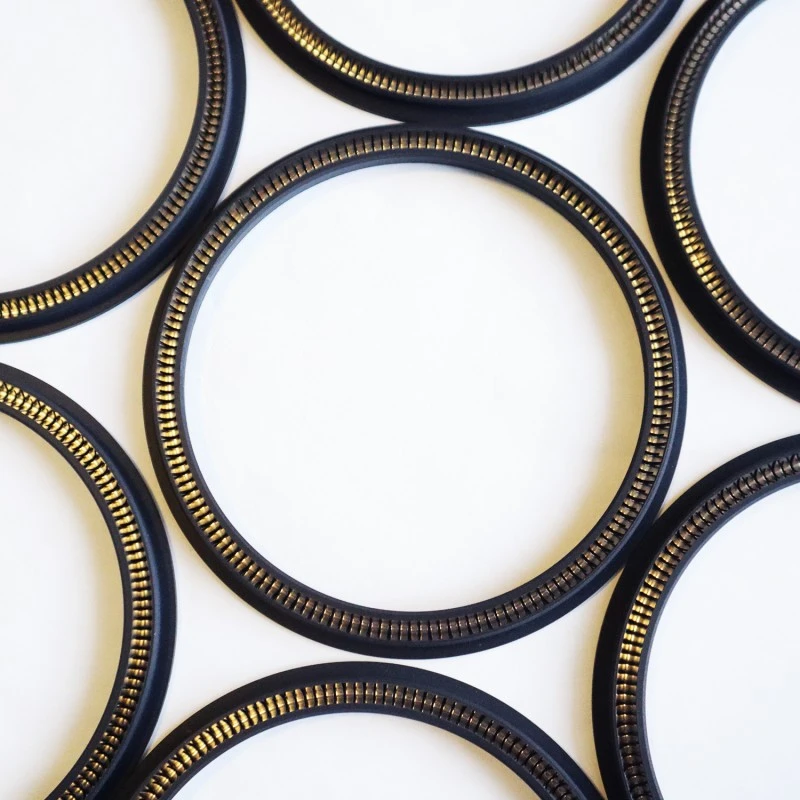

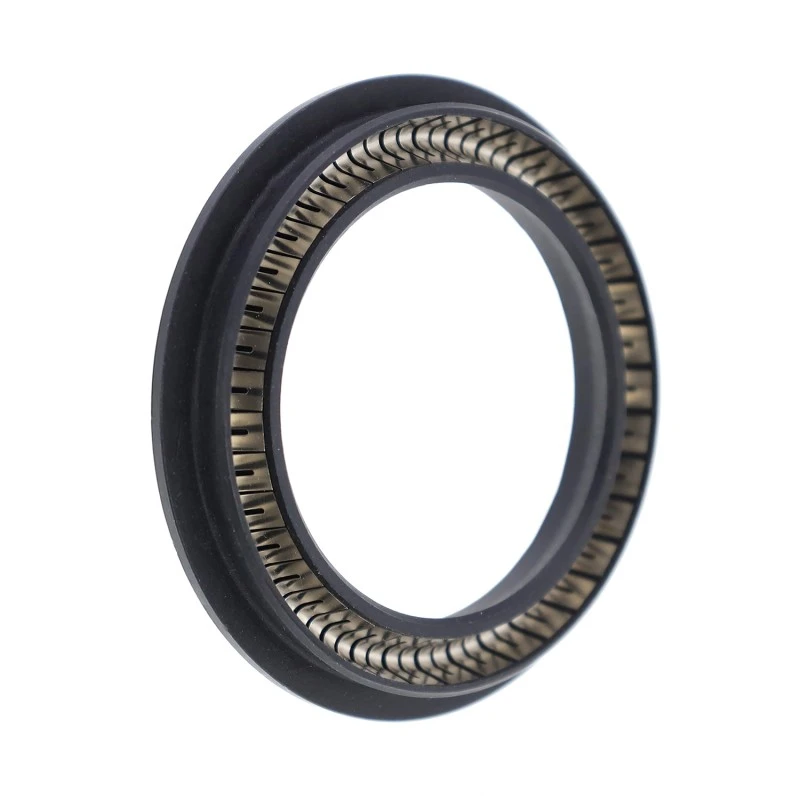

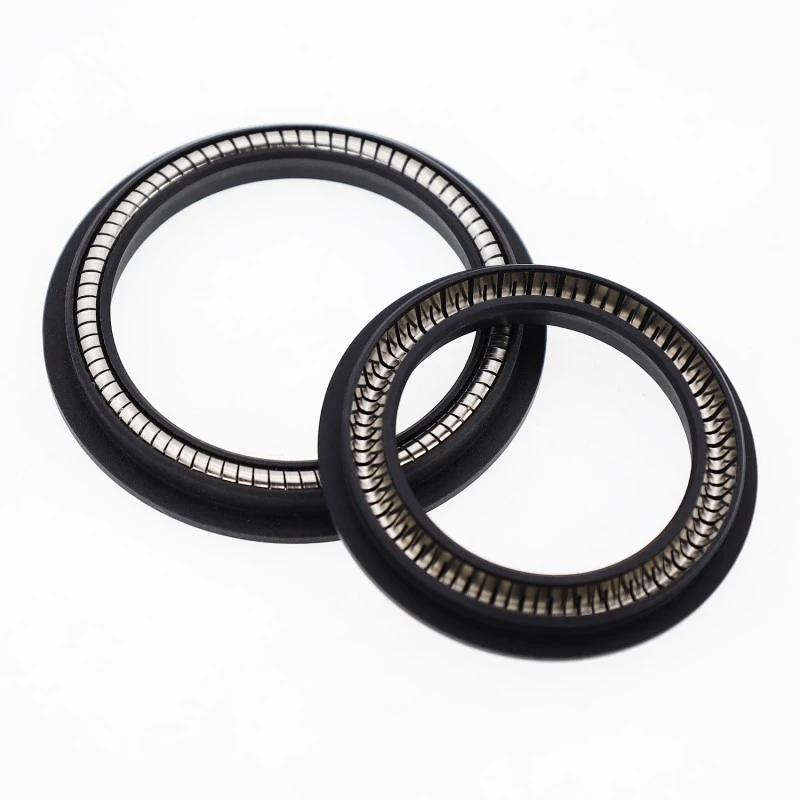

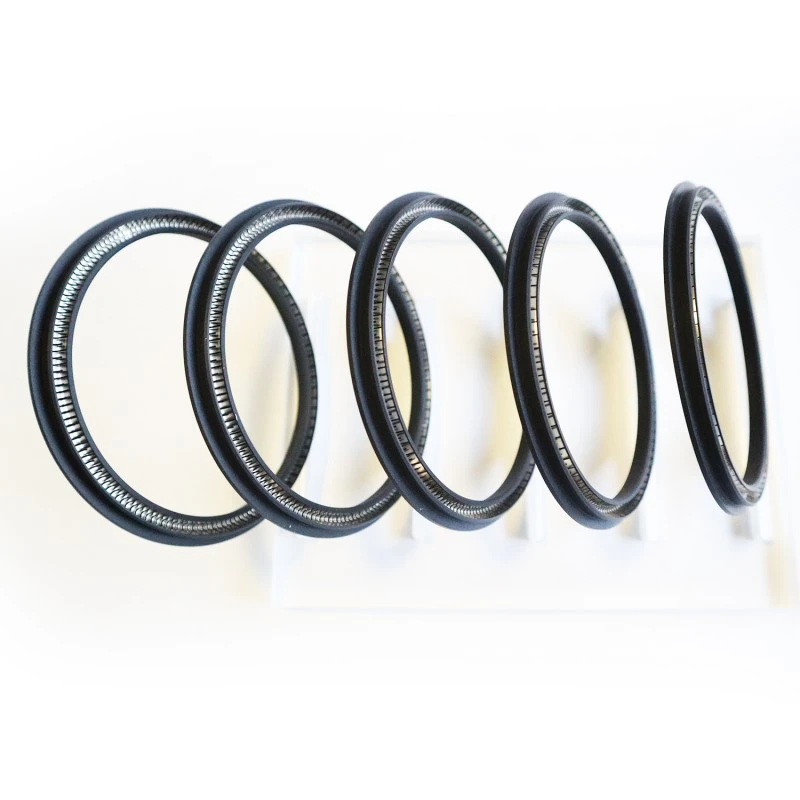

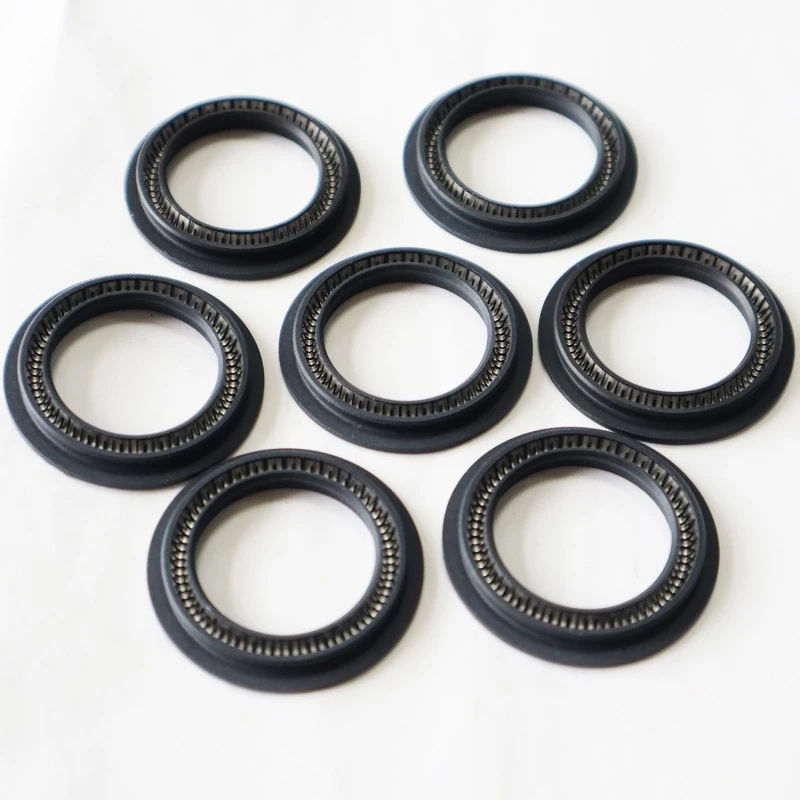

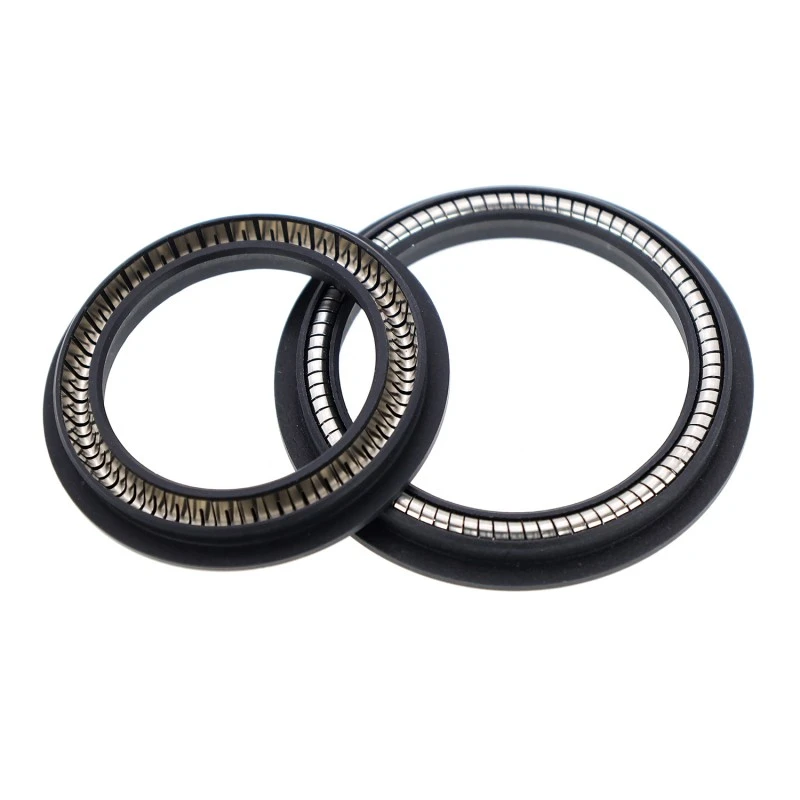

Заптивките за ротациони вратила со енергија со пружина се заптивки со еднонасочен притисок со високи перформанси кои се користат во апликациите на ротирачкото вратило. Ротационата заптивка RC2055 се состои од пружина од не'рѓосувачки челик и пластика со високи перформанси. Кога користите RC2055-B и RC2055-C, соодветниот еластомерен материјал мора внимателно да се избере.
Применливи работни услови (екстремните вредности не треба да се појавуваат истовремено)
|
Притисок/MPa |
Температура / °C |
Брзина / m/s |
Средно |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Речиси сите течни и гасовити медиуми |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Избор на материјал
1. Достапните материјали за О-прстен вклучуваат: R01 нитрилна гума (NBR), R02 флуорогума (FKM) итн.
2. Материјали за заптивки: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 итн.
3. Пружина од нерѓосувачки челик: пружина во облик на V.
Контрола на производствениот процес
Модерната производствена база на RuiChen е опремена со високопрецизни машини за обликување со вбризгување, автоматско вакумско вулканизирање и опрема за прецизна обработка со CNC. За време на производствениот процес, ги користиме методите SPC (статистичка контрола на процесите) за да ги следиме клучните параметри на процесот како што се температурата, притисокот и времето во реално време, осигурувајќи дека секој обликуван производ покажува висока конзистентност и стабилност.
За критичните производи, ние имплементираме 100% систем за инспекција, наместо случајно земање примероци, за да се осигураме дека секој печат испорачан на нашите клиенти е квалификуван.
Пример за нарачка
RC2055-40-PTFE4+V: Дијаметар на вратило 40, материјал за заптивање на прстенот PTFE4, пружина од нерѓосувачки челик е во облик на V.
RC2055-B-40-PTFE4+R02: Дијаметар на вратило 40, материјал за заптивање на прстенот PTFE4, соодветниот О-прстен е флуорогума.
RC2055-C-40-PTFE4+R02: Дијаметар на вратило 40, материјал за запечатување на прстенот PTFE4, соодветниот О-прстен е флуорогума.

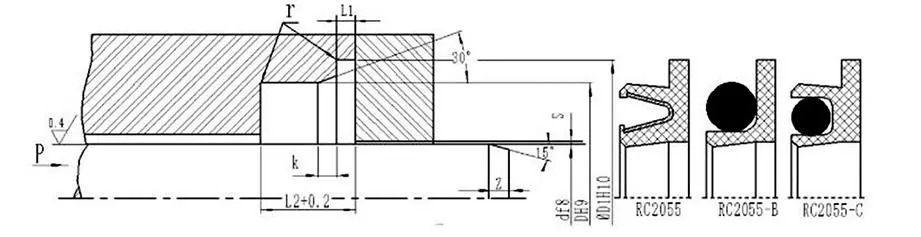

Табела со спецификации (сите спецификации во опсегот на параметрите се достапни)
|
Опсег на дијаметар на прачка d f8 |
Дијаметар на жлебот DH9 |
Дијаметар на жлебот D1H10 |
Длабочина на рабовите L1 |
Ширина на жлебот L |
Увезете ја бравата k |
Радијален клиренс макс |
Должина на обвивка |
r макс |
|
|
10 МПА |
20 МПА |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Змин=0,8Л |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1,8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401-1500 |
d+14 |
d+22 |
2,8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Забелешка: Се препорачува тврдоста на површината на ротирачкото вратило да биде HRC ≥ 58.
Табела со спецификации и димензии (Оваа табела се однесува на RC2055-B и RC2055-C, кои ги имаат истите спецификации)
|
Модел |
d |
D |
Д1 |
L |
L1 |
|
Модел |
d |
D |
Д1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Модел |
d |
D |
Д1 |
L |
L1 |
|
Модел |
d |
D |
Д1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Забелешка: Доколку бараните спецификации не се наведени во оваа табела, ве молиме контактирајте ја нашата компанија. Можеме да снабдуваме производи со големина до 1600 mm.
