Крајните пролетни заптивки на пролетта што ги лансиравме вклучуваат различни модели, секој со свои поделби. Сите тие се строго развиени, произведени и тестирани.

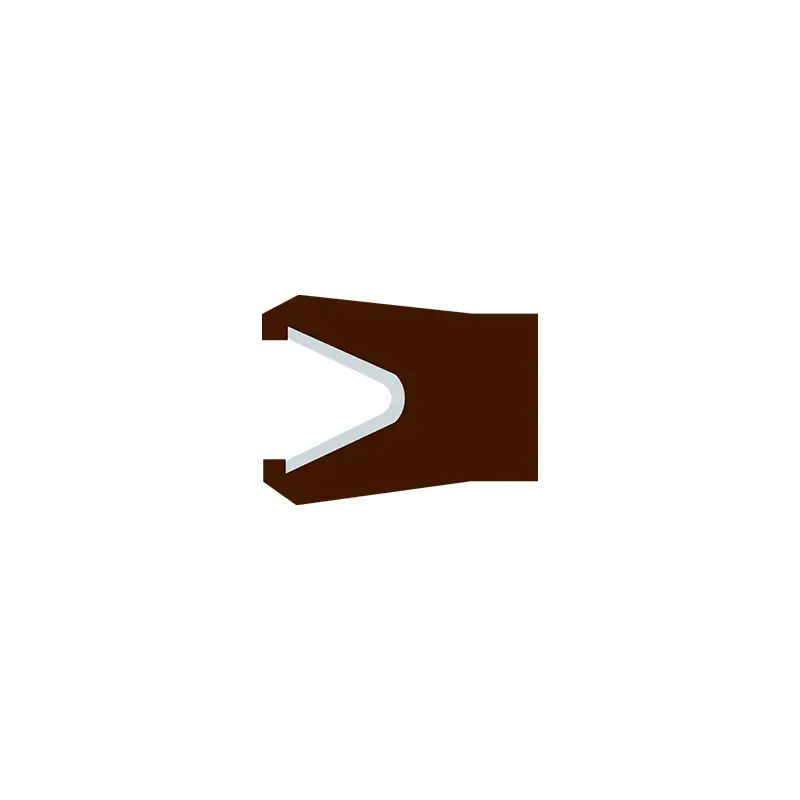

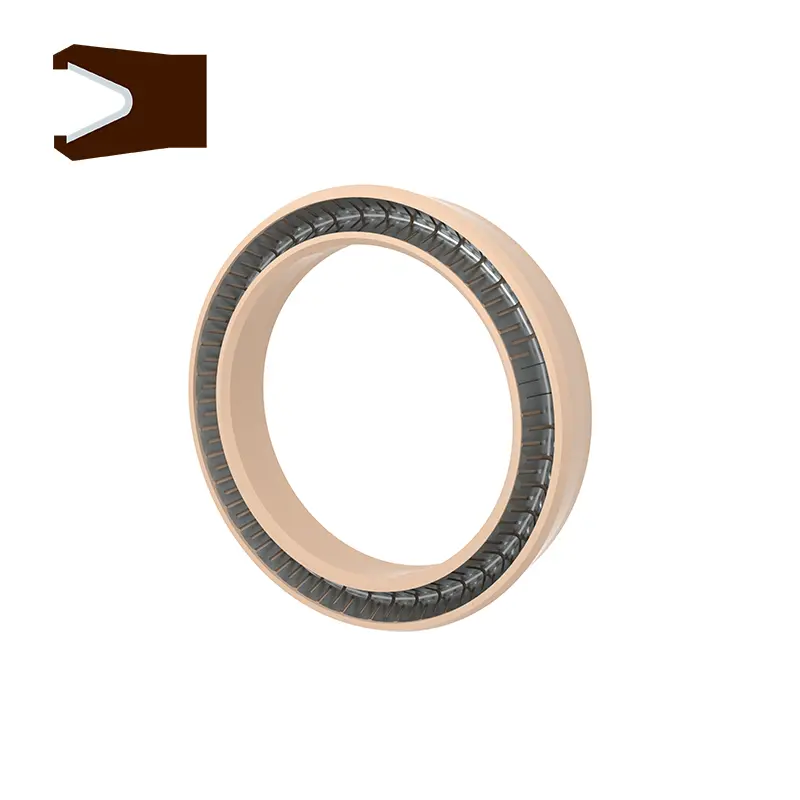

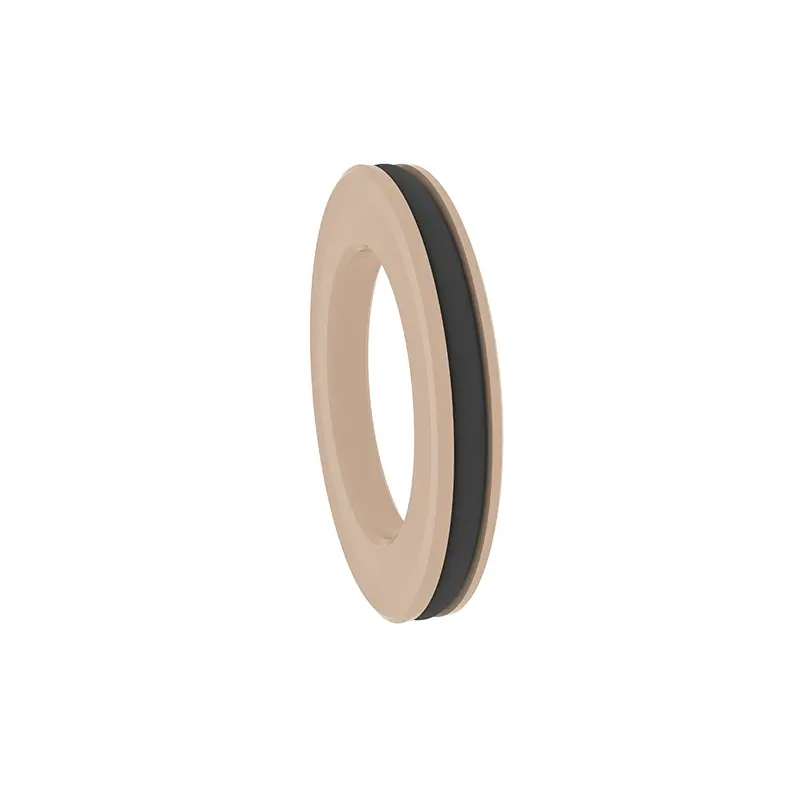

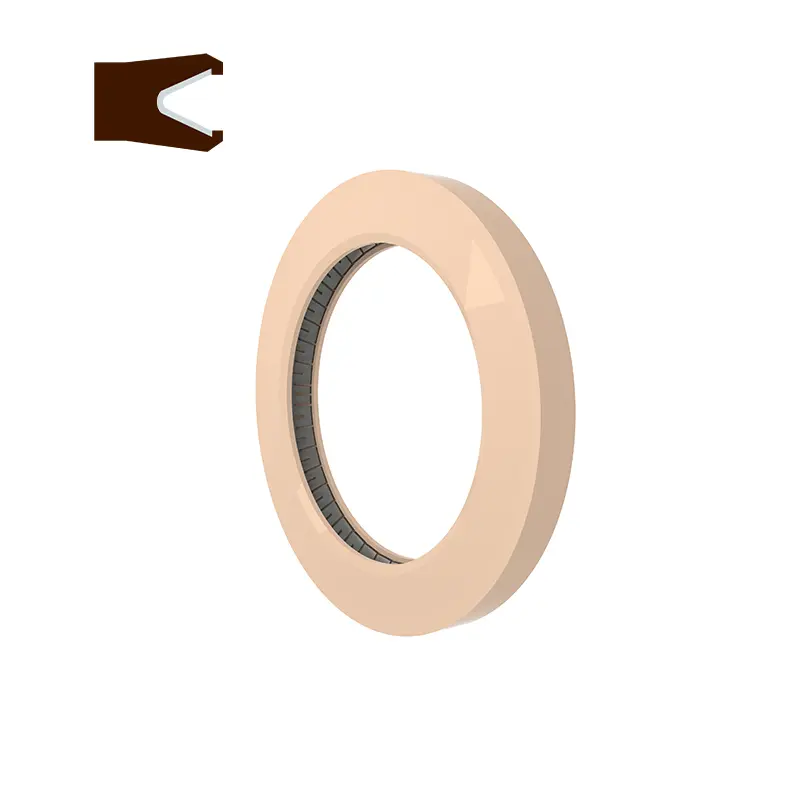

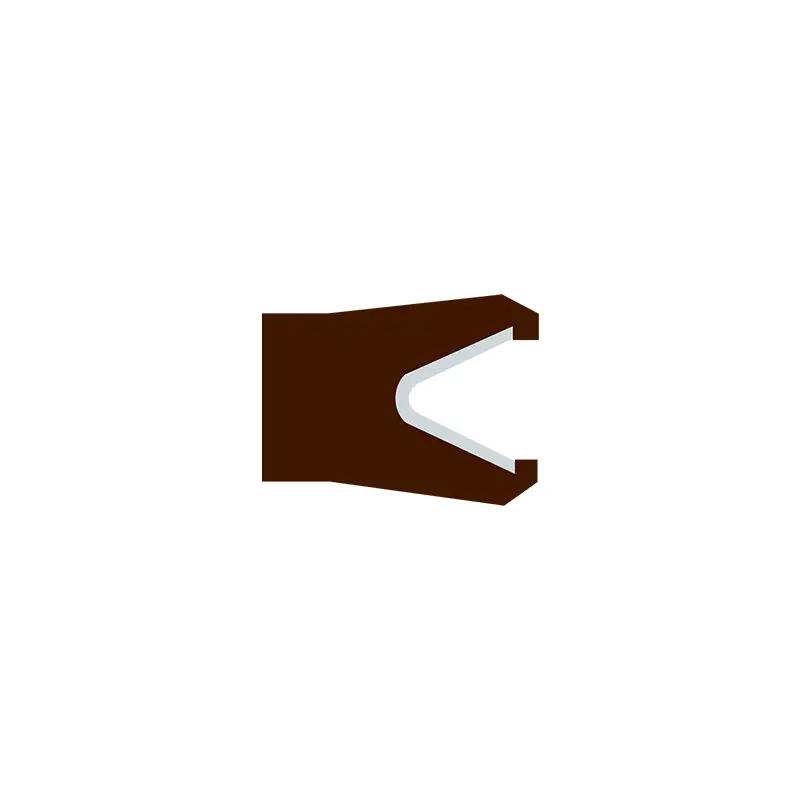

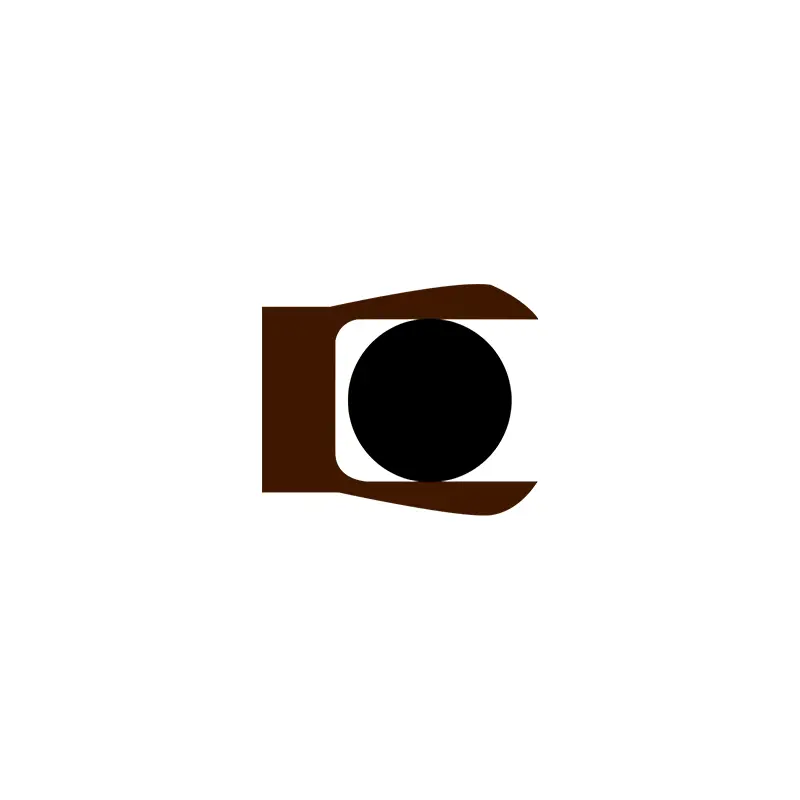

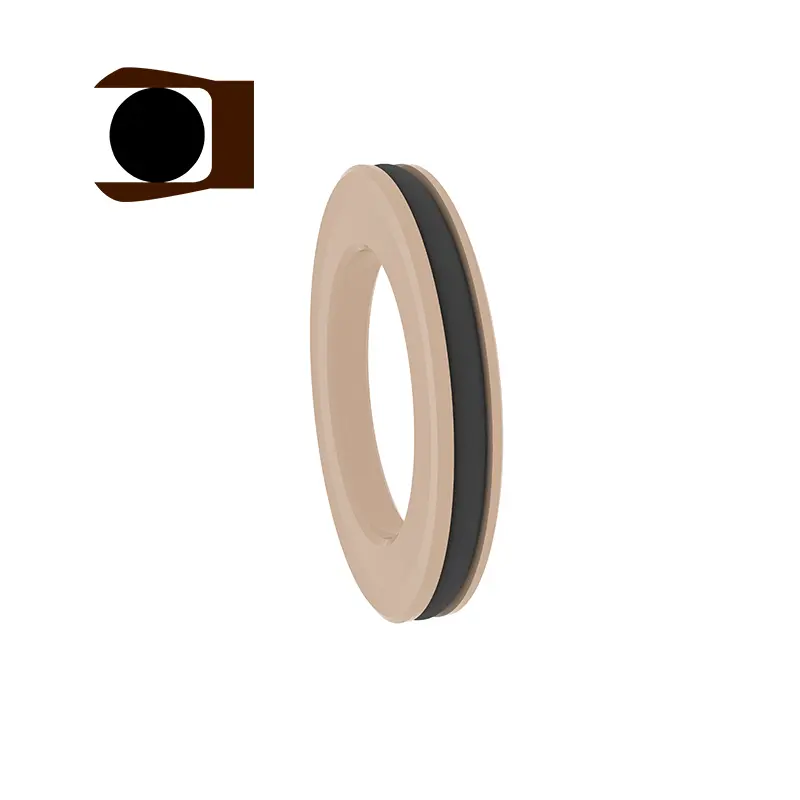

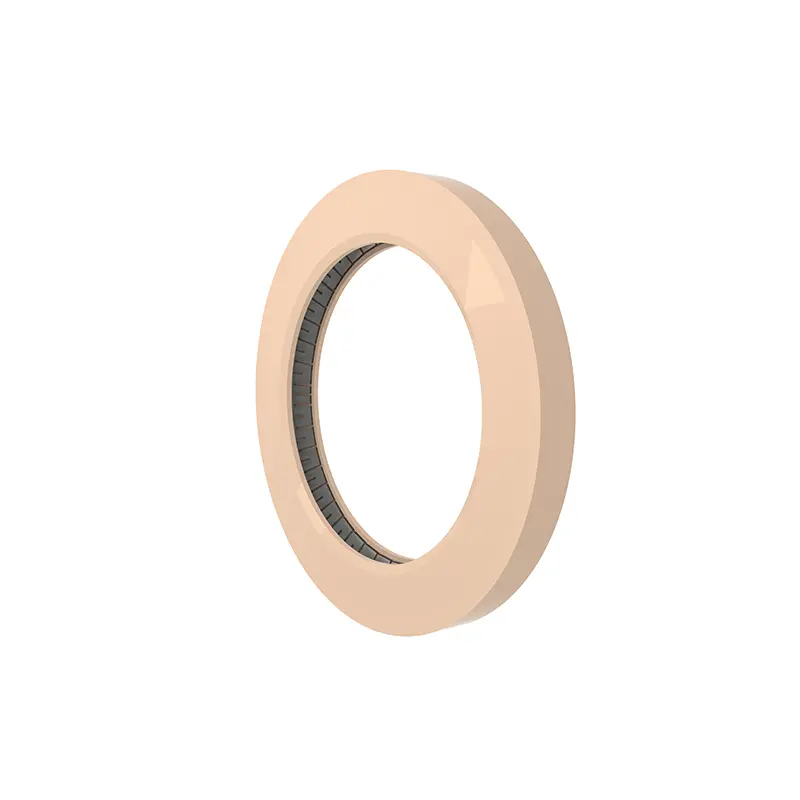

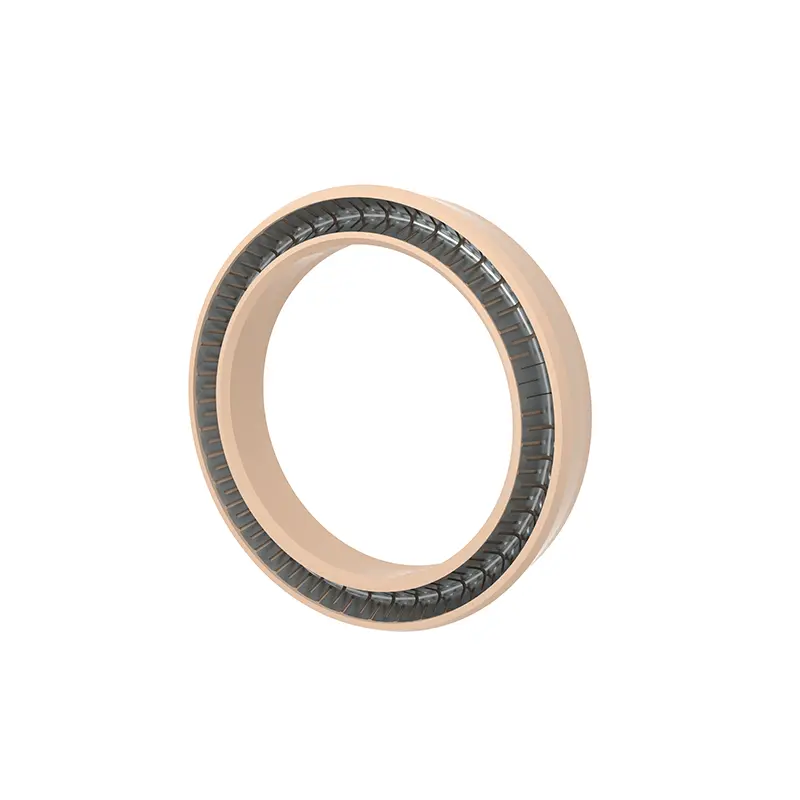

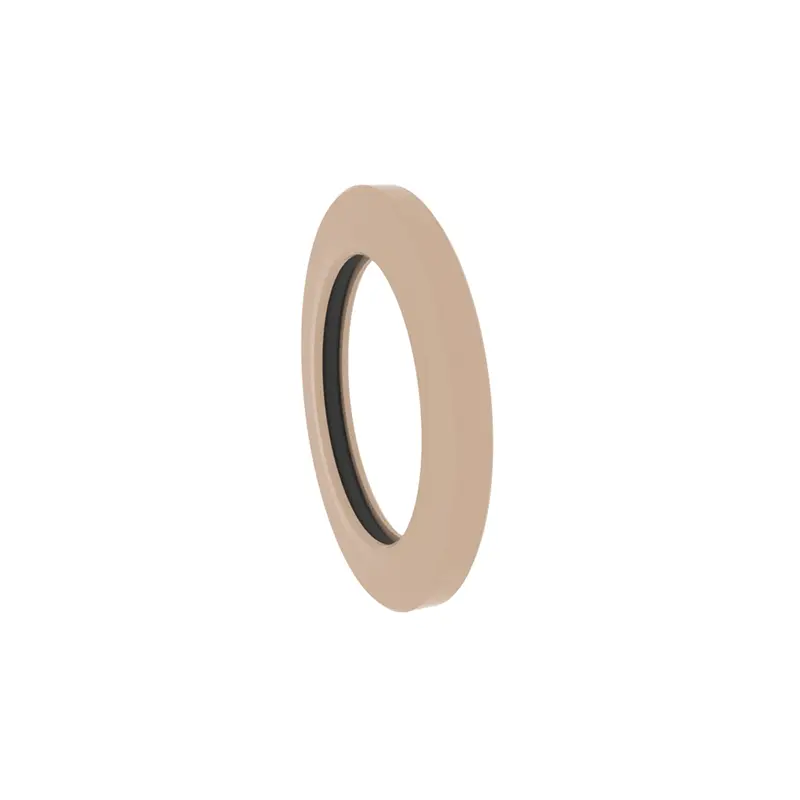

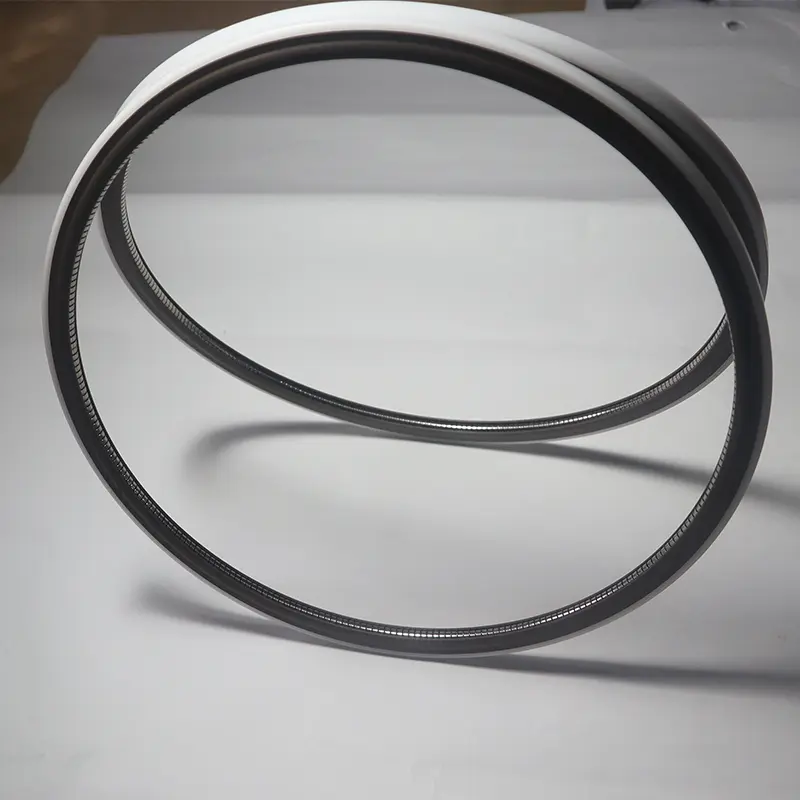

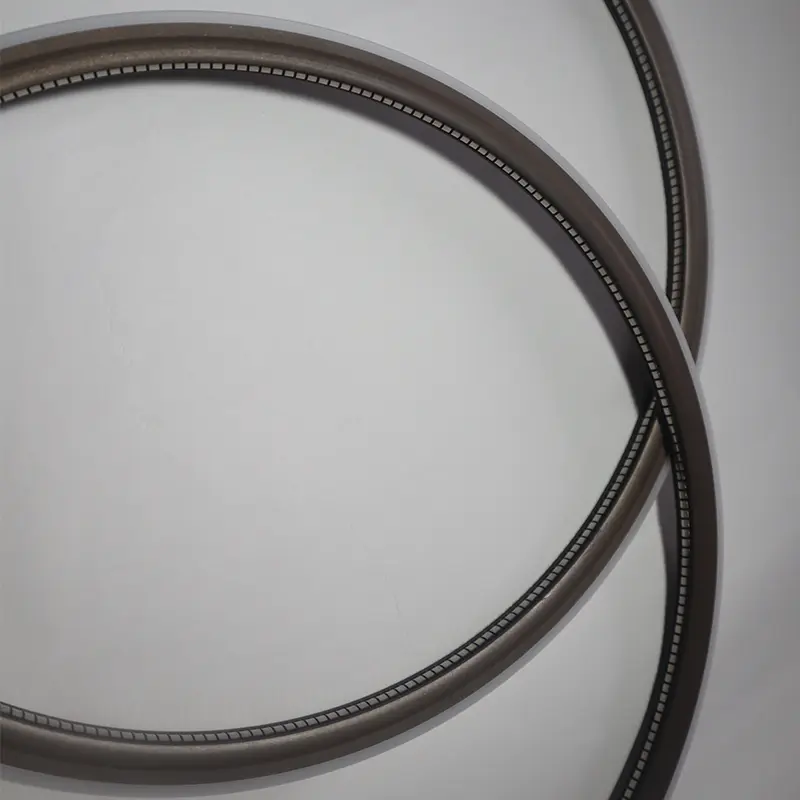

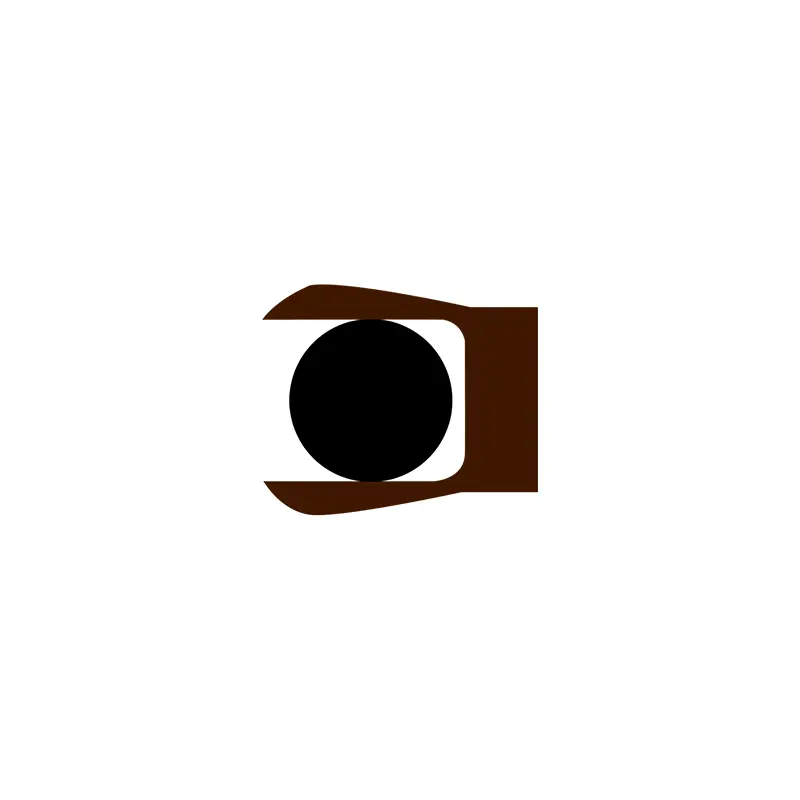

RC2876 и RC2877 се пан-заптивки, а RC2876-B и RC2877-B се комбинирани пломби во форма на Y. Двете различни поделби помеѓу секој модел имаат ист жлеб и можат да бидат разменети. Тие се погодни за аксијални (крајни) и прирабници за статички заптивки на еднонасочен притисок и можат да се користат на места каде што грубоста на површината не е идеална. Двете панели се состојат од извори од не'рѓосувачки челик и пластика со висока функција. Изворите од не'рѓосувачки челик можат да бидат избрани како извори во форма V и извори во форма на О. И кога користите RC2876-B и RC2877-B, потребно е разумно да се изберат материјалите за еластомер.
Карактеристики и апликации на производи:
RC2876
Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок MPa | Брзина m/s | Температура ℃ | Среден | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Сите течности, хемикалии, гасови |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Избор на материјал
1. Совпаѓање на материјали за прстени може да биде: R01 нитрилна гума (NBR), R02 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, итн.
3. Извори од не'рѓосувачки челик можат да бидат избрани од извори во форма на О и извори во форма на V.
Пример за нарачки
RC2876-40-PTFE4+V Надворешниот дијаметар на внатрешниот жлеб под притисок е 40, материјалот за запечатување на прстенот е PTFE4, а пролетта е пролет во форма на V V
RC2876-B-40-PTFE4+R02 Надворешниот дијаметар на жлебот на внатрешниот притисок е 40, материјалот за запечатување на прстенот е PTFE4, а совпаѓањето на О-прстенот е флуороруббер
Белешка: Ако го изберете продолжениот опсег, користете го бројот на сериите.

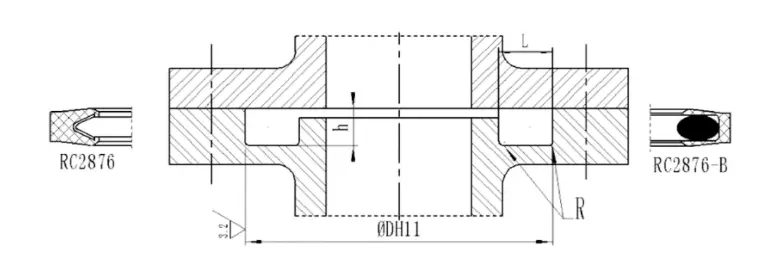

| Сериски број | Сериски број | Стандарден опсег DH11 | Продолжен опсег DH11 | Длабочина на жлебот ч-0.05 | Ширина на жлебот Л.+0.2 | Тркалезни агли Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок MPa | Брзина m/s | Температура ℃ | Среден | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Сите течности, хемикалии, гасови |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Совпаѓање на материјали за прстени може да биде: R01 нитрилна гума (NBR), R02 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, итн.
3. Извори од не'рѓосувачки челик можат да бидат избрани од извори во форма на О и извори во форма на V.
Пример за нарачки
RC2877-40-PTFE4+V Внатрешниот дијаметар на надворешниот жлеб под притисок е 40, материјалот за запечатување на прстенот е PTFE4, а пролетта од не'рѓосувачки челик е пролет во форма V V
RC2877-B-40-PTFE4+R02 Внатрешниот дијаметар на надворешниот жлеб под притисок е 40, материјалот за запечатување е PTFE4, а совпаѓањето O-прстен е флуороруббер
Белешка: Ако изберете продолжен опсег, користете го бројот на сериите.

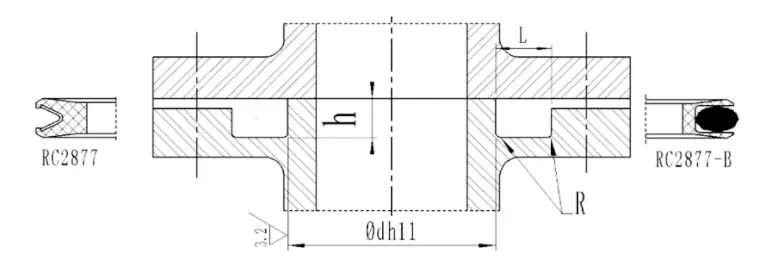

| Сериски број | Сериски број | Стандарден опсег D H11 | Проширен опсег Dh11 | Длабочина на жлебот ч-0.05 | Ширина на жлебот Л.+0.2 | Тркалезни агли Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
