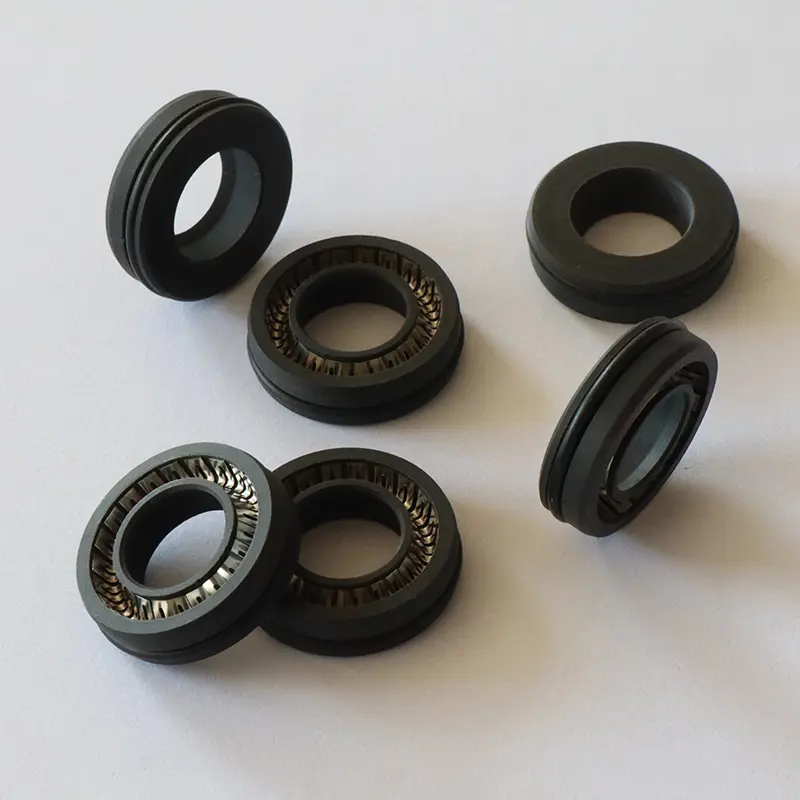

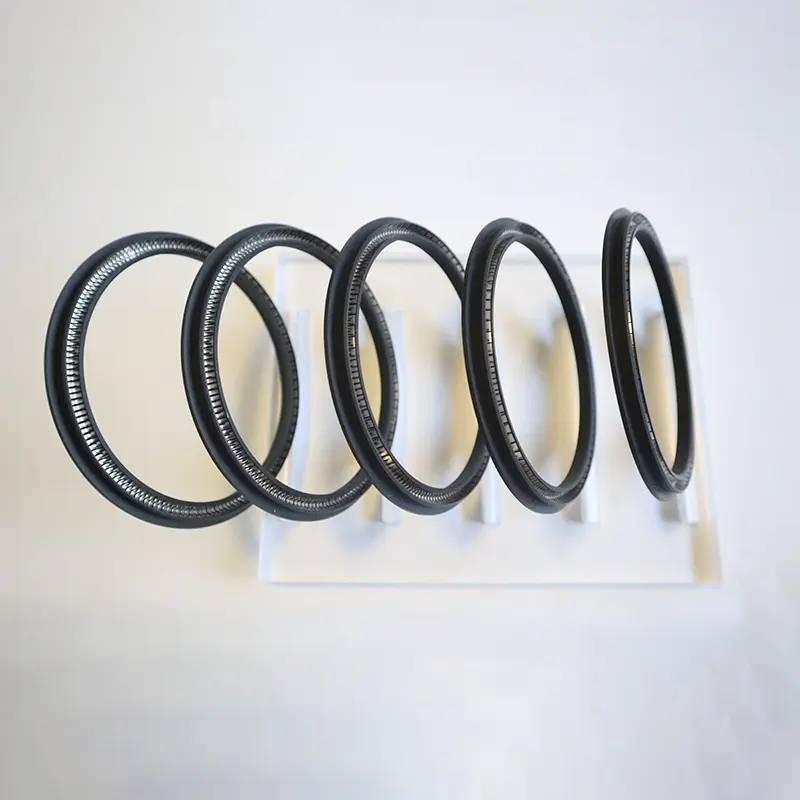

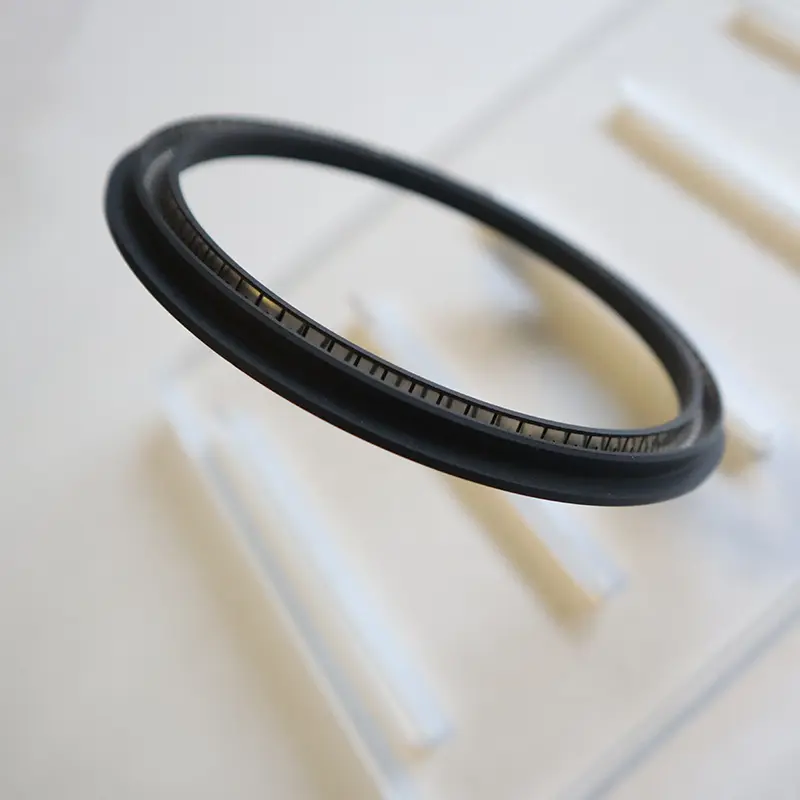

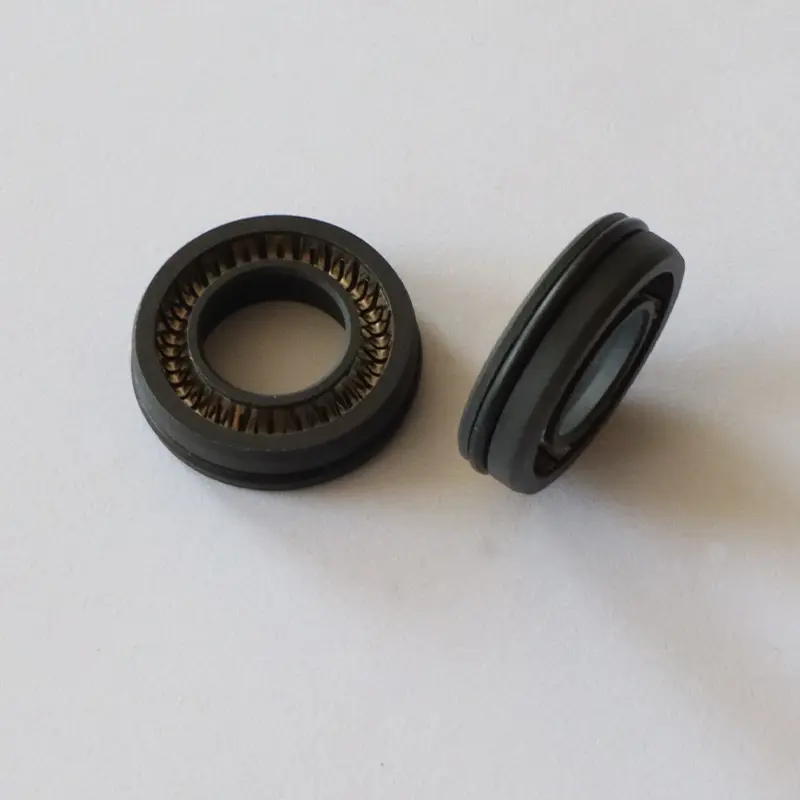

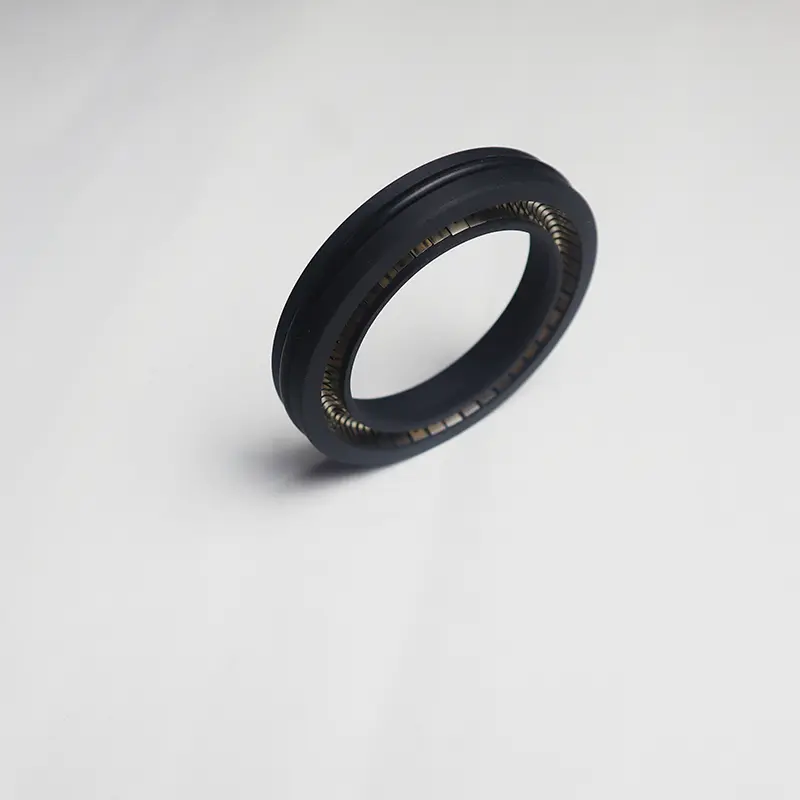

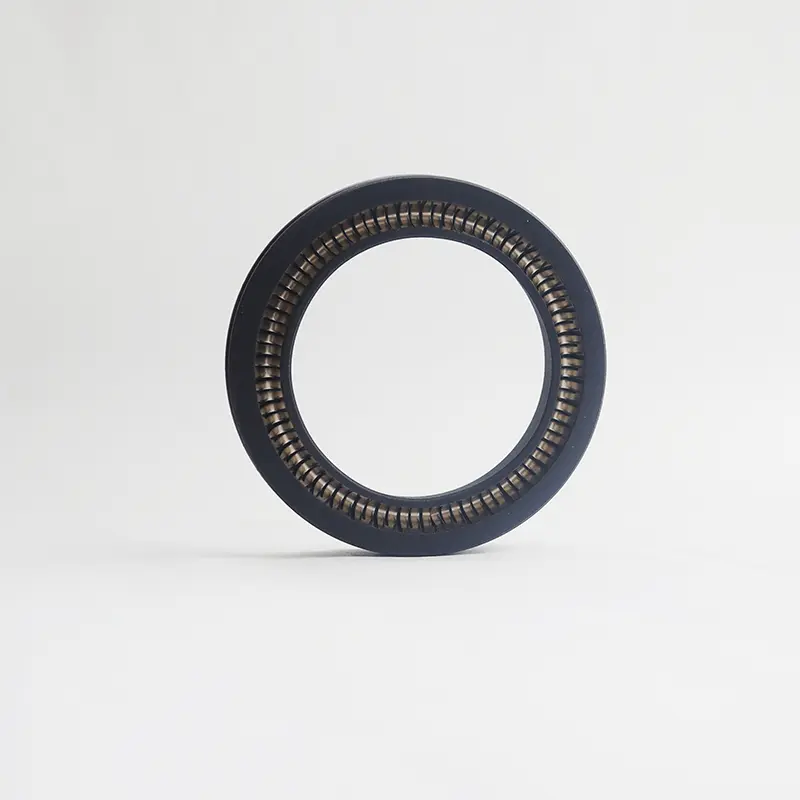

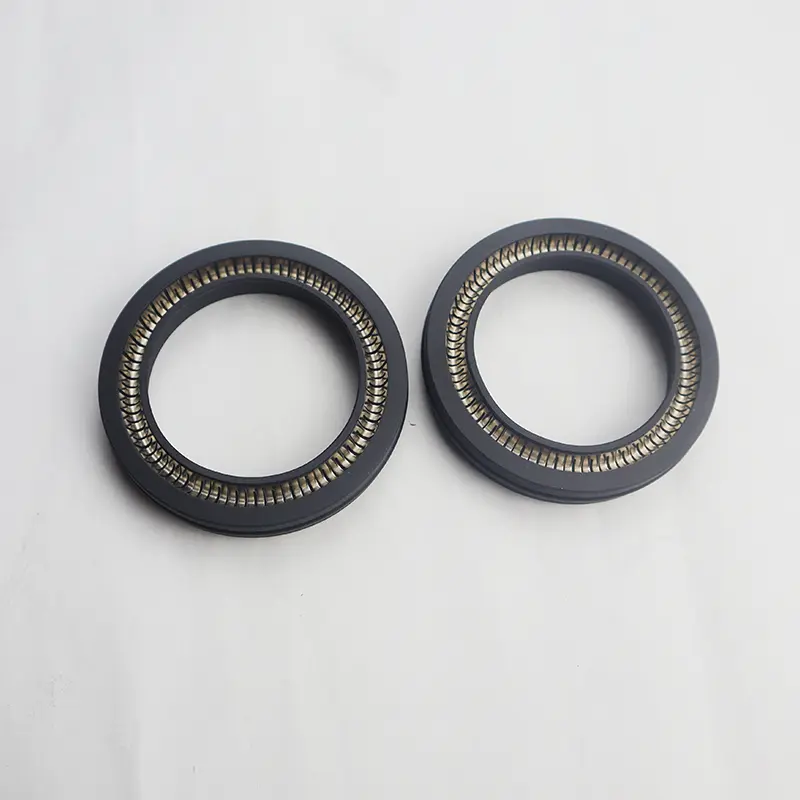

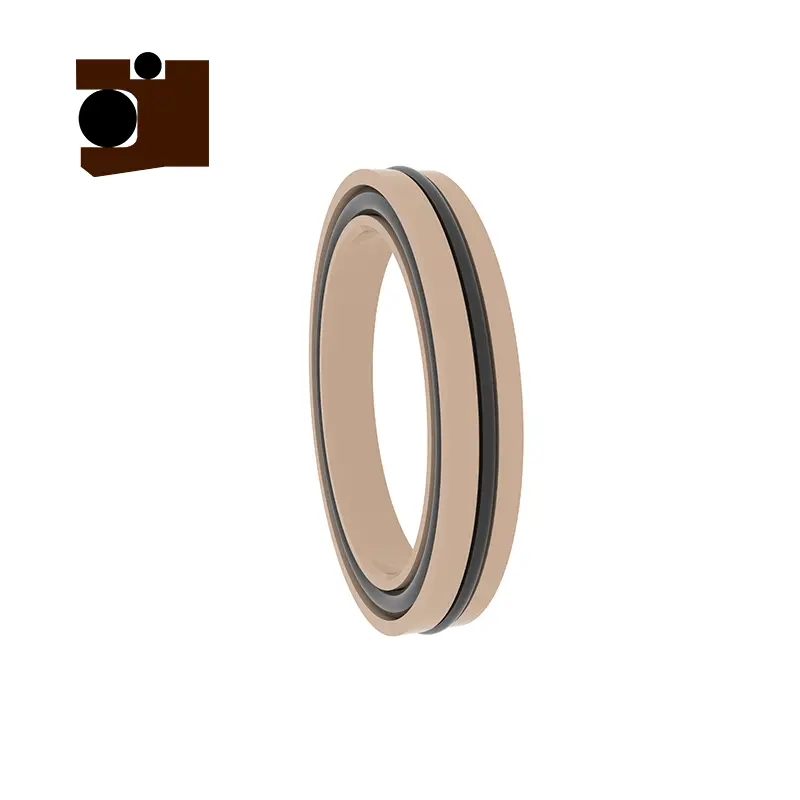

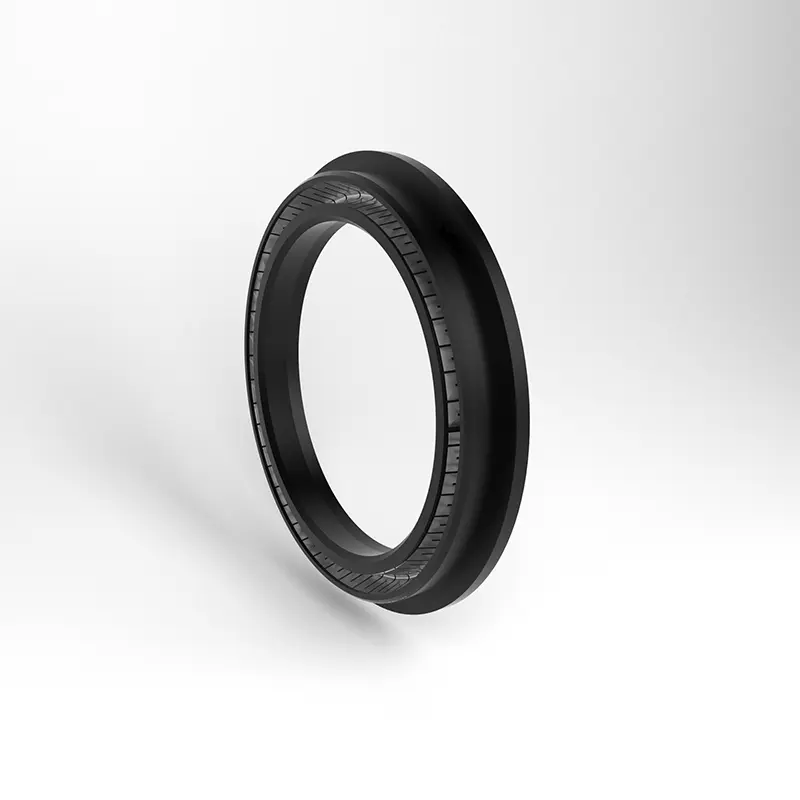

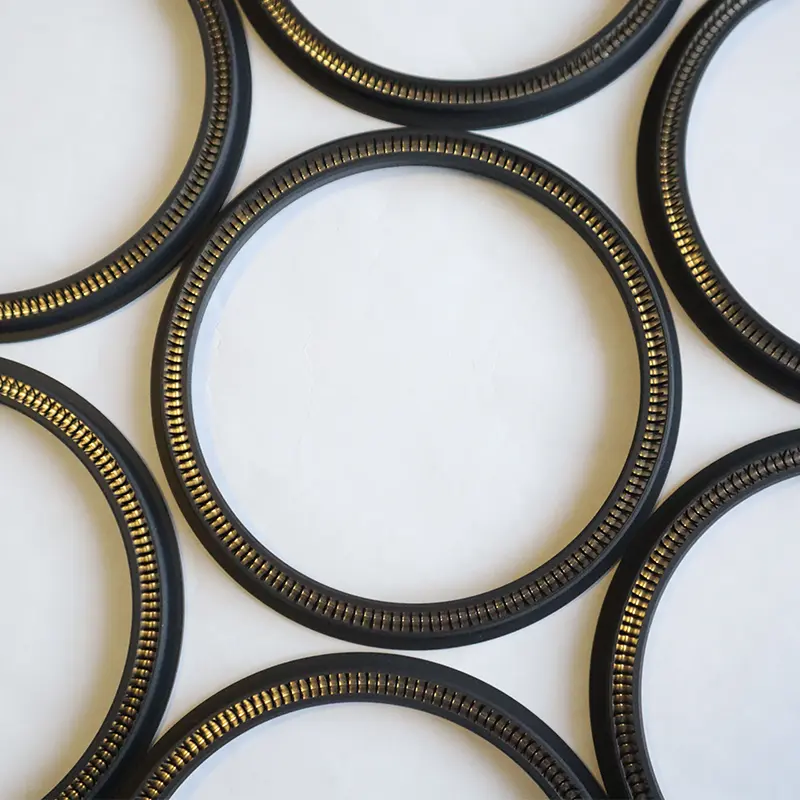

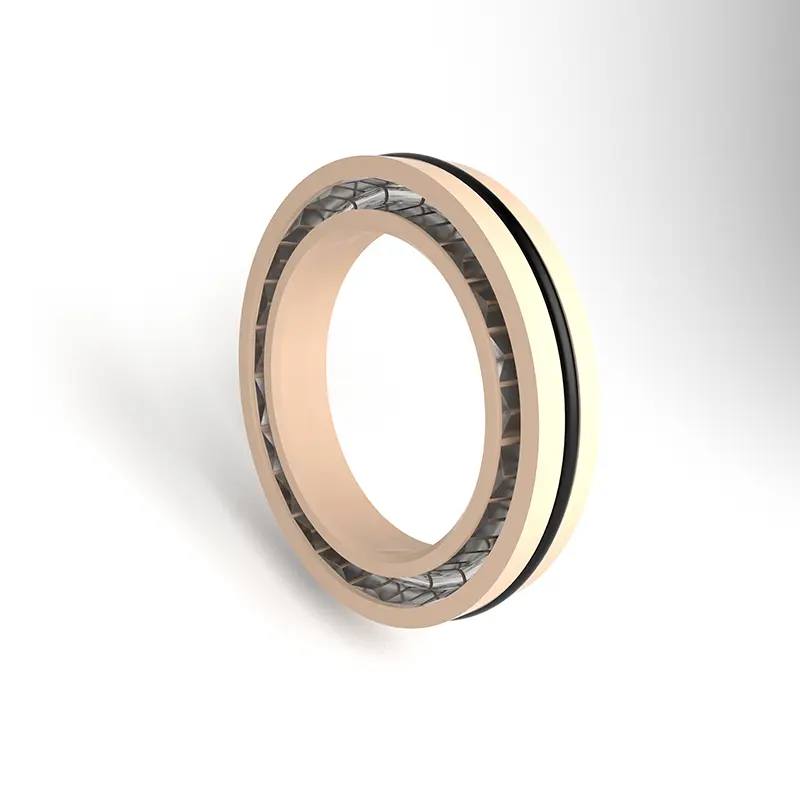

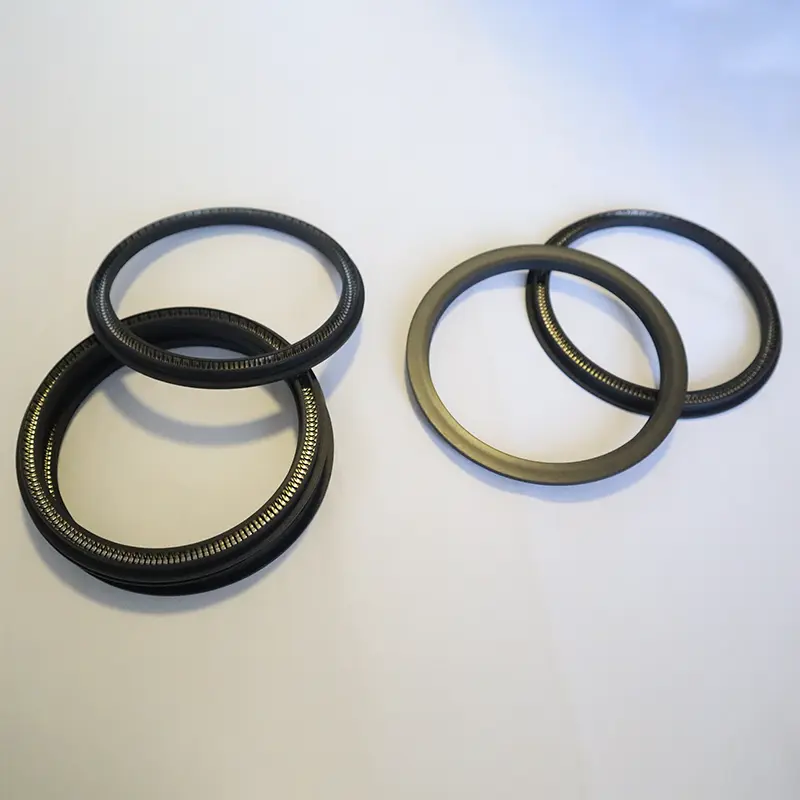

Пролетната енергична заптивка за ротирачко вратило е една од заптивките развиени од заптивките на Руихен. Покрај тоа, имаме многу други видови на заптивки и различни материјали за запечатување. Поточно, имаме свој внатрешен модел да ги именуваме. Следното воведува два модела, RC2055 и RC2056.

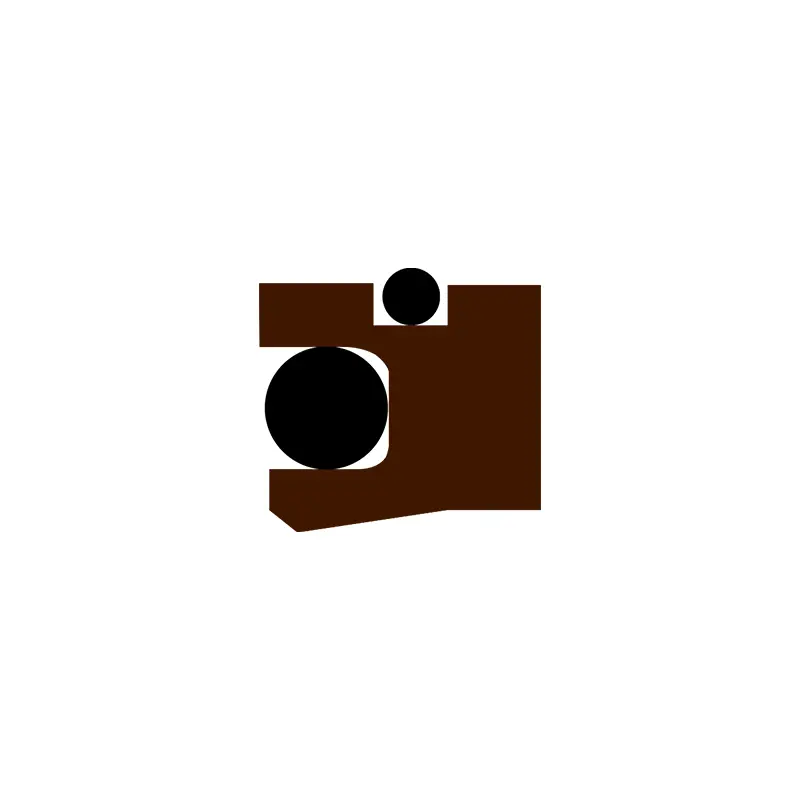

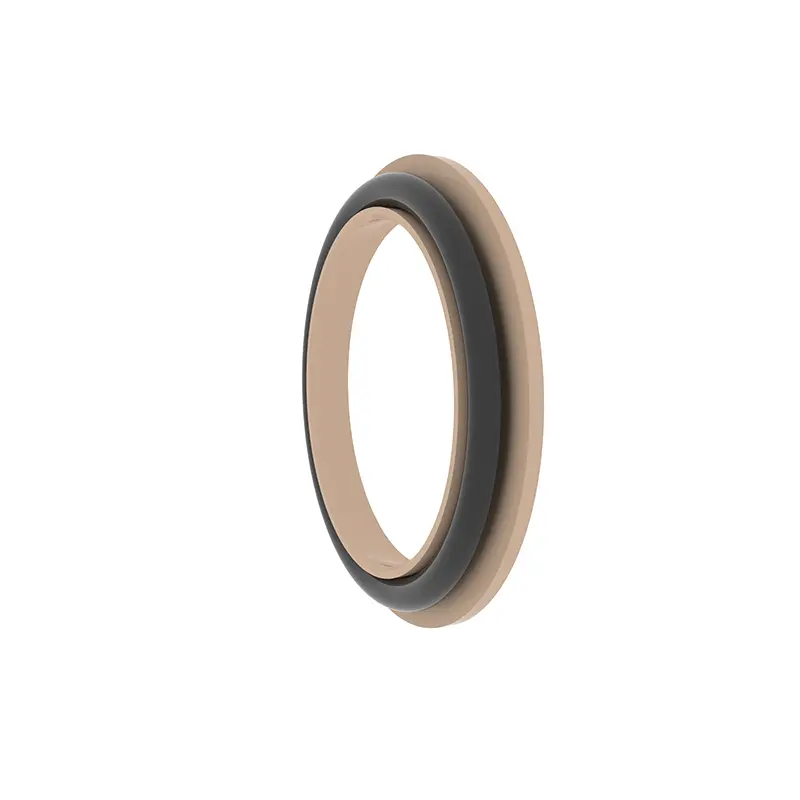

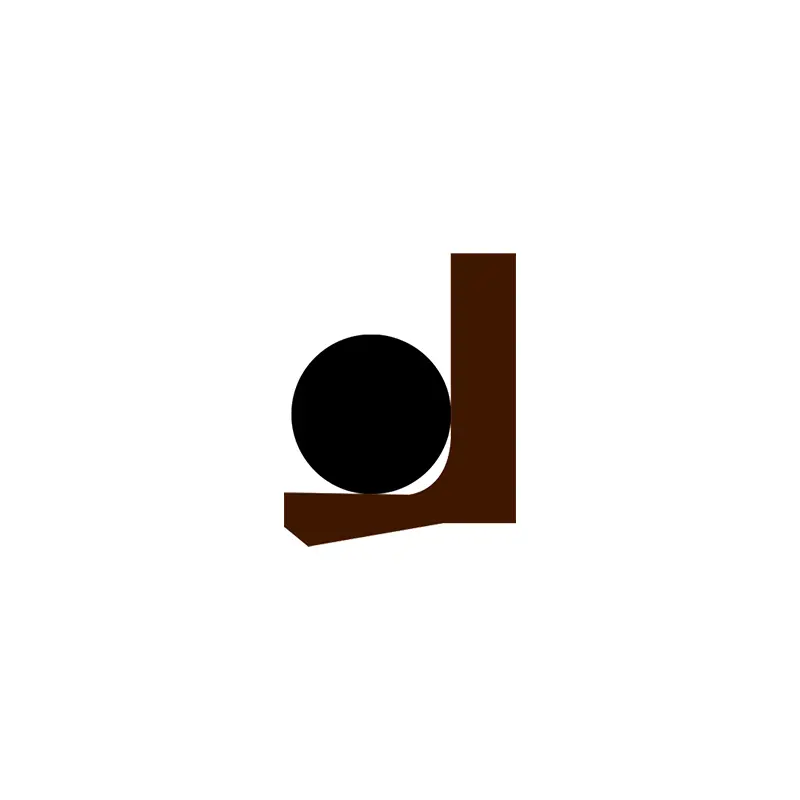

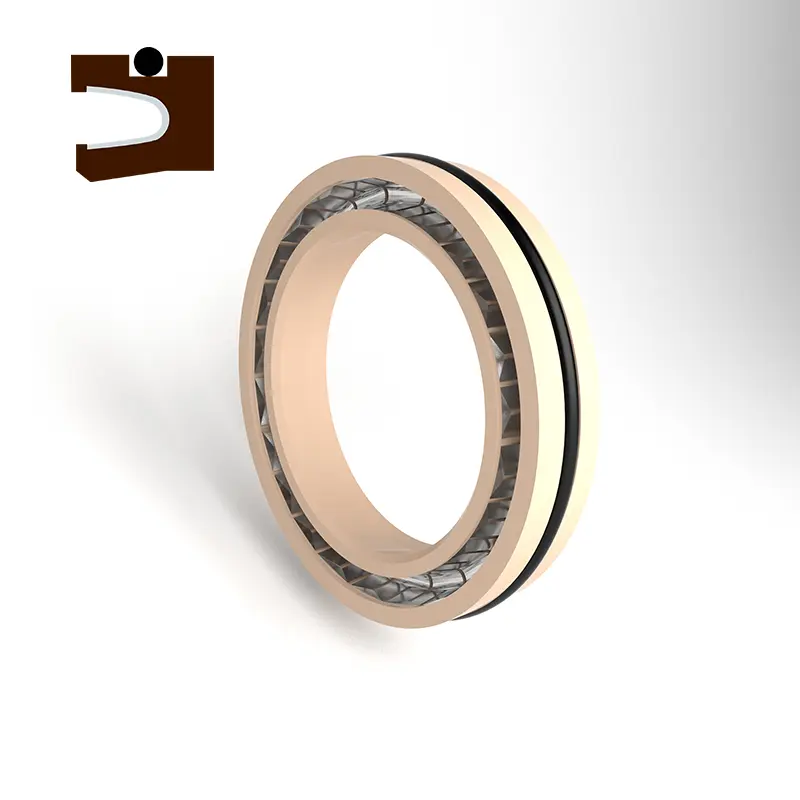

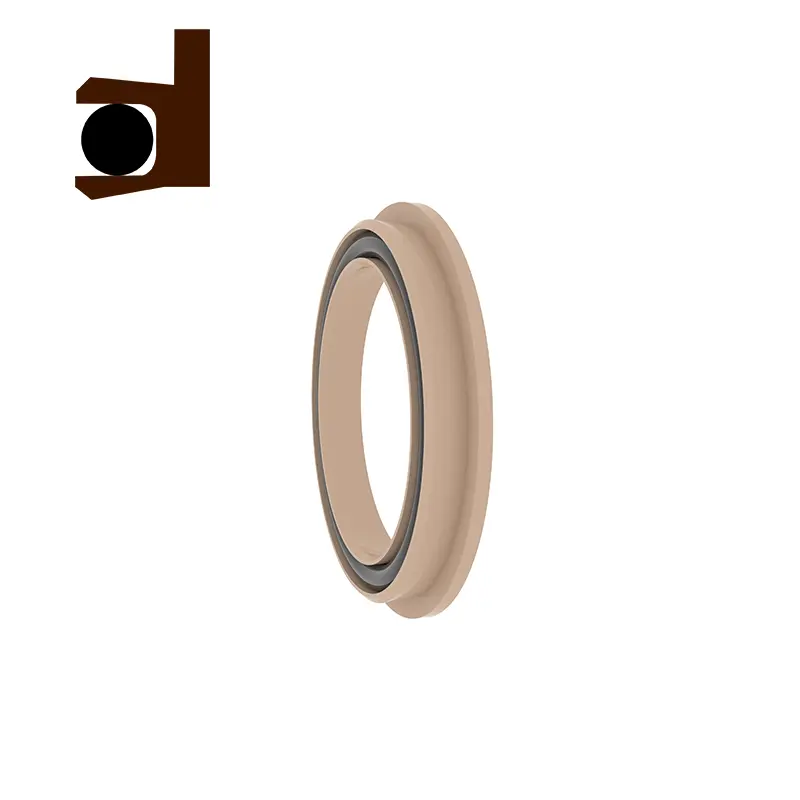

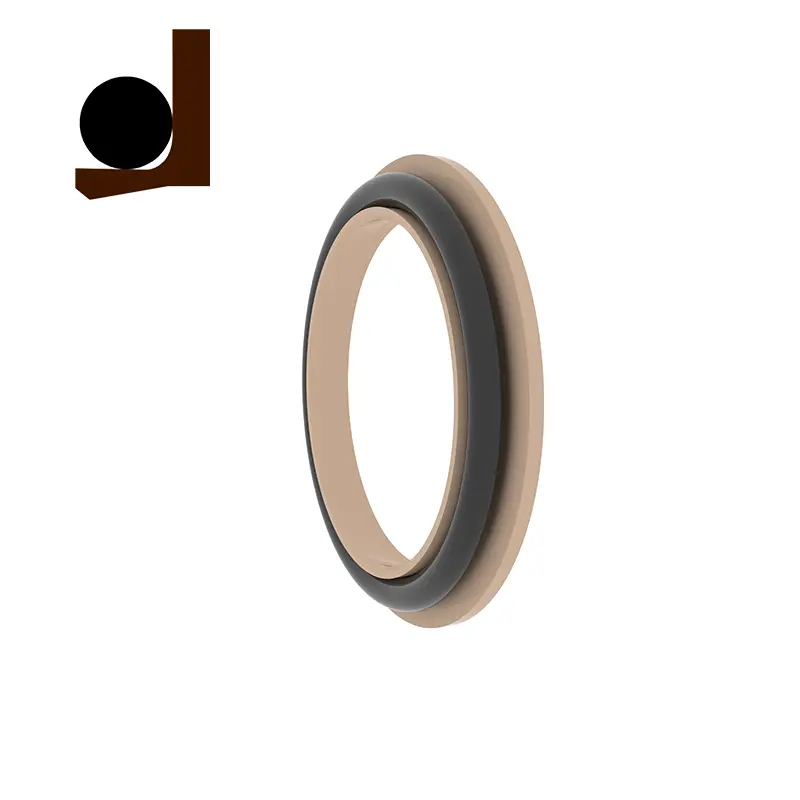

RC2055 и RC2056 се ротирачки пан-заптивки, RC2055-B е ротирачки заптивка на забите, RC2056-B е ротирачки комбиниран заптивка во форма Y, а RC2055-C е ротирачки комбинирана заптивка во форма на Y. Различни модели во истата серија ги имаат истите карактеристики на жлебот и се заменливи. Целата серија на пролетен енергетски заптивка за ротирачко вратило е погодна за заптивки со висока функција на еднонасочен притисок, применети на ротирачки шахти. Меѓу нив, RC2055 и RC2056 се составени од извори од не'рѓосувачки челик и пластика со висока функција. Кога користите RC2055-B, RC2056-B и RC20555-C, неопходно е разумно да се избере материјалот што одговара на еластомер.
Карактеристики и апликации на производи:
Карактеристики на производот:
Комбинацијата на пролет од не'рѓосувачки челик и пластика со висока функција има одлични перформанси и издржливост на запечатување.
Дизајнот на жлебот на секоја серија е ист, кој може да се смени и флексибилно прилагодено на различни услови за работа.
Моделите вклучени во пролетната енергична заптивка за ротирачко вратило се погодни за запечатување на еднонасочно запечатување на вртење на вратилото за да се задоволат различните индустриски потреби.
RC2055-B, RC2055-C и RC2056-B го поддржуваат изборот на соодветни еластомерни материјали според условите за работа за подобрување на прилагодливоста.
Сценарија за апликации:
Ротирачки вратило за заптивка на еднострано притискање, погодно за индустриска опрема, инженерска машинерија, хидраулични системи, итн.
Барања за запечатување со висока функција, како што се петрохемикалии, енергетска опрема, тешка машинерија, итн.
Технички предности:
Изворите од не'рѓосувачки челик обезбедуваат стабилна радијална сила за да се обезбеди долгорочен ефект на запечатување.
Комбинацијата на пластични и еластомерни материјали со висока функција е погодна за услови за работа со висок притисок и голема брзина.
Заменливиот дизајн на жлебот ја поедноставува инсталацијата и одржувањето и ги намалува трошоците за употреба.
Предлози за употреба:
Изберете го соодветниот модел на запечатување и материјалот на еластомер според специфичните услови за работа.
Осигурете се дека жлебот е чист за време на инсталацијата за да се избегне оштетување на заптивката.

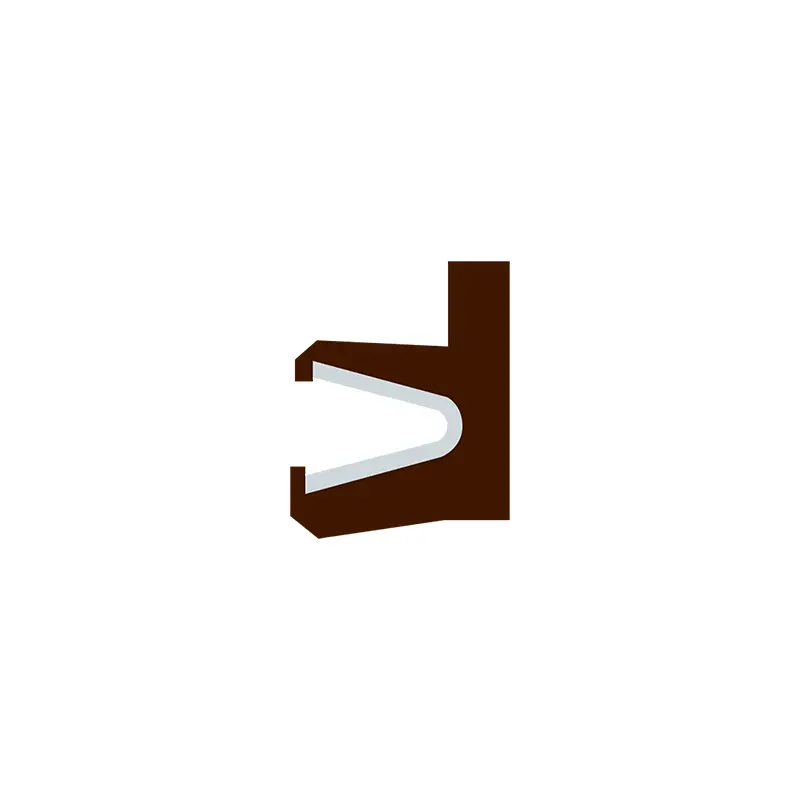

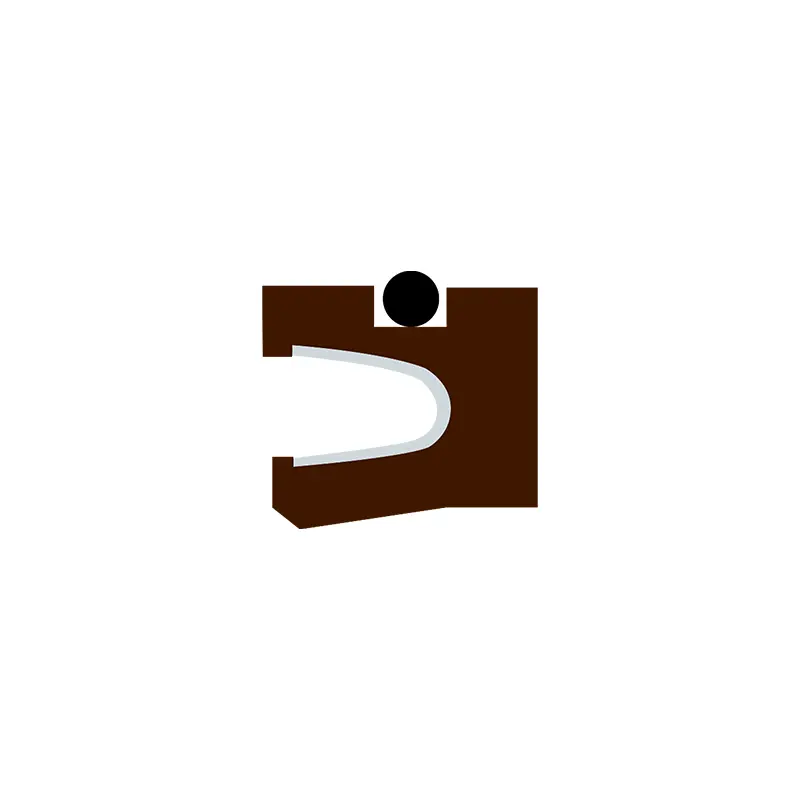

RC2055
Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок (МПА) | Температура (℃) | Брзина (М/с) | Среден | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Скоро сите течни и гасни медиуми |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Избор на материјал
1. Може да се изберат материјали за совпаѓање на О-прстен: RO1 нитрилна гума (NBR), RO2 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, итн.
3. Пролет од не'рѓосувачки челик: Пролет во форма на V.
Пример за нарачки
RC2055- 40-PTFE4+V дијаметар на вратилото 40, материјалот за запечатување на прстенот е PTFE4, пролетта од не'рѓосувачки челик е пролет во форма на V V
RC2055-B-40-PTFE4+R02 ДИјаметарот на вратилото е 40, материјалот за запечатување на прстенот е PTFE4, совпаѓање на прстенот е флуороруббер
RC20555-C-40-PTFE4+R02 ДИјаметарот на вратилото е 40, материјалот за запечатување на прстенот е PTFE4, совпаѓање О-прстен е флуороруббер
Табела за параметри за спецификација (сите спецификации во опсегот на параметрите се достапни)

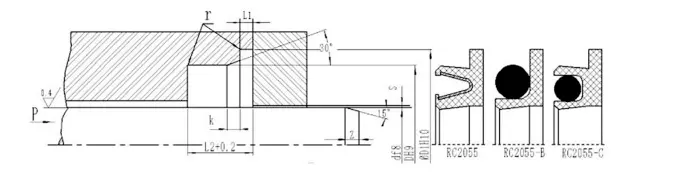

| Опсег на дијаметар на шипката Д f8 | Дијаметар на жлебот DH9 | Дијаметар на жлебот D1H10 | Длабочина на работ L1 | Ширина на жлебот Л. | Увоз на комори К. | Радијална дозвола S Макс | Должина на комората | Р Макс | |
| 10Mpa | 20Mpa | ||||||||
| 5 ~ 19.9 | Д+5 | Д+9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | Д+7 | Д+12.5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | Д+10.5 | Д+17,5 | 1,8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | Д+14 | Д+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Белешка: Се препорачува површината на цврстината на ротирачката вратило да биде HRC ≥ 58.

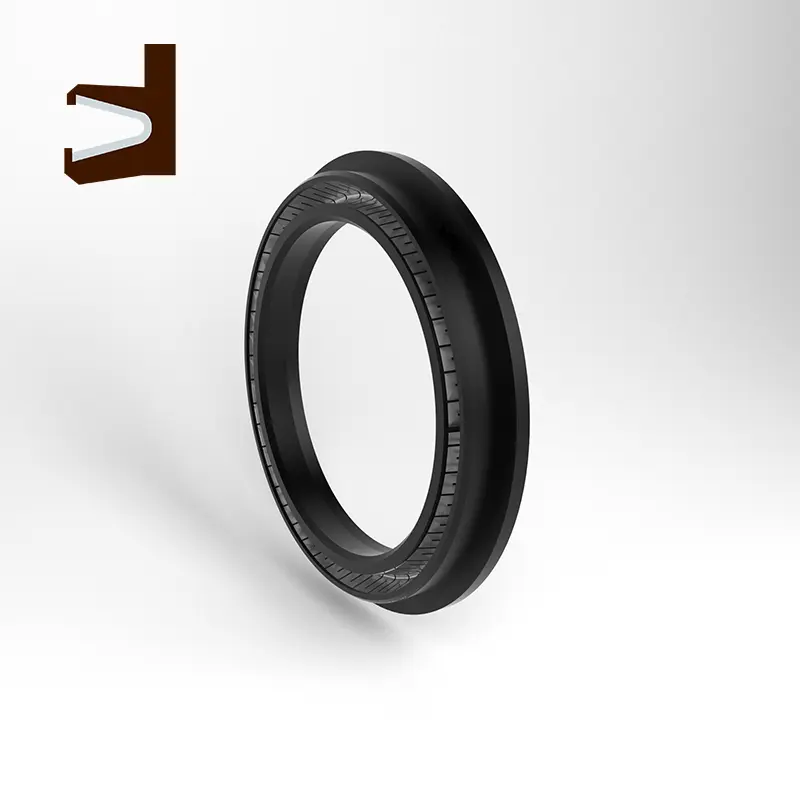

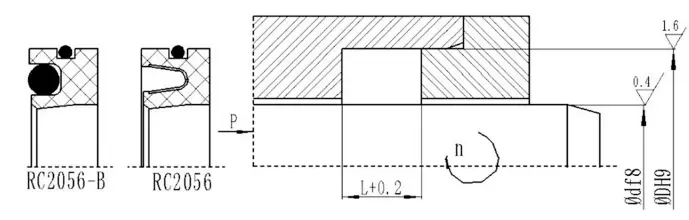

RC2056
Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок (МПА) | Температура (℃) | Брзина (М/с) | Среден | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Скоро сите течни и гасни медиуми |
| -200 ~+250 | -35 ~+250 | <14м/с | <6m/s | ||
Избор на материјал
1. Може да се изберат материјали за совпаѓање на О-прстен: RO1 нитрилна гума (NBR), RO2 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, итн.
3. Пролет од не'рѓосувачки челик: Пролет во форма на V.
Пример за нарачки
RC2056-40*62*8-PTFE4+V D*D*L, материјалот за запечатување на прстенот е PTFE4, а пролетта од не'рѓосувачки челик е пролет во форма V V V.
RC2056-B-40*62*8-PTFE4+R02 D*D*L, материјалот за запечатување на прстенот е PTFE4, а совпаѓањето О-прстен е флуороруббер
