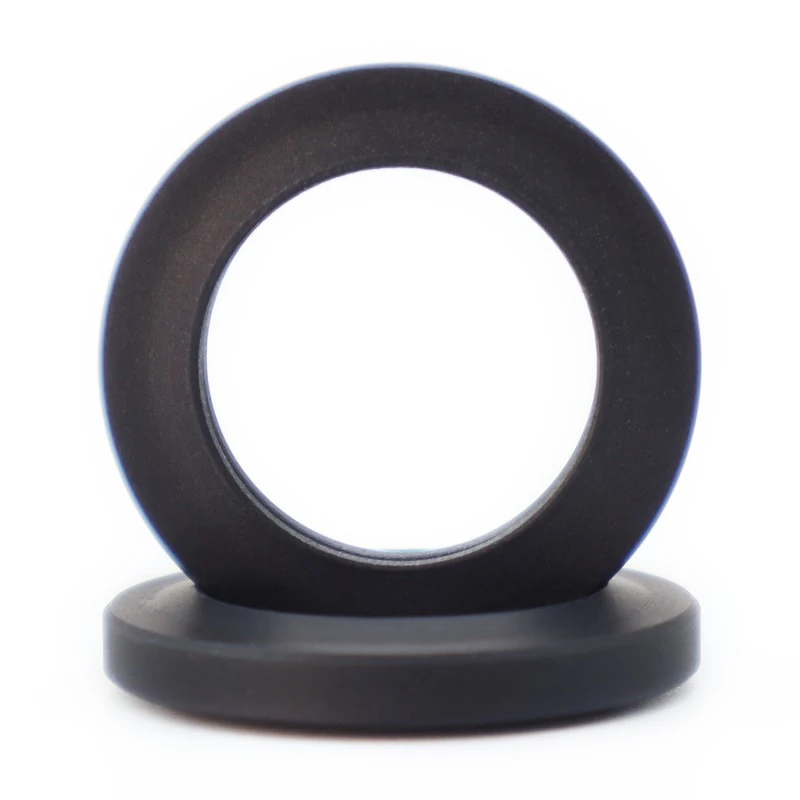

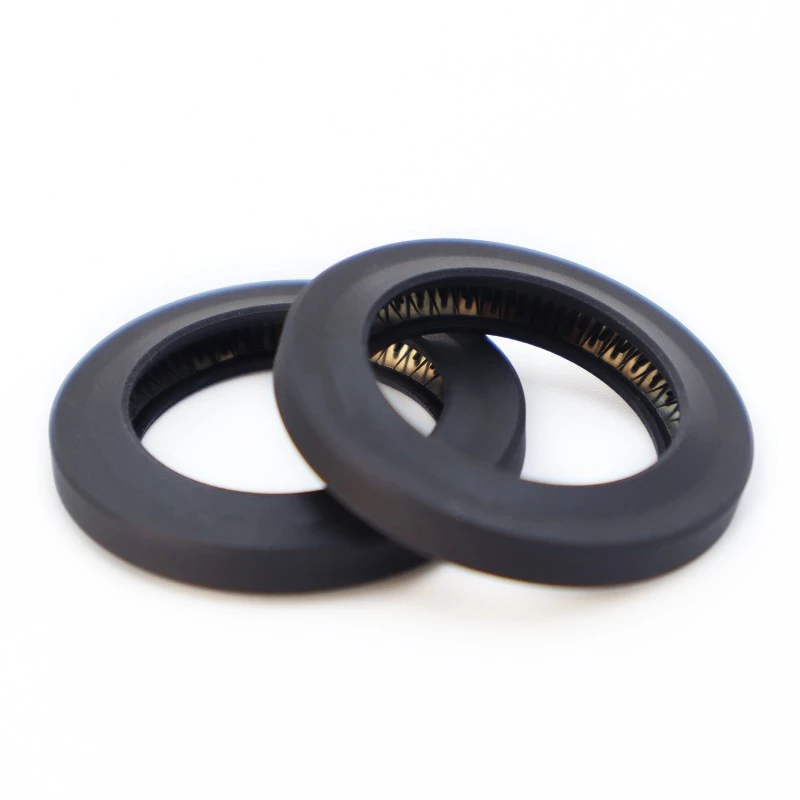

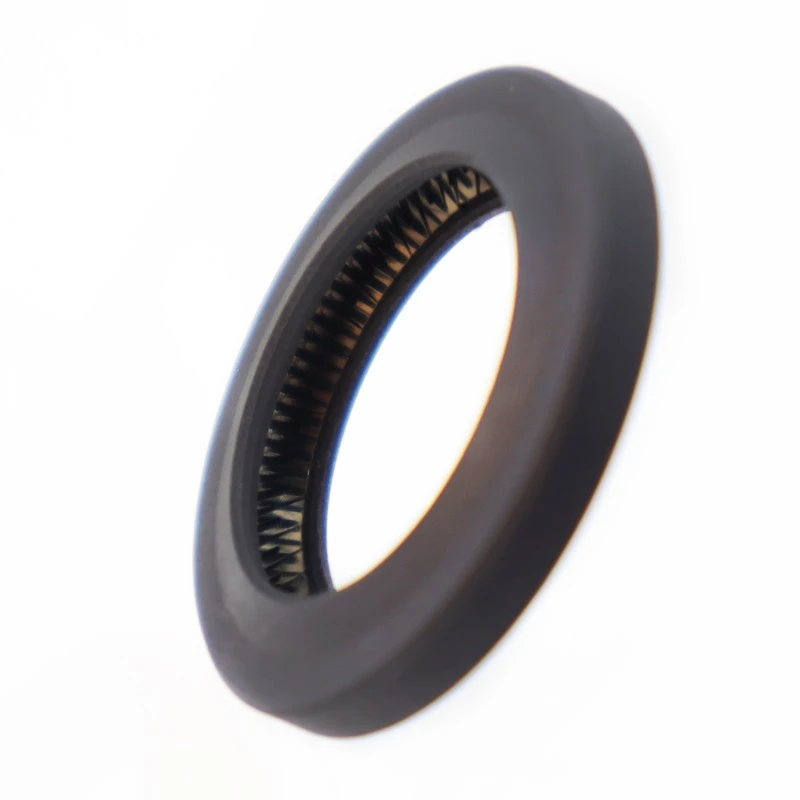

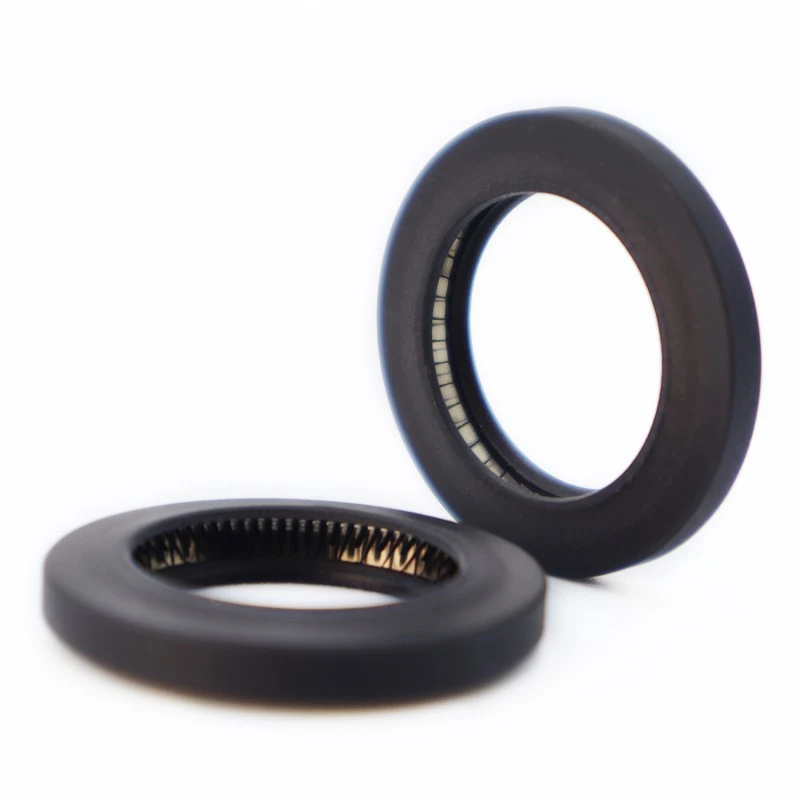

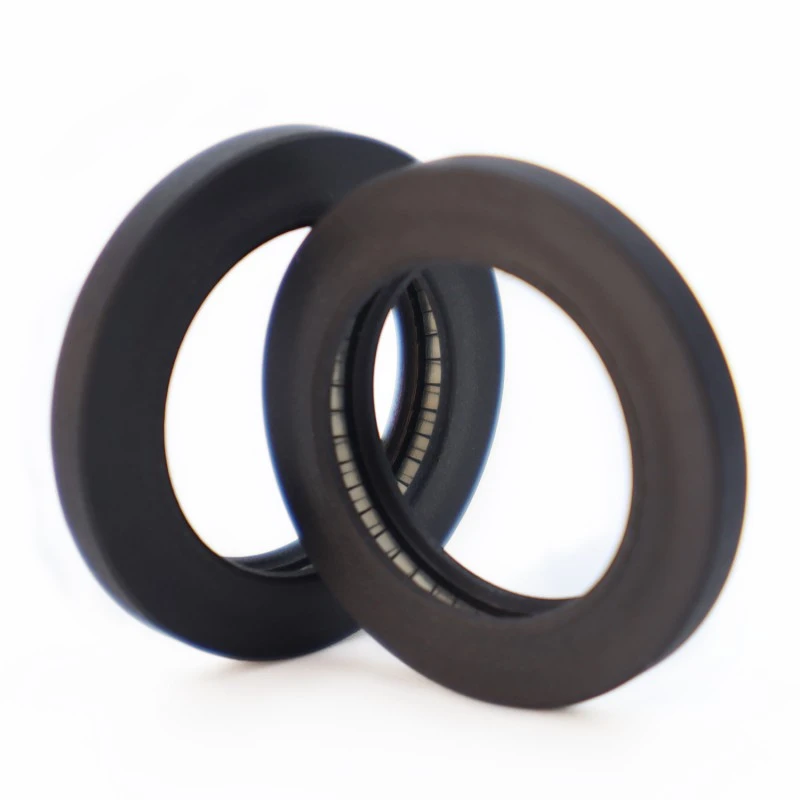

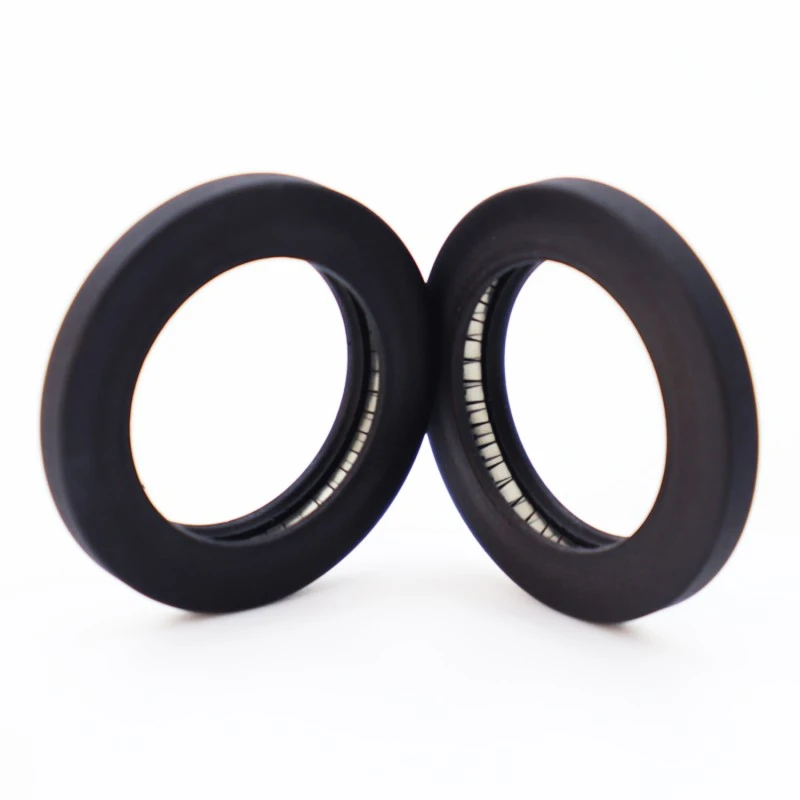

Заптивката RC2876 се состои од пружина од не'рѓосувачки челик и пластика со високи перформанси. Пружината од не'рѓосувачки челик може да биде или во форма на V или во облик на пружина. Кога се користи RC2876-B, мора да се избере соодветниот еластомерен материјал.
Применливи работни услови (екстремните вредности не треба да се појавуваат истовремено)
|
Притисок (MPa) |
Брзина (m/s) |
Температура (°C) |
Средно |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Сите течности, хемикалии и гасови |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Избор на материјал
1. Придружните O-ring материјали може да се изберат од: R01 Нитрилна гума (NBR), R02 Fluororrubber (FKM) итн.
2. Материјали за заптивни прстени: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, итн.
3. Пружините од нерѓосувачки челик може да се изберат од пружини во облик на О и пружини во форма на V.
Пример за нарачка
RC2876-40-PTFE4+V: Надворешниот дијаметар на жлебот со внатрешен притисок е 40, материјалот на заптивниот прстен е PTFE4, пружината е пружина во облик на V.
RC2876-B-40-PTFE4+R02: Надворешниот дијаметар на жлебот со внатрешен притисок е 40, материјалот на заптивниот прстен е PTFE4, соодветниот О-прстен е направен од флуорогума.
Забелешка: Доколку е потребен продолжен опсег, ве молиме користете го серискиот број.
Табела со спецификации (сите спецификации во опсегот на параметрите се достапни)
|
Сериски број |
Сериски број |
Стандарден опсег DH11 |
Проширен опсег DH11 |
Длабочина на жлебот h-0,05 |
Ширина на жлебот L+0,2 |
Заоблени агли Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10-40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13-200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18-400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45-1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
