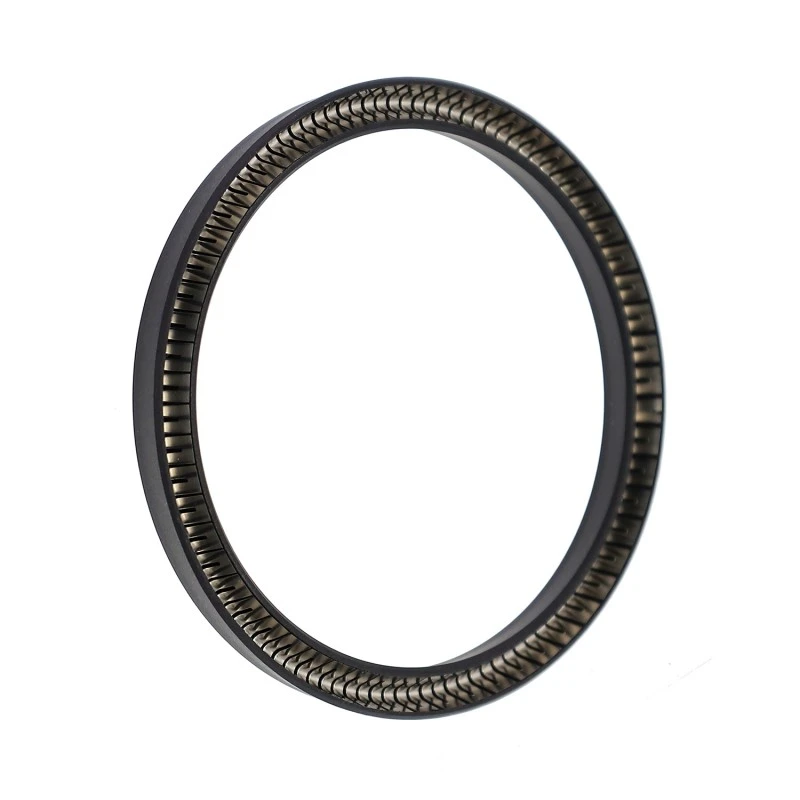

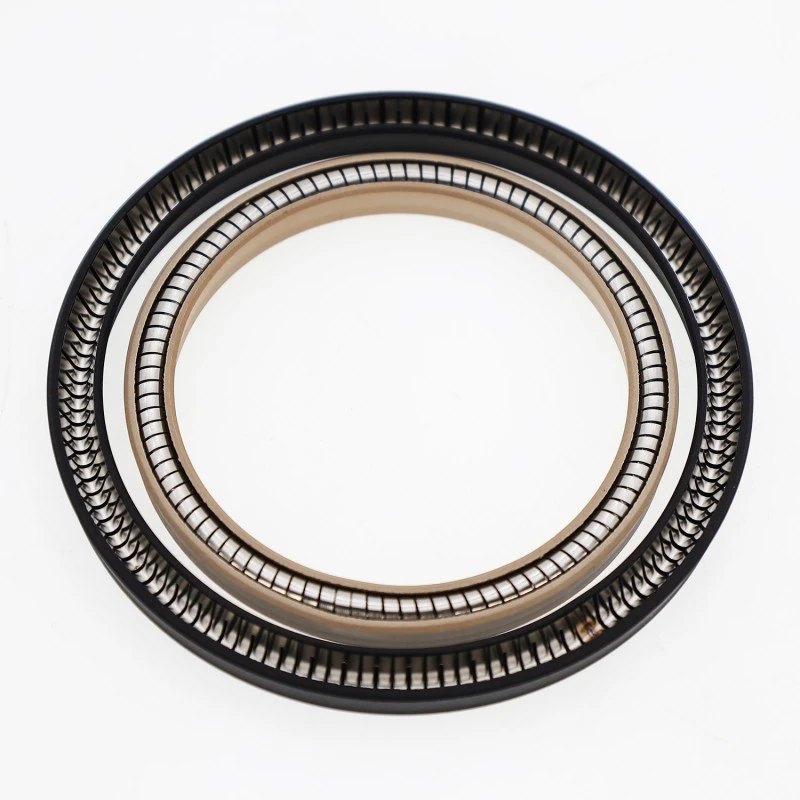

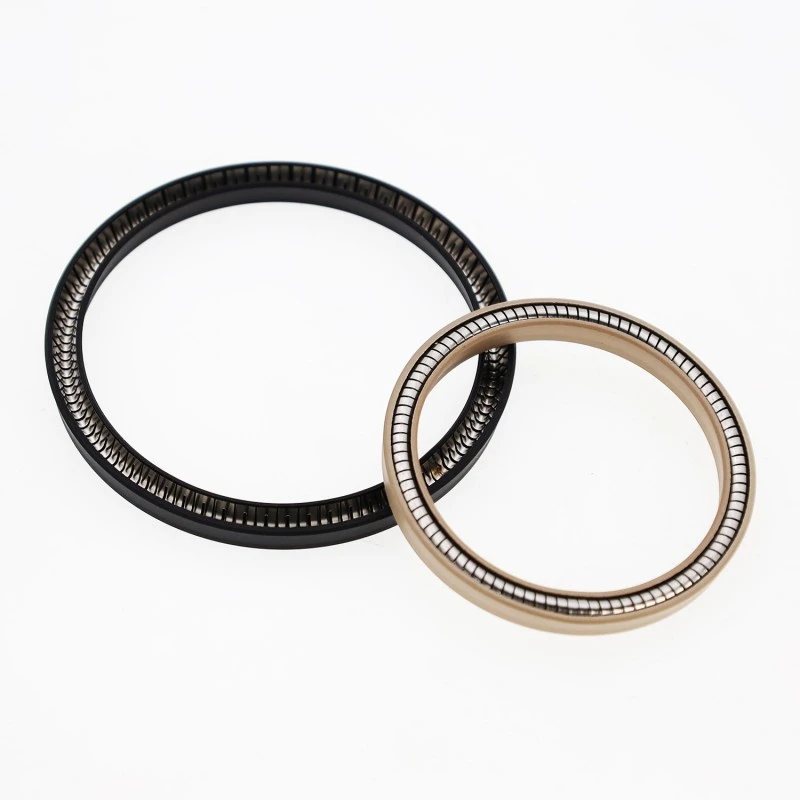

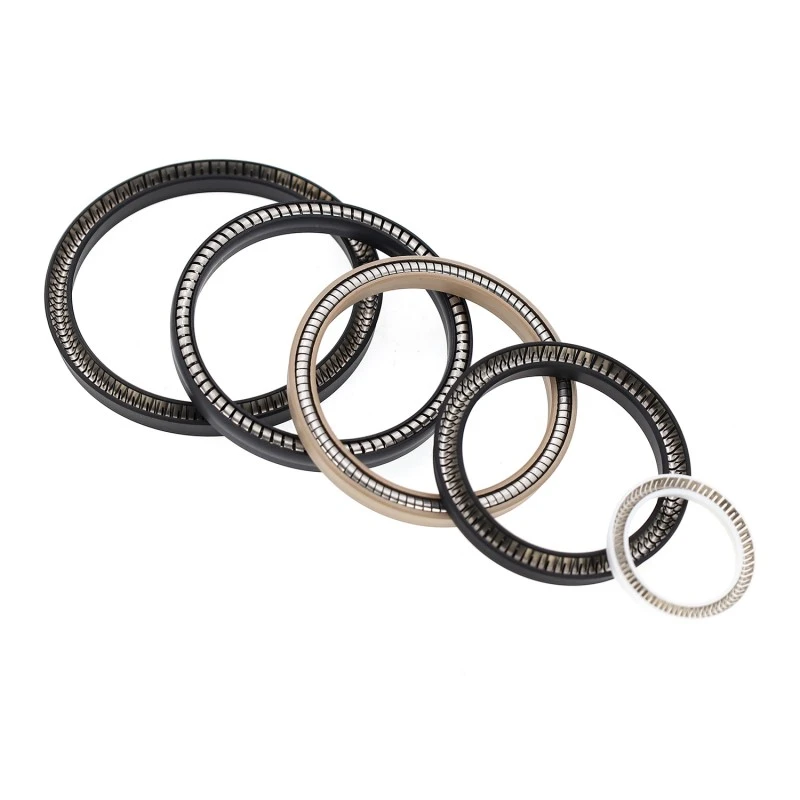

Заптивката RC16 со енергија од пружина е составена од пружина од не'рѓосувачки челик и пластика со високи перформанси. Пружината од не'рѓосувачки челик може да биде или во форма на V или во облик на пружина. Кога се користи RC16-B, мора да се избере соодветниот еластомерен материјал.
|
Притисок MPa |
Брзина m/s |
Температура °C |
Средно |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Речиси сите медиуми |
Избор на материјал
1. Материјалот О-прстен може да се избере од: R01 Нитрилна гума (NBR), R02 Fluororrubber (FKM) итн.
2. Материјалите за заптивни прстени вклучуваат: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, итн.
3. Пружините од нерѓосувачки челик можат да бидат или во облик на О или во облик на V.
Пример за нарачка
RC16-40-PTFE4+V: Дијаметар на вратило 40, материјалот на заптивниот прстен е PTFE4, пружината од нерѓосувачки челик е пружина во облик на V.
RC16-B-40-PTFE4+R02: Дијаметар на вратило 40, материјалот на заптивниот прстен е PTFE4, соодветниот О-прстен е направен од флуорогума.

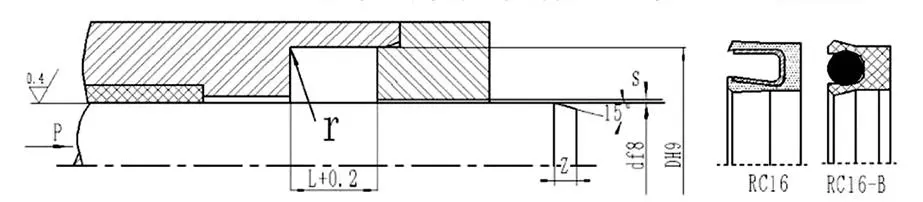

Табела со спецификации и параметри (достапна е која било големина во наведениот опсег)
|
df8 |
DH9 |
L+0,2 |
Макс (<20 МПА) |
Макс (<40 МПА) |
Змин |
rmax |
|
4~9,9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0,8 л |
0.4 |
|
10~19,9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39,9 |
d+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120-1000 |
d+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
Инсталација на тефлонски заптивка: Генерално се користат отворени жлебови; за вградување во затворени жлебови, погледнете на страница 160 од упатствата за инсталирање на тефлонски заптивки.
Табела со спецификации и димензии (Ако вашите барани спецификации не се наведени во оваа табела, ве молиме контактирајте ја нашата компанија; ние можеме да обезбедиме производи до 1600 mm.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Решенијата за запечатување на Ruichen се успешно применети во бројни култни проекти и критична опрема ширум светот. Нашите заптивки под висок притисок беа избрани од реномиран европски производител на турбини на ветер за употреба во системот за хидраулична контрола на теренот на нивните турбини на ветер на крајбрежјето. Овие заптивки работеа сигурно повеќе од пет години во екстремно прскање со сол, висока влажност и средини со ниски температури, заработувајќи високи пофалби од клиентот.
Во меѓувреме, нашите производи за заптивање отпорни на хемикалии успешно се извезени во голем петрохемиски проект на Блискиот Исток, каде што се користат во тешките пумпи за пренос на хемикалии. Нивната отпорност на корозија му помогна на клиентот да постигне безбедно, континуирано производство без протекување.
Овие успешни меѓународни случаи целосно покажуваат дека производите на Ruichen ги исполнуваат најстрогите светски стандарди за квалитет и примена.
