Заптивки за усни на ротирачко вратилосе познати како заптивки за масло. Тие се инсталирани во куќишта за ротирачки лежишта и се подложени на релативно движење против ротирачкото вратило. Металната влошка обезбедува структурна потпора, додека пружината за подвезици нанесува радијално претходно оптоварување на заптивната усна, спречувајќи истекување на лубрикантот и навлегување на надворешни загадувачи.

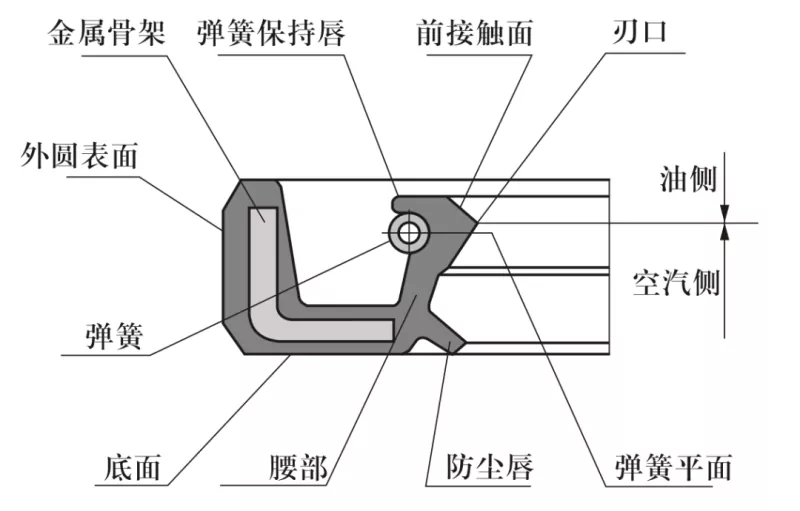

Шема на заеднички пресеци на заптивки за масло
1. Материјал на вратило: Најчесто јаглероден челик или нерѓосувачки челик. За апликации со голема брзина, се користи хромирана облога, со цврстина од HRC 40–45.
2. Дизајн на отворот на ротирачкото вратило и куќиштето: Површината на вратилото мора да биде мазна и без гребнатини. Спиралните ознаки за обработка можат да создадат ефект на пумпање што доведува до истекување; затоа, се препорачува да се меле областа на вратилото каде што е поставена заптивката до грубост на површината од Ra 0,1–0,5 μm. Потребна е помазна завршница како што се зголемува брзината на ротација.
За да се олесни монтажата и отстранувањето, отворот на вратилото и куќиштето мора да бидат дизајнирани со рабови или заоблени рабови, како што е прикажано на сликите 1 и 2.

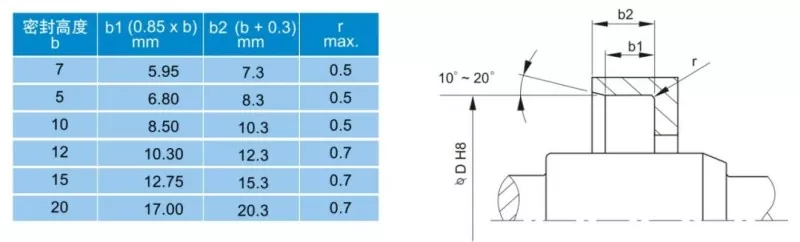

Слика 1: Дизајн на гребенот на куќиштето
Слика 2: Дизајн на браздата на ротирачкото вратило

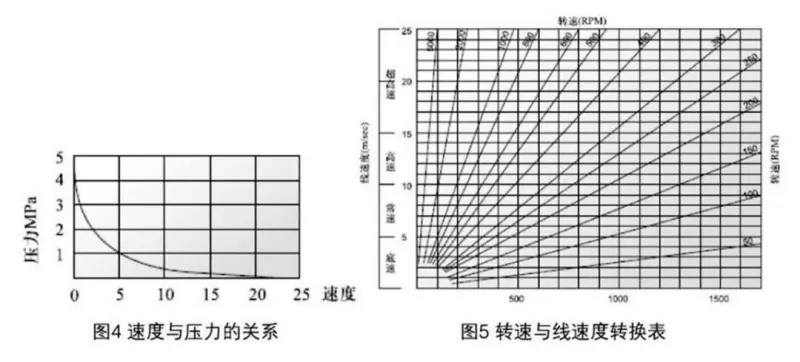

Постојат бројни фактори кои влијаат на перформансите на запечатувањето. Надвор од сопствениот материјал и структура на заптивката за масло, фактори како што се медиумот, температурата, притисокот, подмачкувањето, брзината и грубоста на површината директно влијаат на перформансите - и овие фактори често имаат интеракција еден со друг. Следниве графикони се дадени за упатување на корисникот.

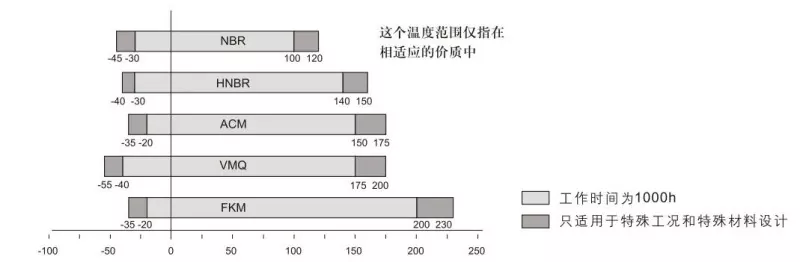

Слика 3: Ефект на температурата на заптивките на маслото

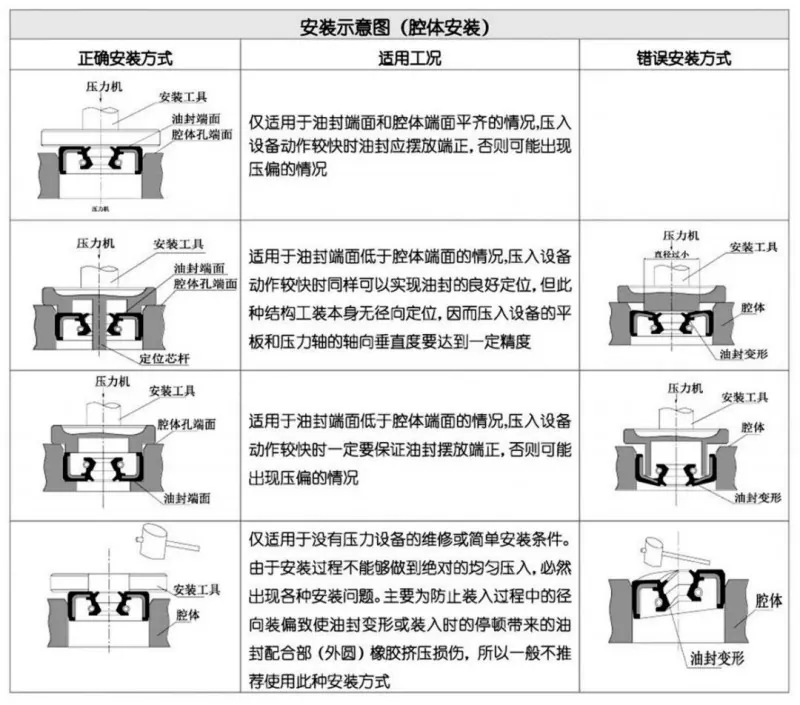

Внимателна инсталација е предуслов за правилно функционирање на заптивката за масло.
