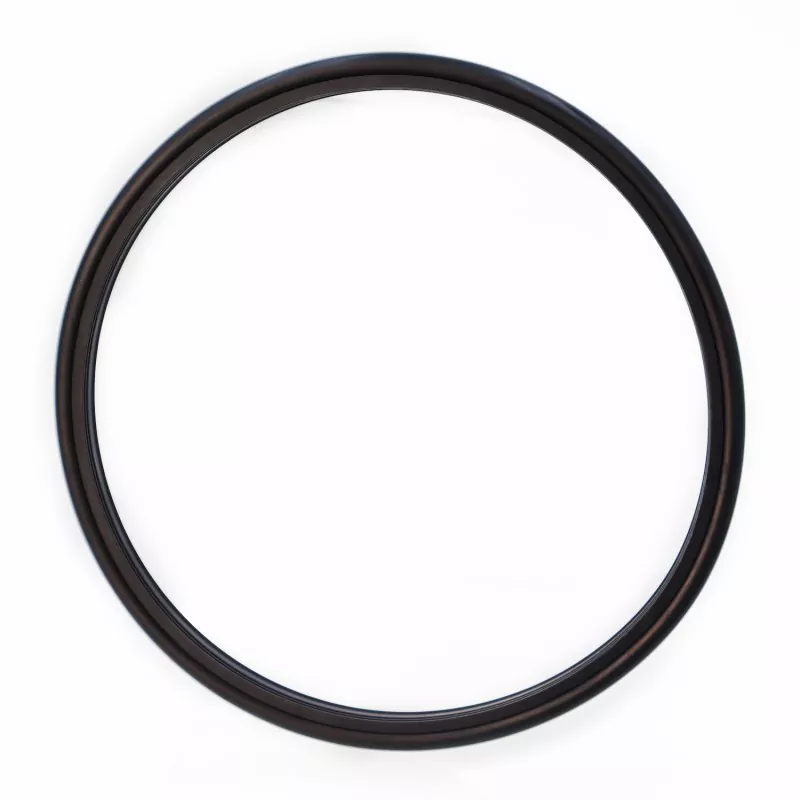

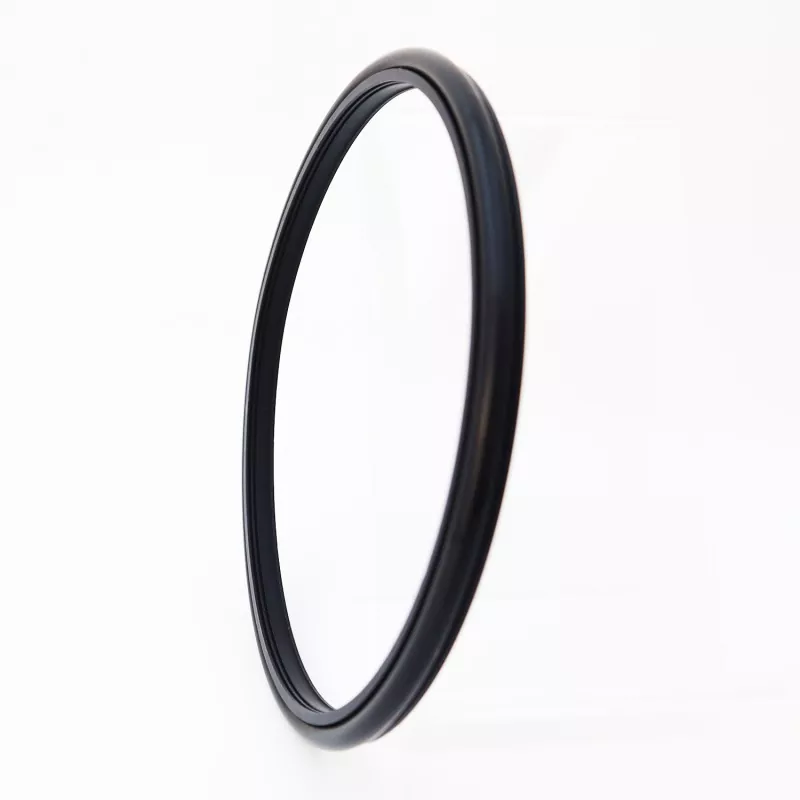

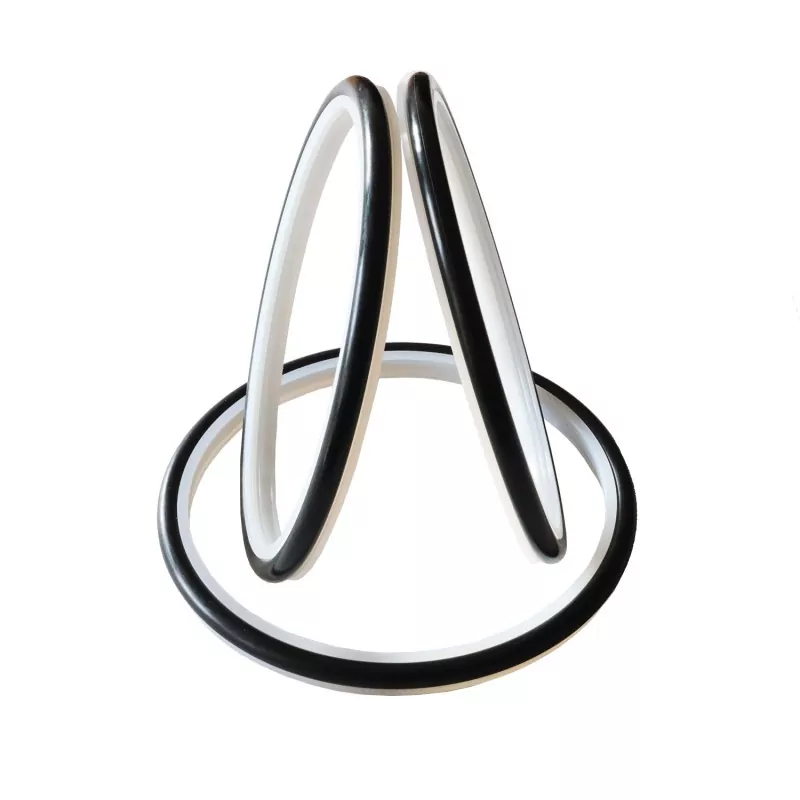

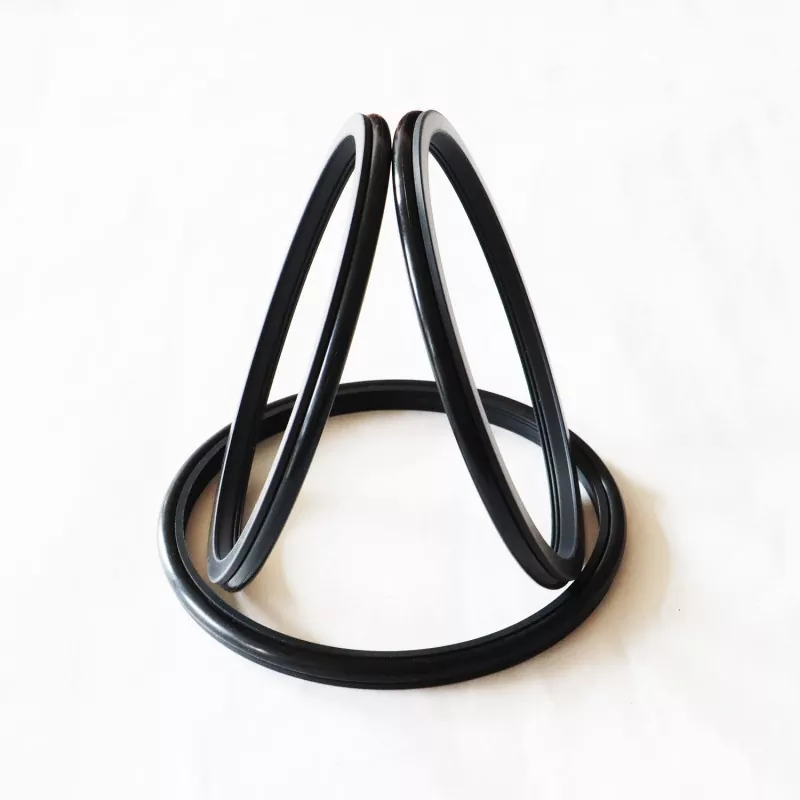

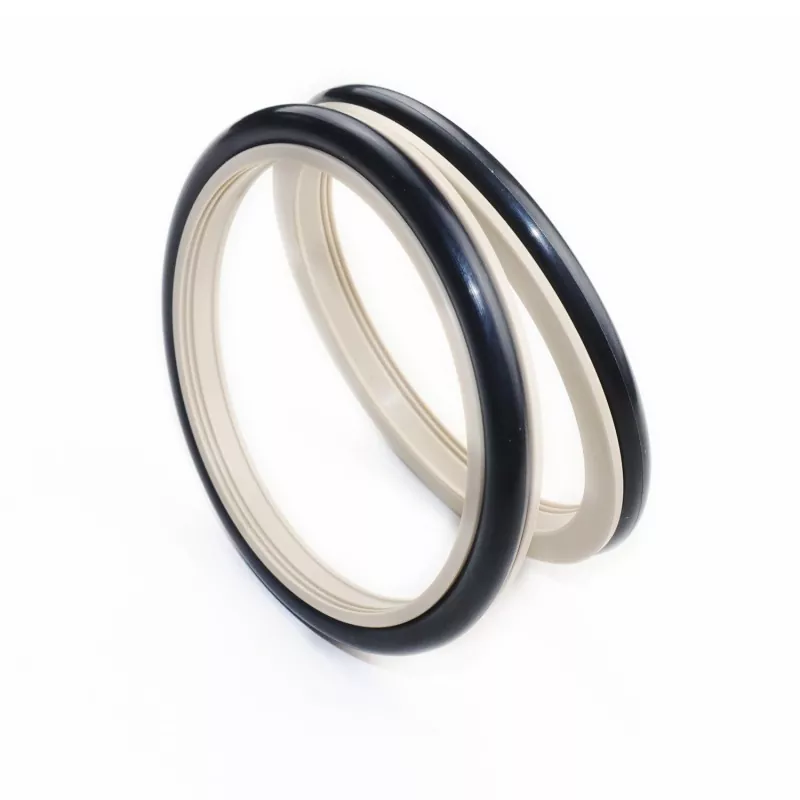

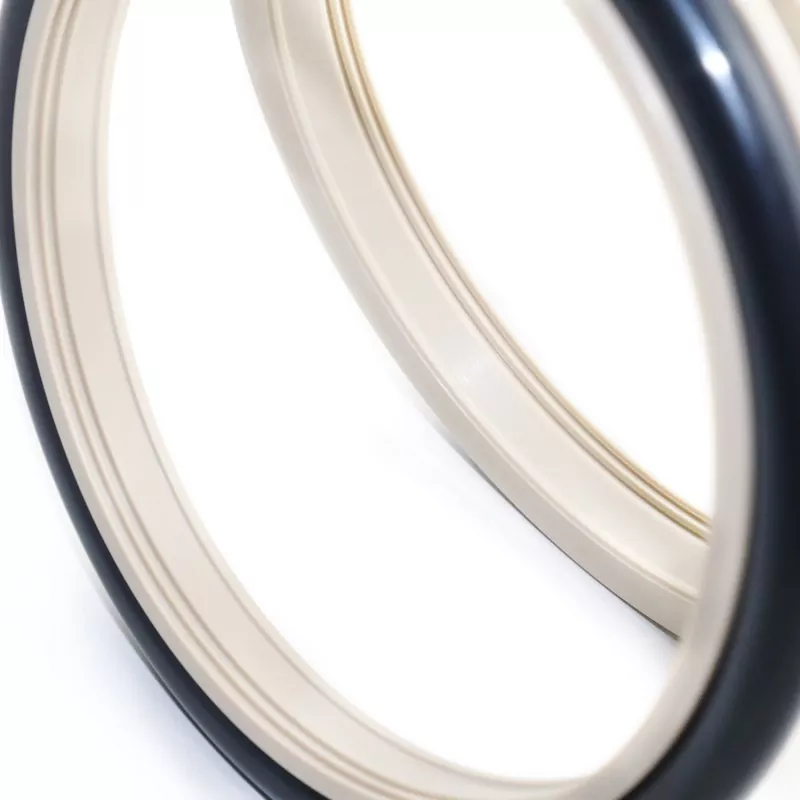

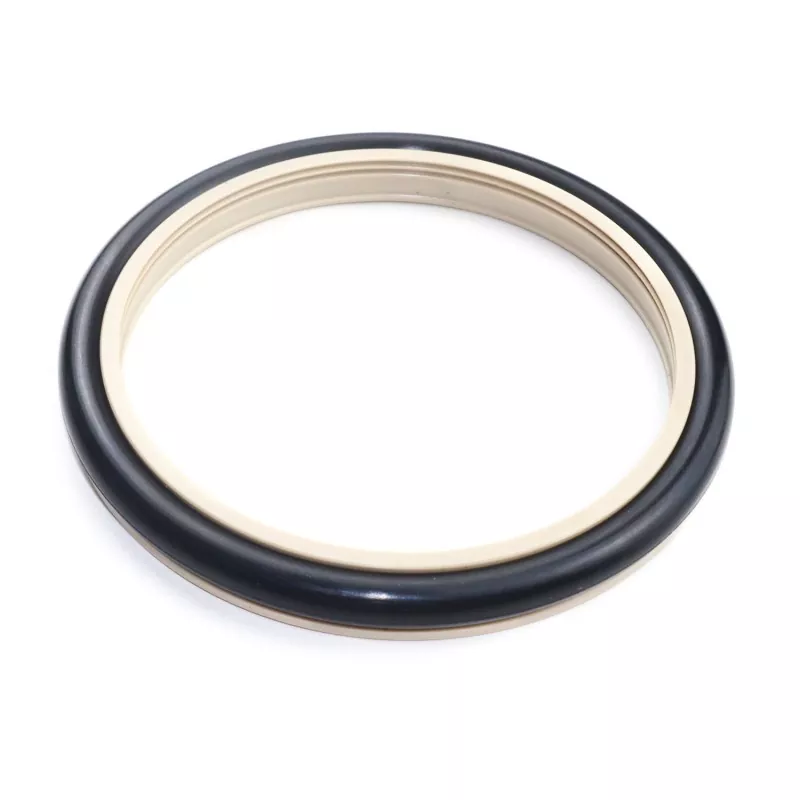

Засилената назабена композитна заптивка (заптивка со цементна кашеста маса) за клипни шипки (шахти) се состои од специјално дизајниран назабен заптивен прстен изработен од инженерска пластика со високи перформанси и гумен О-прстен; тој е погоден за еднонасочно запечатување во хидраулични клипни и ротациони апликации. Примарно се користи во пумпи со клип, пумпи за кал, алатки за дупчење со завртки, апаратури за дупчење, опрема за истражување на нафта, постројки за мешање бетон и многу повеќе.
Главните карактеристики вклучуваат долг работен век, мало триење, одлични перформанси на запечатување, компактен дизајн и леснотија на инсталација, употреба и одржување. Оптимизираниот дизајн на профилот и дебелината на заптивната усна обезбедуваат ефективно запечатување дури и кога се изложени на груби медиуми како што е цементната кашеста маса.
Кога се користи со медиуми слични на кал, се препорачува да се инјектира маст за подмачкување помеѓу двете (или повеќе) фази на запечатување.
Граничните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Средно |
|
|
Реципрочно движење |
Ротационо движење |
|||
|
≤100 |
-35 до +100 (со NBR О-прстен) |
≤6 |
≤2 |
Вода, кал, сурова нафта, хидраулично масло, емулзија |
|
-20 до +200 (со FKM О-прстен) |
||||
1. Компатибилните материјали за О-прстен вклучуваат: R01 Nitrile Rubber (NBR), R02 Fluororrubber (FKM) итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE4; други достапни материјали вклучуваат PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, итн.
Модел на нарачка: RC2061-80*91.7*7.6-PTFE4-R01 (Модел - дијаметар на вратило * Дијаметар на жлебот * Ширина на жлебот - шифра на материјал)
Достапни се големини во рамките на наведениот опсег на параметри.
|

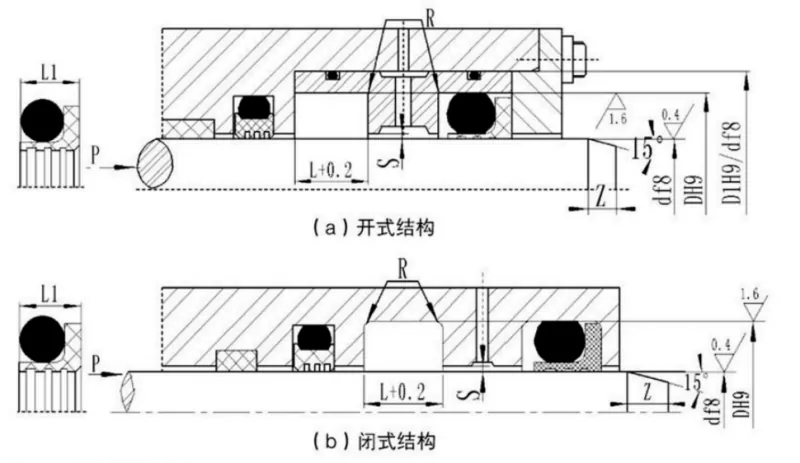

Опсег на дијаметар на вратило Стандарден тип d f8 RC2061 |
Опсег на дијаметар на вратило Тешки d f8 RC2061-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0,2 |
Ширина на заптивката L1 |
Агол радиус Rmax |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на пресек на О-прстен |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забелешка: 1. За дијаметри на вратило ≤30 mm, се препорачува дизајн со отворен жлеб.
2. За апликации со ротирачко заптивање, тврдоста на површината на ротирачкото вратило треба да биде HRC ≥58.
3. За притисоци кои надминуваат 30 MPa, се препорачува вклопување H8/f8 за јазот за истиснување.
