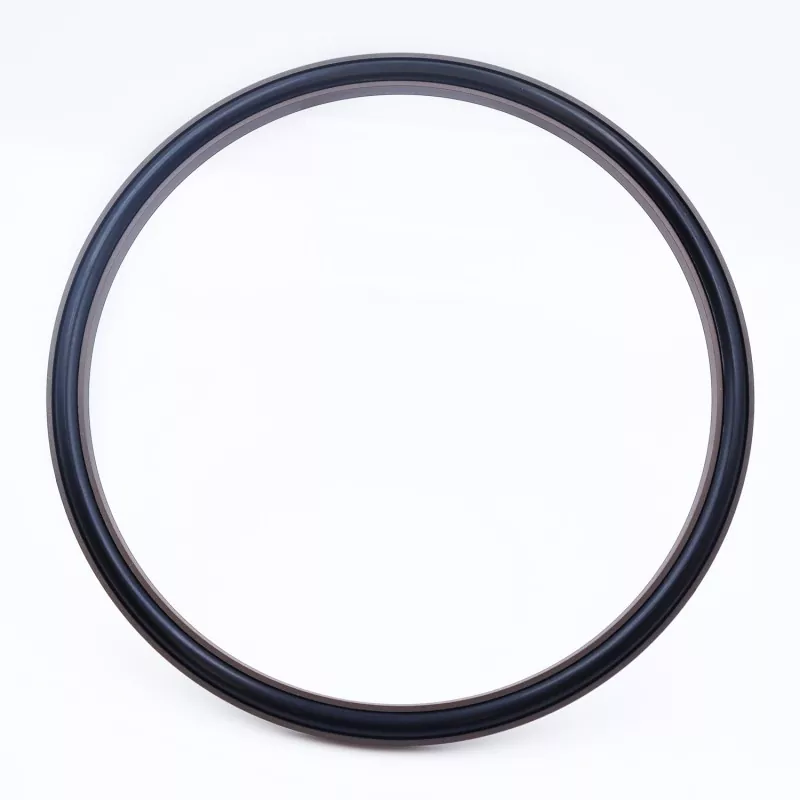

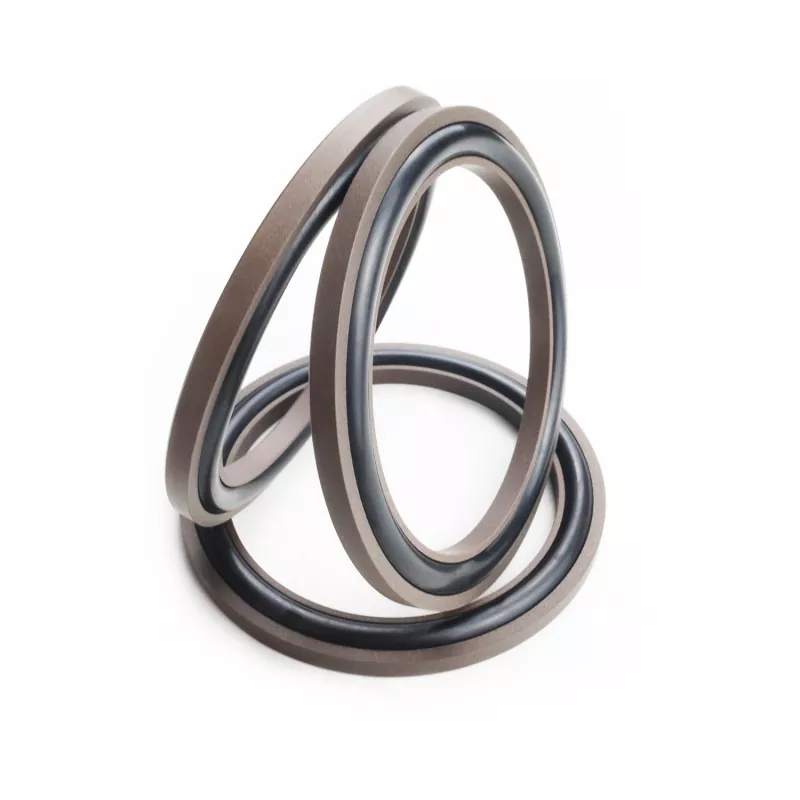

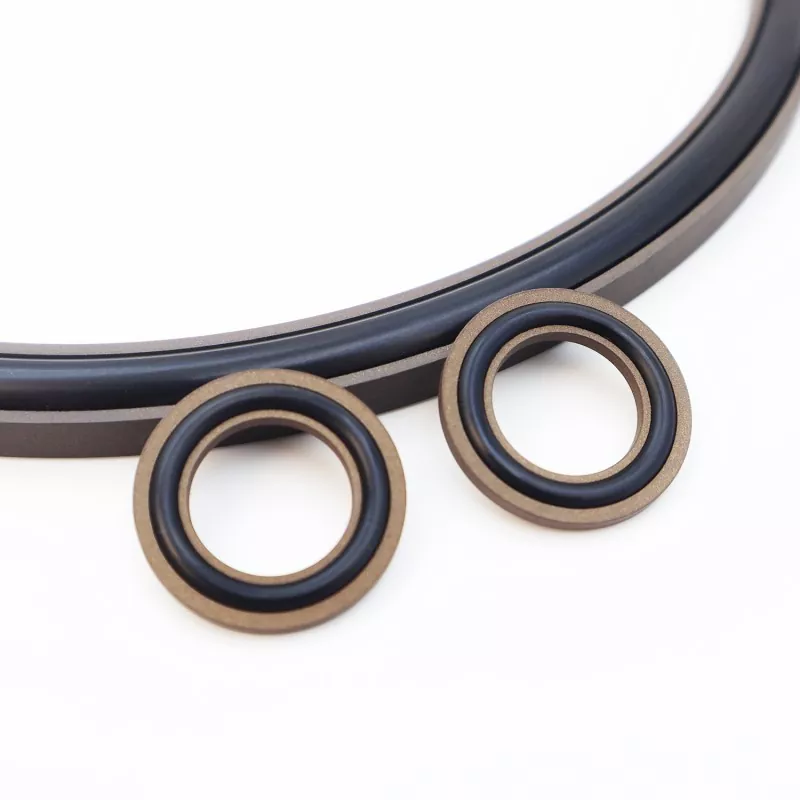

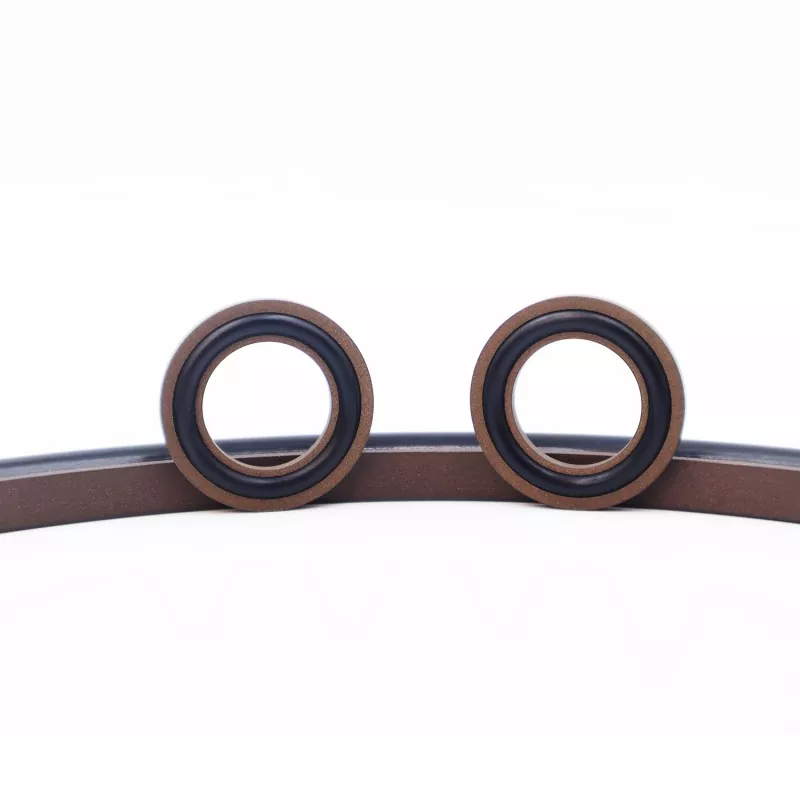

Аксијалната комбинирана заптивка од тип C се состои од заптивен прстен во облик на C, направен од наполнет тефлонски тефлонски и гумен О-прстен; тој е дизајниран за апликации за статичко запечатување како што се аксијални (крајно лице) и прирабнички заптивки. Главните карактеристики вклучуваат долг работен век, одлични перформанси на запечатување, отпорност на висок притисок и компактен структурен отпечаток; погоден е и за апликации за хидраулично заптивање. Достапен во две верзии: RC2872-A (за внатрешен притисок) и RC2872-B (за надворешен притисок).
Компактниот дизајн ја олеснува инсталацијата во затворени простори, обезбедувајќи сигурно запечатување и продолжен работен век при долготрајно работење. Целосна палета на спецификации е достапна на залиха, со услуги што им се обезбедуваат на глобалните купувачи, вклучувајќи технички избор, прашања за цените и нарачка на големо.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Средно |
|
≤100 |
-35 до +100 (со NBR О-прстен) |
- |
Хидраулично масло, емулзија, вода итн. |
|
-20 до +200 (со FKM О-прстен) |

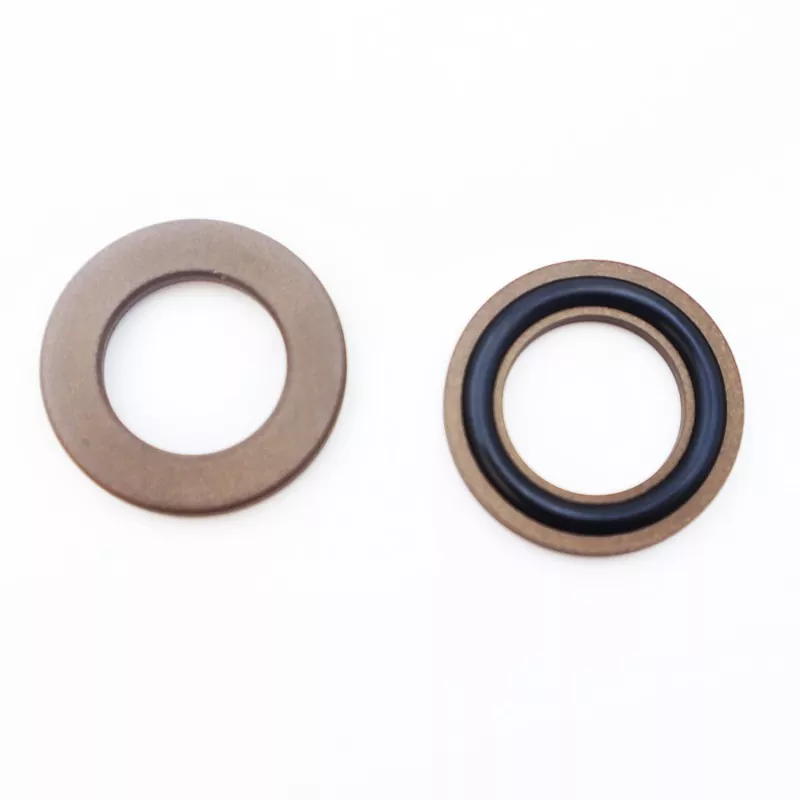

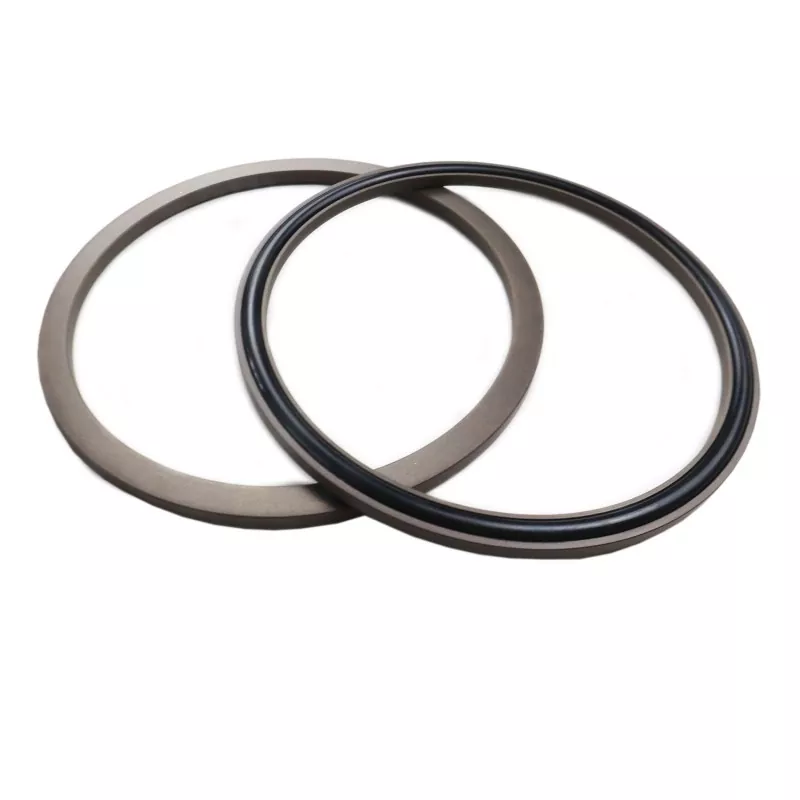

Оваа заптивка се состои од тефлонски прстен за запечатување во облик на C и О-прстен; О-прстенот обезбедува преткомпресија, генерирајќи ја силата на стегање потребна за да се постигне запечатување. Под притисок, оваа сила на стегање се зголемува - што значи дека заптивката работи подобро кога притисокот се зголемува. Благодарение на дизајнот со двојна прирабница на прстенот за влечки, О-прстенот е спречен да се истиснува, што му овозможува на заптивката да издржи високи притисоци.
Сите спецификации во опсегот на параметрите се достапни.
|

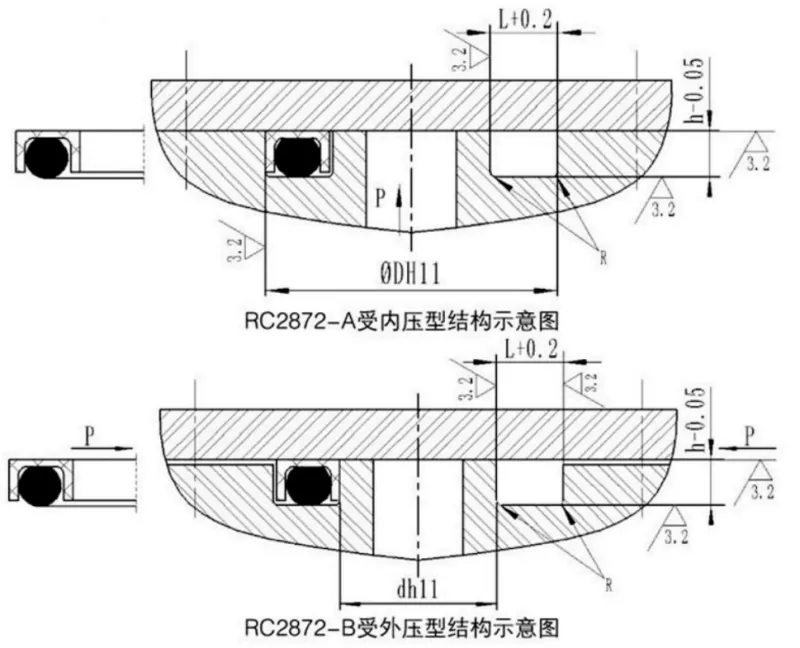

Опсег на надворешен дијаметар D H11 |
Длабочина на жлебот ч-0,05 |
Ширина на жлебот L+0,2 |
Агол радиус Rmax |
Дијаметар на жица со О-прстен направи |
|
15-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Сите спецификации во опсегот на параметрите се достапни.
|
Опсег на внатрешен дијаметар d h11 |
Длабочина на жлебот ч-0,05 |
Ширина на жлебот L+0,2 |
Агол радиус Rmax |
Дијаметар на жица со О-прстен направи |
|
5-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
13.6 |
0.7 |
8.60 |
