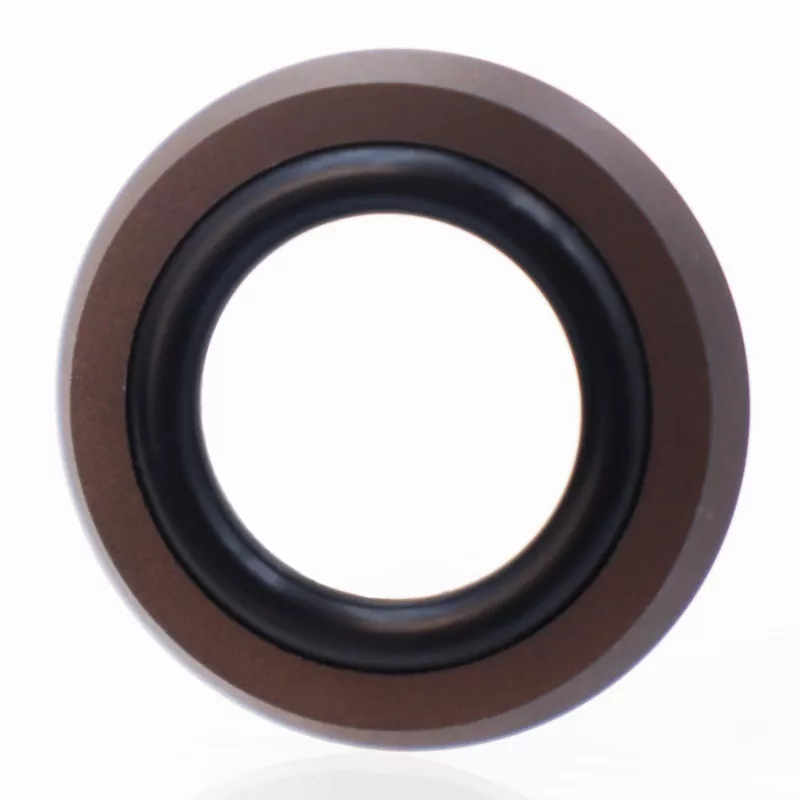

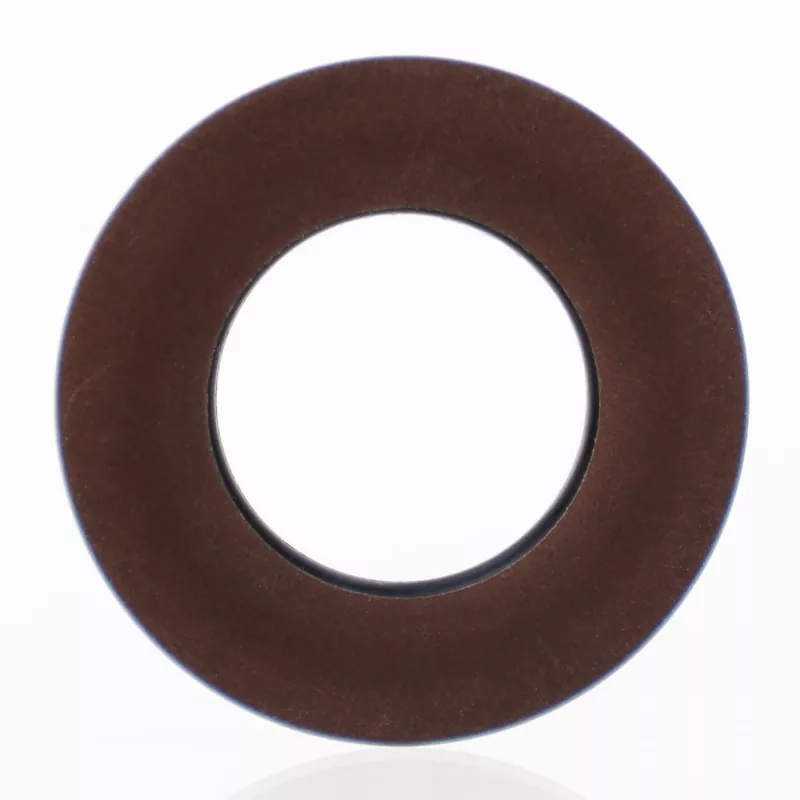

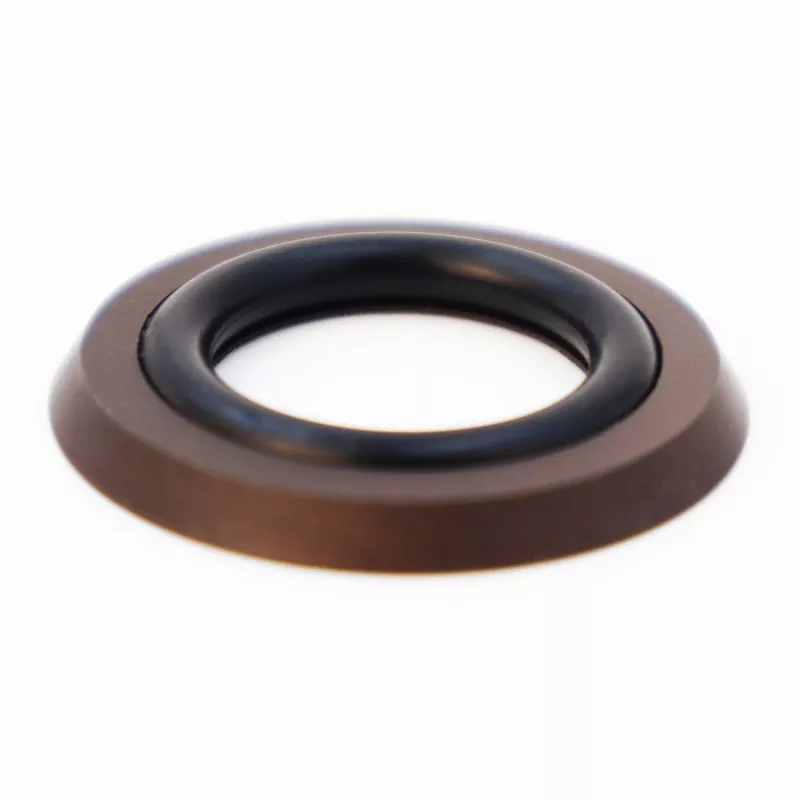

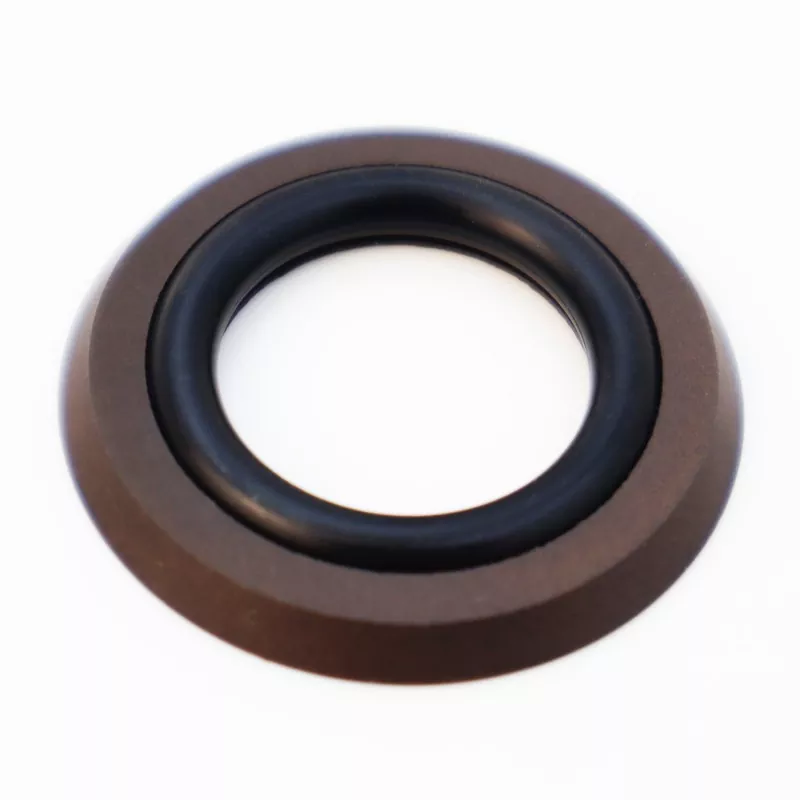

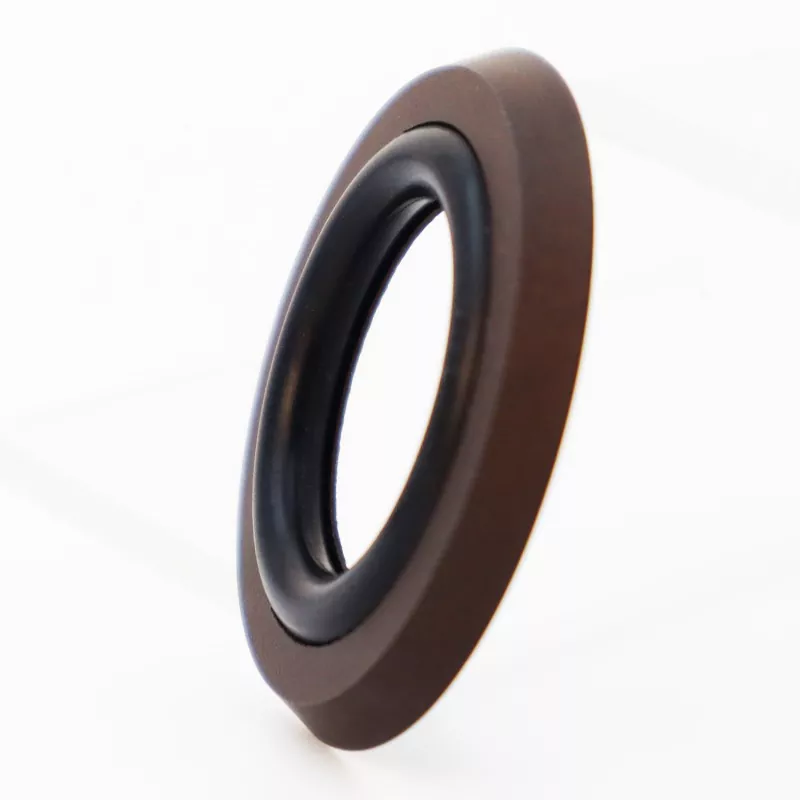

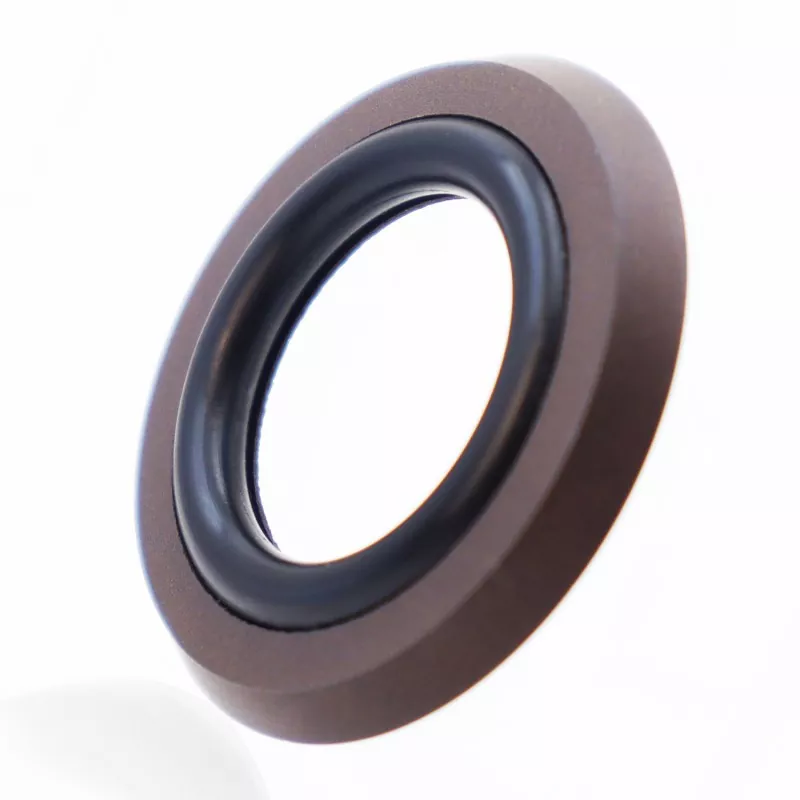

Комбинираната заптивка со тип на аксијално стапало се состои од запечатувачки прстен во форма на стапало направен од наполнет тефлонски тефлонски и гумен О-прстен. Дизајниран е за еднонасочно статичко запечатување, како што се аксијални (крајно лице) и прирабнички заптивки. Главните карактеристики вклучуваат долг работен век, одлични перформанси на запечатување, отпорност на високи и ултра-високи притисоци и компактен дизајн кој бара минимален простор за инсталација; погоден е и за апликации за хидраулично заптивање. Достапен во две верзии: RC2875-A (за внатрешен притисок) и RC2875-B (за надворешен притисок).
Неговата компактна структура се вклопува во тесните жлебови за инсталација, што значително го намалува ризикот од истекување на опремата. Целосна палета на спецификации е достапна на залиха, а ние ги поздравуваме прашањата и примероците на нарачки од светските купувачи.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Средно |
|
≤60 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулични масла на база на минерали, огноотпорни течности (HFA/HFB), вода итн. |
|
-20 до +200 (со FKM О-прстен) |
Оваа заптивка се состои од модифициран тефлонски заптивен прстен со профил во форма на стапало и О-прстен. Под притисок, силата на држење на заптивката се зголемува - што значи дека колку е поголем притисокот, толку се подобри перформансите на запечатувањето. Благодарение на дизајнот на страничната прирабница на прстенот во форма на стапало, О-прстенот е спречен од екструдирање, овозможувајќи му на заптивката да издржи високи и ултра високи притисоци.
Сите спецификации во опсегот на параметрите се достапни.
|

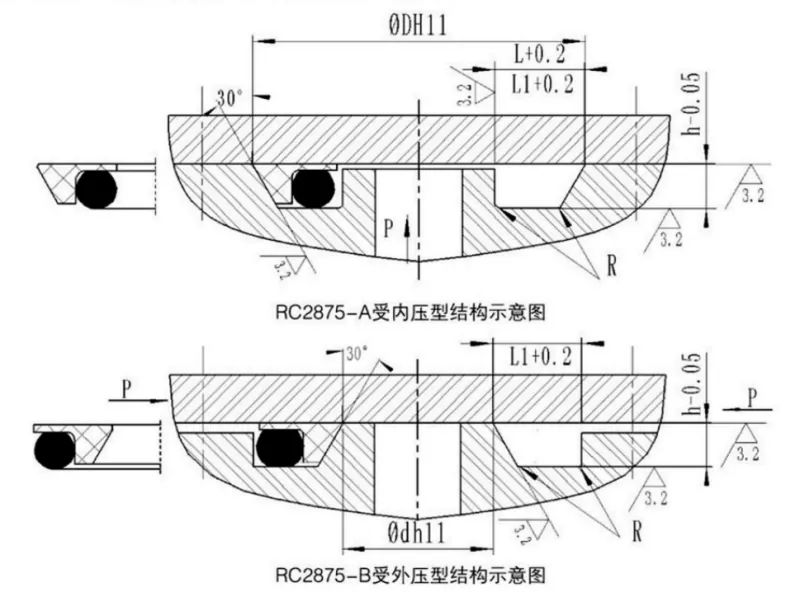

Опсег на надворешен дијаметар D H11 |
Длабочина на жлебот ч-0,05 |
Ширина на жлебот L+0,2 |
Ширина на жлебот L1 + 0,2 Притисок > 100 MPa |
Агол радиус Rmax |
Дијаметар на жица со О-прстен направи |
|
17-50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Сите спецификации во опсегот на параметрите се достапни.
|
Опсег на внатрешен дијаметар dh11 |
Длабочина на жлебот ч-0,05 |
Ширина на жлебот L+0,2 |
Ширина на жлебот L1 + 0,2 Притисок > 100 MPa |
Агол радиус Rmax |
Дијаметар на жица со О-прстен направи |
|
5-40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
