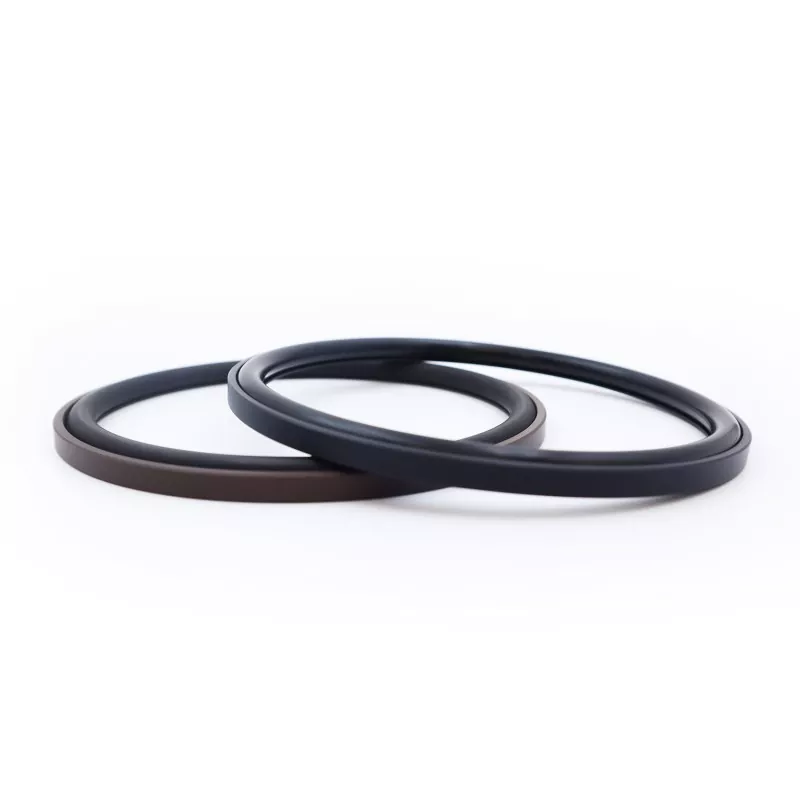

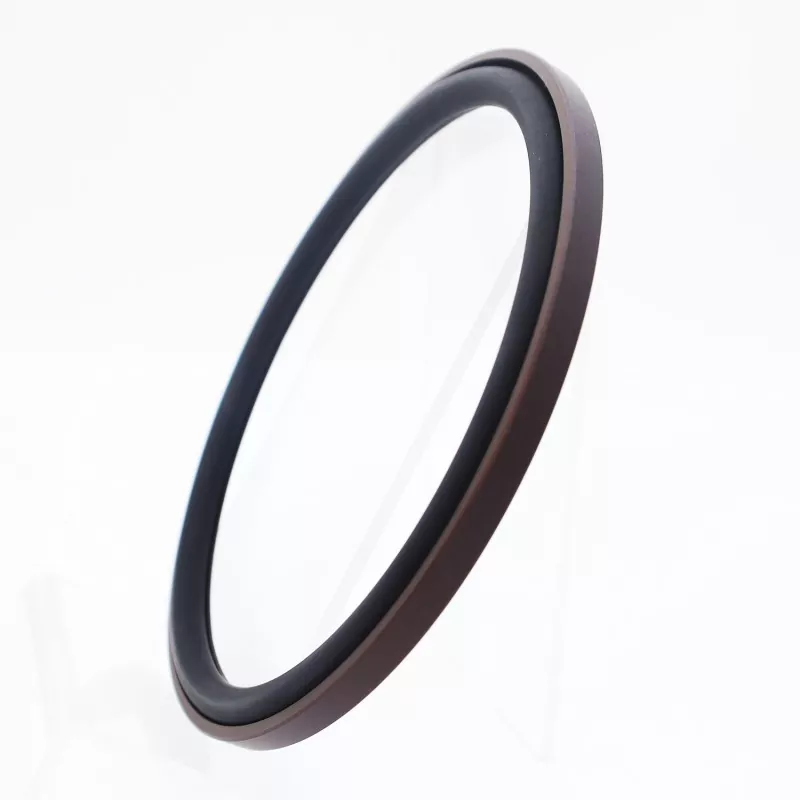

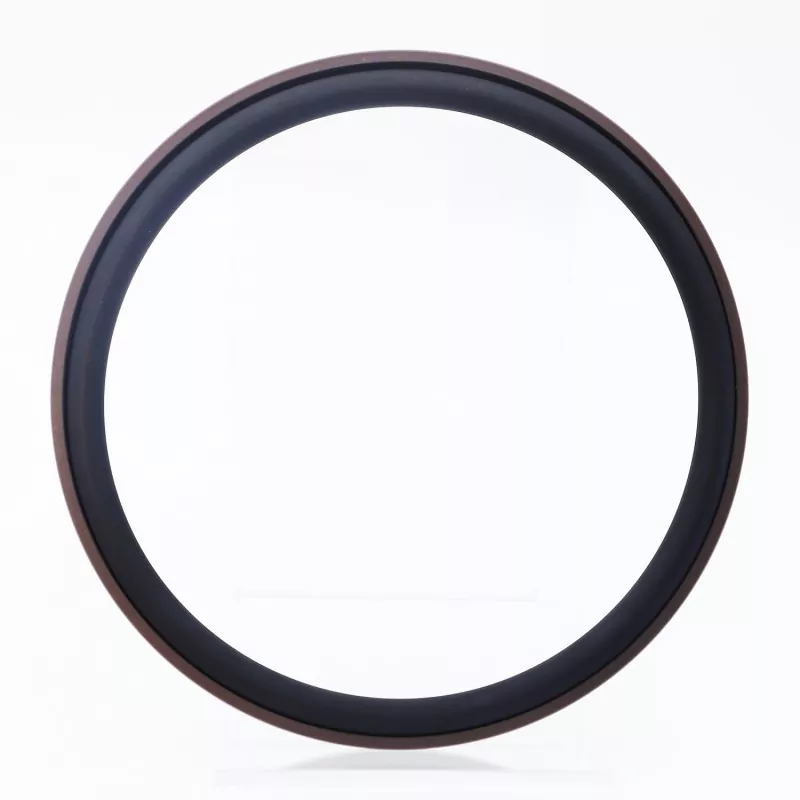

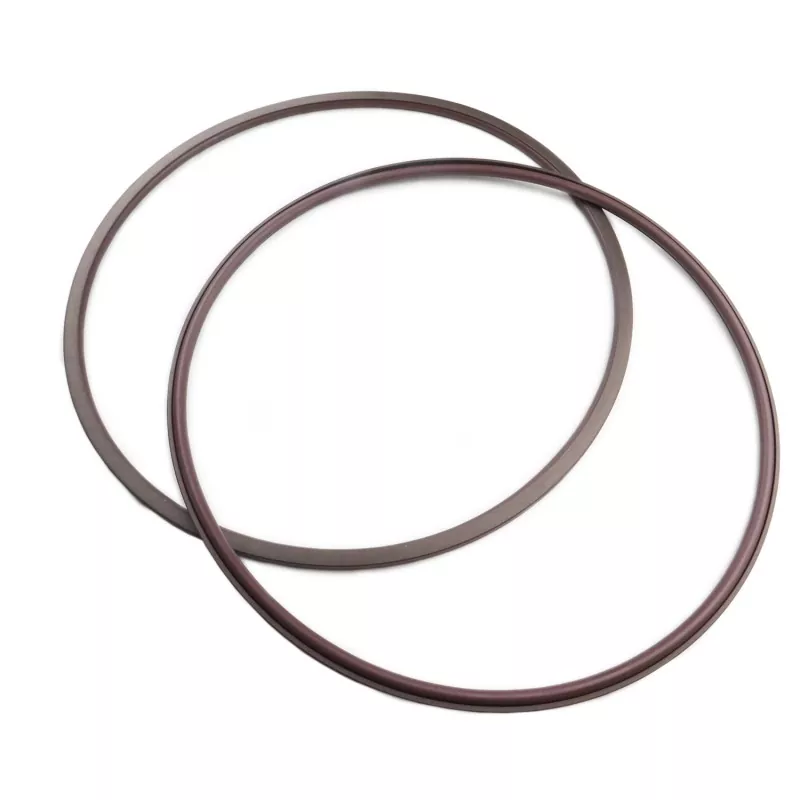

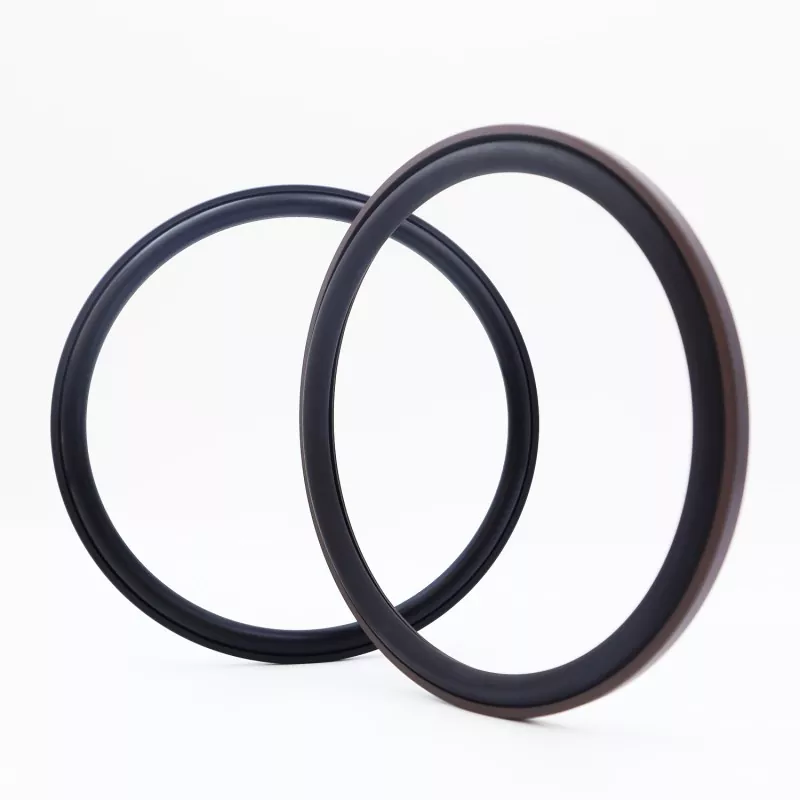

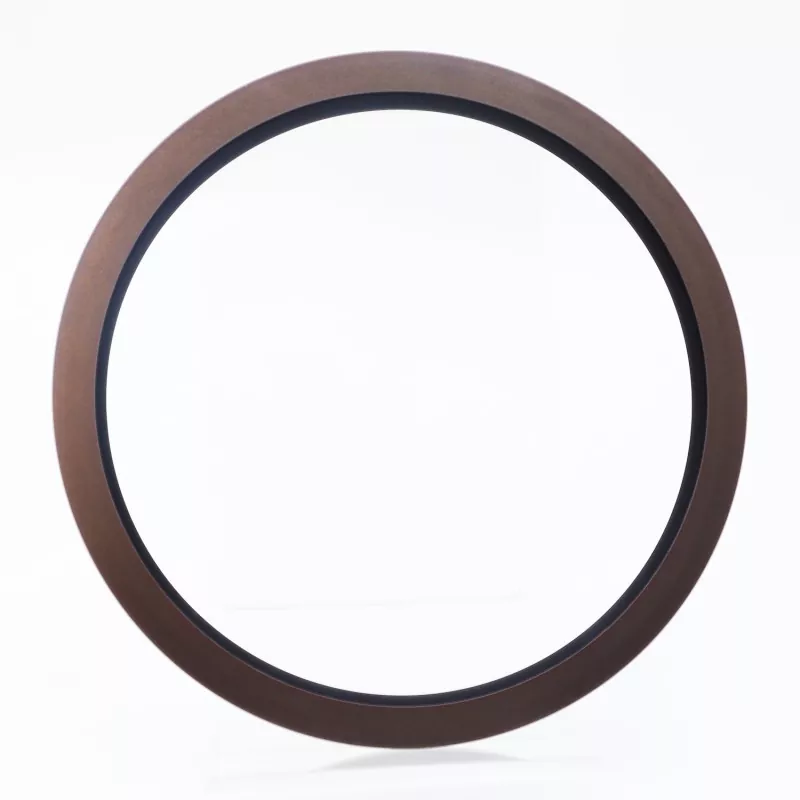

Комбинираната заптивка со аксијален чекор се состои од правоаголен заптивен прстен направен од наполнет тефлонски и гумен О-прстен; тој е дизајниран за еднонасочни статичко заптивање, како што се аксијални (крајно лице) и прирабнички заптивки. Се одликува со долг работен век, одлични перформанси на запечатување, отпорност на високи и ултра-високи притисоци и компактен структурен отпечаток; погоден е и за апликации за запечатување под притисок на вода. Достапен е во две верзии: RC2871-A (за внатрешен притисок) и RC2871-B (за надворешен притисок).
Ефективното запечатување се постигнува преку континуираната сила на држење генерирана од претходно компресија на О-прстенот, обезбедувајќи само-енергетски ефект на запечатување каде што перформансите на запечатување се подобруваат како што се зголемува средниот притисок. Прирабничкиот дизајн на страната на заптивниот прстен ефикасно го спречува истиснувањето на О-прстенот, овозможувајќи му лесно да се справи со условите под висок притисок и ултра-висок притисок, додека останува компатибилен со средини за запечатување под притисок на вода.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Средно |
|
≤300 |
-35 до +100 (со NBR О-прстен) |
- |
Хидраулично масло, емулзија, вода итн. |
|
-20 до +200 (со FKM О-прстен) |
Оваа заптивка се состои од правоаголен тефлонски заптивен прстен и О-прстен; О-прстенот обезбедува преткомпресија, генерирајќи ја силата на стегање потребна за да се постигне запечатување. Под притисок, оваа сила на стегање се зголемува - што значи дека колку е поголем притисокот, толку се подобри перформансите на запечатувањето. Благодарение на дизајнот на страничната прирабница на прстенот за влечки, О-прстенот е спречен да се истиснува, што му овозможува на заптивката да издржи високи притисоци.
Сите спецификации во опсегот на параметрите се достапни.
|

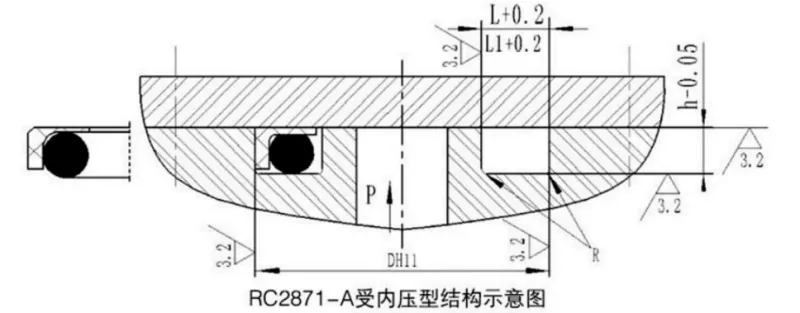

Опсег на надворешен дијаметар D H11 |
Длабочина на жлебот ч-0,05 |
Ширина на жлебот L+0,2 |
Ширина на жлебот L1 + 0,2 Притисок > 80 MPa |
Радиус на аголот Rmax |
Дијаметар на жица со О-прстен направи |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Сите спецификации во опсегот на параметрите се достапни.
|

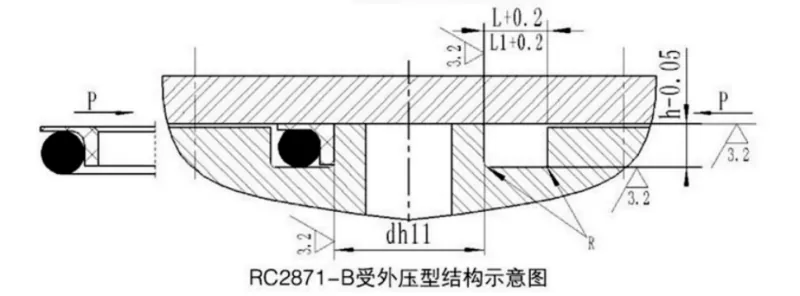

Опсег на внатрешен дијаметар dh11 |
Длабочина на жлебот ч-0,05 |
Ширина на жлебот L+0,2 |
Ширина на жлебот L1 + 0,2 Притисок > 80 MPa |
Радиус на аголот Rmax |
Дијаметар на жица со О-прстен направи |
|
5-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
