Ние сме посветени да обезбедиме решение за „трајно на отпорност на заштита-притисок“ за секое сценарио за кое се потребни вртења на ротациони заптивки. Преку 200+ формули за материјали и структурни патенти, им помагаме на клиентите да ги намалат стапките на неуспех и да постигнат оптимизација на TCO. Целата серија на модели на производи е многу разновидна. Можете да изберете според реалните потреби или да ги прилагодите вртените ротациони пломби од нас.

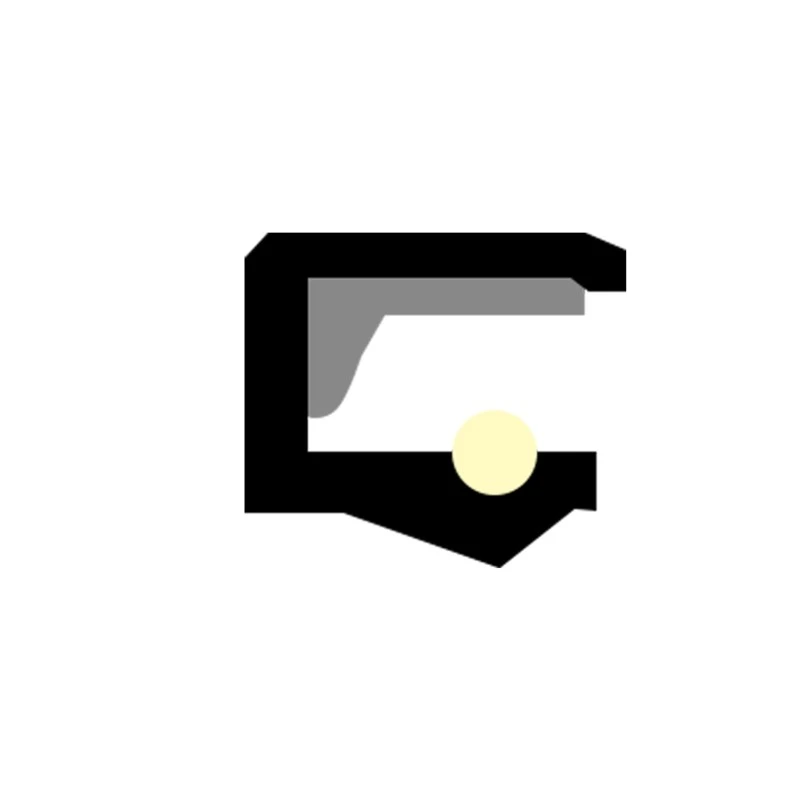

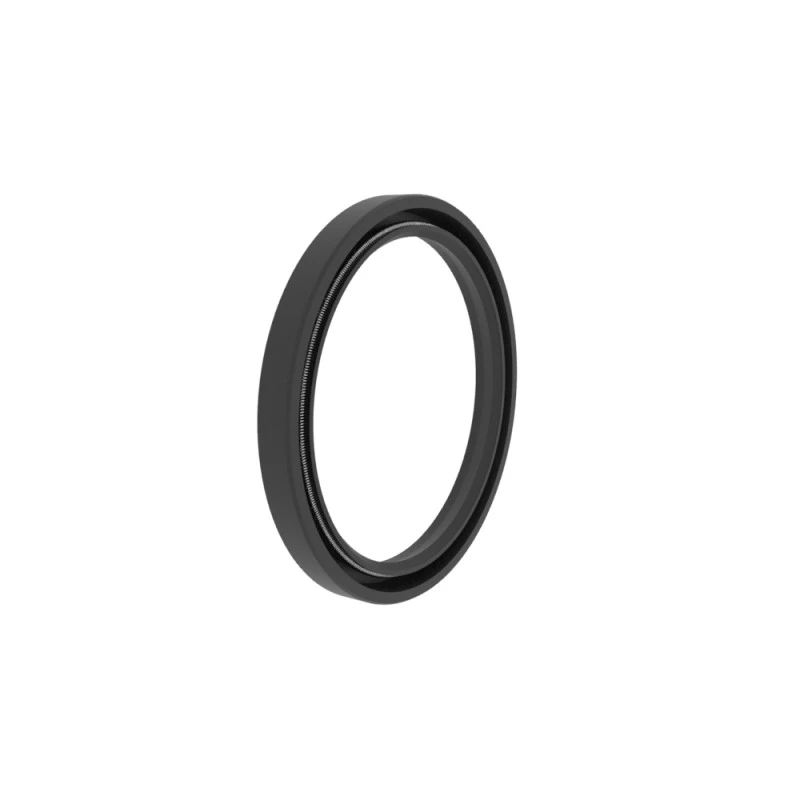

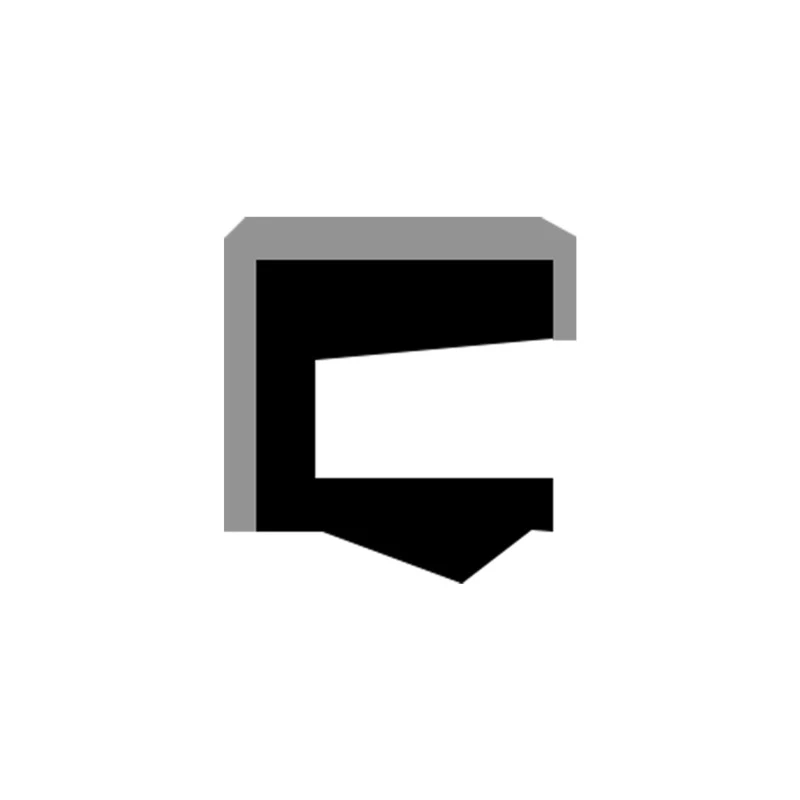

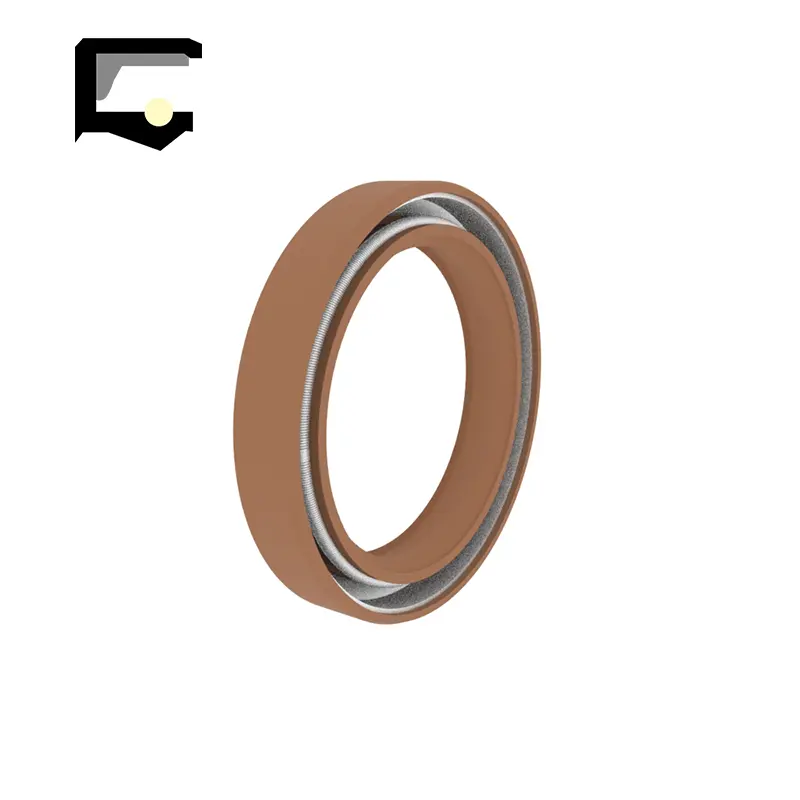

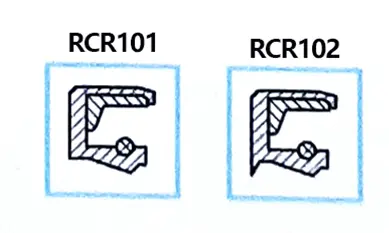

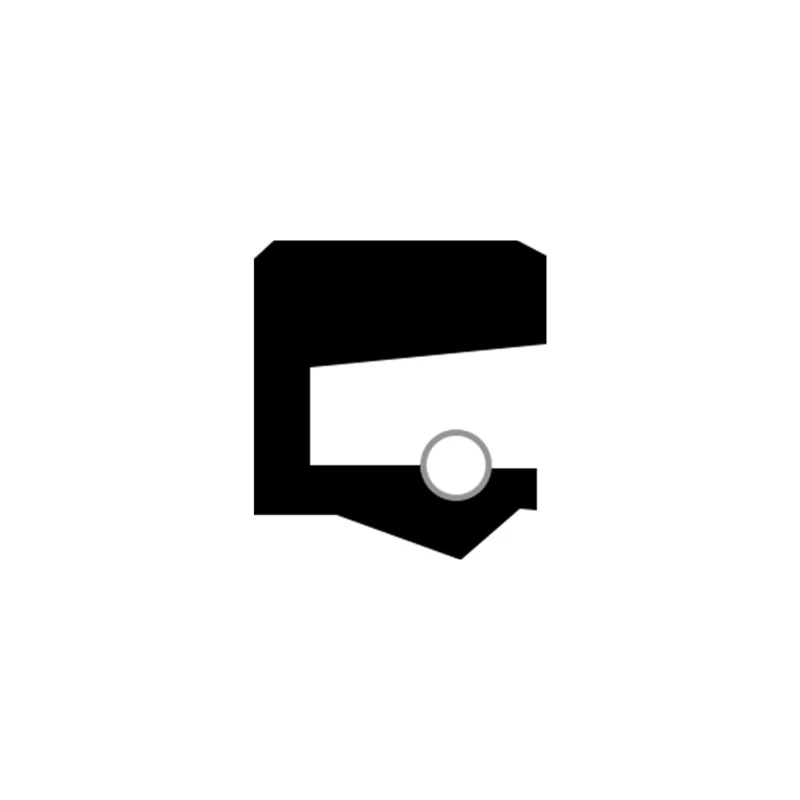

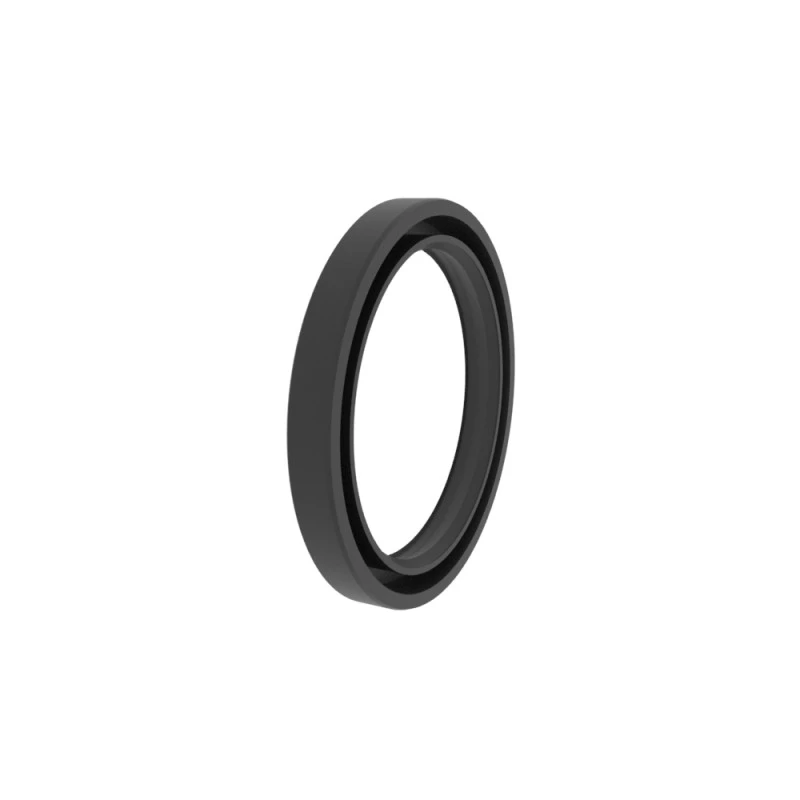

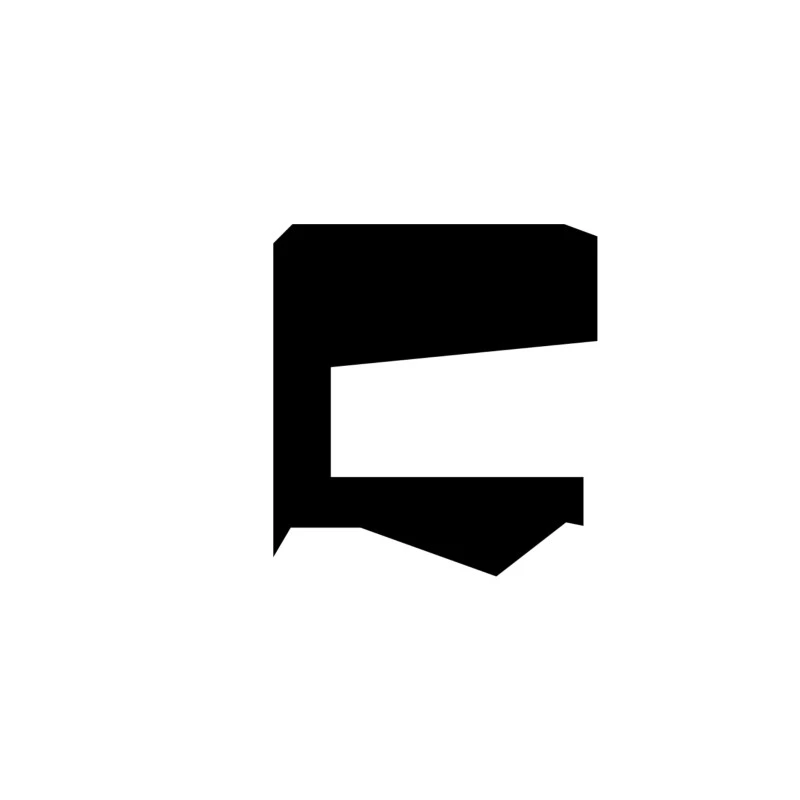

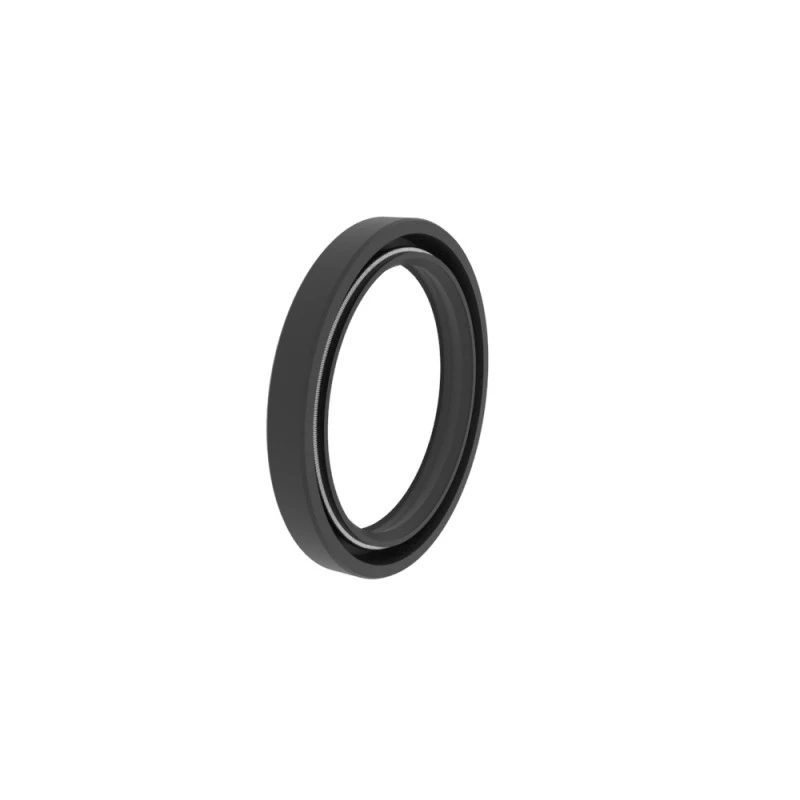

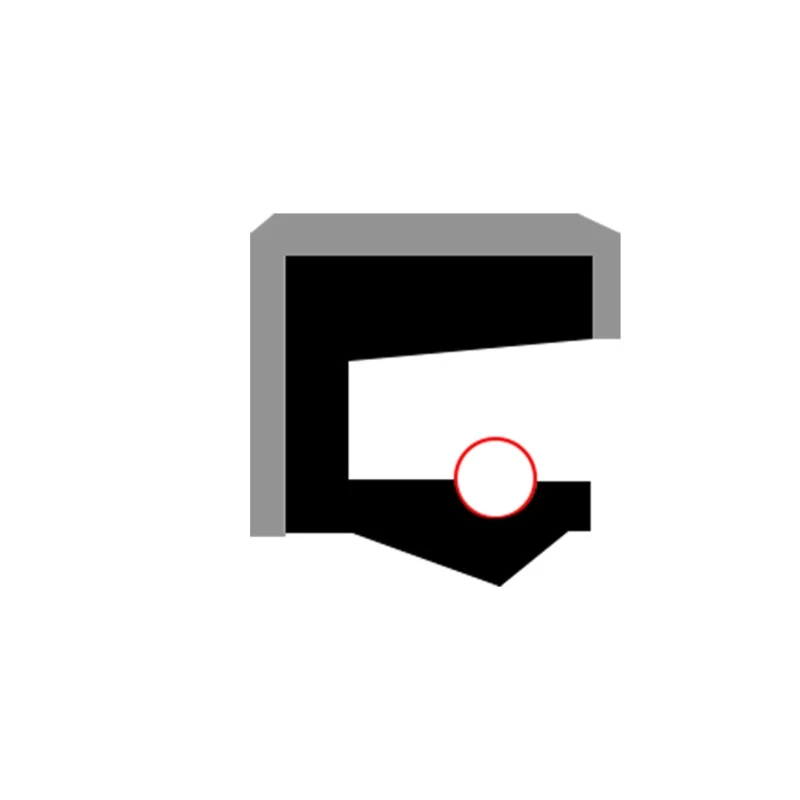

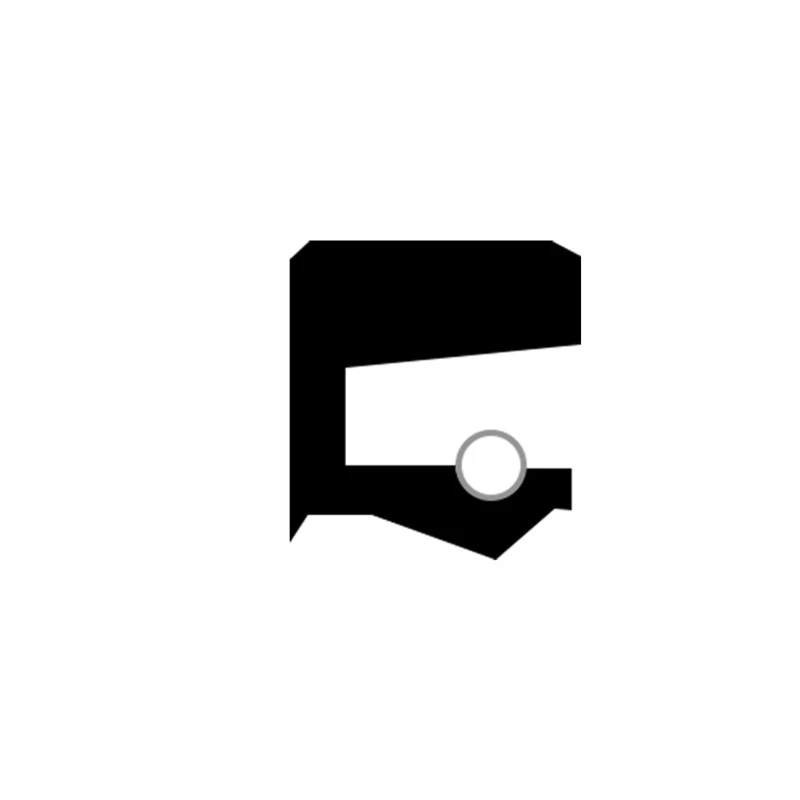

RCR101 Ротари скелет единечен заптивка за усни, единечна дејство, аксијална инсталација на отворен жлеб, широко користена, претежно користена како заштитен елемент за лежиштата.

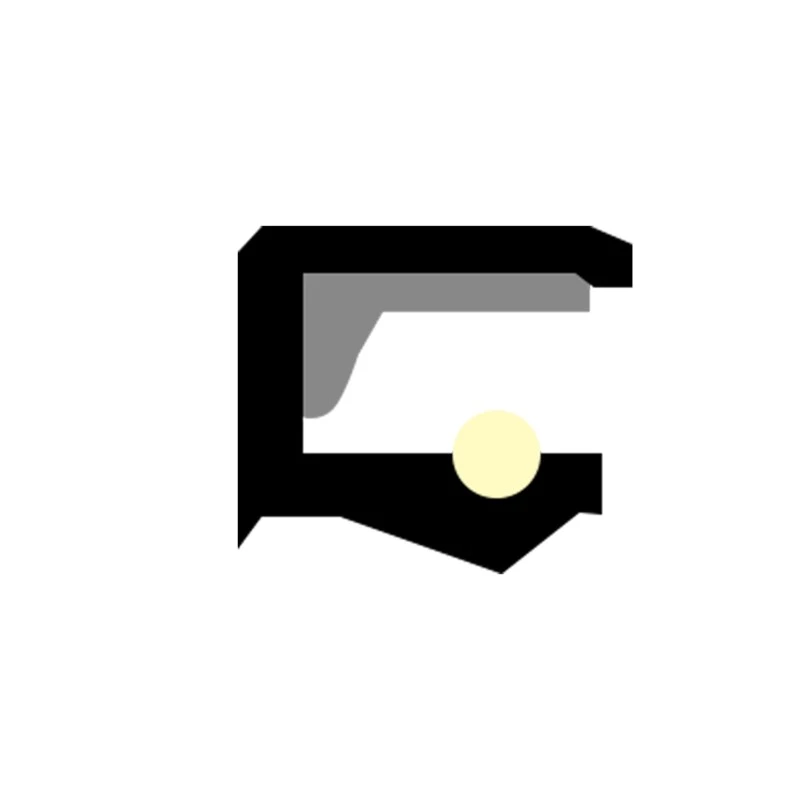

RCR102 Ротари скелет двојно заптивка на усните, единечно дејство, со помошна помошна усна, аксијална инсталација на отворен жлеб, широко користена, претежно се користи како заштитен елемент за лежиштата.

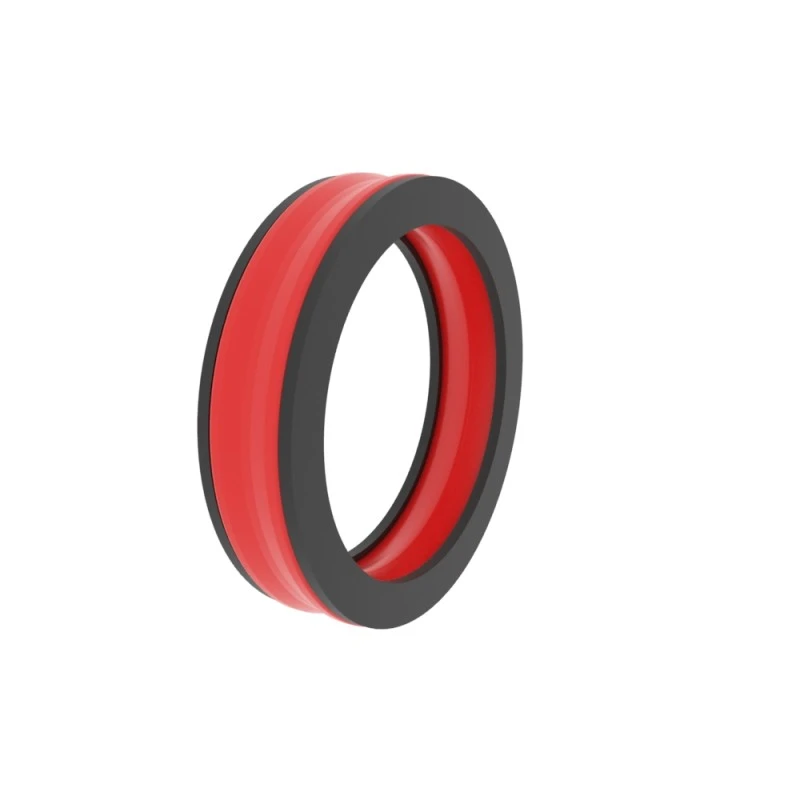

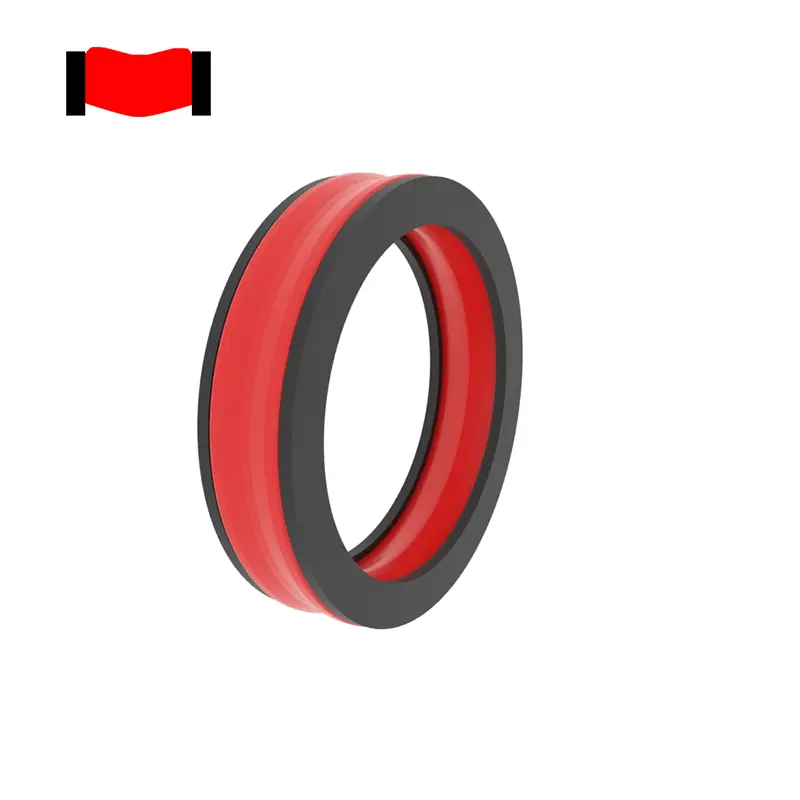

RCR103 Ротари заптивка, двојно дејство, со прстен за поддршка, подобар ефект на запечатување под услови на запечатување со висок притисок.
RCR104, RCR105 Ротари заптивка, двојно дејство, тесен жлеб, стабилно вградување на жлебот и површина за запечатување.

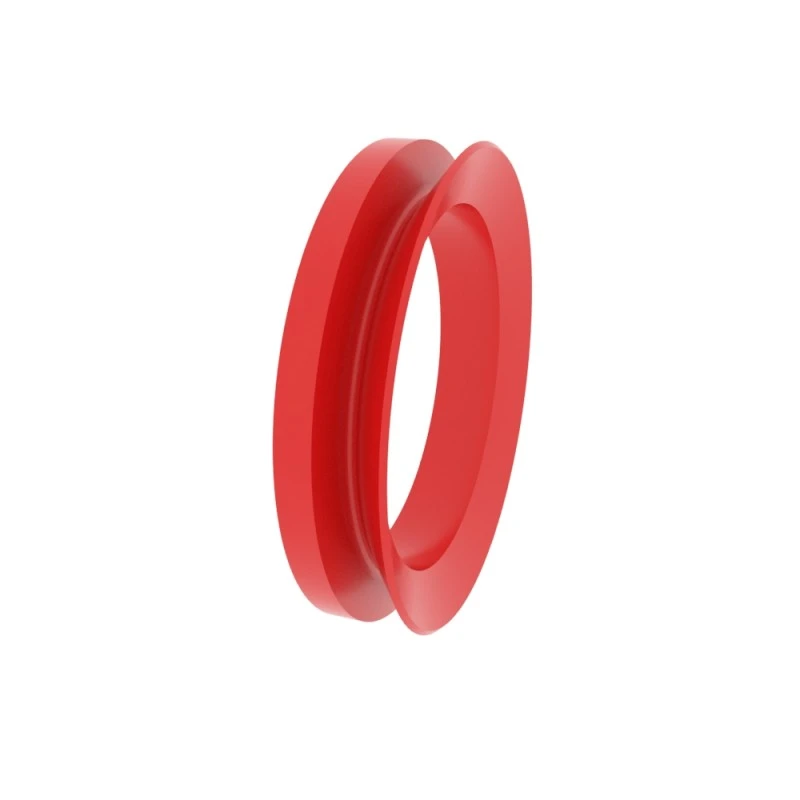

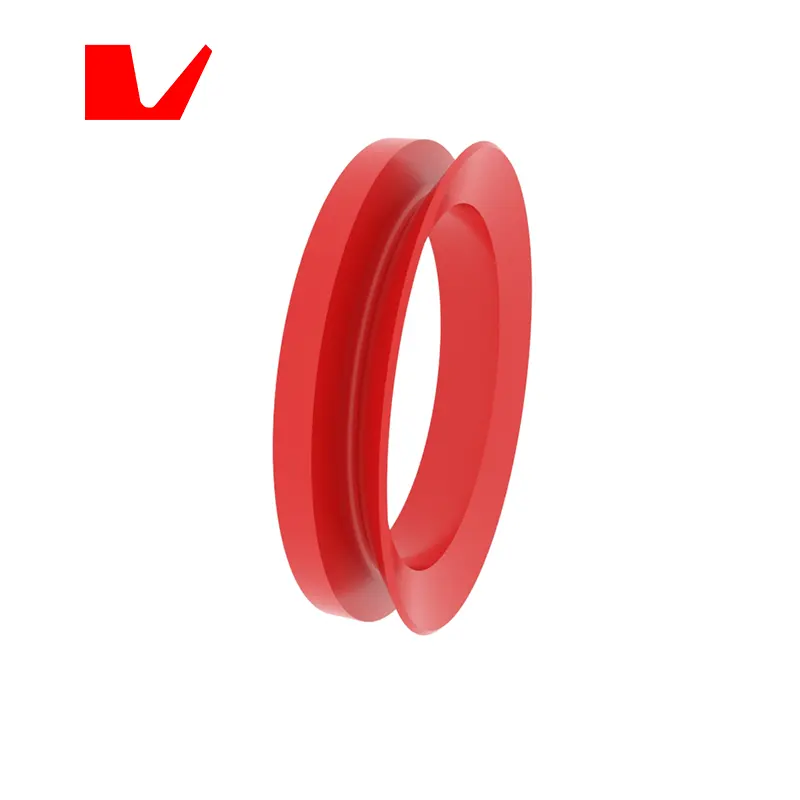

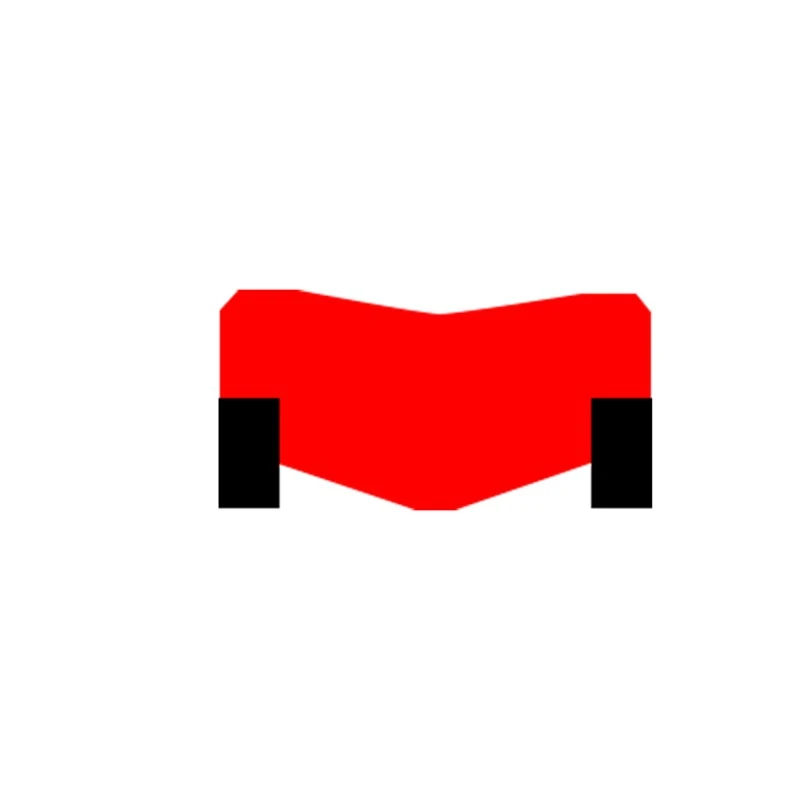

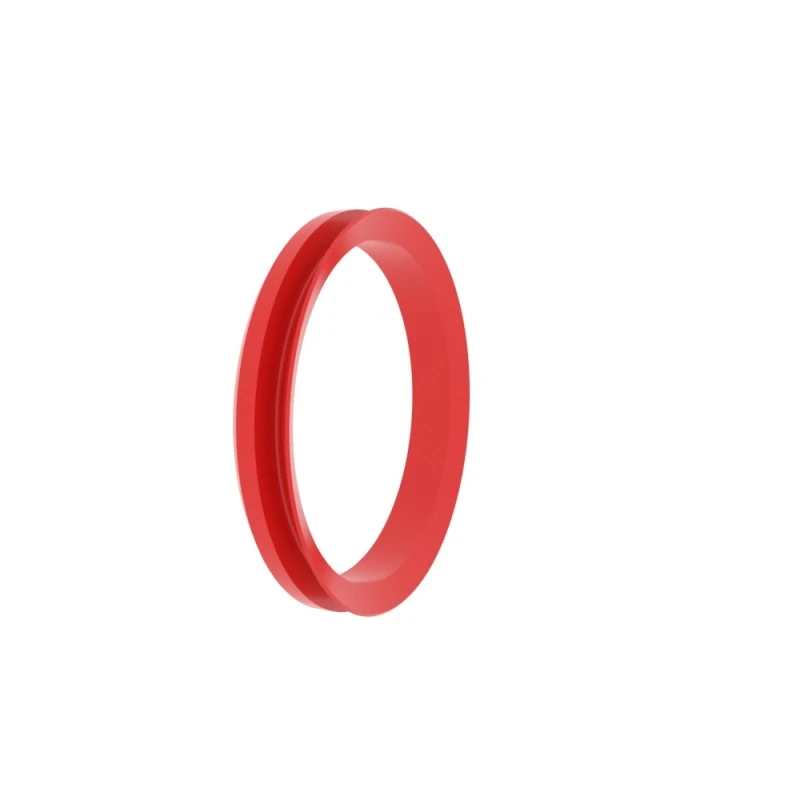

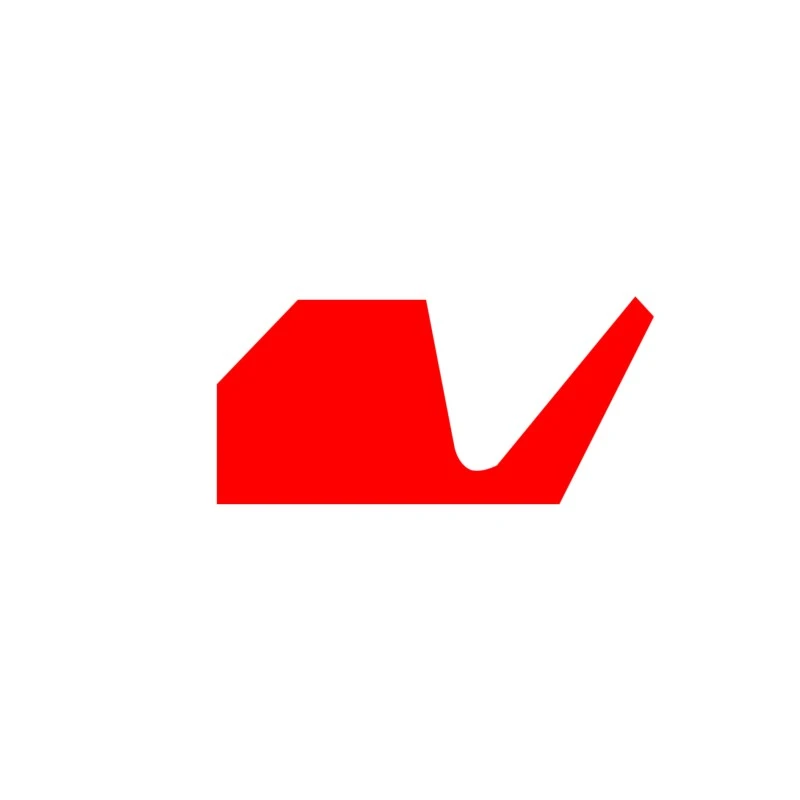

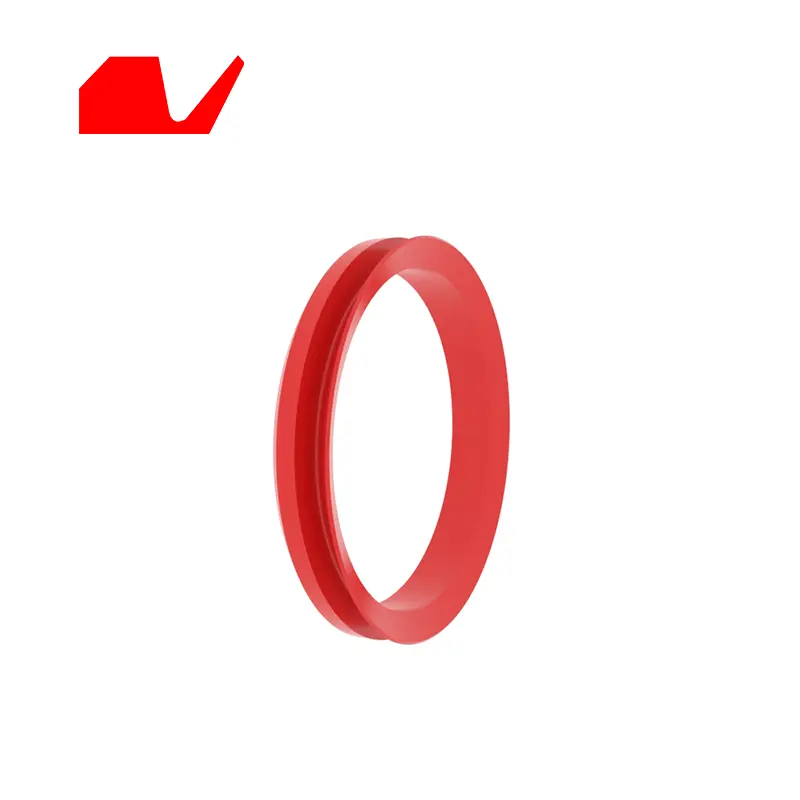

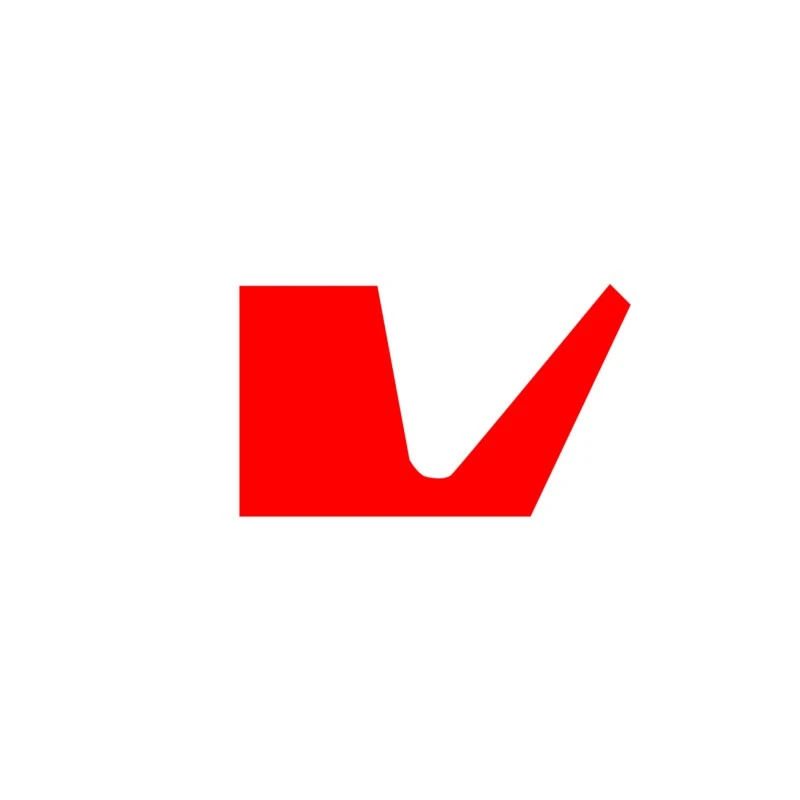

RCR106, RCR107 V ротирачки заптивка во форма, аксијално движење, голем еластичен модул, отпорност на триење, прашина, загадувачи, прскање на вода, прскање на маслото, итн.

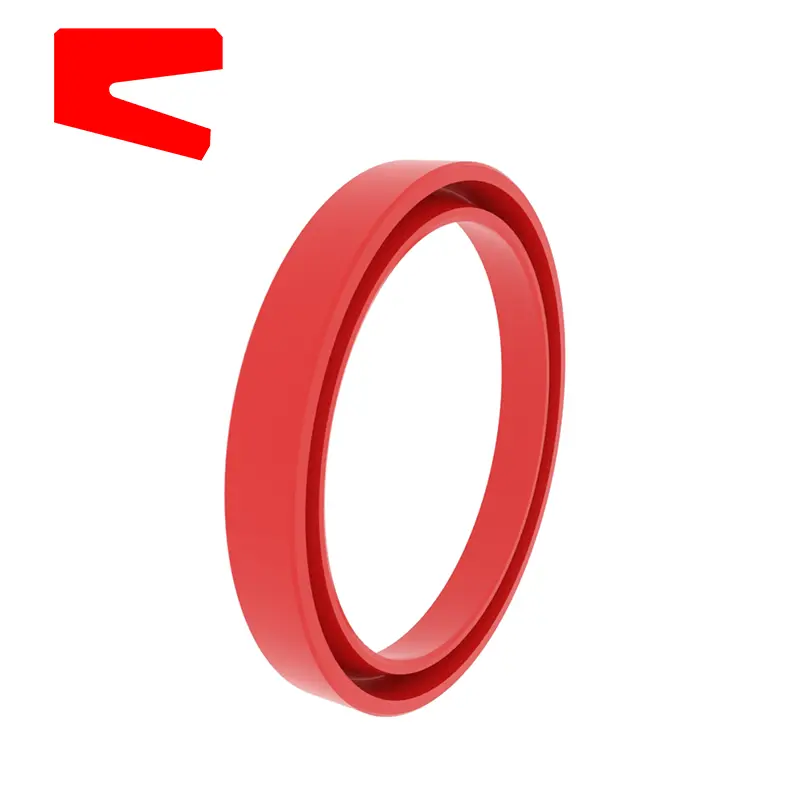

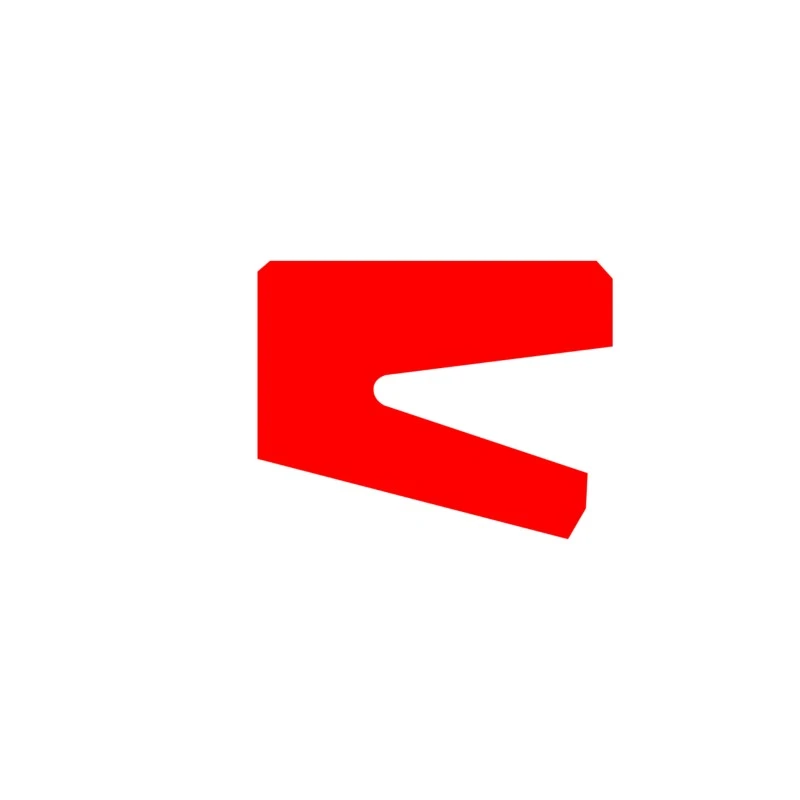

RCR108 Ротари заптивка, единечна глума, без пролет, мешање на внатрешни и надворешни усни се одредува според различни услови за работа.

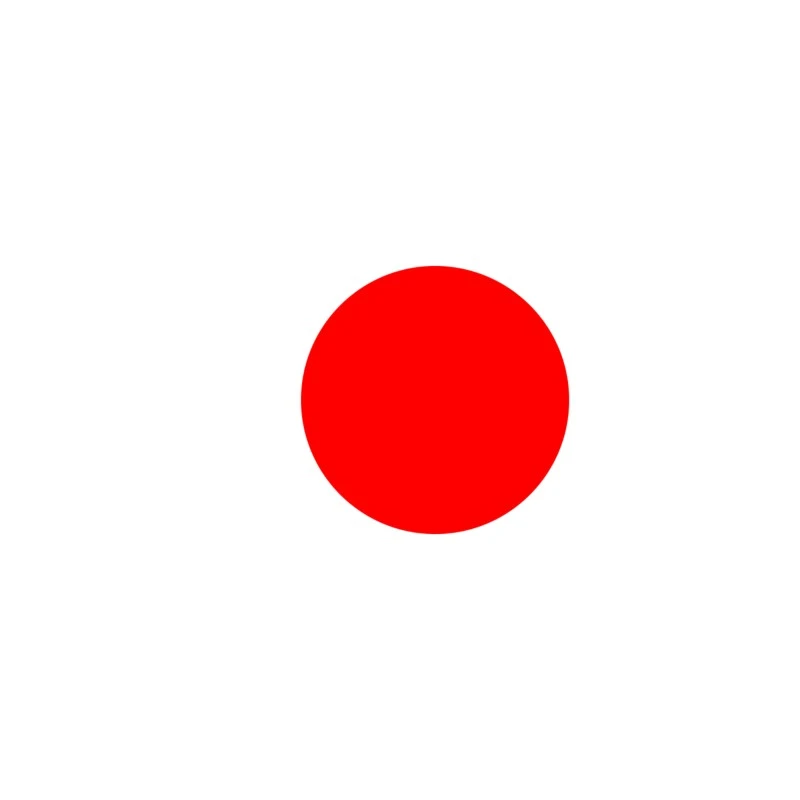

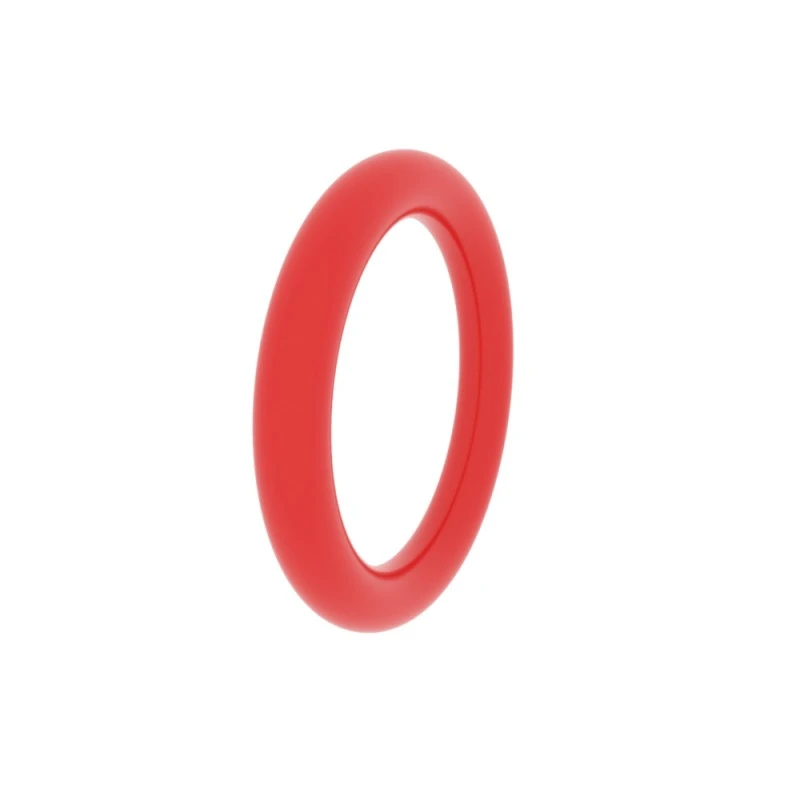

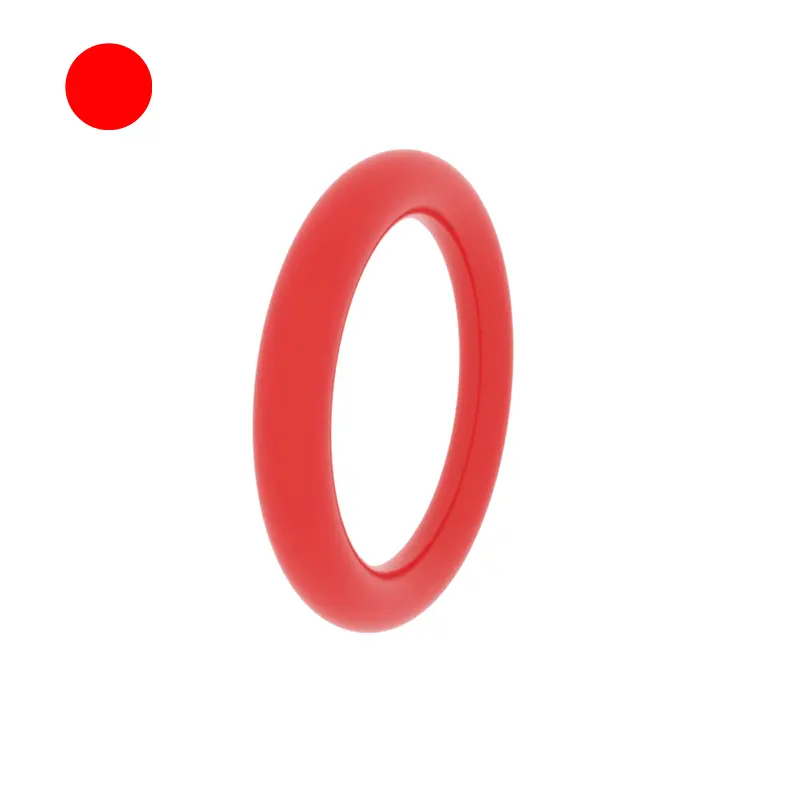

RCR109 O-прстен, еластичен прстен претежно се користи за статичко запечатување или динамично запечатување, флексибилна температурна средна селекција. За детални жлебови, погледнете го примерокот О-прстен.

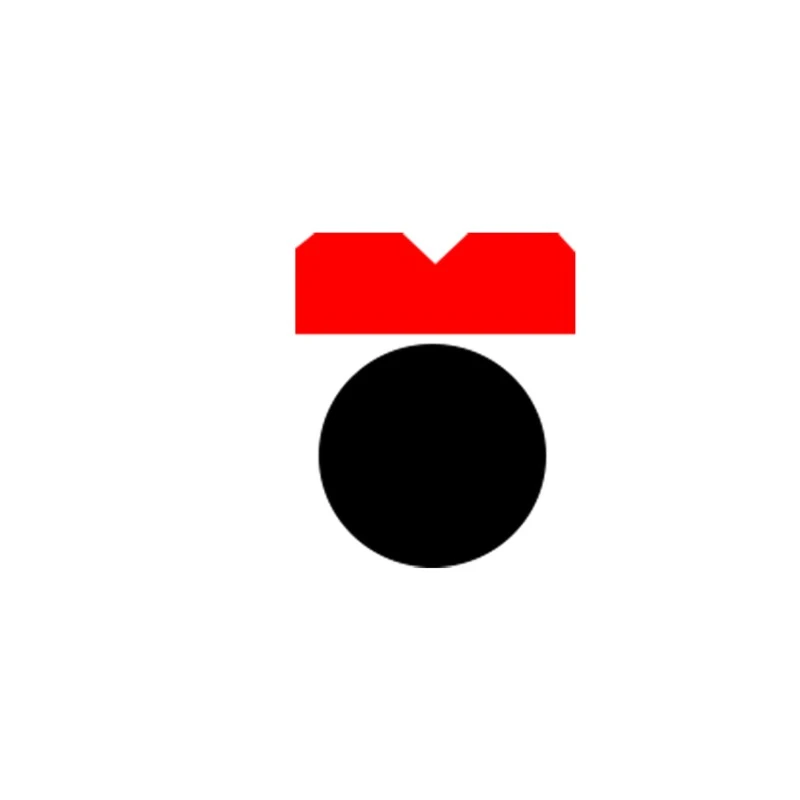

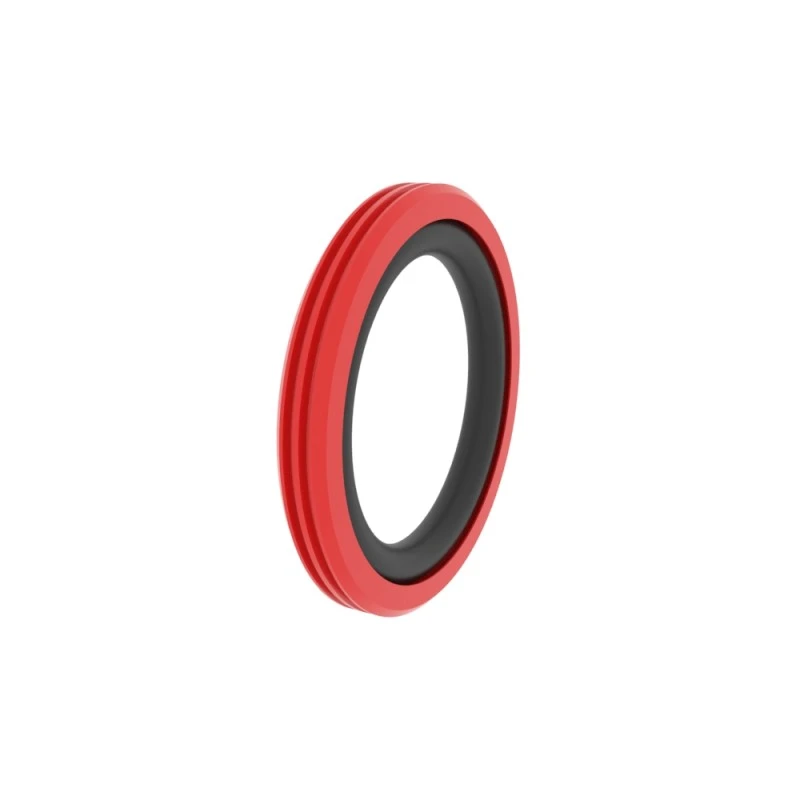

RCR110 Ротари тетрафлуороетилен заптивка за вратило, двојно дејство, погоден за тесни жлебови.
RCR111 Ротари тетрафлуороетилен заптивка за дупка, двојно дејствување, погоден за тесни жлебови.
RCR112 Ротари заптивка, двојно дејство, тесен жлеб, погоден за подмачкани услови за работа.
RCR113 Ротари заптивка, двојно дејство, со прстен за поддршка, стабилно вградување на жлебот, овозможувајќи поголем јаз на истиснување и притисок, претежно користени на ротирачката вратило на опрема за ископување.

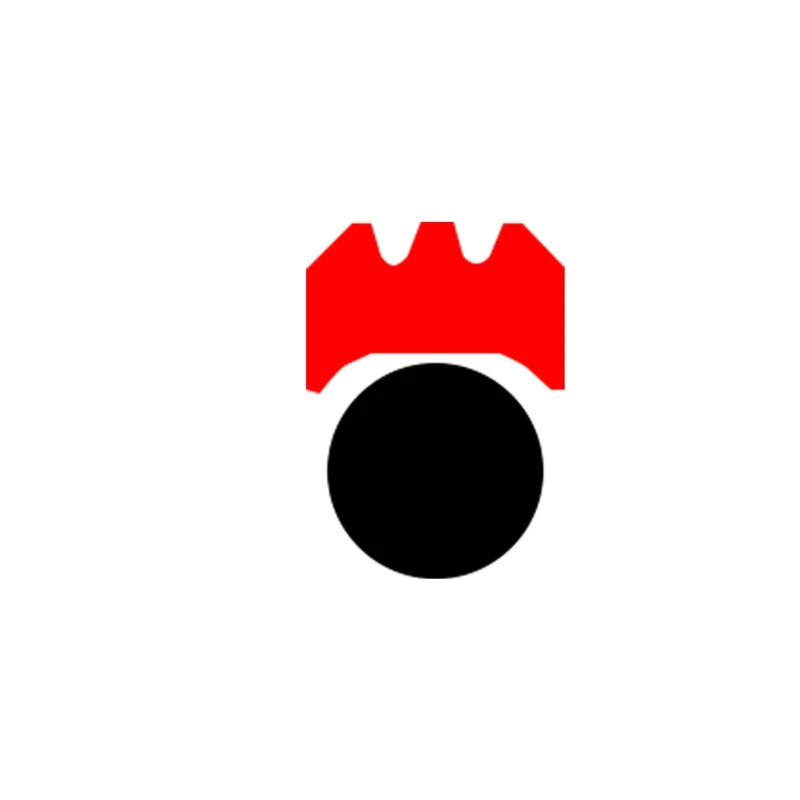

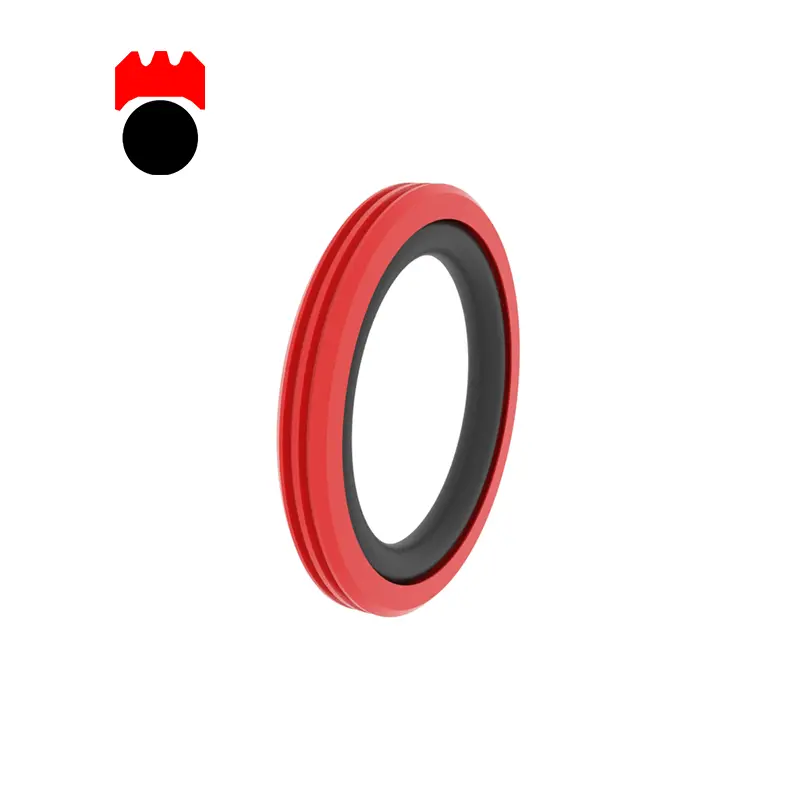

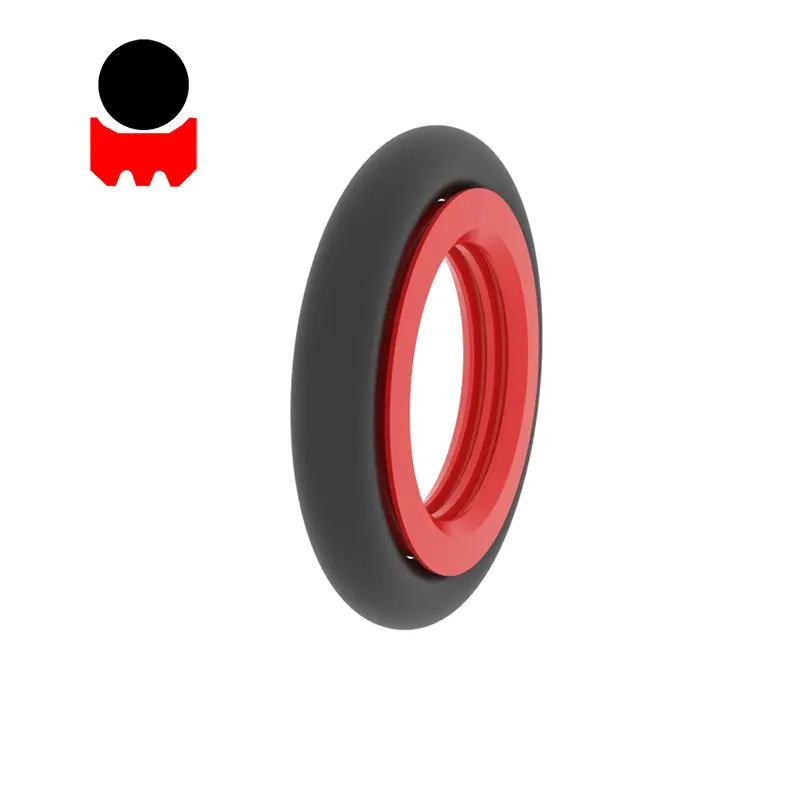

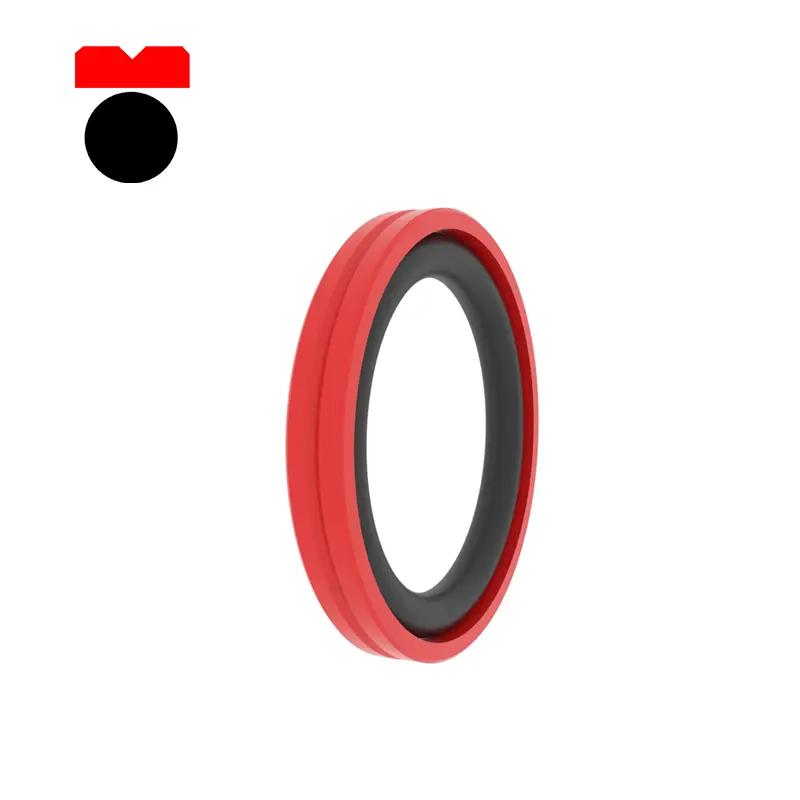

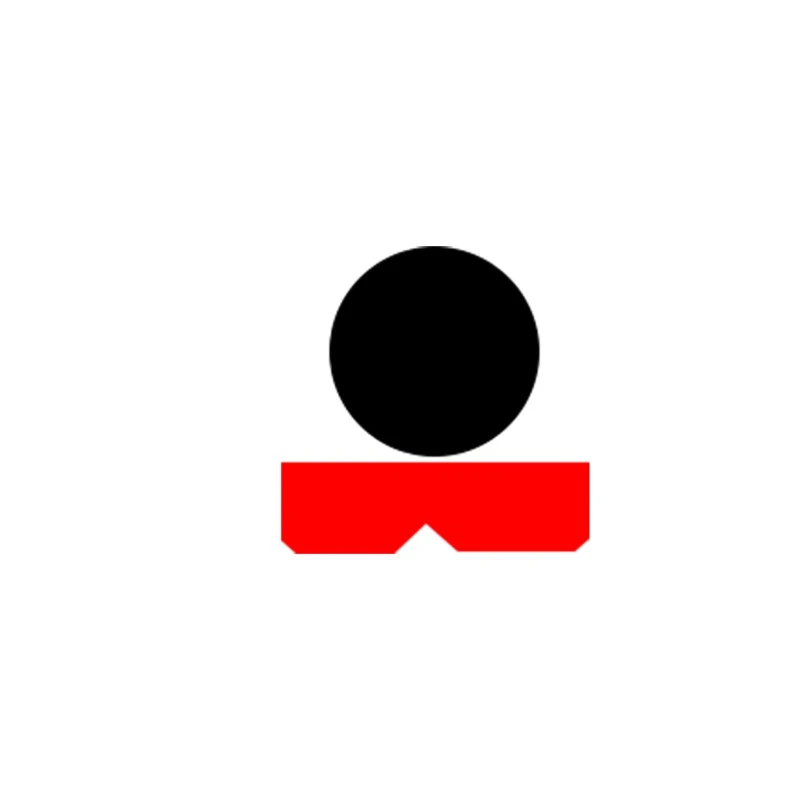

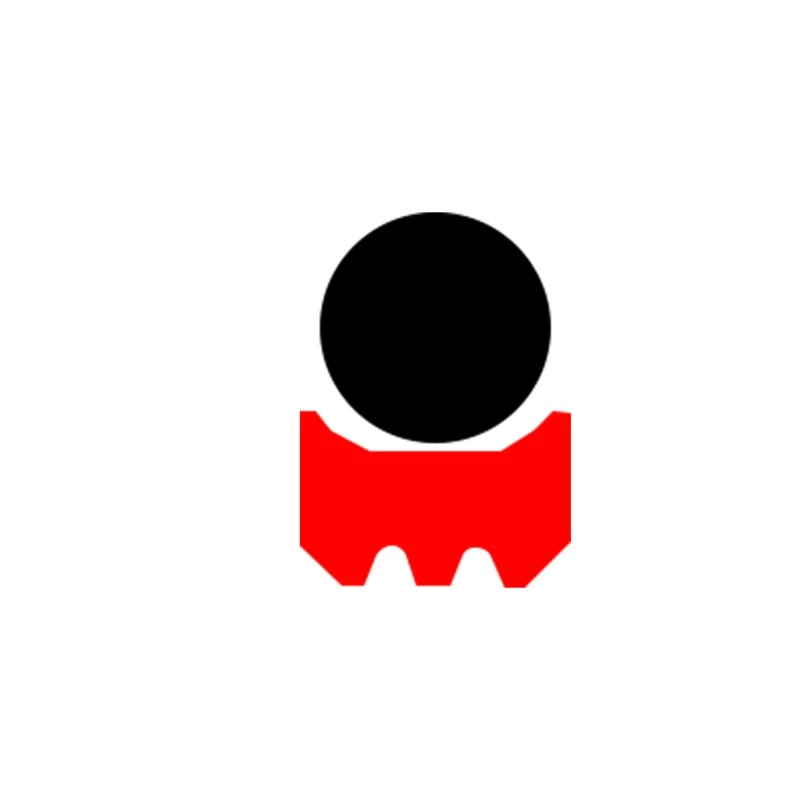

RCR115 Ротари тетрафлуороетилен заптивка за вратило, двојно дејство, ниско триење, анти-страничен висок притисок, анти-висока температурна корозија.

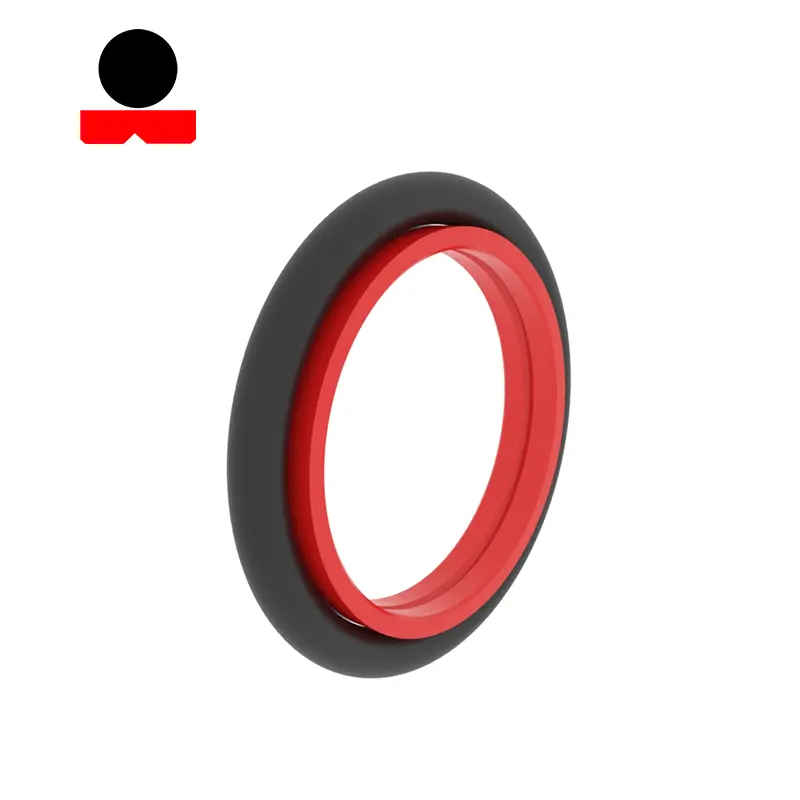

RCR116 Ротари тетрафлуороетилен заптивка за дупка, двојно дејство, ниско триење, анти-страничен висок притисок, анти-висока температурна корозија.

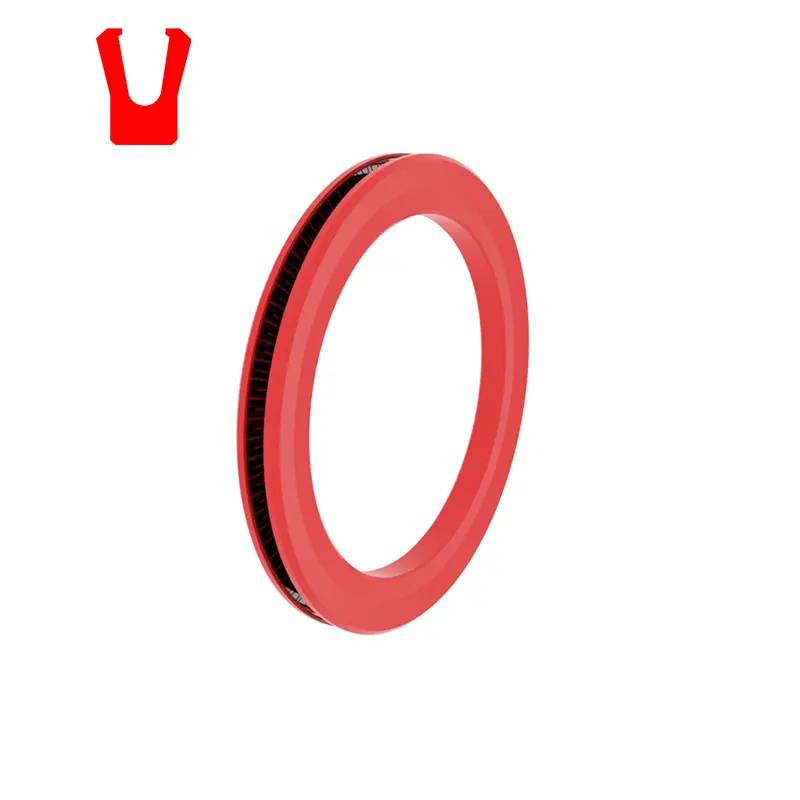

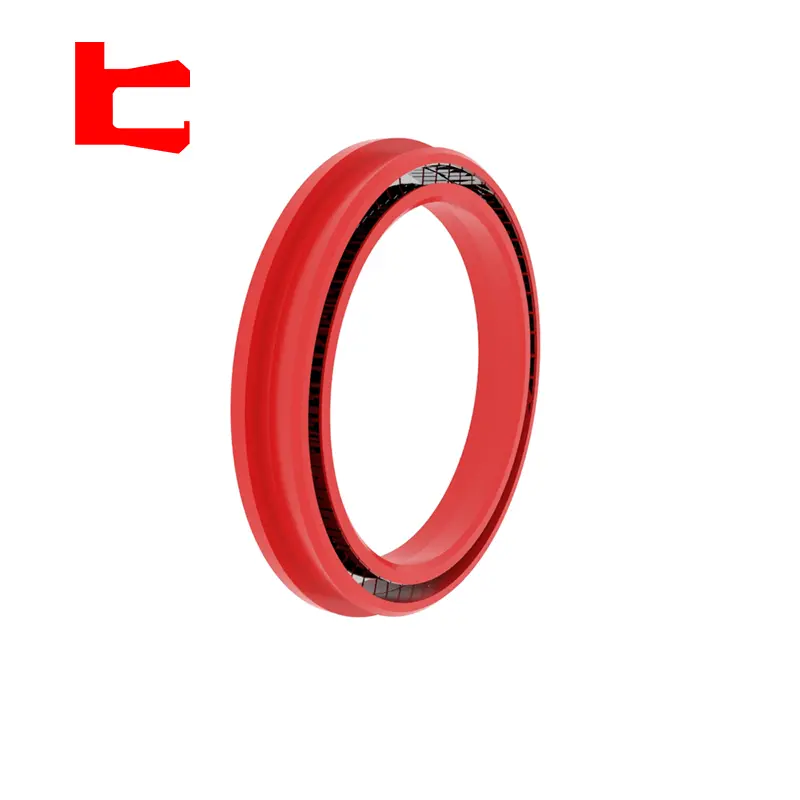

RCR117, RCR121 ROTARY PTFE заптивка, со Mander Spring, единечно дејство, отпорност на корозија на висока температура, погодна за релативно голема брзина и висок притисок.
RCR118 End Ptfe Rotary Seal, со Mander Spring, единечно дејство, отпорност на корозија на висока температура, претежно користена во хемиската индустрија.

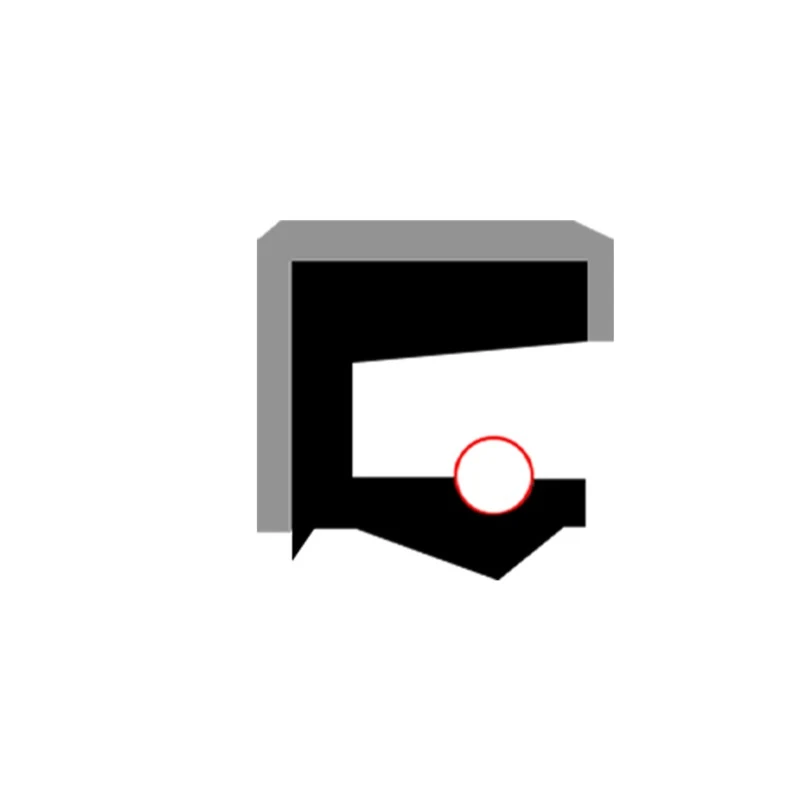

RCR119 Ротари скелет единечен заптивка за усни, единечна дејство, аксијална инсталација на отворен жлеб, широко користена, претежно користена како заштитен елемент за лежиштата.
RCR201, RCR202 Ротари скелет Двоен усна заптивка, единечно дејство, со испреплетена помошна усна, аксијална инсталација на отворен жлеб, широко користена, претежно користена како заштитен елемент за лежиштата.
RCR203, RCR204 Ротационен скелет без единечна заптивка за усни, единечна дејствување, аксијална фиксна инсталација на аксијална отворена жлеб, најмногу се користи во тешки индустрии, како што се металургија и бродоградба.
RCR205 отсечен ротационен скелет без единечен усна заптивка, единечна дејствување, аксијална фиксна инсталација на аксијален отворен жлеб, најмногу се користи во тешки индустрии, како што се металургија и бродоградба.
RCR206, RCR207 отсечен ротационен рамка со единечна усна заптивка, единечна дејствување, аксијална фиксна инсталација на аксијално отворено жлеб, најмногу се користи во тешки индустрии, како што се металургија и бродоградба. Погоден за запечатување со мала брзина, медиумот за запечатување е маст базирана на литиум.
Карактеристики и апликации на производи:
Главни апликации

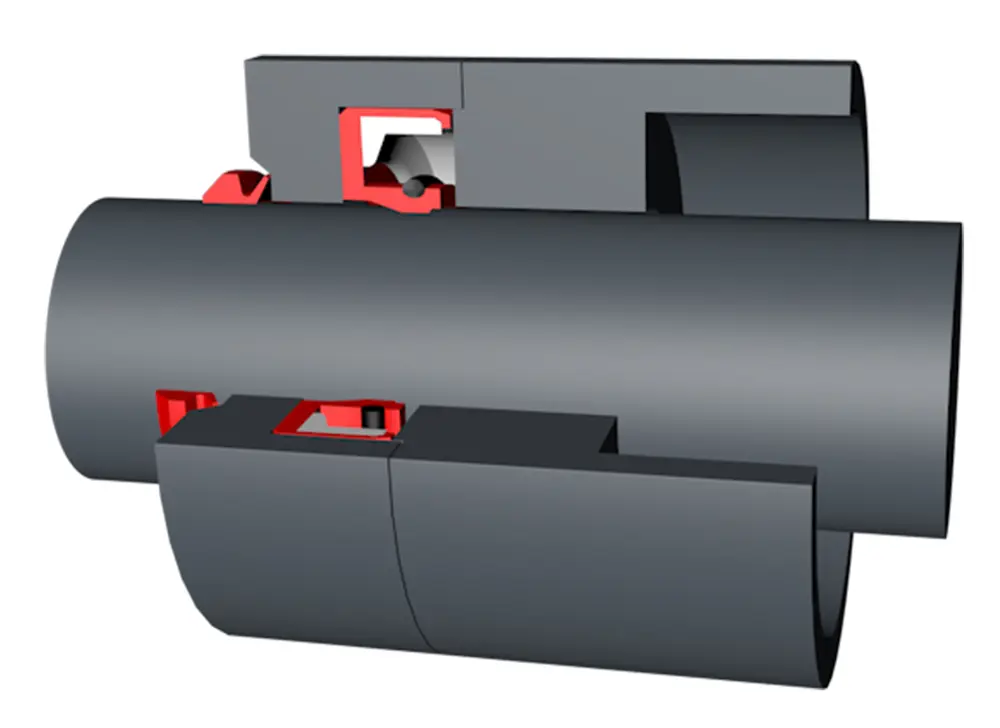

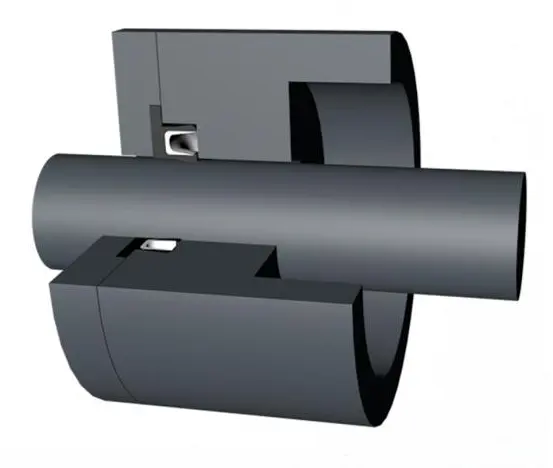

Свртувањето на ротационите заптивки е погодно за запечатување на ротирачкото вратило, запечатување на ротирачкото вратило, багери, грабнувачи, ротирачки споеви, ротациони дистрибутери и овој вид заптивка често се користи во нафтата и хемиската индустрија
Предности
Свртувањето на ротационите заптивки имаат широк спектар на прилагодливи медиуми и температурни опсези, добар ефект на запечатување, отпорност на висок притисок, мала големина на пресек, отпорност на хидрауличко масло, ниско триење и без феномен на стапчиња.
RCR101
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за нарачки
Модел: RCR101
Големина на жлебот: 100x115x8
Материјал: NBR/POM
Тип на печат: RCR101, RCR102
Главна апликација: Погодно за запечатување на крајот на ротирачкото вратило
Предности: Погодно за широк спектар на медиуми, широк опсег на температура и добар ефект на запечатување
Материјал: Полиуретан, гума/полиоксиметилен
|

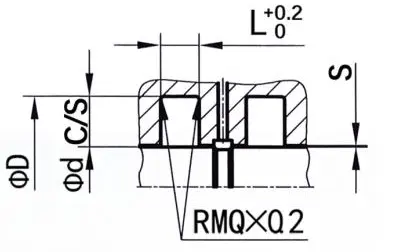

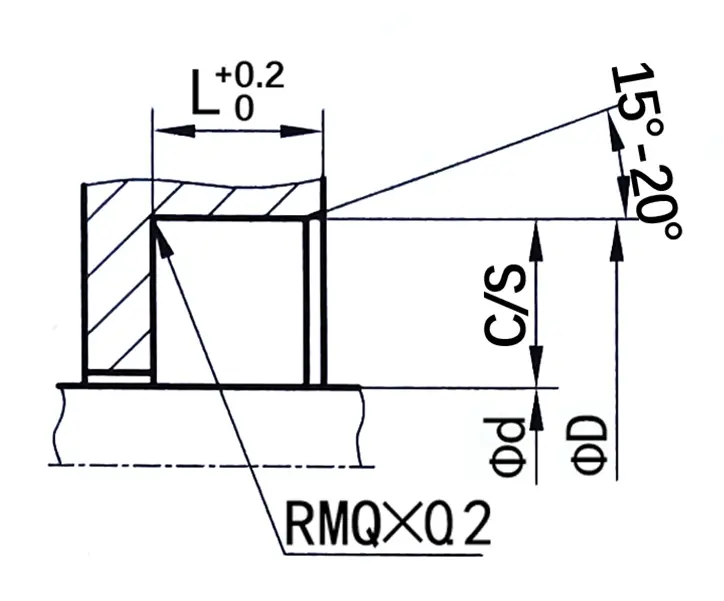

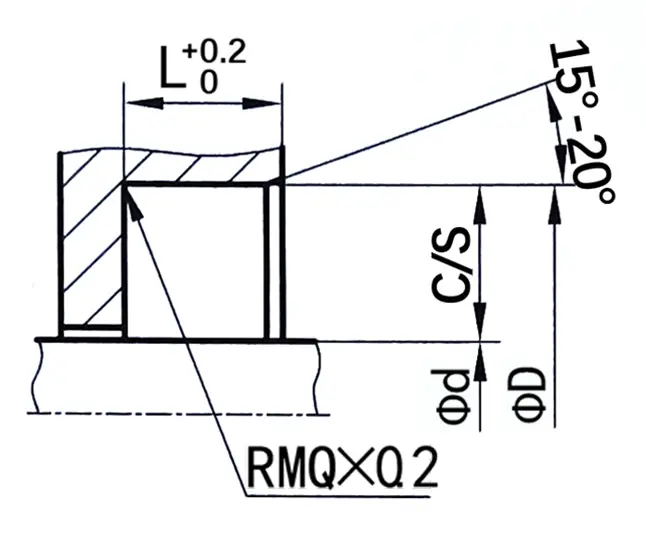

Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат ротирачки заптивки со која било големина во опсегот на големината)) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
800 ＞ |
Φd+50 |
22 |
25 |
|||
RCR115
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за нарачки
Модел: RCR115
Големина на жлебот: 100x111x4.2
Материјал: PTFE4+NBR
Тип на печат: RCR115

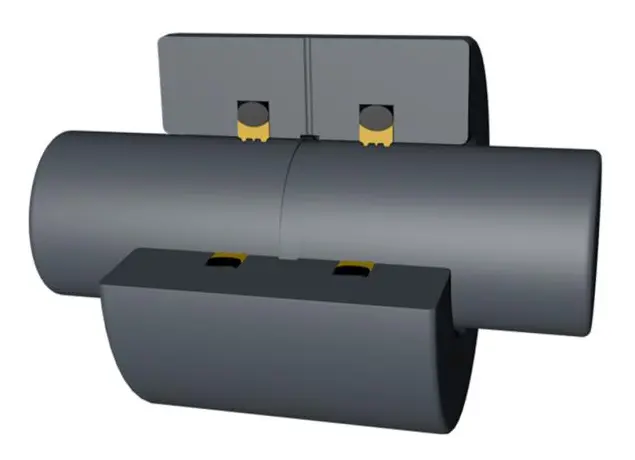

Главна апликација: Погодно за заптивки на ротационите вратило, багери, грабнувачи, вртливи зглобови.
Предности: Може да се спротивстави на висок притисок, има мала големина на пресек, е отпорен на хидраулично масло, има мало триење и нема феномен на стапчиња.
Материјал: Тетрафлуороетилен + нитрилна гума или флуороруббер
|

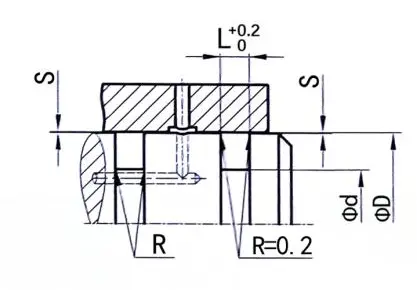

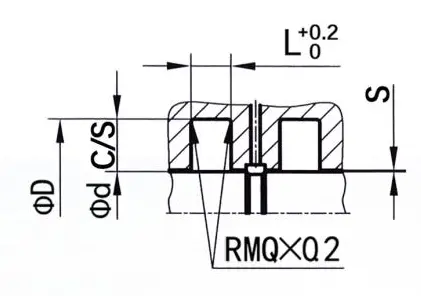

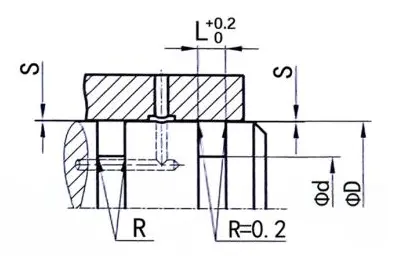

Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат ротирачки заптивки со која било големина во опсегот на големината)) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Максимален јаз на истиснување s |
||
|
100bar |
200Bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за нарачки
Модел: RCR116
Големина на жлебот: 100x89x4.2
Материјал: PTFE4+NBR
Тип на печат: RCR116
Главна апликација: Погодно за заптивки на ротационите вратило, багери, грабнувачи, ротирачки зглобови, ротирачки дистрибутери.
Предности: Тој е погоден за широк спектар на медиуми и температура, има добар ефект на запечатување, мала големина на пресек, силна отпорност на хидраулично масло, ниско триење и без феномен на лизгање.
Материјал: Тетрафлуороетилен + нитрилна гума или флуороруббер
|
Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат ротирачки заптивки со која било големина во опсегот на големината)) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
О-прстен |
Максимален јаз на истиснување s |
||
|
100bar |
200Bar |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

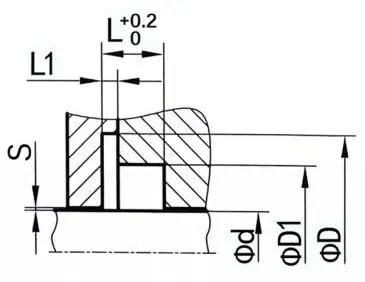

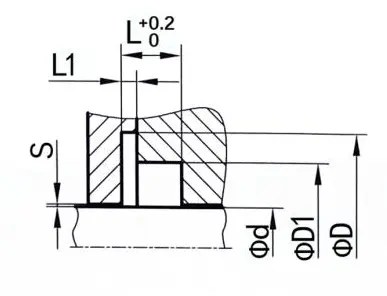

RCR117
Големина на нарачката
Φd ...... надворешен дијаметар
Φd1 ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
L1 ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за нарачки
Модел: RCR117
Големина на жлебот: 100x117.5x110.5x7.1x1.8
Материјал: PTFE4+V.
Тип на печат: RCR117
Главна апликација: Погоден за запечатување на крајот на ротирачкото вратило, овој вид на заптивка често се користи во нафтената и хемиската индустрија
Предности: Ниско триење, отпорност на корозија, отпорност на висока температура, погодна за голема брзина
Материјал: ПТФЕ, пролет од не'рѓосувачки челик
|
Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат ротирачки заптивки со која било големина во опсегот на големината)) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Максимален јаз на истиснување s |
|||
|
20bar |
100bar |
200Bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
