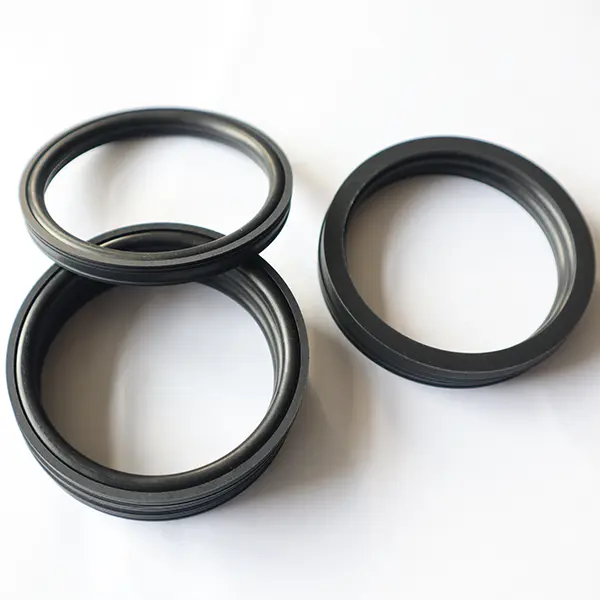

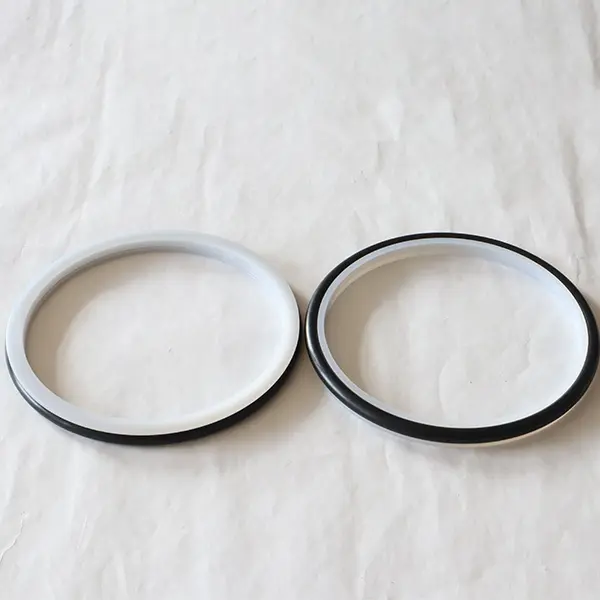

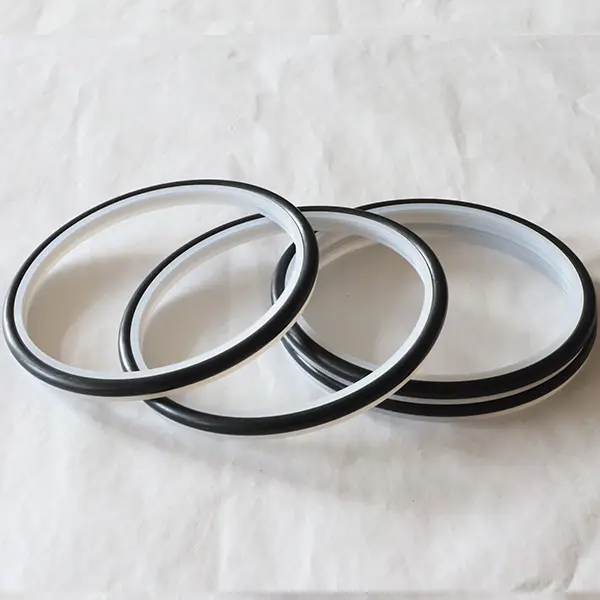

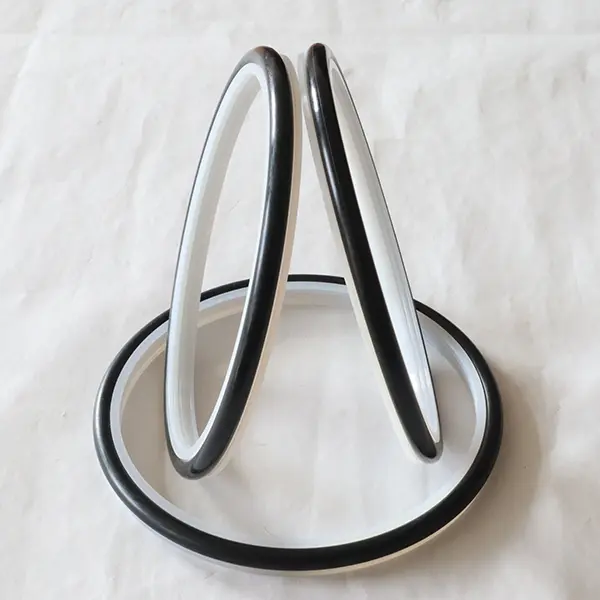

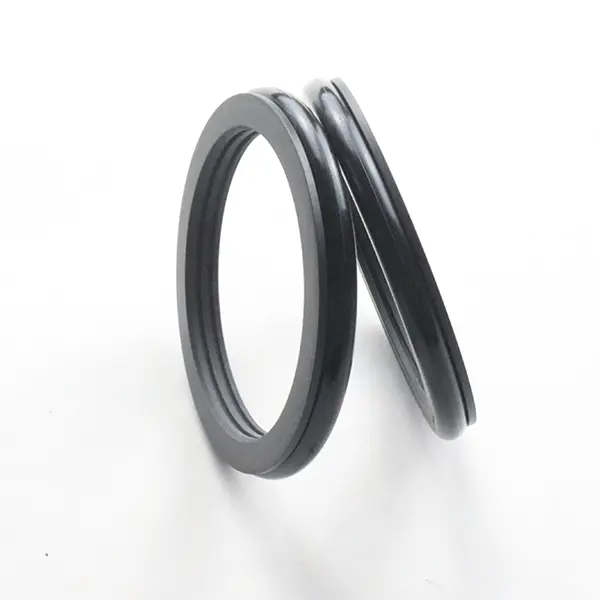

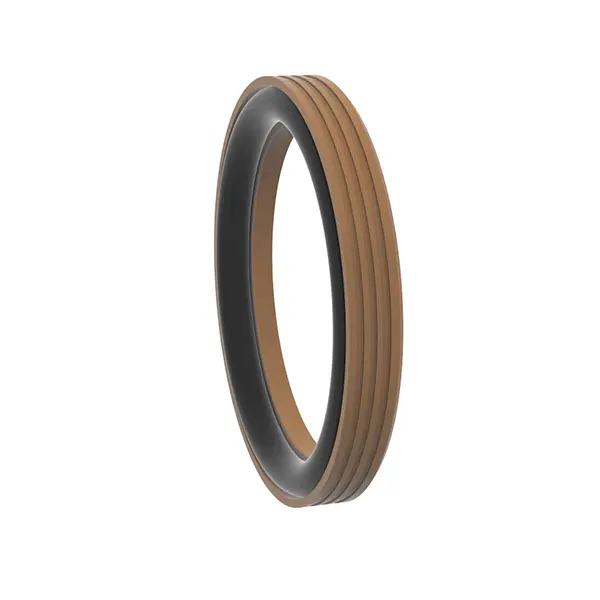

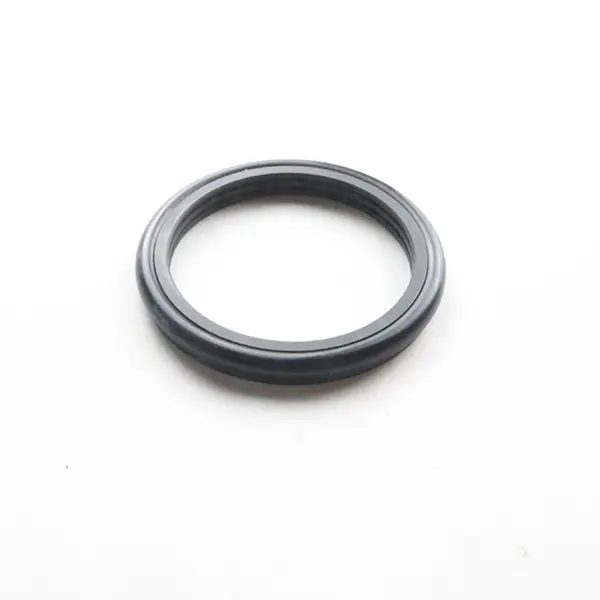

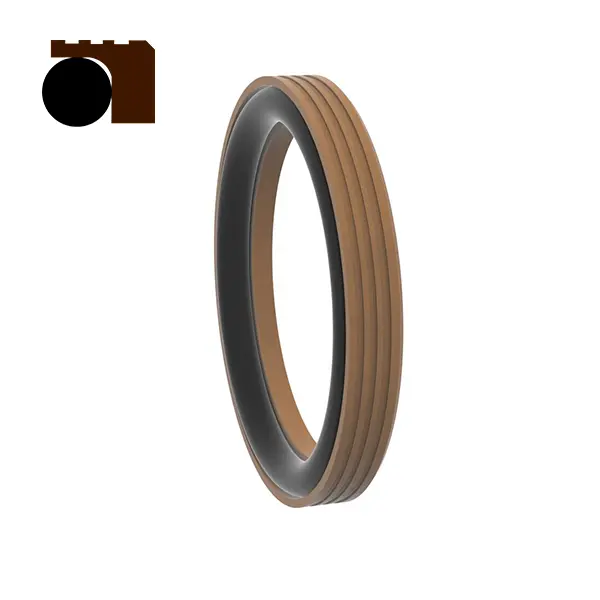

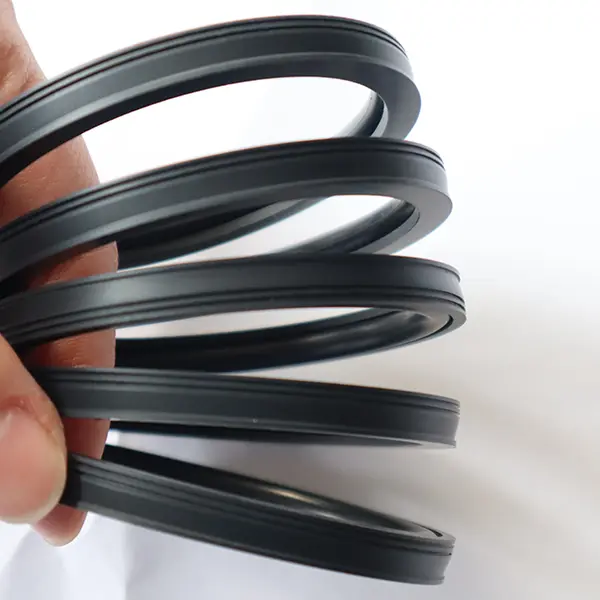

Ротационите заптивки на Ruichen Seal за цементна кашеста маса се изработени од инженеринг со високи перформанси пластични заби прстени и гумени прстени во форма на О. Тие се погодни за груби услови за работа, како што се пумпи за прицврстување, пумпи за кал, вежби за завртки, дупчење за дупчење, опрема за истражување на нафта и постројки за мешање на бетон. Тие се поделени на два модела: RC2061 и RC2062.
И RC2061 и RC2062 се погодни за еднонасочно запечатување на хидраулични реципрочни и ротациони движења. Тие имаат карактеристики на долг живот, ниско триење, добро запечатување, мал структурен простор и лесна инсталација, употреба и одржување. Специјалниот дизајн за оптимизација на усните и дебелината за запечатување имаат добар ефект на запечатување дури и во малигни медиуми, како што е кашеста маса. Кога се користи за запечатување на кашеста маса, препорачуваме подмачкување на маснотии помеѓу две (или повеќе) заптивки.
Карактеристики и апликации на производи:
Карактеристики на производот:
Долг живот: Комбинација на високо-функционална инженерска пластика и гума, силна издржливост.
Ниско триење: Оптимизиран дизајн ја намалува отпорноста на трчање и ја подобрува ефикасноста.
Одлично запечатување: Специјален дизајн на усните за запечатување, погоден за малигни медиуми, како што е кашеста маса.
Компактна структура: Дизајн на мал простор, лесна инсталација и одржување.
Применливо за суровите услови за работа: дизајниран за медиуми како што се калта од кал и цемент, со стабилни перформанси.
Сценарија за апликации:
Опрема за истражување на нафта, како што се пумпи за прицврстување, пумпи за кал, вежби за завртки, дупчење за дупчење, итн.
Градежни машини и опрема како што се станици за мешање на бетон.
Други хидраулични реципроцитетни и ротирачки заптивки кои бараат отпорност на абење и отпорност на малигни медиуми.
Технички предности:
Специјален дизајн за оптимизација на усните и дебелината за да се прилагодат на екстремните услови за работа.
Лесна инсталација, ниски трошоци за одржување и долг живот на услугата.
Применливо за груби околини со високо абење и големо загадување.
Предлози за употреба:
Кога се користи за кал -медиуми, се препорачува да се подмалат и подмачкуваат помеѓу две (или повеќе) заптивки за да се продолжи животот на печатот.

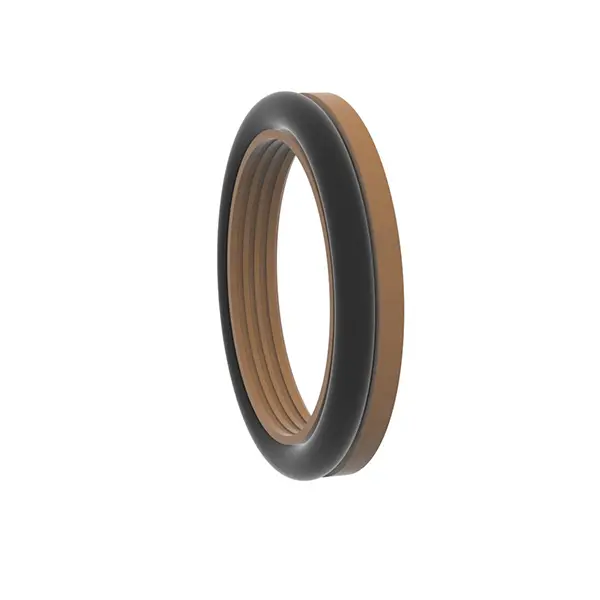

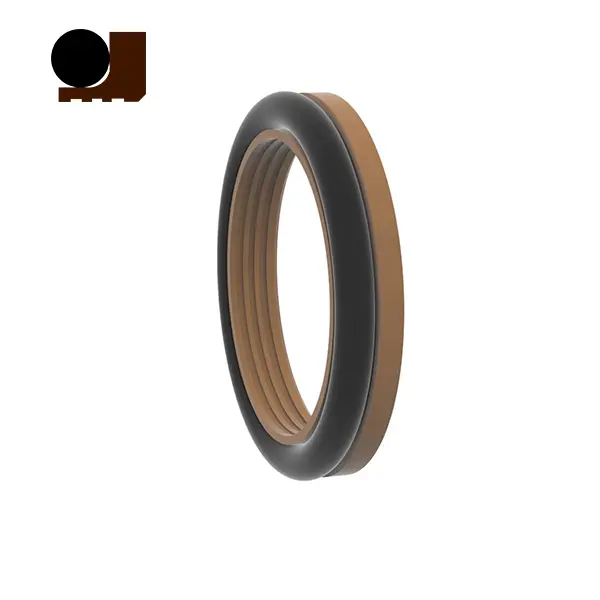

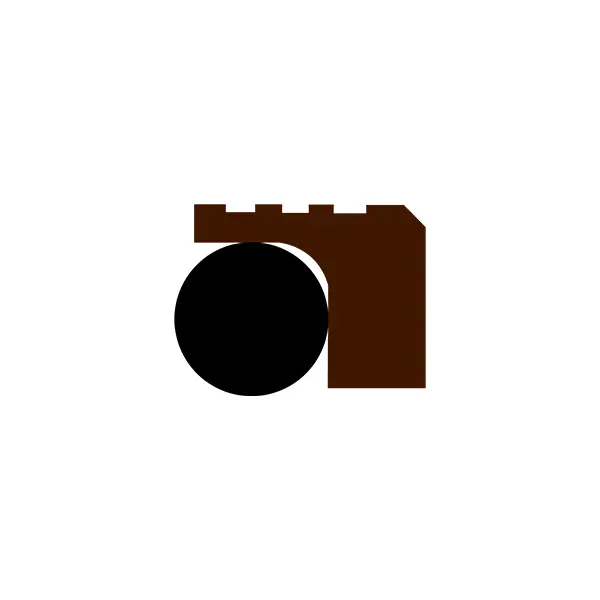

RC2061
Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок (МПА) | Температура (℃) | Брзина (М/с) | Среден | |
| Возвратно движење | Ротационо движење | |||
| ≤100 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | ≤2 | Хидраулично масло, емулзија, вода, кал, сурова нафта, итн. |
| -20 ~+200 (совпаѓање на прстенот FKM) | ||||
Избор на материјал
1. Може да се изберат материјали за совпаѓање на О-прстен: R01 нитрилна гума (NBR), R02 Fluororubber (FKM), итн.
2.
Пример за нарачки
Нарачајте модел RC2061-80*91.7*7.6-PTFE4-R01 Дијаметар на моделот-шефта*Дијаметар на жлебот*Кодекс на ширина на Groove
Спецификации (која било големина во опсегот на параметрите е достапна)

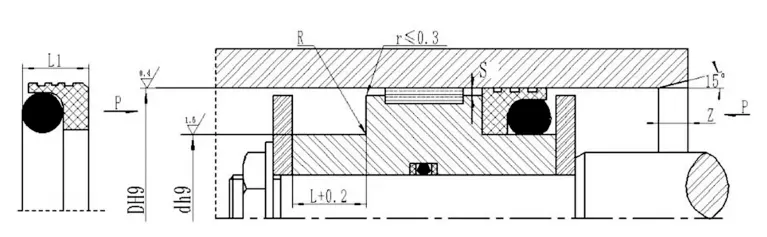

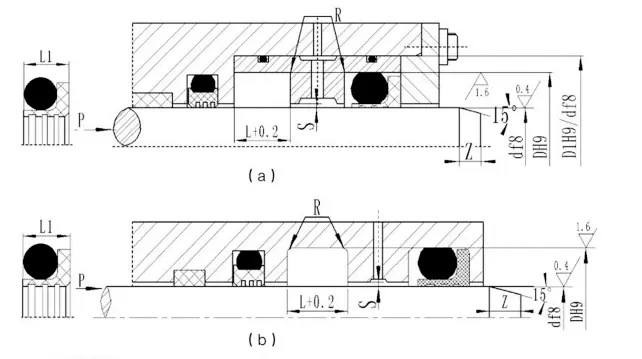

| Опсег на дијаметар на вратилото Стандард Д f8 RC2061 | Опсег на дијаметар на вратилото Тежок тип Д f8 RC2061-Z | Дијаметар на жлебот D H9 | Ширина на жлебот Л.+0.2 | Ширина на заптивката L1 | Тркалезни агли RМакс | Радијален дозвола Смакс | Шафер Змин | Дијаметар на жица О-прстен | ||
| <10Mpa | <20Mpa | <40MPa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | Д+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | Д+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | Д+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | Д+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Белешка: 1. За дијаметар на вратилото ≤30мм, се препорачува отворен жлеб.
2. За ротирачки заптивка, цврстината на површината на ротирачката вратило се препорачува да биде HRC ≥58.
3. За притисок поголем од 30MPa, H8/F8 се препорачува за јаз на истиснување.

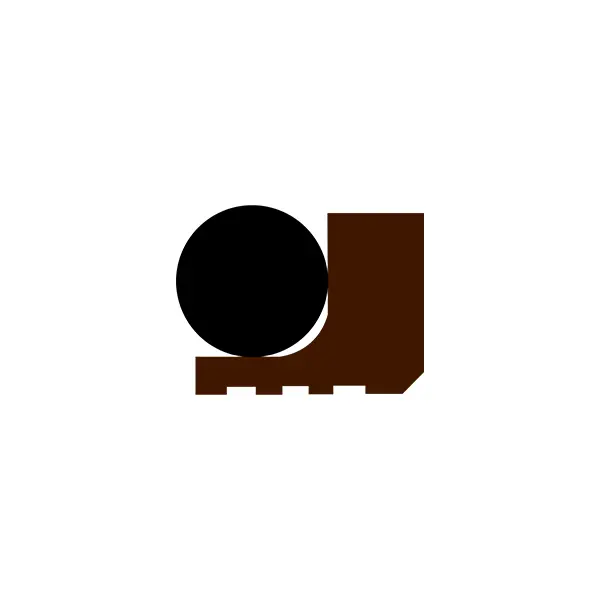

RC2062 Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок (МПА) | Температура (℃) | Брзина (М/с) | Среден | |
| Возвратно движење | Ротационо движење | |||
| ≤100 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | ≤2 | Хидраулично масло, емулзија, вода, кал, сурова нафта, итн. |
| -20 ~+200 (совпаѓање на прстенот FKM) | ||||
Избор на материјал
1. Може да се изберат материјали за совпаѓање на О-прстен: R01 нитрилна гума (NBR), R02 Fluororubber (FKM), итн.
2.
Пример за нарачки
Нарачајте го моделот RC2062-80*68.3*7.6-PTFE4-R01 Дијаметар на цилиндри на моделот*Дијаметар на жлебови*Код за ширина на Groove
Спецификации (која било големина во опсегот на параметрите е достапна)
| Опсег на отворот Стандарден тип D H9 RC2062 | Опсег на отворот Тежок тип D H9 RC2062-Z | Дијаметар на жлебот D H9 | Ширина на жлебот Л.+0.2 | Ширина на заптивката L1 | Тркалезни агли rМакс | Радијална дозвола сМакс | Шафер З.мин | Дијаметар на жица О-прстен | ||
| <10Mpa | <20Mpa | <40MPa | ||||||||
| 8 ~ 12,9 | - | Д-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | Д-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24,9 | Д-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | Д-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | Д-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | Д-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Белешка: 1. За дијаметар на цилиндерот ≤ 30мм, се препорачува да се користи отворен жлеб.
2. За притисок поголем од 30MPa, се препорачува да се користи H8/F8 за јаз во екструзија.
