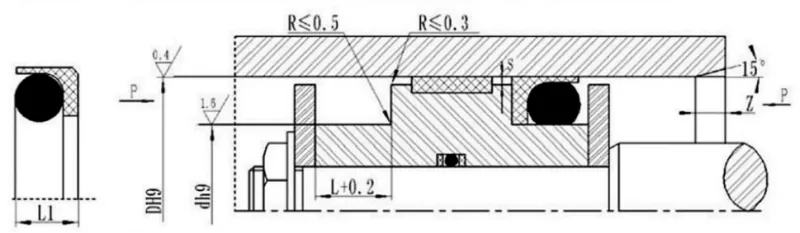

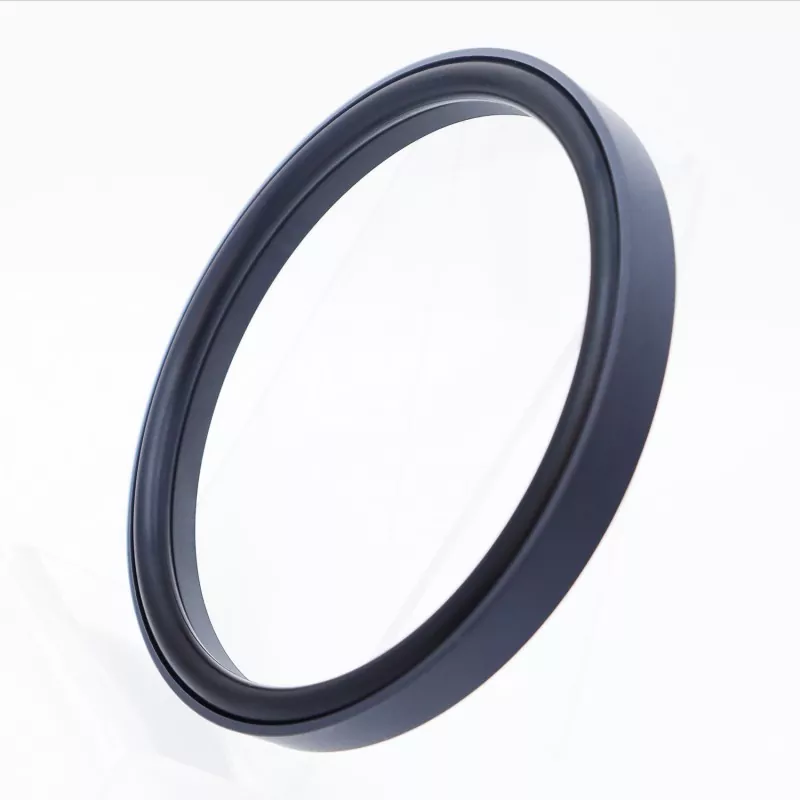

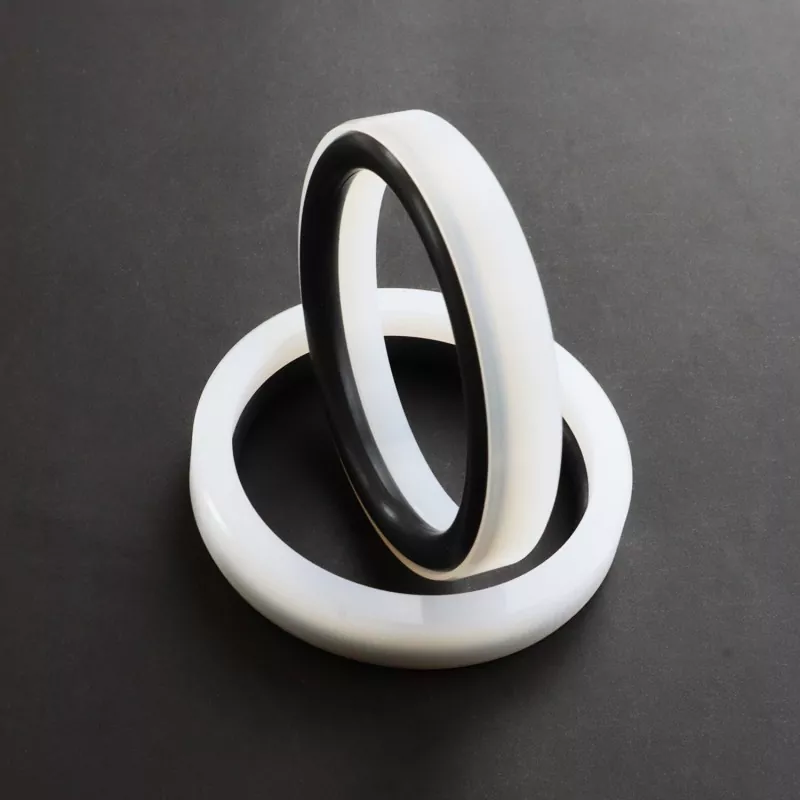

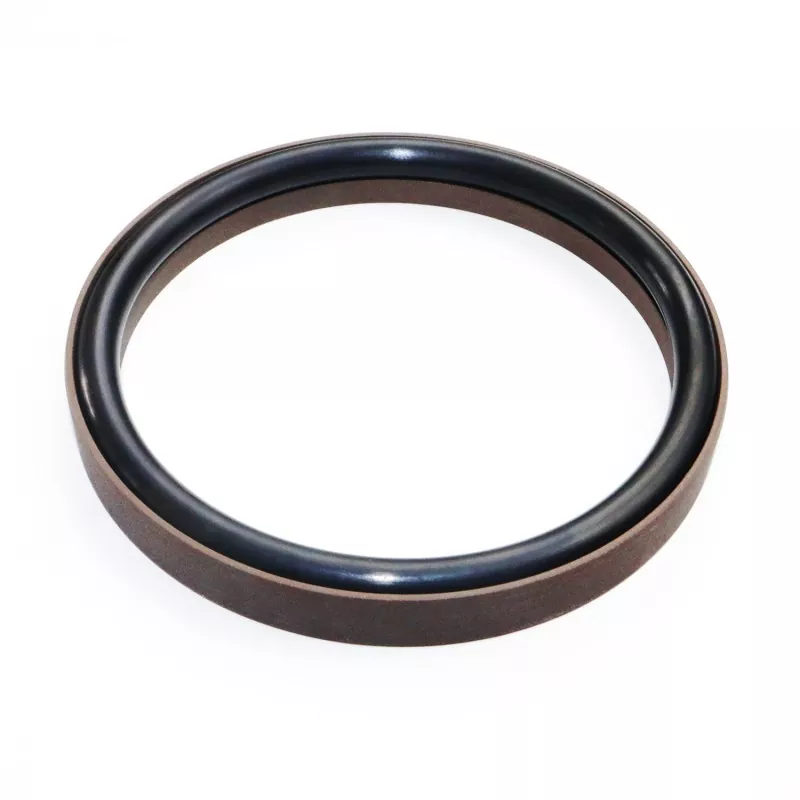

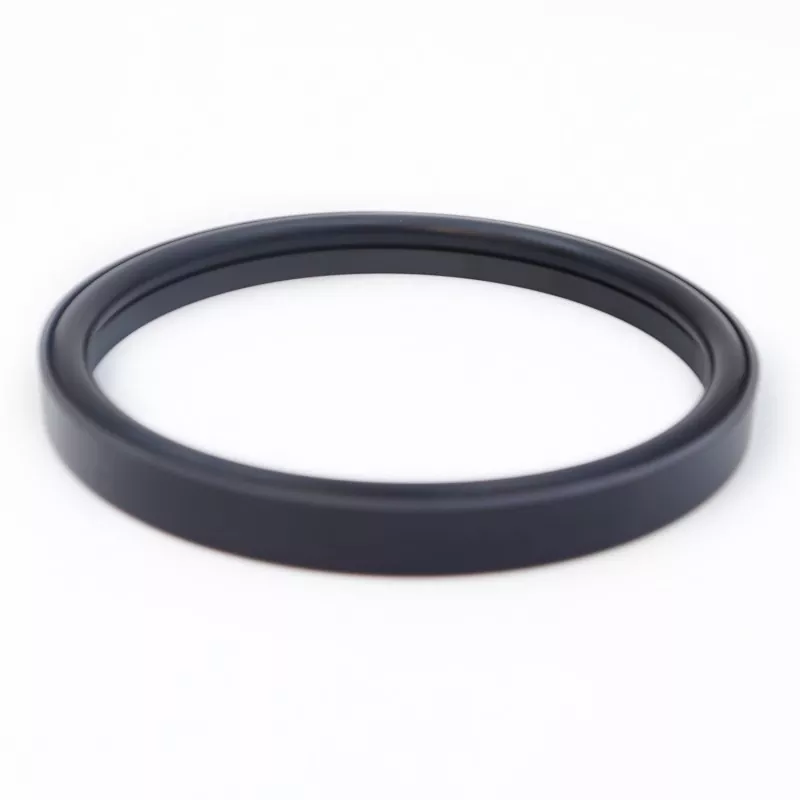

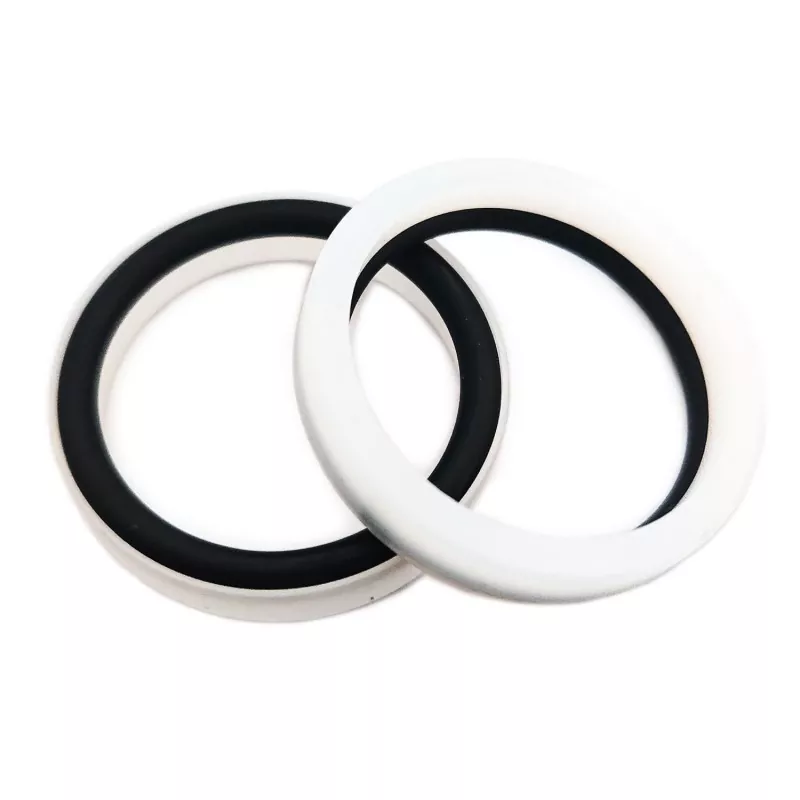

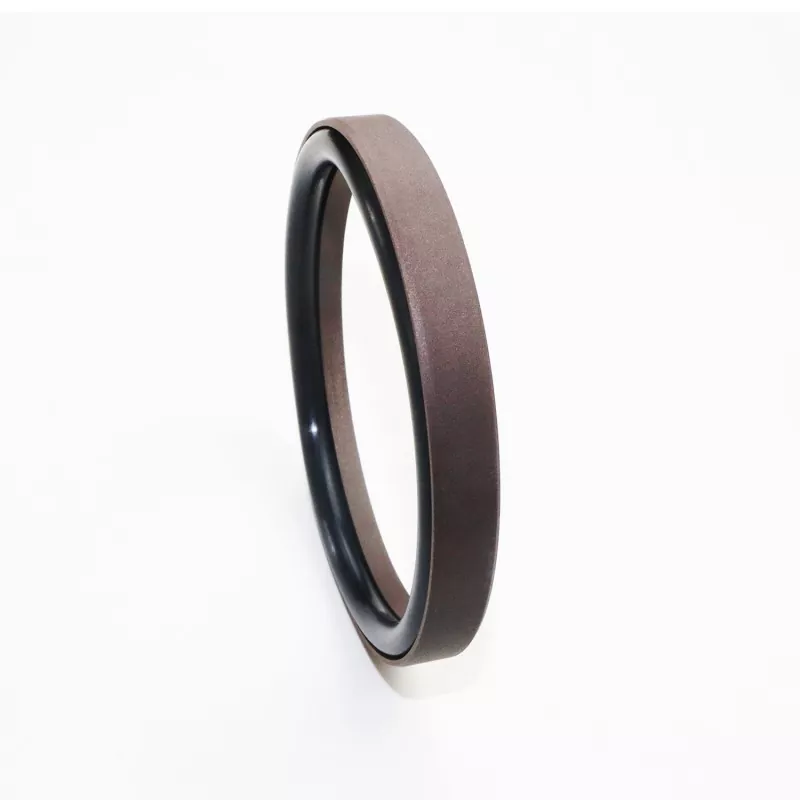

Комбинираната заптивка за шипки со армиран чекор (дизајнирана за ултра висок притисок и апликации на база на вода) се состои од засилен правоаголен заптивен прстен направен од тефлонски (или тефлонски композит) и гумен О-прстен. Достапен е во сериите RC58 и RC59, во зависност од употребениот специфични О-прстен (во согласност со стандардот GB1235). Нуди перформанси со ниско триење - обезбедувајќи нулта отпор при стартување и непречено повратно движење без лизгање - и е погоден за долгорочна работа во средини без масло, со што значително ја намалува веројатноста за дефект на опремата и ги намалува трошоците за одржување.
Благодарение на оптимизираната дебелина на заптивниот прстен, заптивката работи ефикасно дури и кога се користи со вода или други медиуми со низок вискозитет. Структурниот дизајн на армираниот заптивен прстен, исто така, ја подобрува неговата отпорност на високи и ултра високи притисоци. Општо земено, оваа заптивка не може да се инсталира во затворен жлеб.
1. Ниско триење: минимален отпор при стартување, непречено движење, еднакво динамично и статичко триење и без лизгање;
2. Долг работен век: погоден за апликации за подмачкување без масло;
3. Погоден за запечатување системи со висок и ултра висок притисок, како и медиуми со низок вискозитет како што е водата;
Граничните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина m/s |
Медиуми |
|
≤200 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулични масла на база на минерали, огноотпорни течности (HFA/HFB), вода итн. |
|
-20 до +200 (со FKM О-прстен) |
1. Компатибилните материјали за О-прстен вклучуваат: RO1 нитрилна гума (NBR), RO2 флуороеластомер (FKM) итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE3; алтернативните материјали вклучуваат PTFE2, PTFE4 и друга пластика со високи перформанси.
Модел на нарачка: RC58—80x69,2x10,5—PTFE3—R01
Модел - Дијаметар на дупка x Дијаметар на жлеб x Ширина на жлебот | тефлонски 3 - изменета шифра на тефлонски материјал | R01 - О-прстен материјал код
Достапни се спецификации во опсегот на параметрите.
|
Стандарден модел DH9 RC58 |
DH9 со лесно оптоварување RC58-Q |
Тешки DH9 RC58-Z |
Дијаметар на жлебот d h9 |
Ширина на жлебот L+0,2 |
Висина на печат L1 |
Агол радиус Rmax |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на жица со О-прстен направи |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
Д-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12,9 |
Д-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
Д-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
Д-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
Д-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000-1599 |
122~690,9 |
Д-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1599 |
> 1600 |
691~999 |
Д-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
> 1600 |
- |
1000-1599 |
Д-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Забелешка: За притисоци >60 MPa, се користи толеранција на вклопување H8/f8 во областа на основата на заптивката; за заптивање под ултра висок притисок, Smax < 0,05.
Компатибилен со GB1235 О-прстени; може да се обезбеди која било големина во рамките на наведениот опсег на параметри.
|
Опсег на бленда D H9 |
Дијаметар на жлебот d h9 |
Ширина на жлебот L+0,2 |
Радијален клиренс Smax |
Агол радиус Rmax |
Chamfer Змин |
Дијаметар на жица со О-прстен направи |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
Д-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
Д-11,5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166-1500 |
Д-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
