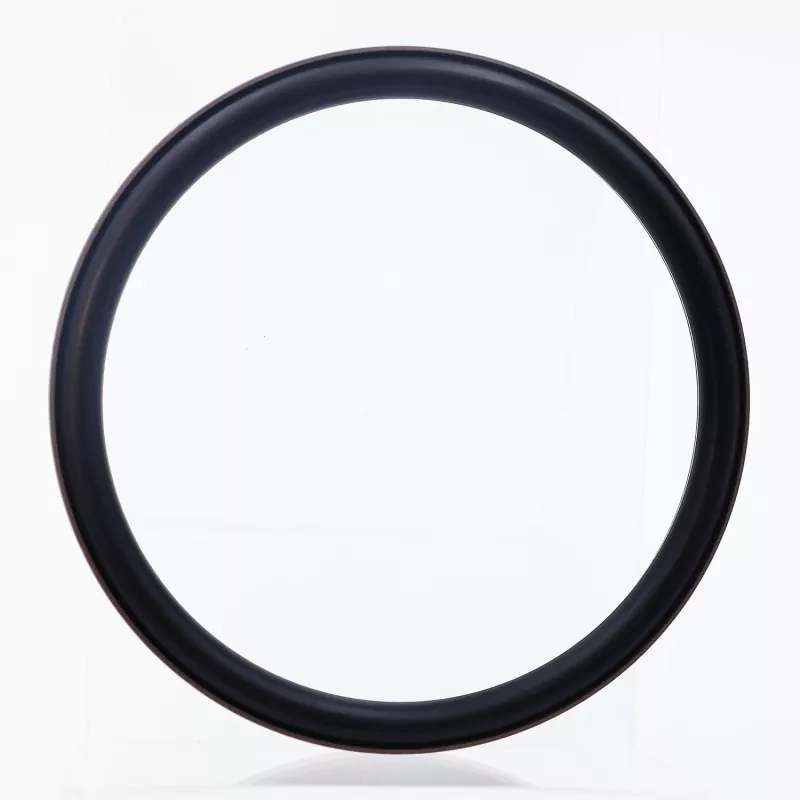

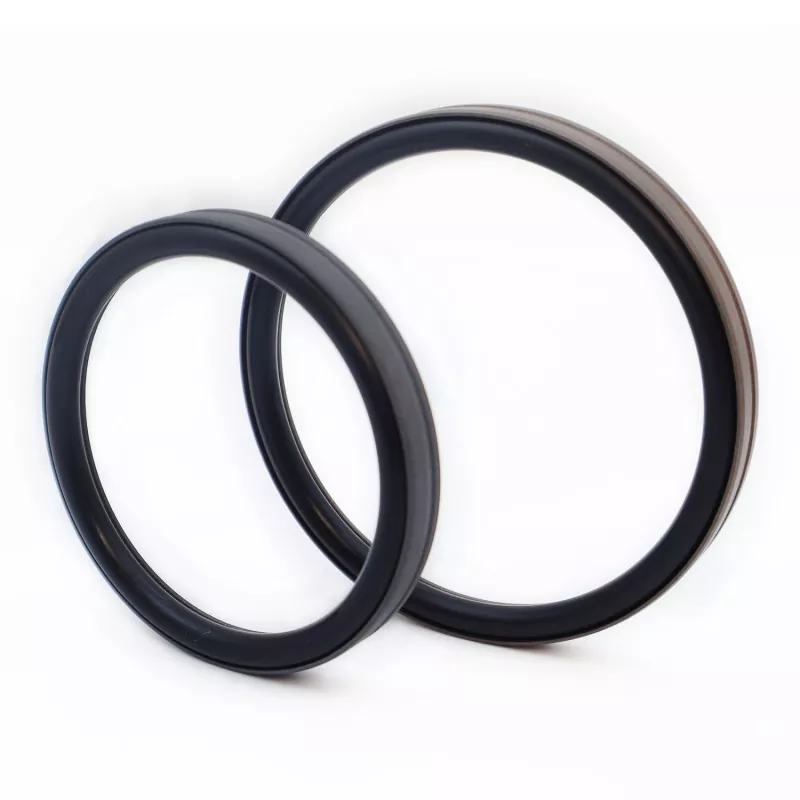

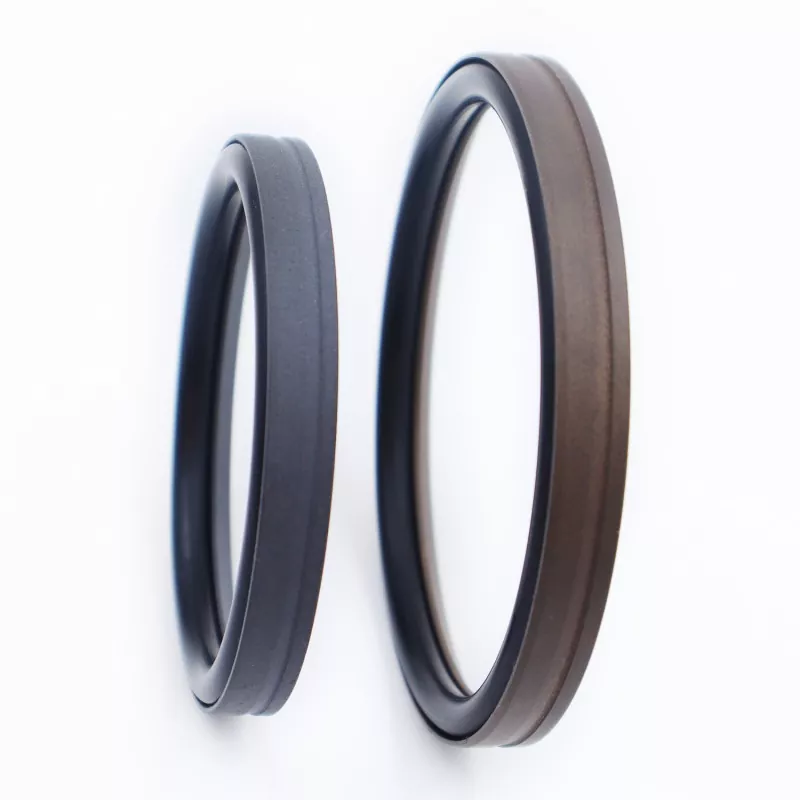

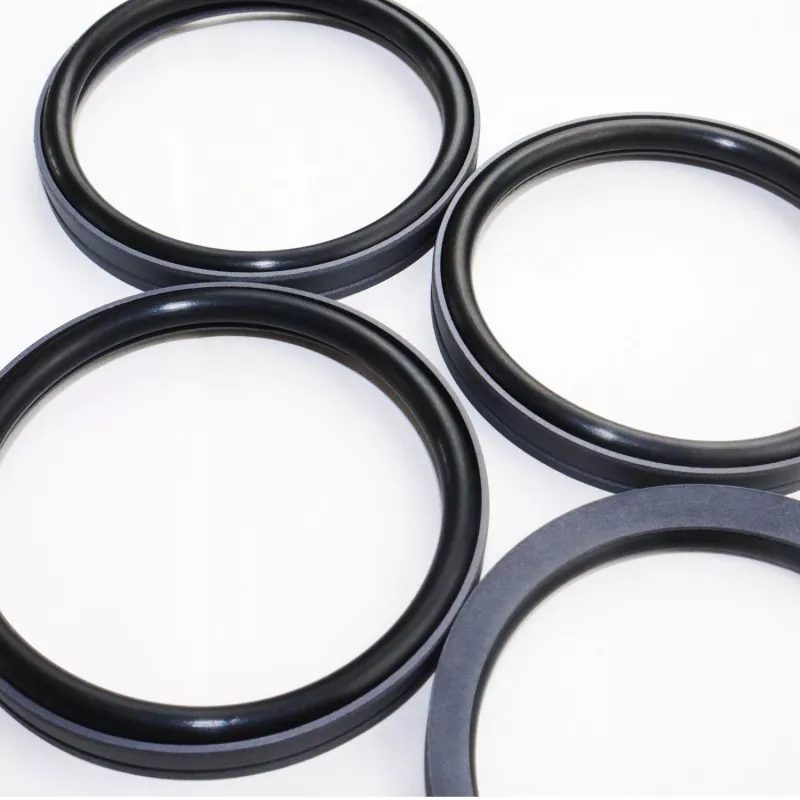

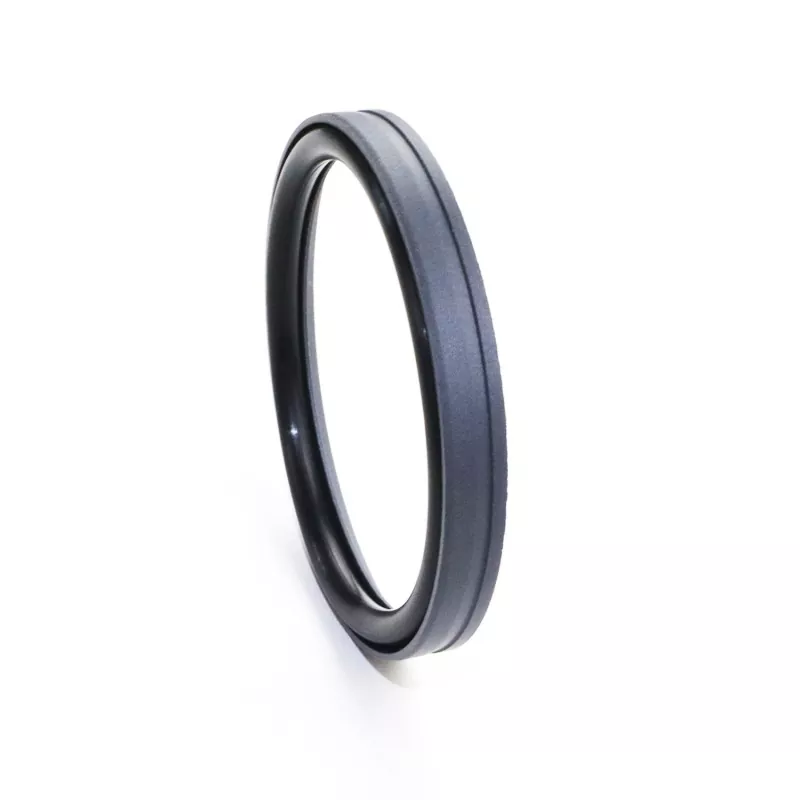

Комбинираната заптивка од типот на тефлонски стапало се состои од запечатувачки прстен во облик на стапало направен од тефлонски (или композитен тефлонски) и гумен О-прстен; тој е дизајниран за еднократно запечатување во хидраулични и пневматски клипни апликации. Тој е категоризиран во сериите RC53 и RC54 врз основа на соодветниот О-прстен (во согласност со стандардот GB1235). Благодарение на дизајнот со тенки усни на заптивниот прстен, тој нуди одлична дополнителна компензација и супериорни перформанси на запечатување. Добро функционира и при услови на висок и низок притисок, работи без „лизгање со стап“ (ползење), поддржува долгорочно заптивање без масло и широко се користи за клипови со цилиндри под висок притисок.

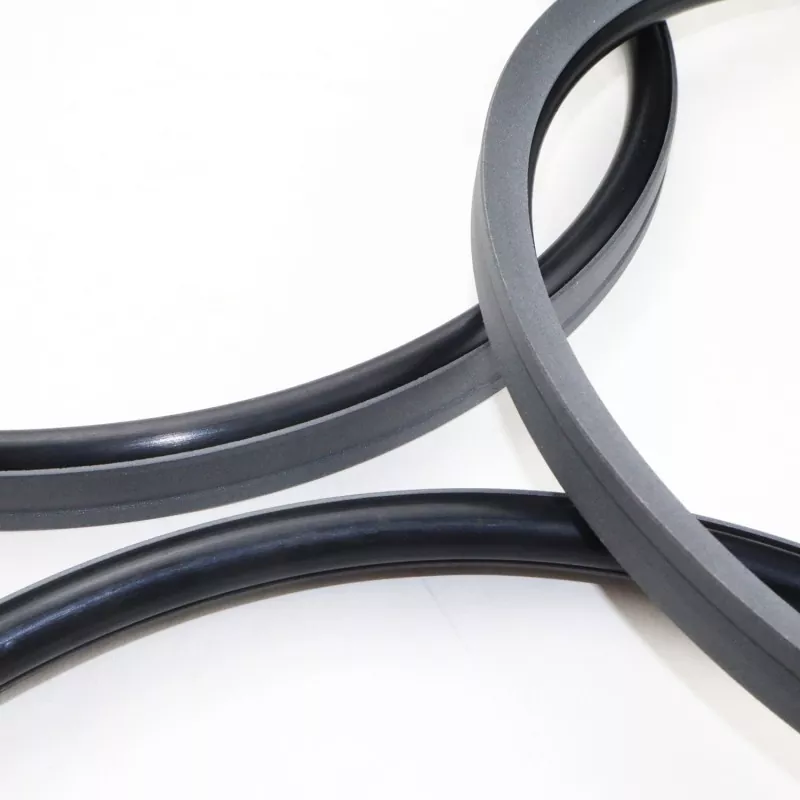

Вдлабнатината во форма на клин на површината за заптивање во форма на стапало го подобрува интегритетот на заптивањето и отпорноста на контаминација додека го намалува триењето. Структурниот дизајн исто така го подобрува капацитетот на заптивката за носење притисок. Општо земено, не е погоден за вградување во затворени жлебови.
1. Погоден и за хидраулични и за пневматски апликации;
2. Одлични перформанси на запечатување и под услови на висок и низок притисок;
3. Ниско триење, минимален отпор на отцепување, непречено движење, еднакво динамично и статичко триење и без лизгање на стап;
4. Долг работен век; погоден за апликации за подмачкување без масло;
5. Погоден за запечатување под висок притисок и ултра-висок притисок;
Граничните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина m/s |
Медиуми |
|
≤100 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулични масла на база на минерали, огноотпорни течности (HFA/HFB), гасови итн. |
|
-20 до +180 (со FKM О-прстен) |
1. Компатибилните материјали за О-прстен вклучуваат: R01 Нитрилна гума (NBR), R02 флуороеластомер (FKM), итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE3; други достапни материјали вклучуваат PTFE2, PTFE4 и друга пластика со високи перформанси.
Модел на нарачка: RC53-80x69.6x9.8-PTFE3-R01
Дијаметар на дупка x Дијаметар на жлеб x Ширина на жлебот | Тефлонски тефлонски шифра 3: Изменета шифра на материјалот за тефлонски | R01: О-прстен материјал код
Секоја големина во опсегот на параметрите е достапна
|

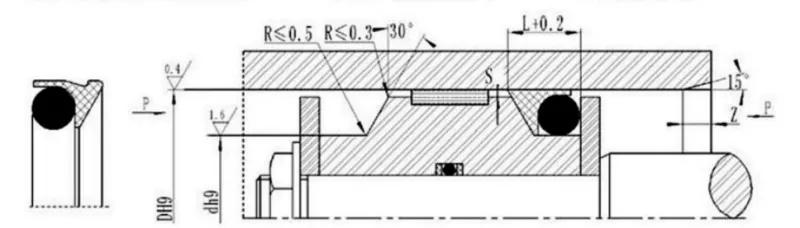

Опсег на бленда D H9 |
Дијаметар на жлебот d h9 |
Ширина на жлебот L+0,2 |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на жица со О-прстен направи |
|
|
<40 MPa |
<60 MPa |
|||||
|
13-24 |
Д-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
Д-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
Д-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122-1500 |
Д-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Компатибилен со GB1235 О-прстени; може да се набави која било големина во наведениот опсег.
|
Опсег на бленда D H9 |
Дијаметар на жлебот d h9 |
Ширина на жлебот L+0,2 |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на жица со О-прстен направи |
|
|
<40 MPa |
<60 MPa |
|||||
|
12~49 |
Д-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
Д-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170-1500 |
Д-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Забелешка: За притисоци >60 MPa, се користи толеранција на вклопување H8/8 во областа на основата на заптивката, а клиренсот на заптивката под ултра висок притисок Smax е <0,05.
