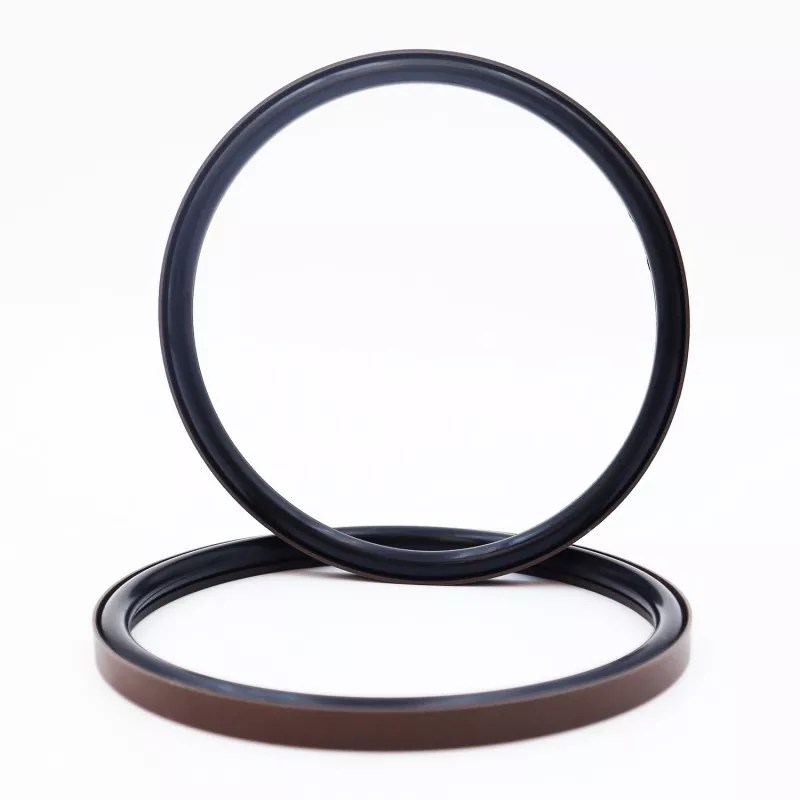

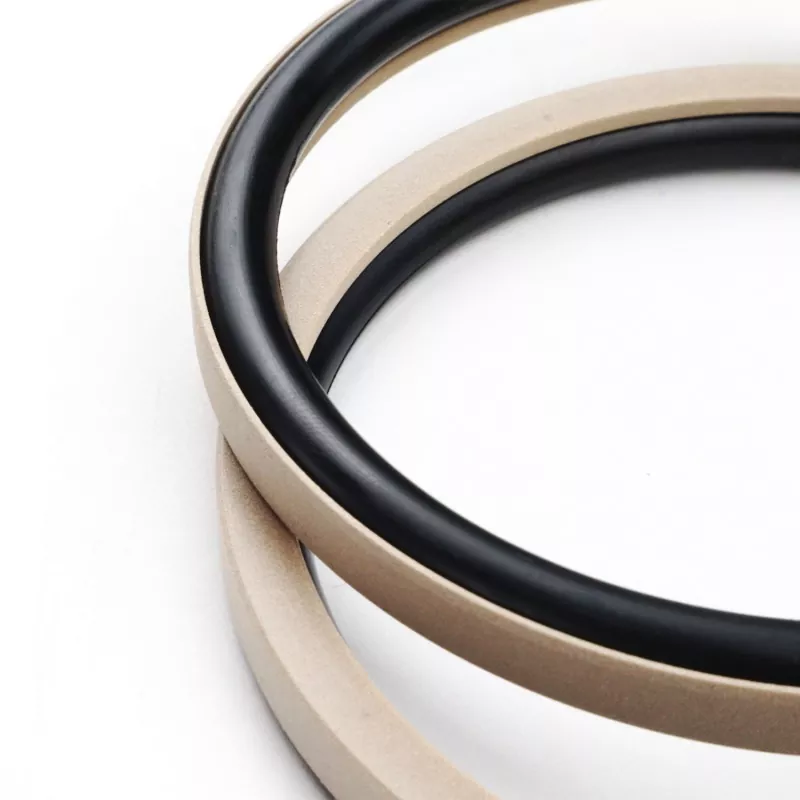

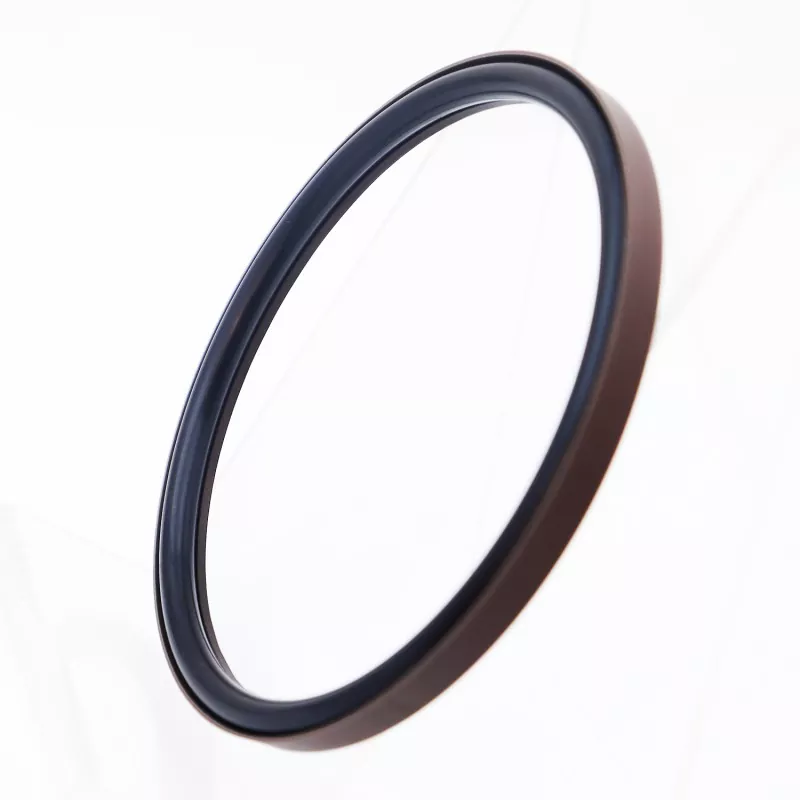

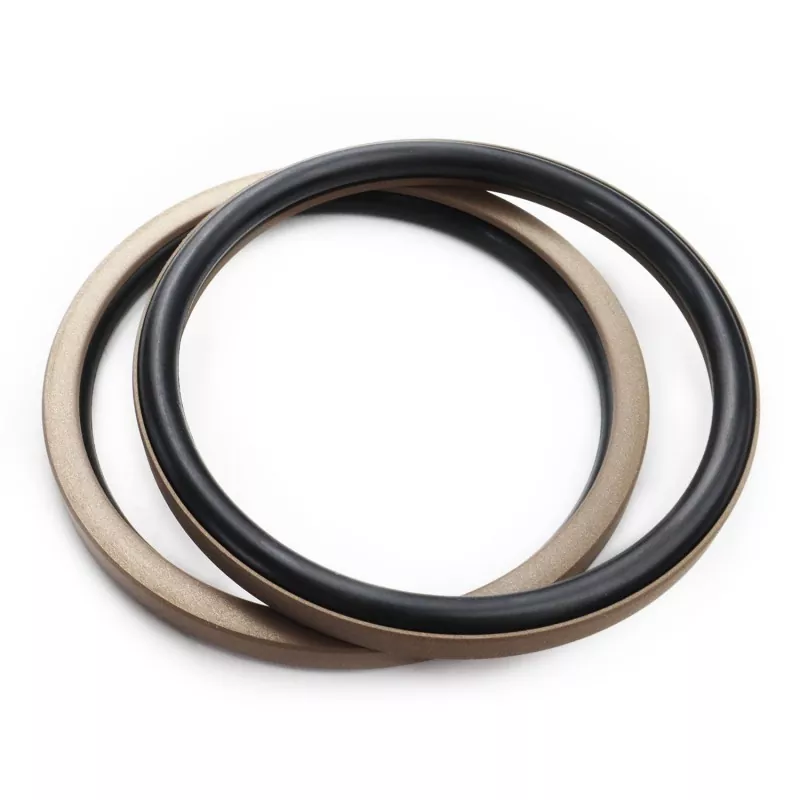

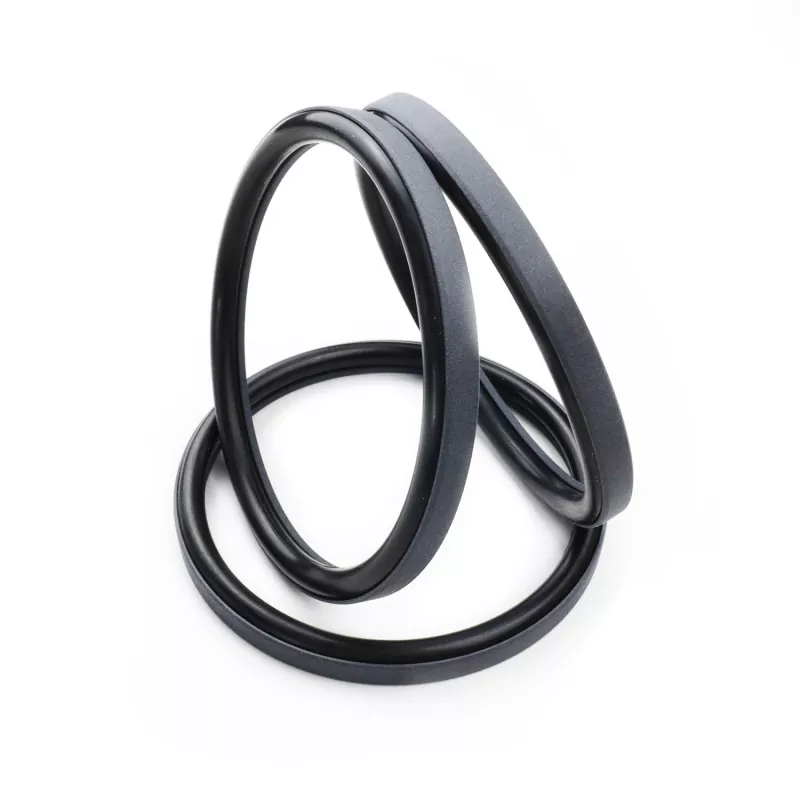

Комбинираната заптивка со прав агол за клипот се состои од правоаголен заптивен прстен направен од тефлонски (или тефлонски композит) и гумен О-прстен; тој е дизајниран за еднократно запечатување во хидраулични и пневматски клипни апликации. Тој е категоризиран во сериите RC51 и RC52 врз основа на соодветниот О-прстен (во согласност со стандардот GB1235). Прстенот за заптивање со прав агол се одликува со дизајн со тенки усни кој нуди одлични можности за компензација за следење, што резултира со супериорни перформанси на запечатување.
Производот нуди низок коефициент на триење и минимално триење на избивање. Обезбедува избалансирано динамично и статичко триење, работи непречено без „лизгање со стап“ (непредвидливо движење), поддржува услови за подмачкување без масло и може да се пофали со долг работен век.
Неговата компактна структура одговара на стандардните жлебови и овозможува лесна инсталација и одржување, што го прави идеален избор за запечатување за склоповите на клипот на различни хидраулични цилиндри.
1. Погоден и за хидраулични и за пневматски апликации;
2. Одлични перформанси на запечатување и во средини со висок и низок притисок;
3. Ниско триење, минимално триење на избивање, непречено функционирање, избалансирано динамично и статичко триење и без лизгање;
4. Долг работен век; погоден за апликации за подмачкување без масло;
5. Компактен дизајн; лесен за инсталирање и одржување;
Граничните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина m/s |
Медиуми |
|
≤70 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулични масла на база на минерали, огноотпорни течности (HFA/HFB), гасови итн. |
|
-20 до +180 (со FKM О-прстен) |
1. Материјалите за придружниот О-прстен вклучуваат: R01 Нитрилна гума (NBR), R02 флуороеластомер (FKM) итн.

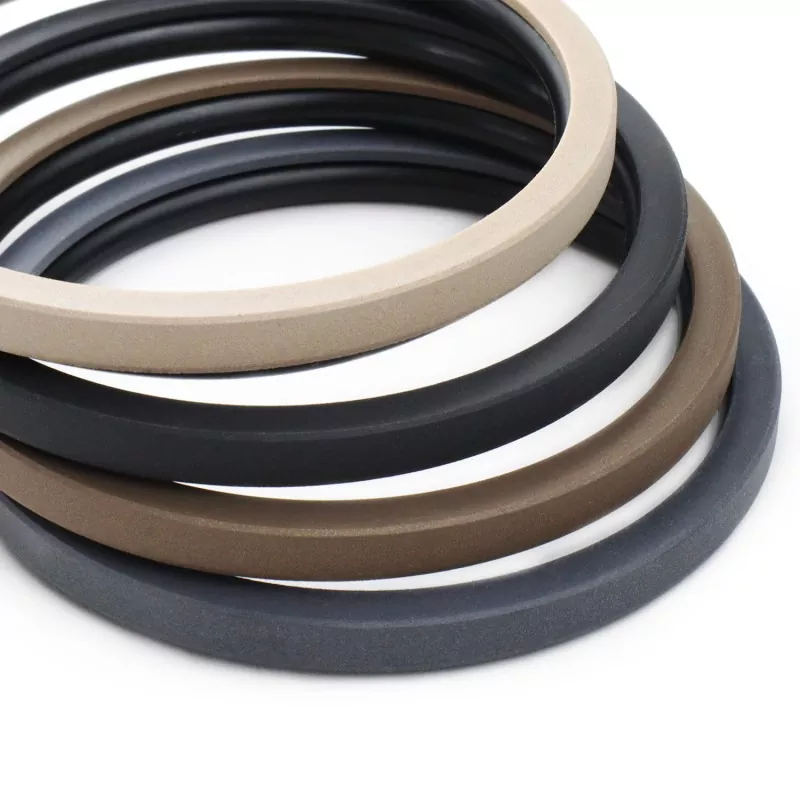

2. Материјал за заптивање прстен: Стандарден материјал PTFE3; други достапни опции вклучуваат PTFE2, PTFE4 и друга пластика со високи перформанси.

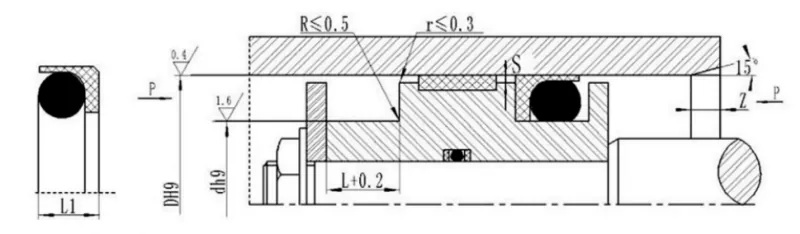

Модел на нарачка: RC51—80x70x7,6—PTFE3—R01
Модел - Отвор на цилиндар x Дијаметар на жлеб x Ширина на жлебот | Тефлонски тефлонски шифра 3: Изменета шифра на материјалот за тефлонски | R01: О-прстен материјал код
Достапни се спецификации во наведените опсези.
|
Стандарден модел DH9 RC51 |
DH9 со лесно оптоварување RC51-Q |
Тешки DH9 RC51-Z |
Дијаметар на жлебот d h9 |
Ширина на жлебот L+0,2 |
Висина на печат L1 |
Радијален клиренс Smax |
Chamfer Змин |
О-прстен дијаметар на жица направи |
|
|
<20MPA |
<40MPA |
||||||||
|
8 ~ 12 |
12,9~23,9 |
- |
Д-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
Д-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
Д-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
Д-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
Д-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000-1599 |
122~690,9 |
Д-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1599 |
≥1600 |
691~999 |
Д-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000-1599 |
Д-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Забелешки:1. Лесната серија е полесна за инсталирање во затворени жлебови пошироки од 30 mm.
2. Ве молиме консултирајте се со компанијата во врска со инсталацијата во затворени жлебови.
3. За притисоци кои надминуваат 40 MPa, користете толеранција на вклопување H8/f8 за областа на основата на заптивките.
