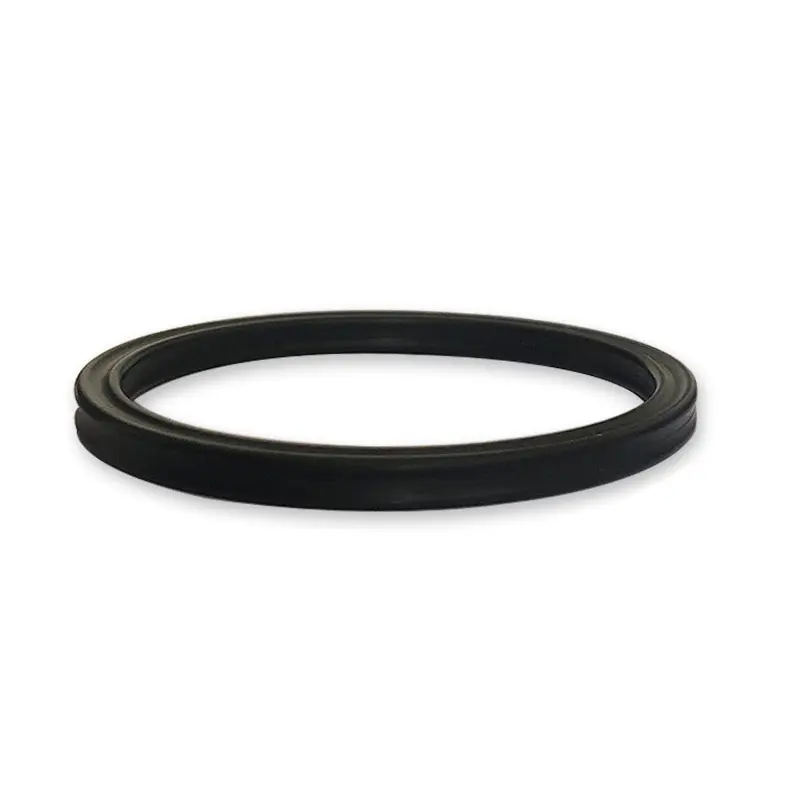

Прстен за запечатување во форма на starвезда

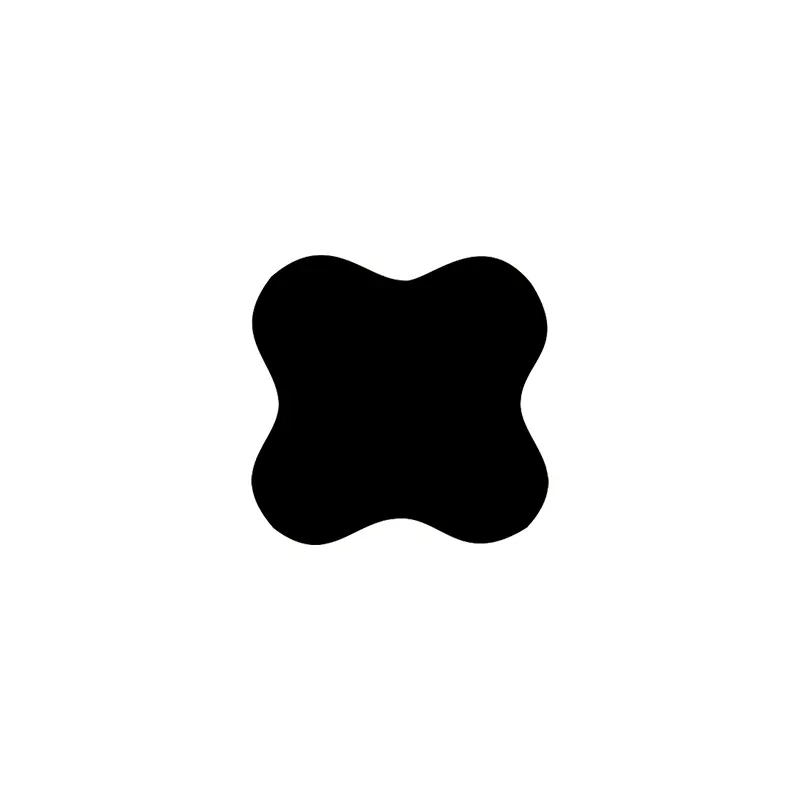

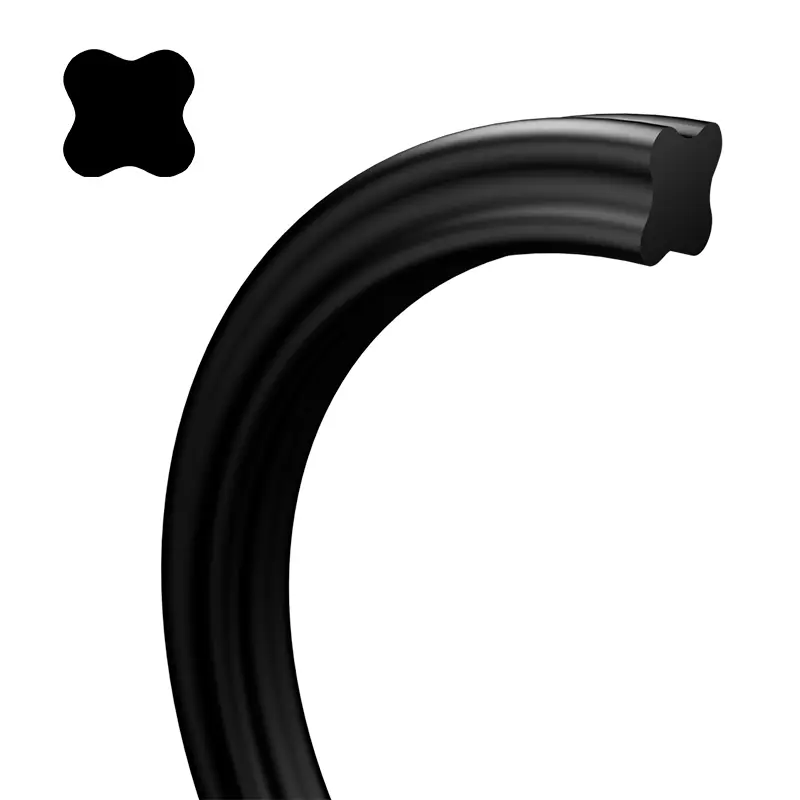

Прстенот за запечатување во форма на starвезда е заптивка со четири усни со форма на X-како, така што се нарекува и X-прстен. Тоа е подобрување и подобрување врз основа на О-прстен. Неговите димензии на пресек се исти како оние на О-прстенот на американскиот стандард AS568A, и во основа може да ја замени употребата на О-прстенот.

Во споредба со О-прстенот, прстенот за запечатување во форма на starвезда формира празнина на подмачкување помеѓу усните за запечатување, која има помал отпор на триење и мала почетна отпорност. Бидејќи неговиот блиц се наоѓа во конкавниот дел од пресекот, ефектот на запечатување е подобар. Не-кружниот пресек ефикасно го избегнува тркалачкиот феномен за време на возврат.

Опсегот на апликација на прстенот за запечатување во форма на starвезда е многу широк. Изберете го соодветниот материјал според температурата, притисокот и медиумот. Со цел да се направи прстенот за запечатување во форма на starвезда да се прилагоди на дадената апликација, треба да се земат предвид меѓусебните ограничувања помеѓу сите работни параметри. При утврдување на опсегот на апликација, мора да се земат предвид врвната температура, континуираната работна температура и циклусот на работа. Во ротирачките прилики, мора да се земе предвид и порастот на температурата предизвикан од топлината на триење.

Овој прстен за запечатување во форма X е елемент за запечатување на само-затегнување. Силата на запечатување во почетната состојба зависи од количината на компресија и цврстината на материјалот. Како што се зголемува притисокот на системот, деформацијата на компресијата на прстенот за запечатување ќе се зголеми, а вкупната сила за запечатување ќе се зголеми, формирајќи сигурен заптивка.

Карактеристики и апликации на производи:

Избор на прстен за запечатување во форма на starвезда

Статичко запечатување или реципроцитетно линеарно движење

(1) Запечатување на дупки: Внатрешниот дијаметар на прстенот за запечатување во форма на starвезда треба да биде компатибилен со жлебот, или помалку од околу 2% од дијаметарот на дното на жлебот. Бидејќи пред-компресивната сила генерирана од пред-компресија може ефикасно да го спречи вртењето и тркалањето на прстенот на заптивката.

(2) Запечатување на вратилото: Внатрешниот дијаметар на прстенот за запечатување во форма на starвезда треба да биде еднаков или малку поголем од надворешниот дијаметар на вратилото, што може да се контролира во рок од 1%. Прстенот за заптивка ќе биде полесен за инсталирање и има подолг животен век.

Ротационо запечатување

Внатрешниот дијаметар на прстенот во форма на starвезда е околу 2 ~ 5% поголем од дијаметарот на вратилото што го запечатува. Бидејќи прстенот за заптивка ќе генерира триење и топлина кога се користи во ротација, а еластомерот ќе се намали по загревањето (ефектот на греење на ouул). За да се обезбеди подмачкување и сигурна работа на прстенот за заптивка, мора да се избере прстен во форма на starвезда со поголем внатрешен дијаметар од дијаметарот на вратилото. Општо, прстенот за заптивка со помал пресек може да ги задоволи потребите на статичко запечатување, а обратно, треба да се користи прстен за заптивка со поголем пресек за да се исполнат барањата за динамично запечатување. Во случај на голем притисок или голем јаз на истиснување, треба да се избере гумен материјал со поголема цврстина. Најдобар начин е да додадете прстен за поддршка на PTFE за да се спречи оштетување од истиснување на висок притисок.

Материјал

Материјалот е генерално Shaw A70 нитрилна гума NBR. Другите материјали можат да се однесуваат на материјалите што се користат за О-прстени.

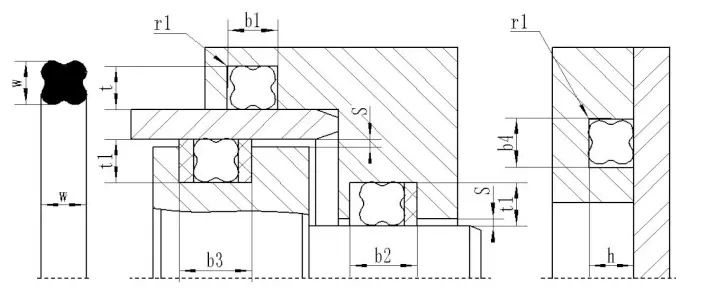

Starвезден прстен препорачан дизајн на жлеб

Прстен за запечатување во облик на starвезда (американски стандард AS568A)

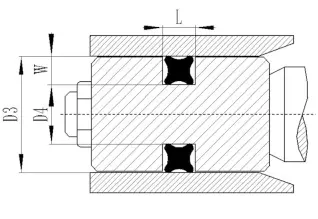

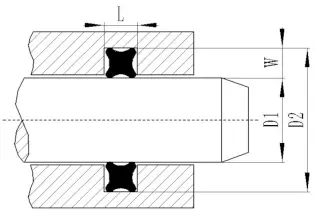

Заптивка на клипот на шипката (за вратило)					Заптивка на клипот (дупка)
Модел на производи	Спецификации и димензии		Печати на прачки			Заптивка на клипот		Ширина на слотот
	Внатрешен дијаметар DN	Пресек дијаметар CS	Д1	Д2		Д3	Д4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
