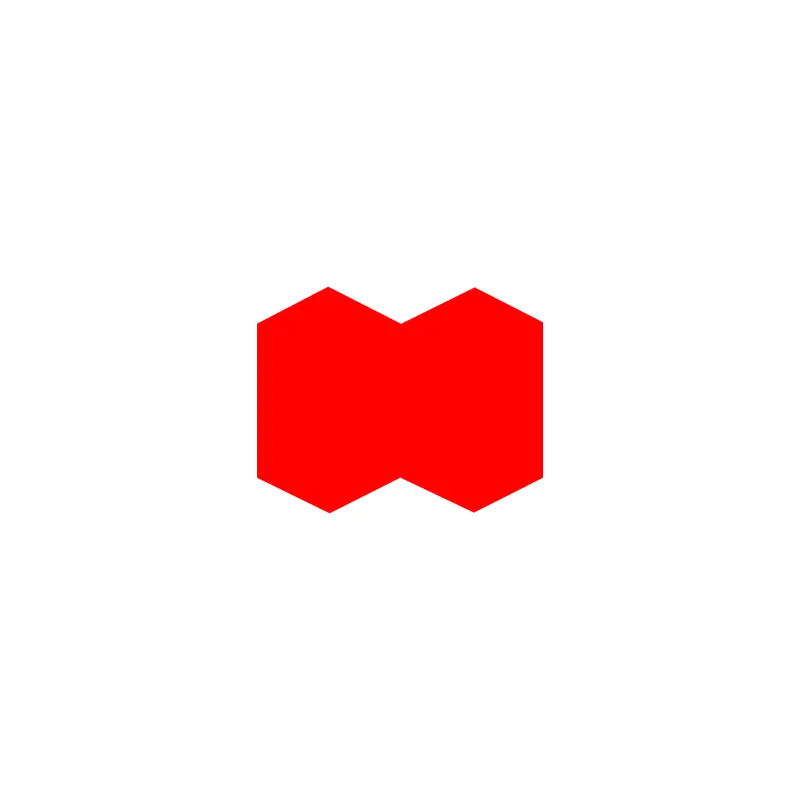

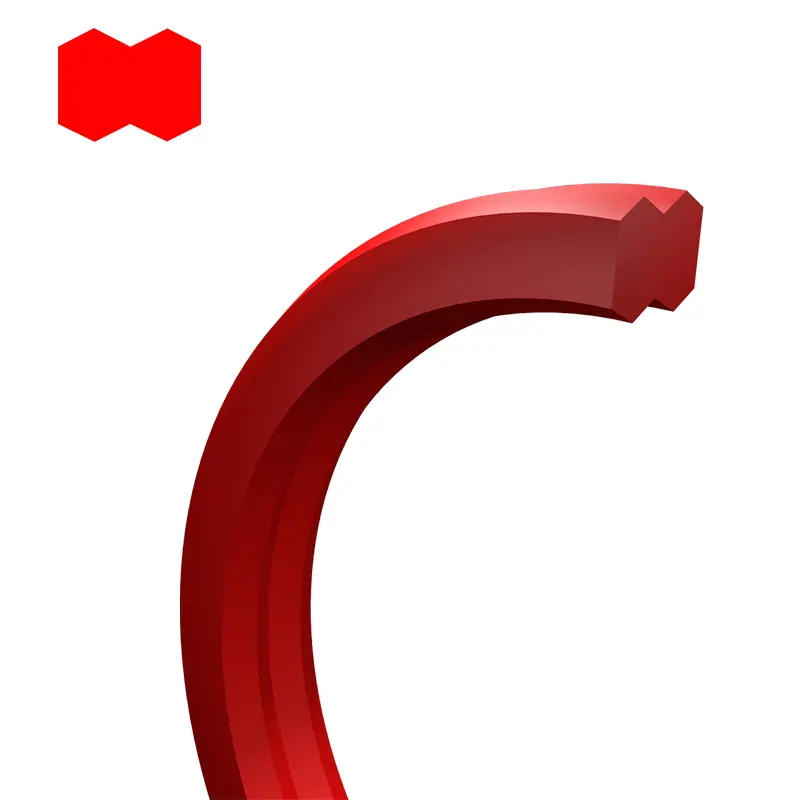

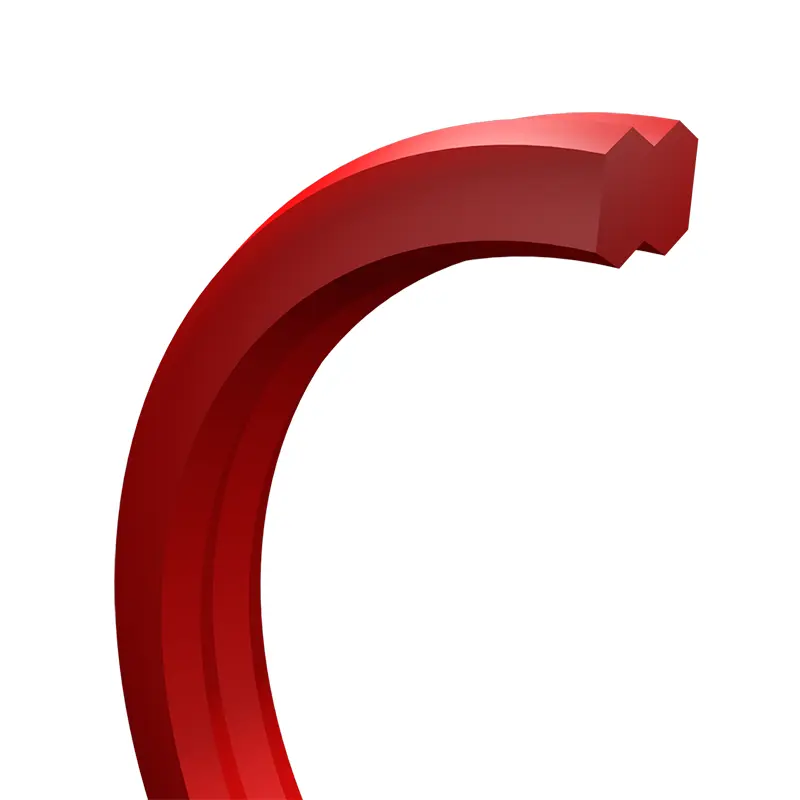

Прстен за запечатување во форма на гира

Во тековниот дизајн на хидрауличен цилиндер, О-прстените или комбинацијата на прстенеста прстен + за задржување на прстенот главно се користат како статички заптивки. Како и да е, ова решение за запечатување има одредени ризици за време на склопувањето затоа што О-прстенот може да биде извртена и положбата на прстенот за задржување може да не биде оптимална. Ова решение, исто така, покажува недостатоци во случај на пулсирање на притисок и упад на нечистотија. Во овој случај, прстенот за запечатување во форма на гира може да се користи како идеална замена како статички хидрауличен заптивка на еден оригинал.

Карактеристики и апликации на производи:

Технички податоци

Притисок: до 50MPa.

Температура: -35 ℃ ...+110.

Материјал: Полиуретан.

Барања за инсталација

(1) Инсталациониот комерс Ц е избран според вредноста на длабочината на жлебот W (мм)

Кога w <3; C≥3.

Кога w> 3; C≥5.

(2) завршна површина

(3) Прстенот за запечатување во форма на глувци нема истекување под следниве услови за тестирање и е многу отпорен на истиснување.

(4) Оптимален јаз на запечатување:

Цилиндарот се роди - H8

Водечки ракав - G6

Бидејќи заптивката е многу отпорна на екструзија, може да се постигне радијален јаз на запечатување од 0,2 мм.

Во употреба на ниска температура, треба да се избегнуваат отстапувања од ракавот на ракавот до цилиндерот и клипот.

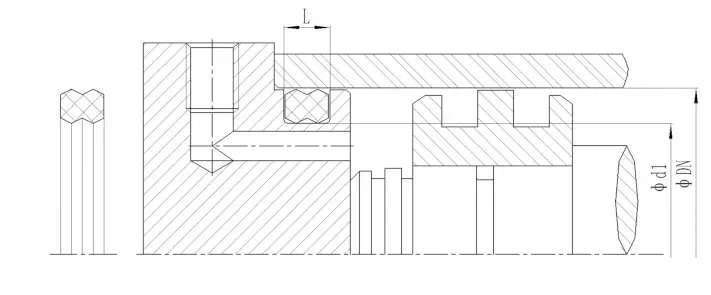

Препораки за инсталација

Предност

Во споредба со комбинациите на прстените О-прстени или О-прстен + задржување на прстенот, заптивките за глувци ги имаат следниве предности:

(1) многу отпорен на извртување

(2) Лесен за инсталирање

(3) долг животен век

(4) Отпорност на висок притисок

Апликација

Заптивките за глувци најчесто се користат во хидраулични цилиндри, како што се:

(1) виklушкари

(2) градежни машини хидраулика

(3) Индустриска хидраулика

(4) Алатки за машини

(5) машини за обликување на инјектирање

(6) Хидраулични преси

(7) Вентили за кертриџ
