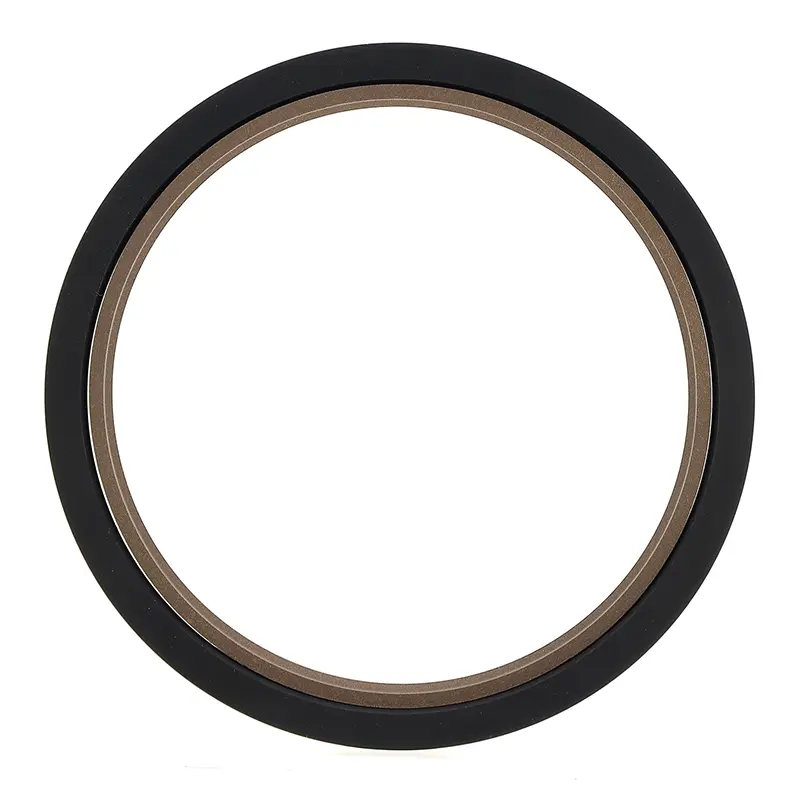

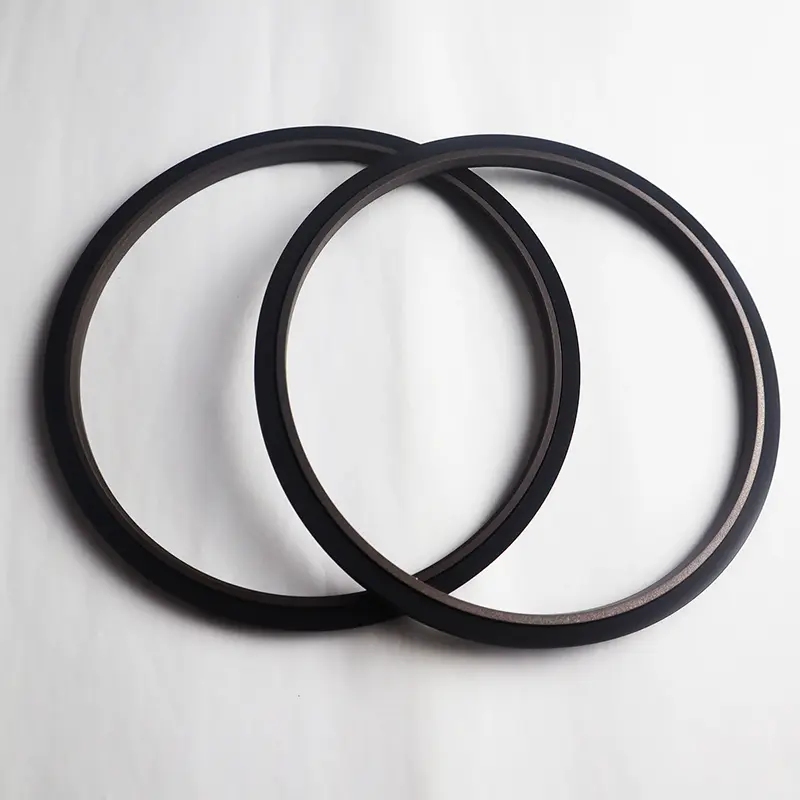

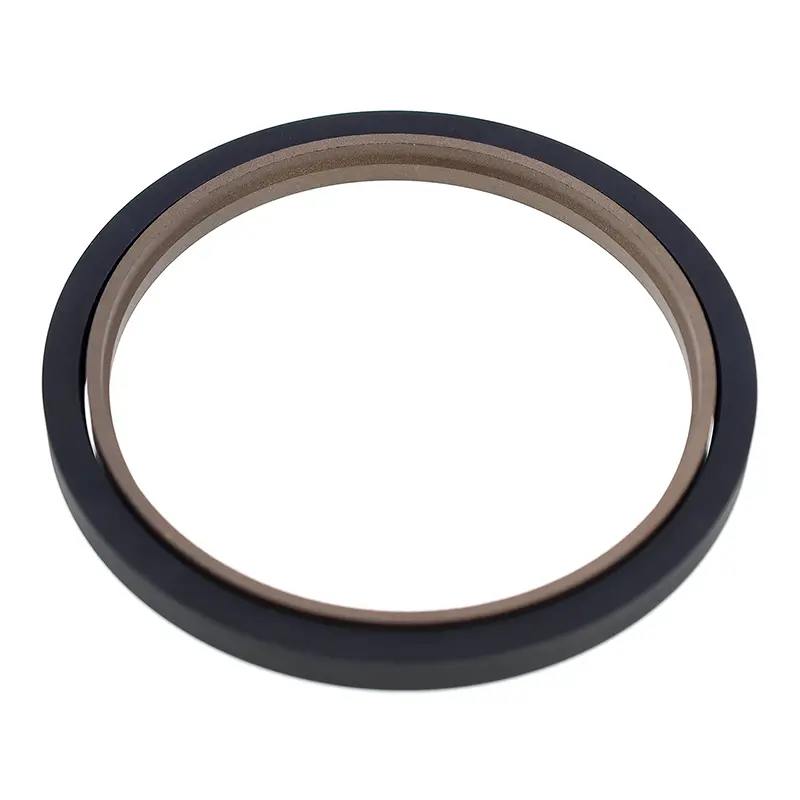

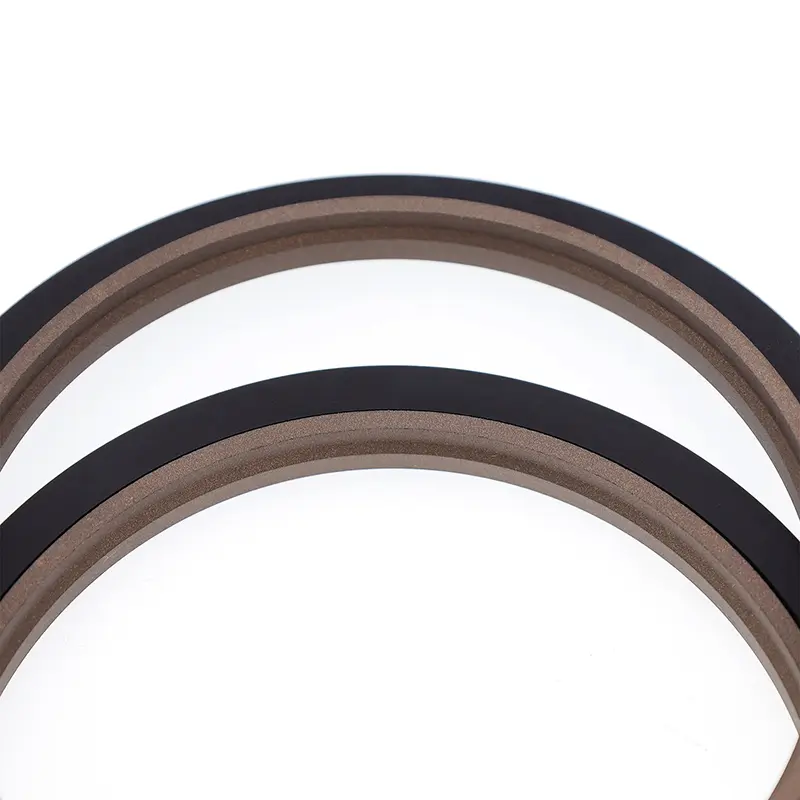

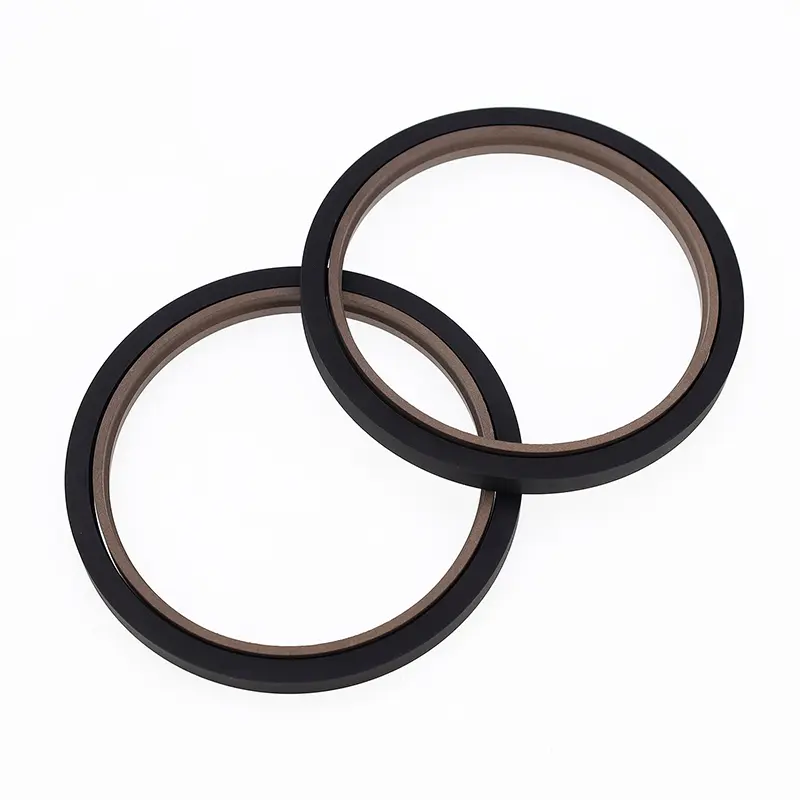

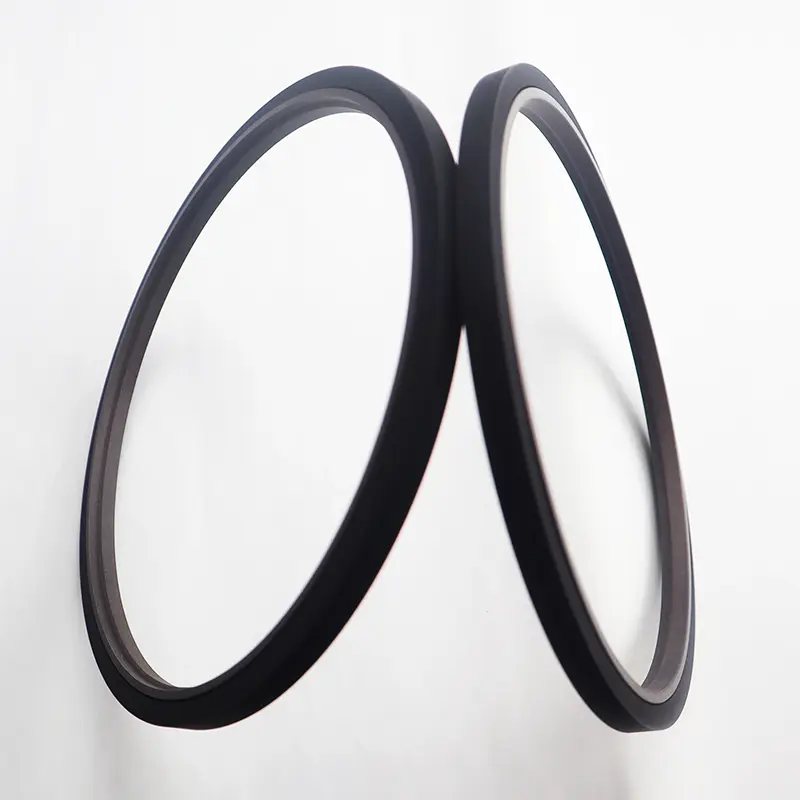

Тешките заптивки на клипните шипки (Step Seals) се состојат од скалест заптивачки прстен исполнет со тефлонски и правоаголен гумен прстен. Тие се погодни за еднонасочно запечатување под притисок при клипни хидраулични апликации. Правоаголниот прстен обезбедува радијална сила и го компензира абењето на заптивниот прстен. Тие обично се користат заедно со водич прстен. Поделени (отворени) жлебови треба да се користат за дијаметри на шипки помали од 30 mm. Тие најчесто се користат во тешка хидраулична опрема.
Карактеристики:
1. Ниско триење, мал отпор на стартување, непречено движење, еднакво динамично и статичко триење и без лази;
2. Стабилност на висок притисок под притисок и тешки услови;
3. Долг работен век, погоден за заптивки без масло;
4. Погоден за запечатување медиуми со низок вискозитет како што е водата.
Применливи оперативни услови (екстремните вредности не треба да се појавуваат истовремено)
|
Притисок Mpa |
Температура ℃ |
Брзина m/s |
Средно |
|
≤60 |
-35~+100 (што одговара на О-прстен NBR) |
≤6 |
Хидраулично масло на база на минерали, течност за отпорност на пламен (HFA/HFB), вода итн. |
|
-20~+200 (што одговара на О-прстен FKM) |
Избор на материјал
1. Достапни правоаголни прстенести материјали: R01 нитрилна гума (NBR), R02 флуорогума (FKM) итн.
2. Материјали за заптивни прстени: тефлонски тефлонски 2, тефлонски тефлонски, тефлонски 4, СТП, итн. (Види Опис на материјалот).
Пример за нарачка

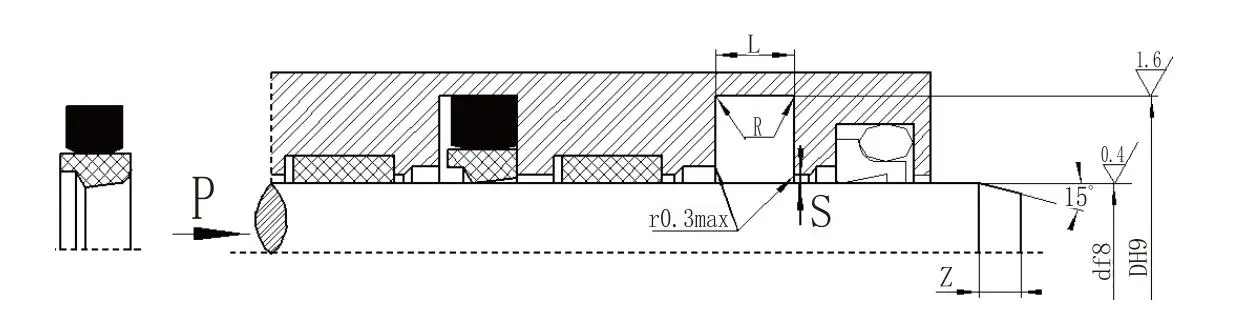

Модел на нарачка: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 Модел - Дијаметар на прачка x Дијаметар на жлеб x Ширина на жлебот; тефлонски 3 - модифициран код за тефлонски материјал; R01 - Правоаголен Прстен материјал Код
