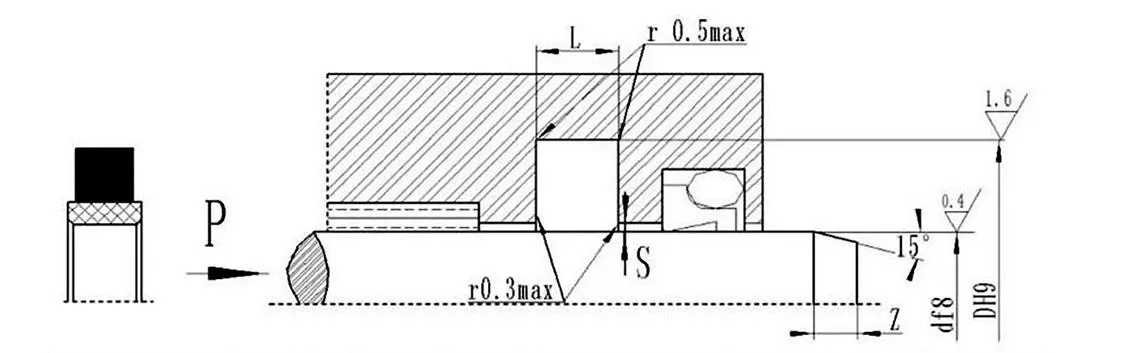

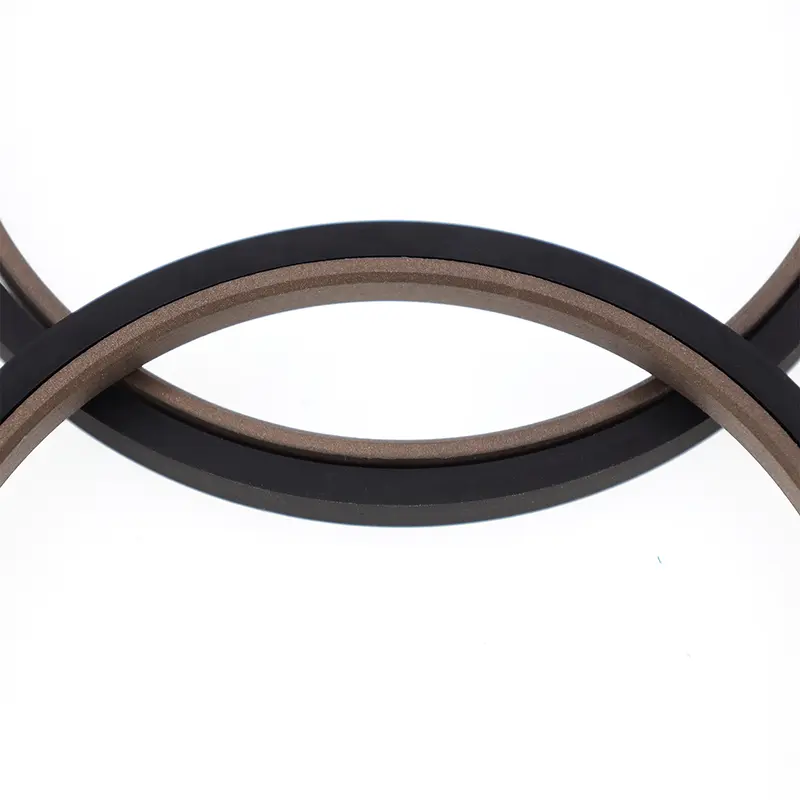

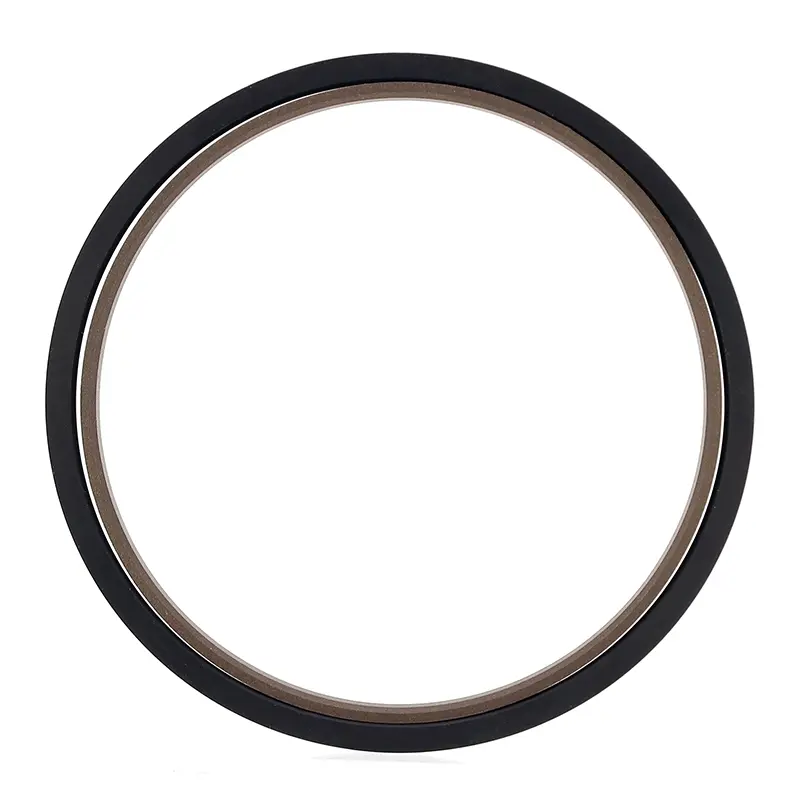

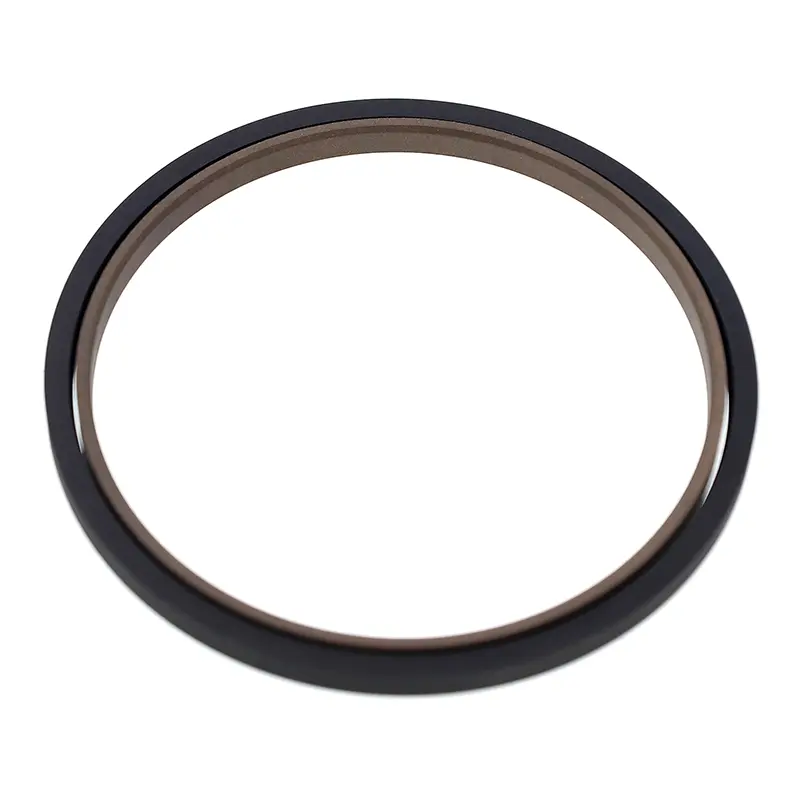

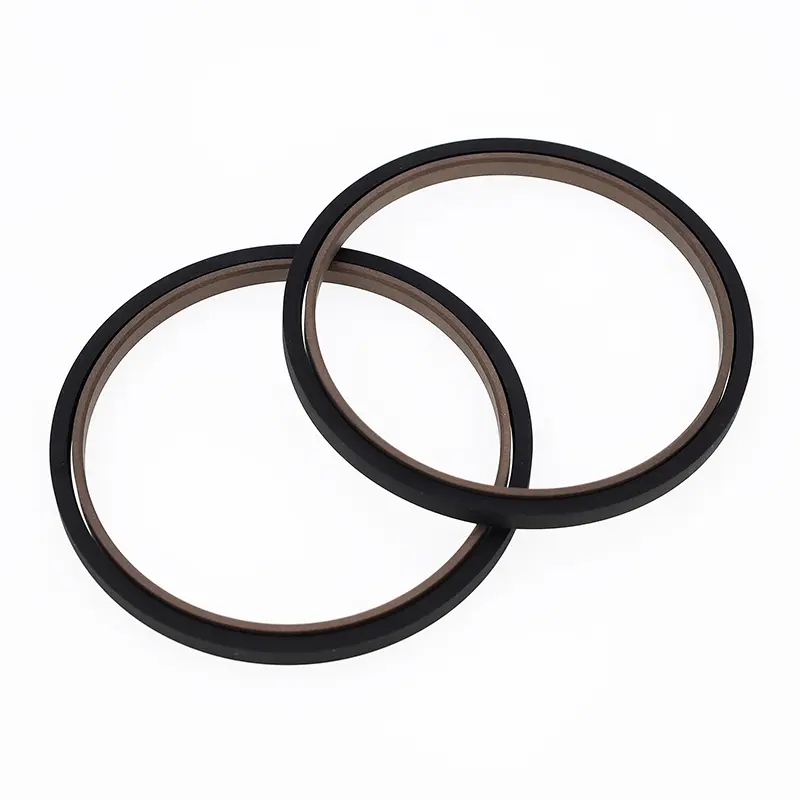

Правоаголната комбинирана заптивка за клипните шипки се состои од правоаголен заптивен прстен исполнет со тефлонски и правоаголен гумен прстен. Погоден е за двонасочно запечатување под притисок во клипни хидраулични и пневматски апликации. Правоаголниот прстен обезбедува радијална сила и го компензира абењето на заптивниот прстен. За дијаметри на шипки помали од 30 mm, треба да се користи дизајн на поделен (отворен) жлеб.
Карактеристики:
1. Ниско триење, мал отпор на стартување, непречено движење, еднакво динамично и статичко триење и без лази;
2. Заптивка со двојна намена за хидраулични и пневматски апликации, погодна за двонасочно запечатување под притисок;
3. Долг работен век, погоден за подмачкување без масло;
4. Компактен дизајн за лесна инсталација и одржување.
Применливи оперативни услови (екстремните вредности не треба да се појавуваат истовремено)
|
Притисок Mpa |
Температура ℃ |
Брзина m/s |
Средно |
Екструзивен јаз Смакс |
|
≤40 |
-35~+100 (совпаѓачки правоаголен прстен NBR) |
≤4 |
Хидраулично масло на база на минерали, течност за отпорност на пламен (HFA/HFB), вода, гас итн. |
0,4 (25 MPA) |
|
-20~+200 (совпаѓачки правоаголен прстен FKM) |
0,2 (~ 40 MPA) |
Избор на материјал
1. Достапни правоаголни материјали: R01 нитрилна гума (NBR), RO2 флуорогума (FKM) итн.
2. Материјали за заптивни прстени: тефлонски тефлонски, тефлонски 3, тефлонски тефлонски 4 (види опис на материјалот).
Пример за нарачка
Нарачајте модел SPN-d*DL-PTFE3-R01: Дијаметар на шипка*Ден дијаметар на жлеб*Ширина на жлебот
SPN модел PTFE3 - Изменета шифра на тефлонски материјал R01 - Правоаголна шифра на материјал за прстен
