Шеврон печат

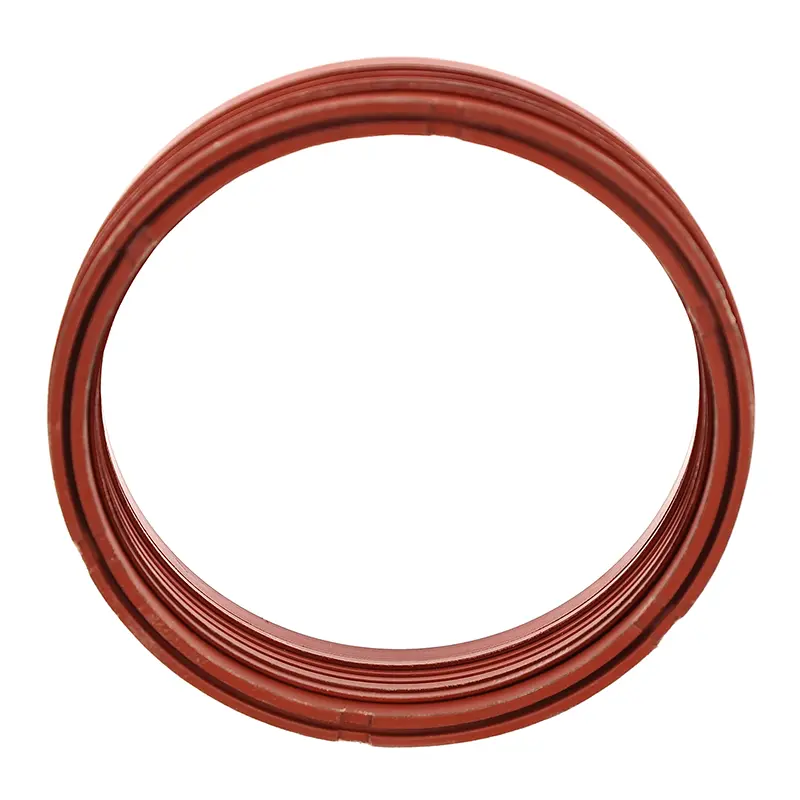

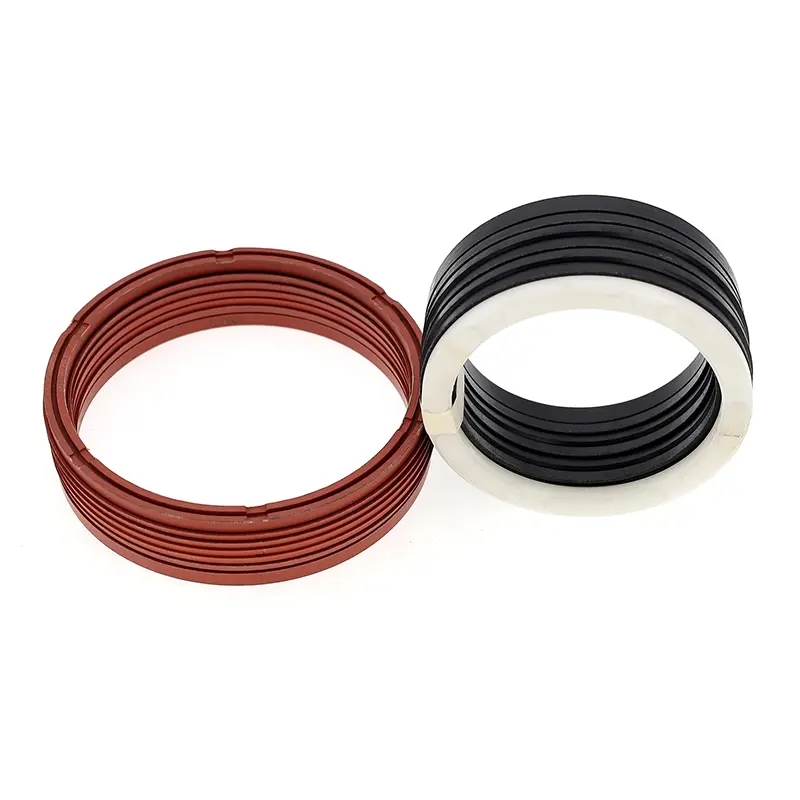

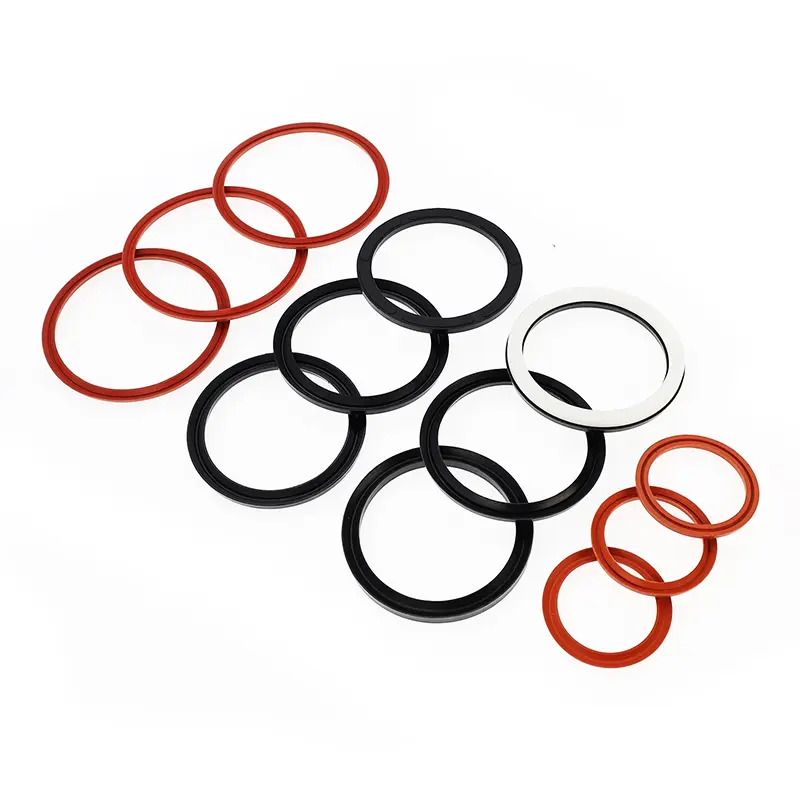

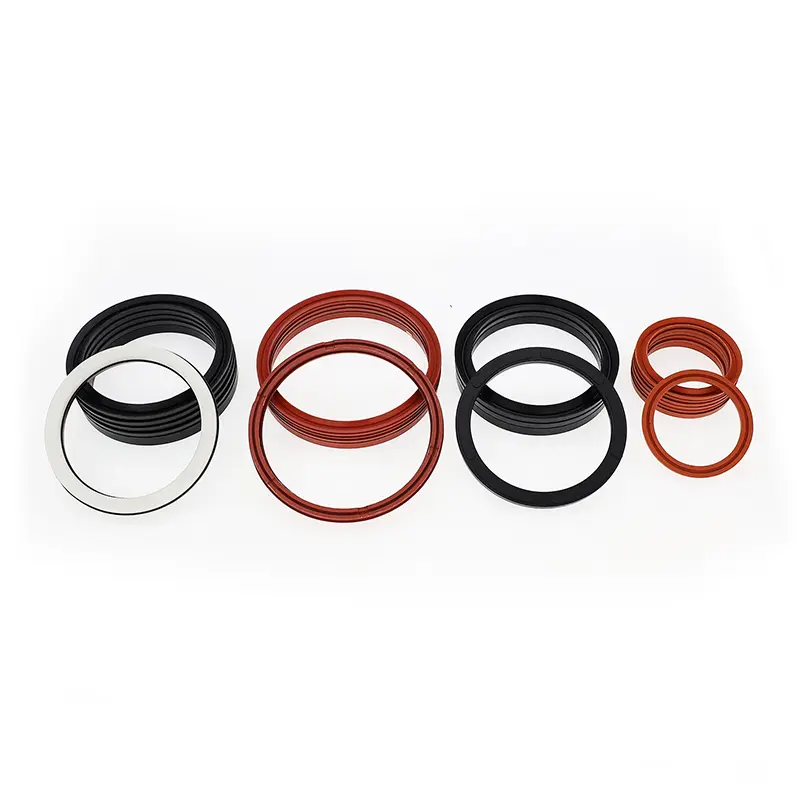

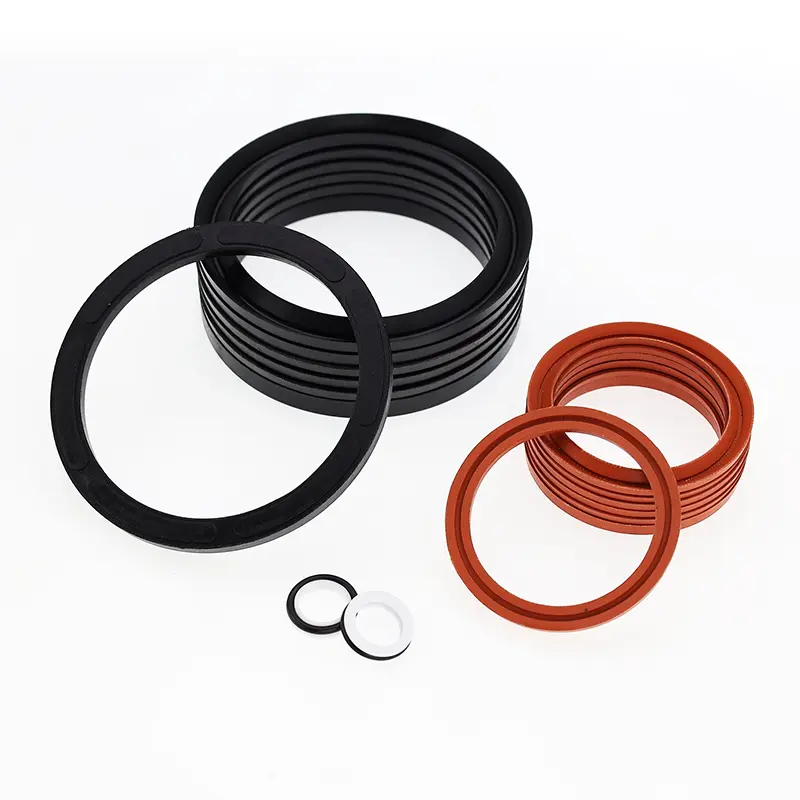

Комбинираната заптивка во форма на V за клипните шипки се состои од комплет (најмалку три) заптивни прстени во форма на V, прстен за компресија и прстен за поддршка. Погоден е за еднонасочно запечатување под притисок при клипни хидраулични апликации. За време на инсталацијата мора да се нанесе маст компатибилна со материјалот за заптивање. Не може да се инсталира во монолитен (затворен) жлеб.

Карактеристики:

1. Достапен е широк спектар на материјали, што овозможува оптимално прилагодување за да одговара на различни апликации.

2. Погоден за употреба во тешки работни услови, приспособувајќи се практично на сите медиуми и тешки услови.

3. Долг работен век, погоден за заптивки за подмачкување без масло (со соодветен избор на материјал).

4. Прилагодливи перформанси на запечатување и триење може да се постигнат со прилагодување на дихтунгот, а аксијалната димензија може да се прилагоди со додавање или отстранување на заптивни прстени во облик на V.

5. Ефикасно дури и со слаб квалитет на површината за запечатување.

Применливи оперативни услови (екстремните вредности не треба да се појавуваат истовремено)

Материјали

1. Материјали за прстени под притисок: тефлонски, нитрил-бутадиенска гума (NBR) ткаенина, флуорогума-бутадиен гумена ткаенина, најлон, полиоксиметилен

2. Материјали за V-прстен: Тефлонски, нитрил-бутадиенска гума (NBR), флуорогума, флуорогума-бутадиенска гумена ткаенина, полиуретан

3. Материјали за потпорни прстени: гумена ткаенина од нитрил-бутадиен, гумена ткаенина од флуорогума-бутадиен, најлон, полиоксиметилен, тефлонски

Пример за нарачка

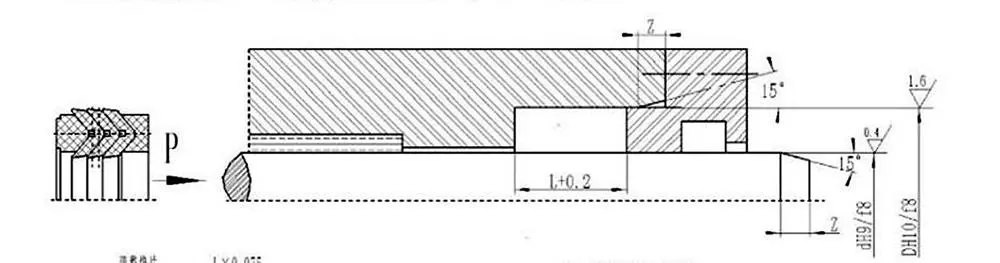

Правила за монтирање на бравата

Заптивките во форма на V може да се прилагодат во аксијалната димензија со прилагодување на дихтунгот за да се постигне оптимално запечатување и триење. Почетното носење по долготрајно работење може да се продолжи со прилагодување на аксијалната димензија. Препорачаниот дизајн за прилагодливата аксијална димензија на шуплината на заптивката е 1,025 L, со опсег на прилагодување од 7,5% L.
