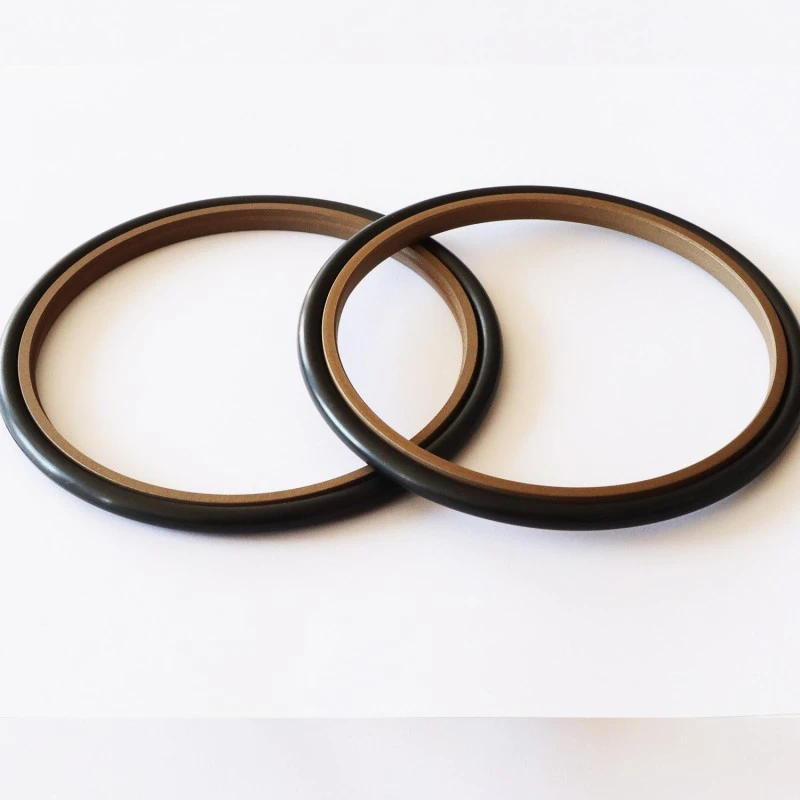

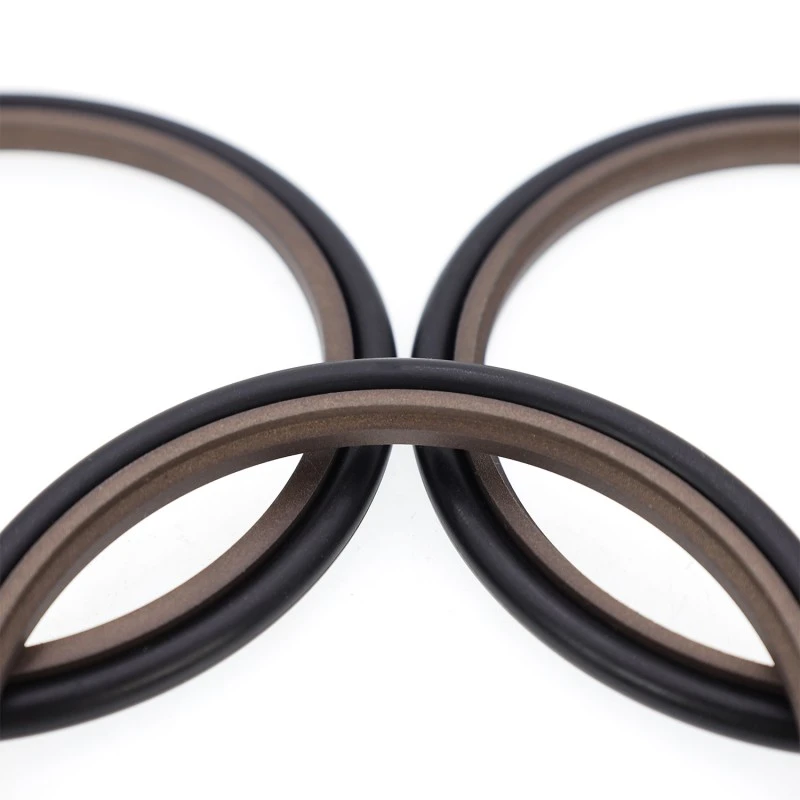

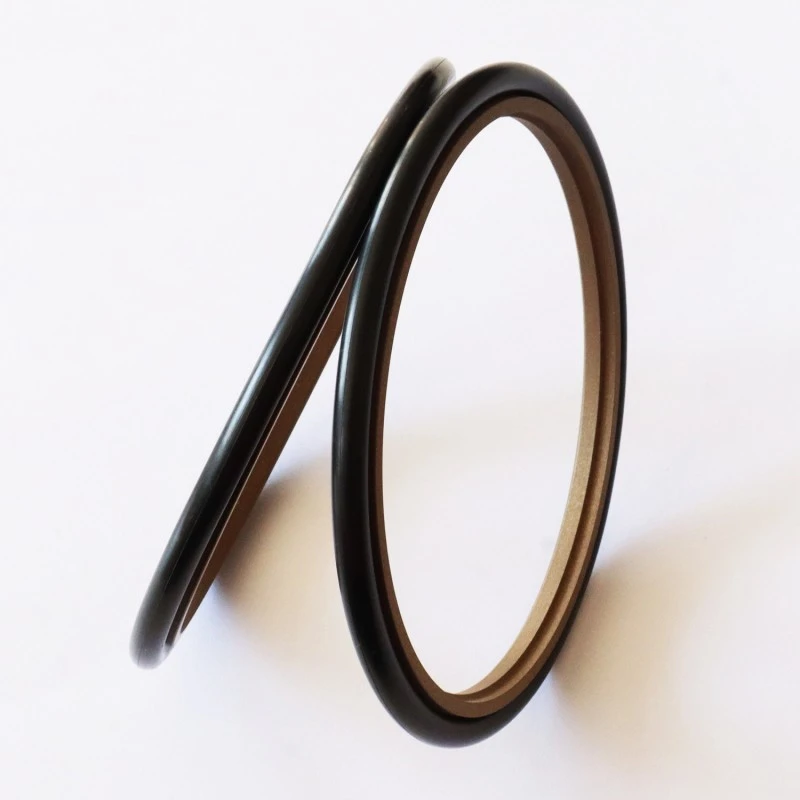

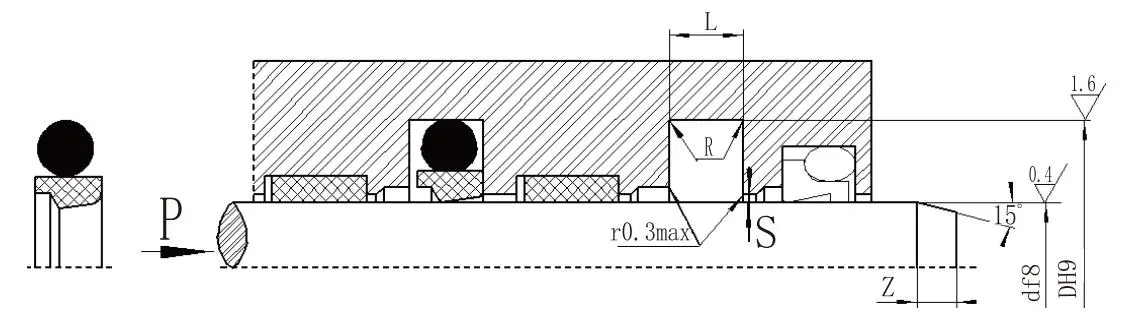

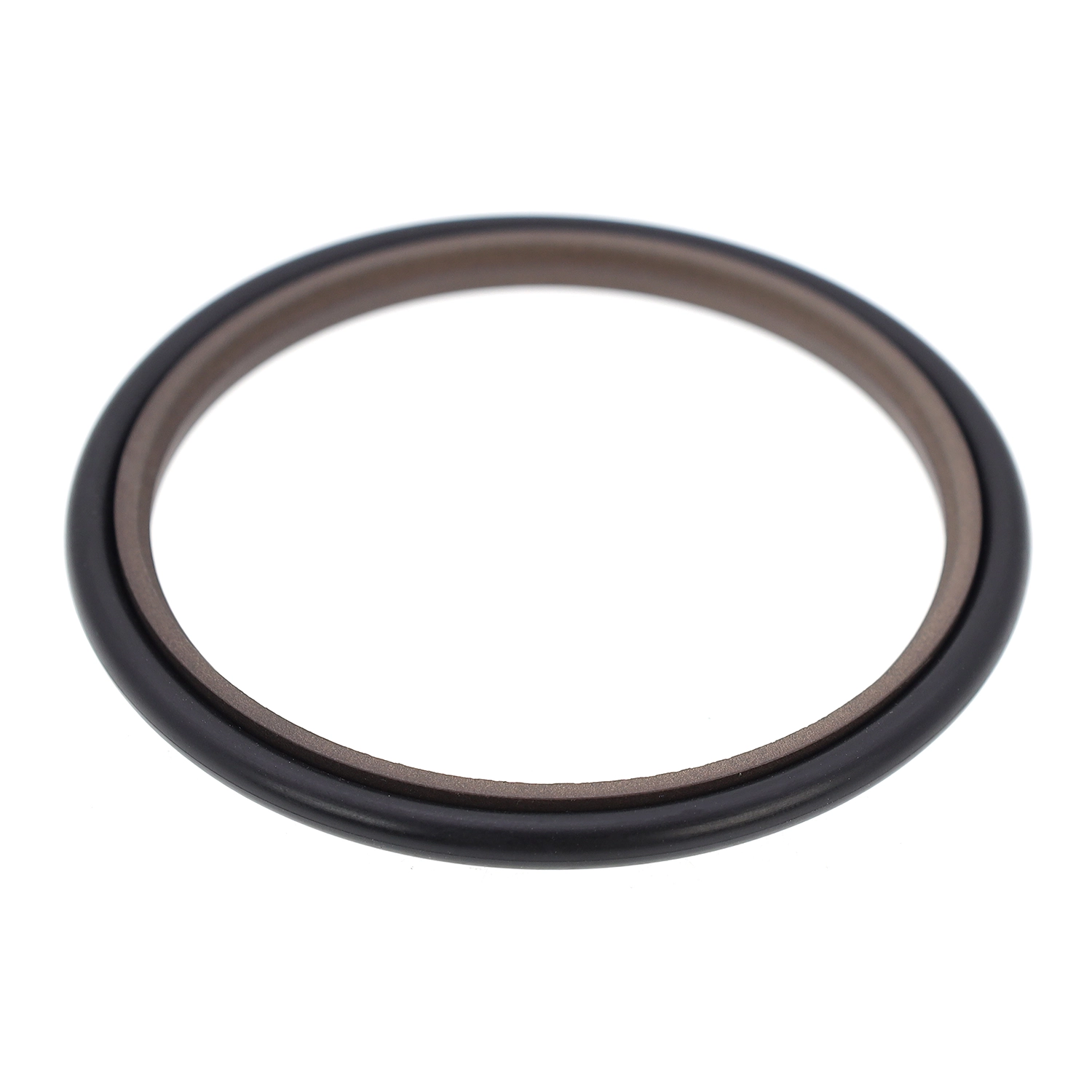

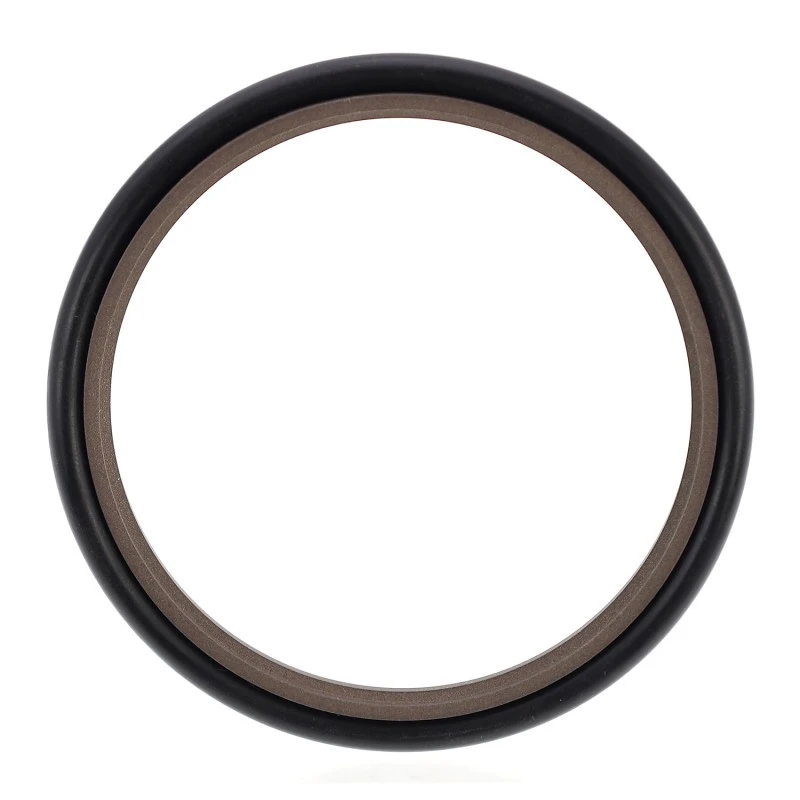

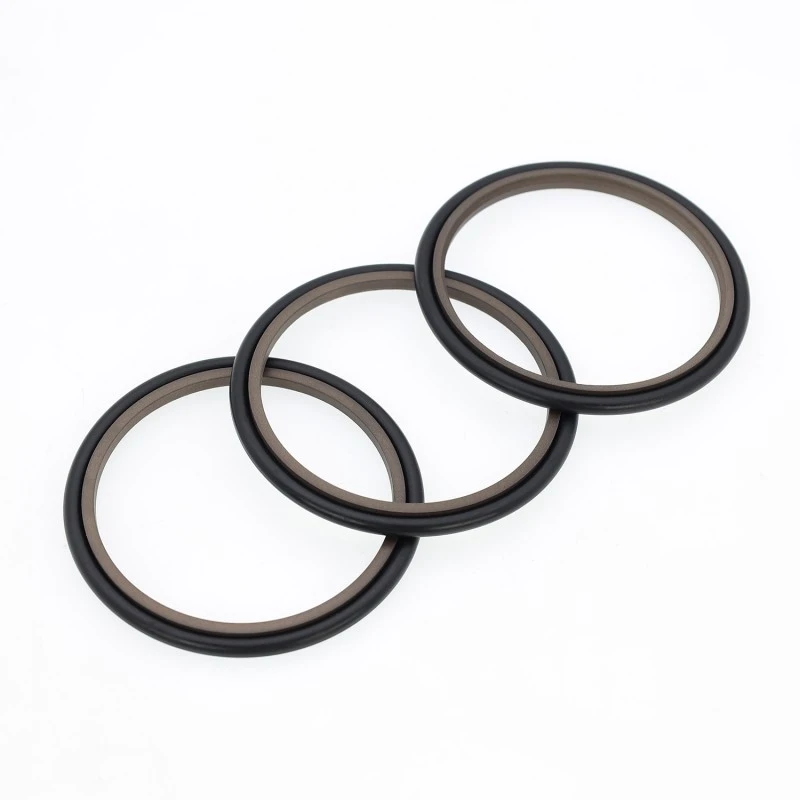

Степенот заптивка се состои од скалесто заптивање наполнет со тефлонски прстен и О-прстен, погоден за еднонасочно запечатување под притисок при клипни хидраулични апликации. О-прстенот обезбедува радијална сила и го компензира абењето на заптивниот прстен. Генерално се користи заедно со водич прстен. За дијаметри на шипки помали од 30 mm, треба да се користи дизајн на поделен (отворен) жлеб.
Карактеристики:
1. Ниско триење, мал отпор на стартување, непречено движење, еднакво динамично и статичко триење и без лази;
2. Стабилност на висок притисок под притисок и тешки услови;
3. Долг работен век, погоден за заптивки за подмачкување без масло;
4. Погоден за запечатување медиуми со низок вискозитет како што е водата;
Применливи оперативни услови (екстремните вредности не треба да се појавуваат истовремено)
|
Притисок Mpa |
Температура ℃ |
Брзина m/s |
Средно |
|
≤60 |
-35~+100 (што одговара на О-прстен NBR) |
≤6 |
Хидраулично масло на база на минерали, течност за отпорност на пламен (HFA/HFB), вода итн. |
|
-20~+200 (што одговара на О-прстен FKM) |
Избор на материјал
1. Достапни материјали за О-прстен: R01 Нитрил-бутадиен гума (NBR), RO2 флуорогума (FKM), итн.
2. Материјали за заптивни прстени: PTFE2, PTFE3, PTFE4, PU, итн.
Пример за нарачка
Модел на нарачка: RC11-40x55.1x6.3-PTFE3-R01
Модел на нарачка: RC11-B-40x55.1x6.3-PTFE3-RO2 Модел: Дијаметар на шипка x Дијаметар на жлеб x Ширина на жлеб PTFE3 (Модифициран тефлонски) Шифра на материјал: R01, R02 - Шифра на материјал за прстени
