Елементот за водич за хидраулични заптивки, како и нашите други производи за хидраулични заптивки, има специфични модели на поделбата. Ruichen Peals отсекогаш одржувал развој на производи и контрола на квалитетот. Секој модел има различни карактеристики на дизајнирање и производство и има свои повеќе насочени услови за работа и апликации.

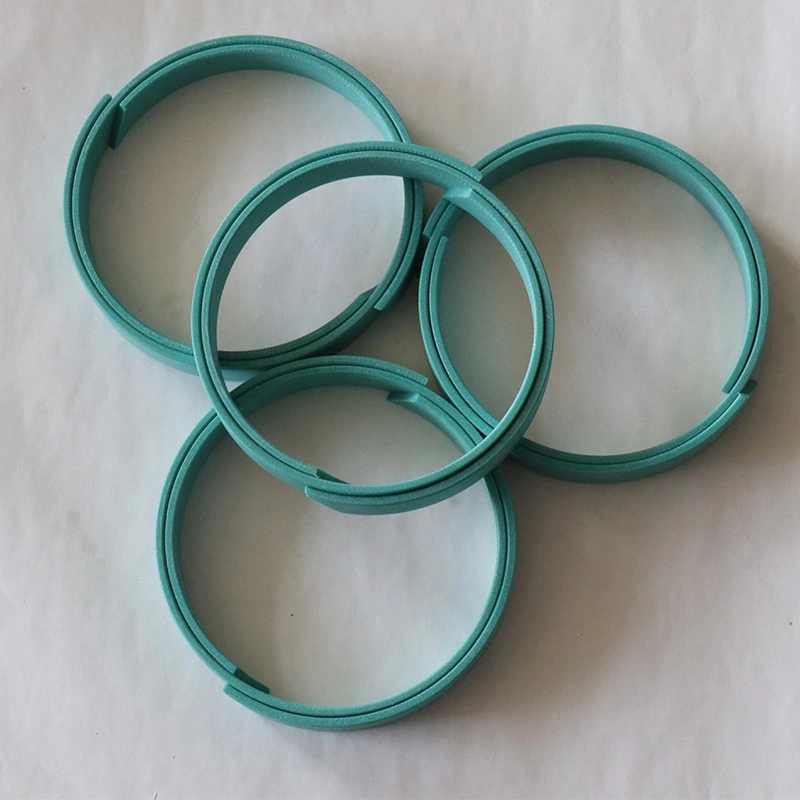

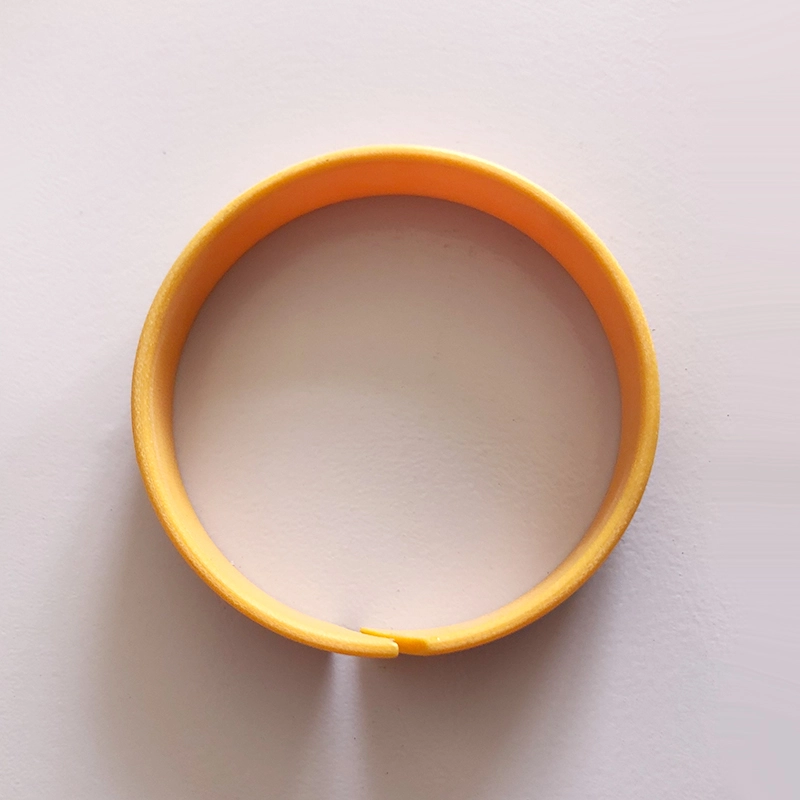

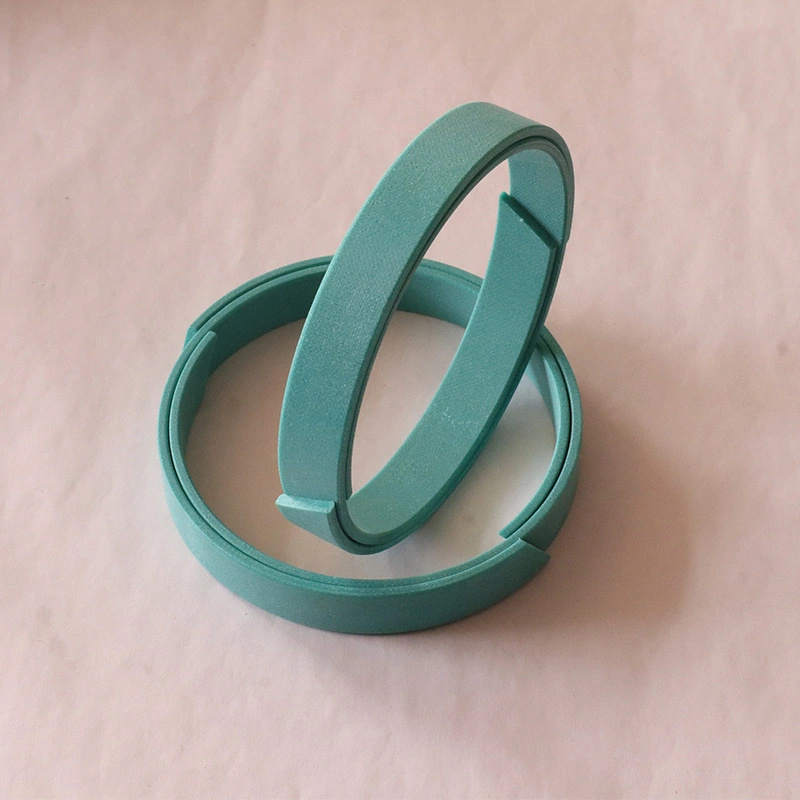

RC1081 Засилен политтраетилен Водич за водичи има карактеристики на големо оптоварување, ниско носење, ниско триење и без притаен заради додавање на бронзен прав и други материјали на PTFE материјал. RC1082 засилен со ткаенини засилени фенолни водичи има поголем капацитет на радијално оптоварување од појасот PTFE Водич поради употреба на материјал засилен со фенолна ткаенина. Двете водичи се обезбедени во ролни, кои можат да се намалат од корисниците за лесна инсталација и да избегнат метален контакт на лизгачката површина.
Прстенот за поддршка е важна основна компонента на хидрауличниот цилиндер. Со цел да се прилагодиме на развојот на лизгачки прстен комбинирани пломби и меки структури на лежишта во светот, нашата компанија успешно развива прстени за засилена на ткаенини засилени со крпи (ремени). Годините на реална употреба покажаа дека овој производ го достигна или го надмина нивото на квалитет на слични странски производи и е широко пофален од корисниците. Табелата за изведба на прстените за поддршка (ремени) произведени од нашата компанија може да се користи како референца. Клипот и клипот на хидрауличниот цилиндер играат поддршка и водечка улога.

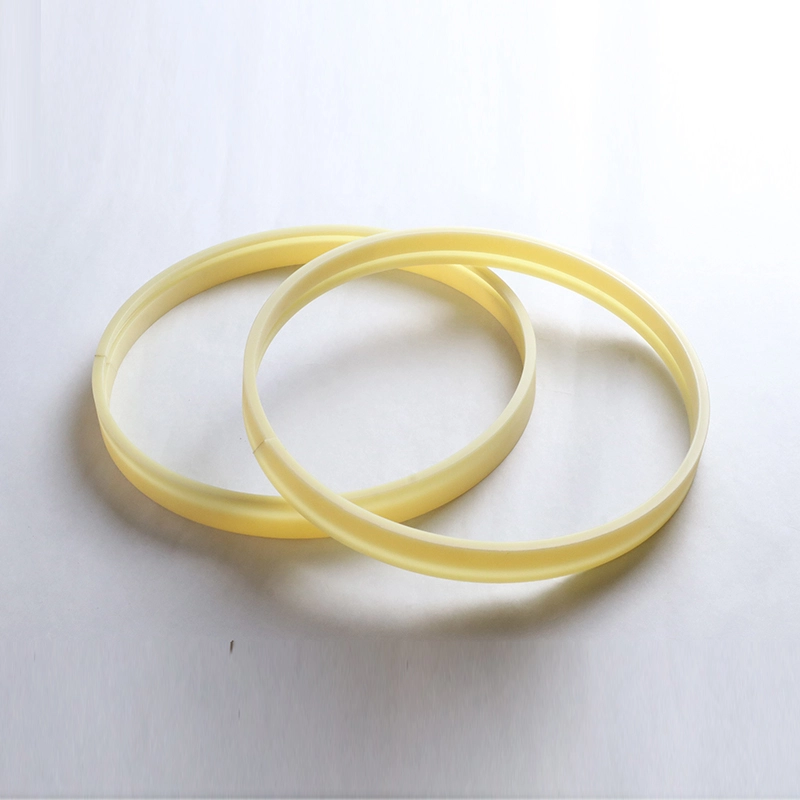

RCS Неметален Водич прстен за клипни прачки RCT неметален водич прстен за клипот
За клипот или клипната шипка што работи во хидрауличниот цилиндер, прстенот за абење има прецизен водечки ефект и може да апсорбира радијални сили. Во исто време, прстенот за абење може да спречи метален контакт на лизгачки делови во хидрауличниот цилиндер. Во споредба со металните прстени за абење, неметалните прстени за абење имаат многу предности. Меѓу нив, прстените засилени со ткаенини и PTFE се достапни во типови на сечење на лице место и готови за употреба.
1. Добар отпор на абење
2. Избегнувајте метален контакт
3. Може да ја потисне механичката вибрација
4. Поради ефектот на центрирање на прстенот за абење, дозволен е поголем радијален дозвола
5. Едноставен жлеб и лесен за инсталирање
Ниски трошоци за одржување врз основа на горенаведените предности, таа е широко користена
Водечки ракав
GFAI е водич за ракави за клипот, кој го поддржува и води клипот и исто така има функција за изолација од прашина. Водечки ракави GFI и GFA се водичи за клипни шипки, кои поддржуваат и ја насочуваат клипот.

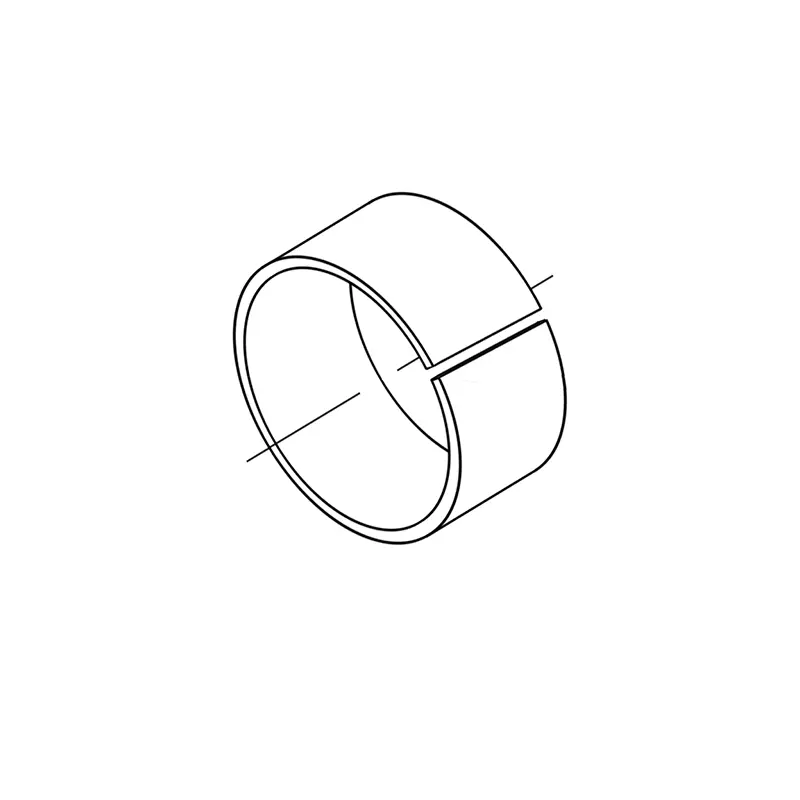

Прстенот за водич RCSF-1 е изработен од челична плоча бидејќи основата, бронзениот прав испреплетена во средина и мешавина од политетрафлуороетилен и влакна валани на површината. Карактеристики: 1. Мешавината на PTFE и влакна е 0,01-0.03мм, формирајќи трансфер филм за заштита на двојната површина и има својства за само-подмачкување; 2. Слојот на бакар во прав е 0,2-0,3мм, со добар капацитет на оптоварување и отпорност на абење, добра топлинска спроводливост; 3. Низок јаглероден челик, обезбедувајќи добар капацитет за носење на оптоварување и топлинска спроводливост.
Прстенот за бронзени водичи од типот RCFB е изработен од бронза CUSN8 како основен материјал и е економичен грмушка со висок капацитет на оптоварување и добар отпор. Работната површина на производот RCFB090 е покриена со редовни дупки за масло од дијаманти, а работната површина на производот RCFB092 е покриена со редовни дупки за нафта, кои ја играат улогата на складирање на нафта. Полесно е да се формира нафтен филм на почетокот на движењето, а со тоа да се намали почетната отпорност на триење.
Карактеристики и апликации на производи:
Пример за нарачки:

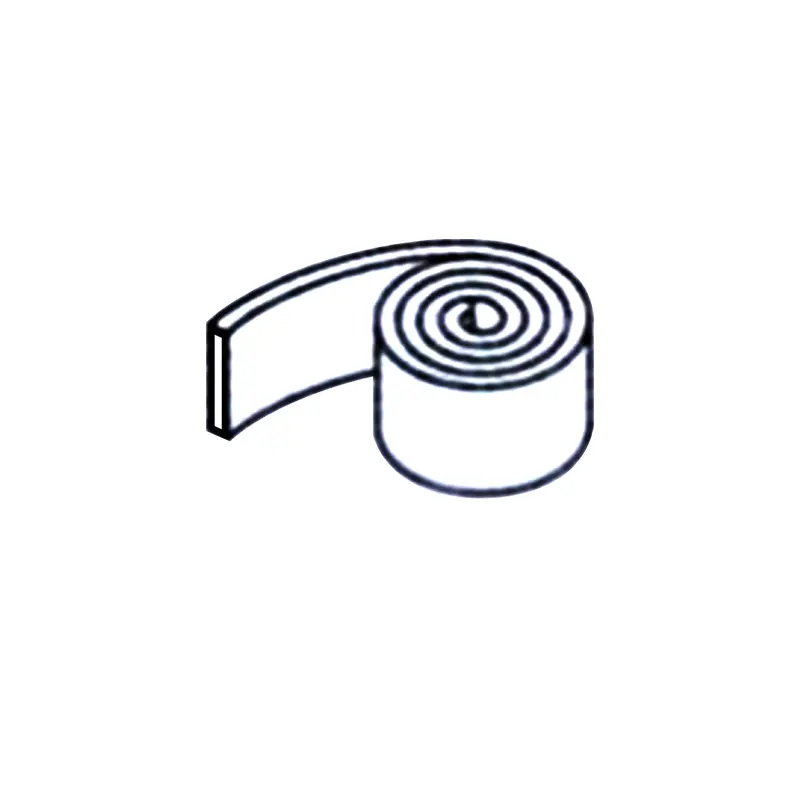

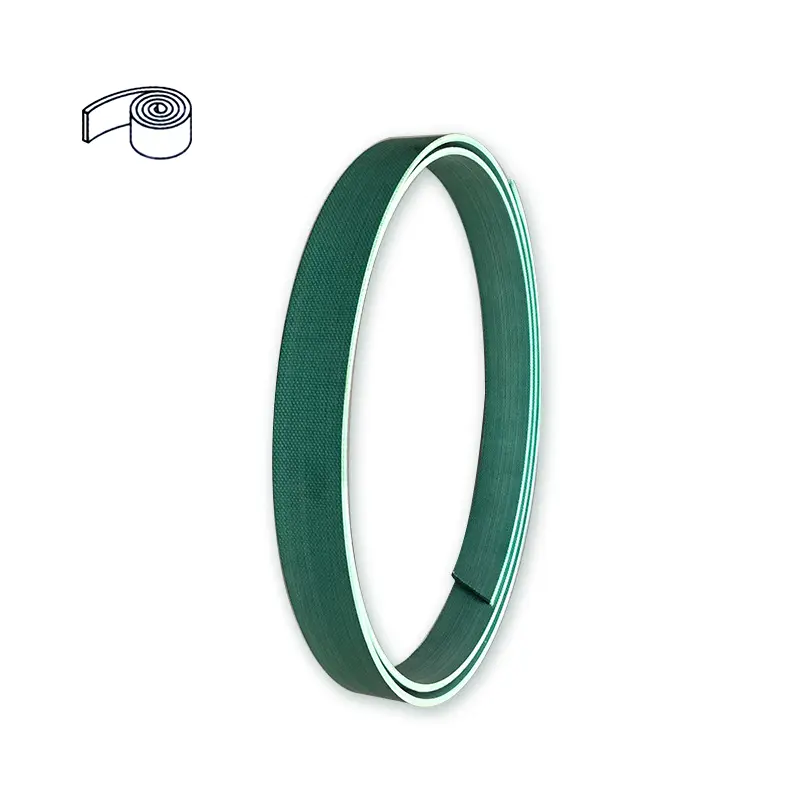

Пример за нарачка за лента за водичи PTFE RC1081—9.7x2.5
ПРИМЕНА ПРИРАЧНИК ЗА ПРИМЕНА ЗА ПРИМЕНА НА ФЕНОЛНА ПЛАТНА РЦ1082—9.7x2.5

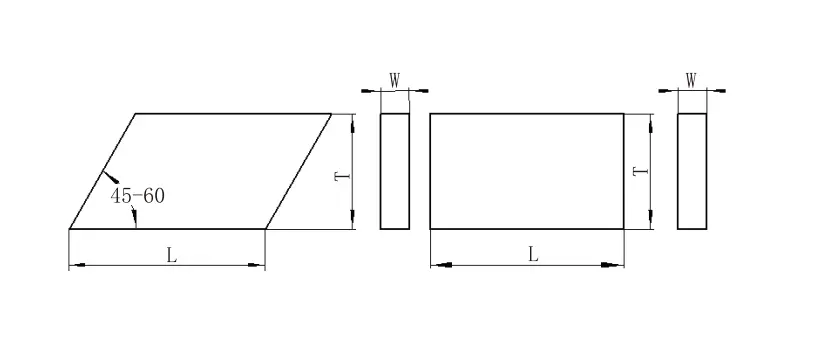

Пресметка на должина на сечење
За вратило: L = 3.1 (d+w) за дупка: L = 3.1 (D-W)
L --- Должина на прстенот D --- Дијаметар на вратилото D --- Дијаметар на дупката W --- Дебелина на прстенот z --- Исечена дозвола

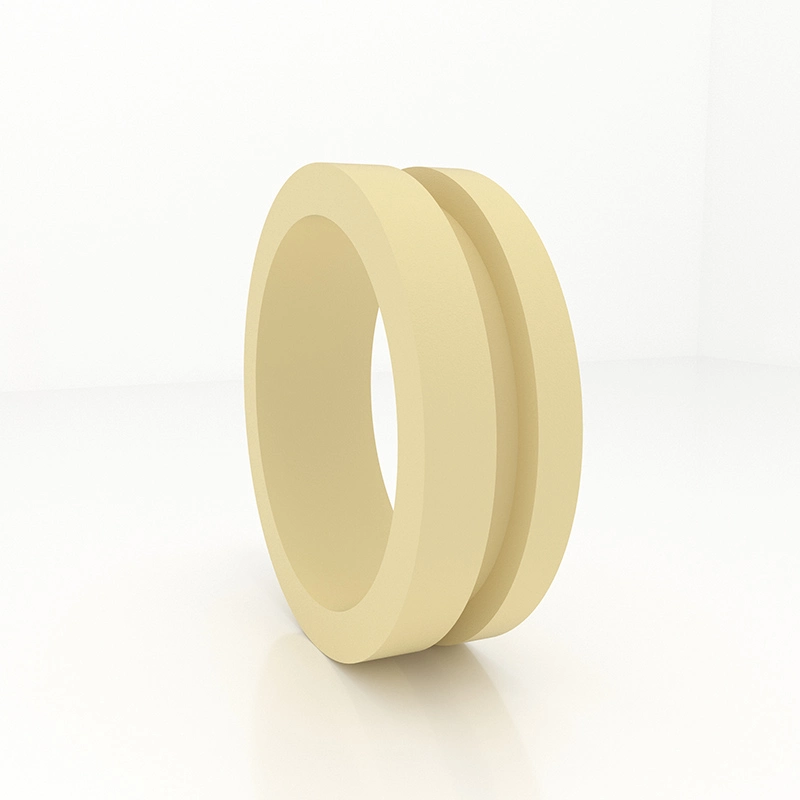

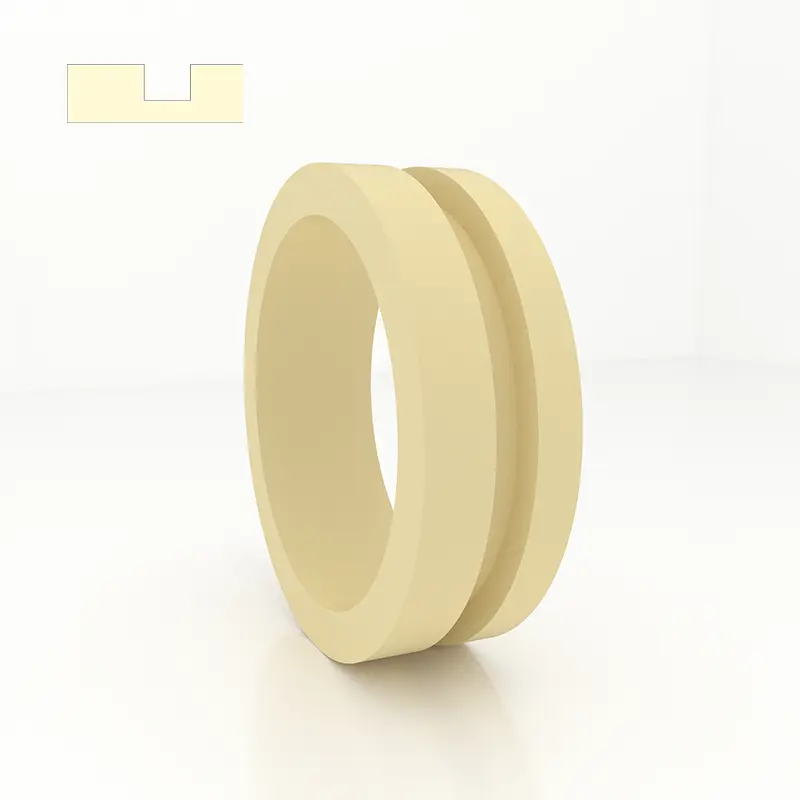

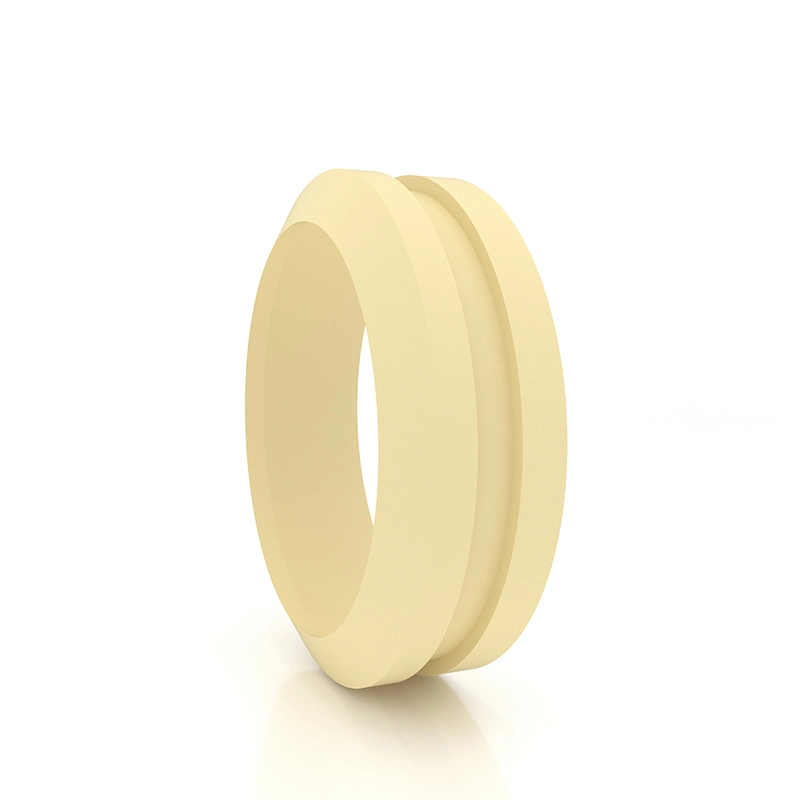

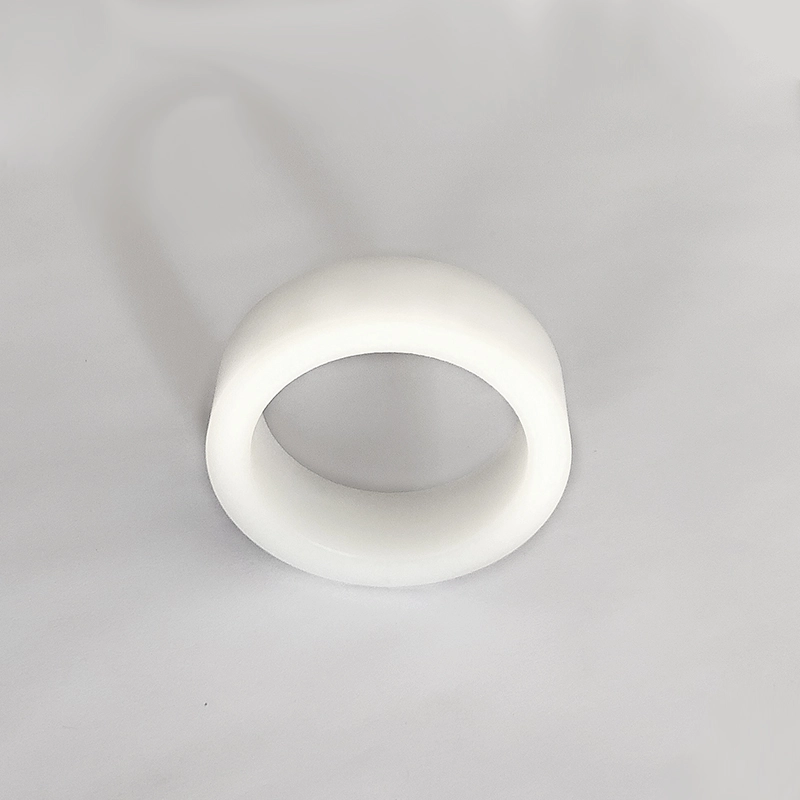

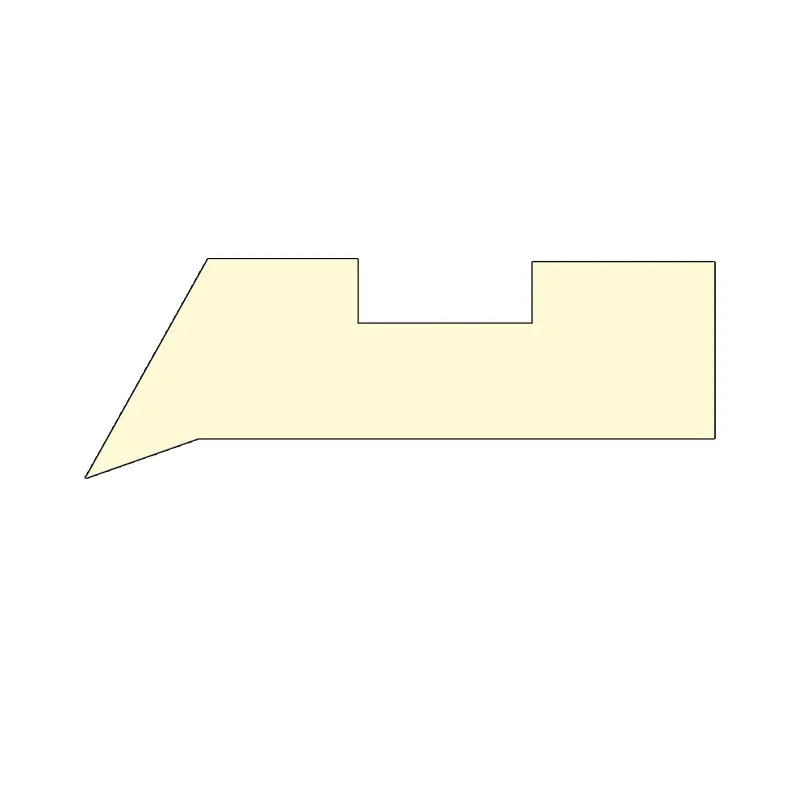

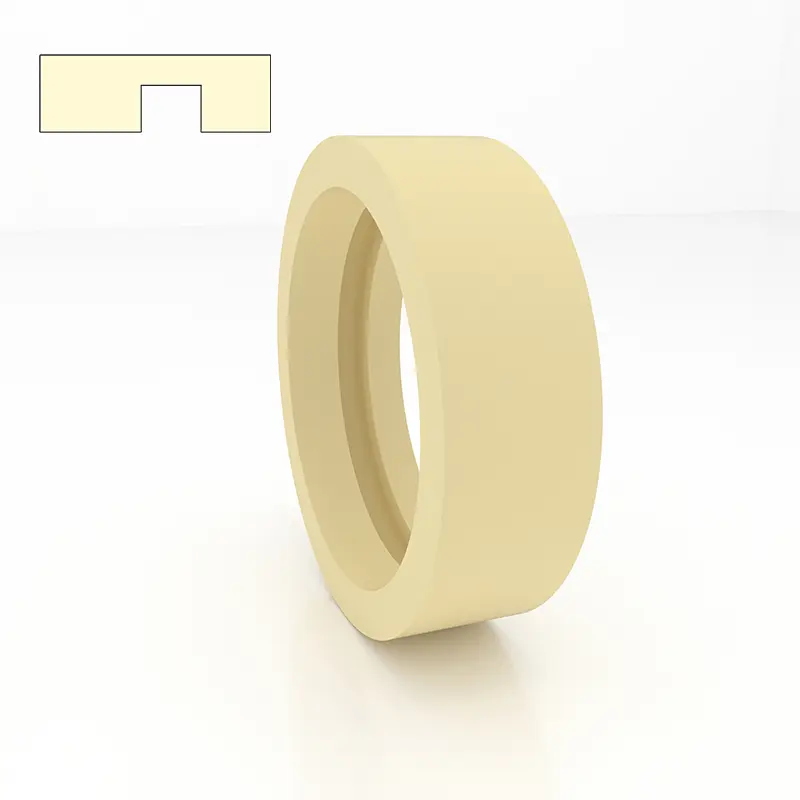

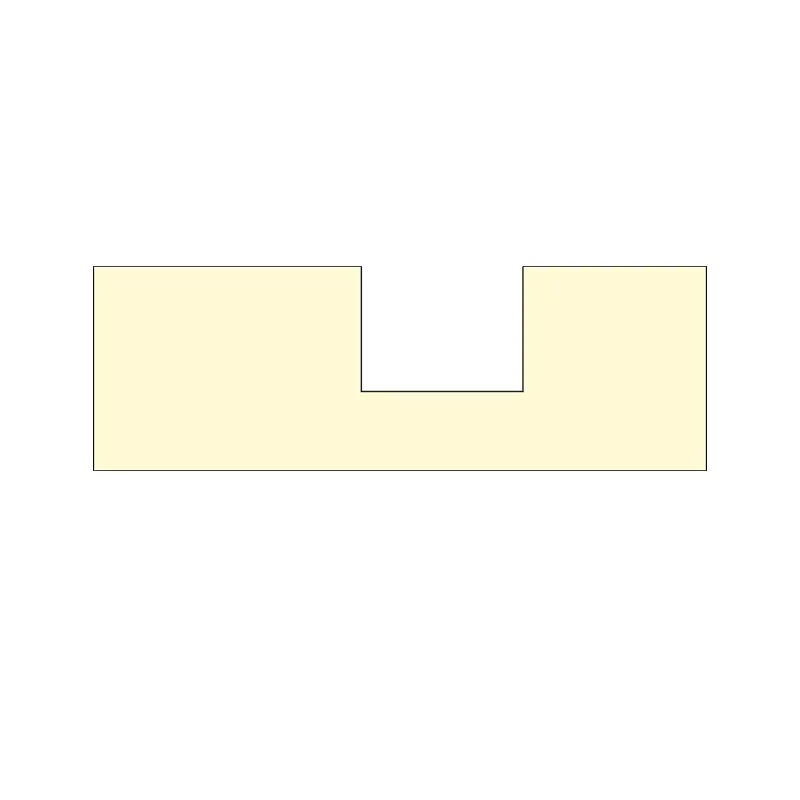

Водечки ракав GFAI
1. Перформанси и употреба: Водичот ракав GFAI е водич за ракав за клипот, кој го поддржува и води клипот и има функција за докажување на прашина.
2. Материјал: најлон ПА, полиоксиметилен пом и политетрафлуороетилен ПТФЕ.
3. Работни услови: Работна температура: -55 ～+225 ° C (PTFE се користи над 120 °).
4. Стандард за дизајнирање: Кога дизајнирате и избирате, погледнете во серијата FAI серија на компанија за глад.
5.

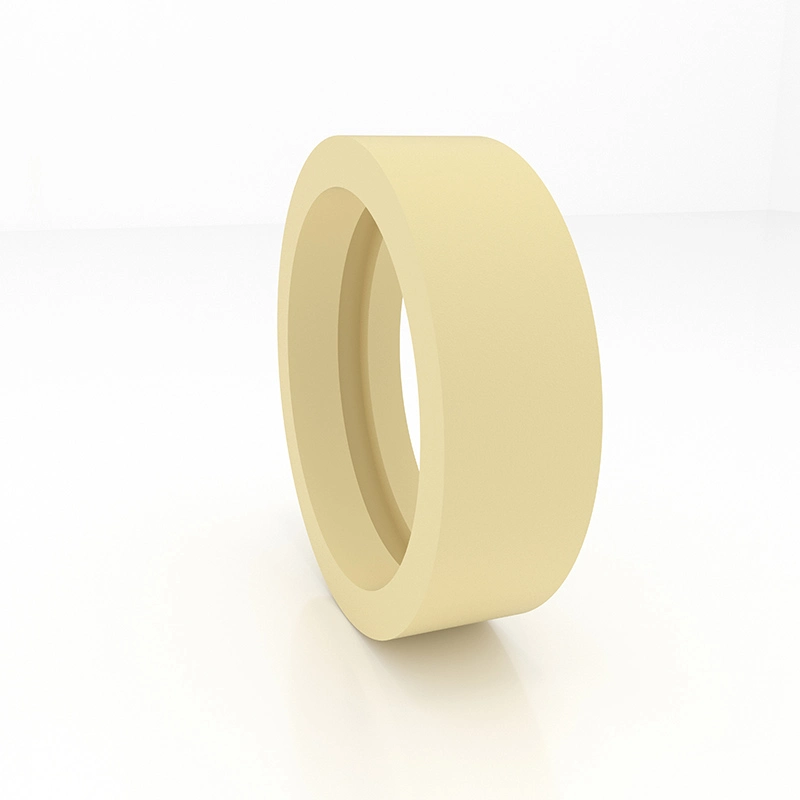

Водечки ракав GFI
1. Перформанси и употреба: Водич за ракав GFI е водич за ракав за клипот, кој го поддржува и води клипот.
2. Материјал: најлон ПА, полиоксиметилен пом и политетрафлуороетилен ПТФЕ.
3. Работни услови: Работна температура: -55 ~+255 ° C (PTFE се користи над 120 ° C)
4. Дизајн Стандард: Кога дизајнирате и избирате, погледнете во FI серијата Hunger's.
5.

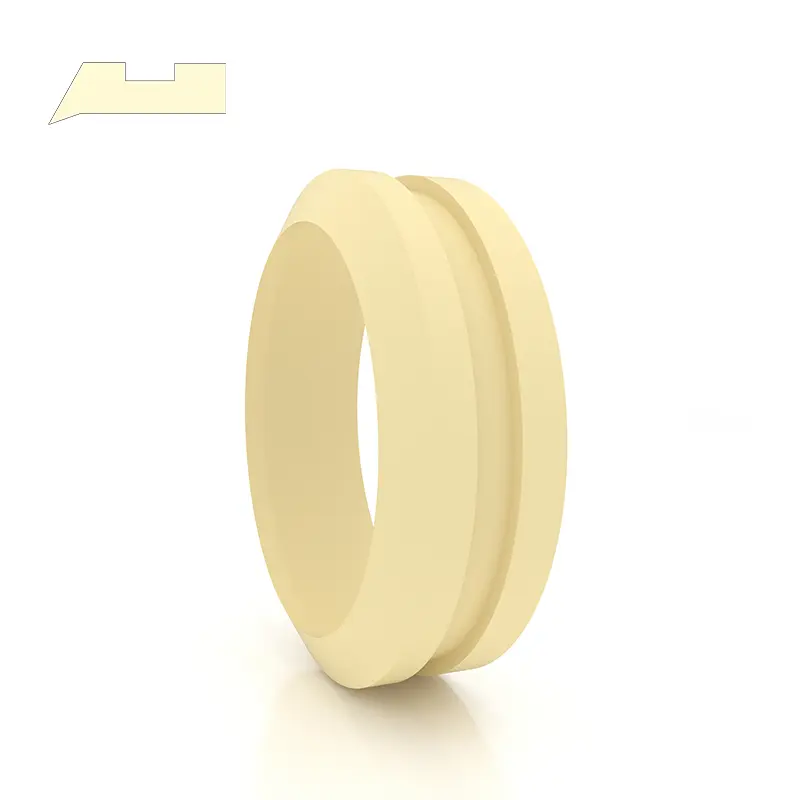

Водич за ракав GFA
1. Изведба и употреба: Водич за ракав GFA е водич за клипот, кој го поддржува и води клипот.
2. Материјал: најлон ПА, полиоксиметилен пом и политетрафлуороетилен ПТФЕ.
3. Работни услови: Работна температура: -55 ~+255 ° C (PTFE се користи над 120C)
4. Дизајн Стандард: Кога дизајнирате и избирате, погледнете во FA серијата Hunger's FA.
5.

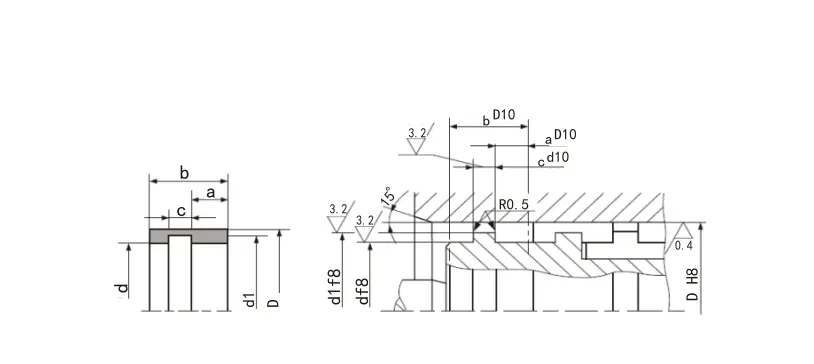

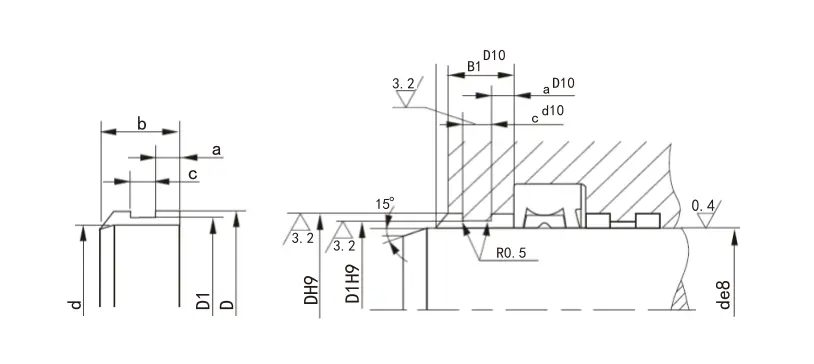

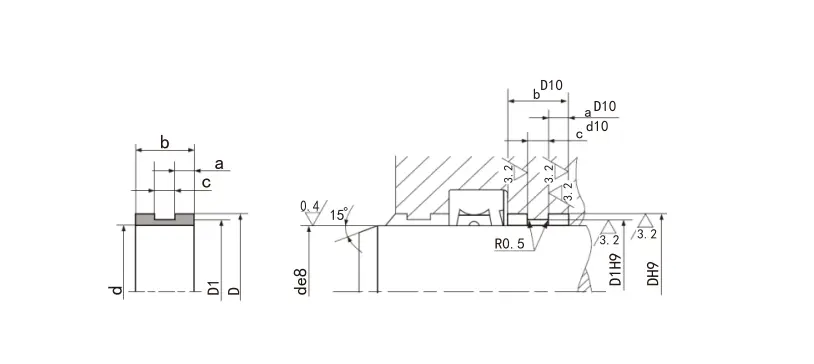

6. Структурен уред:
Спецификации:
| Модел | Ширина на жлебот H+0.2 |
Дебелина Т-0.05 |
Дебелина т Т-0.05 |
Дебелина Т-0.05 |
Дебелина Т-0.05 |
Дебелина Т-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Белешка: Серијалот „Boldface“ најчесто се користи серија. Доколку потребниот производ не е во оваа табела, ве молиме контактирајте не. | ||||||

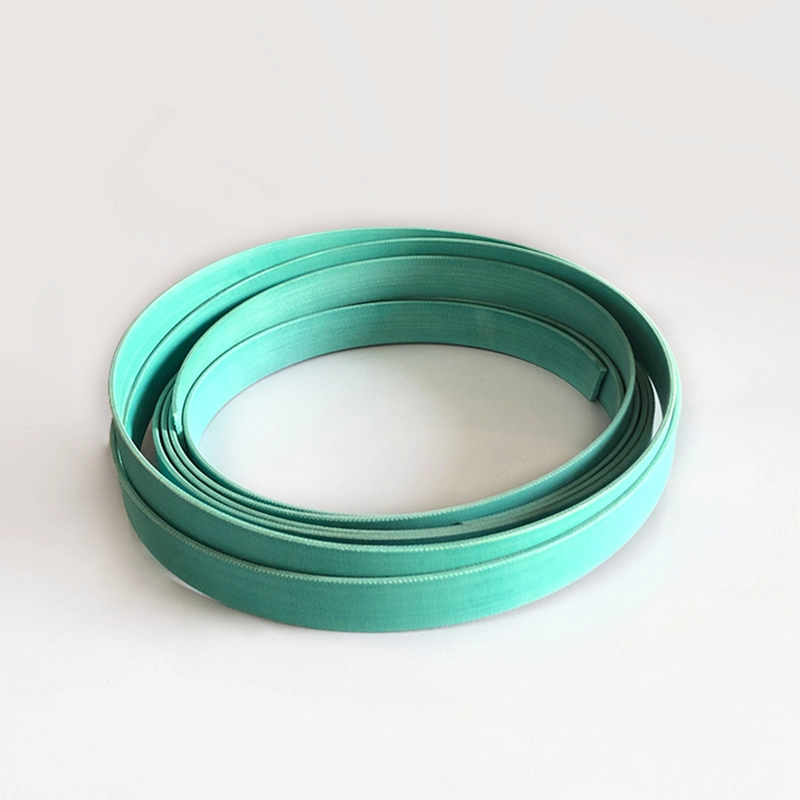

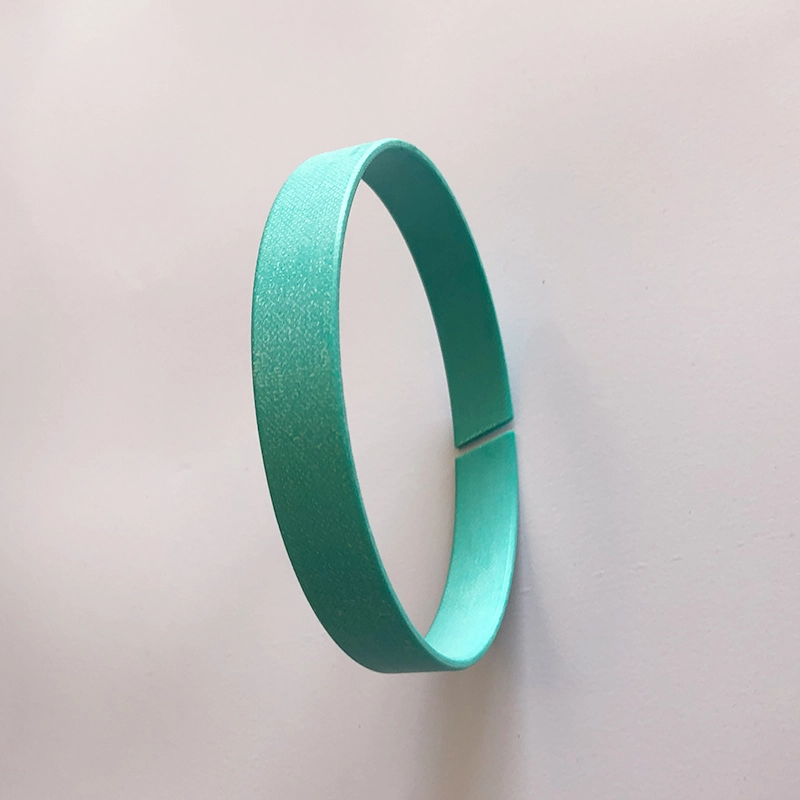

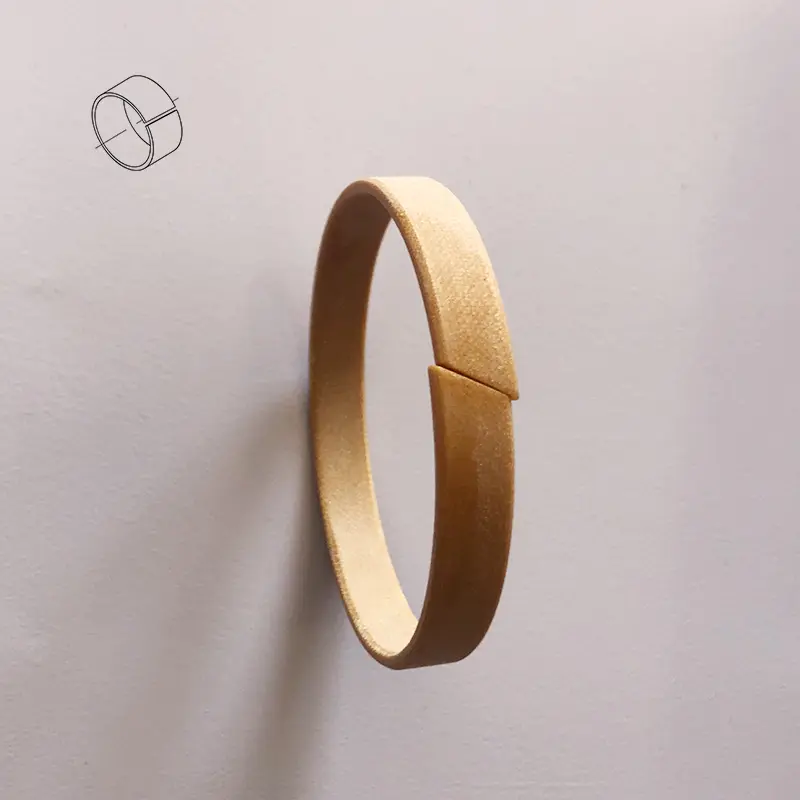

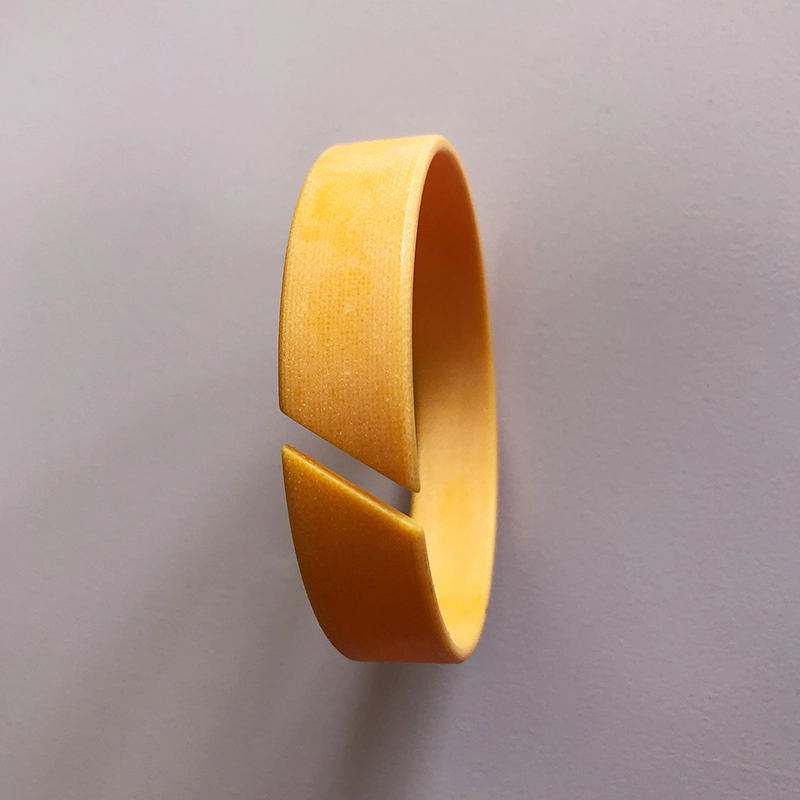

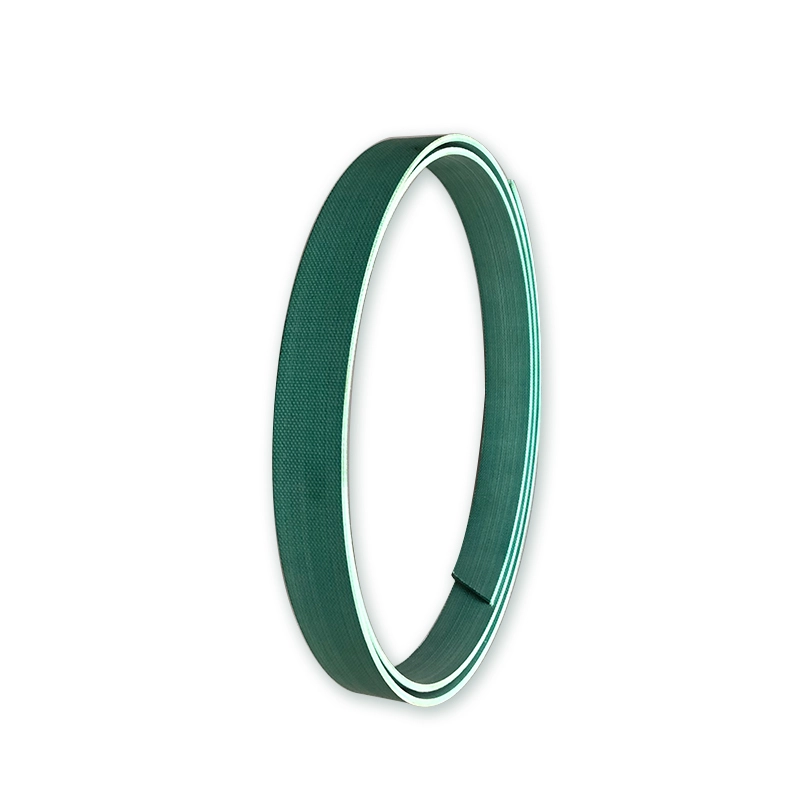

Засилен со крпа засилен со фенолна поддршка (појас)
Прстените за поддршка се важни основни компоненти на хидрауличните цилиндри. Со цел да се прилагодиме на развојот на лизгачки прстен комбинирани пломби и меки структури на лежишта во светот, нашата компанија успешно развива прстени за засилена на ткаенини засилени со крпи (ремени). Годините на реална употреба покажаа дека овој производ го достигна или го надмина нивото на квалитет на слични странски производи и е широко пофален од корисниците. Табелите од 1 до 4 се табели за перформанси на прстени за поддршка (ремени) произведени од нашата компанија.
| Извор на примерок | Дебелина на прстенот за поддршка (мм) | Компресивна јачина (МПА) | Хидраулично масло за промена на тежината на маслото (70 ± 2 ℃*24ч | Јачина на кршење (МПА) | Адхезија на меѓуслојни (KN/m) |
| Мода+Шамба | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Нашите производи | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2,48 (со графит) | 390 | 0.63 | 36.4 | 2.08 |
| Сорта на примерок | Нашите производи | Орхот Може ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (Јапонски) | Пом изменет Полиоксиметилен | Мачка (нас) | |
| Измерена вредност | Потребни индикатори | ||||||||
| Компресивна јачина (МПА) | 350 | ≥330 | 350 | ≥280 | ≥50 | ≥270 | 50150 | ≥80 | ≥ 217 |
| Сорта на примерок | Нашите производи | Орхот Може ① | Duratec900 ① | Turcite47 ② | MT64/5b | Nokwr (Јапонски) | Пом изменет Полиоксиметилен | Мачка (нас) | |
| Измерена вредност | Потребни индикатори | ||||||||
| Компресивна јачина (МПА) | 350 | ≥330 | 350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥ 217 |
| Оптоварување по единица должина на контакт w (n/mm) | Штафета за контакт со Херц (N/MM2) | Коефициент на триење | |||
| Состојба на суво триење | Состојба за подмачкување на капење со масло | ||||
| Нашите производи | Орхот tlg | Нашите производи | Орхот tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

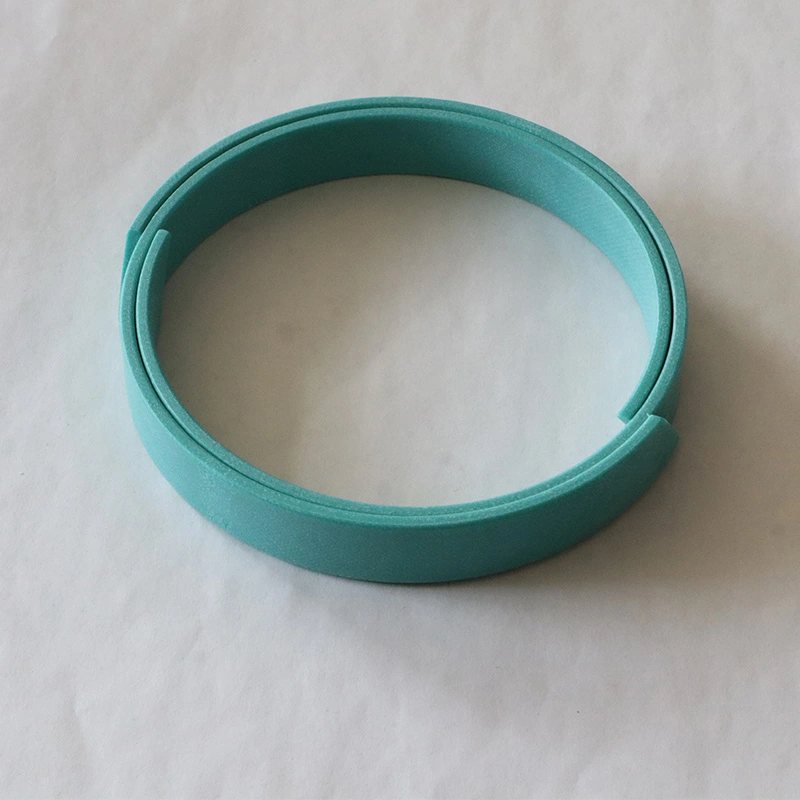

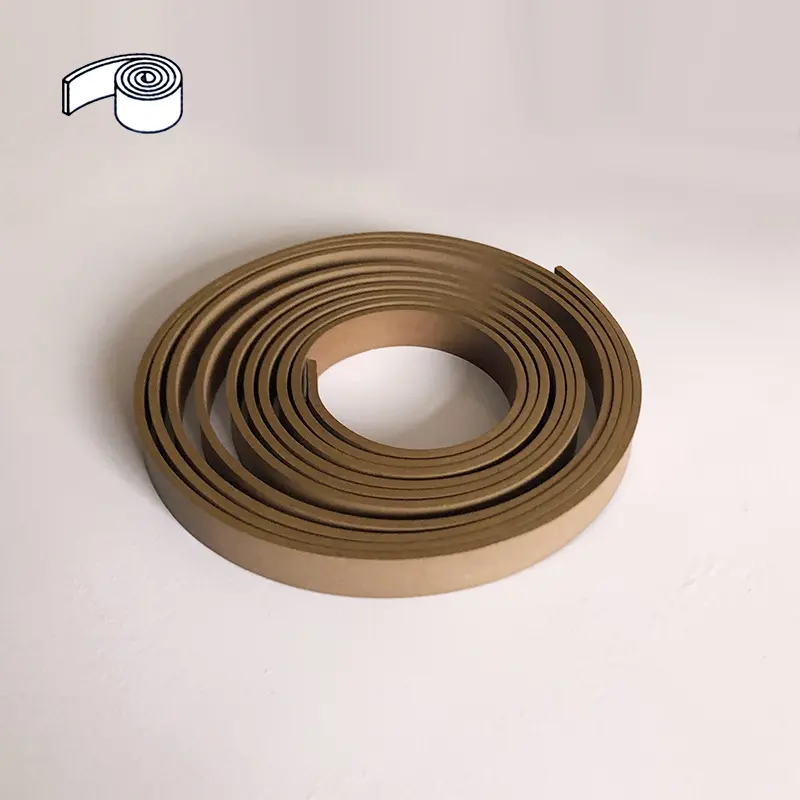

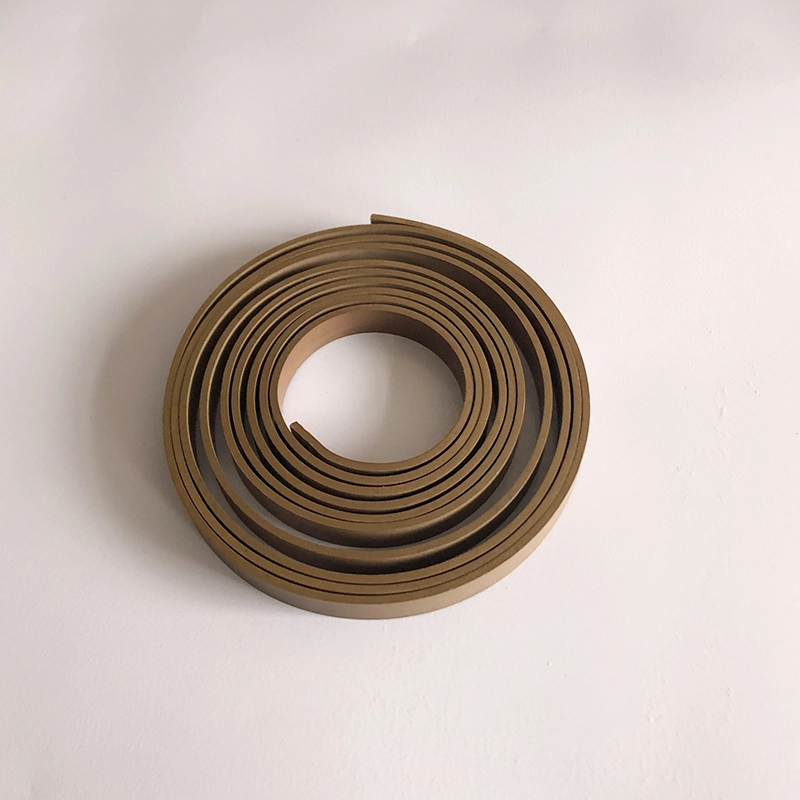

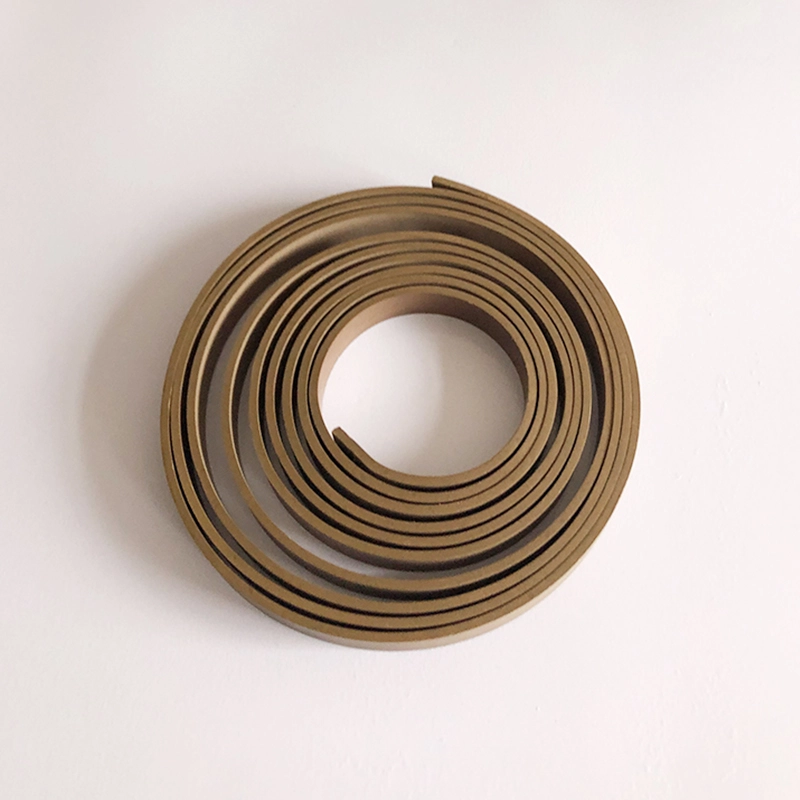

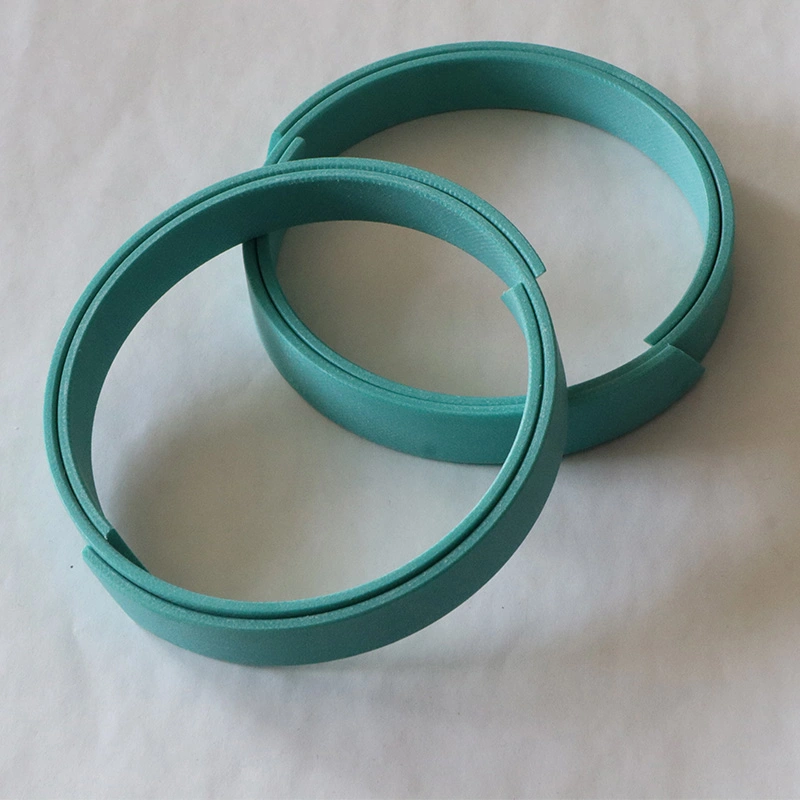

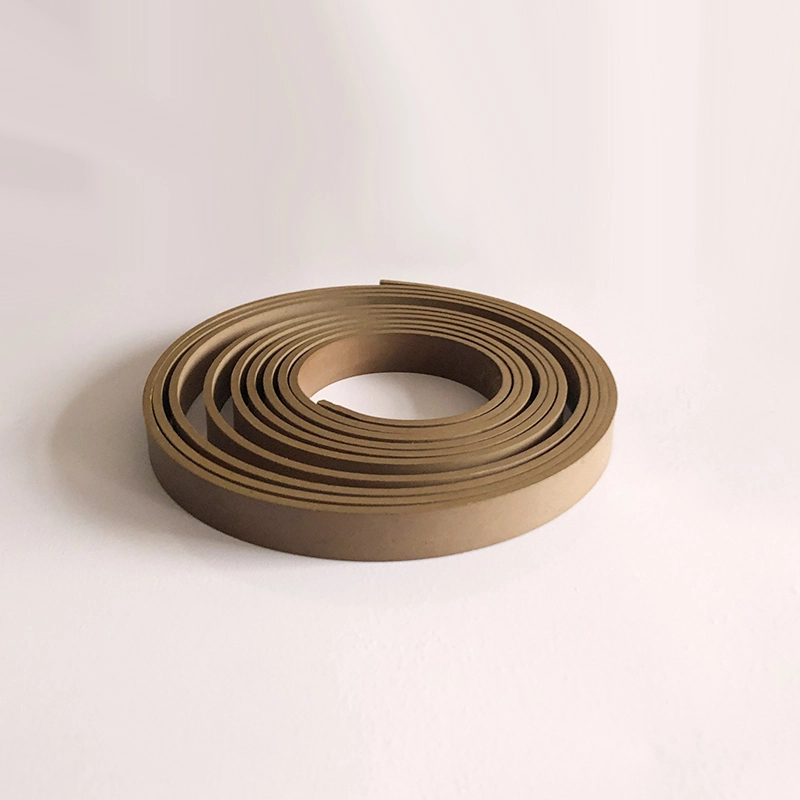

| PTFE појас отпорен на абење (прстен) | |
| Материјал | Ptfe+бронза |
| Снабдување | Ролна (обично околу 20 метри/ролна) или исечете ја на потребната должина |
| Предности | 1. Ниско триење, без притаен и гризење; |
| 2. Може да работи добро без доволно подмачкување; | |
| 3. Отпорен на различни медиуми, одлична хемиска стабилност; | |
| 4. Може да смести тврди предмети вградени во прстенот отпорен на абење, намалувајќи ги тврдите предмети што го гребеат цилиндерот и заптивките, така што во ситуации со тешки оптоварувања, користете повеќе прстени отпорни на абење; | |
| 5. Исто така, има добра отпорност на абење во ситуации со голема брзина и светло оптоварување, така што е најчесто користениот прстен отпорен на абење; | |
| 6. Нема ограничувања на големината, не може да се користи во ситуации со голем дијаметар. | |
| Температура | -60 ~+200 |
| Максимална брзина | 15м/с |
| Максимална јачина на истиснување | 15n/mm2 (20 °) |
| 7,5n/mm2 (80 °) | |
| 5n/mm2 (120 °) | |

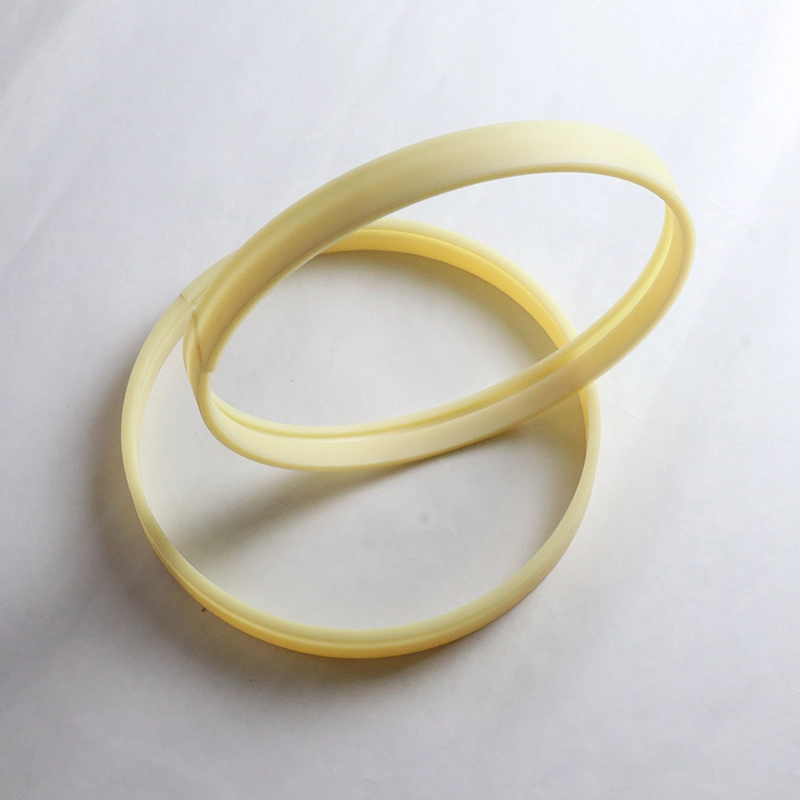

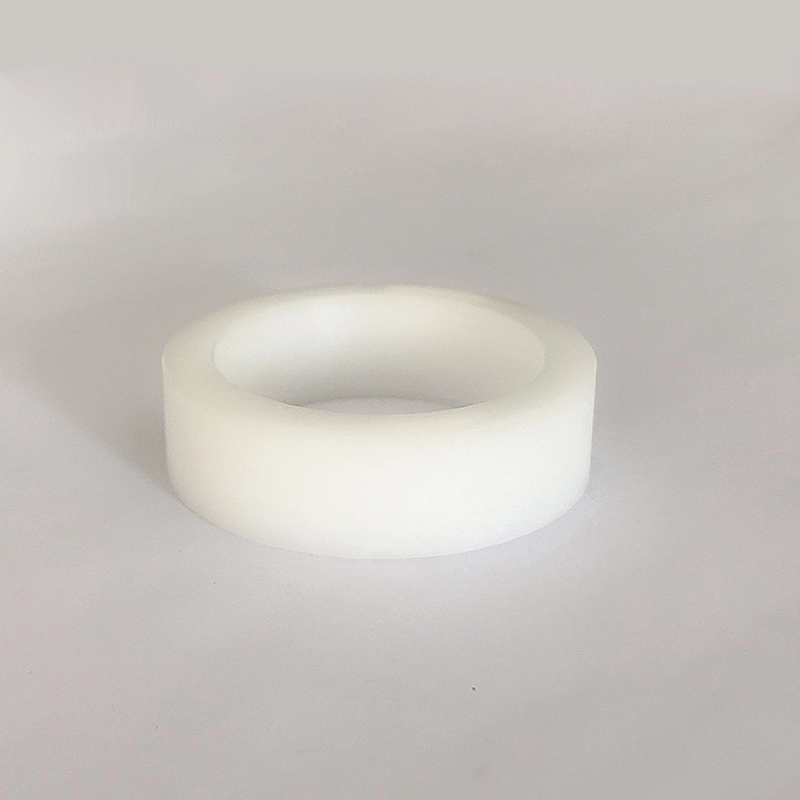

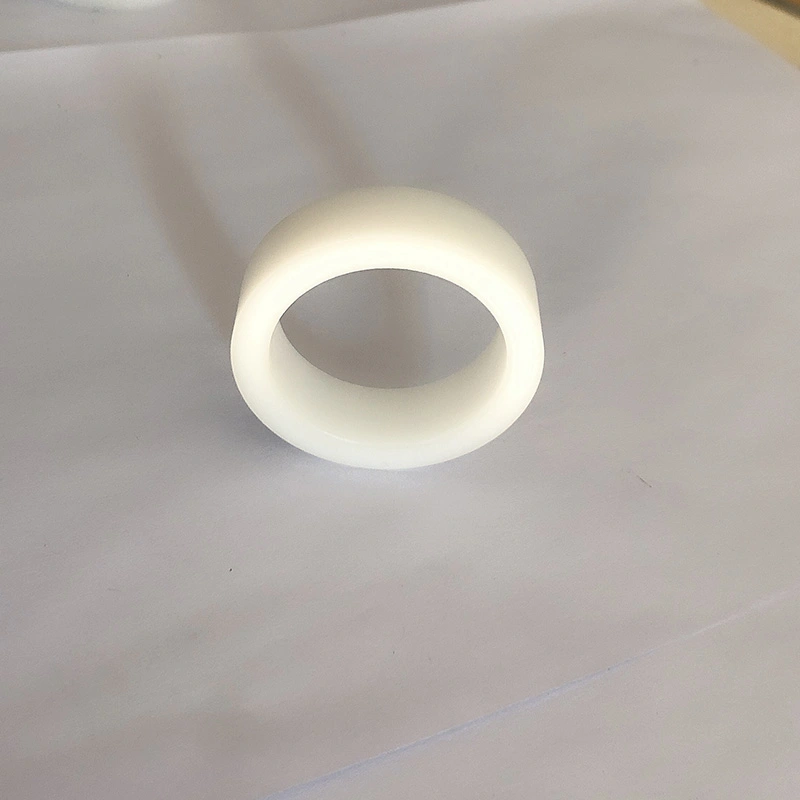

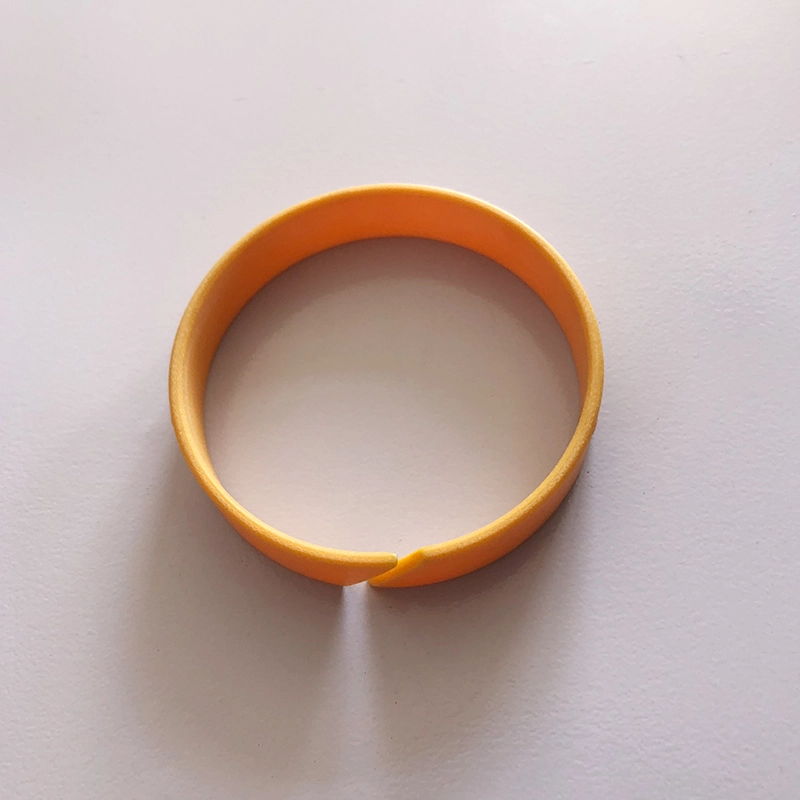

Прстен за неметален водич за шипка за клипот RCS
Прстен за неметален водич за клипот на РКТ
За клипот или клипната шипка што работи во хидрауличниот цилиндер, прстенот за абење има прецизен водечки ефект и може да апсорбира радијални сили. Во исто време, прстенот за абење може да спречи метален контакт на лизгачки делови во хидрауличниот цилиндер. Во споредба со металните прстени за абење, неметалните прстени за абење имаат многу предности. Меѓу нив, прстените засилени со ткаенини и PTFE се достапни во типот на сечење на лице место и готови за употреба.
1. Добар отпор на абење
2. Избегнувајте контакт со метал до метал
3. Може да ја потисне механичката вибрација
4. Поради ефектот на центрирање на прстенот за абење, дозволен е голем радијален дозвола
5. Едноставен жлеб, лесен за инсталирање
6. Ниски трошоци за одржување Врз основа на горенаведените предности, таа е широко користена
Материјали:
1..
2. Полиоксиметилен пом или најлон ПА и неговите модифицирани материјали
3. Формалдехид смола + засилено влакна prif
Табела за споредување на капацитет за оптоварување со различни материјали (референца)
| Материјали | Максимум капацитет на оптоварување (N/mm2) |
| Бакарен прав исполнет со PTFE | 15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C) |
| Фенолик со крпа | 90 (60 ° C); 40 (80 ° C) |
| Полиоксиметилен или најлон | 25 (60 ° C); 15 (80 ° C) |
| Пополнети полиоксиметилен или најлон | 40 (60 ° C); 30 (80 ° C) |
| Мазност | Rtmax (μm) | РА (μm) |
| Лизгачка површина | .52,5 | 0,05-0.3 |
| Дното на жлебот | ≤10 | ≤2 |
| Страна на жлебот | ≤15 | ≤3 |

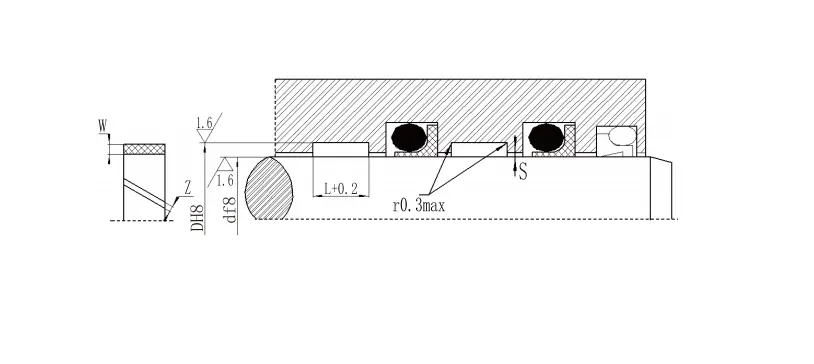

Серија за спецификација на прстенот на клипот за шипки
| Дијаметар на шипка | Долен дијаметар | Ширина на жлебот | Дебелина | Јаз |
|
Дијаметар на шипка | Долен дијаметар | Ширина на жлебот | Дебелина | Јаз |
| D F8/H9 | Д H8 | L+0.2 | W | Z | D F8/H9 | Д H8 | L+0.2 | W | Z | |
| 8-20 | Д+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | Д+5 | 25 | 2.5 | 8-33 | |
| 10-50 | Д+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | Д+5 | 25 | 2.5 | 33-134 | |
| 15-140 | Д+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | Д+8 | 25 | 4 | 10-33 | |
| 20-220 | Д+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | Д+8 | 25 | 4 | 33-70 | |
| 80-400 | Д+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 само-подмачкувачки параметри на прстенот | |||||||
| Параметри | RCSF-1 | RCSF-1d | RCSF-1B | RCSF-1S | |||
| Безобразли без олово | Хидрауличен специјален ракав | Бронзена база за грмушка | Ракав отпорен на корозија од не'рѓосувачки челик | ||||
 |
 |
 |
 |
||||
| Максимален притисок на лежиштето (динамичен) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| Максимален притисок на лежиштето (статички) | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| Осцилирачки движење | 60n/mm² | 60n/mm² | 60n/mm² | 60n/mm² | |||
| Максимална брзина на лизгање (подмачкување на масло) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| Коефициент триење μ | Суво триење | 0,04 ~ 0,2 | 0,04 ~ 0,18 | 0,03 ~ 0,18 | 0,04 ~ 0,2 | ||
| Подмачкување на маслото | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | |||
| Максимална PV вредност (суво) | 3,6n/mm².m/s | 3,8n/mm².m/s | 4.3n/mm².m/s | 3,6n/mm².m/s | |||
| Максимална PV вредност (масло) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| Работна температура | -195 ℃ ~+280 | -195 ℃ ~+280 | -195 ℃ ~+280 | -195 ℃ ~+280 | |||
| Термичка спроводливост | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| Линеарен коефициент на експанзија | 11*10-6/к | 11*10-6/к | 18*10-6/к | 15*10-6/к | |||
| Табела за параметар за бронзени водичи RCFB тип | |||||||
| Параметар | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Густина | 8.9g/cm³ | 8.9g/cm³ | 8.9g/cm³ |
|
|||
| Компресивна јачина | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| Термичка спроводливост | 60W/M.K | 60W/M.K | 58W/M.K |
|
|||
| Линеарен коефициент на експанзија | 18,5*10-6/к | 18,5*10-6/к | 18,5*10-6/к |
|
|||
| Цврстина | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| Издолжување | 55% | 55% | 55% |
|
|||
| Име на материјал | Cusn8p | Cusn8p | Cusn8p |
|
|||
| Други изборни материјали | CUSN6.5p | CUSN6.5p | CUSN6.5p |
|
|||
