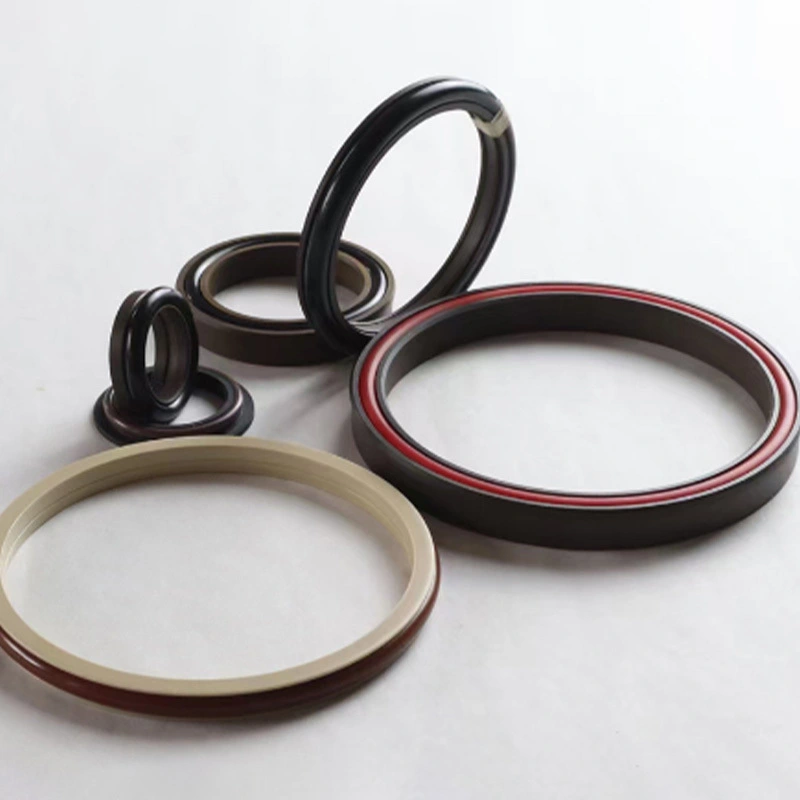

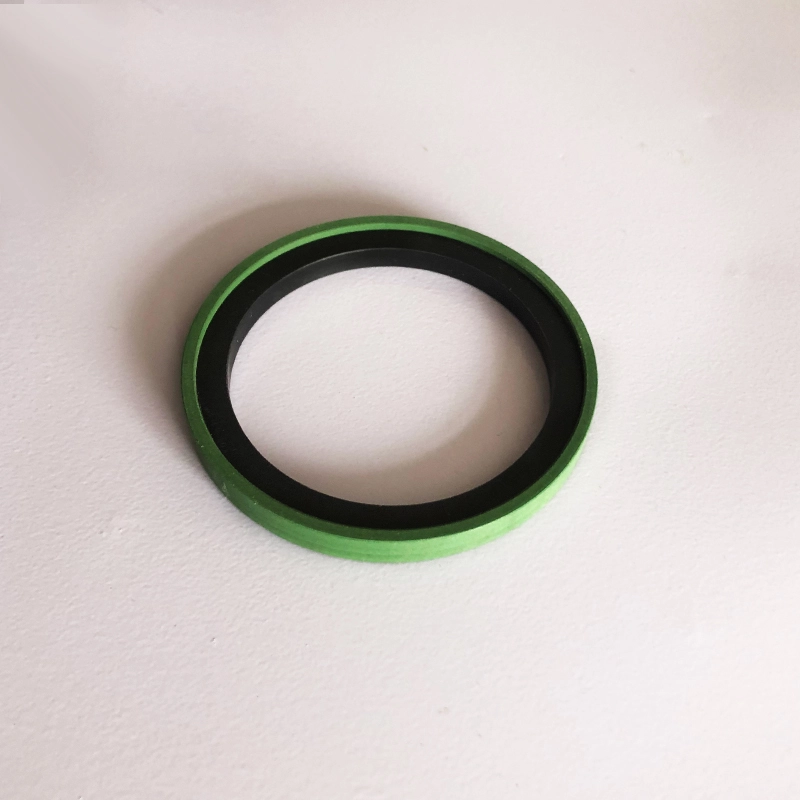

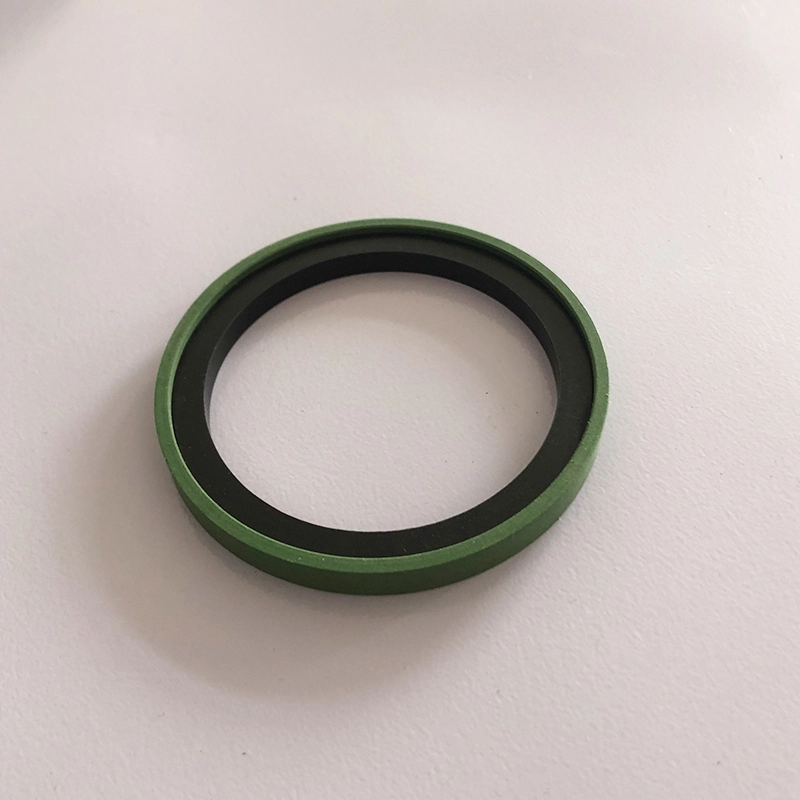

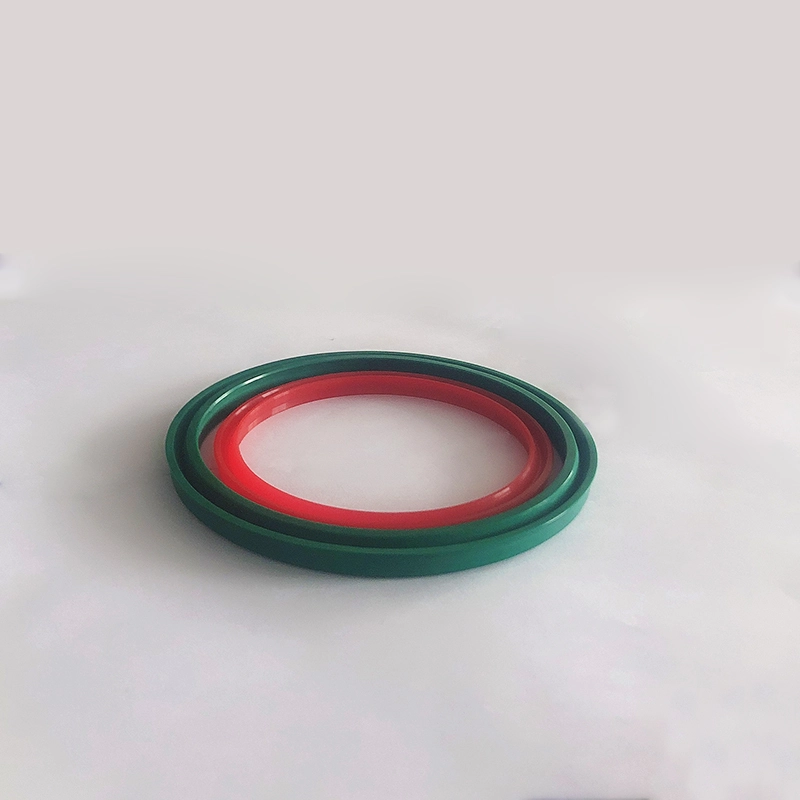

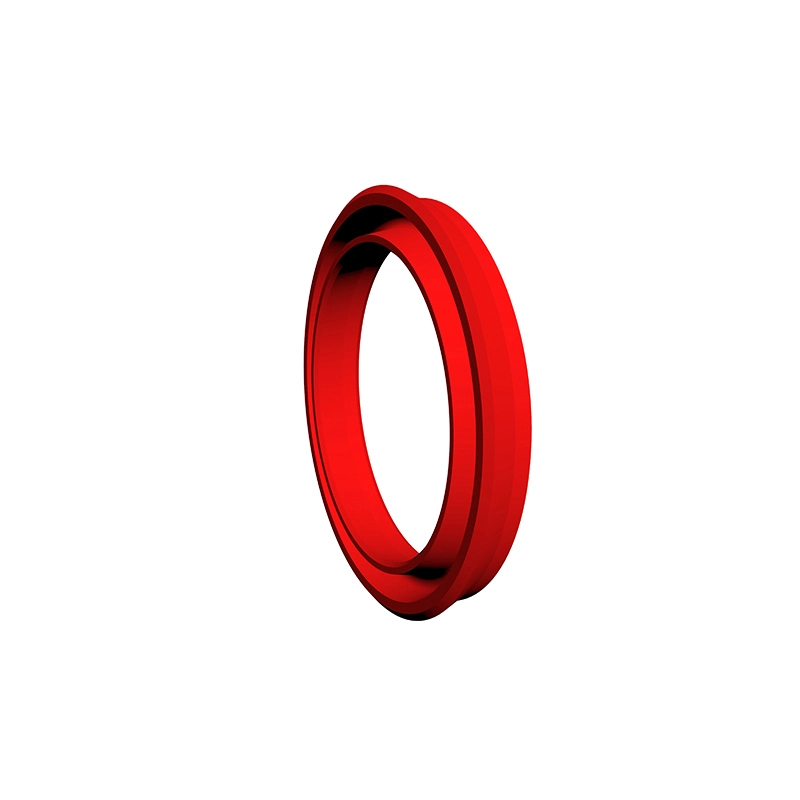

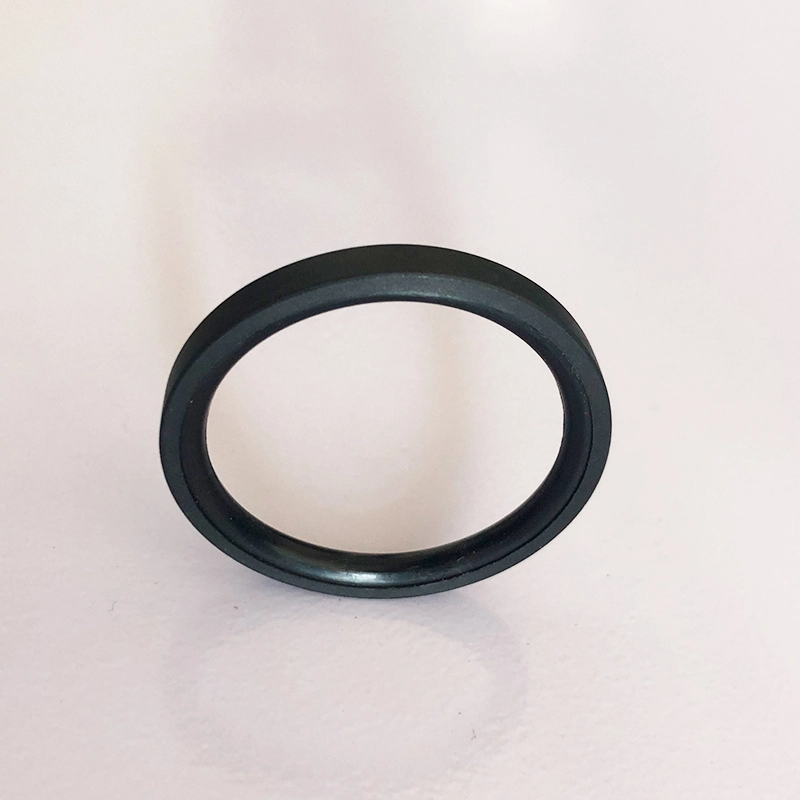

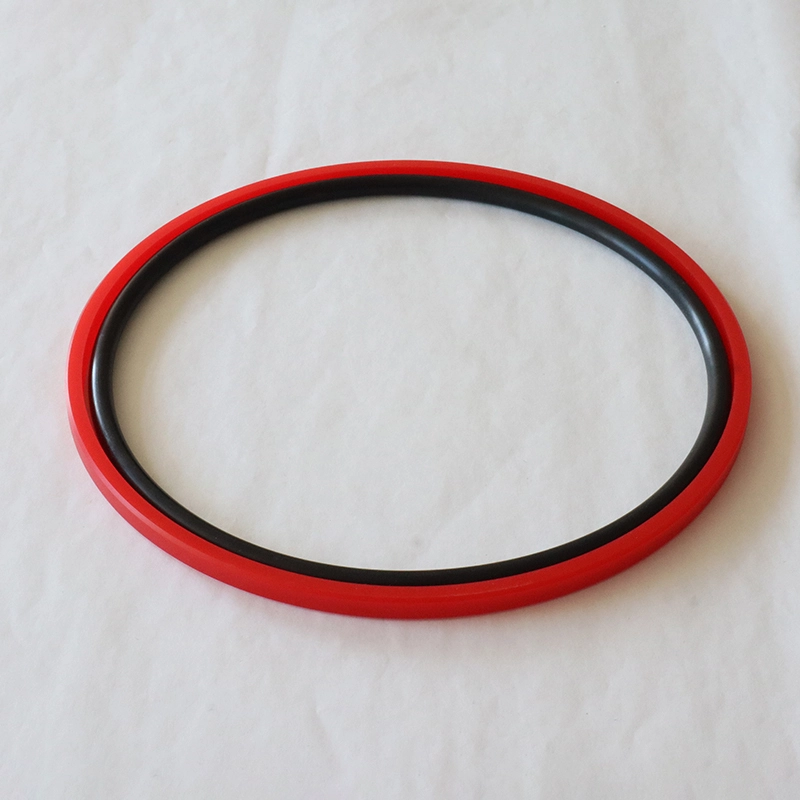

Хидраулични заптивки за дупки на клипот, во нашиот фабрика и центар за истражување и развој, постојат поделени модели и типови, секој со свои карактеристики, но постигнавме строга контрола на квалитетот.

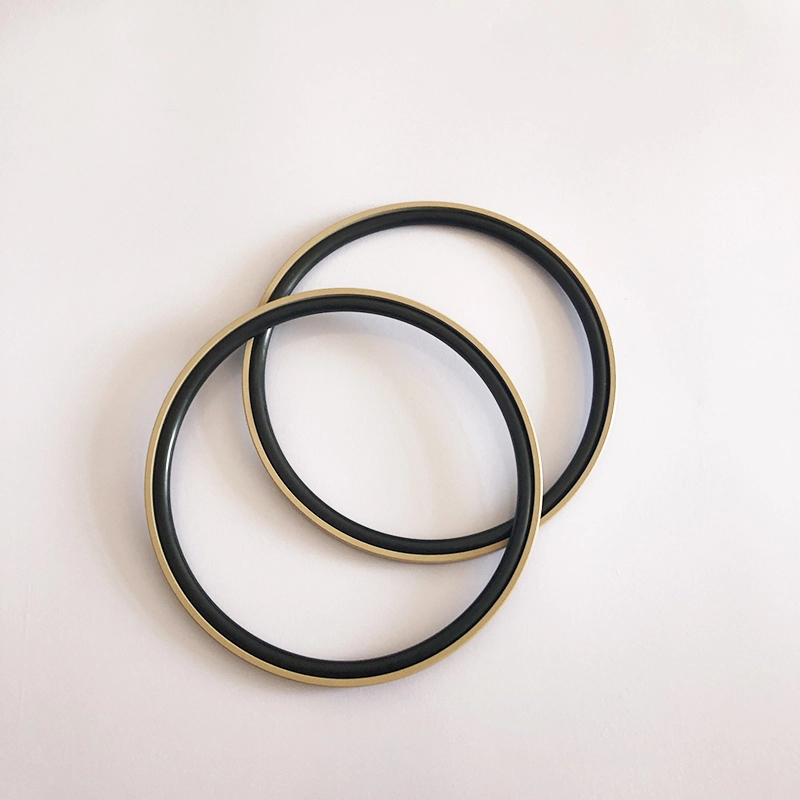

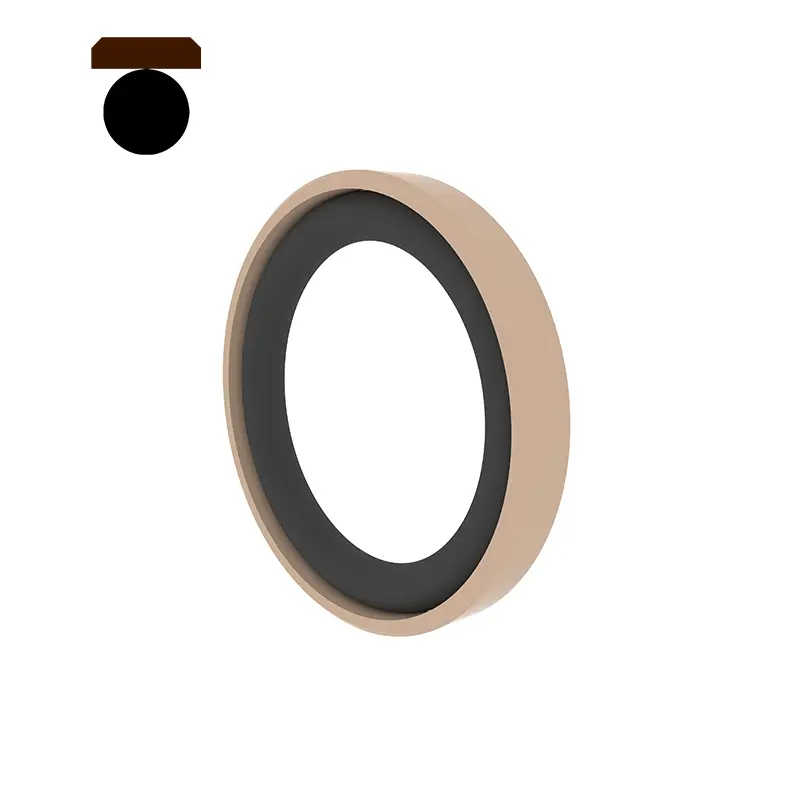

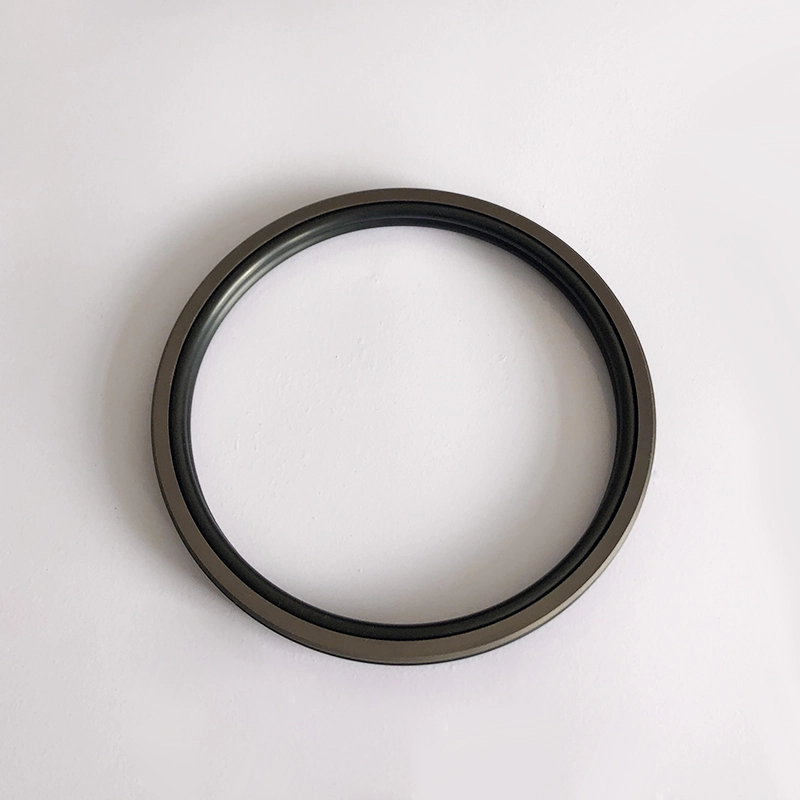

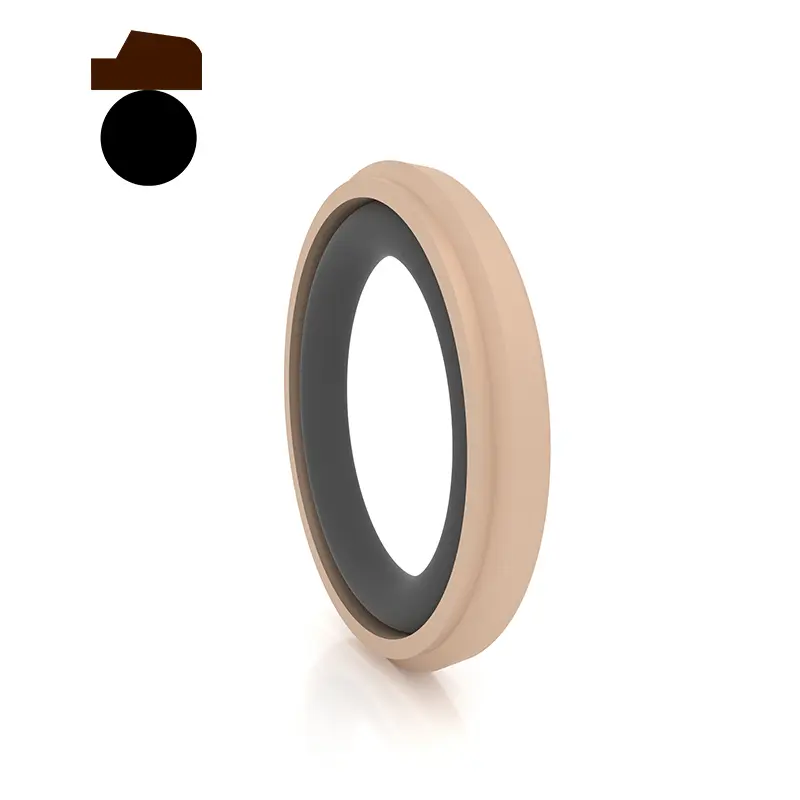

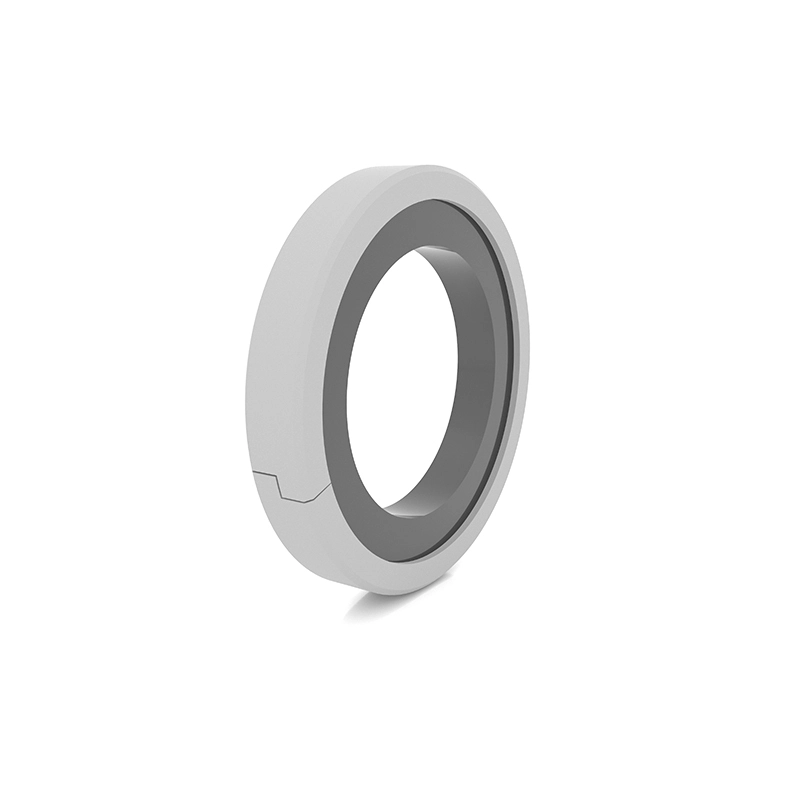

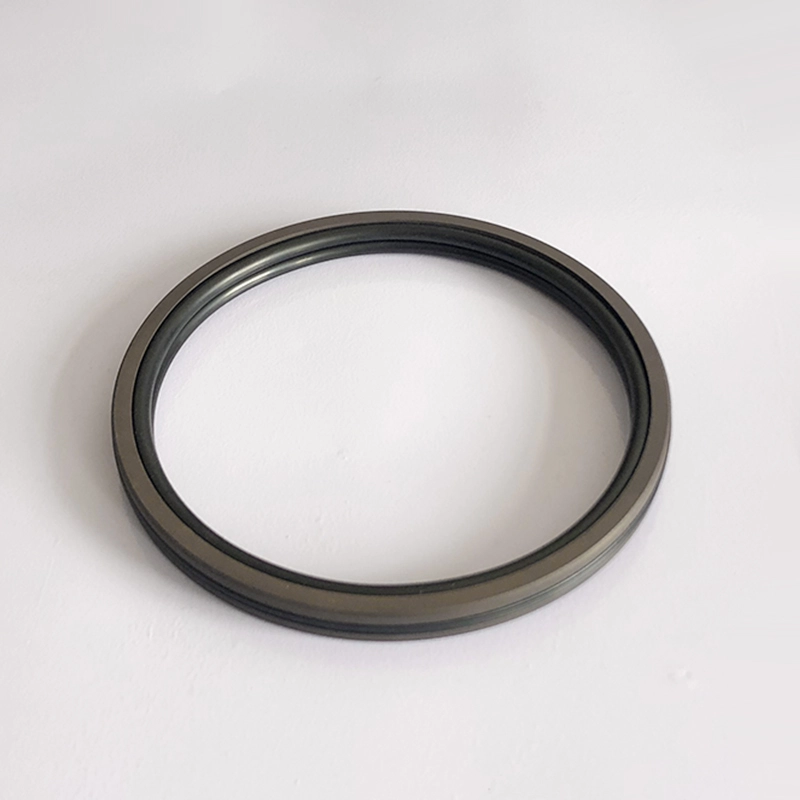

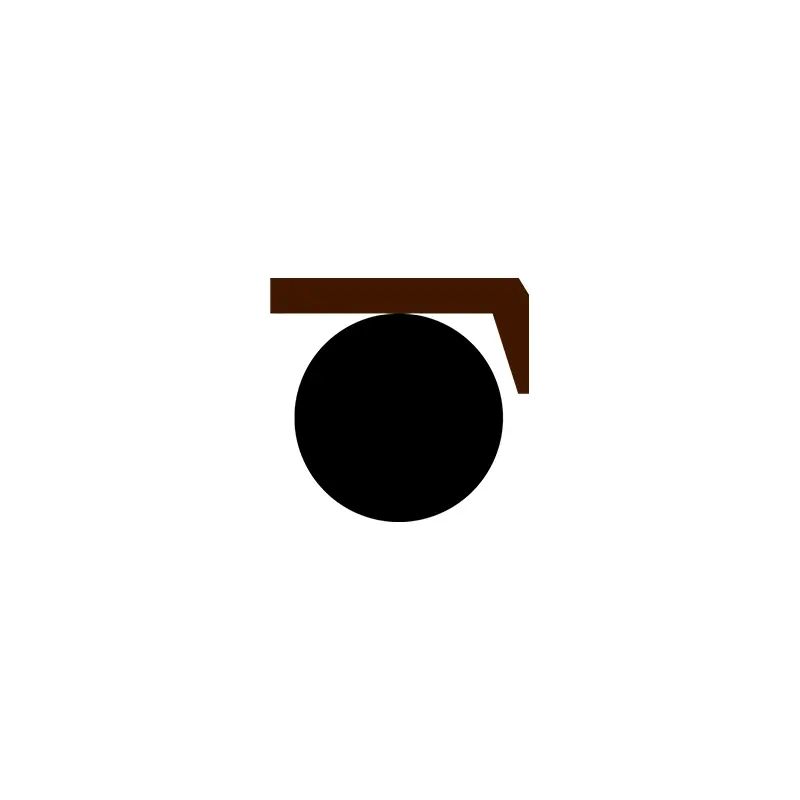

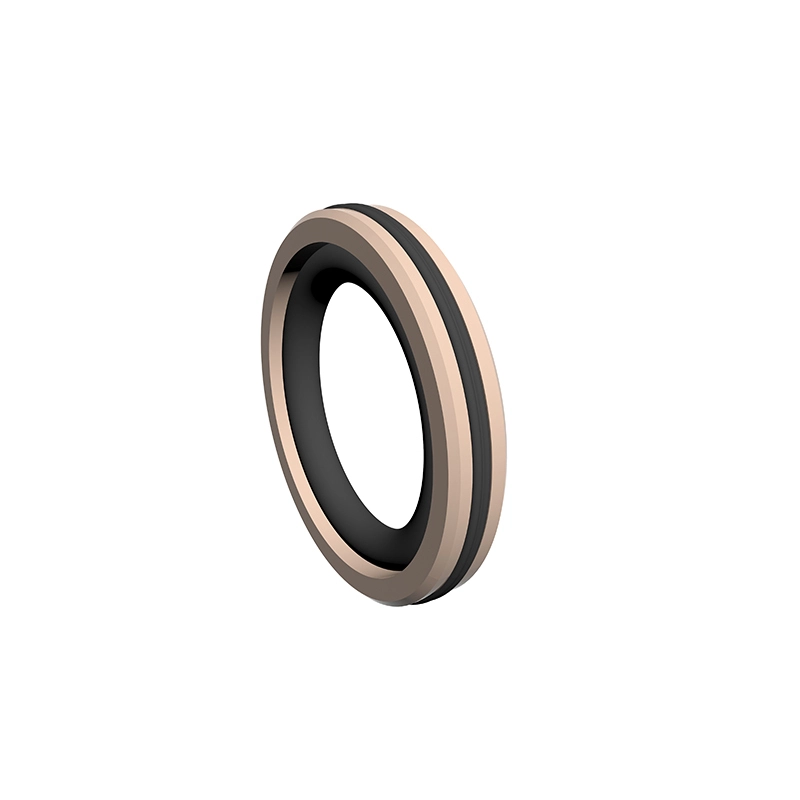

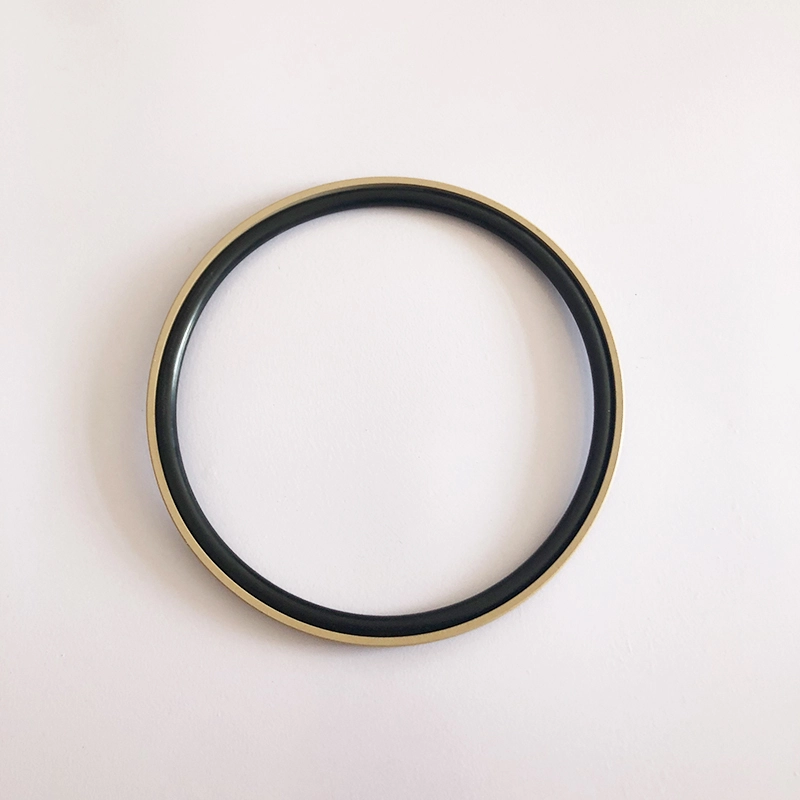

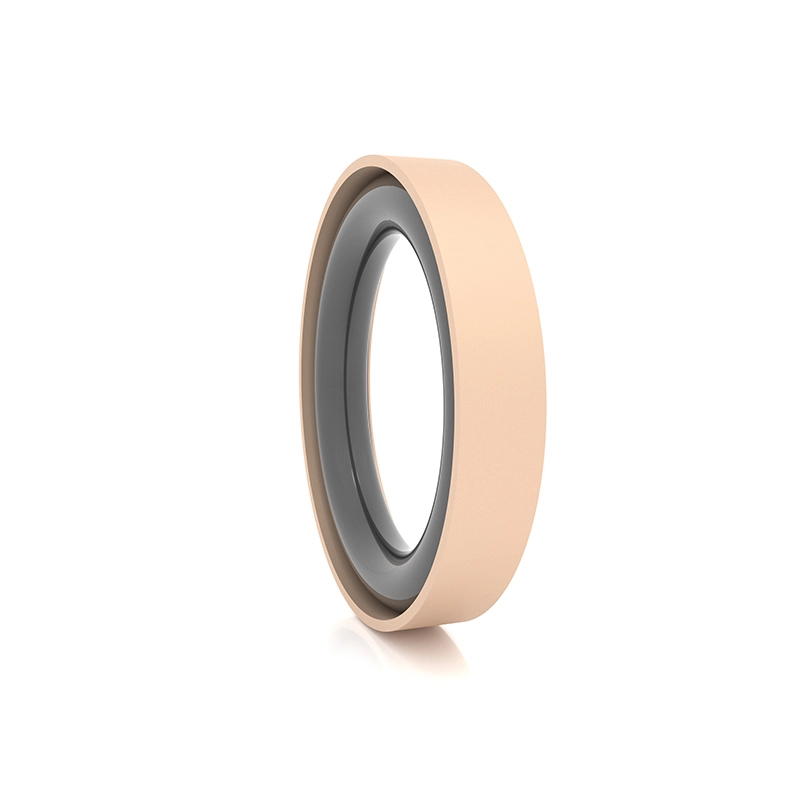

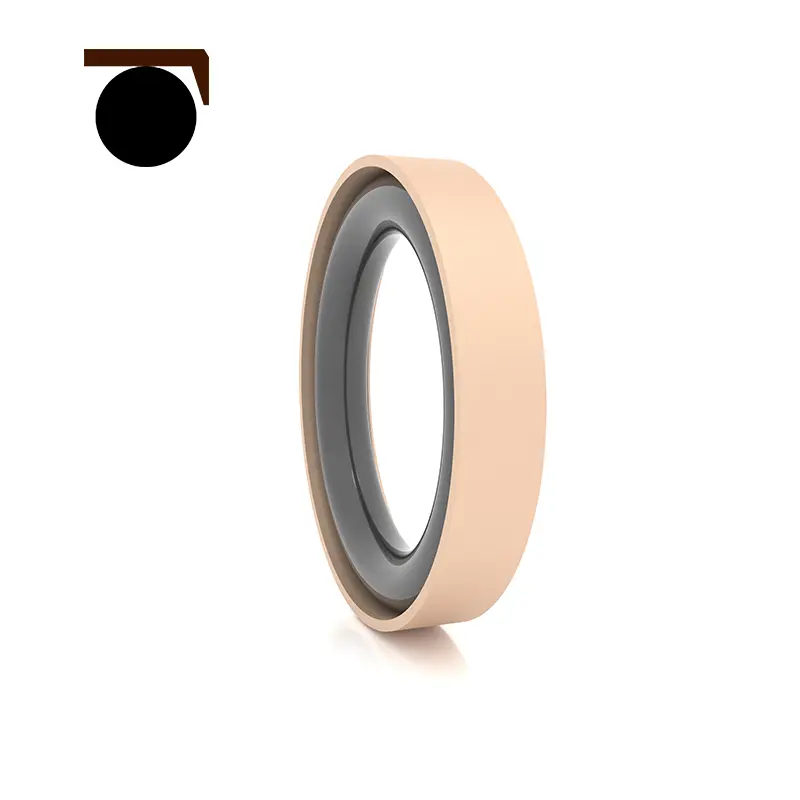

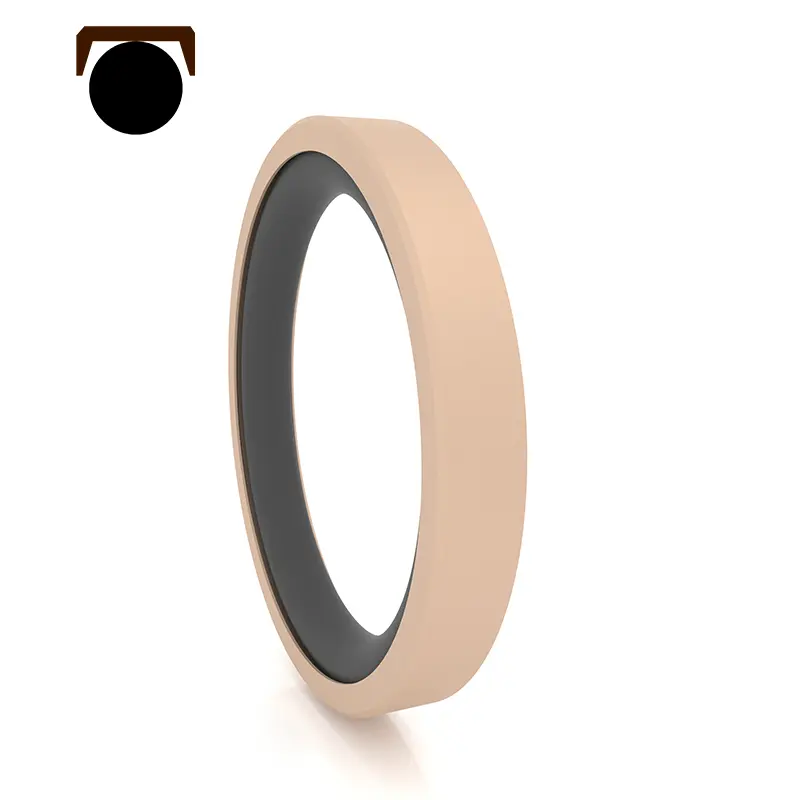

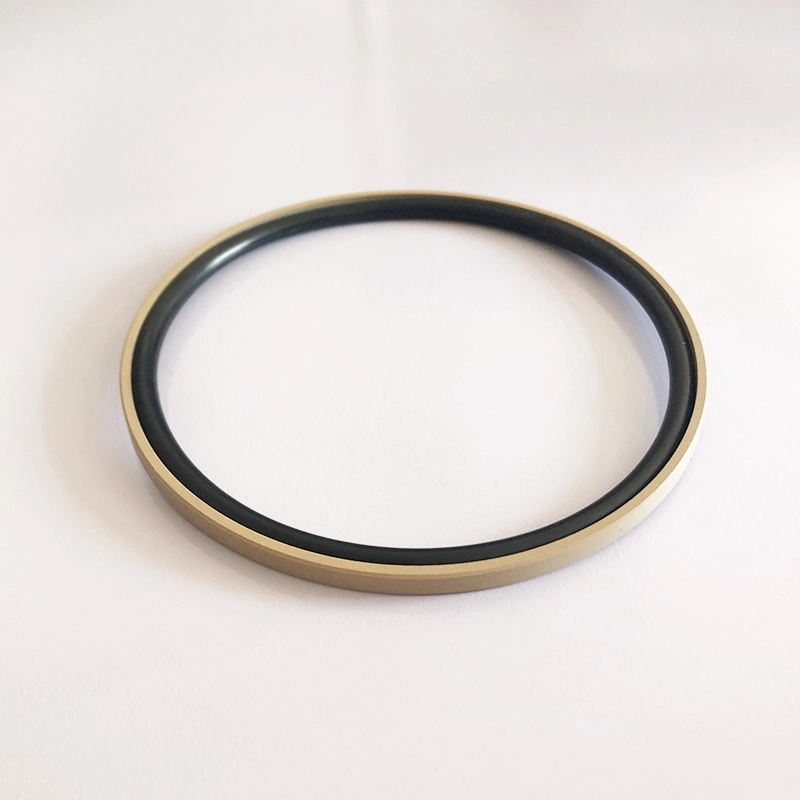

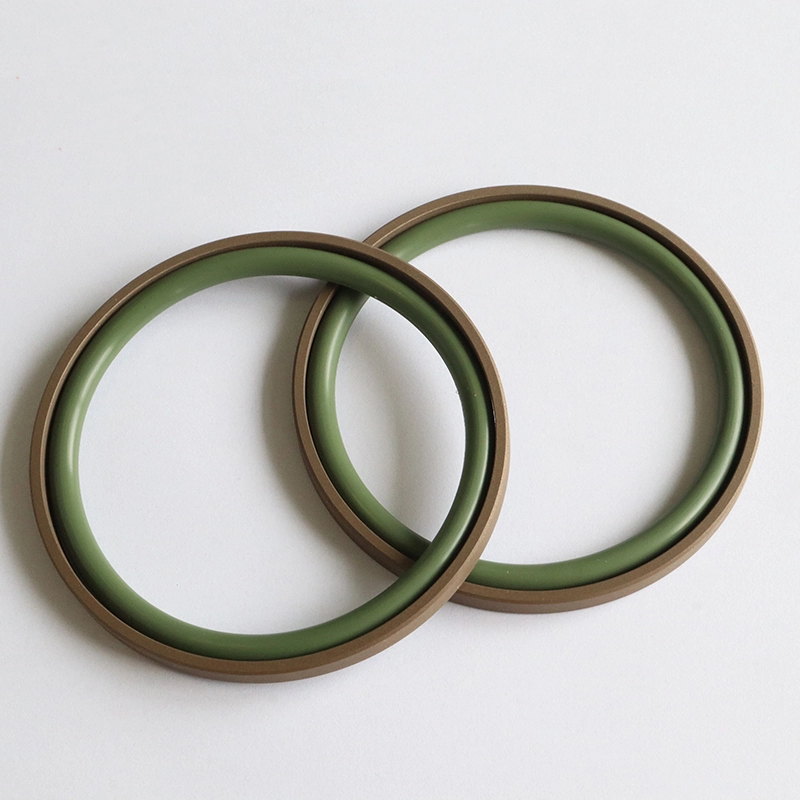

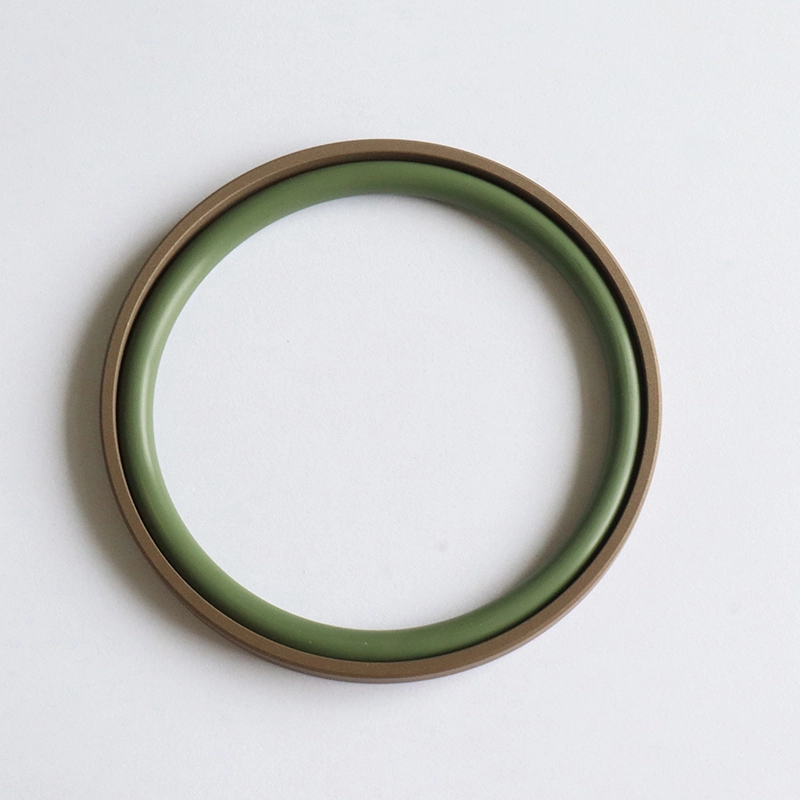

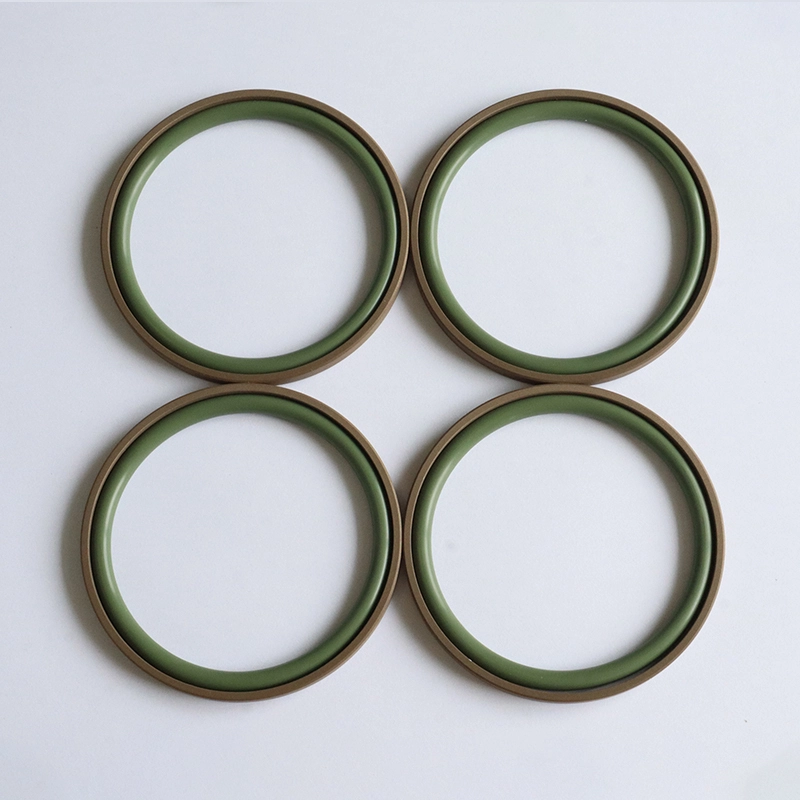

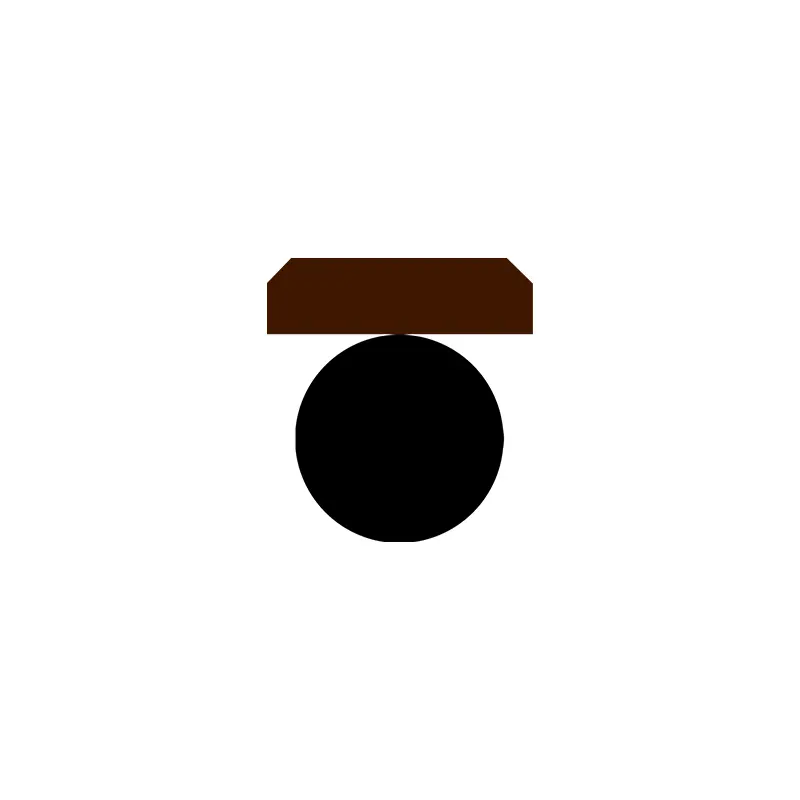

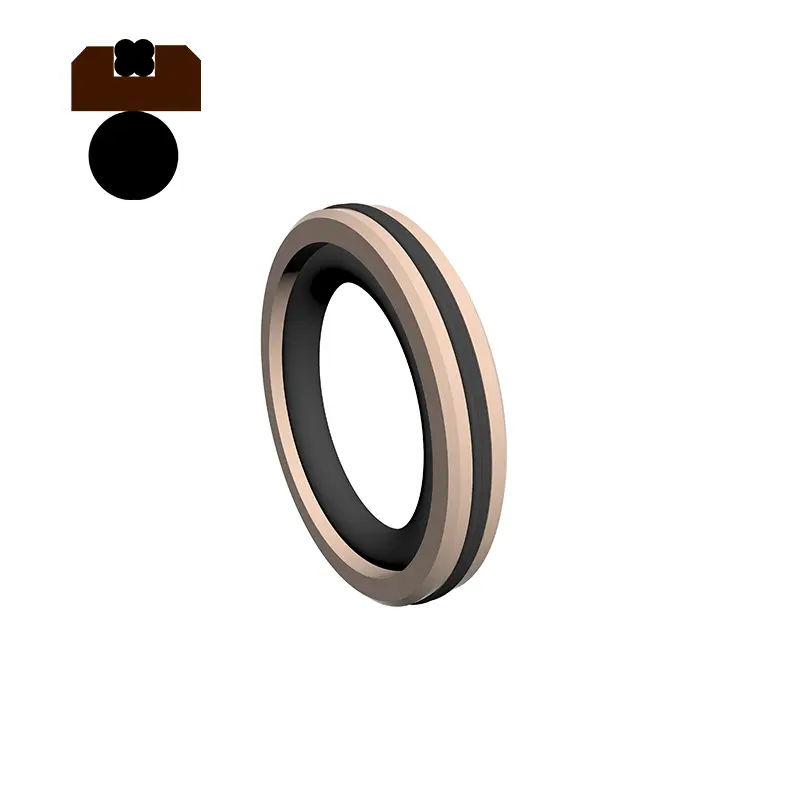

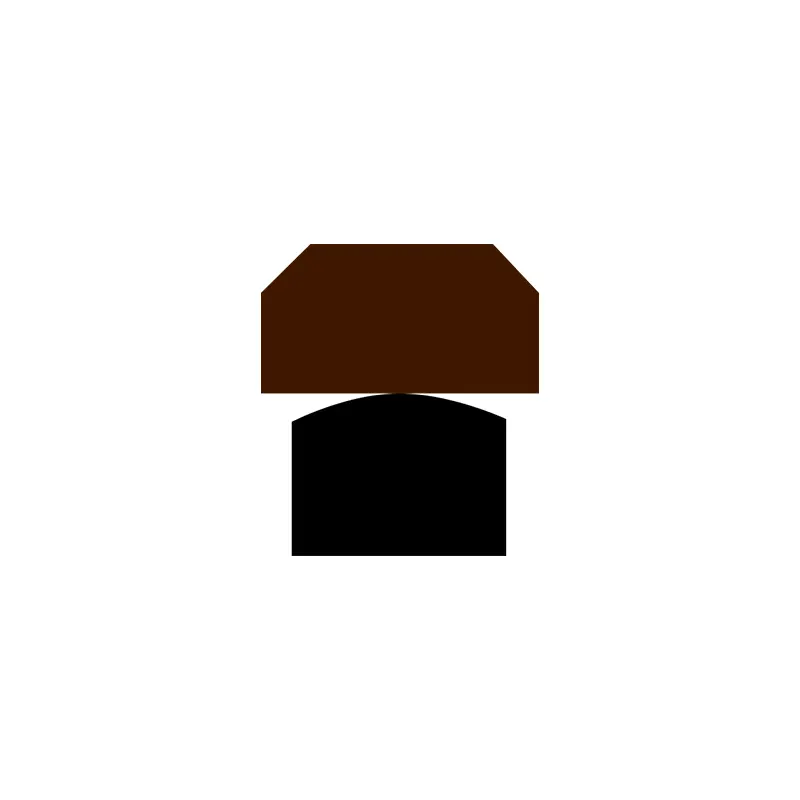

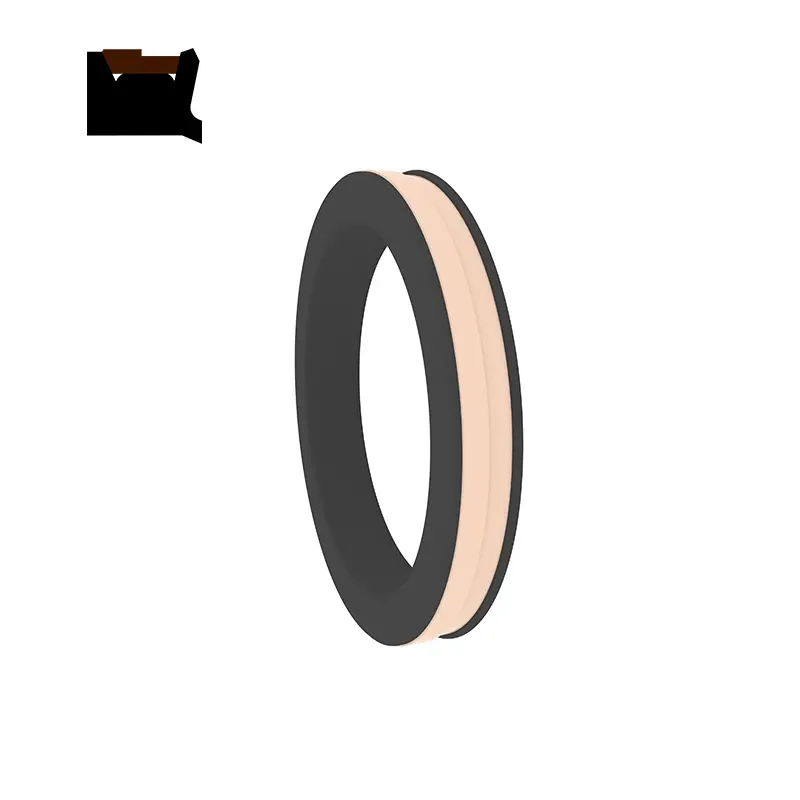

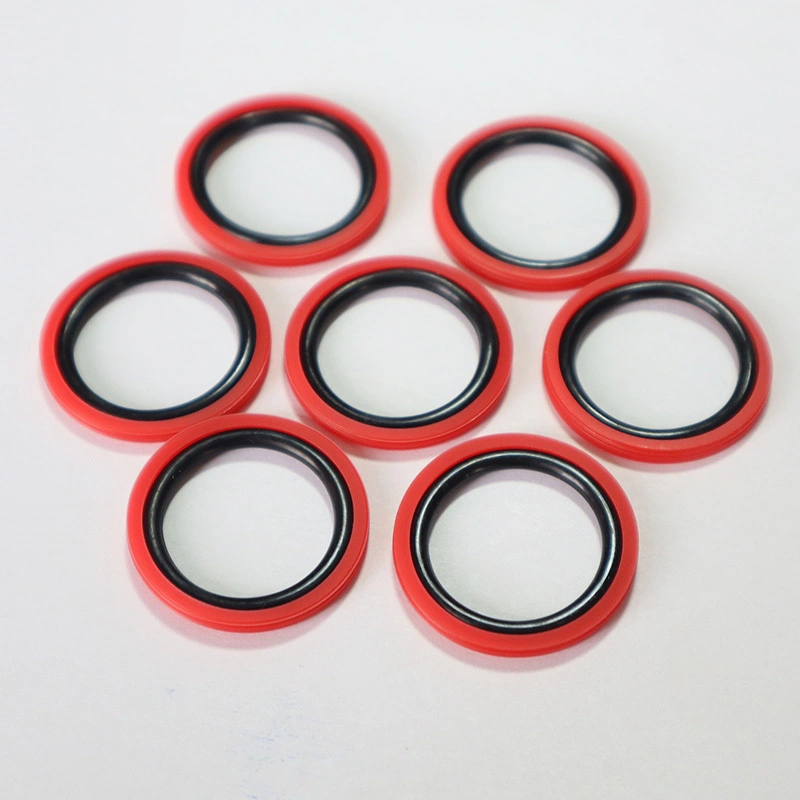

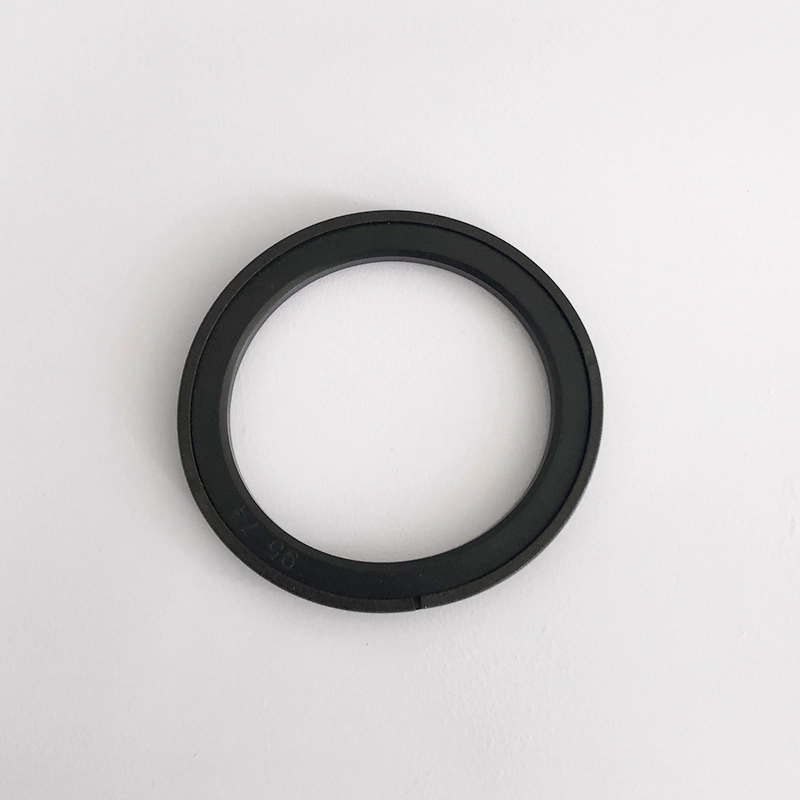

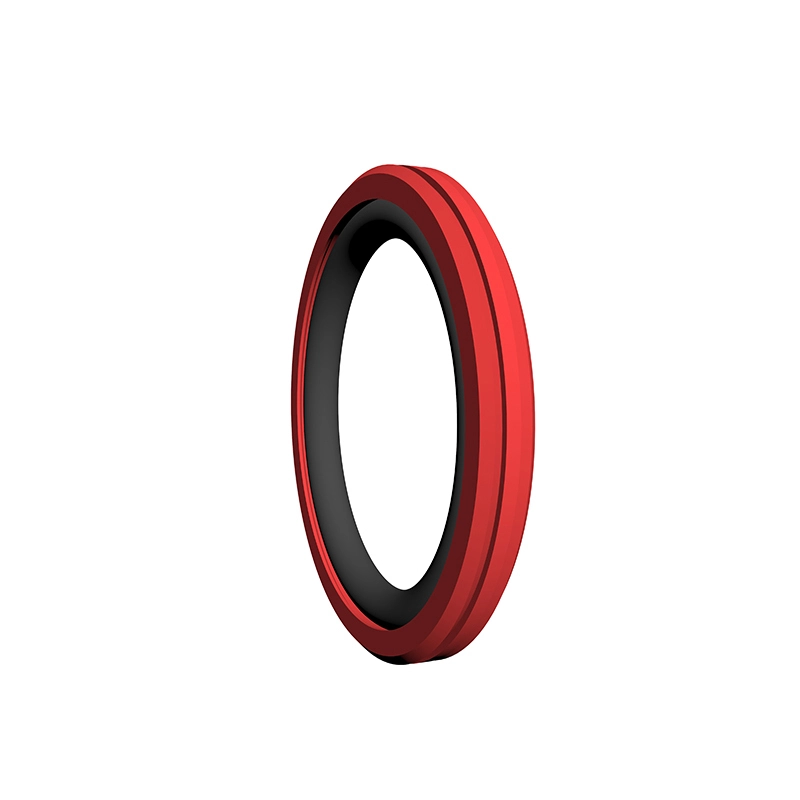

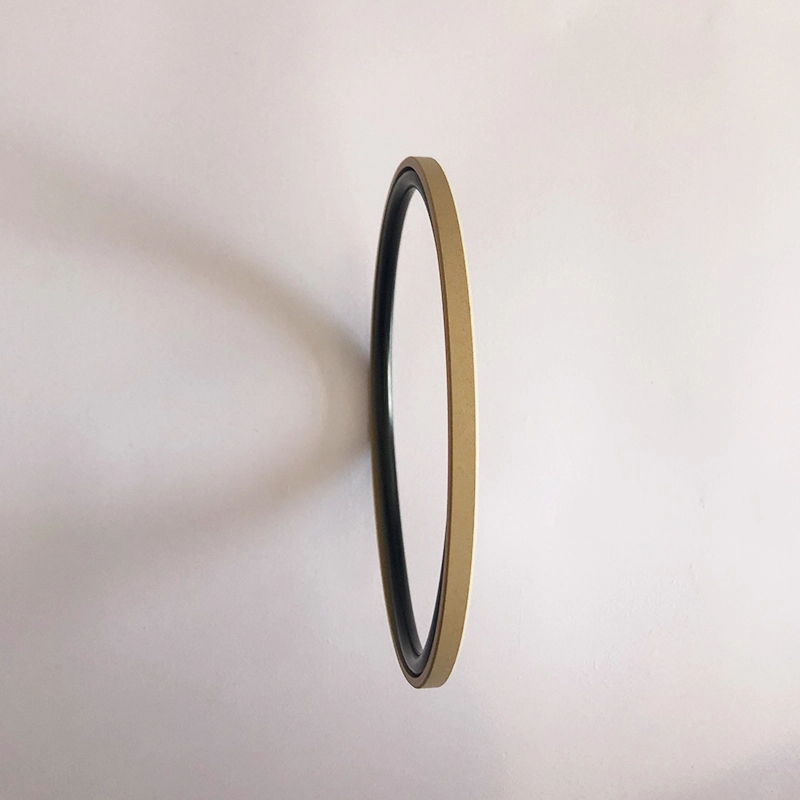

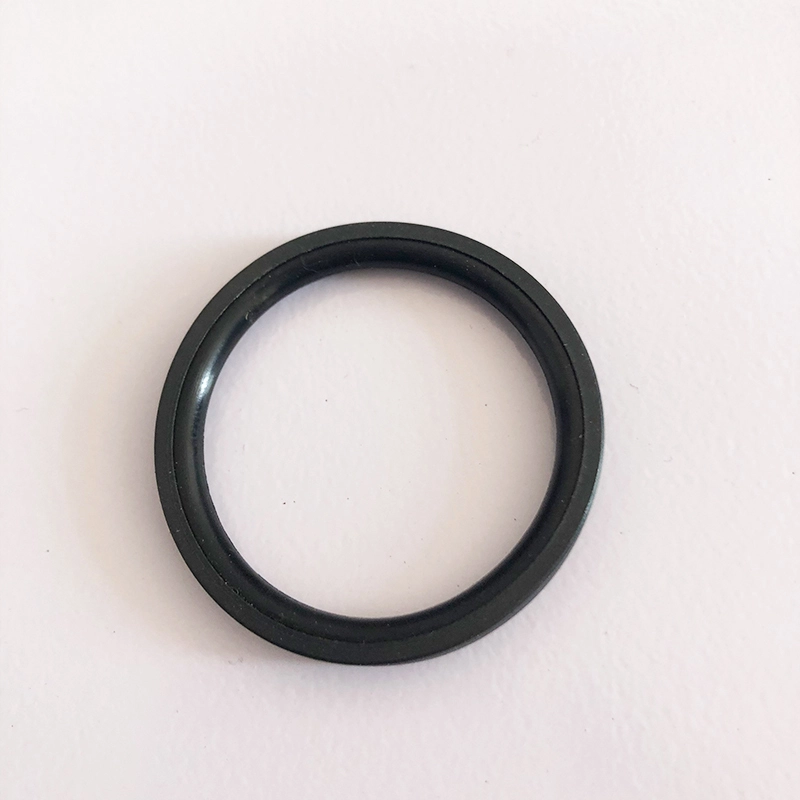

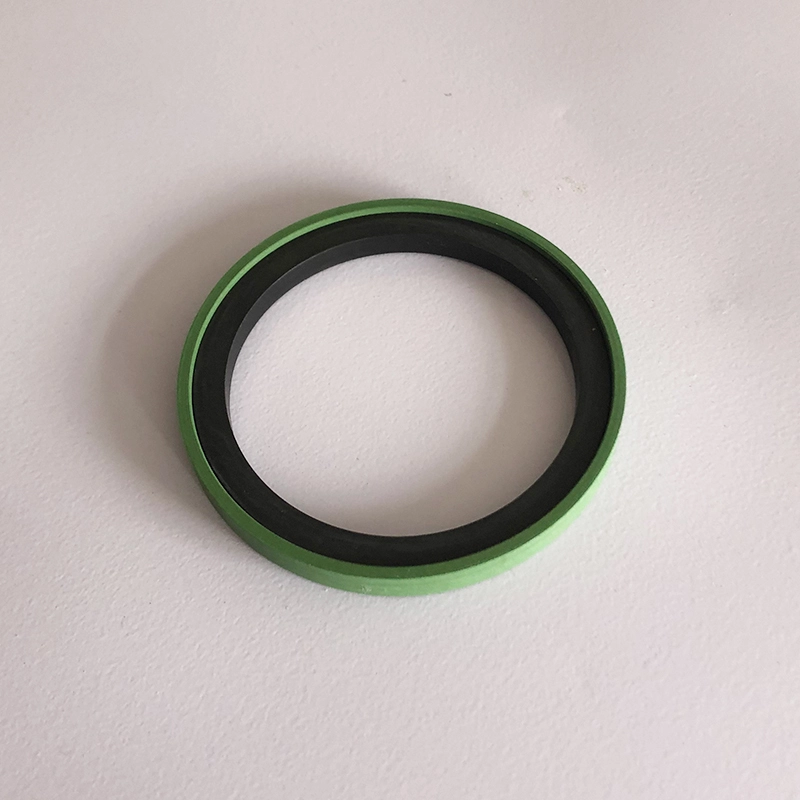

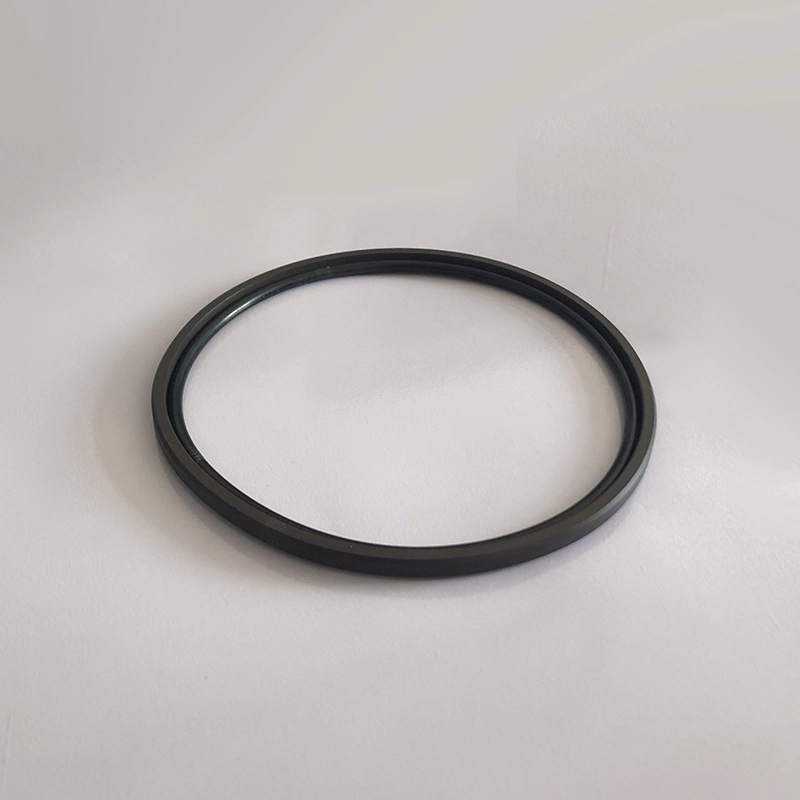

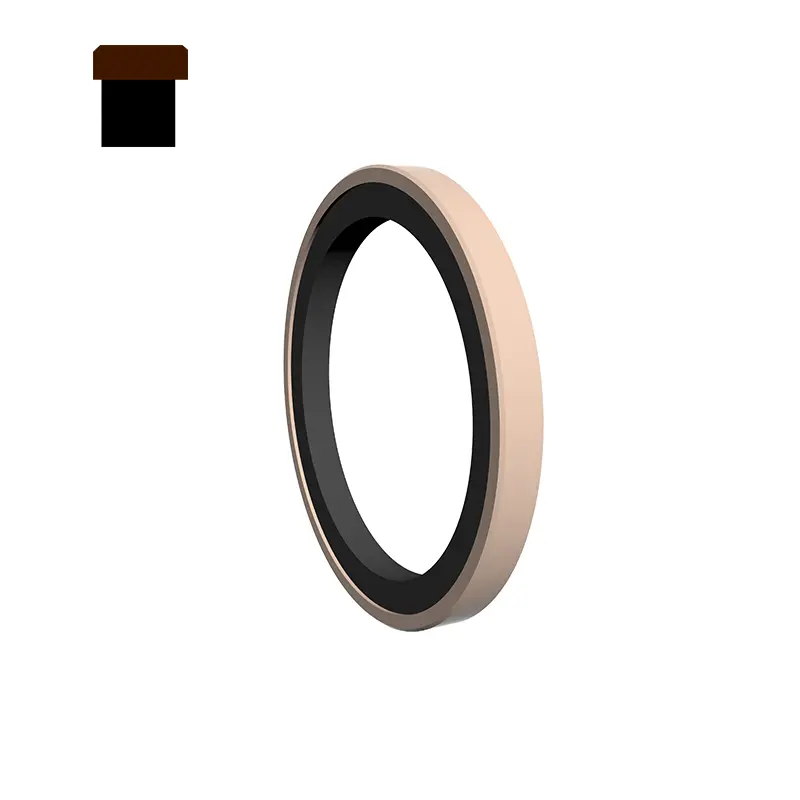

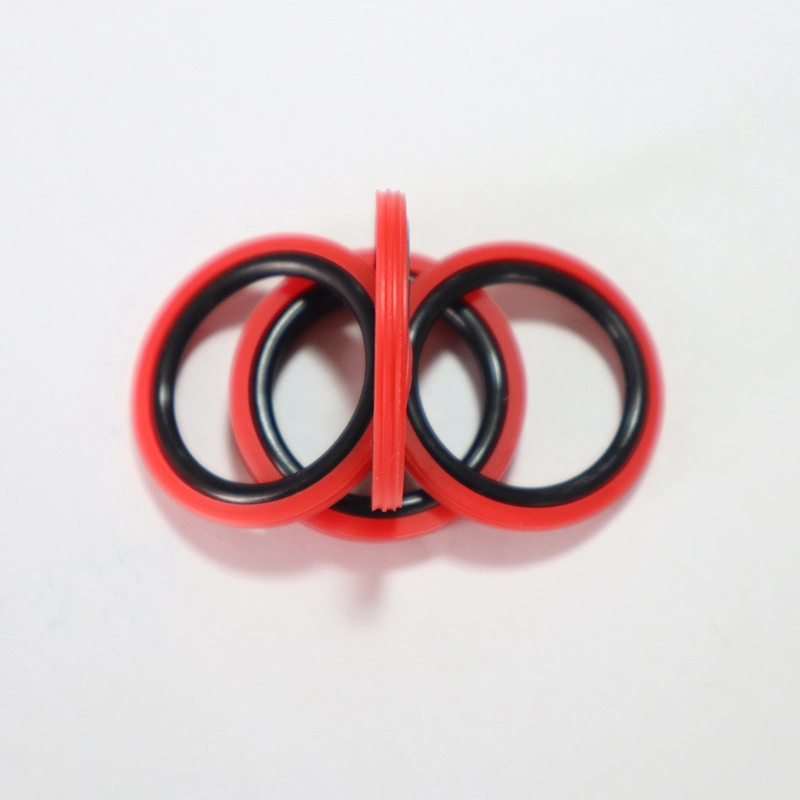

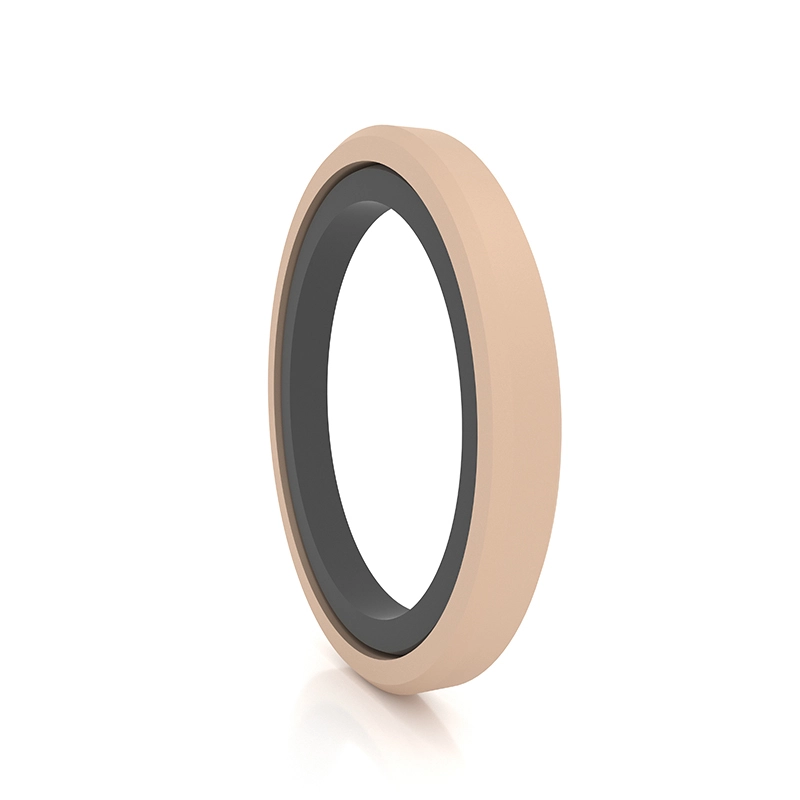

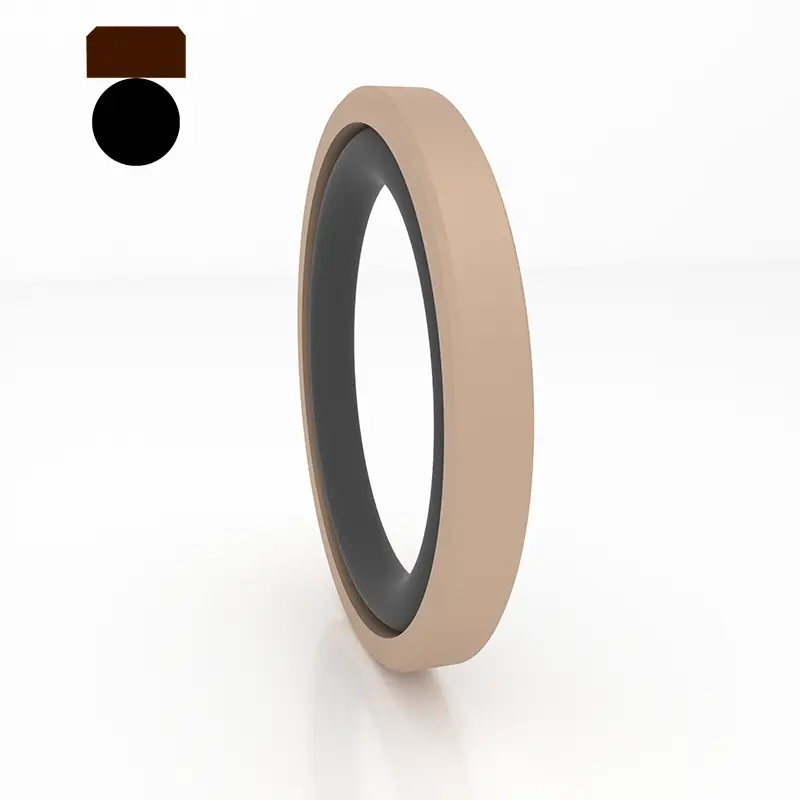

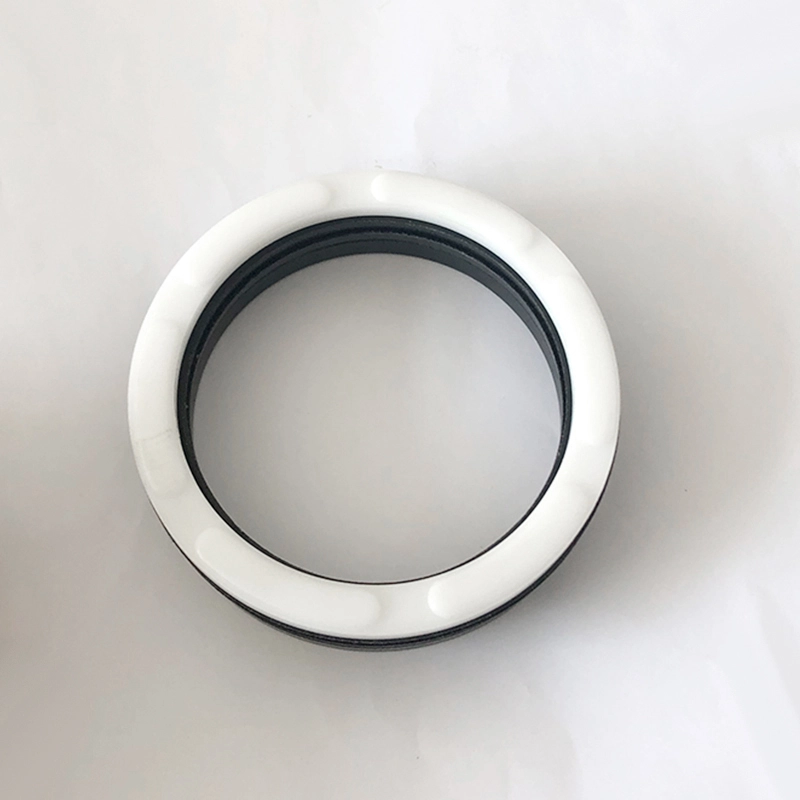

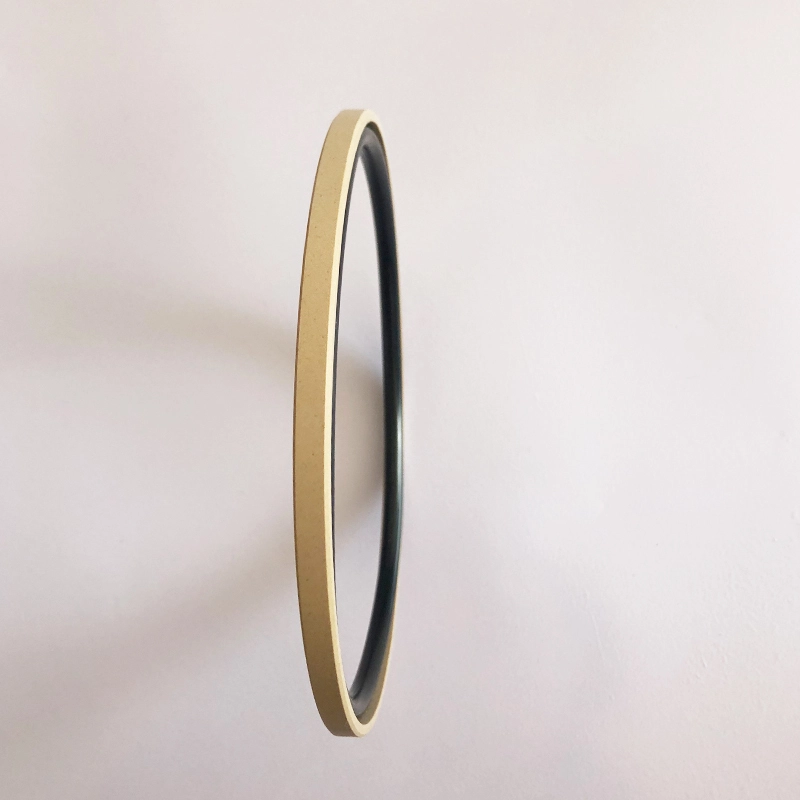

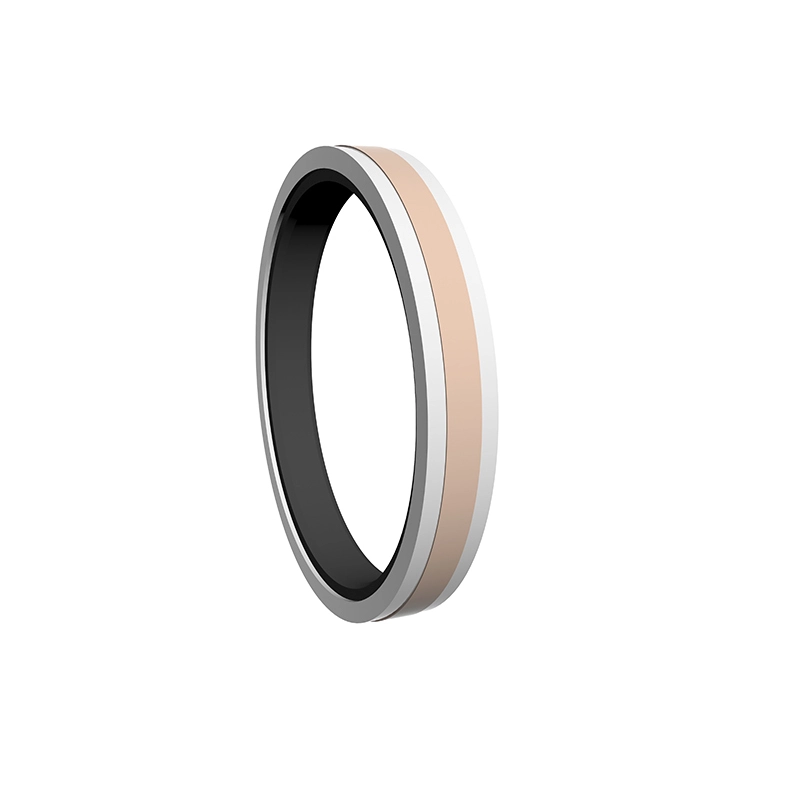

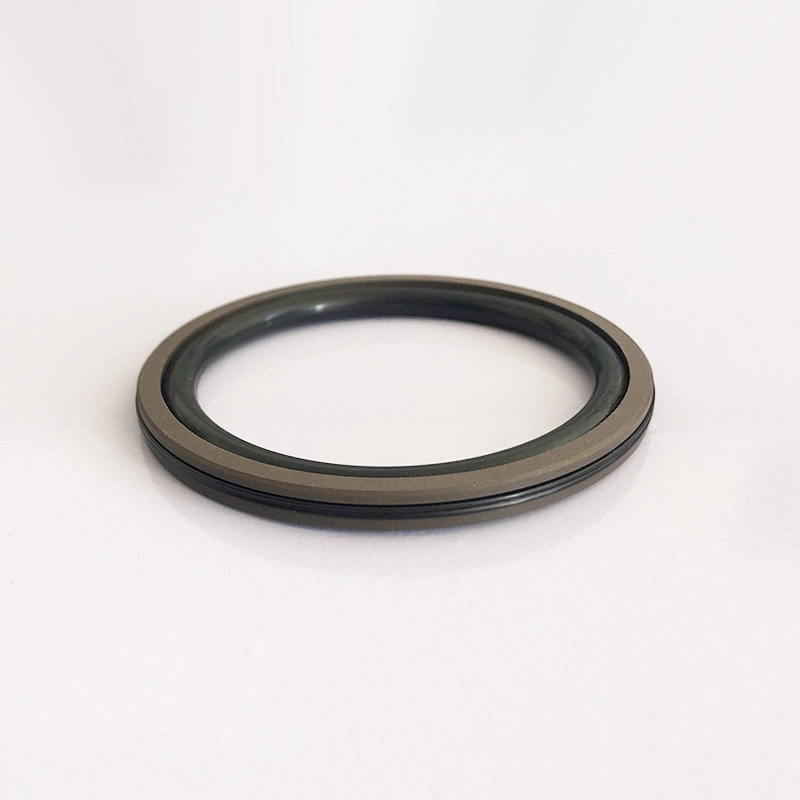

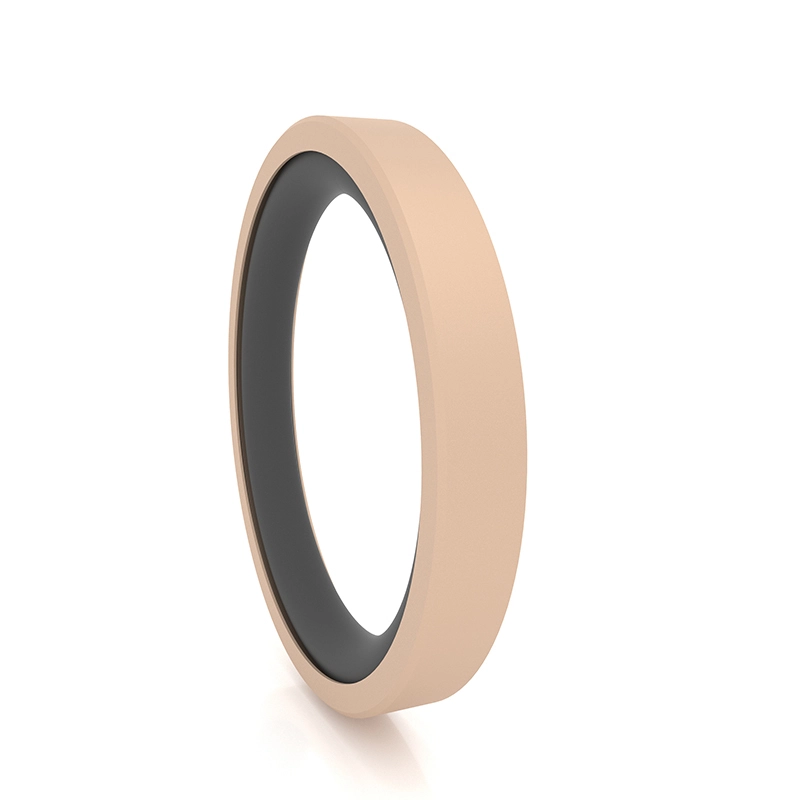

RC61 и RC62 се состојат од исполнет прстен за правоаголна запечатување на PTFE и гумен прстен во форма на О, погоден за хидраулично запечатување на притисок на движење на движење. RC61-B е составен од исполнет прстен за запечатување на запечатување на PTFE и гумен прстен во форма на О, погоден за хидрауличко возвратно движење на еднонасочно запечатување на притисок. RC62-B е тежок заптивка за обратен чекор, погоден за запечатување на еднонасочен запечатување на притисок. О-прстенот обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Општо се користи во комбинација со водич прстен за тешка хидраулична опрема. Сплит (отворени) жлебови треба да се користат за цилиндри со дијаметар помал од 30мм. Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Многу стабилност на висок притисок под притисок и груби услови;
3. Долг живот, може да се користи за заптивки за подмачкување без масло;
4. може да се користи за запечатување медиуми со низок вискозност, како што е вода;

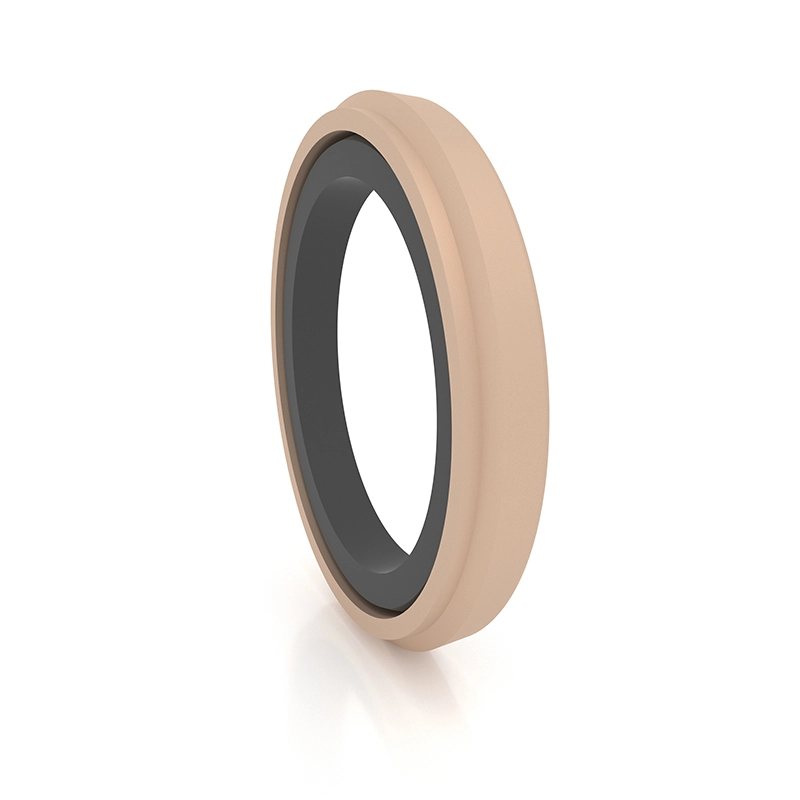

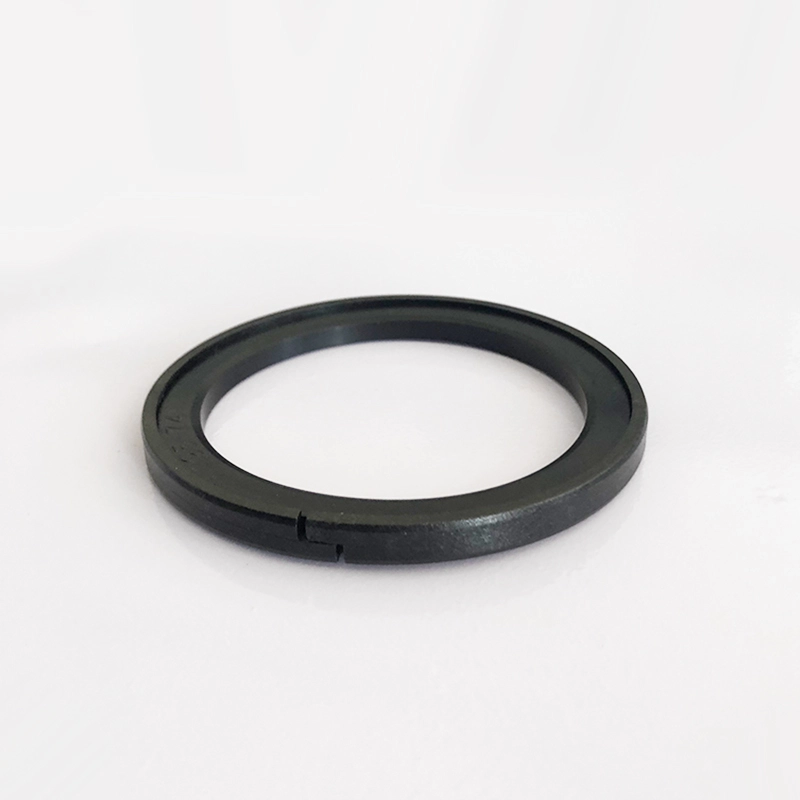

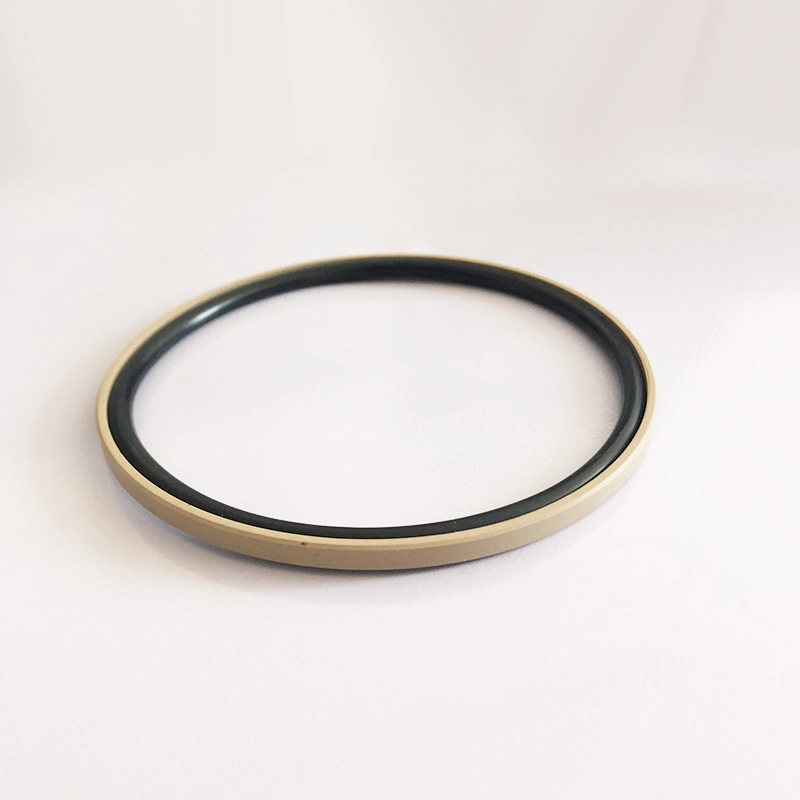

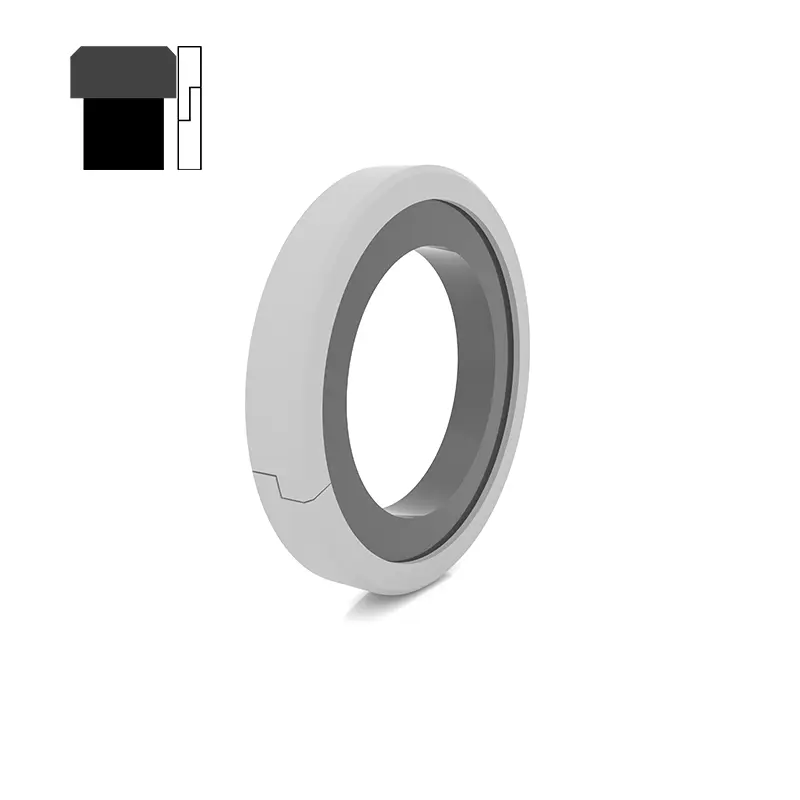

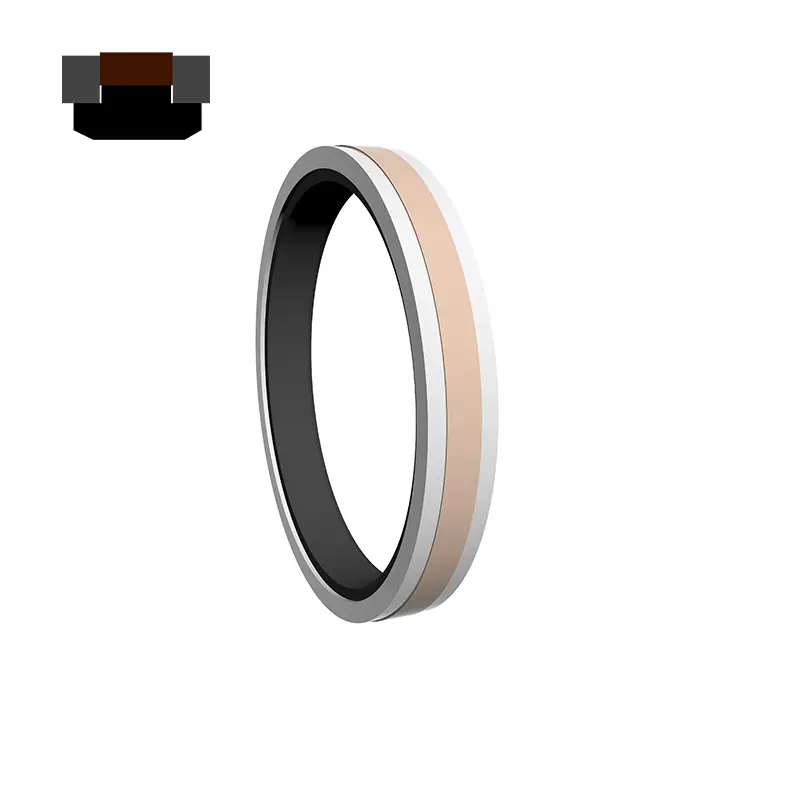

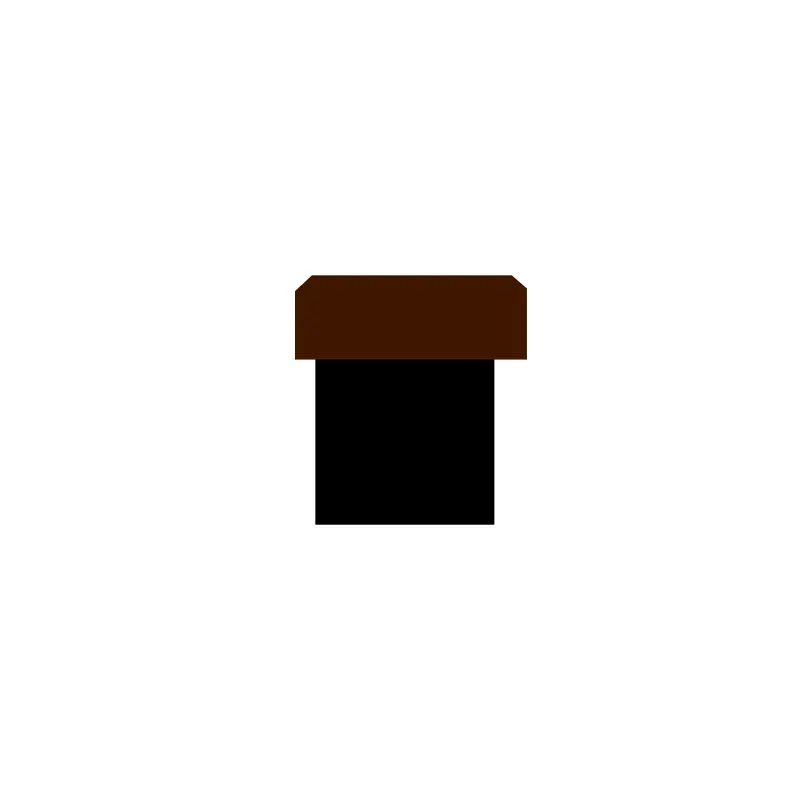

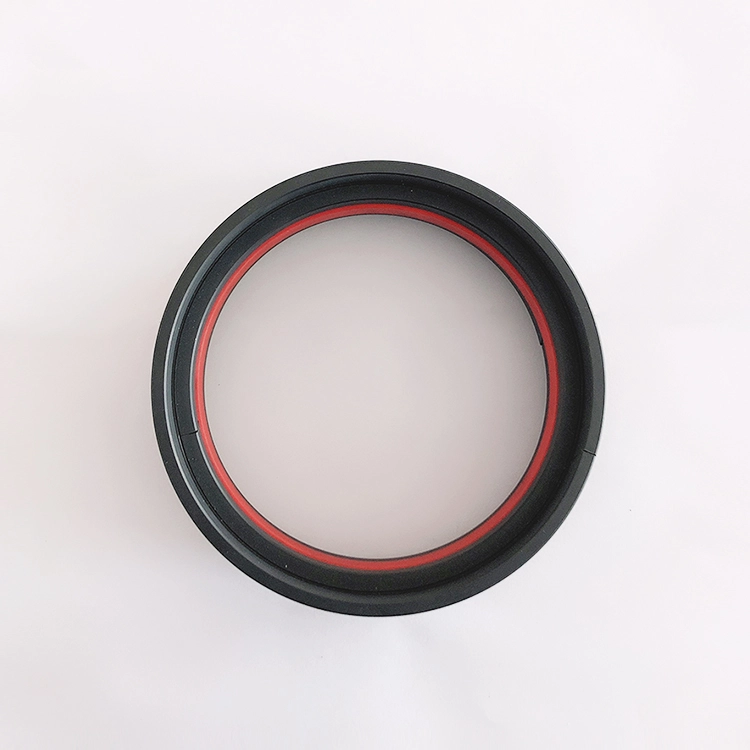

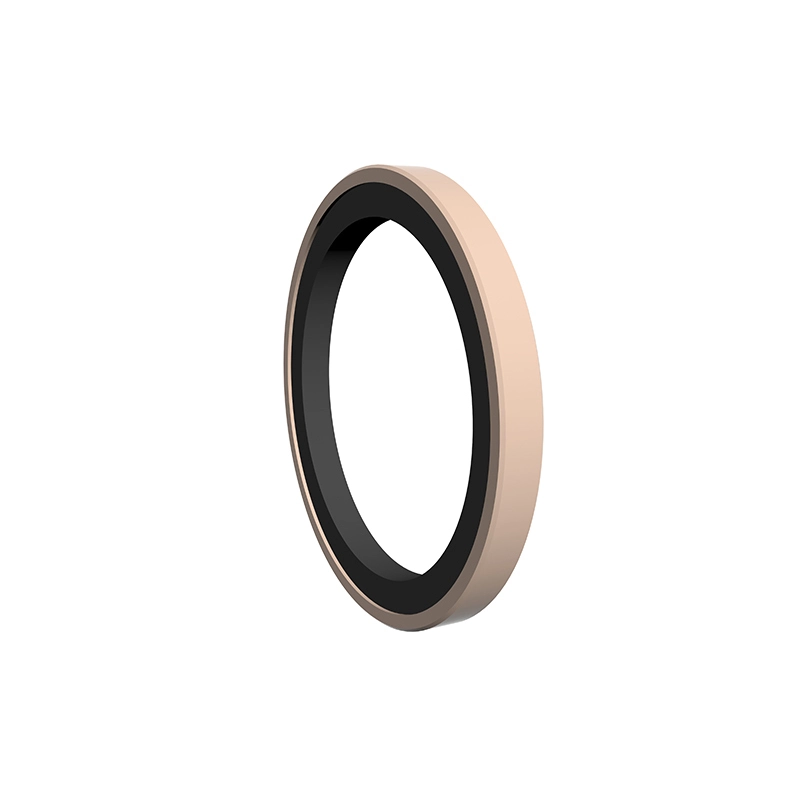

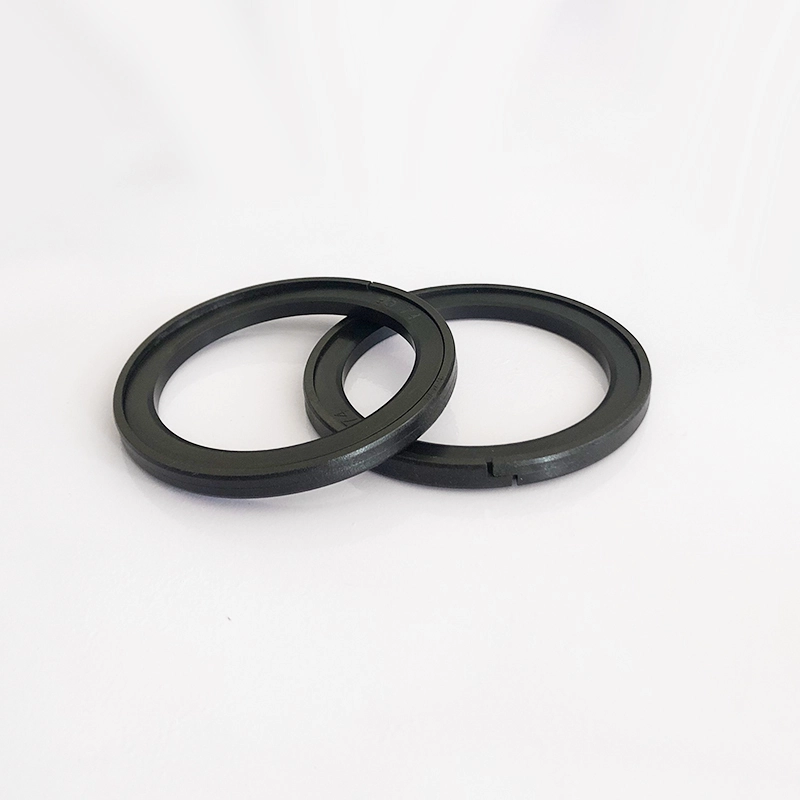

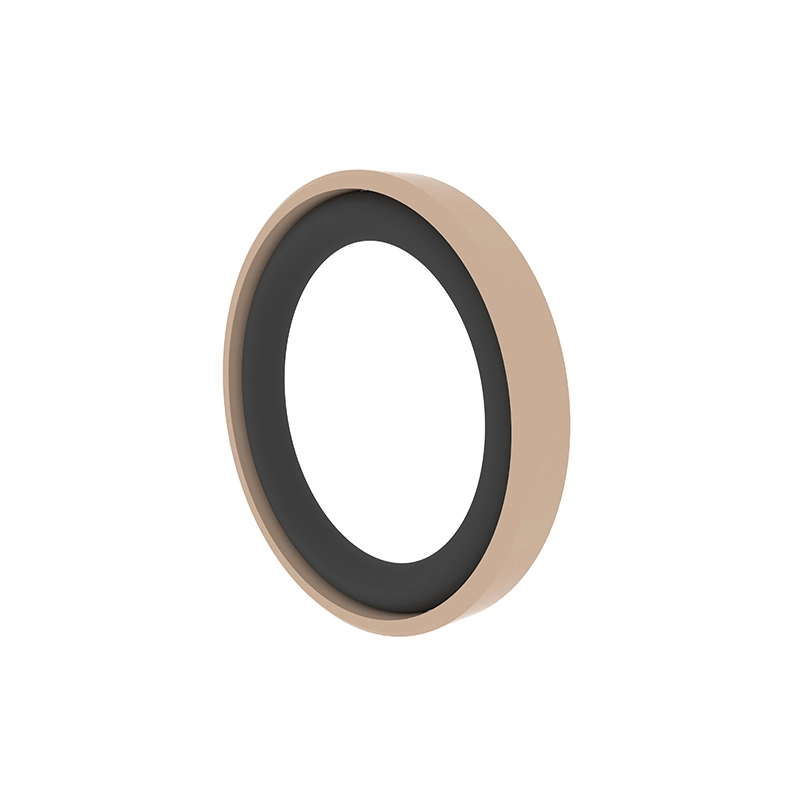

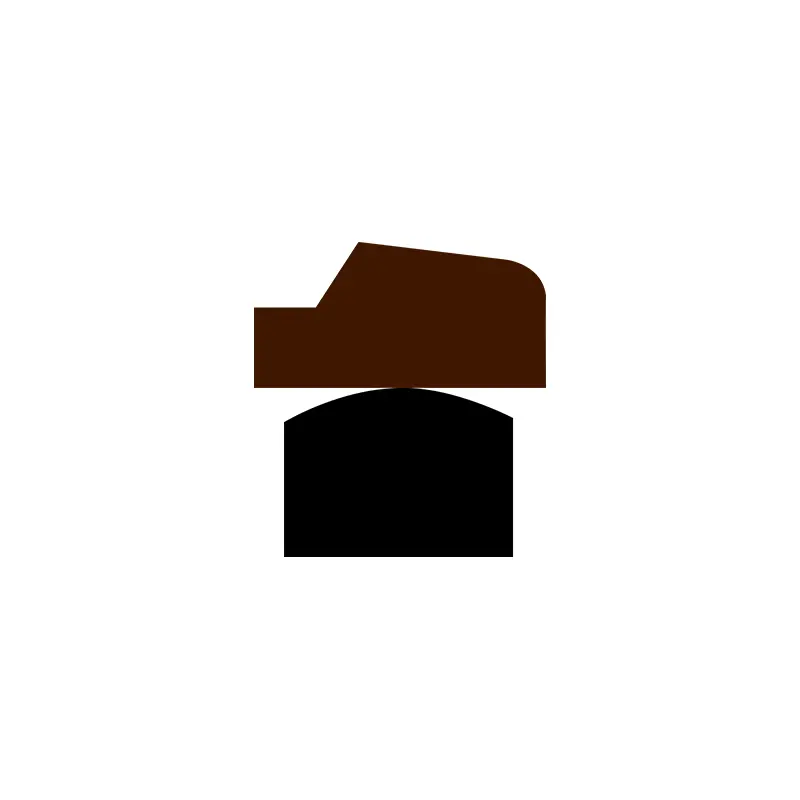

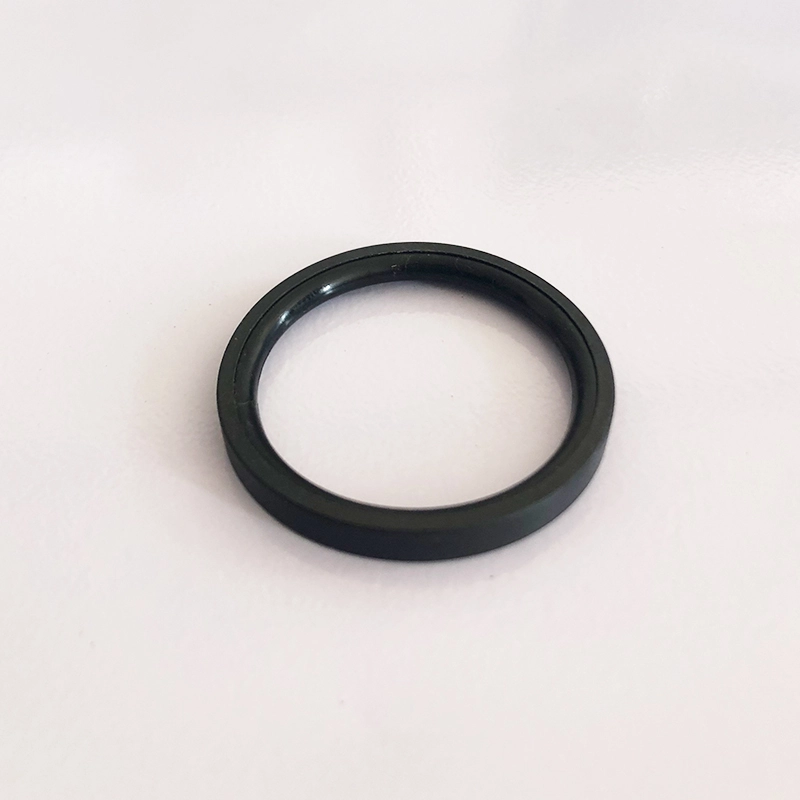

ОК е составен од термопластичен прстен за отворено запечатување, изработен од специјален материјал и правоаголен гумен прстен, кој е погоден за хидраулично запечатување на притисок на движење на движење. Гумениот прстен обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Бидејќи прстенот за запечатување усвојува отворена структура, се реши проблемот со кој треба да се инсталираат прстенот на Глид. Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, без притаен;
2. Многу стабилност на висок притисок под притисок и груби услови;
3. Едноставна и удобна инсталација, не се потребни алатки за склопување;
4. може да се користи за запечатување медиуми со низок вискозност, како што е вода;
5. Добра изведба на анти-екстракција, дозволувајќи поголем јаз на истиснување.

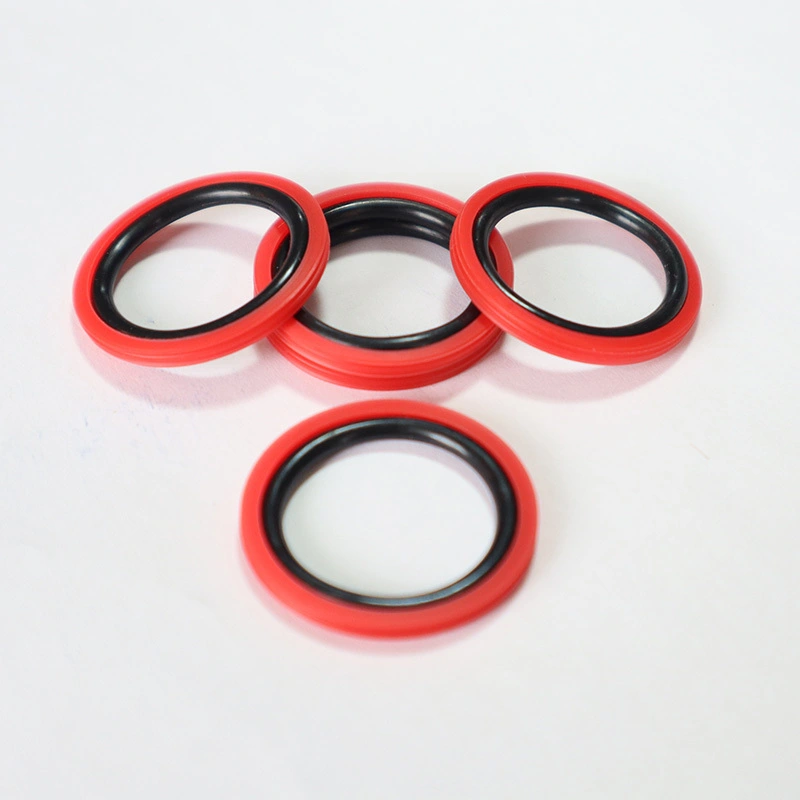

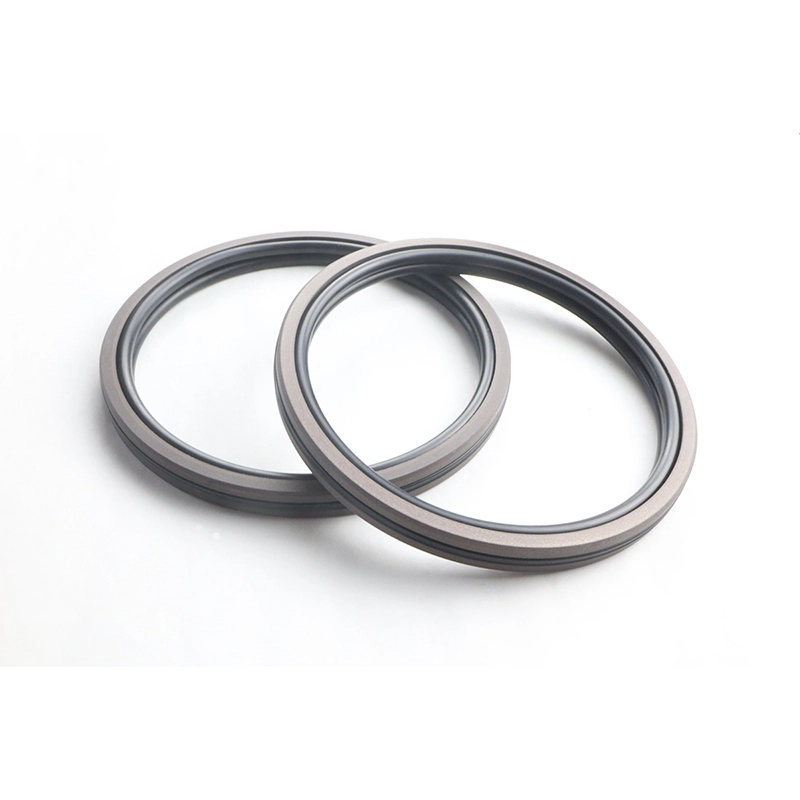

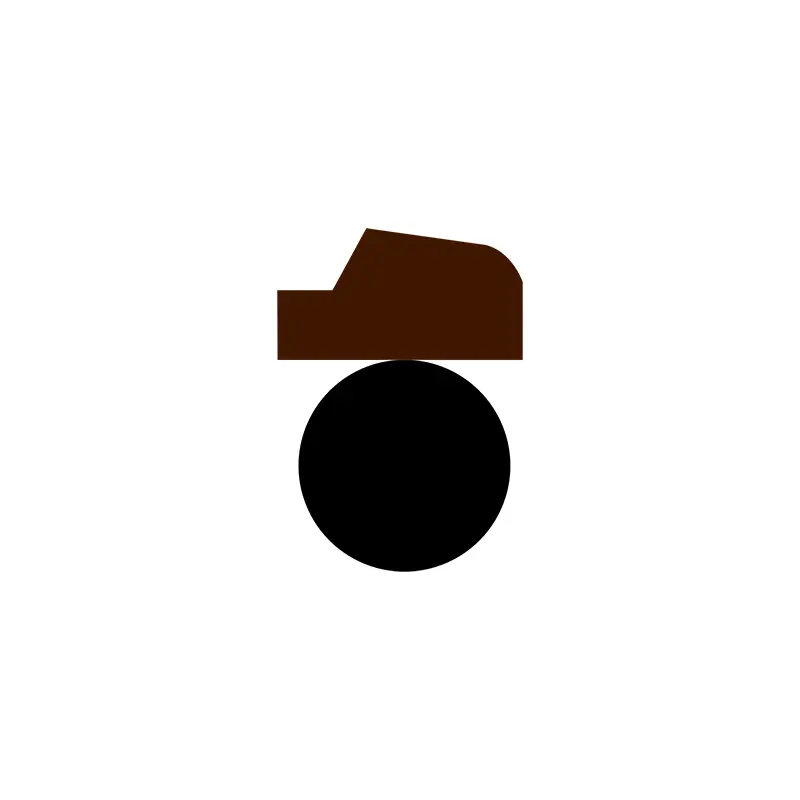

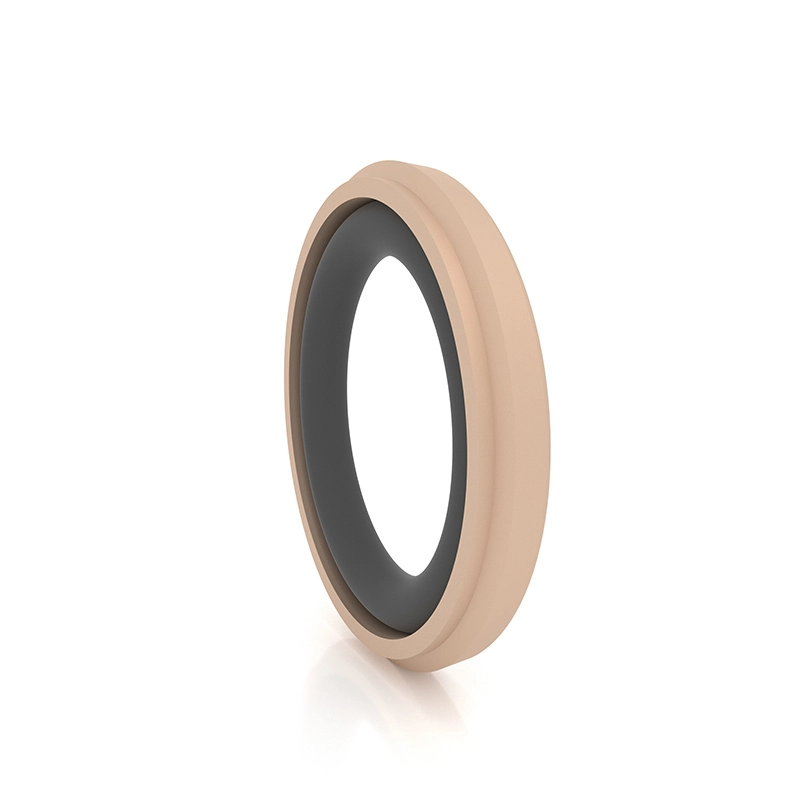

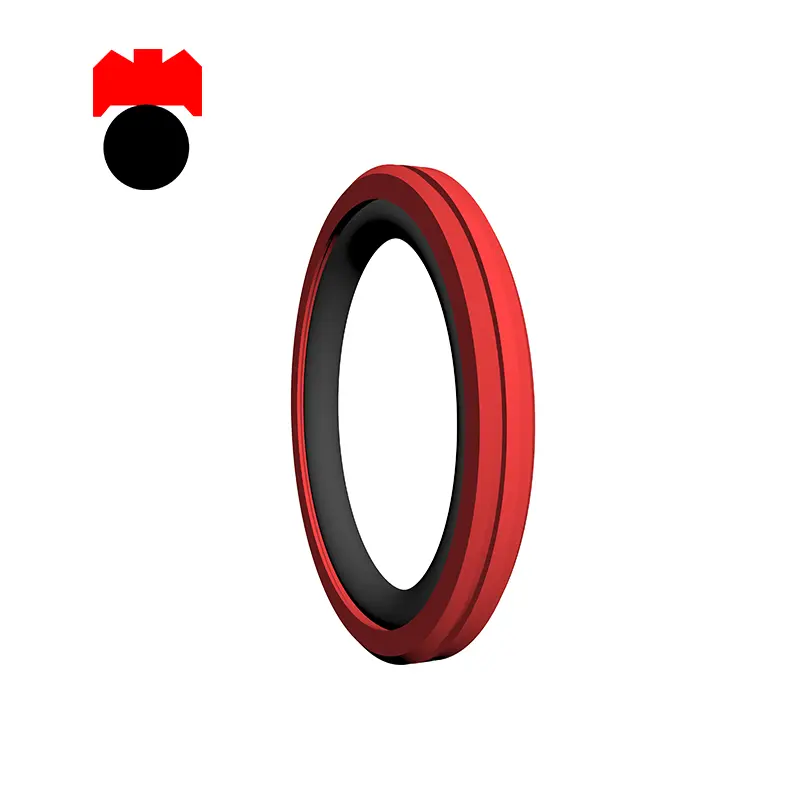

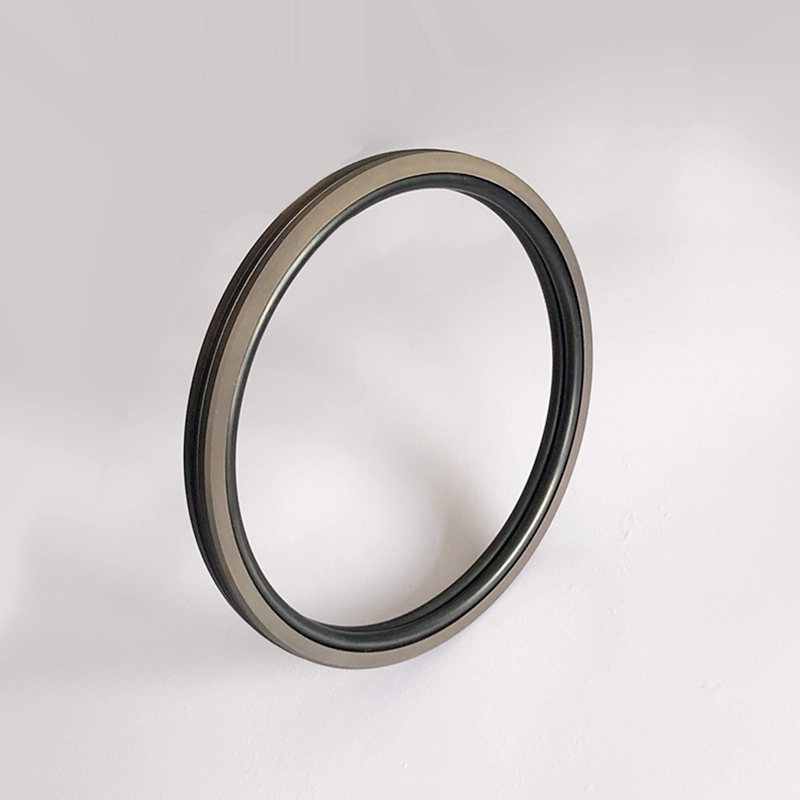

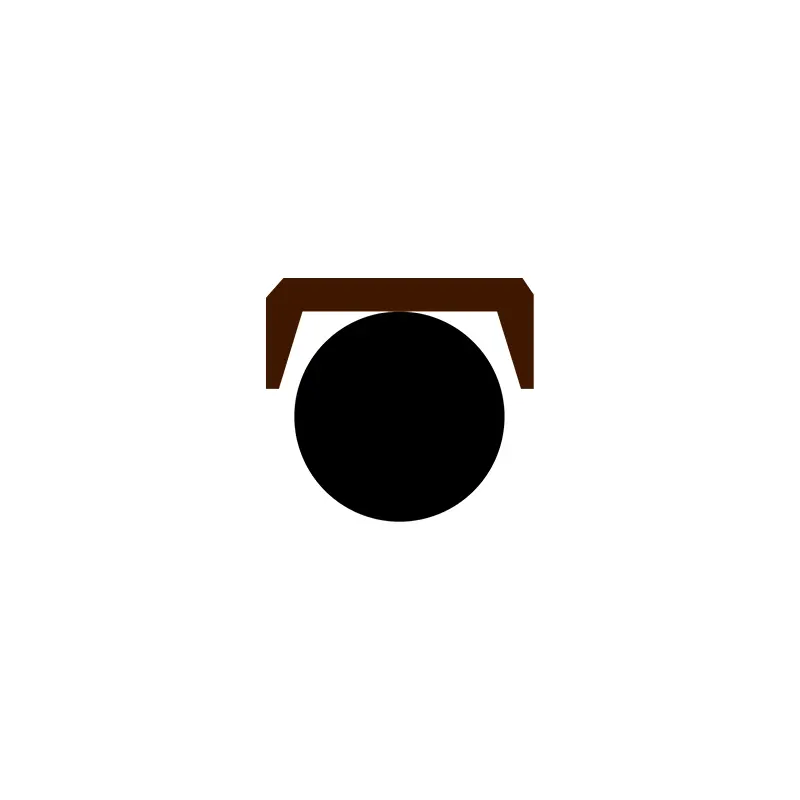

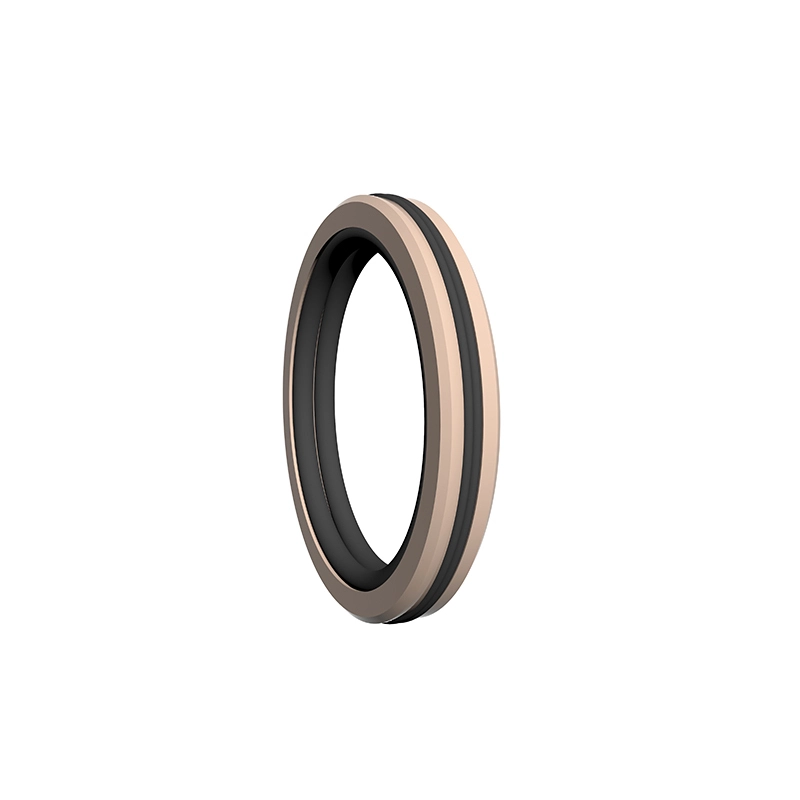

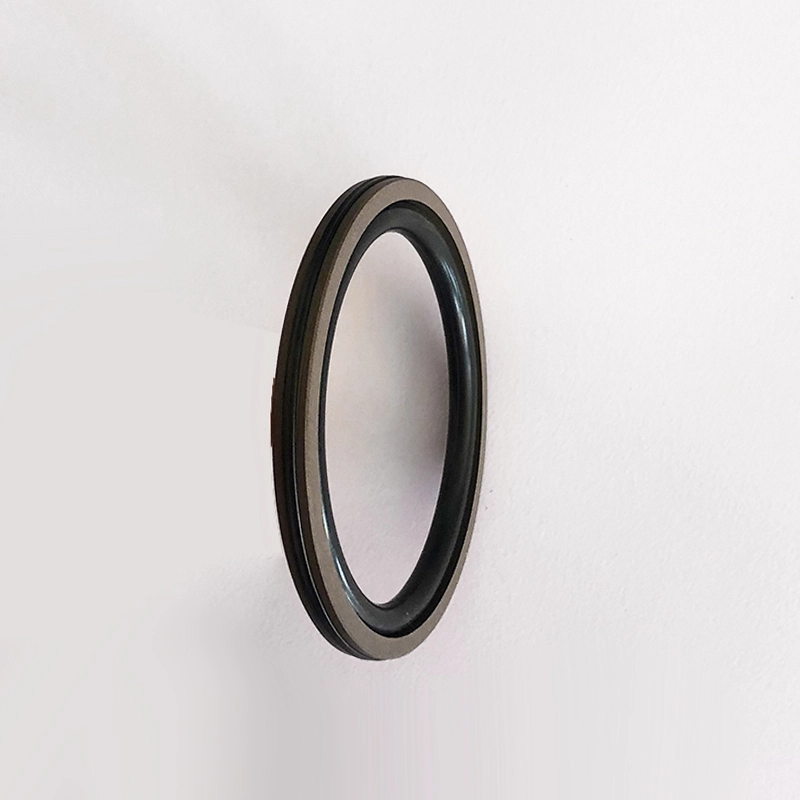

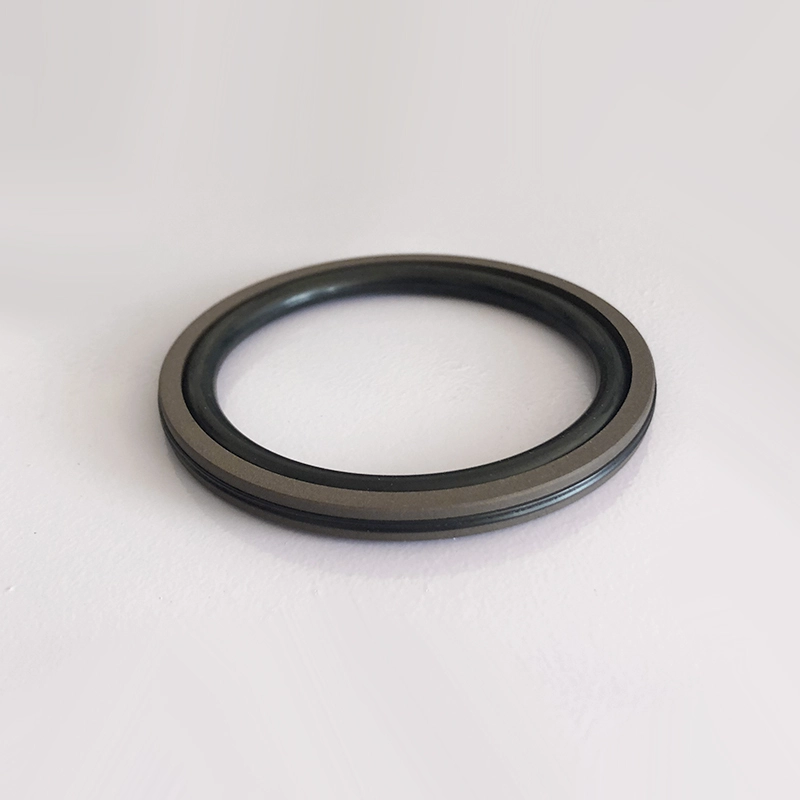

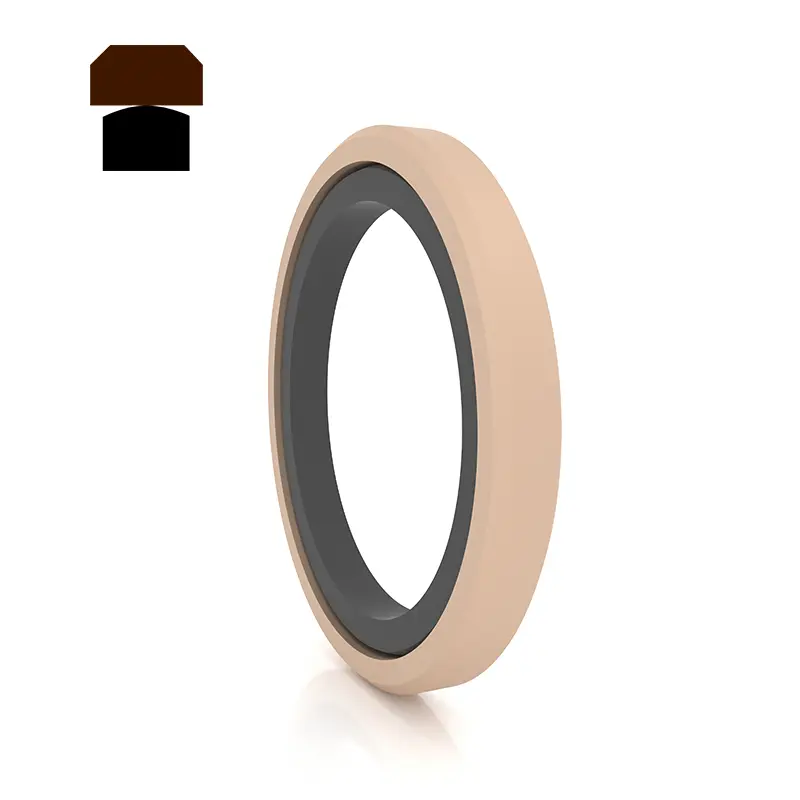

RC63 е составен од прстен за запечатување во облик на капаче PTFE и гумен прстен во форма на О, кој е погоден за хидраулично и пневматско реципроцирање на двонасочно запечатување на притисок. Прстенот во форма на О обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Бидејќи прстенот за запечатување усвојува тенок дизајн на усните, можноста за компензација што следи е добра, така што перформансите за запечатување се добри и може да се инсталира во рингот GB12350. Сплит (отворени) жлебови треба да се користат за дијаметар на цилиндарот помалку од 30мм. Карактеристики:
1. Може да се користи и за хидраулични и за пневматски и може да се користи за запечатување на двонасочен притисок;
2. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
3. Долг живот, може да се користи за заптивки за подмачкување без масло;
Мал структурен простор, лесна инсталација и одржување;

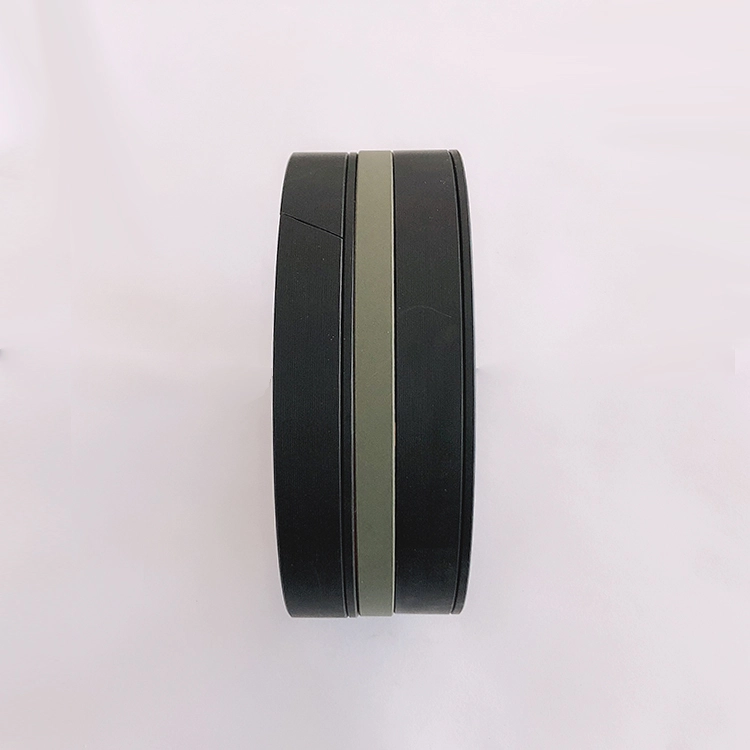

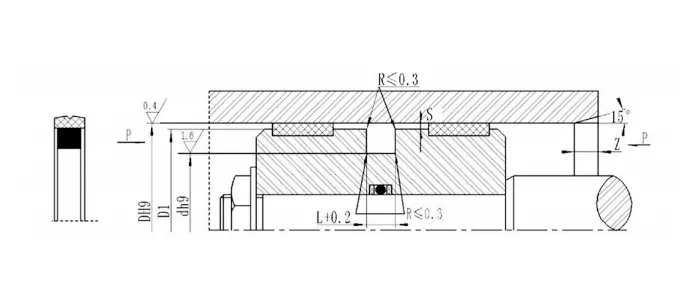

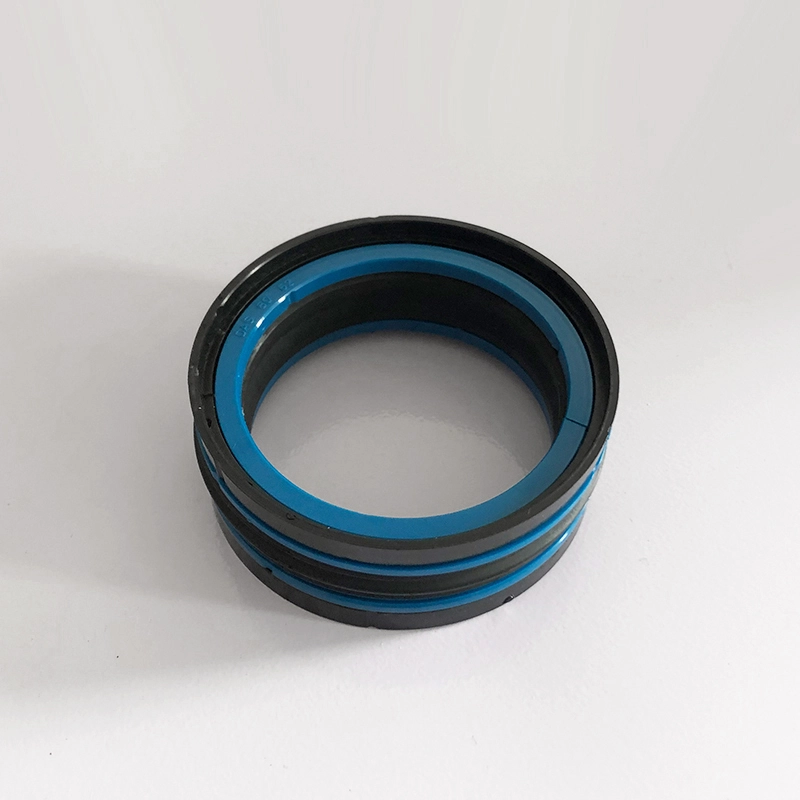

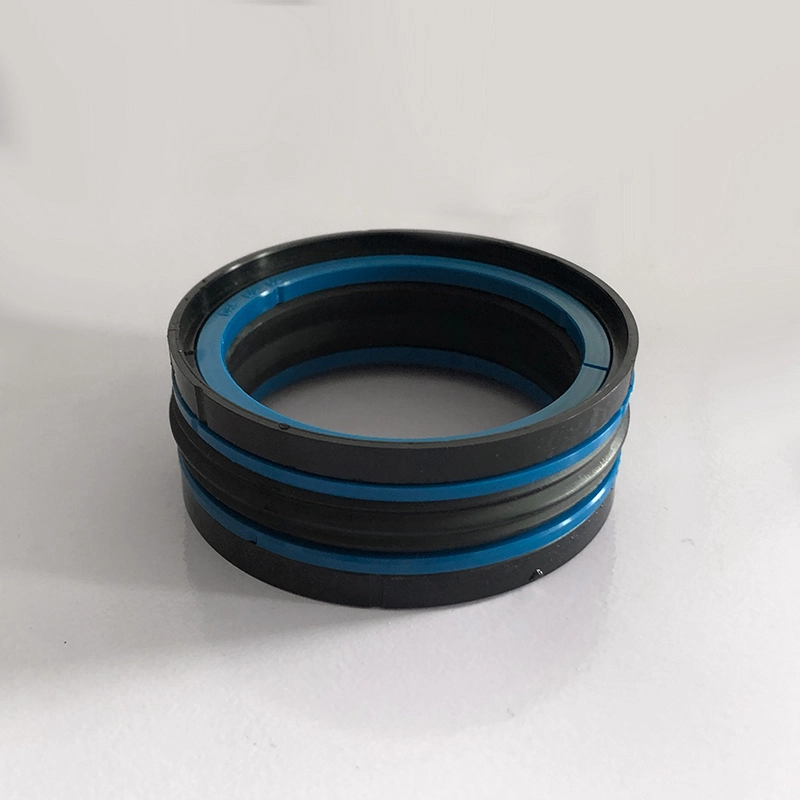

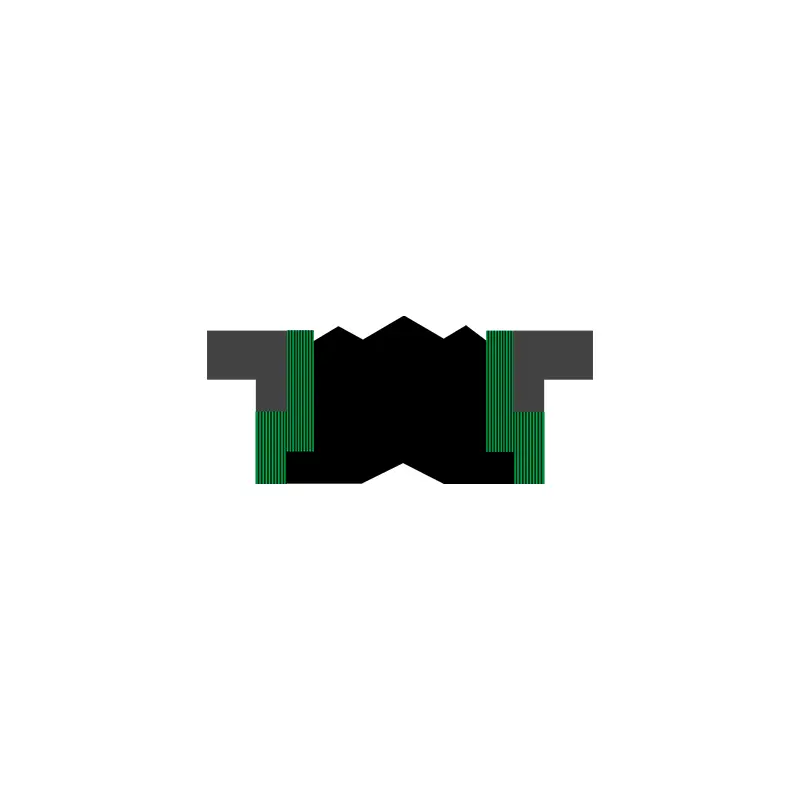

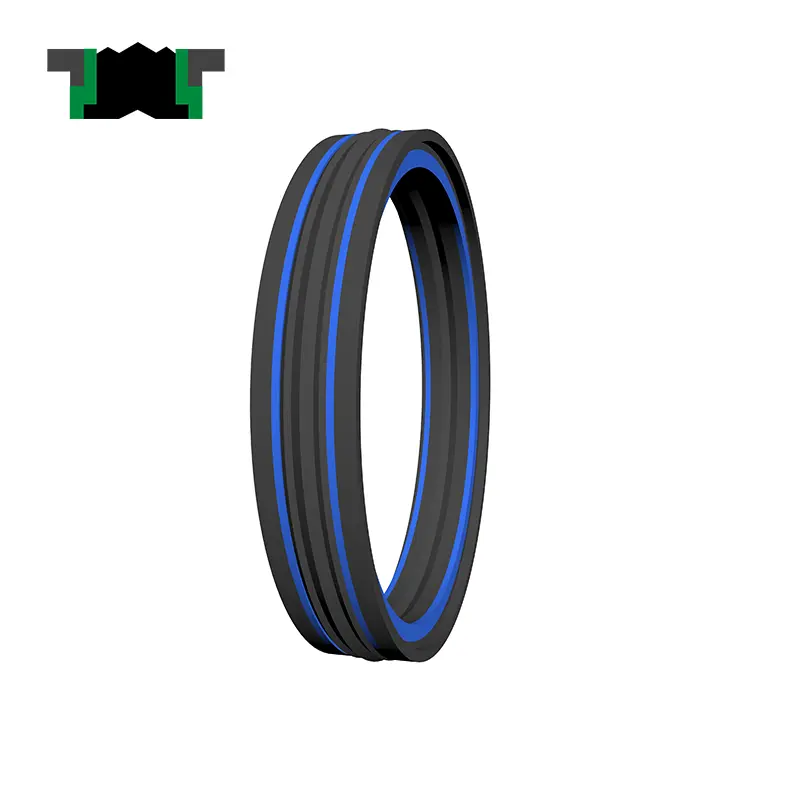

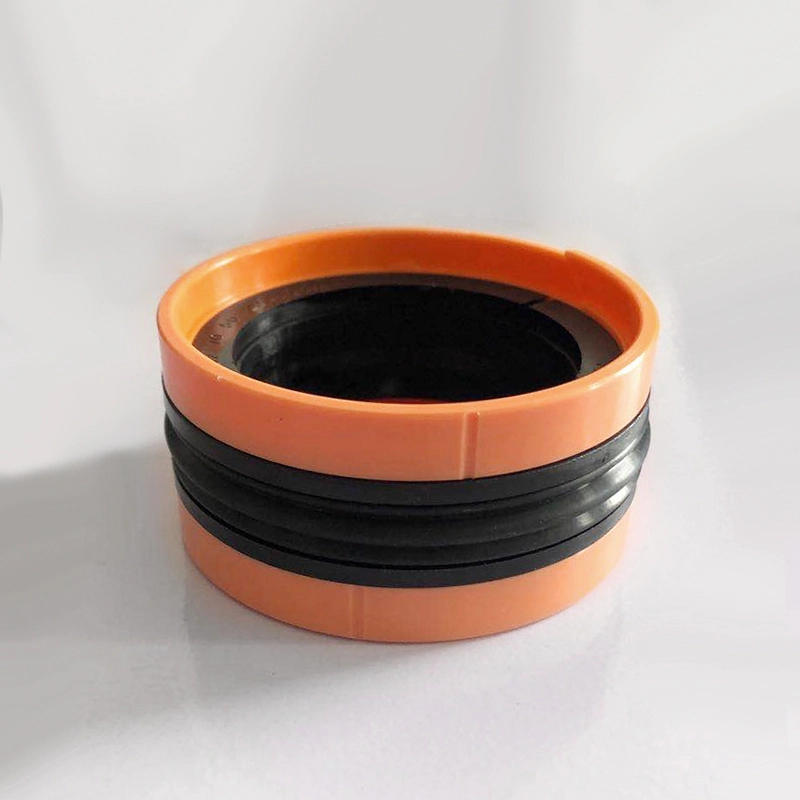

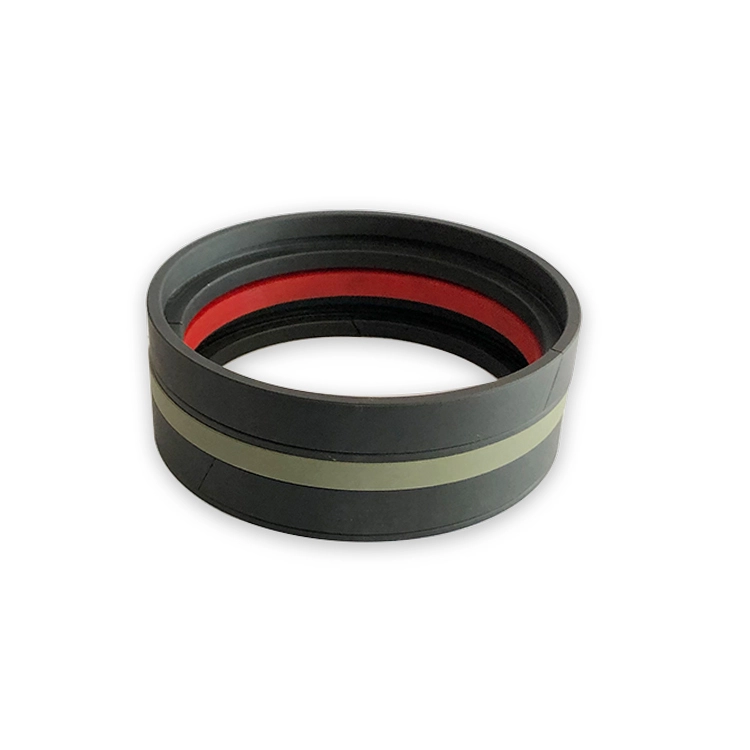

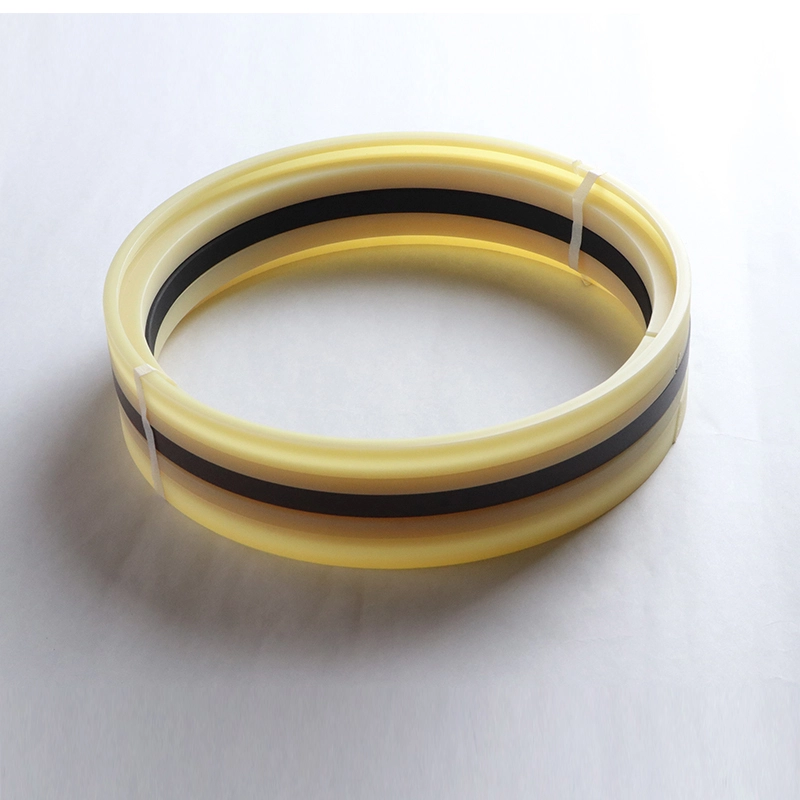

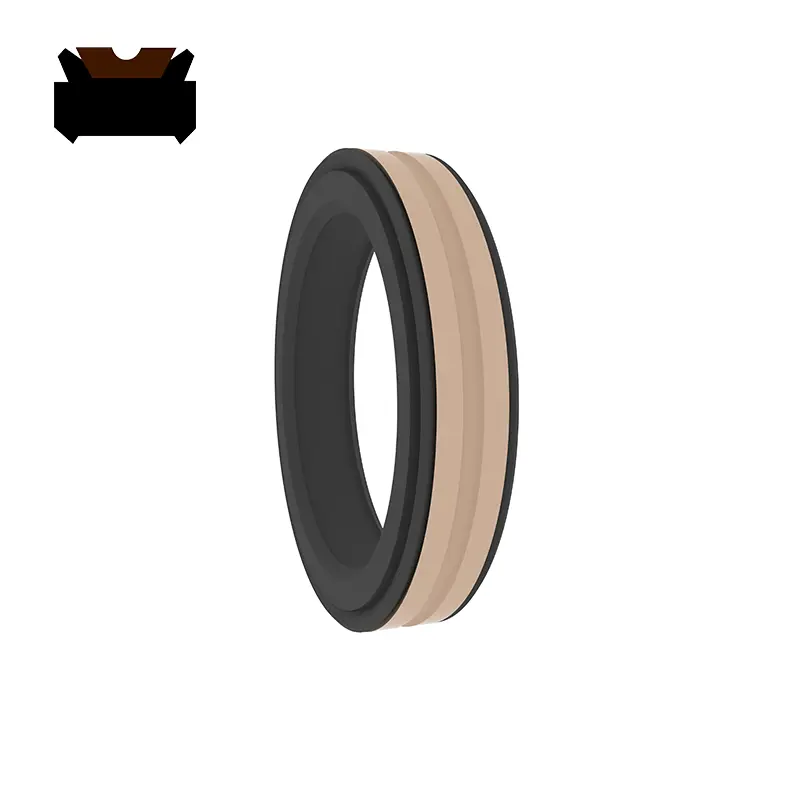

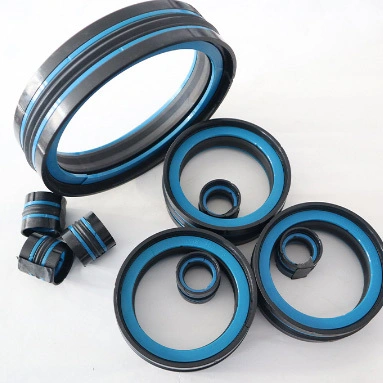

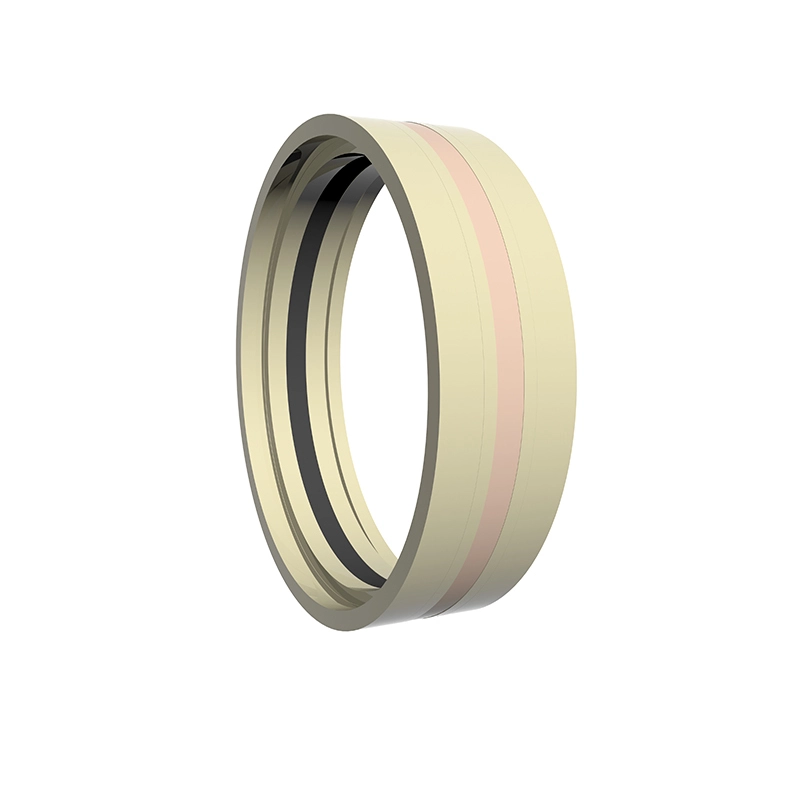

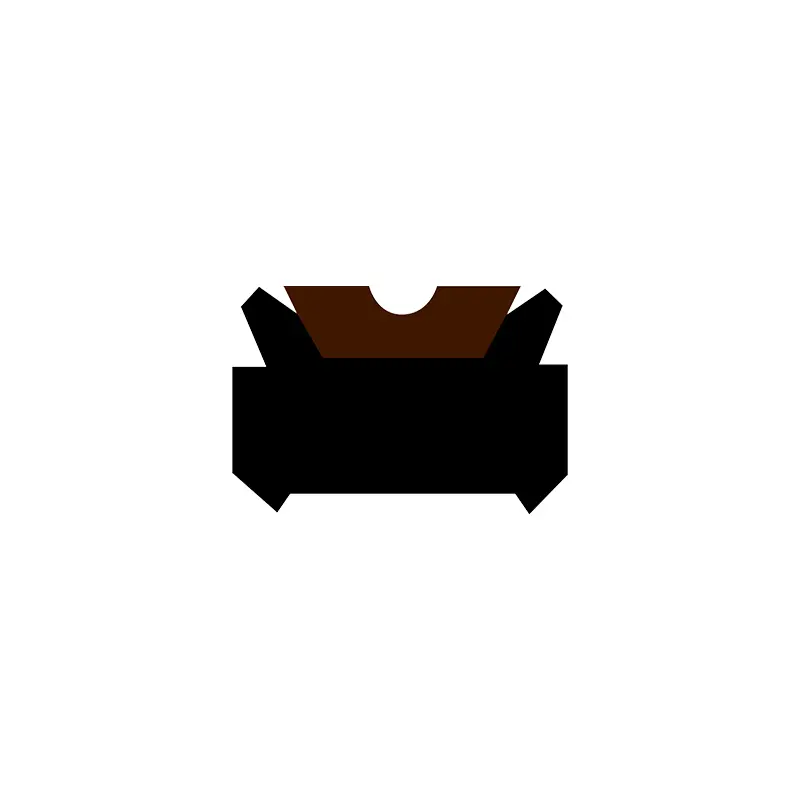

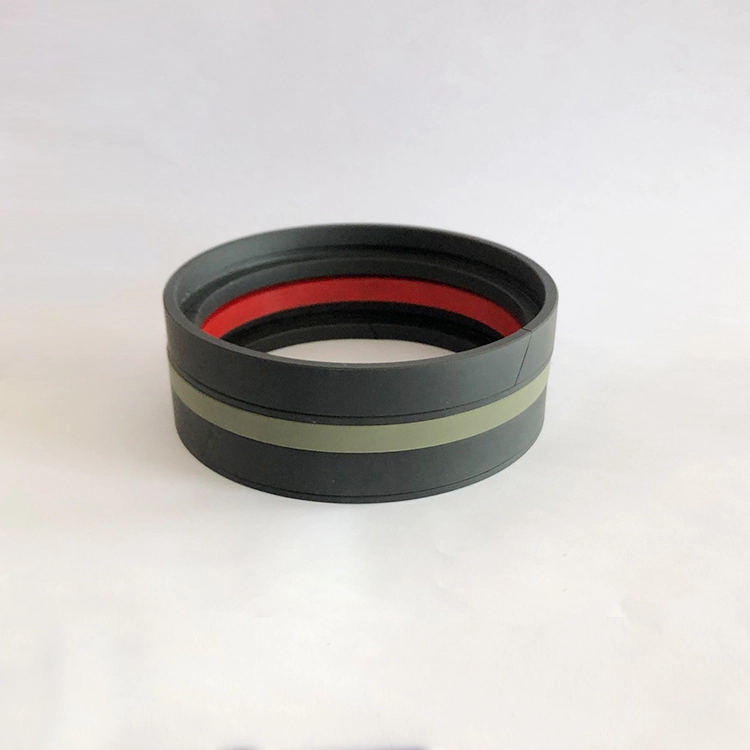

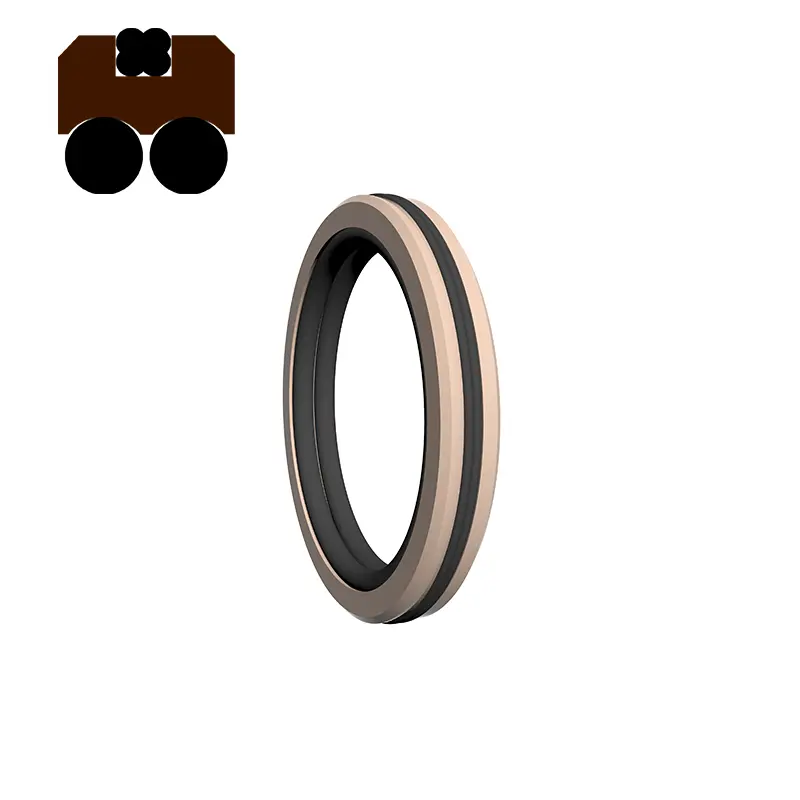

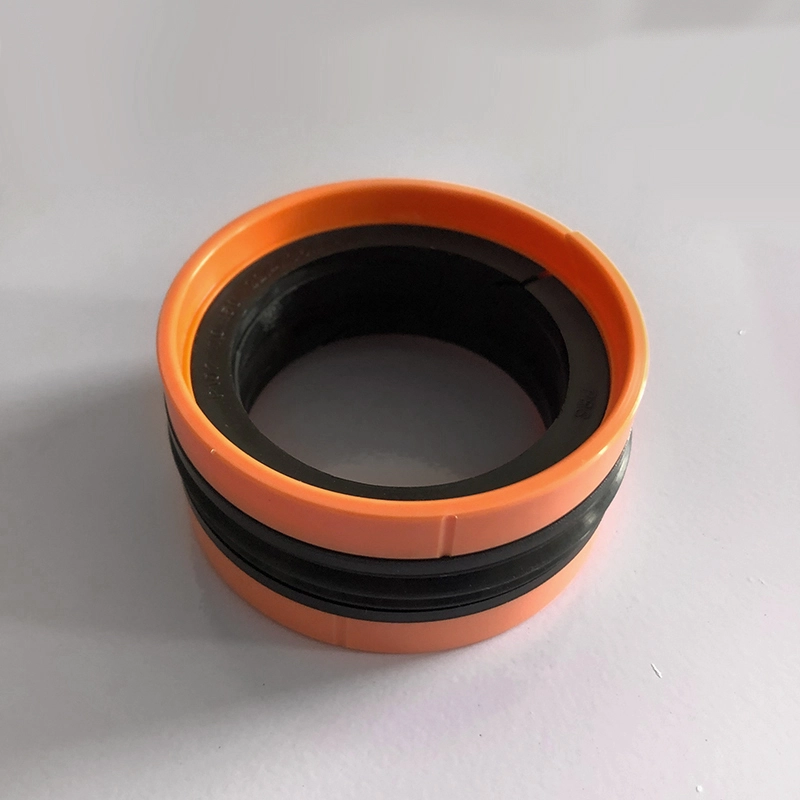

KDAS, TPM (Специјална форма) е склоп на заптивка за заптивка со пет комбинации, кој се состои од гумен елемент за запечатување, два прстени за задржување и два прстени за водичи. Погодно за запечатување на клипот на клипот на двонасочен притисок. Карактеристики:
1. Добро запечатување, голема сигурност, компактен структура;
2 нема да биде исцедена во радијалниот јаз;
3 Едноставна инсталација, интегрална инсталација на клипот;
Специјалниот геометриски облик на елементот за запечатување NBR го спречува да се извртува во жлебот за време на инсталацијата.

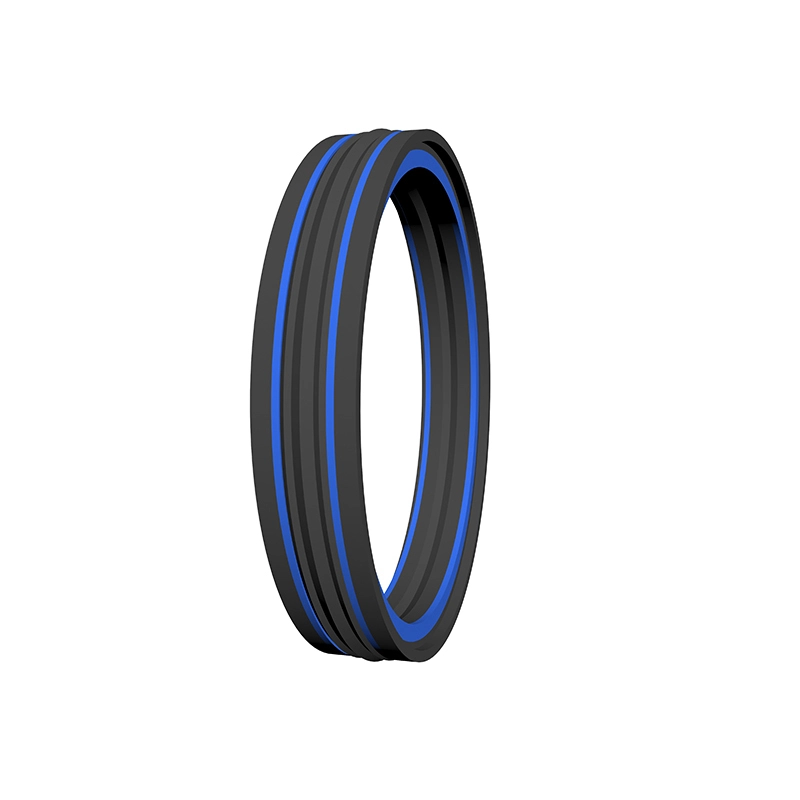

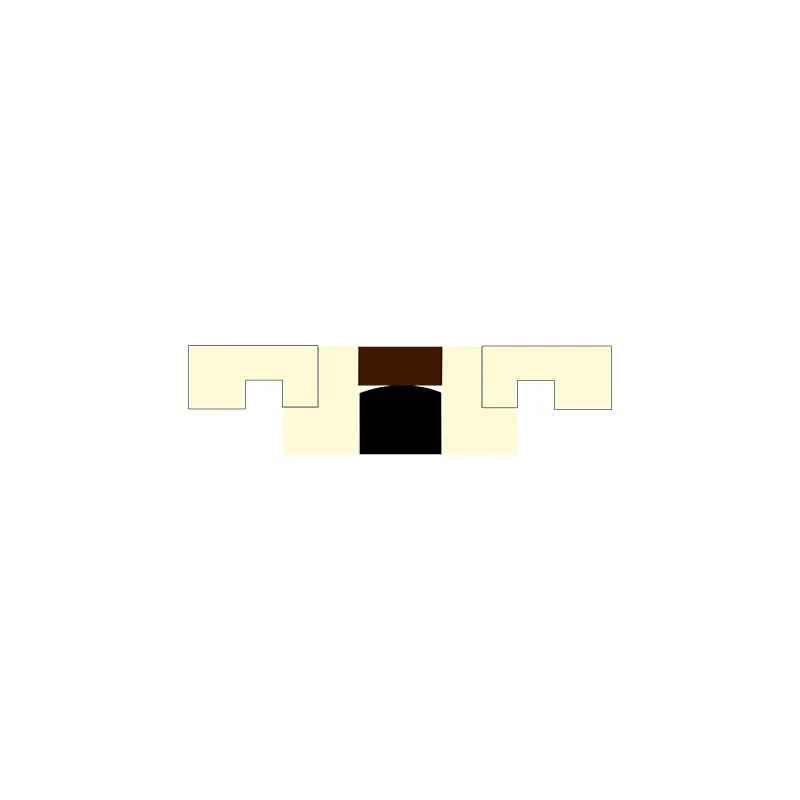

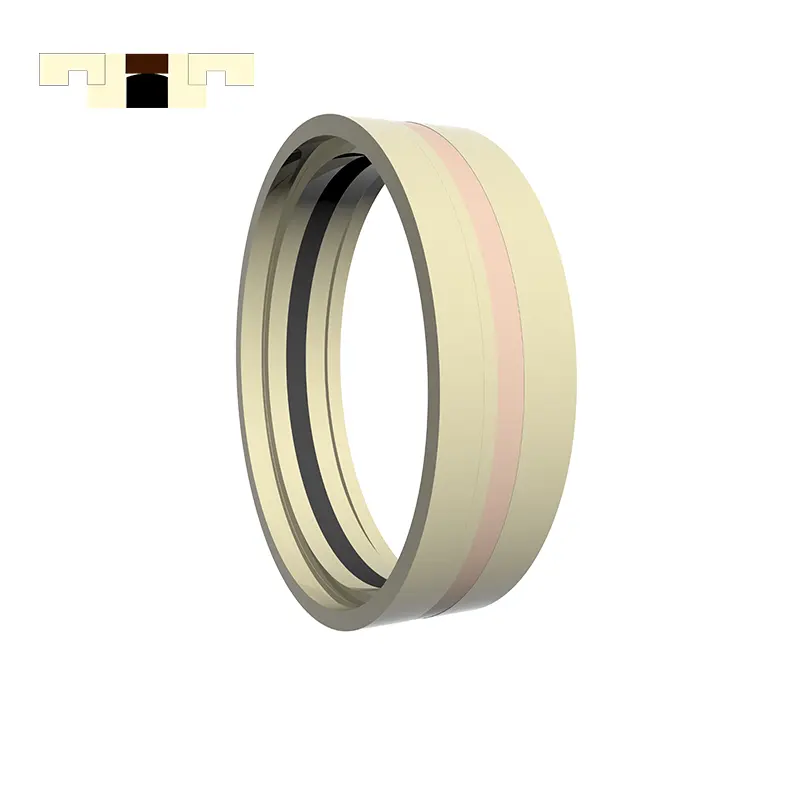

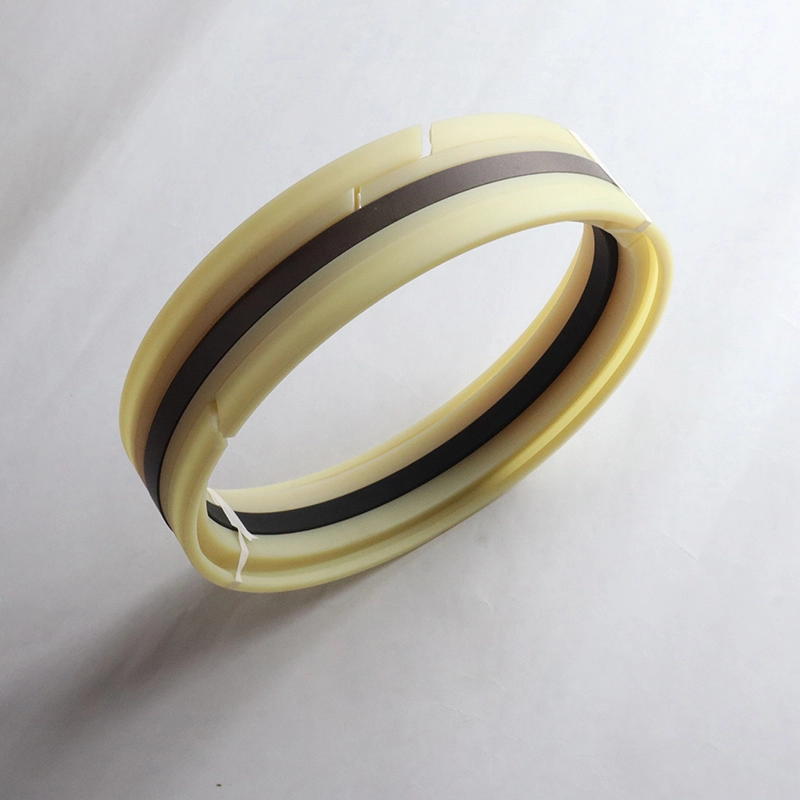

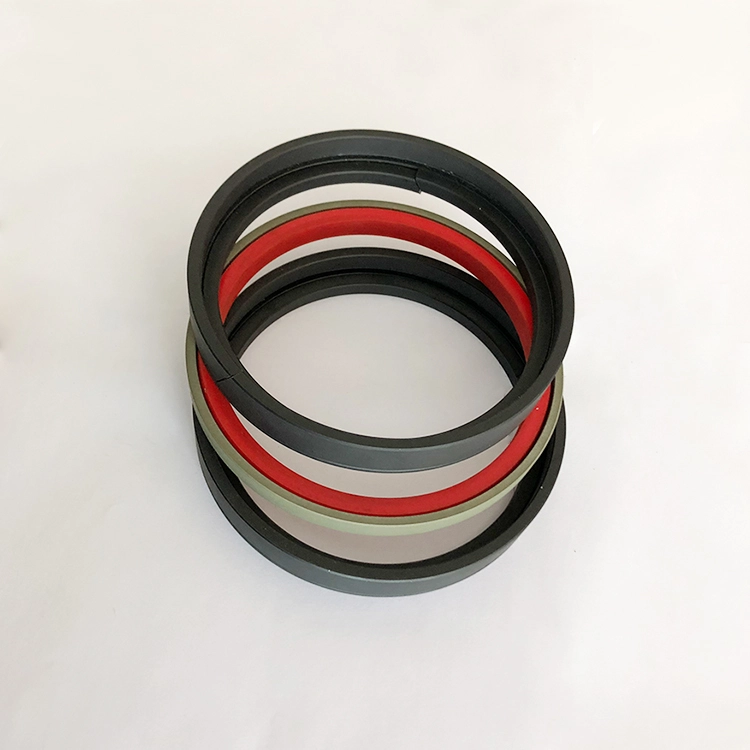

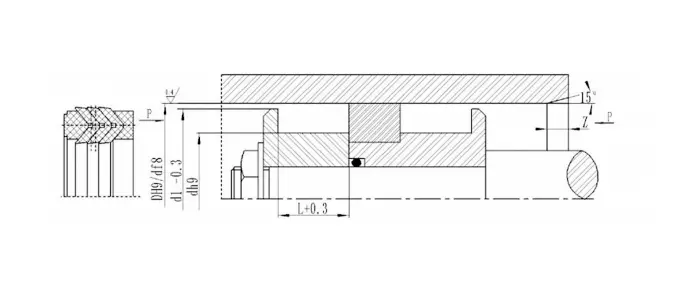

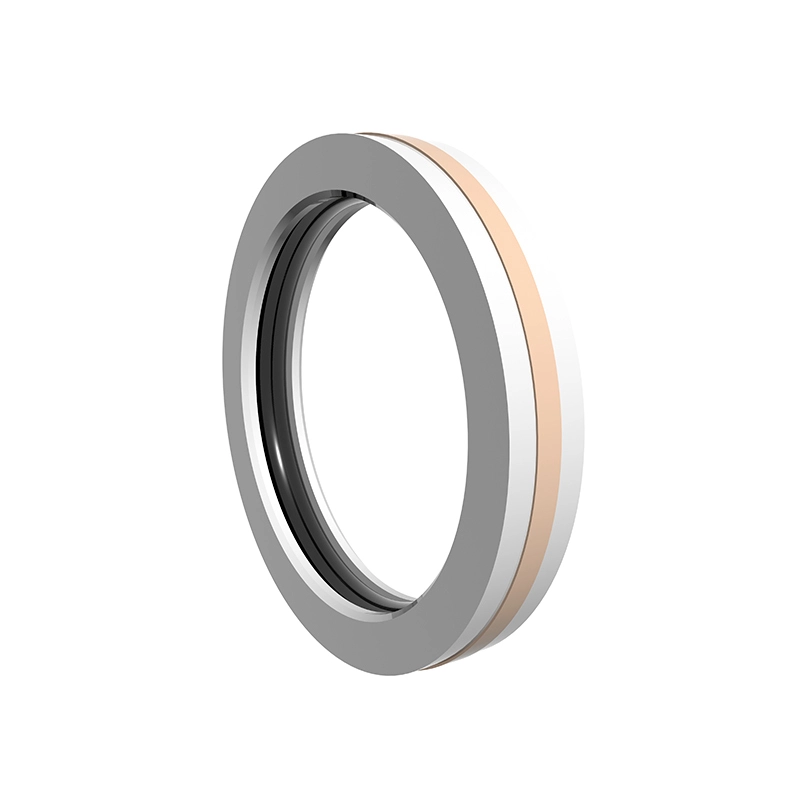

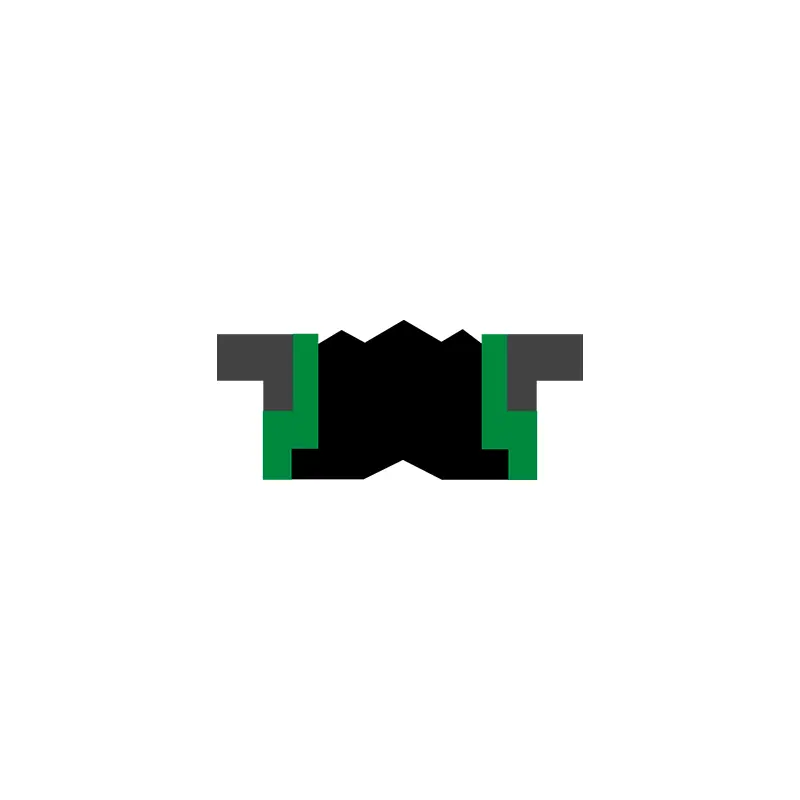

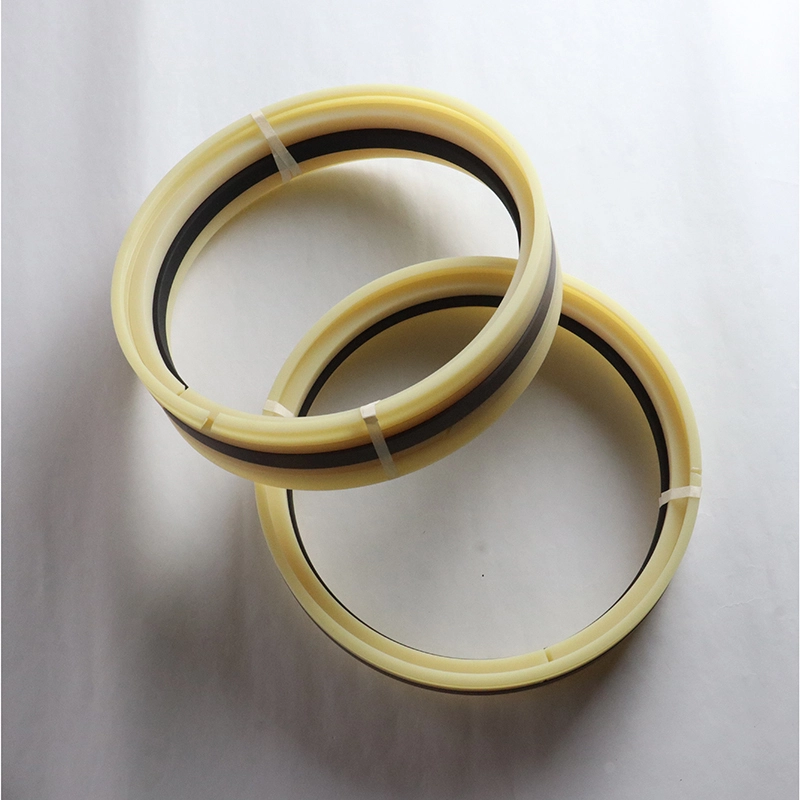

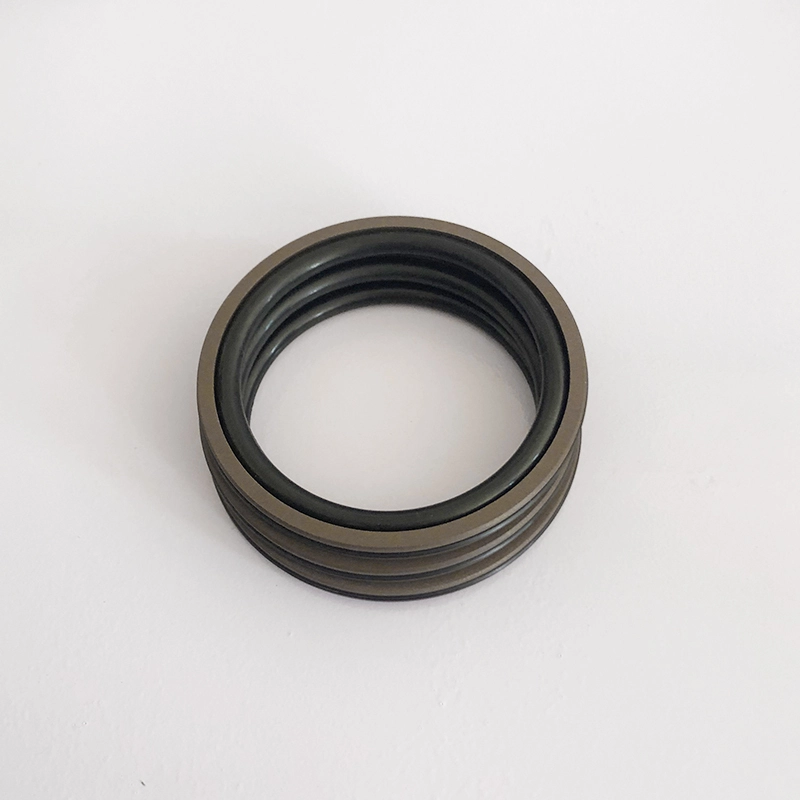

GDKK се состои од два водичи, два прстени за задржување, еластичен гумен прстен и прстен за запечатување. Прстенот за водичи игра позиционирање и водечка улога. Прстенот за задржување игра улога на поддршка и позиционирање, еластичниот гумен прстен обезбедува еластична сила и ја компензира загубата на прстенот за запечатување. Прстенот за запечатување соработува со внатрешната дупка на цилиндерот на маслото за да се добие ефект на запечатување, кој е погоден за двонасочно запечатување на притисок на клипот на цилиндарот на маслото. Има добар ефект на запечатување дури и под остри услови за работа. Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Многу стабилност на висок притисок под притисок и груби услови;
3. Висок живот, може да се користи за запечатување во лоши услови за подмачкување;
4. може да се користи за запечатување медиуми со низок вискозност, како што е вода;
Одлични перформанси за запечатување со висок и низок притисок.

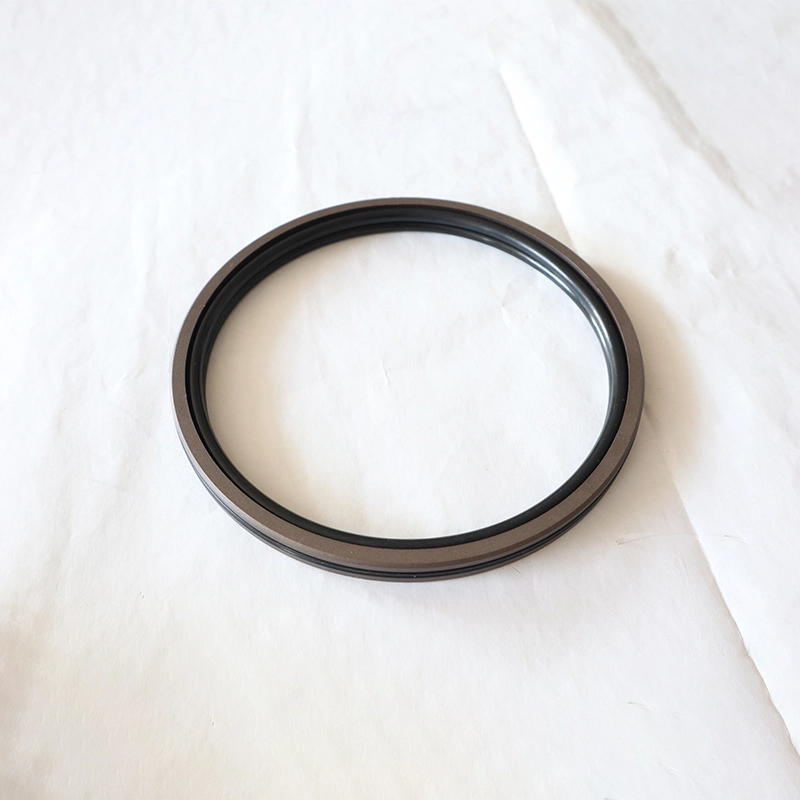

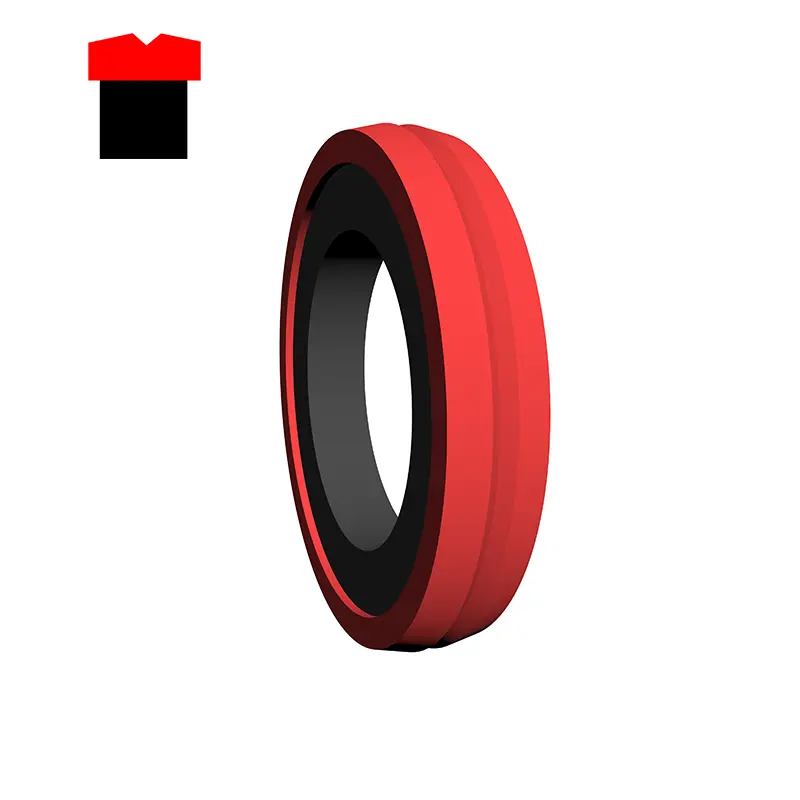

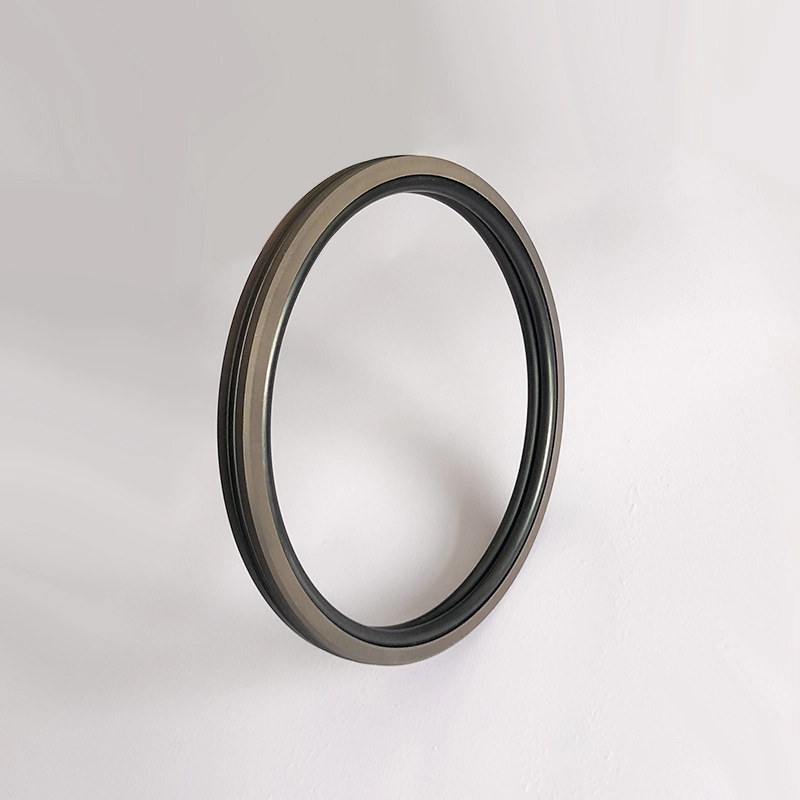

RC64 е составен од триаголен прстен за запечатување PTFE и гумен прстен О-прстен, погоден за хидраулично и пневматско реципроцирање на еднонасочно запечатување на притисок. О-прстенот обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Бидејќи прстенот за запечатување усвојува тенок дизајн на усните, можноста за компензација што следи е подобра, така што перформансите за запечатување се добри. Сплит (отворен) жлеб треба да се користи за дијаметар на цилиндарот помал од 30мм. Карактеристики:
1. Може да се користи и за хидраулични и за пневматски;
2. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
3. Долг живот, може да се користи за заптивки за подмачкување без масло;
Мал структурен простор, лесна инсталација и одржување;

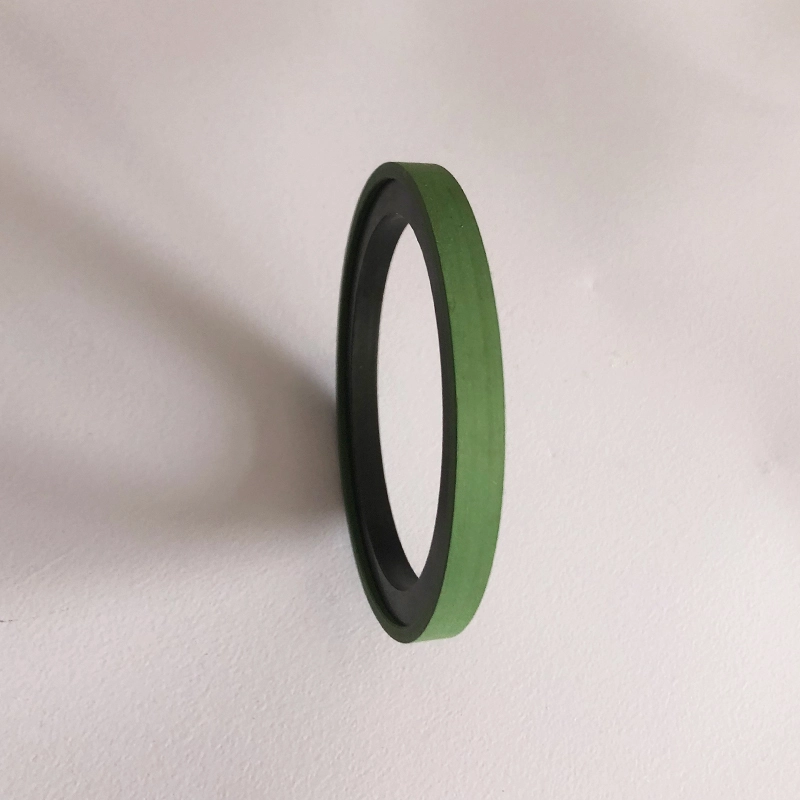

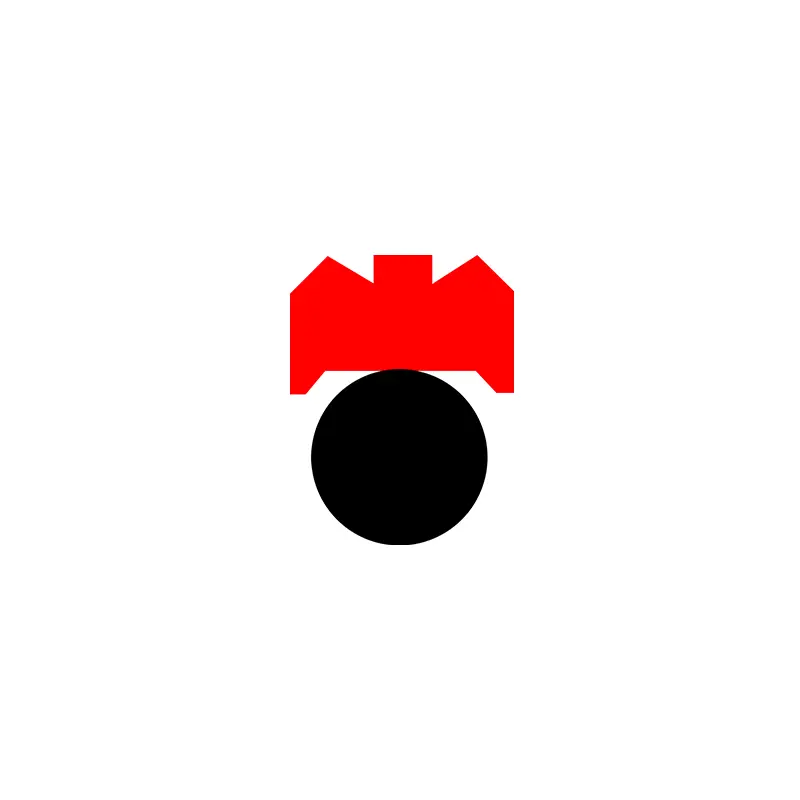

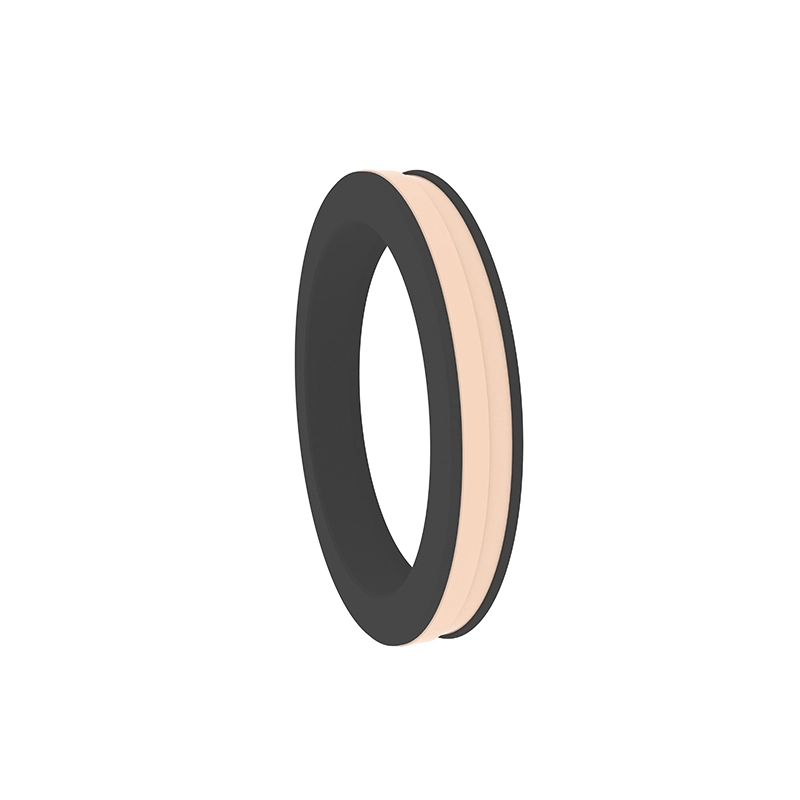

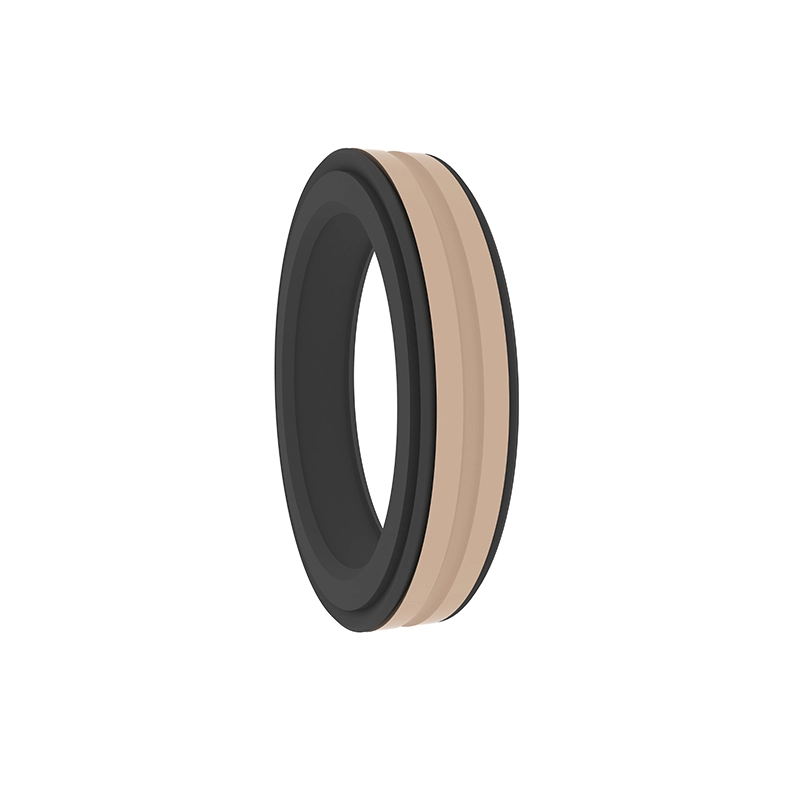

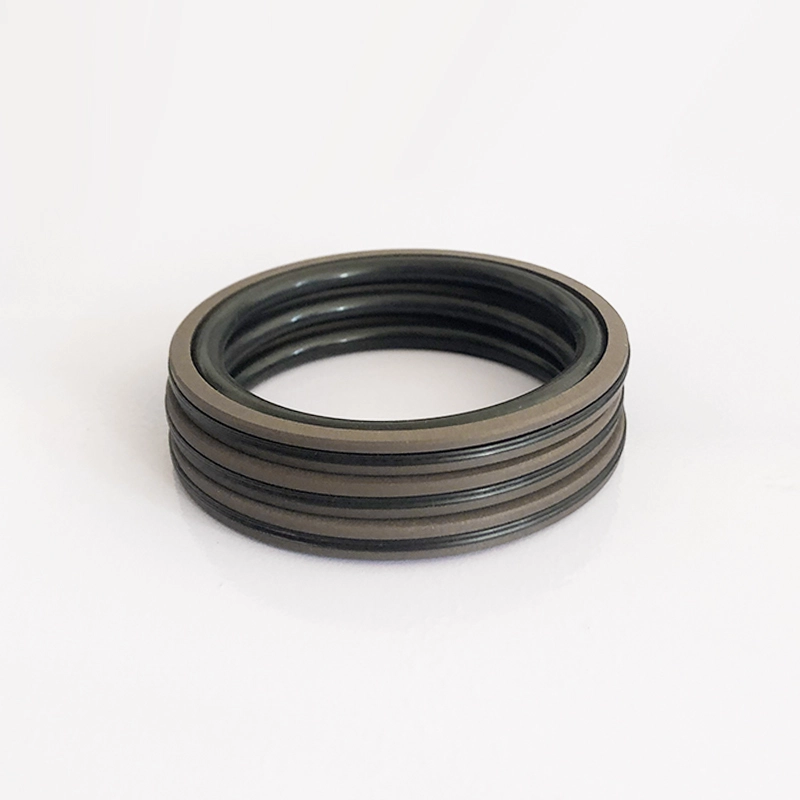

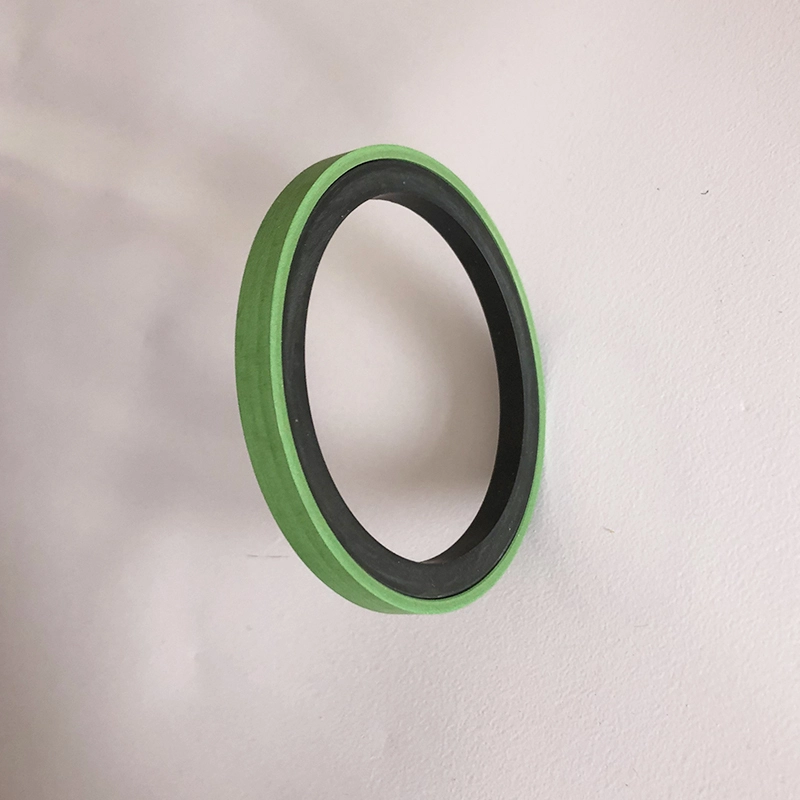

SPG е комбинација на правоаголен модифициран прстен за запечатување PTFE и правоаголен гумен прстен како елемент пред вчитање. Има карактеристики на добро запечатување, ниско триење и мал структурен простор.
RC66 е комбинација на правоаголен модифициран прстен за запечатување PTFE и О-прстен како елемент пред вчитање. Има карактеристики на добро запечатување, мало триење и мал структурен простор. Тој е погоден за цилиндри со голема брзина на масло или цилиндри. RC67 е составен од исполнет прстен за запечатување на правоаголен PTFE, два прстени за задржување и хетероген еластомер, кој е погоден за хидраулично запечатување на притисок на движење на движење. Еластомерот обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Прстенот за задржување го штити прстенот за запечатување и има добар ефект на запечатување дури и под груби услови за работа. Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Многу стабилност на висок притисок под притисок и груби услови;
3. Висок живот, може да се користи за заптивки за подмачкување без масло;
4. може да се користи за запечатување медиуми со низок вискозност, како што е вода;
5. Одлични перформанси за запечатување со висок и низок притисок.

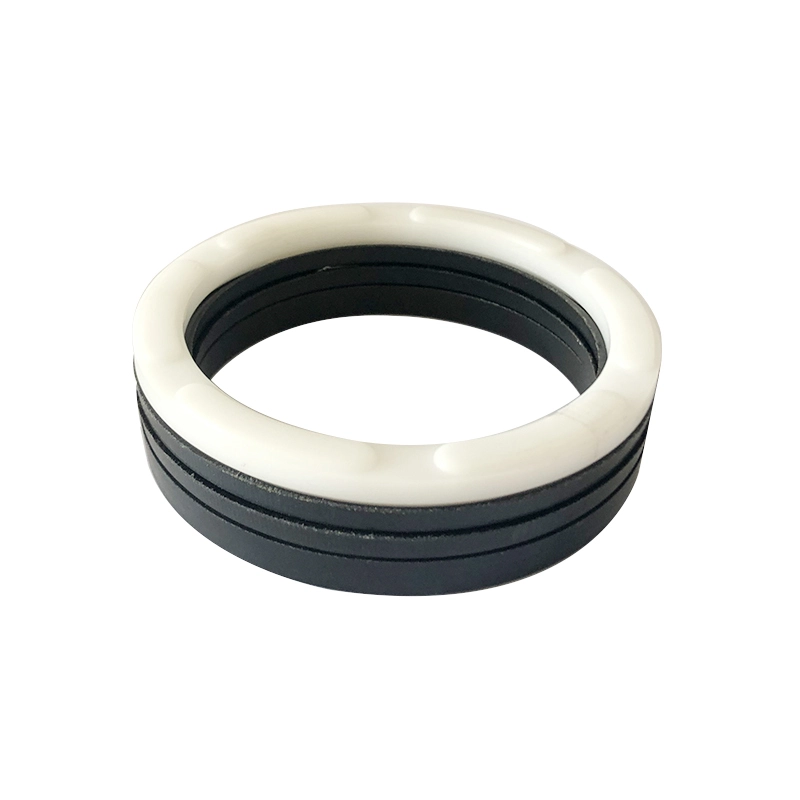

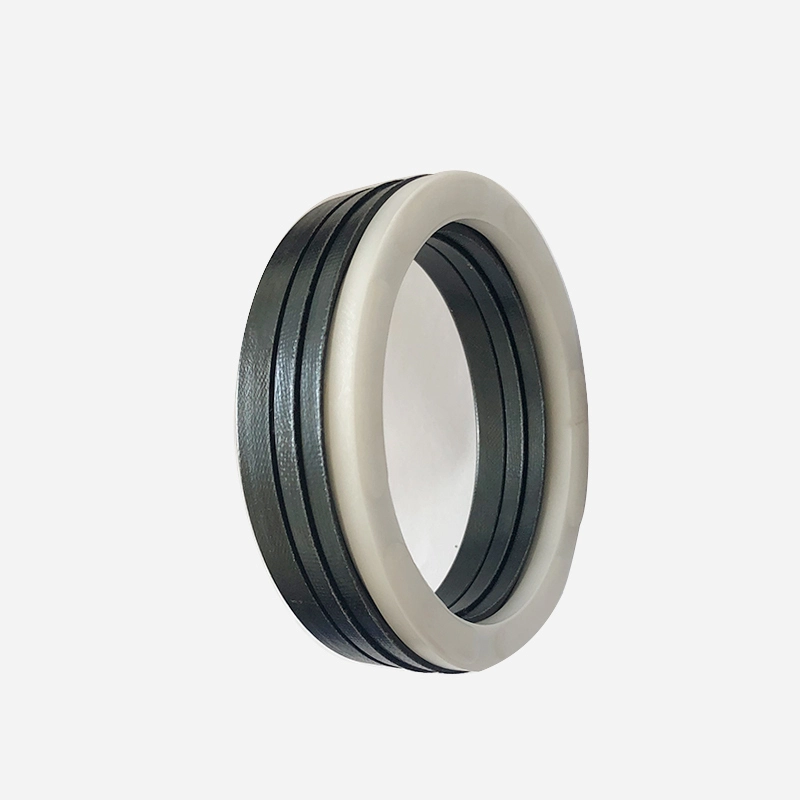

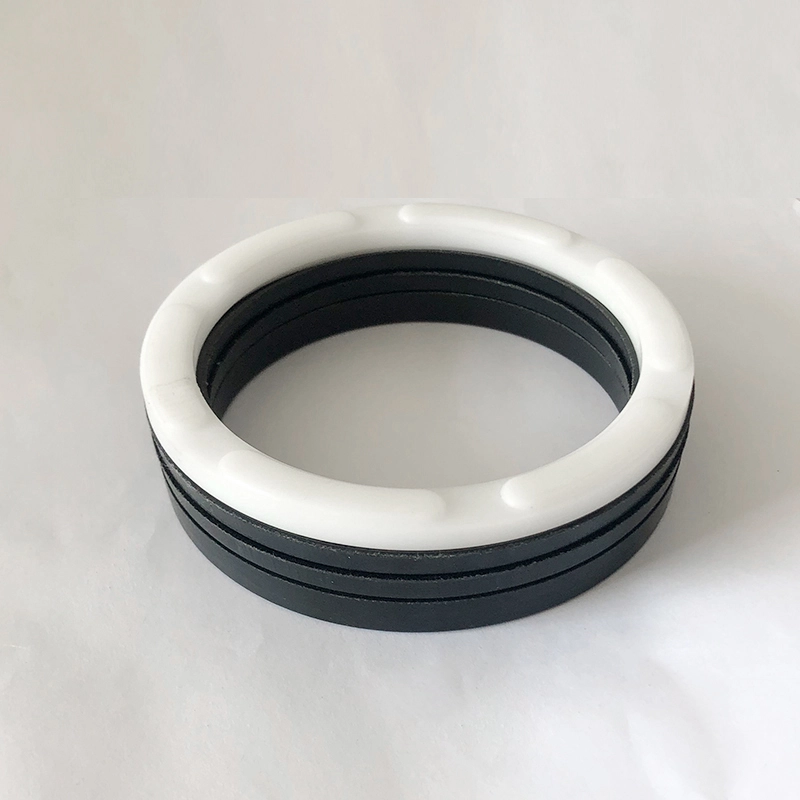

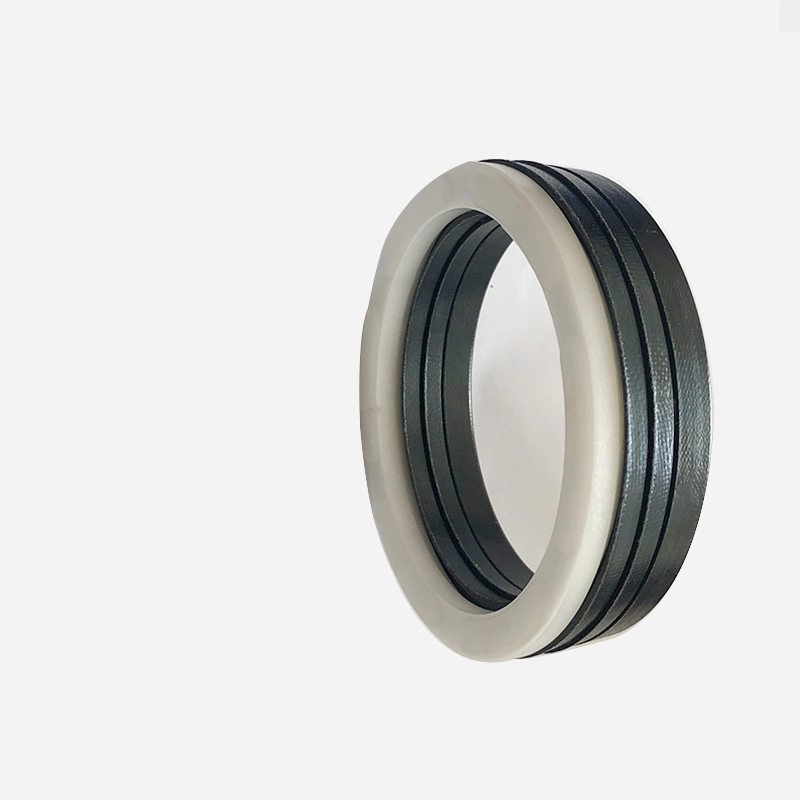

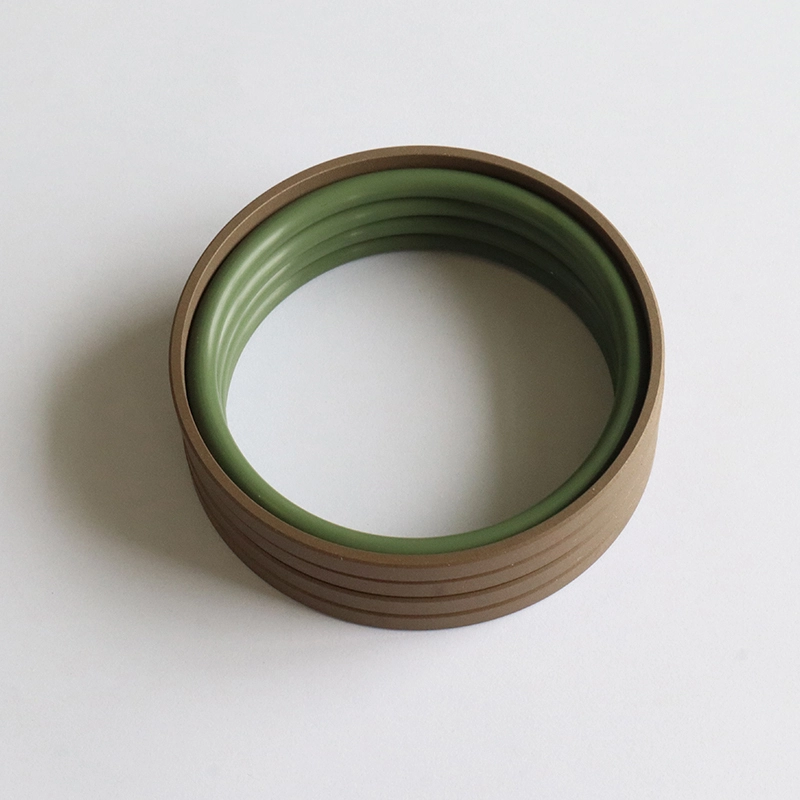

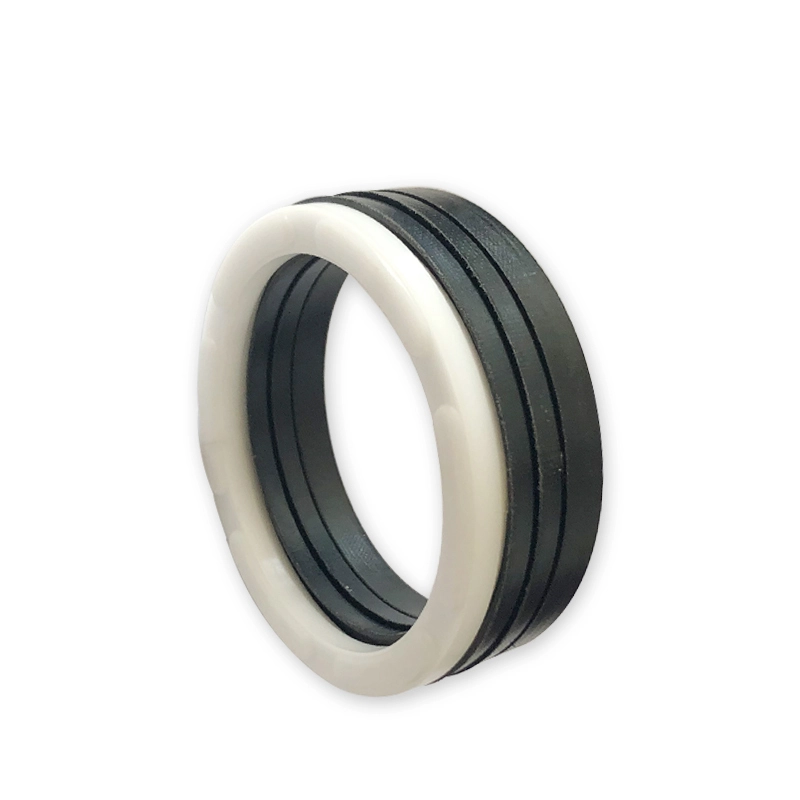

RCEK е составен од збир на прстени за запечатување во форма на V, прстен за притисок и прстен за поддршка и е погоден за хидраулично реципроцирање на еднонасочно запечатување на притисок. Маснотијата компатибилен со материјалот за запечатување мора да се примени за време на инсталацијата. Не може да се инсталира во интегрален (затворен) жлеб. Се користи за заптивки на клипот во средни и тешки товари. Карактеристики:
1. Различни материјали се достапни, кои можат да бидат оптимално прилагодени за да одговараат на различни цели;
2. Може да се користи во груби услови за работа и е погоден за скоро сите медиуми и груби услови;
3. Има долг животен век и може да се користи за заптивки за подмачкување без масло (разумен избор на материјал);
4. Перформансите за запечатување може да се прилагодат, а аксијалната големина може да се прилагоди со додавање или отстранување на прстените за запечатување во форма на V;
Може да работи ефикасно дури и ако квалитетот на површината на запечатување е слаб.

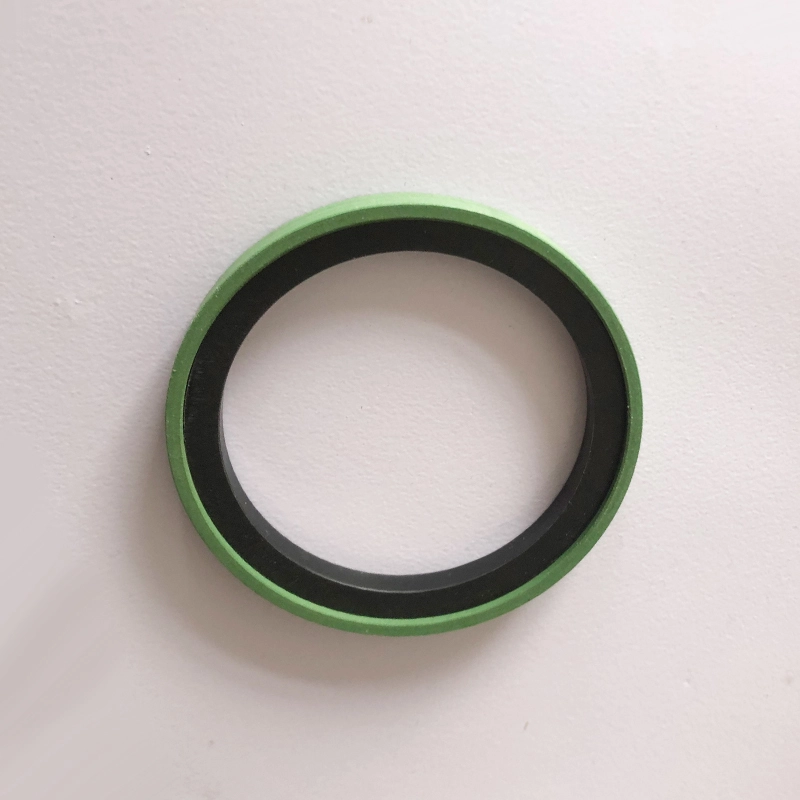

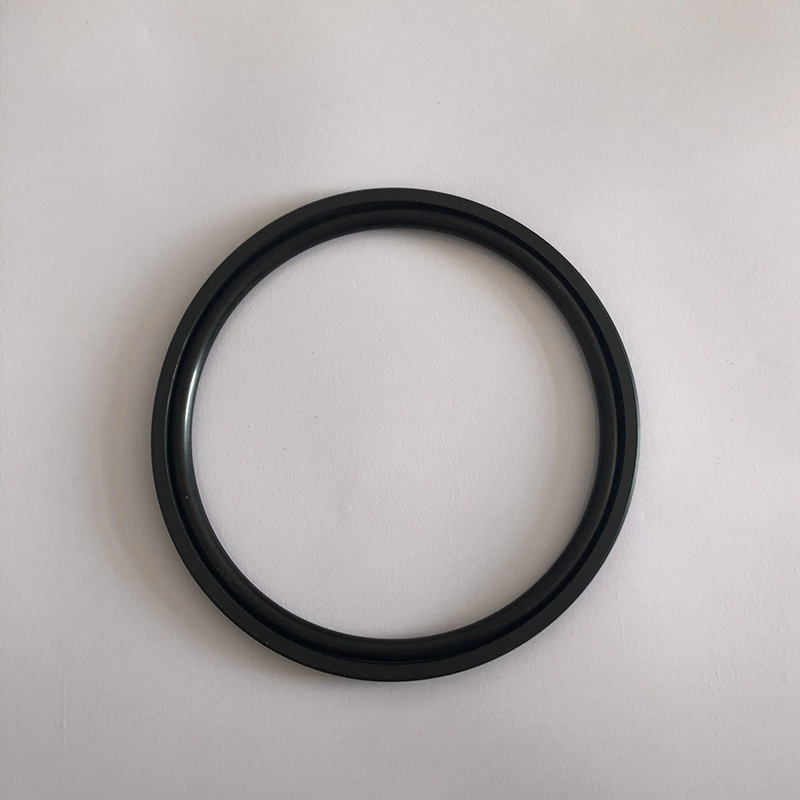

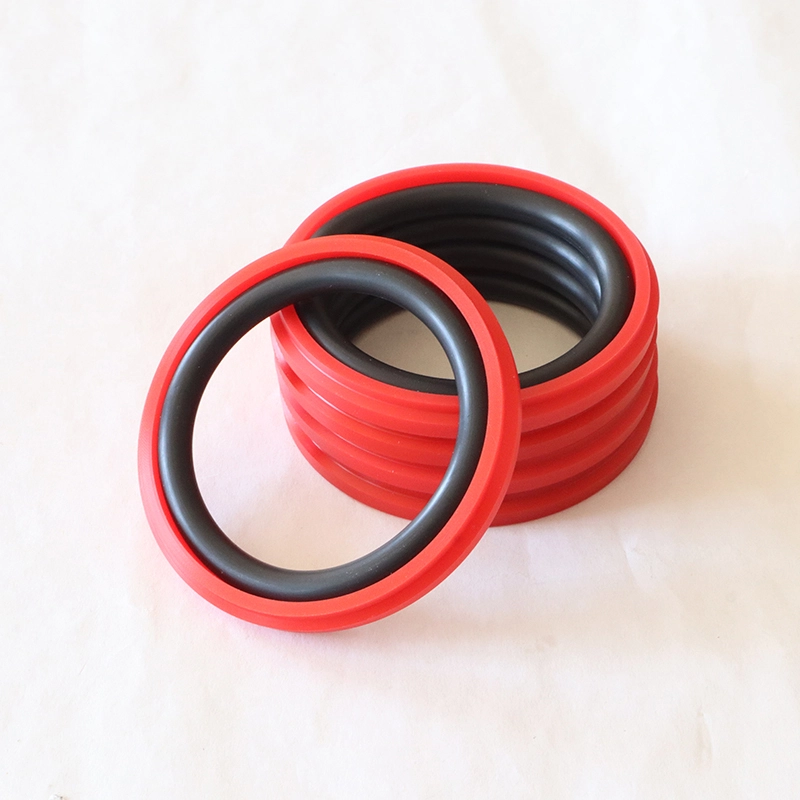

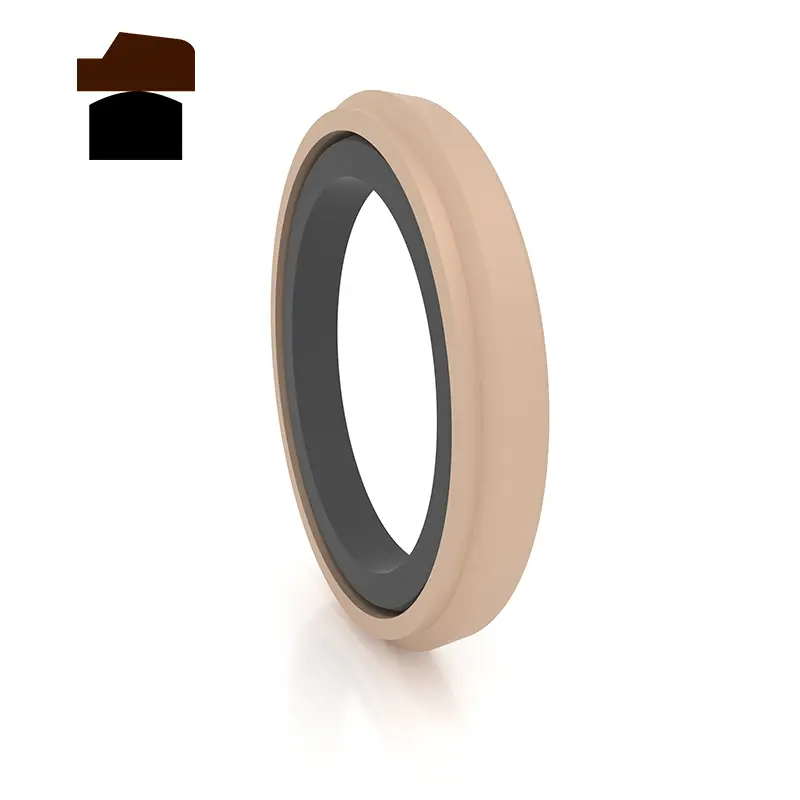

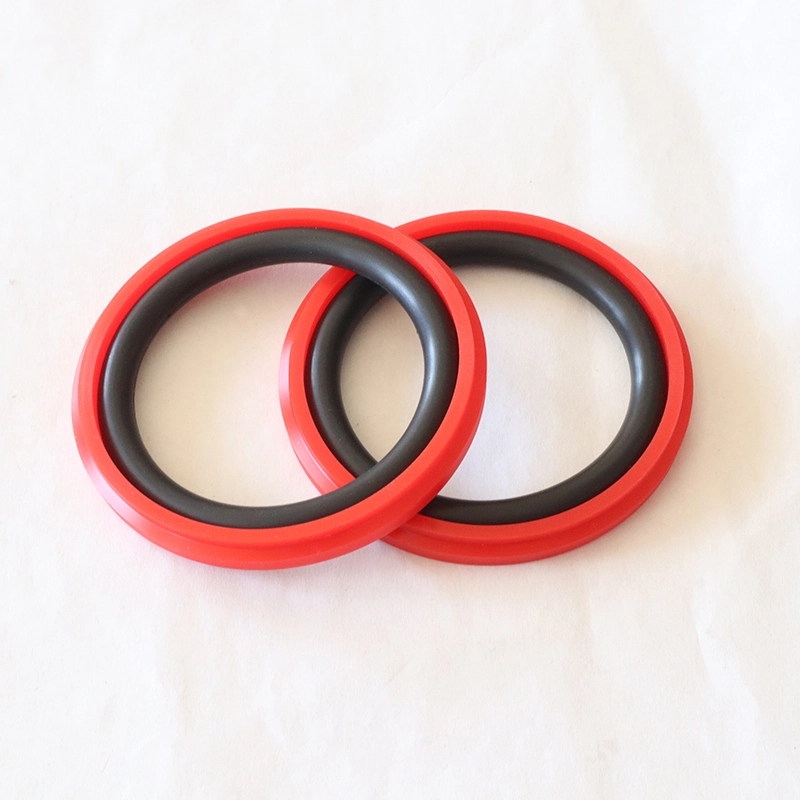

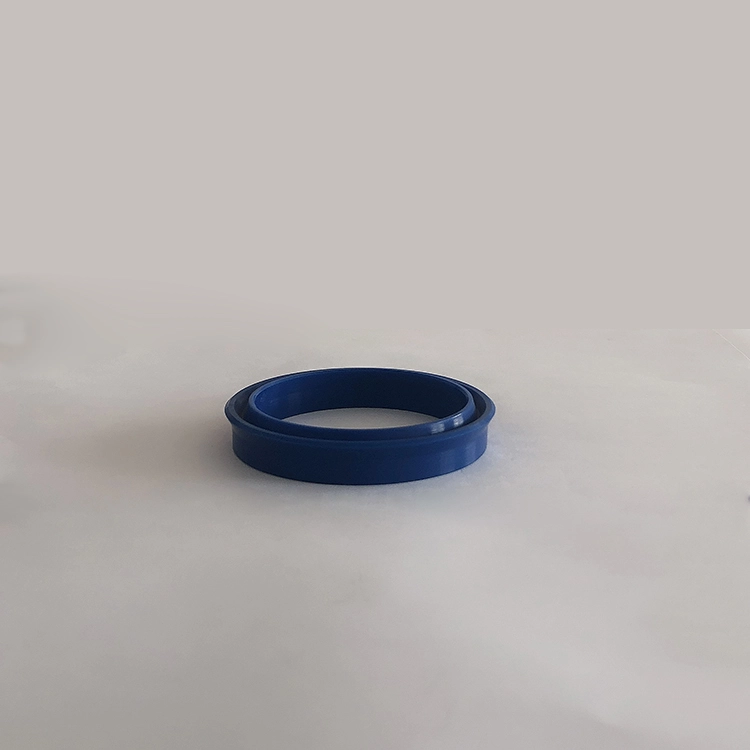

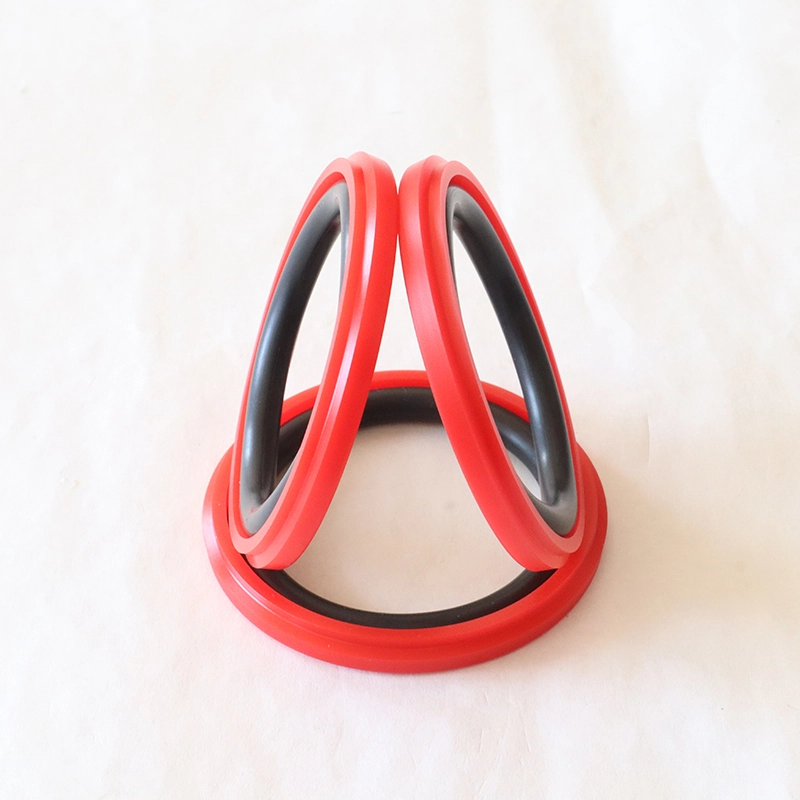

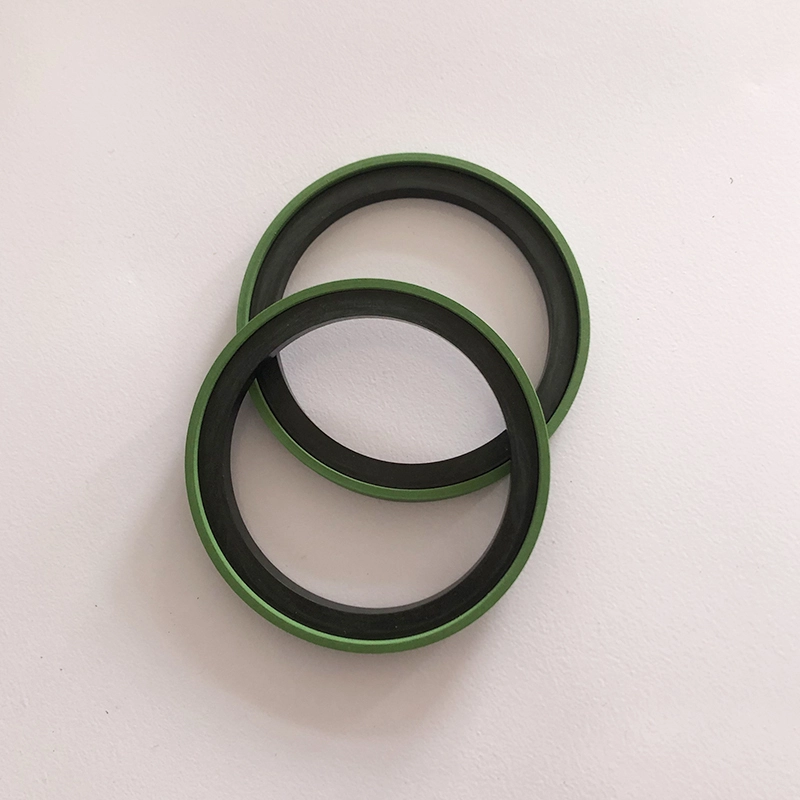

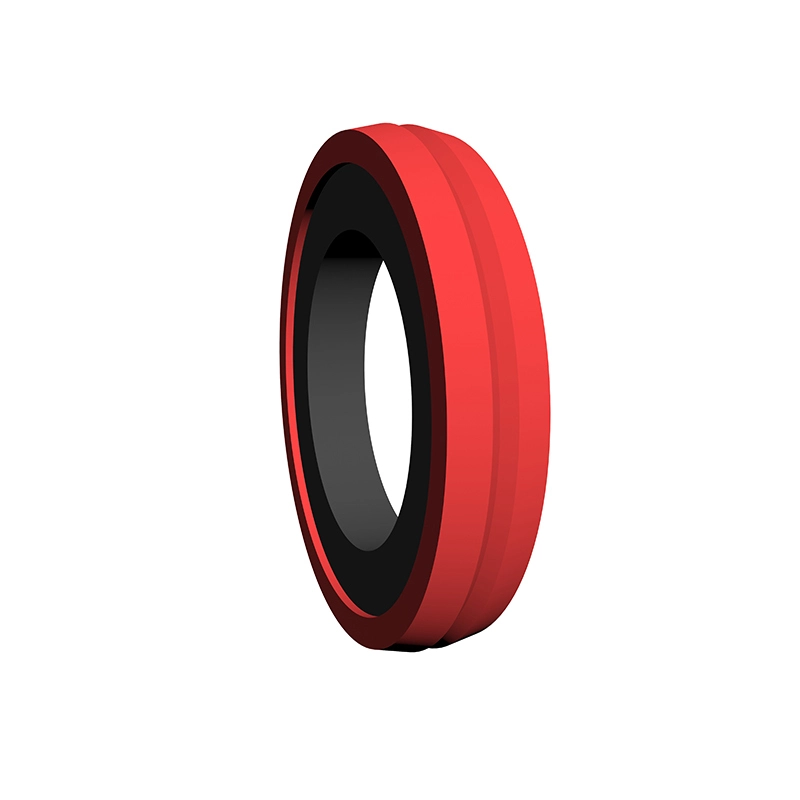

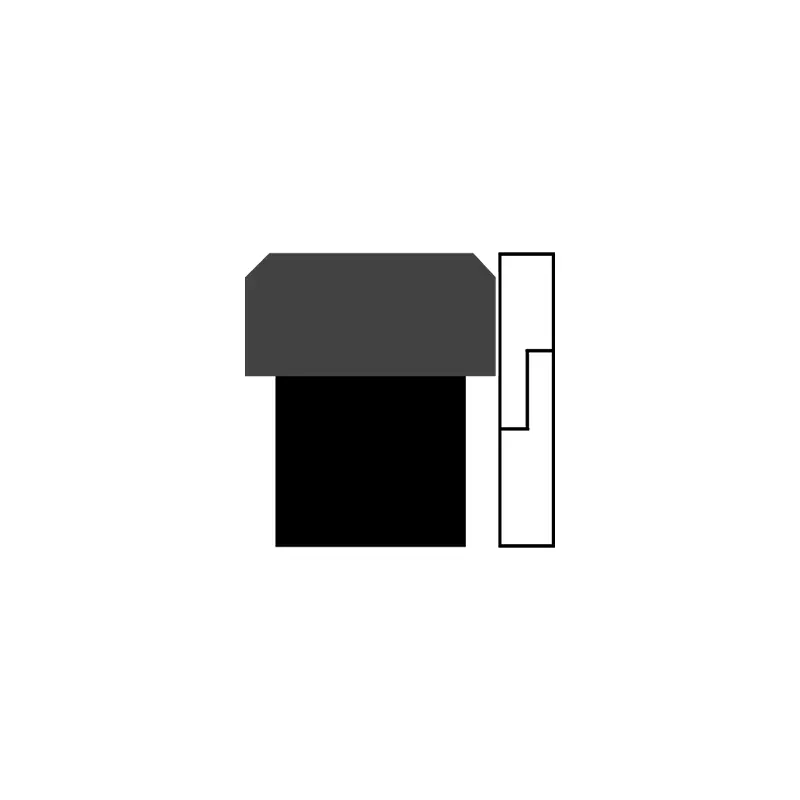

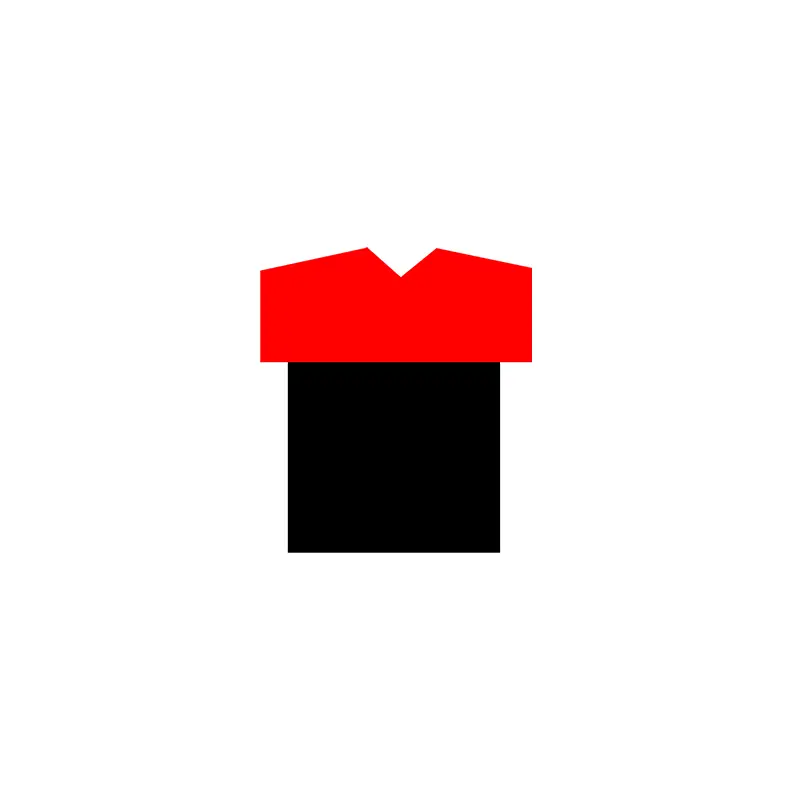

RCKR е составен од прстен за запечатување PU и правоаголен гумен прстен, погоден за хидрауличко возвратно движење на двонасочно запечатување. Тоа е комплементарен производ на Glyd Ring Products, со подобра способност за запечатување и можност за одржување на притисок од Glyd Ring, и може да се инсталира без помош на алатки за инсталација. Неговите карактеристики:
1. Добра динамична и статичка изведба на запечатување;
2. Подобра изведба на запечатување на низок притисок од Glyd Ring, и може да се инсталира без алатки за инсталација;
3. Ниско триење, мала почетна отпорност и мазно движење;
4. Долг живот, може да се користи за заптивка за подмачкување без масло;
5. може да се користи за запечатување на двонасочен притисок;
Groove за инсталацијата е во согласност со стандардот ISO7425/1.

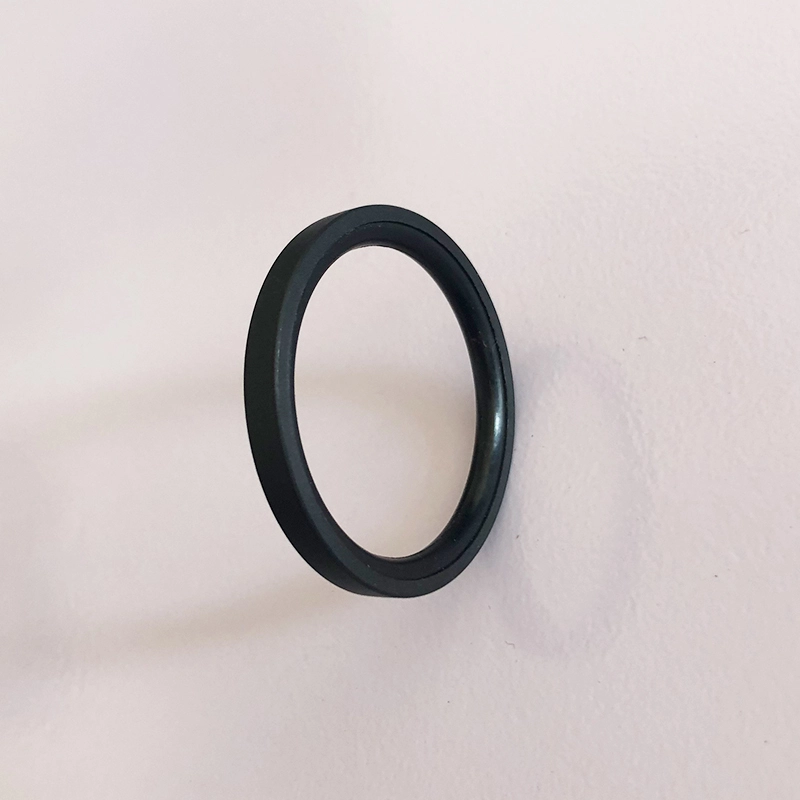

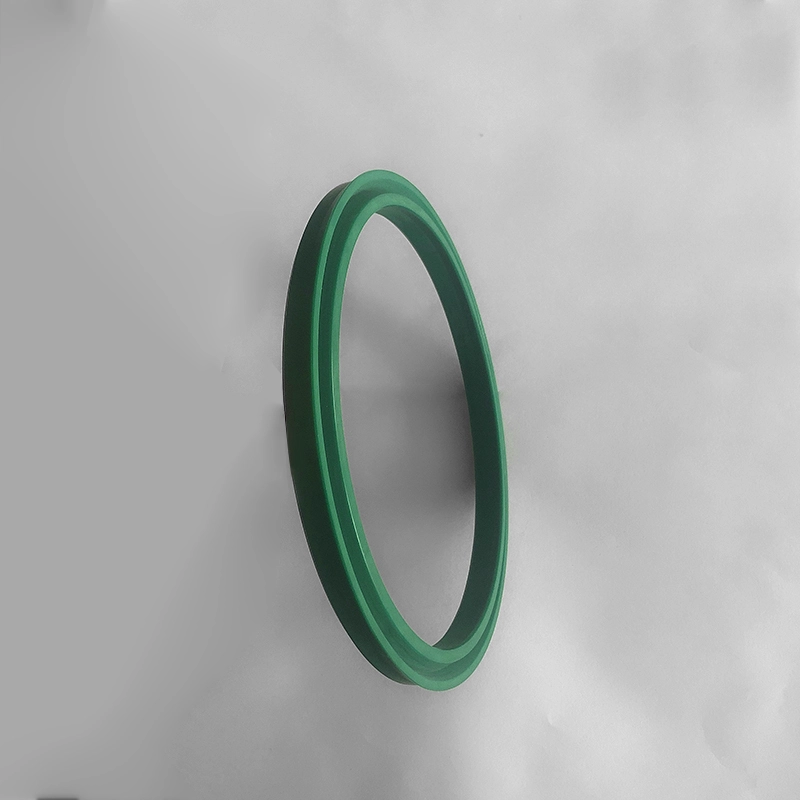

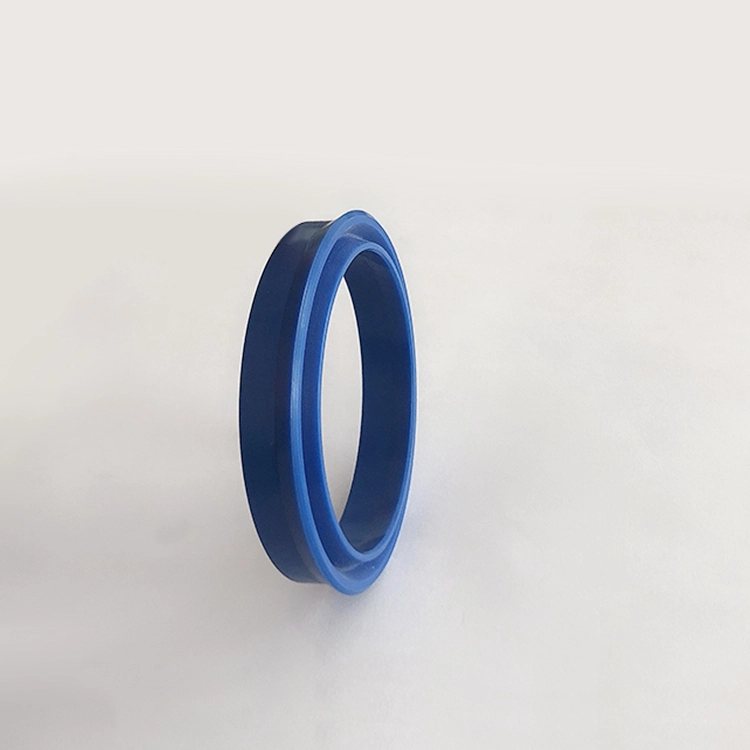

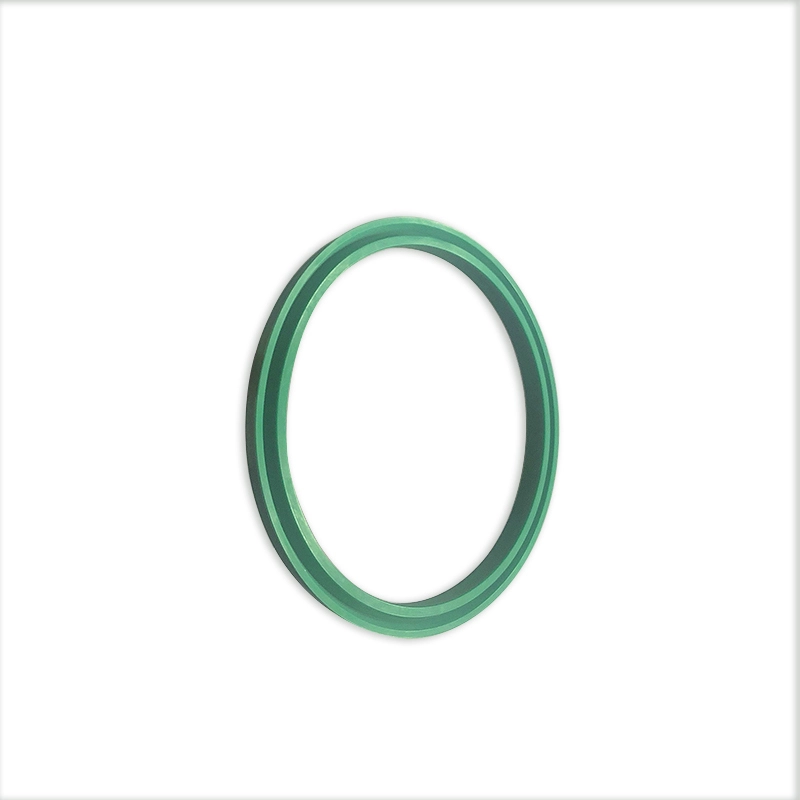

RPW е составен од прстен за запечатување на PU со специјален облик и гумен прстен во форма на О, погоден за хидраулично запечатување на притисокот на движење на притисок. О-прстенот обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Општо се користи во врска со прстен за водич. Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, без притаен;
2. Многу стабилност на висок притисок под притисок и груби услови;
3. Добра изведба на запечатување и на високи и ниски притисоци;
Не се потребни алатки за инсталација за инсталација.

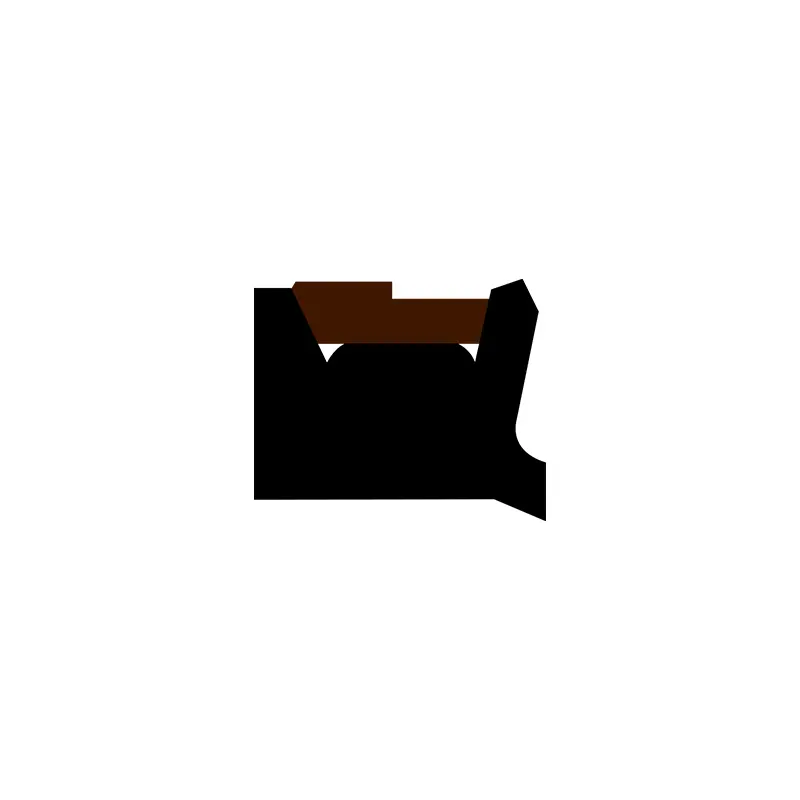

TDA и TDMA се составени од еластомер во специјална форма (или полиуретан) и модифициран прстен за запечатување на PTFE, и имаат карактеристики на добро запечатување, долг живот, ниско триење, без притаен, итн. TDA е погодна за еднонасочно запечатување на притисок на клипови. TDMA е погодна за двонасочно запечатување на притисок на клипови.

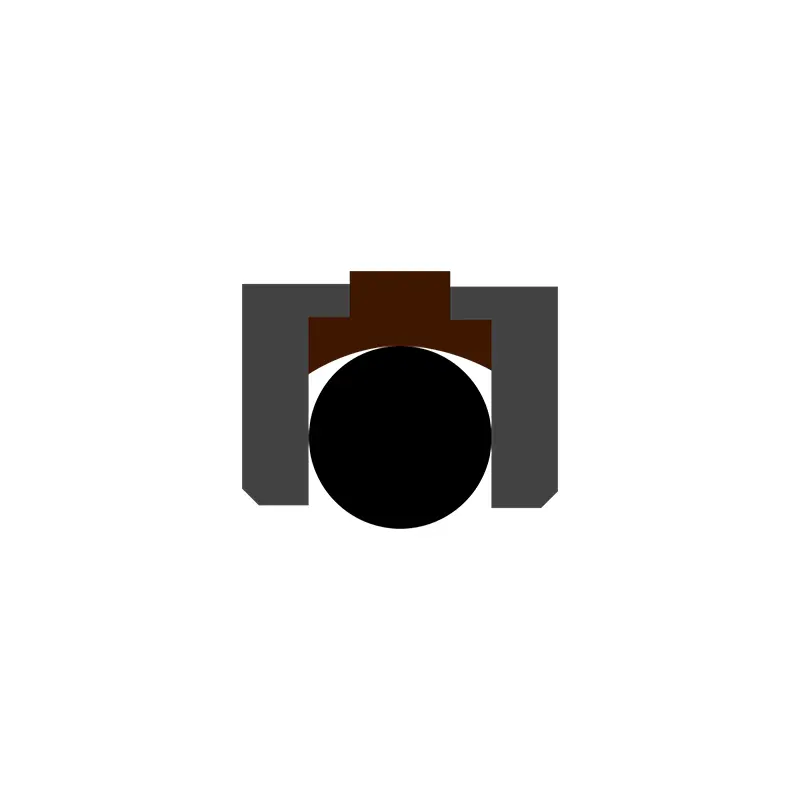

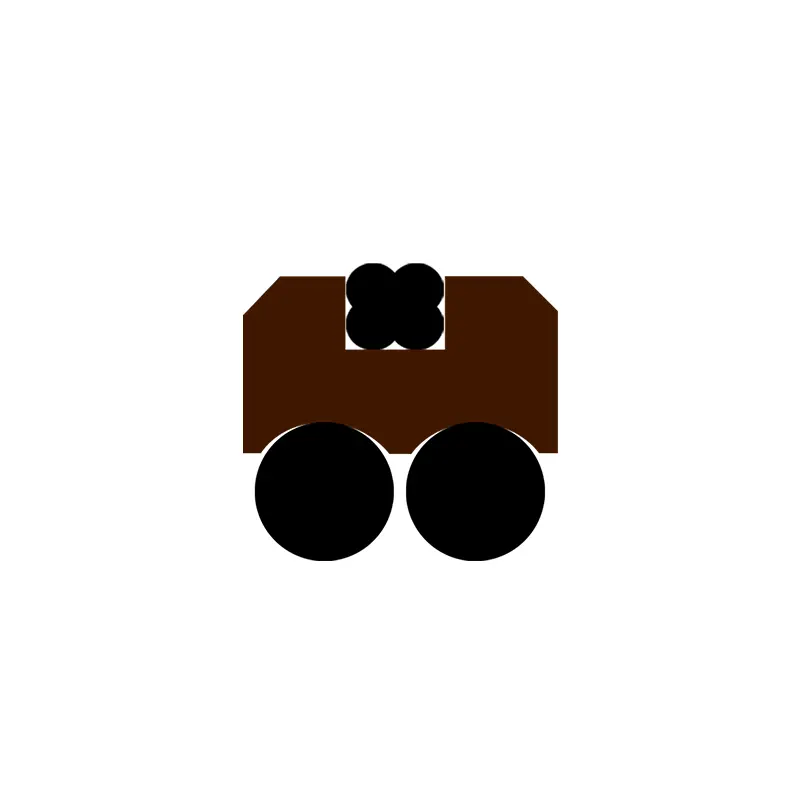

GGDA се состои од прстен за запечатување исполнет со PTFE, два прстени за пластична поддршка во форма на L и еластична сила О-прстен, со добро запечатување, долг живот, ниско триење, без притаен и други карактеристики. Погодно за запечатување на двонасочен притисок на клипот.

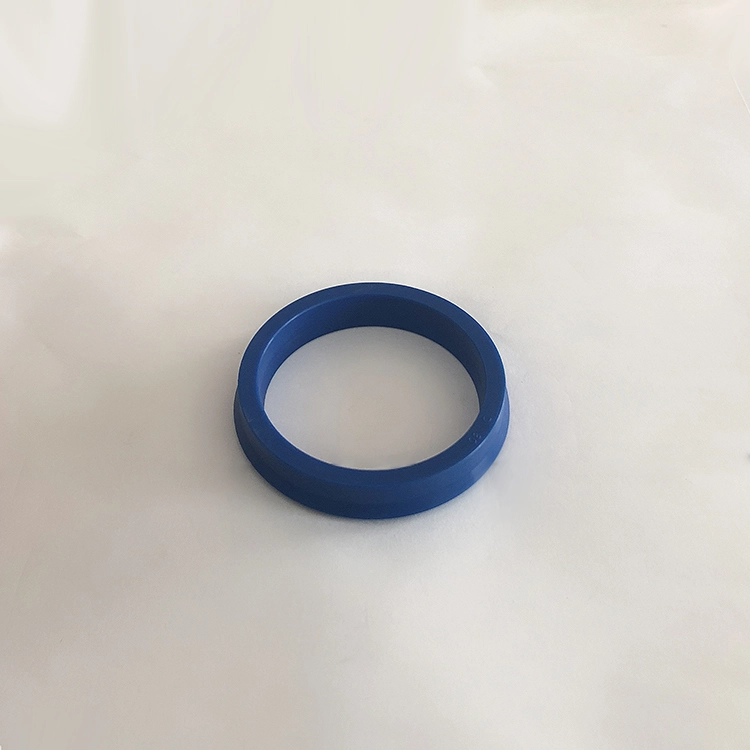

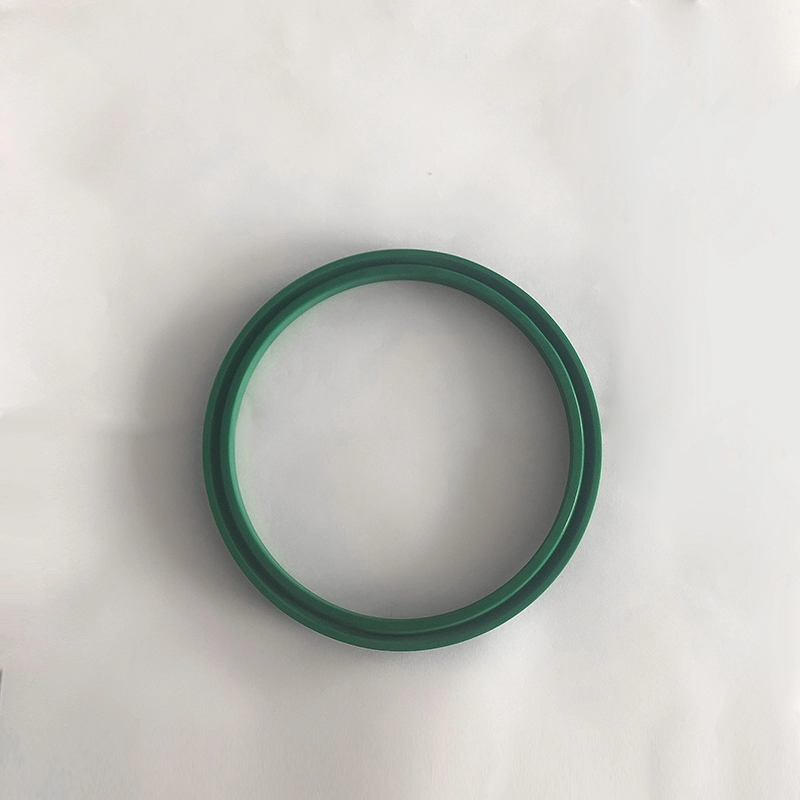

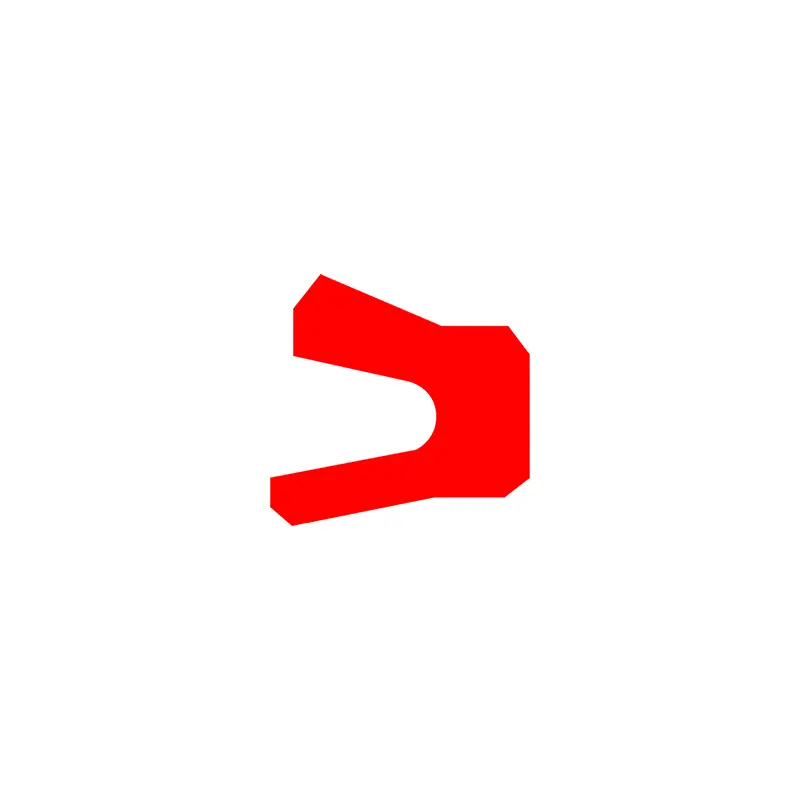

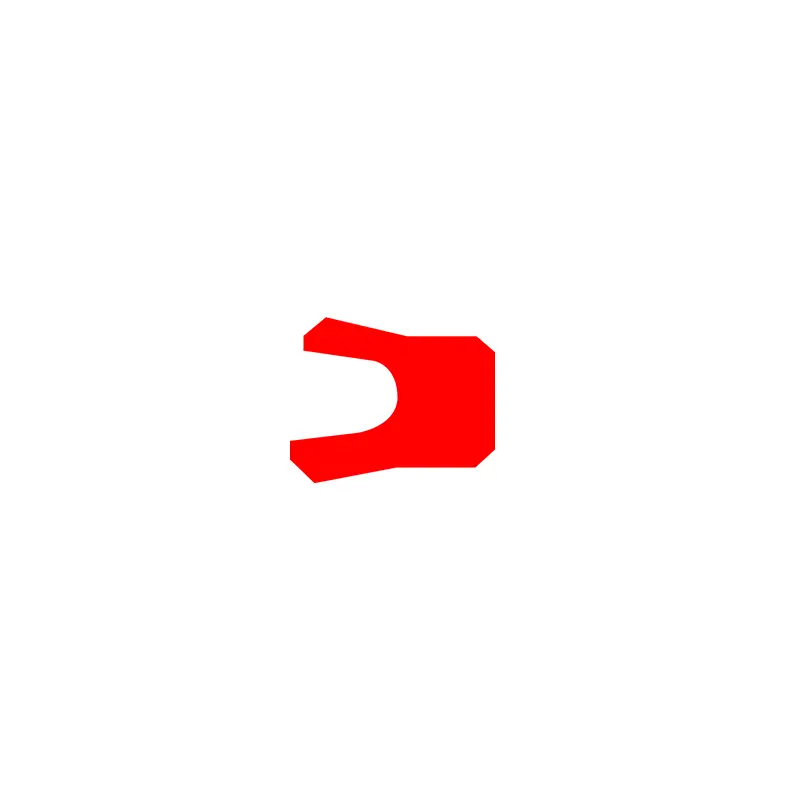

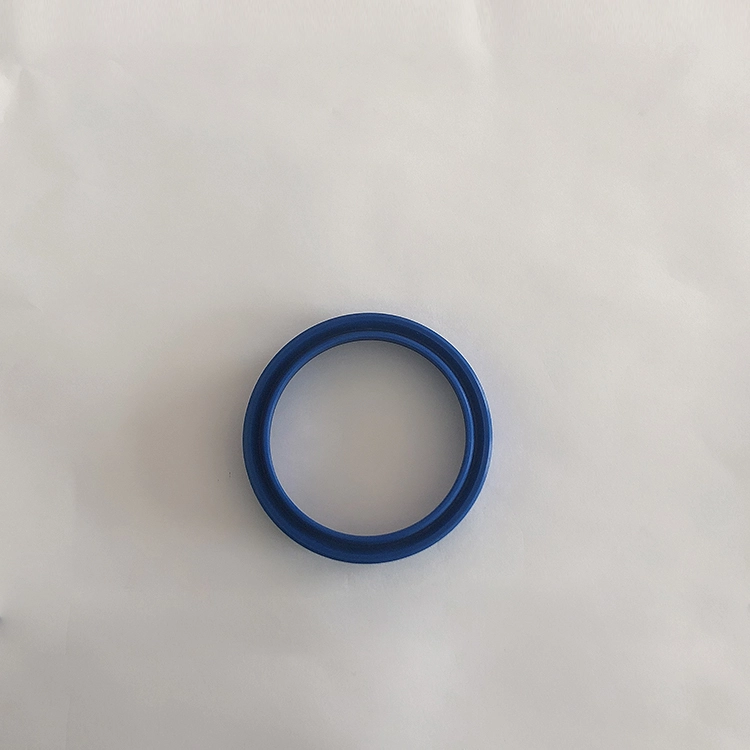

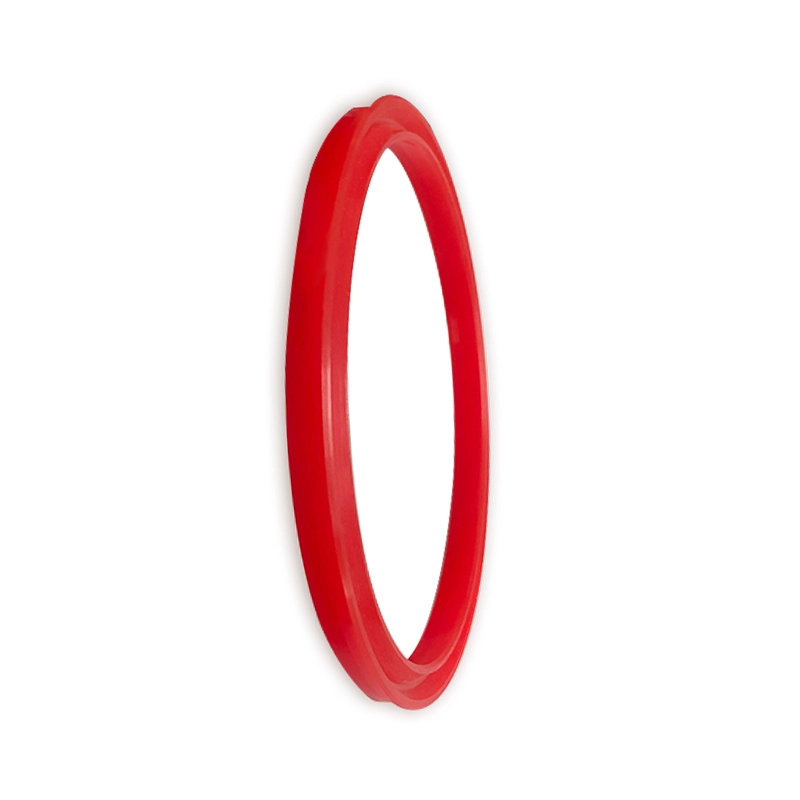

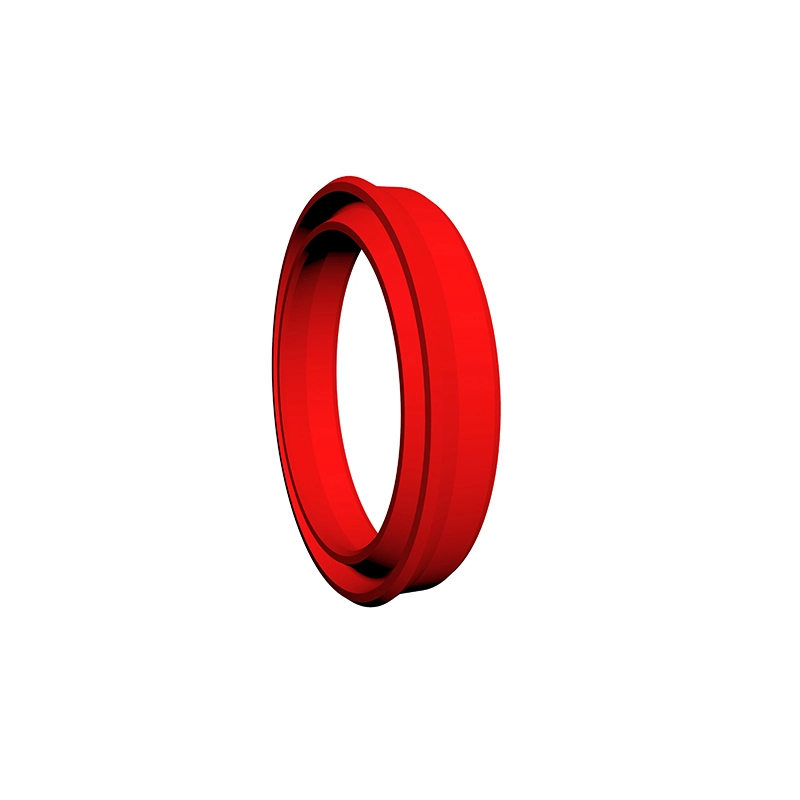

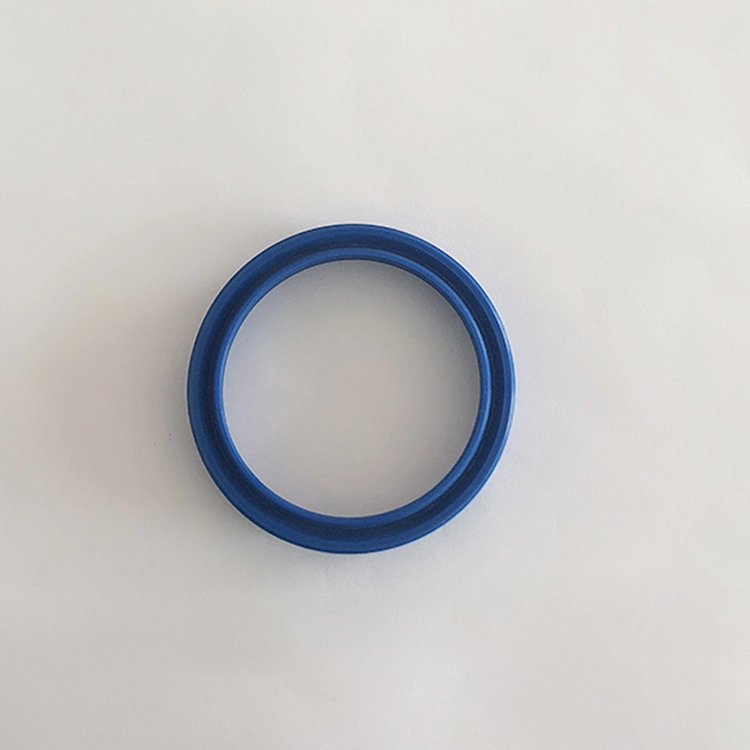

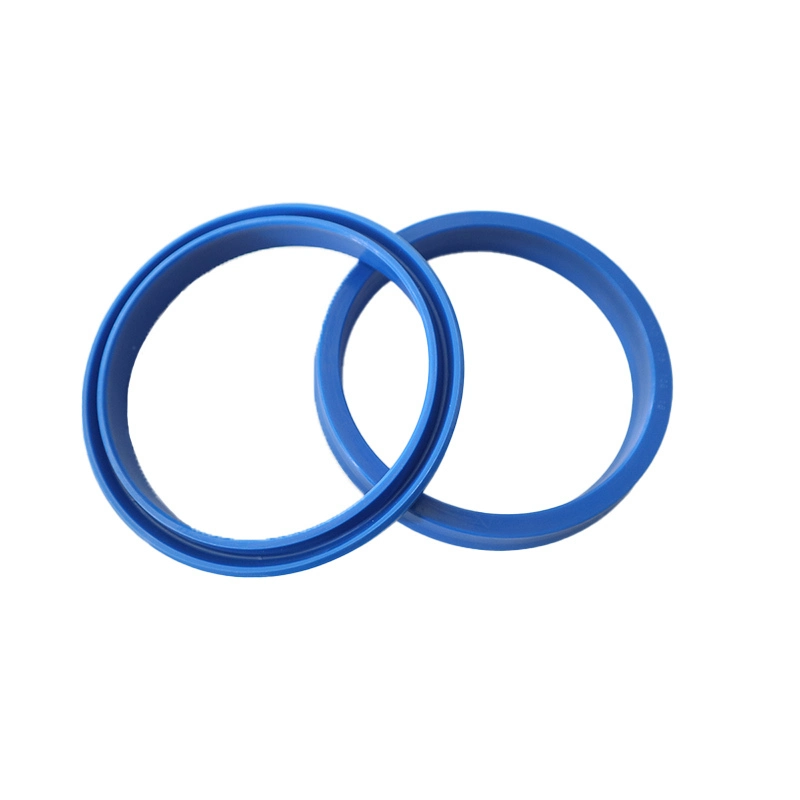

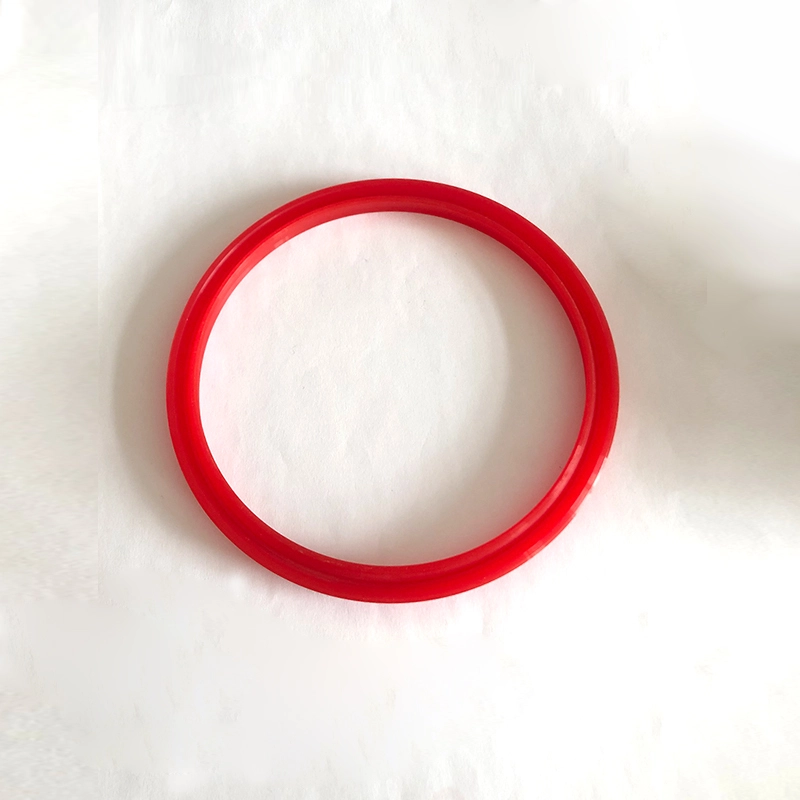

RCUP прстенот за запечатување е асиметричен заптивка специјално користен на клипот, погоден за хидраулично реципроцирање на еднонасочно запечатување, со добри перформанси за запечатување. Жлебот е во согласност со стандардот ISO5597. Прстенот за запечатување на типот YXD за вратило е асиметричен заптивка специјално користен на клипот, погоден за хидрауличко возвратно движење за еднонасочно запечатување, со добри перформанси за запечатување. Кога се користи под 12 ~ 32mpa, на потпетицата е потребен прстен за задржување. Groove е во согласност со стандардот JB/ZQ4265-97. Карактеристики:
1.. Применливо за светлосни товари и средни оптоварувања;
2. Добра изведба на запечатување и за запечатување на висок притисок и со низок притисок;
3. Различни материјали се достапни, со поширок спектар на отпорност на медиуми;
4. Едноставна структура и лесна инсталација и одржување.
Карактеристики и апликации на производи:
Избор на материјал:
RC61, RC62
1. Материјалите на О-прстените можат да бидат: R01 нитрилна гума (NBR), R02 Fluororubber (FKM), итн.
2. Запечатување на материјали за прстен: Стандарден материјал PTFE3, други изборни материјали PTFE2, PTFE4, PU, итн.
Добро
1. Материјал за појавување на правоаголен прстен: R01 нитрилна гума
2. Материјал на прстен за запечатување: композитен термопластичен материјал.
RC63, RC64, SPG, RC66, AQ, AQF
1. Материјалите на О-прстените можат да бидат: R01 нитрилна гума (NBR), R02 Fluororubber (FKM), итн.
2. Материјали за запечатување на прстенот: Стандарден материјал PTFE3, други изборни материјали PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Совпаѓање на материјал за гумен прстен: R01 нитрилна гума
2. Задржување на материјалот за прстен: најлон PA/полиоксиметилен пом
3 прстен за водич: најлон PA/полиоксиметилен пом/политетрафлуороетилен ptfe
GDKK, RC67
1. Достапни материјали за еластомер: R01 нитрилна гума (NBR), R02 Fluororubber (FKM), итн.
2. Запечатување Материјал за прстен: Стандарден материјал PTFE3, други изборни материјали PTFE2, PTFE4.
3. Задржување на материјалот за прстен: POM/PA/PTFE, PTFE материјалот се користи кога температурата надминува 100 степени.
Rcek
1. Притиснете го материјалот за прстен: Политетрафлуороетилен, нитрилна крпа, флуороруберска крпа, најлон, полиоксиметилен
2. Материјал со прстен: Политетрафлуороетилен, нитрилна гума, нитрилна крпа, флуороруб, флуорорупбер крпа
3 МАТЕРИЈА ЗА ПОДДРШКА РИНГ: Нитрилна крпа, флуороруберска крпа, најлон, полиоксиметилен, политетрафлуороетилен
RCKR, RPW
1. Совпаѓање на правоаголен прстен материјал: RO1 нитрилна гума (NBR)
2. Запечатување на прстен материјал: ПУ
Yxd
Факултативна гума на нитрил (R01), флуороруб (R02), полиуретан (PU), итн.
Пример за нарачки:
Нарачување на моделот RC61-40X29X4.2-PTFE3-R01Ordering Model RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD RING RC61-B-BOLE SEAL DXDX L-MANTERAWERTER CODE

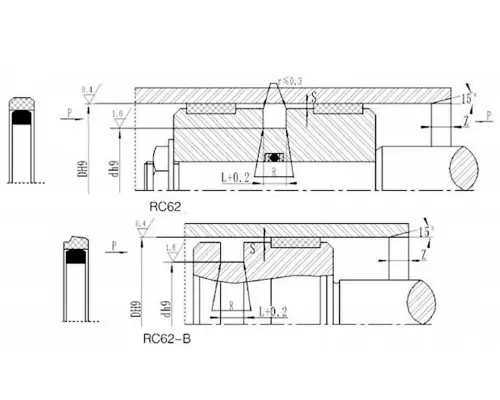

RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Материјален код

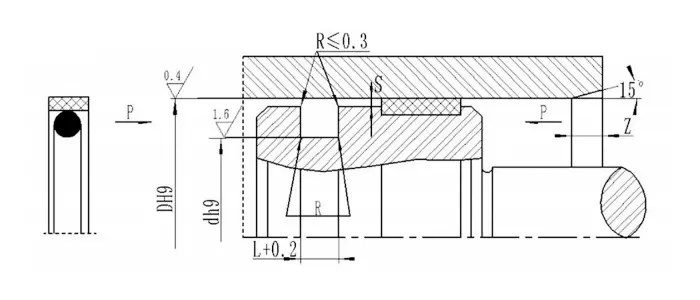

Нарачајте модел OK-80x59x8 Дијаметар на цилиндарот x Groove Дијаметар x Groove Shipth
Нарачување на моделот RC63-80-PTFE3-R01 или SPGC-80-PTFE3-R01
Код на материјал RC63/SPGC-модел 80-цилиндри D PTFE3-PTFE код за материјал R01-O-прстен Материјал
Модел на нарачка KDAS-80X60X22.4 Дијаметар на цилиндарот X Дијаметар на жлебови X Groove Shipth (L)
Модел на нарачка TPM-80X60X22.4 Дијаметар на цилиндарот X Дијаметар на жлебови X Groove Shipth (L)
Пример за нарачки: GDKK-80*62*43*22.5-R01
Модел на нарачка RC64-80-PTFE3-R01
RC64-модел 80-цилиндричен дијаметар D PTFE3-PTFE код за материјал R01-O-прстен
Пример за нарачка: SPG-D*D*L-PTFE3-R01 (надворешен дијаметар*Внатрешен дијаметар*ширина на жлебот) PTFE3, R01-материјален код
RC66
Модел на нарачка RC67-100x85x12.5-PTFE3-R01 или SPGW-100X85X12.5-PTFE3 -R01
Модел-цилиндричен дијаметар x жлеб на дното на долниот дијаметар x Groove ширина PTFE3-модифициран PTFE материјал код R01 Еластомерниот материјал код
Rcek
| модел | Материјали | Применлив опсег | Запечатување |
| Rcek-a | V-прстен: NBR крпа, прстен за притисок, прстен за поддршка: NBR крпа/PA/POM/PTFE | Нормална температура, висок притисок | Добро |
| RCEK-B | V-прстен: FKM крпа, прстен за притисок, прстен за поддршка: FKM крпа/ptfe | Висока температура, висок притисок | Добро |
| RCEK-C | V-прстен: NBR, прстен за притисок, прстен за поддршка: NBR крпа/PA/POM/PTFE | Нормална температура, среден и низок притисок | Одлично |
| RCEK-D | V-прстен: FKM, прстен за притисок, прстен за поддршка: FKM крпа/ptfe | Висока температура, среден и низок притисок | Одлично |
| Rcek-e | V-Ring: NBR и NBR комбинација на крпа, прстен за притисок, прстен за поддршка: NBR крпа/PA/POM/PTFE | Нормална температура, среден и висок притисок | Одлично |
| Rcek-f | V-прстен: комбинација на крпа FKM и FKM, прстен за притисок, прстен за поддршка: FKM крпа/ptfe | Висока температура, среден и висок притисок | Фер |
| RCEK-G | V-прстен, прстен за притисок, прстен за поддршка: PTFE1/PTFE2/PTFE3/PTFE4 | Корозивни медиуми со висока температура и висок притисок | Одлично |
| RCEK-H | V-прстен: PU, прстен за притисок, прстен за поддршка: PU/PA/POM/PTFE | Нормална температура, среден и висок притисок | Запечатување |
| Нарачајте го моделот RCEK-A-120 × 95x25.3 Модел-цилиндричен дијаметар x жлеб на дното на дното на дното x Groove Width | |||

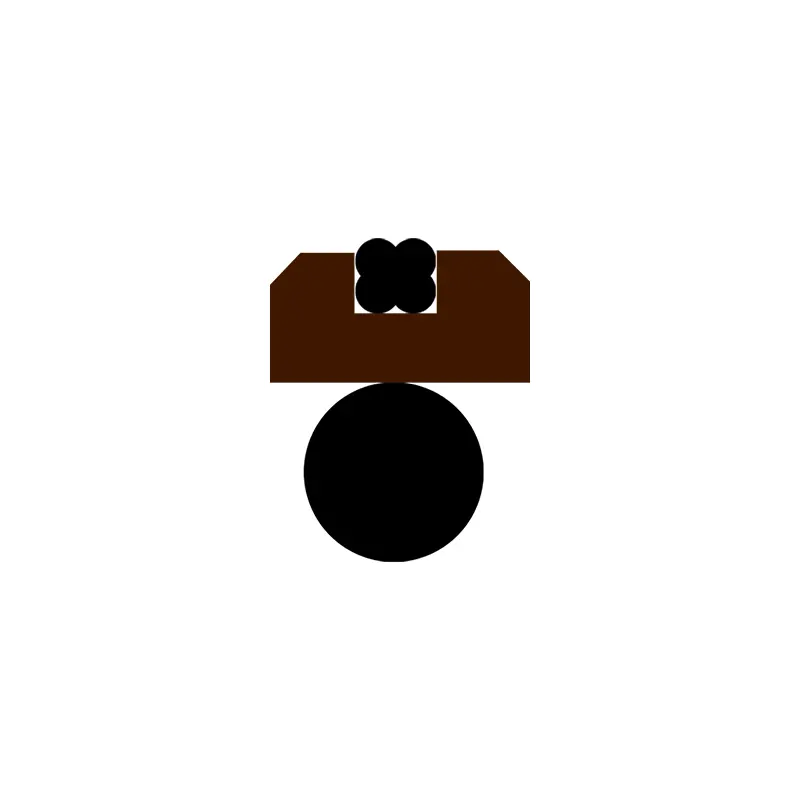

Aq
Aqf
Rckr
Rpw
Тда

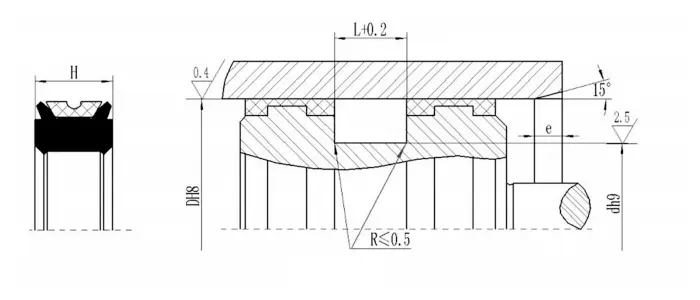

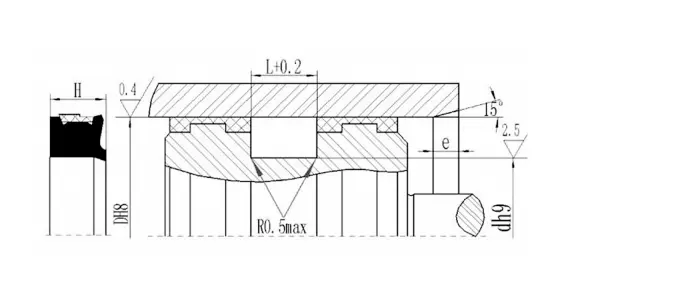

Должина на комората
| Опсег на дијаметар на цилиндарот | Должина на комората e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
ТДМА
Ggda
Rcup
Пример за нарачка: Модел на нарачка RCUP D63 × 48 × 10 дијаметар на цилиндарот × Дијаметар на жлебот × Висина на заптивката

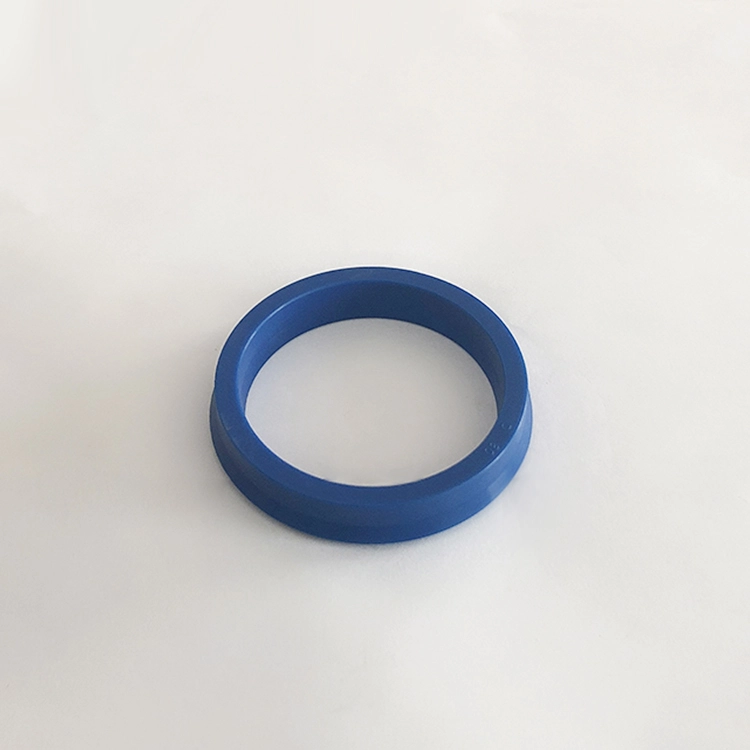

Yxd
Нарачајте модел YXD63 × 51 × 14-R01 Дијаметар на цилиндарот × дијаметар на жлебот × заптивка висина-материјал код

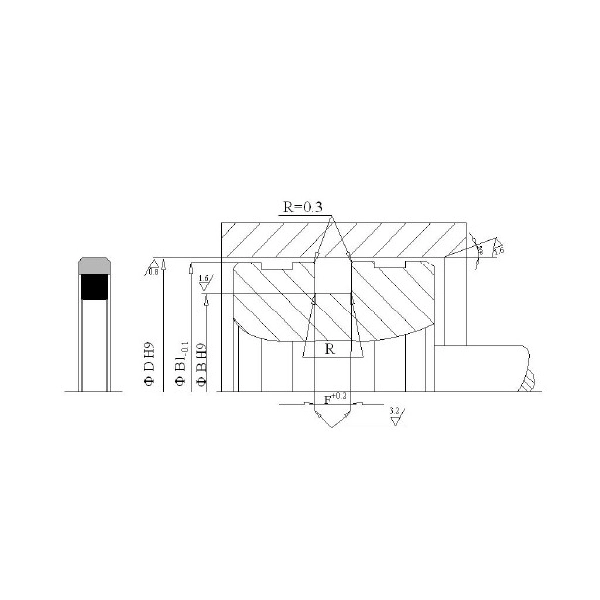

Спецификации:

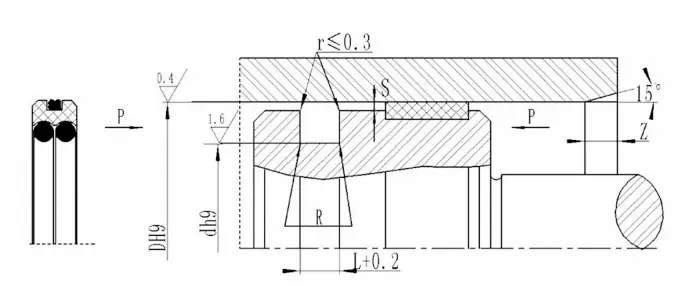

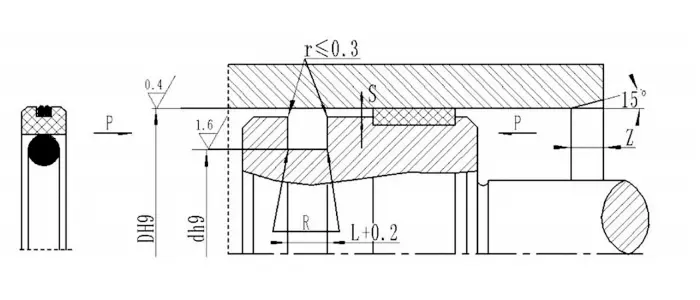

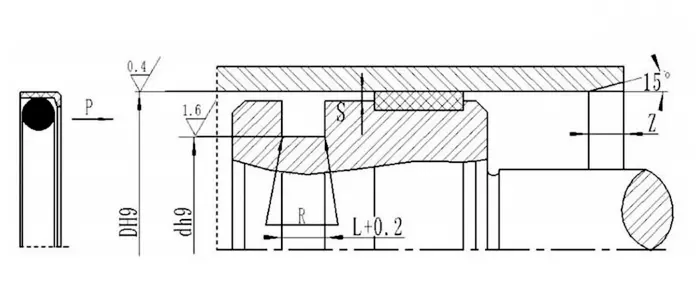

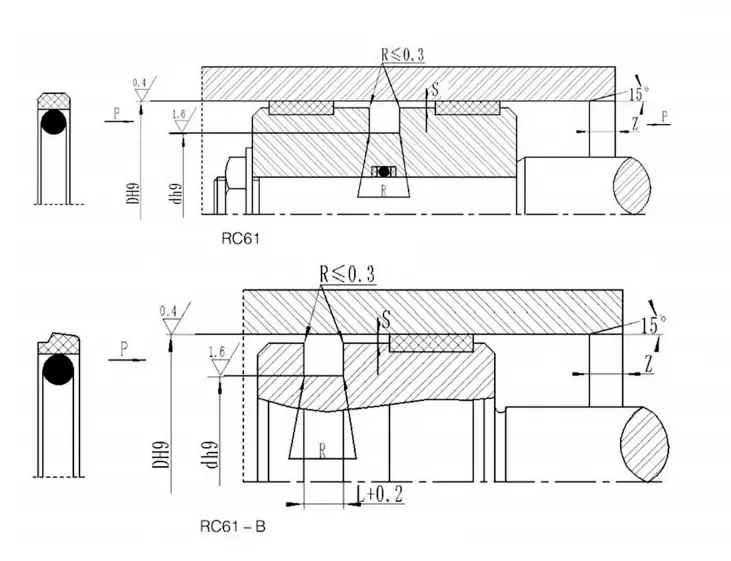

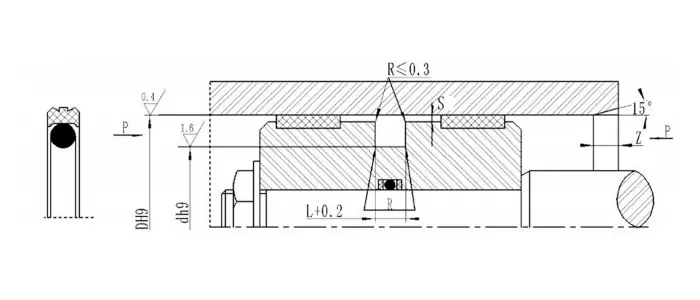

RC61| Опсег на отворот D H9 |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Радијален дозвола Смакс | Заоблени агли Rmax |
Шафер Змин |
Дијаметар на жица О-прстен | |||
| Стандарден тип | Светло оптоварување | Тежок товар | 0 ~ 20Mpa | 20 ~ 40MPa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | Д-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | Д-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | Д-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | Д-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | Д-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | Д-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | Д-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | Д-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Белешка: 1. За дијаметар на дупката ≤30мм, се препорачува да се користи отворен жлеб. | |||||||||
| 2. За притисок> 40MPa, коренот на површината на заптивката користи толеранција за вклопување во S Max H8/F8 | |||||||||

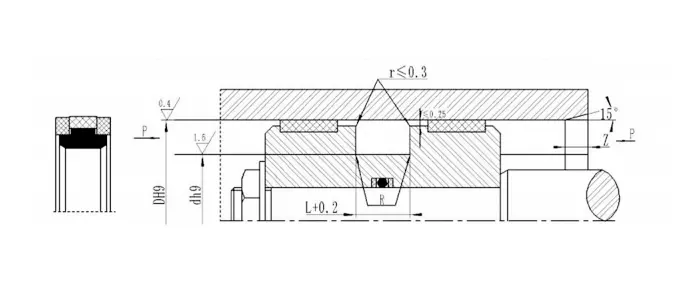

| Опсег на отворот D H9 |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Радијален дозвола Смакс | Заоблени агли Rmax |
Шафер Змин |
|
| 0-20mpa | 20 ~ 40MPa | |||||
| 20 ~ 49.9 | Д-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | Д-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | Д-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244,9 | Д-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | Д-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | Д-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | Д-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Белешка: 1. За дијаметар на дупката ≤ 30мм, се препорачува да се користи отворен жлеб. | ||||||
| 2. За притисок> 40MPa, коренот на заптивката користи толеранција на вклопување S максимум H8/F8. | ||||||
| модел | DH9 | DH9 | L+0.2 | Д1 | модел | DH9 | DH9 | L+0.2 | Д1 | модел | DH9 | DH9 | L+0.2 | Д1 |
| ОК-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | ОК-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | ОК-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| ОК-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | ОК-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | ОК-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| ОК-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | ОК-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | ОК-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| ОК-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | ОК-100*84,5*6.3 | 100 | 84.5 | 6.3 | 99.0 | ОК-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| ОК-50*34,5*6.3 | 50 | 34.5 | 6.3 | 49.0 | ОК-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | ОК-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| ОК-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | ОК-1110*89*8.0 | 110 | 89 | 8.0 | 108.8 | ОК-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| ОК-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | ОК-1110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | ОК-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| ОК-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | ОК-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | ОК-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| ОК-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | ОК-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | ОК-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| ОК-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | ОК-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | ОК-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| ОК-70*51,7*7.0 | 70 | 51.7 | 7.0 | 69.2 | ОК-125*109,5*6.3 | 125 | 109.5 | 6.3 | 124.0 | ОК-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| ОК-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | ОК-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | ОК-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| ОК-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | ОК-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | ОК-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| ОК-75*59,5*6.3 | 75 | 59.5 | 6.3 | 74.0 | ОК-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | ОК-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| ОК-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | ОК-135*119,5*6.3 | 135 | 119.5 | 6.3 | 134.0 | ОК-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| ОК-80*64,5*6.3 | 80 | 64.5 | 6.3 | 79.0 | ОК-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | ОК-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| ОК-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | ОК-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | ОК-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| ОК-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | ОК-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Опсег на отворот D H9 |
Дијаметар на жлебот d H9 | Ширина на жлебот L+0.2 |
Радијална дозвола SМаx |
Тркалезни агли Rmax |
Шафер Zмин |
Дијаметар на жица О-прстен dO |
|
| Хидрауличен | Пневматско и хидраулично ниско триење | ||||||
| 6 ~ 13 | Д-3 | Д-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | Д-4 | Д-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | Д-6 | Д-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | Д-10 | Д-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | Д-15 | Д-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| модел | големина | модел | големина | ||||||||||
| D | d | Д1 | Д2 | L | L1 | D | d | Д1 | Д2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

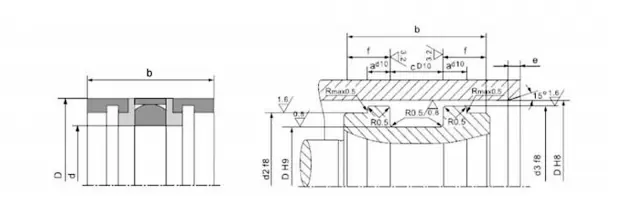

| Број на производ | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

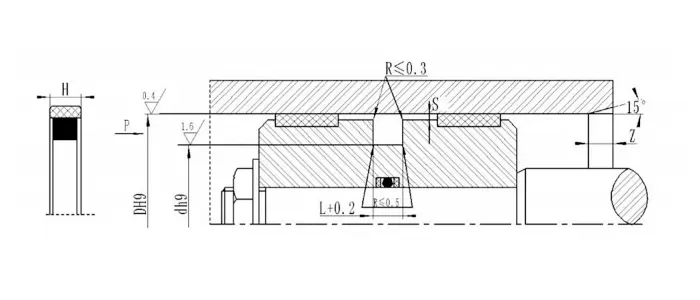

| Опсег на отворот D H9 |
Дијаметар на жлебот DH9 |
Ширина на жлебот L+0.2 |
Заоблени агли Rmax |
Радијална дозвола Смакс |
Шафер Змин |
Дијаметар на жица О-прстен dO |
| 14 ~ 22.9 | Д-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | Д-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | Д-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | Д-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Белешка: За дијаметар на цилиндерот ≤30мм, се препорачува отворен жлеб. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Пример за нарачки: RC66-D*D*L-PTFE3-R01 (надворешен дијаметар*Внатрешен дијаметар*ширина на жлебот) PTFE3, R01- Материјален код | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Белешка: Димензиите не се наведени во оваа табела, ве молиме контактирајте не. | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|

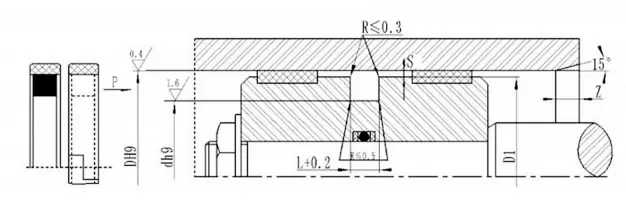

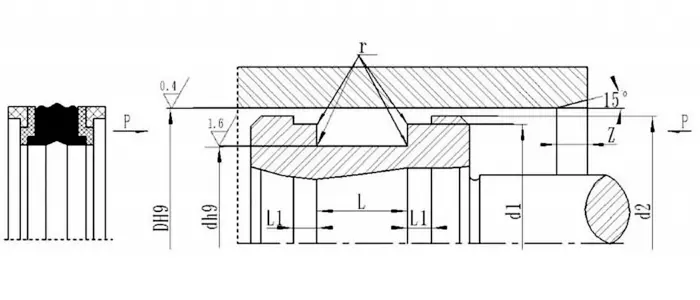

| Спецификации и димензии | ||||||||||
| Дијаметар на цилиндарот | Долен дијаметар | Основен дијаметар | Ширина | Водич Мин |
|
Дијаметар на цилиндарот | Долен дијаметар | Основен дијаметар | Ширина | Водич Мин |
| DH9 | D H9 | Д 1 | L | Z | DH9 | D H9 | Д 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Нарачајќи пример AQ0800 80 × 64,5 × 6,3 (d × d × l) PTFE3-R01 PTFE3 R01-материјал код | ||||||||||||||||
| Број на производ | D | d | L+0.2 | RМаx |
|
Број на производ | D | d | L+0.2 | RМаx |
|
Број на производ | D | d | L+0.2 | RМаx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Пример за нарачки AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 Материјален код | ||||||||||||||||
| Број на производ |
D H9 |
d H9 |
L+0.2 | RМаx |
|
Број на производ |
D H9 |
d H9 |
L+0.2 | RМаx |
|
Број на производ |
D H9 |
d H9 |
L+0.2 | RМаx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | Д1 |
|
D | d | L | Д1 |
|
D | d | L | Д1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Опсег на отворот D H9 |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Радијален дозвола Смакс | Заоблени агли Rmax |
Шафер Z |
Дијаметар на жица О-прстен | |||
| Стандарден тип Rpw |
Светло оптоварување RPW-Q |
Тежок товар RPW-Z |
0 ~ 20Mpa | 20-40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | Д-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | Д-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | Д-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | Д-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | Д-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | Д-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | Д-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | Д-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Белешка: 1. За дијаметар на дупката ≤ 30мм, се препорачува да се користи отворен жлеб. | |||||||||
| 2. За притисок> 40MPa, коренот на заптивката користи толеранција на вклопување H8/F8. | |||||||||
|
|
|||||||||||||
| Број на нарачка | DH8 | DH9 | L+0.2 |
|
Број на нарачка | DH8 | DH9 | L+0.2 |
|
Број на нарачка | DH8 | DH9 | L+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Белешка: Доколку потребните спецификации не се во оваа табела, ве молиме контактирајте не. | |||||||||||||
| Димензии на инсталација |
|
|
|
|
|
|
|
|
|
|
|
Должина на комората | |||||
| Дијаметар на цилиндаротдх8 | Groove Diameterdh9 | Ширина на слотот L+0.2 | Висина на заптивката Ч |
|
|
Опсег на дијаметар на цилиндарот | Должина на комората е | ||||||||||
| 40-120 | Д-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | Д-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | Д-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | Д-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Број на нарачка | DH8 | DH9 | L+0.2 |
|
Број на нарачка | DH8 | DH9 | L+0.2 |
|
Број на нарачка | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Белешка: Потребните спецификации не се во оваа табела, но исто така може да се произведат. Ве молиме контактирајте не. | |||||||||||||||||

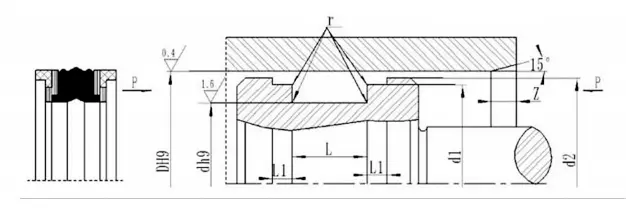

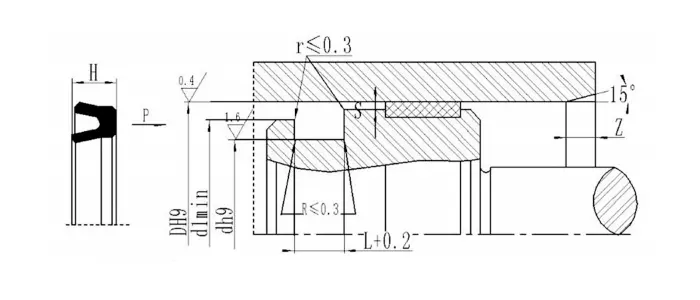

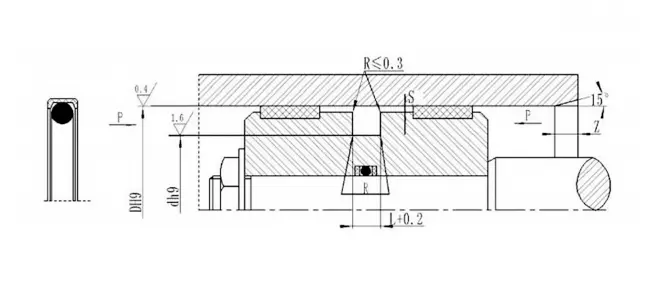

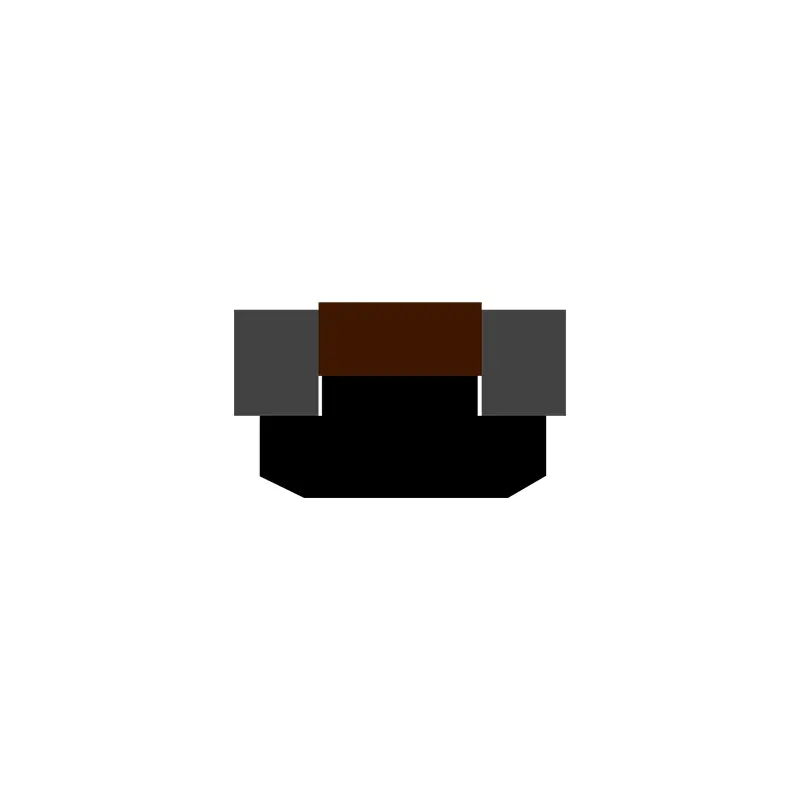

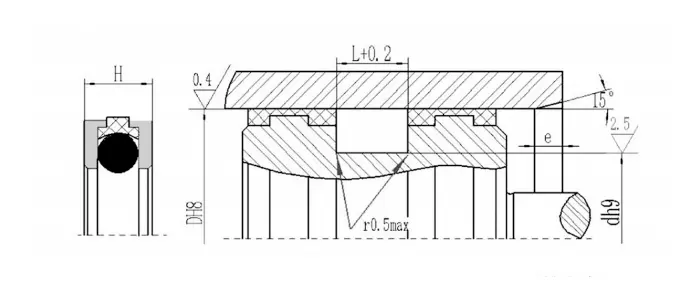

| Димензии на инсталација |
|
|
|
|
|
|
Должина на комората | |||||||
|
|
|
|
|
Опсег на дијаметар на цилиндарот | Должина на комората е | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Дијаметар на цилиндарот DH8 | Дијаметар на дното на жлебот DH9 | Ширина на слотот Л.+0.2 | Висина на заптивката Ч |
|
100-199 | 10 | ||||||||
| <96 | Д-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | Д-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | Д-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | Д-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Број на нарачка | Д H8 | D H9 | L+0.2 |
|
Број на нарачка | Д H8 | D H9 | L+0.2 |
|
Број на нарачка | Д H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Белешка: Потребните спецификации не се во оваа табела, но исто така може да се произведат. Ве молиме контактирајте не. Максималниот достапен производ е 1600мм. | ||||||||||||||
| Јаз на екструзија |
|
|
|
|
|
|
|
|
|
|
|
||
| Притисок MPa | Екстис јаз Smax |
|
|
|
|||||||||
| Дијаметар на цилиндарот D≤60mm | Дијаметар на цилиндарот d> 60мм |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Табела со големина | |||||||||||||
| Број на производ | D | d | H | L | Д1 |
|
Број на производ | D | d | H | L | Д1 | |
| Rcup30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| Rcup40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||

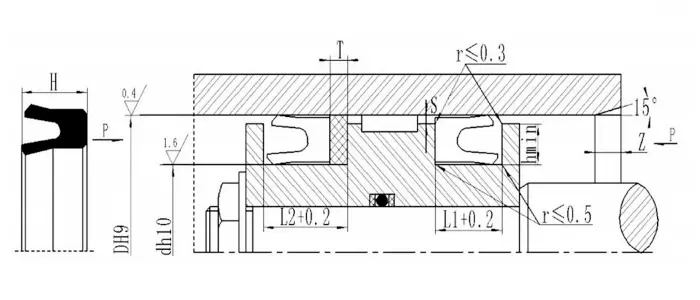

| Број на производ | D | d | H | L1 | L2 | T |
|
Број на производ | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Адреса
Бр.
тел
Е-пошта
