Ruichen Peals има долгогодишно искуство во производството и развојот на заптивки и материјали за запечатување. Нашите хидраулични заптивки на клипни шипки вклучуваат различни модели. Можете да направите соодветен избор заснован на деталните информации подолу, или да не контактирате за да добиете посоодветно и прилагодено решение за запечатување.

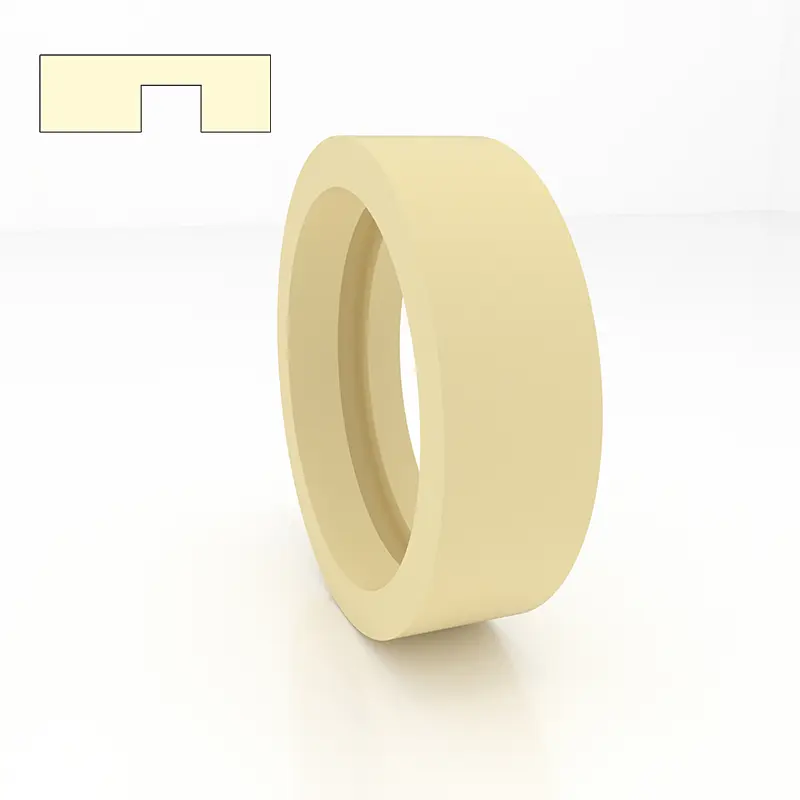

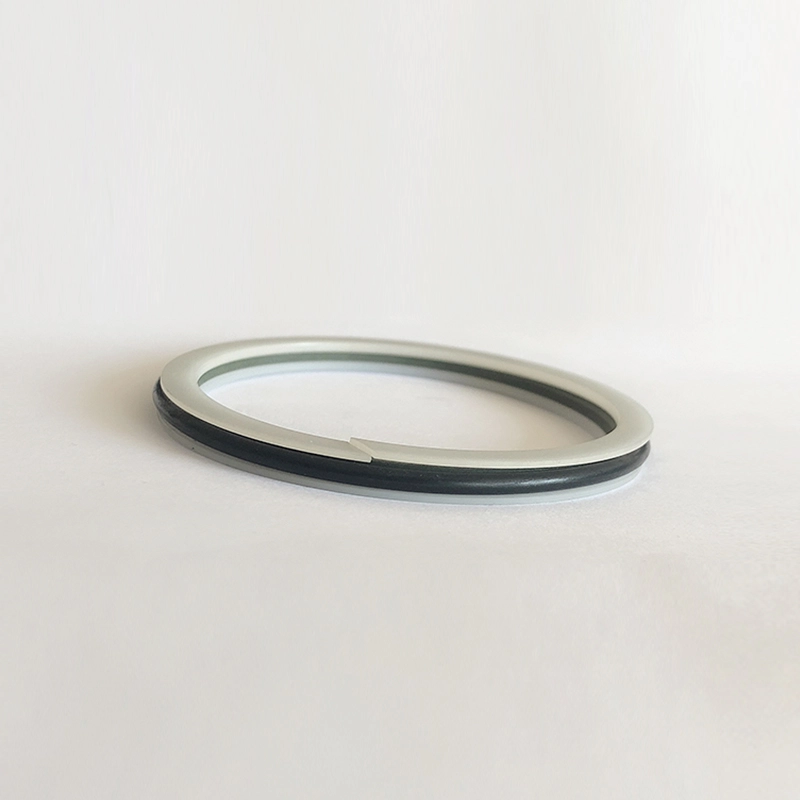

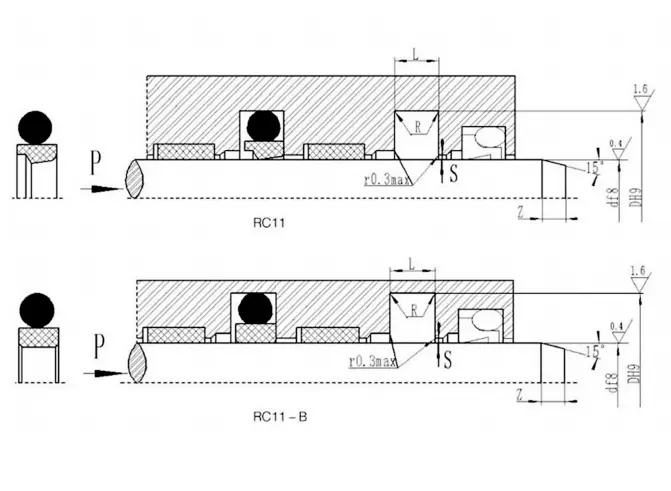

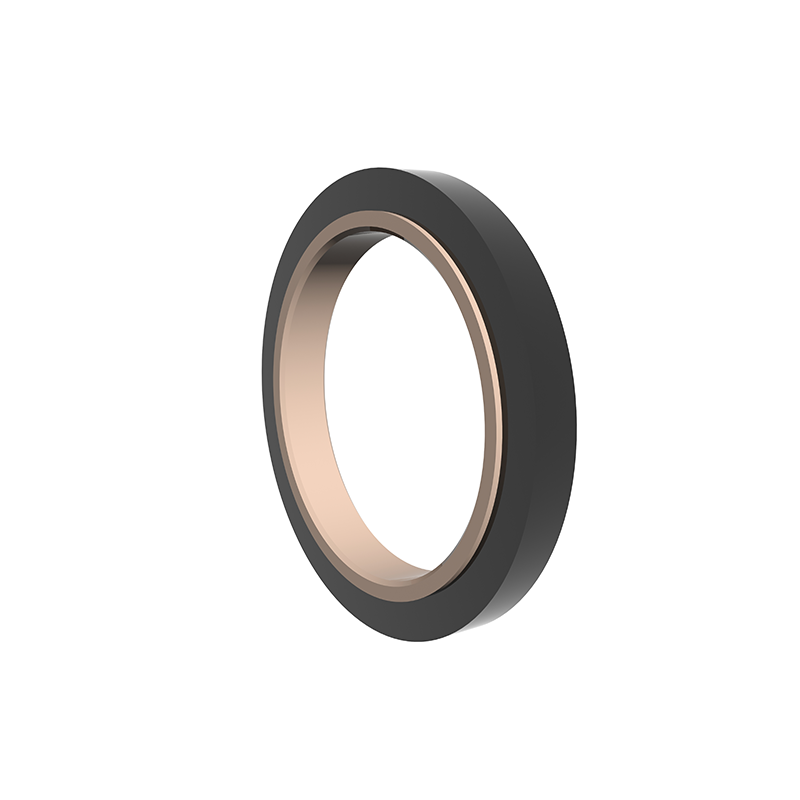

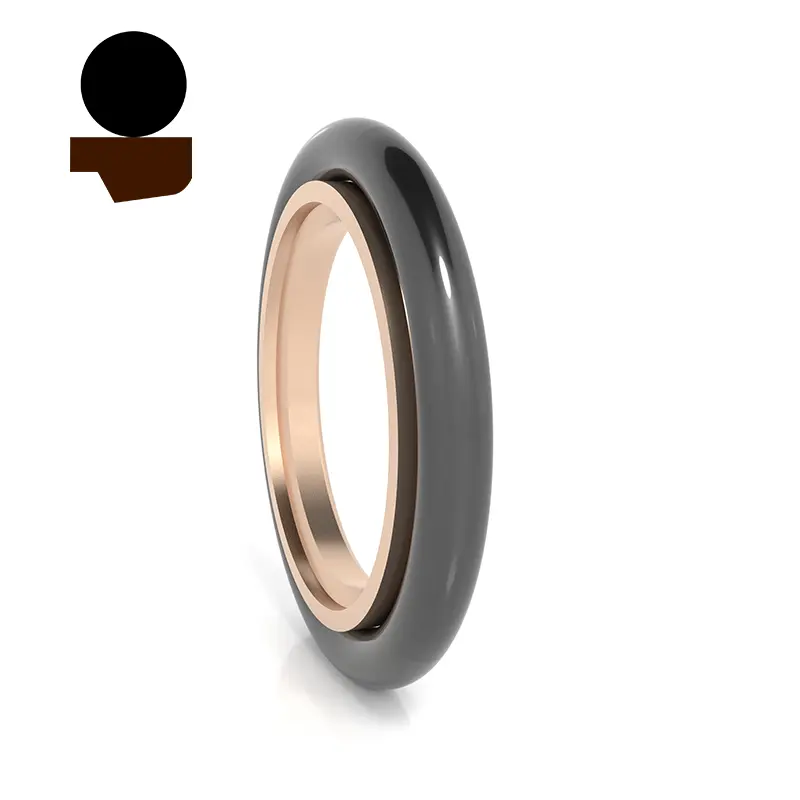

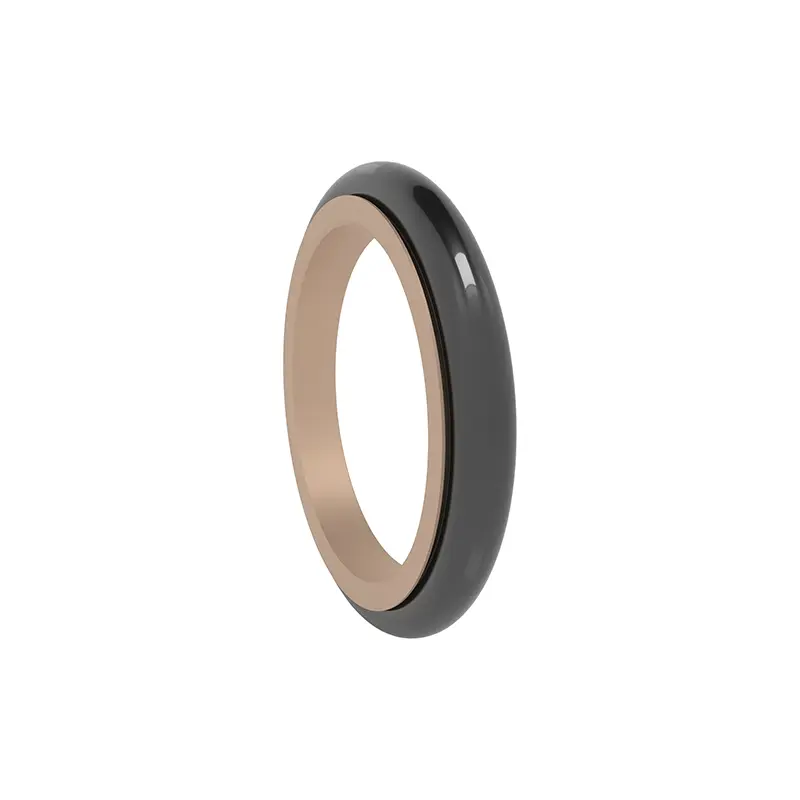

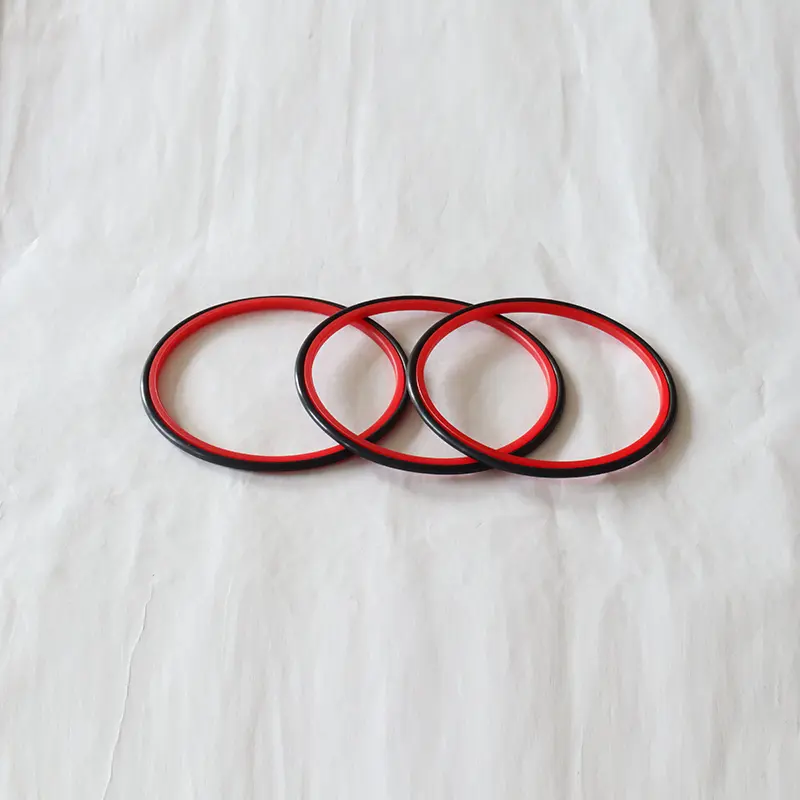

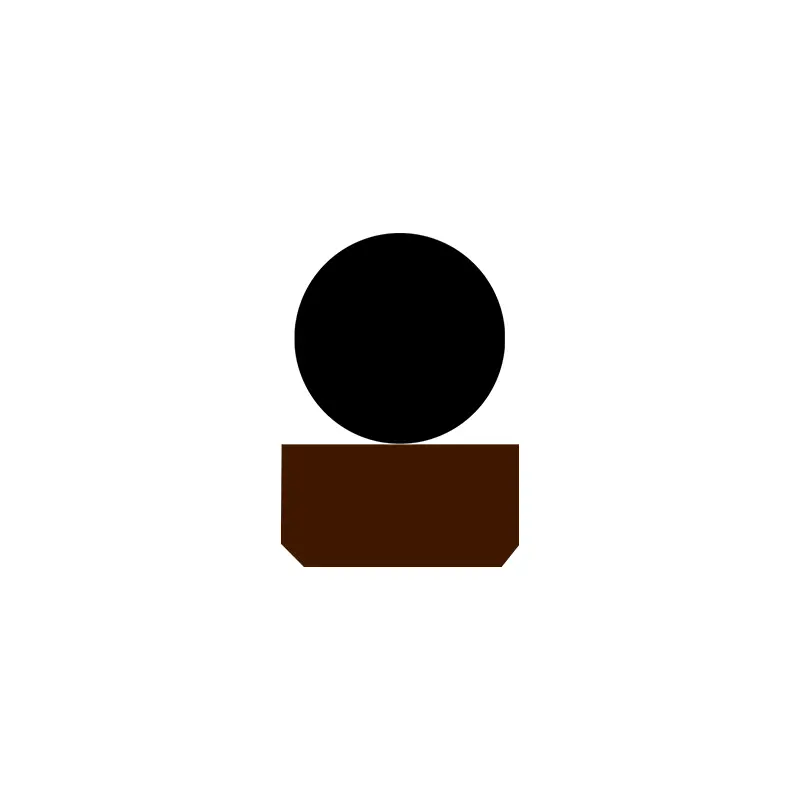

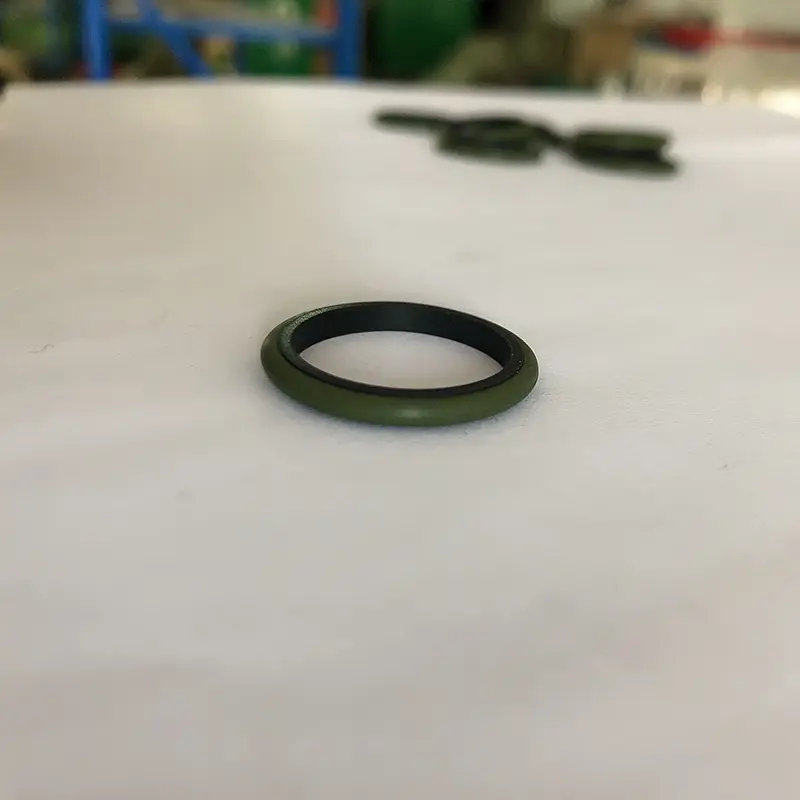

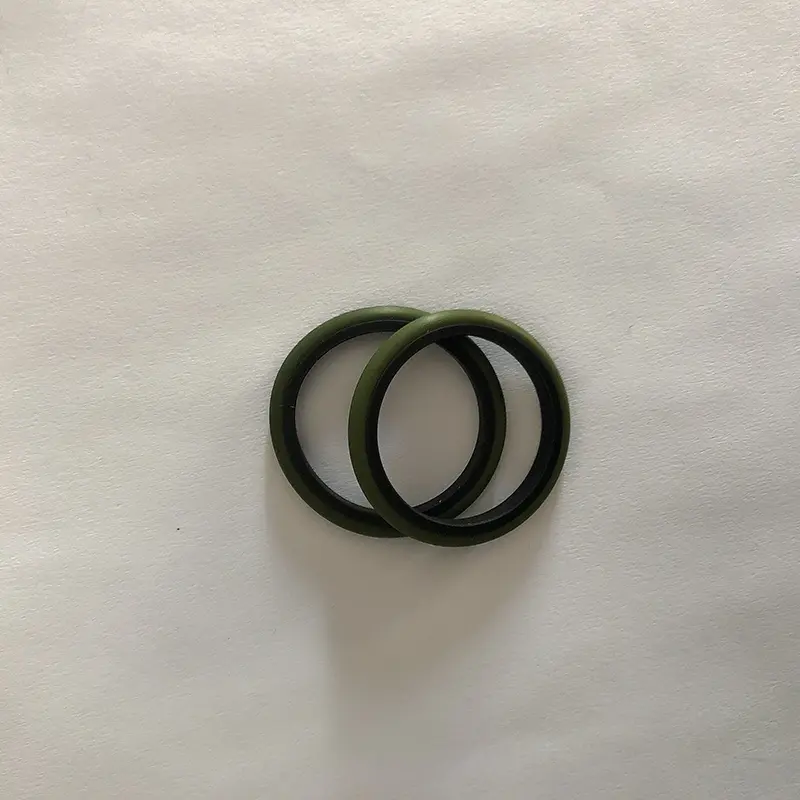

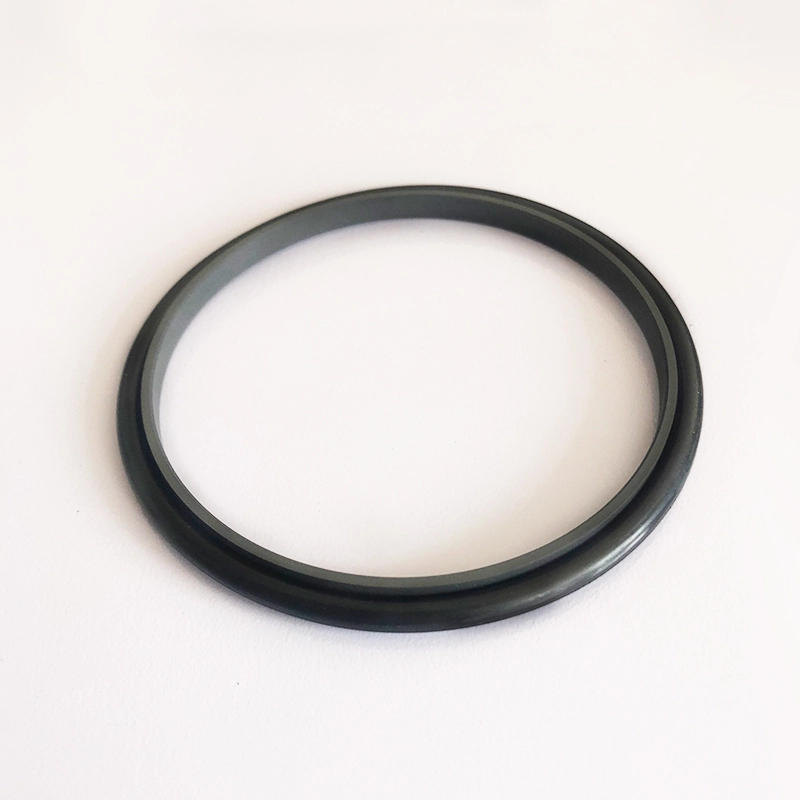

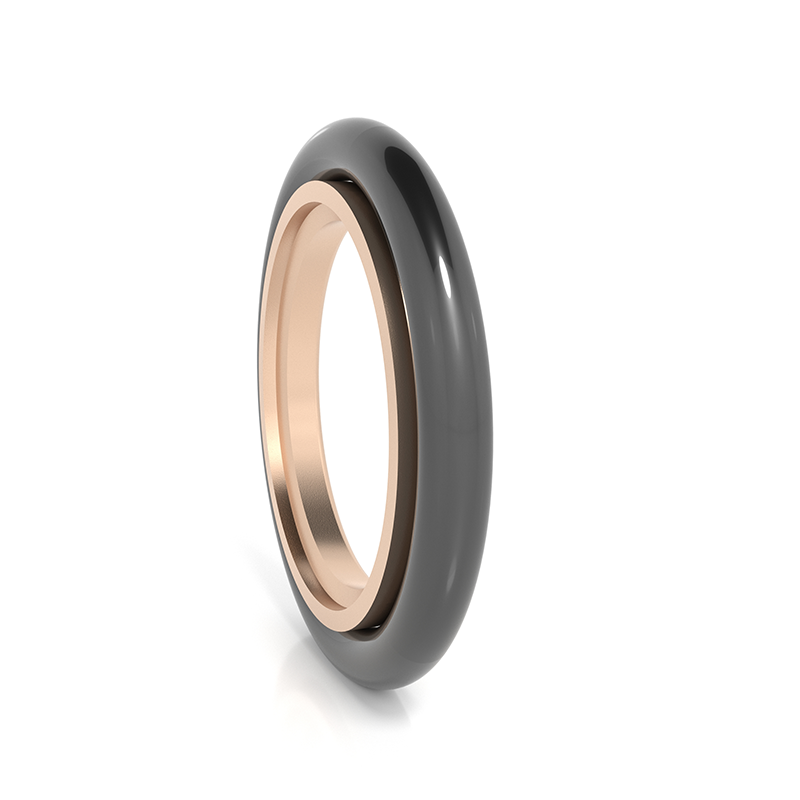

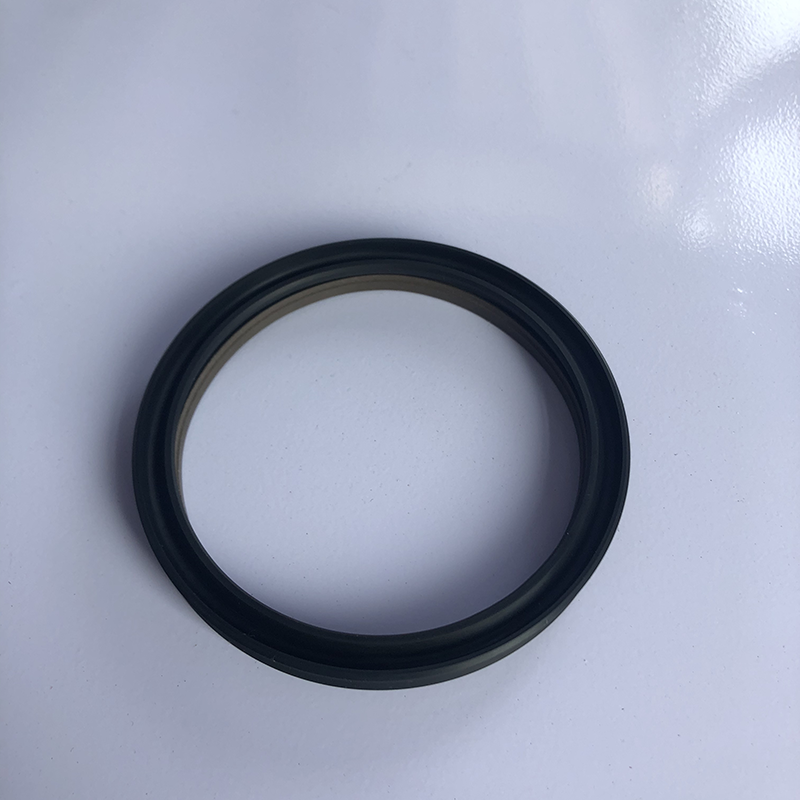

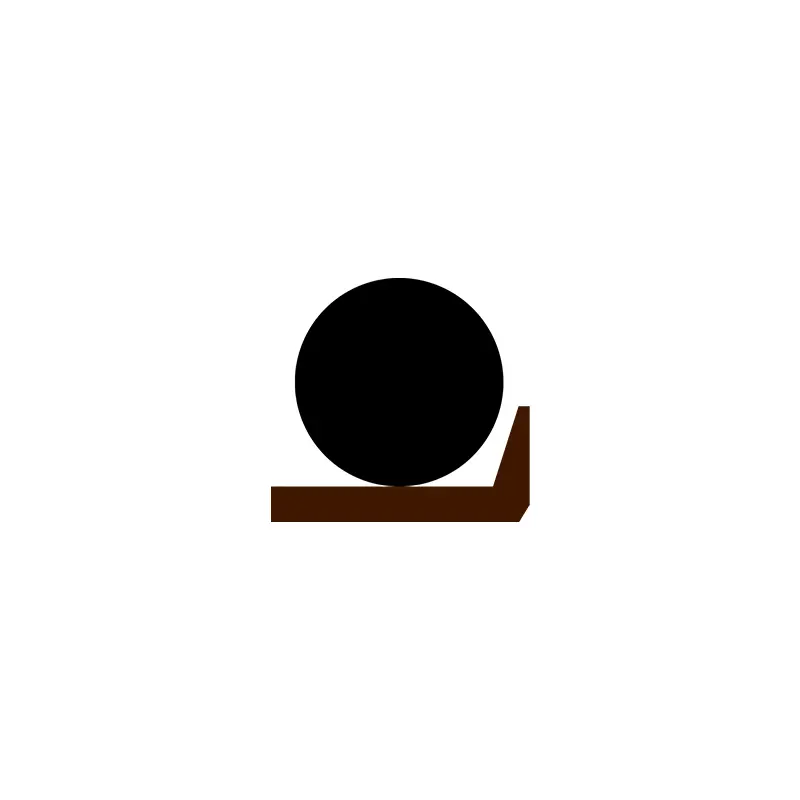

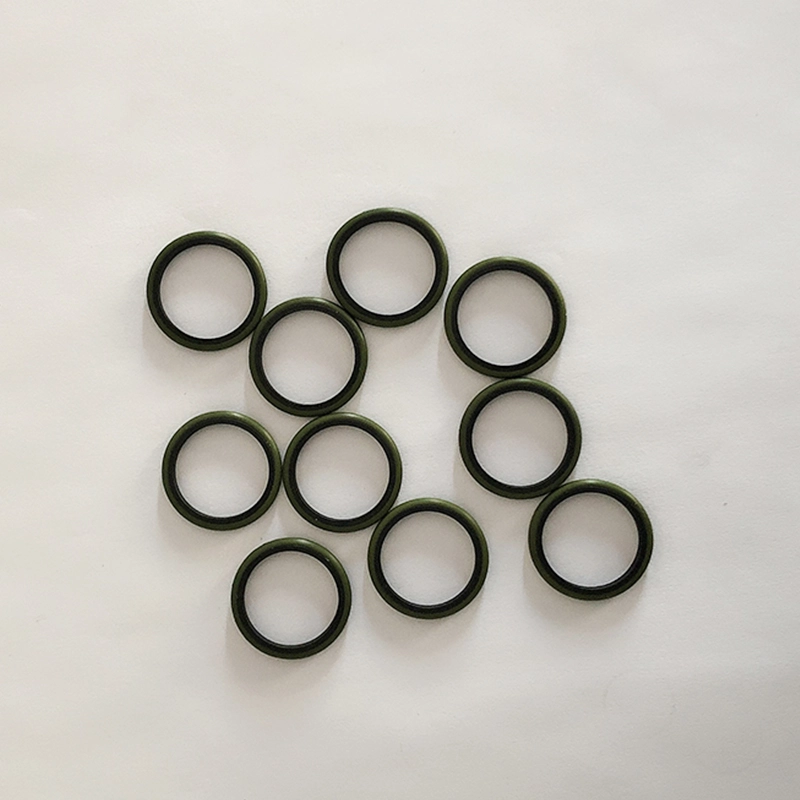

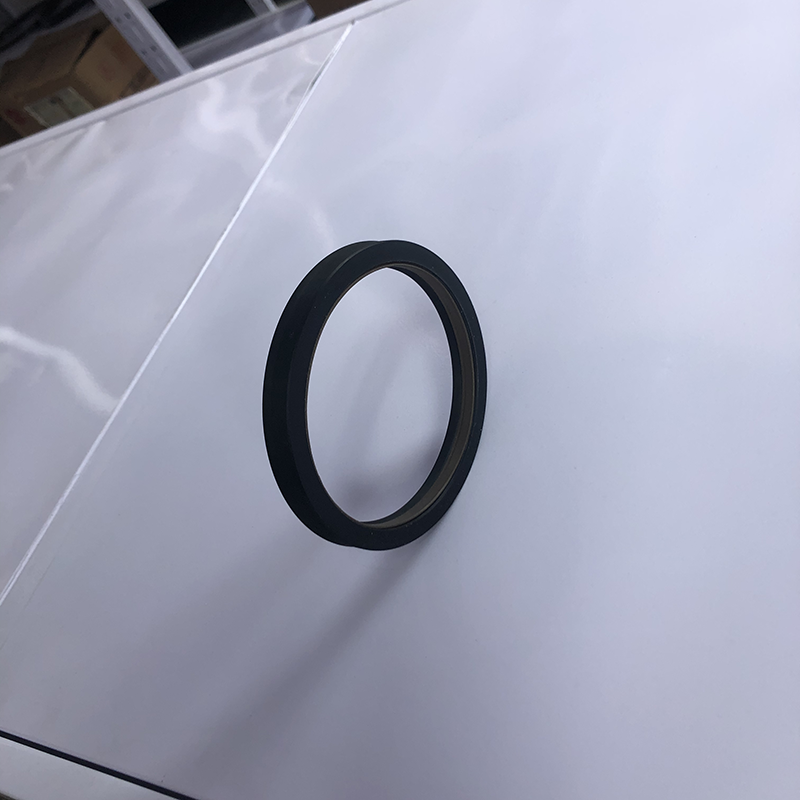

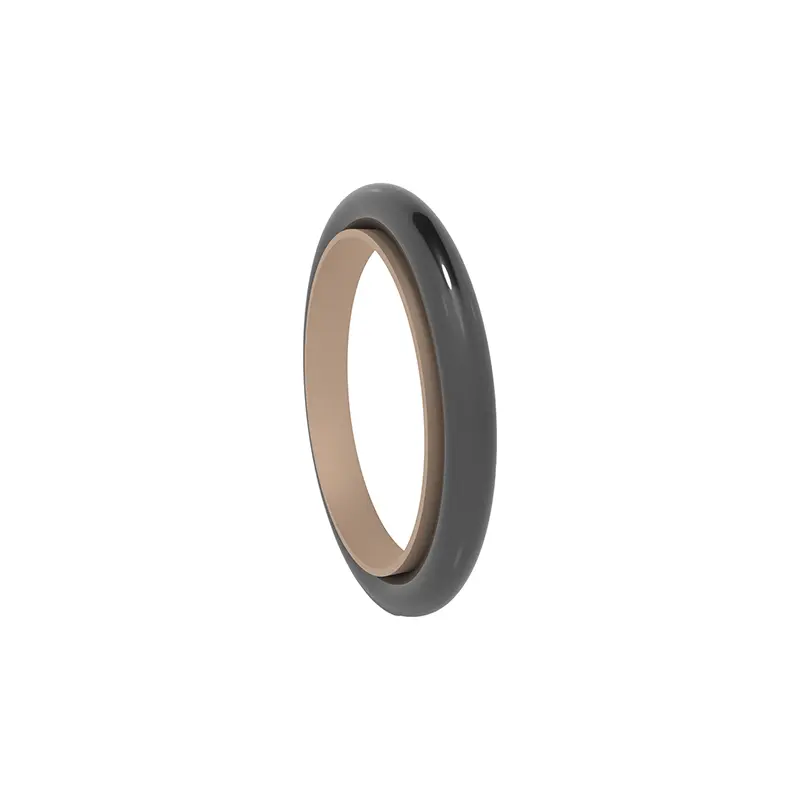

RC11 е составен од исполнет прстен за запечатување на запечатување на PTFE и гумен прстен во форма на О, погоден за хидраулично реципроцирање на еднонасочно запечатување на притисок.

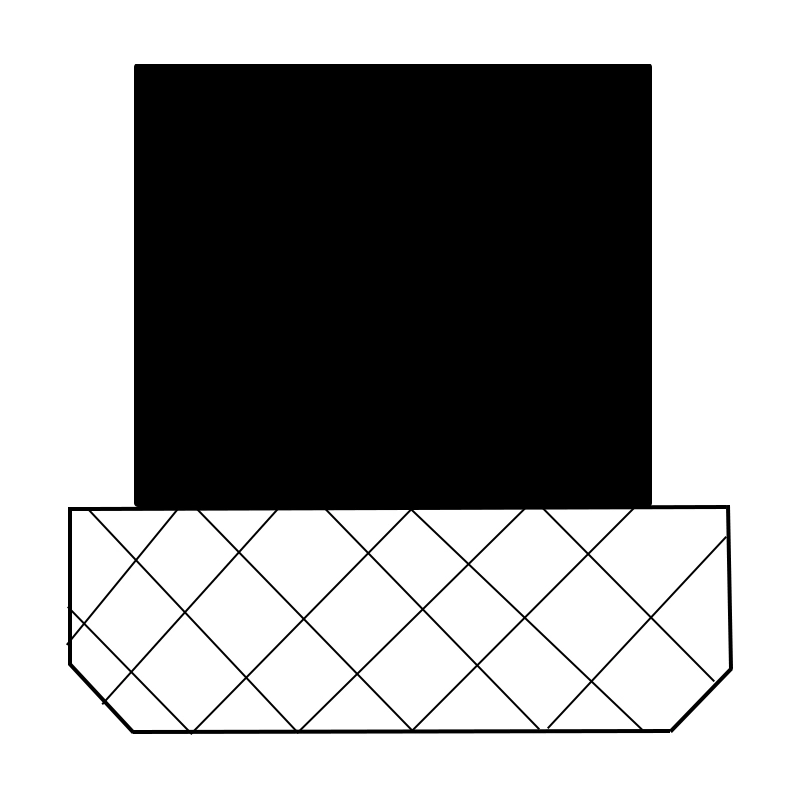

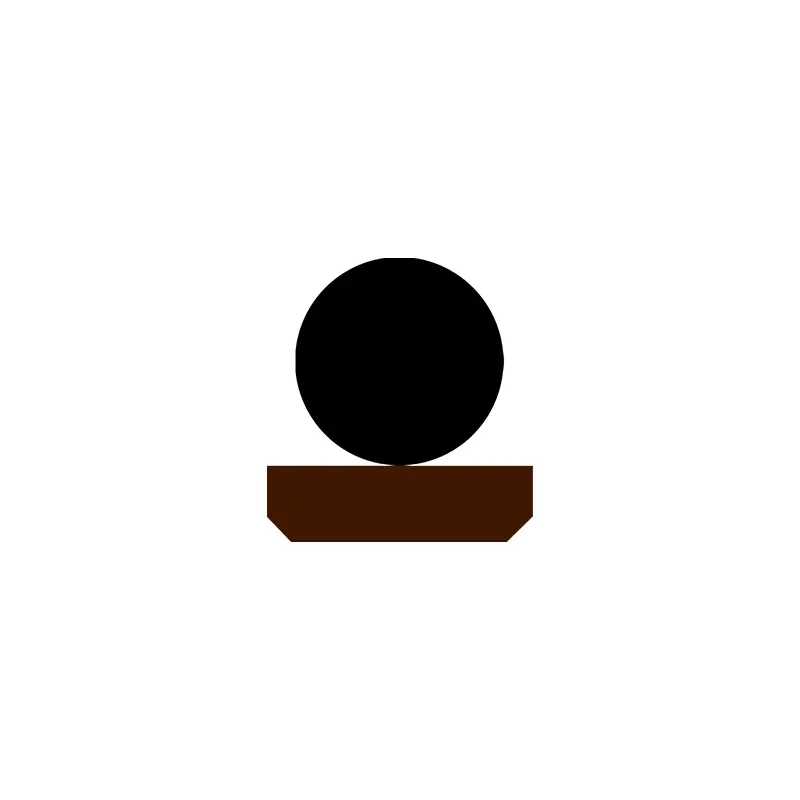

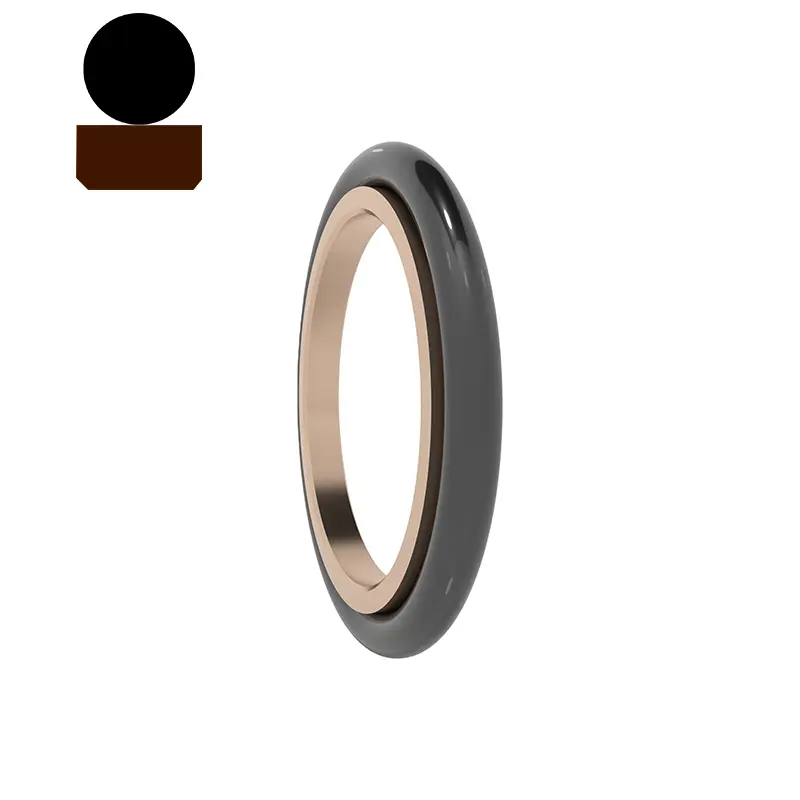

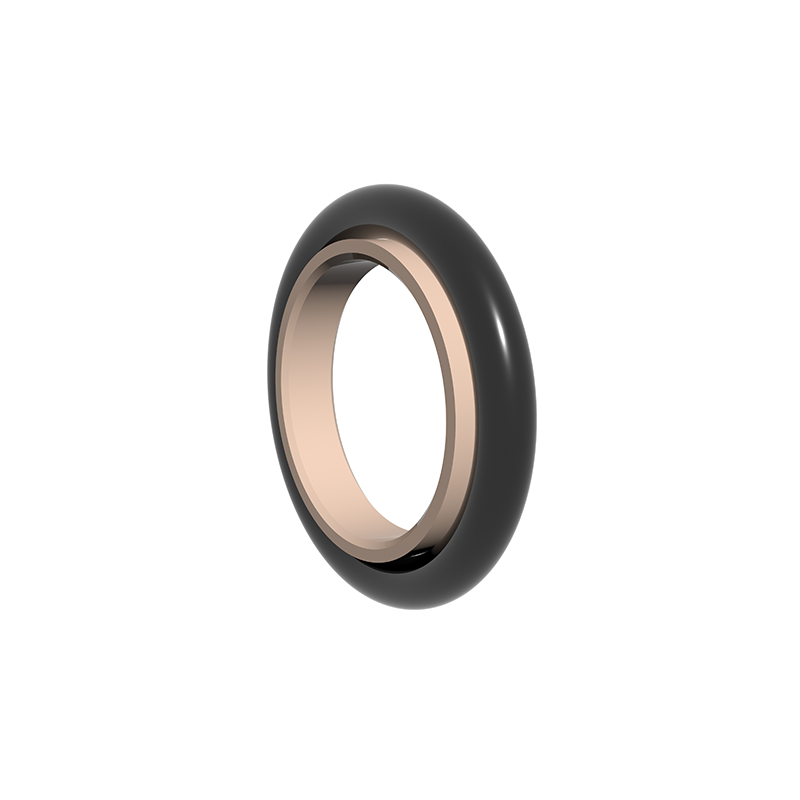

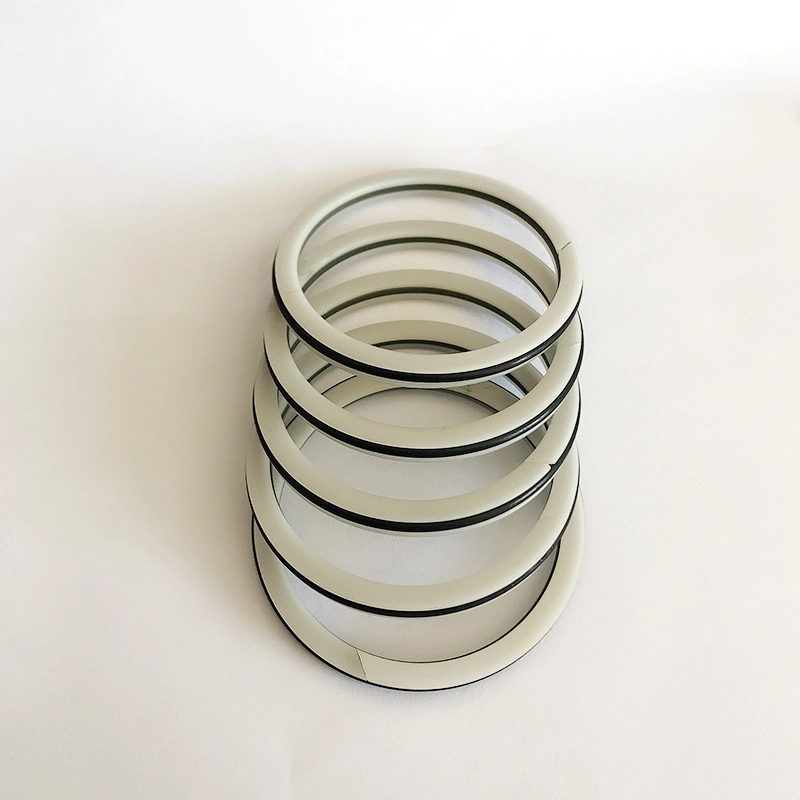

RC11-B е составен од исполнет PTFE правоаголен прстен за запечатување и гумен прстен во облик на О, погоден за хидрауличко возвратно движење со двонасочен запечатување на притисок. О-прстенот обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Општо се користи во врска со прстен за водич. Сплит (отворени) жлебови треба да се користат за дијаметар на шипката помалку од 30мм. Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Многу стабилност на висок притисок под притисок и груби услови;
3. Висок живот, може да се користи за заптивки за подмачкување без масло;
4. може да се користи за запечатување медиуми со низок вискозност, како што е вода;

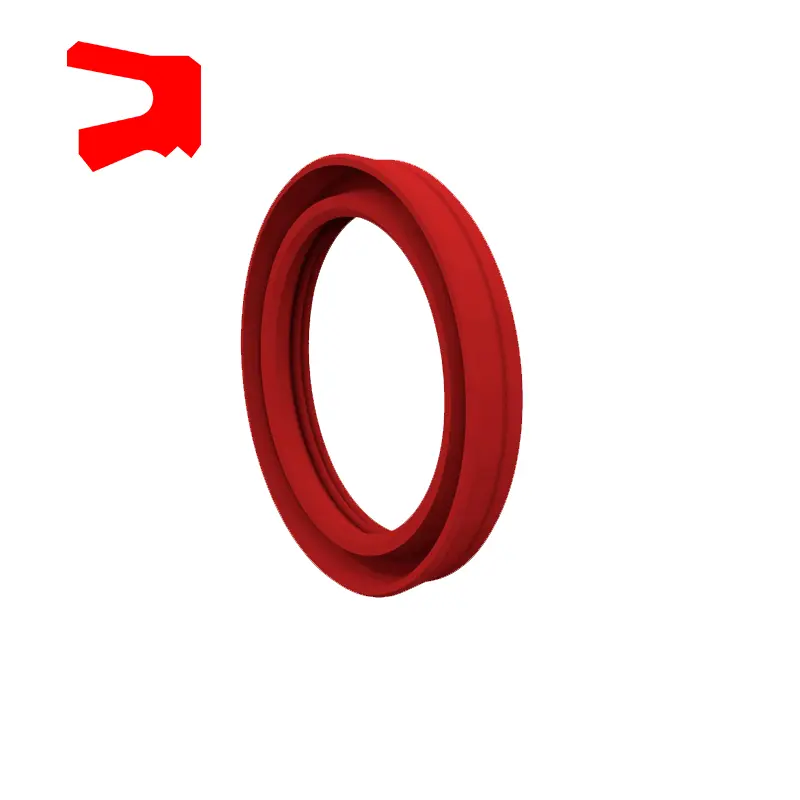

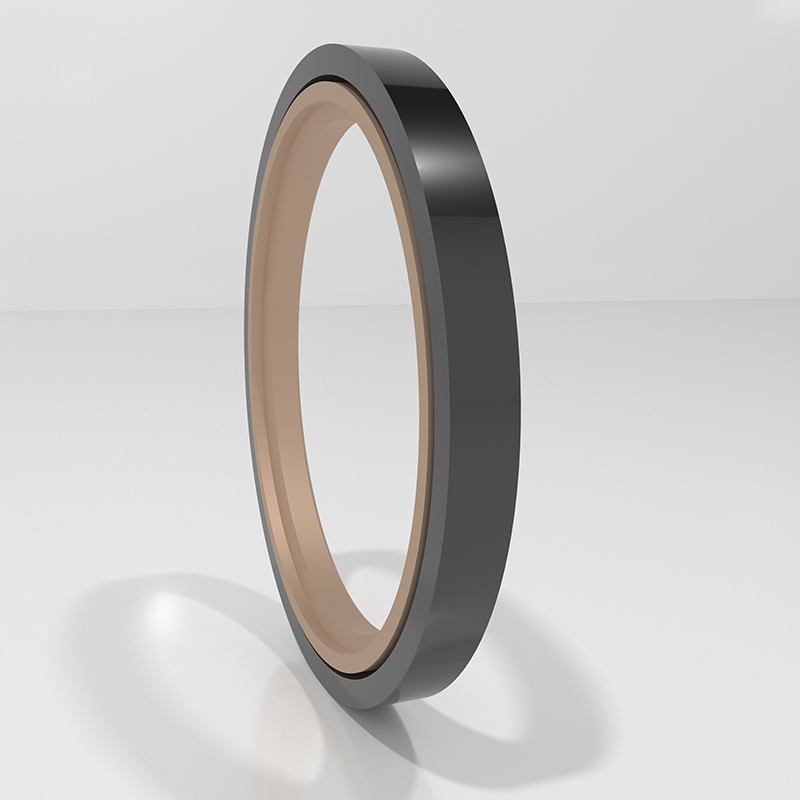

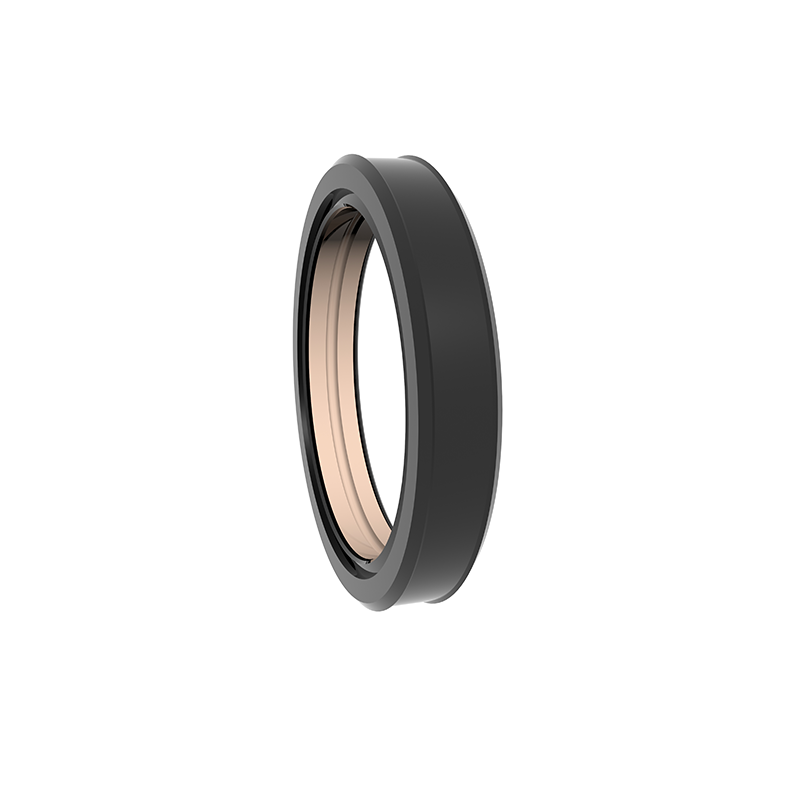

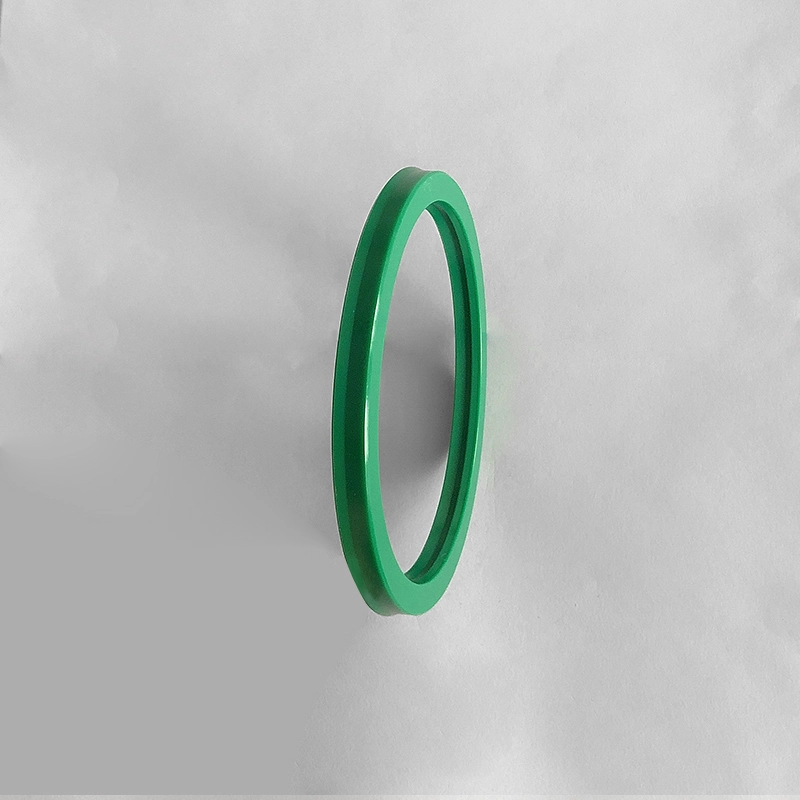

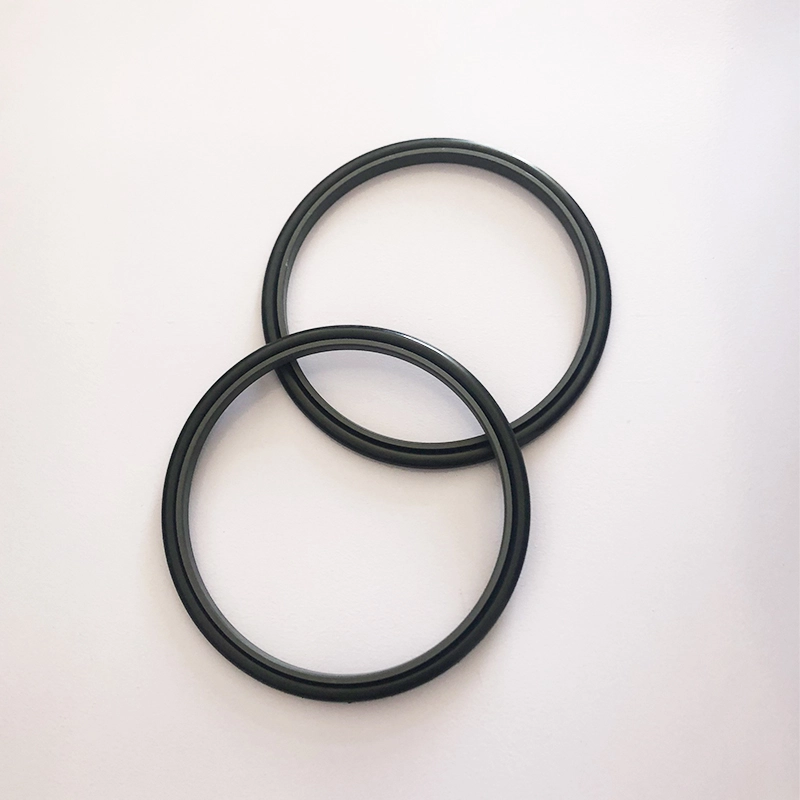

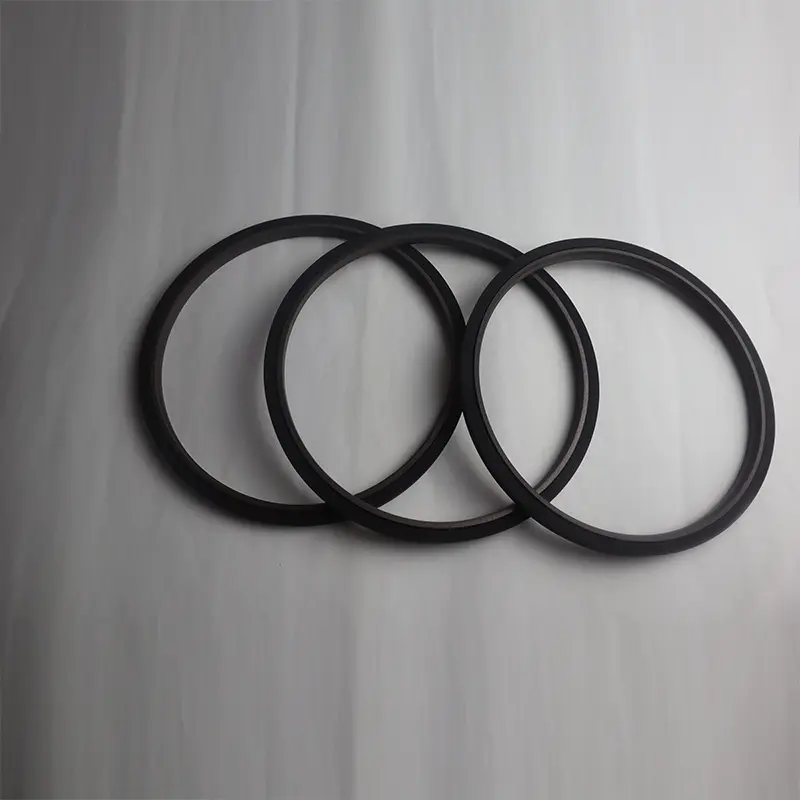

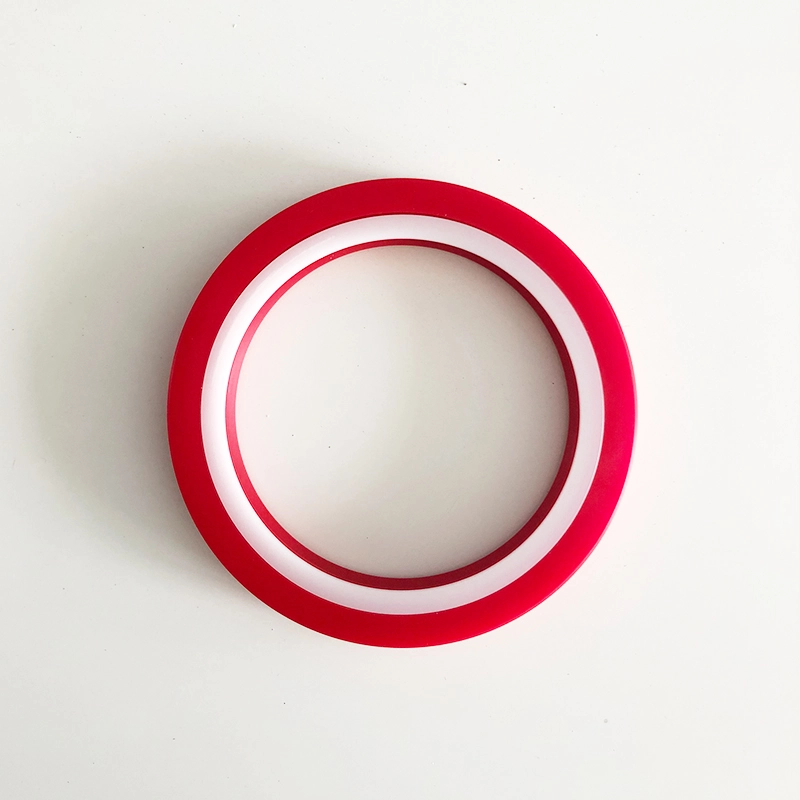

RC12 е составен од исполнет прстен за запечатување на запечатување на PTFE и правоаголен гумен прстен, погоден за хидраулично реципроцирање на еднонасочно запечатување на притисок. Правоаголниот прстен обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Општо се користи во врска со прстен за водич. Сплит (отворени) жлебови треба да се користат за дијаметар на шипката помалку од 30мм. Најмногу се користи во тешка хидраулична опрема.
Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Многу стабилност на висок притисок под притисок и груби услови;
3. Висок живот, може да се користи за заптивки за подмачкување без масло;
4. може да се користи за запечатување медиуми со низок вискозност, како што е вода;

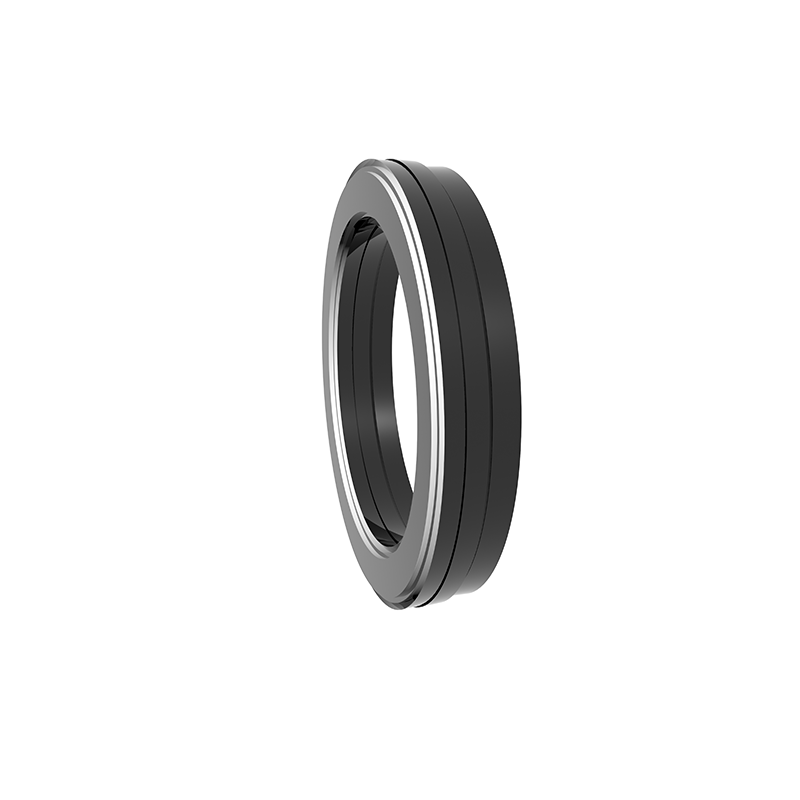

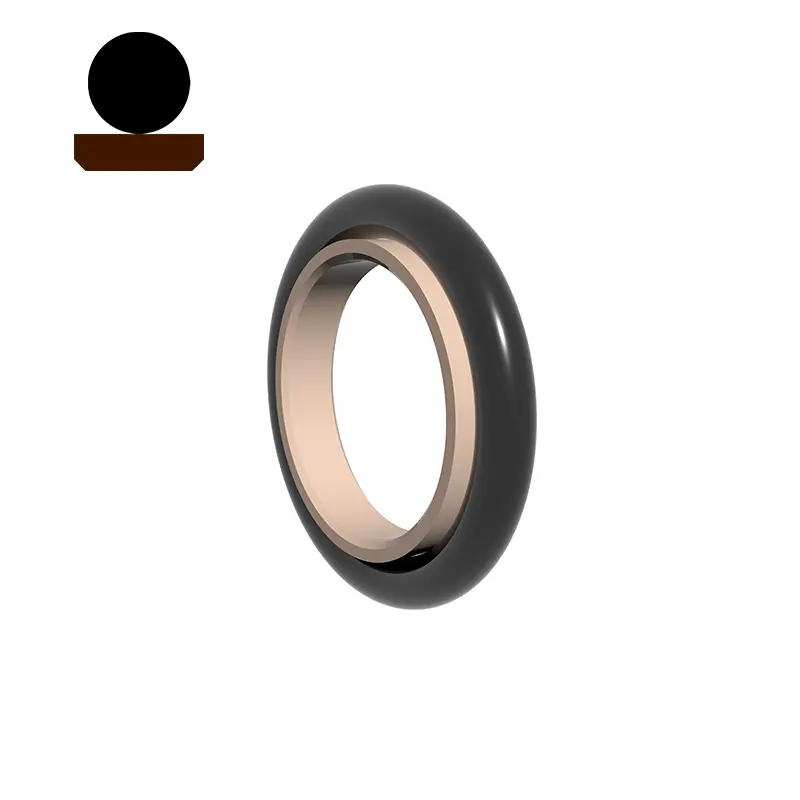

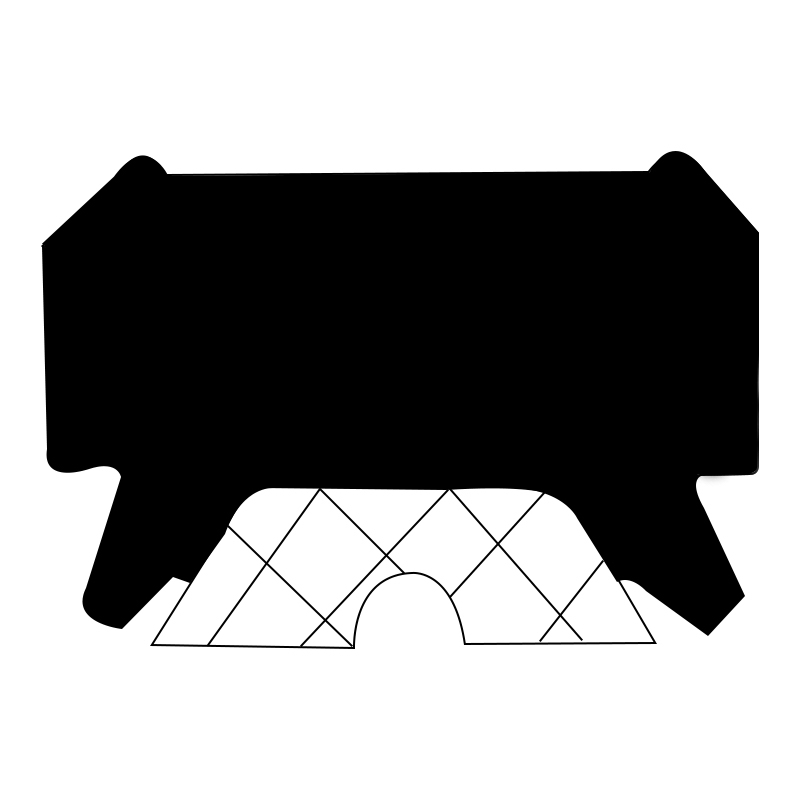

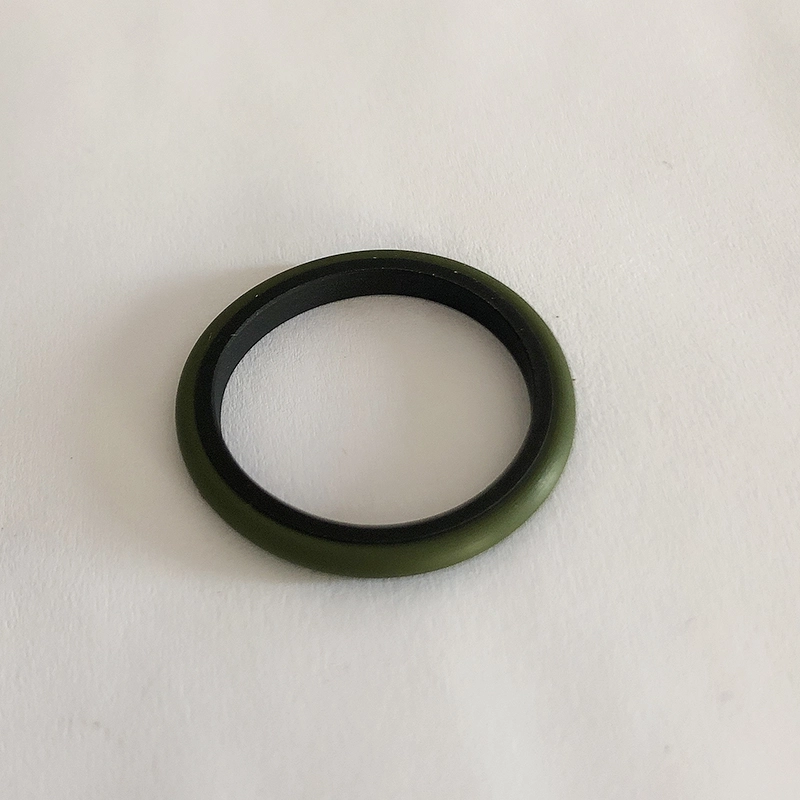

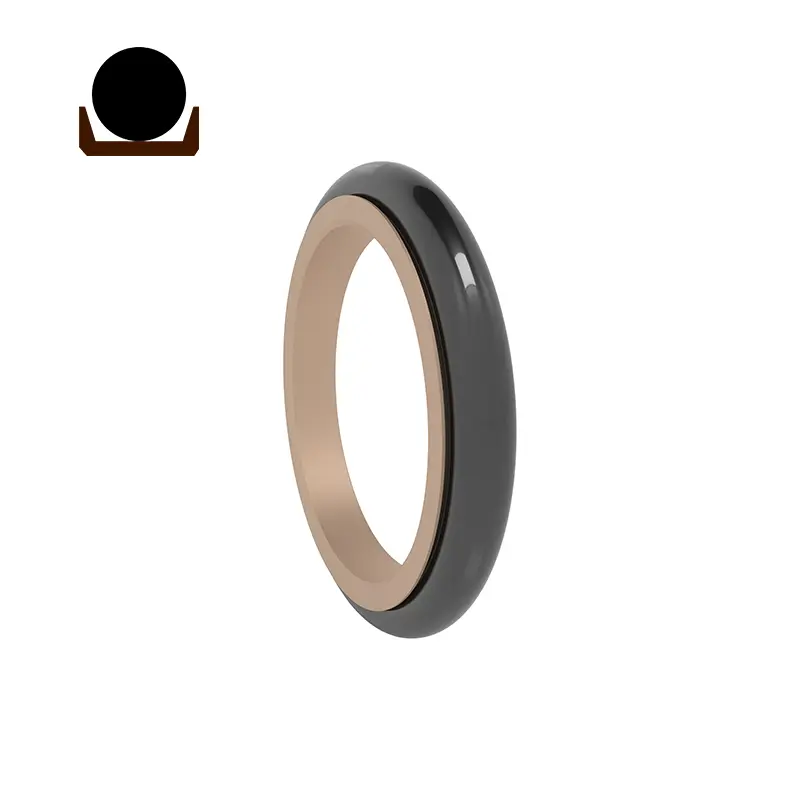

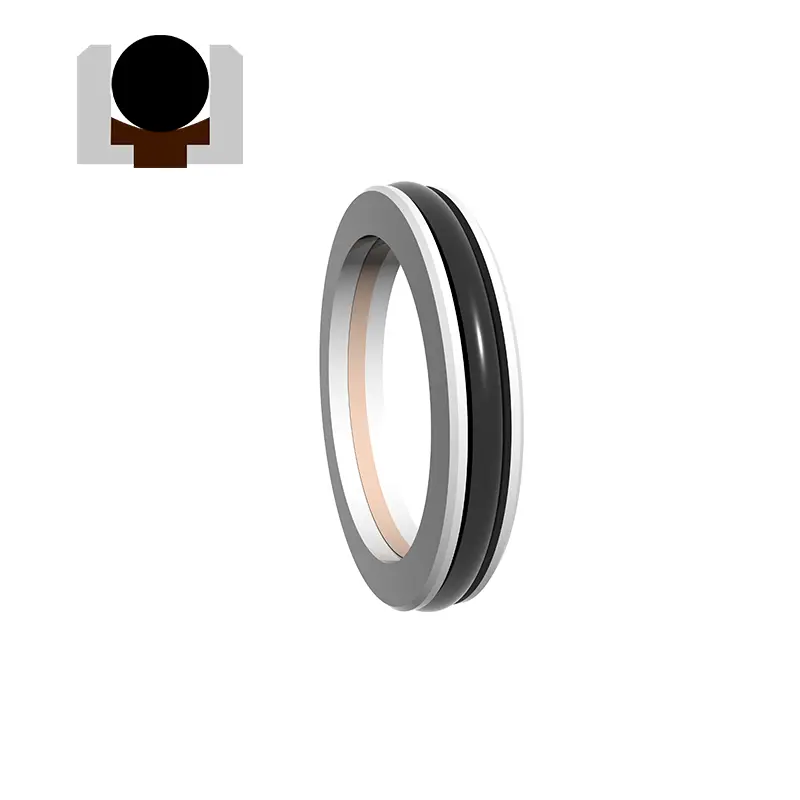

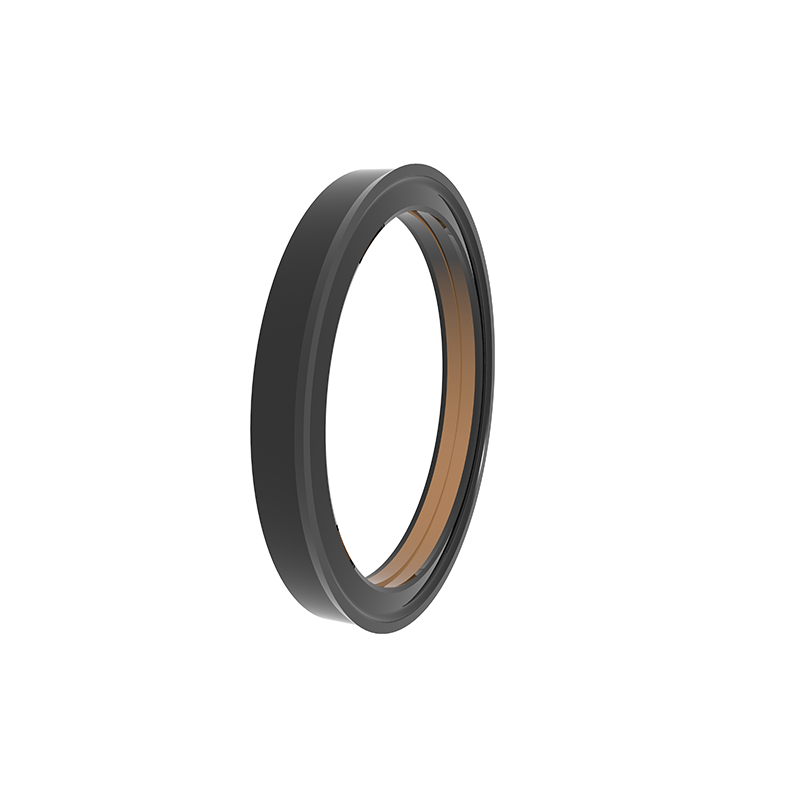

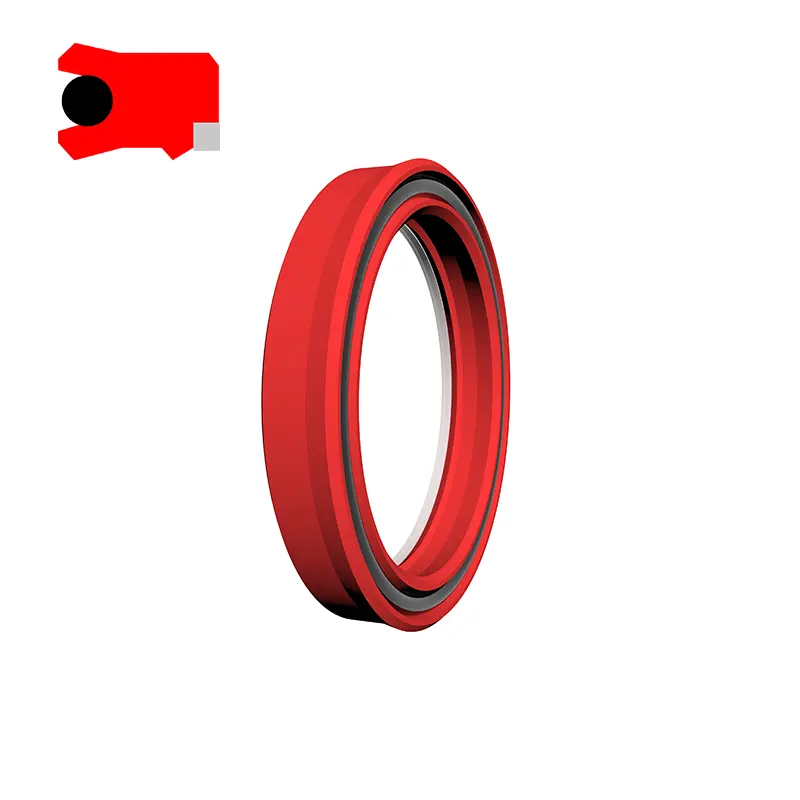

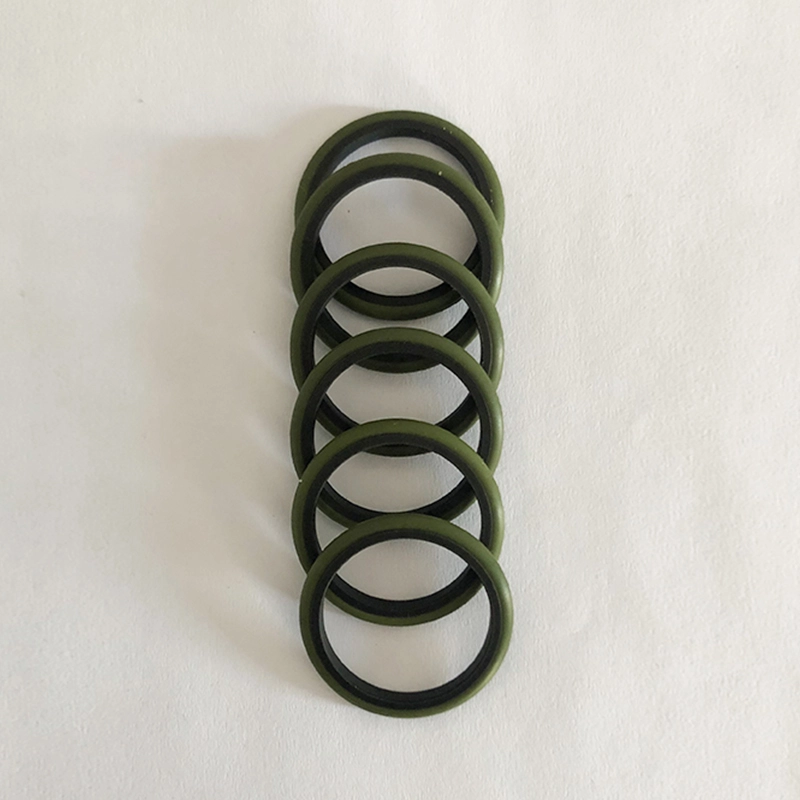

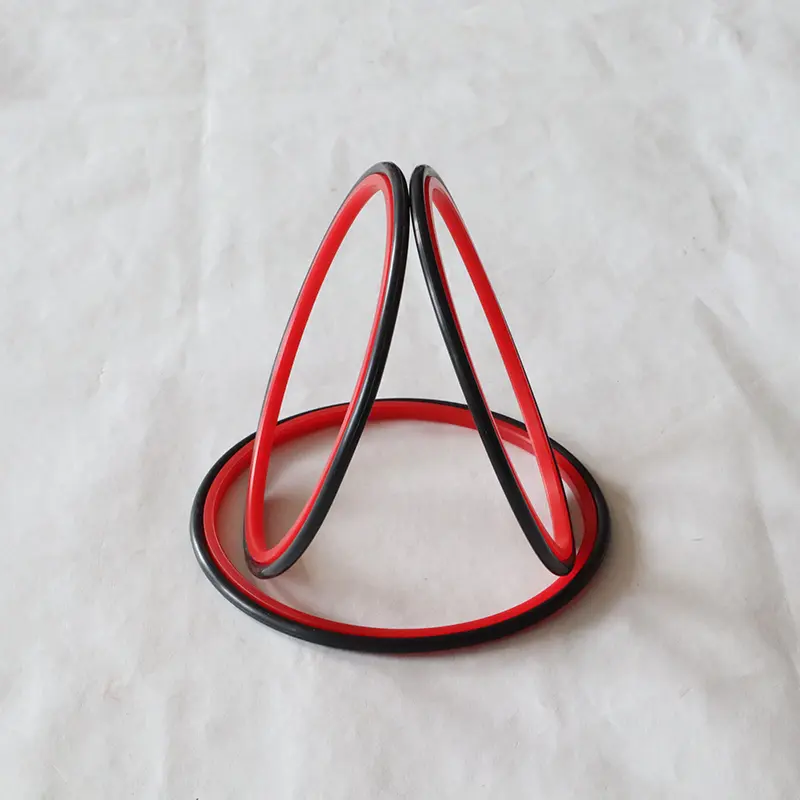

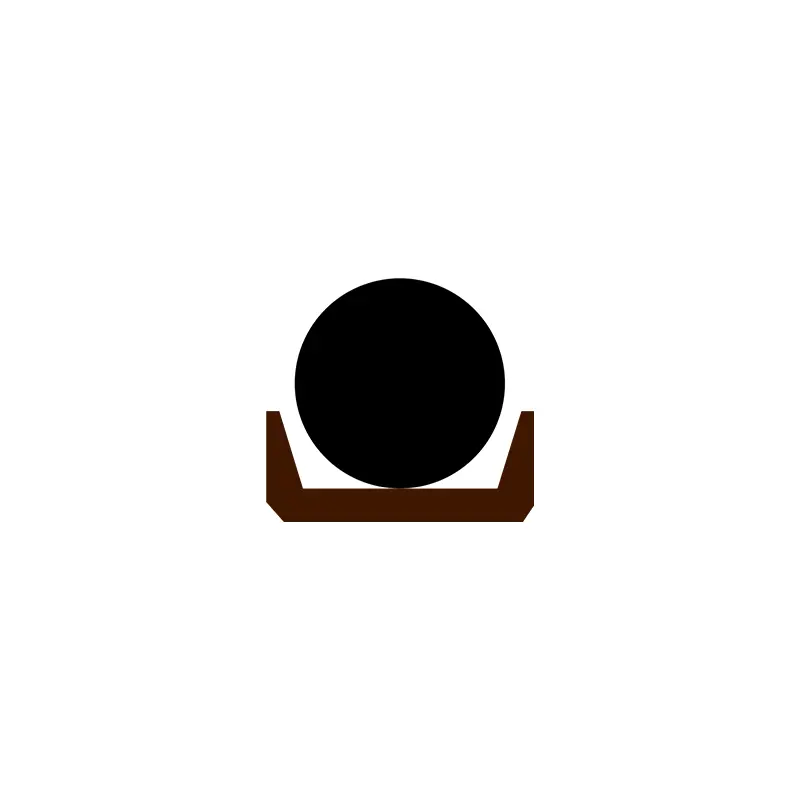

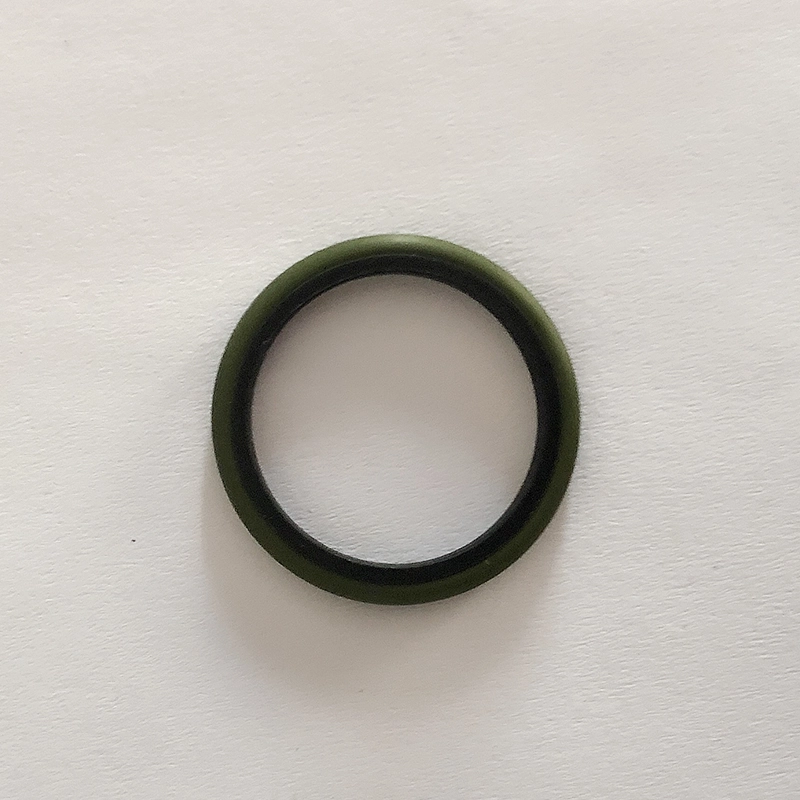

SPNC/RC13 е составен од прстен за запечатување во облик на капаче PTFE и гумен прстен во форма на О, кој е погоден за хидрауличко и пневматско реципроцирање на двонасочно запечатување на двонасочен притисок. Прстенот во форма на О обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Прстенот за запечатување усвојува тенок дизајн на усните, кој има добра способност за компензација за следење, така што перформансите за запечатување се добри и може да се инсталираат во жлебот на прстенот GB12350. Сплит (отворени) жлебови треба да се користат за дијаметар на шипката помалку од 30мм. Карактеристики:
1. Може да се користи и за хидраулични и за пневматски и може да се користи за запечатување на двонасочен притисок;
2. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење и без притаен;
3. Долг живот, може да се користи за заптивки за подмачкување без масло;
4. Мал структурен простор, лесна инсталација и одржување;

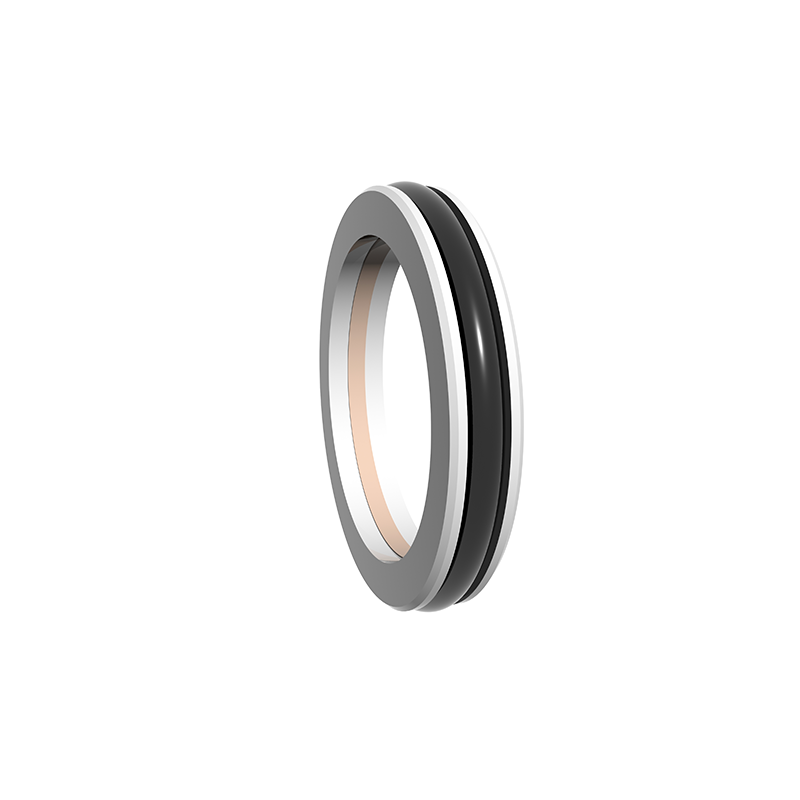

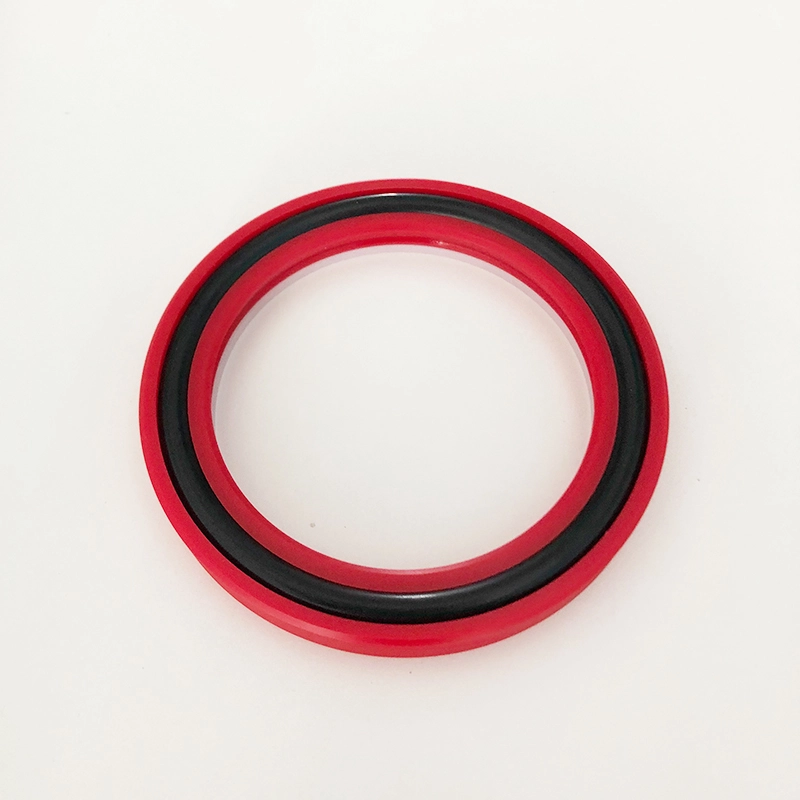

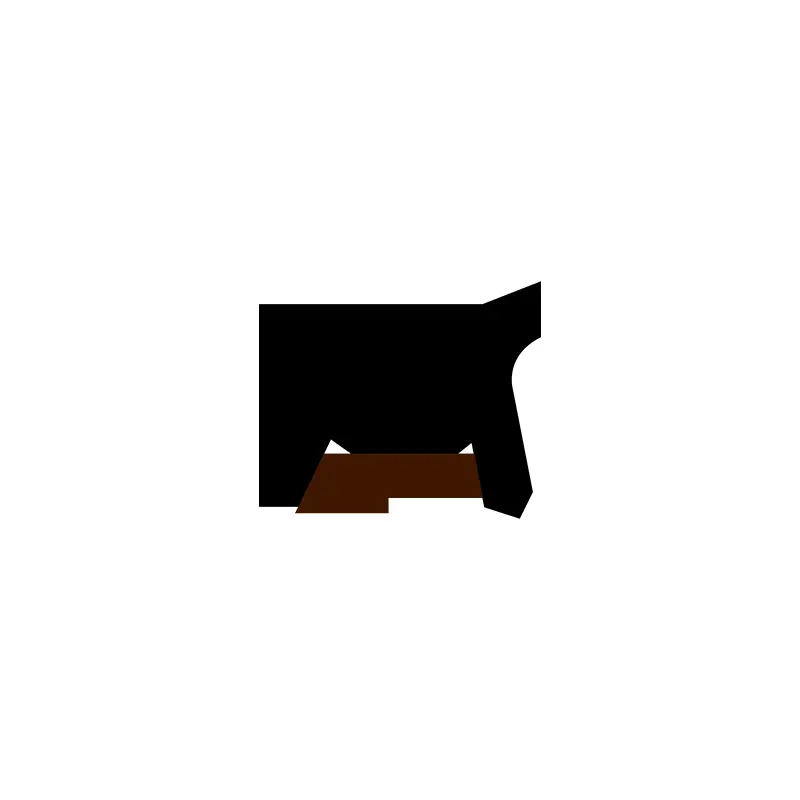

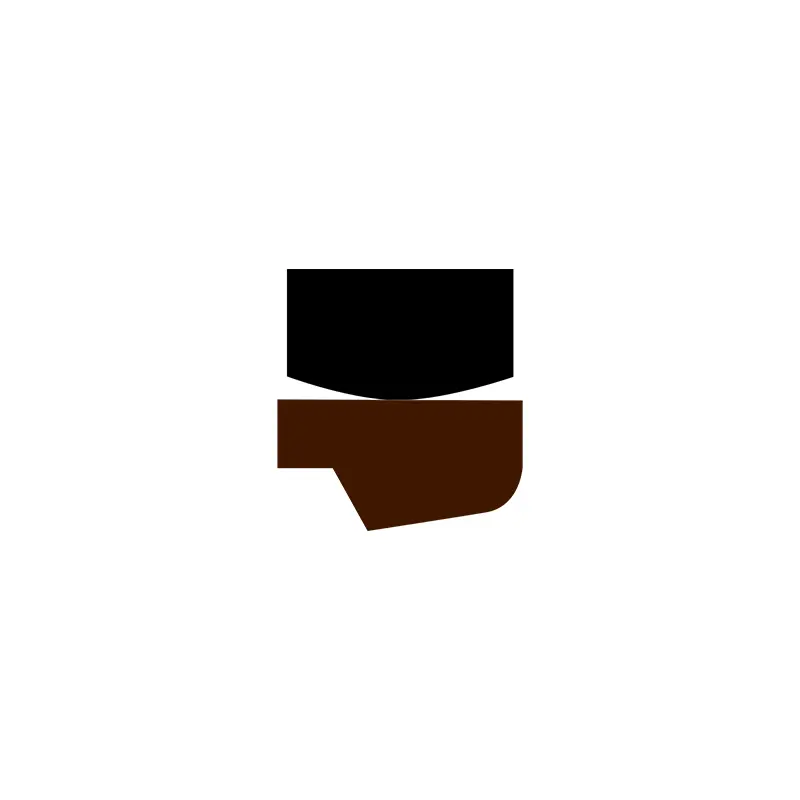

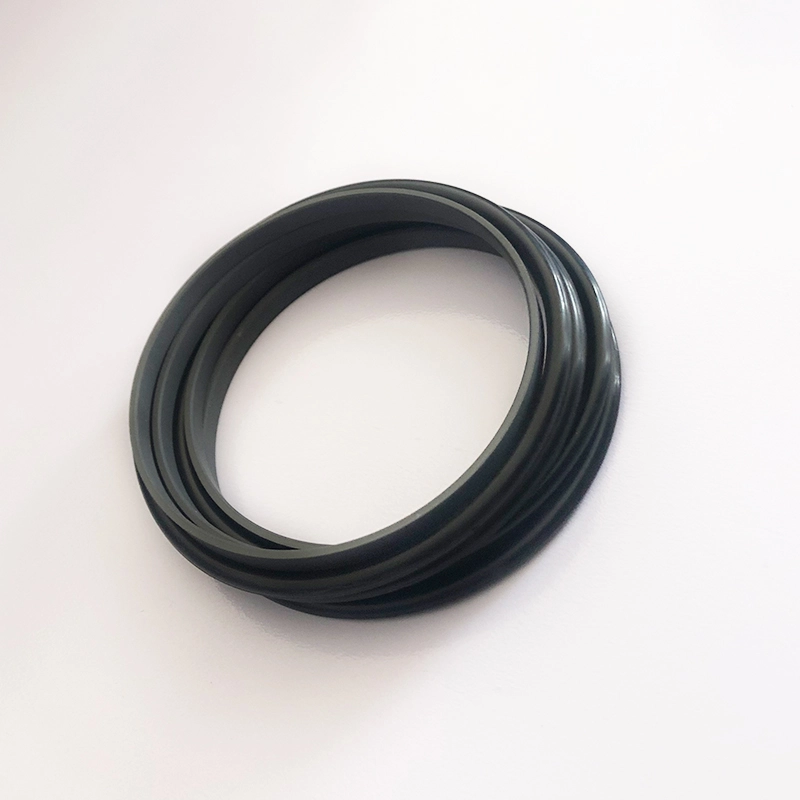

RC14 е составен од триаголен прстен за запечатување PTFE и гумен прстен во форма на О, кој е погоден за хидраулично и пневматско реципроцирање на еднонасочно запечатување на притисок. О-прстенот обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Бидејќи прстенот за запечатување усвојува тенок дизајн на усните, можноста за компензација што следи е подобра, така што перформансите за запечатување се добри. Сплит (отворен) жлеб треба да се користи за дијаметар на шипката помалку од 30мм. Карактеристики:
1. Може да се користи и за хидраулични и за пневматски;
2 Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
3. Долг живот, може да се користи за заптивки за подмачкување без масло;
4. Мал структурен простор, лесна инсталација и одржување;

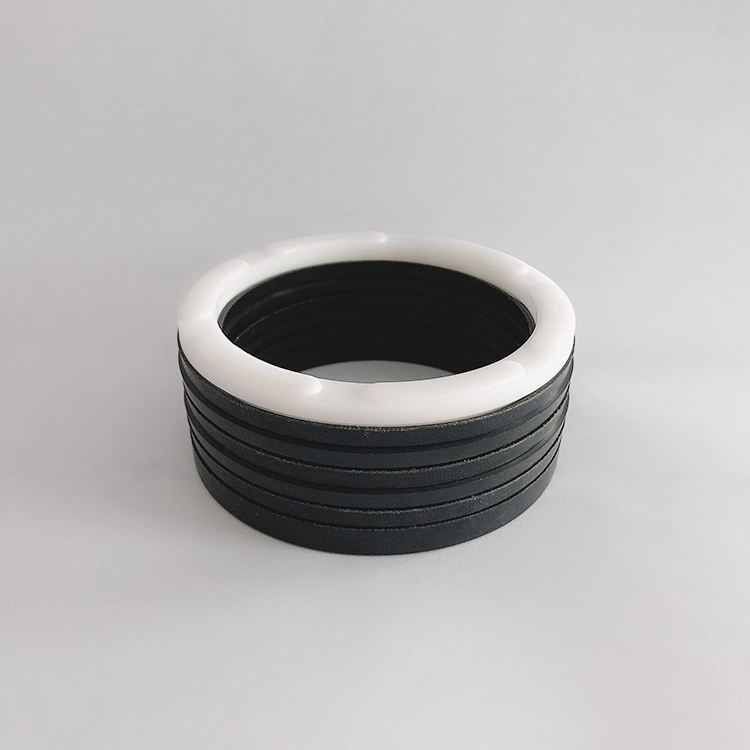

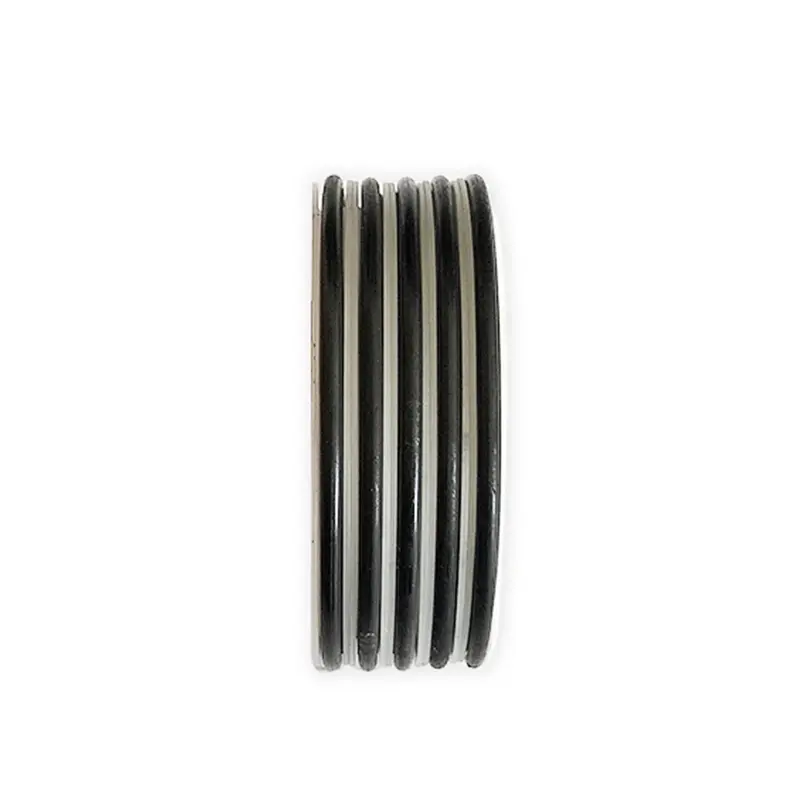

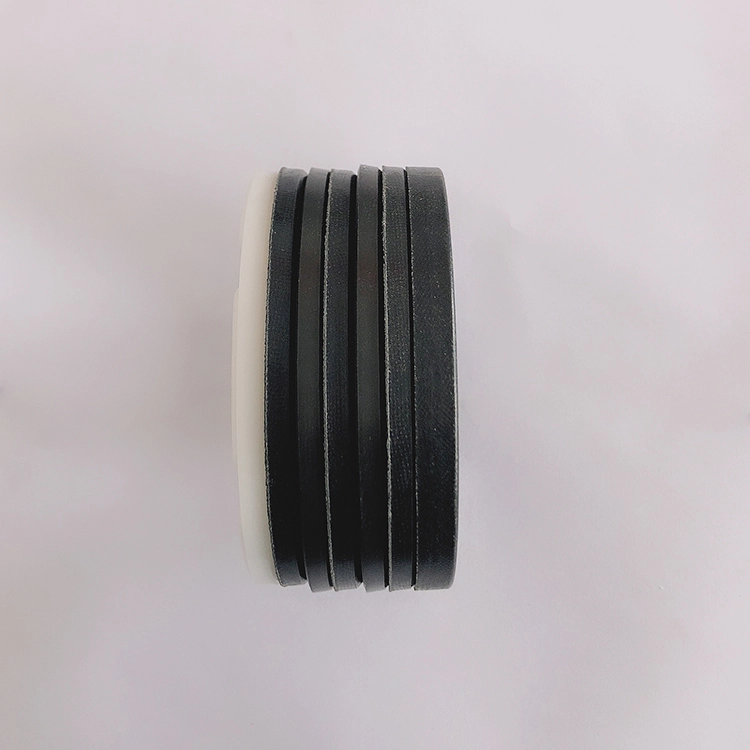

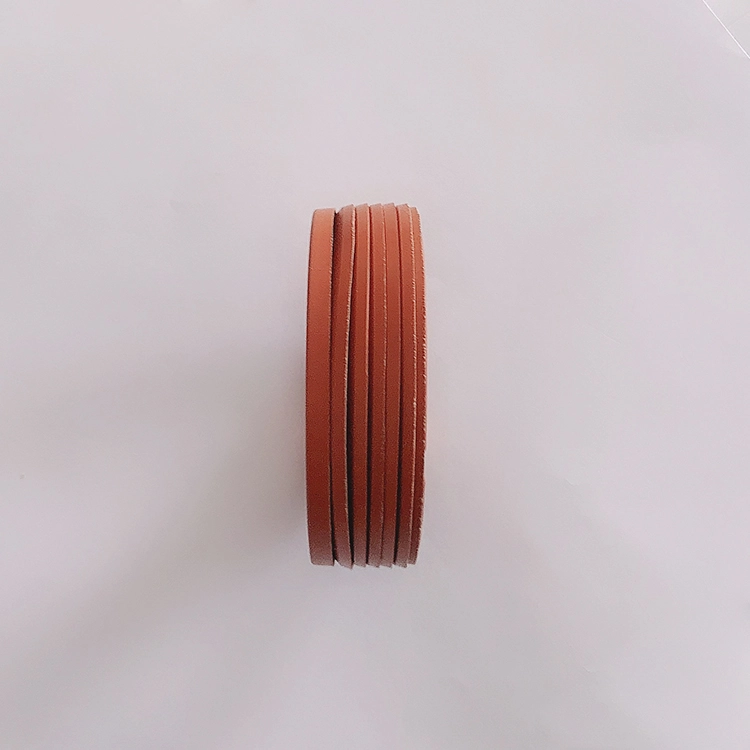

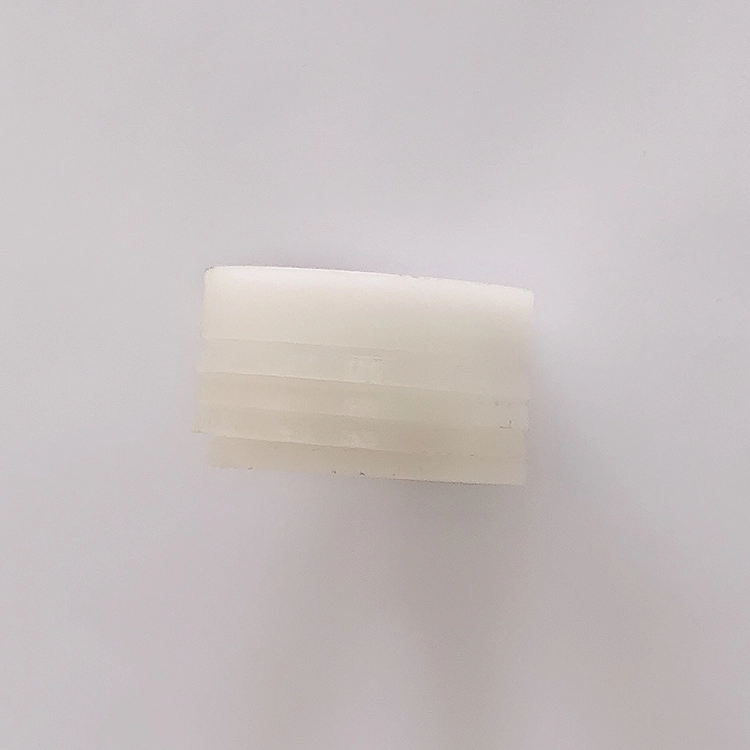

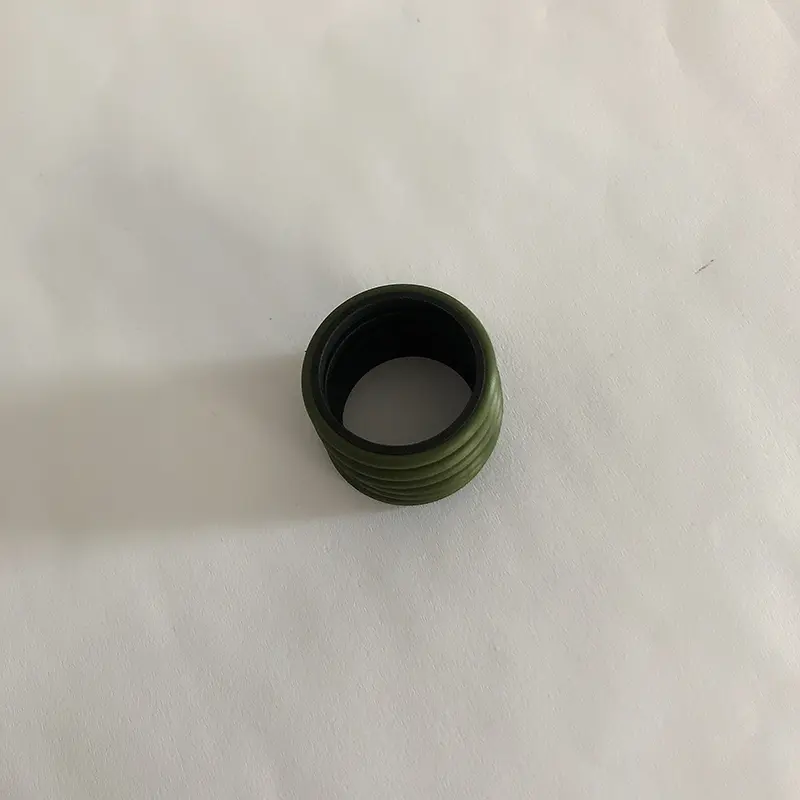

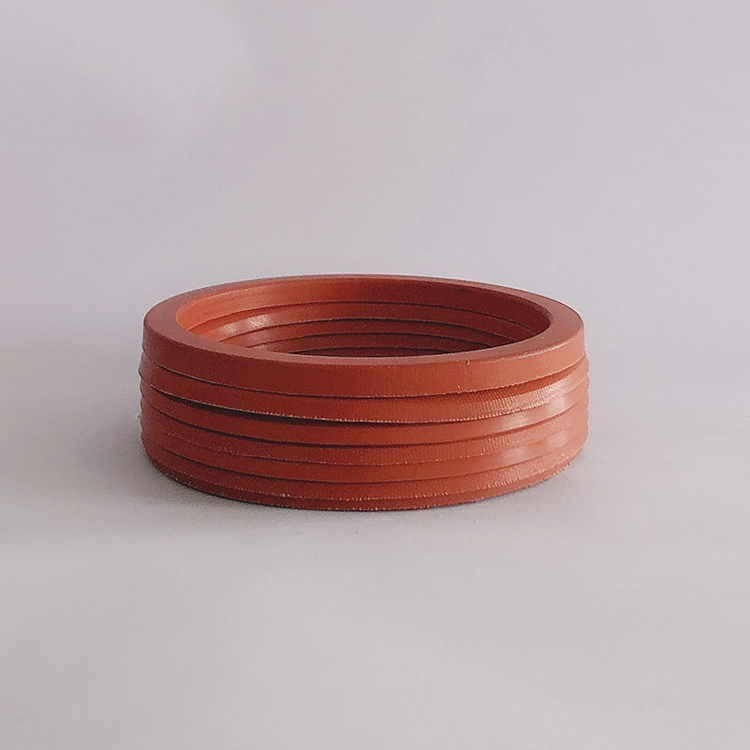

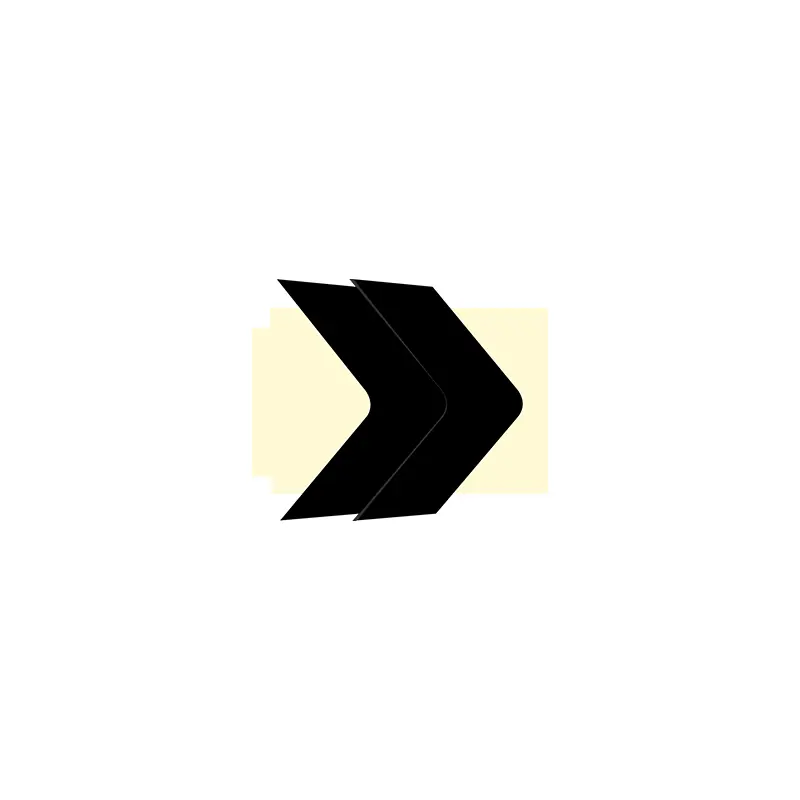

RC15 е составен од сет (повеќе од 3) прстени за запечатување во форма на V, прстен за притисок и прстен за поддршка и е погоден за хидраулично реципроцирање на еднонасочно запечатување на притисок. Маснотијата компатибилен со материјалот за запечатување мора да се примени за време на инсталацијата. Не може да се инсталира во интегрален (затворен) жлеб. Карактеристики:
1. Различни материјали се достапни, кои можат да бидат оптимално прилагодени за да одговараат на различни цели;
2. Може да се користи под сурови услови за работа и е погоден за скоро сите медиуми и груби услови;
3. Има долг животен век и може да се користи за подмачкувани заптивки без масло (разумен избор на материјал);
4. Запечатувањето и триењето може да се прилагодат со прилагодување на заптивката, а аксијалната големина може да се прилагоди со додавање или отстранување на прстенот за запечатување во форма V;
5. Може да работи ефикасно дури и ако квалитетот на површината на запечатување е слаб.

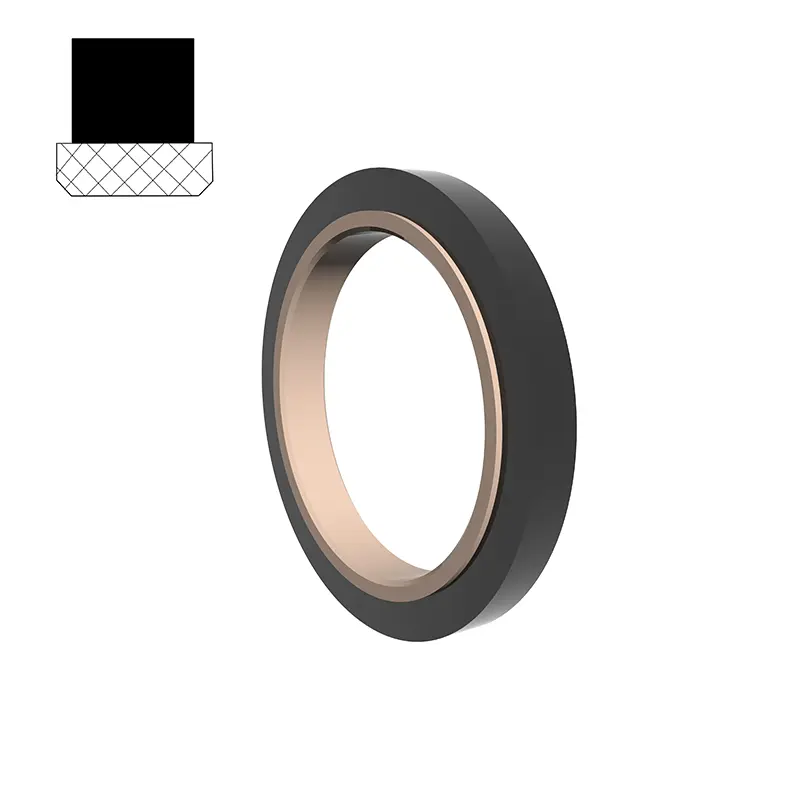

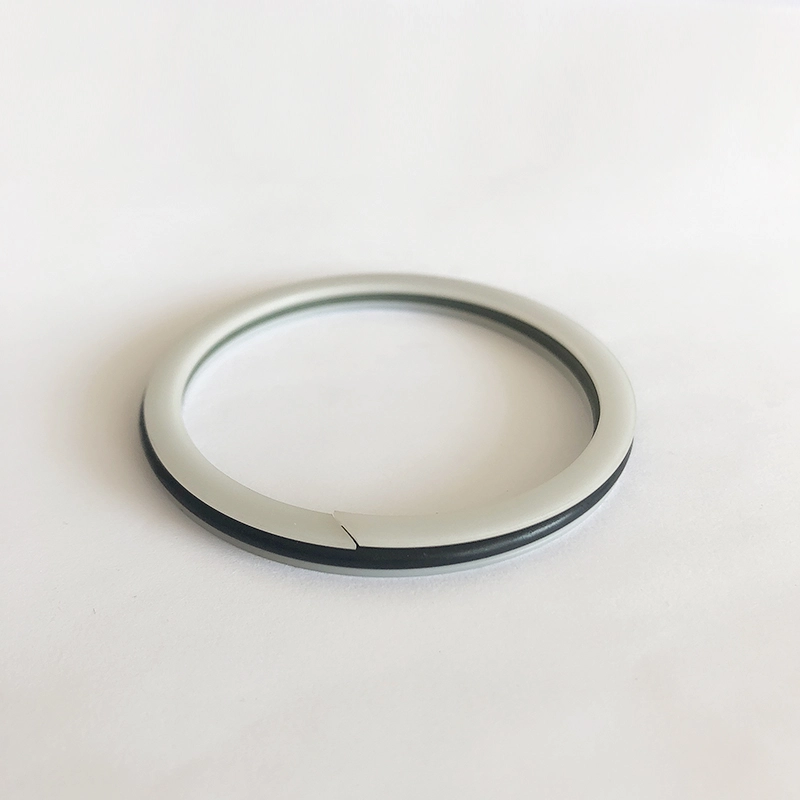

SPN е составен од исполнет прстен за запечатување на правоаголен PTFE и правоаголен гумен прстен, погоден за хидраулично и пневматско реципроцирање на двонасочно запечатување на притисок. Правоаголниот прстен обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Сплит (отворени) жлебови треба да се користат за дијаметар на шипката помалку од 30мм.
Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Хидраулични и пневматски заптивки со двојна употреба, може да се користат за запечатување на двонасочен притисок;
3. Висок живот, може да се користи за заптивки за подмачкување без масло;
4. Мал структурен простор, лесна инсталација и одржување;

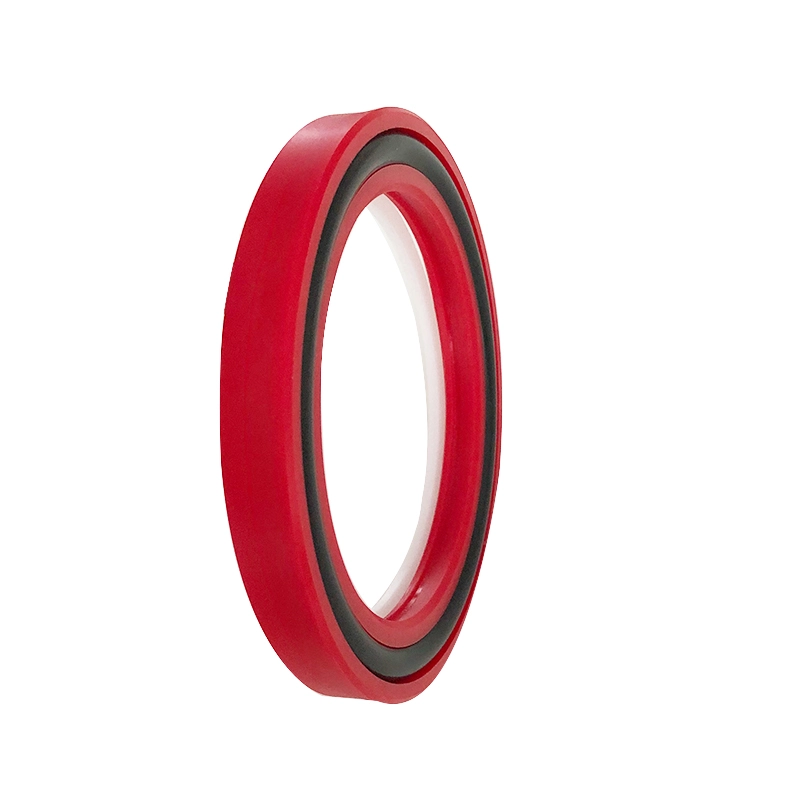

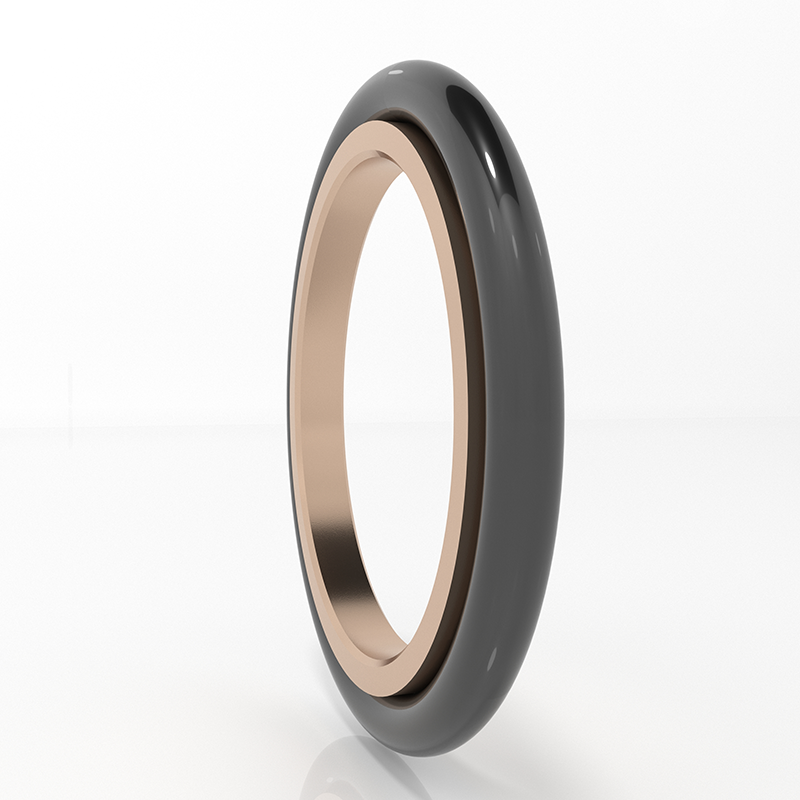

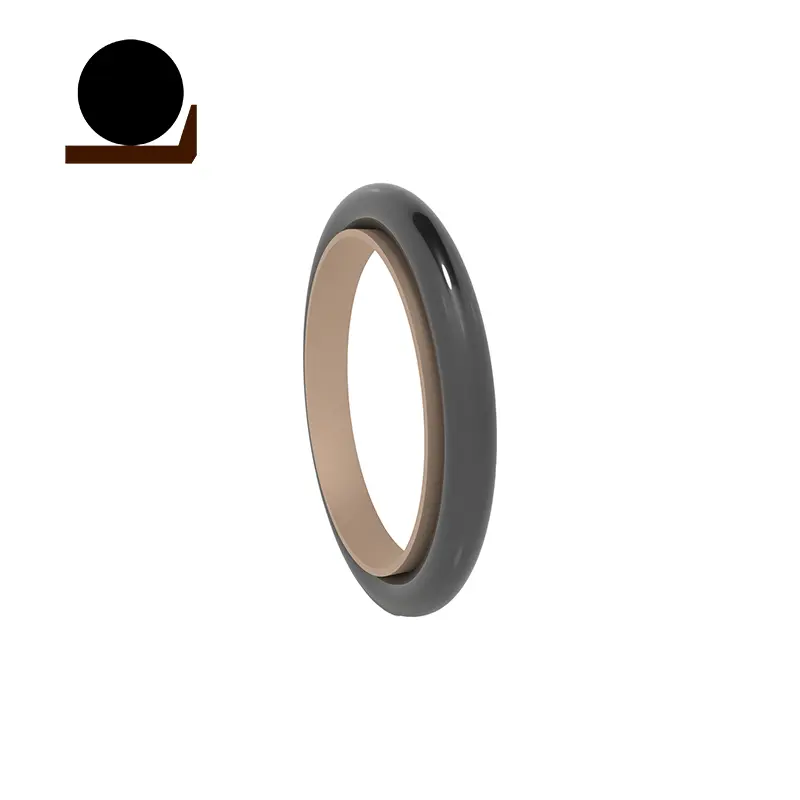

RC17 е погоден за хидраулично и пневматско запечатување на притисок на притисок. О-прстенот обезбедува радијална сила и го компензира абењето на прстенот за запечатување. Сплит (отворени) жлебови треба да се користат за дијаметар на шипката помалку од 30мм. Карактеристики:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Хидраулични и пневматски заптивки со двојна употреба, може да се користат за запечатување на двонасочен притисок;
3. Долг живот, може да се користи за заптивки за подмачкување без масло;
4. Мал структурен простор, лесна инсталација и одржување:

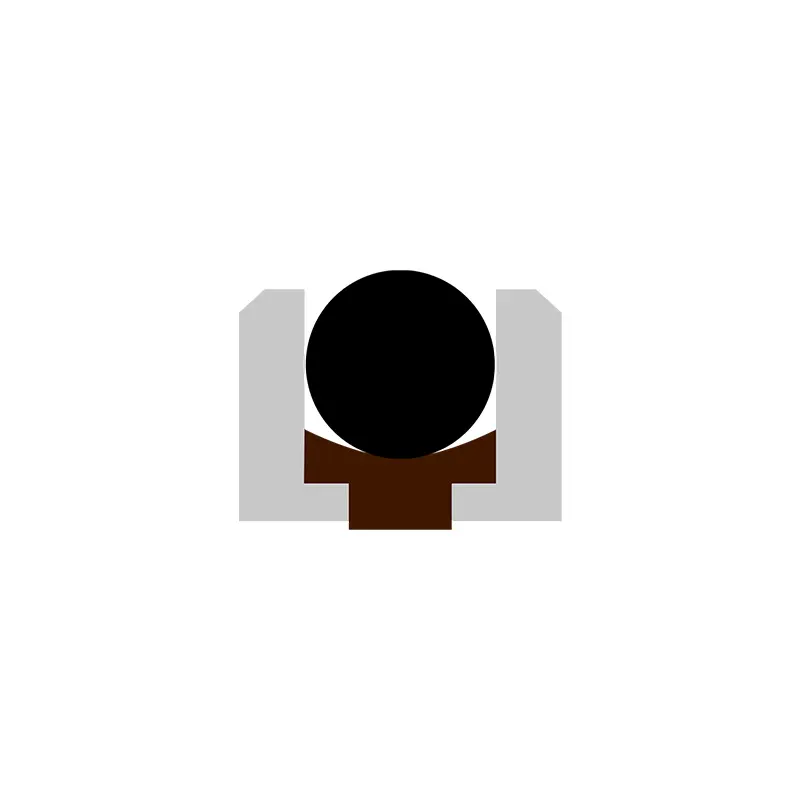

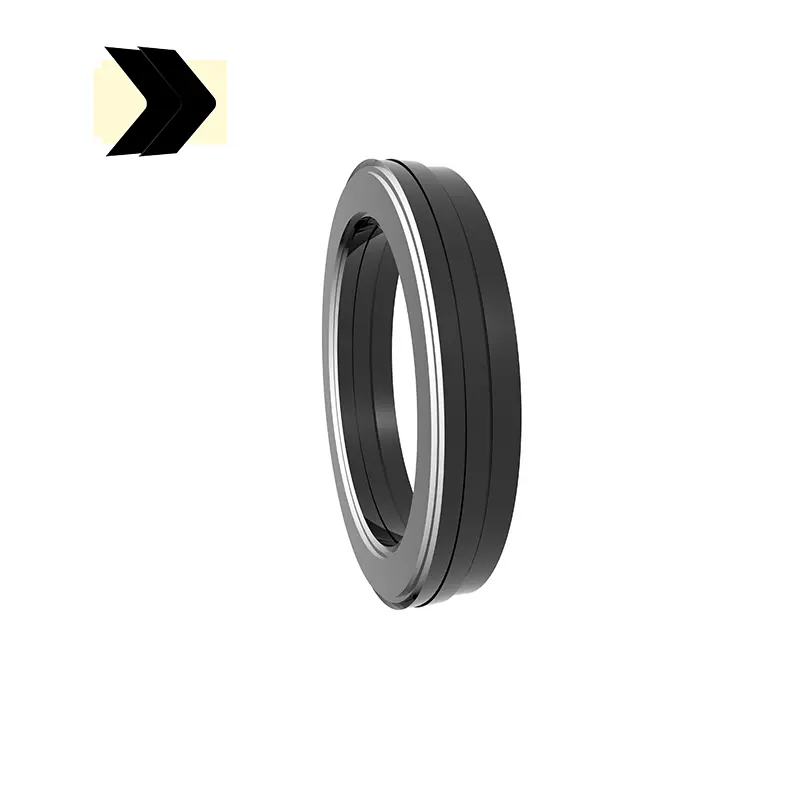

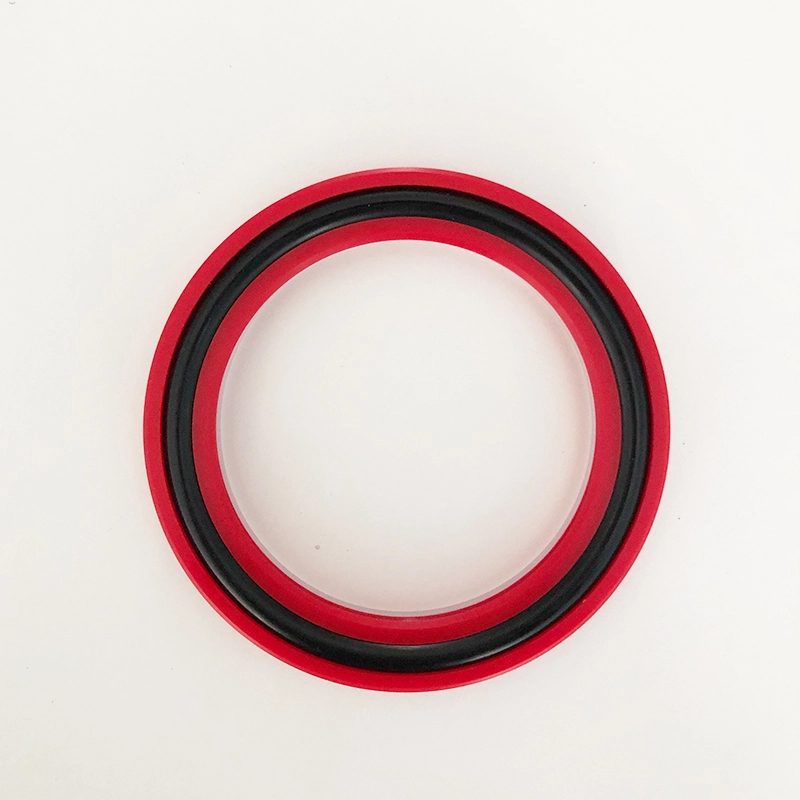

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no Притаен, итн. GGDI е составен од прстен за запечатување исполнет со PTFE, два прстени за пластична поддршка во форма на L и еластична сила О-прстен, и има карактеристики на добро запечатување, долг живот, ниско триење, без притаен, итн.

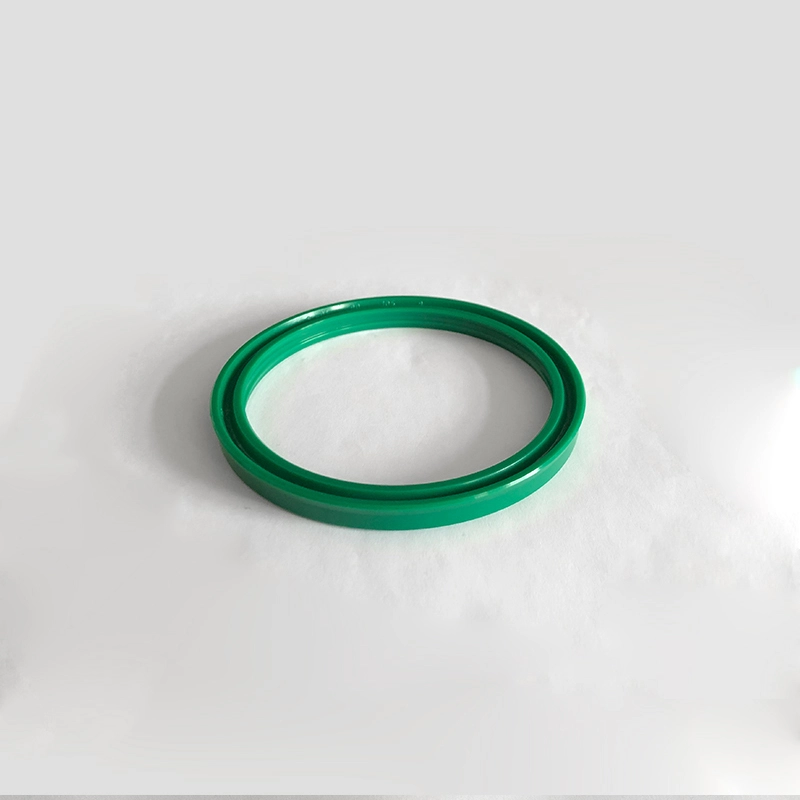

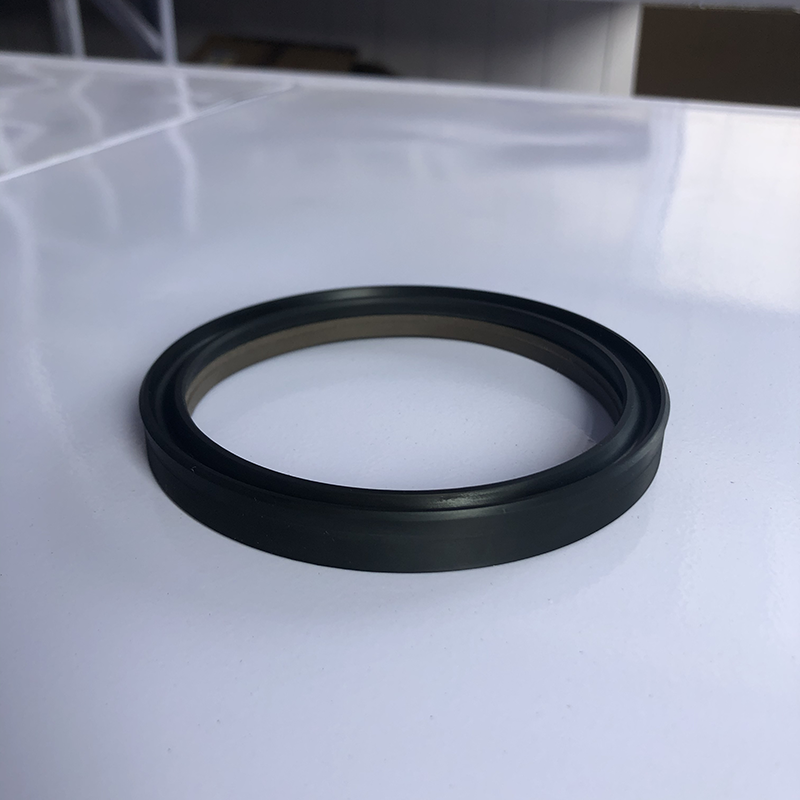

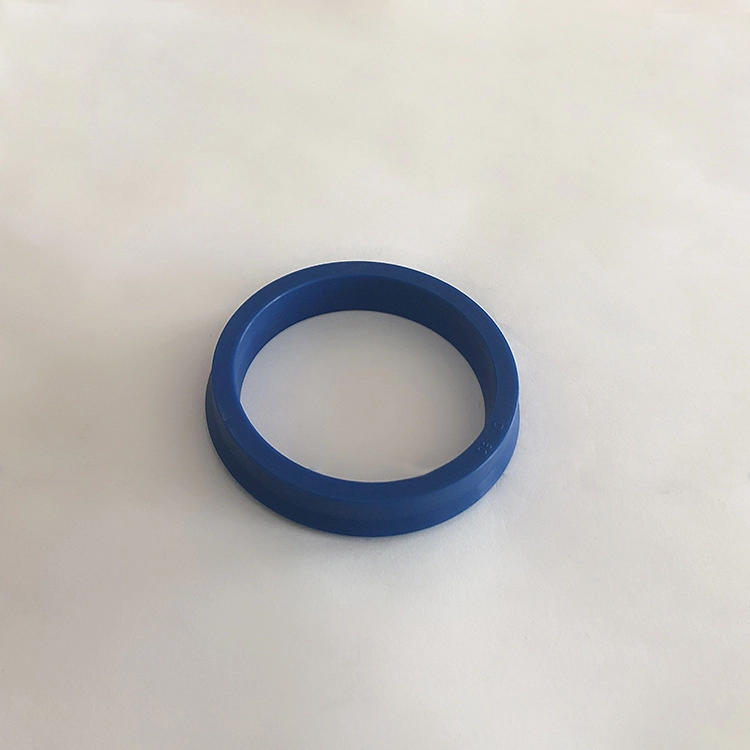

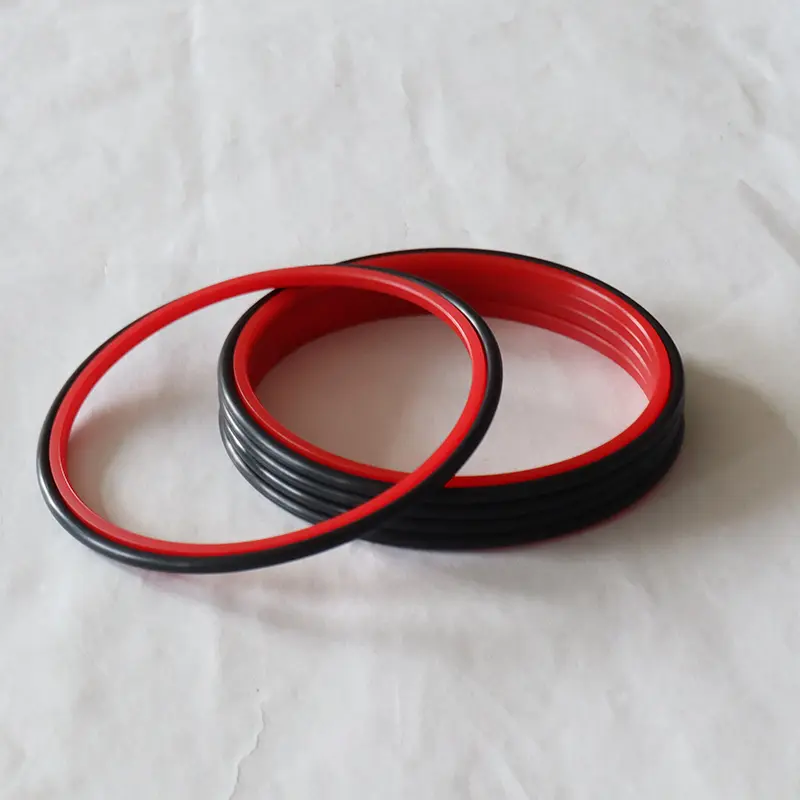

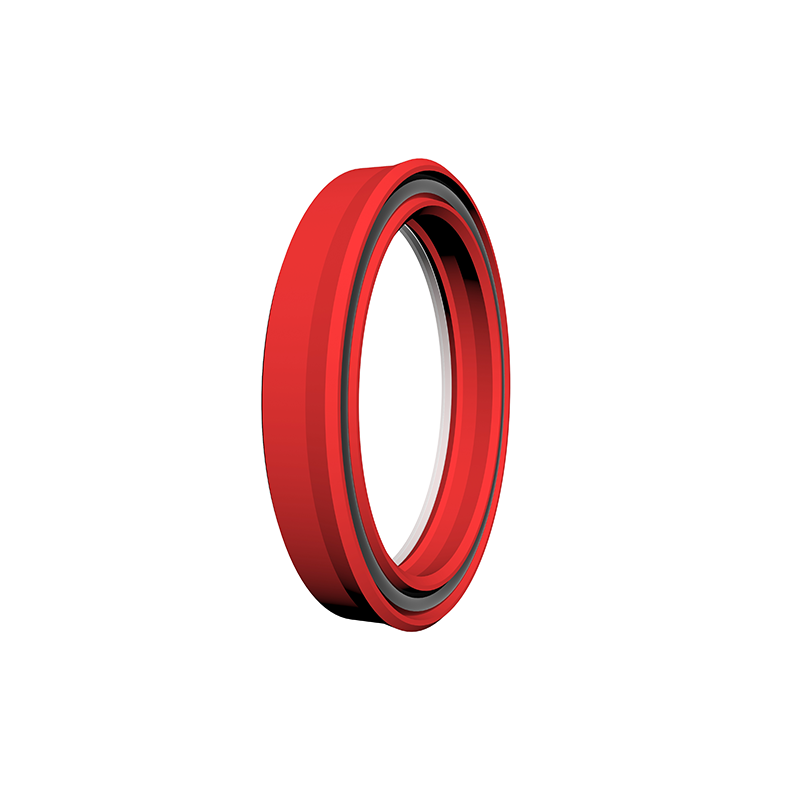

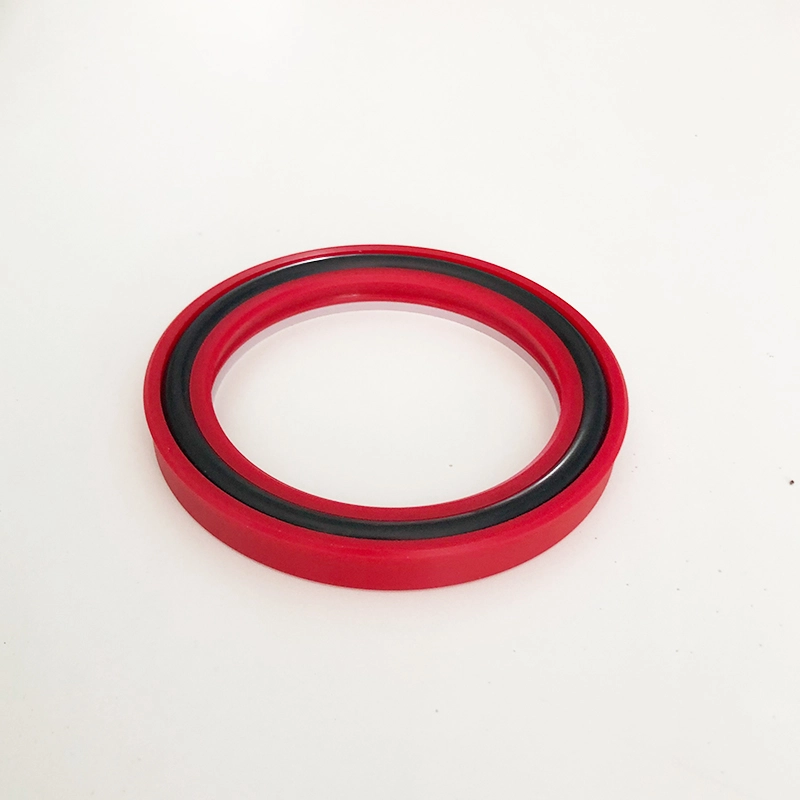

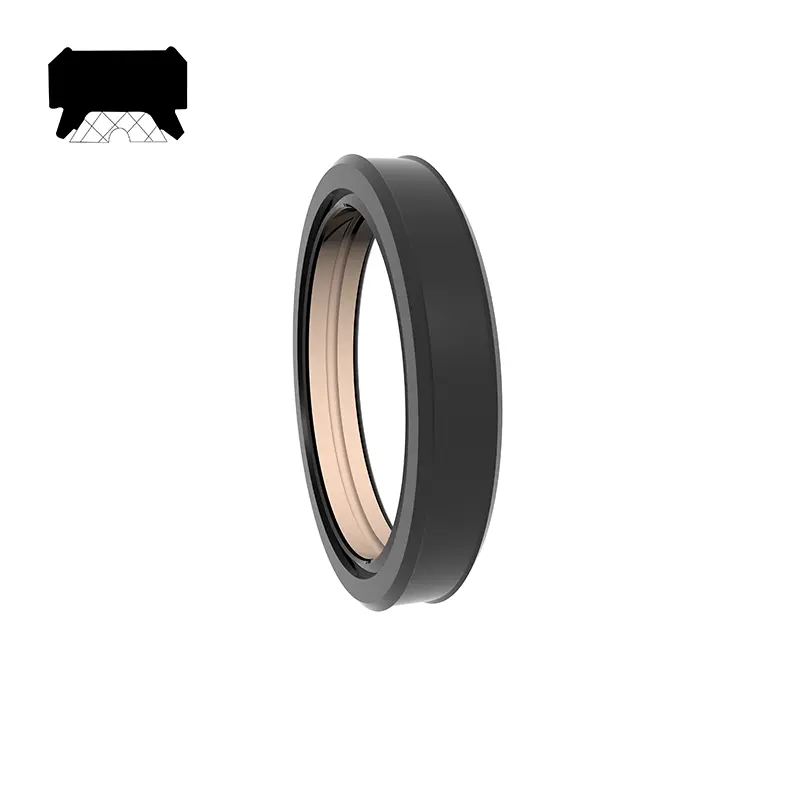

Прстенот за запечатување на типот БД е заптивка за клипни шипки, главно користени за запечатувачи, клипни шипки, машини за фалсификување и хидраулична опрема за опрема за одење. Карактеристики:
1. Нечувствителни на вибрациите на вибрациите и врвовите на притисокот
2. Добра способност за анти-екстракција
3. Подобро запечатување под никаква оптоварување и ниска температура
4. Погодно за груби услови за работа

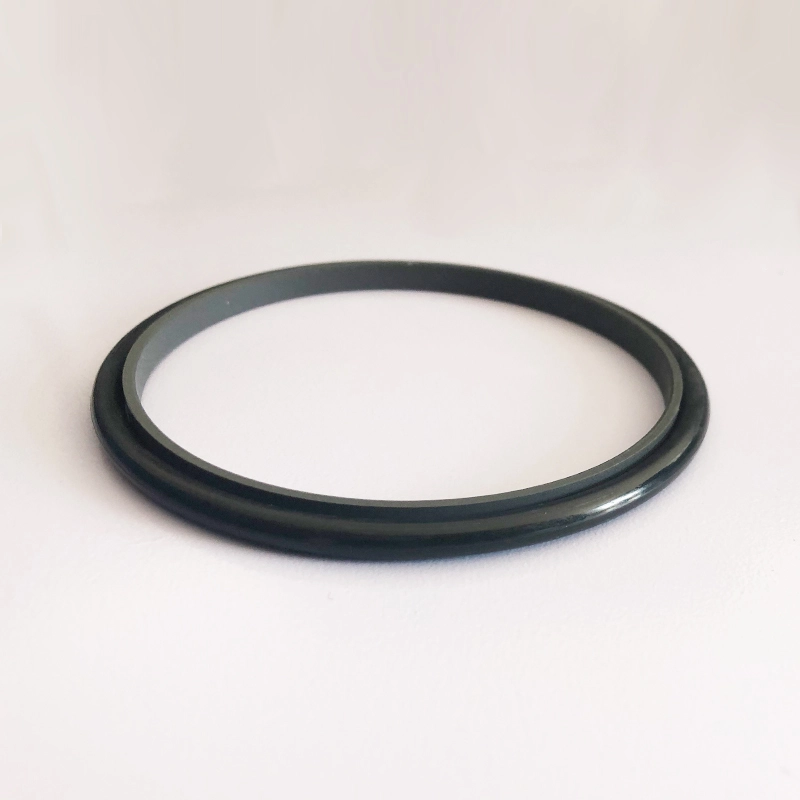

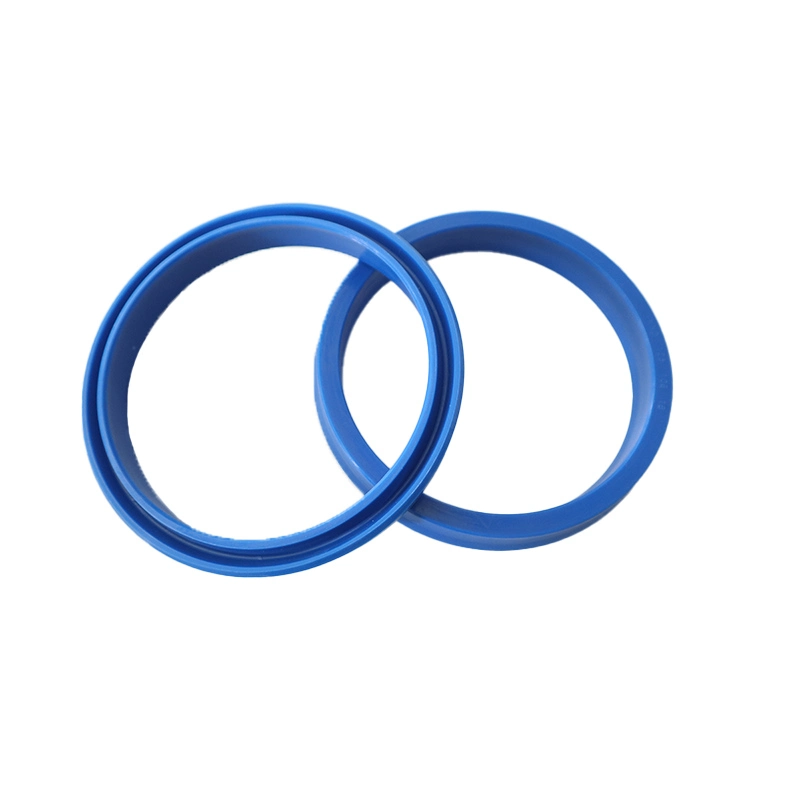

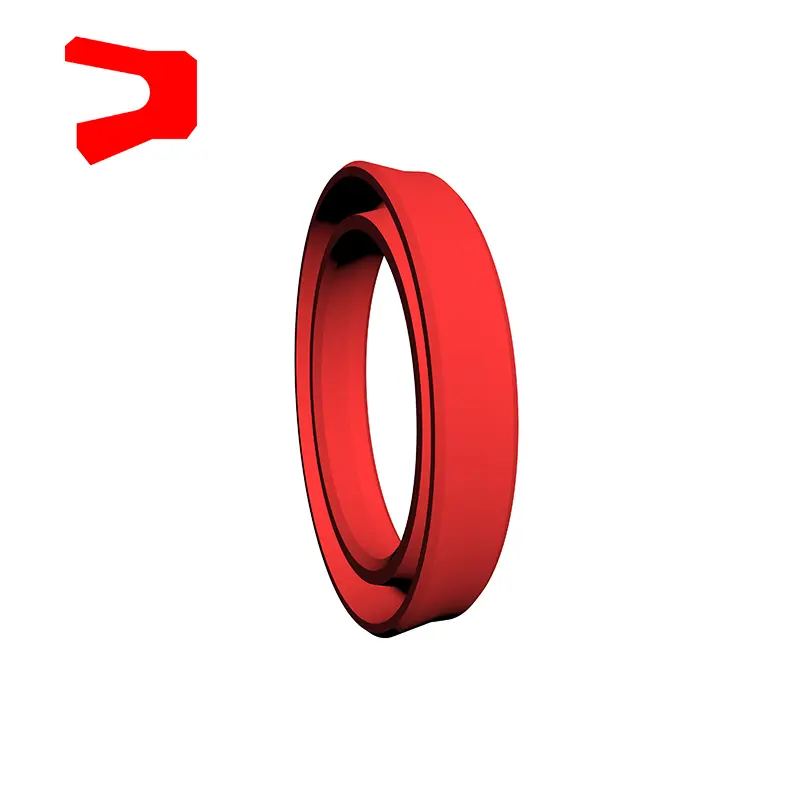

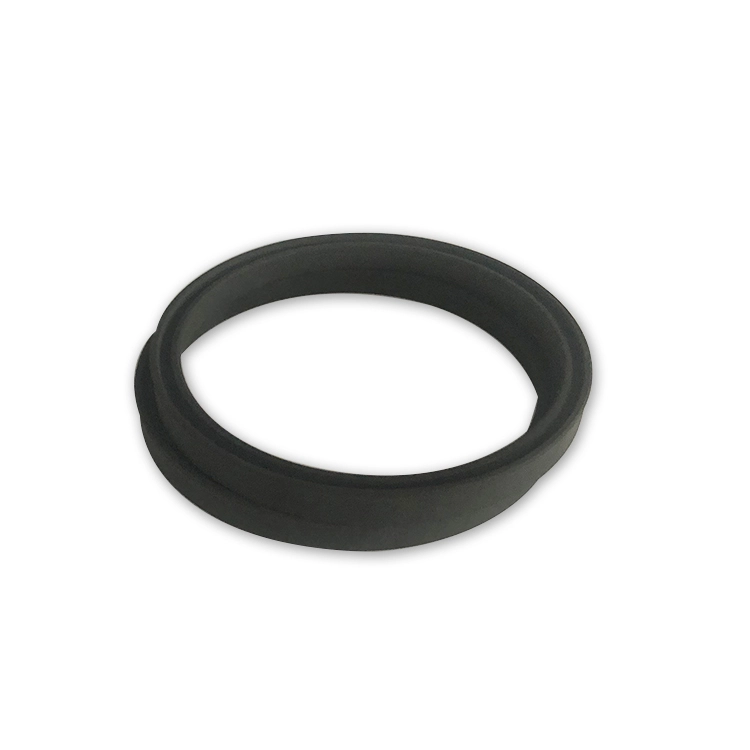

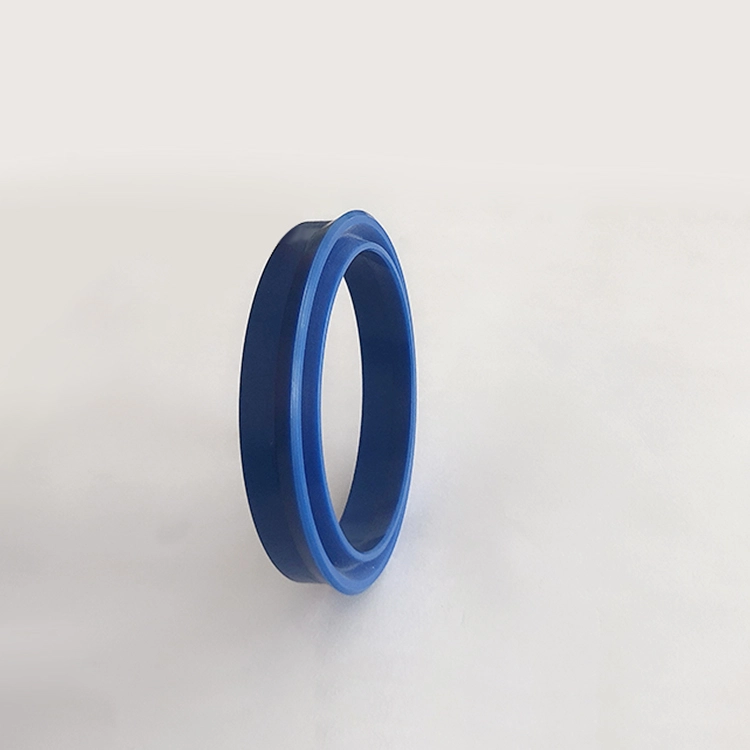

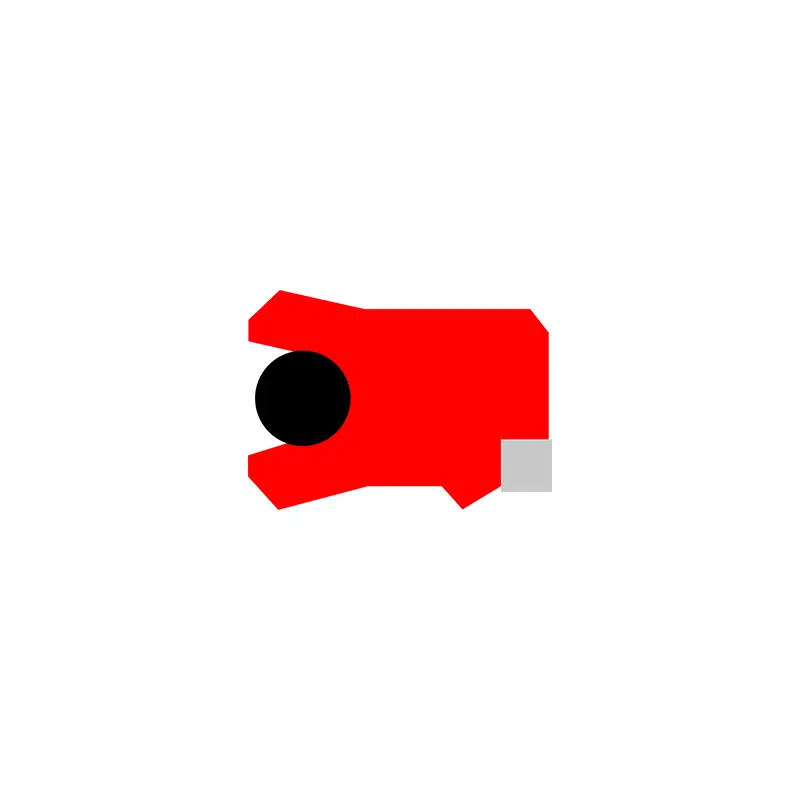

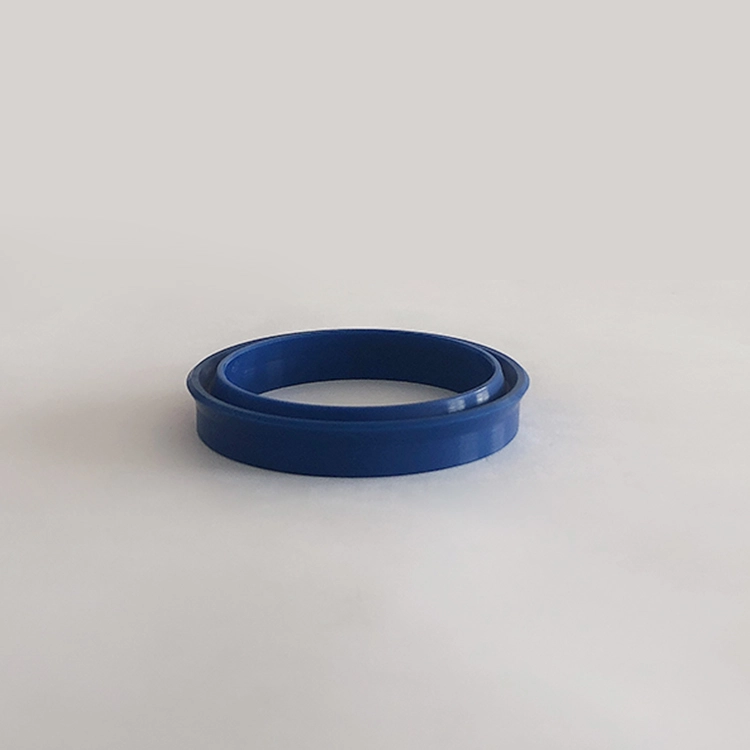

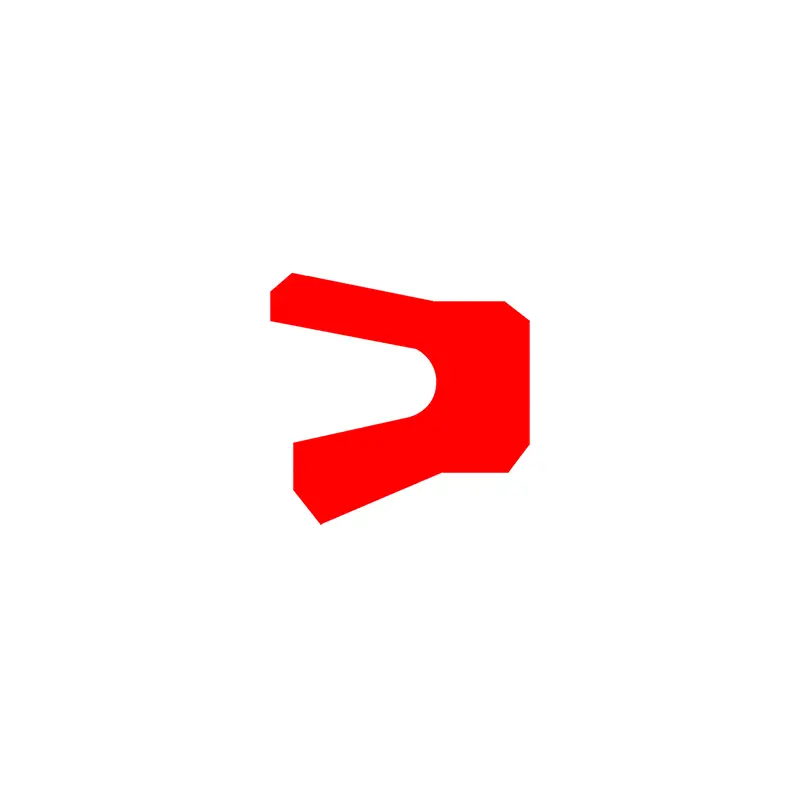

Прстенот за заптивка на типот YXD за вратило е асиметрична заптивка специјално користена на шипката на клипот. Погоден е за еднонасочно запечатување на хидрауличното возвратно движење и има добри перформанси за запечатување. Кога се користи под 12 ~ 32mpa, на потпетицата е потребен прстен за задржување. Groove е во согласност со стандардот JB/ZQ4265-97. Неговите карактеристики:
1.. Применливо за светлосни товари и средни оптоварувања;
2. Добра изведба на запечатување и за заптивки со висок притисок и со низок притисок;
3. Различни материјали се достапни, а перформансите на средниот отпор е пообемна;
4. Едноставна структура и лесна инсталација и одржување.

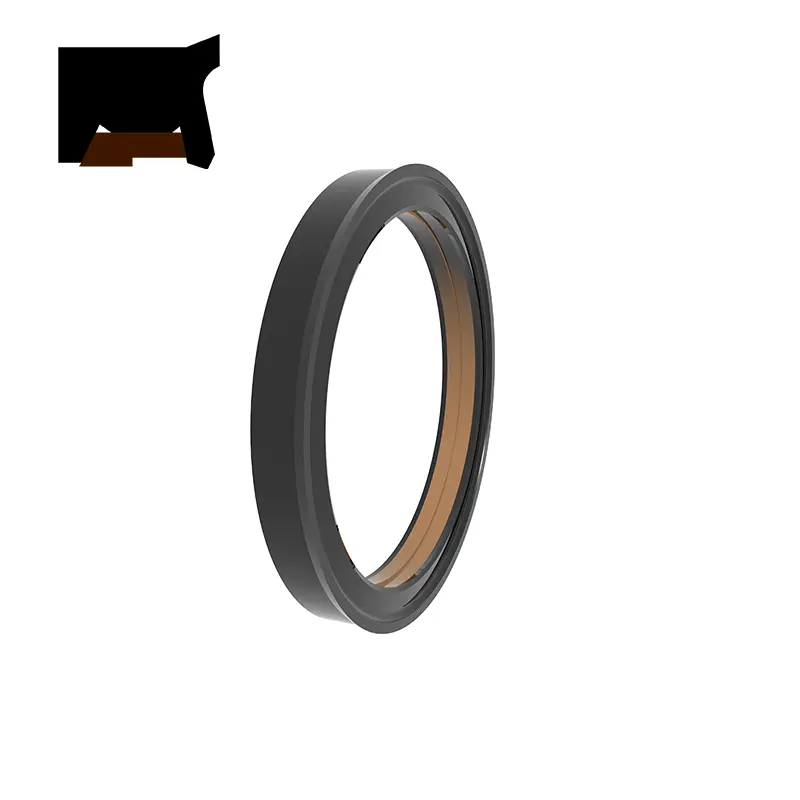

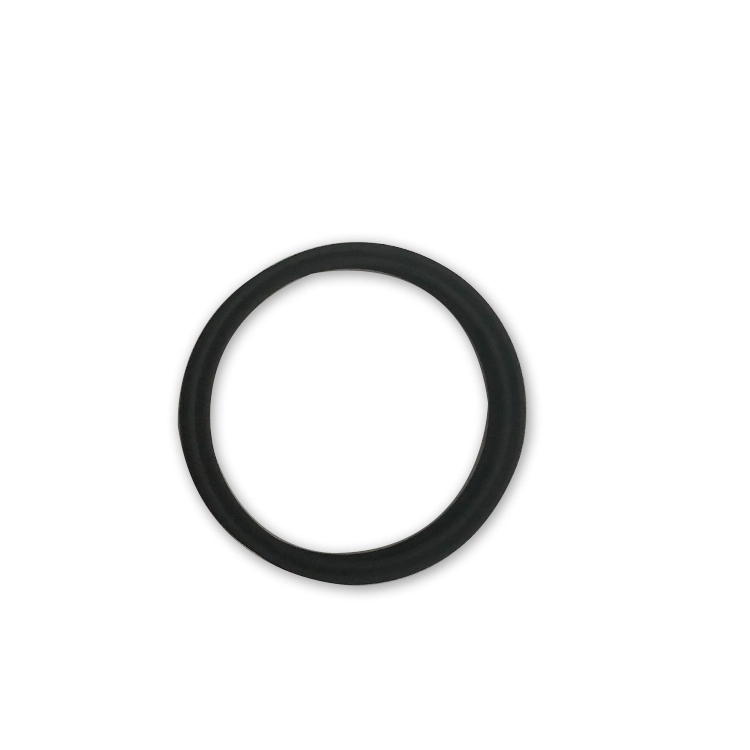

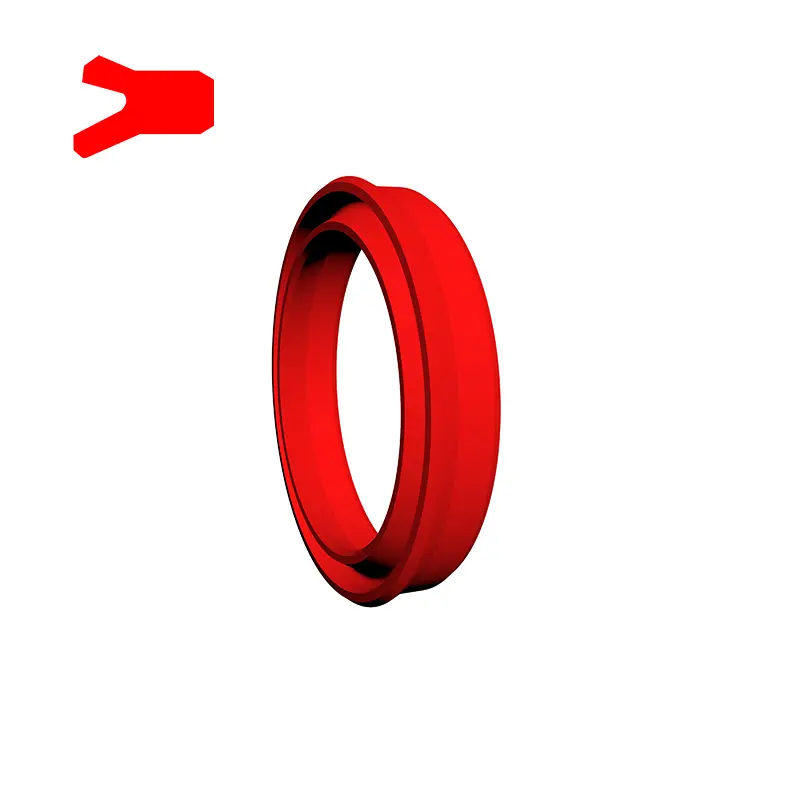

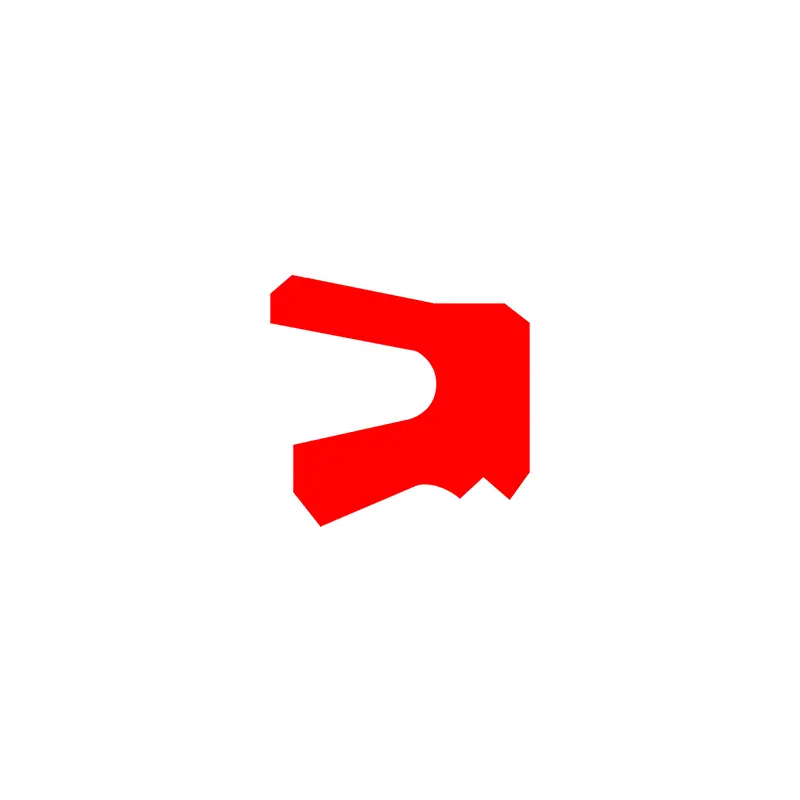

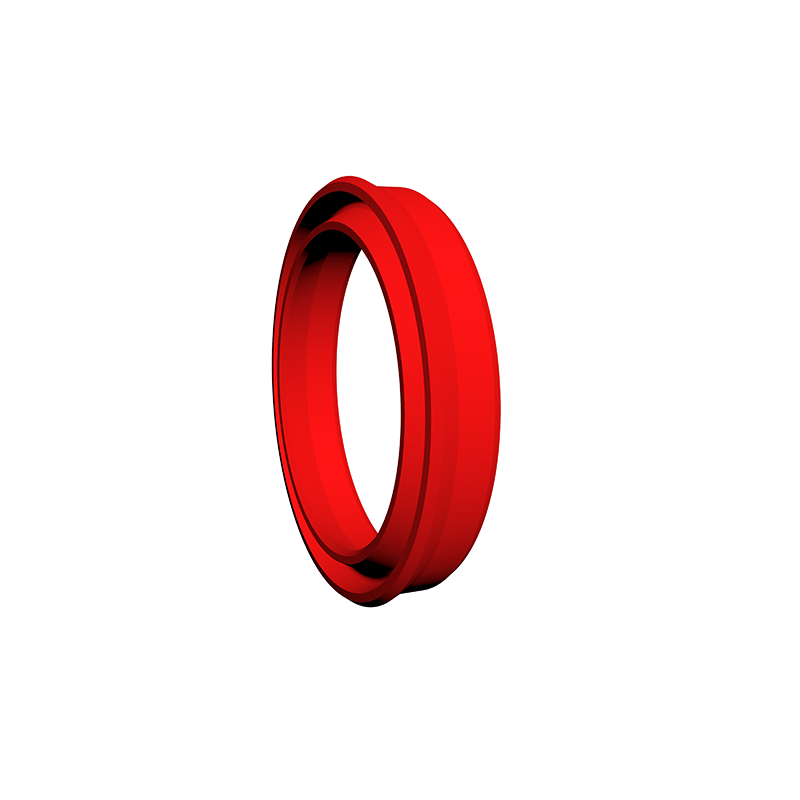

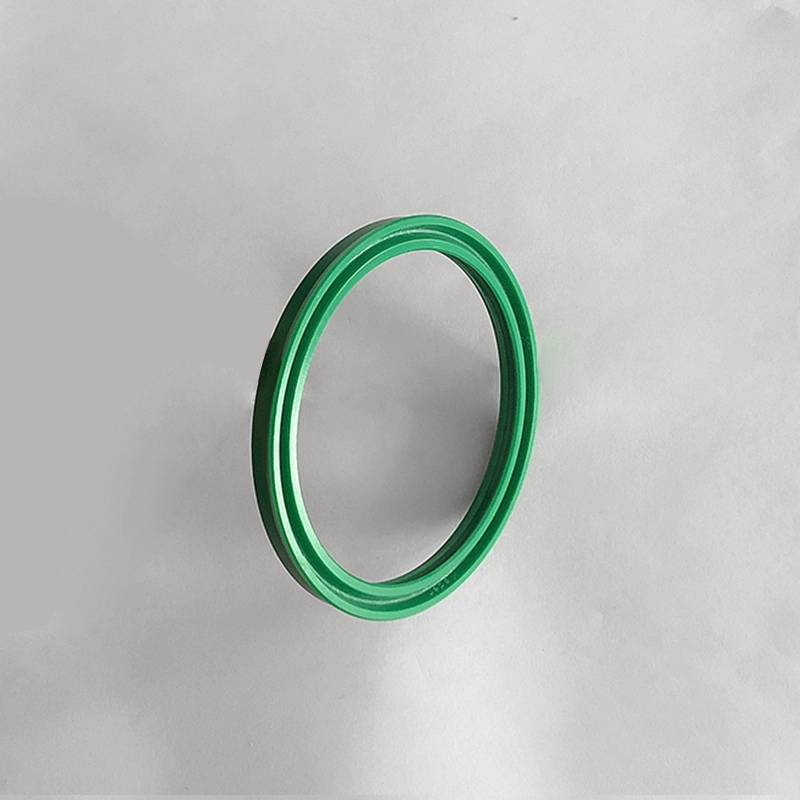

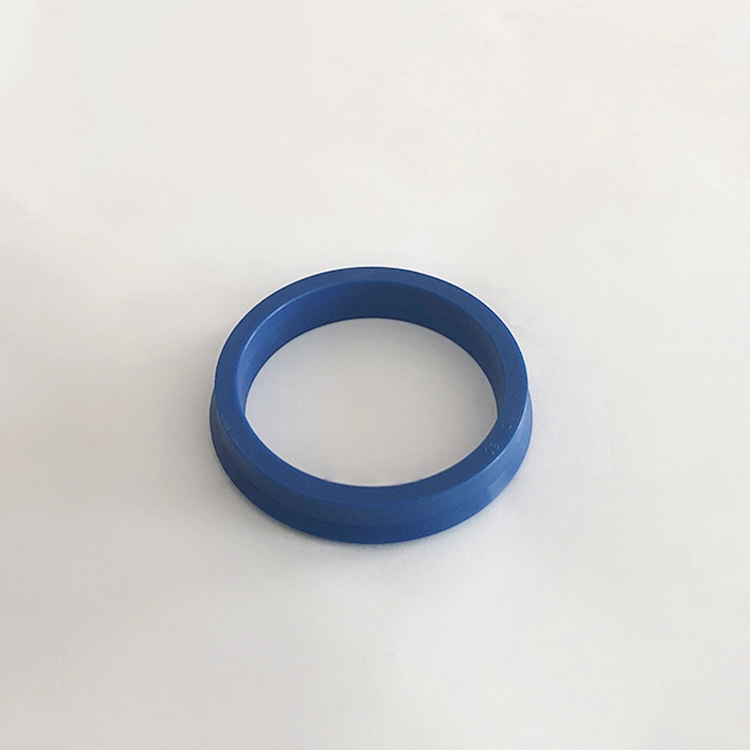

Rcur заптивка прстенот е асиметричен заптивка специјално користен на клипната шипка, погоден за еднонасочно запечатување на хидрауличното возвратно движење, со добри перформанси за запечатување. Жлебот е во согласност со стандардот ISO5597. Се користи како помошна заптивка во системот за запечатување. Неговите карактеристики:
1. Добра статичка и динамична изведба на запечатување;
2. Силна преостаната способност за обновување на нафта под динамични услови;
3. Едноставна структура и лесна инсталација и одржување.

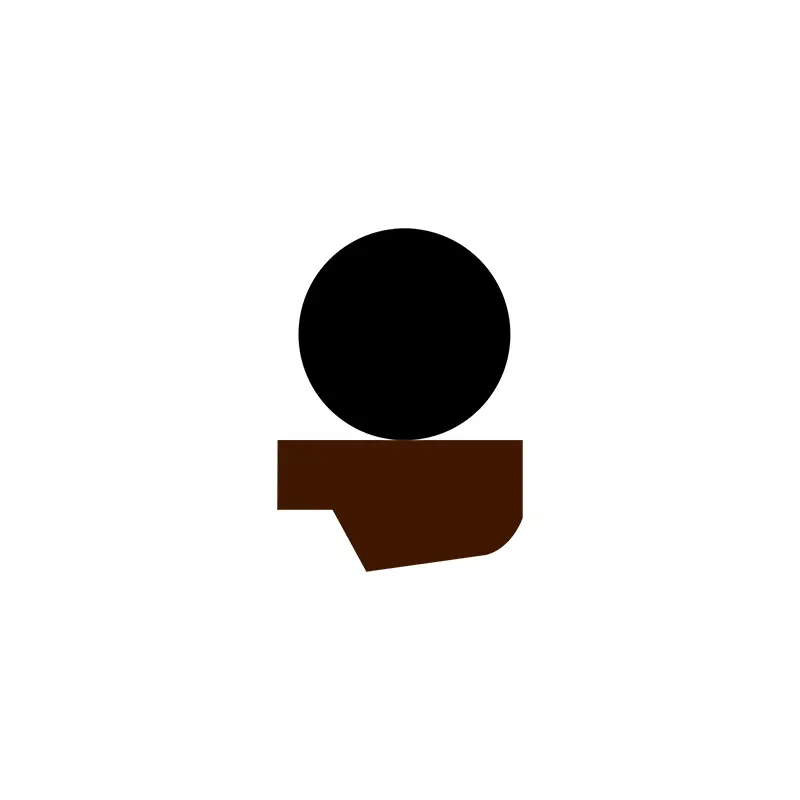

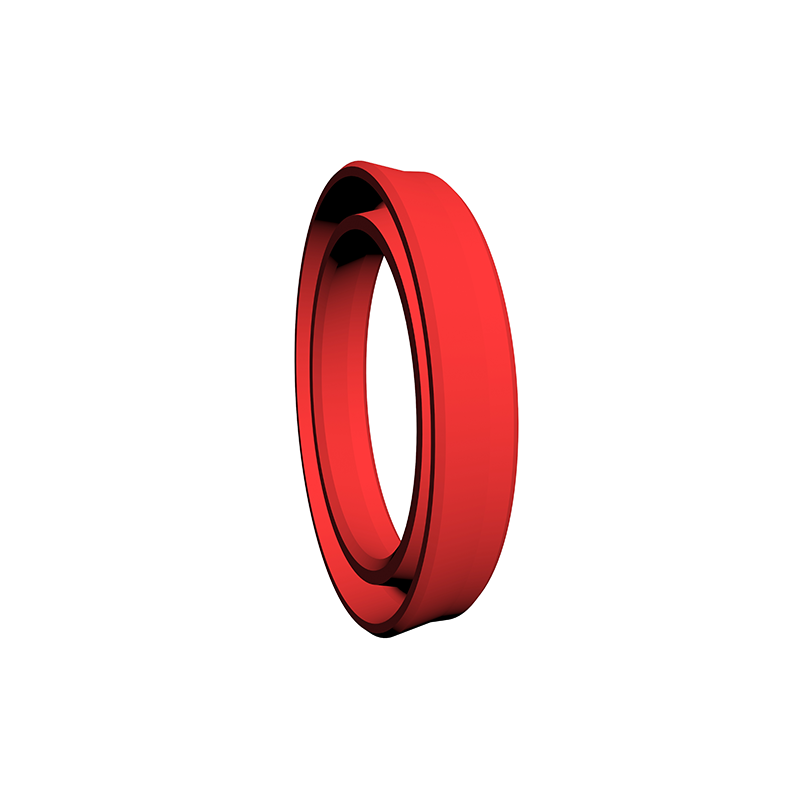

Прстенот на заптивката RCUSR е асиметричен заптивка специјално користен на клипот, со помошна усна од внатрешната страна на прстенот за запечатување. Погоден е за еднонасочно запечатување на хидрауличното возвратно движење и има добри перформанси за запечатување. Жлебот е во согласност со стандардот ISO5597. Може да се користи сам или како помошен заптивка во системот за запечатување. Неговите карактеристики:
1. Добра статичка и динамична изведба на запечатување;
2. Ниско триење, мазно движење, силна способност за обновување на преостаната нафта во динамични услови;
3. Едноставна структура и лесна инсталација и одржување.
Карактеристики и апликации на производи:
Избор на материјал
1. Може да се изберат материјалите за поддршка на О-прстенот: R01 нитрилна гума (NBR), RO2 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: PTFE2, PTFE3, PTFE4, PU, итн.
Избор на материјали RC15
1. Материјал за прстен на притисок: Политетрафлуороетилен, нитрилна крпа, флуороруберска крпа, најлон, полиоксиметилен
2. Материјал V-прстен: Политетрафлуороетилен, нитрилна гума, нитрилна крпа, флуороруб, флуорорупбер крпа, полиуретан
3 МАТЕРИЈА ЗА ПОДДРШКА РИНГ: Нитрилна крпа, флуороруберска крпа, најлон, полиоксиметилен, политетрафлуороетилен
Полиуретан за избор на материјал RCUR (PU)
Пример за нарачки
Модел за нарачки RC11-40X55.1x6.3-PTFE3-R01
Модел за нарачки RC11-B-40X55.1x6.3-PTFE3-R02
Дијаметар на моделот-прачка x Groove Дијаметар x Groove Shipth PTFE3-модифициран PTFE материјал код R01, R02-O-прстен Материјал
Модел на нарачка RC12-40X55X7.5-PTFE3-R01
Дијаметар на моделот-прачка x Groove Дијаметар x Groove Shipth PTFE3-модифициран тетрафлуороетилен материјал код R01-ректангуларен код за материјал за прстен
Модел на нарачка RC13-80-PTFE3-R01 или SPNC-80-PTFE3-R01
Код за материјал RC13/SPNC-модел 80-шефта D PTFE3-PTFE код за материјал R01-O-прстен Материјал
Модел на нарачки RC14-80-PTFE3-R01
RC14-Model 80 Diameter Didemeter D PTFE3-PTFE код за материјал R01-O-прстен код за материјал
RC15
| Модел | Материјал | Применлив опсег | Запечатување |
| RC15-A | V-прстен: NBR крпа, прстен за притисок, прстен за поддршка: NBR крпа/PA/POM/PTFE | Нормална температура, висок притисок | Добро |
| RC15-B | V-прстен: FKM крпа, прстен за притисок, прстен за поддршка: FKM крпа/ptfe | Висока температура, висок притисок | Добро |
| RC15-C | V-прстен: NBR, прстен за притисок, прстен за поддршка: NBR крпа/PA/POM/PTFE | Нормална температура, среден и низок притисок | Одлично |
| RC15-D | V-прстен: FKM, прстен за притисок, прстен за поддршка: FKM крпа/ptfe | Висока температура, среден и низок притисок | Одлично |
| RC15-E | V-прстен: NBR+NBR комбинација на крпа, прстен за притисок, прстен за поддршка: NBR крпа/PA/POM/PTFE | Нормална температура, среден и висок притисок | Многу добро |
| RC15-F | V-прстен: FKM+FKM комбинација на крпа, прстен за притисок, прстен за поддршка: FKM крпа/PTFE | Висока температура, среден и висок притисок | Многу добро |
| RC15-G | V-прстен, прстен за притисок, прстен за поддршка: PTFE1/PTFE2/PTFE3/PTFE4 | Корозивни медиуми со висока температура и висок притисок | Нормално |
| RC15-H | V-прстен: PU, прстен за притисок, прстен за поддршка: PU/PA/POM/PTFE | Нормална температура, среден и висок притисок | Многу добро |

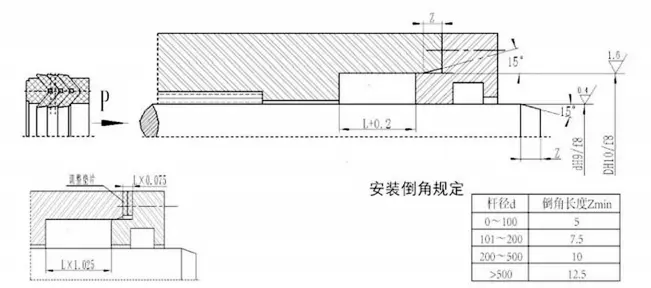

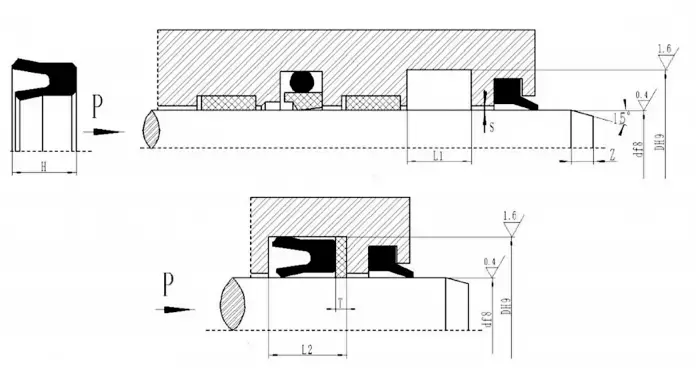

Нарачување на пример RC15-A-40X55X22.5RC15-A-MODEL DXDXL Прописи за инсталација на Chamfer
| Дијаметар на шипка г. | Должина на комората Змин |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| 500 ＞ | 12.5 |
Комбинираната заптивка во форма V може да ја постигне најдобрата состојба на запечатување и триење со прилагодување на аксијалната големина на заптивката. Првичното абење по долгорочно работење може да се прошири со прилагодување на аксијалната големина. Се препорачува прилагодливата аксијална големина на шуплината за запечатување да биде дизајнирана да биде 1.025L, а износот на прилагодување е 7,5%L.
Spn
Нарачајте модел SPN-D*D*L-PTFE3-R01 Дијаметар на шипка*
SPN модел PTFE3-модифициран PTFE материјал код R01-ректангуларен код за материјал
RC17
Нарачајте го моделот RC17-D*D*L-PTFE3-R01 Дијаметар на шипка*
Gtd
Tdmi
Ggdi
Бд
Нарачајте модел BD40*55*11.4 Дијаметар на шипката × Дијаметар на жлебот × Висина на заптивката
Yxd
Нарачајте модел YXD63X75X14 -R01 Дијаметар на прачка × Дијаметар на жлебот × Висина на заптивката - код на материјалот
Rcur
Нарачајте модел RCUR63X73 × 10 дијаметар на шипката × дијаметар на жлебот × висина на заптивката
Нарачајте модел RCUSR63X73X6 Дијаметар на шипката × Дијаметар на жлебот × Висина на заптивката
Спецификации

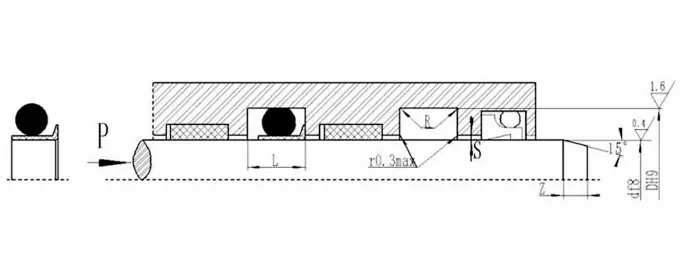

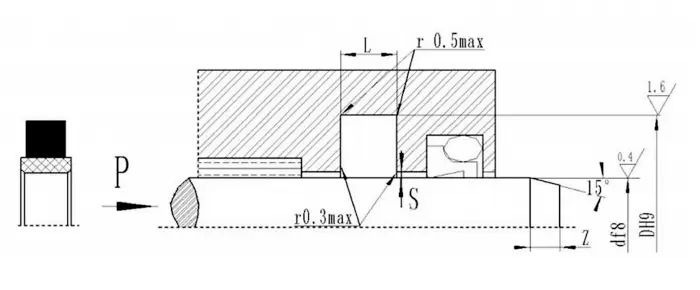

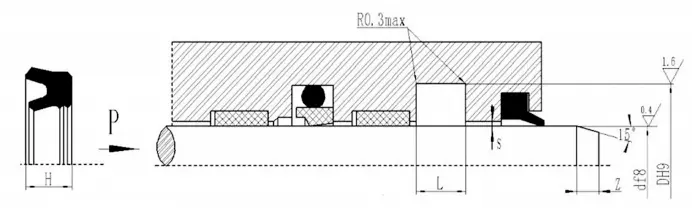

| Национален стандард RC11 (може да произведе производи со која било големина во табелата за спецификации) | |||||||||
| Стандарден тип D F8 RC11 RC11-B |
Светло оптоварување d f8 RC11-Q RCI1-B-Q |
Тежок товар d f8 RC11-Z RC11-B-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Радијална дозвола сmax | Тркалезни агли RМакс |
Шафер Zмин |

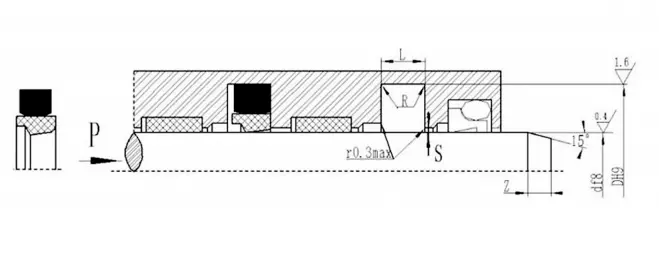

Дијаметар на жицата О-прстен Д.O | |
| 0 ~ 20Mpa | 20-40mpa | ||||||||
| 3 ~ 7,9 | 8 ~ 18.9 | - | Д+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7,9 | Д+7,5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | Д+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | Д+15,5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | Д+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | Д+24,5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | Д+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | Д+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Опсег на дијаметар на шипката Д f8 |
Дијаметар на жлебот DH9 |
Ширина на жлебот L+0.2 |
Радијална дозвола сМакс | Тркалезни агли RМакс |
Шафер Zмин |
|
| 0 ~ 20Mpa | 20 ~ 40MPa | |||||
| 20 ~ 39.9 | Д+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | Д+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | Д+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | Д+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | Д+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | Д+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | Д+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| Белешка: За притисоци> 40 MPa, Smax на коренот на заптивката ја користи толеранцијата на вклопување H8/18. | ||||||

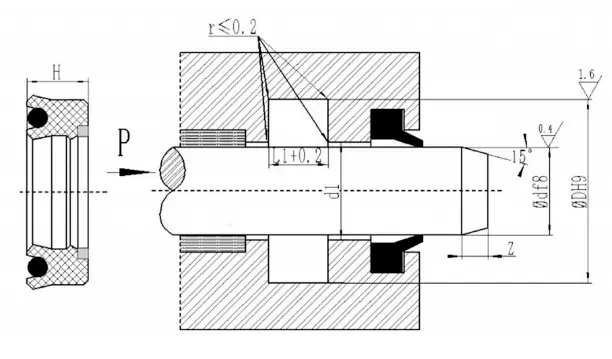

| Опсег на дијаметар на вратилото Д f8 |
Дијаметар на жлебот d H9 | Ширина на жлебот L+0.2 |
Заоблени агли RМакс |
Радијална дозвола Smax |
Шафер Zmin |
Дијаметар на жица О-прстен dO |
|
| За хидраулична употреба | За пневматско и хидраулично ниско триење | ||||||
| 3 ~ 10 | Д+3 | Д+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | Д+4 | Д+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | Д+6 | Д+6,6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | Д+10 | Д+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | Д+15 | Д+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Опсег на дијаметар на вратилото Д f8 |
Дијаметар на жлебот D H9 |
Ширина на жлебот Л.+0.2 | Заоблени агли RМакс |
Радијална дозвола S |
Шафер Z |
Дијаметар на жица О-прстен dO |
| 8 ~ 17 | Д+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | Д+6,6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | Д+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | Д+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Белешка: За дијаметар на вратилото ≤ 30мм, се препорачува отворен жлеб. | ||||||

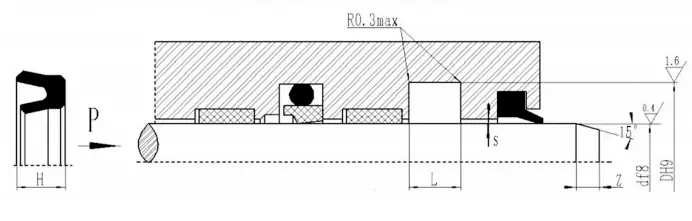

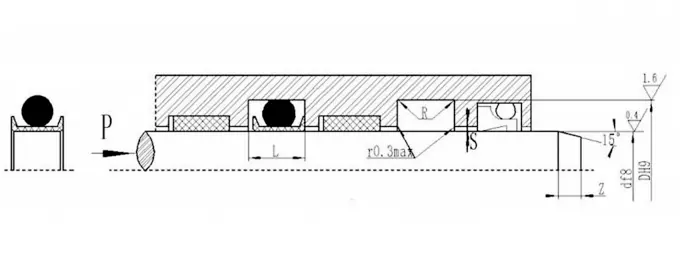

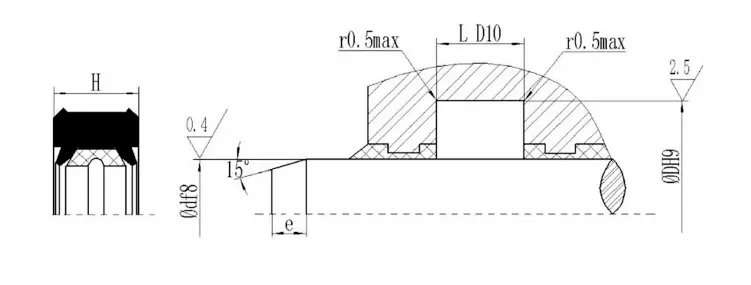

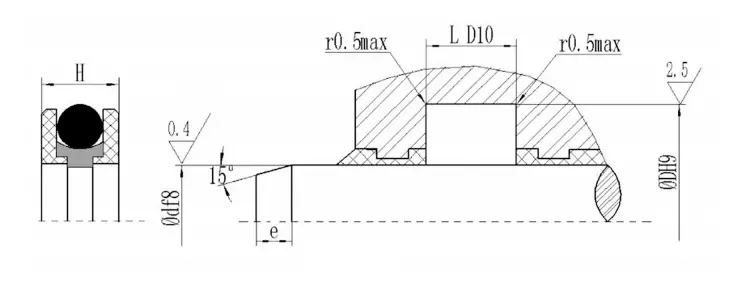

| Димензии на инсталација | Должина на комората | |||||
| Дијаметар на шипка df8 | Надворешен дијаметар на жлебот DH9 | Ширина на слотот L D10 | Висина на заптивката Ч |
|
Опсег на дијаметар на шипката | Должина на комората е |
| 20-56 | Д+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | Д+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | Д+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|

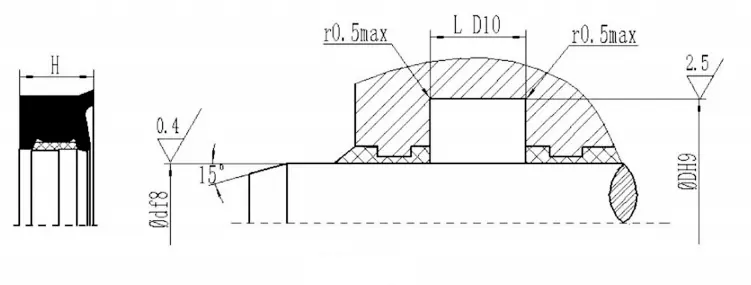

300-650 | 15 |
| Димензии на инсталацијата должина на комората | ||||||
| Дијаметар на шипка df8 | Надворешен дијаметар на жлебот DH9 | Ширина на слотот L D10 | Висина на заптивката Ч |
|
Опсег на дијаметар на шипката | Должина на комората е |
| 20-39 | D+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | Д+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | Д+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | Д+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | Д+30 | 15 | 14.5 |
|
|
|
| > 600 | Д+40 | 20 | 19.5 |
|
|
|
| Притисок/MPa | Екстис јаз SМакс | |
| Дијаметар на прачка D≤60mm | Дијаметар на прачка D> 60мм | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
