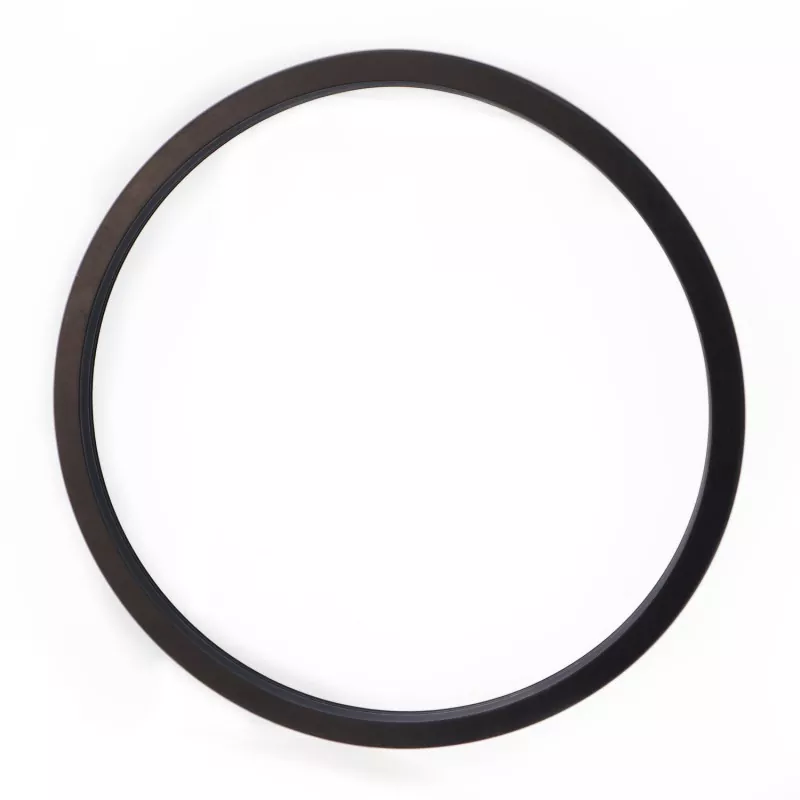

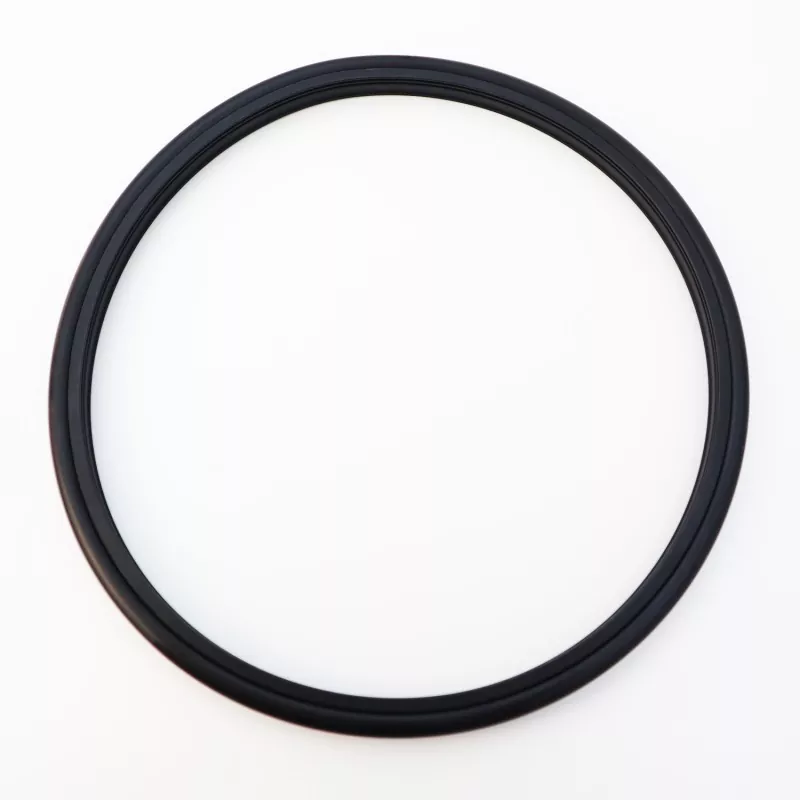

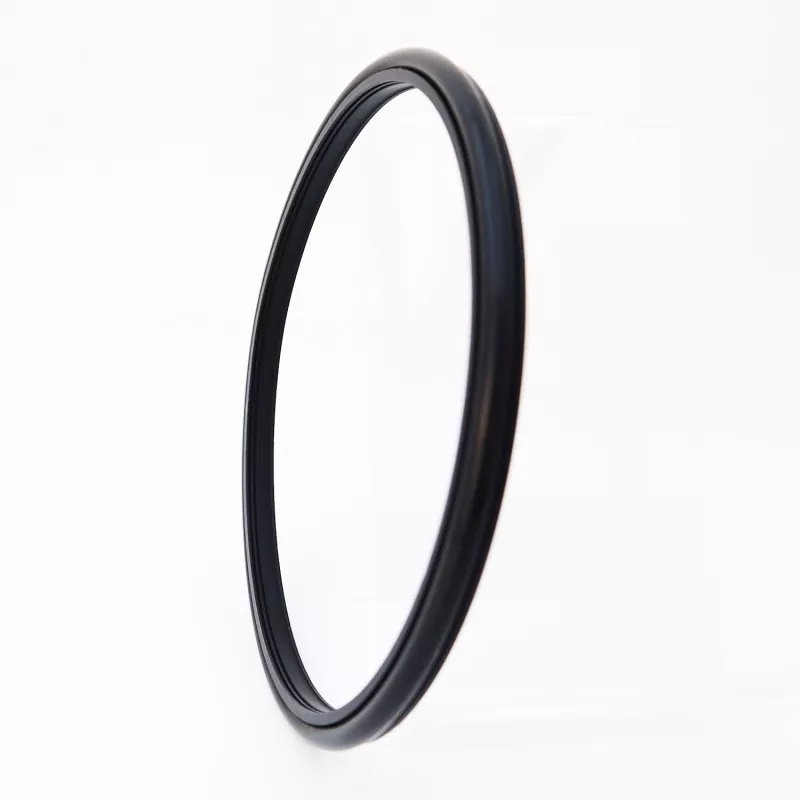

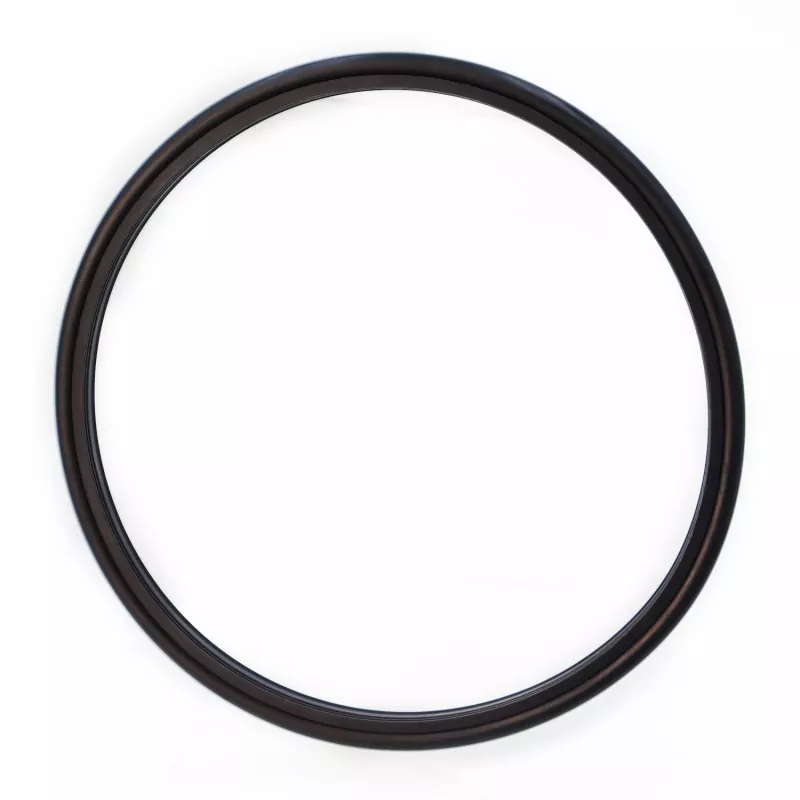

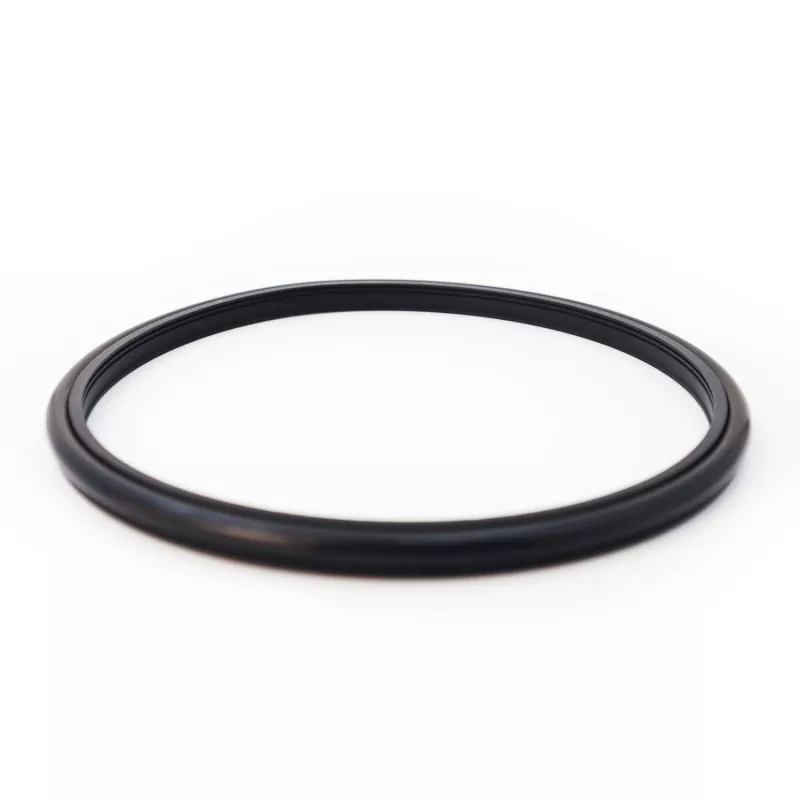

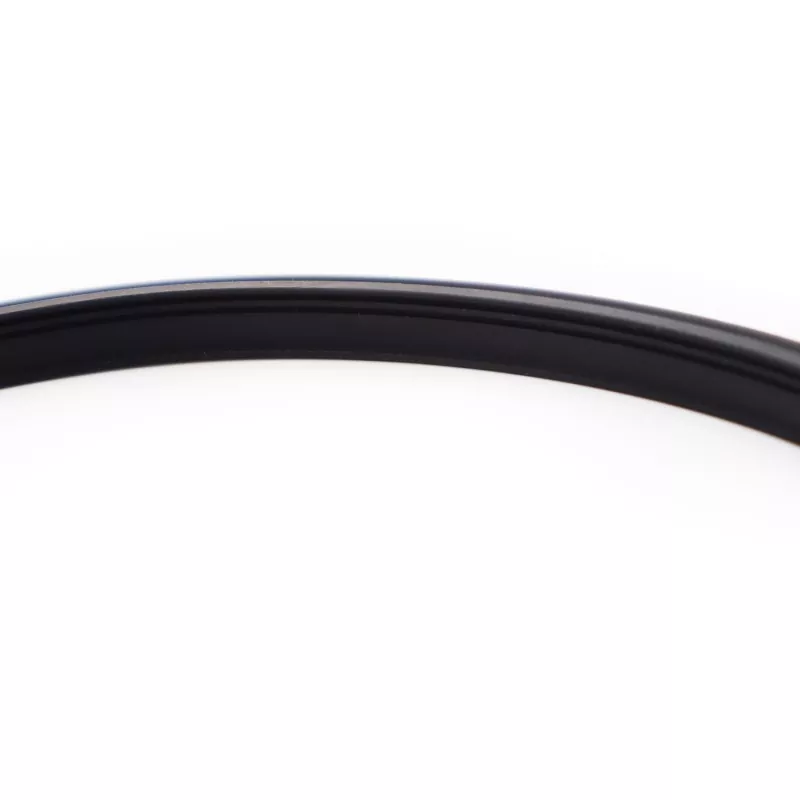

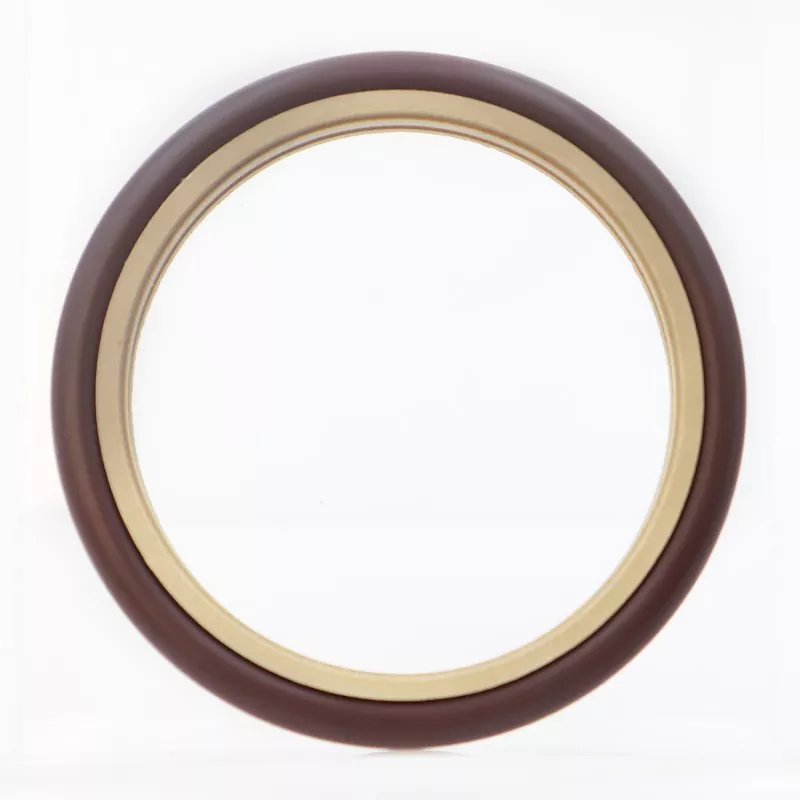

Комбинираната заптивка со армирани заби RC2061 (наменета за запечатување со цементна кашеста маса) се состои од специјално дизајниран заптен заптивен прстен изработен од инженерска пластика со високи перформанси и гумен О-прстен; погоден е за еднонасочно запечатување при хидраулични клипни и ротациони апликации. Неговата оптимизирана дебелина на усните се спротивставува на ерозија од цементна кашеста маса и нечистотии од кал, обезбедувајќи сигурно запечатување и ниско триење додека бара минимален простор за инсталација. Дизајнот го олеснува лесното склопување и одржување и ефикасно ја ублажува брзата деградација на заптивките предизвикани од честичките во медиумот.
Примарно се користи во апликации како што се пумпи со клип, пумпи за кал, алатки за дупчење со завртки, апаратури за дупчење, опрема за истражување на нафта и постројки за мешање бетон. Главните карактеристики вклучуваат долг работен век, ниско триење, одлични перформанси на запечатување, компактен отпечаток и леснотија на инсталација и одржување.
Кога се користи за запечатување на медиуми слични на кал, се препорачува да се вбризгува маст за подмачкување помеѓу двата (или повеќе) елементи за запечатување.
Ограничувачките вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Средно |
|
|
Реципрочно движење |
Ротационо движење |
|||
|
≤100 |
-35 до +100 (со NBR О-прстен) |
≤6 |
≤2 |
Вода, кал, сурова нафта, хидраулично масло, емулзија |
|
-20 до +200 (со FKM О-прстен) |
||||
1. Компатибилните материјали за О-прстен вклучуваат: RO1 нитрилна гума (NBR), RO2 флуороеластомер (FKM), итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE4; други достапни материјали вклучуваат PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, итн.
Модел на нарачка: RC2061-80*91.7*7.6-PTFE4-R01 (Модел - дијаметар на вратило * Дијаметар на жлебот * Ширина на жлебот - шифра на материјал)
Достапно во која било големина во наведениот опсег.
|

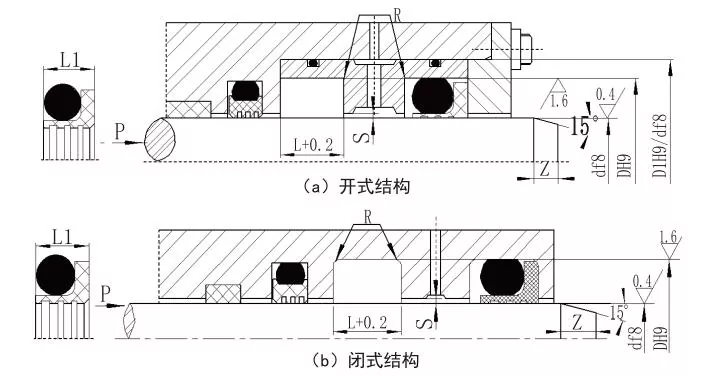

Опсег на дијаметар на вратило Стандарден тип d f8 RC2061 |
Опсег на дијаметар на вратило Тешки d f8 RC2061-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0,2 |
Ширина на заптивката L1 |
Радиус на аголот Rmax |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на пресек на О-прстен |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забелешка: 1. За дијаметри на вратило ≤30 mm, се препорачува дизајн со отворен жлеб.
2. За апликации со ротирачко заптивање, се препорачува тврдост на површината на вратилото од HRC ≥58.
3. За притисоци кои надминуваат 30 MPa, се препорачува вклопување H8/f8 за јазот за истиснување.
