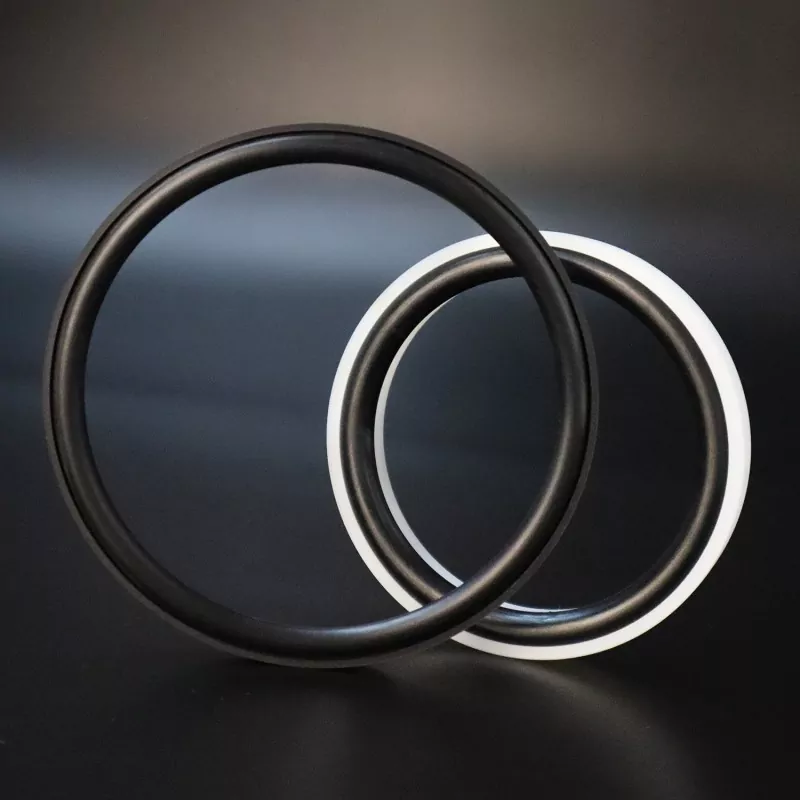

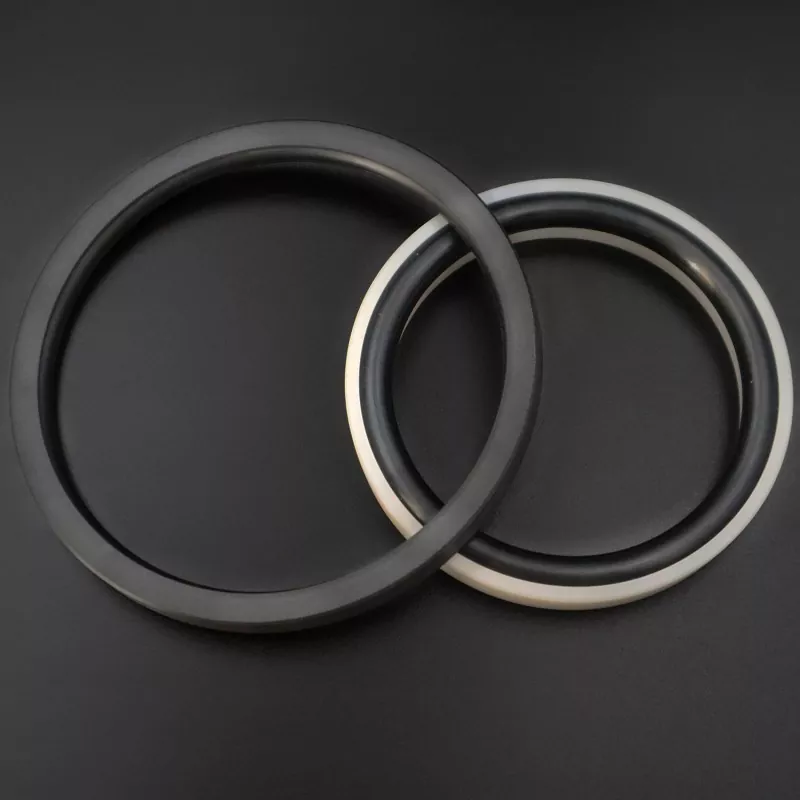

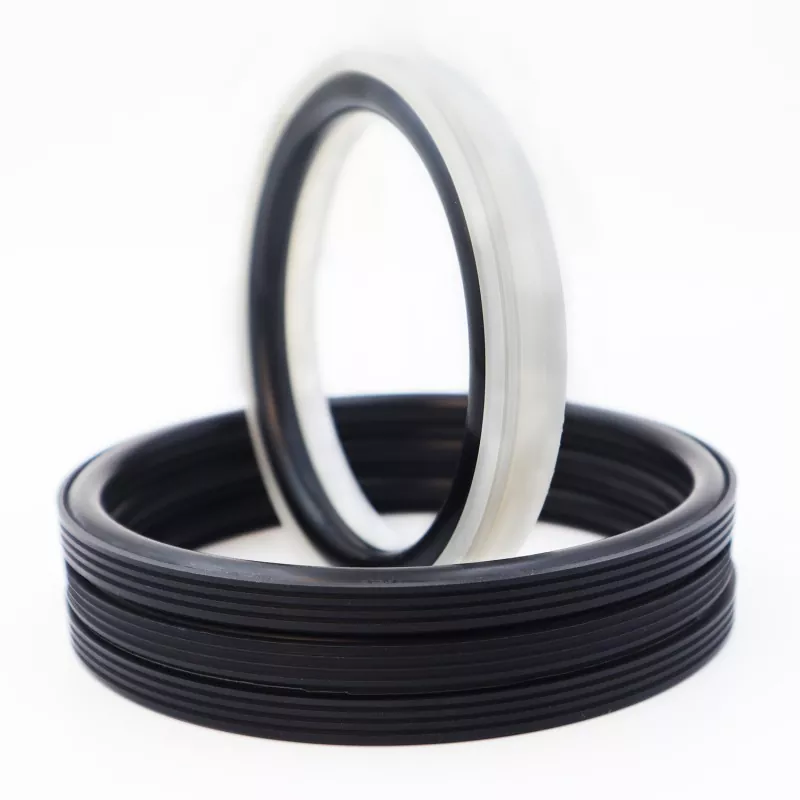

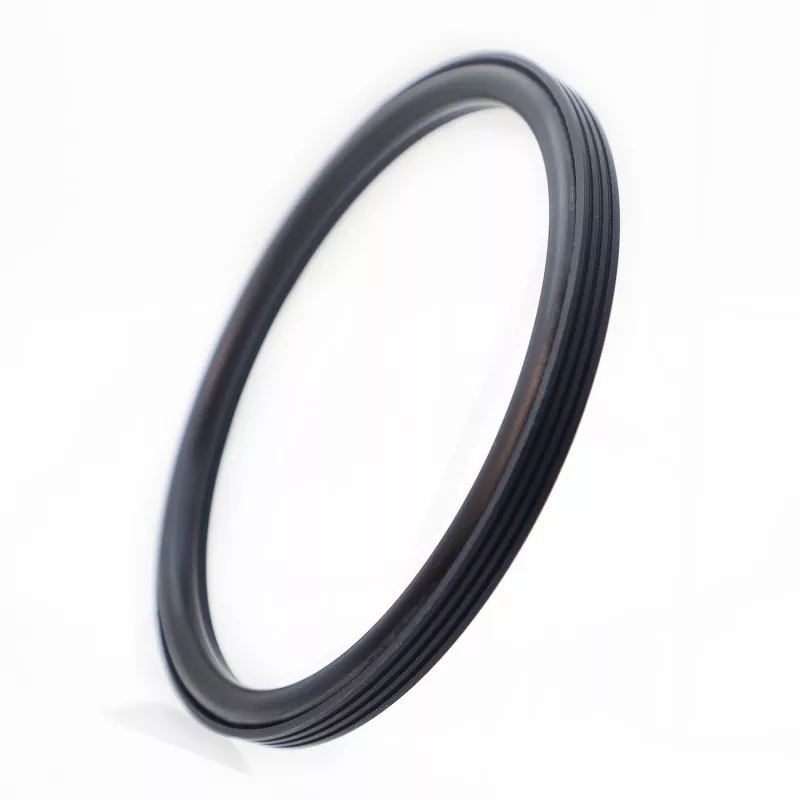

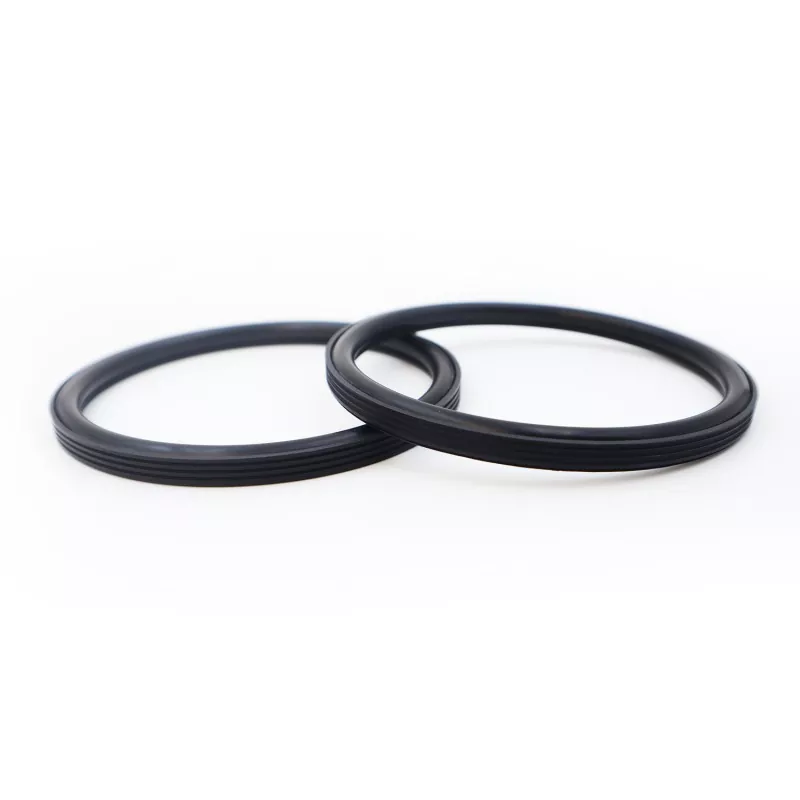

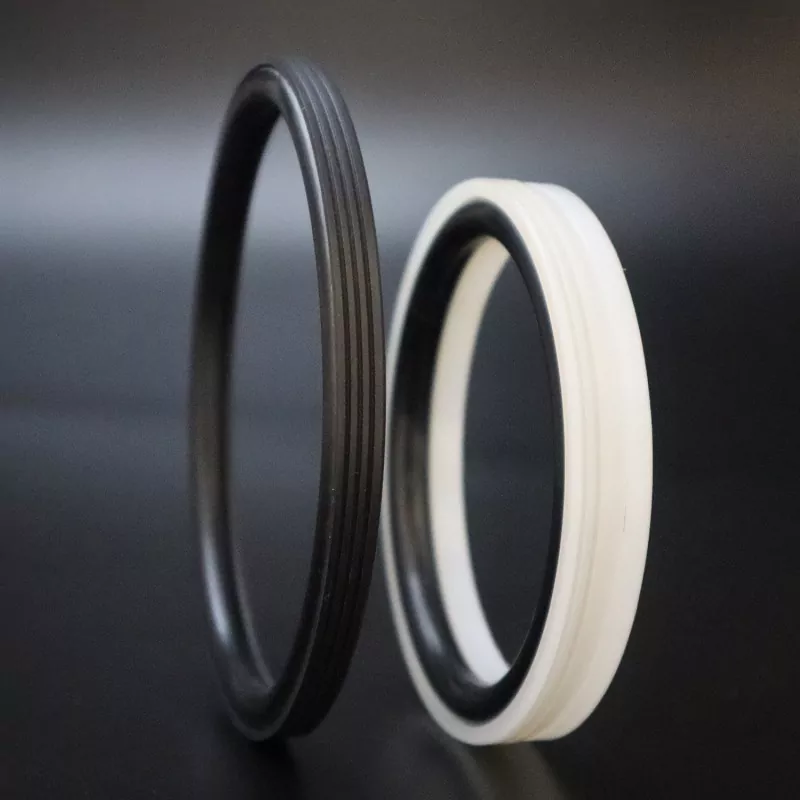

Заптивката со клипни засилени заби RC2062 се состои од специјално дизајниран заптен прстен за заптивање направен од инженерска пластика со високи перформанси и гумен О-прстен; погоден е за еднонасочно запечатување при хидраулични клипни и ротациони апликации.
Се одликува со долг работен век, мало триење, одлични перформанси на запечатување, компактен отпечаток и леснотија на инсталација и одржување. Оптимизираниот дизајн на заптивната усна и дебелината обезбедуваат ефективно запечатување дури и кога се изложени на груби медиуми како што е цементната кашеста маса.
Со својата компактна целокупна структура, тој ги минимизира барањата за простор за инсталација и го олеснува практичното склопување на лице место и последователното одржување. Служи како сигурно решение за заптивање за клипни комори во апликации за ракување со кашеста маса. Ги покануваме производителите на индустриска опрема да проценат, споредат и да направат нарачки за овој производ.
Ограничувачките вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C)
|
Брзина (m/s) |
Средно |
|
|
Реципрочно движење |
Ротационо движење |
|||
|
≤100 |
-35 до +100 (со NBR О-прстен) |
≤6 |
≤2 |
Вода, кал, сурова нафта, хидраулично масло, емулзија |
|
-20 до +200 (со FKM О-прстен) |
||||
1. Компатибилните материјали за О-прстен вклучуваат: RO1 нитрилна гума (NBR), RO2 флуороеластомер (FKM), итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE4; други достапни материјали вклучуваат PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, итн.
Модел на нарачка: RC2062-80*68.3*7.6-PTFE4-R01
Модел - Дијаметар на отворот * Дијаметар на жлебот * Ширина на жлебот - Код на материјалот
Секоја големина во рамките на параметрите е достапна
|

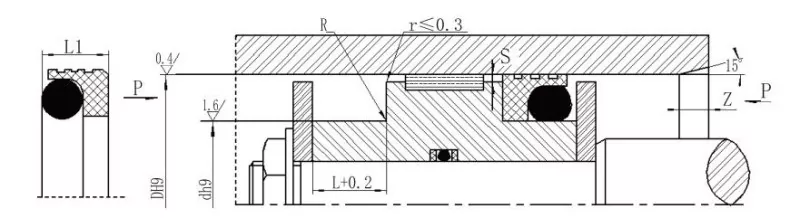

Опсег на големина на дупката Стандарден тип D H9 RC2062 |
Опсег на отвори Тешки D H9 RC2062-Z |
Дијаметар на жлебот d h9 |
Ширина на жлебот L+0,2 |
Ширина на заптивката L1 |
Радиус на аголот Rmax |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на пресек на О-прстен |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
Д-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
Д-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
Д-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
Д-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
Д-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128~500,9 |
Д-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забелешка: 1. За дијаметар на отворите ≤30 mm, се препорачува дизајн со отворен жлеб.
2. За притисоци кои надминуваат 30 MPa, се препорачува вклопување H8/f8 за јазот за истиснување.
