1. Одлична хемиска отпорност
2. Широк работен температурен опсег
3. Погоден за ниско подмачкување и подмачкување без масло
4. Ниско триење за минимална потрошувачка на енергија
5. Погоден за високи линеарни брзини
6. Нема ефект на лизгање, низок отпор на стартување по продолжено време на застој
7. Погоден за незацврстени ротирачки вратила (со соодветен избор на тефлонски заптивки за усни)
8. Погоден за апликации под висок притисок
Вообичаените апликации вклучуваат: ротациони компресори, компресори со завртки, трансмисии/менувачи, дувалки, мотори, машински алати, пумпи, хидраулични мотори, центрифуги итн.
Барања за цврстина за површините за парење
Препорачана цврстина: HRC ≥ 58. Потребната цврстина зависи од многу фактори; за апликации со низок притисок и мала брзина, помеки ротирачки вратила се исто така погодни. За меки метали, се препорачуваат заптивки за усни од PTFE6.
Барања за квалитет за површините за парење Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Облик на пресек |
Модел |
Притисок |
Температура |
Брзина |
Средно |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Нафта, гас, вода итн. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Нафта, гас, вода итн. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Нафта, гас, вода итн. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Нафта, гас, вода итн. |
Заптивка за рециркулација со динамичка спирала на течност: типот RCS-D користи заптивка за усни со спирална шема за кружење, што ги подобрува перформансите на запечатувањето. На ротирачкото вратило му е дозволено да ротира само во една насока.

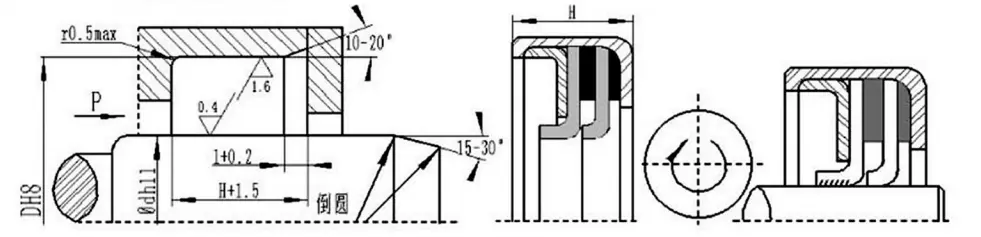

Барања за локација за инсталација
Пример за нарачка: RCS-A-65×85×10 модел - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160 * 185 * 8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80 * 105 * 7,5 |
120*140*10 |
180 * 210 * 8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90 * 110 * 7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Ве молиме контактирајте ја нашата компанија; моделот RC2057 нуди производи со максимална должина од 1600 mm.
Водич за инсталирање на тефлонски заптивки
1. Исчистете го и подмачкајте го заптивката за масло и сите делови за инсталација;
2. Пред монтажата, заптивката за масло треба да се намести на мазна осовина со ист дијаметар како вратилото за да се спречи презатегнување и неуспех на инсталацијата и да се избегне прегревање при првичната работа;
3. Пред монтажата, нанесете заптивната смеса (како Loctite 601 или 641) на надворешниот обем и крајната страна на заптивката за масло за да спречите истекување на надворешниот дијаметар;
4. При поставување на усна за заптивка од тефлонски масло на вратило, усна за заптивка од тефлонски масло треба да биде заштитена за да се спречи оштетување на заптивната усна од навои, отвори за клучеви итн.;

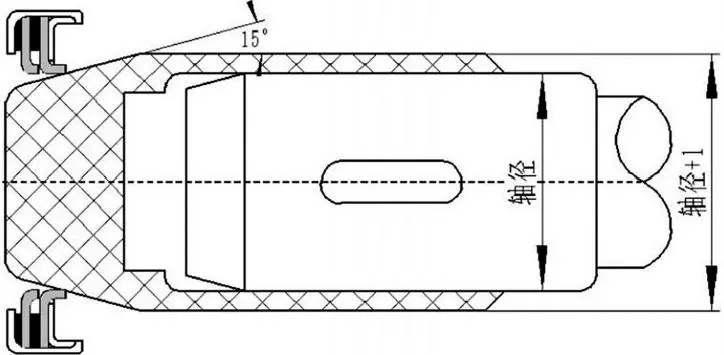

5. Треба да се користи водилка за да се инсталира заптивката за тефлонски масло за да се заштити усната од оштетување. Водечкиот чаур има заострен агол од 15 степени на водечкиот крај, а внатрешната дупка на другиот крај е лизгачко вклопување на вратилото. Надворешниот дијаметар на водечката чаура е дијаметар на вратилото + 1mm, со мазна површина и заоблени рабови. Видете Слика 1 за инсталирање на тефлонски заптивка за масло;
6. Материјалот на водичката ракав се препорачува да биде тврда пластика;

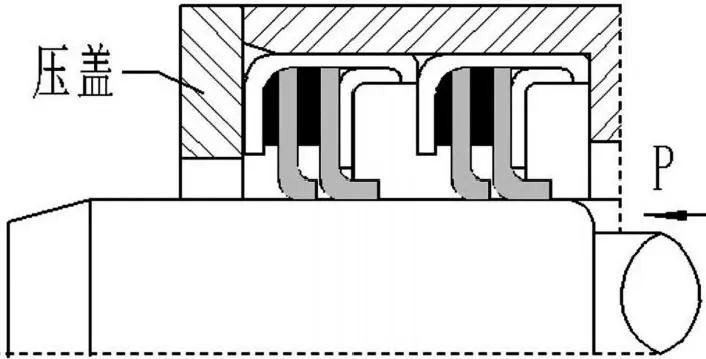

7. Откако ќе се постави заптивката за масло, мора да се фиксира со уред за стегање и да се запечати со заптивната смеса на надворешниот обем и крајната страна. Видете ја сликата 2 за фиксирање на заптивката за тефлонски масло.
Слика 1. Поставување на тефлонски заптивка за масло.
Слика 2. Прицврстување на заптивката за тефлонски масло.
