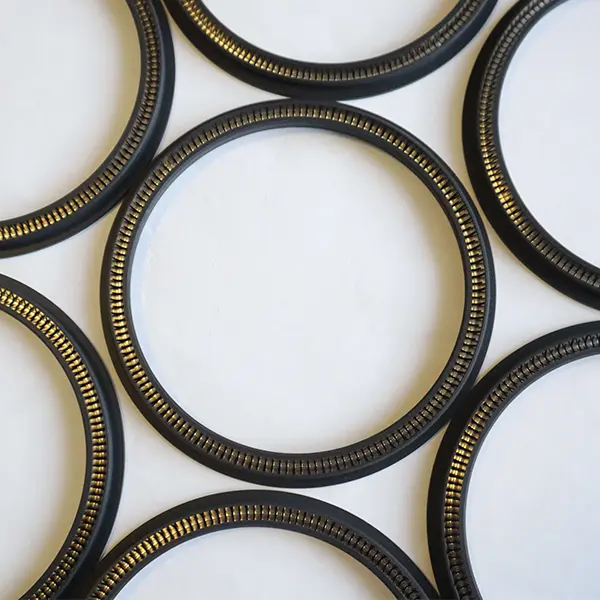

Меѓу ротационите заптивки со енергија, има главно два вида: RC2055 и RC2056. Ruichen Peals веќе многу години го проучува развојот и производството на производи за печат. Според различни ситуации и различни потреби, таа усовршила подетални дизајни.

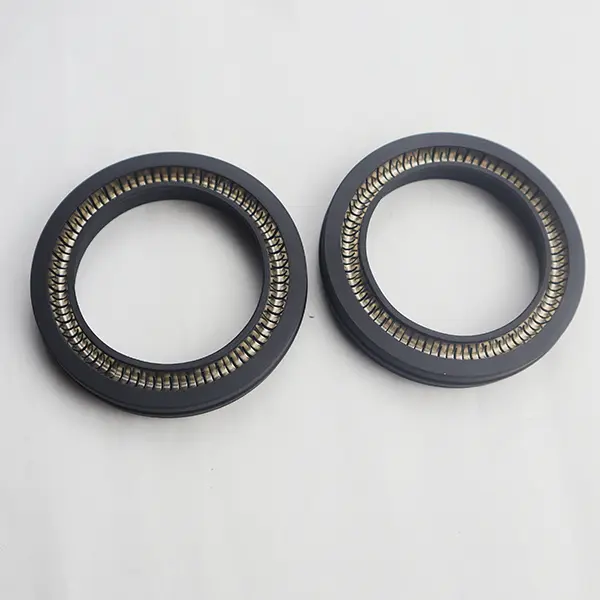

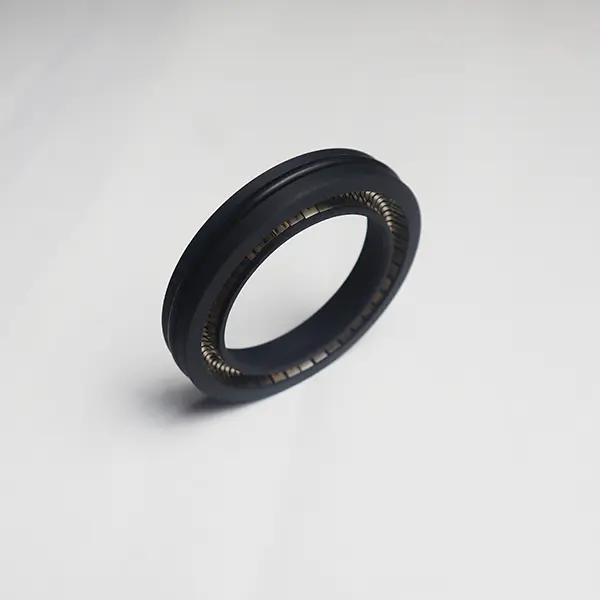

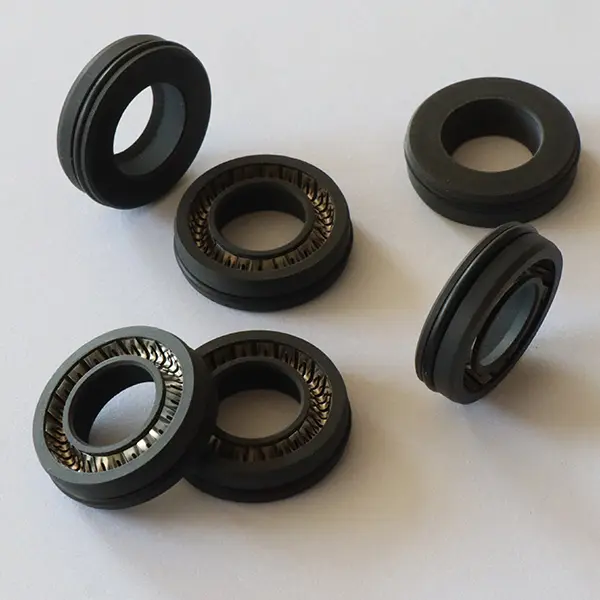

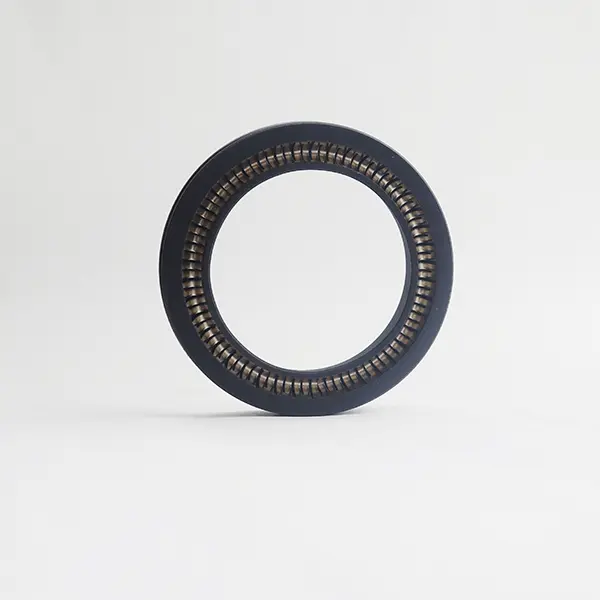

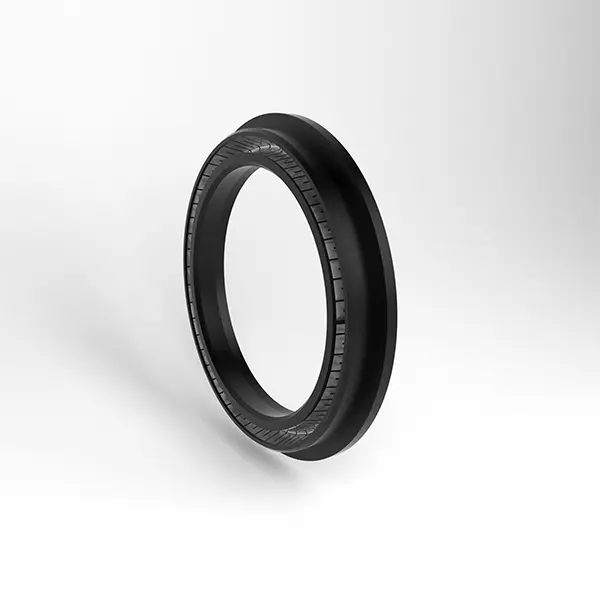

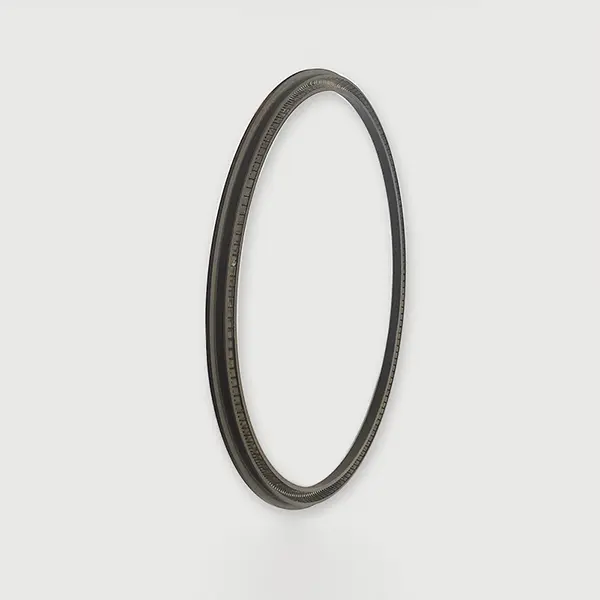

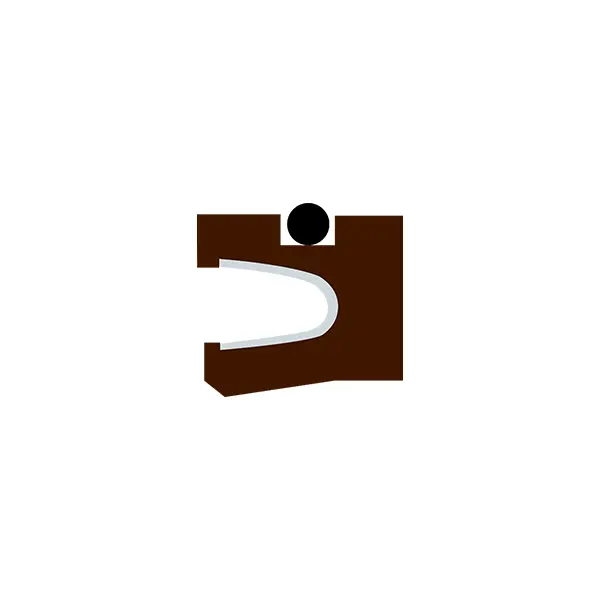

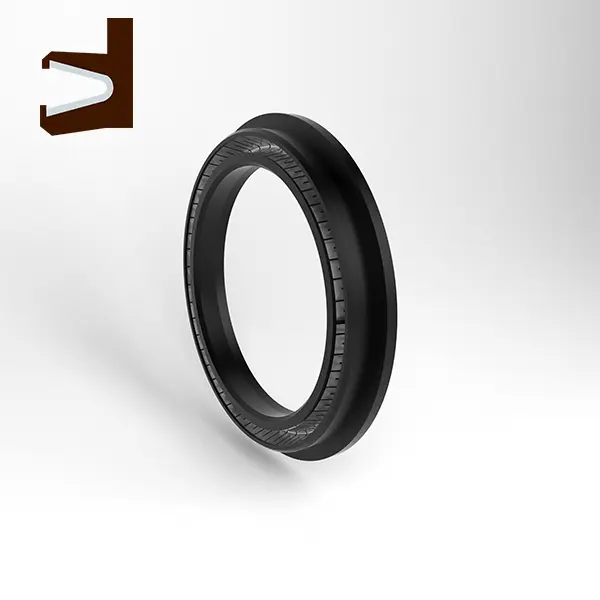

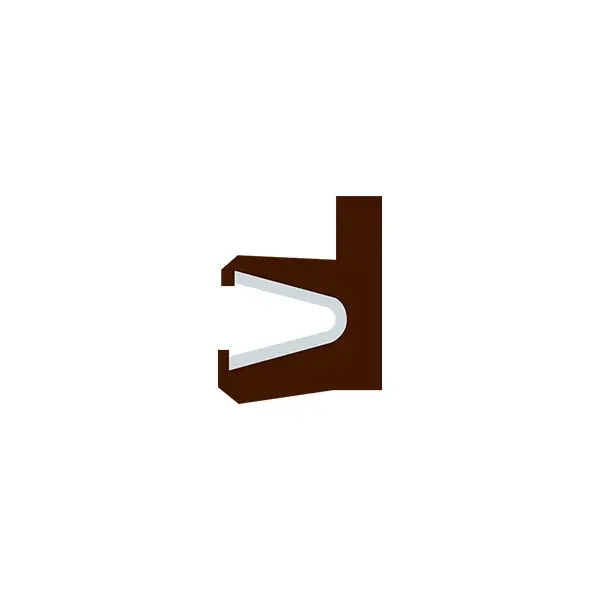

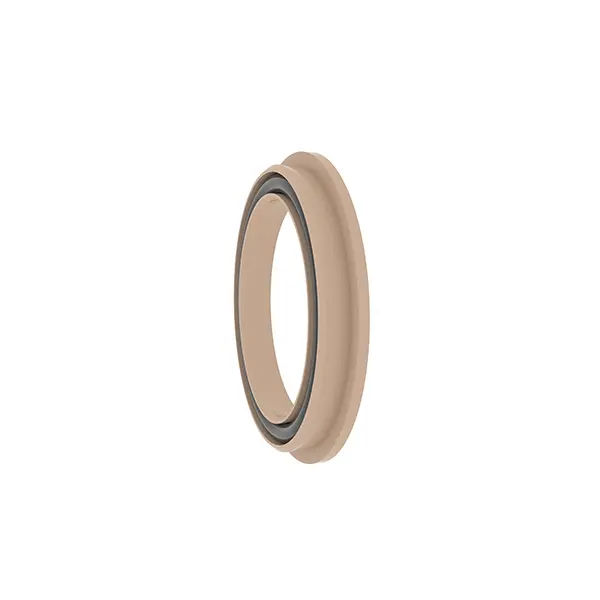

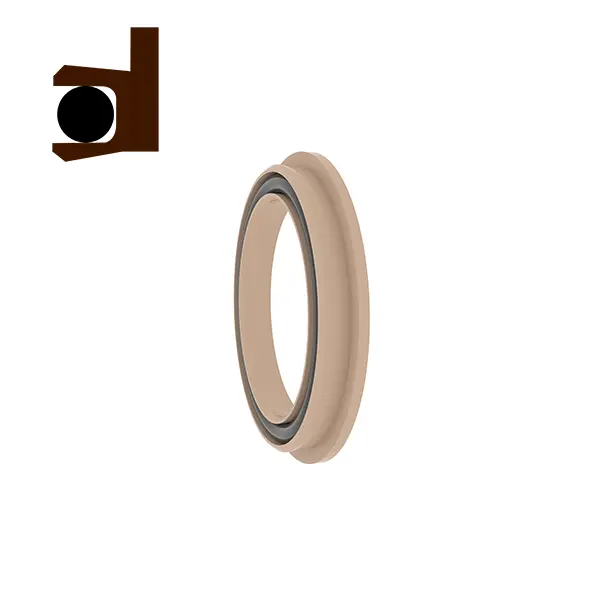

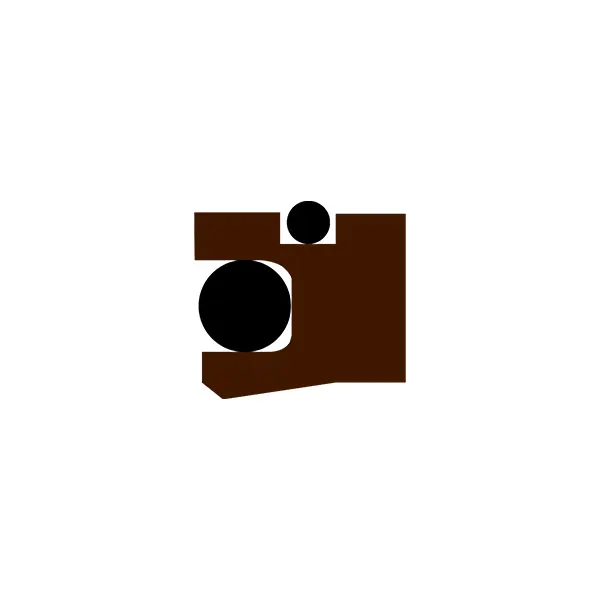

RC2055 е ротирачки заптивка за пан-приклучоци, RC2055-B е ротационен заб, а RC2055-C е ротирачки комбинирана заптивка во форма Y. Жлебовите на тројцата се заменливи. Тие се заптивки со висока функција со еднонасочен притисок што се применуваат на ротирачките вратила. Меѓу нив, RC2055 Rotary Pan-приклучокот заптивка е составена од извори од не'рѓосувачки челик и пластика со висока функција. Кога користите RC2055-B и RC2055-C, неопходно е разумно да се изберат материјалите за еластомер што одговараат.

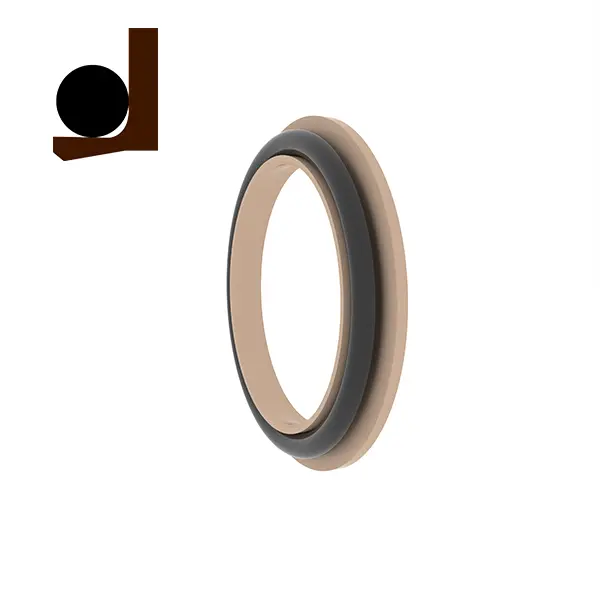

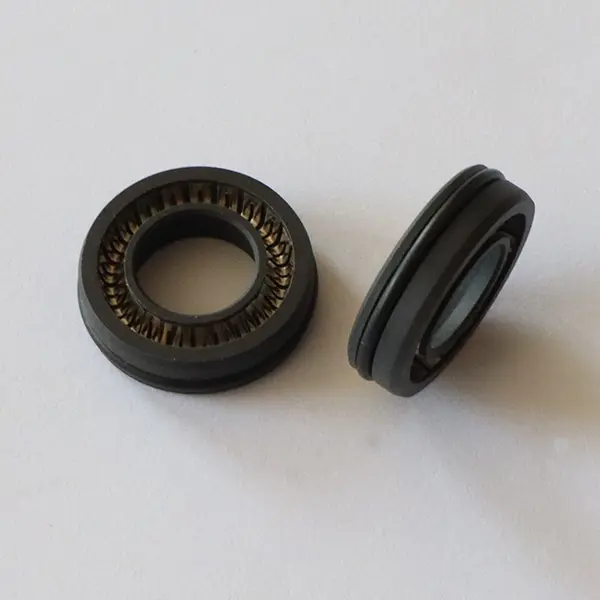

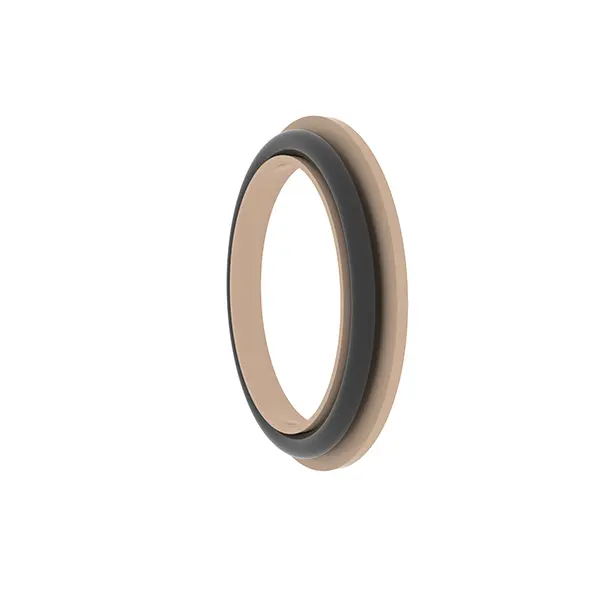

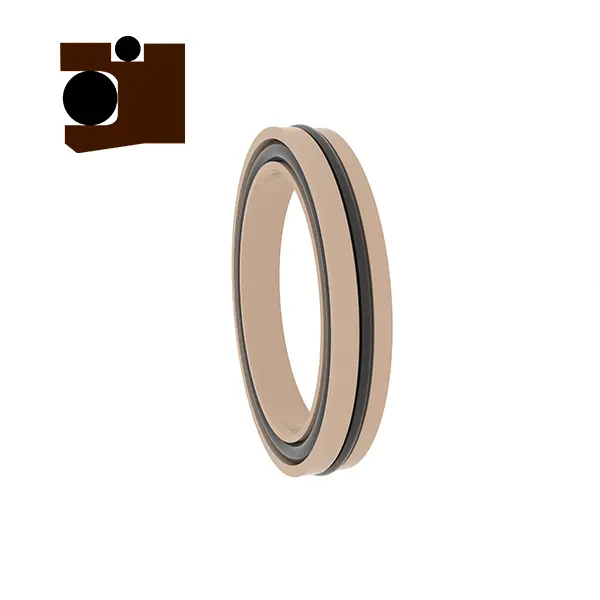

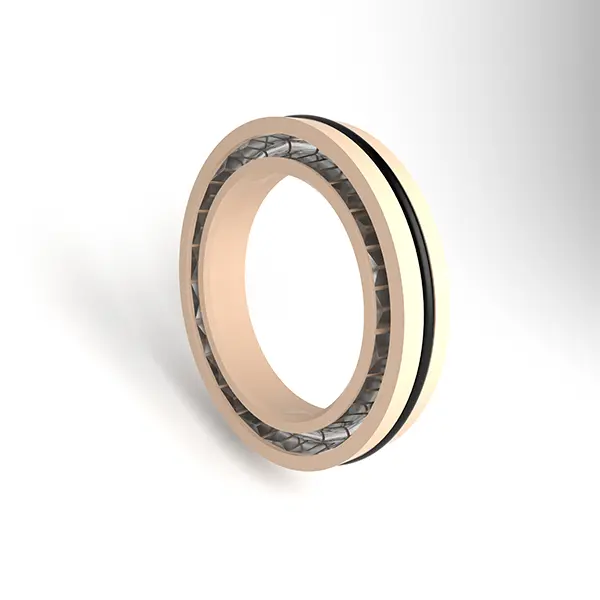

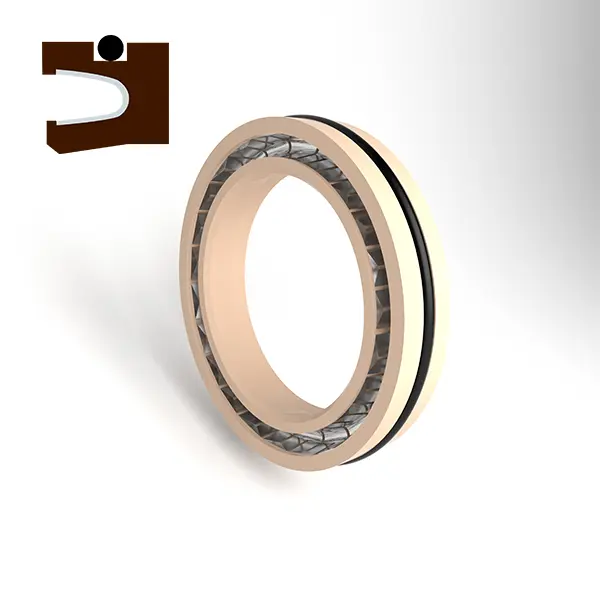

RC2056 е ротирачки заптивка за пан-приклучоци, а RC2056-B е ротирачки комбиниран заптивка во форма на Y. Grелените исто така можат да бидат разменети. Исто така е погоден за употреба во ротирачките вратила. Меѓу нив, RC2056 Rotary Pan-приклучокот заптивка е составена од извори од не'рѓосувачки челик и пластика со висока функција. Кога користите RC2056-B и, неопходно е разумно да се изберат материјалите што одговараат на еластомер.
Карактеристики и апликации на производи:
Карактеристики на производот:
Високи перформанси: Извори од не'рѓосувачки челик и пластика со висока функција се комбинираат за да се обезбеди одлична изведба и издржливост на запечатување.
Мешавливост: Дизајнот на жлебот на производите во серијата е ист, што овозможува заменливост и флексибилна прилагодување кон различни услови за работа.
Широко применливо: Погодно за еднонасочно запечатување на притисок на ротирачки шахти за да се задоволат различните индустриски потреби.
Факултативни еластомери: RC2055-B, RC2055-C и RC2056-B Поддржете го изборот на соодветни еластомерни материјали според условите за работа за подобрување на прилагодливоста.
Сценарија за апликации:
Еднонасочното запечатување на вртежите на ротирачките шахти е погодно за индустриска опрема, инженерска машинерија, хидраулични системи, итн.
Прилики кога е потребно запечатување со висока функција, како што се петрохемикалии, енергетска опрема, тешка машинерија, итн.
Технички предности:
Изворите од не'рѓосувачки челик обезбедуваат стабилна радијална сила за да се обезбеди долгорочен ефект на запечатување.
Комбинацијата на пластика со висока функција и еластомерни материјали е погодна за услови за работа со висок притисок и голема брзина.
Заменливиот дизајн на жлебот ја поедноставува инсталацијата и одржувањето и ги намалува трошоците за употреба.
Предлози за употреба:
Изберете го соодветниот модел на запечатување и материјалот на еластомер според специфичните услови за работа.
Осигурете се дека жлебот е чист за време на инсталацијата за да се избегне оштетување на заптивката.
RC2055
Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок (МПА) | Температура (℃) | Брзина (М/с) | Среден | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Скоро сите течни и гасни медиуми |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Избор на материјал
1. Може да се изберат материјали за совпаѓање на О-прстен: RO1 нитрилна гума (NBR), RO2 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, итн.
3. Пролет од не'рѓосувачки челик: Пролет во форма на V.
Пример за нарачки
RC2055- 40-PTFE4+V дијаметар на вратилото 40, материјалот за запечатување на прстенот е PTFE4, пролетта од не'рѓосувачки челик е пролет во форма на V V
RC2055-B-40-PTFE4+R02 ДИјаметарот на вратилото е 40, материјалот за запечатување на прстенот е PTFE4, совпаѓање на прстенот е флуороруббер
RC20555-C-40-PTFE4+R02 ДИјаметарот на вратилото е 40, материјалот за запечатување на прстенот е PTFE4, совпаѓање О-прстен е флуороруббер
Табела за параметри за спецификација (сите спецификации во опсегот на параметрите се достапни)
| Опсег на дијаметар на шипката Д f8 | Дијаметар на жлебот DH9 | Дијаметар на жлебот D1H10 | Длабочина на работ L1 | Ширина на жлебот Л. | Увоз на Чемфер к | Радијална дозвола S Макс | Должина на комората | Р. Макс | |
| 10Mpa | 20Mpa | ||||||||
| 5 ~ 19.9 | Д+5 | Д+9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | Д+7 | Д+12.5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | Д+10.5 | Д+17,5 | 1,8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | Д+14 | Д+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Белешка: Се препорачува површината на цврстината на ротирачката вратило да биде HRC ≥ 58.

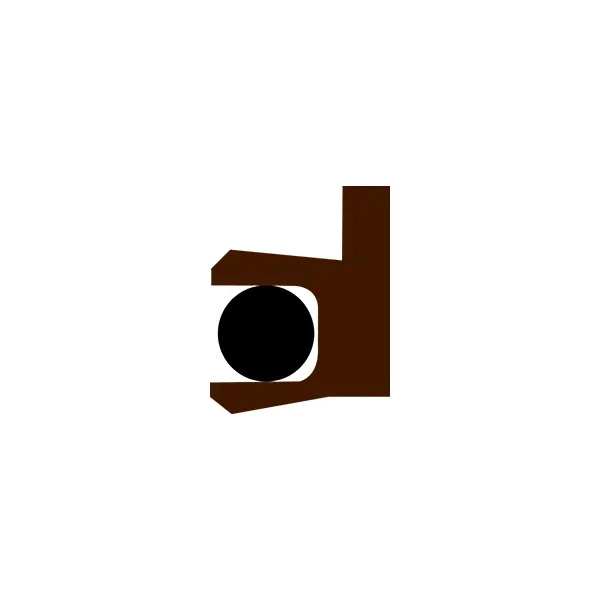

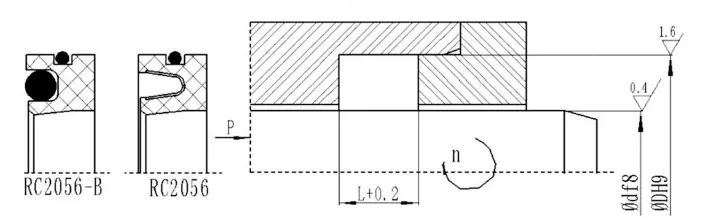

RC2056
Применливи услови за работа (граничните вредности не треба да се појавуваат во исто време)
| Притисок (МПА) | Температура (℃) | Брзина (М/с) | Среден | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Скоро сите течни и гасни медиуми |
| -200 ~+250 | -35 ~+250 | <14м/с | <6m/s | ||
Избор на материјал
1. Може да се изберат материјали за совпаѓање на О-прстен: RO1 нитрилна гума (NBR), RO2 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: ptfe1, ptfe2, ptfe3, ptfe4, upe, pk1, pk2, итн. 3. Пролет од не'рѓосувачки челик: Пролет во форма на V.
Пример за нарачки
RC2056-40*62*8-PTFE4+V D*D*L, материјалот за запечатување на прстенот е PTFE4, а пролетта од не'рѓосувачки челик е пролет во форма V V V. RC2056-B-40*62*8-PTFE4+R02 D*D*L, материјалот за запечатување на прстенот е PTFE4, а совпаѓањето О-прстен е флуороруббер
