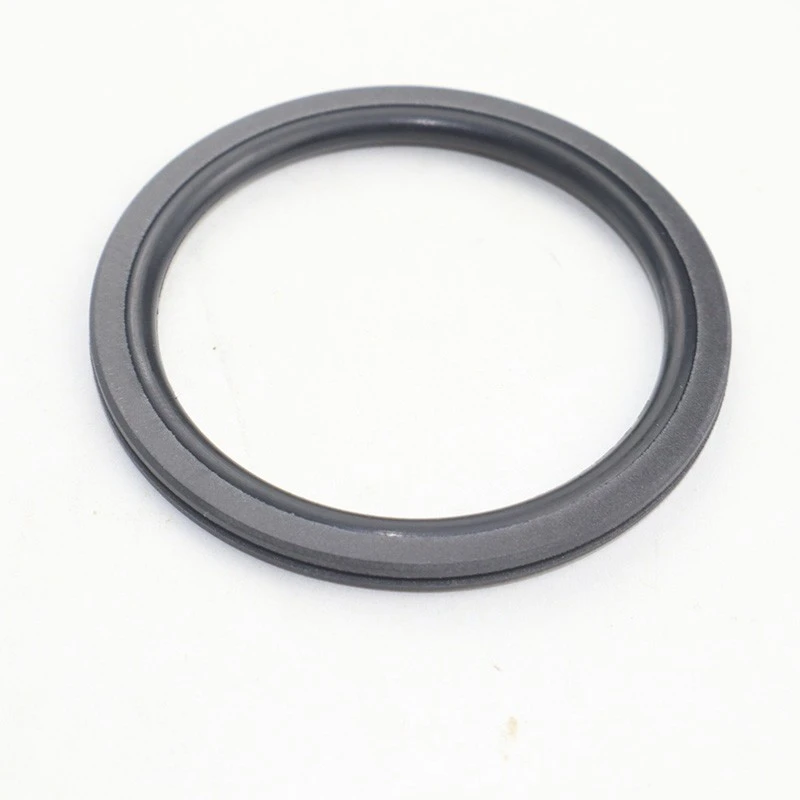

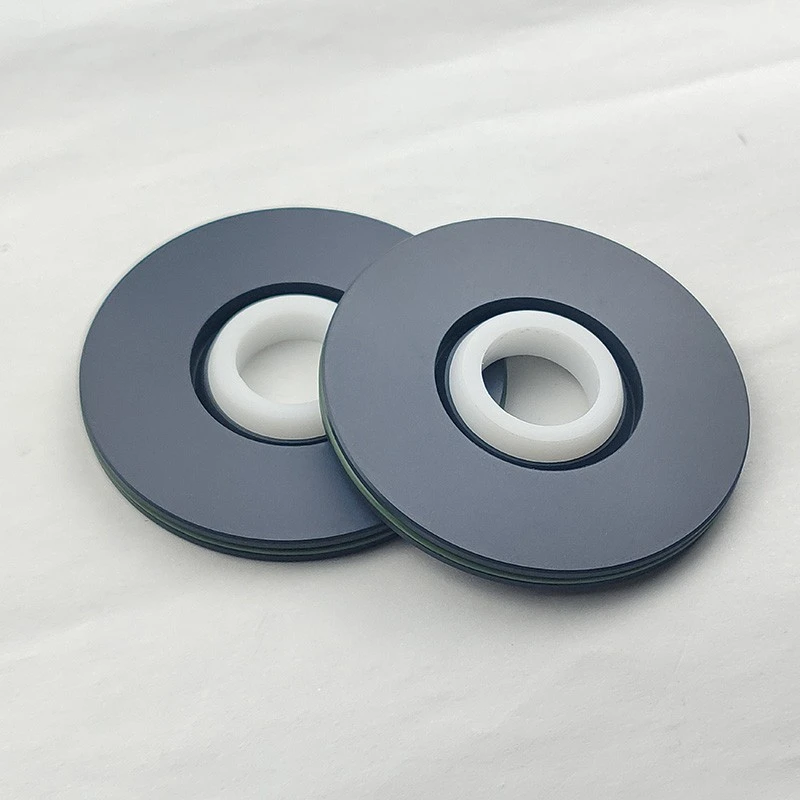

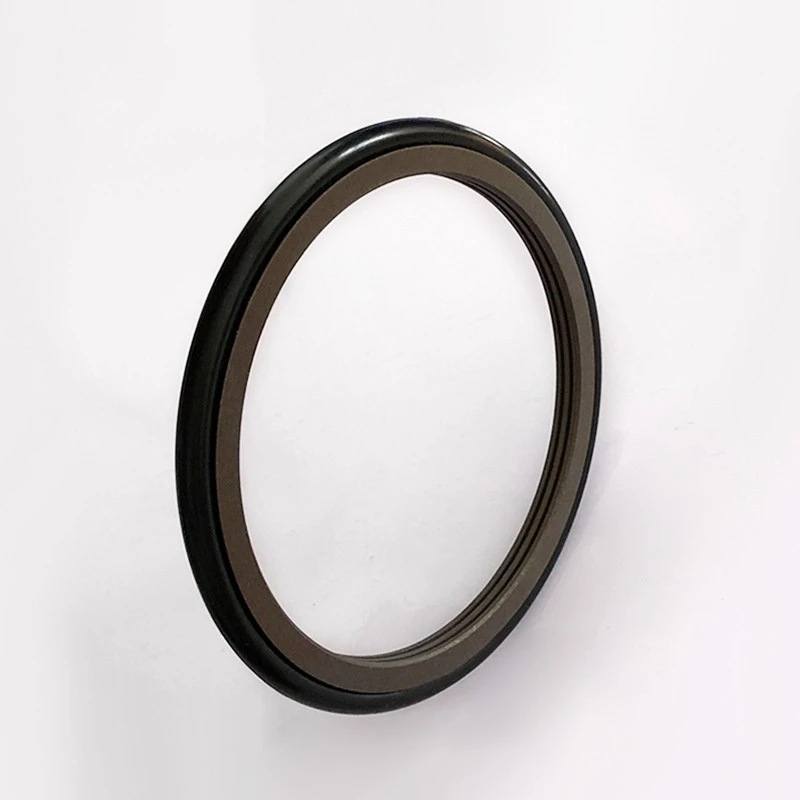

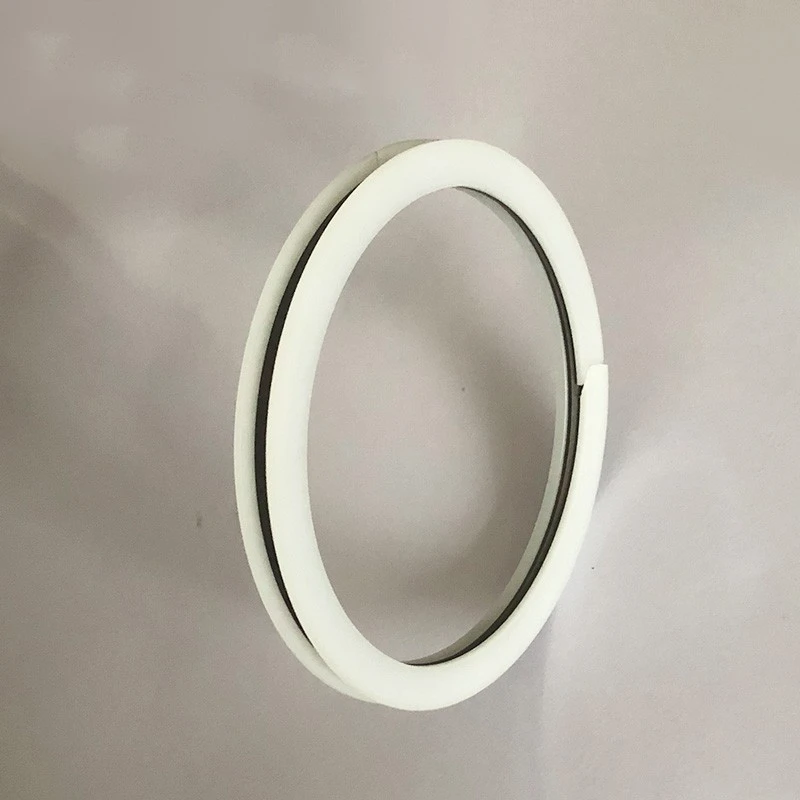

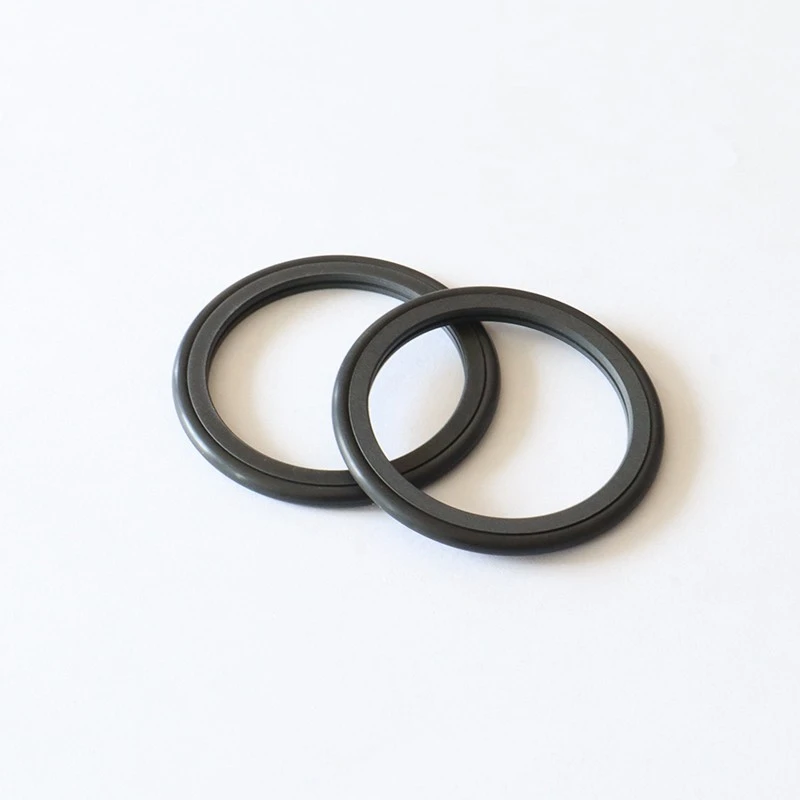

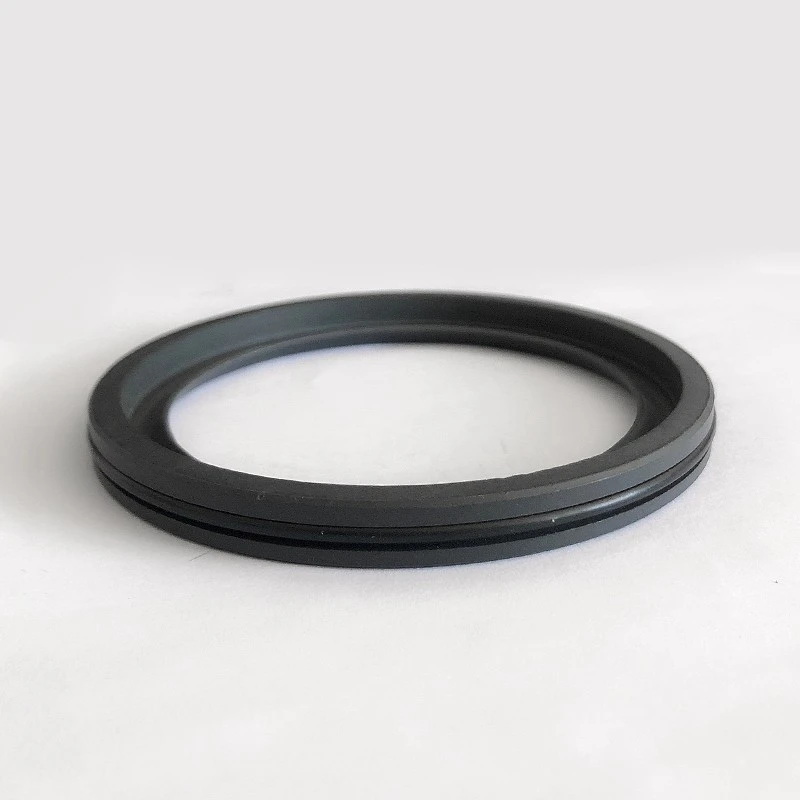

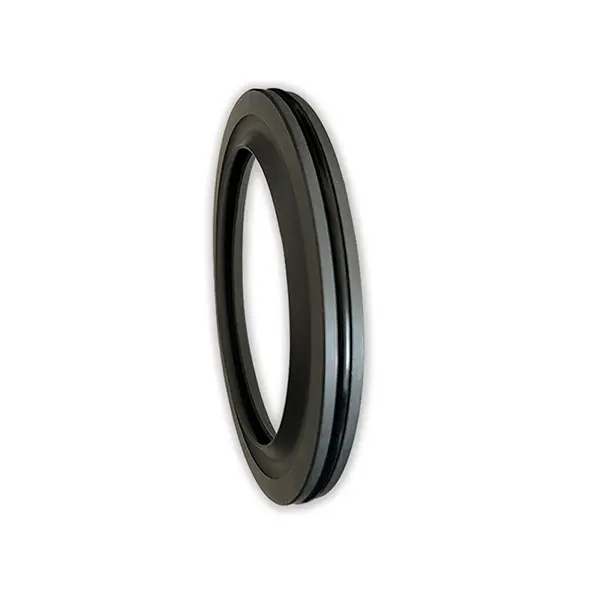

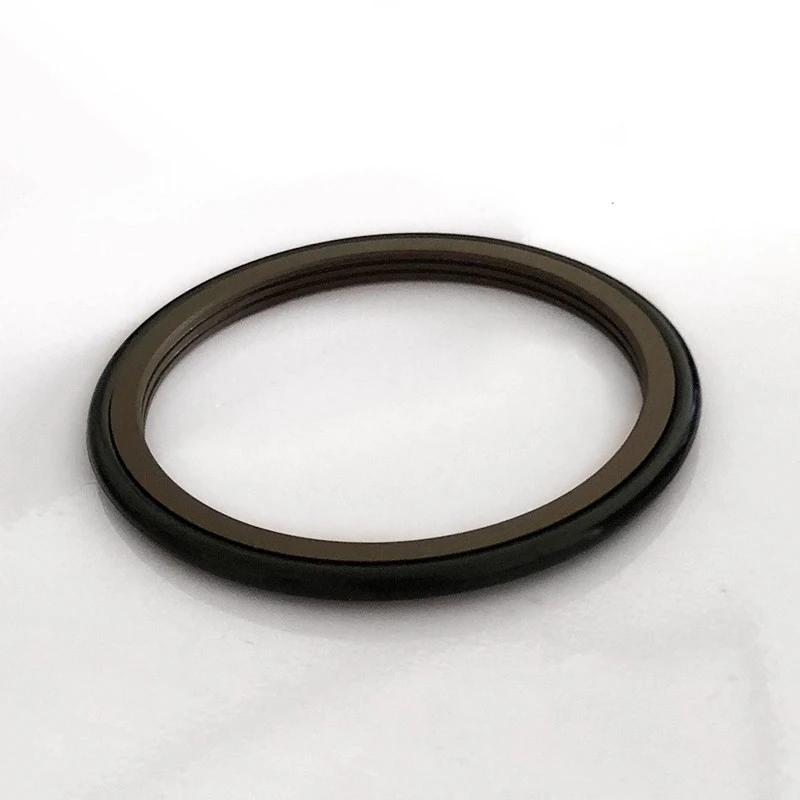

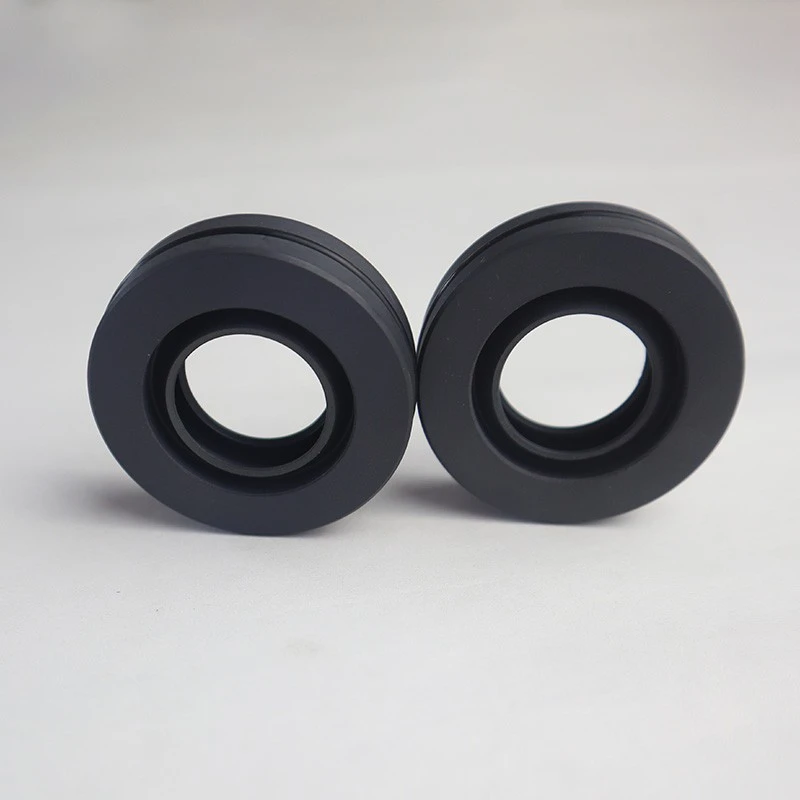

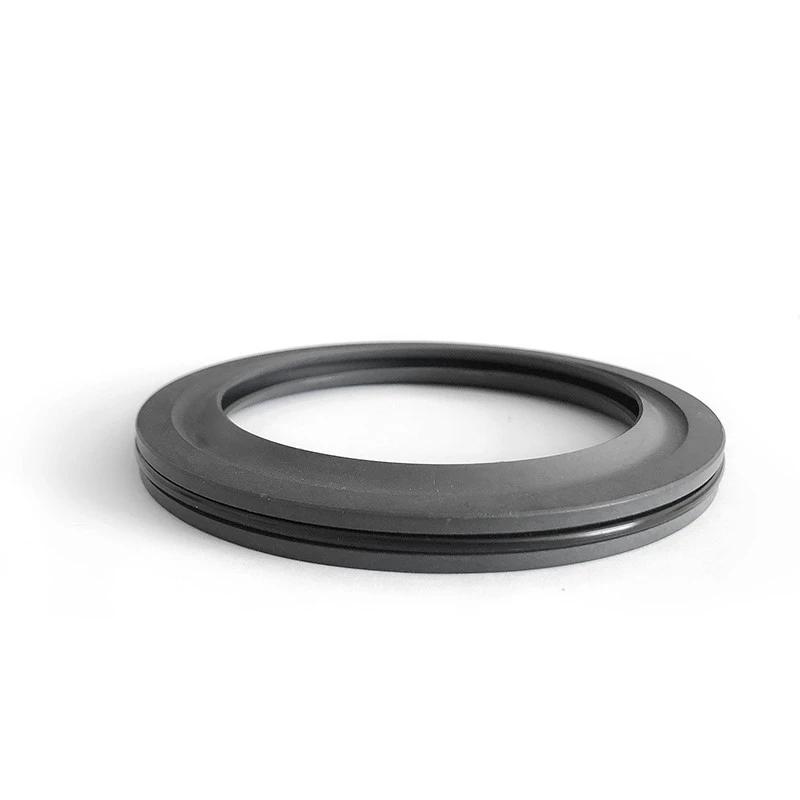

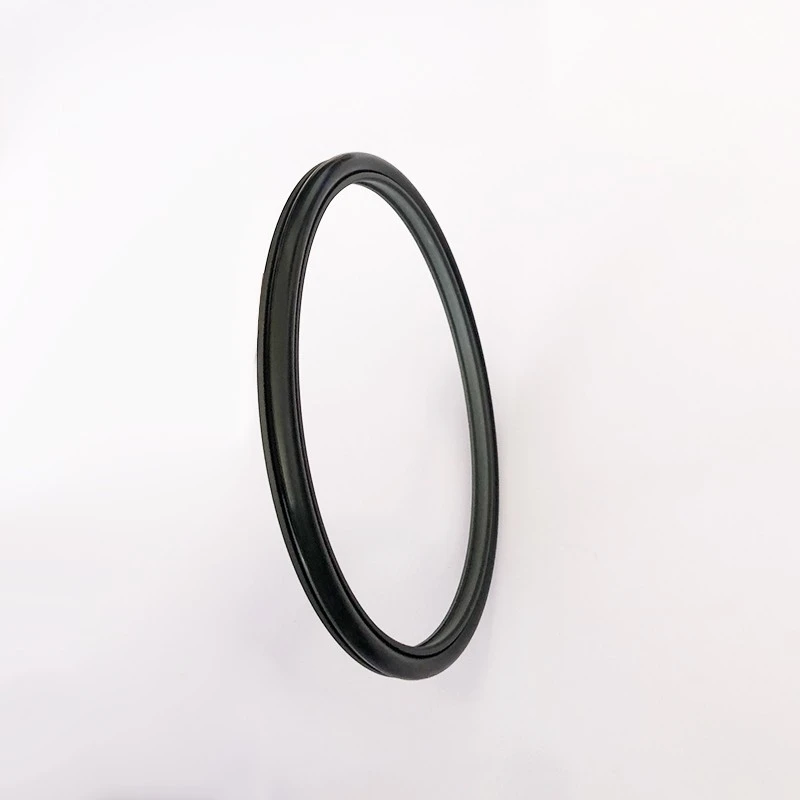

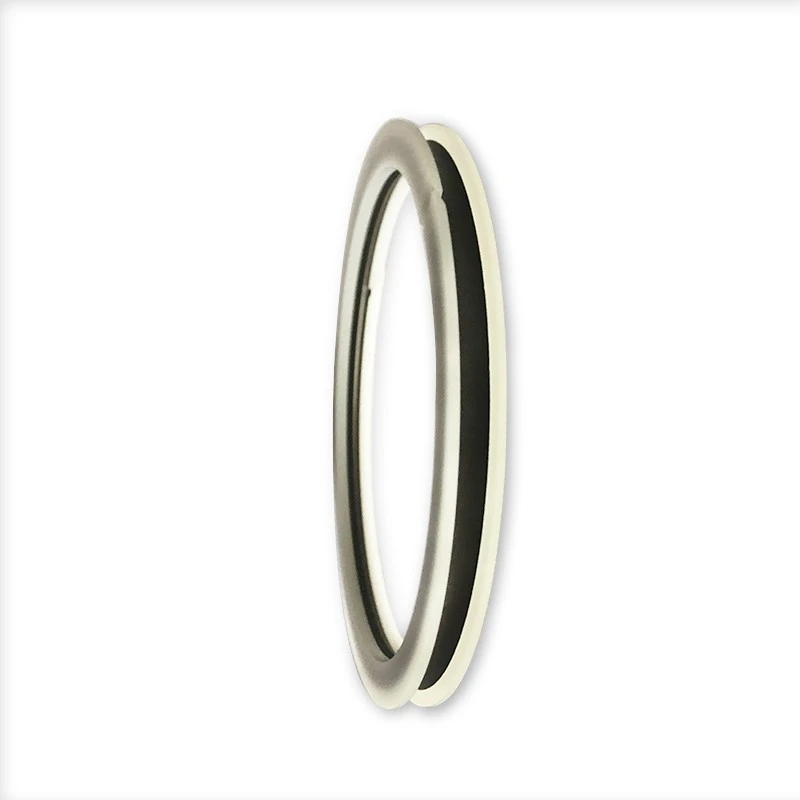

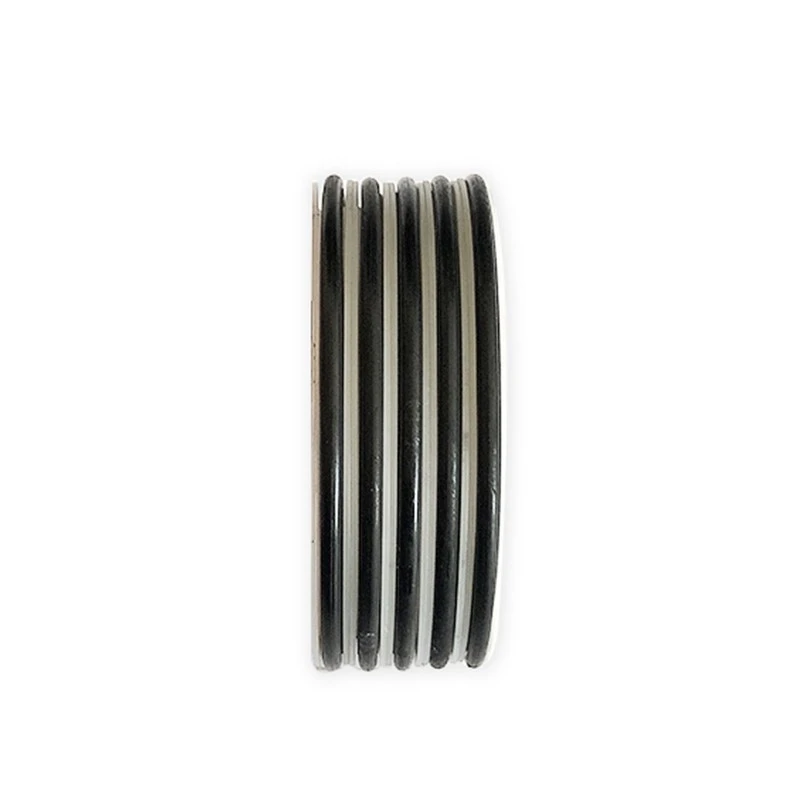

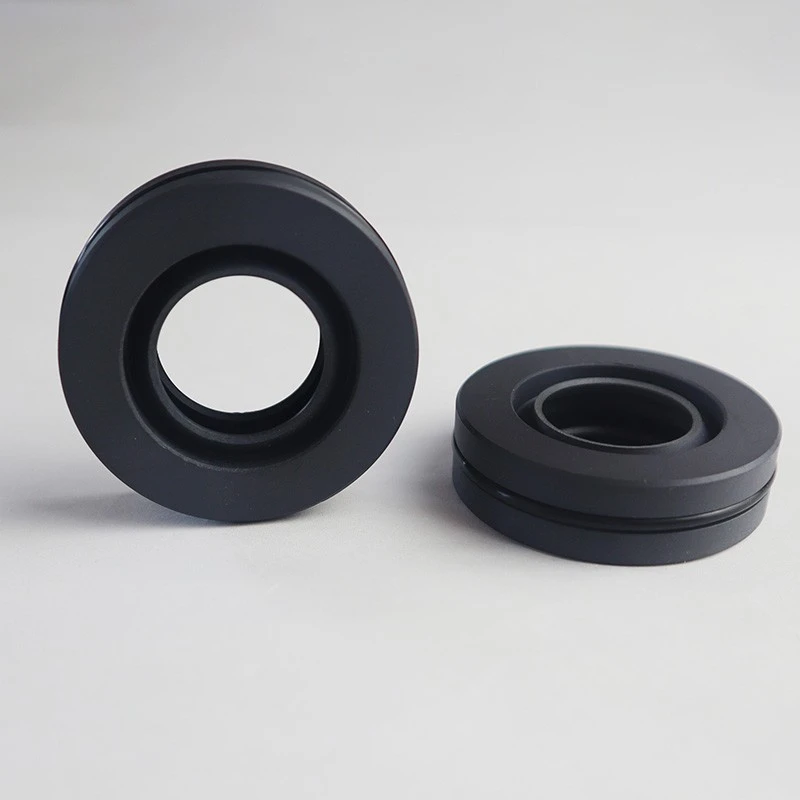

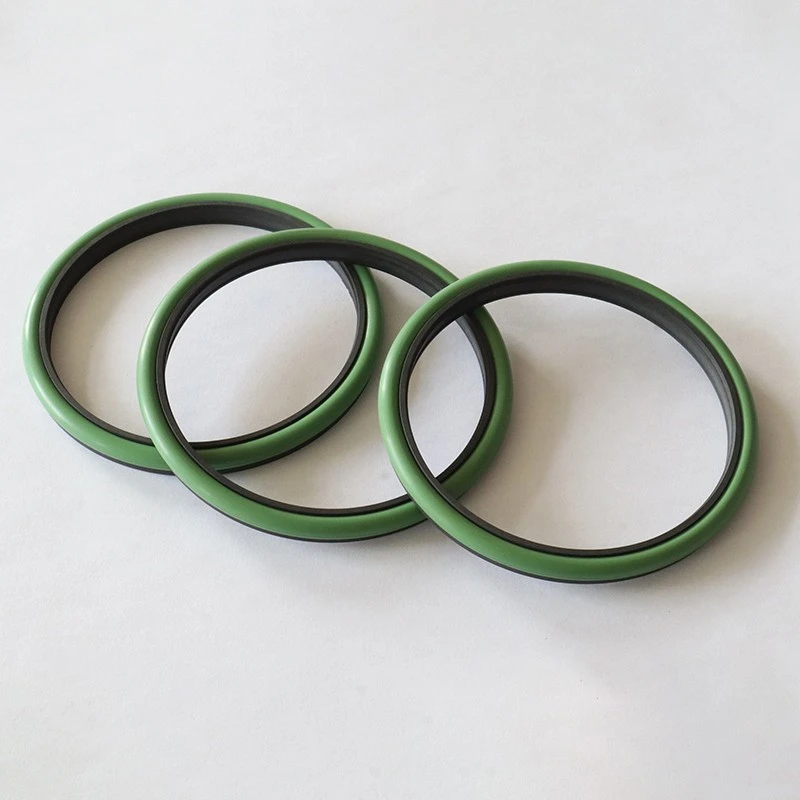

Нашата серија на ротациони заптивки со висок притисок опфаќа различни производи со високи перформанси, вклучувајќи RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS и RC2057, кои се дизајнирани за реципроцитет и ротационо движење во хидраулични, пневматски и водни притисоци.

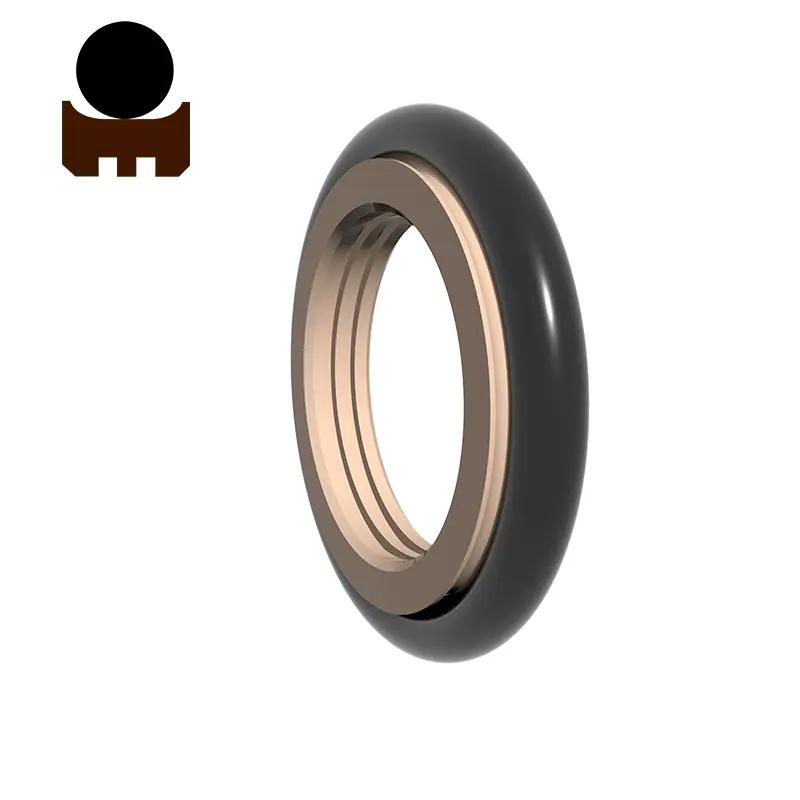

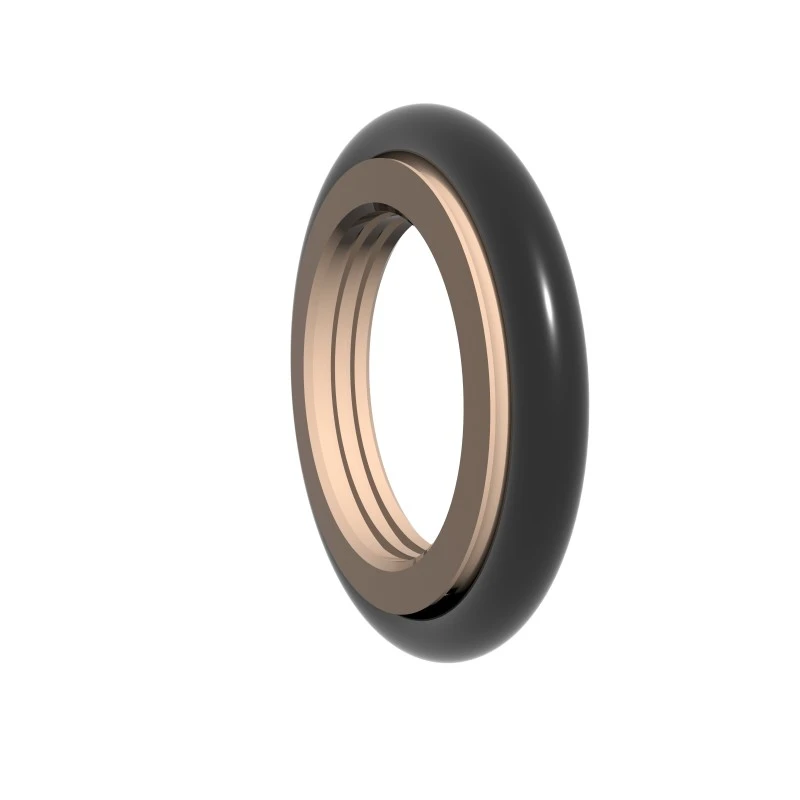

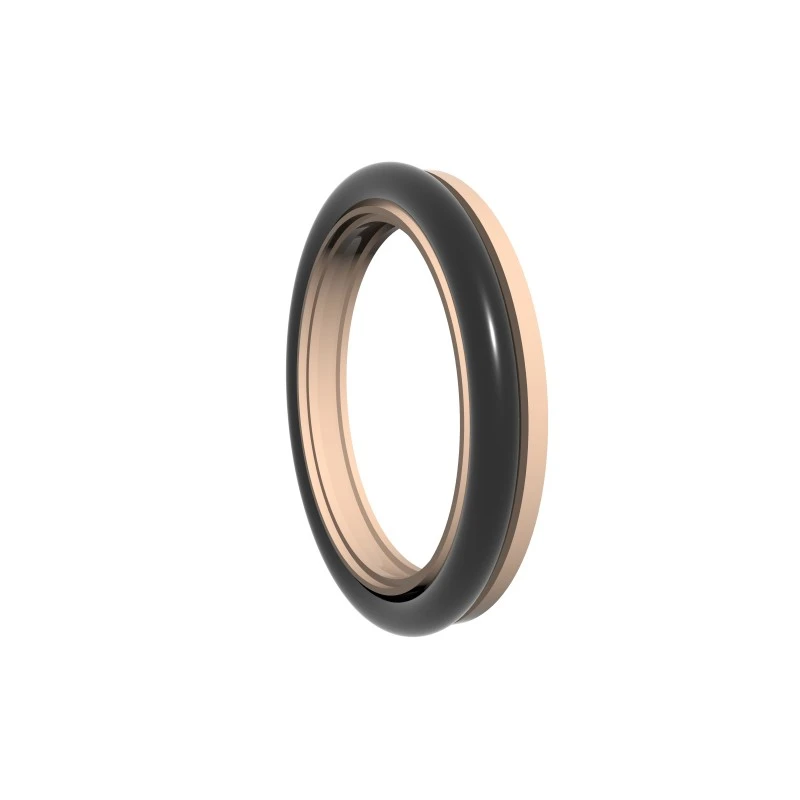

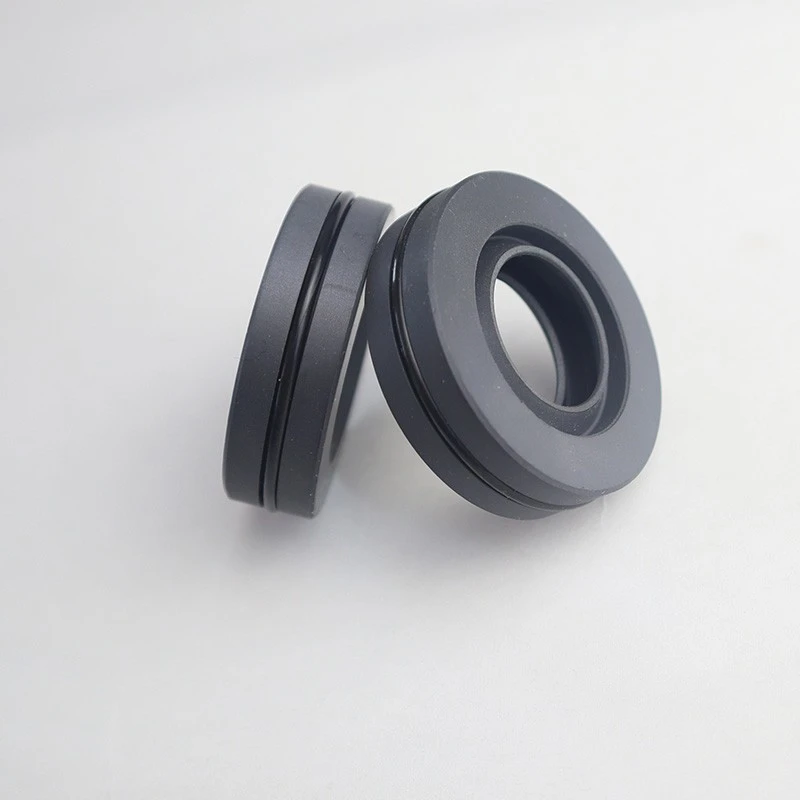

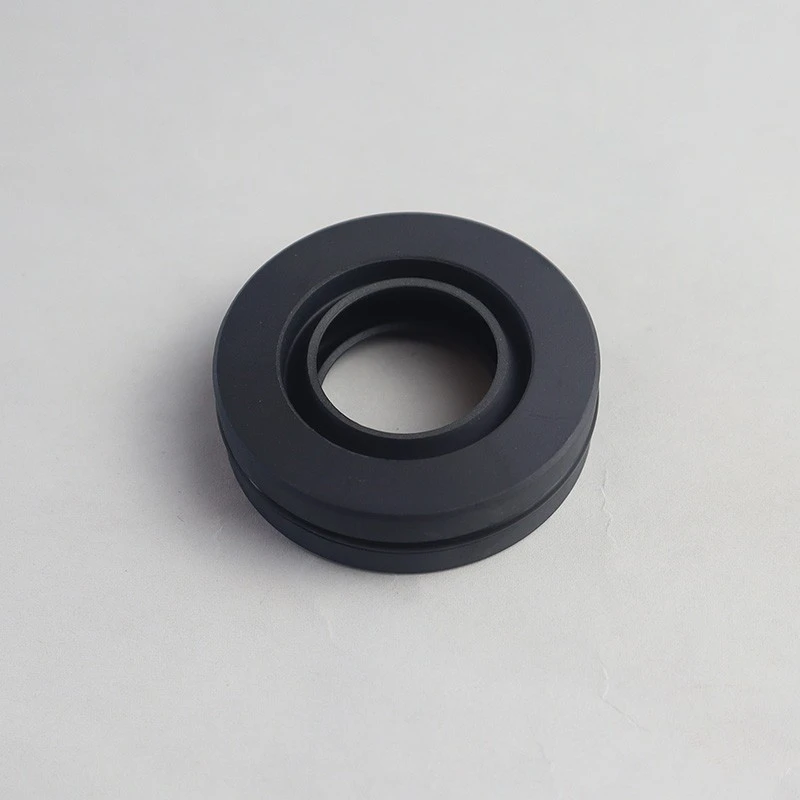

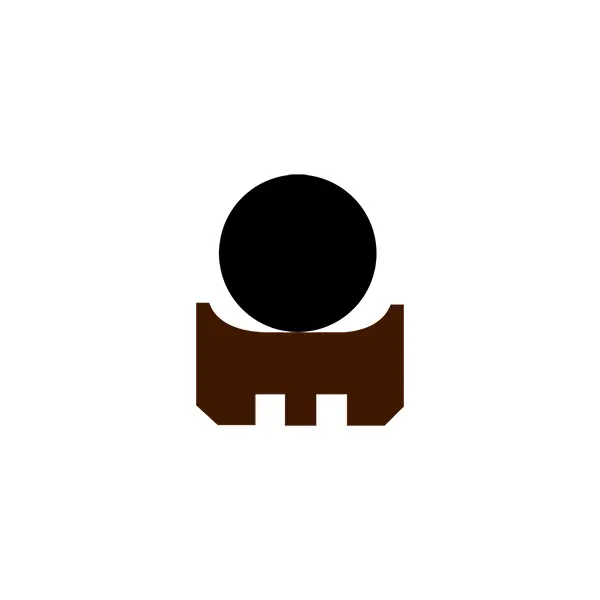

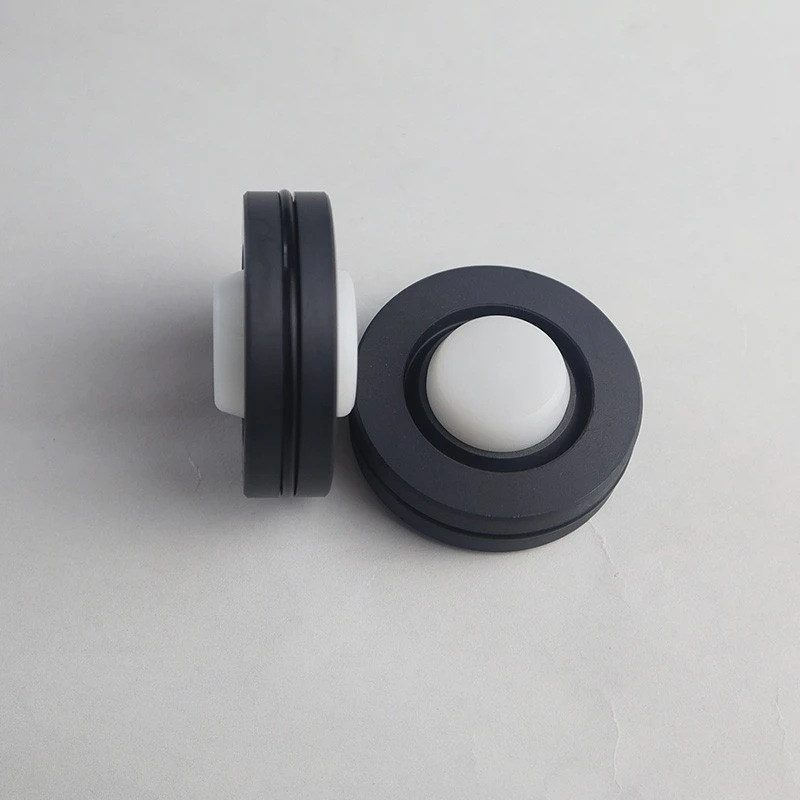

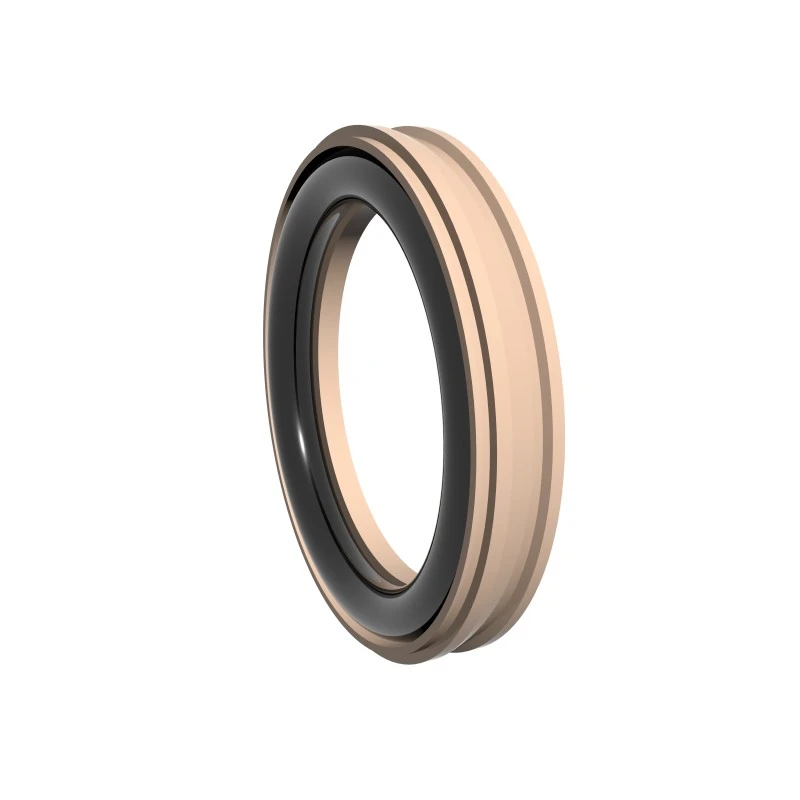

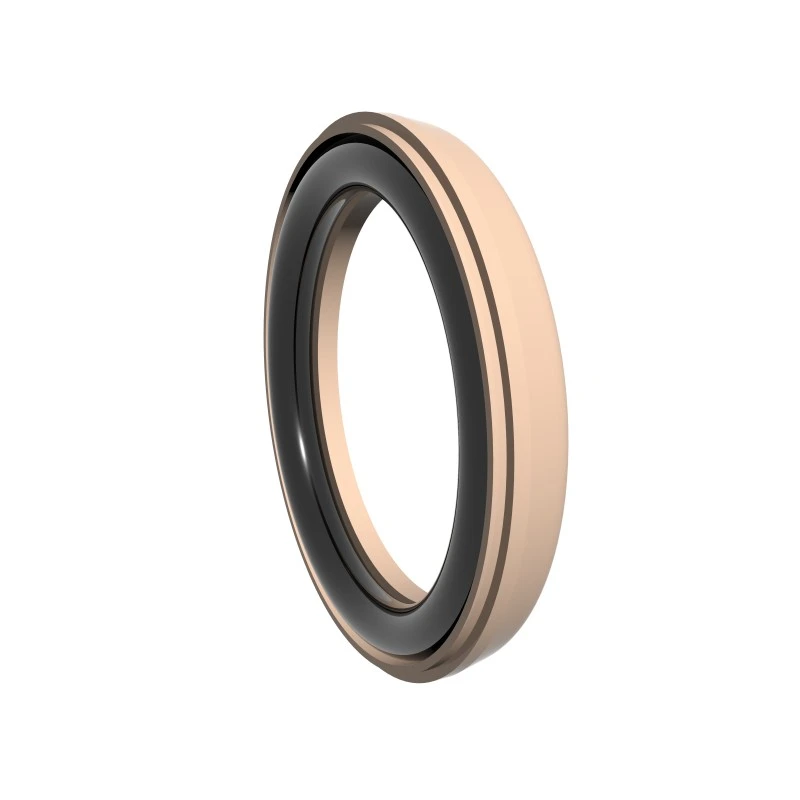

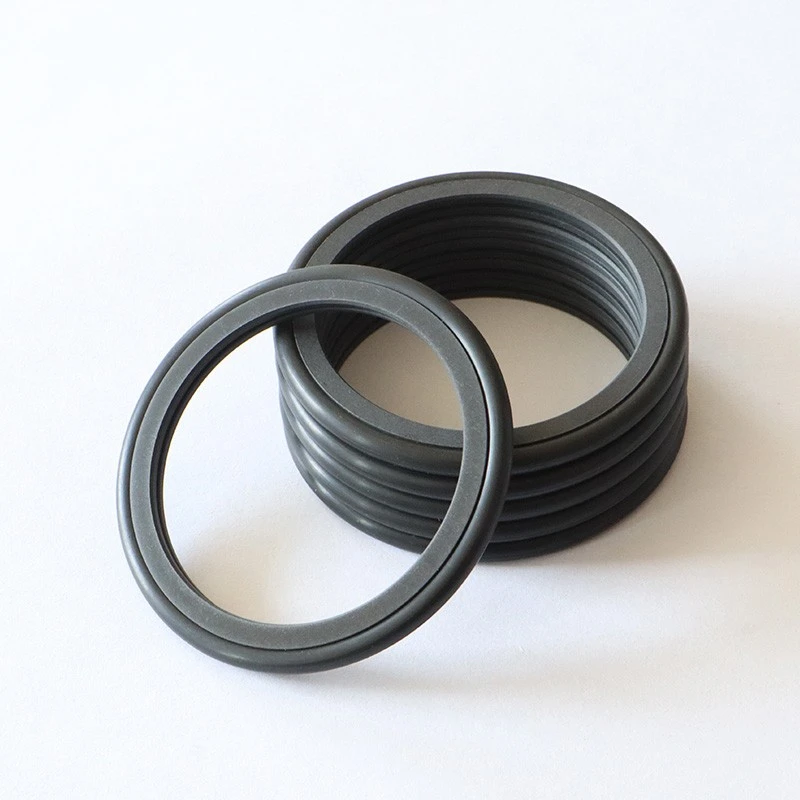

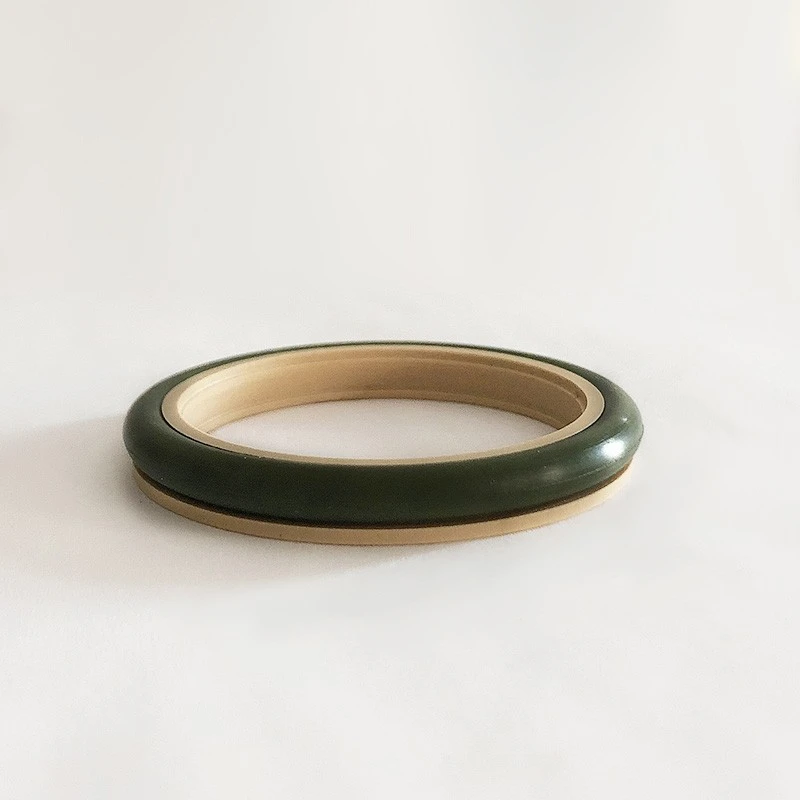

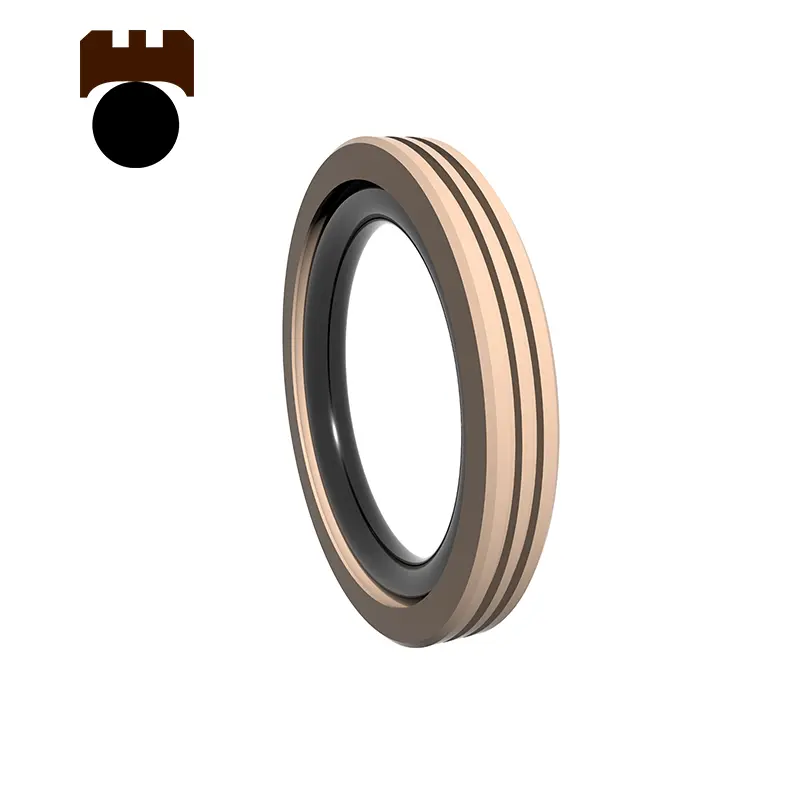

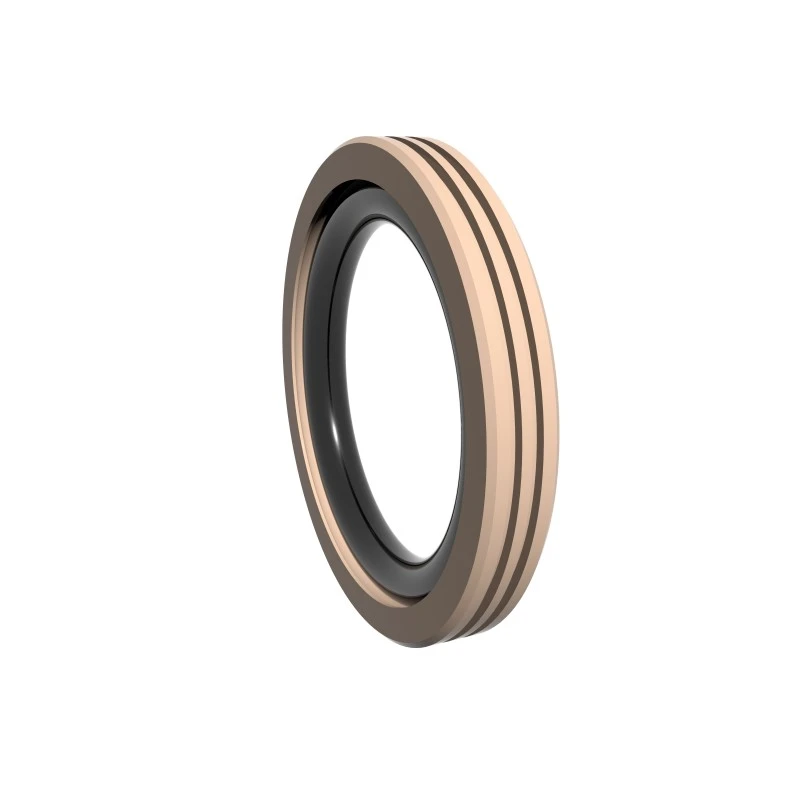

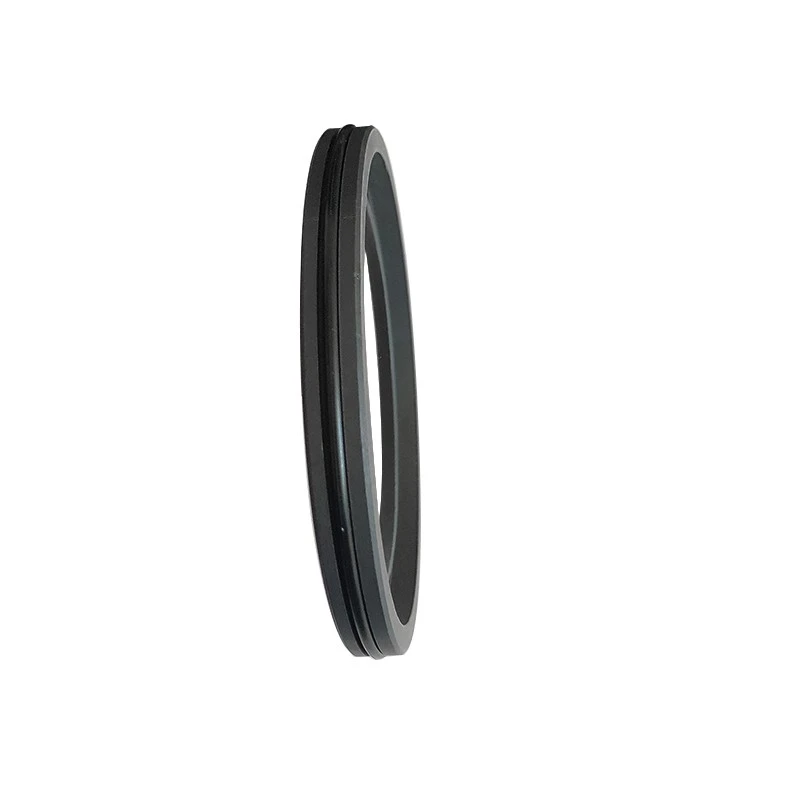

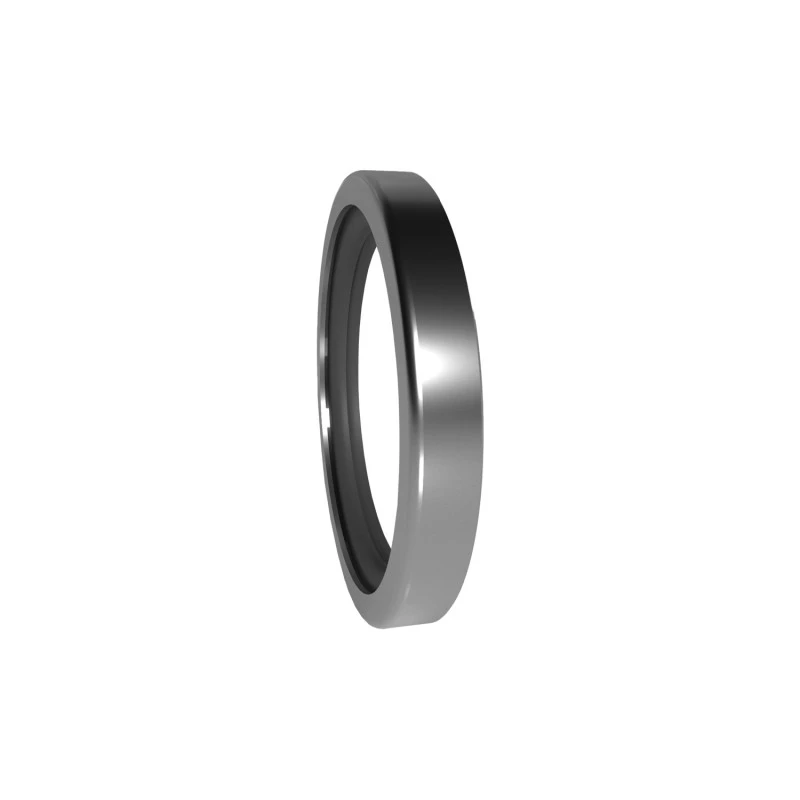

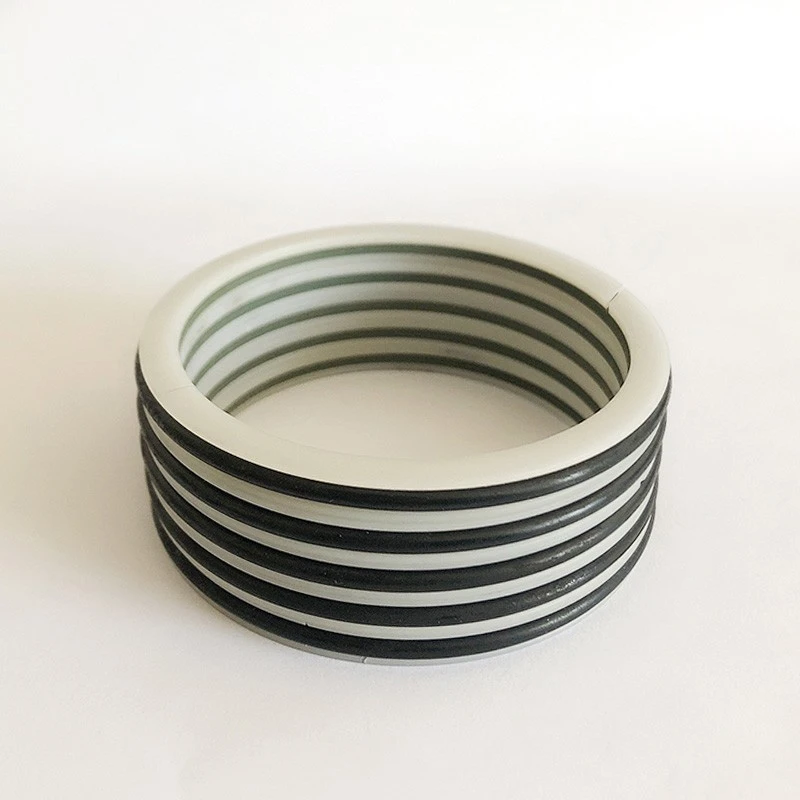

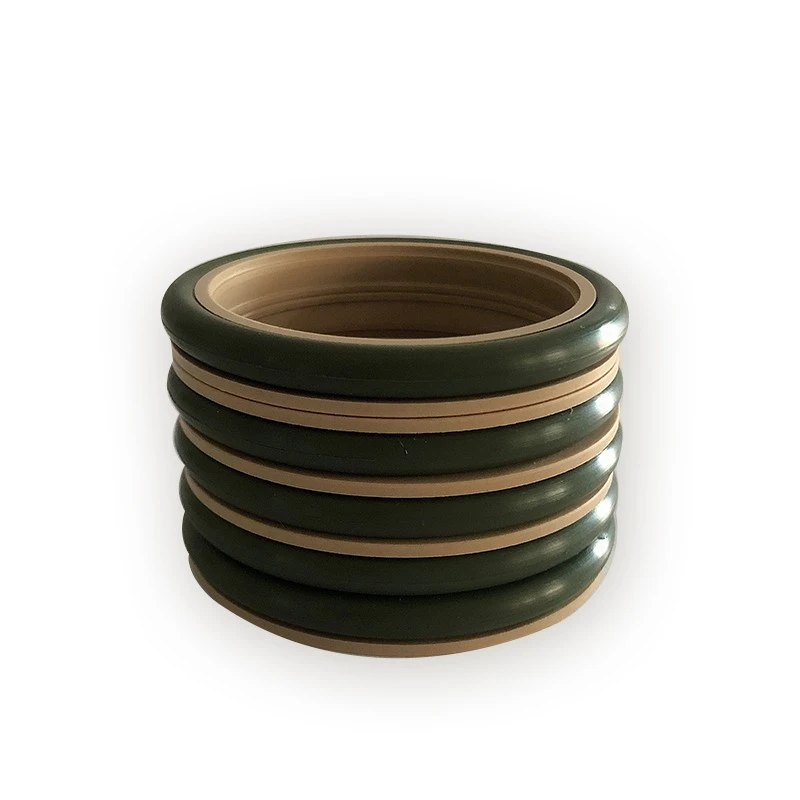

Серијата RC2051 користи комбинација на пополнети прстени за заби на PTFE и О-прстени за еднонасочно запечатување. Има ниско триење и високи карактеристики на запечатување и е поделено на стандарден тип (RC2051-B) и тип со голема брзина (RC2051-G).

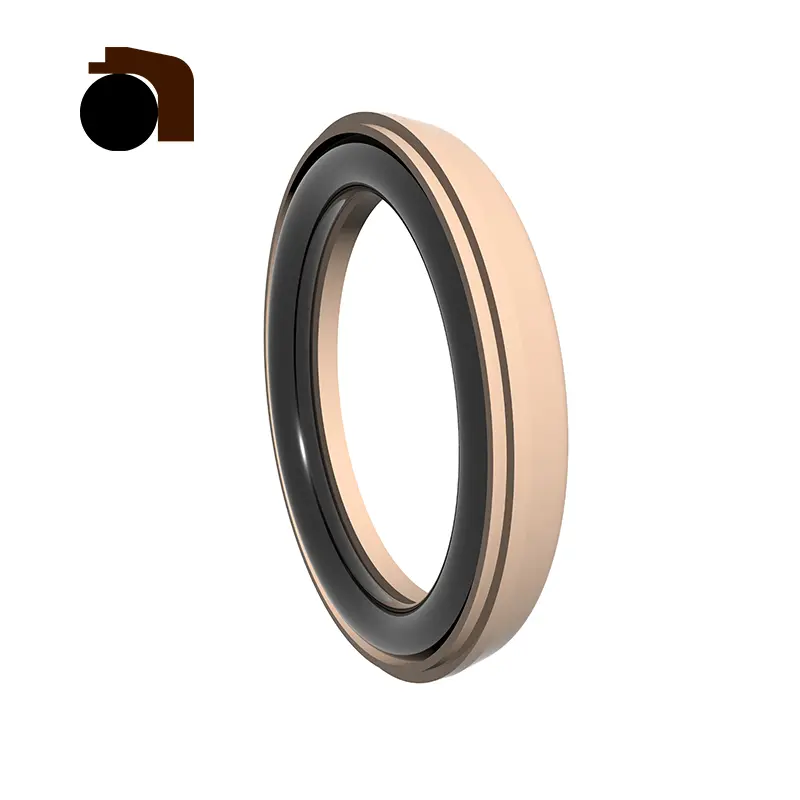

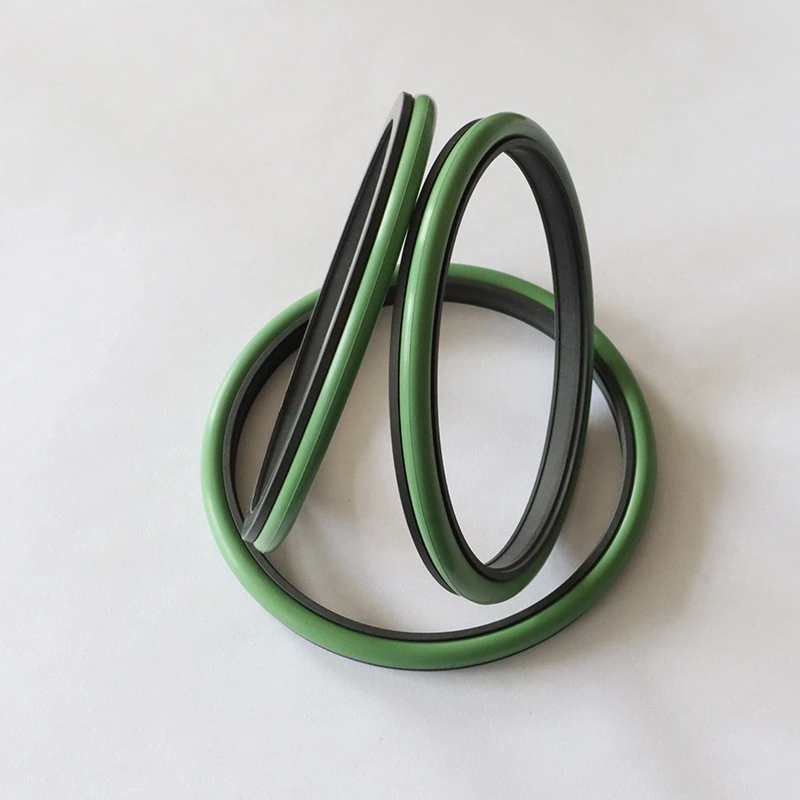

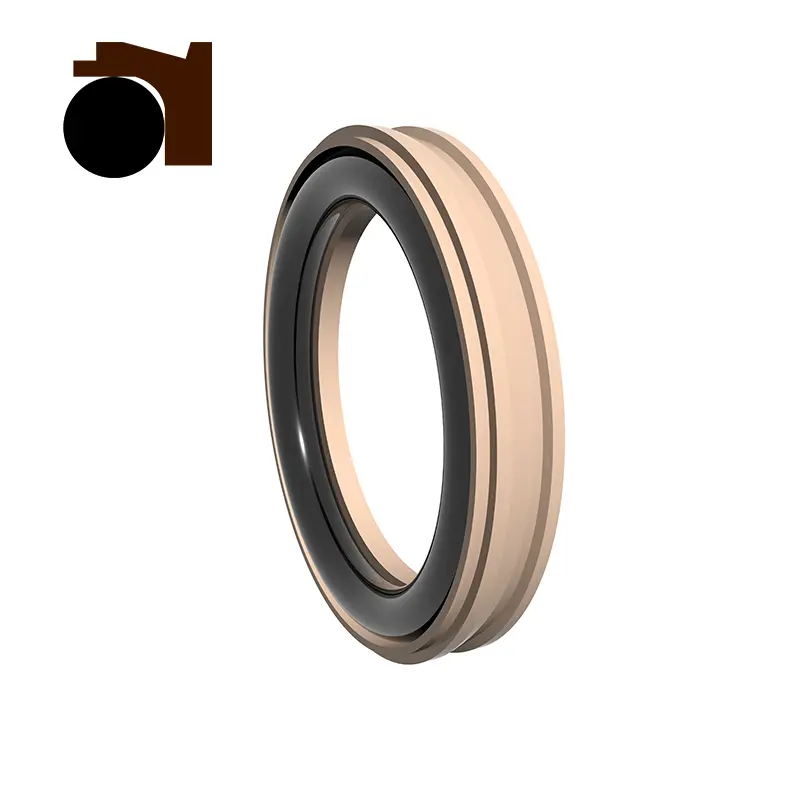

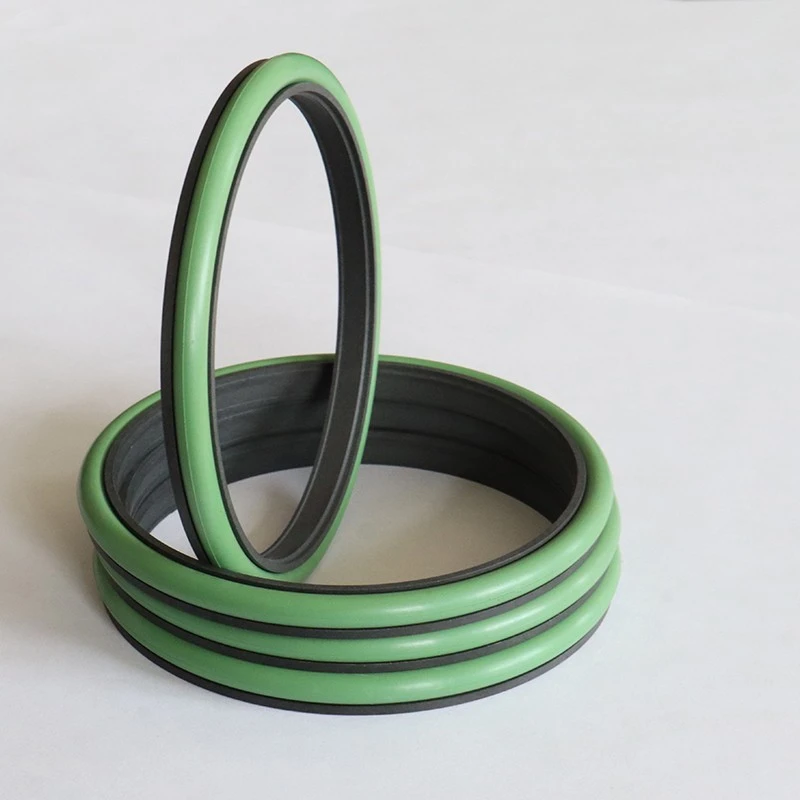

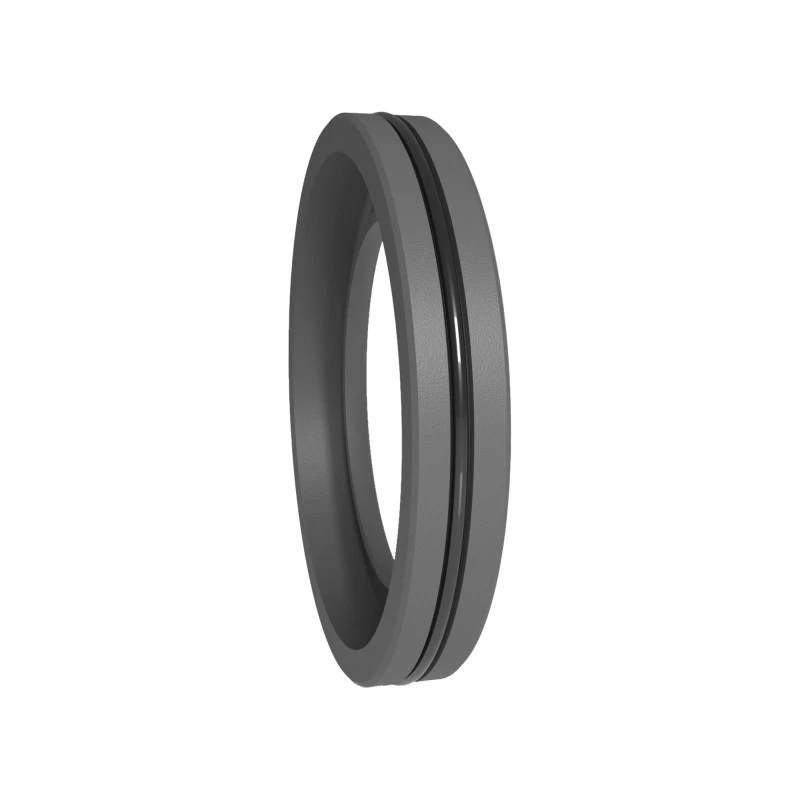

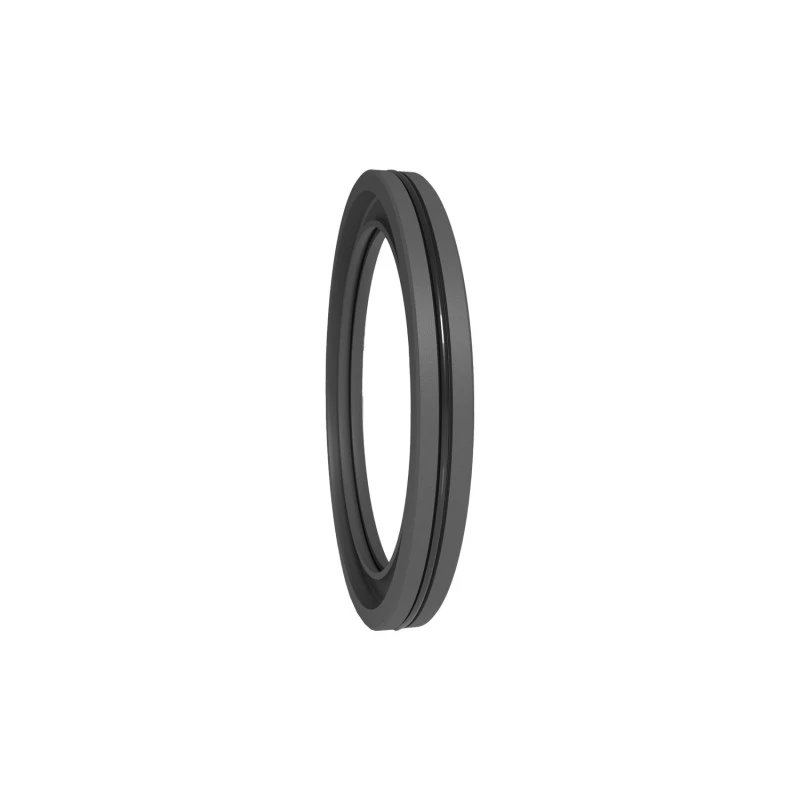

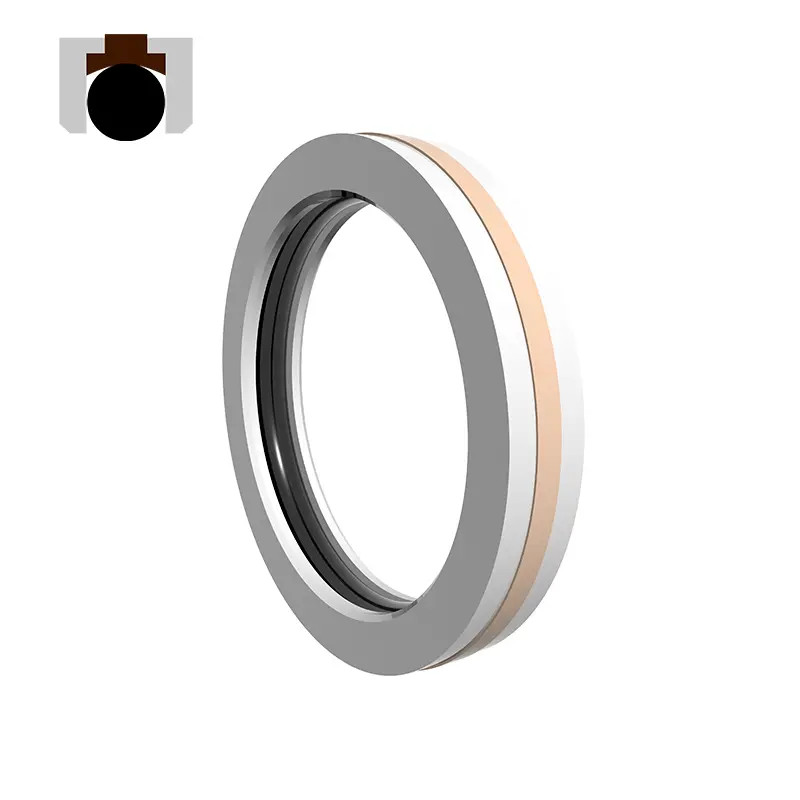

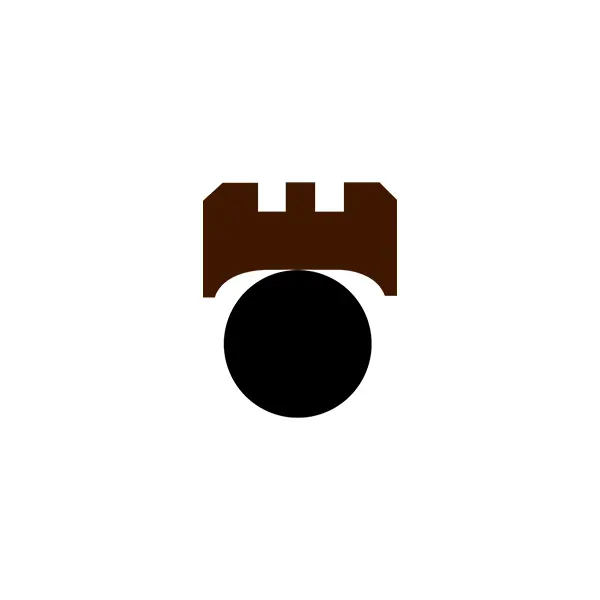

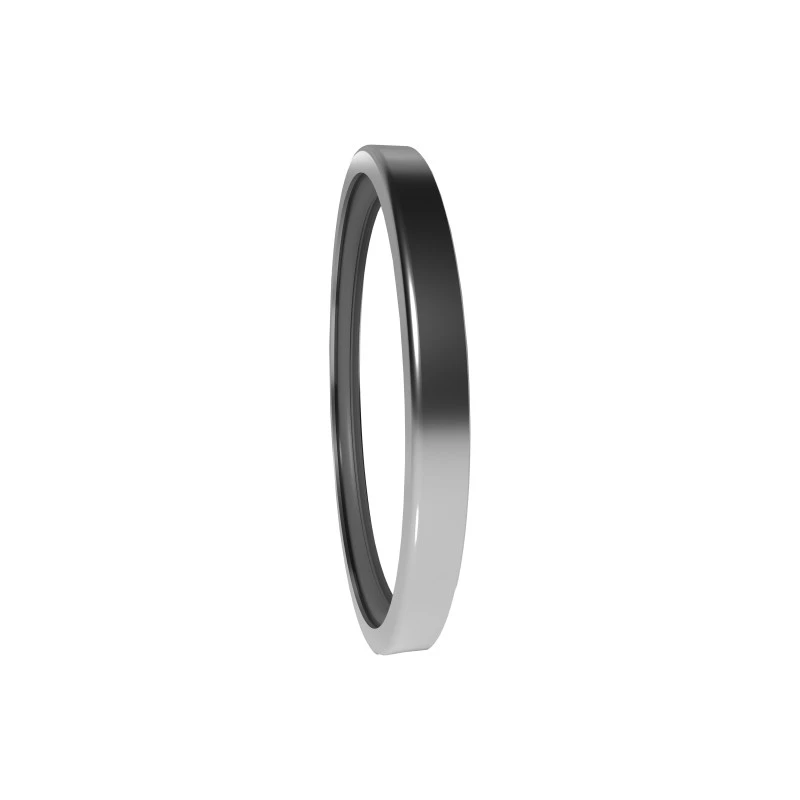

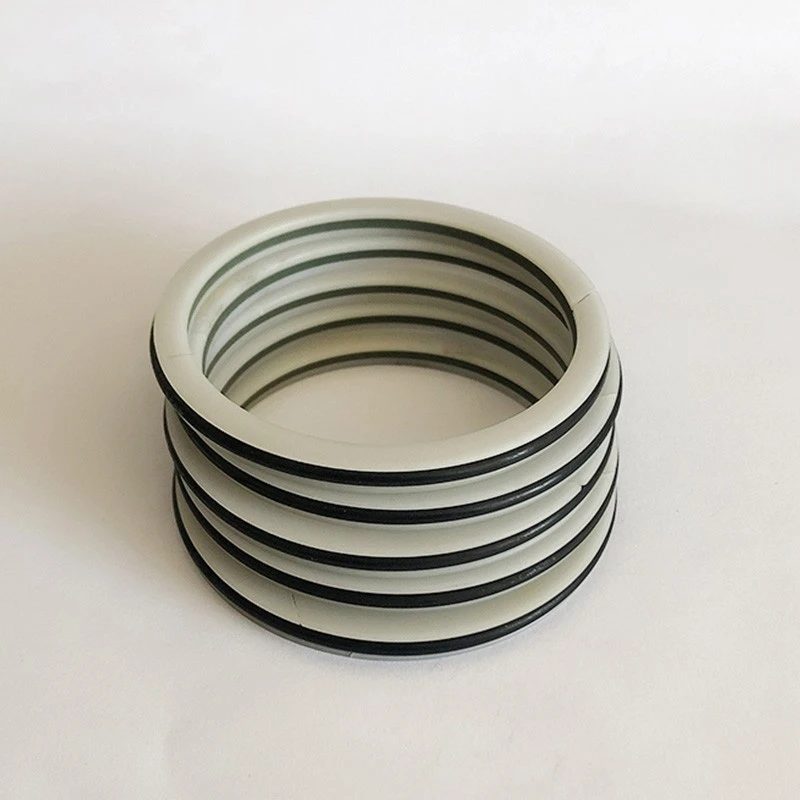

Серијата RC2052 и RC2054 се опремени со квадратни заптивки со жлебови за складирање на нафта, кои се погодни за хидраулично ротирачко бидирекционално запечатување. Структурата е компактна и поддржува околина за притисок на вода.

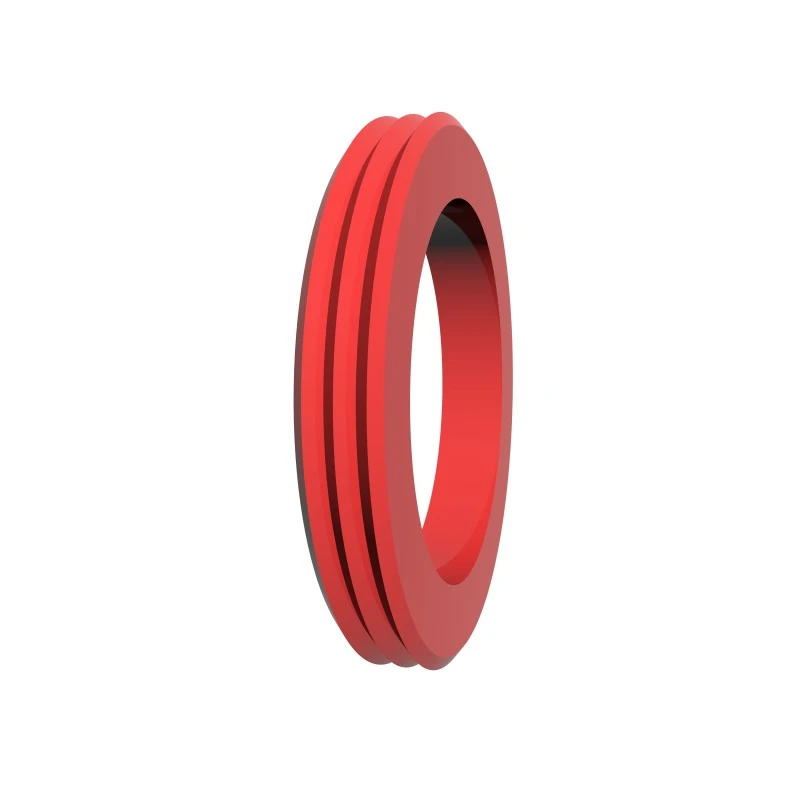

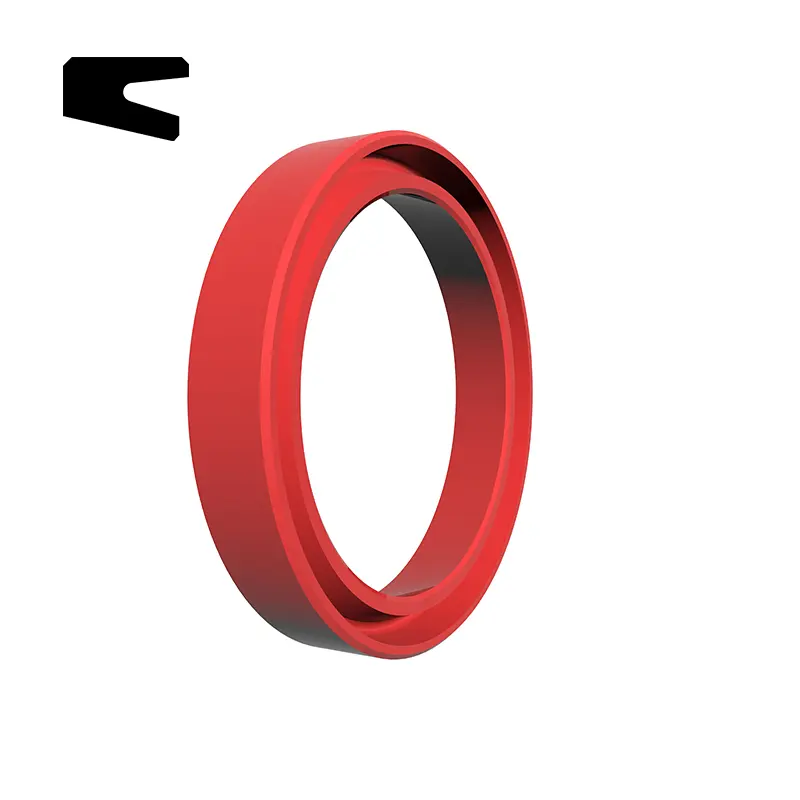

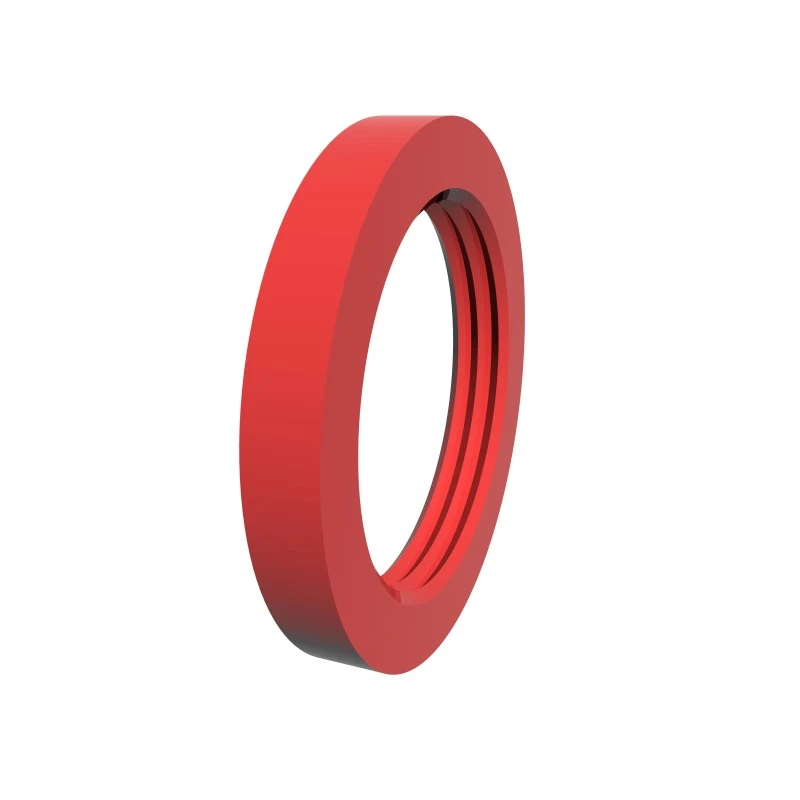

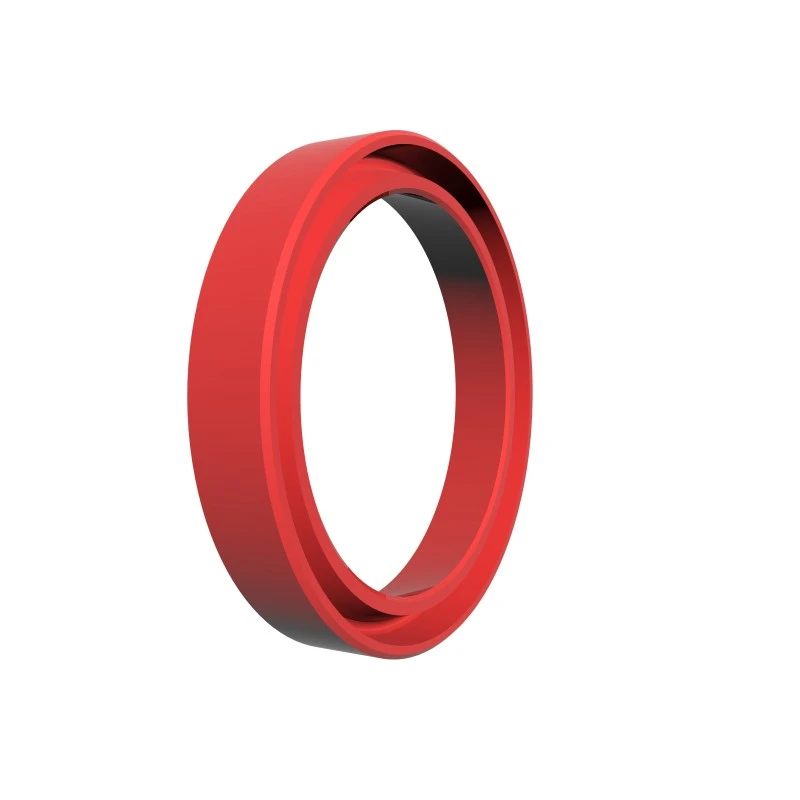

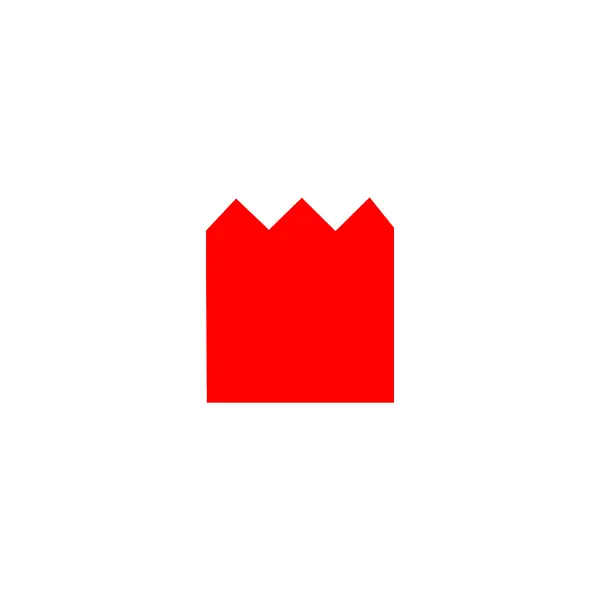

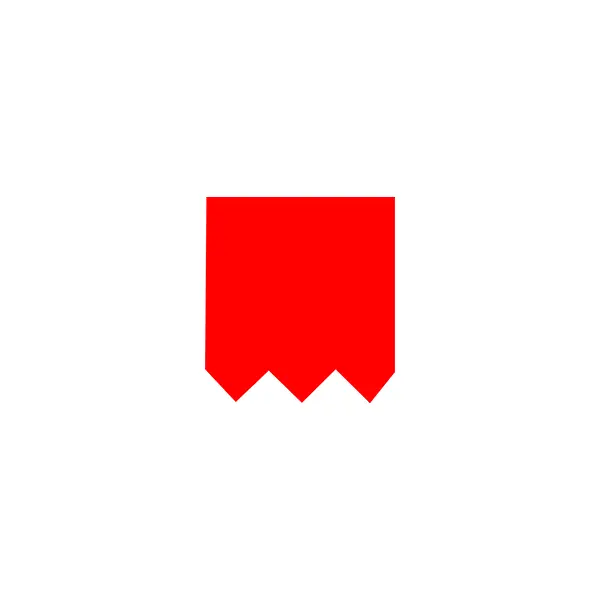

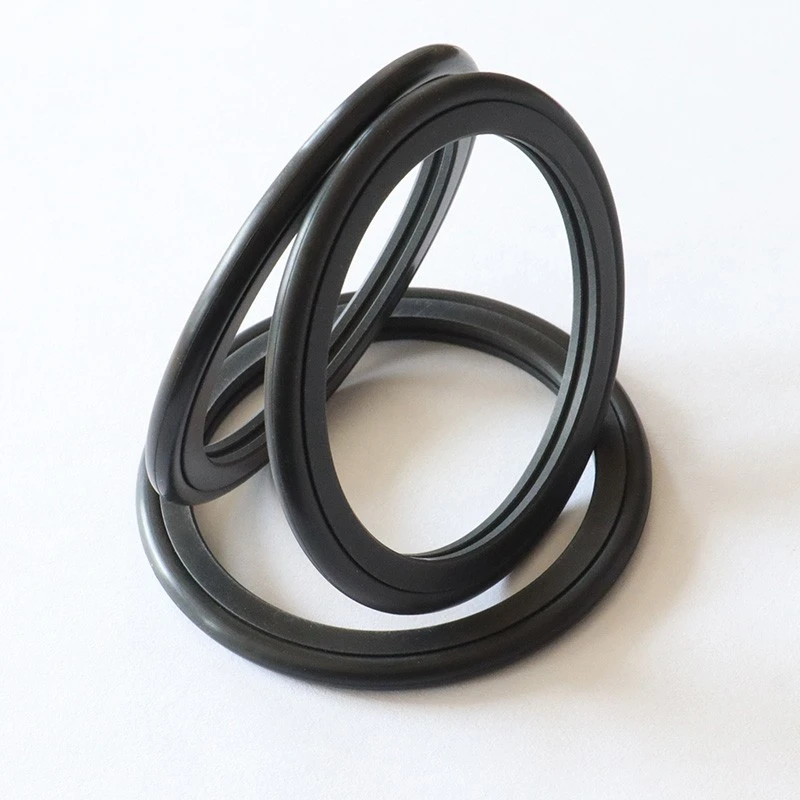

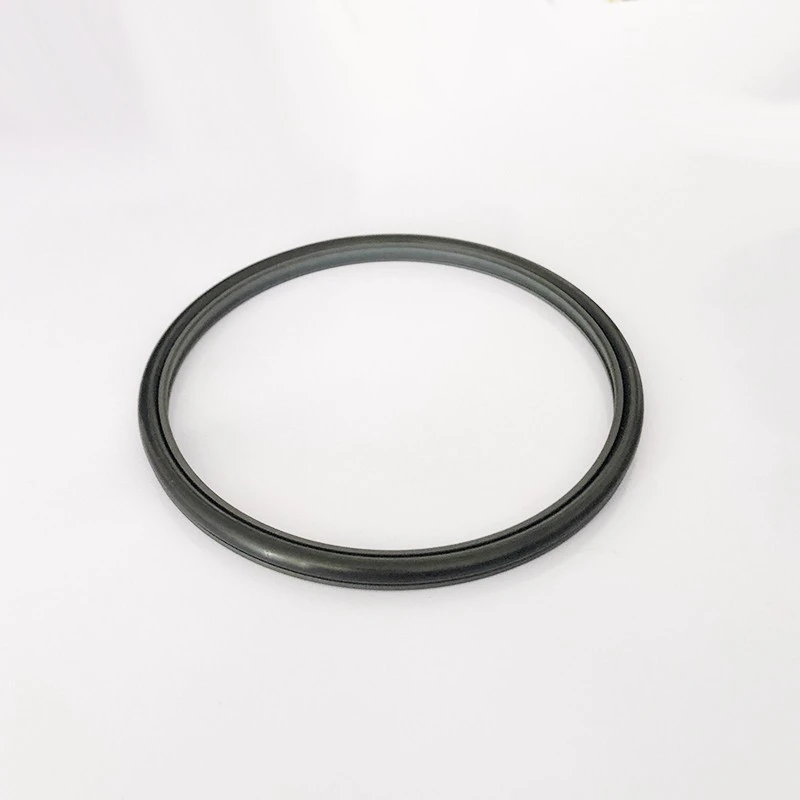

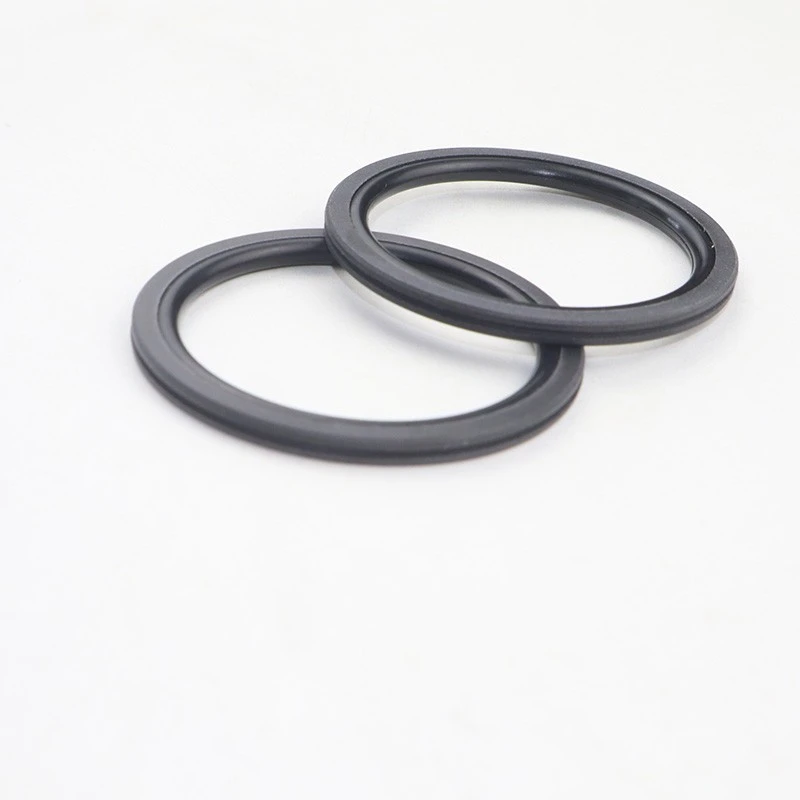

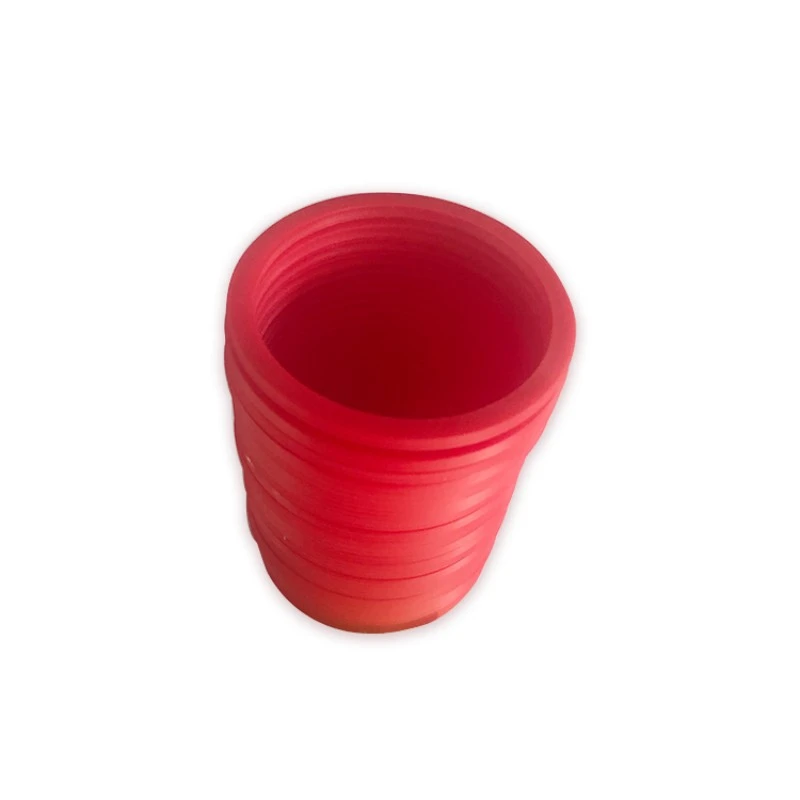

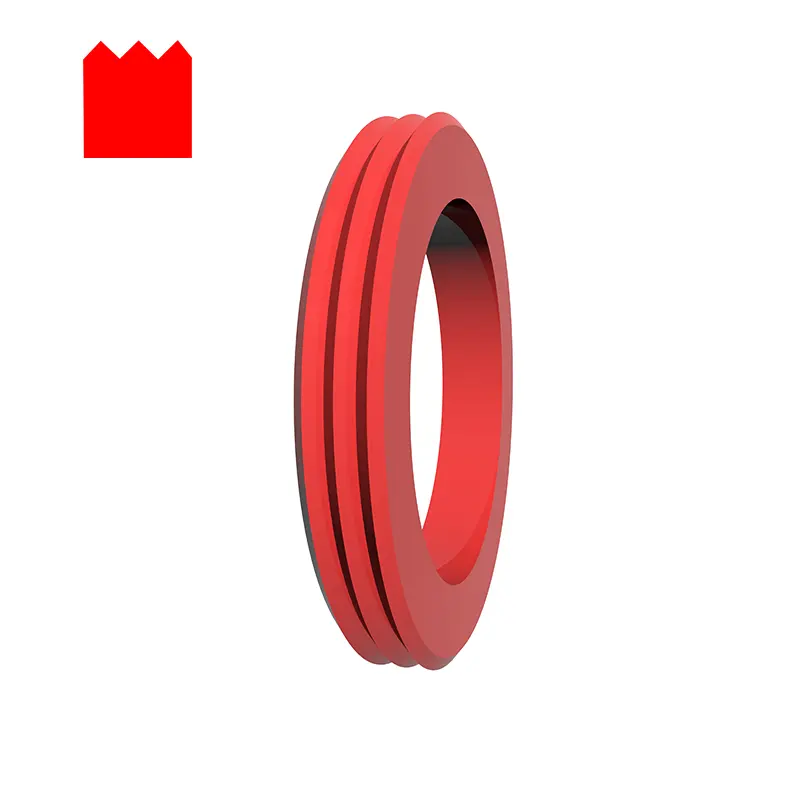

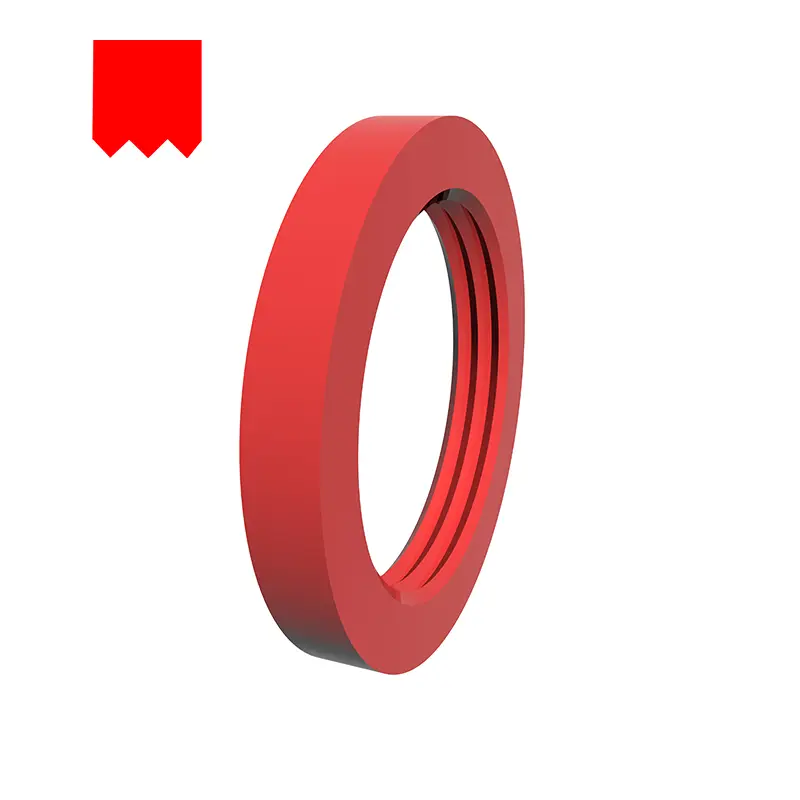

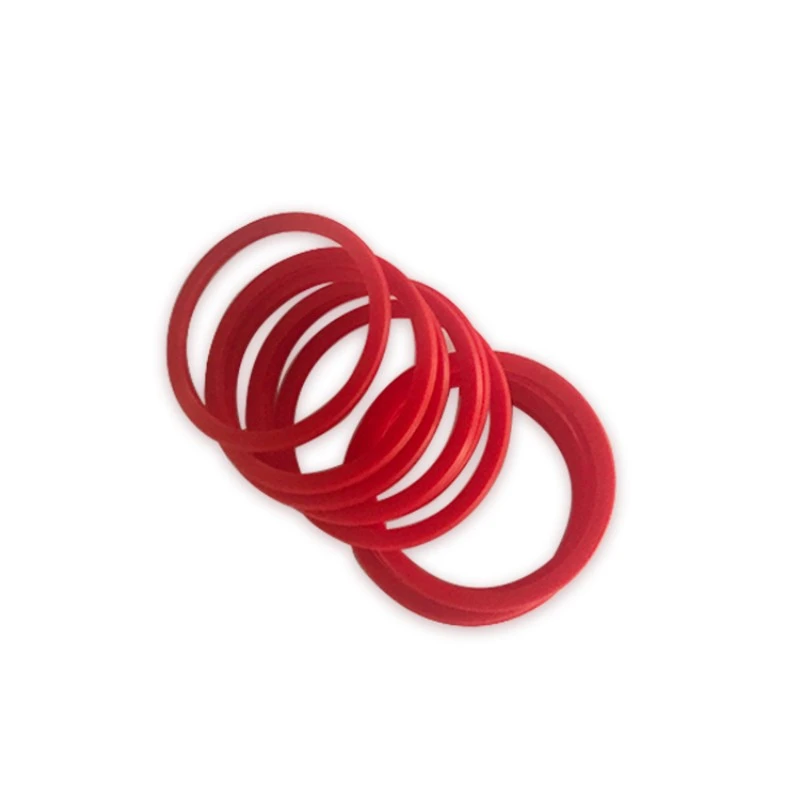

Серијата RCX17 и RCX18 се изработени од PU материјали со високи перформанси, со забен дизајн на пресек за лесна инсталација. Тие се погодни за запечатување на ротирачкото вратило и ротационата дупка, а дизајнот на жлебот е заменливо.

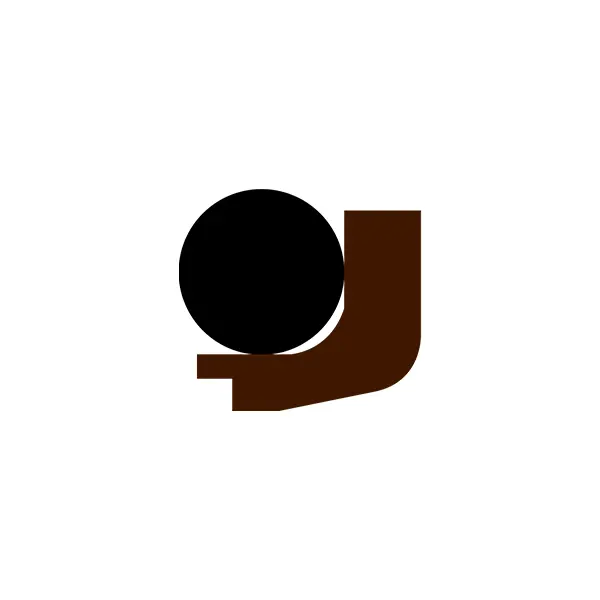

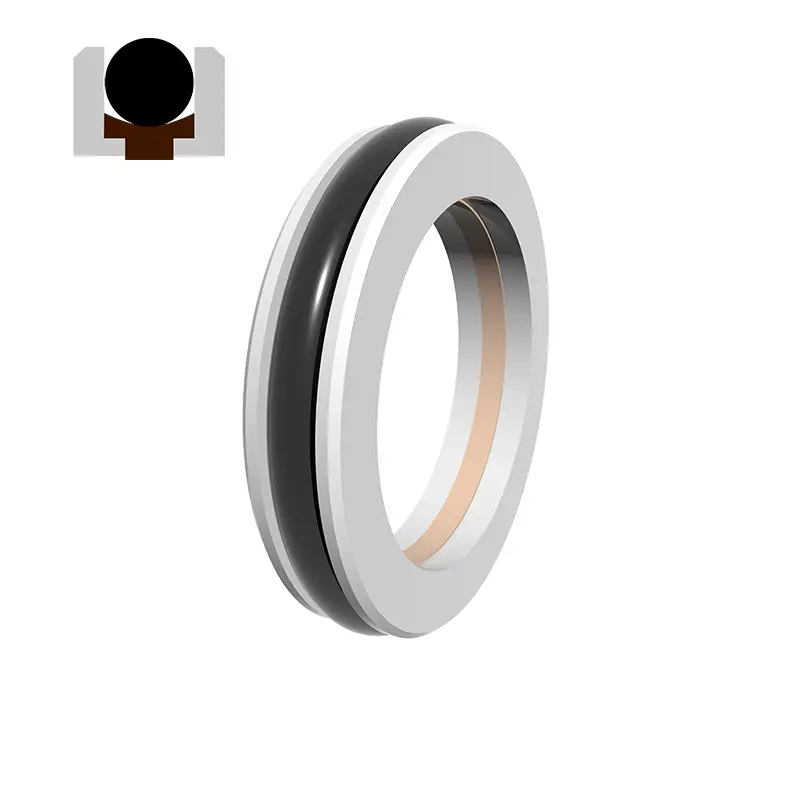

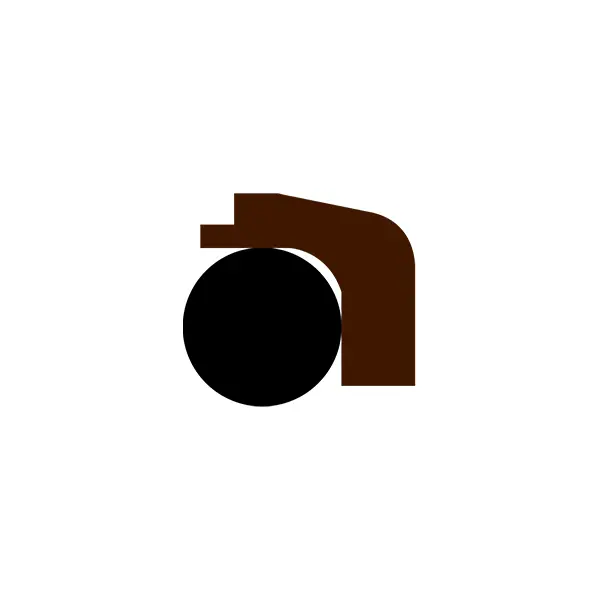

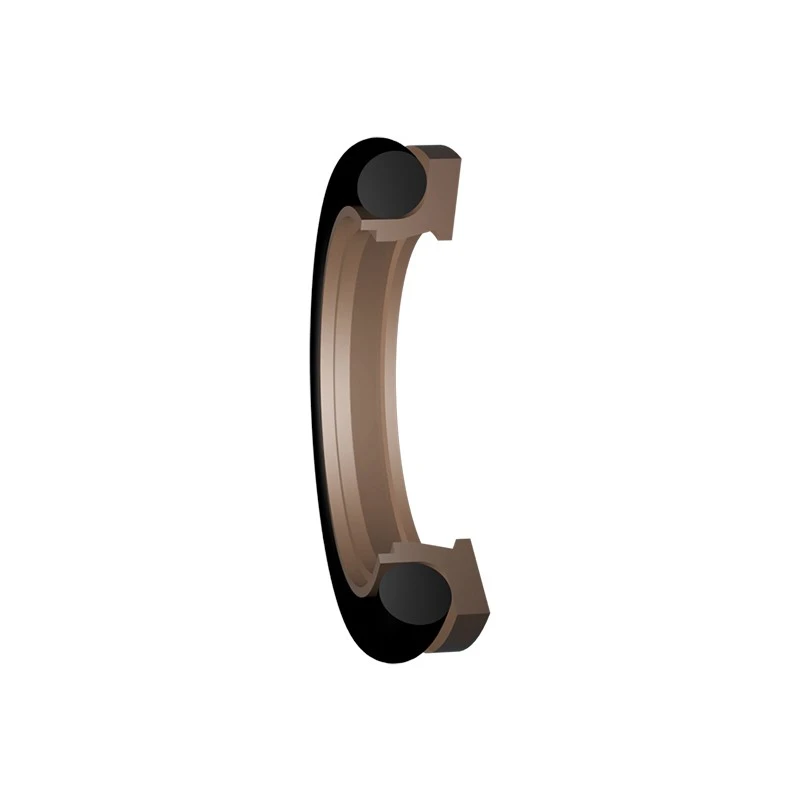

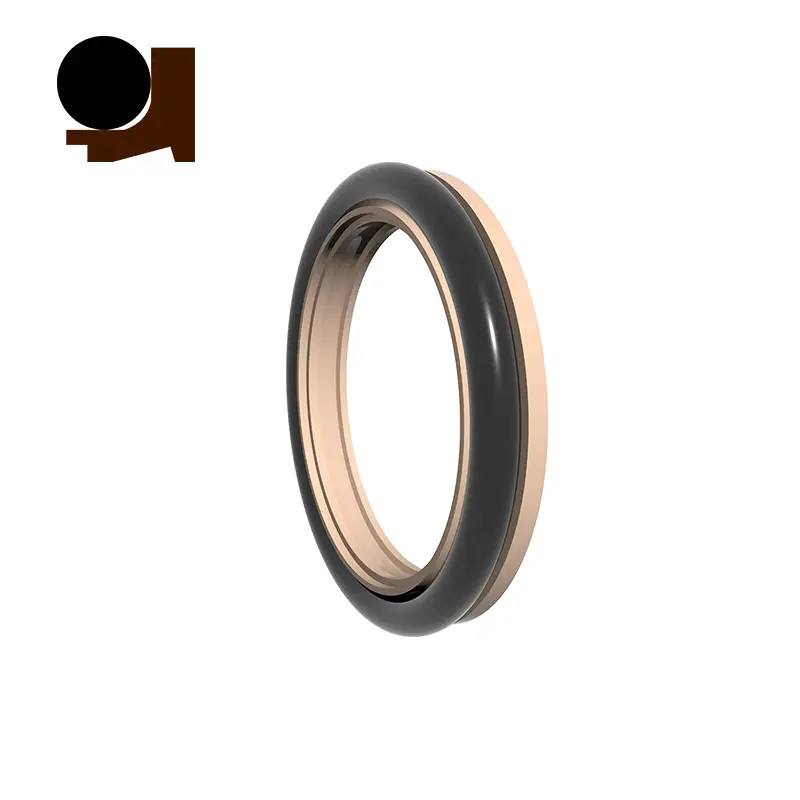

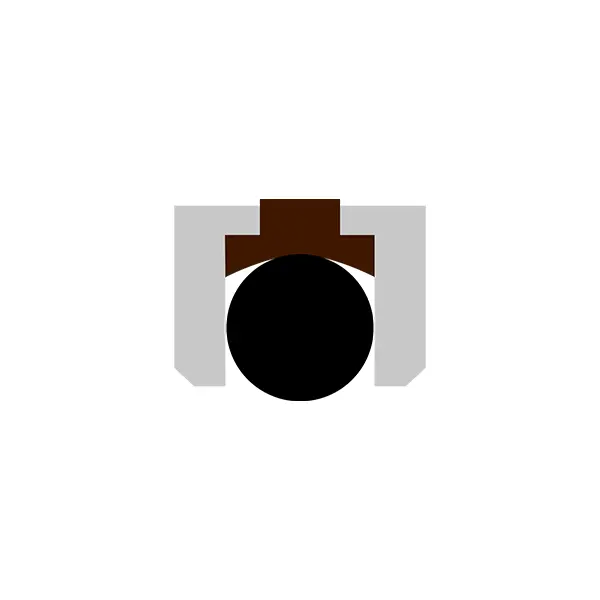

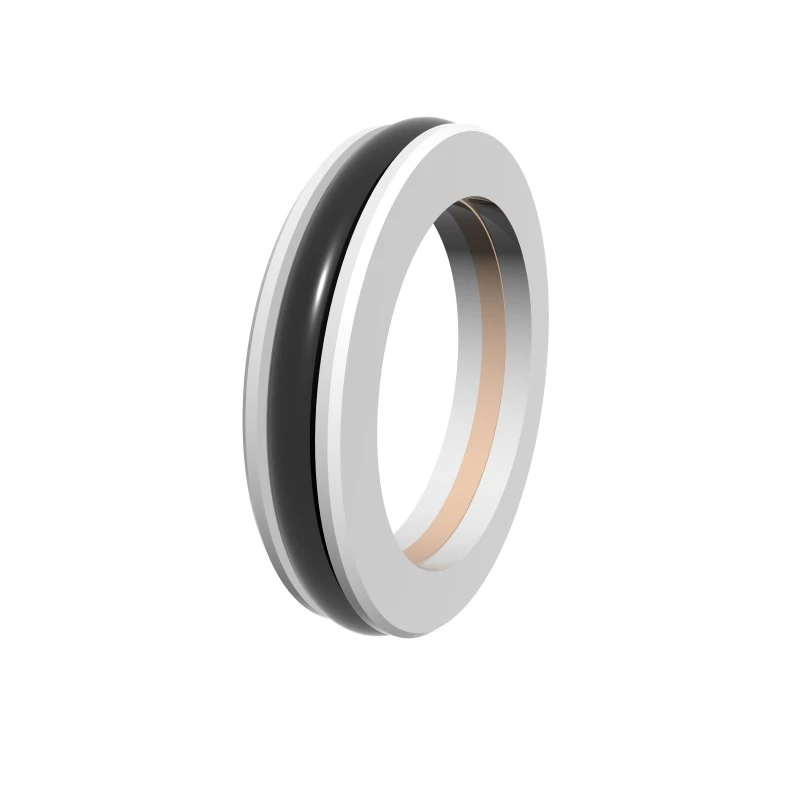

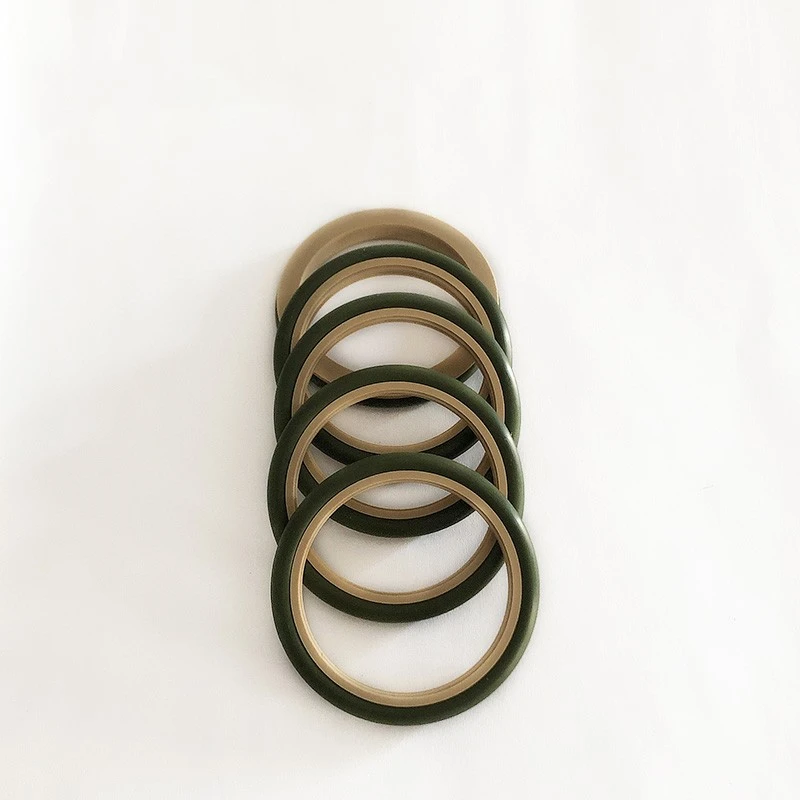

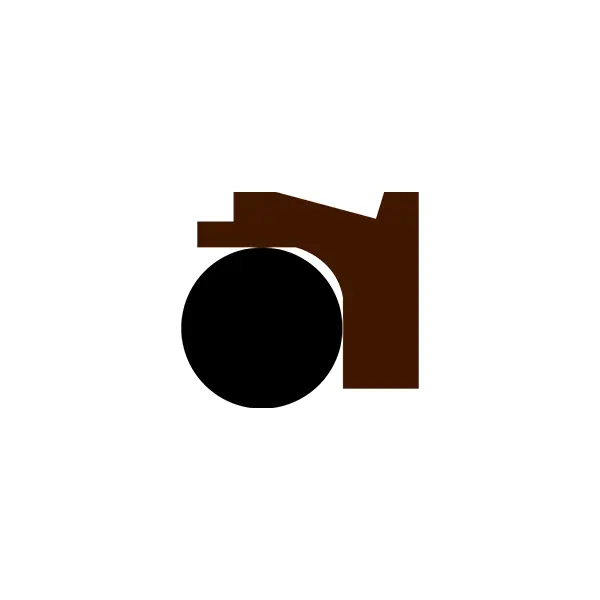

Серијата RDI и RDA се состојат од прстени за запечатување PTFE, прстени за пластична поддршка во форма на L и О-прстени, кои се погодни за висок притисок, ниска брзина, ротирачки двонасочно запечатување, отпорност на висок притисок, ниско триење и долг живот.

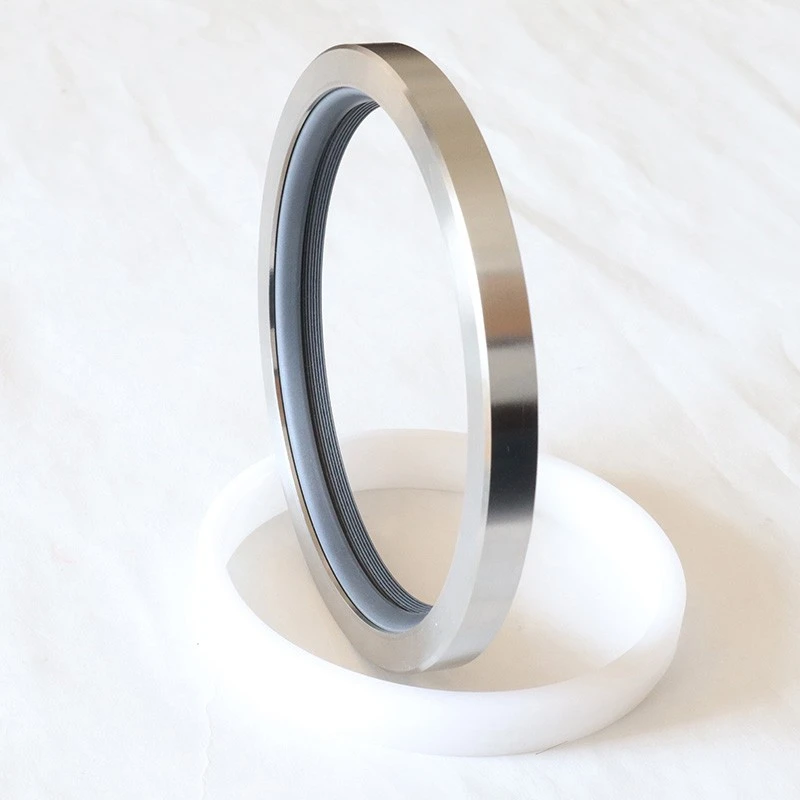

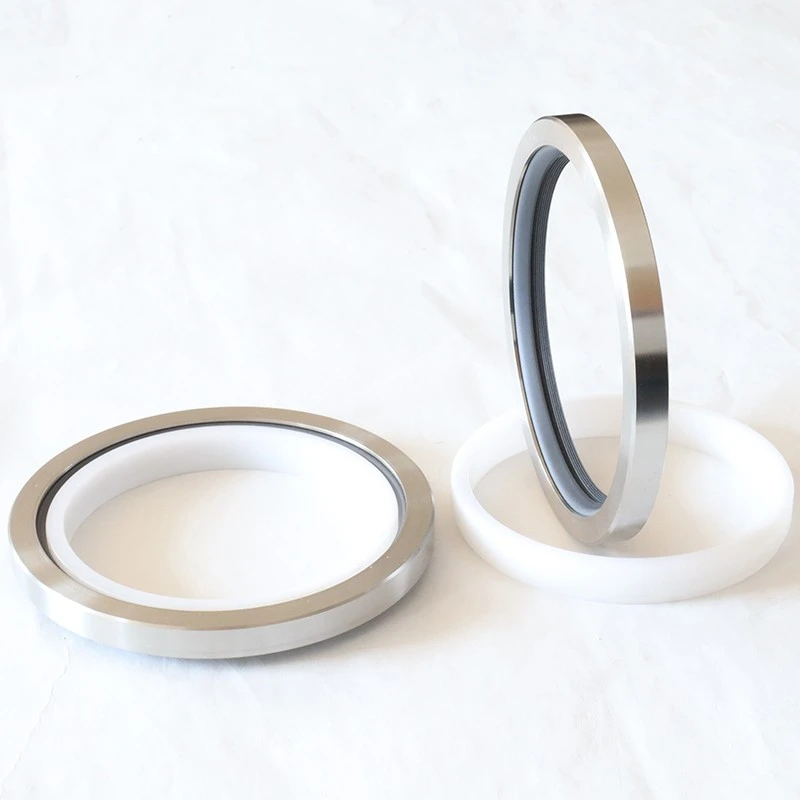

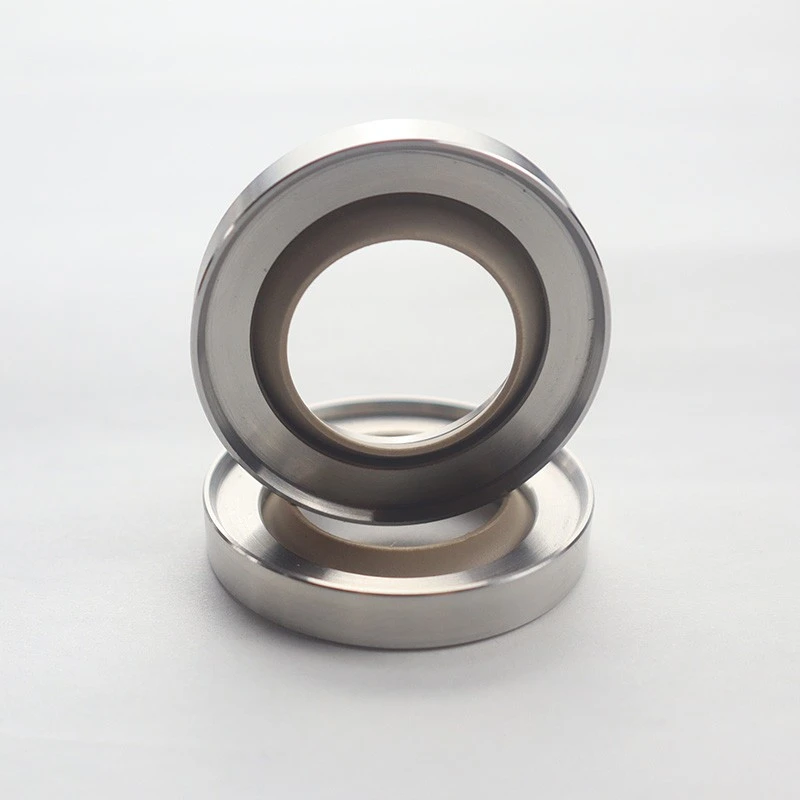

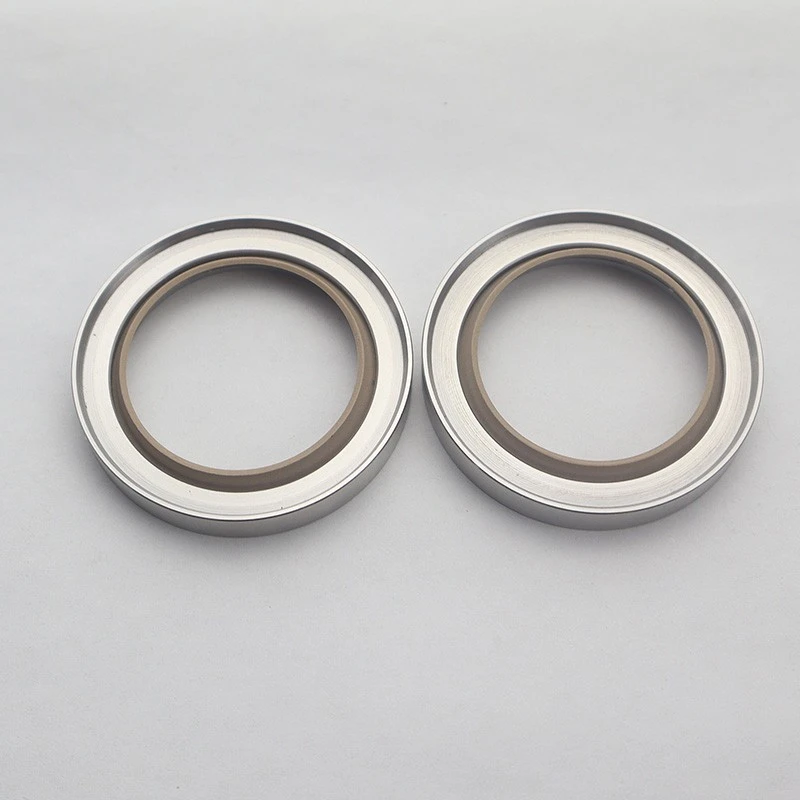

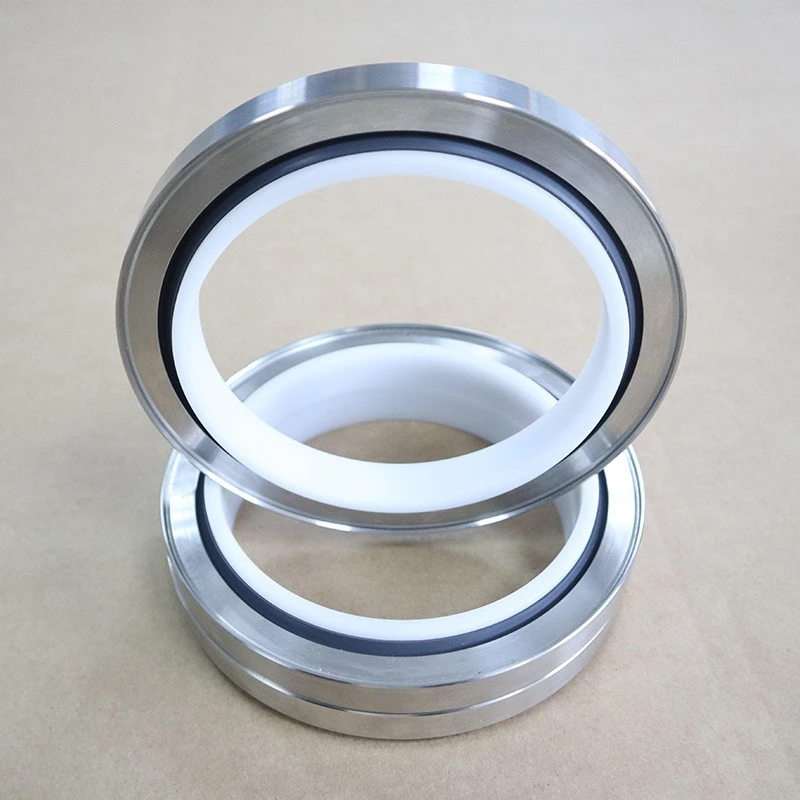

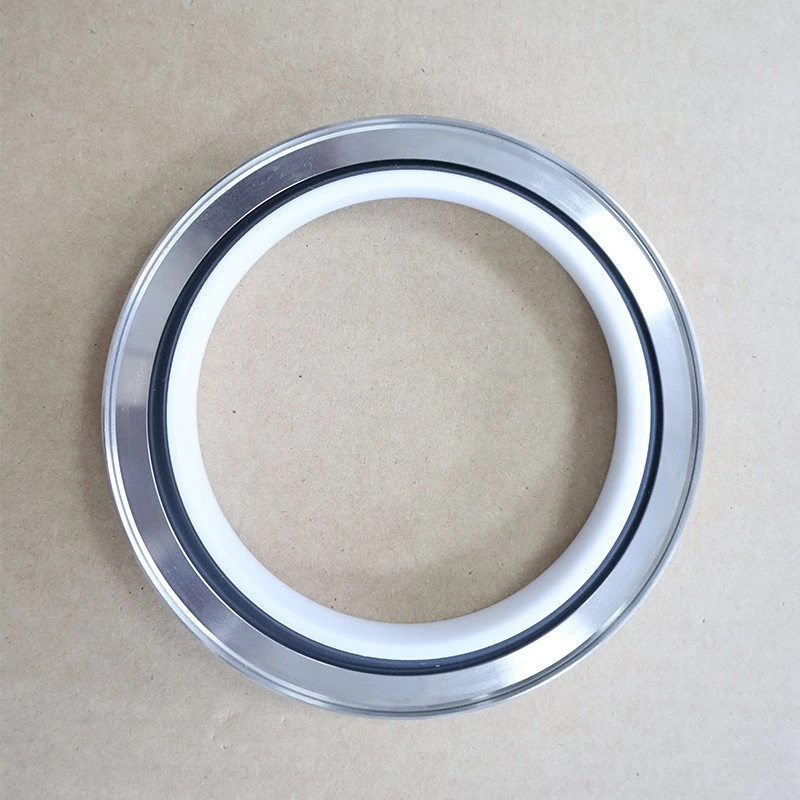

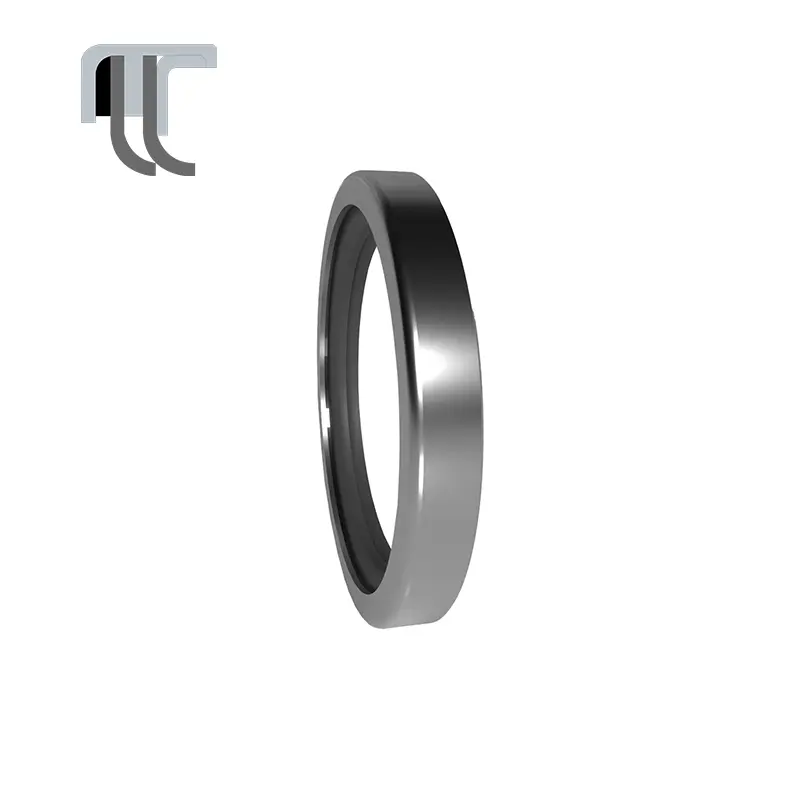

Заптивката за напојување на напојувањето RCS PTFE содржи метален скелет и усна за запечатување PTFE, која е погодна за сложени услови за работа.

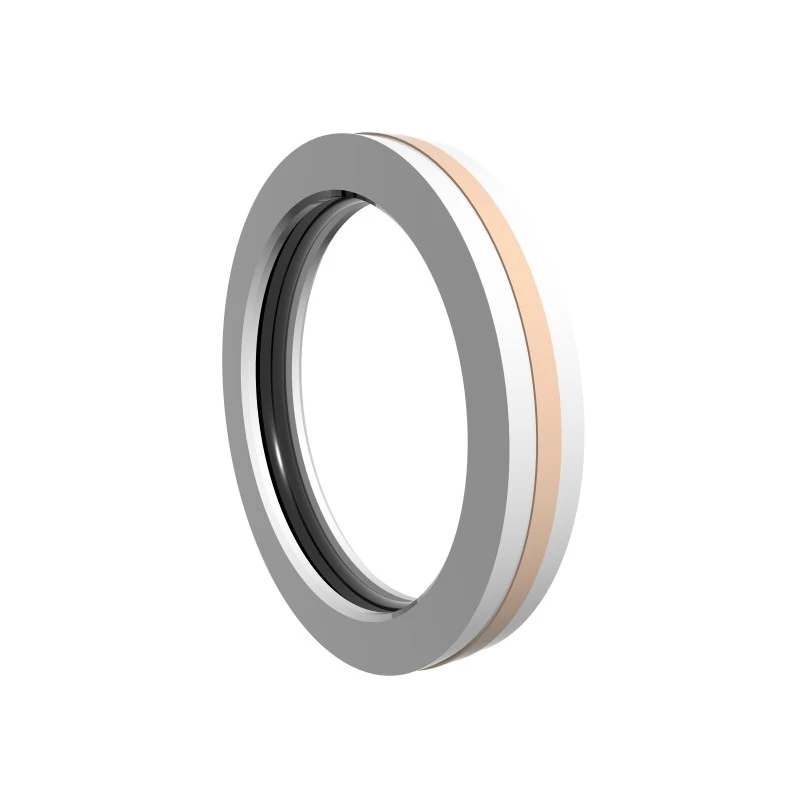

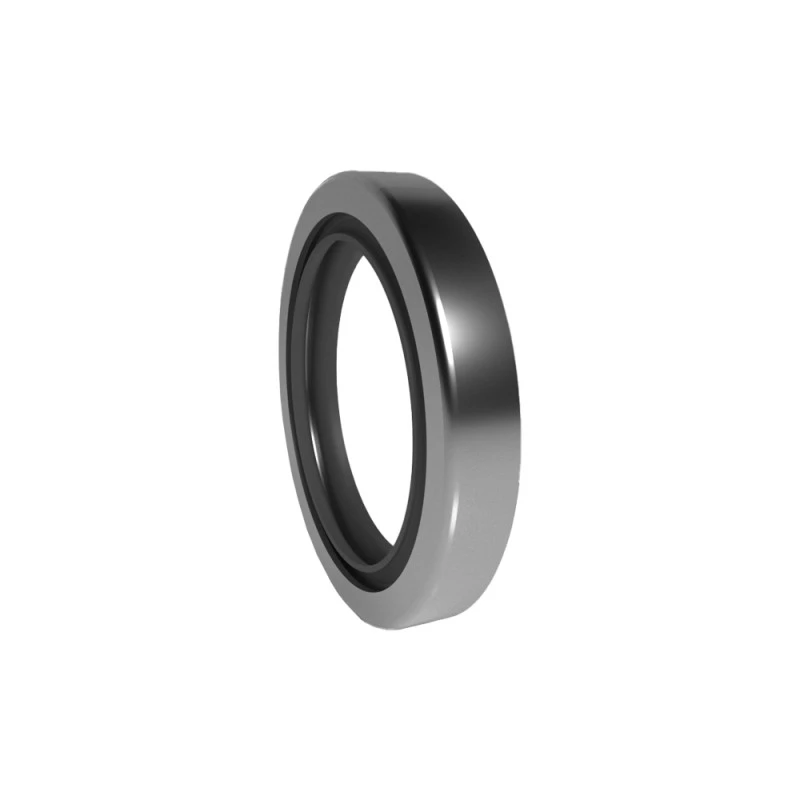

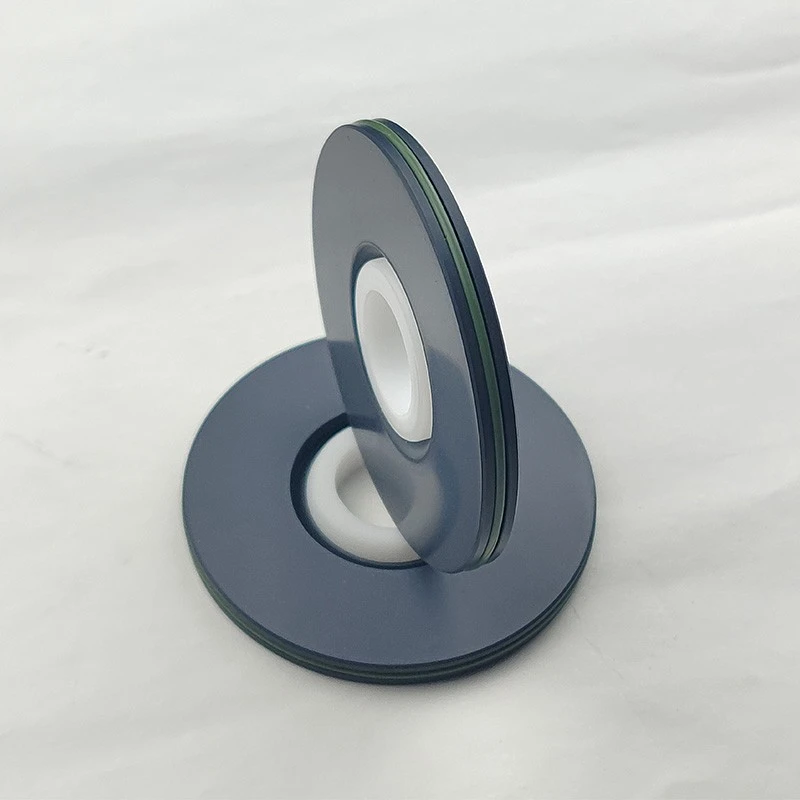

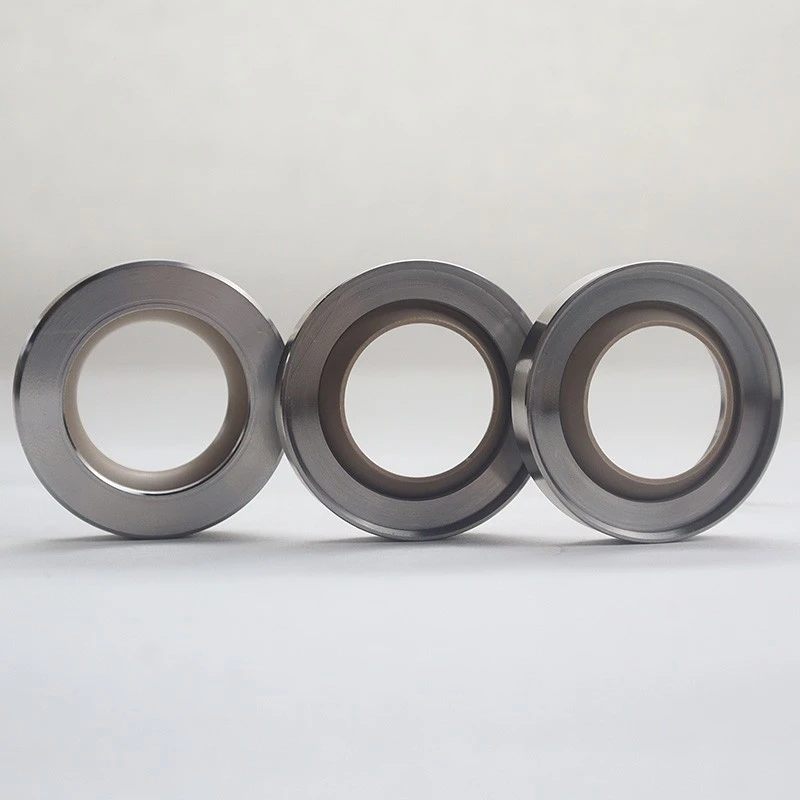

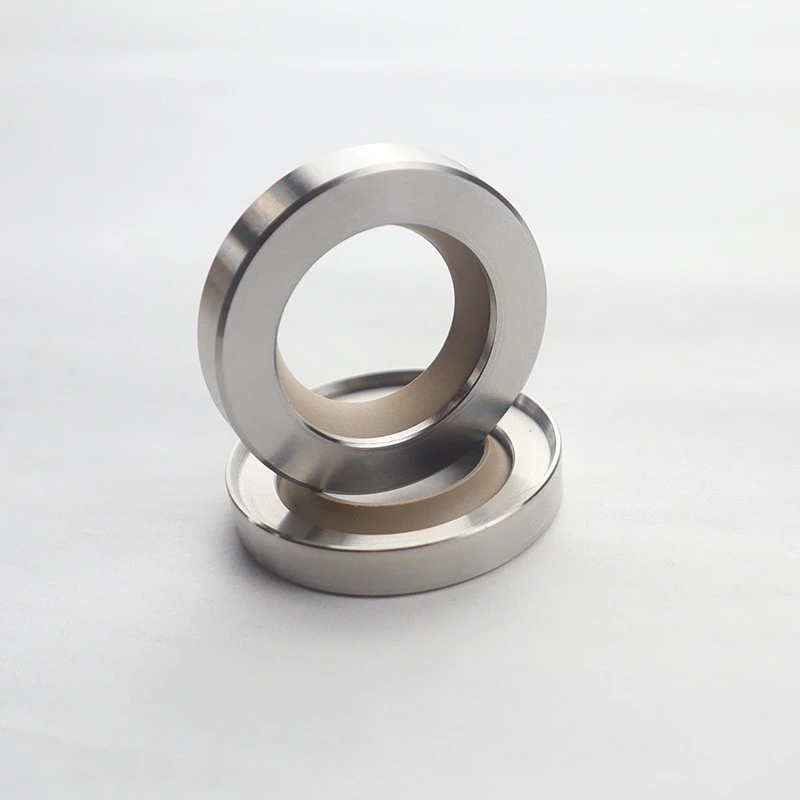

Целосниот заптивка на маслото RC2057 PTFE е дизајниран за специјални прилики што традиционалните заптивки на нафта не можат да ги исполнат.

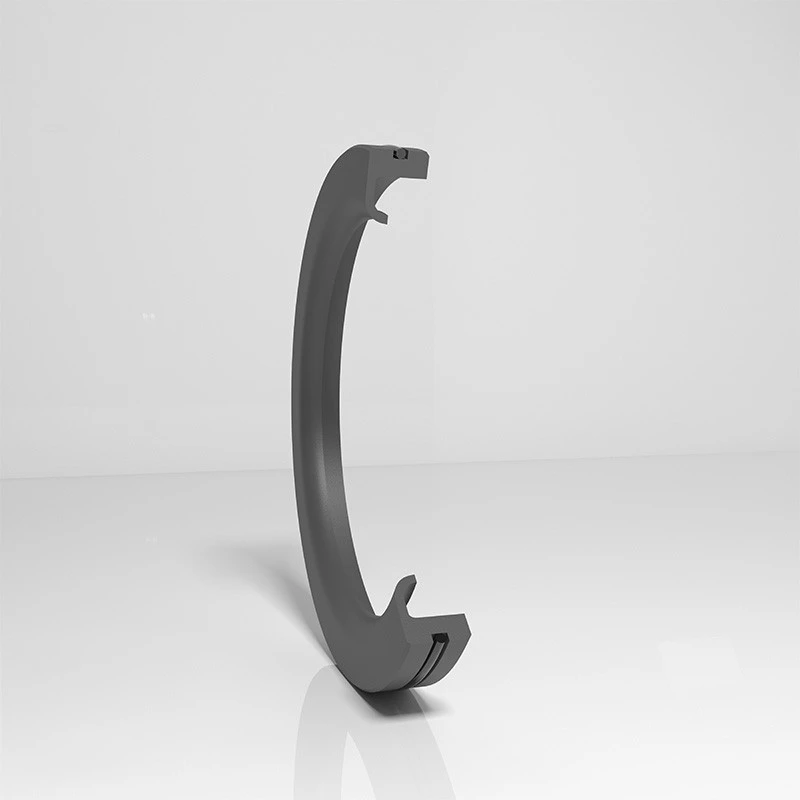

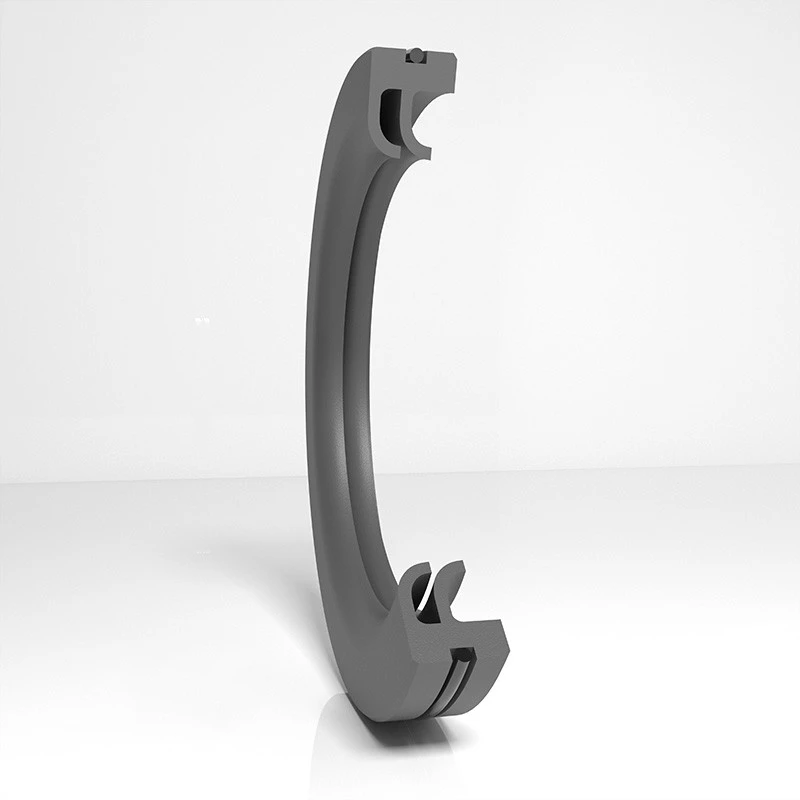

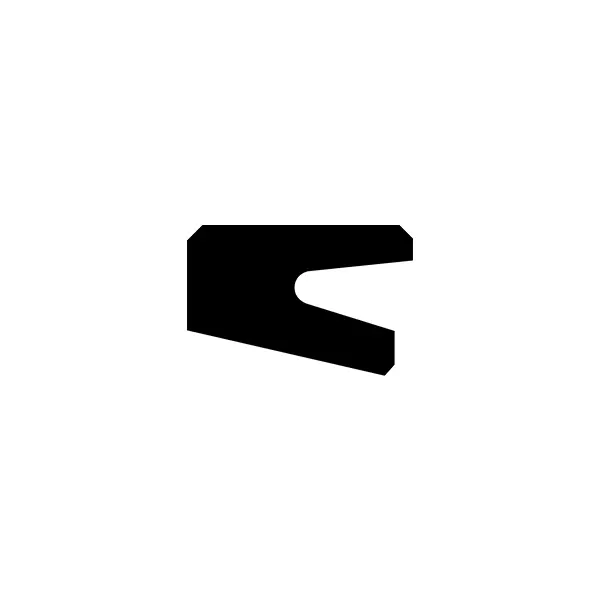

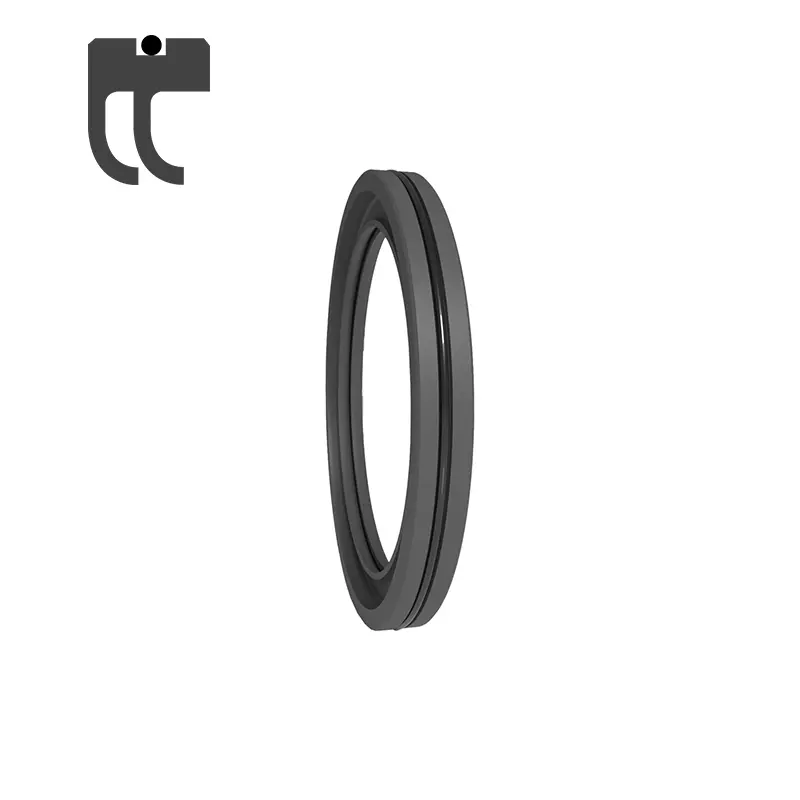

Серијата RC2065 обезбедува еднонасочен заптив на притисок за ротирачки шахти, со едноставна структура и лесна инсталација. Материјалите можат да бидат нитрилна гума (NBR) или флуороруб (FKM).
Различните заптивки на Ruichen Seal имаат карактеристики на висок живот, ниско триење, одлично запечатување и компактна структура. Тие се користат во хидраулични системи, пневматска опрема, опрема за притисок на вода, ротирачка машинерија под висок притисок и индустриска опрема, итн., Обезбедувајќи ви сигурни решенија за запечатување со високи перформанси.
Карактеристики и апликации на производи:
Карактеристики на производот:
Долг живот: Висококвалитетни материјали и структурен дизајн го прошируваат животот на услугата.
Ниско триење: PTFE и PU материјалите ја намалуваат отпорноста на трчање и ја подобруваат ефикасноста.
Добро запечатување: Специјален дизајн на резервоарот за складирање на усни и масло обезбедуваат одлични перформанси за запечатување.
Компактна структура: Дизајн на мал простор, погоден за различни околини за инсталација.
Широко применливо: Погодно за хидрауличен, пневматски, притисок на водата и висок притисок, голема брзина, мала брзина и други услови за работа.
Области за апликација:
Хидрауличен систем, пневматска опрема, опрема за притисок на вода.
Ротирачка машинерија со висок притисок, опрема со голем товар со голем број.
Индустриска опрема, инженерска машинерија, автомобилски и воздушен простор и други полиња.
Избор на материјал:
1. Може да се избере материјалот за совпаѓање на О-прстен: R01 нитрилна гума (NBR), R02 флуороруб (FKM), итн.
2. Запечатување Материјал за прстен: Стандарден материјал PTFE4, други изборни материјали PTFE1, PTFE2, PTFE3, PTFE5.
Материјал RCX18: HPU.

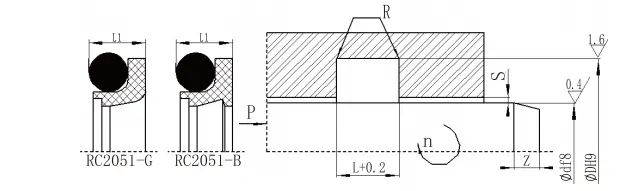

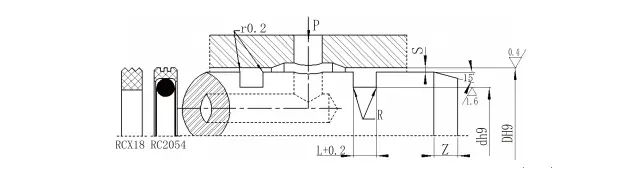

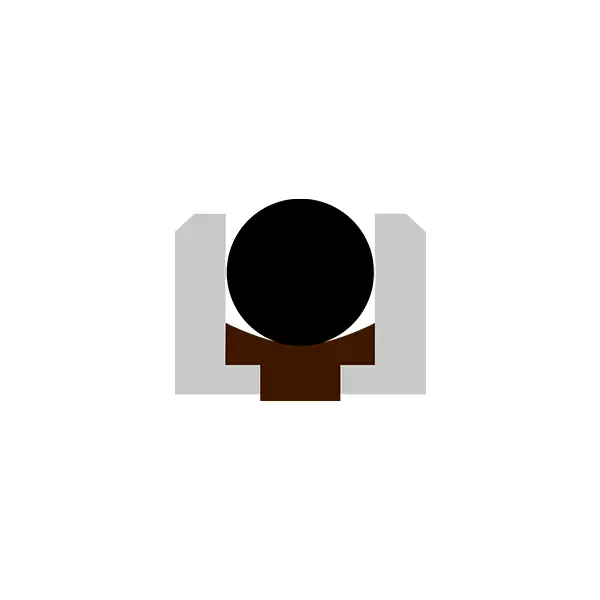

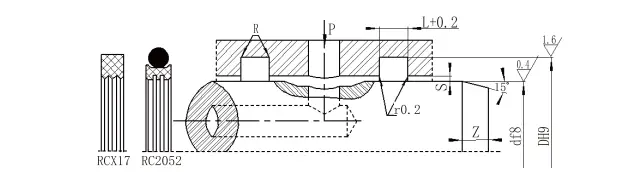

Структурен дијаграм
Нарачајте модел RC2052-80X91X4.2-PTFE3-RO1 Model-DXDXL-Material Code Model Model RCX17-80X91X4.2-HPU Model-DXDXL-Материјален код
Нарачајте модел RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-Material Code Model Model RCX18-80X69X4.2-HPU Model-D*D*L-Material Code

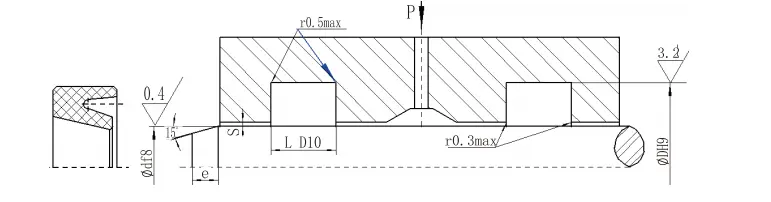

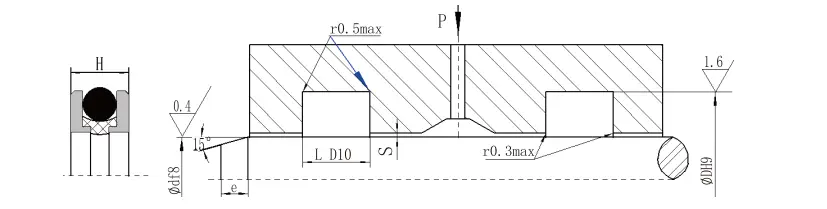

Димензии на инсталацијата RDI
| df8 | DH9 | L D10 | H | Јаз с | |
| 0-10MPa | 10-36Mpa | ||||
| 50-79 | Д+10 | 5 | 4.5 | 0,4-0.3 | 0,3-0,25 |
| 80-109 | Д+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0.3 |
| 110-299 | Д+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | Д+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Ве молиме, консултирајте се со нашата компанија | ||||
Должина на комората
| Опсег на дијаметар на шипката | Должина на комората e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

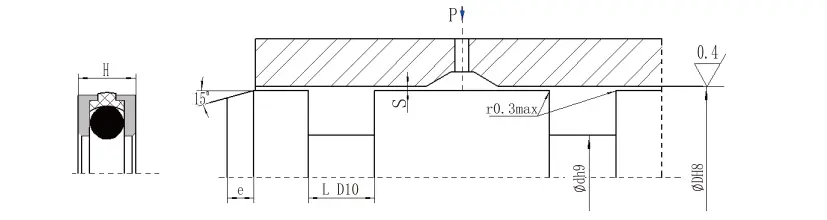

РДА Димензии на инсталација
| DH8 | DH9 | L D10 | H | Јаз с | |
| 0-10MPa | 10-36Mpa | ||||
| 50-124 | Д-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0.3 |
| 125-199 | Д-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | Д-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Должина на комората
| Опсег на дијаметар на шипката | Должина на комората e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

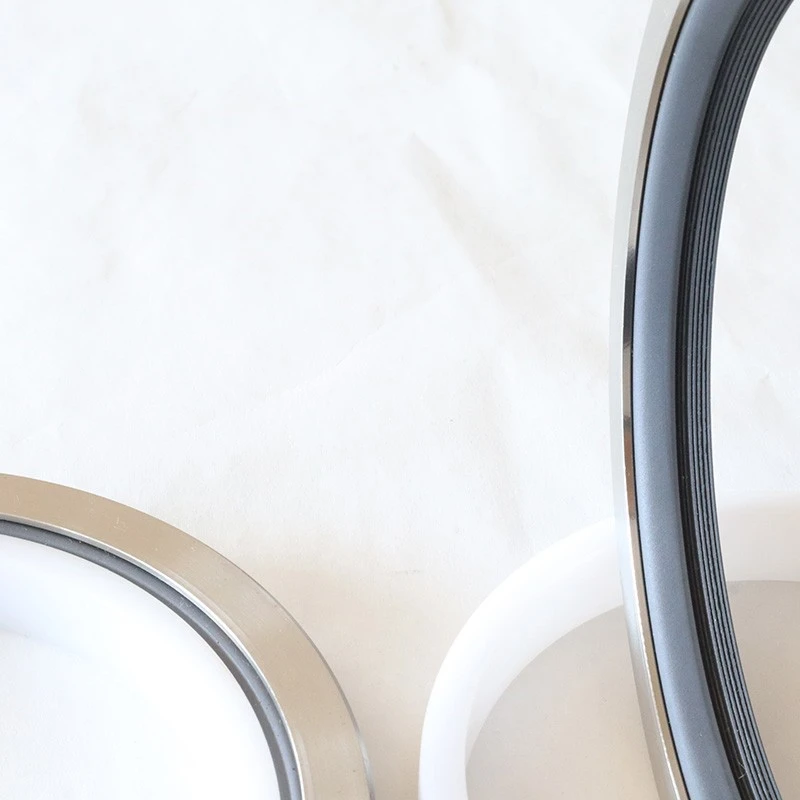

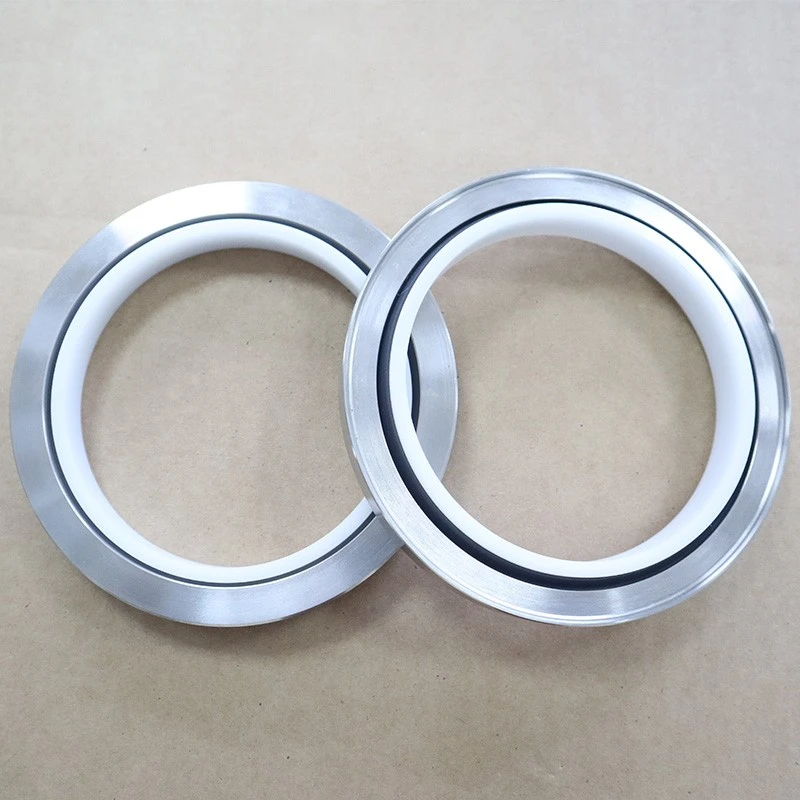

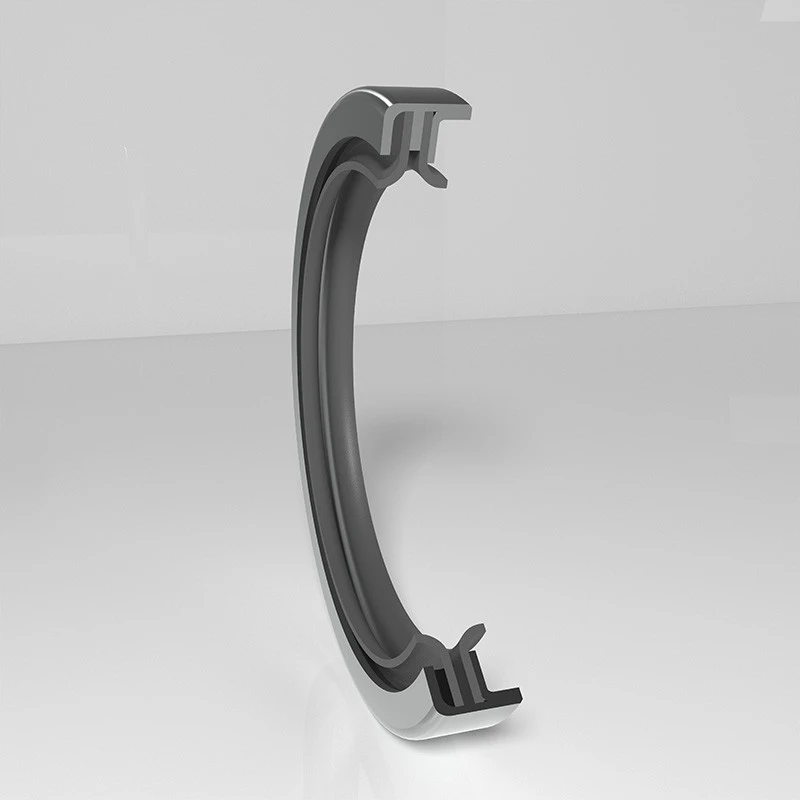

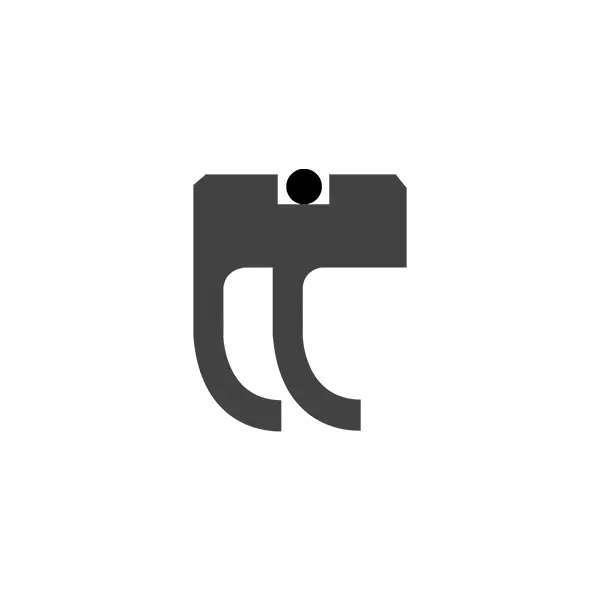

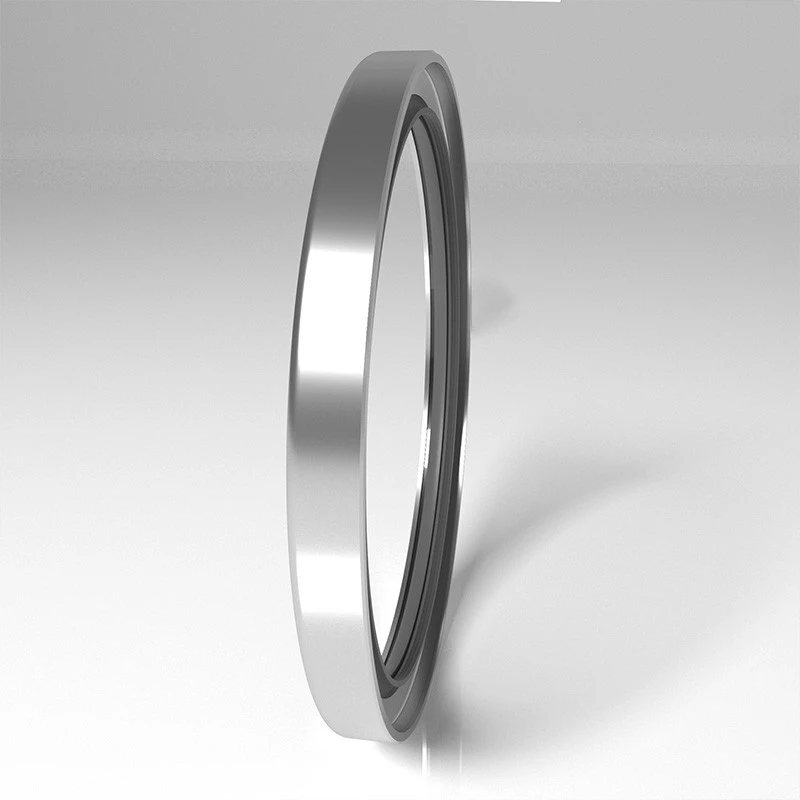

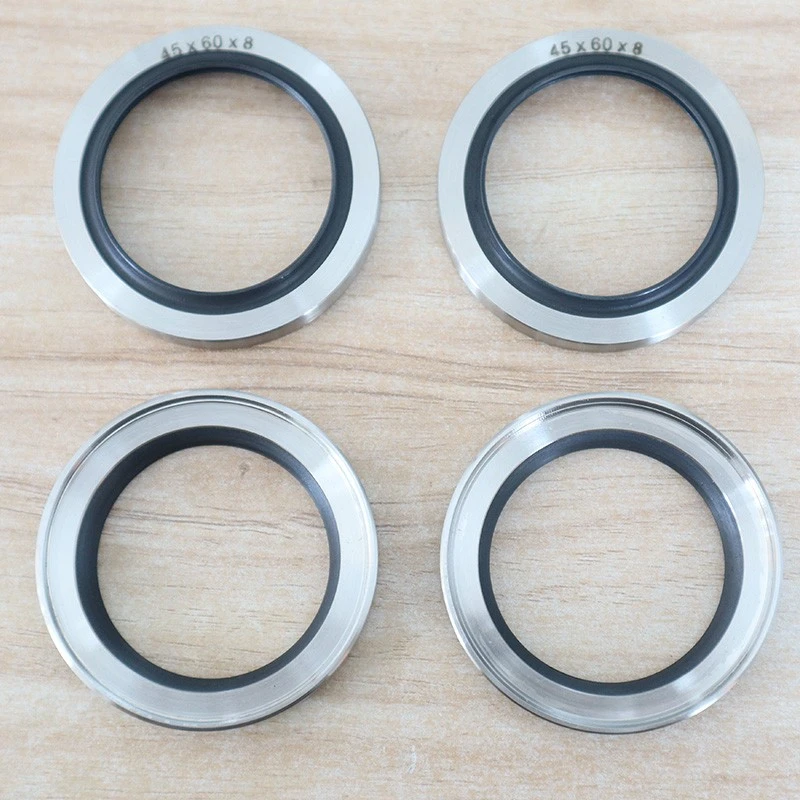

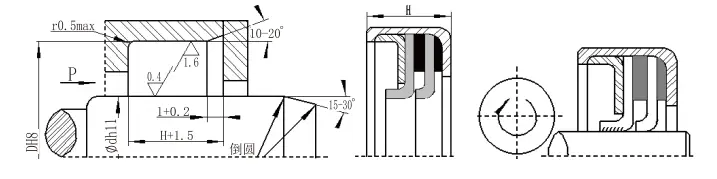

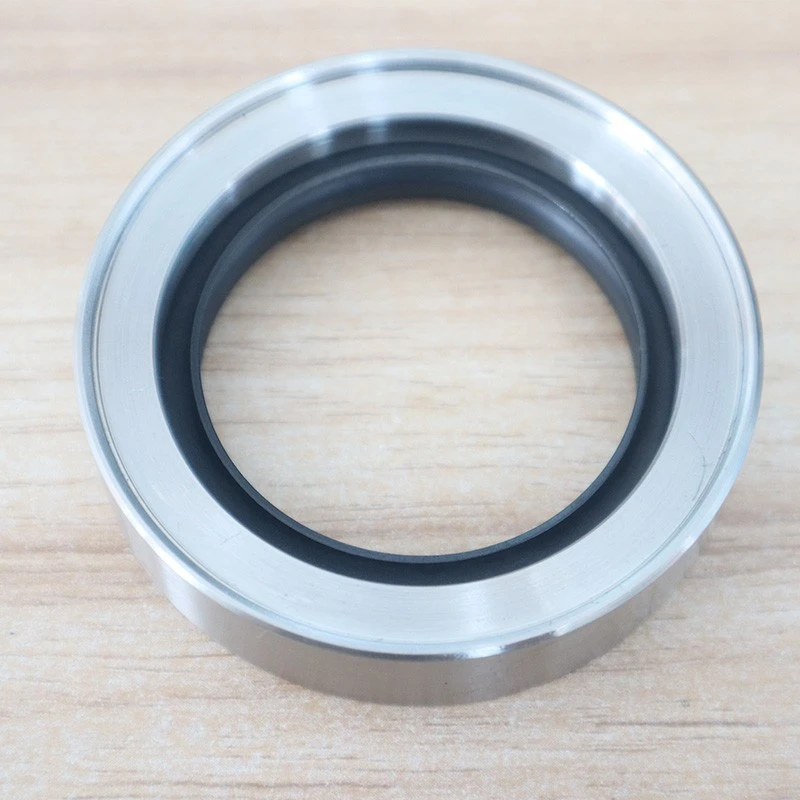

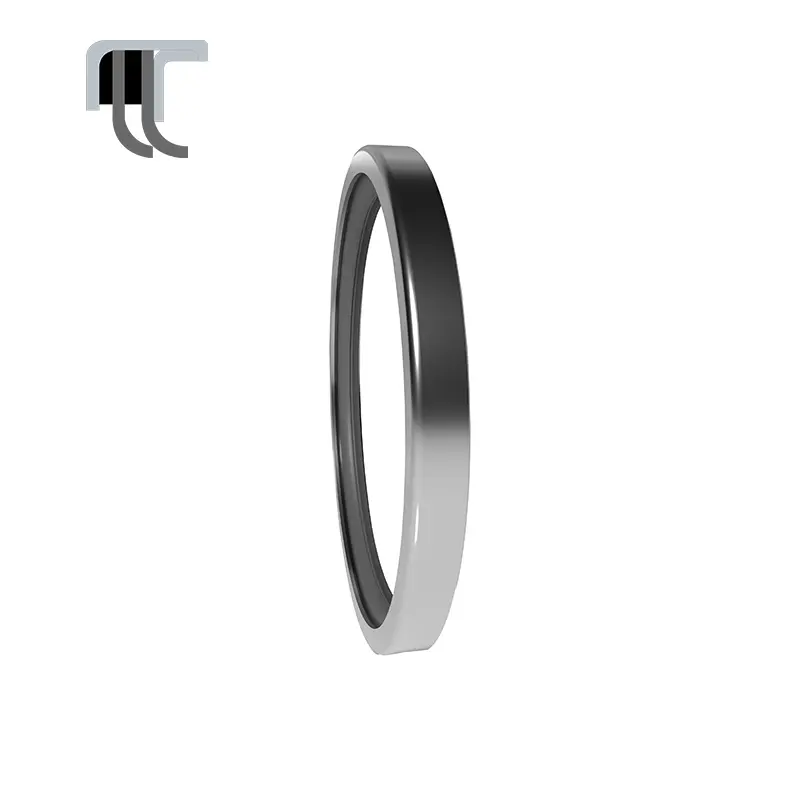

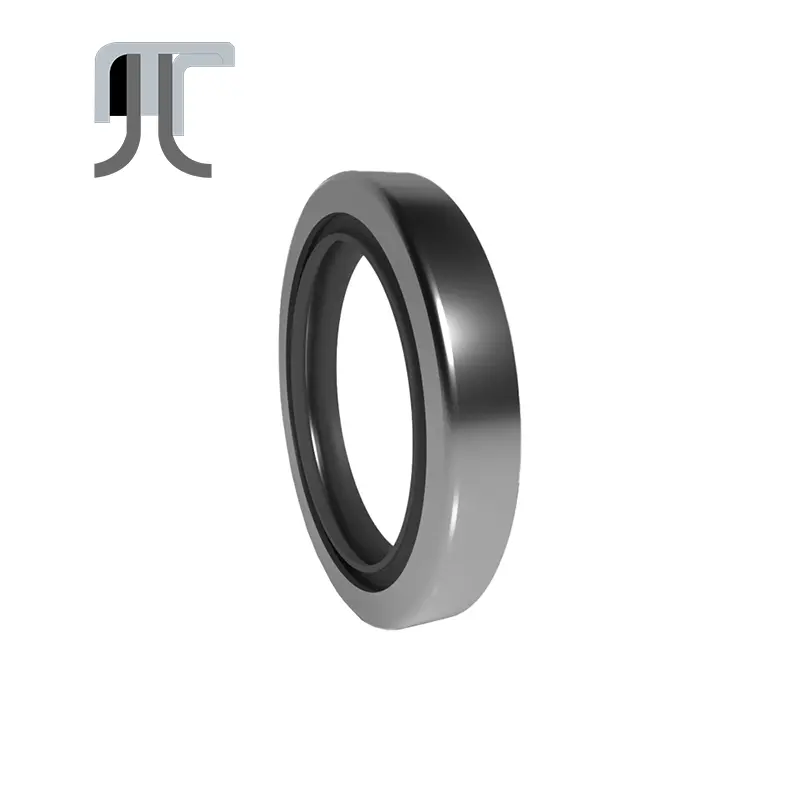

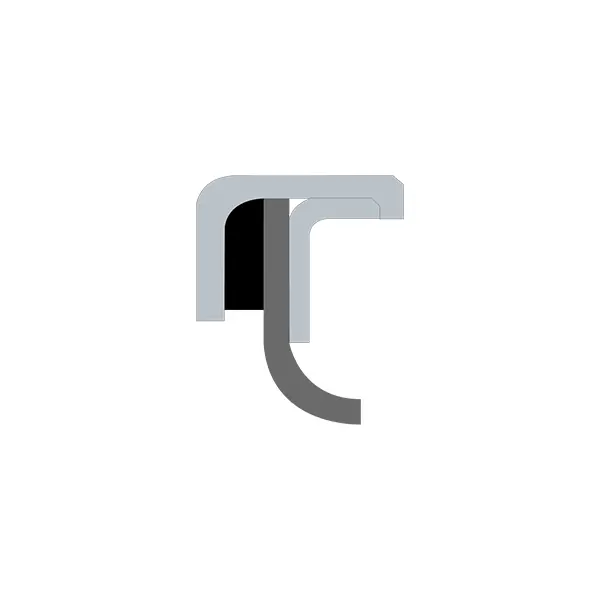

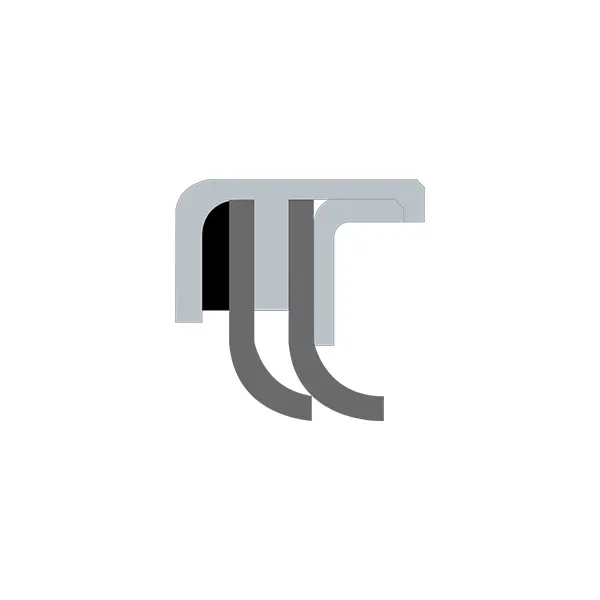

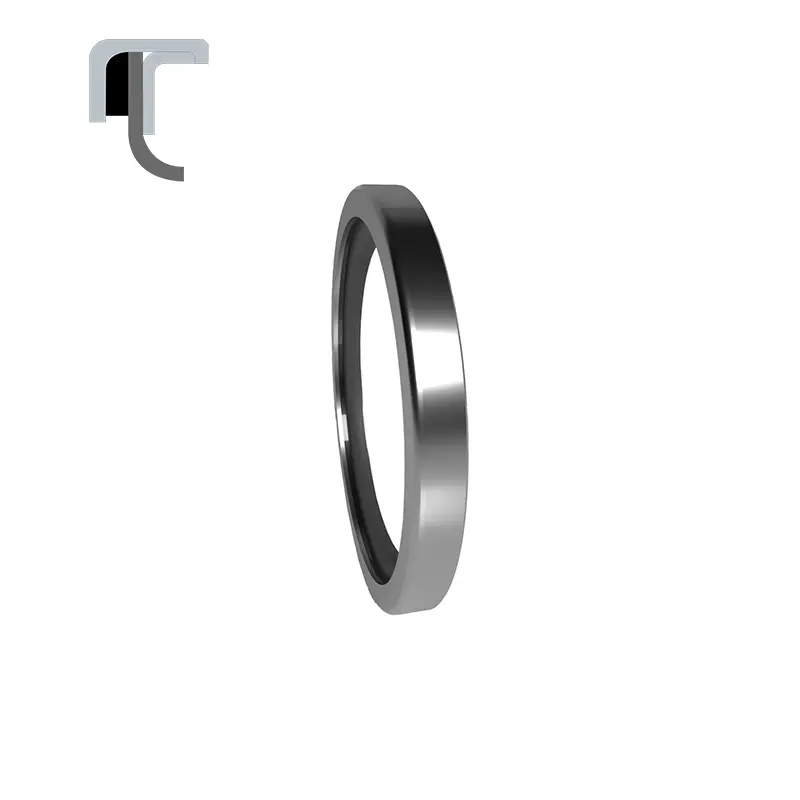

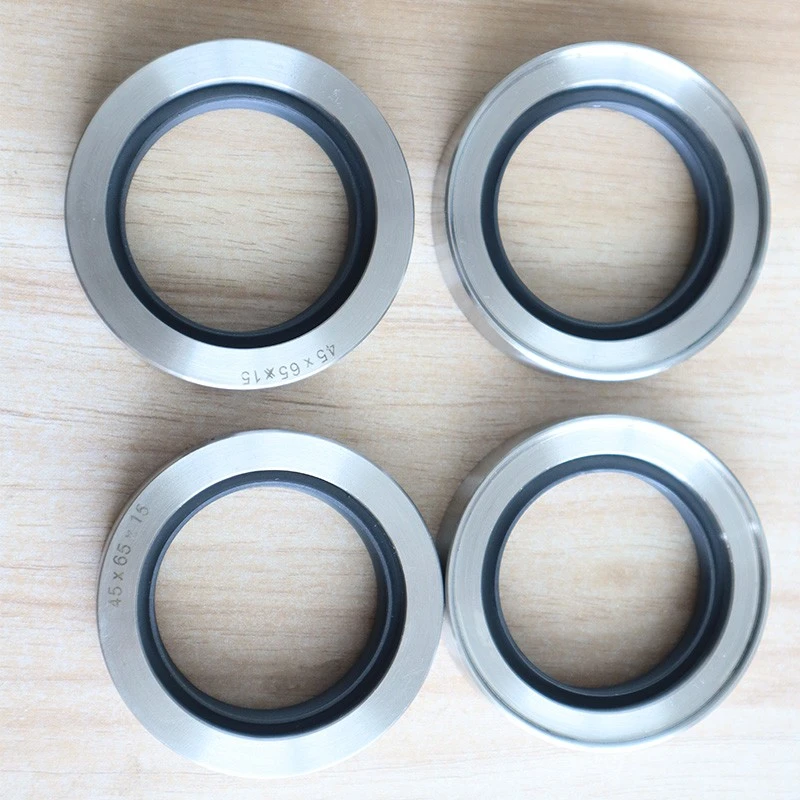

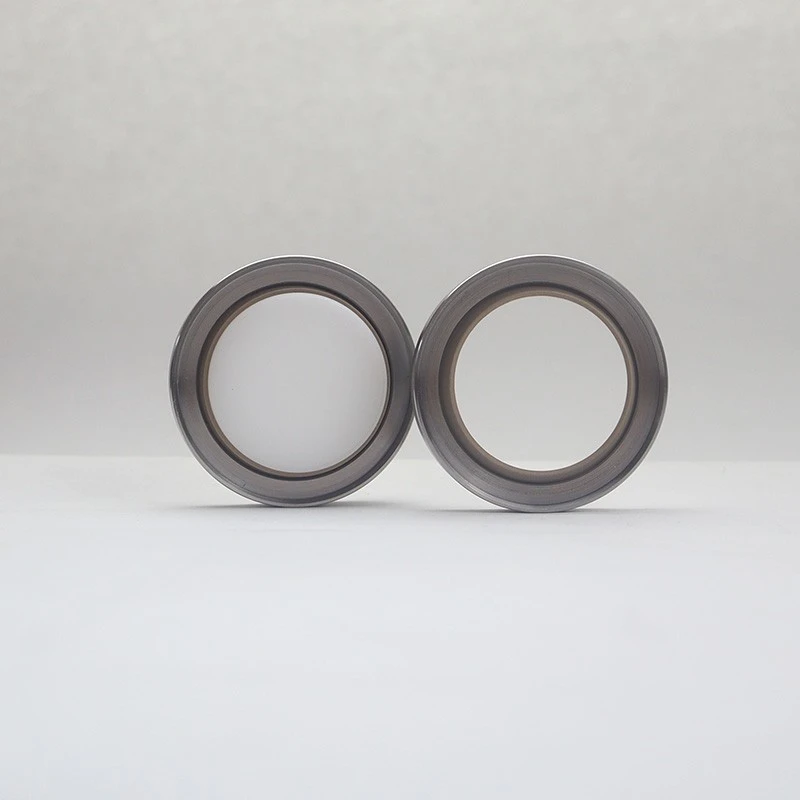

Заптивка за напојување на напојувањето со типот RCS PT (заптивка за масло од PTFE)

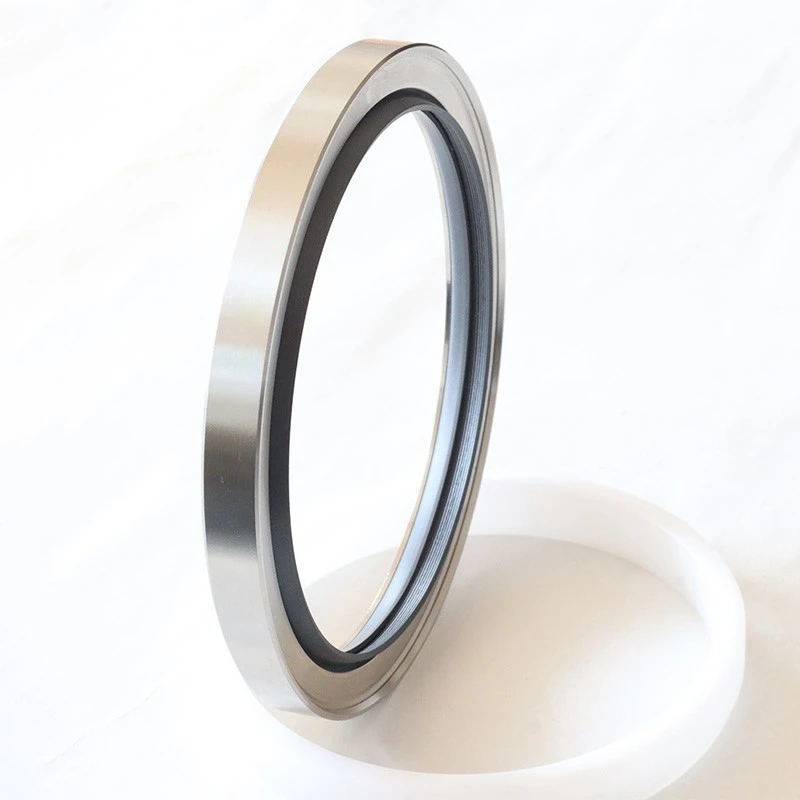

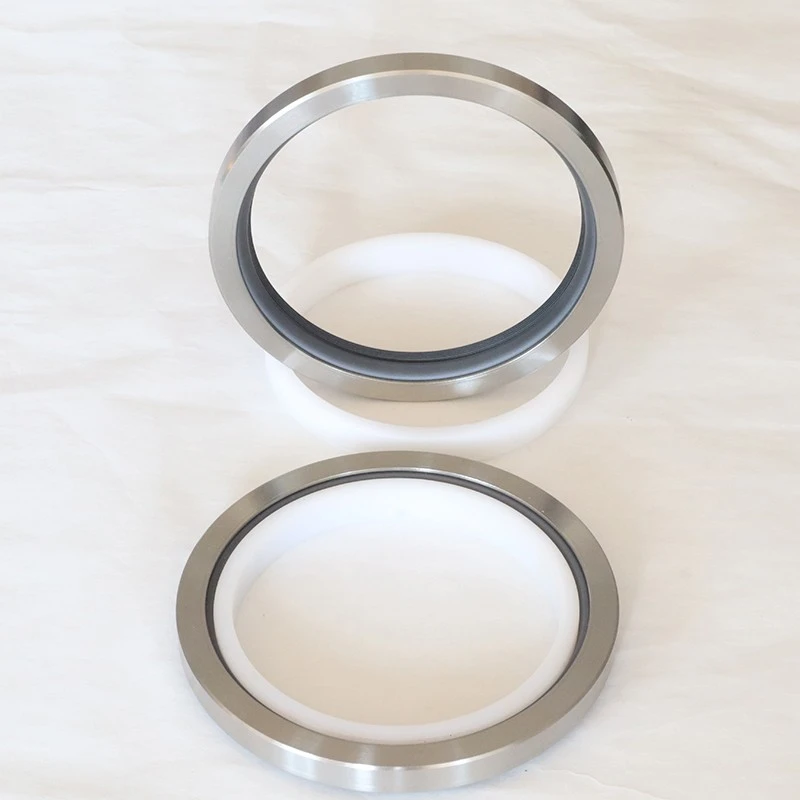

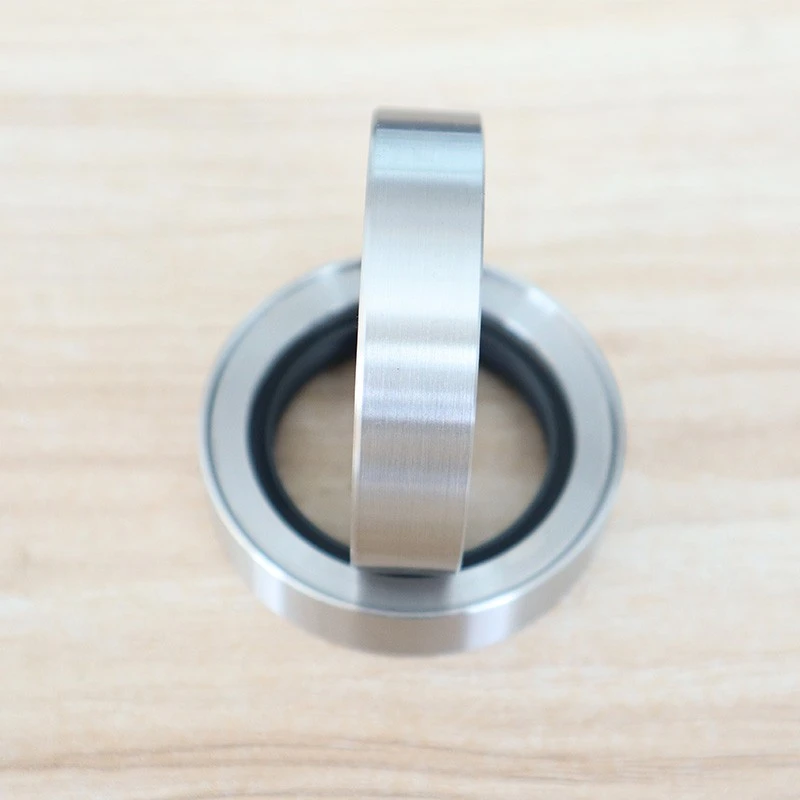

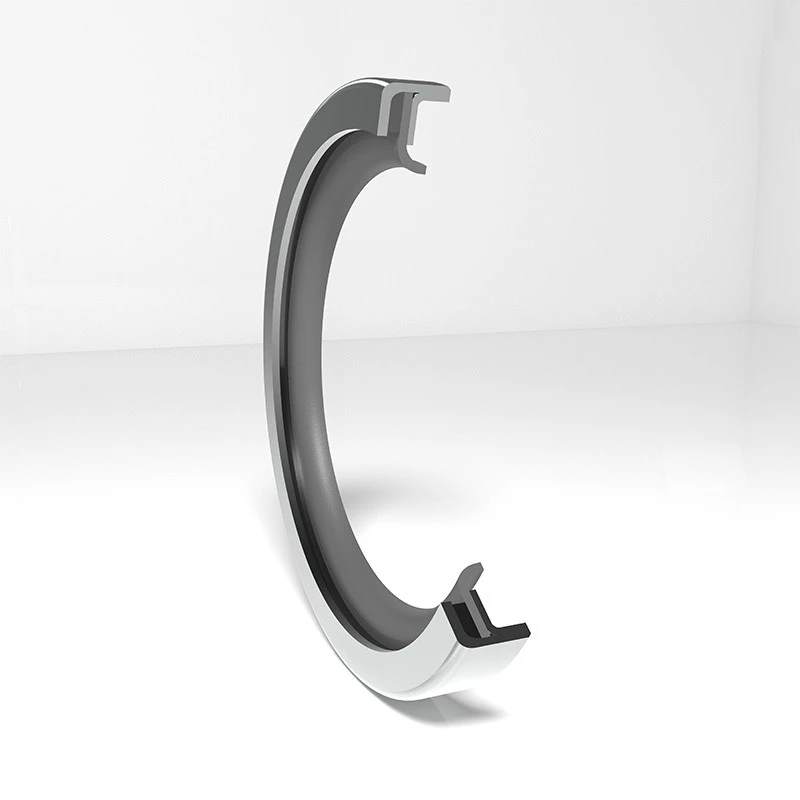

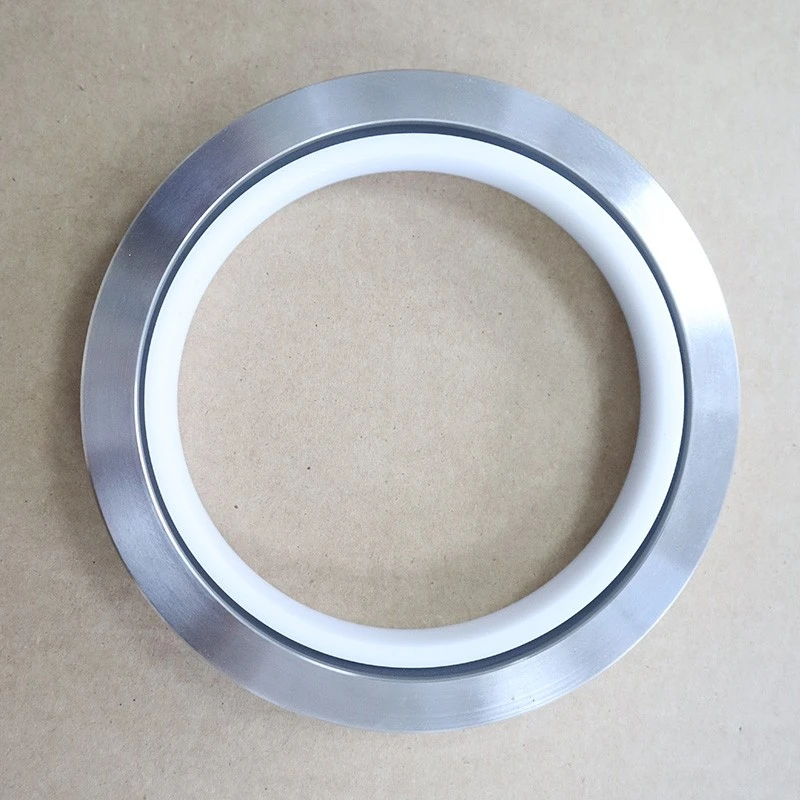

RC2057 Тип на целосна заптивка за масло од Pt Fe

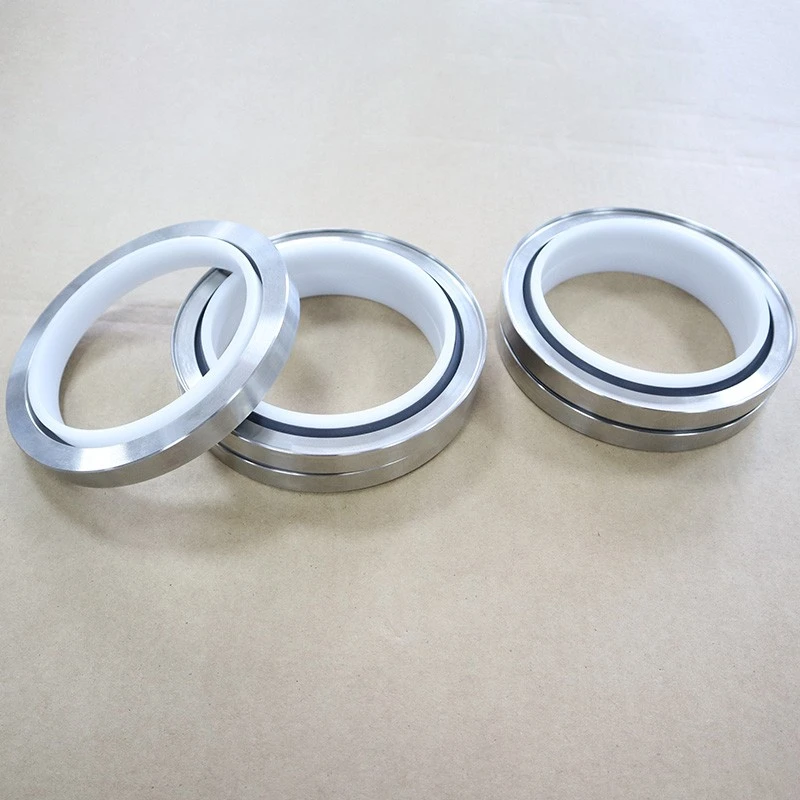

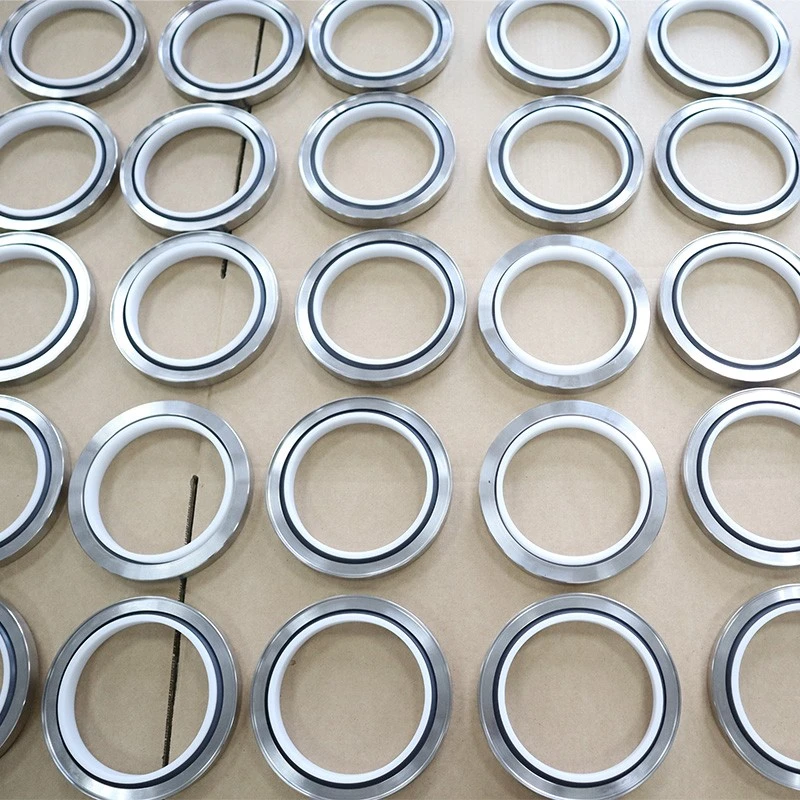

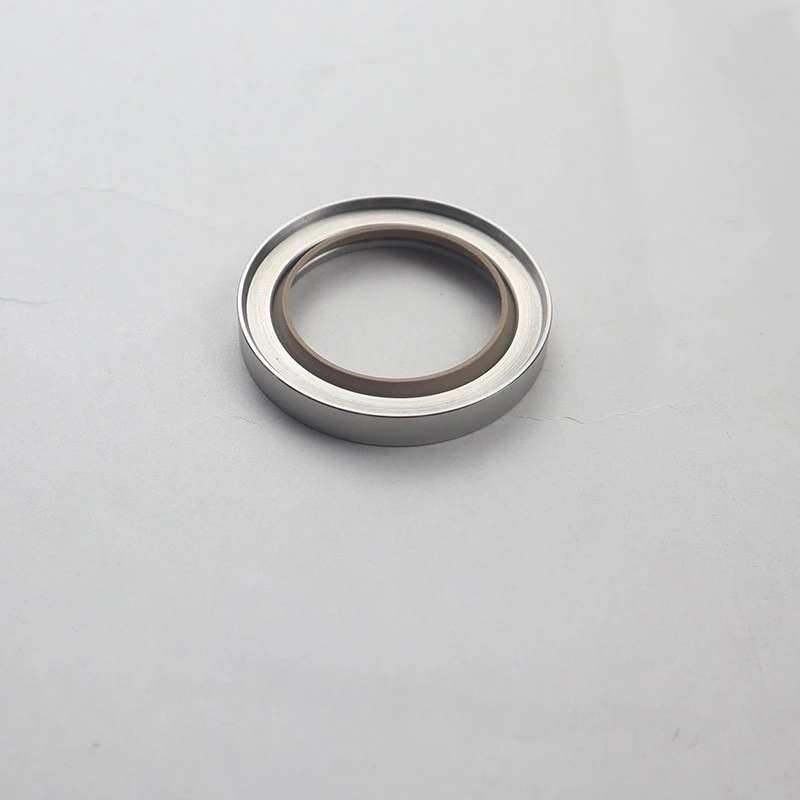

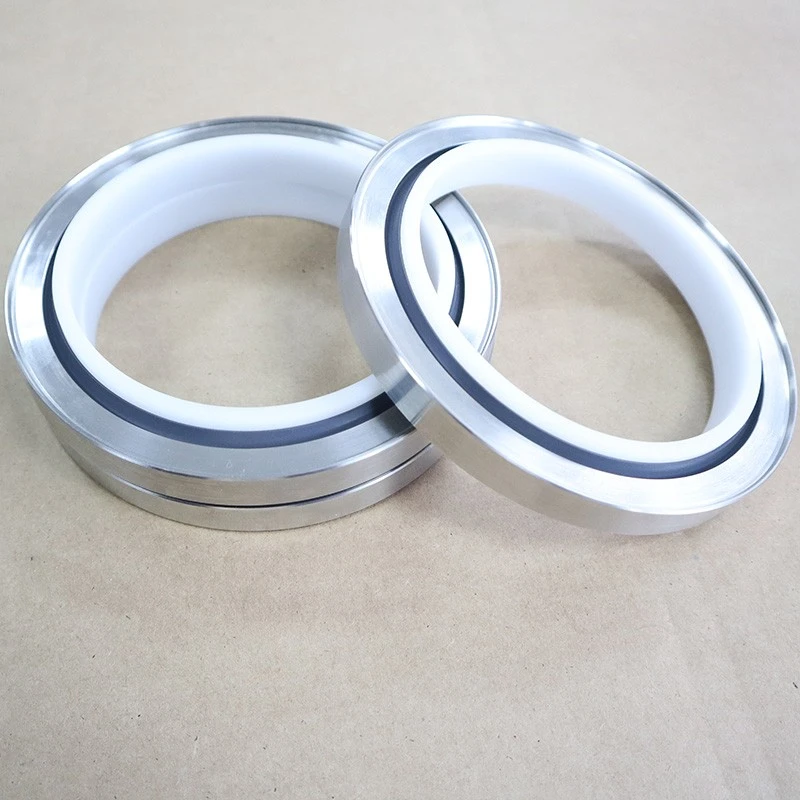

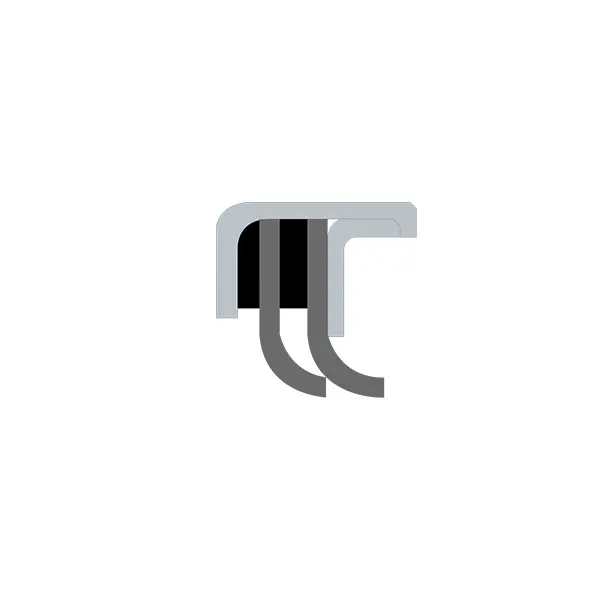

Заптивката за напојување на напојувањето со типот RCS PTFE е составен од метална рамка, PTFE запечатување усна и внатрешна статичка заптивка. Тој е поделен на тип, б тип, тип, тип, итн. RC2057 Тип на целосна заптивка на маслото PTFE е поделен на тип и тип Б, особено погоден за прилики кога традиционалните заптивки на маслото не можат да ги исполнат барањата. Карактеристики:
1. Хемиска отпорност на корозија
2. Широк опсег на температура
3. Погодно за мало подмачкување и подмачкување без масло
4. Ниско триење за да се постигне минимална потрошувачка на енергија
5. Погоден за брзина на висока линија
6. Нема лепење, низок отпор на почеток по долгорочно исклучување
7. Погоден за ротирачки шахти што не се зацврстени (разумен избор на усна PTFE)
8. Погоден за прилики со поголем притисок
Ⅰ. Типични апликации:
Ротациони компресори, компресори за завртки, менувачи/менувачи, вентилатори, мотори, пумпи за машини, хидраулични мотори, центрифуги, итн.
Ⅱ. Барања за цврстина за површини за парење
Препорачана цврстина: HRC ≥ 58. Потребната цврстина е поврзана со многу фактори. Меките ротирачки шахти се исто така применливи во ситуации со мал притисок и со мала брзина. PTFE6 плочи за усни се препорачуваат за меки метали.
Ⅲ. Барања за квалитет за површини за парење
Ra = 0.2-0.63 a rz = 1-3um rmax = 1-4um

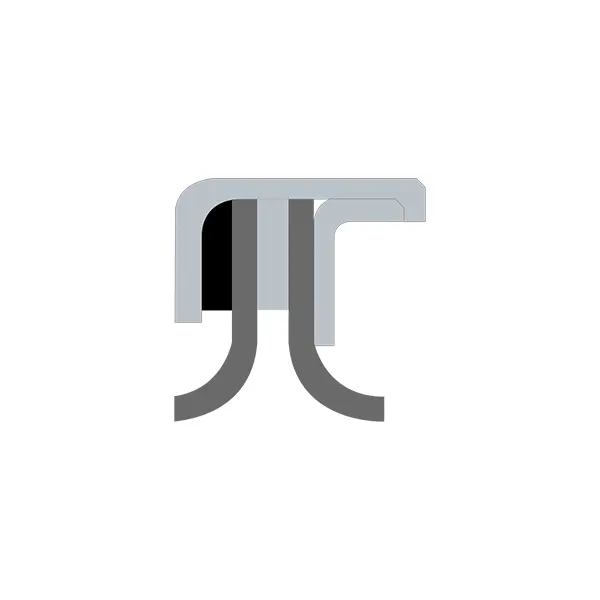

| Форма на пресек | Модел | Притисок (МПА) | Температура (℃) | Брзина (М/с) | Среден |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Масло, гас, вода, итн. |
|
RCS-B | 2 | -35 ~+200 | 20 | Масло, гас, вода, итн. |
|
RCS-C | 1 | -35 ~+200 | 20 | Масло, гас, вода, итн. |
|
RCS-D | 2 | -35 ~+200 | 20 | Масло, гас, вода, итн. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Скоро сите медиуми |
|
RC2057-B | 2 | -35 ~+200 | 20 | Скоро сите медиуми |
Ⅳ. Модел на проток на флуидна моќност:
RCS-D тип усвојува усна плоча со структура на образец на спирален проток за да ја подобри способноста за запечатување. Ротирачкото вратило е дозволено да се врти само во една насока.

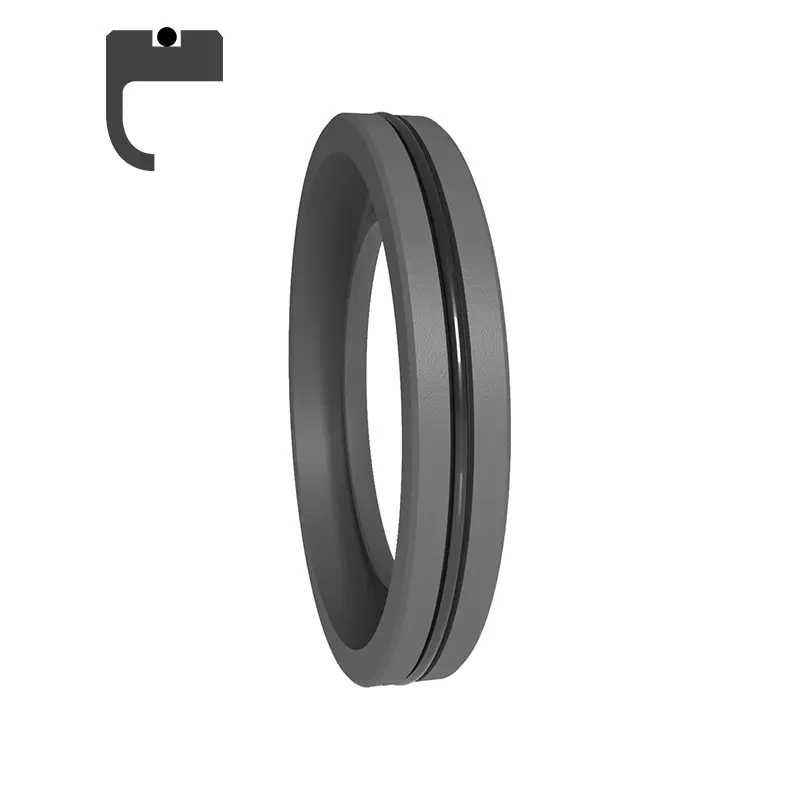

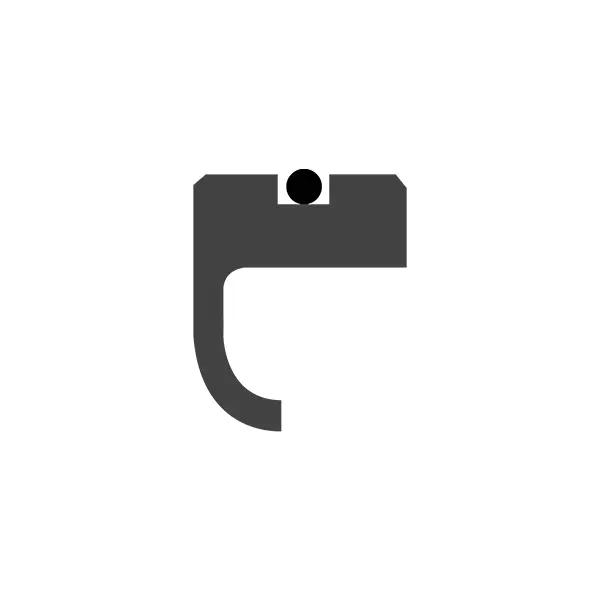

RC20658 Димензии на инсталација
| Модел | df8 | DH9 | L D10 | Смакс |
| RC2065A | 400-3000 | Д+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | Д+17,5 | ||
| > 3000 | Ве молиме, консултирајте се со нашата компанија | |||
Должина на комората
| Опсег на дијаметар на шипката | Должина на комората e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Спецификации и димензии:
| Д f8 Стандард RC2051 | Д f8 Светло оптоварување RC2051-Q | Д f8 Тежок товар RC2051-Z | D H9 | L+0.2 | L1 | RМакс | SМакс | Zмин | d0 | ||
| <10Mpa | <20Mpa | <40MPa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | Д+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | Д+11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | Д+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | Д+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | Д +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Белешка: 1. За дијаметар на вратилото ≤30мм, се препорачува да се користи отворен жлеб. Тип на светло оптоварување е полесно да се инсталира во затворен жлеб.
2. Се препорачува површината на цврстината на ротирачката вратило да биде HRC> 58.

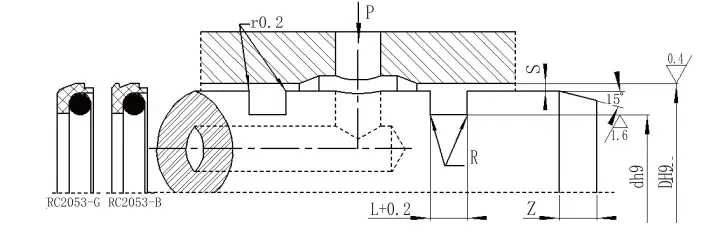

RC2053
| Опсег на отворот D H9 | Дијаметар на жлебот D H9 | Ширина на жлебот L+0.2 | Висина на заптивката L1 | Заоблени агли RМакс | Радијална дозвола с | Шафер Змин | Дијаметар на жица О-прстен Д0 | ||
| <10Mpa | <20Mpa | <40MPa | |||||||
| 8 ~ 12 | Д-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | Д-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | Д-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | Д-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | Д-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | Д-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Белешка: 1. За дијаметар на вратилото ≤ 30 мм, се препорачува отворен жлеб.
RC2052
| Опсег на дијаметар на вратилото Д f8 | Дијаметар на жлебот D H9 | Ширина на жлебот Л.+0.2 | Радијална дозвола сМакс | Заоблени агли Р.Макс | Шафер З.мин | |
| 0 ~ 10mpa | 10 ~ 20Mpa | |||||
| 6 ~ 18 | Д+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | Д+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | Д+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | Д+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | Д+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | Д+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Белешка: 1. За дијаметар на вратилото ≤ 30 мм, се препорачува отворен жлеб.
2. За притисоци> 30 MPa, областа на коренот на заптивката користи толеранција H8/F8.
RC2054| Опсег на отворот D H9 | Дијаметар на жлебот D H9 | Ширина на жлебот Л.+0.2 | Радијална дозвола сМакс | Заоблени агли Р.Макс | Шафер З.мин | |
| 0 ~ 10mpa | 10 ~ 20Mpa | |||||
| 8 ~ 39 | Д-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | Д-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | Д-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | Д-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | Д-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | Д-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Профил | Модел | Притисок (МПА) | Температура (℃) | Брзина на референца (М/с) |
Референтна PV вредност MPa.m/s | Медиуми |
|
RC2051-B | ≤70 (стандард) | -35 ~+100 (совпаѓање O-прстен NBR) | <2 | ≤5 | Хидраулично масло, емулзија, вода, гас, итн. Хидраулично масло, емулзија, вода, гас, итн. |
| ≤ 30 (голема брзина) | -20 ~+200 (совпаѓање на прстенот FKM) | <6 | ||||
|
RC051-G | ≤70 (стандард) | -35 ~+100 (совпаѓање O-прстен NBR) | <2 | ≤5 | Хидраулично масло, емулзија, вода, гас, итн. Хидраулично масло, емулзија, вода, гас, итн. |
| ≤ 30 (голема брзина) | -20 ~+200 (совпаѓање на прстенот FKM) | <6 | ||||
|
RC2053-B | ≤70 (стандард) | -35 ~+100 (совпаѓање O-прстен NBR) | <2 | ≤5 | Хидраулично масло, емулзија, вода, гас, итн. Хидраулично масло, емулзија, вода, гас, итн. |
| ≤ 30 (голема брзина) | -20 ~+200 (совпаѓање на прстенот FKM) | <6 | ||||
|
RC2053-G | ≤70 (стандард) | -35 ~+100 (совпаѓање O-прстен NBR) | <2 | ≤5 | Хидраулично масло, емулзија, вода, гас, итн. Хидраулично масло, емулзија, вода, гас, итн. |
| ≤ 30 (голема брзина) | -20 ~+200 (совпаѓање на прстенот FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤2 | .52,5 | Хидраулично масло, емулзија, вода, гас, итн. Хидраулично масло, емулзија, вода, гас, итн. |
| -20 ~+200 (совпаѓање на прстенот FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | .50.5 | - | Хидраулично масло, емулзија, вода, гас, итн. |
|
RC2054 | ≤40 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤2 | - | Хидраулично масло, емулзија, вода, гас, итн. Хидраулично масло, емулзија, вода, гас, итн. |
| -20 ~+200 (совпаѓање на прстенот FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | .50.5 | - | Хидраулично масло, емулзија, вода, гас, итн. |
|
РДИ | <36 | -35 ~+100 | <0,5 | - | Хидраулично масло, емулзија, вода, гас, итн. |
|
РДА | <36 | -35 ~+100 | <0,5 | - | Хидраулично масло, емулзија, вода, гас, итн. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Масло, вода, гас, итн. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Масло, вода, гас, итн. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Масло, вода, гас, итн. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Масло, вода, гас, итн. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Скоро сите медиуми |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Скоро сите медиуми |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Хидраулично масло, емулзија, вода, маснотии, итн. |
