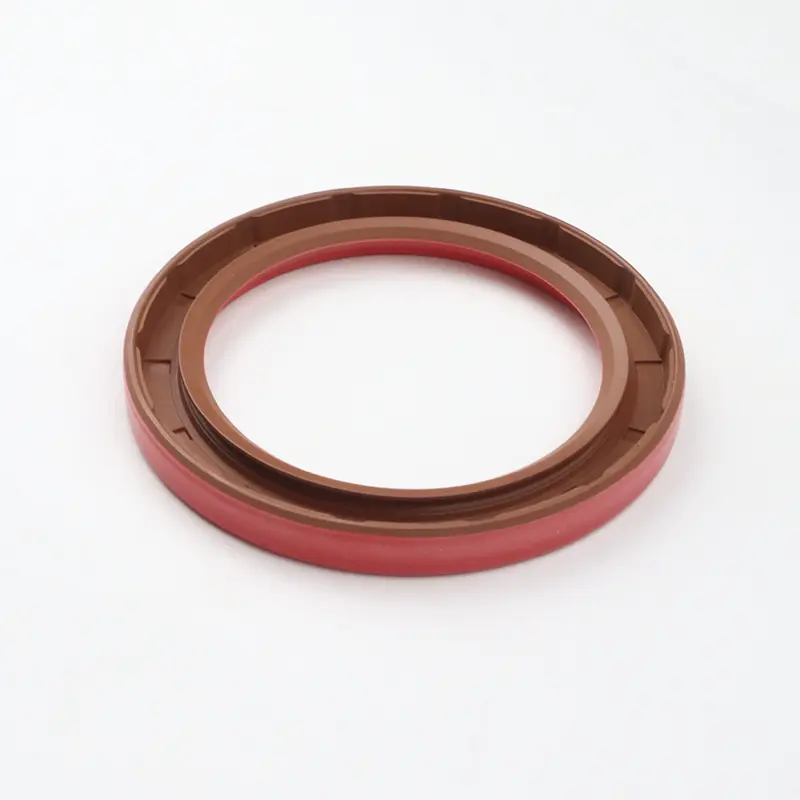

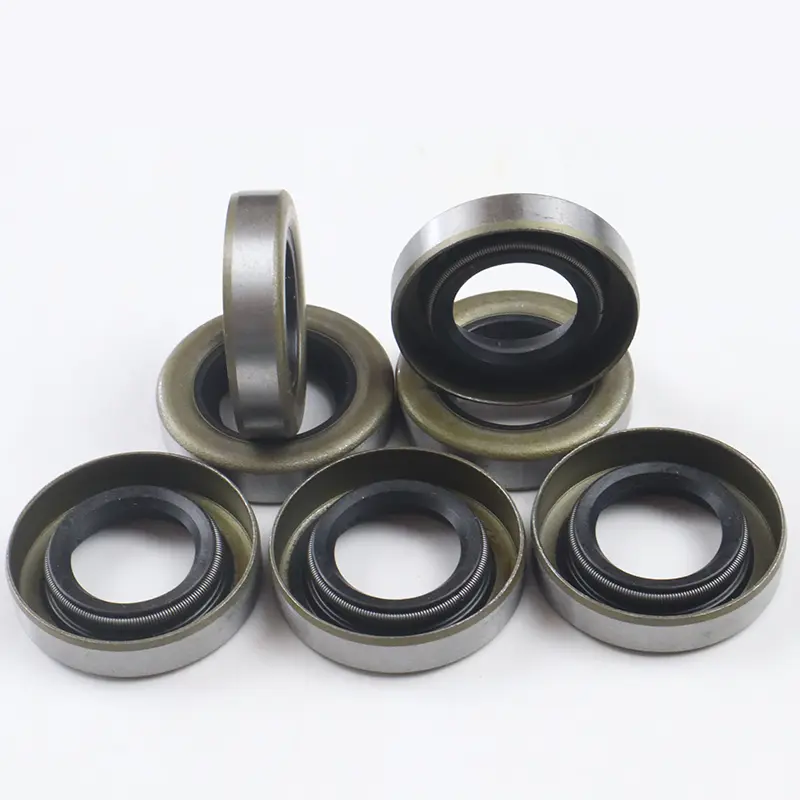

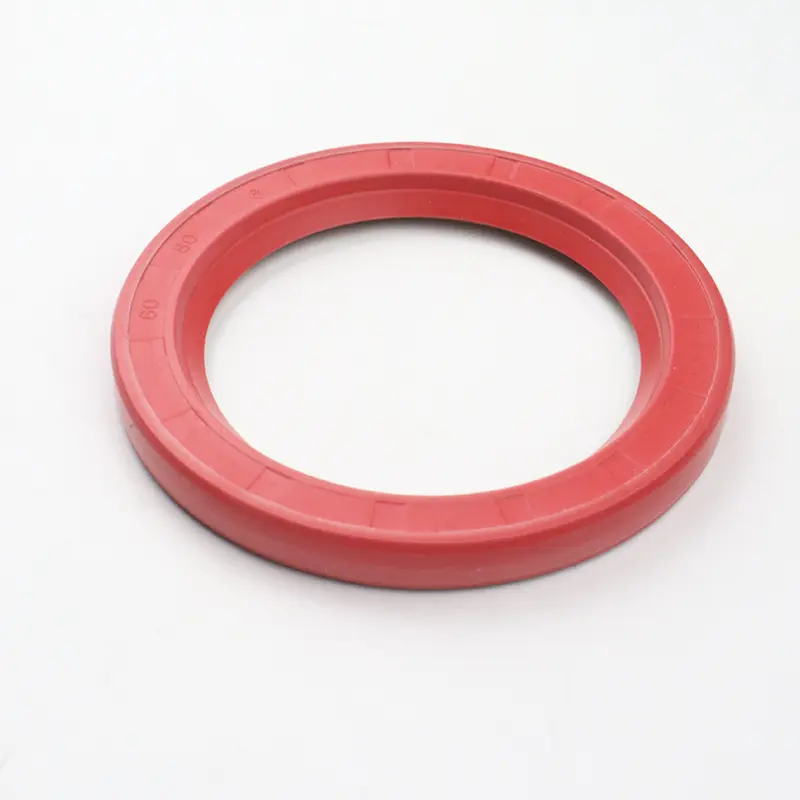

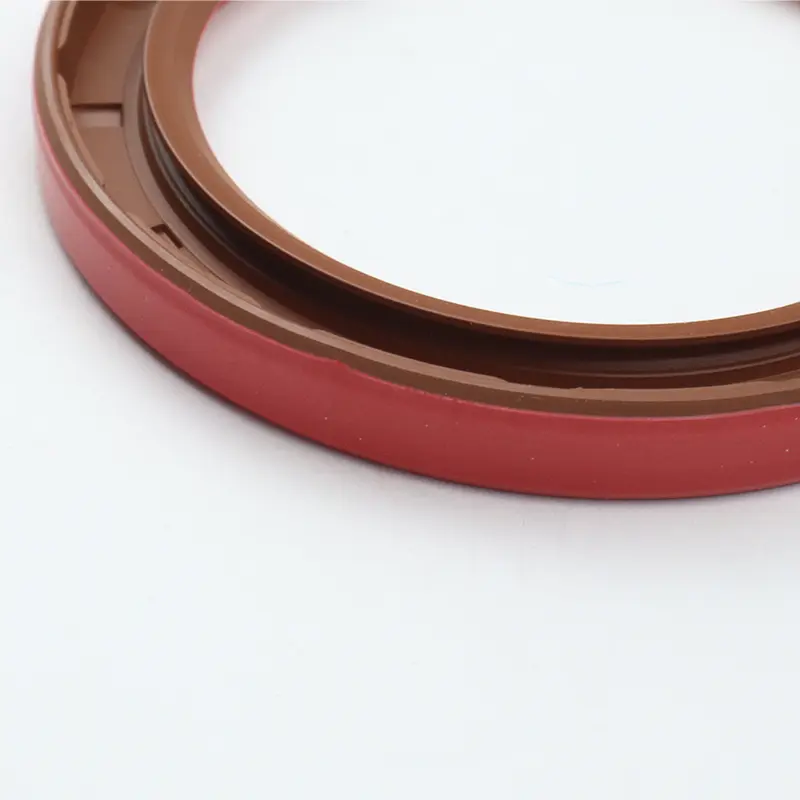

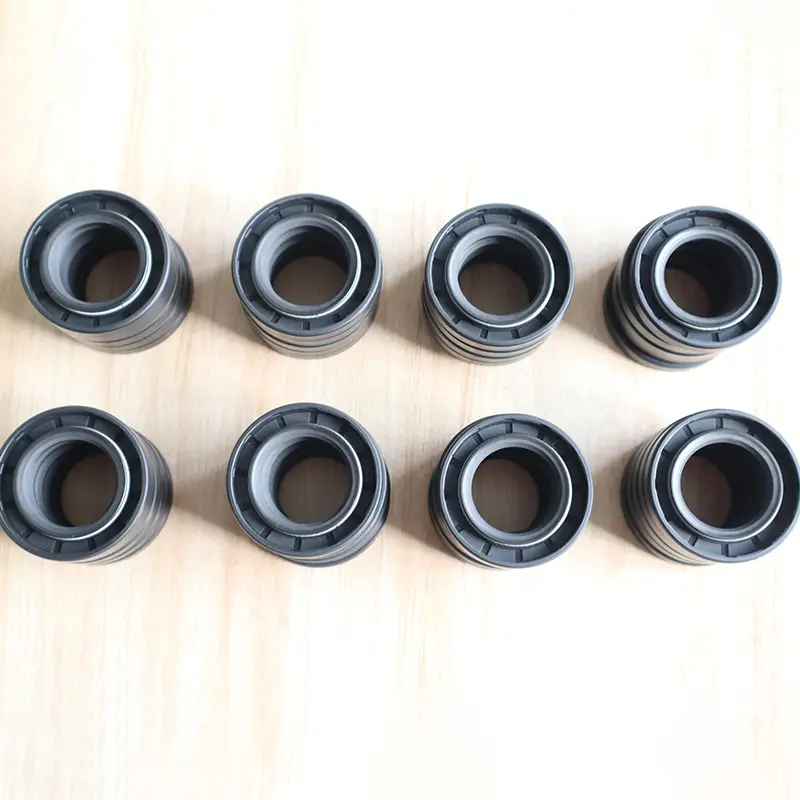

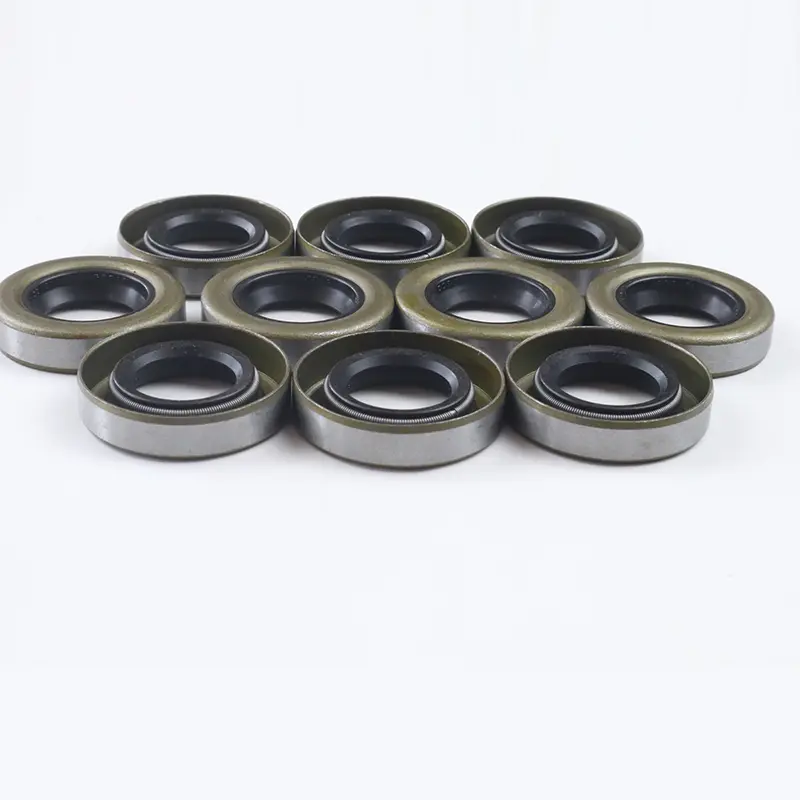

Заптивки на усните за ротирање на вратилото

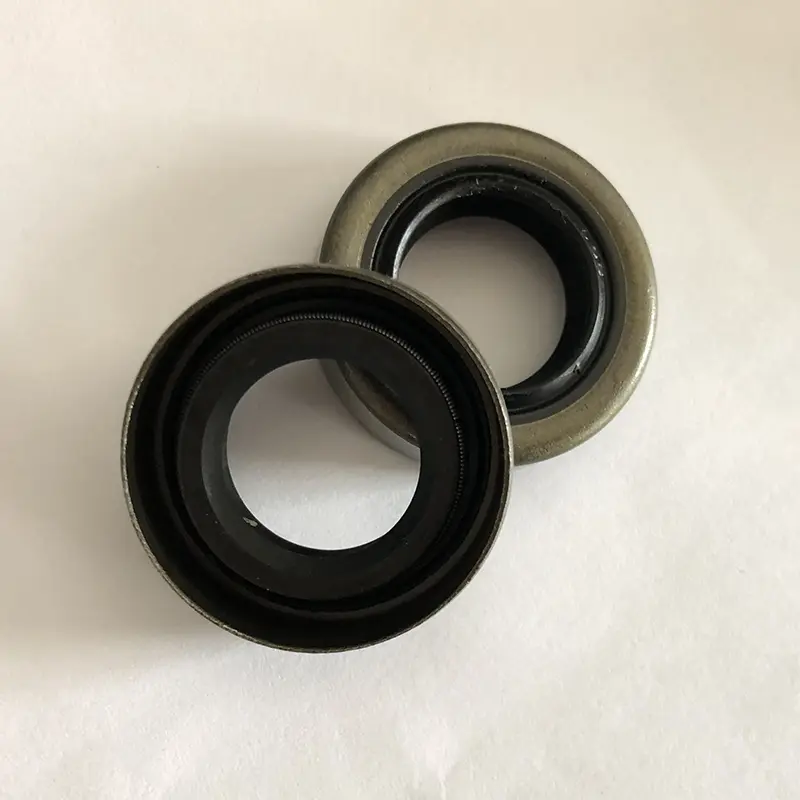

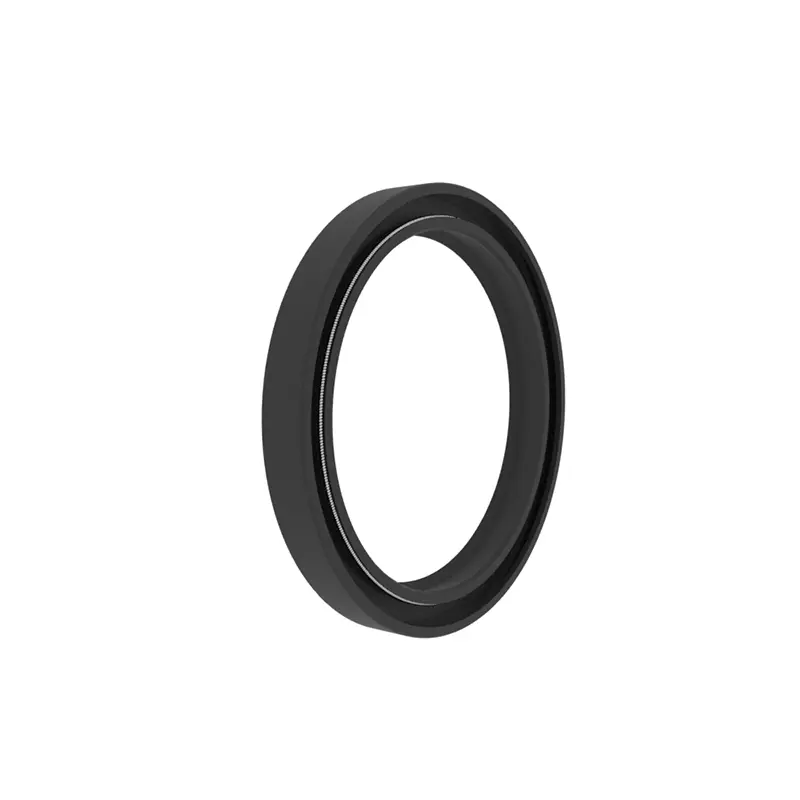

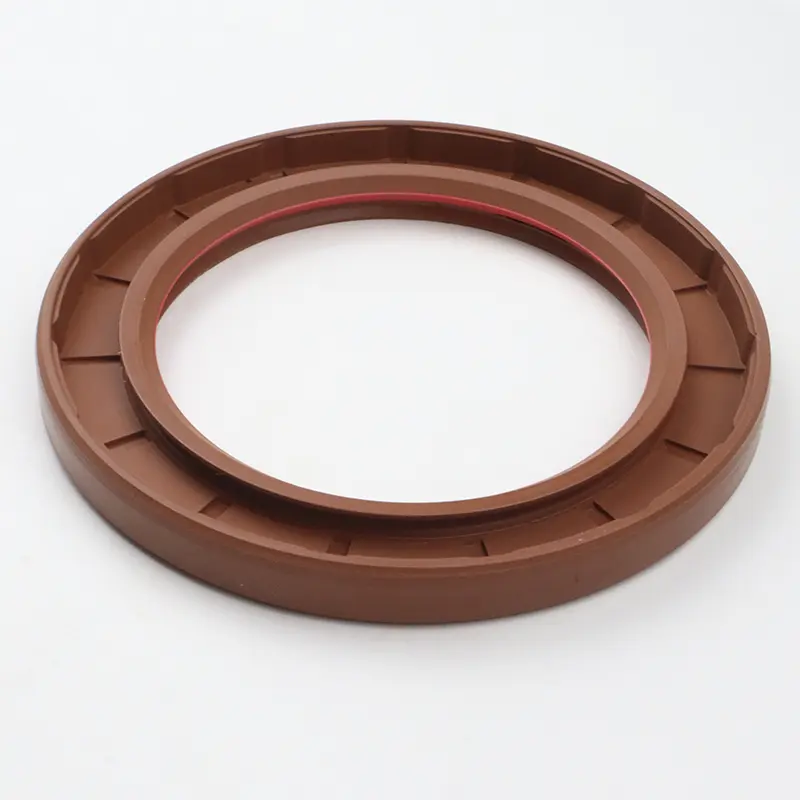

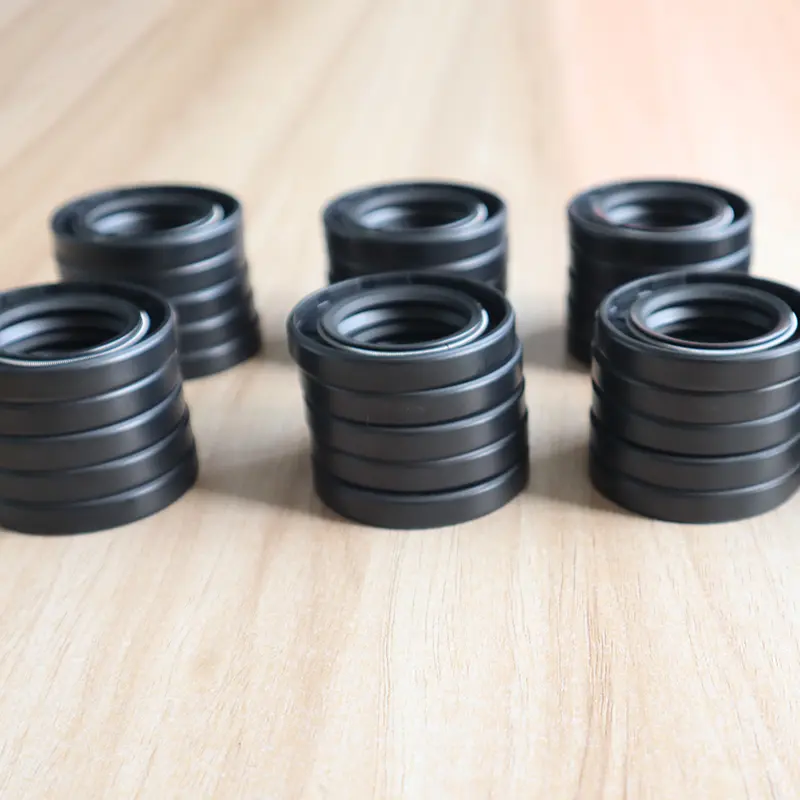

Заптивките на усните на ротирачки вратило, попознати како заптивки на маслото, се инсталираат во седиштето за ротирачко лежиште и произведуваат релативно движење со ротирачкото вратило. Металната рамка игра споредна улога, а пролетта се применува радијално преоптоварување на усната за запечатување за да се спречи истекување на масло за подмачкување и упад на надворешна нечистотија.

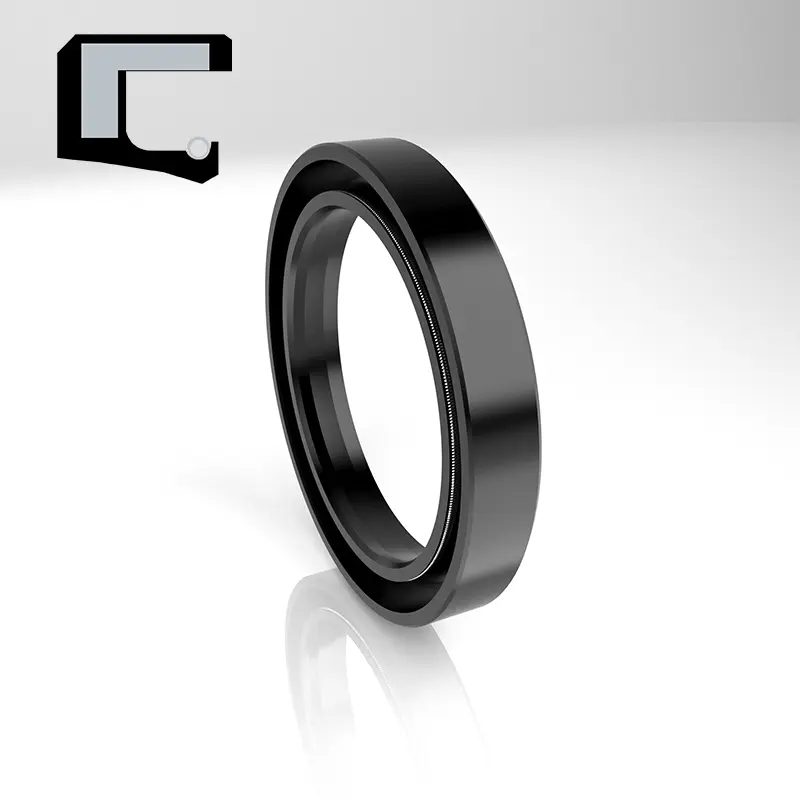

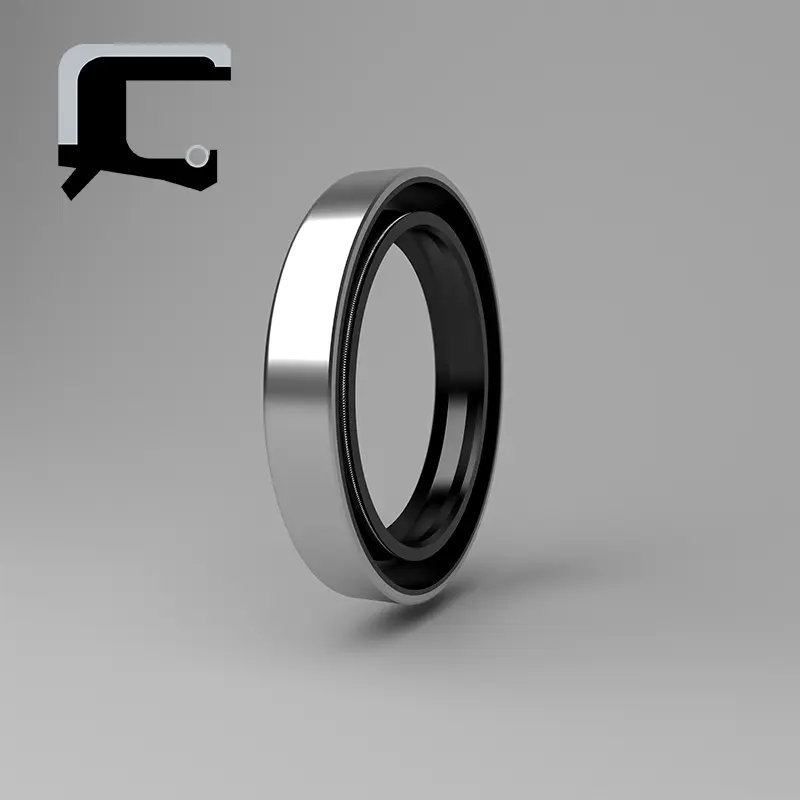

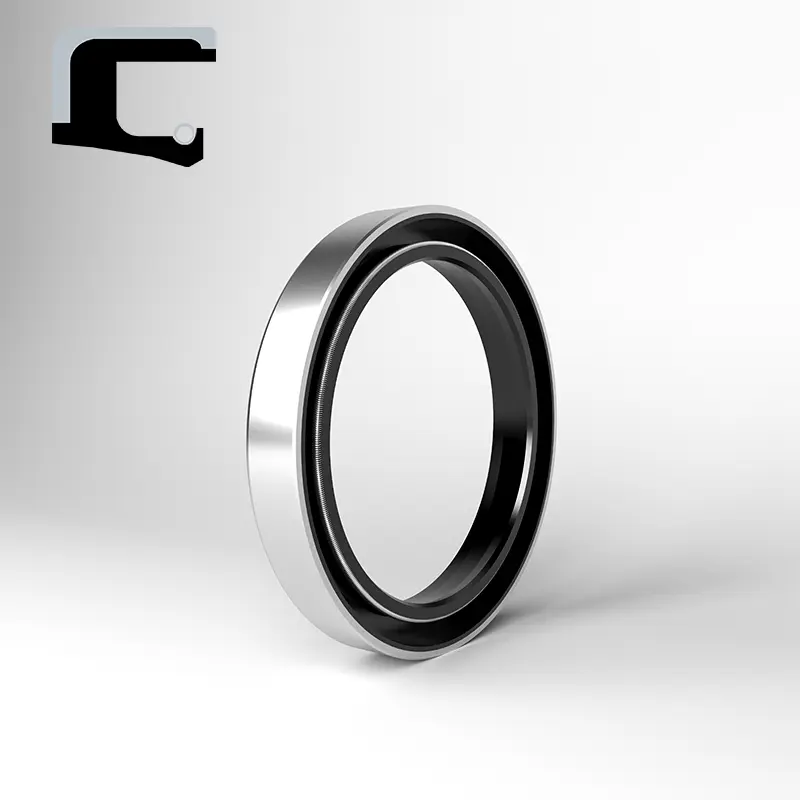

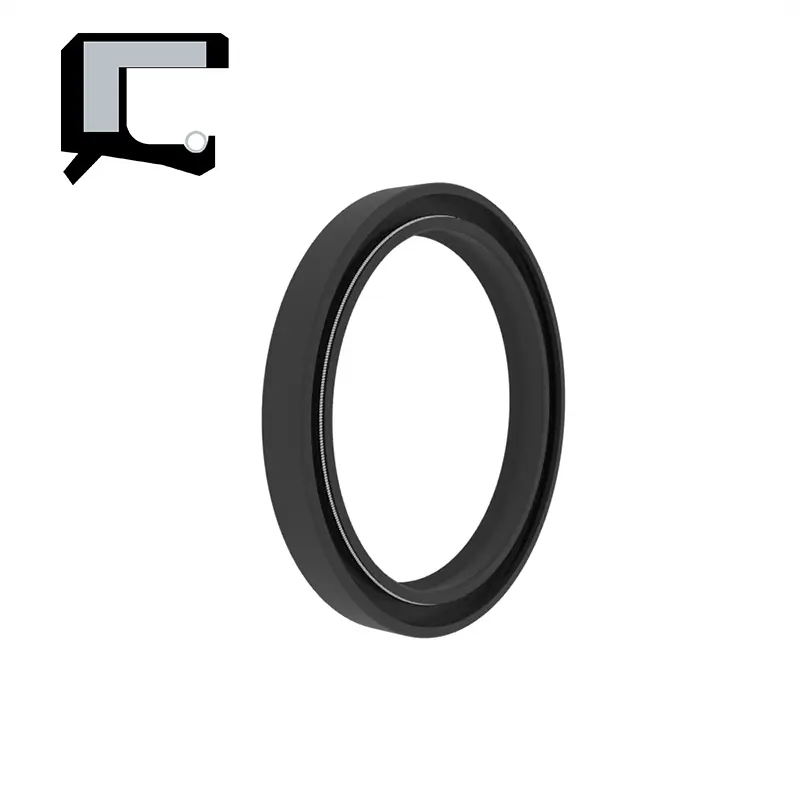

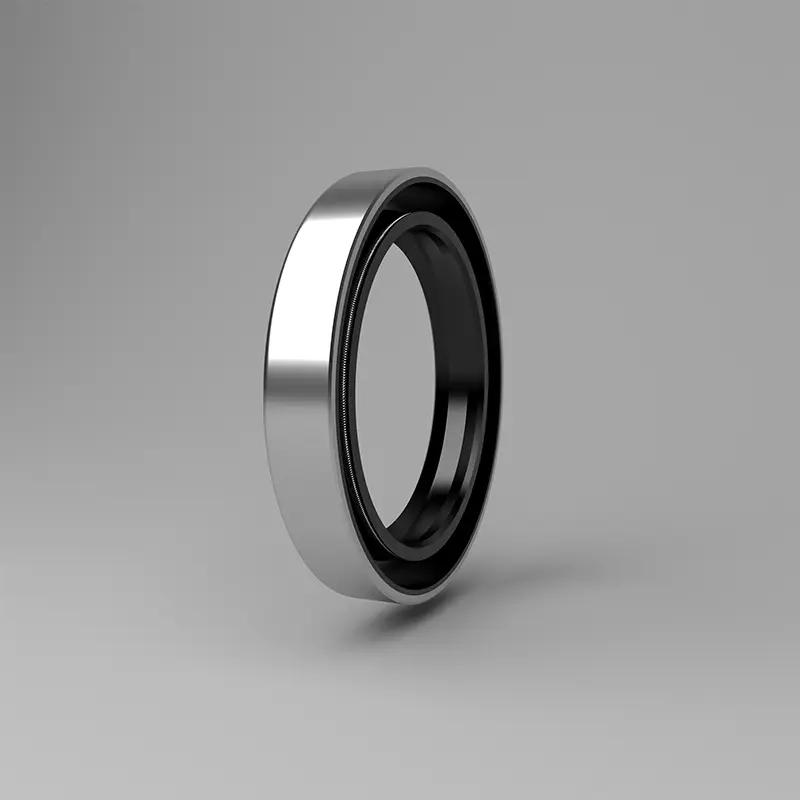

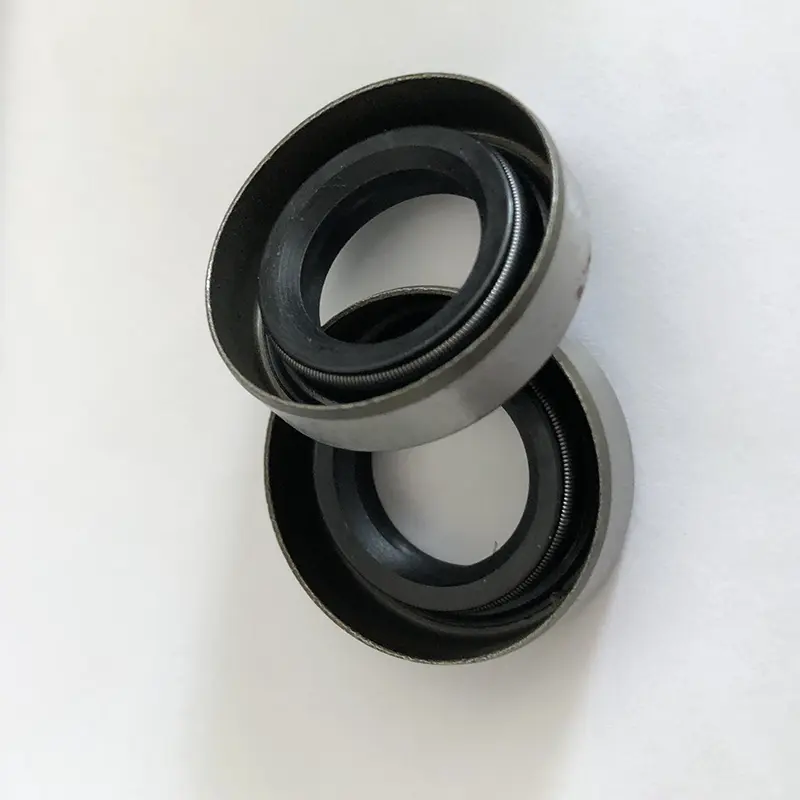

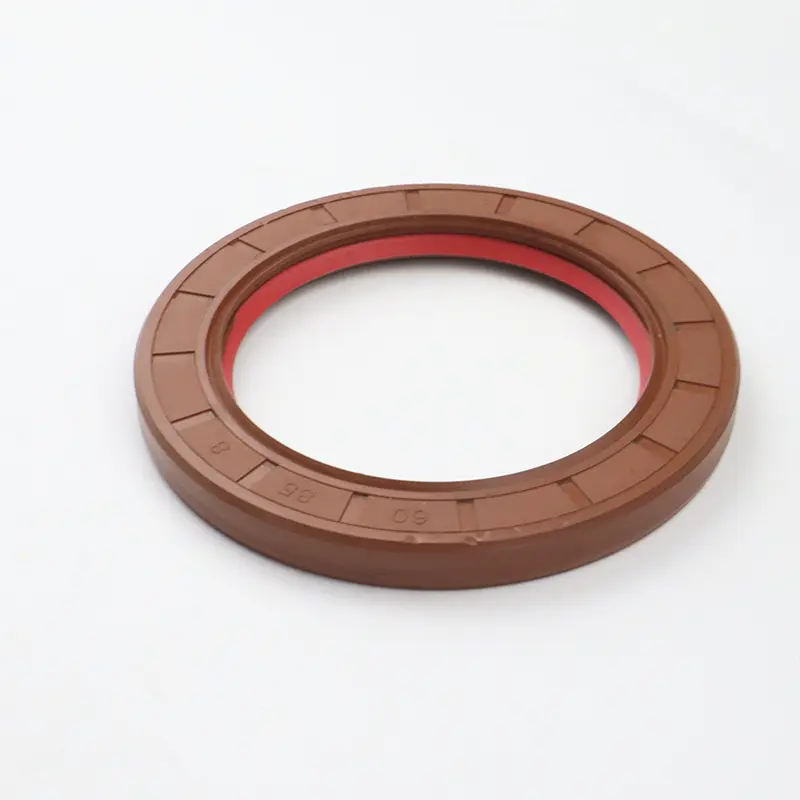

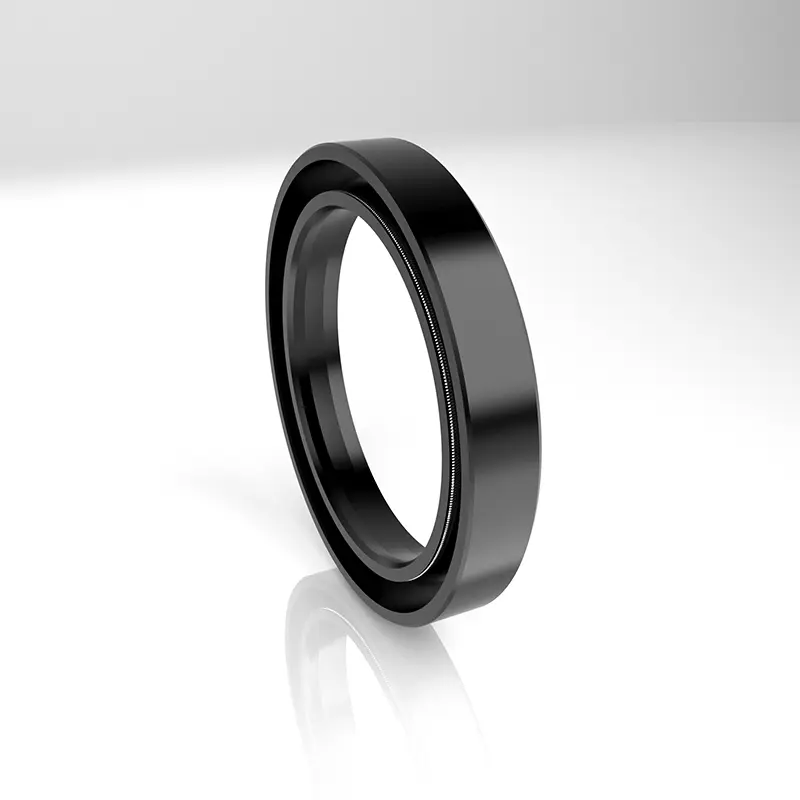

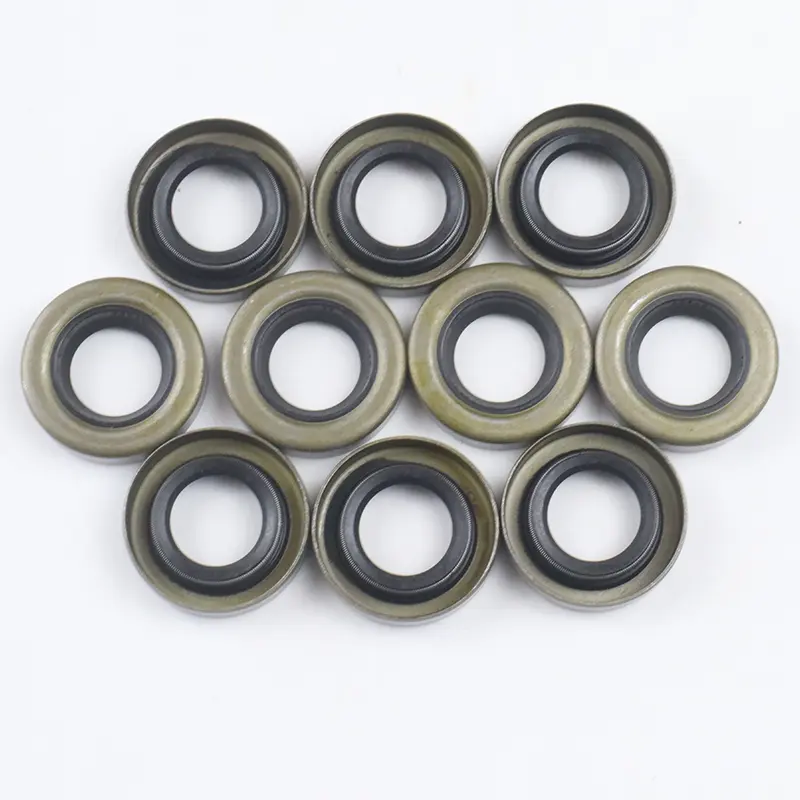

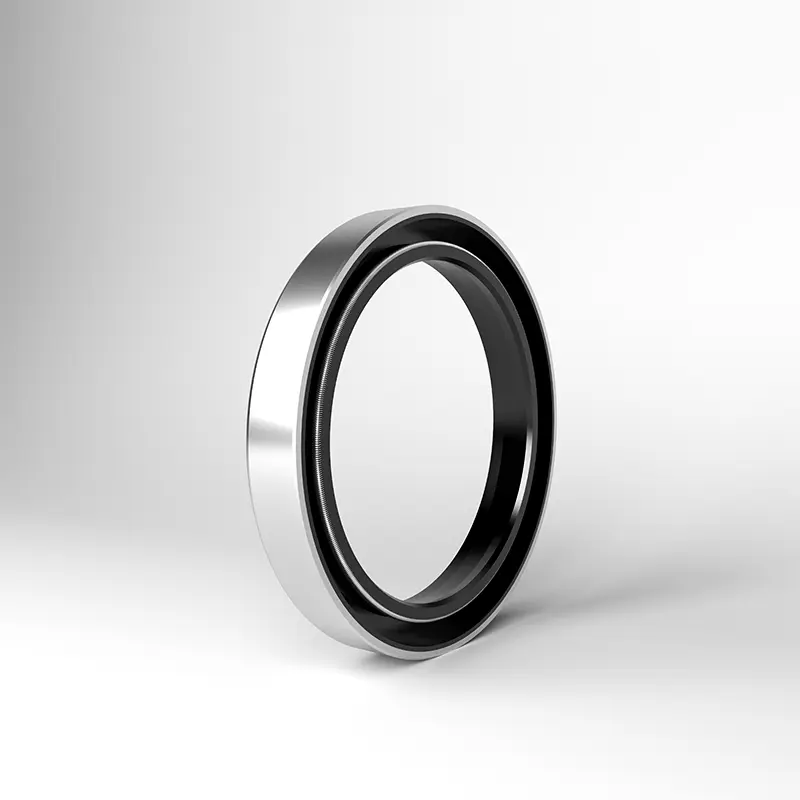

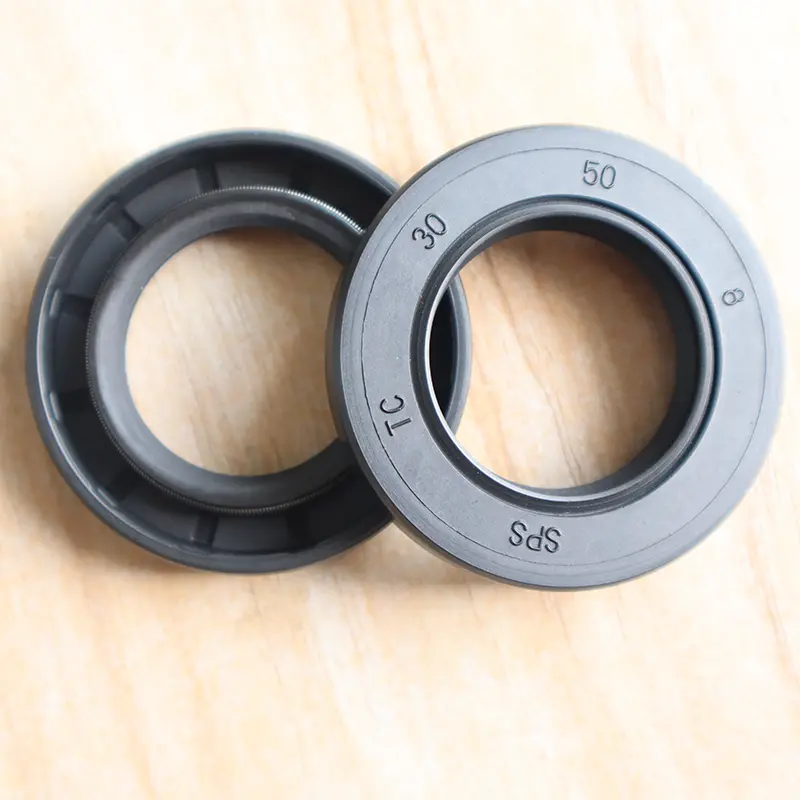

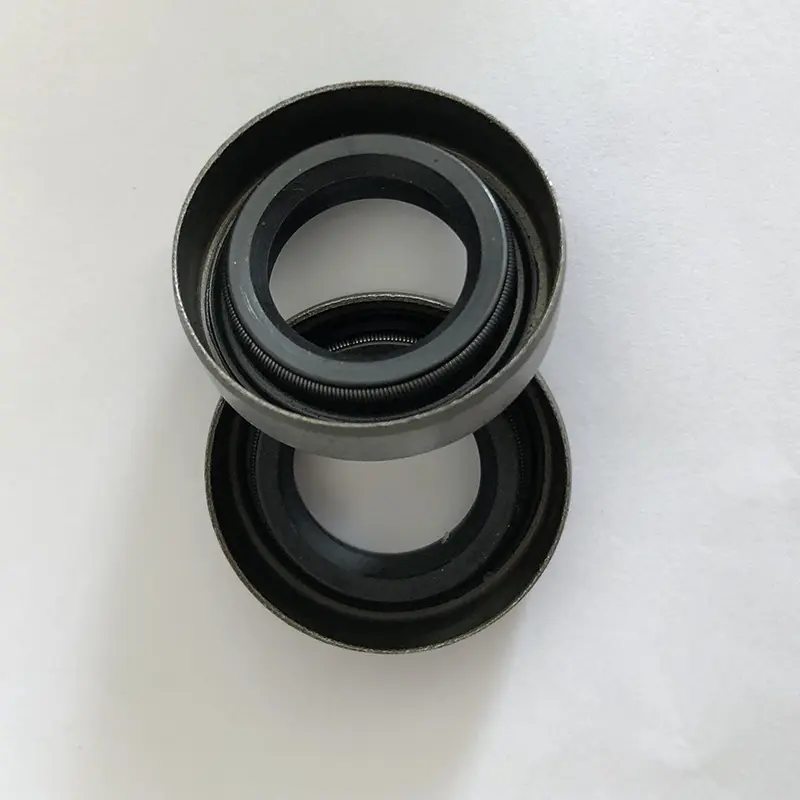

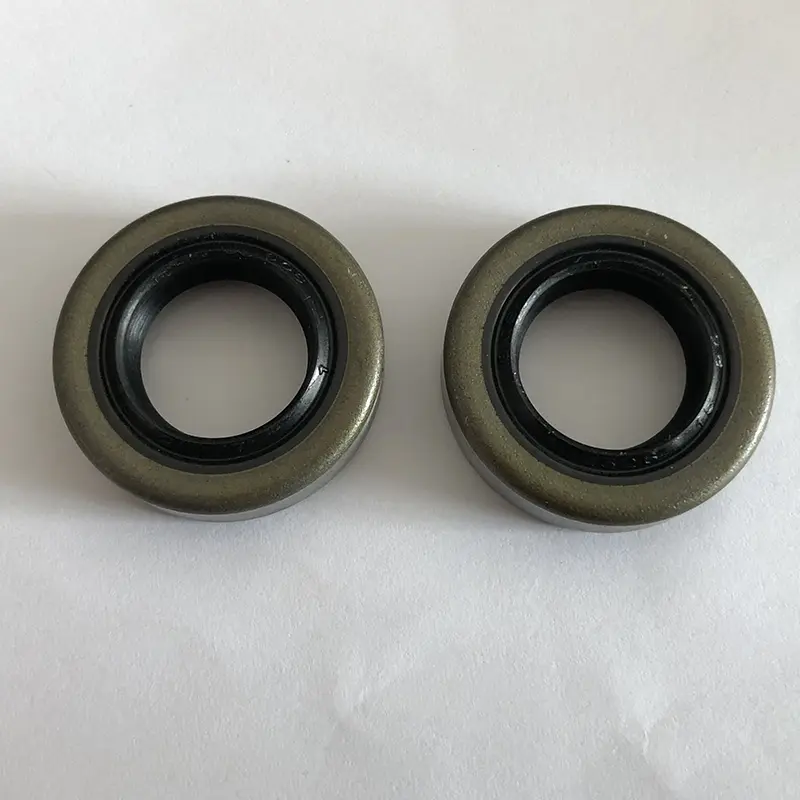

Заптивките на маслото TC/SC/TB/SB се состојат од метални скелети, извори и гумени тела. Металниот скелет игра споредна улога, а пролетта применува радијална сила на усната за запечатување. TC/TB се опремени со помошни усни докажани во прашина, кои се погодни за прилики каде што има медиум за запечатување од едната страна и прашина од другата страна. Tb/SB е метален надворешен круг, што го прави заптивката на маслото поцврст и прецизен во шуплината, но способноста за запечатување на надворешниот круг за низок вискозитет и гасниот медиум е ограничена. Се препорачува да се примени заптивната смеса на надворешниот круг за време на инсталацијата.

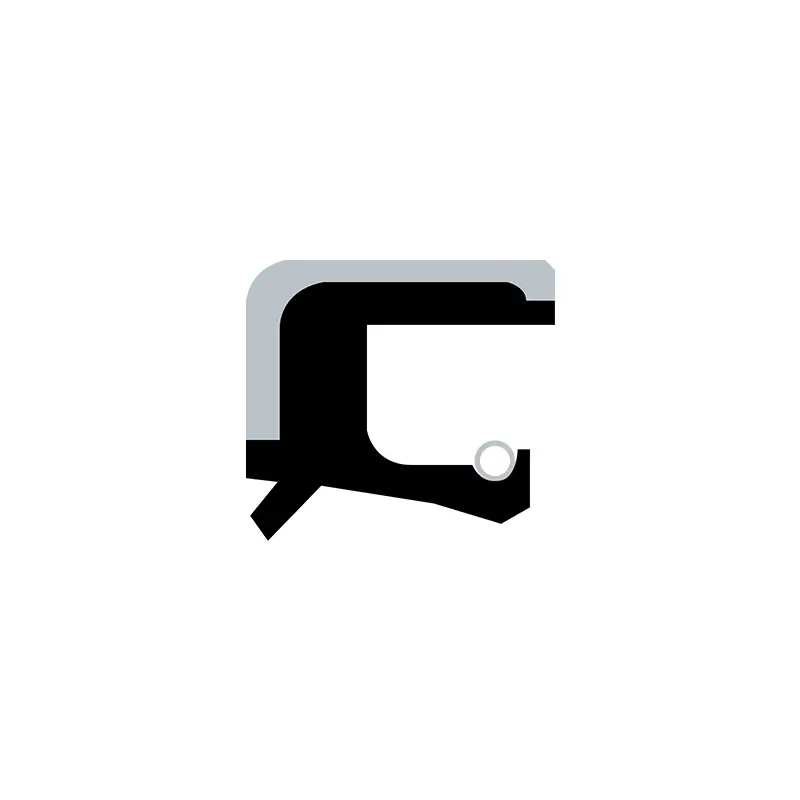

Функцијата на заптивката со масло од скелет со висок усна RCTCV со двојно усна е генерално да ги изолира деловите на кои им е потребна подмачкување во деловите на менувачот од излезните делови за да се спречи истекување на маслото за подмачкување.

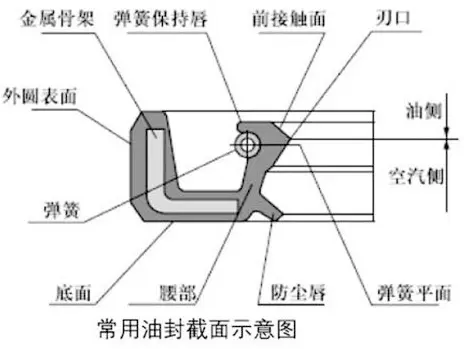

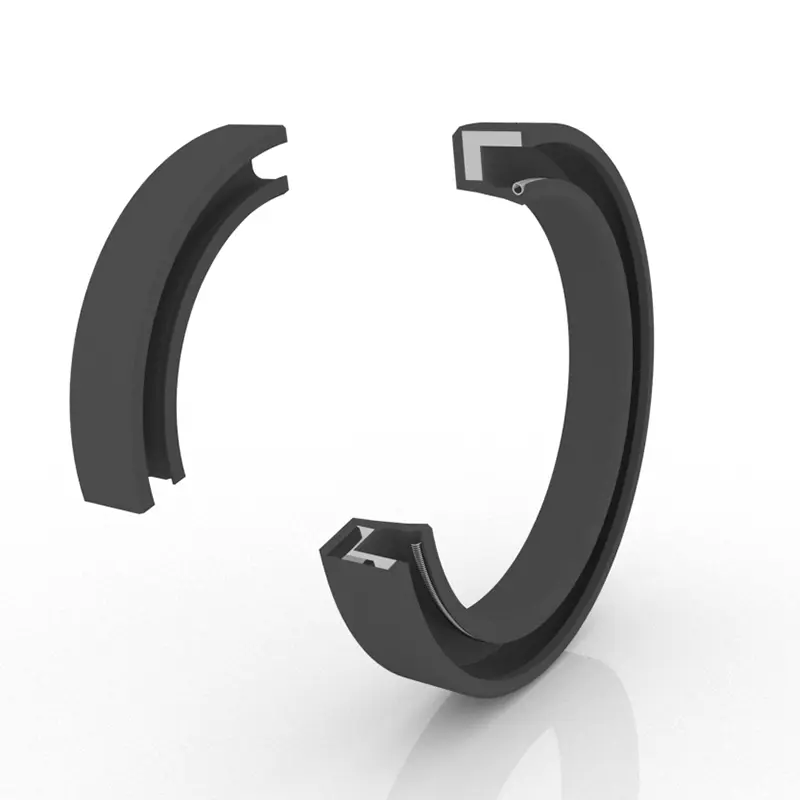

Структурата на заптивката на маслото за скелети се состои од три дела: запечатување на телото, зајакнување на скелетот и пролет на калем за само-затегнување. Телото за запечатување е поделено на дното, половината, работ и запечатување на усната според различни делови. Обично, внатрешниот дијаметар на заптивката на маслото од скелетот во слободната состојба е помал од дијаметарот на вратилото и има одредена „количина на мешање“. Затоа, кога заптивката на маслото се вметнува во седиштето на заптивката на маслото и вратилото, еластичната сила на работ на заптивката на маслото и силата на контракција на пролетта на калем за само-затегнување произведуваат радијална сила за стегање на вратилото, со што се добива најдобриот ефект на запечатување.

Заптивката со масло со висок усна RCTCN со висок усна има целосен дизајн на скелети отпорен на притисок, со мала деформација на усните и се користи за запечатување на ротирачките шахти во ситуации изложени на притисок.

Карактеристики и апликации на производи:

Структура и барања за заптивки на усните на вратилото и барањата

1. Материјал на вратилото: Најчесто се користат јаглероден челик и не'рѓосувачки челик. Позлата на хром се користи со голема брзина, HRC40-45.

2. Дизајн на ротирачко вратило и жлеб: Површината на вратилото е мазна, а закованите се отстрануваат. Ознаките за обработка на спиралата ќе произведат ефект на пумпање и ќе предизвикаат истекување. Се препорачува да се меле дел за инсталација на заптивка на маслото со површинска грубост на Ra0.1-0.5um. И станува помазна со зголемувањето на брзината.

За потребите на инсталација и расклопување, вратилото и жлебот мора да бидат обележани или заоблени. Како што е прикажано на сликите 1 и 2.

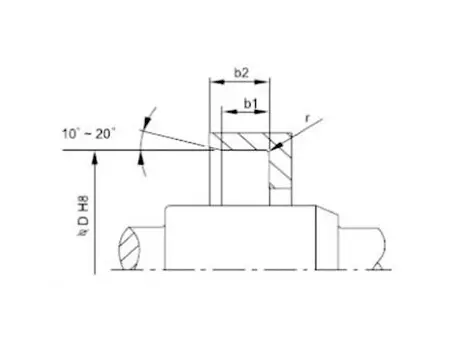

Слика 1 Дизајн на жлебот

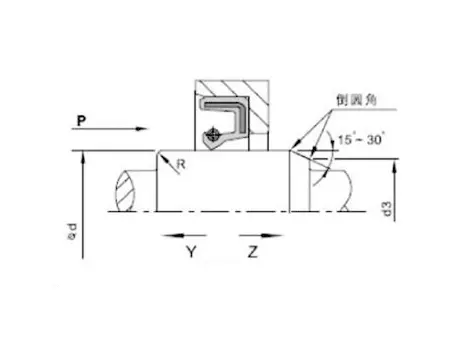

Слика 2 Дизајн на Шефер на ротирачката вратило

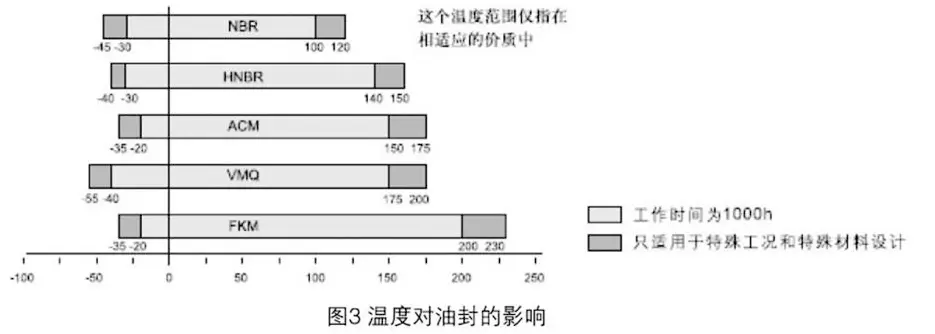

Постојат десетици фактори кои влијаат на ефектот на запечатување на заптивките на усните на ротирачкиот вратило. Покрај материјалот и структурата на самата заптивка на маслото, други фактори како што се медиум, температура, притисок, подмачкување, брзина, грубост, итн. Исто така, директно влијаат на ефектот на запечатување и овие фактори честопати комуницираат едни со други. Следната табела е само за референца за корисници.

Инсталирање на заптивки на усните на ротирачки вратило: Внимателната инсталација е предуслов за заптивката на маслото да работи добро.

Дијаграм за инсталација (инсталација на празнина)
Точен метод на инсталација	Применливи услови за работа	Погрешен метод на инсталација
	Се применува само кога крајното лице на заптивката на маслото е светло со крајното лице на шуплината. Кога уредот за притискање брзо се движи, заптивката на маслото треба да се постави директно, во спротивно може да се притисне.
	Погодно е за ситуацијата дека крајното лице на маслото заптивка е пониско од крајното лице на шуплината. Кога уредот за притискање се движи побрзо, заптивката на маслото исто така може да биде добро позиционирана. Како и да е, овој вид структурна тема сама по себе нема радијално позиционирање, така што аксијалната вертикалност на рамната плоча и вратилото на притисокот на уредот за притискање мора да достигнат одредена точност.
	Применливо за ситуацијата кога крајното лице на заптивката на маслото е пониско од крајното лице на шуплината. Кога уредот за притискање брзо се движи, неопходно е да се осигурате дека заптивката на маслото е правилно поставено, во спротивно може да се притисне.
	Тој е погоден само за одржување или едноставни услови за инсталација без опрема за притисок. Бидејќи процесот на инсталација не може да биде апсолутно притисен, неизбежно ќе се појават разни проблеми со инсталацијата. Главно е да се спречи радијално отстапување за време на инсталацијата, што може да предизвика деформација на заптивката на маслото или оштетување на истиснување на гума на делот за парење на заптивката на маслото (надворешен круг) предизвикано од паузи за време на инсталацијата. Затоа, овој метод на инсталација генерално не се препорачува.

Заптивки на маслото TC/SC/TB/SB:

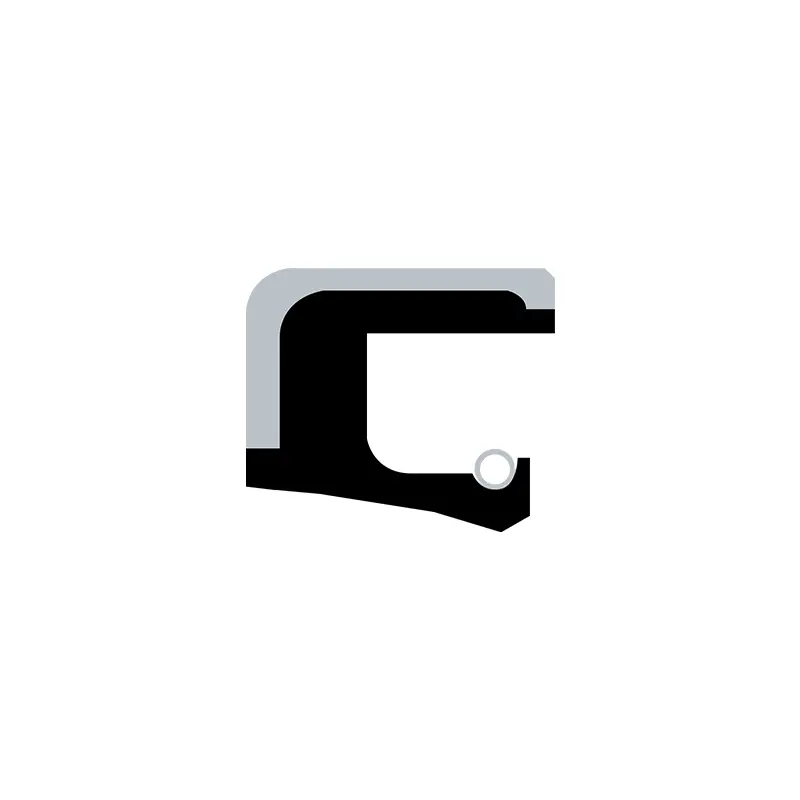

Форма на пресек	Модел	Апликација	Притисок	Температура	Брзина	Среден	Материјал

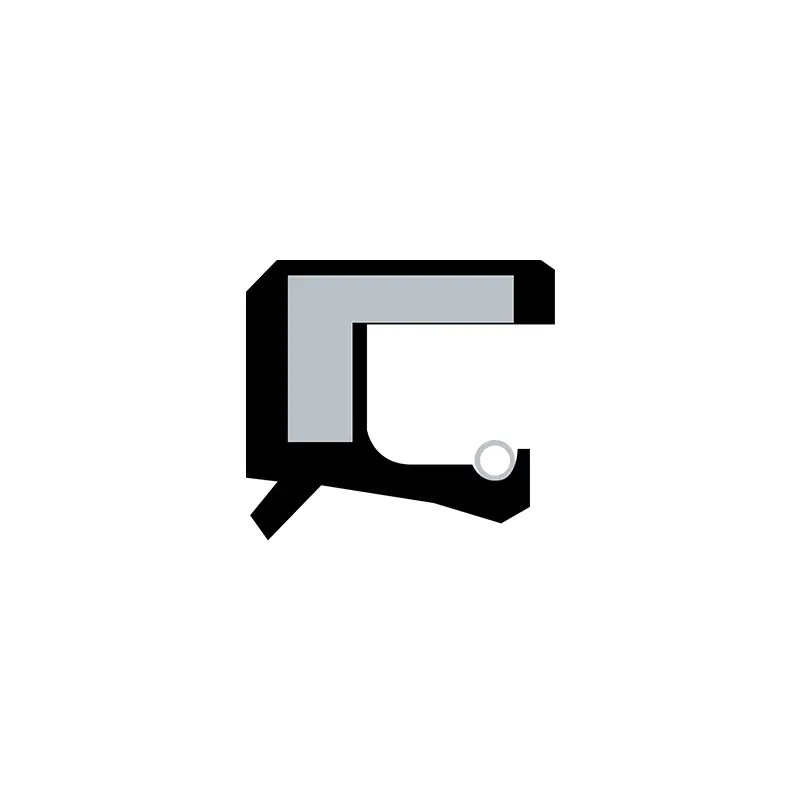

	ТЦ	Запечатување, испуштање на прашина	0,03мпа	-30 ~+160	20м/с	Масло за подмачкување, маснотии	NBR/FKM+јаглероден челик

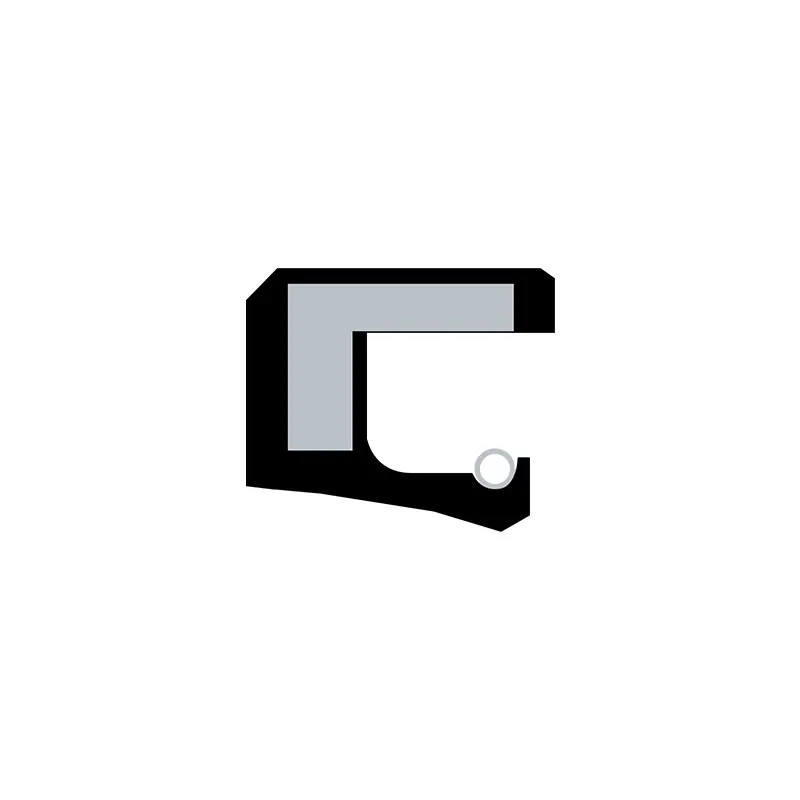

	Sc	Запечатување
	ТБ	Запечатување, испуштање на прашина		-30 ~+100	25м/с	Вода, масло, маснотии	NBR+јаглероден челик
	СБ	Запечатување
