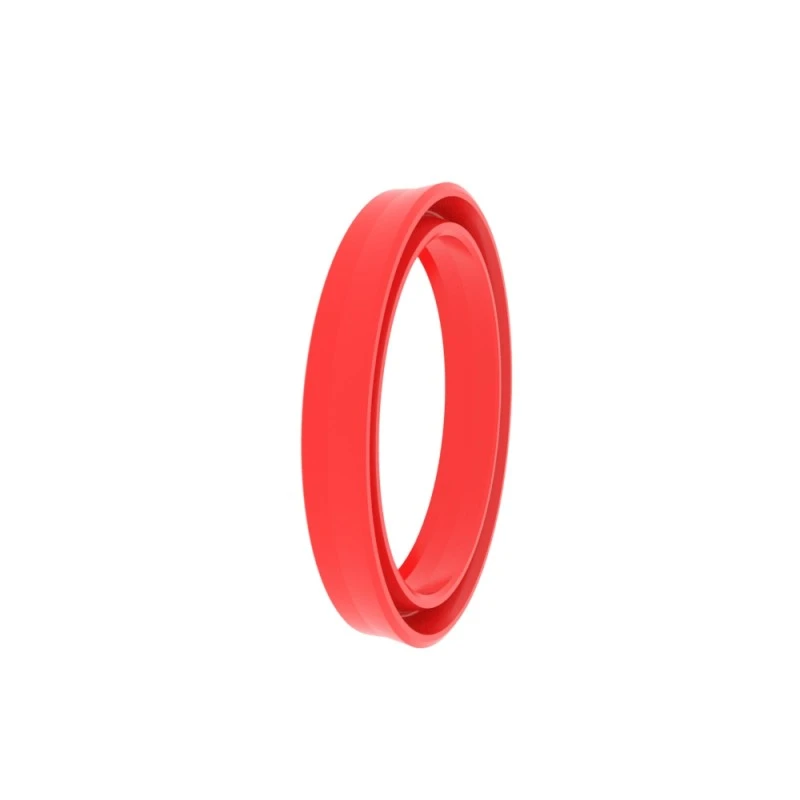

Заптивки за заптивки за заптивка на прашина

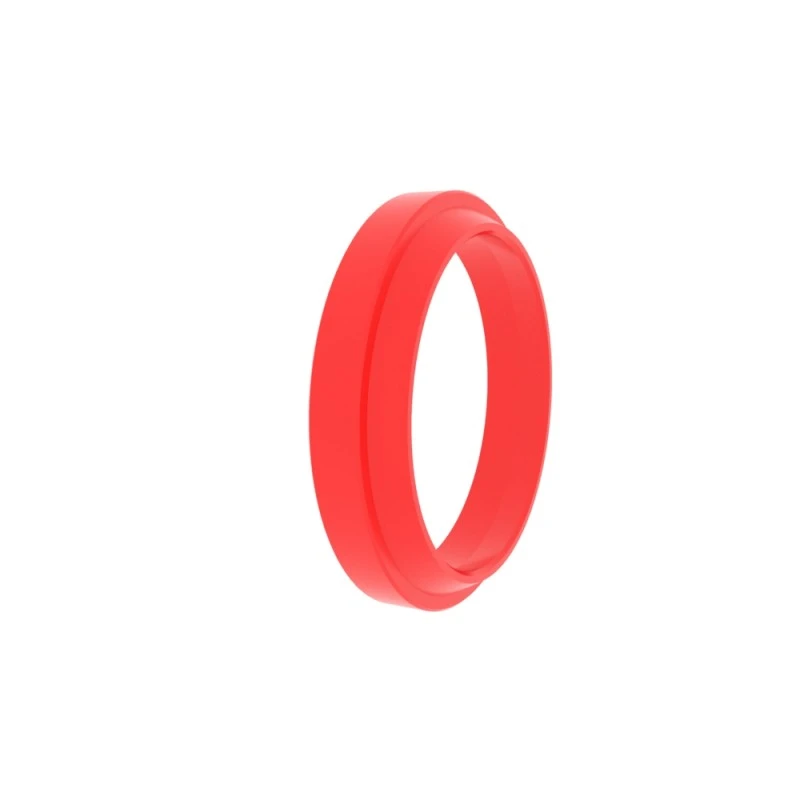

Како снабдувач на професионални решенија за запечатување, серијата RCA на заптивки за заптивка на прашина, лансирани од Ruichen Seals, ги диверзифицираше дизајни и насочени функции, целосно опфаќајќи ги основните потреби на индустриското поле за превенција на прашина, отпорност на притисок и прилагодливост на животната средина.

Во однос на техничкиот дизајн, производите на заптивки за заптивки на прашина се во центарот на флексибилноста. Постојат општи заптивки (како што се RCA101/104/105) кои се инсталирани со екструдирани надворешни дијаметри, кои се компатибилни со ISO 6195-A стандардни жлебови и погодни за компактни вселенски сценарија; Исто така, постојат модели со интегрирани скелети против екстракција (како што се RCA103/106), кои ја подобруваат структурната стабилност под динамички оптоварувања преку аксијалниот дизајн на отворен жлеб (ISO 6195-B). За специјални услови за работа, RCA107 поддржува инсталација на жлебови со наклон од 30 ° и е компатибилен со империјална и метричка опрема, додека RCA108 го поедноставува процесот на одржување на старите цилиндри преку дизајн за фиксирање на прирабници, значително намалување на трошоците за трансформација.

Во однос на оптимизацијата на запечатувањето на перформансите, ја подобруваме доверливоста преку иновативни структури: дизајнот на жлебот за враќање на нафтата на RCA101 го промовира рефлуксот на нафта и ја намалува акумулацијата на загадувачите; Двојната усна или помошната структура на усните (RCA109/111/112, итн.) Се комбинира со комбинирана заптивка тетрафлуороетилен за да се постигне прашина и бариера со двојна акција и нафта; и композитниот дизајн на материјалот PTFE (политетрафлуороетилен) и О-прстен (RCA115 ~ 119) понатаму ја балансира распределбата на притисокот, е отпорен на високи температури од 250 ° C, и е отпорен на хемиска корозија, погодна за чиста околина, како што се полупроводници, храна и медицина. За екстремни услови за работа, RCA213 се користи во комбинација со сериите DA, користејќи материјали со голема недрежност за да се спротивстават на лепливи загадувачи како што се кал и катран и да се заштити внатрешниот заптивка од ерозијата.

Во однос на примената, серијата RCA е широко прилагодена на инженерска машинерија, рударска опрема, хидраулични и пневматски системи и прецизни индустриски полиња. На пример, RCA111/211 може да издржи висок притисок од 1,6MPa, обезбедувајќи двојна заштита за хидраулични цилиндри; RCA115 ~ 119 стана првиот избор за превенција на прашина на прецизна опрема, како резултат на неговите карактеристики на не-смачкање и ниско триење; RCA108 обезбедува брзо решение за одржување на стара опрема без потреба да се модифицира жлебот. Во однос на материјалите, ние инсистираме да им дадеме еднаква важност на заштитата на животната средина и перформансите. Технологијата за модификација на PTFE ги зема предвид и само-подмачкување и отпорност на абење. Еластомерите на прстенот О (како што е НБР) обезбедуваат стабилност на запечатување. Некои модели (како што е RCA119) користат силиконска формула за да ги исполнат строгите барања на чистите работилници. За многу години, Ruichen Peals отсекогаш имал за цел „прецизна адаптација и долгорочна заштита“. Преку серијата RCA, им помага на клиентите да се справат со предизвици како што се упад во прашина, истекување на нафта и корозија на висока температура, обезбедувајќи сигурни гаранции за ефикасно работење на опрема.

Карактеристики и апликации на производи:

Главна апликација: Стандарден искривен прашина за цилиндер на нафта

Предности: Заптивките за заптивка на заптивката за прашина се лесни за инсталирање, со одлични ефекти против триење и изолирани во прав. Тие нема да се движат во спротивна насока во шуплината и нема да има отворање на притисок помеѓу прстенот на заптивката и прстенот за изолација на прашина.

Материјал: Полиуретан, гума

Специфични области за апликација:

Општо проток на прашина (RCA101 ~ 105/113/114): Широко се користи во инженерска машинерија и опрема за автоматизација за да се спротивстави на упад во прашина.

Тешки и сценарија за одржување (RCA103/106/108): Дизајнот за поддршка на скелетот и фигурата на прирабници се погодни за сценарија со висок товар, како што се машини за рударство и трансформација на стариот цилиндер.

Прецизност и сурова околина (RCA115 ~ 119): полупроводник, храна и медицина и други индустрии, исполнете ги барањата за без притаен, ниско триење и отпорност на корозија.

Мулти-стандардна компатибилност: RCA107 ја поддржува британската опрема, а серијата RCA целосно ги опфаќа стандардните жлебови ISO 6195 за да го поедностави процесот на селекција.

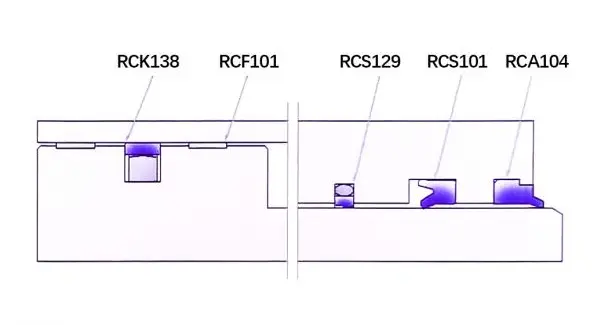

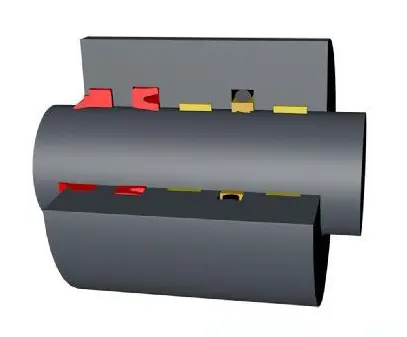

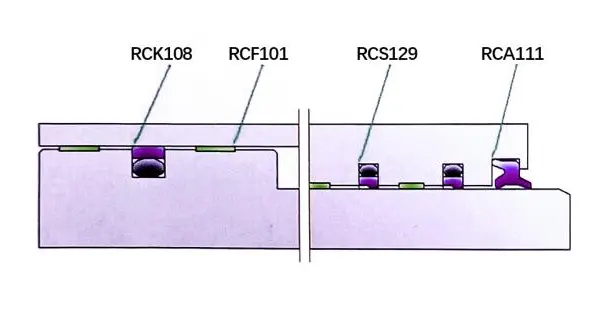

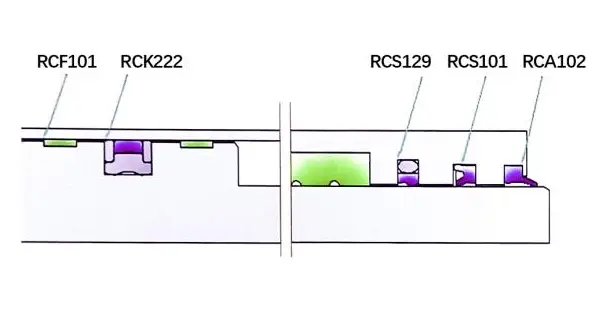

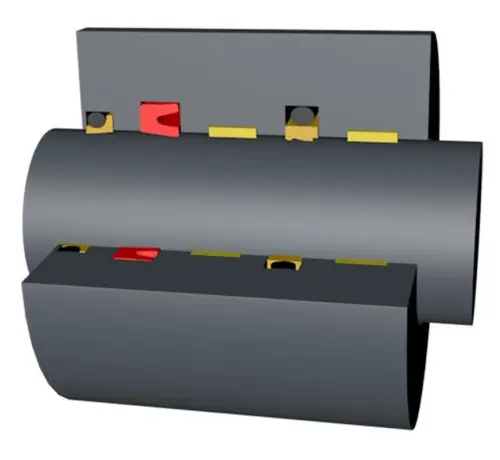

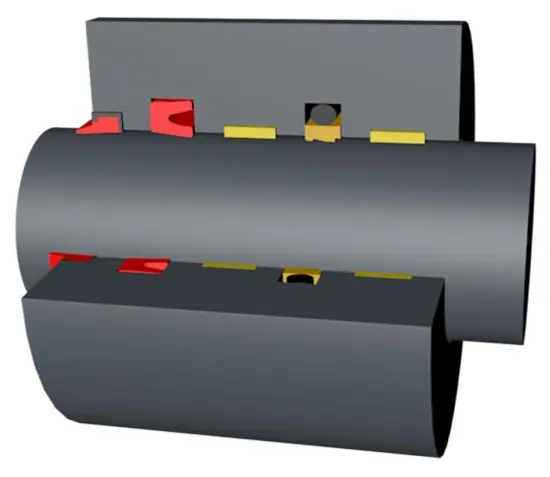

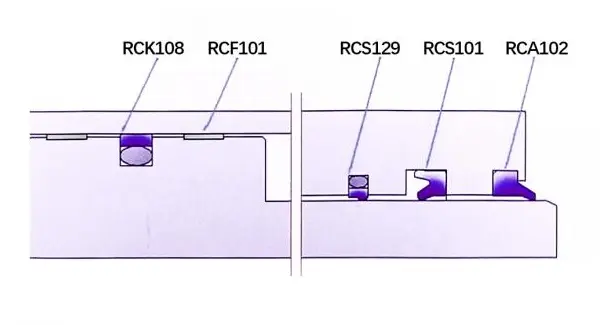

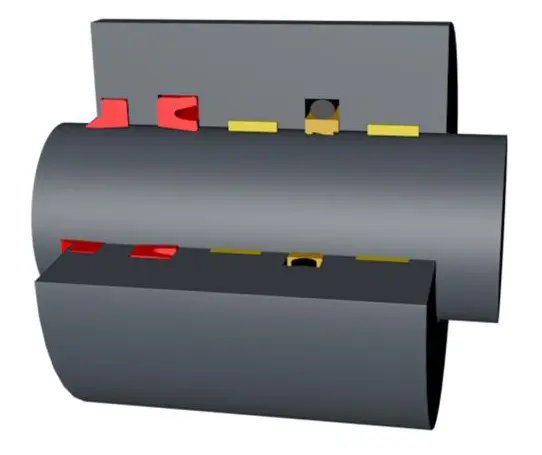

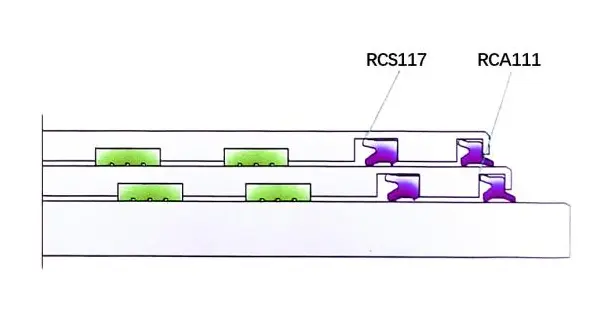

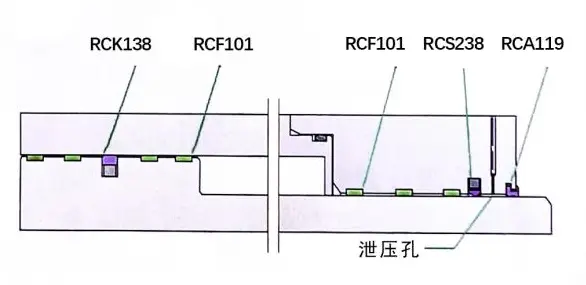

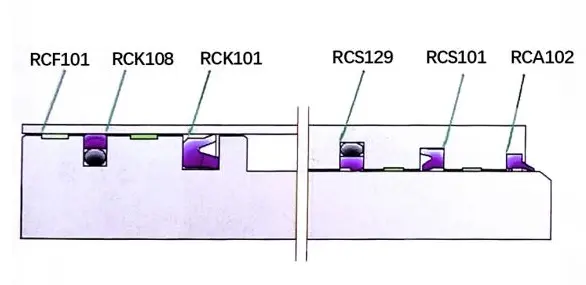

Апликација за запечатување и дизајн на цилиндар

Тешка индустрија: Примери во индустријата: Тешки машински алати (машини за фалсификување, хидраулични преси, машини за виткање, итн.), Металургија (мелници за тркалање, цилиндри на АГЦ, итн.), Рударство (хидраулични потпори, опрема за рударство, итн.)

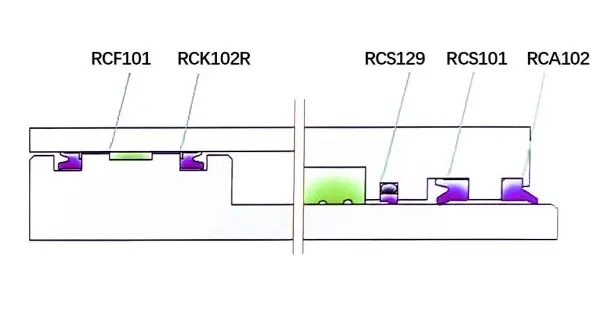

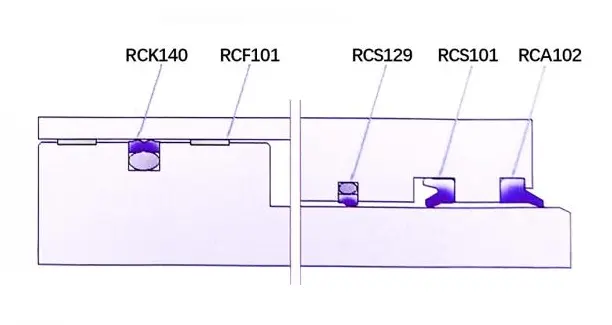

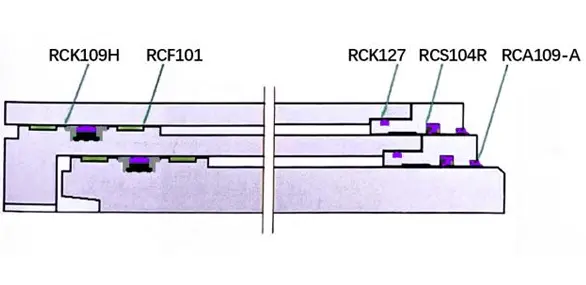

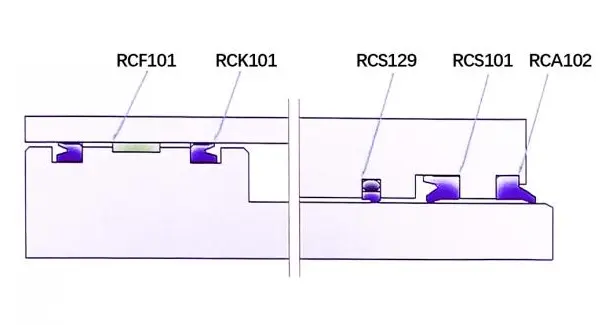

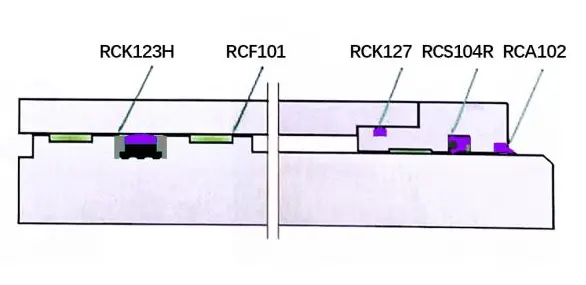

Препорачан дизајн на запечатување:

Тешка машина за фалсификување

Металургија AGC

Хидрауличен цилиндер за колона за поддршка

Hydraulic parter jack

Цилиндер за кревање на кран

Цилиндар за лафтинг на кран

Средна индустрија: Примери во индустријата: Опрема за кревање, земјоделски машини, алатки за транспорт на светлина, платформи за кревање, машински алати (машини за виткање, машини за обликување на инјектирање, машини за мелење, итн.), Формови, камиони за депонија

Препорачан дизајн на запечатување:

Машина за свиткување

Уред за кревање камиони

Земјоделски машини

Платформа за кревање

Лесна индустрија: Примери во индустријата: Машински алати, виklушкари, машини за обликување на инјектирање, земјоделски машини, балери

Препорачан дизајн на запечатување:

Мал виklушкар

Машина за обликување на инјектирање

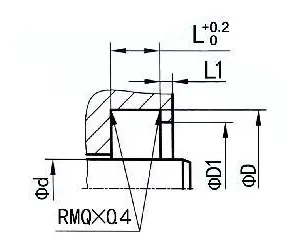

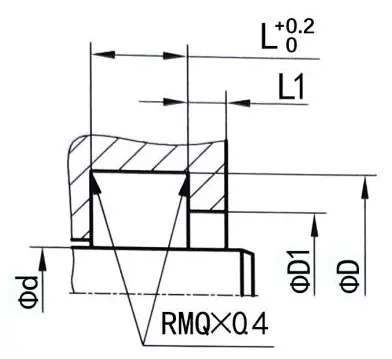

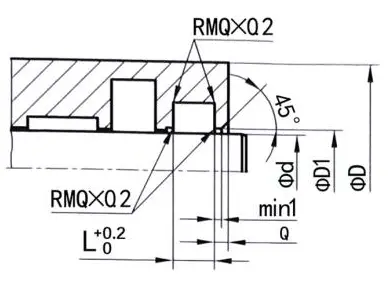

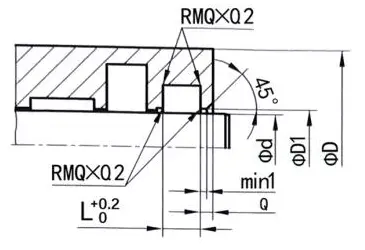

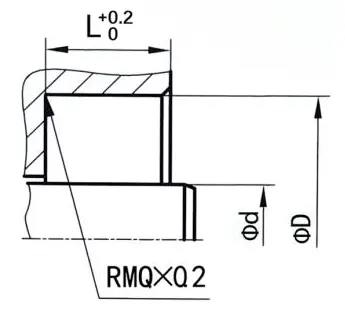

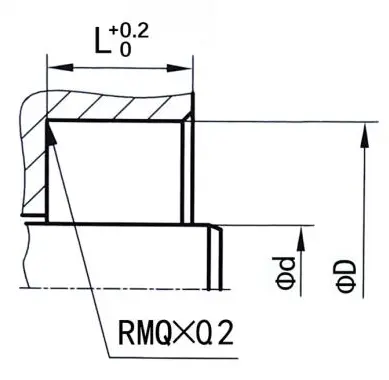

Жлеб за печат на прашина

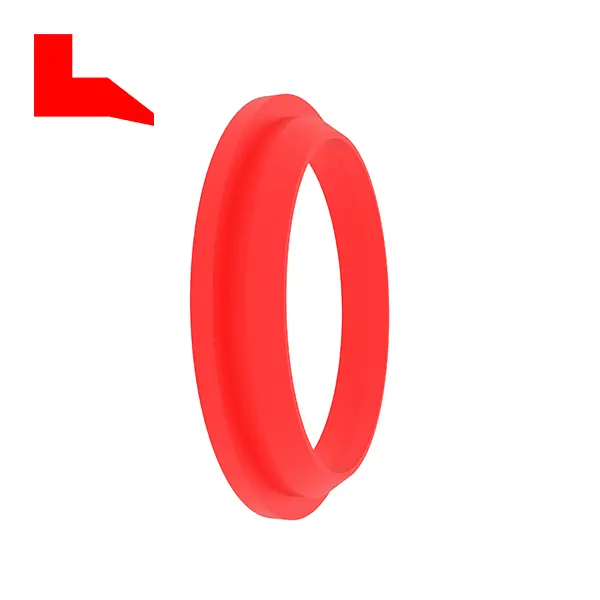

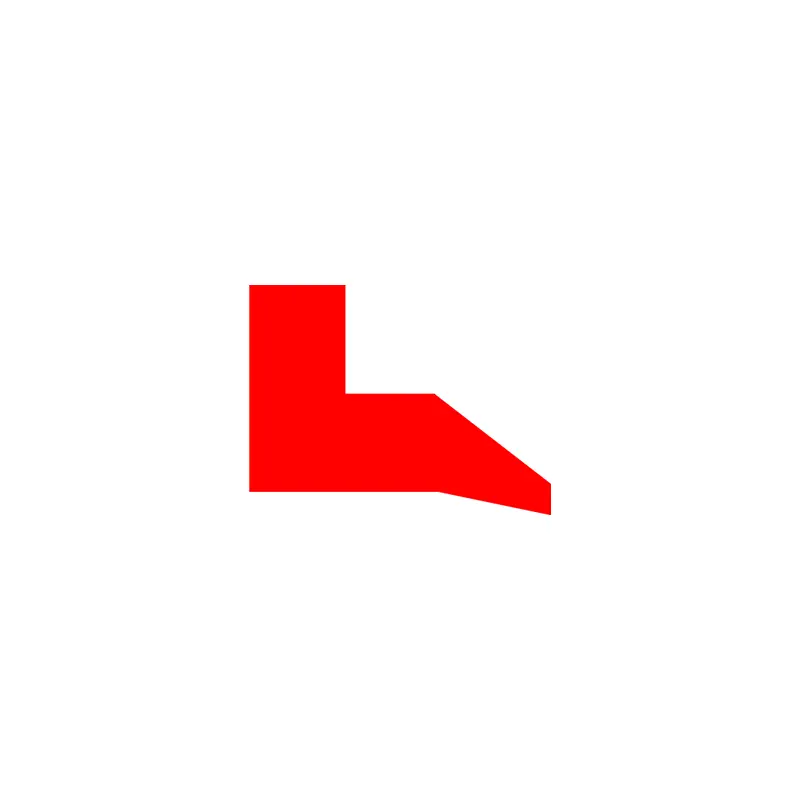

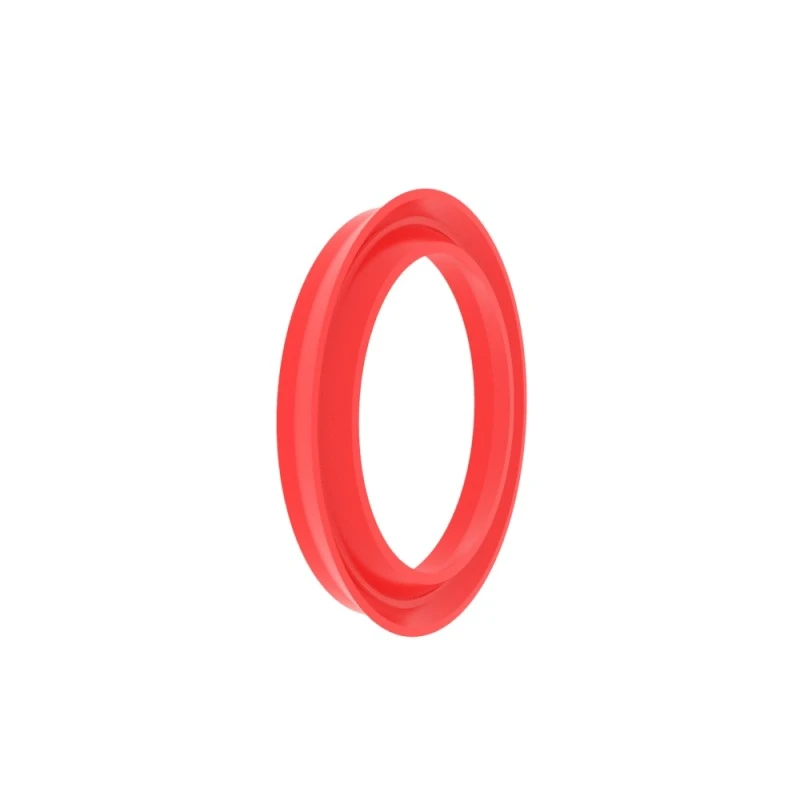

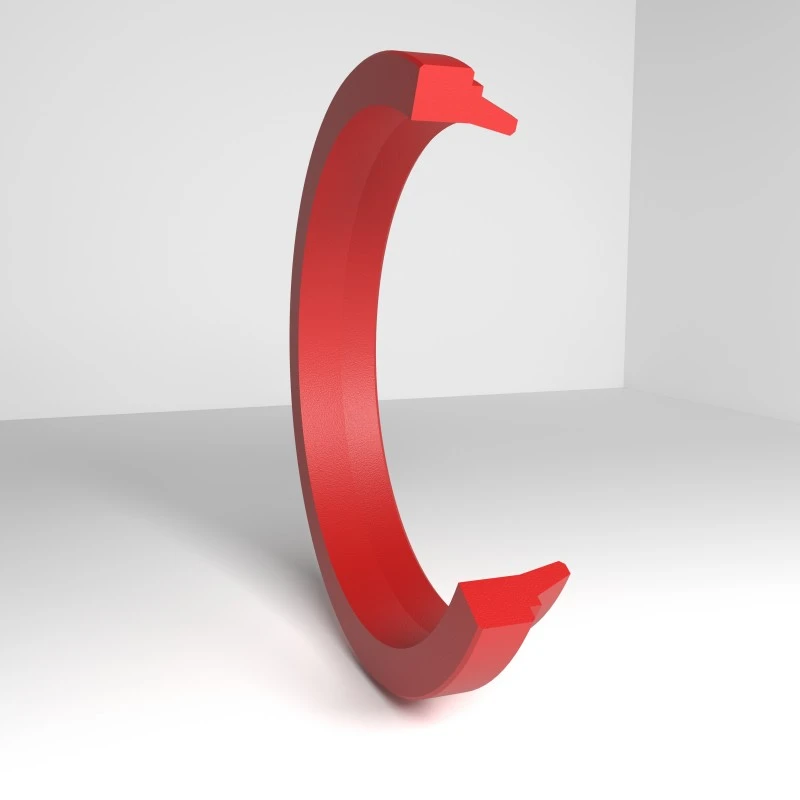

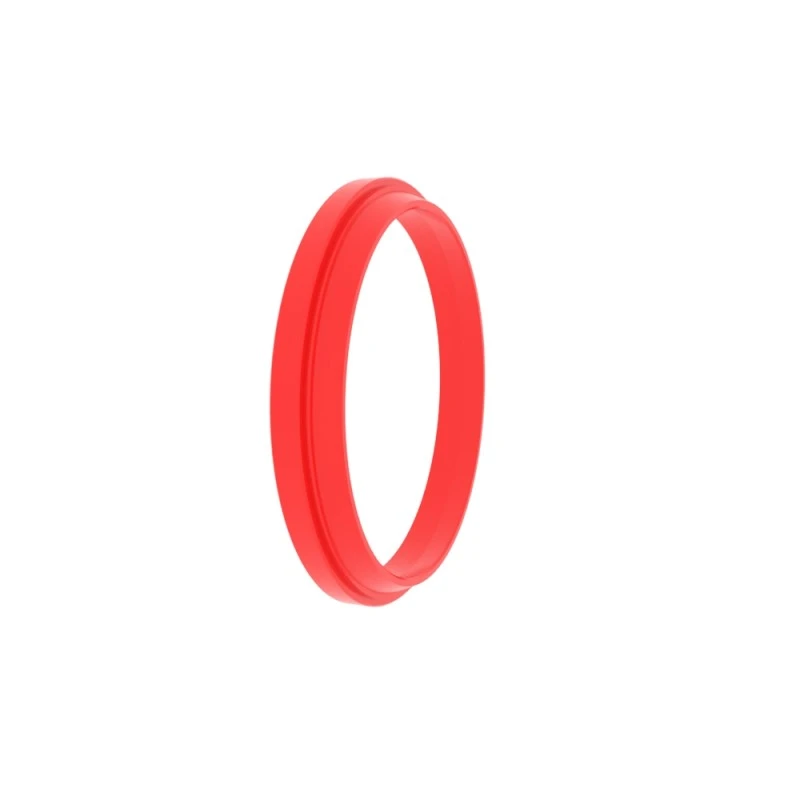

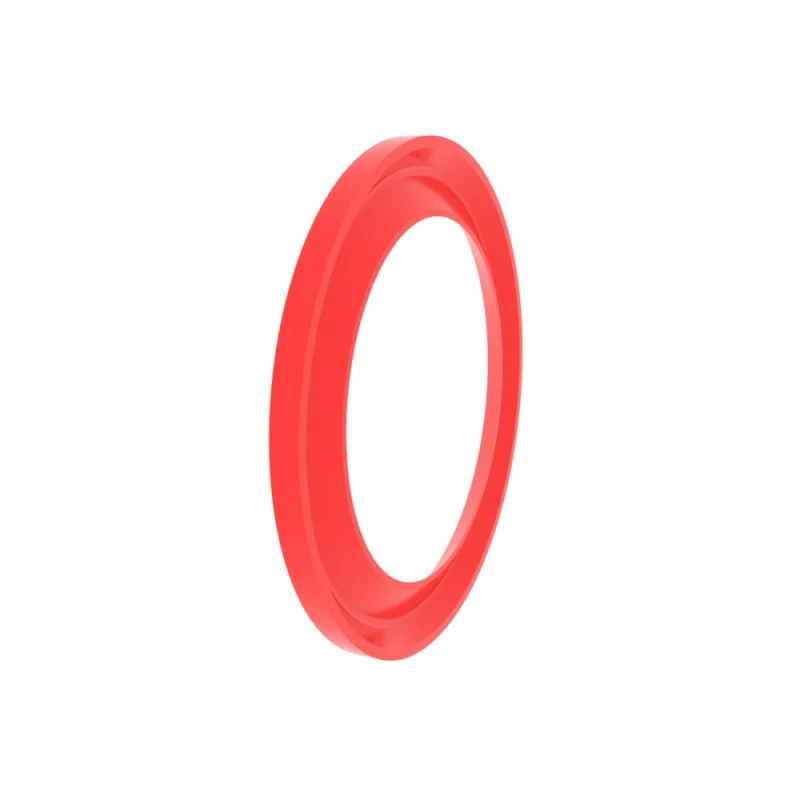

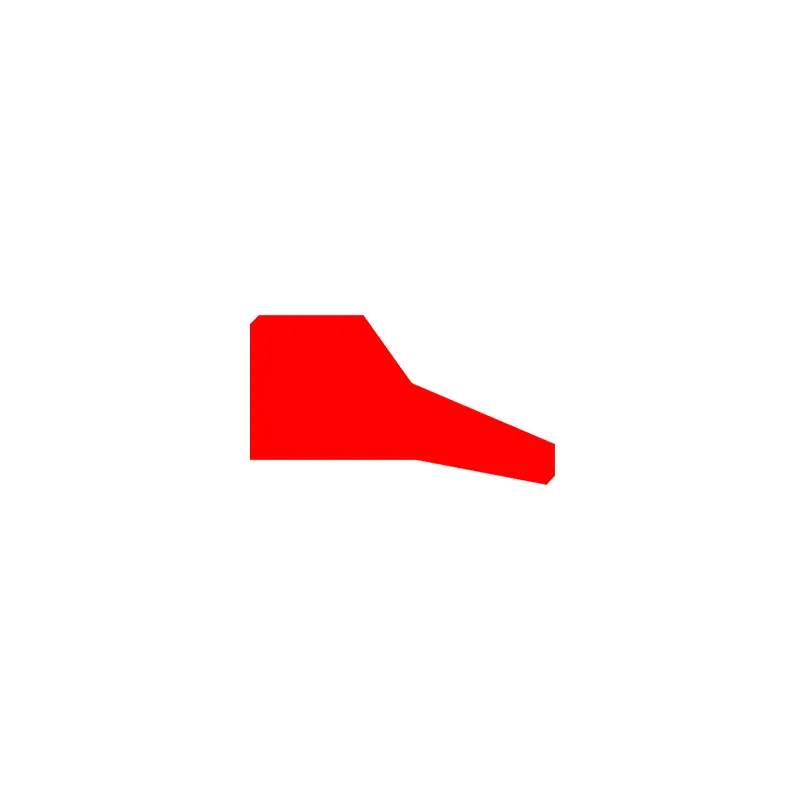

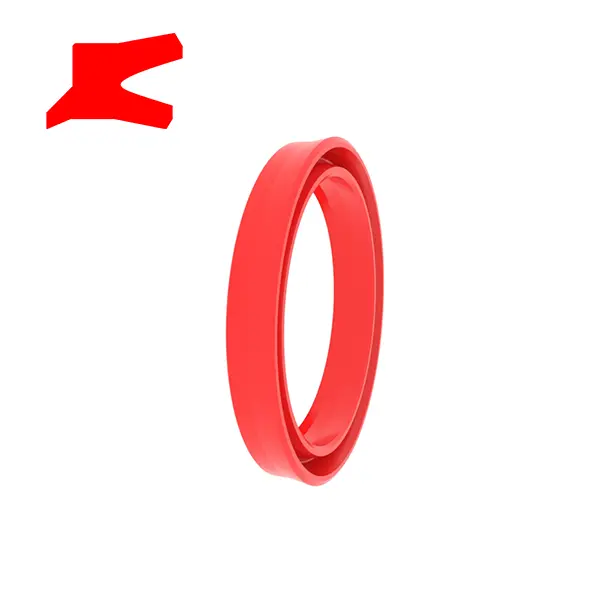

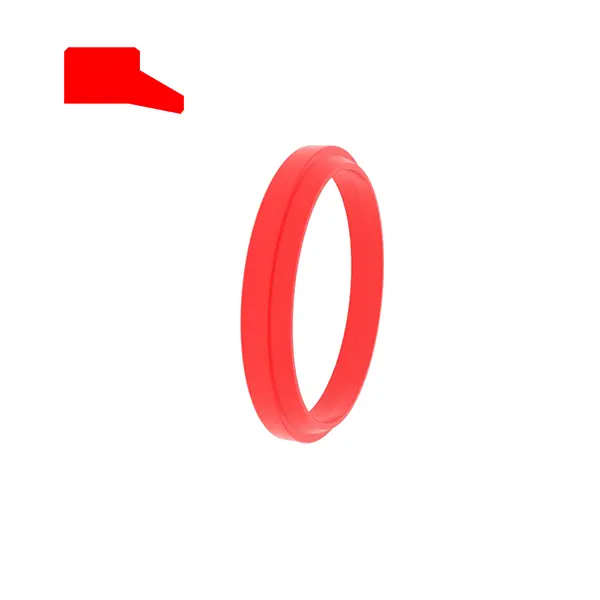

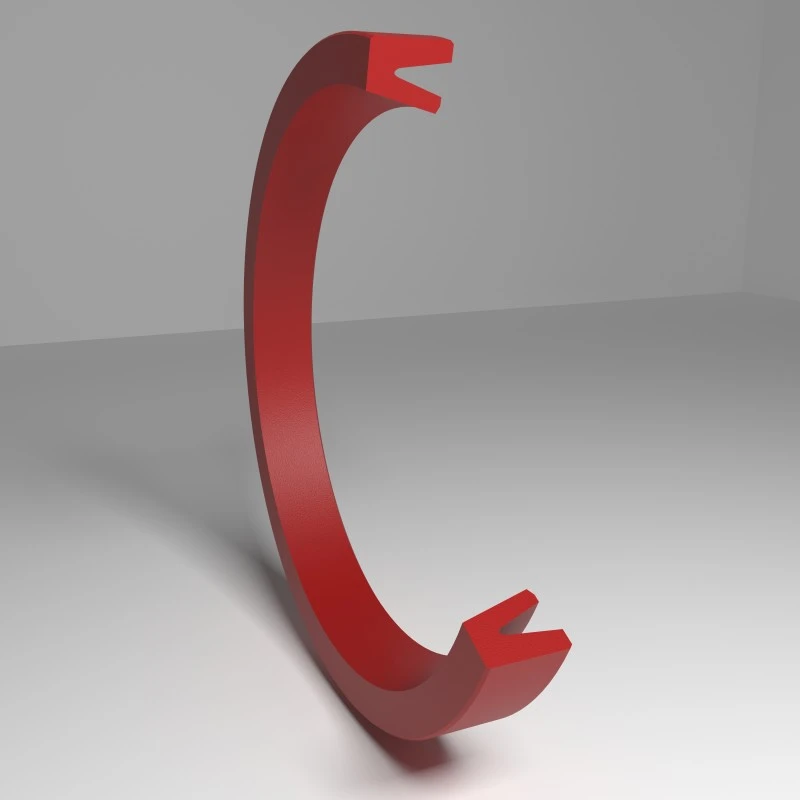

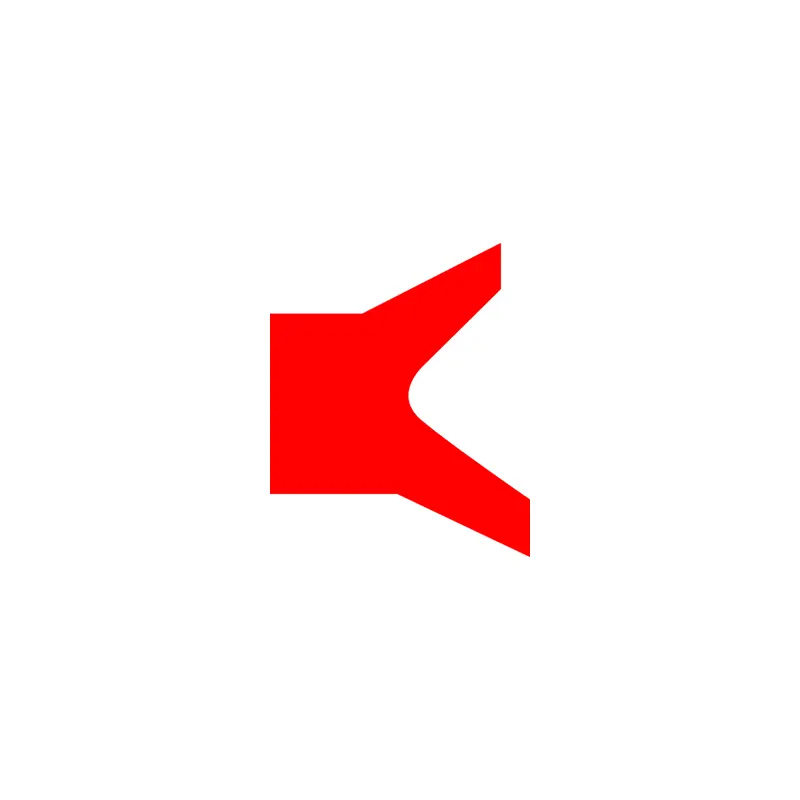

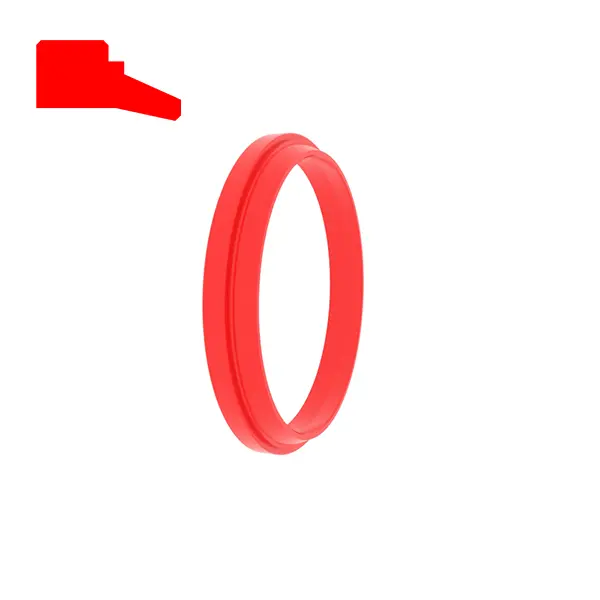

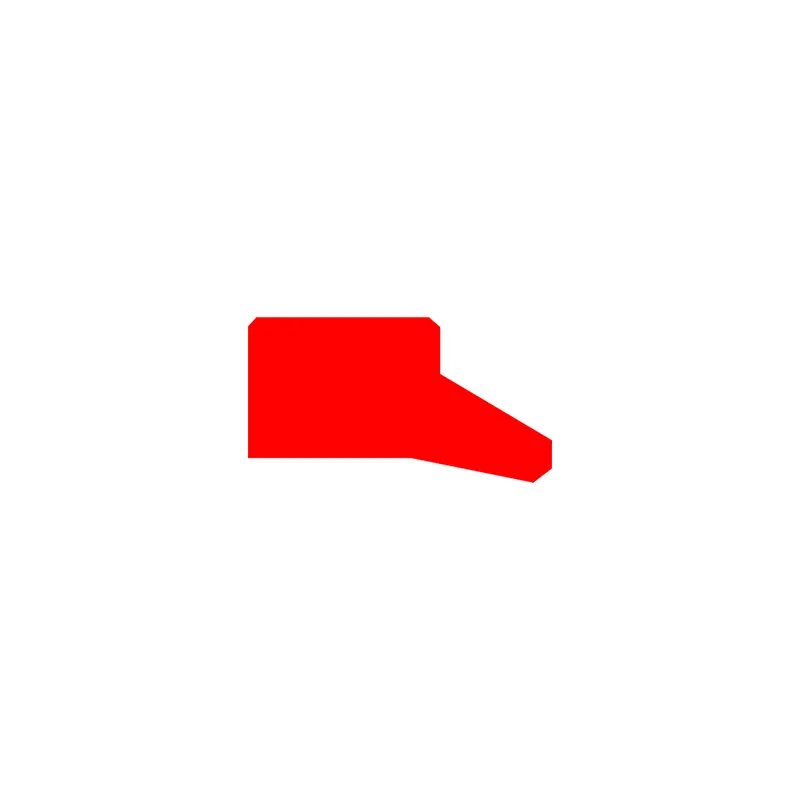

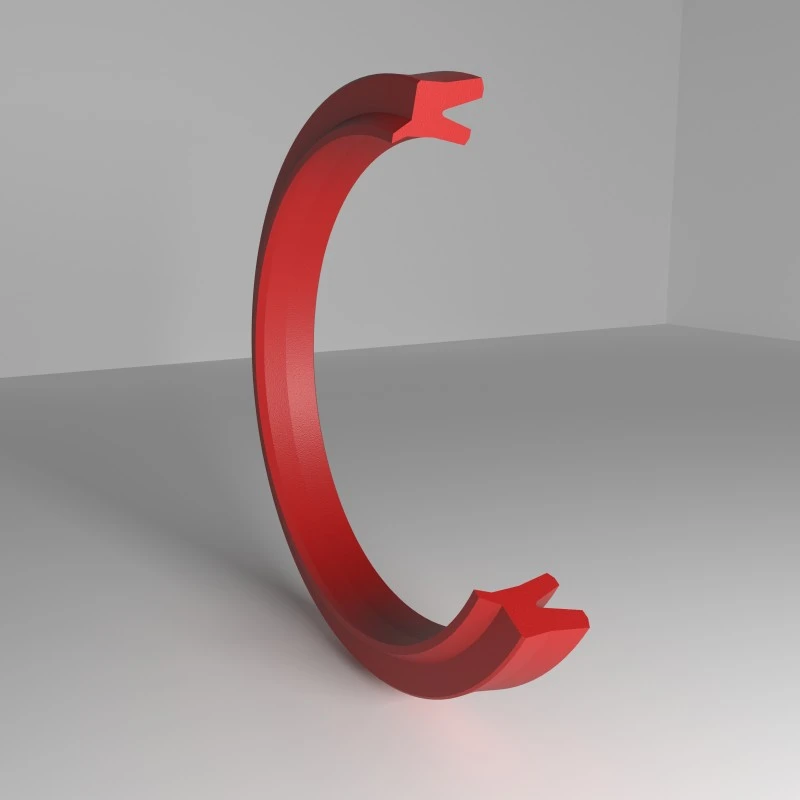

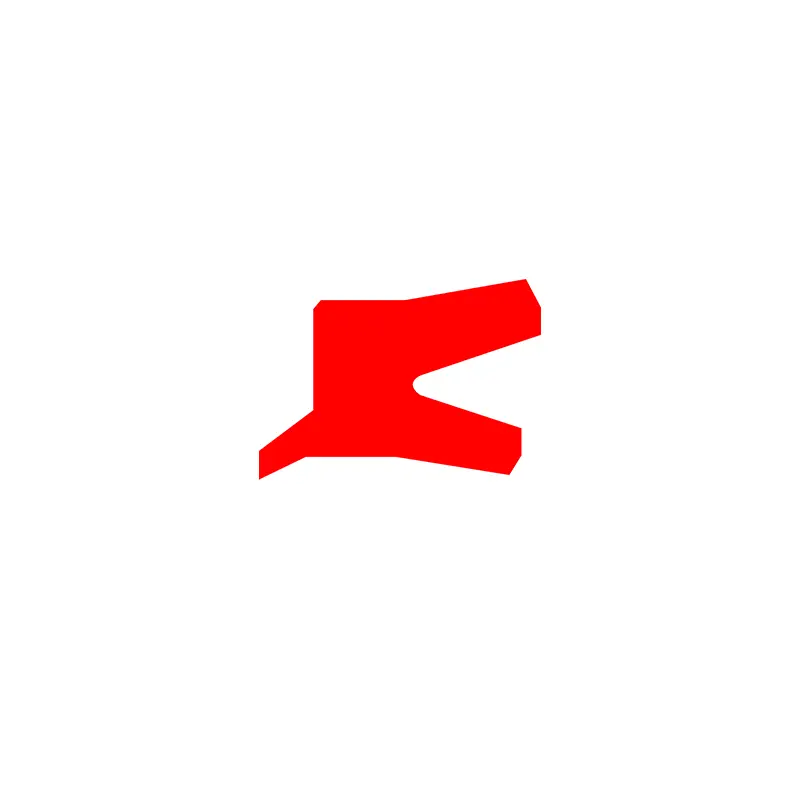

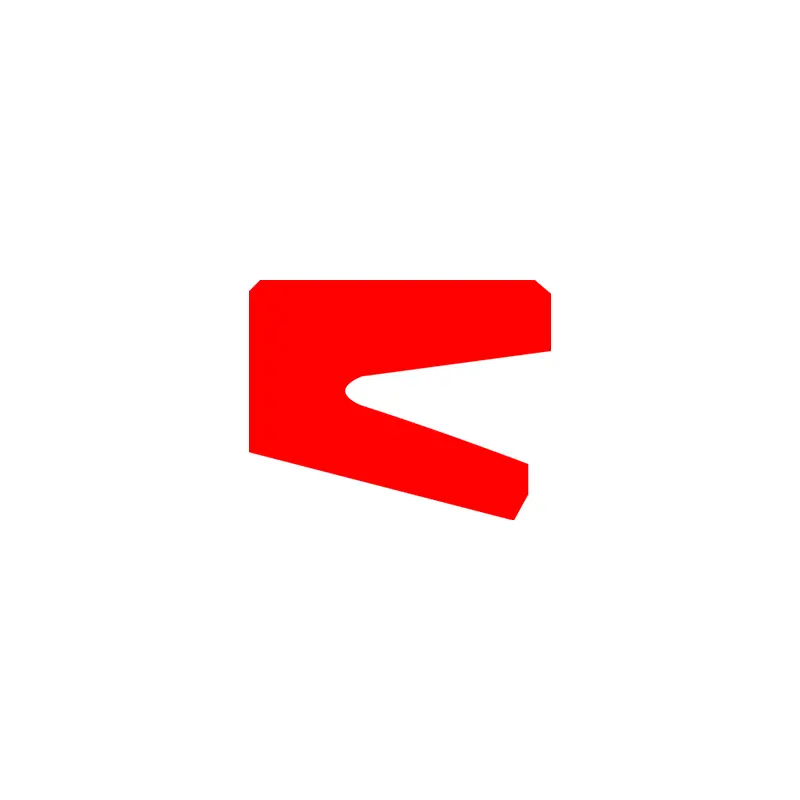

RCA101
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
H ...... Вкупна висина на заптивката од прашина

Пример за нарачки

Модел: RCA101

Големина на жлебот: 100x108x4/7

Материјал: RC-Pu-H

Тип на печат: RCA101, RCA104
Главна апликација: Стандардна заштита од прашина за цилиндри на нафта
Предности: Едноставна инсталација, одличен ефект на анти-триење и испуштање на прав, без обратно засилување во шуплината, без отворање на притисок помеѓу прстенот за запечатување и прстенот за прашина.
Материјал: Полиуретан, гума

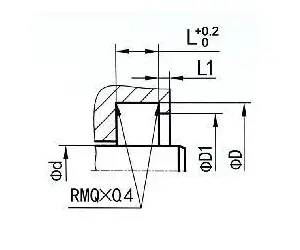

Примери за запечатување на жлеб	Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		50150	Φd+15	Φd11	6.5	2	13

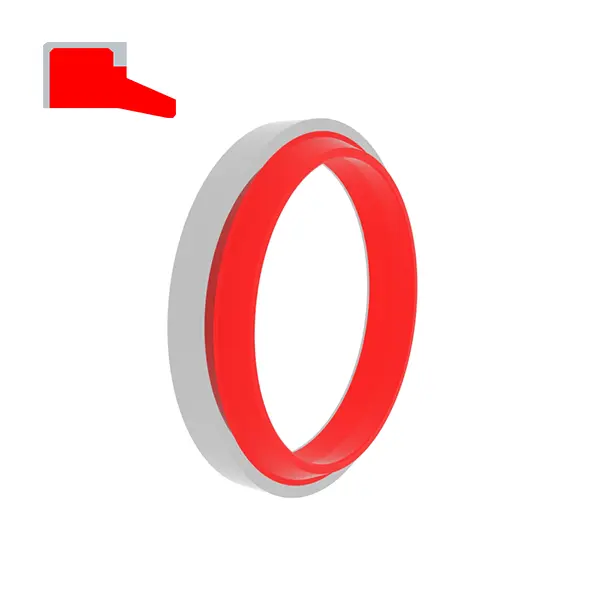

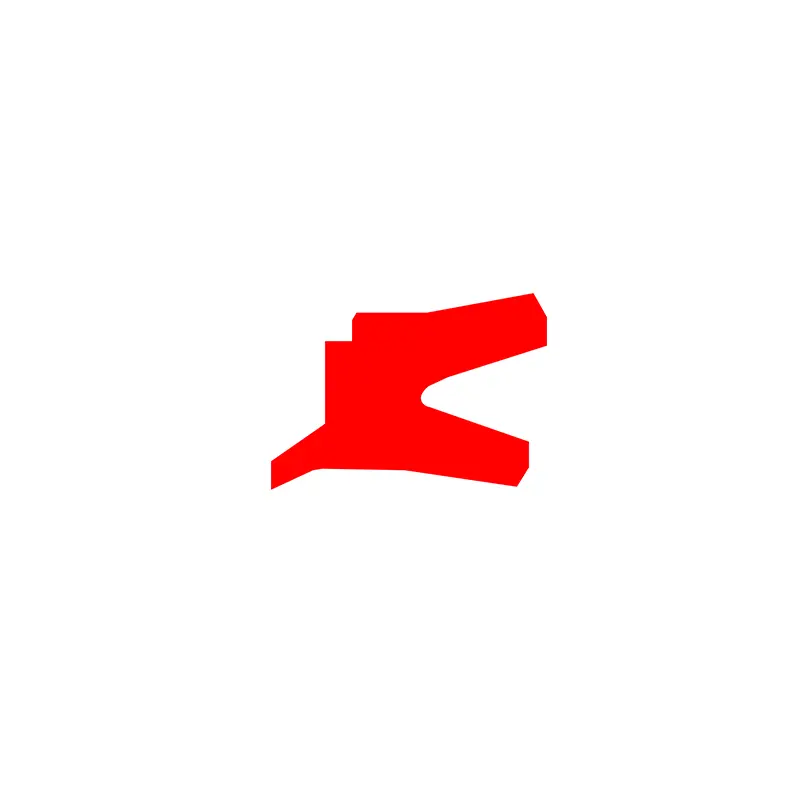

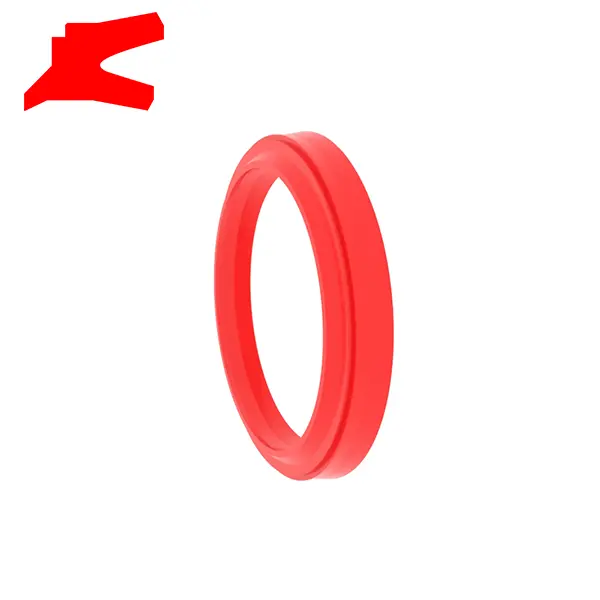

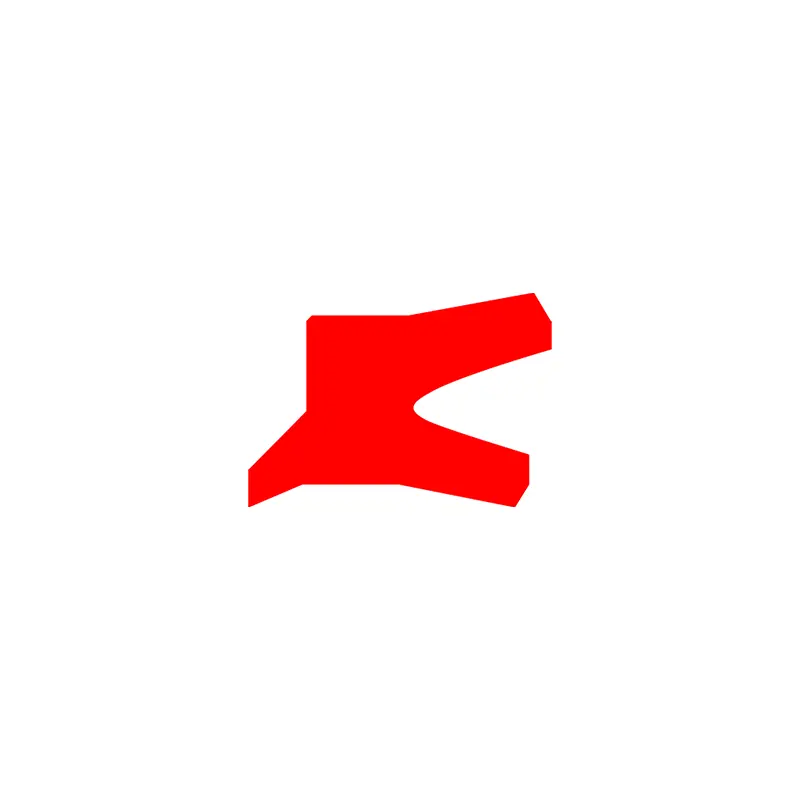

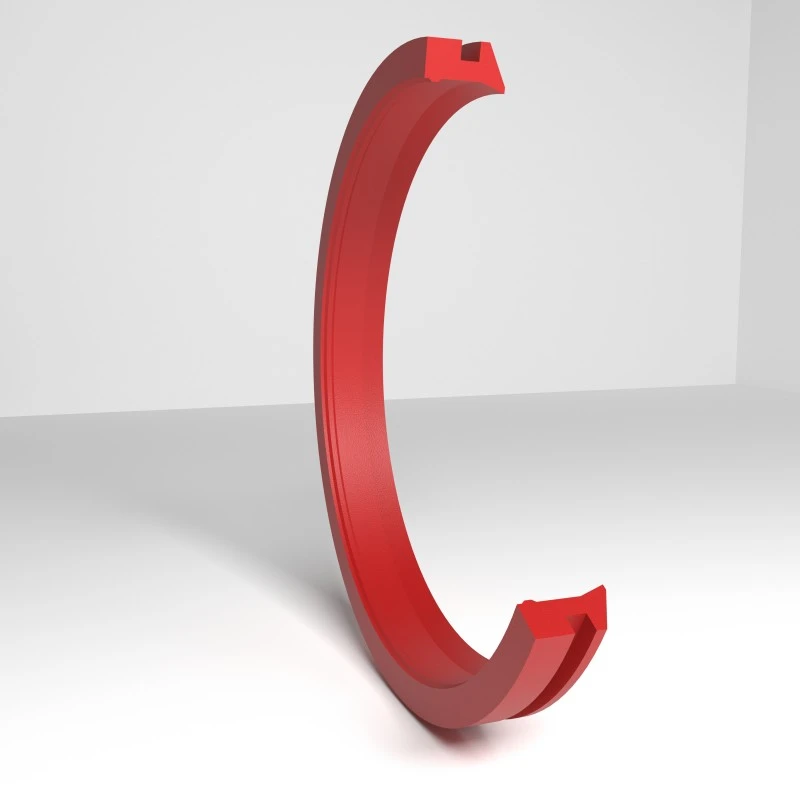

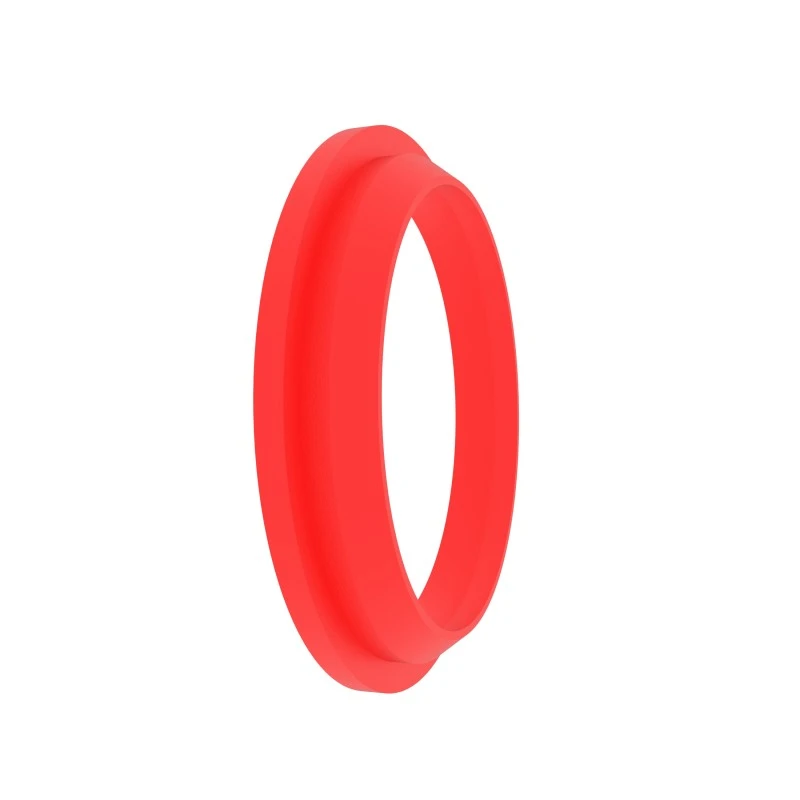

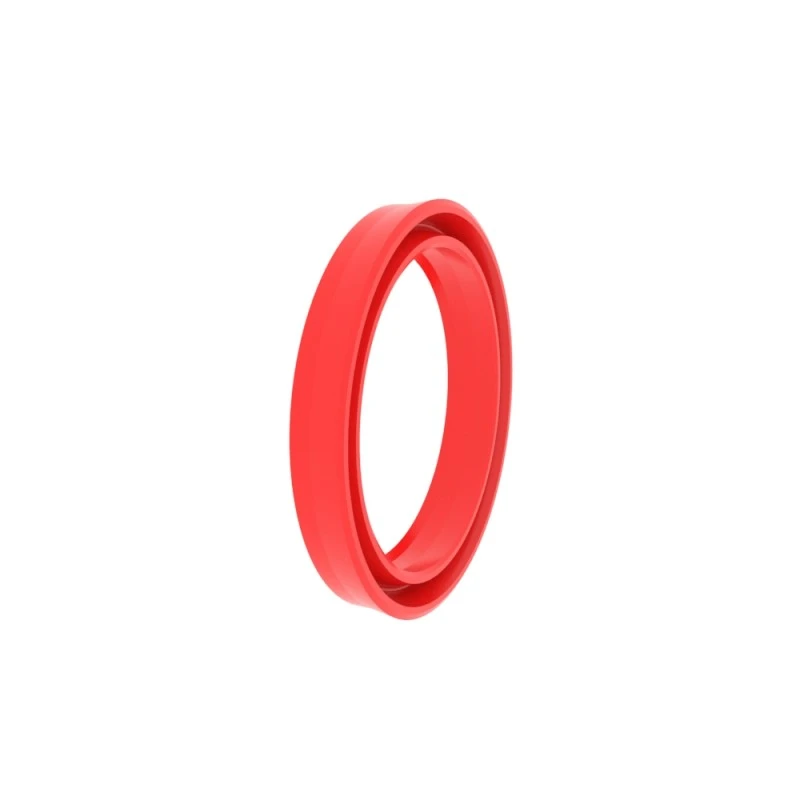

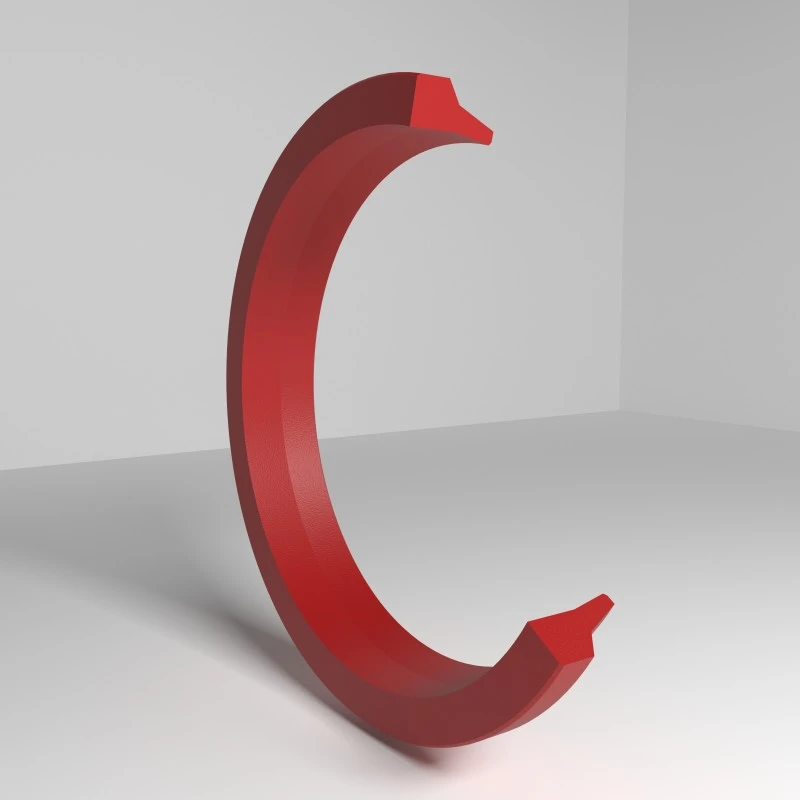

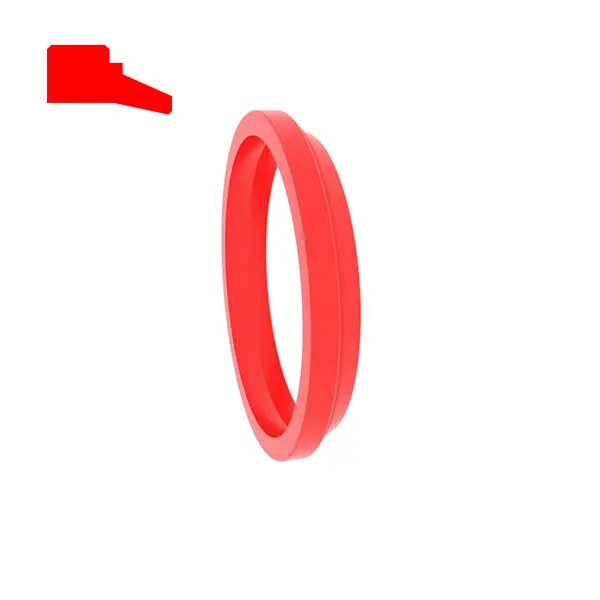

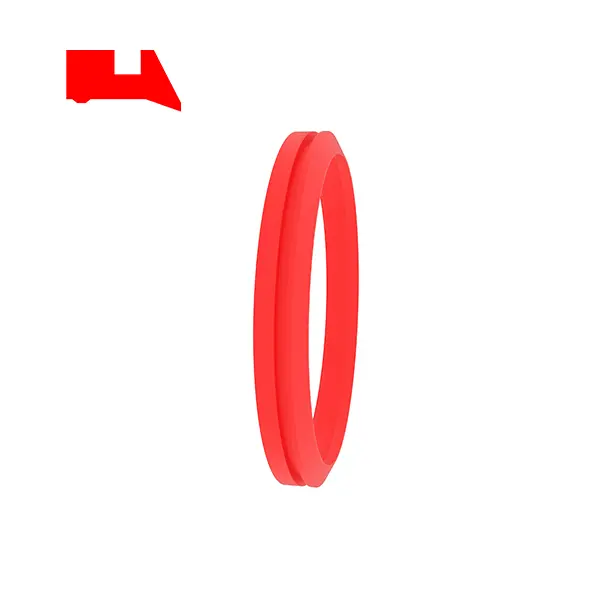

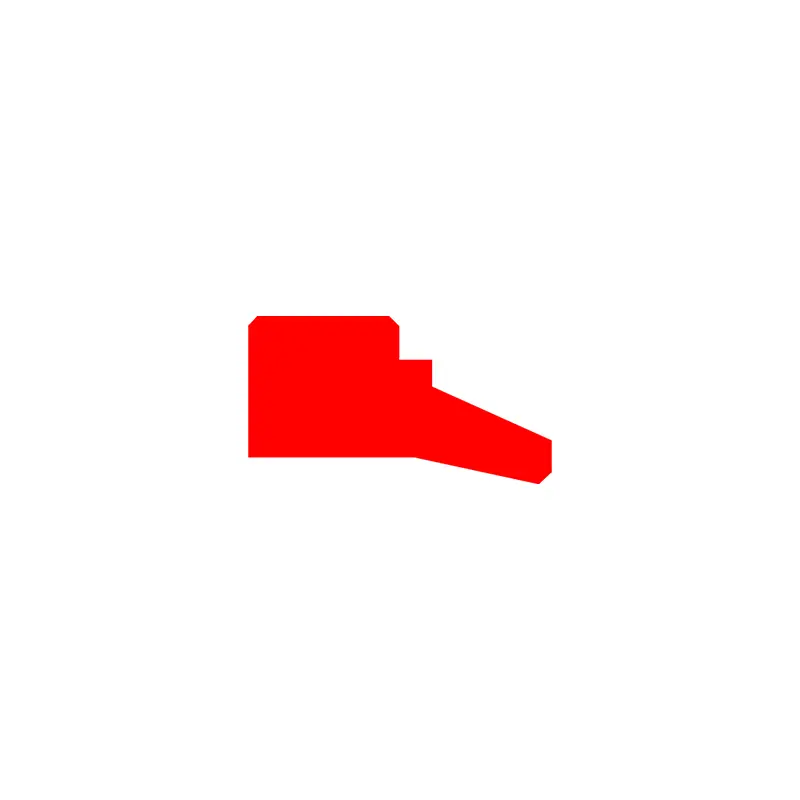

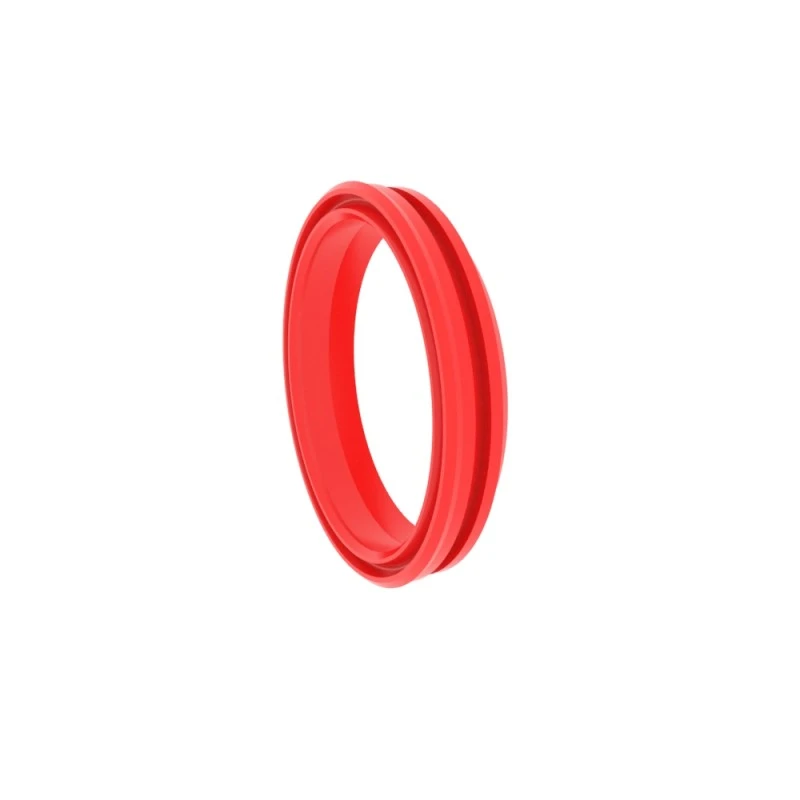

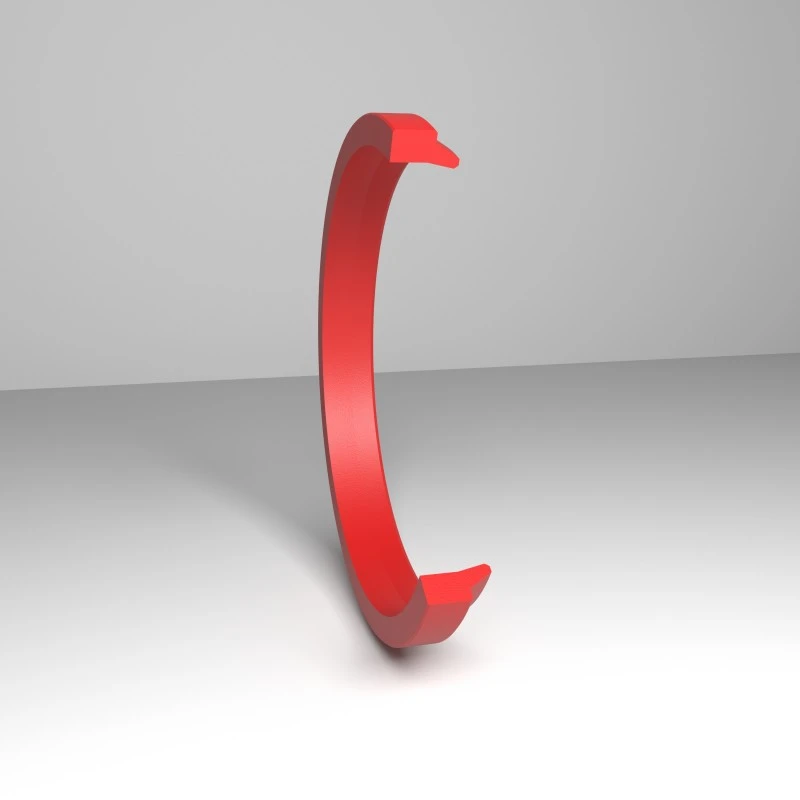

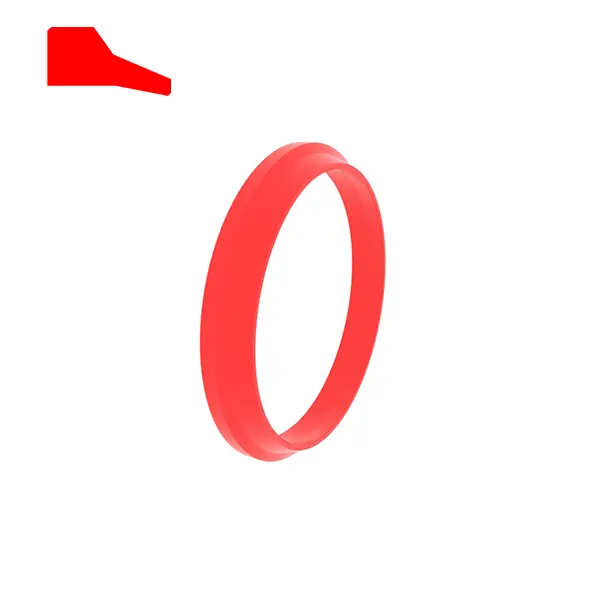

RCA102
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
H ...... Вкупна висина на заптивката од прашина

Пример за нарачки
Модел: RCA102
Големина на жлебот/вкупна висина на заптивката на прашината: 100x115x8.5
Материјал: RC-Pu-H

Тип на печат: RCA102, RCA105, RCA211
Главна апликација: Главно се користи со лизгачки комбинации заптивки
Предности: Добра изведба на триење, двонасочен печат RCA211
Материјал: (ултра-висока цврстина) полиуретан, гума

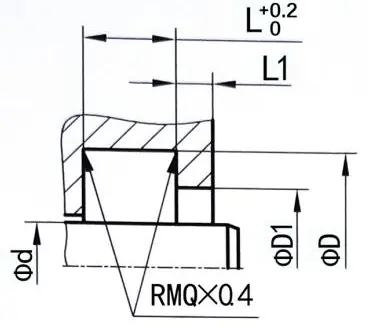

Примери за запечатување на жлеб	Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7,5	8.5	≥2	11.5

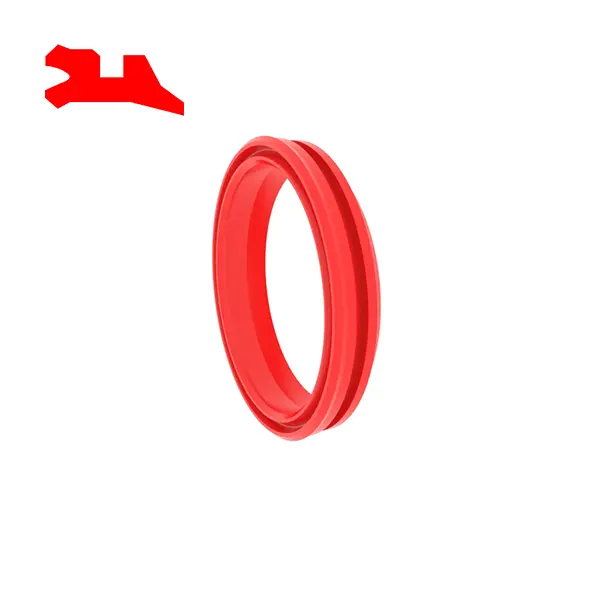

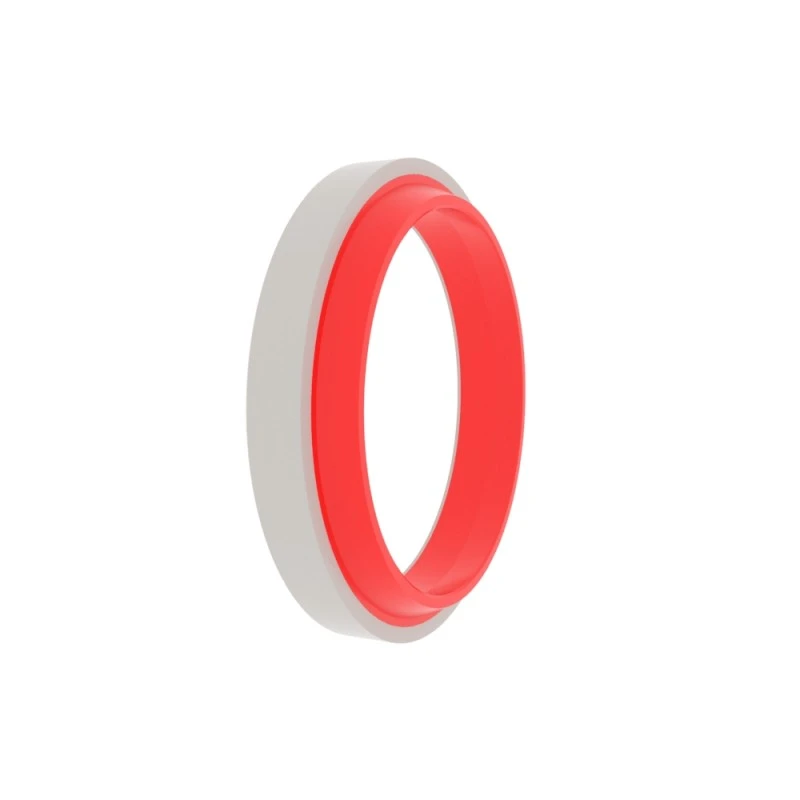

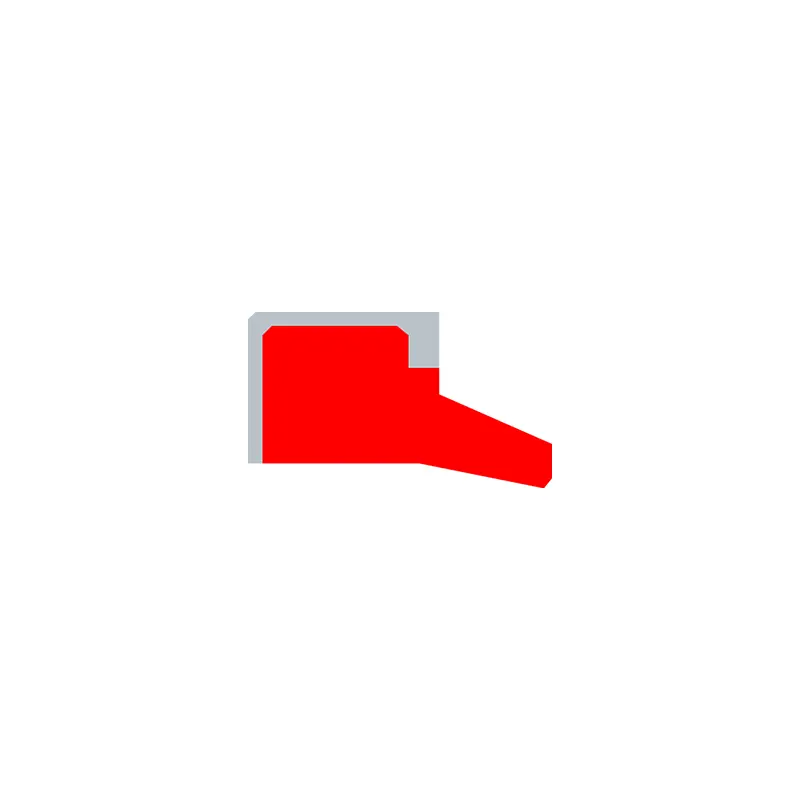

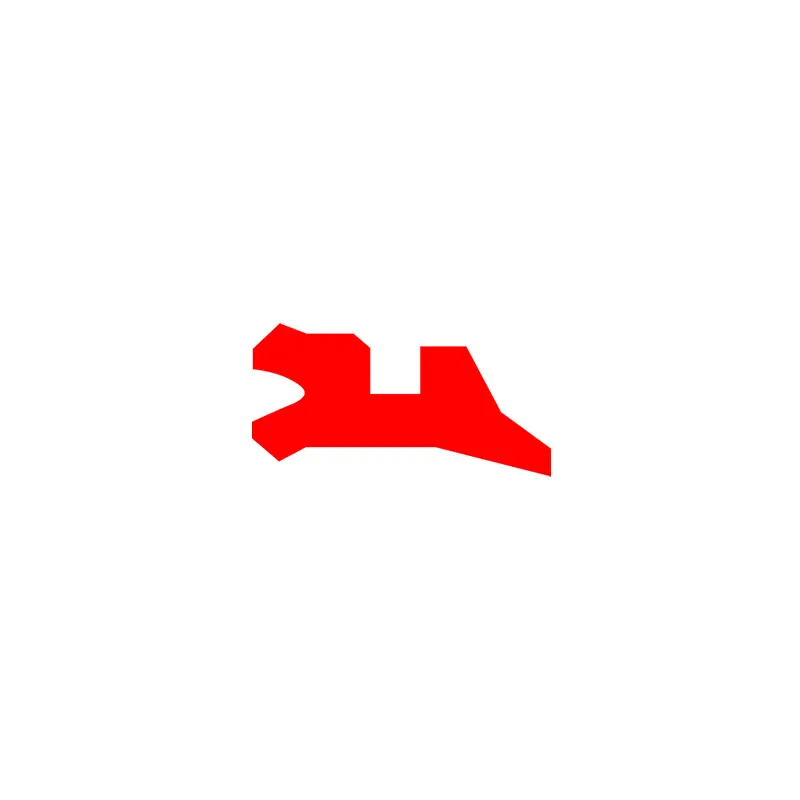

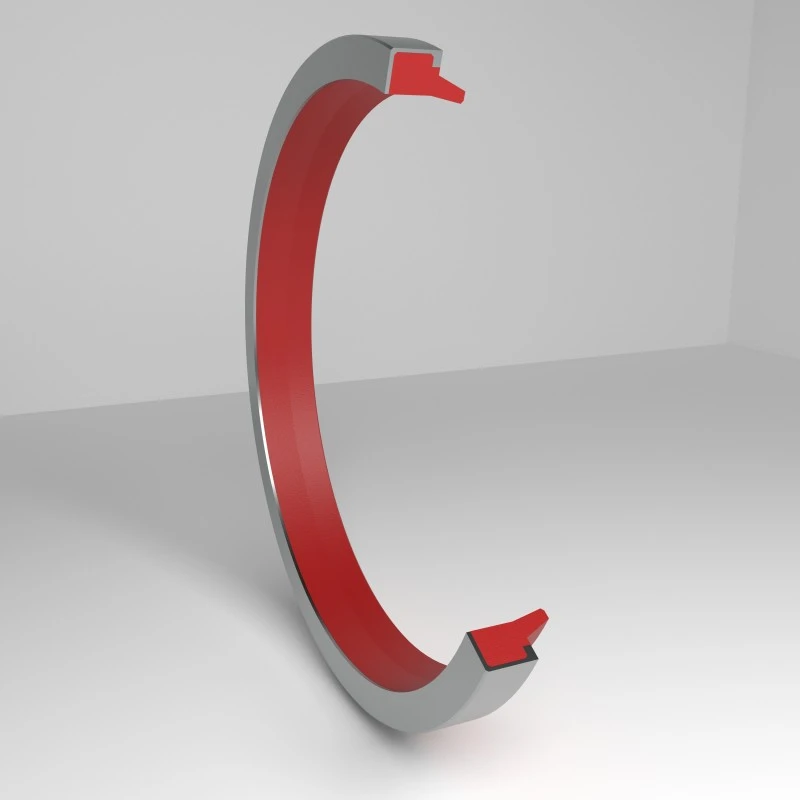

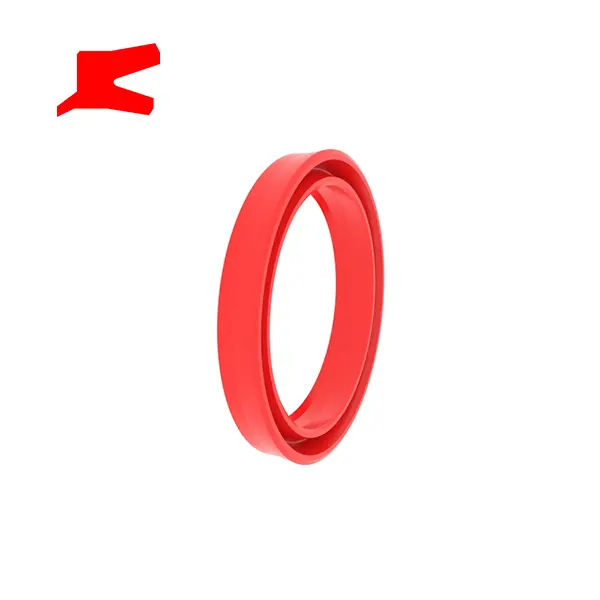

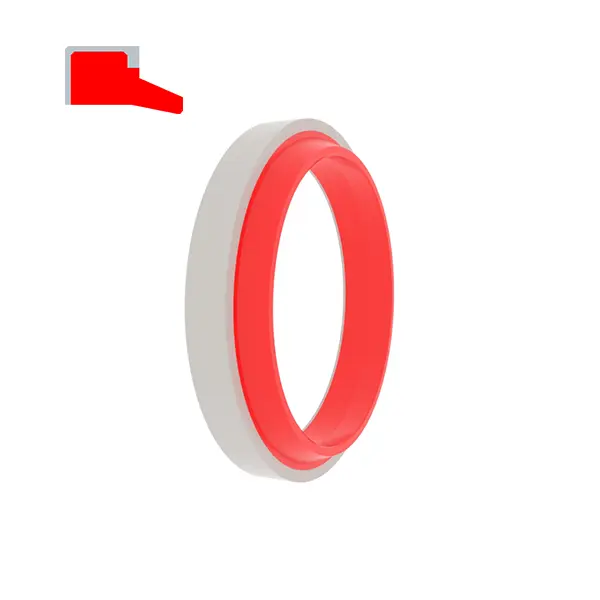

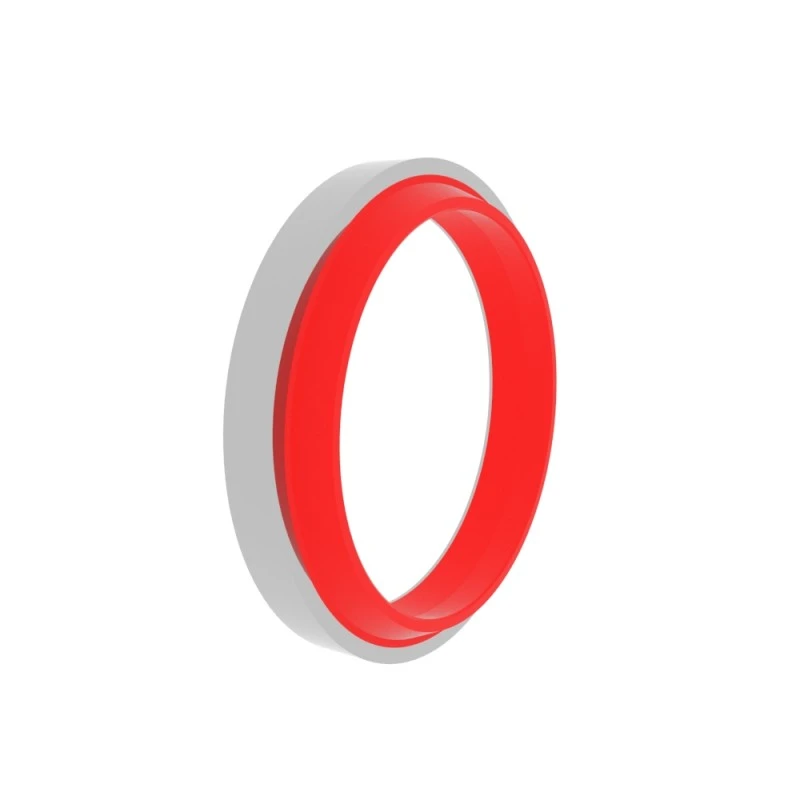

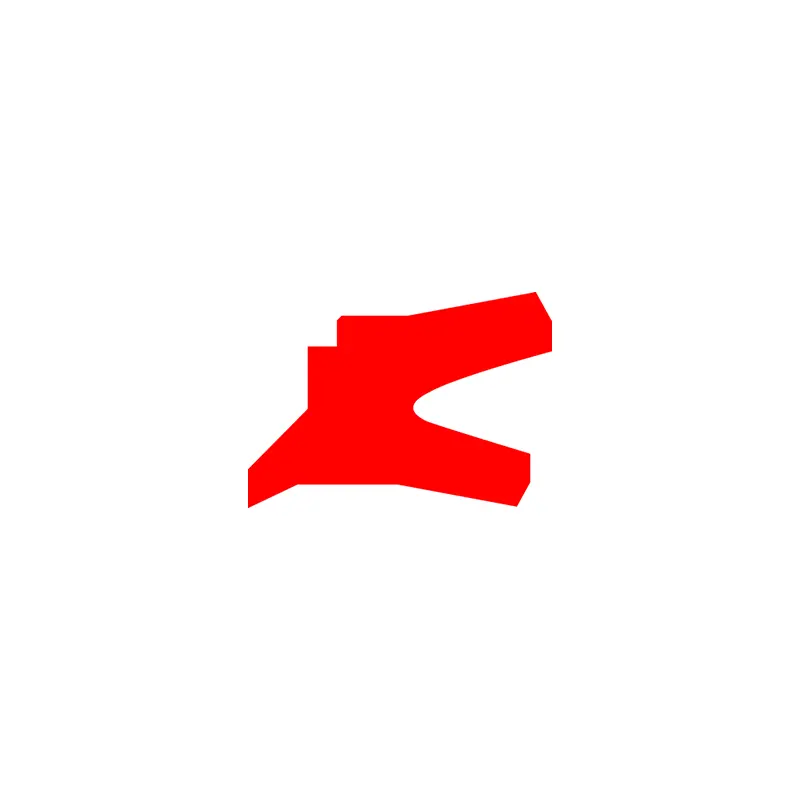

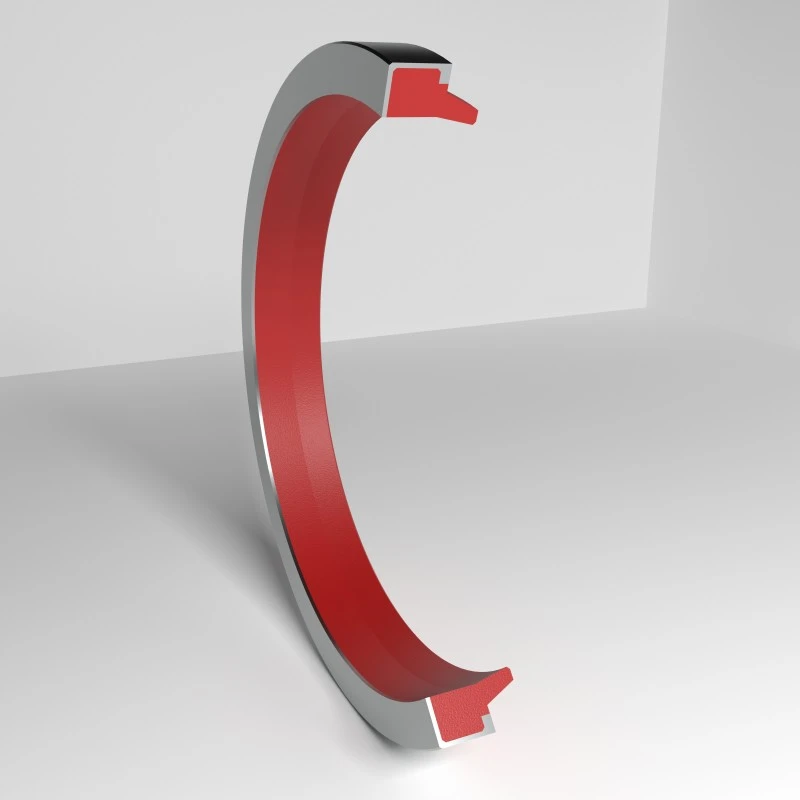

RCA103
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
H ...... Вкупна висина на заптивката од прашина

Пример за нарачки

Модел: RCA103

Големина на жлебот/вкупна заптивка за прашина Висина: 100x115x9/12

Материјал: RC-Pu-H+Pom

Тип на печат: RCA103, RCA106
Главна апликација: Стандардни цилиндри и за отворени жлебови
Предности: Перформансите против триење се добри, а прстенот за поддршка спречува да се појави оксидација помеѓу жлебот и заптивката, а позиционирањето и вклопувањето во шуплината се цврсти.
Материјал: (ултра-висока цврстина) полиуретан + полиоксиметилен, гума + полиоксиметилен

Примери за запечатување на жлеб	Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

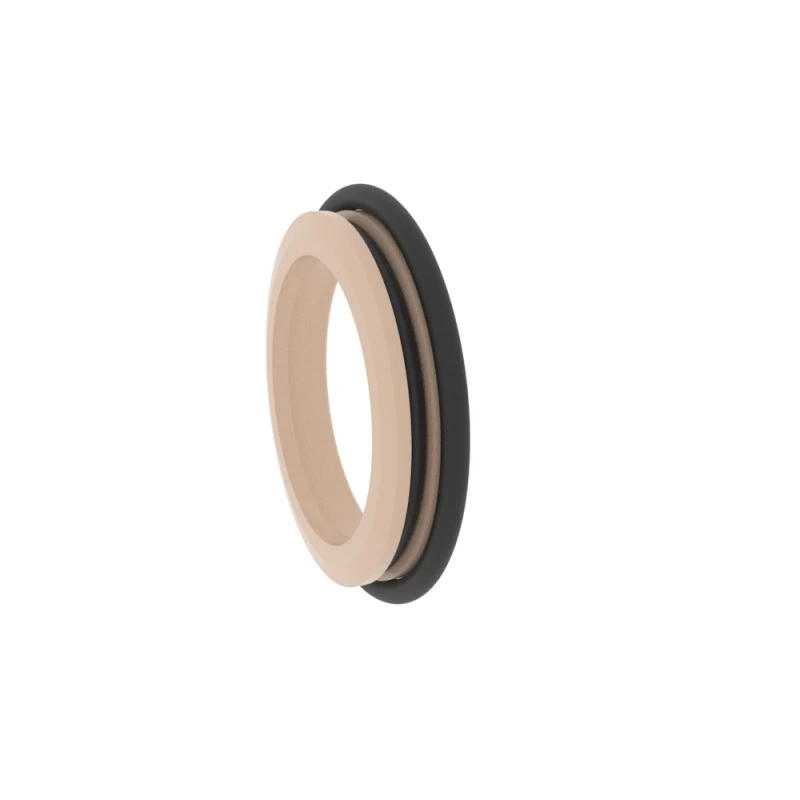

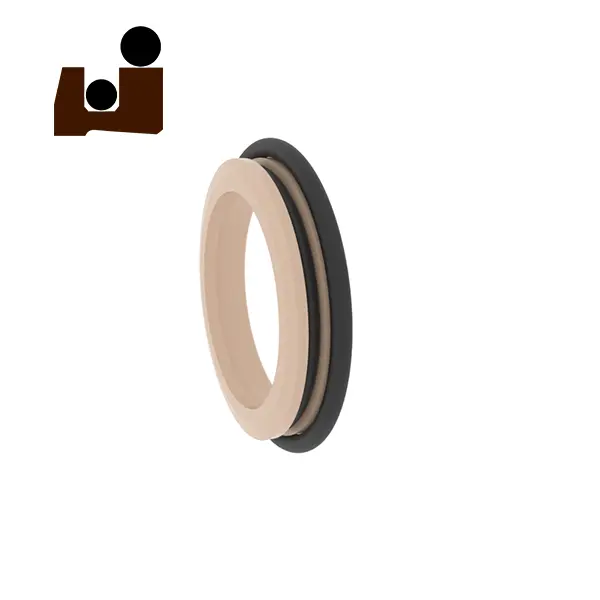

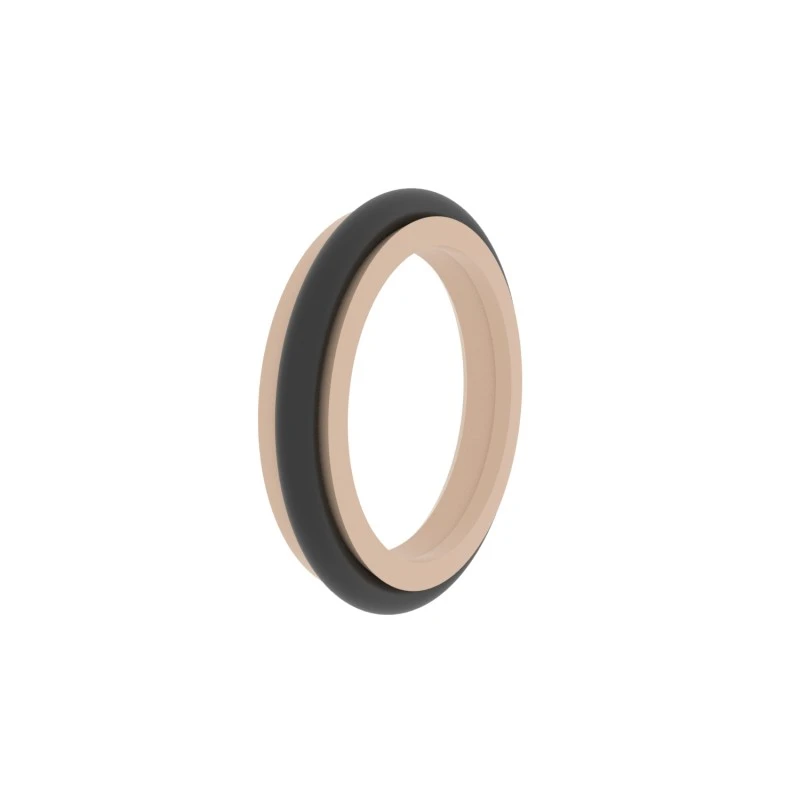

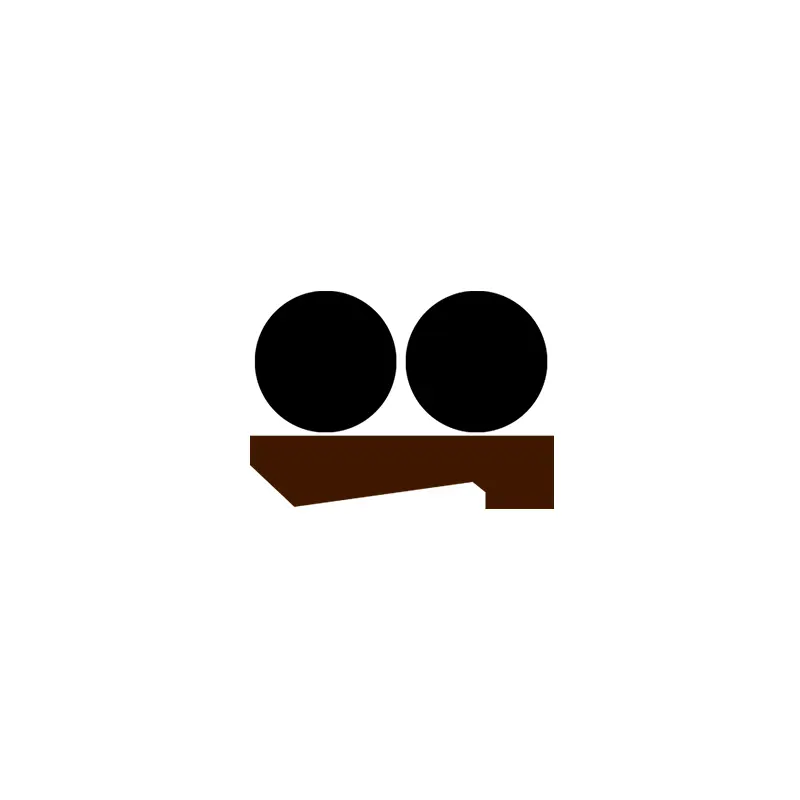

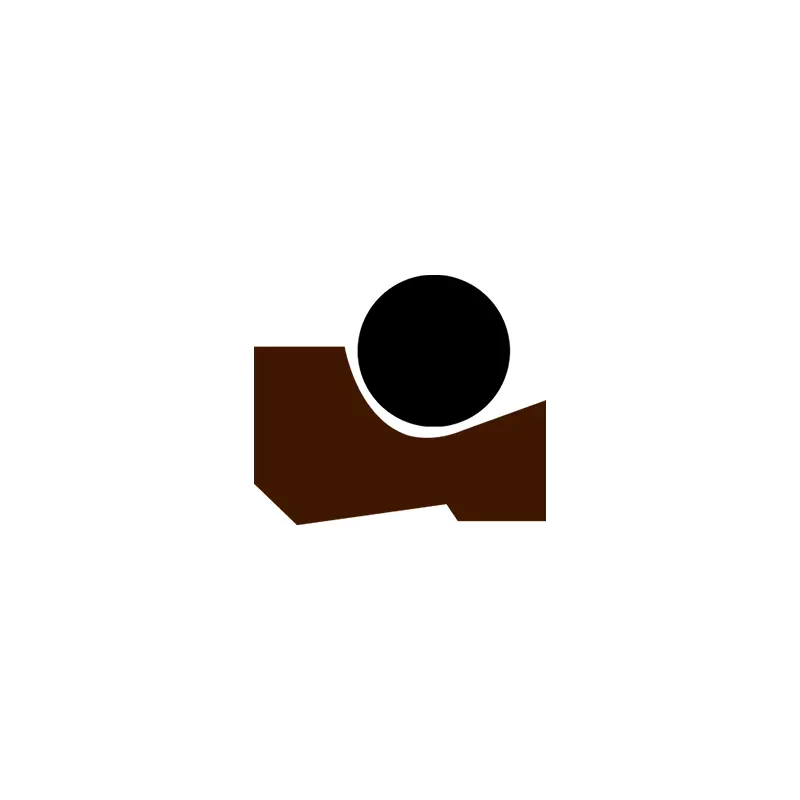

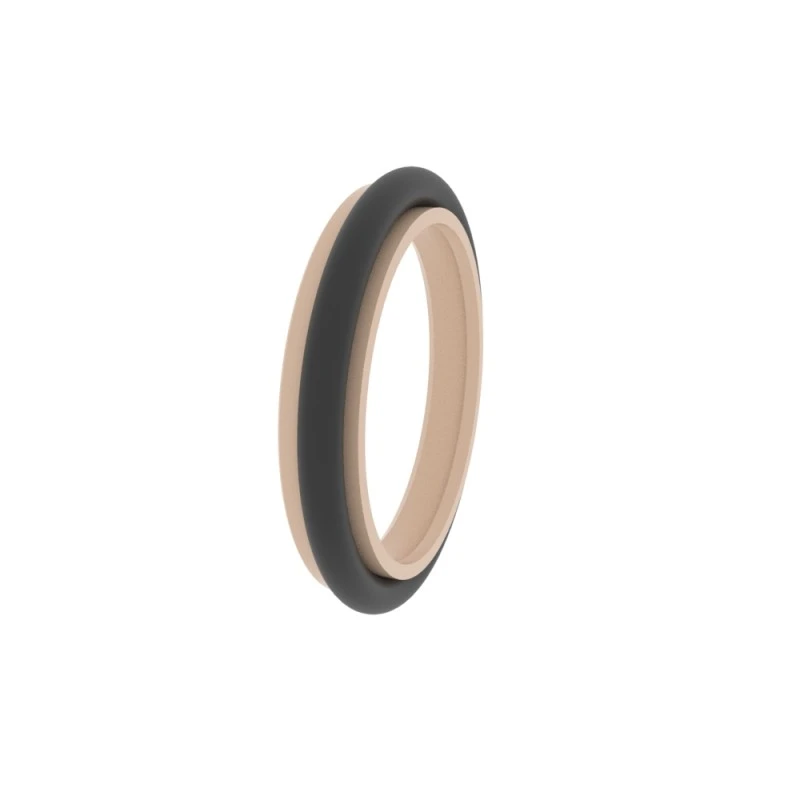

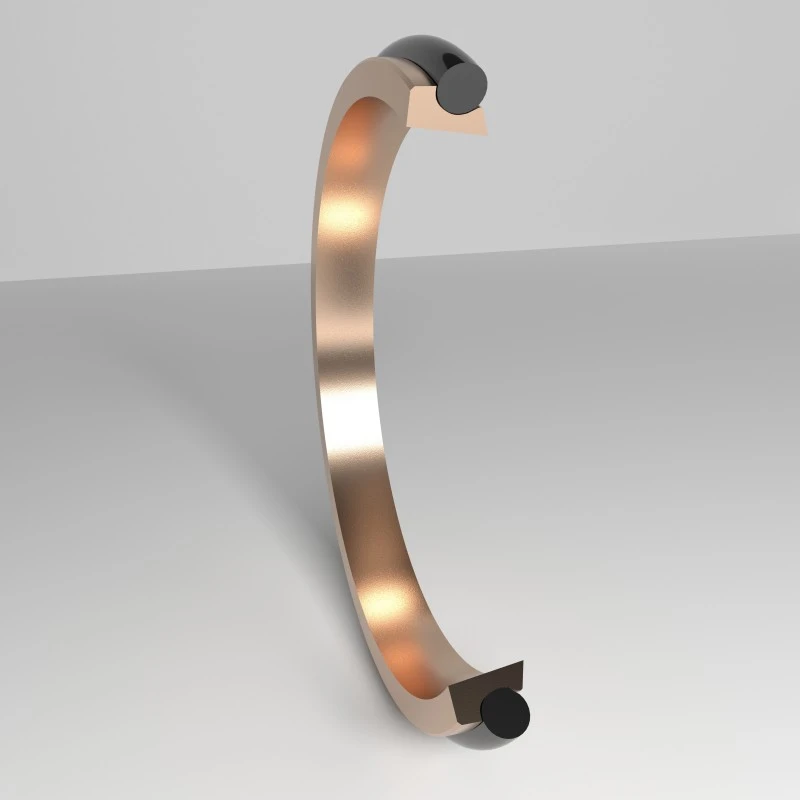

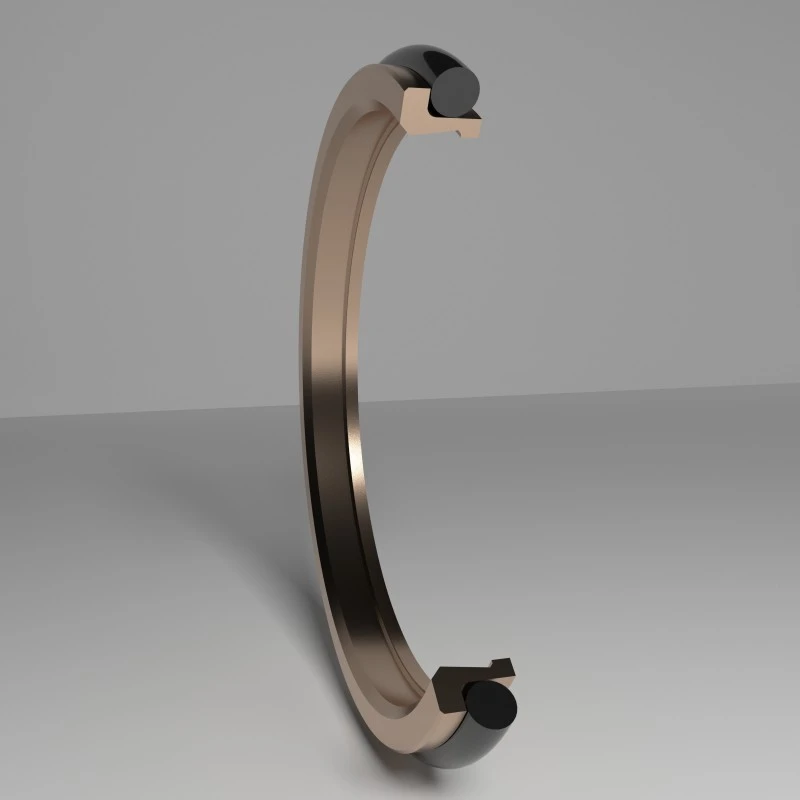

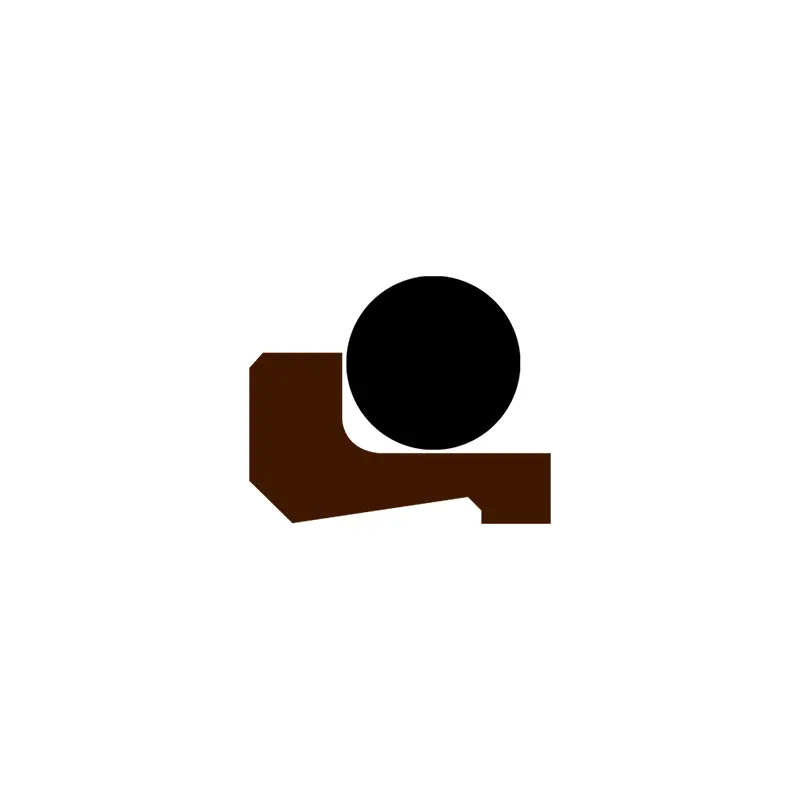

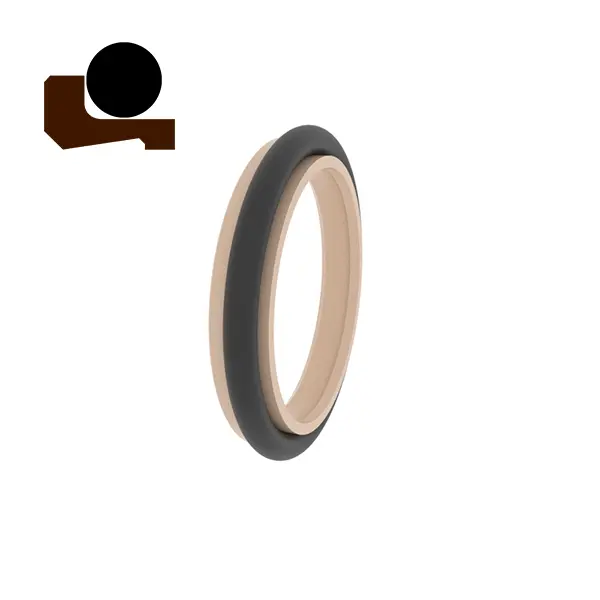

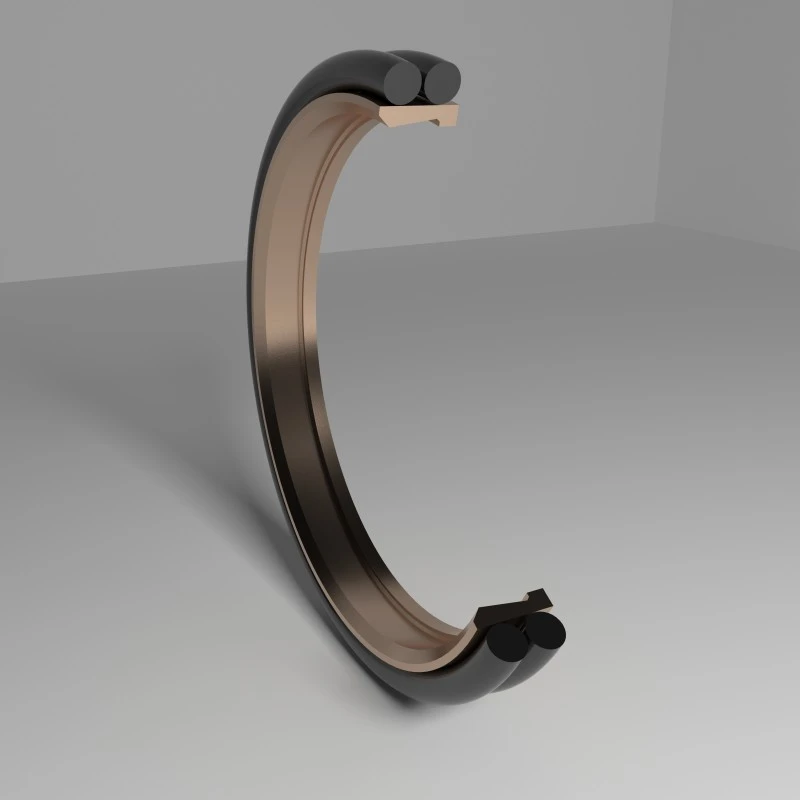

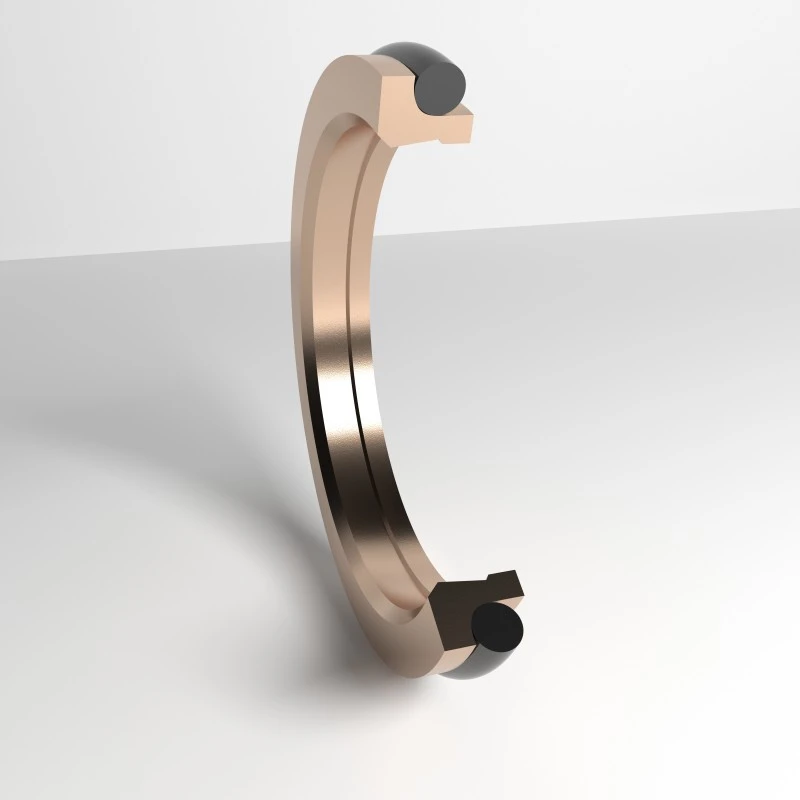

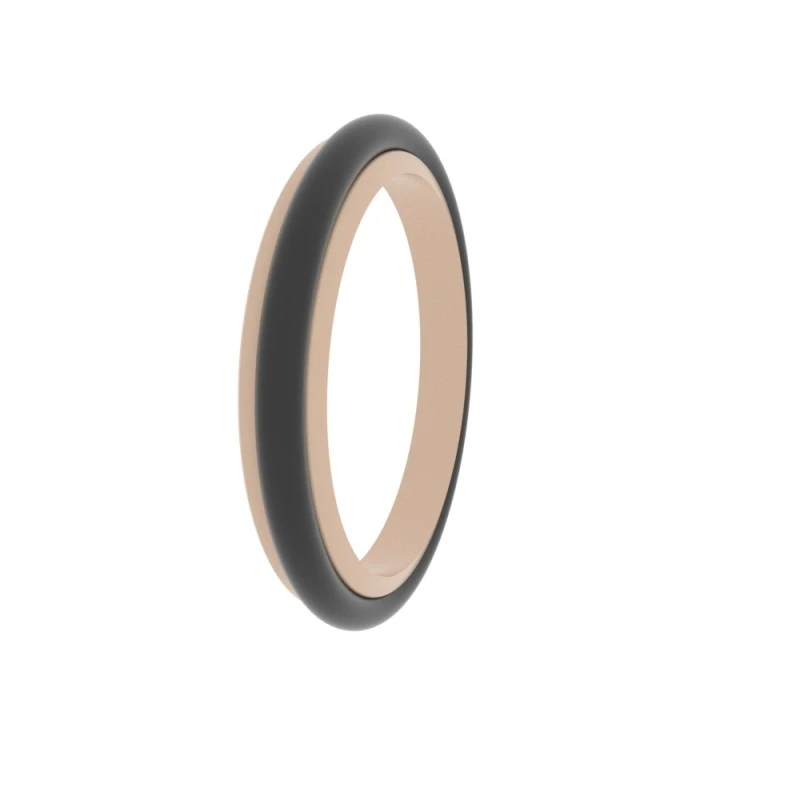

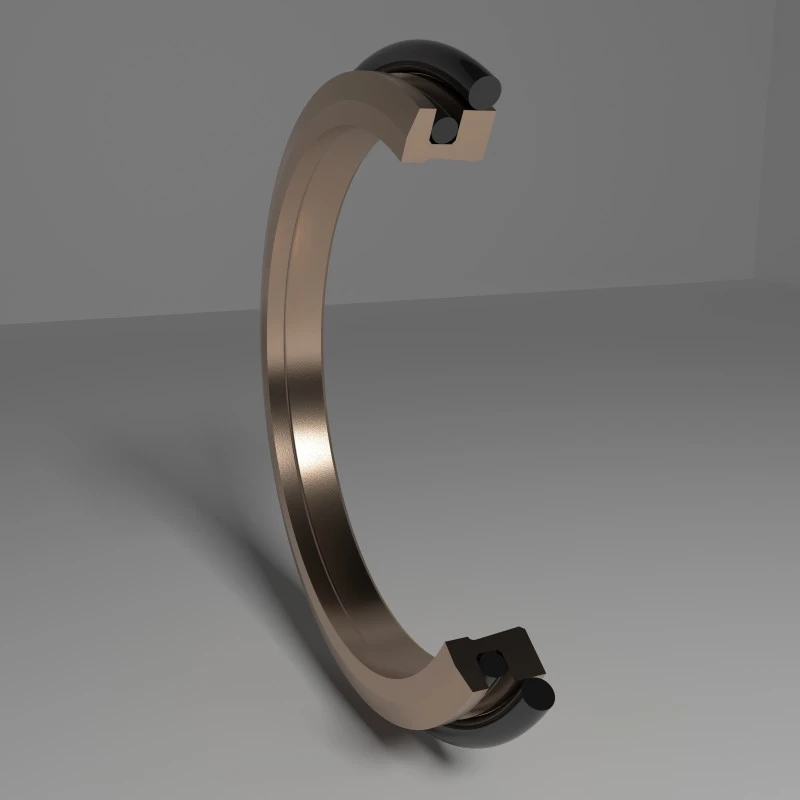

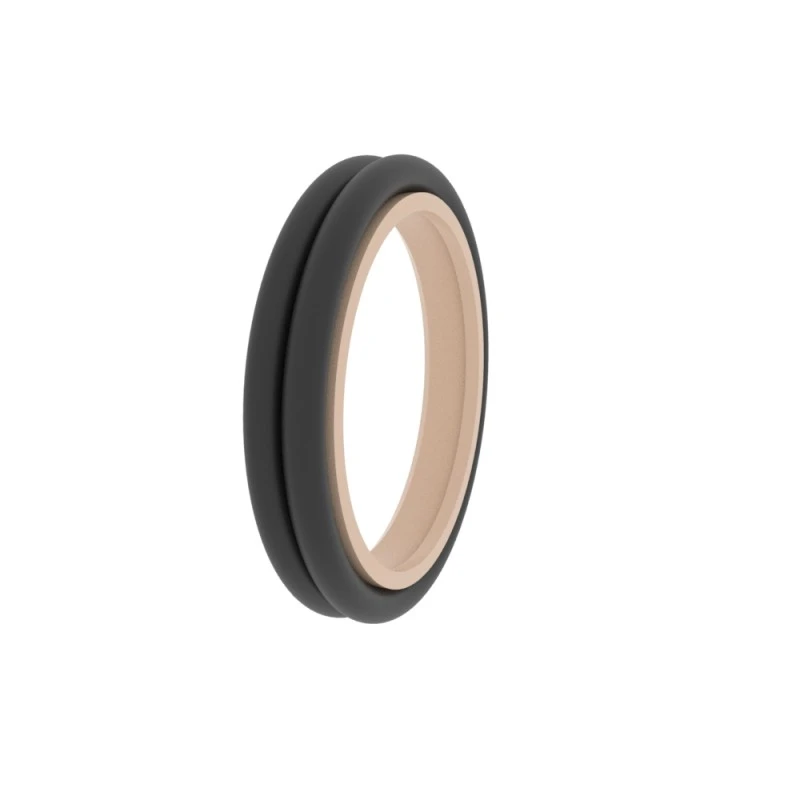

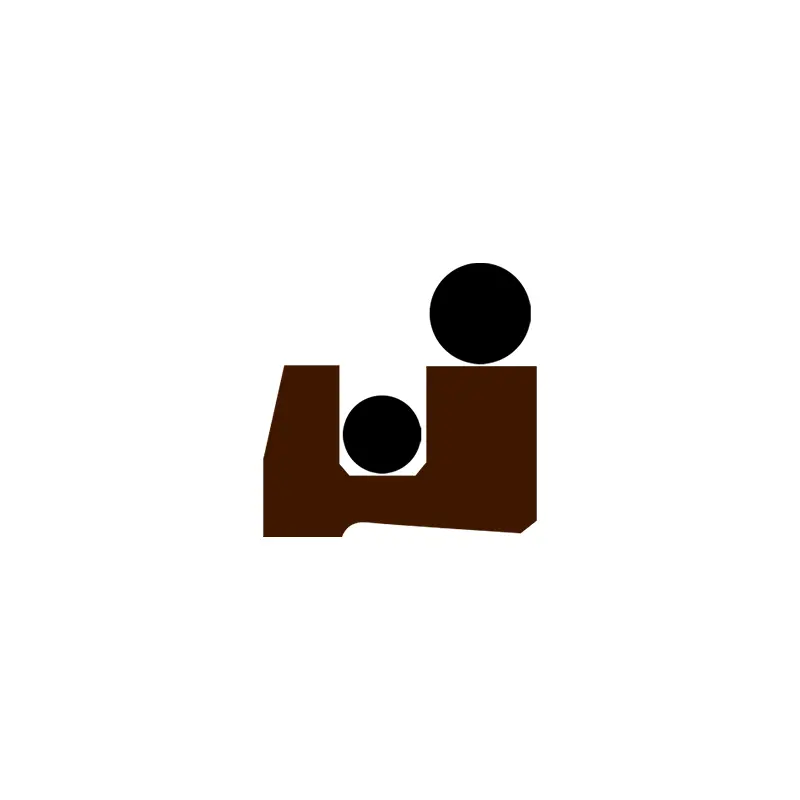

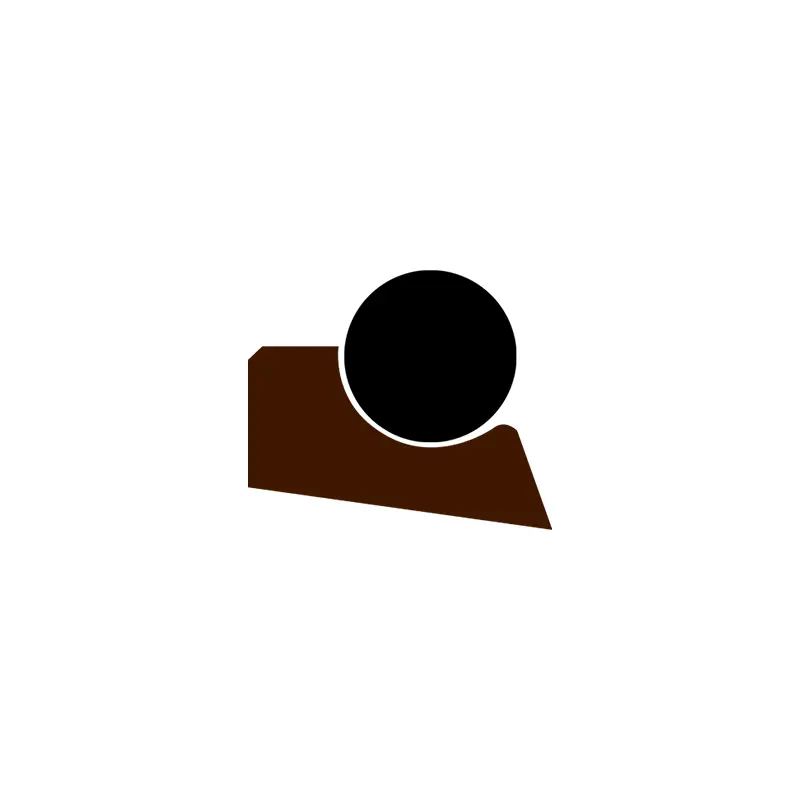

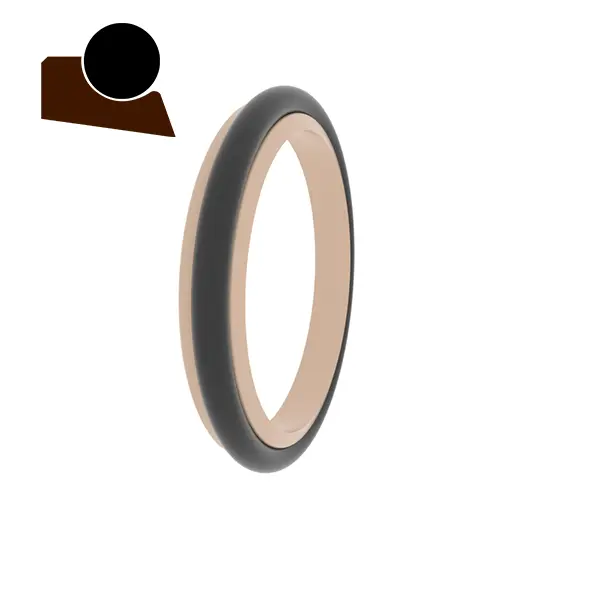

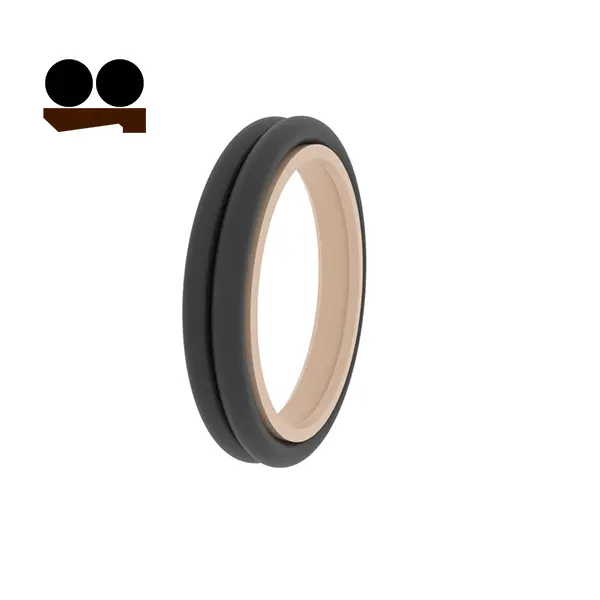

RCA115



Големина на нарачката
Φd ...... надворешен дијаметар
Φd1 ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот

Пример за нарачки
Модел: RCA115
Големина на жлебот/вкупна заптивка за прашина Висина: 100x108.8x6
Материјал: PTFE3+NBR

Тип на печат: RCA115, RCA118
Главна апликација: Хемиска индустрија, прехранбена индустрија и серво вентили
Предности: низок коефициент на триење, без притаен, мал простор за инсталација, долг живот отпорен на абење и одлични можности за прилагодување и позиционирање за време на работата.
Материјал: Тетрафлуороетилен, нитрилна гума или флуор гума

Примери за запечатување на жлеб	Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината)
	RCA115	Φd	Φd	L	Д1	a	О-прстен
		6-11.9	Φd+4.8	3.7	D+1.5	2	1.78
		12-64.9	Φd+6.8	5.0	D+1.5	2	2.62
	RCA116	65-250.9	Φd+8.8	6.0	D+1.5	3	3.53
		251-420.9	Φd+12.2	8.4	Д+2	3	5.33
		421-650.9	Φd+16.0	11.0	Д+2	4	7.00
		50150	Φd+20.0	12.0	Д+2.5	5	8.40
