Нашиот прстен за водич за заптивка за пресврт е широко користен во хидраулични цилиндри, пневматски системи, индустриска машинерија и други полиња. Можеме да обезбедиме кориснички решенија според потребите на клиентите за да помогне во подобрувањето на ефикасноста на работењето на опремата и доверливоста на запечатувањето. Според различни карактеристики, ние го поделивме прстенот за упатства за пресврт во различни модели.

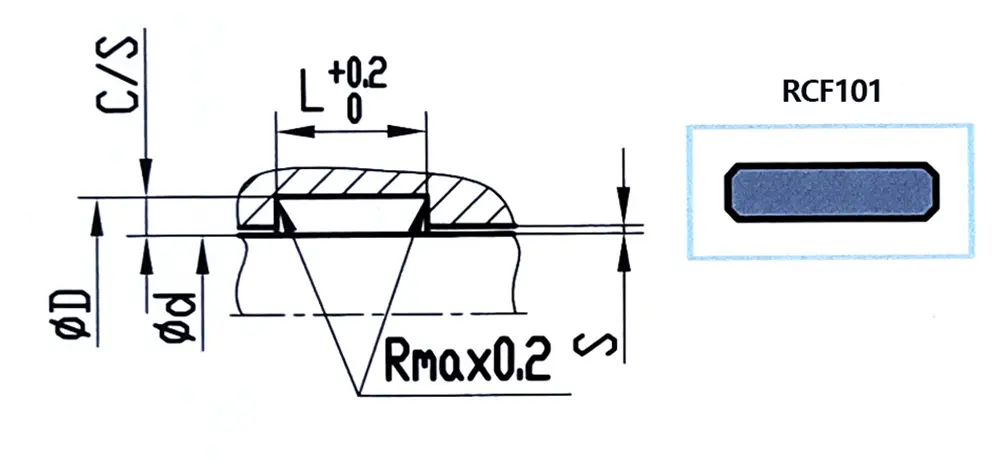

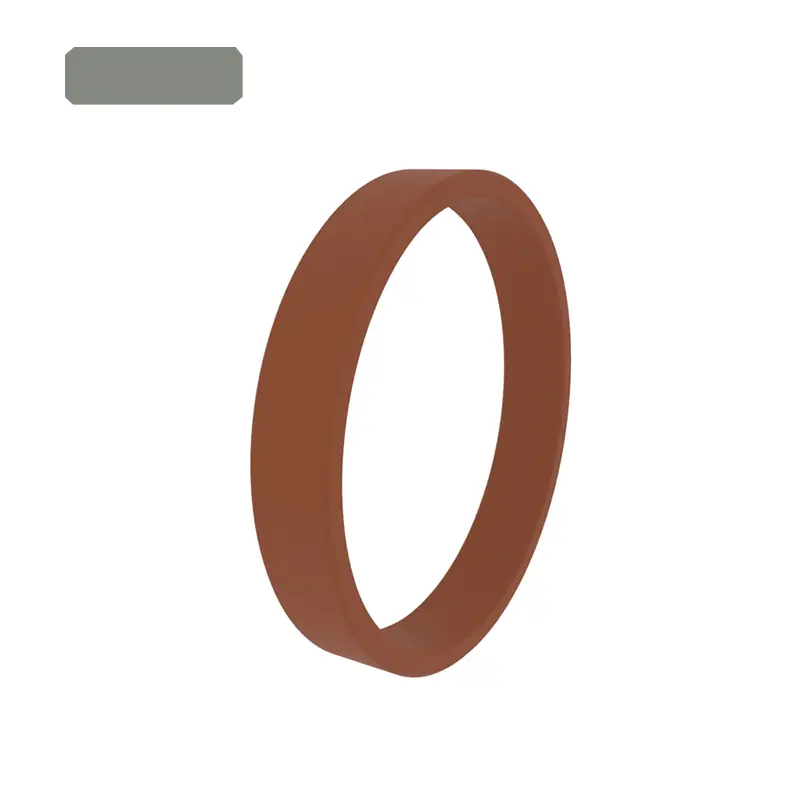

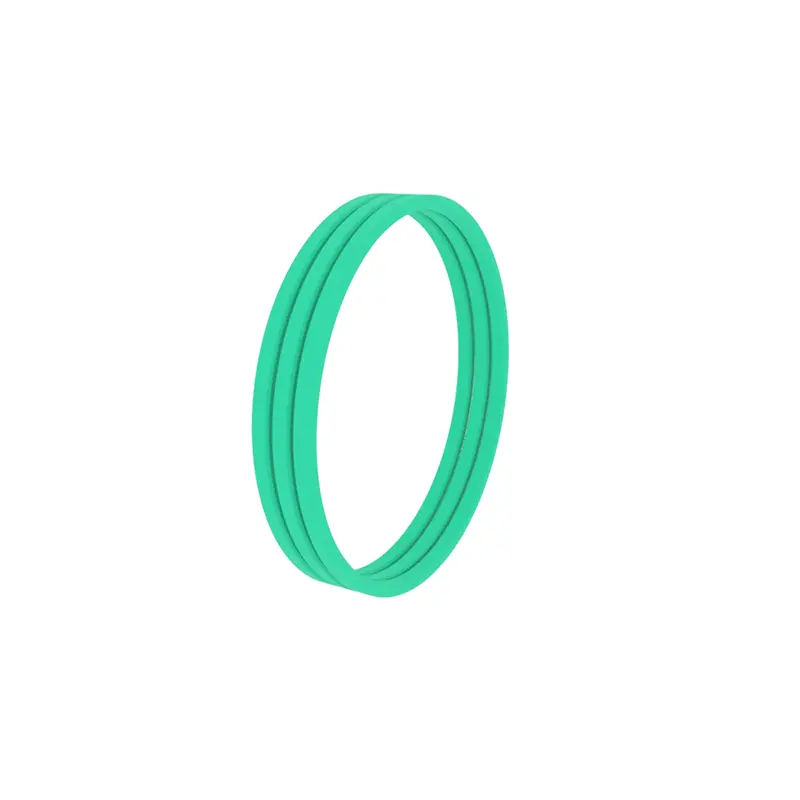

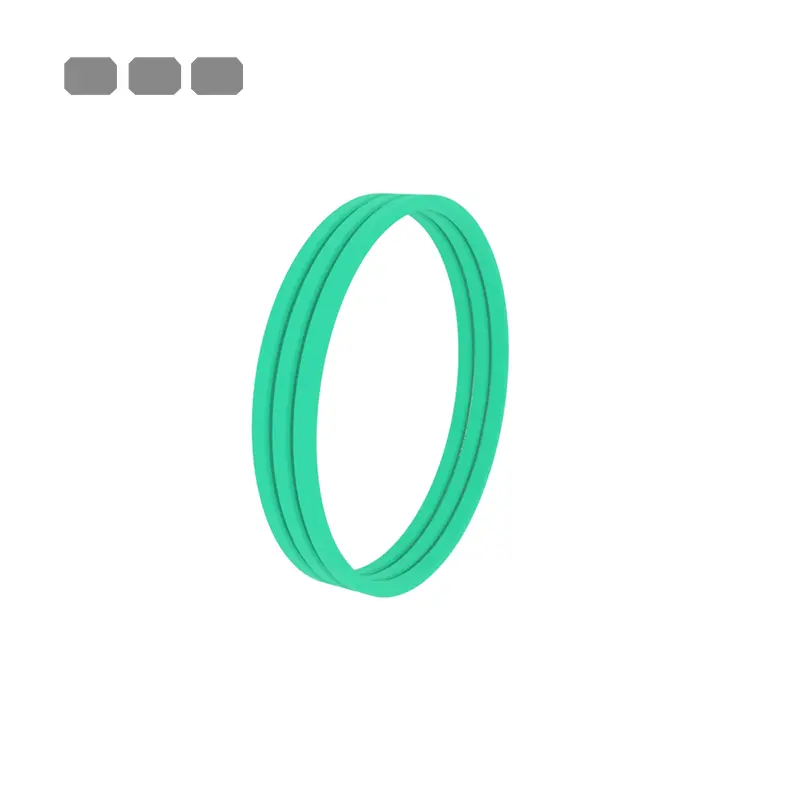

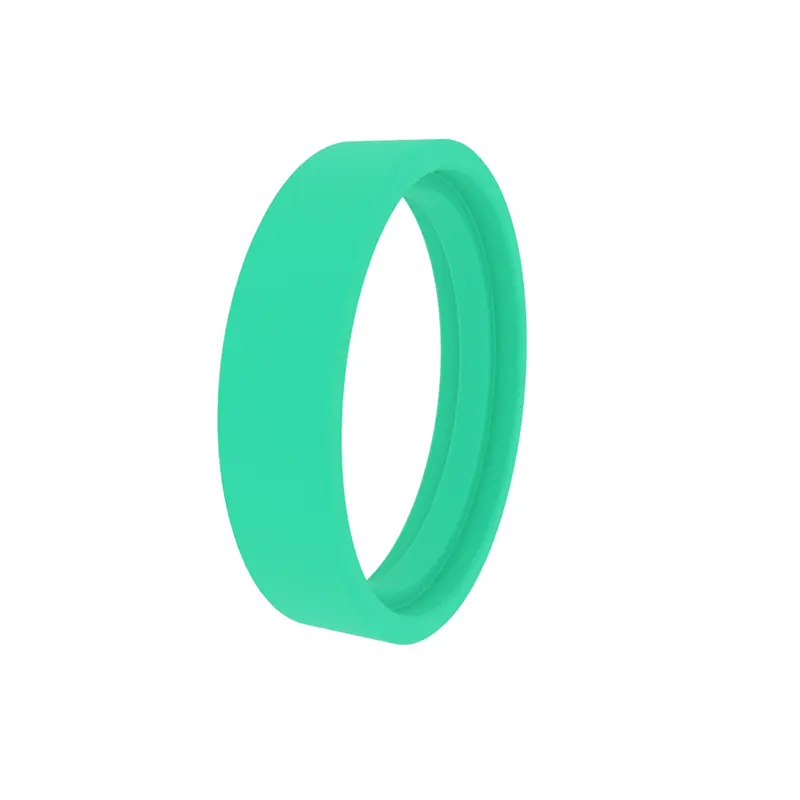

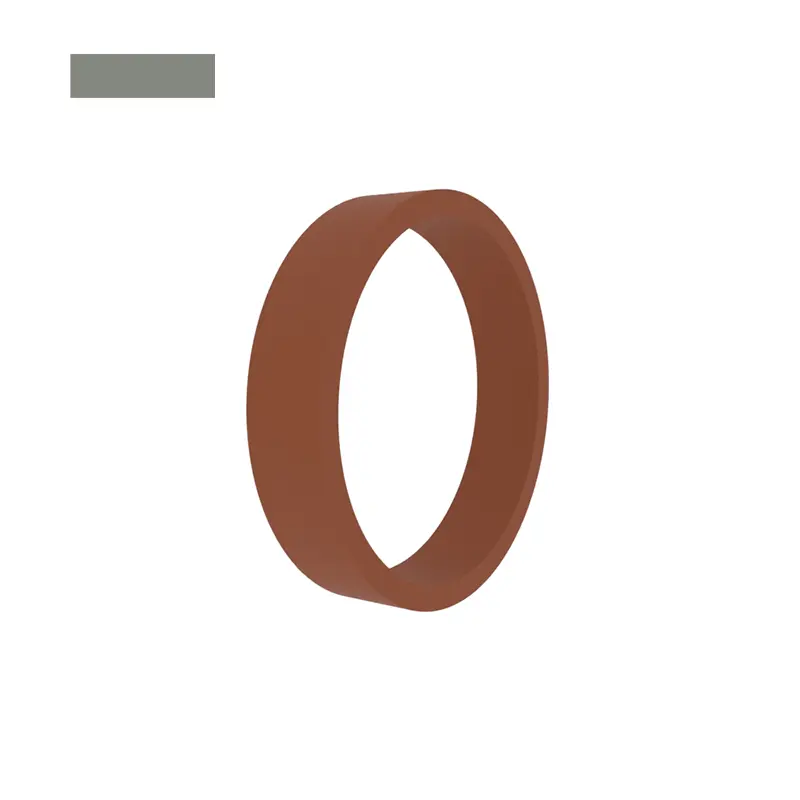

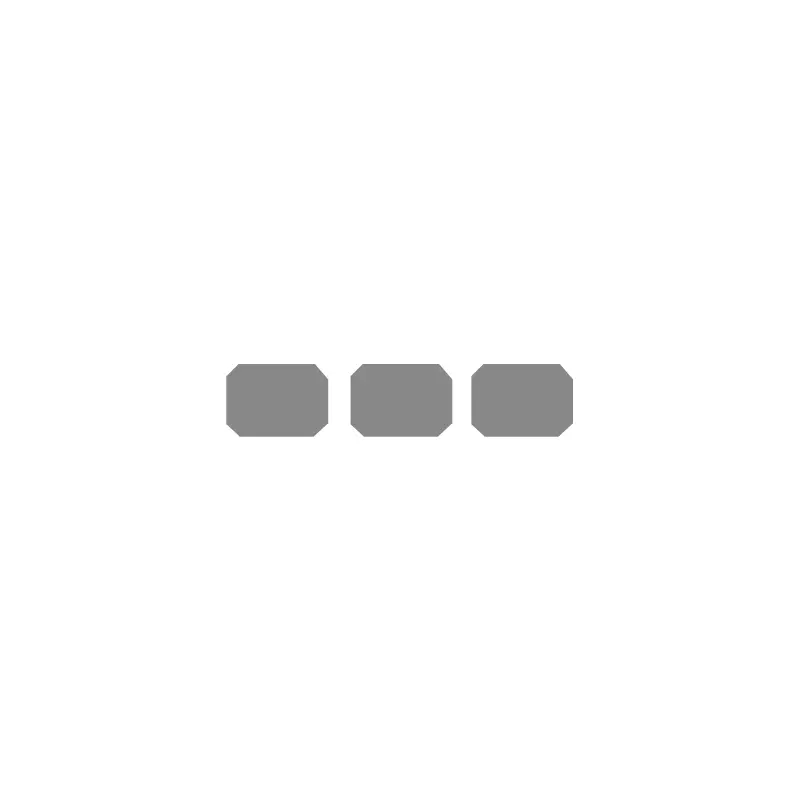

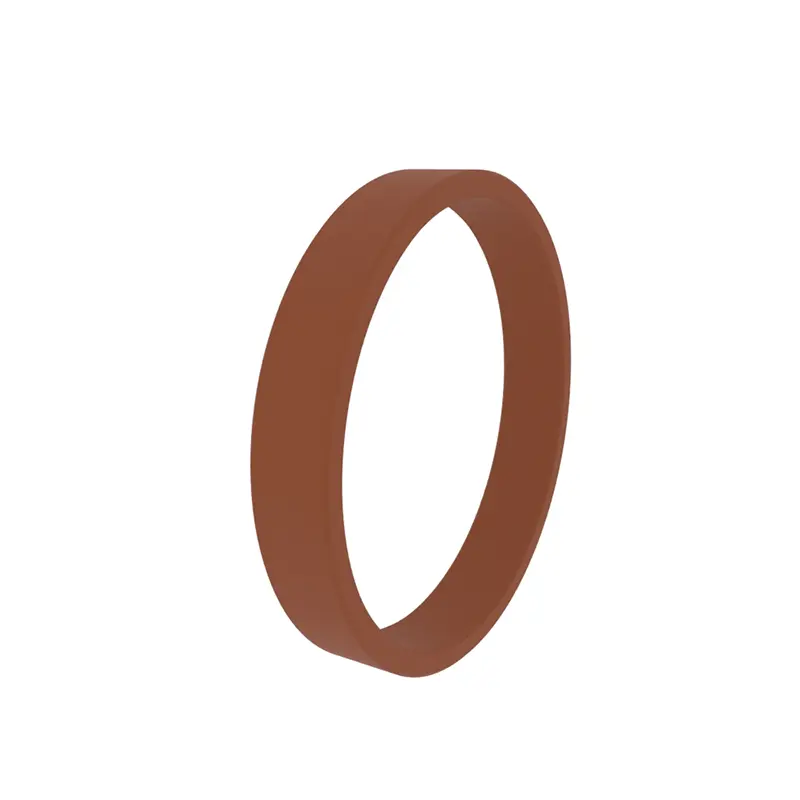

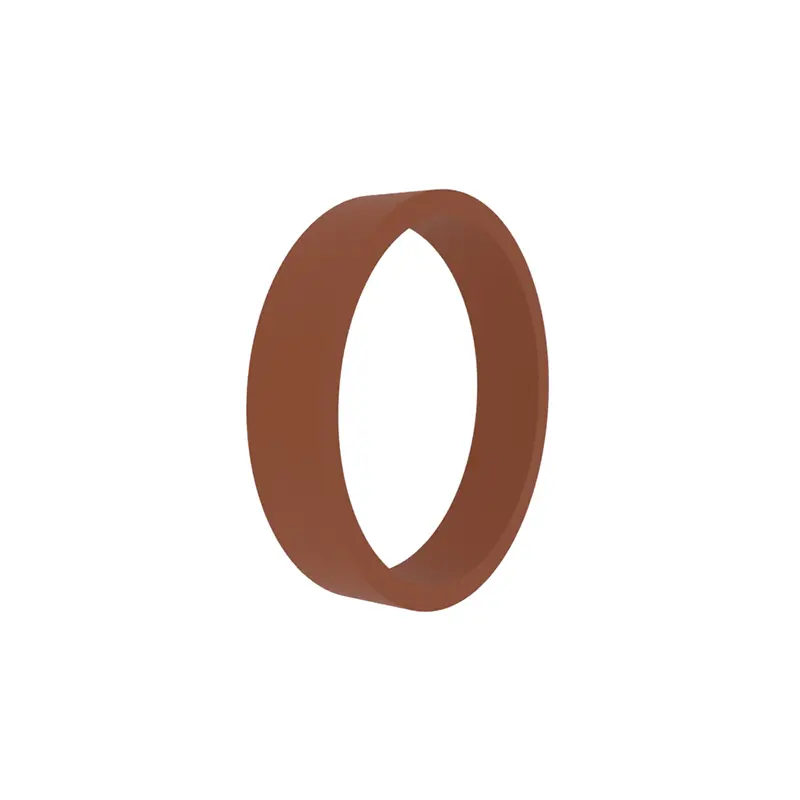

RCF101, RCF102, RCFB102 Стандардните прстени за водичи се погодни за упатства за цилиндри на клипот и клипот. Повеќето од нив треба да се отворат и инсталираат во затворени жлебови, или можат да бидат отворени.

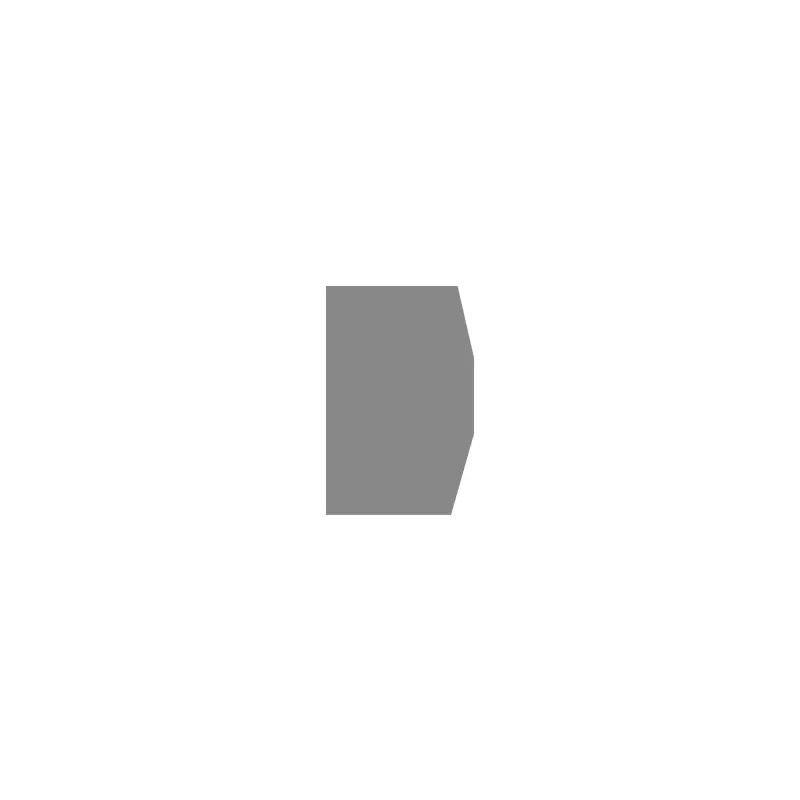

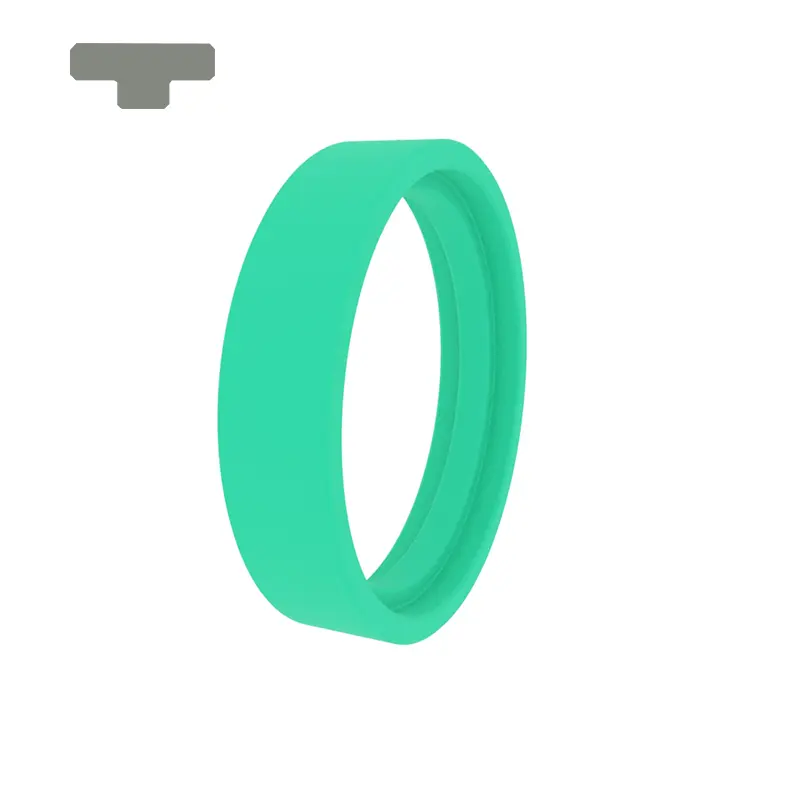

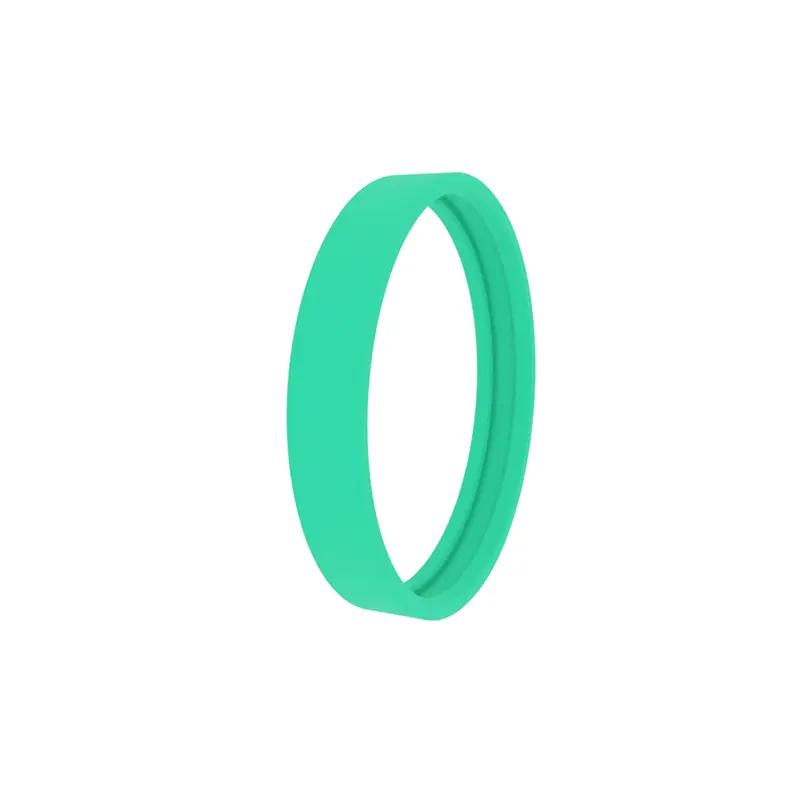

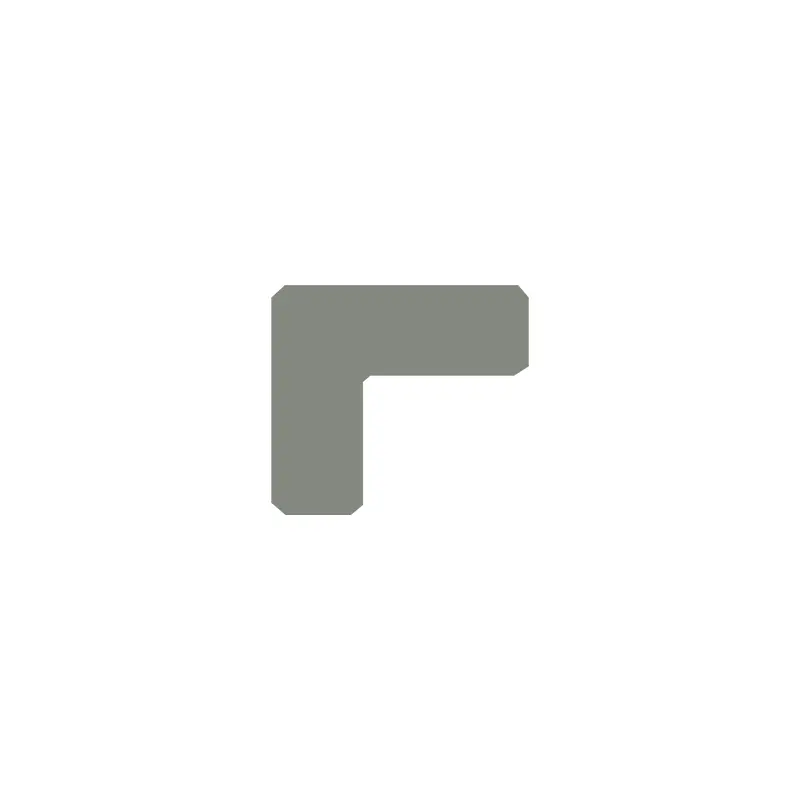

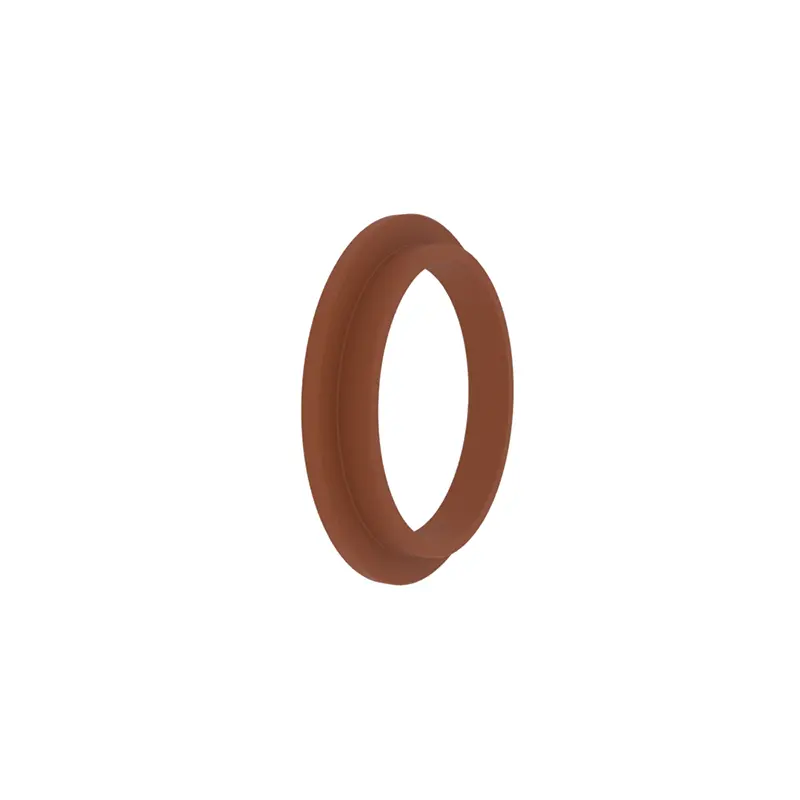

RCF103, RCF104 Стандардните прстени за водичи се погодни за упатства за клипот. Дизајнот со агли го прави да има функции на водичи и прстени за задржување. Може да биде отворено или не.

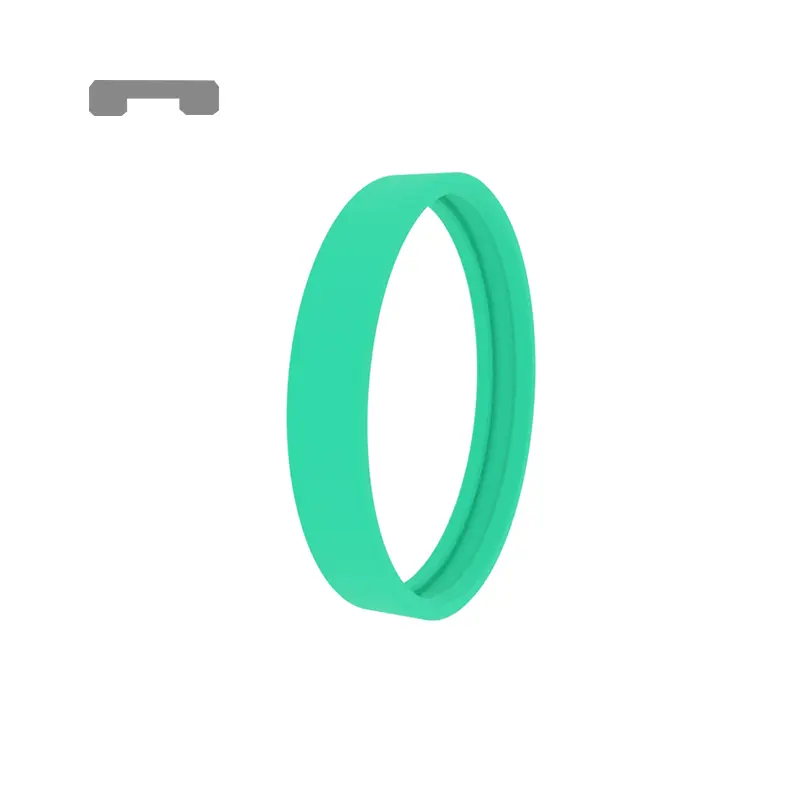

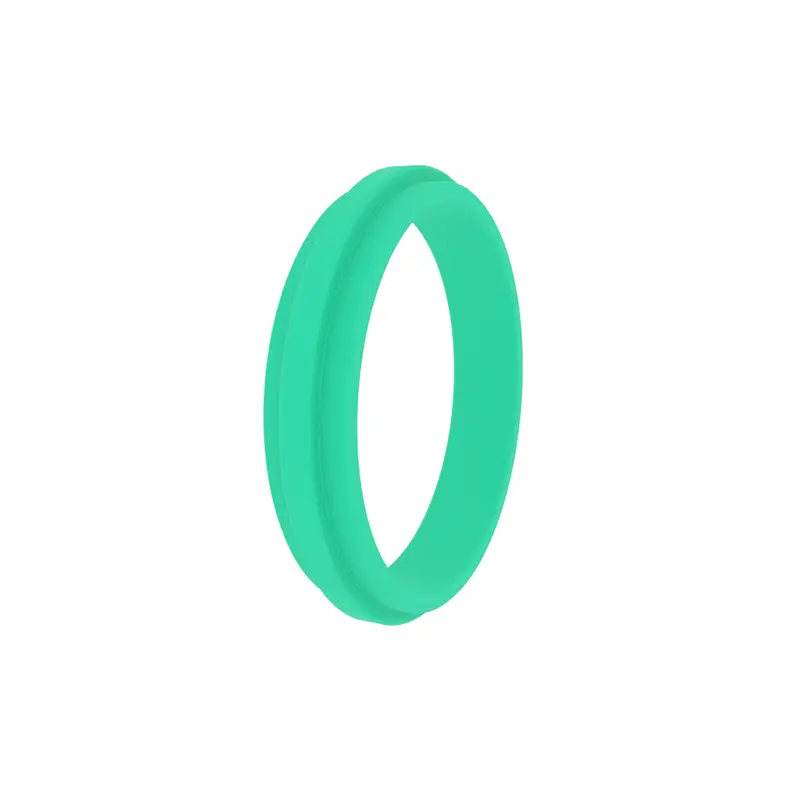

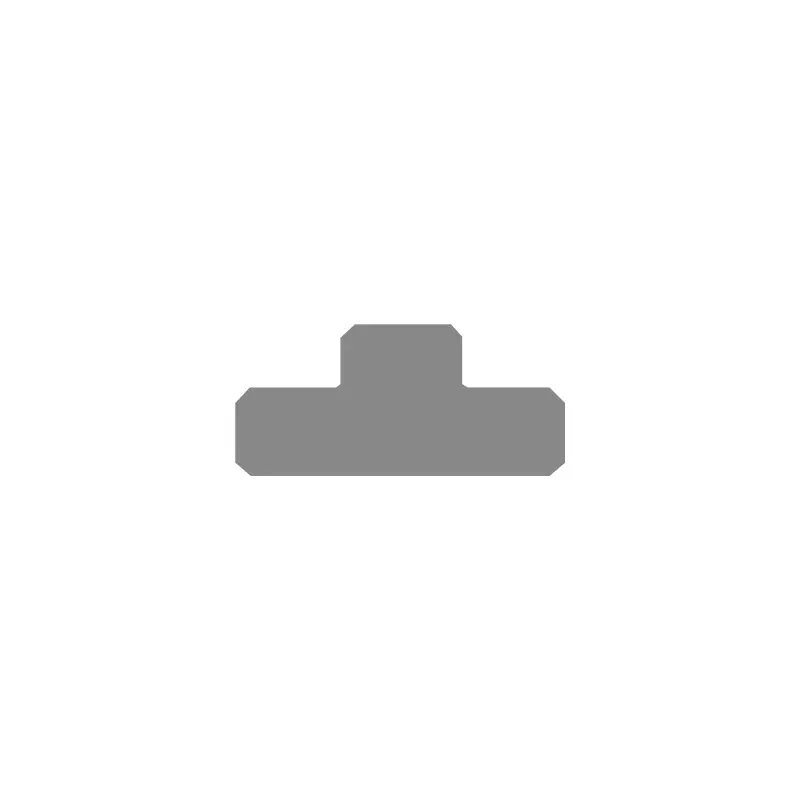

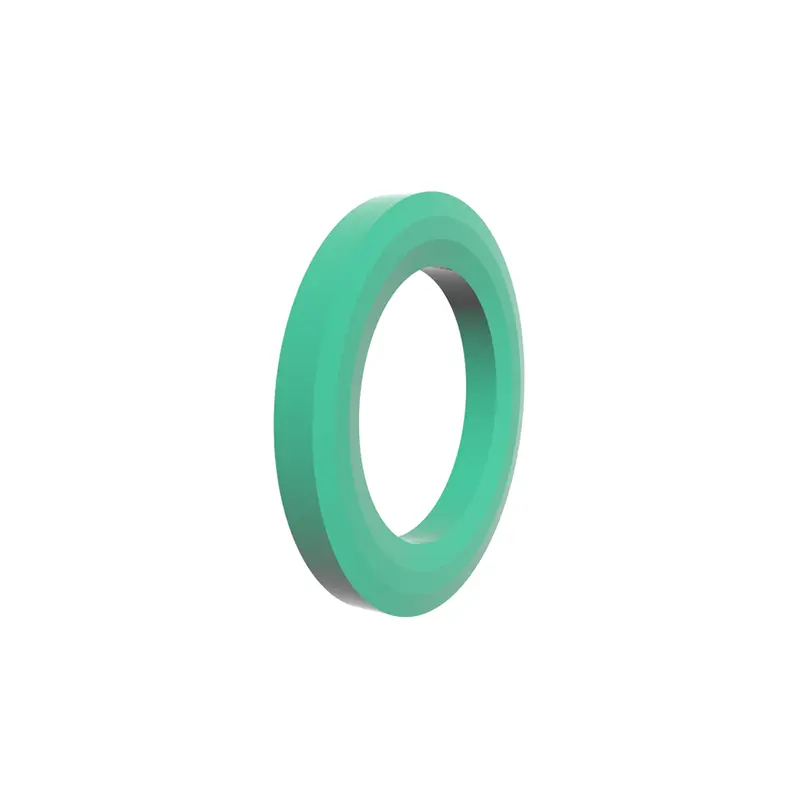

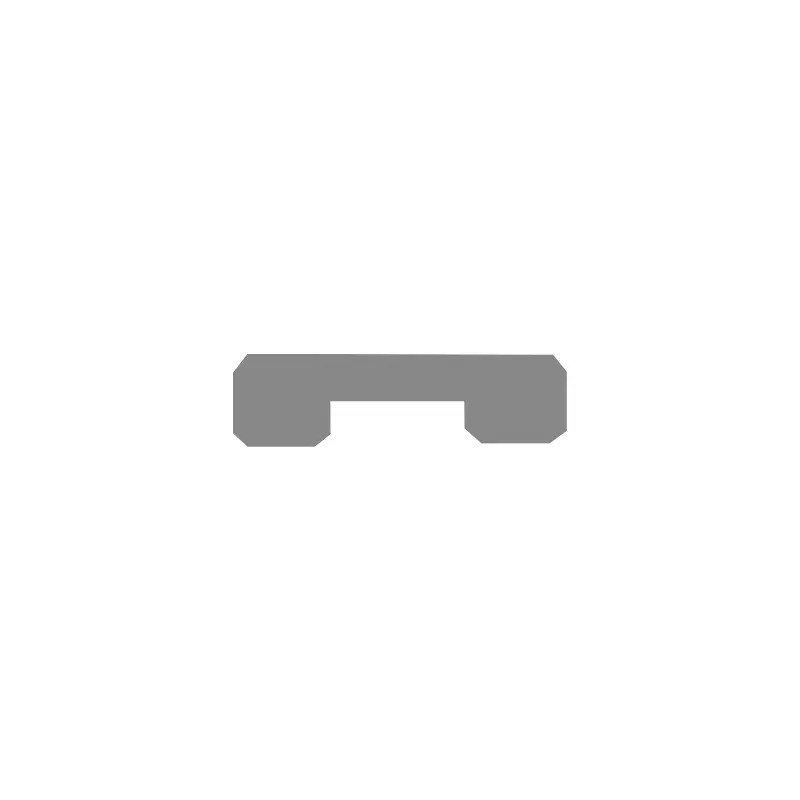

RCF105 Стандарден прстен за водичи е погоден за упатства за клипни. Има конвексен прстен на внатрешниот дијаметар. Може да биде отворено или не.

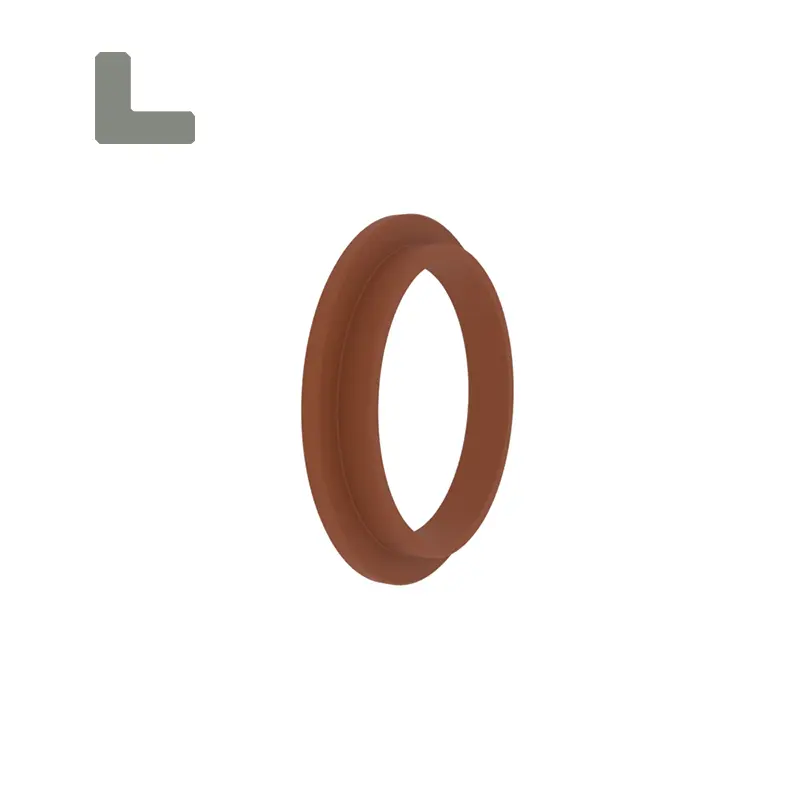

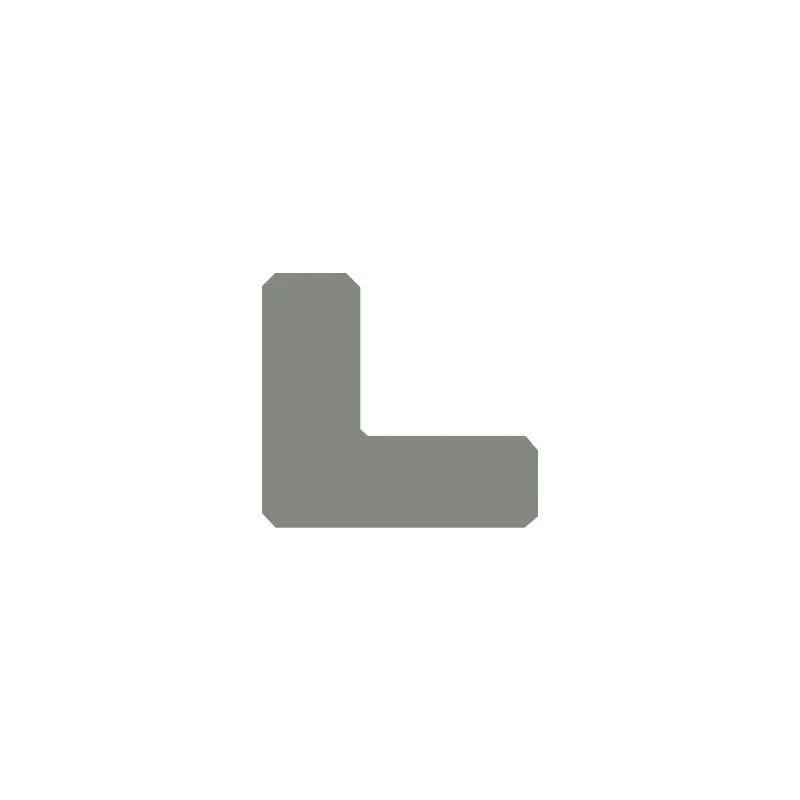

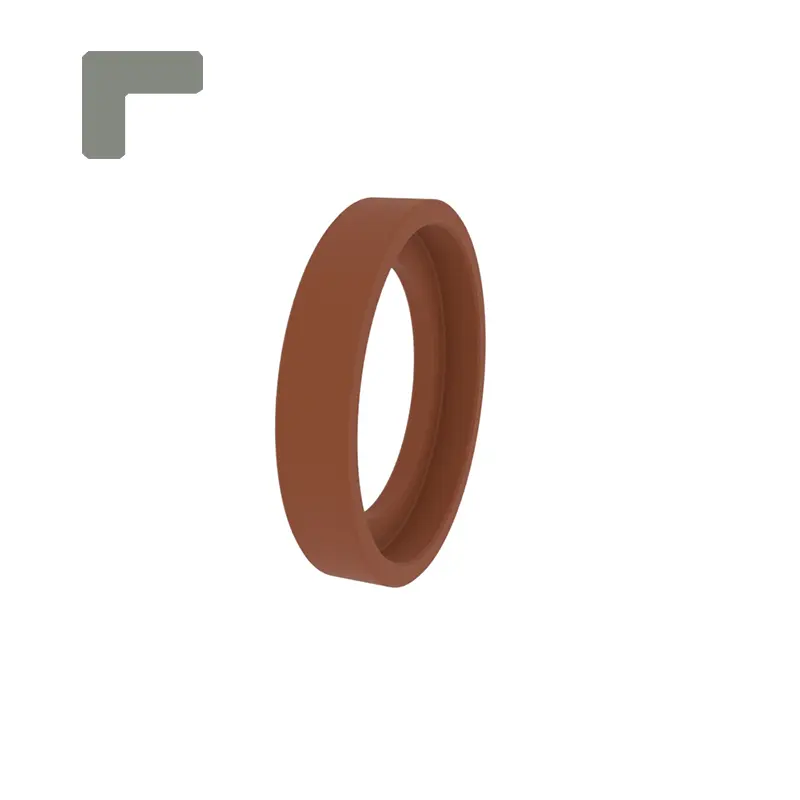

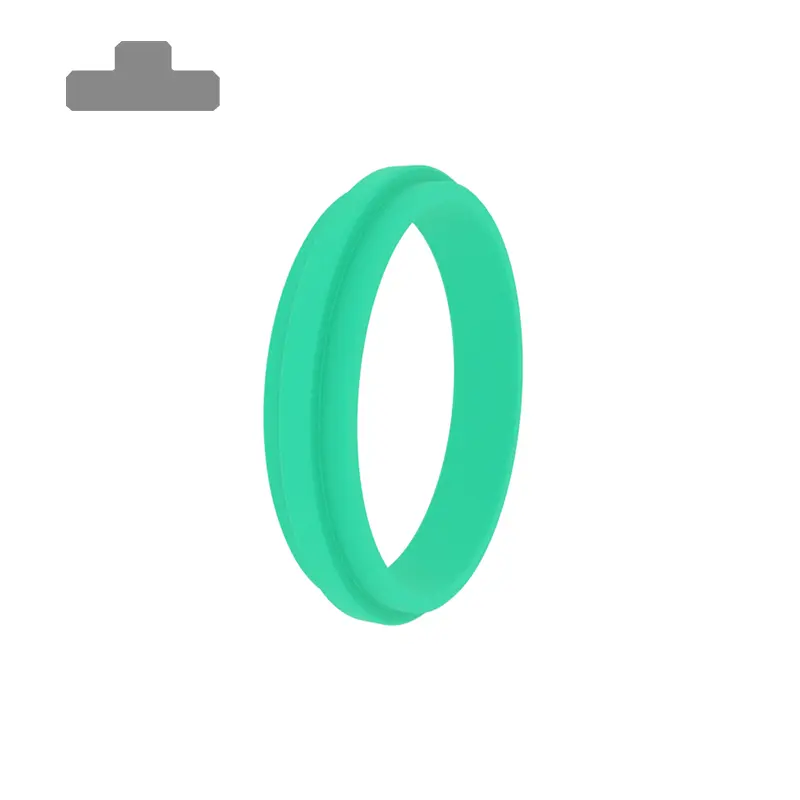

RCF106 Стандарден прстен за водич е погоден за упатства за клипни шипки. Има конвексен прстен на надворешниот дијаметар. Може да биде отворено или не.

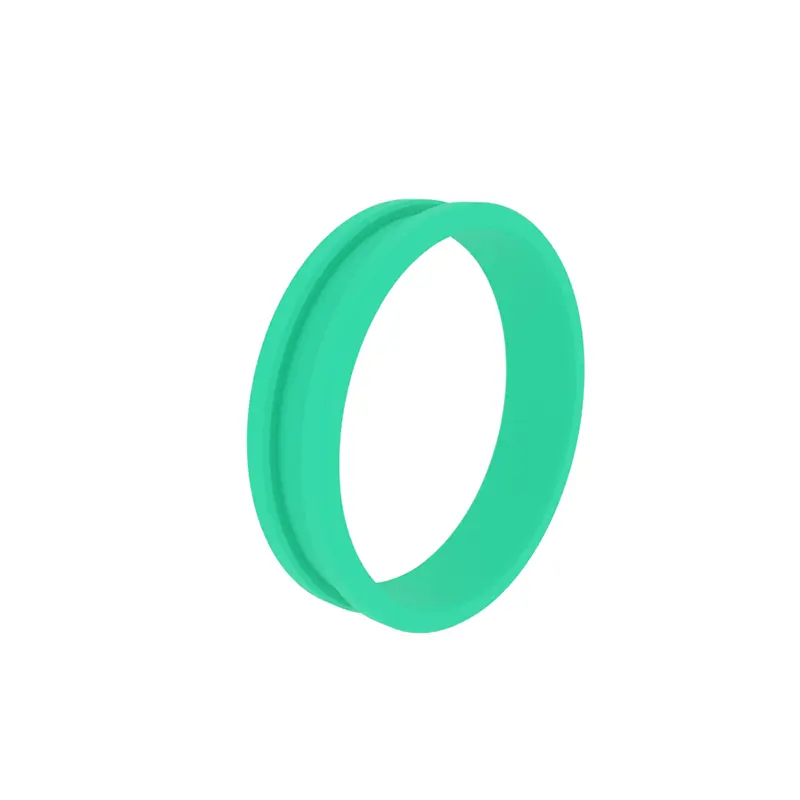

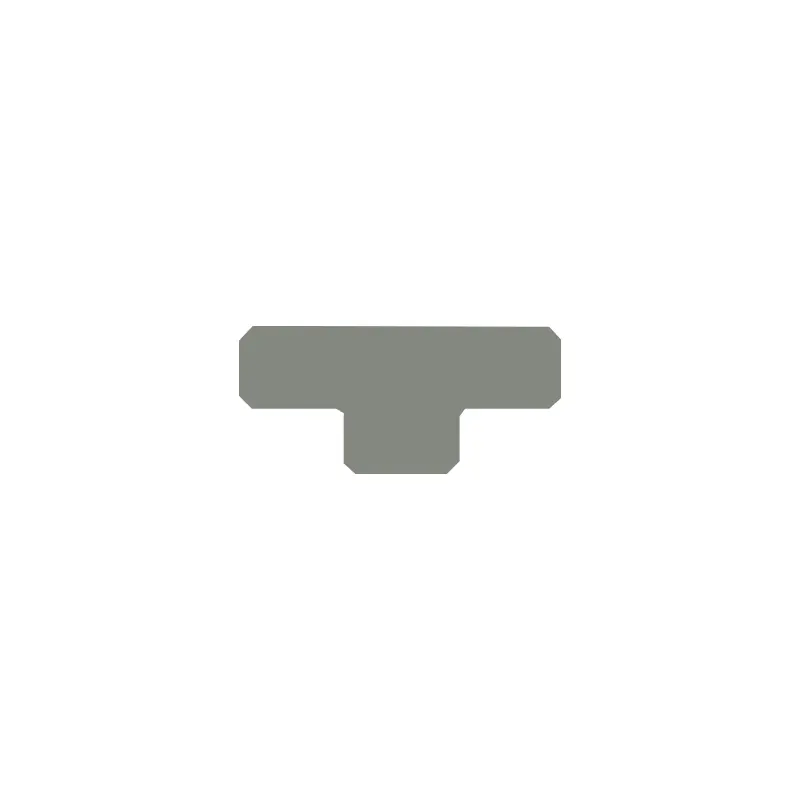

RCF107 Стандарден прстен за водичи е погоден за упатства за клипот. Има жлеб на внатрешниот дијаметар. Може да биде отворено или не.

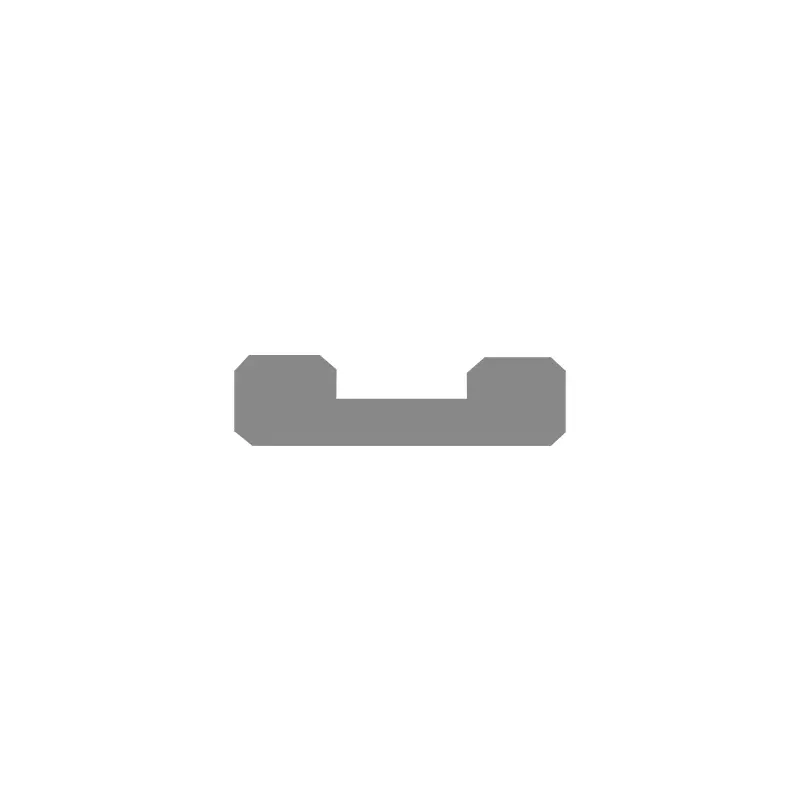

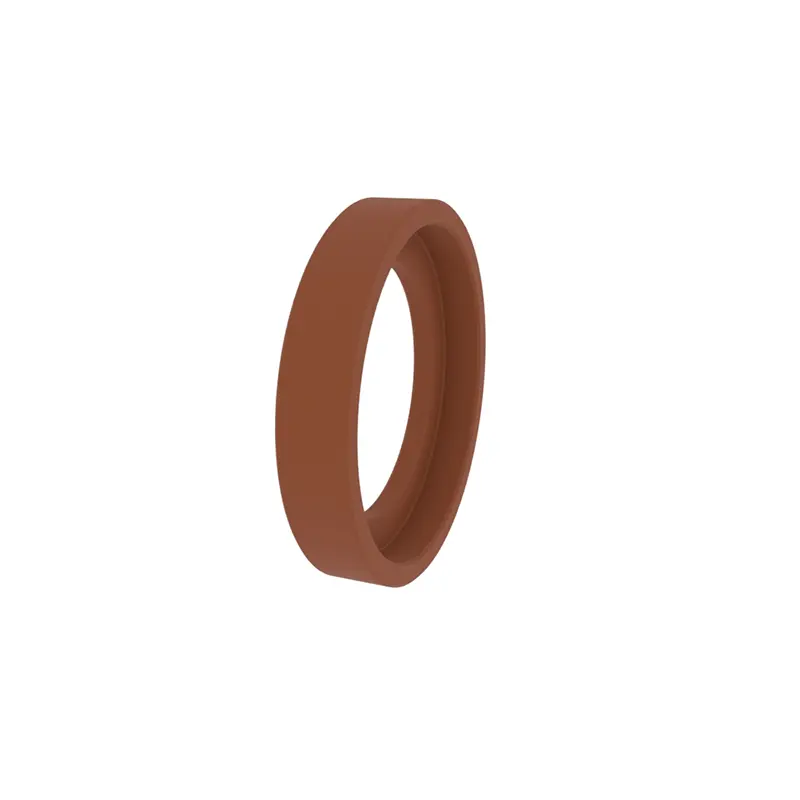

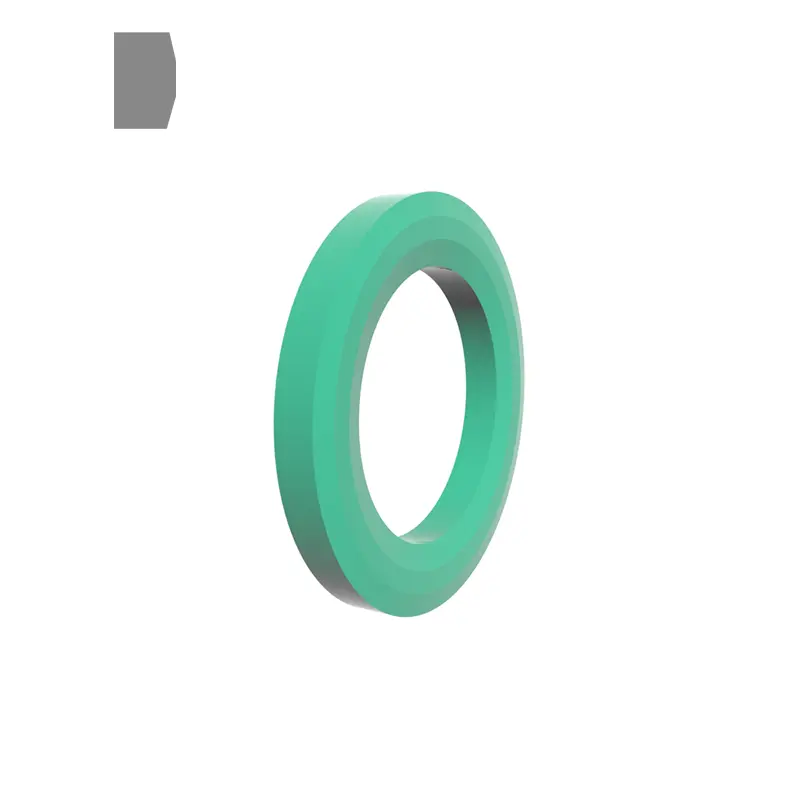

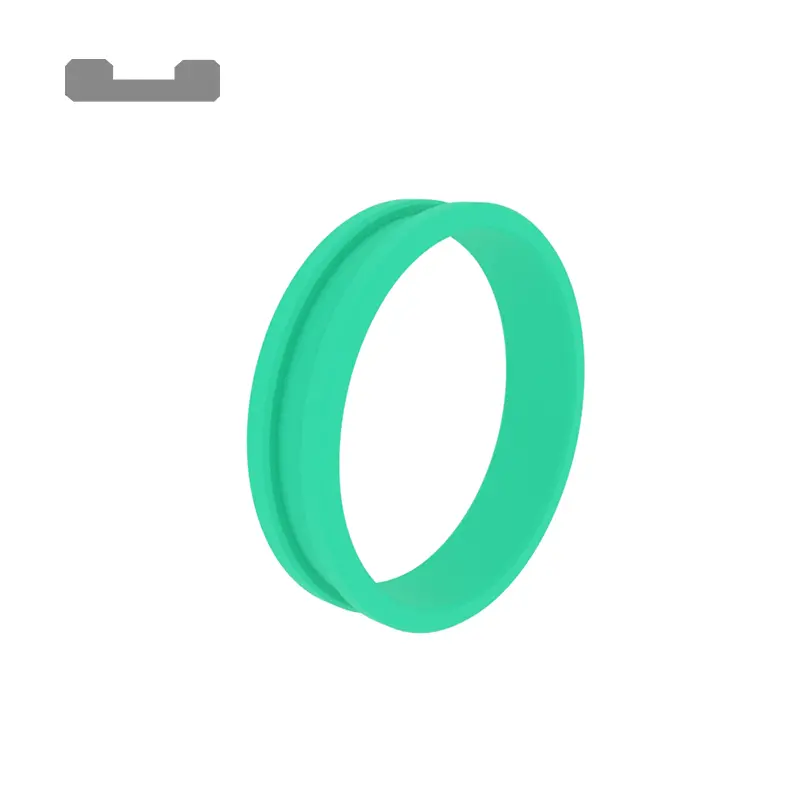

RCF108 Стандарден прстен за водичи, погоден за водење на клипни шипки, со жлебови на надворешниот дијаметар, достапен со или без отворање.
Карактеристики и апликации на производи:
Карактеристики на производот
Прстен за вртење на заптивка, погоден за стандарден жлеб на шуплината ISO10766, метално-пластично совпаѓање, може да спречи „блокирање“ и „заплена“, силен капацитет за носење на оптоварување и сè уште еластичен пред да достигне кршлива температура. Рабовите на прстенот за водичи се разгледуваат за да се спречат рабовите да се исцедат во јазот создаден од полукружниот комора на жлебот на шуплината.
Главни апликации
Инженерски машини, земјоделски машини, машини за обликување на инјектирање, платформи за оптоварување и истовар, цилиндри за поддршка, индустриски возила, преси, металуршки цилиндри.

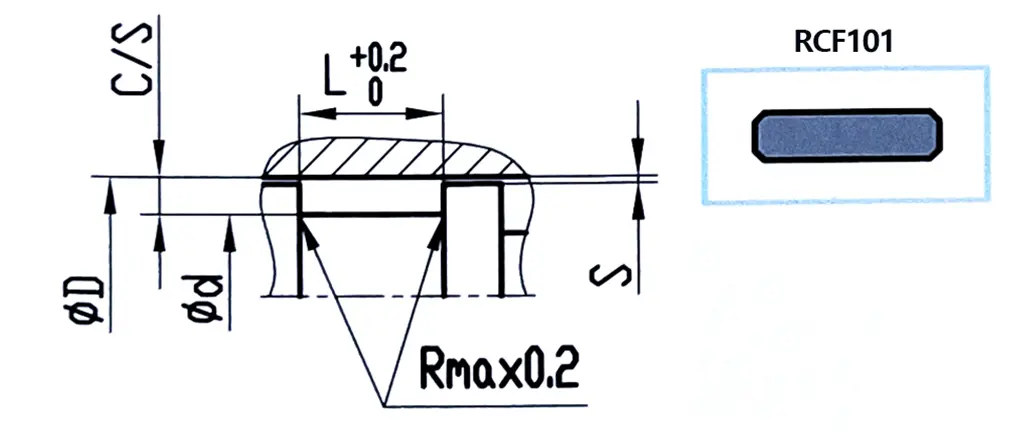

Пример 1 од Graw Groove за прстен за клипни шипки
| Φd f8 | Φd H8 | L+0.2 | c/s | Радијална дозвола с |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0,30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
Пример 2 од жлебот на прстенот за пиштол
| Φd H8 | Φd f8 | L+0.2 | c/s | Радијална дозвола с |
| 6-29.9 | ΦD-3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | ΦD-3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | ΦD-5 | 9.7 | 2.5 | 0,30-0.6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Материјали
1. ptfe (за средни и лесни товари);
2. Пом или ПА (за лесни товари);
3. Фенолна смола + ткаенина влакна (за тешки товари)
Избор на ширина и број на прстенот на водичот
Формулата може да се користи за прелиминарно да се утврди t = (f*f) / (d*pr)
Т: Ширина на прстенот за водич (мм), F: Максимално радијално оптоварување (N), F: Безбеден фактор, PR: Максимално дозволено радијално оптоварување (N/mm²), D: Дијаметар на клипот или клипната шипка (мм)
Пример: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
Пресметаната опција е да изберете еден водич прстен со ширина од t = 15mm или два водичи со ширина од 9,7 мм. Ако се избираат два водечки прстени со ширина од 9,7 мм, безбедносниот фактор може да се зголеми на 2,6. Општо, препорачаниот безбедносен фактор е f = 2
Одредување на должина на сечење
L = 3.14* (d -W) -K за клипот
L = 3.14* (d+w) -k за клипната шипка
K е постојана температура, 0,8 е избрана кога температурата е под 120 степени, а 2,0 е избрана кога температурата е над 120 степени.

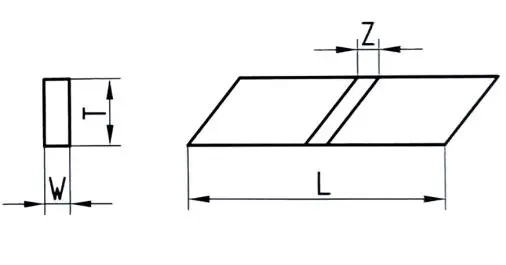

Пресметка на сечење јаз z
|
|
Фенолна смола/Пом | Ptfe |
| За клипни шипки | 0,050 (φd+w) | 0,042 (φd+w) |
| За клипот | 0,050 (φd-W) | 0,042 (φd-W) |
Тип на инцизија

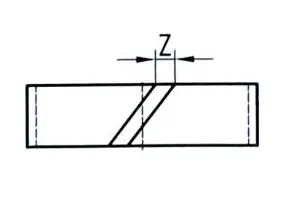

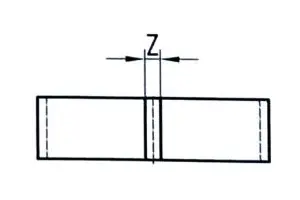

30 ° сечење на наклон
Директно сечење (главно се користи за ротација или замав и нестандардни жлебови)

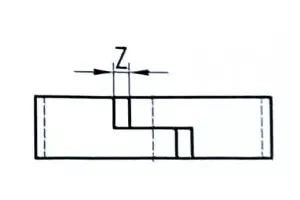

Инцизија во форма Z (исто така има функција за запечатување)
