Ние нудиме целосен спектар на решенија за статички заптивки, кои опфаќаат стандардни специјални производи со општа намена и висок притисок. RCFL106/102 и RCK126 се основни модели со едноставна структура и широка примена; RCS130/131 и RCFL108 Усвојуваат дизајн на инсталација на надворешниот дијаметар на екструзија за да се обезбеди стабилност на вградување на жлебови; RCK120/127 и други производи со слични серии ја постигнуваат истата сигурност преку инсталација на внатрешниот дијаметар на екструзија.
Како одговор на потребите за запечатување на прирабницата, RCF110 и RCR118 можат да носат притисок во двете насоки, а насоката на притисок мора да биде индициран при нарачката. Производната линија целосно опфаќа низок притисок до услови за работа со висок притисок, а материјалот е отпорен на абење и отпорен на корозија и е широко користена во хидраулични системи, врски со гасоводот и запечатување на индустриска опрема.
Карактеристики и апликации на производи:
Примена: Општа намена, заптивка за лична карта, ОД заптивка, аксијална заптивка
Спецификации и жлебови на прстенот О.
Големина на нарачката
Φd1 ...... внатрешен дијаметар
Φd2 ...... дијаметар на делот
Пример за нарачки
Модел: RCFL106
Внатрешен дијаметар во делот Дијаметар: 14x1.8
Материјал: НБР
Апликација
Притисок од внатре: О-прстенот е компресиран од надворешен дијаметар
Притисок однадвор: О-прстенот е компресиран од внатрешниот дијаметар
О-прстените имаат прецизни толеранции на производство. Дозволените толеранции се стандардизирани според DIN3771 и ISO3601/1 (дијаметар на пресек до 7мм, внатрешен дијаметар до 670мм). Соодветните толеранции се прикажани во следната табела.
| Толеранција на дел | ||||||||
| Дел | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Толеранција | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Толеранција на внатрешен дијаметар | ||||||||||
| Внатрешен дијаметар | 1,80 ~ 6,30 | 6,70 ~ 11,20 | 11,8 ~ 21,2 | 22.4 ~ 40.0 | 41.2 ~ 80,0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Толеранција | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | 0,67 ± | ± 0,60 | ± 0,65 |

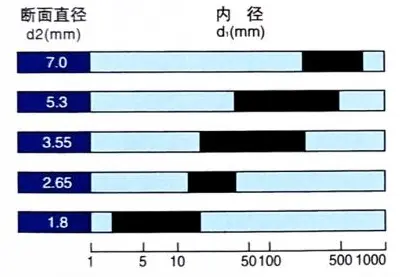

| Соодветниот процент на внатрешен дијаметар % | ||||||||||

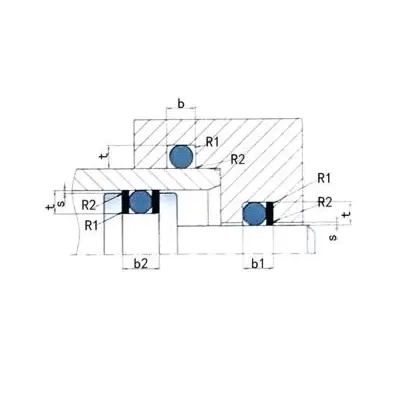

Големина на жлебот
 |
||||||||||
| Дел Д2 | Длабочина на жлебот т | Единица за ширина на жлебот: мм (+0,20) | Радиус Р1 мм | |||||||
| мм | Статички | Динамичен (хидрауличен) | Динамичен (пневматски) | б Нема прстен за задржување | Б1 1 прстен за задржување | Б2 2 прстени за задржување | ||||
| 1.00 | 0.65 | 0,05 | 0.75 | 0,02 | 0.80 | 0,02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | 0,07 | 3.05 | 0,05 | 3.20 | 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0.6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
