Ние се фокусираме на разновидните потреби во областа на заптивките на клипот и обезбедуваме решенија со високи перформанси кои ги опфаќаат сите сценарија на хидраулика и пневматика. Нашата линија на производи е поделена на едногласно и двојно дејство како јадро, комбинирајќи материјални иновации и структурна оптимизација за да се исполнат предизвиците за запечатување од конвенционалната индустрија до екстремни услови за работа:
1. Определување на сериите за заптивки на заптивката на клипот:
Серија со висок притисок и анти-екстразија: RCK102/102R/104 серија се дизајнирани за висок притисок, а структурата за поддршка се зајакнува за да се прилагоди на големите празнини и тесните жлебови. RCK109H/120/122 и други комбинирани заптивки ги интегрираат прстените за водичи и еластомерите за да се пробијат границата со висок притисок од 35MPa+, особено погодно за рударство и тешка машинерија.
Динамичка прилагодливост: RCK108/125/138 користи тетрафлуороетилен материјал за да постигне стабилно запечатување од екстремно мала брзина до голема брзина (0,01 ~ 5m/s), а ниските карактеристики на триење се погодни за одење хидраулика и прецизна опрема за обликување на инјектирање.
Екстремна толеранција на животната средина: RCK119/139 е опремена со материјал Mander Spring и PTFE, кој е отпорен на корозија и отпорен на суво носење. Широкиот температурен опсег од -40 ℃ 200 ℃ опфаќа хемиски, фармацевтски реактори со висока температура и линии за производство на асептик за храна.
2. Индустриски прилагоден дизајн:
Одржување и модификација: RCK116/216 го поедноставува процесот на инсталација и се прилагодува на потребите на поправка на стариот цилиндер и брза замена на опремата за полнење храна.
Двојна средна изолација: RCK144/145 има оригинална структура на двојна усна, која може да запечати нафта/вода или гас/течен мешан медиум во исто време, погоден за сложени услови за работа.
Оптимизација на краток удар: RCK103/143 ја подобрува стабилноста на вградувањето преку преоптоварувањето на О-прстенот за да се избегне ризикот од истекување во хидраулични цилиндри со краток удар.
3. Основни предности на технологијата:
Наука за материјали: Полиуретанската усна (RCK205) Дизајн на складирање на масло го продолжува животот на пневматика без подмачкување, а тетрафлуороетилен (RCK108) ги зема предвид и отпорноста на абење и хемиската отпорност.
Структурна иновација: Водич за грб-назад (RCK101), Анти-пресврт на прстенот за поддршка (RCK120) и други дизајни обезбедуваат издржливост на заптивки под вибрации и ексцентрични оптоварувања.
Ние сме посветени на обезбедување на интегрирани решенија „отпорни на заптивка-водство“ за 20+ индустрии, како што се рударски машини, опрема за обликување на инјектирање и медицински уреди, балансирање на трошоците и перформанси со стандардизирани модули и прилагодени услуги, помагајќи им на клиентите да ги намалат трошоците за одржување и да ја подобрат доверливоста на опремата.

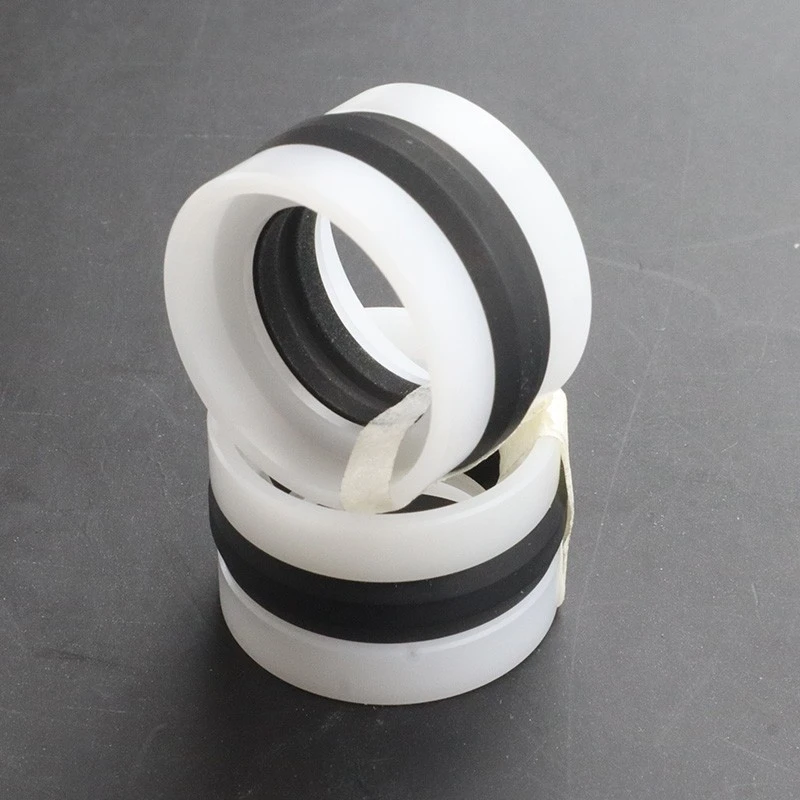

Карактеристики и апликации на производи:

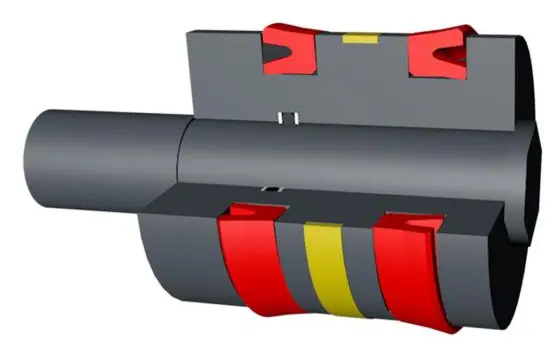

Заптивките за вртење на заптивката на клипот се погодни за хидраулични цилиндри и цилиндри, стандардни хидраулични цилиндри и хидраулични машини за одење. Главните апликации вклучуваат градежни машини, земјоделски машини, кранови и стандардни цилиндри.
Кога се користи во хемиската индустрија, генерално се користи за брзи цилиндри и машини за позиционирање. Може да се користи и во прехранбената индустрија, фармацевтската индустрија и акумулаторите.
Предности
Заптивките за вртење на заптивката на клипот се вградени во жлебот стабилно, со добри динамични и статички перформанси за запечатување, нема потреба од дополнителни прстени за водичи, ниско триење, без хидрауличен феномен на лази, висока отпорност на абење, добри перформанси против екстракција, добра термичка спроводливост, широко применлива температурна опсег и силна резиденцијална способност за враќање на маслото под динамични услови.

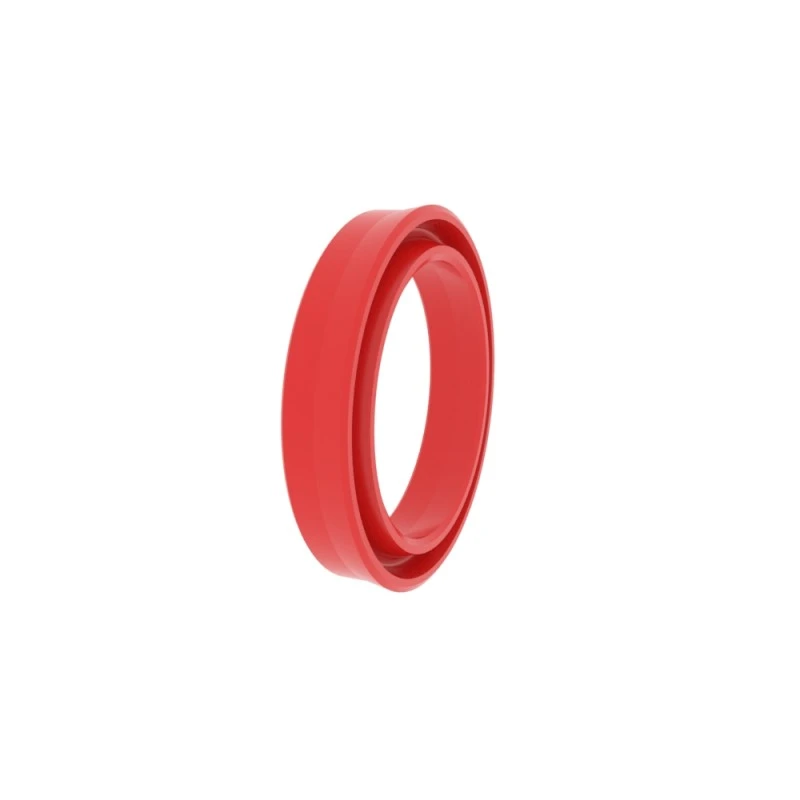

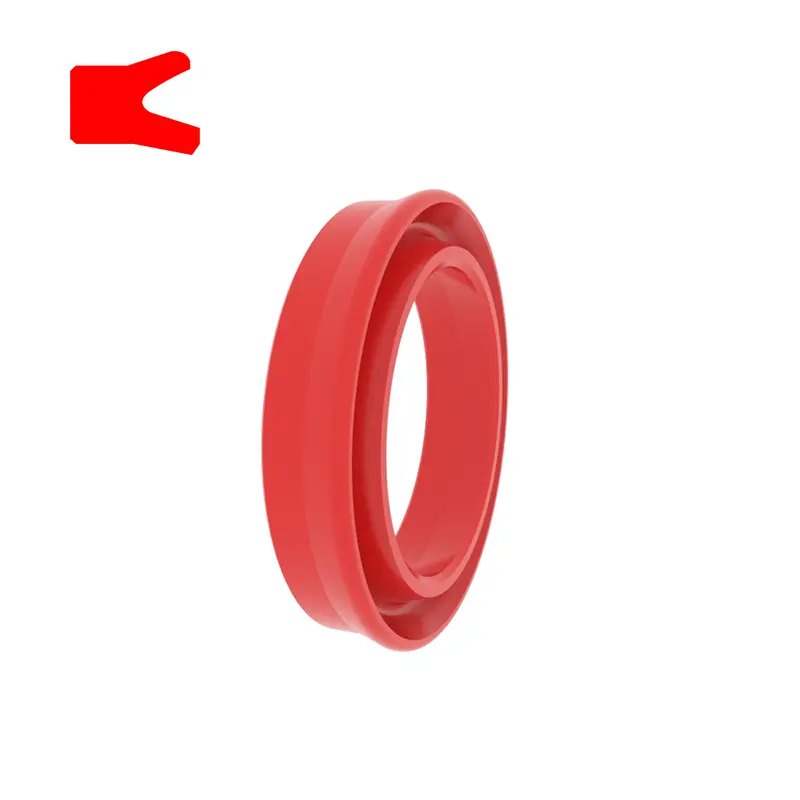

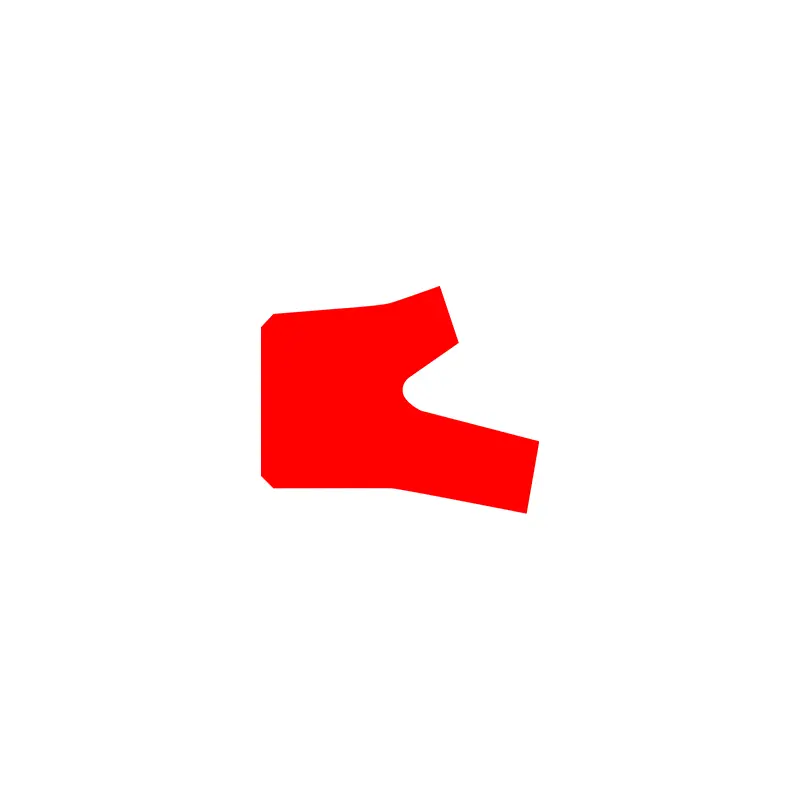

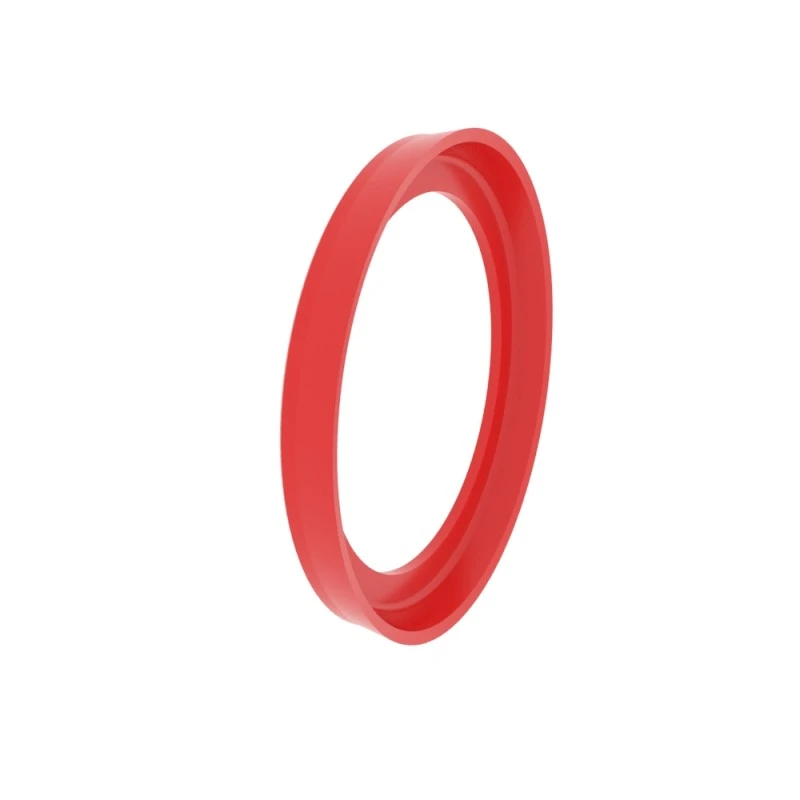

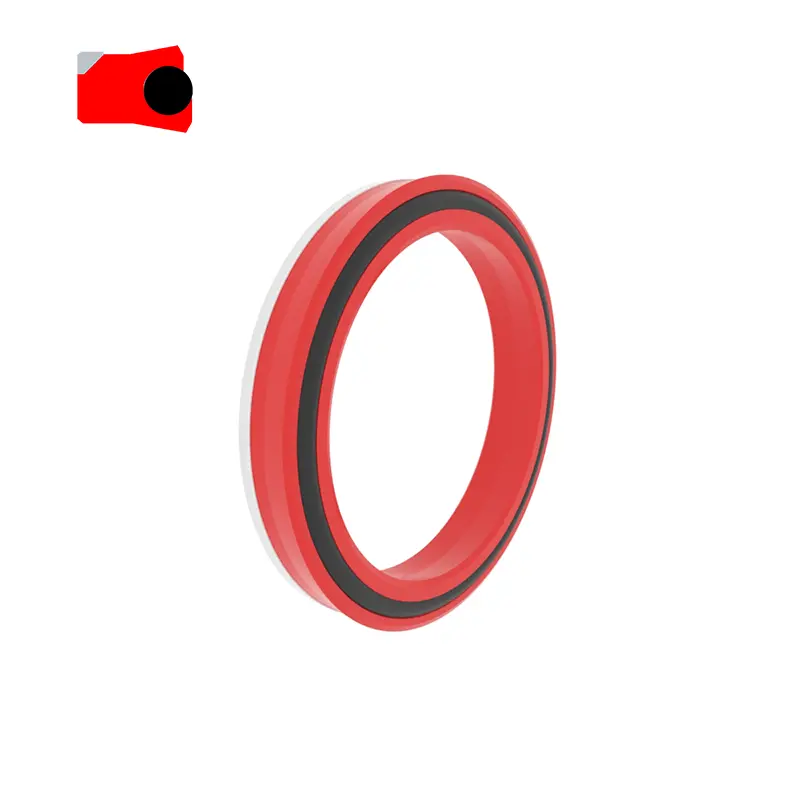

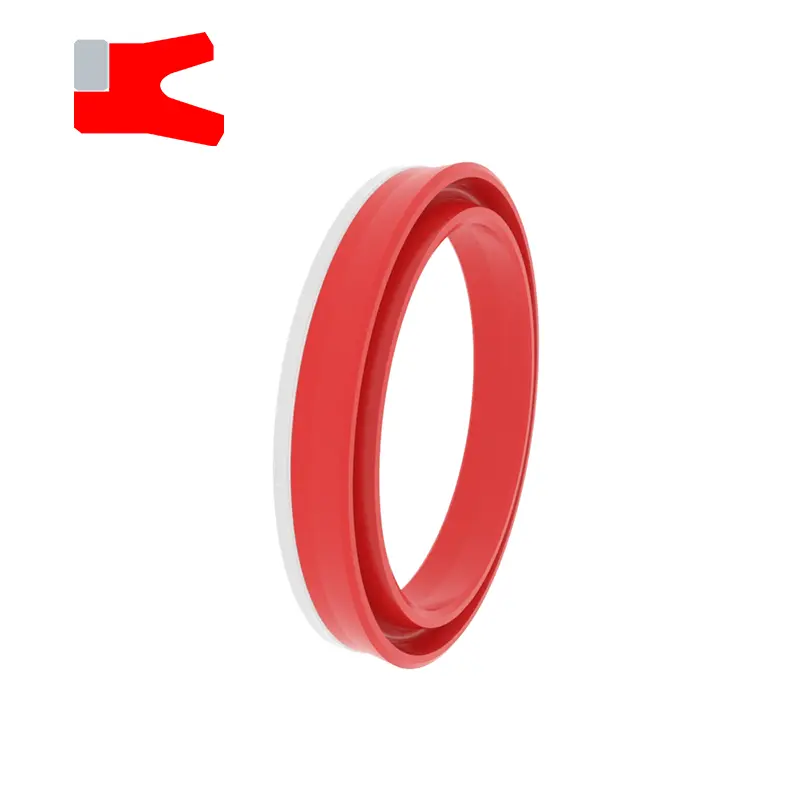

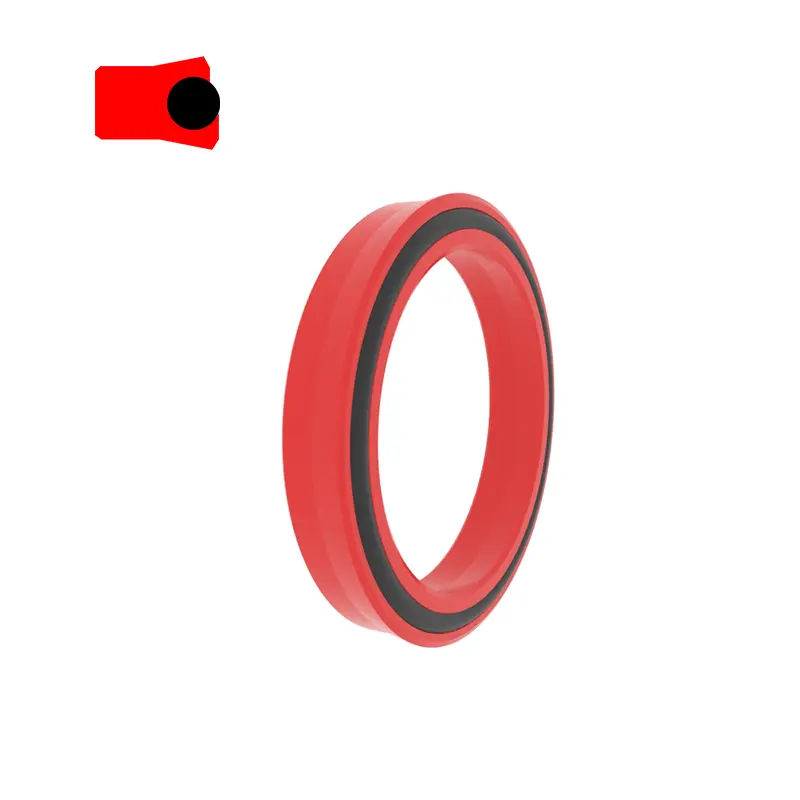

RCK101

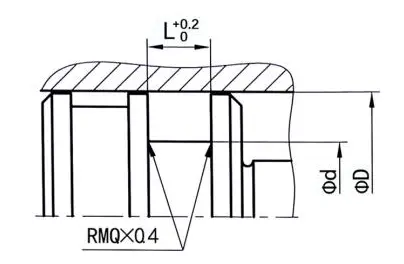

Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за нарачки
Модел: RCK101
Големина на жлебот: 100x84x10
Материјал: RC-Pu-H

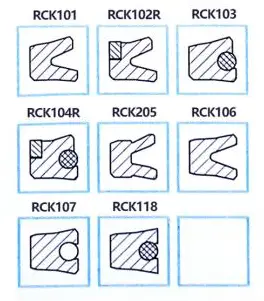

Тип на печат: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Главна апликација: Погоден за хидраулични и пневматски цилиндри
Предности: Стабилно е кога е вградено во жлебот, има одлични динамични и статични перформанси за запечатување, се применува на широк опсег на температура и има силна преостаната способност за враќање на маслото под динамични услови.
Материјал: Полиуретан, гума
|

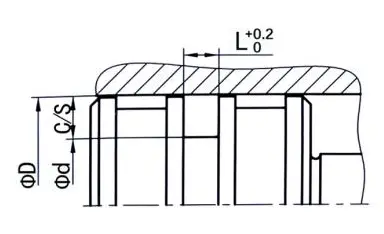

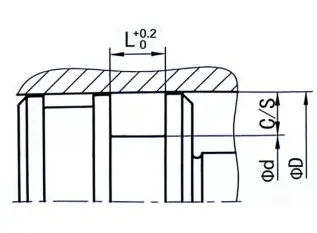

Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Максимален јаз во истиснување |
|||
|
100bar |
250bar |
400BAR |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
750 ＞ |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

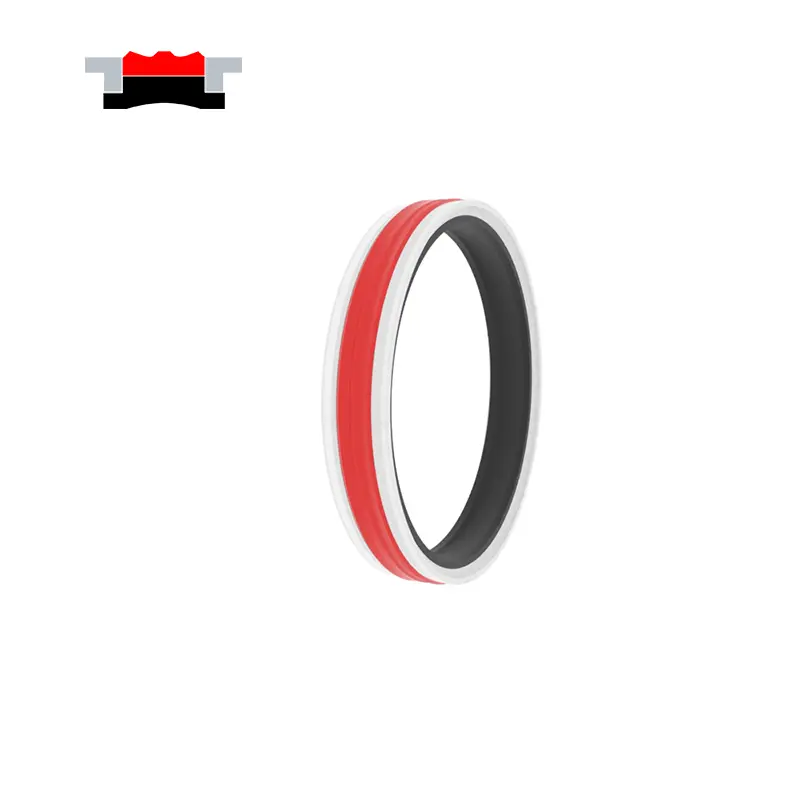

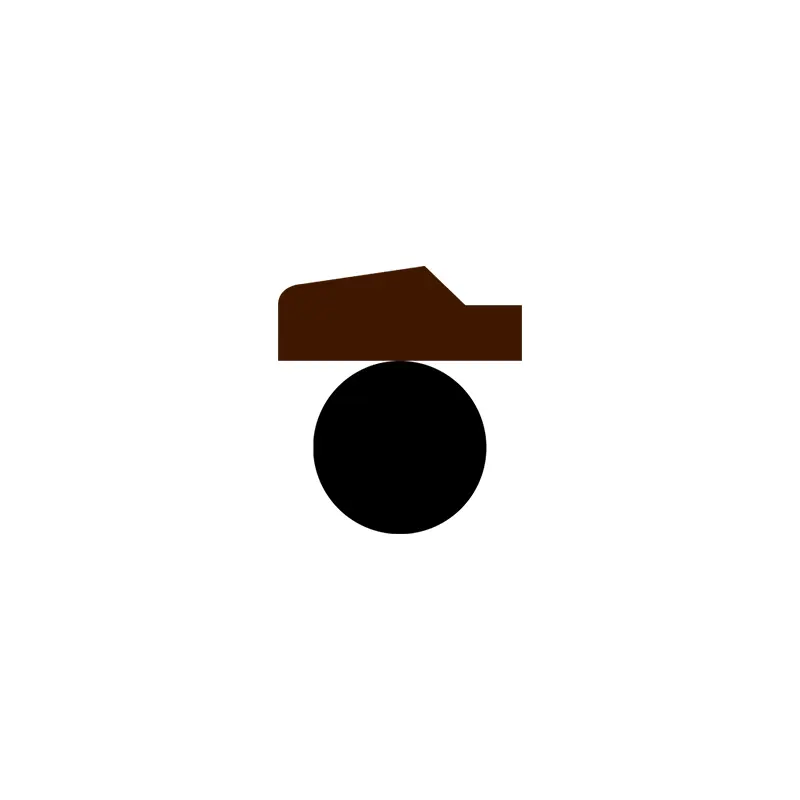

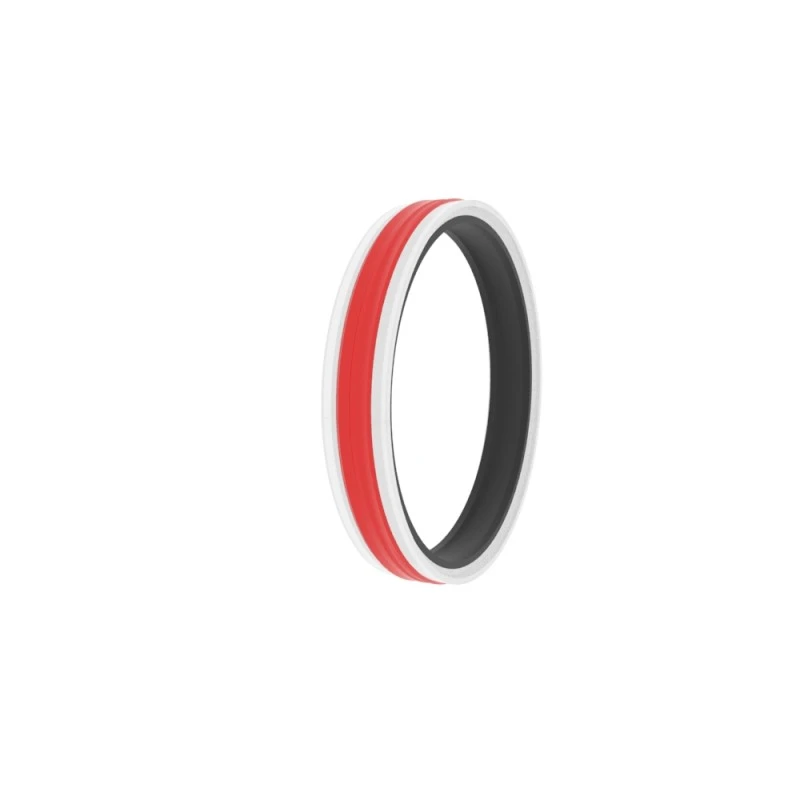

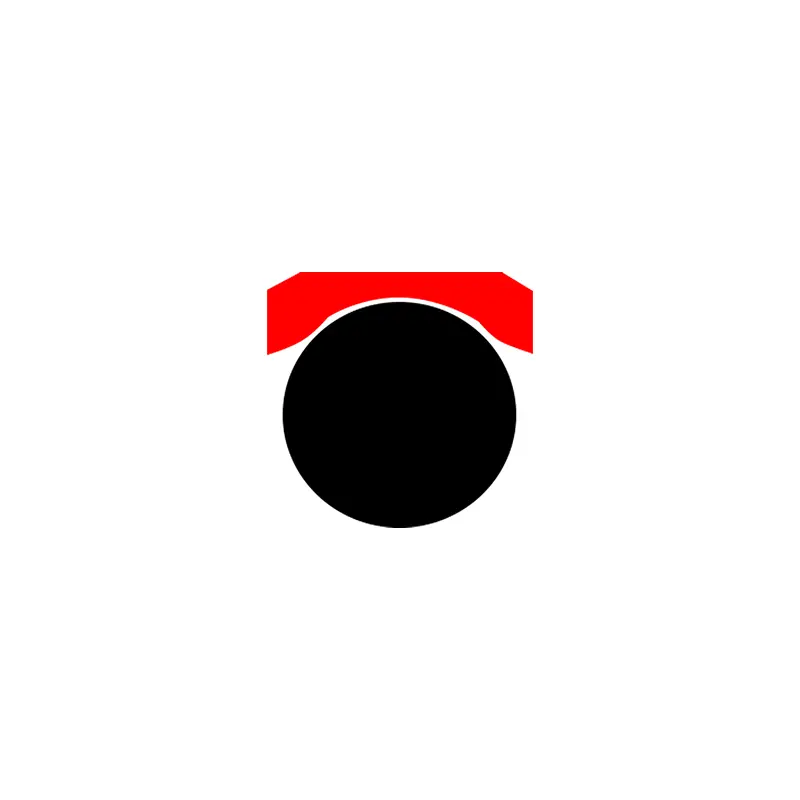

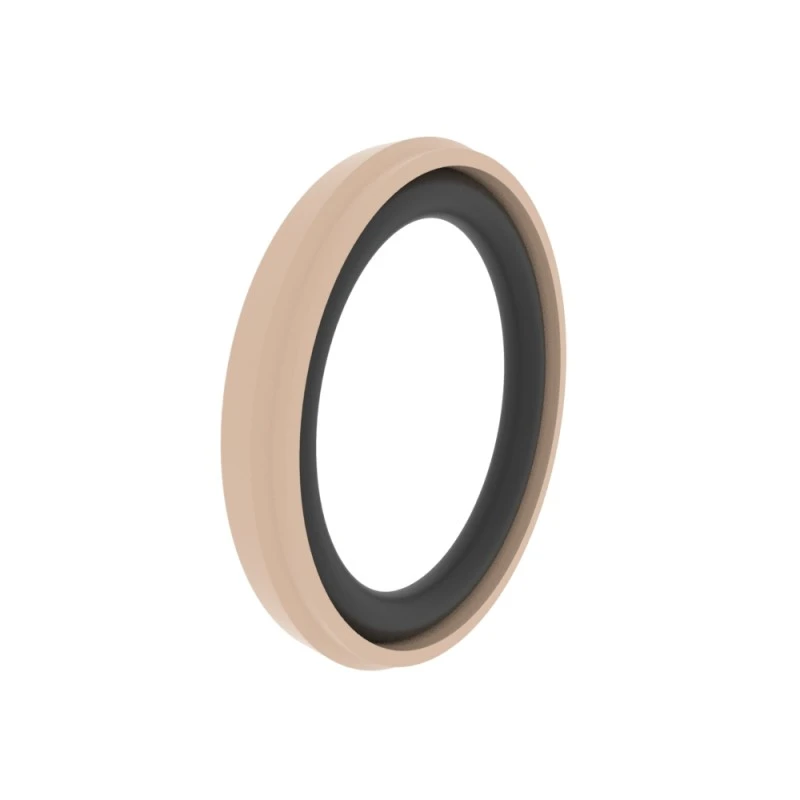

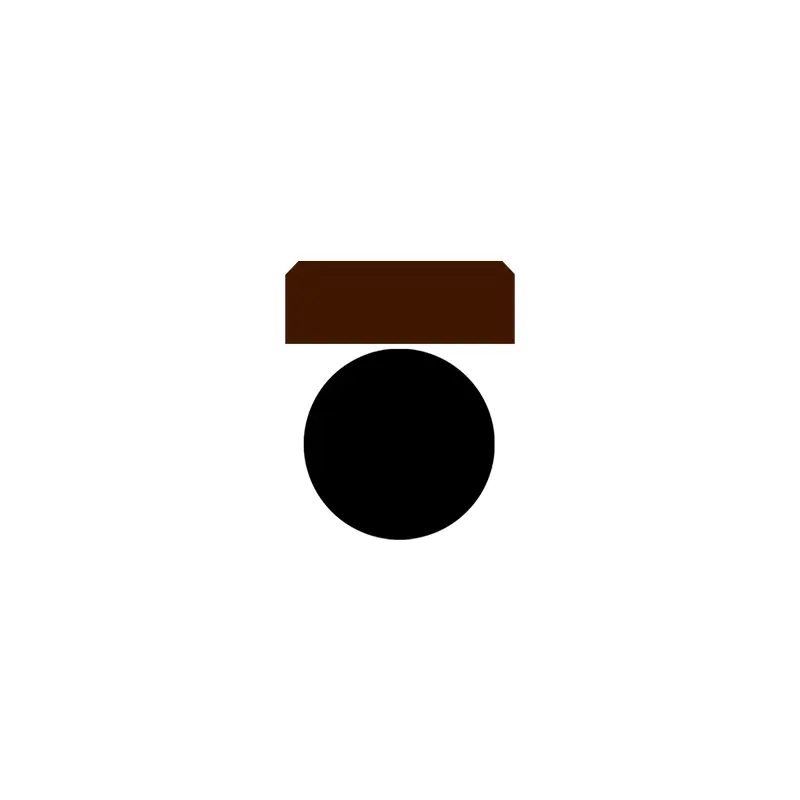

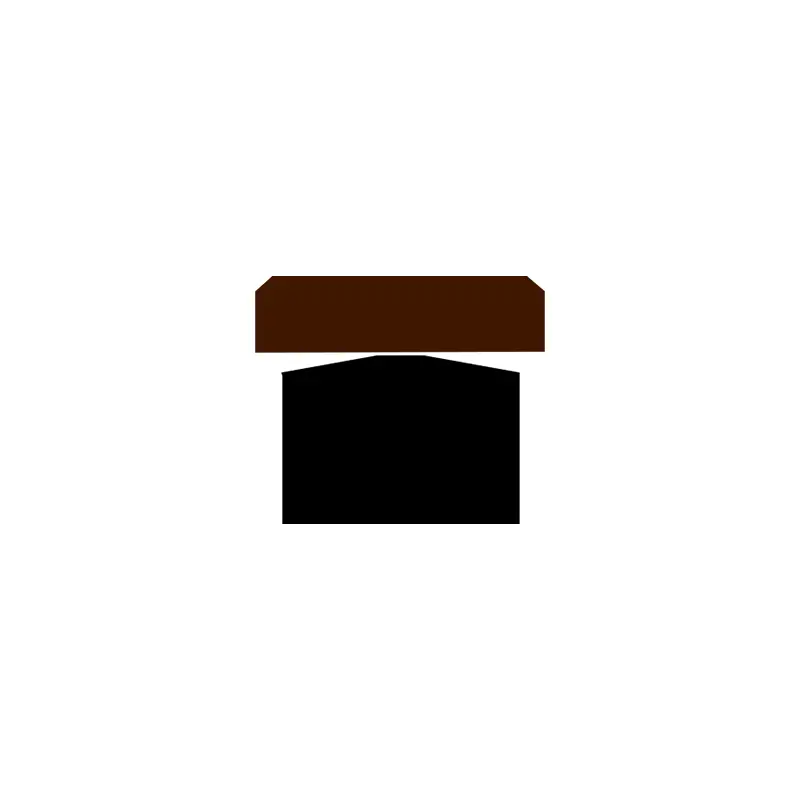

RCK108
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за нарачки
Модел: RCK108
Големина на жлебот: 100x84.5x6.3
Материјал: PTFE3+NBR
Тип на печат: RCK108, RCK125, RCK140, RCK238, RCK138
Главна апликација: Стандардни хидраулични цилиндри и мобилни хидраулични машини
Предности: ниско триење, без хидраулично лази, висока отпорност на абење, добри перформанси против екстракција, добра термичка спроводливост, стабилен жлеб за вградување, широк опсег на температура.
Материјал: Тетрафлуороетилен + нитрилна гума или флуор гума, ултра-висока цврстина полиуретан + нитрилна гума
|
Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Максимален јаз во истиснување |
|||
|
100bar |
250bar |
400BAR |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

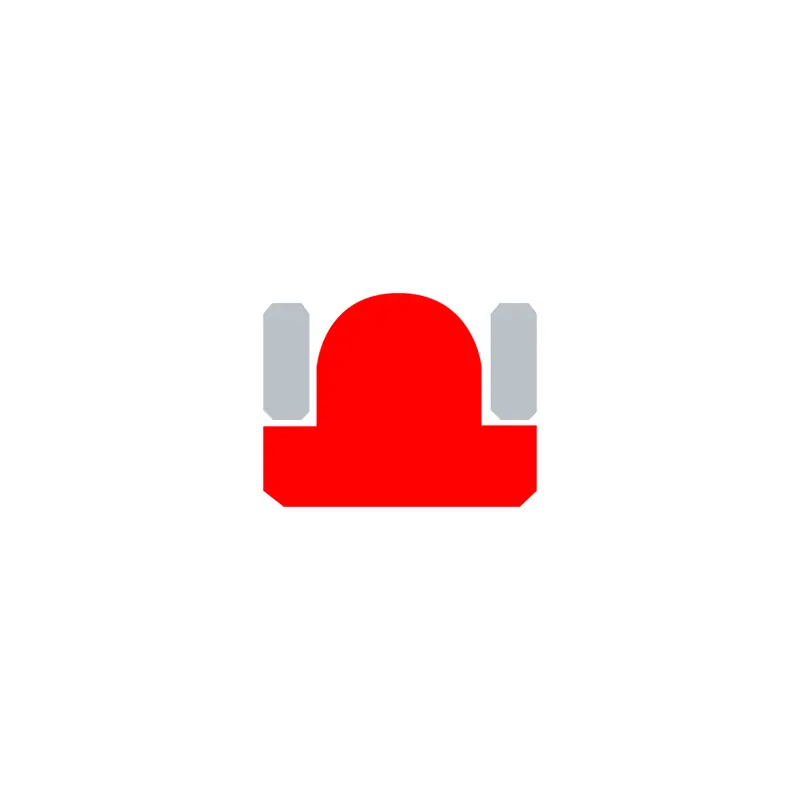

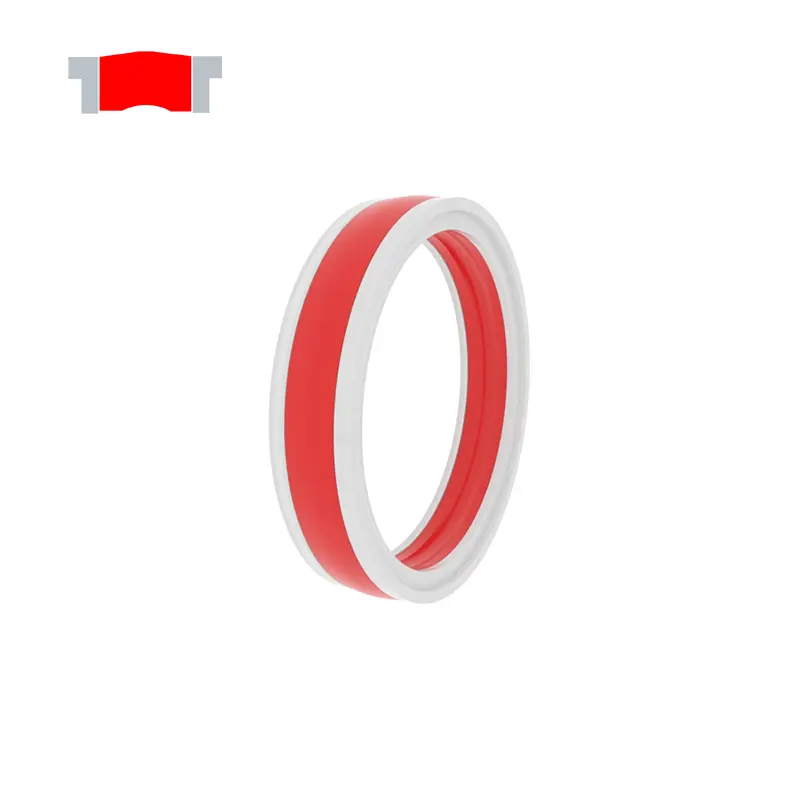

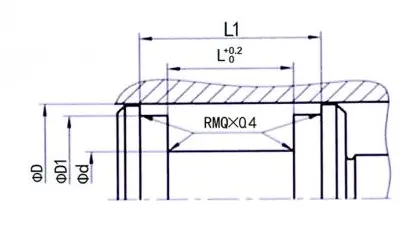

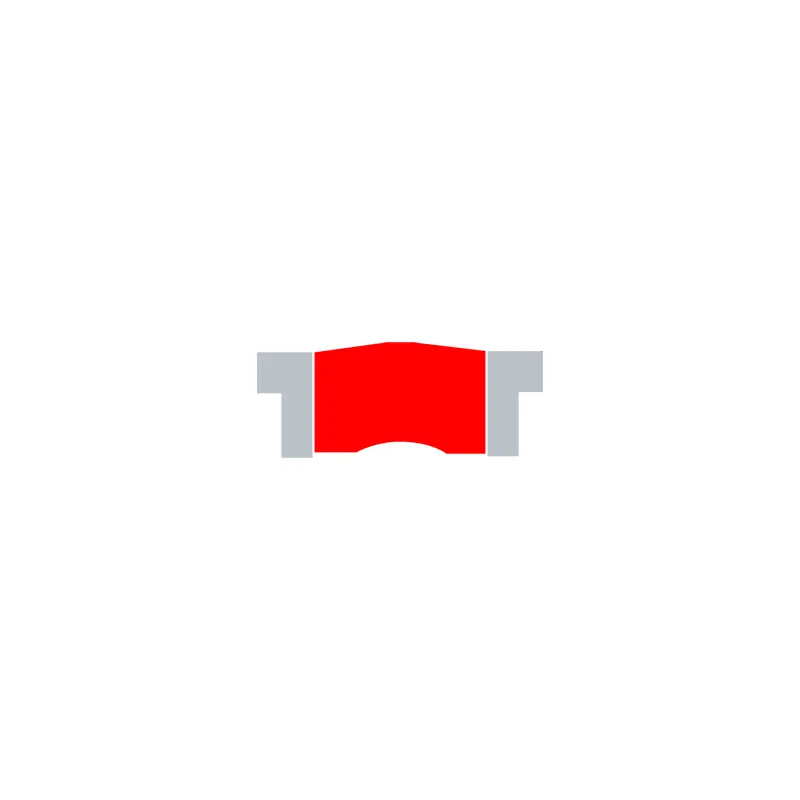

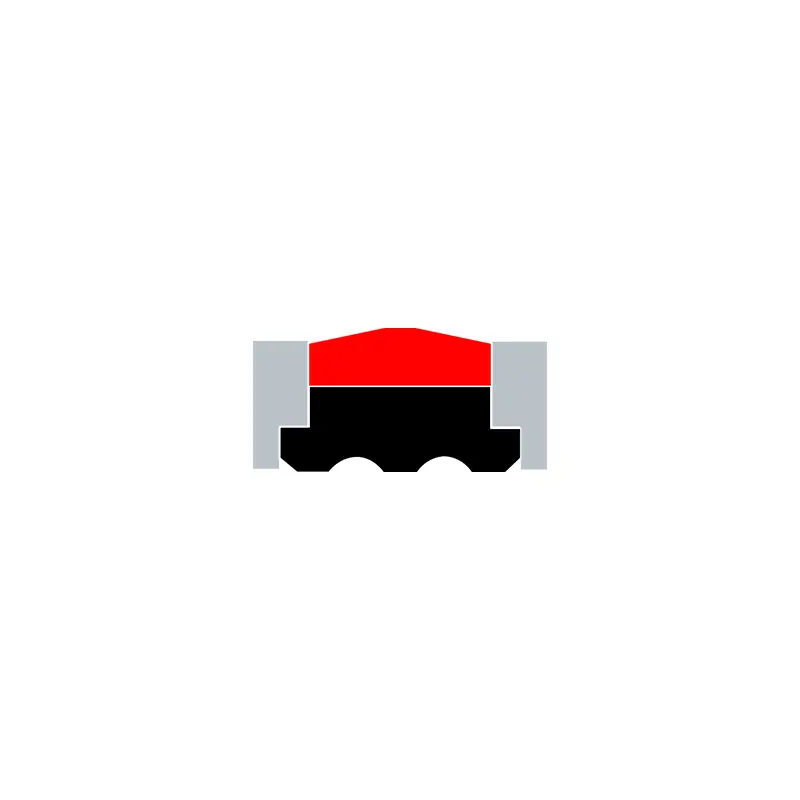

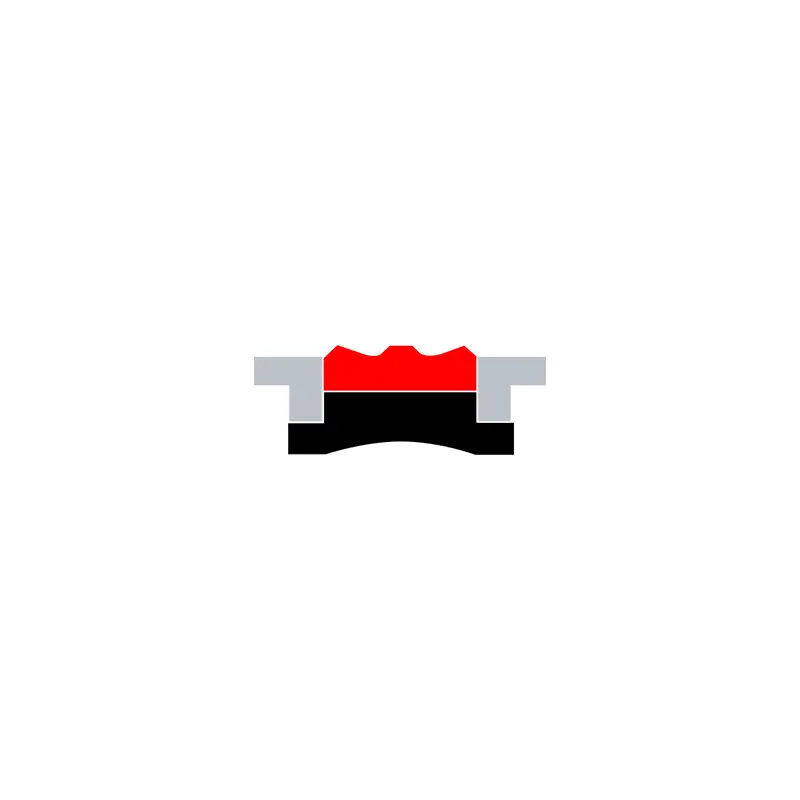

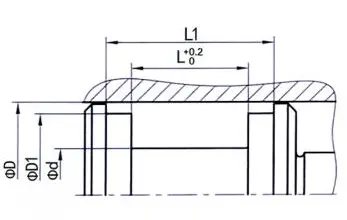

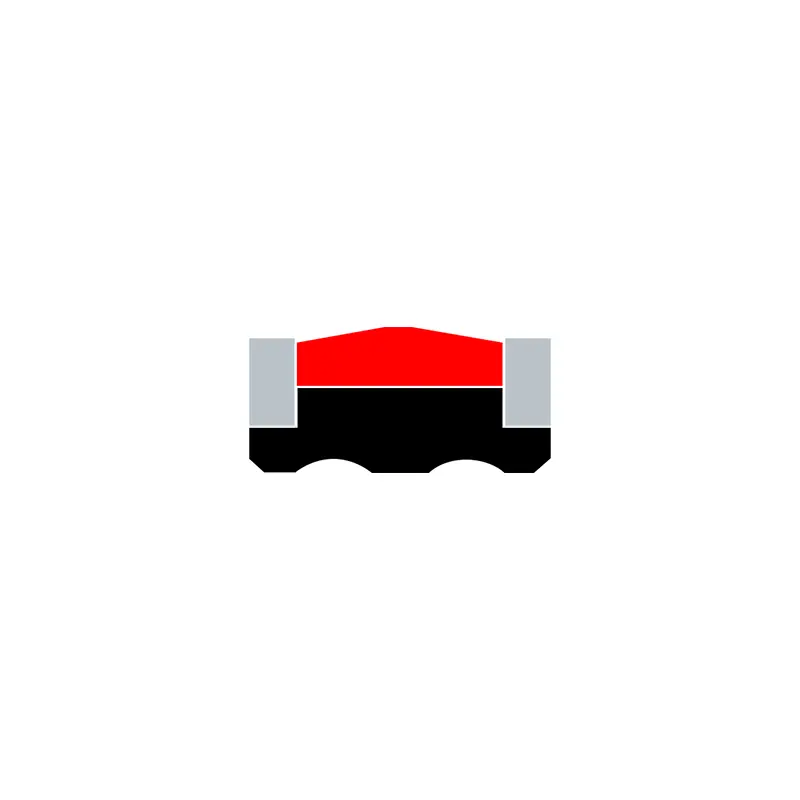

RCK109n
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
Φd1 ...... внатрешен дијаметар
L ...... ширина на жлебот
L1 ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за нарачки
Модел: RCK109N
Големина на жлебот: 100x80x95x25/36
Материјал: RC-PU-H+NBR+POM
Тип на печат: RCK109, RCK117
Главна апликација: градежни машини, земјоделски машини, кранови, стандардни цилиндри
Предности: Одлично статичко и динамично запечатување, нема потреба од дополнителни прстени за водичи, анти-екстракција, структура против дистрибуција, погодна за работни услови со брзи промени во притисокот.
Материјал: Полиуретан, гума, полиуретан, тетрафлуороетилен
|
Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
750 ＞ |
ΦD-40 |
Φd-8 |
40 |
54 |
|||

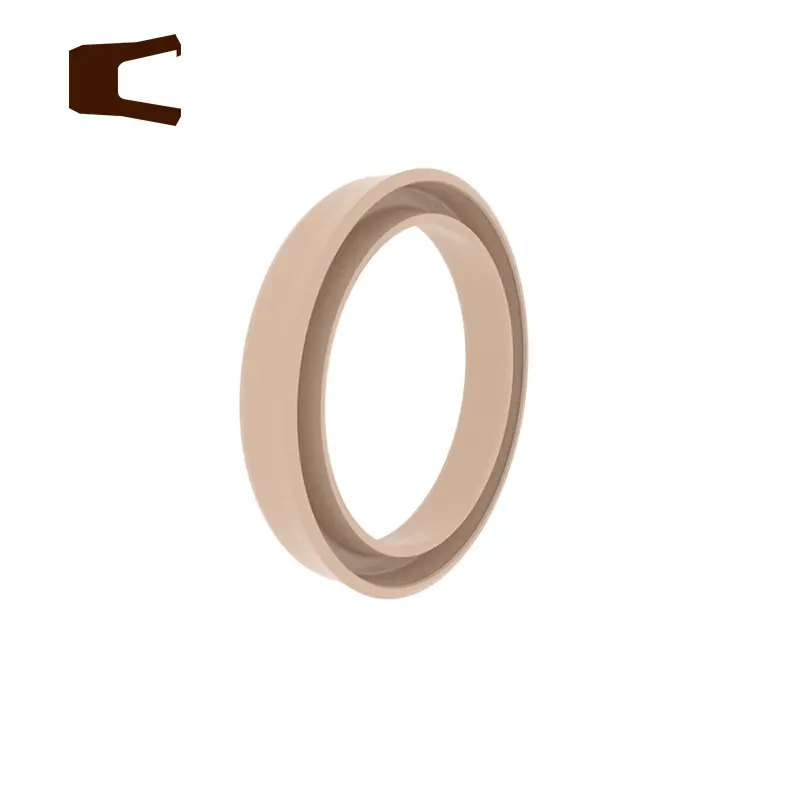

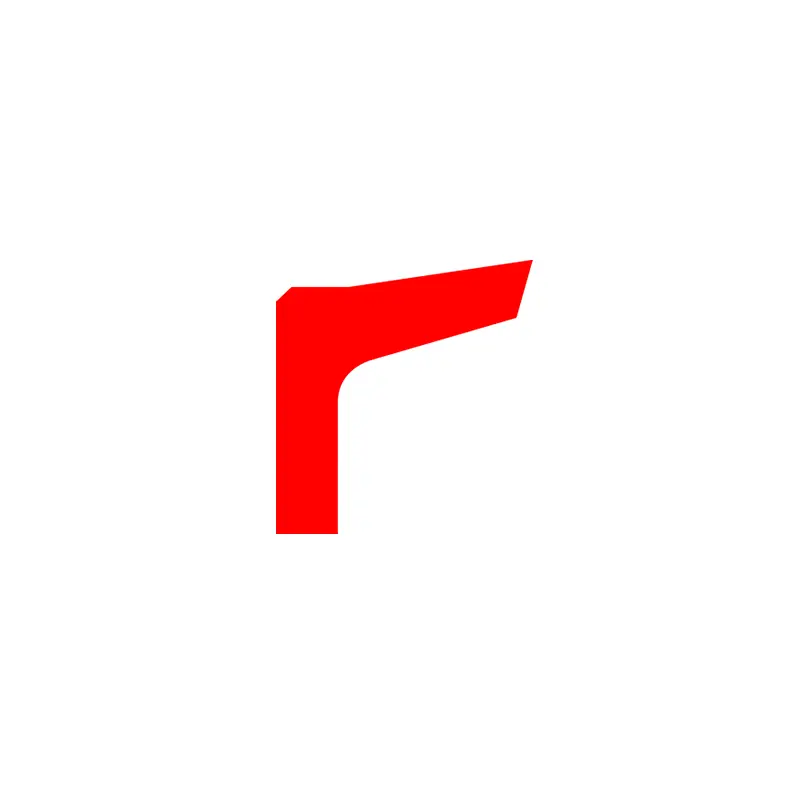

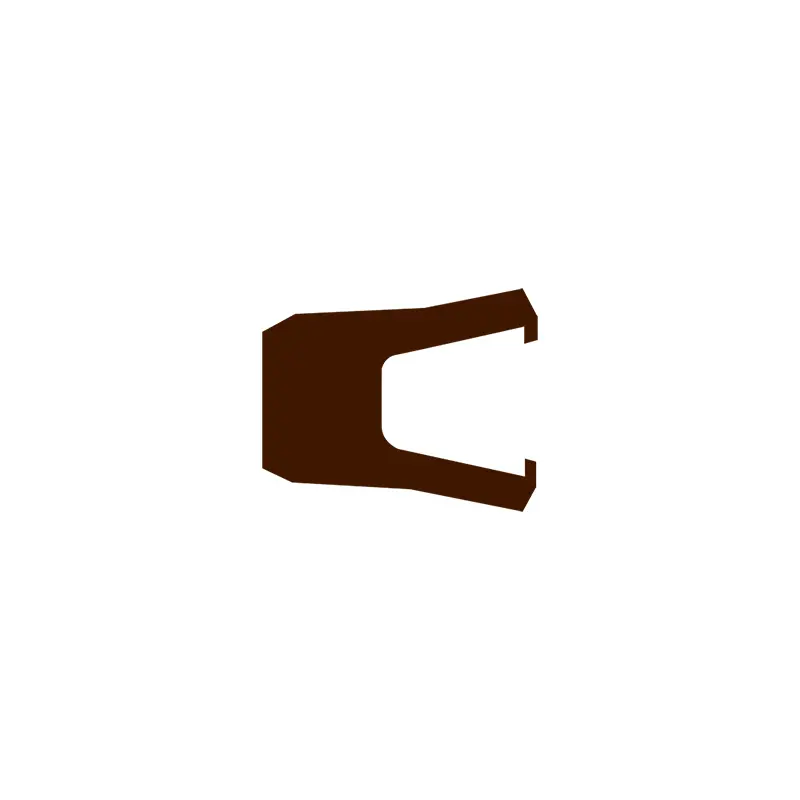

RCK119
Големина на нарачката
Φd ...... надворешен дијаметар
Φd ...... внатрешен дијаметар
L ...... ширина на жлебот
|
Површинска завршница |
R tmax (μm) |
РА (μm) |
|
Лизгачки површински заптивки/полиуретански заптивки Лизгачки површински заптивки на PTFE |
.52,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дното на жлебот Страна на жлебот |
.36.3 ≤15 |
.61.6 ≤3 |
|
Сооднос на должина на поддршка на профилот на ТП |
50%-95% |
|
|
Толеранција |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за нарачки
Модел: RCK119
Големина на жлебот: 100x90.6x7.1
Материјал: ptfe4 + v
Тип на печат: RCK119
Главна апликација: Хемиска индустрија, брзи цилиндри и машини за позиционирање, прехранбена индустрија, фармацевтска индустрија, акумулатори.
Предности: Отпорен на високи температури и разни хемиски медиуми, низок коефициент на триење, без лази, добри карактеристики на суво триење, ниски статички и динамични вредности на триење.
Материјал: ptfe+лисја пролет
|

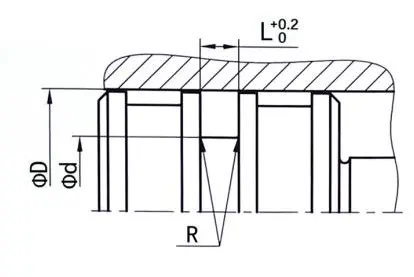

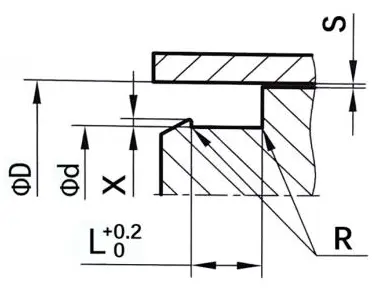

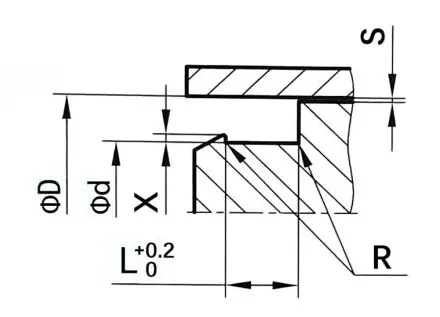

Примери за запечатување на жлеб |
Следниве се стандардни димензии на жлебот (може да се произведат заптивки за прашина од која било големина во опсегот на големината) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Максимален јаз на истиснување s |
|||
|
100bar |
250bar |
400BAR |
||||||||
|
14-24.9 |
Д-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
Д-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
Д-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
Д-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
Д-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
