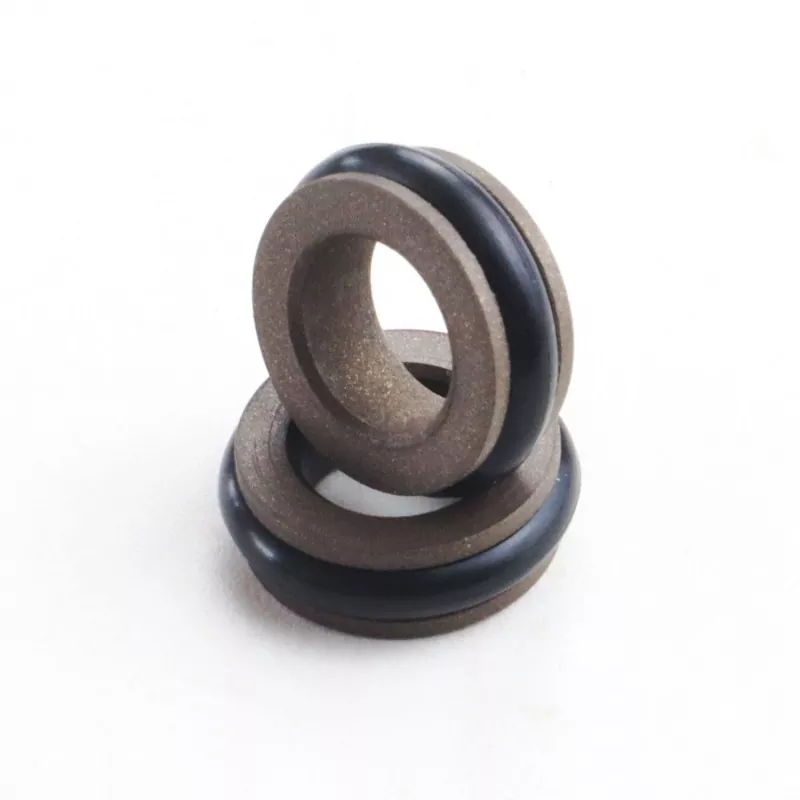

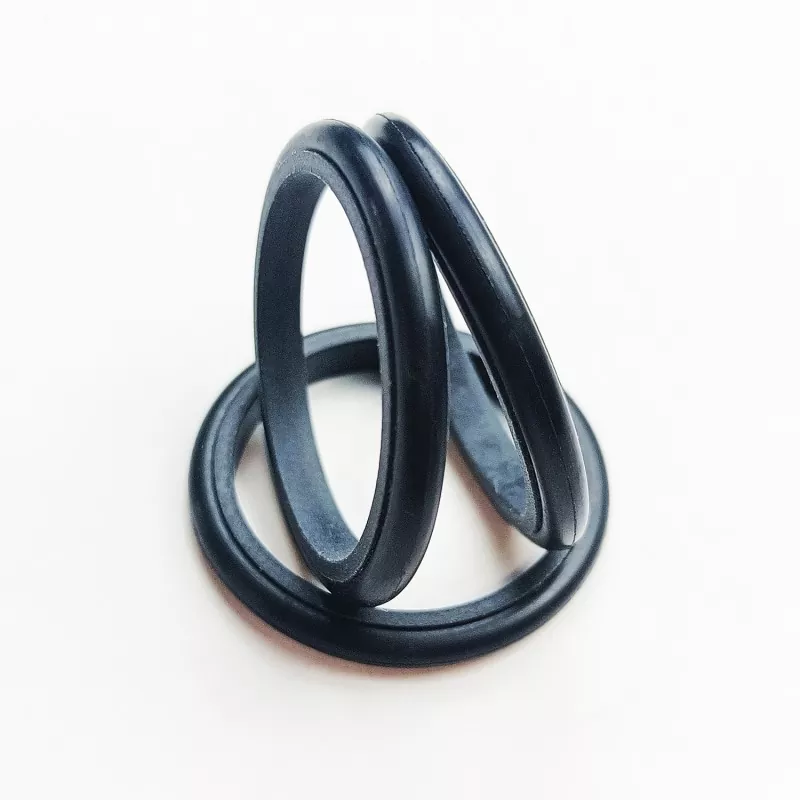

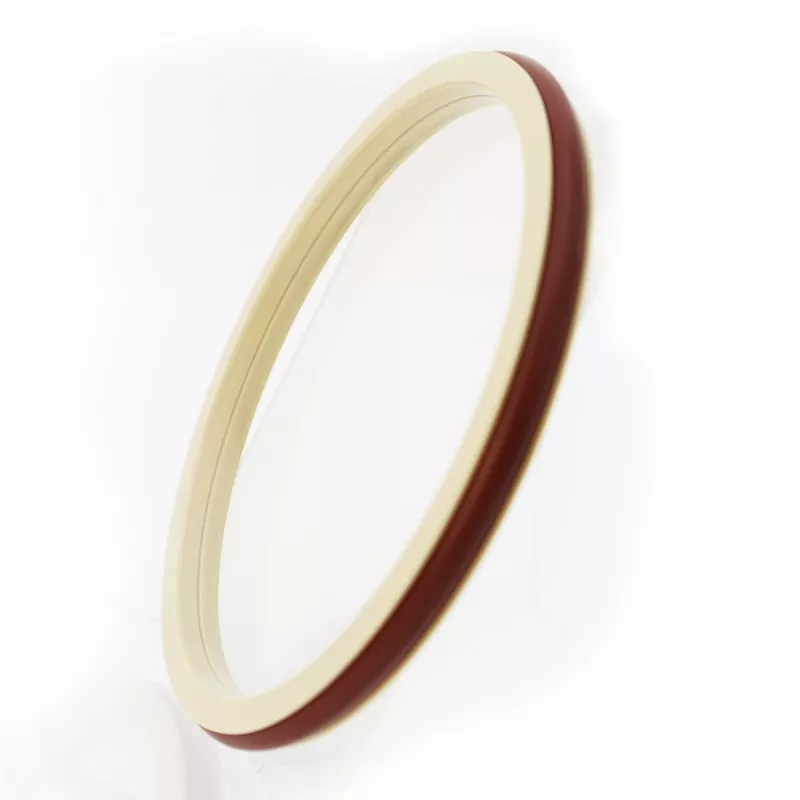

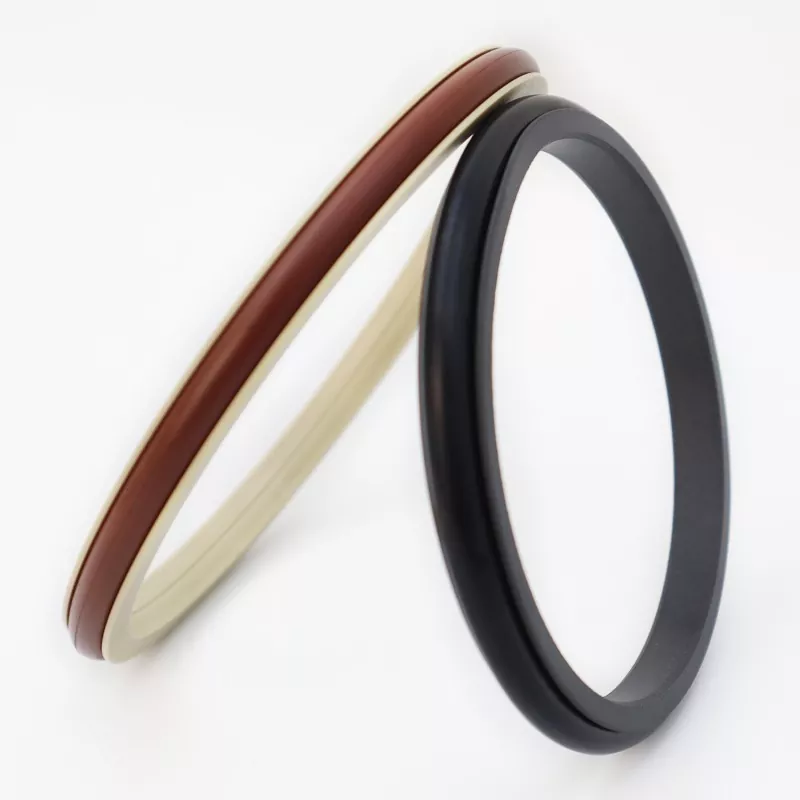

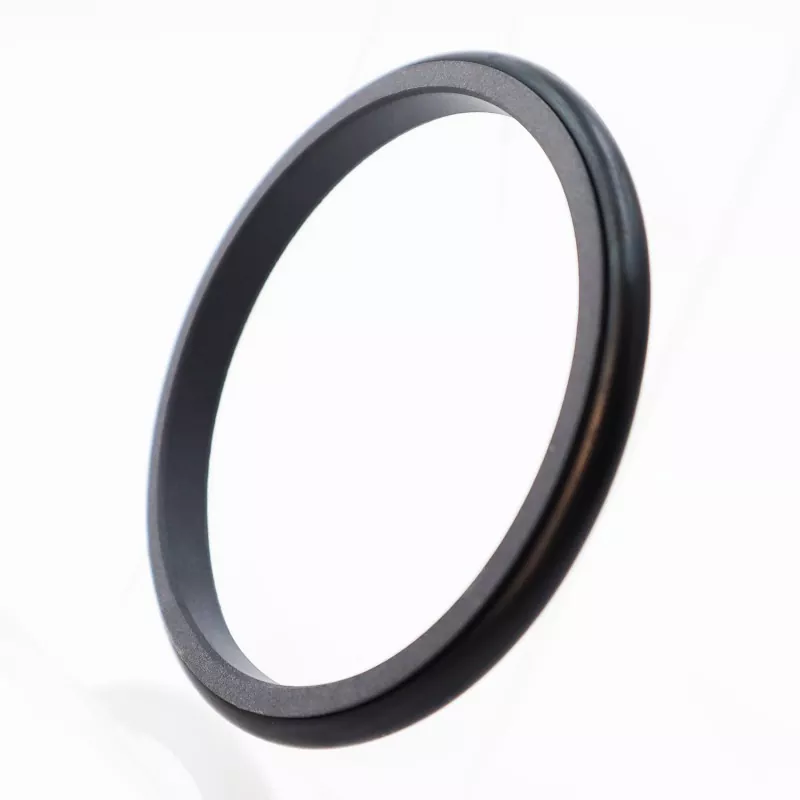

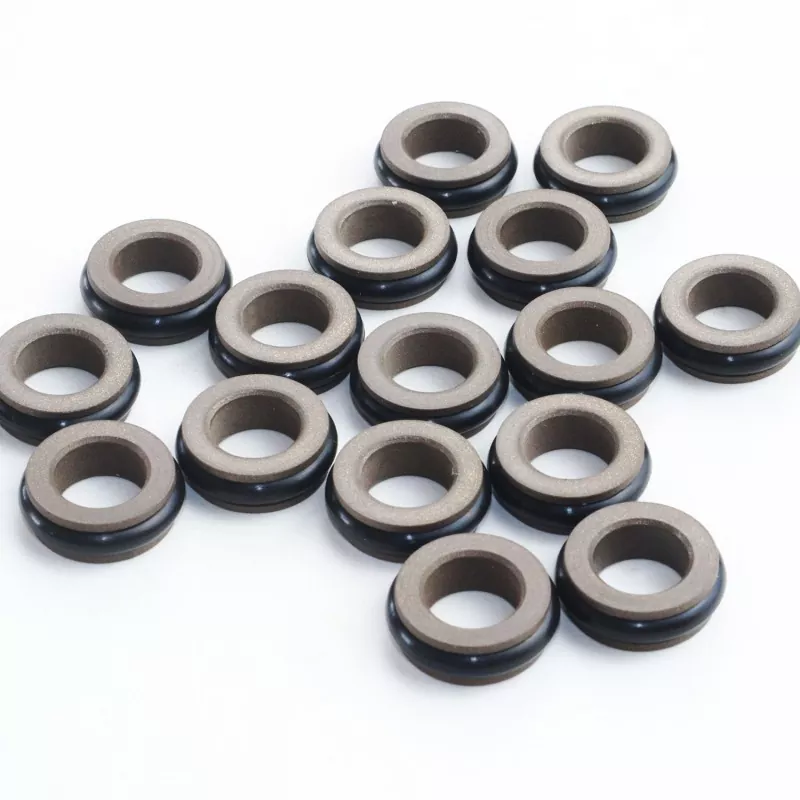

Комбинираната заптивка од тип C се состои од заптивен прстен во облик на C, направен од тефлонски и композитен материјал, и О-прстен. Погоден е за двонасочно запечатување под притисок и при хидраулични и пневматски повратни движења. Достапен е во сериите RC06 и RC07 (компатибилен со О-прстените од серијата GB1235) во зависност од соодветниот О-прстен. Поради дизајнот со тенки усни на заптивниот прстен, тој има добра способност за следење компензација, што резултира со одлични перформанси на запечатување. Симетричната структура на заптивката од типот C овозможува запечатување под двонасочен притисок.
1. Погоден и за хидраулични и за пневматски апликации.
2. Одлични перформанси на запечатување и за апликации со висок и низок притисок.
3. Ниско триење, мал отпор на стартување, непречено функционирање, еднакво динамично и статичко триење и без лази.
4. Долг работен век; погоден за заптивање со подмачкување без масло.
5. Погоден за двонасочно запечатување под притисок.
Екстремните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Медиуми |
|
≤100 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулично масло, огноотпорни течности (HFA/HFB), гас итн. |
|
-20 до +180 (со FKM О-прстен) |
1. Соодветни материјали за О-прстен: RO1 нитрилна бутадиенска гума (NBR), RO2 флуорогума (FKM) итн.
2. Материјал за запечатувачки прстен: Стандарден материјал PTFE3, други опционални материјали вклучуваат PTFE2, PTFE4 и други материјали со високи перформанси.
Нарачување модел RC06-80x89.9x9.2-PTFE3-R01
Модел-прачка Дијаметар x Дијаметар на жлеб x Широчина на жлебот PTFE3 - Модифициран тефлонски материјал Код R01 О-рстен материјал
Може да произведува производи од која било големина наведени во табелата со спецификации.
|

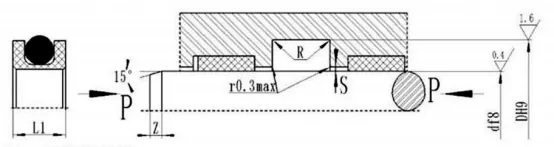

d f8 Стандард RC06 |
d f8 Лесни RC06-Q |
d f8 Тешки RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Макс |
Змин |
d0 |
|
|
＜20MPA |
＜40 MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000-1600 |
107~630,9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000-1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Забелешка: 1. За дијаметри на вратило ≤ 70 mm, се препорачуваат заптивки со отворен жлеб. За вградување на интегрални (затворени) заптивки на жлебови, ве молиме погледнете го упатството за инсталација.
2. За притисок > 40 MPa, површината на коренот Smax на заптивката треба да користи толеранција на вклопување H8/f8.
Соодветен О-прстен GB1235 Може да произведува производи од која било големина наведени во табелата со спецификации.
|
Опсег на дијаметар на вратило d f8 |
Дијаметар на жлебот D H9 |
Ширина на ровот L+0,2 |
Висина на печат L1 |
Заоблени агли Rmax |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на жица со О-прстен d0 |
|
|
＜20MPA |
＜40 MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155-1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Пример за нарачка RC07—80*90.4*9.8-PTFE3-R01
