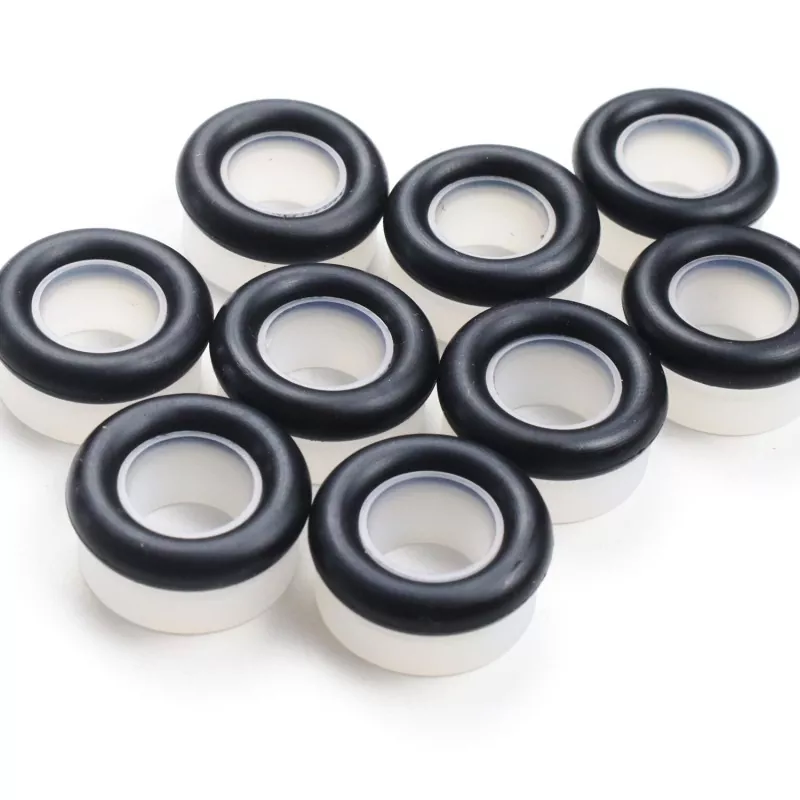

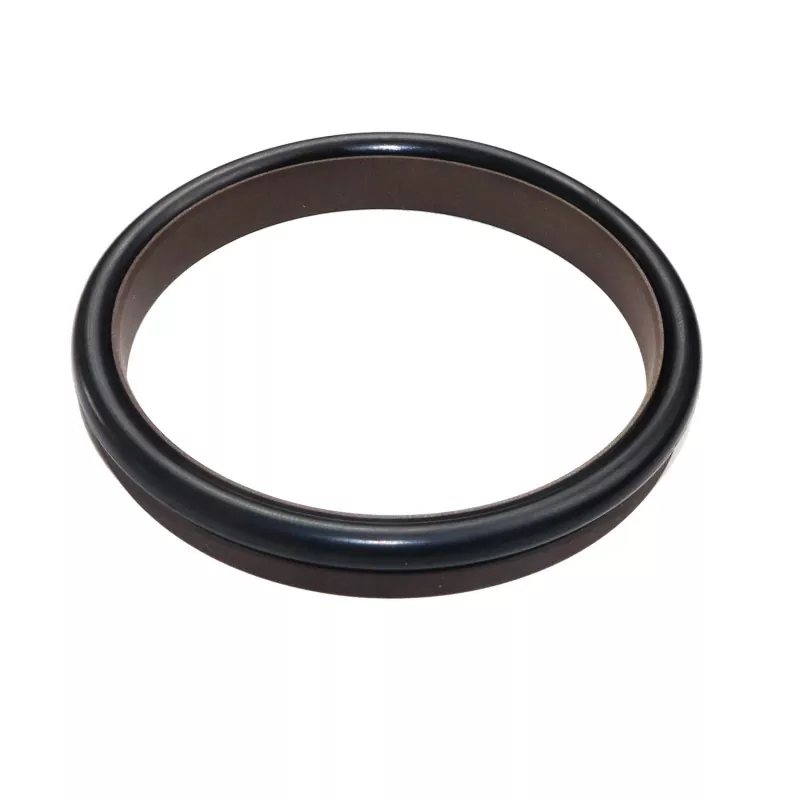

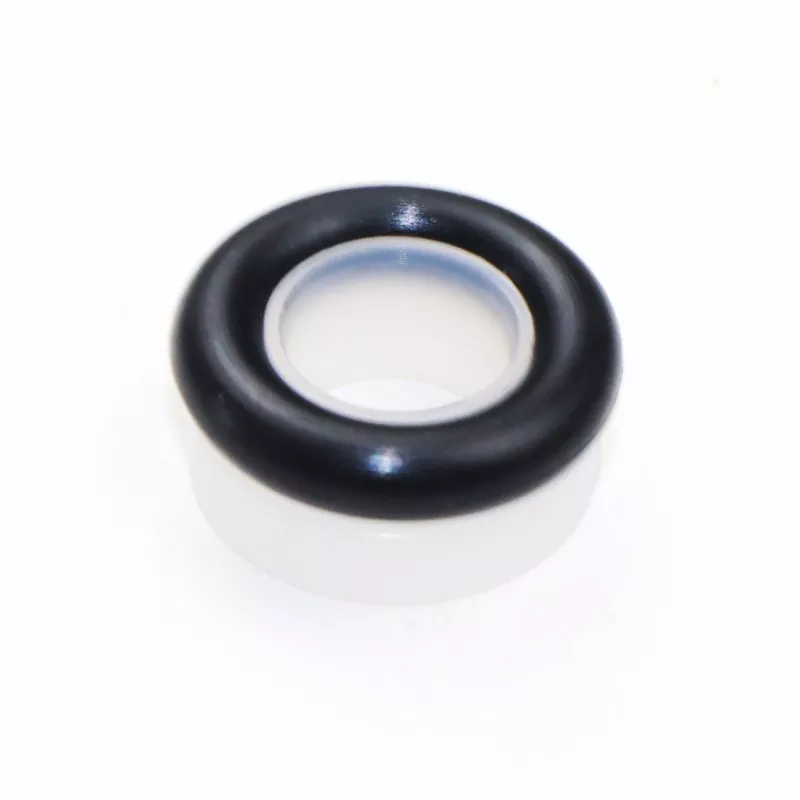

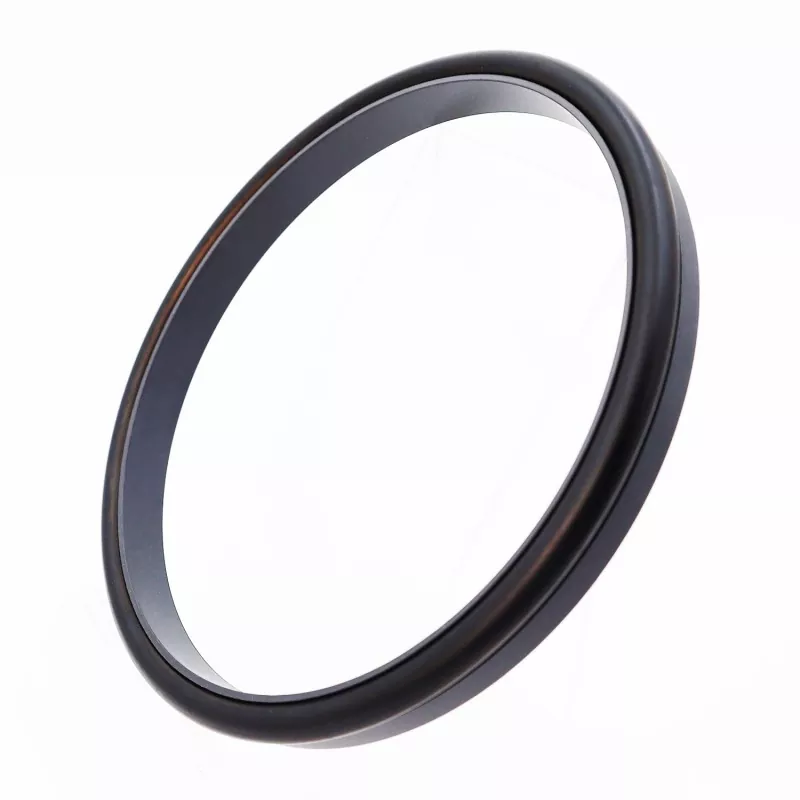

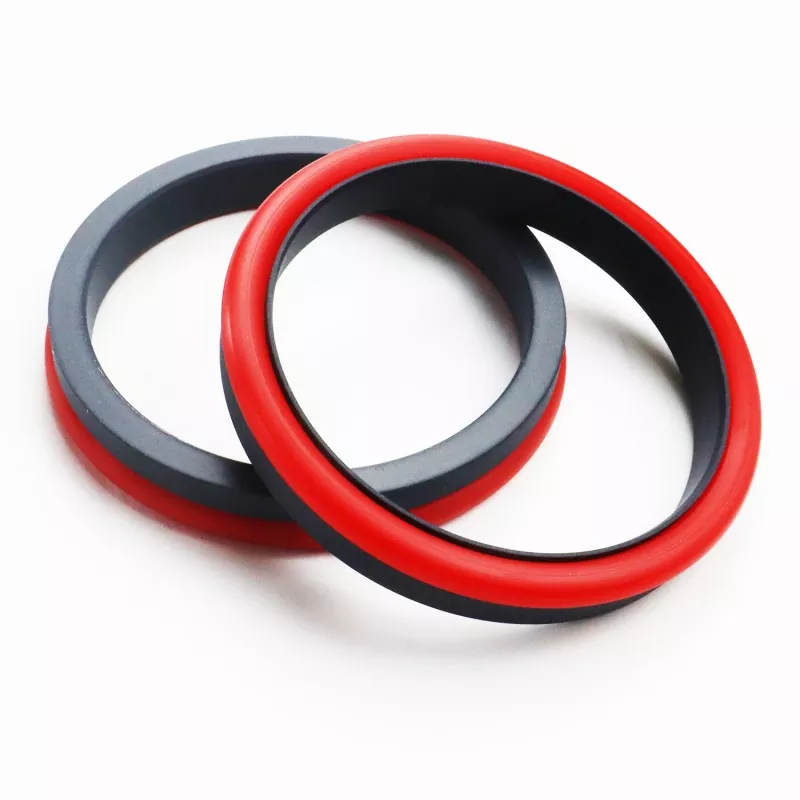

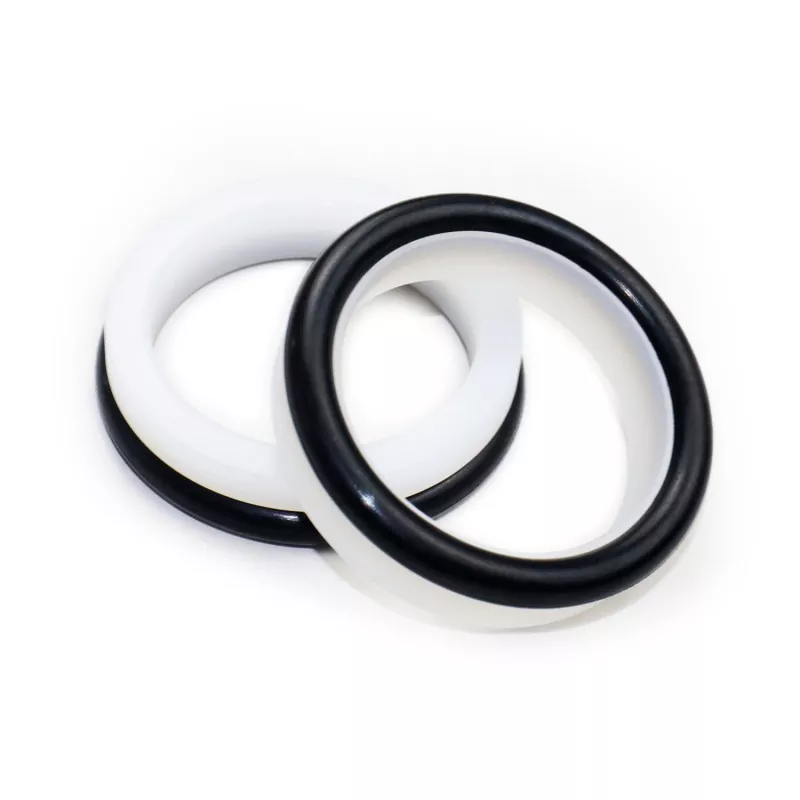

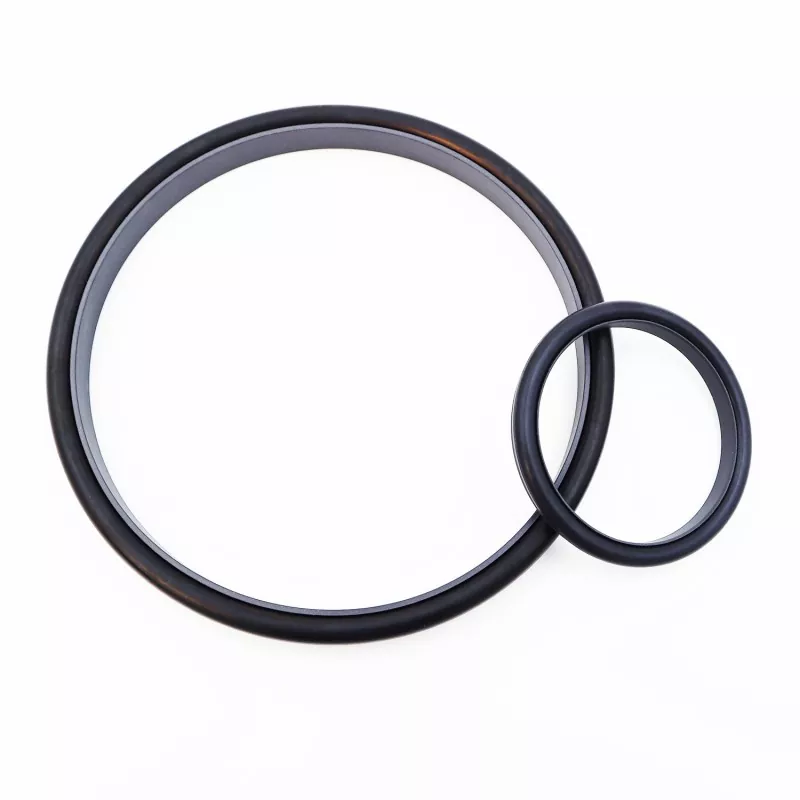

Зајакната комбинирана заптивка со прав агол (заптивка со ултра висок притисок/хидрауличен притисок) се состои од засилен заптивен прстен со прав агол направен од тефлонски и неговите композитни материјали, и О-прстен. Погоден е за еднонасочно запечатување при хидраулично клипно движење.
Во зависност од видот на употребениот О-прстен, тој е достапен во сериите RC08 и RC09 (компатибилен со О-прстените од серијата GB1235). Поради оптимизираниот дизајн на дебелината на заптивниот прстен, тој добро функционира дури и при притисок на вода или други медиуми со низок вискозитет.
Структурниот дизајн на засилениот заптивен прстен, исто така, ја подобрува отпорноста на заптивката на висок и ултра-висок притисок. Генерално не е погоден за вградување во затворени жлебови.
1. Ниско триење, мал отпор на стартување, непречено движење, еднакво динамично и статичко триење, без лази.
2. Долг работен век, погоден за запечатување со подмачкување без масло.
3. Погоден за запечатување медиуми под висок притисок, ултра висок притисок и низок вискозитет како што е водата.
Екстремните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Медиуми |
|
≤200 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулично масло, огноотпорни течности (HFA/HFB), гас итн. |
|
-20 до +200 (со FKM О-прстен) |
1. Соодветни материјали за О-прстен: R01 нитрилна бутадиенска гума (NBR), RO2 флуорогума (FKM), итн.
2. Материјал за запечатувачки прстен: Стандарден материјал PTFE3, други опционални материјали вклучуваат PTFE2, PTFE4 и други материјали со високи перформанси.
Модел за нарачка RC08—80x90.2x11.2—PTFE3—R01 Дијаметар на шипка на модел x Дијаметар на жлеб x Ширина на жлеб-шифра на материјалот

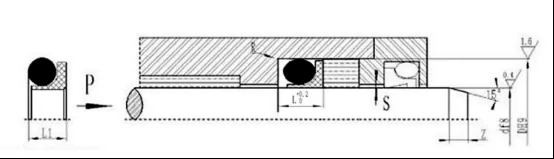

RC08 Табела со спецификации и параметри
Може да произведува производи од која било големина наведени во табелата со спецификации
|
Стандарден df8 RCO8 |
Лесно оптоварување df8 RCO8-Q |
Тешко оптоварување df8 RC08-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот Л+0,2 |
Висина на печат L1 |
Заоблени агли Rmax |
Радијален клиренс Smax |
Chamfer Змин |
Дијаметар на жица со О-прстен гO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000-1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Забелешка:1. Ве молиме консултирајте се со нашата компанија доколку е потребен систем со затворени жлебови.
2. Притисок > 60MPa, толеранција на одговарање на коренот H8/f8, заптивка со ултра висок притисок Smax < 0,05.
