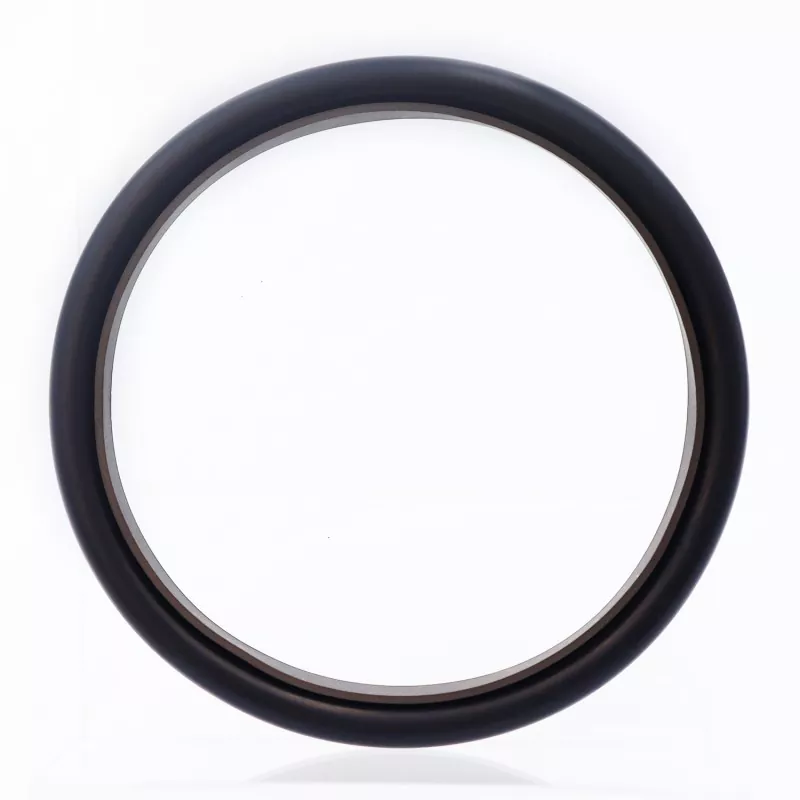

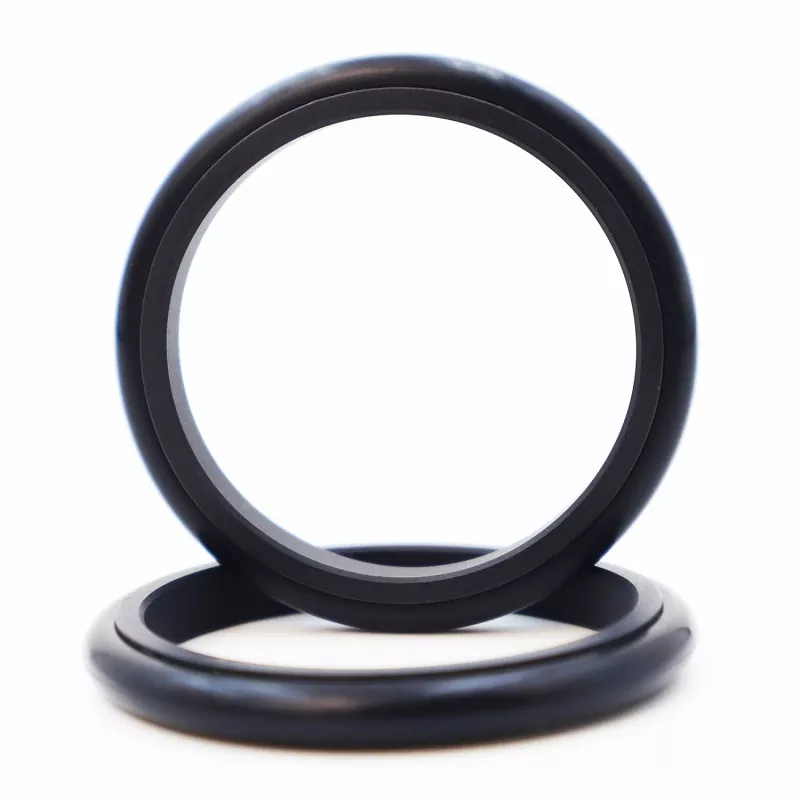

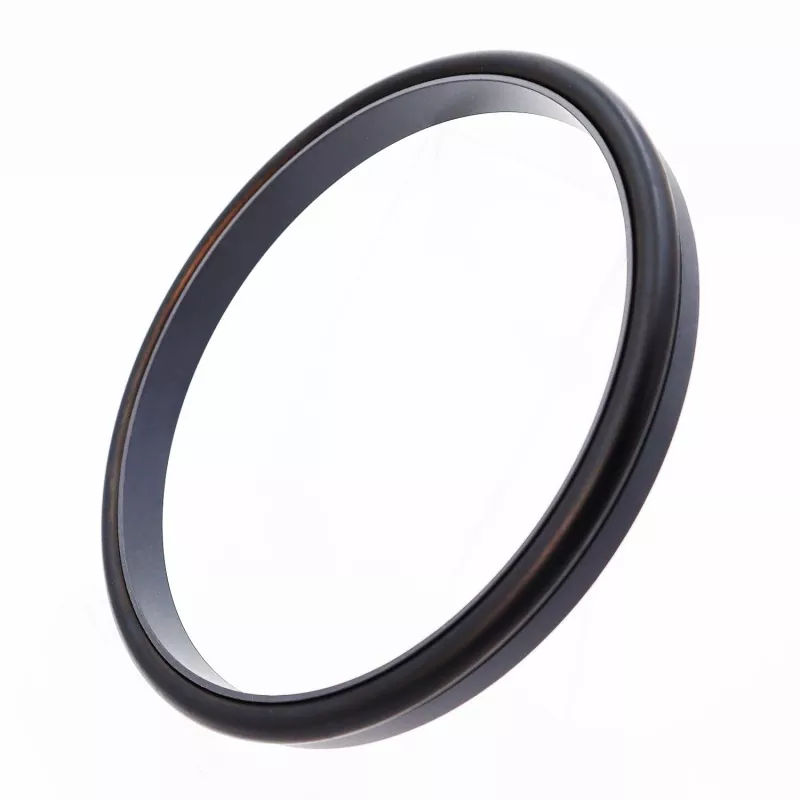

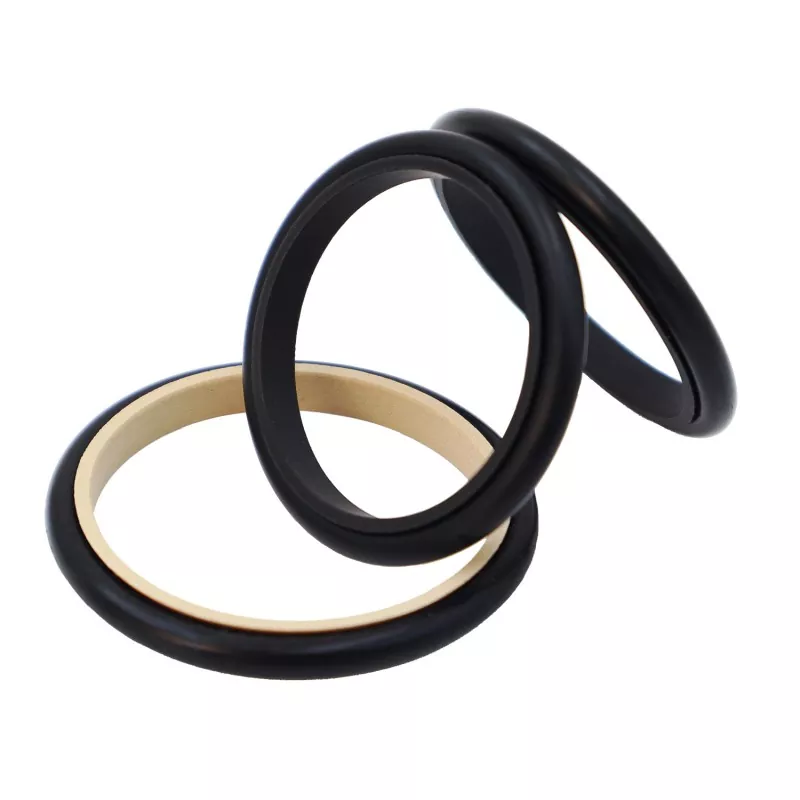

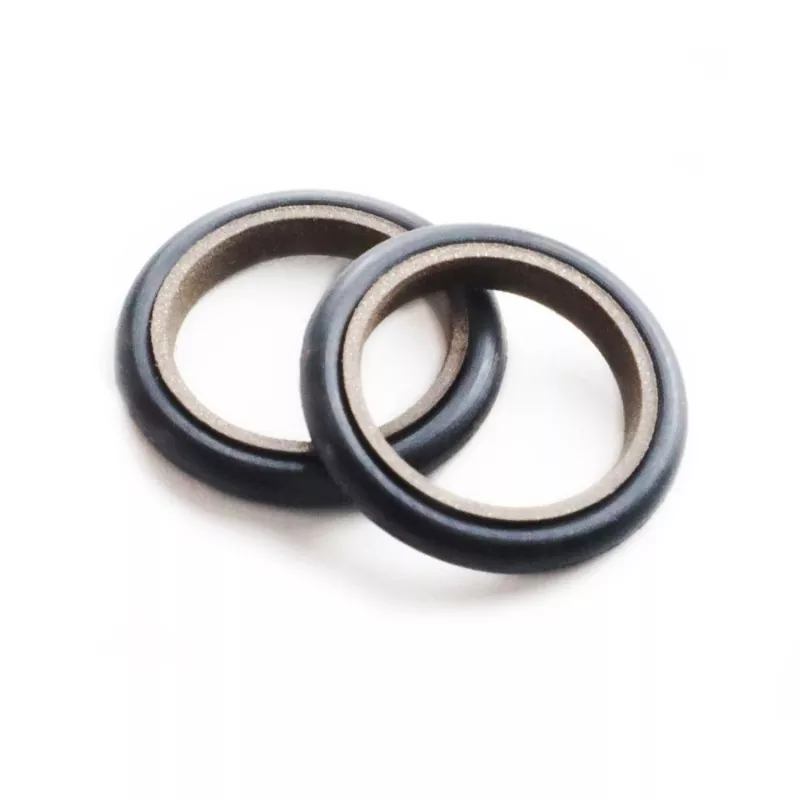

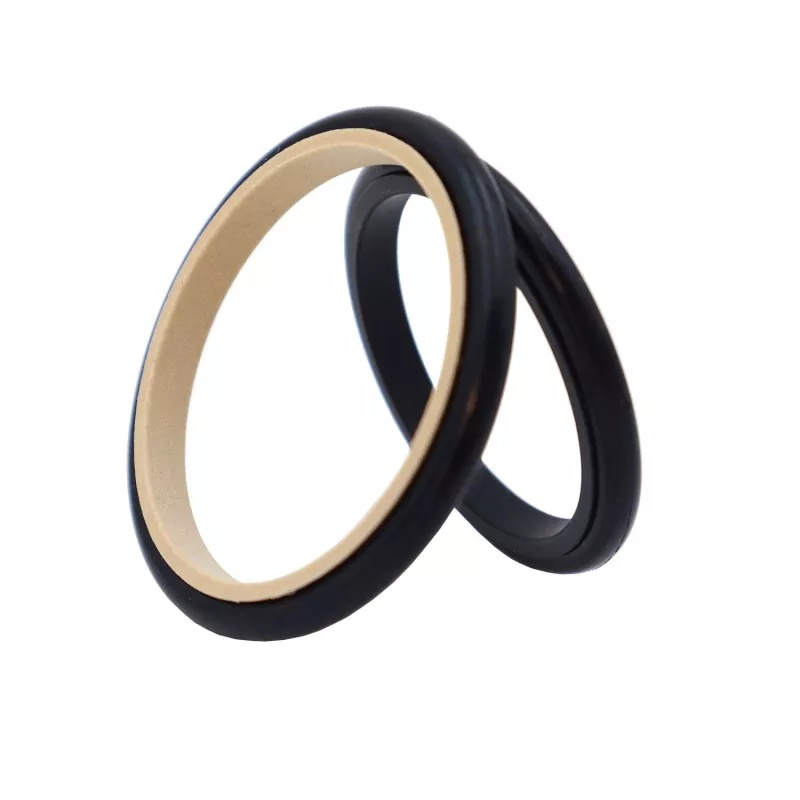

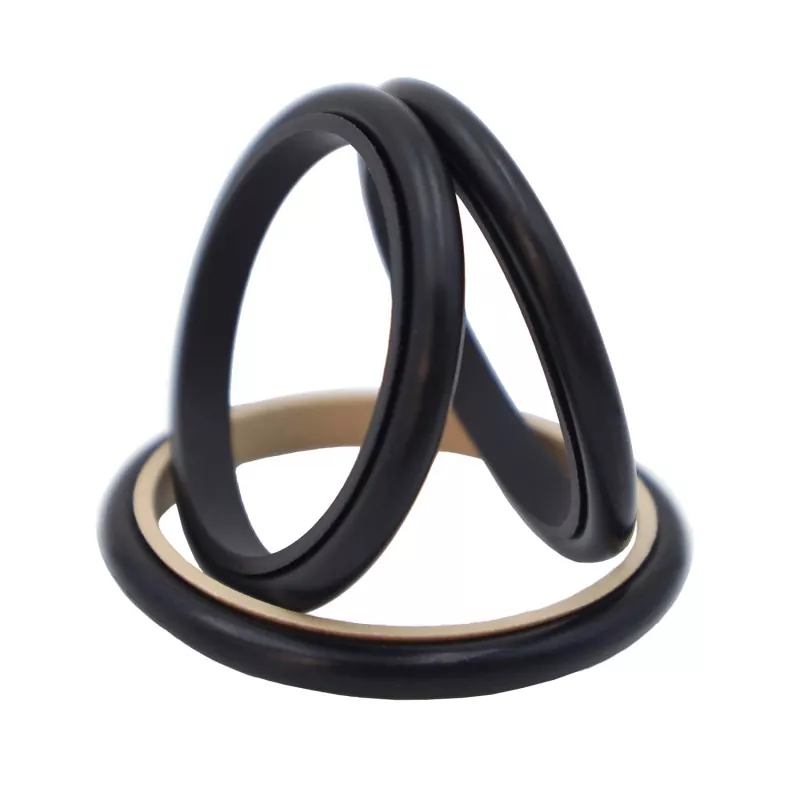

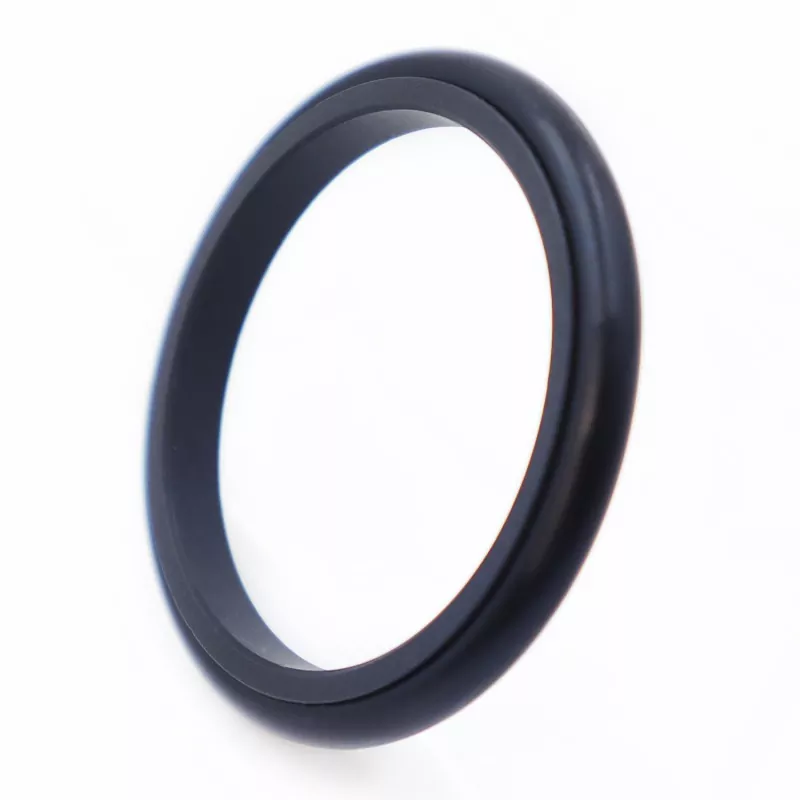

Комбинираната заптивка на капачиња се состои од заптивка во облик на тефлонски капаче и гумен О-прстен, дизајниран за двонасочно запечатување под притисок во хидраулични и пневматски клипни апликации. О-прстенот обезбедува радијална сила и го компензира абењето на заптивниот прстен; заптивниот прстен се одликува со дизајн со тенки усни кој нуди одлични можности за компензација за следење, што резултира со супериорни перформанси на запечатување. Компатибилен е со стандардните жлебови за прстени GB1235. За дијаметри на шипки помали од 30 mm, треба да се користи дизајн на жлебови од типот на поделен (отворен).
Оваа заптивка е погодна и за хидраулични и за пневматски работни услови и поддржува двонасочно запечатување под притисок. Нуди предности како што се ниско триење, минимална отпорност на отцепување, непречено функционирање без лизгање, соодветност за подмачкување без масло и долг работен век. Потребен е минимален простор за инсталација и овозможува лесно расклопување и одржување.
Забелешка за избор: За апликации со дијаметар на шипки од 30 mm или помал, се препорачува употреба на жлеб од типот на расцеп (отворен) за монтирање.
1. Погоден и за хидраулични и за пневматски апликации; поддржува двонасочно запечатување под притисок.
2. Ниско триење, минимален отпор на отцепување и непречено движење; еднакво динамично и статичко триење; без стап-лизга.
3. Долг работен век; погоден за апликации за подмачкување без масло.
4. Компактен дизајн; лесна инсталација и одржување.
Граничните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Медиуми |
|
≤20 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулично масло на база на минерали, огноотпорни течности (HFA/HFB), гасови итн. |
|
-20 до +180 (со FKM О-прстен) |
1. Материјалите за придружниот О-прстен вклучуваат: R01 Nitrile Rubber (NBR), R02 Fluororrubber (FKM) итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE3; алтернативни материјали вклучуваат PTFE1, PTFE2 и PTFE4.
Модел на нарачка: RC13—80-PTFE3—R01 или SPNC-80-PTFE3—R01
RC13/SPNC - Модел 80 - Дијаметар на вратило dPTFE3 - Шифра на тефлонски материјал R01 - О-прстен материјал за код
Производите може да се произведуваат во која било големина наведена во табелата со спецификации.
|

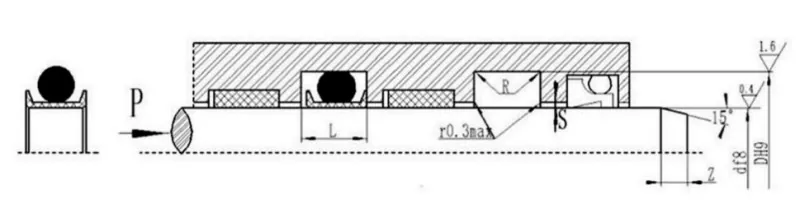

Опсег на дијаметар на вратило d f8 |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0,2 |
Радиус на аголот Rmax |
Радијален клиренс Макс |
Chamfer Змин |
Дијаметар на жица со О-прстен d0 |
|
|
За хидраулични апликации |
За пневматски и хидраулични апликации со ниско триење |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10-22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22-50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48-150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150-1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
