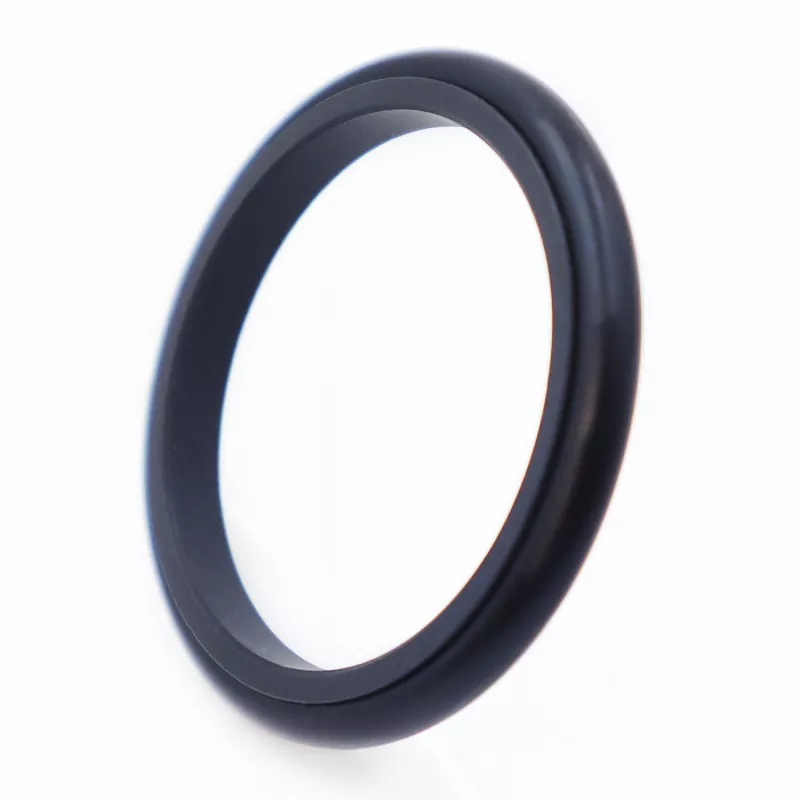

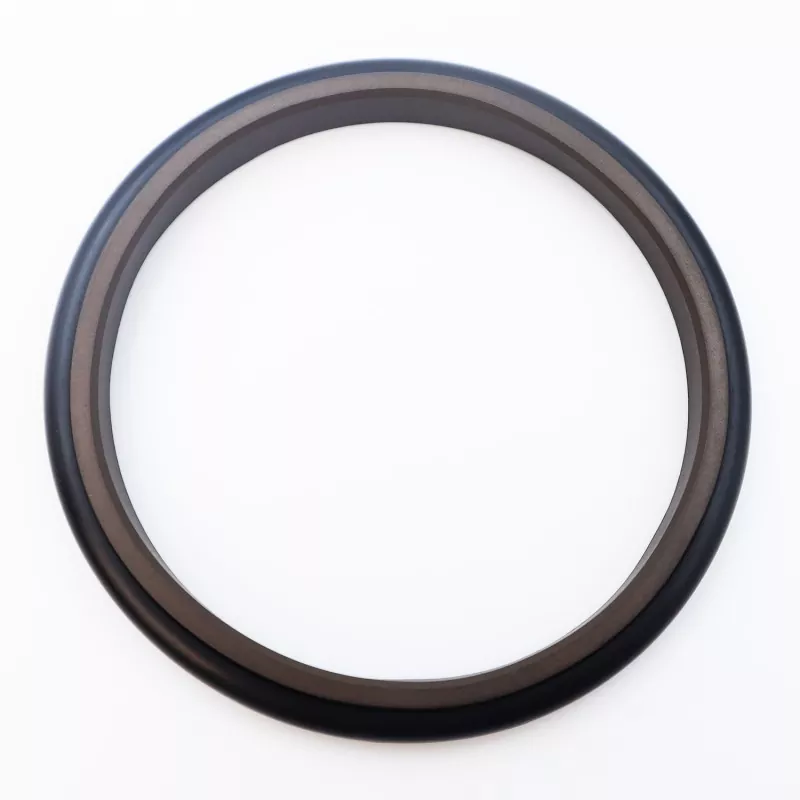

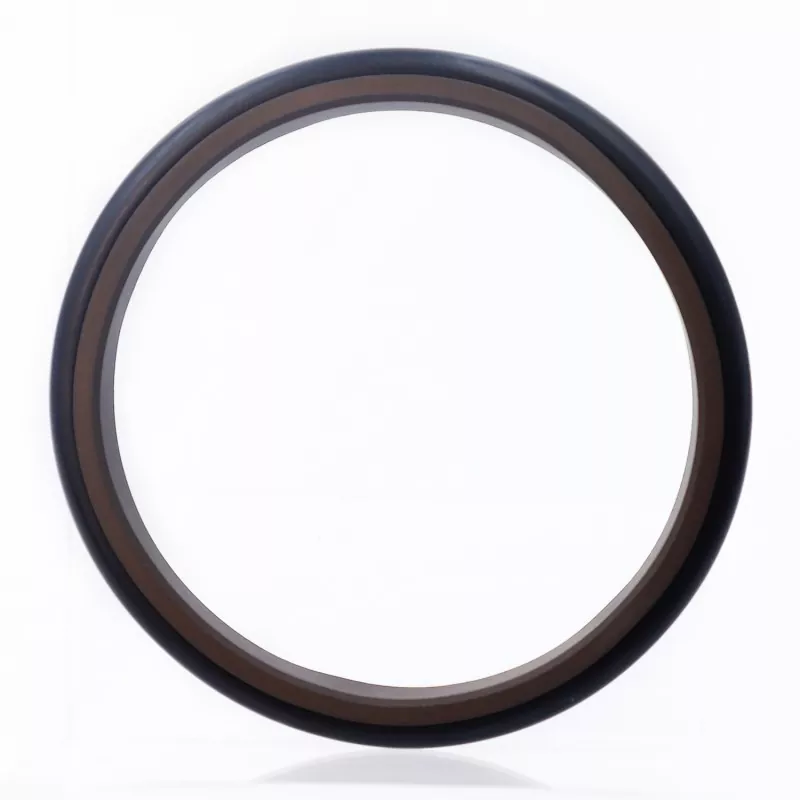

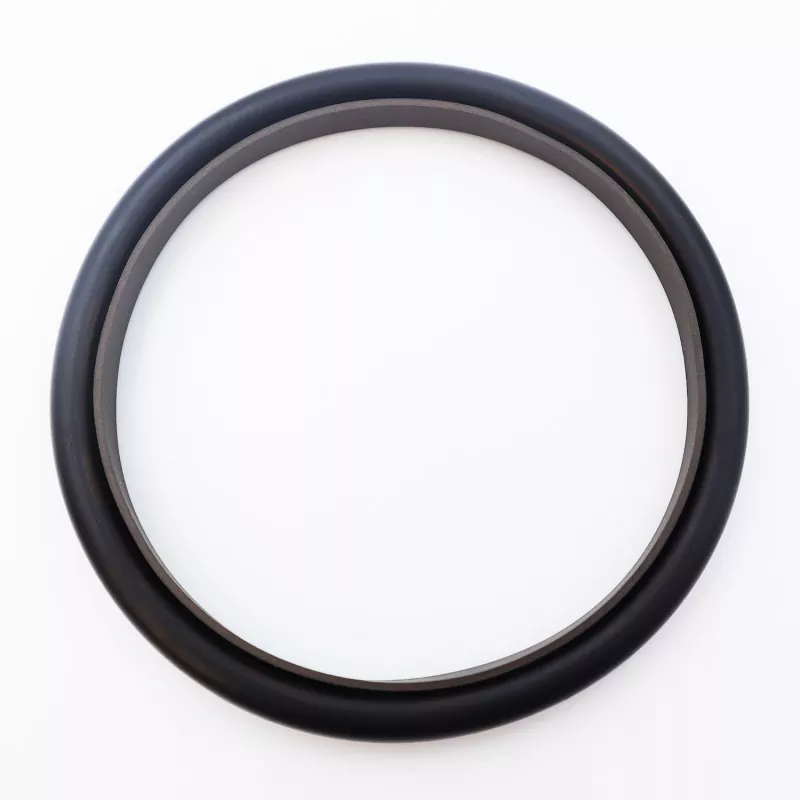

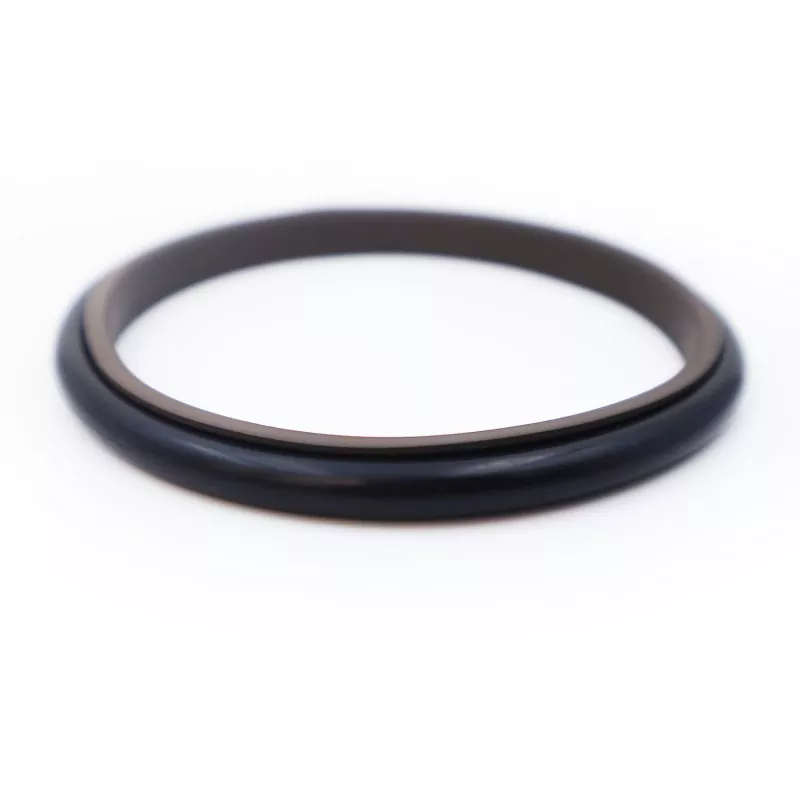

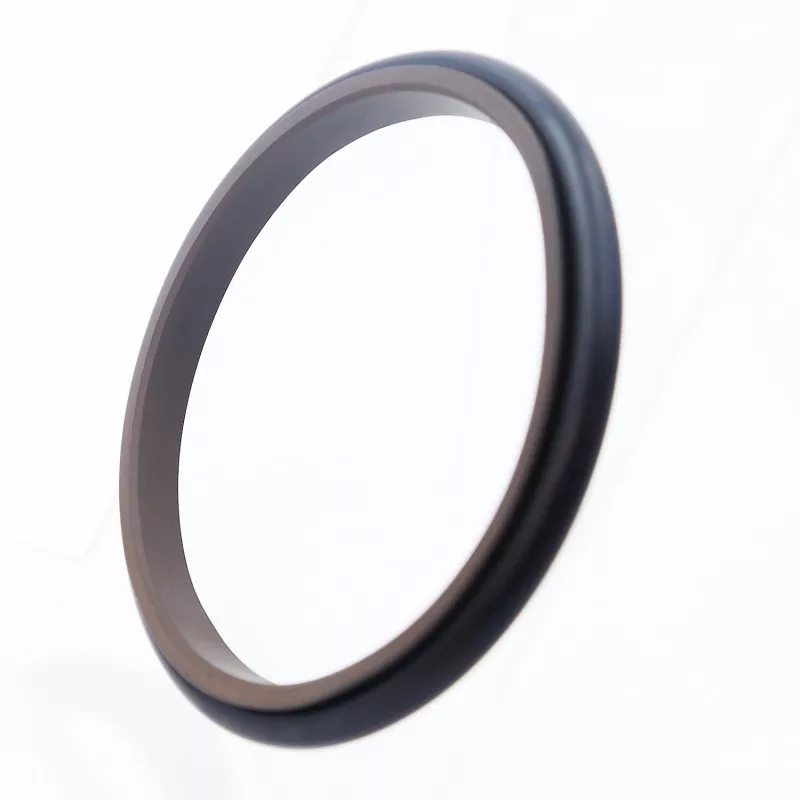

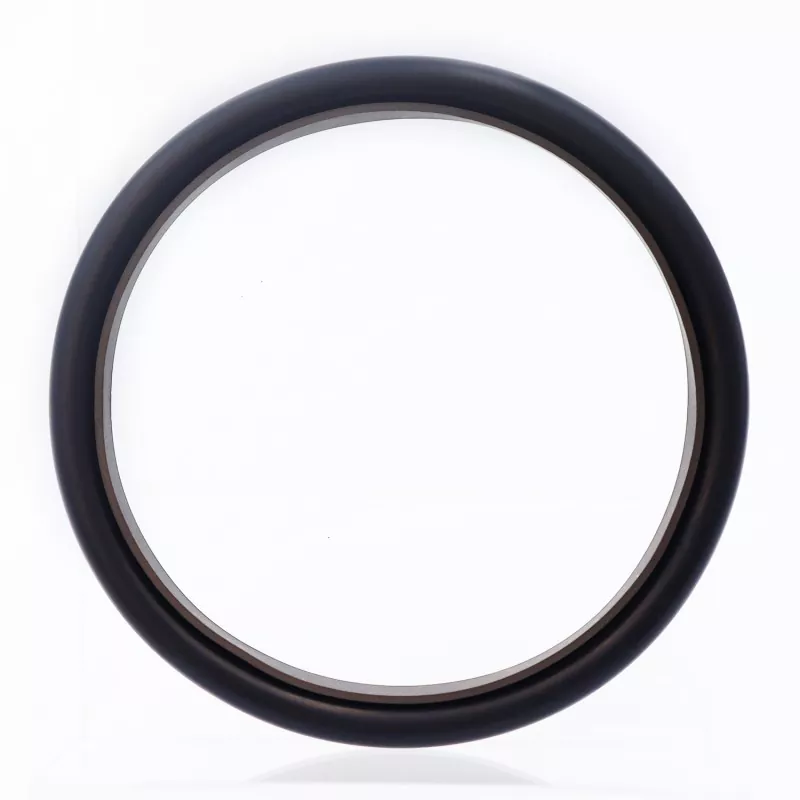

Комбинираната заптивка на триаголник се состои од триаголен тефлонски заптивен прстен и гумен О-прстен; тој е дизајниран за еднократно запечатување под притисок во хидраулични и пневматски клипни апликации. О-прстенот обезбедува радијална сила и го компензира абењето на заптивниот прстен. Благодарение на дизајнот со тенки усни на заптивниот прстен, тој нуди одлична компензација за следење и перформанси на запечатување. За дијаметри на шипки помали од 30 mm, треба да се користи дизајн на жлеб со поделен (отворен тип).
1. Погоден и за хидраулични и за пневматски апликации;
2. Ниско триење, низок отпор на отцепување, непречено движење, еднакво динамично и статичко триење и без лизгање на стап;
3. Долг работен век; погоден за апликации за подмачкување без масло;
4. Компактен дизајн; лесен за инсталирање и одржување;
Граничните вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина m/s |
Медиуми |
|
≤20 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулични масла на база на минерали, огноотпорни течности (HFA/HFB), гасови итн. |
|
-20 до +180 (со FKM О-прстен) |
1. Компатибилните материјали за О-прстен вклучуваат: R01 Nitrile Rubber (NBR), R02 Fluororrubber (FKM) итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE3; алтернативни материјали вклучуваат PTFE1, PTFE2 и PTFE4.
Модел на нарачка: RC14—80—PTFE3—R01
RC14 – Модел 80 – Дијаметар на вратило d – Тефлонски (материјален код R01) – О-прстен материјал за код
Производите може да се произведуваат во која било големина наведена во табелата со спецификации.
|

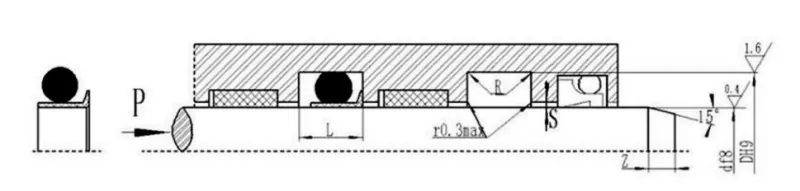

Опсег на дијаметар на вратило d f8 |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0,2 |
Радиус на аголот Rmax |
Радијален клиренс S |
Chamfer Z |
Дијаметар на жица со О-прстен направи |
|
8-17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18-39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109-1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Забелешка: За дијаметри на вратило ≤30 mm, се препорачува употреба на отворени жлебови.
