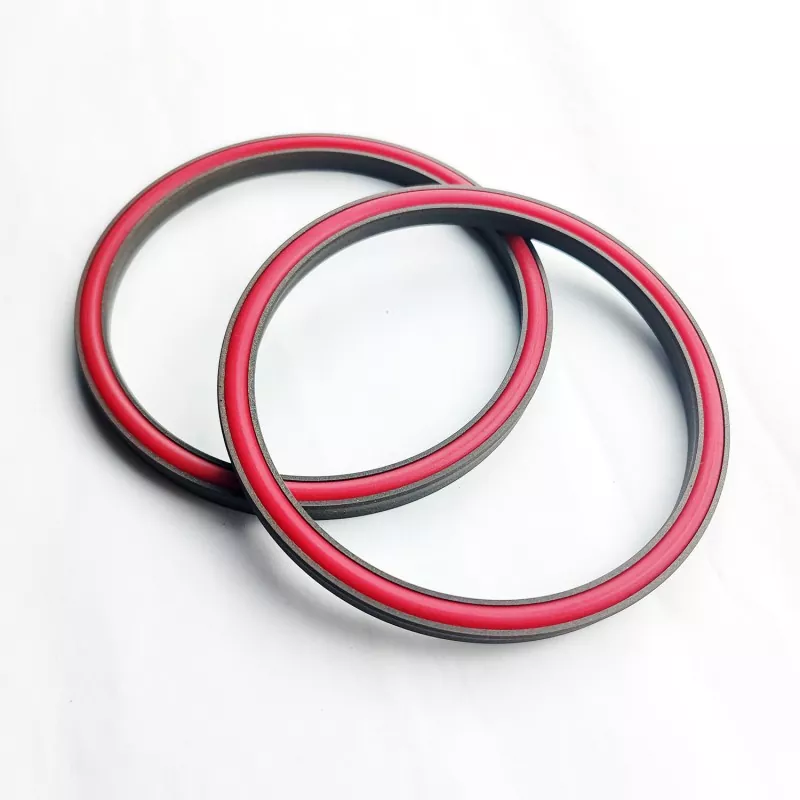

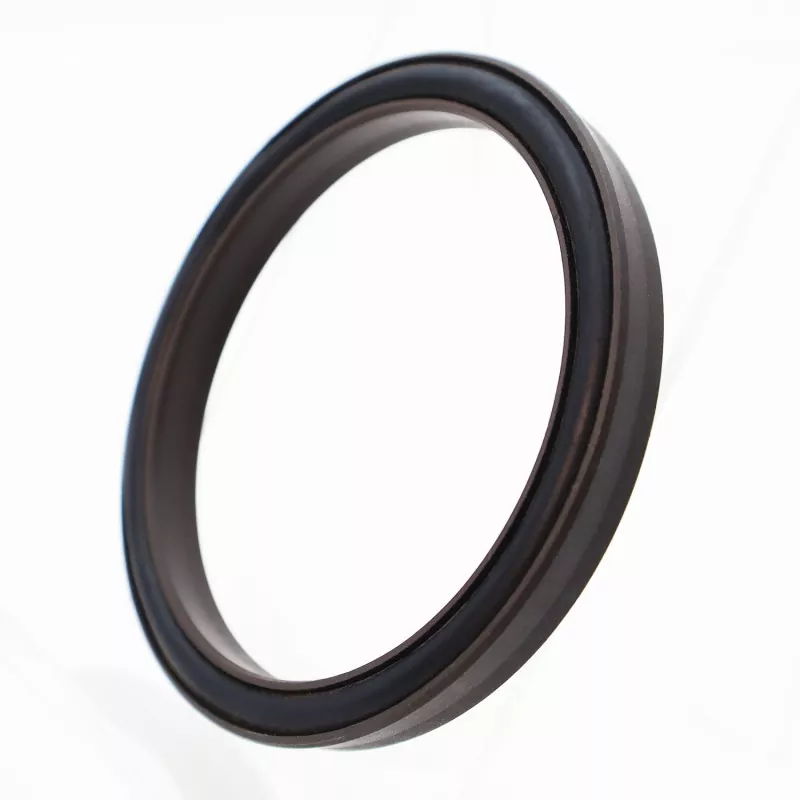

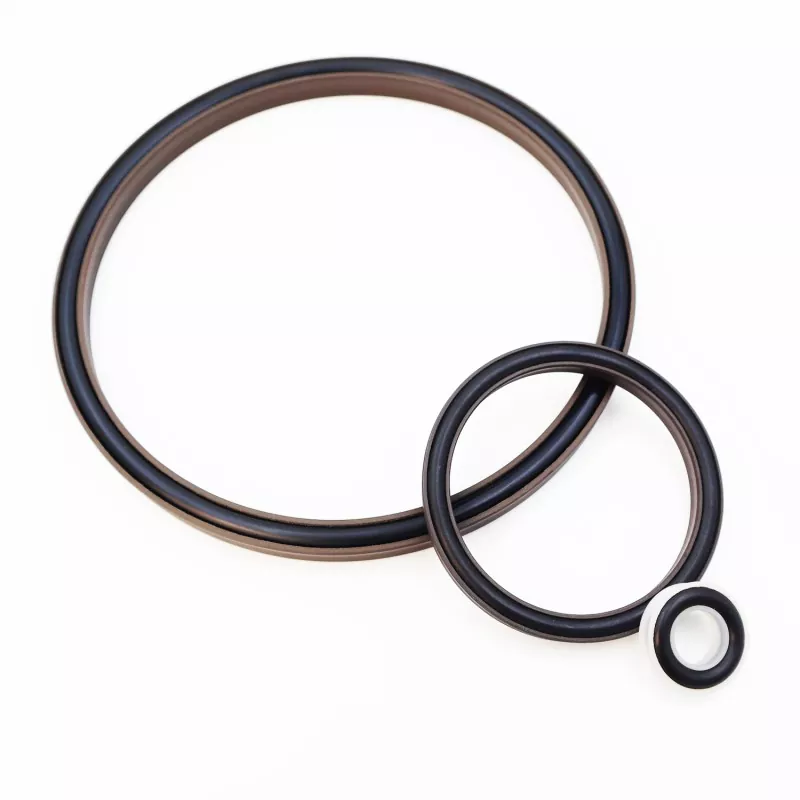

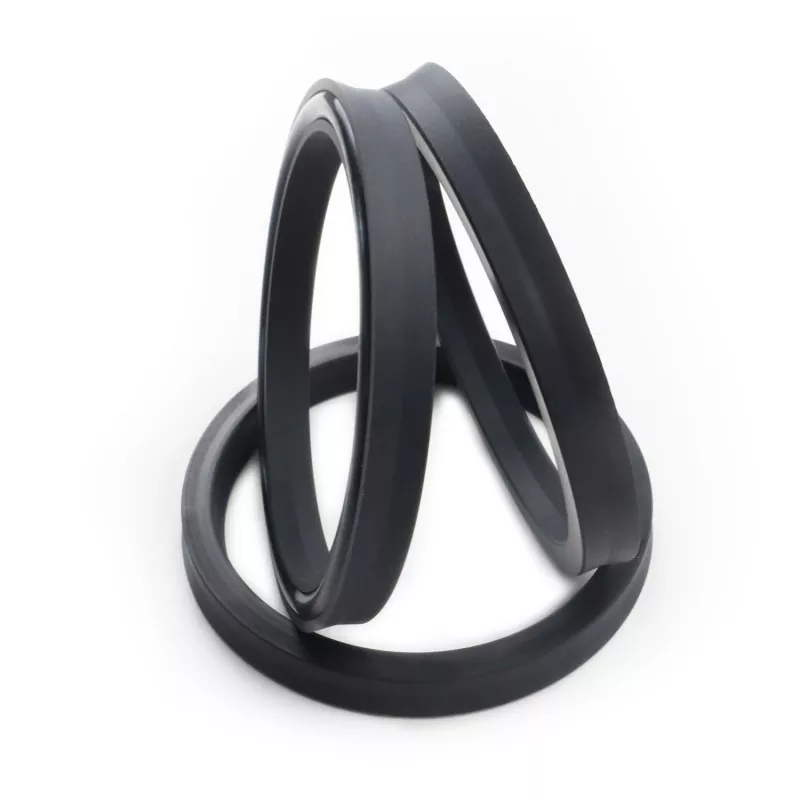

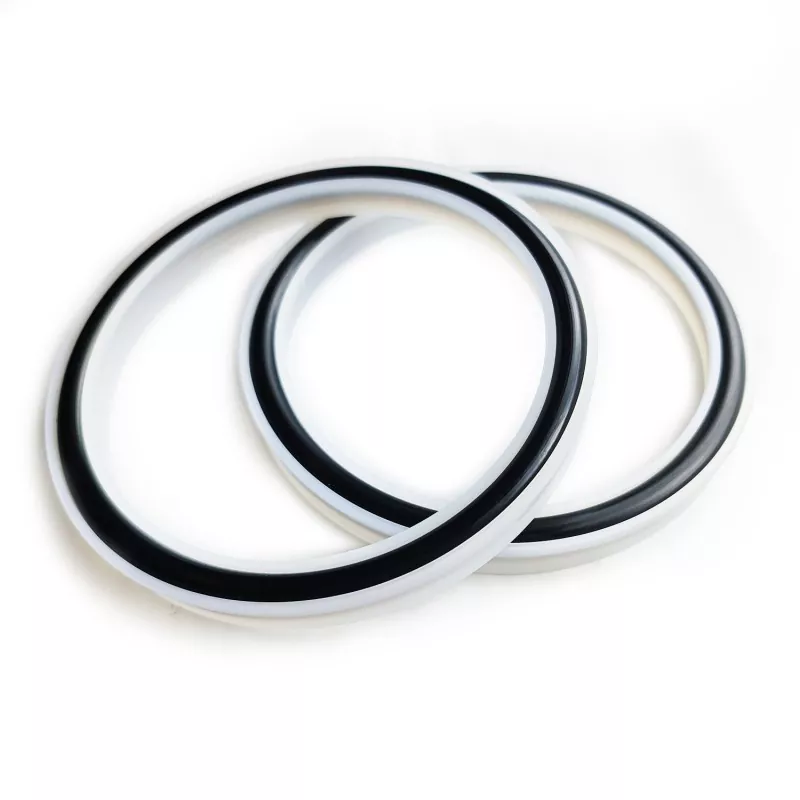

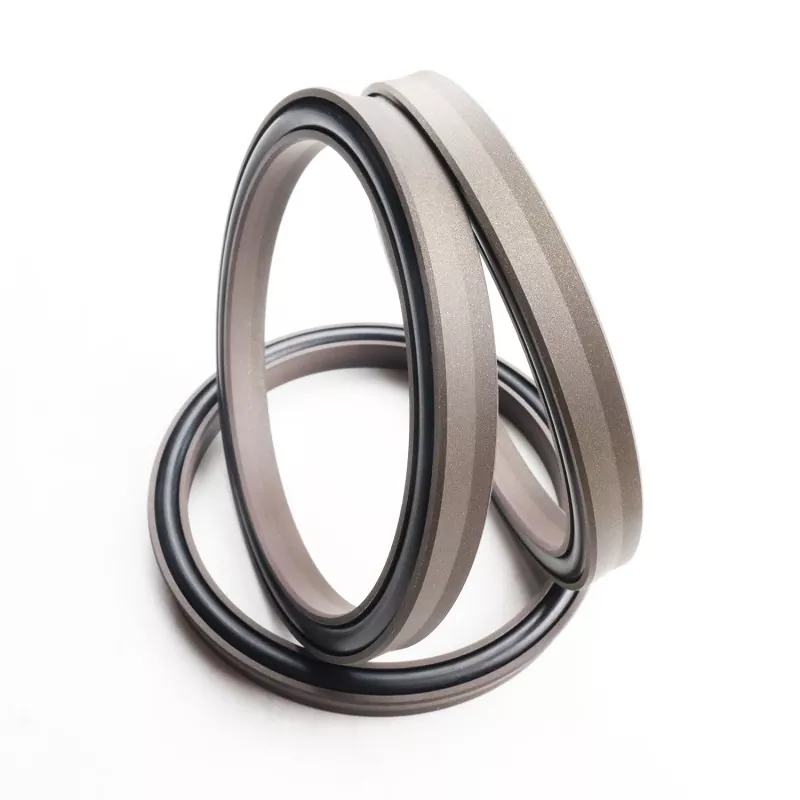

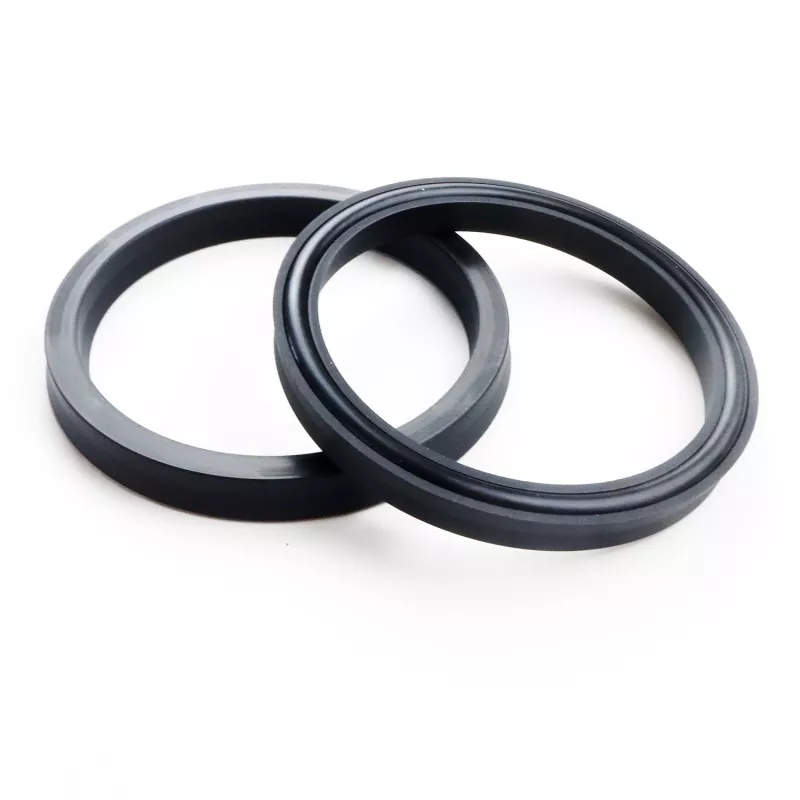

Комбинираната заптивка од типот Y (заптивка со ултра висок притисок/хидрауличен притисок) се состои од заптивен прстен во облик на Y изработен од тефлонски и неговите композитни материјали, и О-прстен. Погоден е за еднонасочно запечатување при хидраулично клипно движење.
Поради патентираната структура и оптимизираниот дизајн на дебелина на заптивниот прстен во форма на Y, тој добро функционира дури и при притисок на вода или други медиуми со низок вискозитет. Структурниот дизајн на заптивниот прстен, исто така, ја подобрува неговата отпорност на високи и ултра-високи притисоци. Заптивката работи со низок коефициент на триење, елиминирајќи го лазињето и овозможувајќи долгорочно подмачкување без масло.
Забелешка: Оваа структура на заптивки има ограничувања и не се препорачува за употреба во затворени жлебови.
1. Ниско триење, мал отпор на стартување, непречено функционирање, еднакво динамично и статичко триење, без лази.
2. Долг работен век, погоден за запечатување со подмачкување без масло.
3. Погоден за запечатување медиуми под висок притисок, ултра висок притисок и низок вискозитет како што е водата.
Екстремните вредности не треба да се појавуваат истовремено. Ве молиме контактирајте ја нашата компанија ако притисокот надминува 260 MPa.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Медиуми |
|
≤260 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулично масло, огноотпорни течности (HFA/HFB), гас итн. |
|
-20 до +180 (со FKM О-прстен) |
1. Соодветни материјали за О-прстен: RO1 нитрилна бутадиенска гума (NBR), RO2 флуорогума (FKM) итн.
2. Материјал за запечатувачки прстен: Стандарден материјал PTFE3, други опционални материјали вклучуваат PTFE2, PTFE4 и други материјали со високи перформанси.

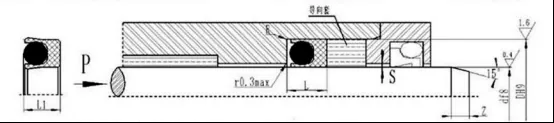

Нарачување модел RC10-40x52.4x9.2-PTFE3-R01
Модел - Дијаметар на шипка x Дијаметар на жлеб x Широчина на жлебот PTFE3 - Изменета шифра на тефлонски материјал R01 - шифра на материјал за прстени
