Како производител специјализиран за заптивки под висок притисок, Ruichen Sealing нуди „Комбинирана заптивка од типот на стапало“. Заптивниот прстен се одликува со структура со тенки усни што обезбедува одлични способности за динамичка компензација. Неговата уникатна површина за заптивање во форма на стапало - со вградување на жлеб во облик на клин - ја зголемува отпорноста на контаминација и го намалува триењето; овој специјализиран дизајн значително ја зголемува отпорноста на притисок, што го прави погоден за апликации под висок притисок и ултра висок притисок. Забелешка: Оваа заптивка не е погодна за вградување во затворени жлебови.
Ги поздравуваме прашањата во врска со изборот и нарачките на големо од купувачите на инженерска опрема.

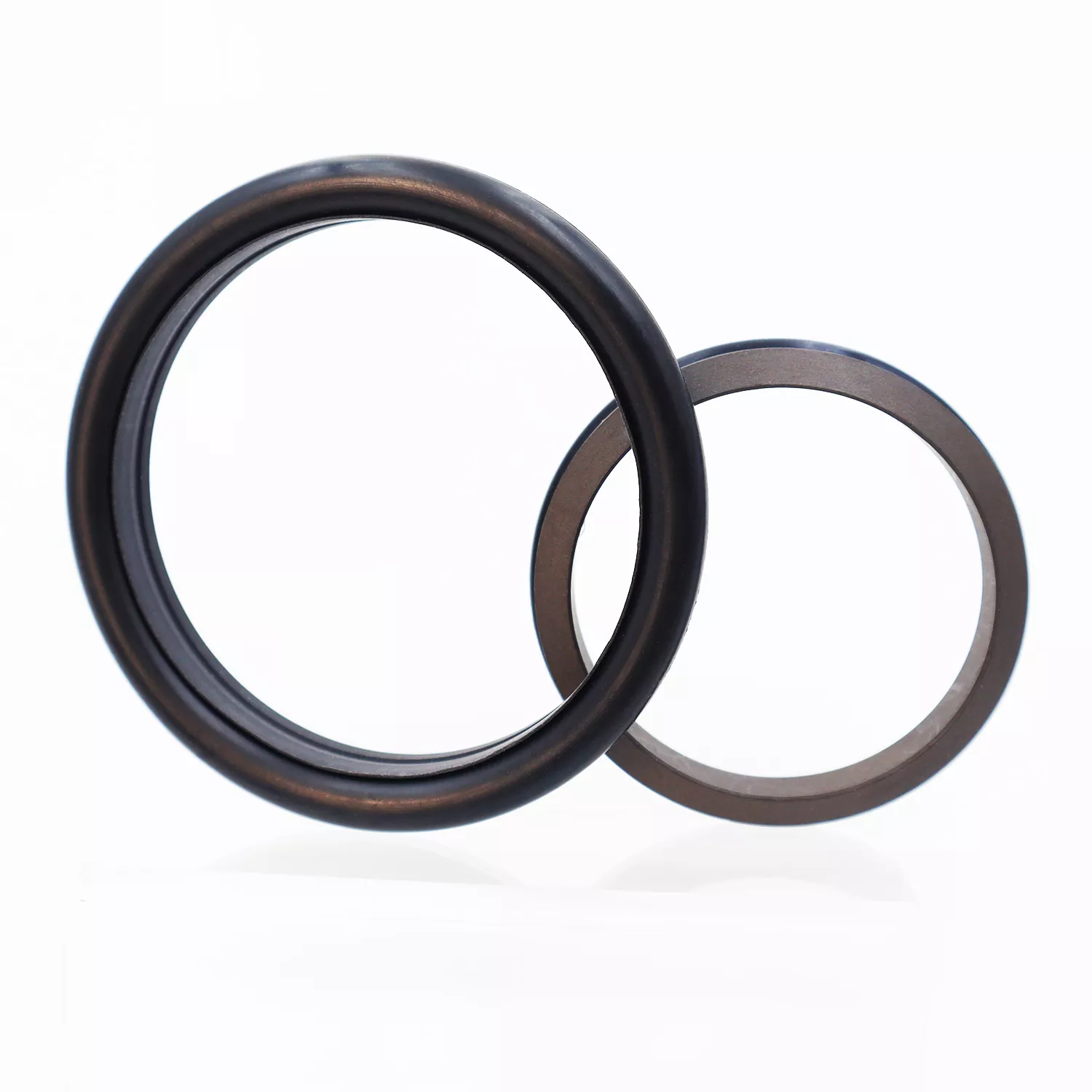

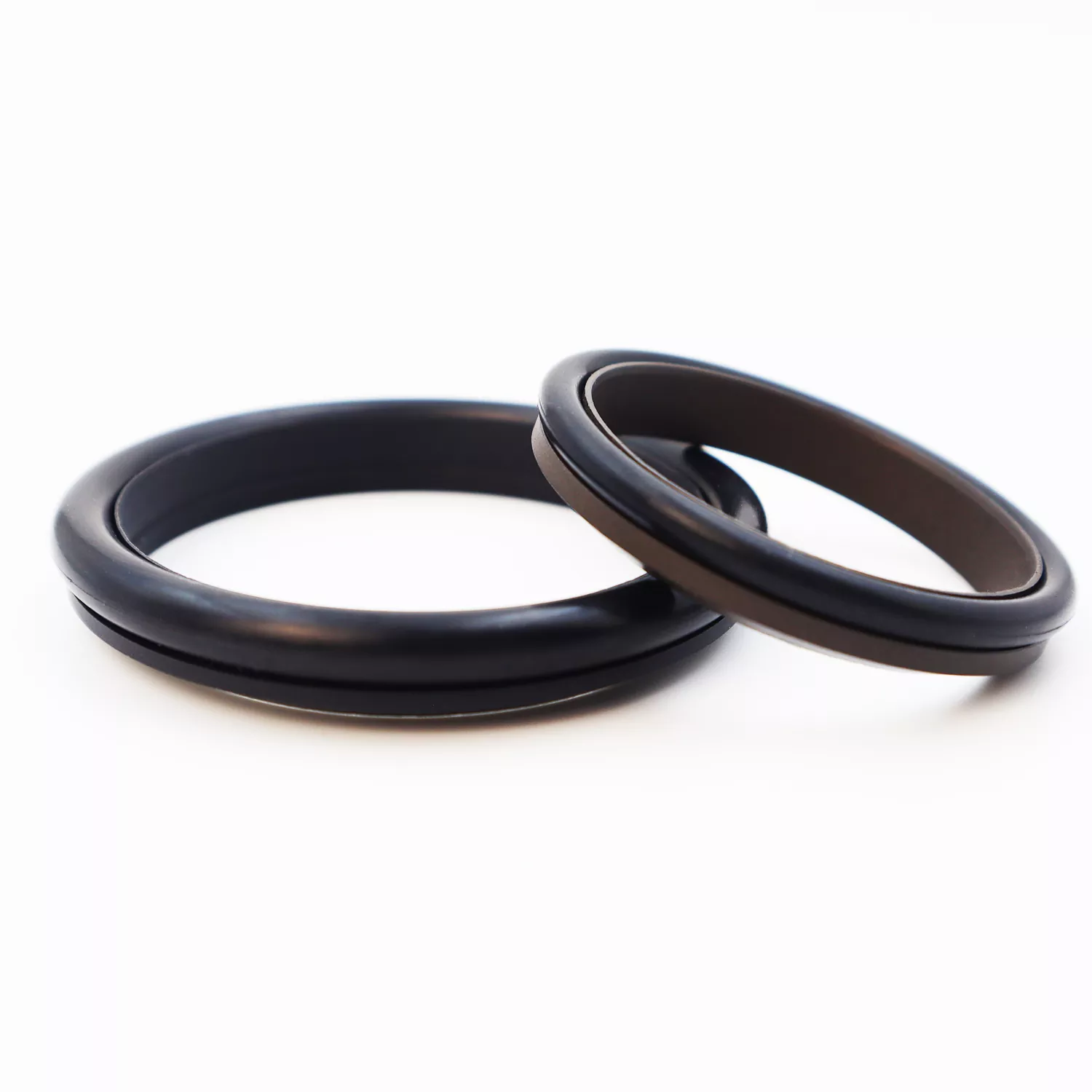

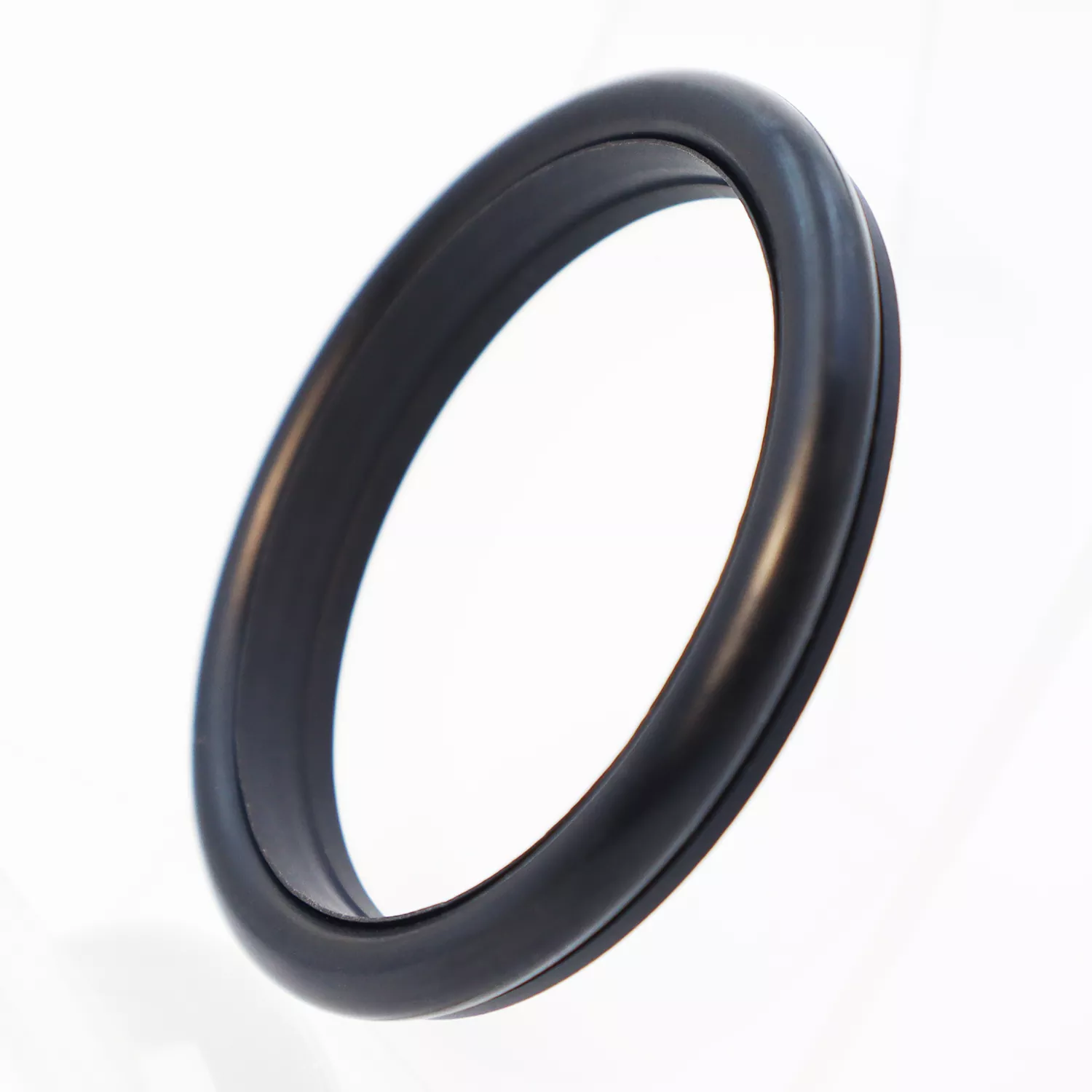

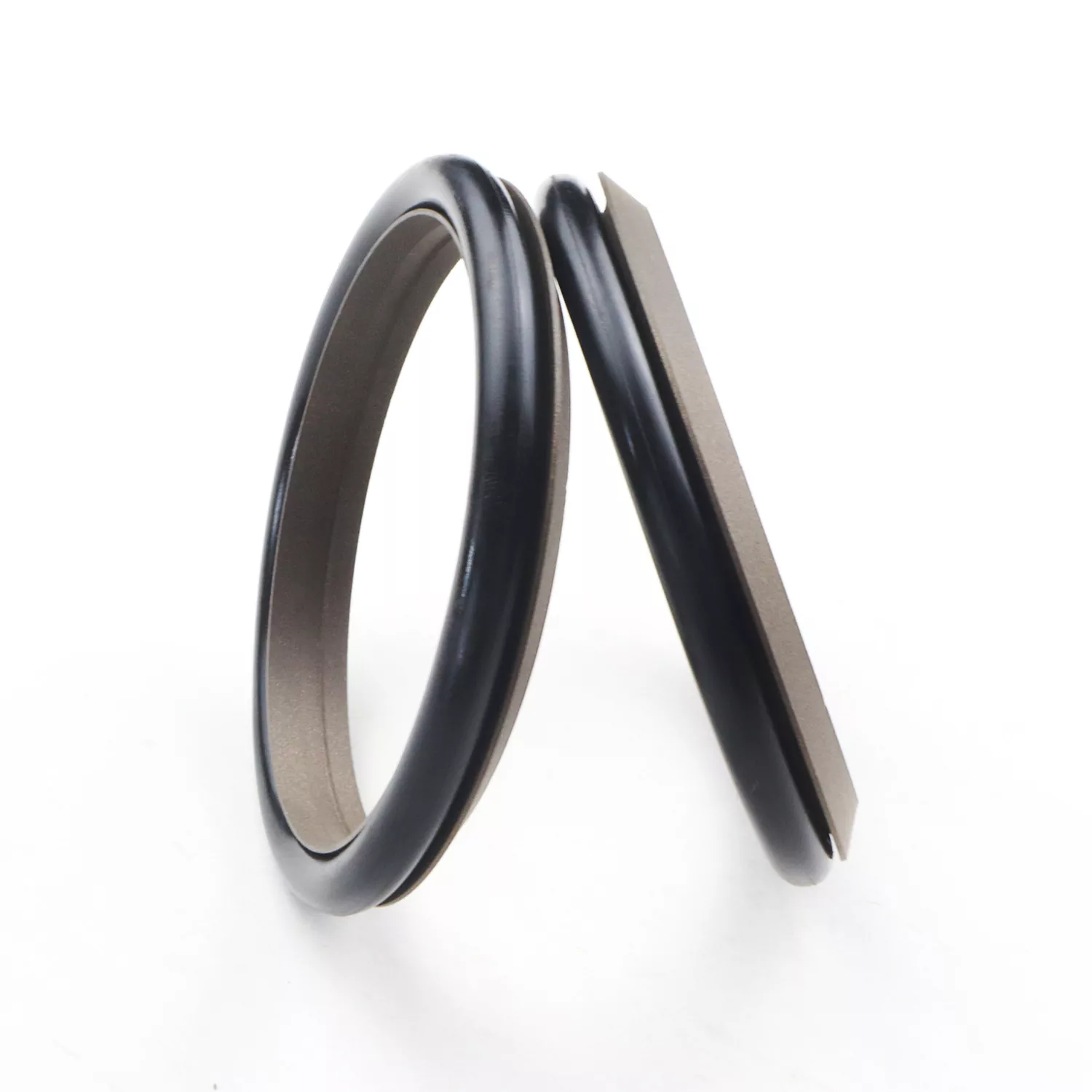

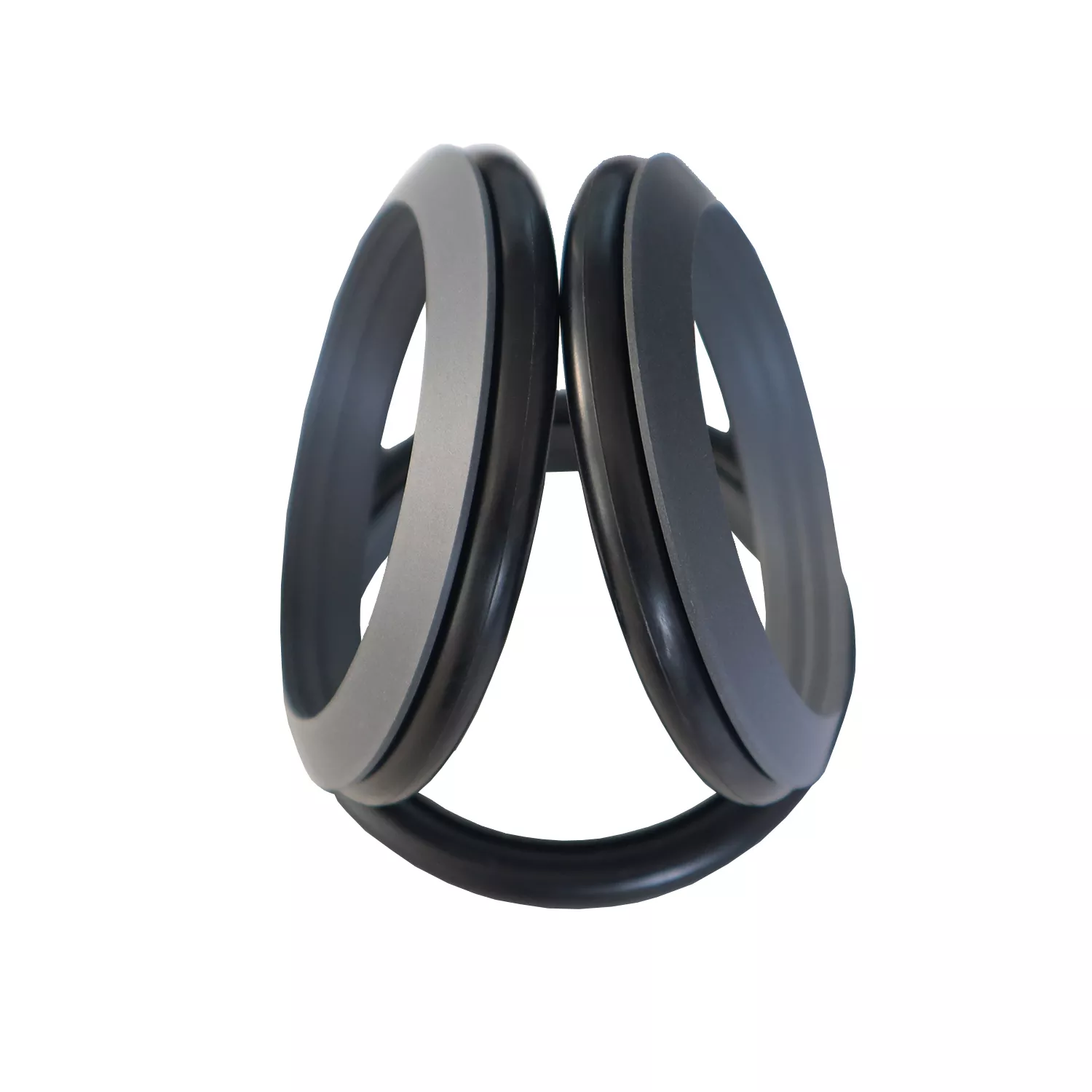

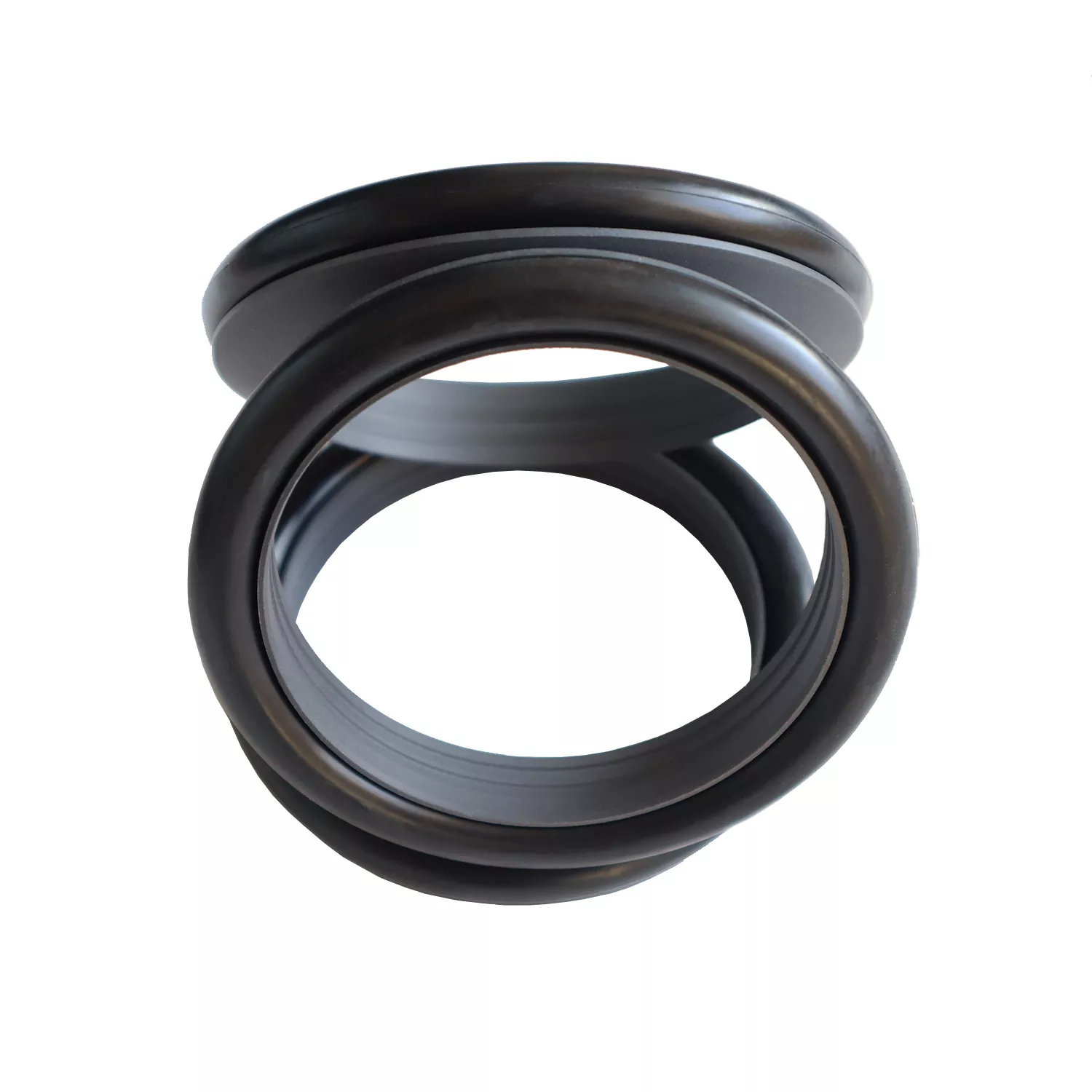

Комбинираната заптивка од типот на стапало се состои од заптивен прстен во форма на стапало (направен од тефлонски или тефлонски композити) поврзан со гумен О-прстен; тој е дизајниран за еднократно запечатување во хидраулични и пневматски клипни апликации.
Таа е категоризирана во серијата RC03 и серијата RC04 (која користи О-прстени од серијата GB1235) врз основа на придружниот О-прстен. Прстенот за заптивање има дизајн со тенки усни кој нуди супериорна динамичка компензација, што резултира со одлични перформанси на запечатување. Вдлабнатината во форма на клин на површината за заптивање во форма на стапало го подобрува интегритетот на запечатувањето и отпорноста на контаминација, истовремено намалувајќи го триењето. Структурниот дизајн исто така ги подобрува способностите на заптивката за справување со притисокот. Општо земено, не може да се инсталира во затворени жлебови.
1. Погоден и за хидраулични и за пневматски апликации
2. Одлични перформанси на запечатување и во средини под висок и низок притисок
3. Ниско триење; минимален отпор при стартување и непречено движење; еднакво динамично и статичко триење; нема ефект на лизгање на стап
4. Долг работен век; погоден за апликации за подмачкување без масло
5. Способни за справување со барањата за запечатување под висок притисок и ултра-висок притисок
Ограничувачките вредности не треба да се појавуваат истовремено.
|
Притисок (MPa) |
Температура (°C) |
Брзина (m/s) |
Медиуми |
|
≤100 |
-35 до +100 (со NBR О-прстен) |
≤6 |
Хидраулично масло, огноотпорни течности (HFA/HFB), гас итн. |
|
-20 до +180 (со FKM О-прстен) |
1. Компатибилните материјали за О-прстен вклучуваат: RO1 нитрилна гума (NBR), RO2 флуорогума (FKM), итн.
2. Материјал за заптивање прстен: Стандарден материјал PTFE3; други достапни опции вклучуваат PTFE2, PTFE4 и други материјали со високи перформанси.

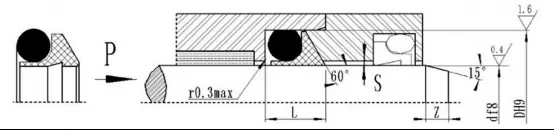

Модел на нарачка: RC03—80x89x10-PTFE3-R01
Модел - Дијаметар на шипка x Дијаметар на жлеб x Широчина на жлебот PTFE3 - Изменета шифра на тефлонски материјал R01 - шифра на материјалот со О-прстен
Производите може да се произведуваат во која било големина наведена во табелата со спецификации.
|
d f8 |
D H9 |
L+0.2 |
Макс |
Змин |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5 ~ 17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109-670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
> 1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Забелешки: 1. За притисоци >60 MPa, користете толеранција на вклопување H8/f8 во областа на основата на заптивката; за заптивање под ултра висок притисок, Smax < 0,05.
2. Ве молиме консултирајте се со канцеларијата доколку е потребна структура со затворени жлебови.
Компатибилен со GB1235 О-прстени; може да се произведуваат производи од која било големина наведени во табелата со спецификации.
|
d f8 |
D H9 |
L+0.2 |
Макс |
Змин |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40-150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151-1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
