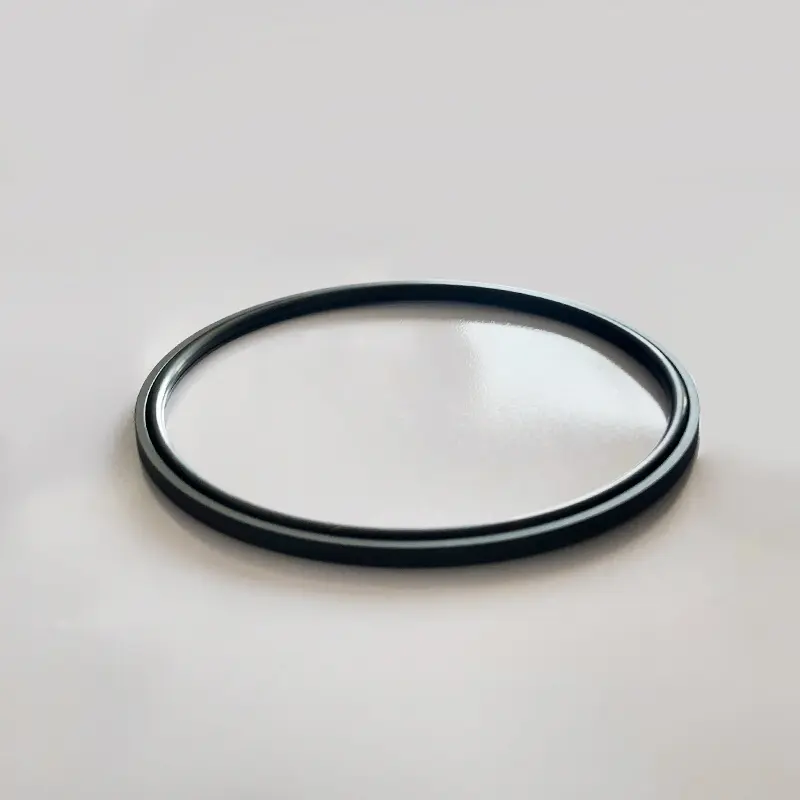

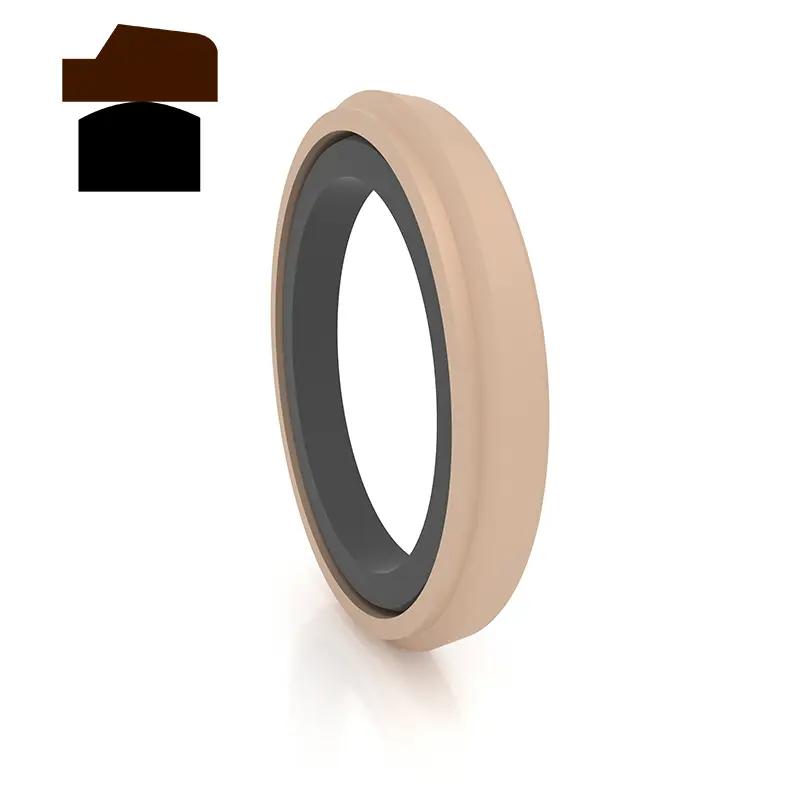

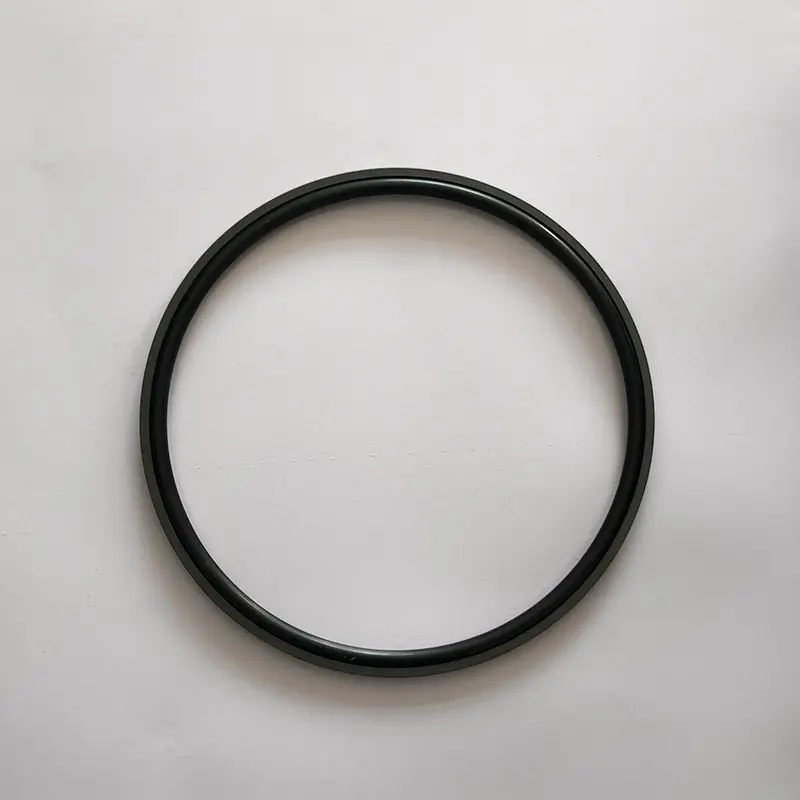

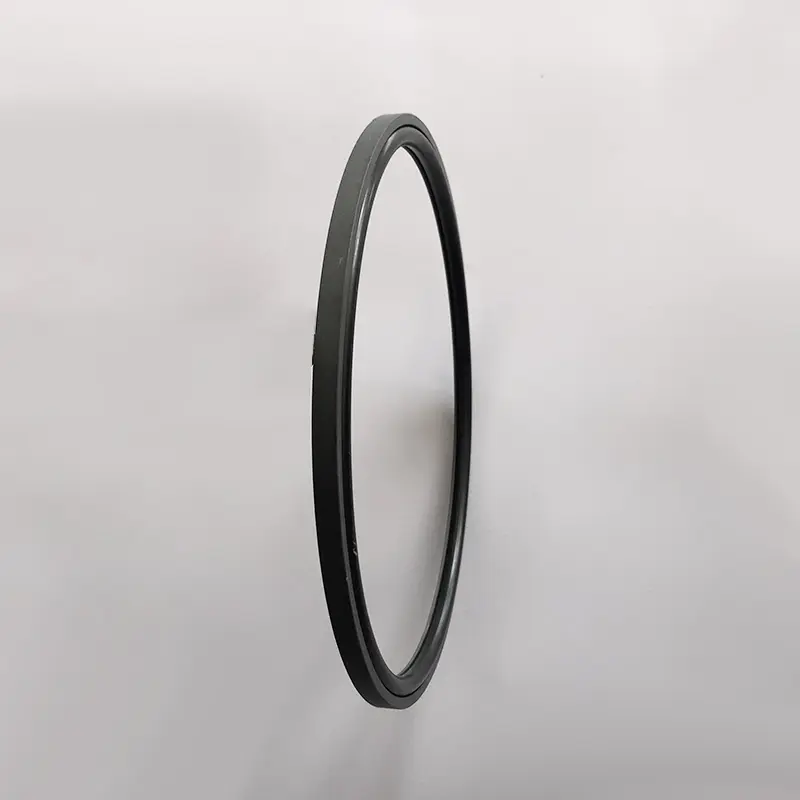

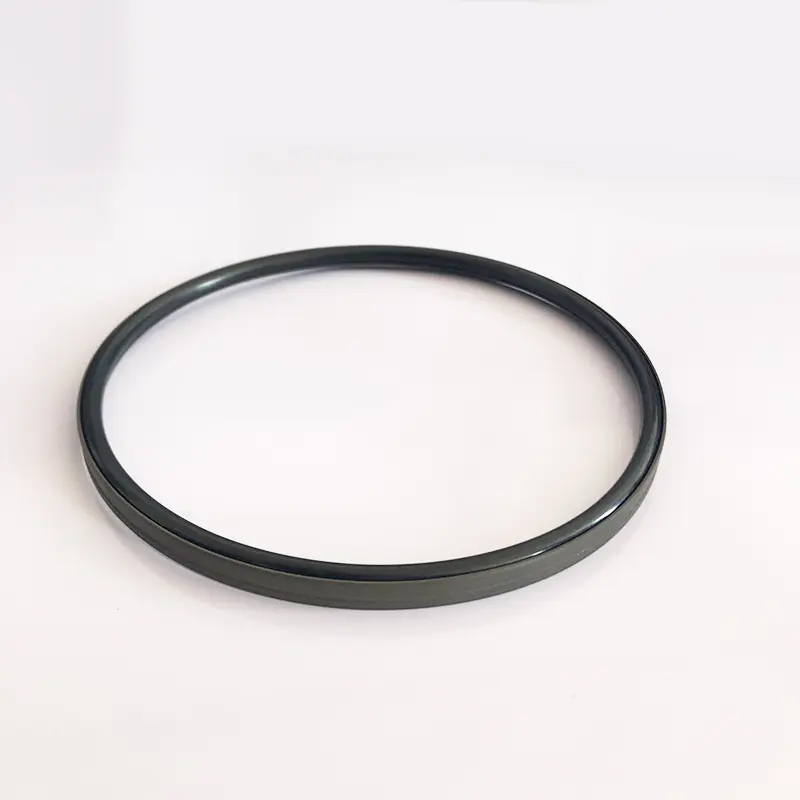

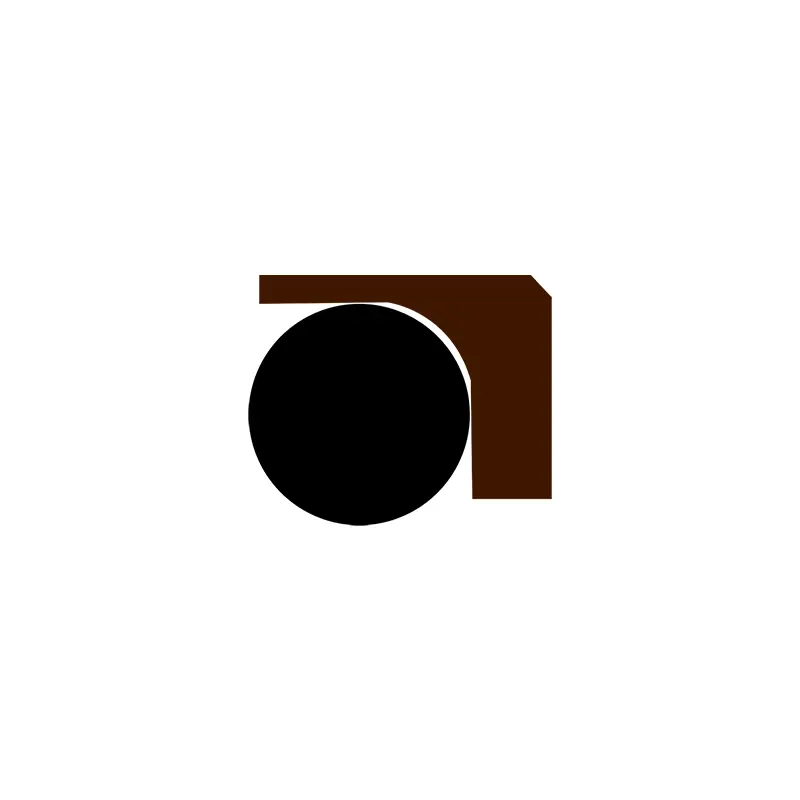

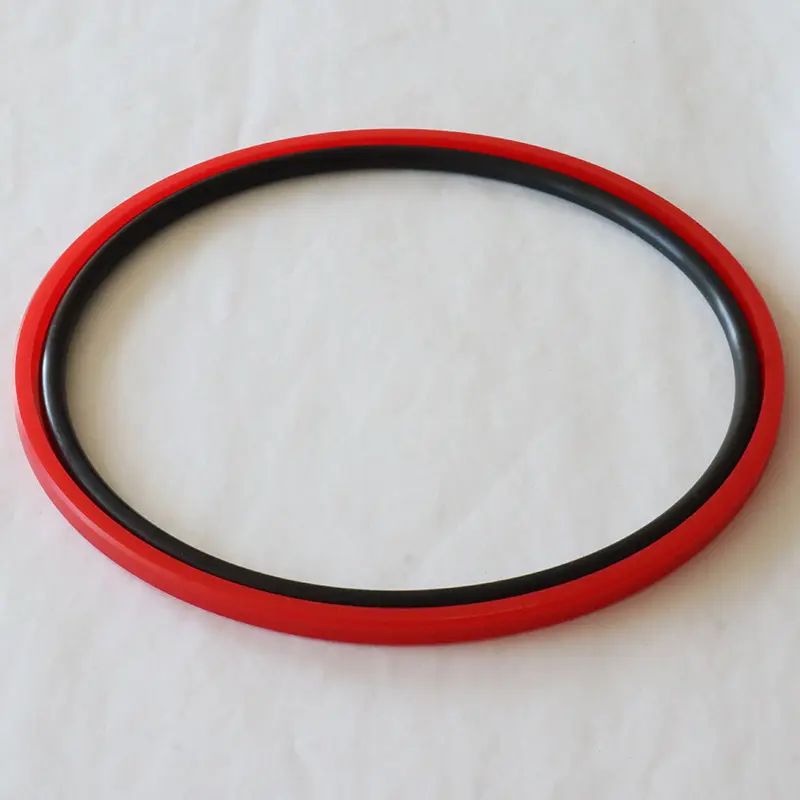

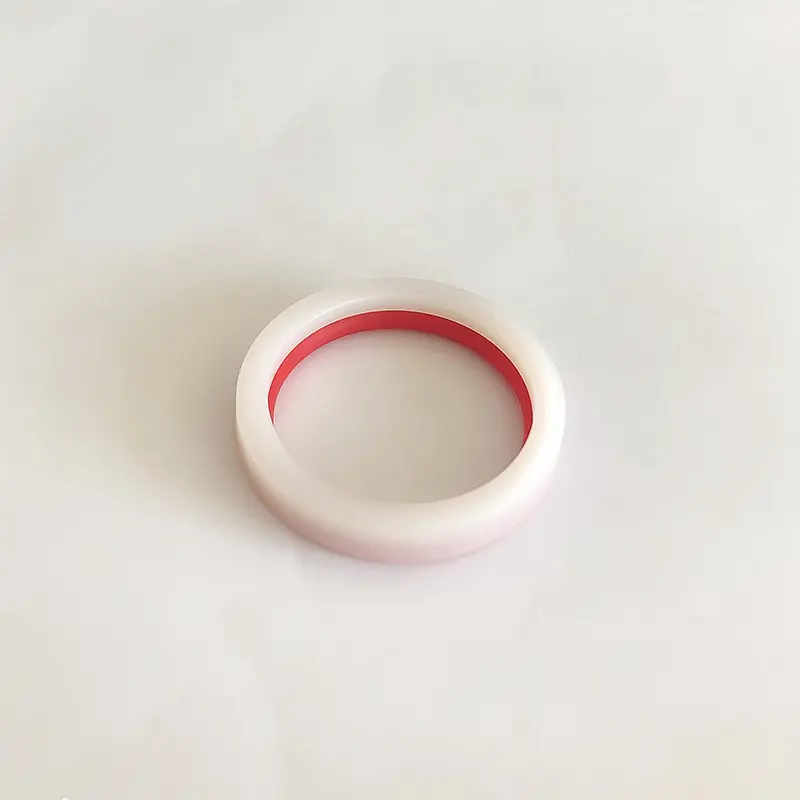

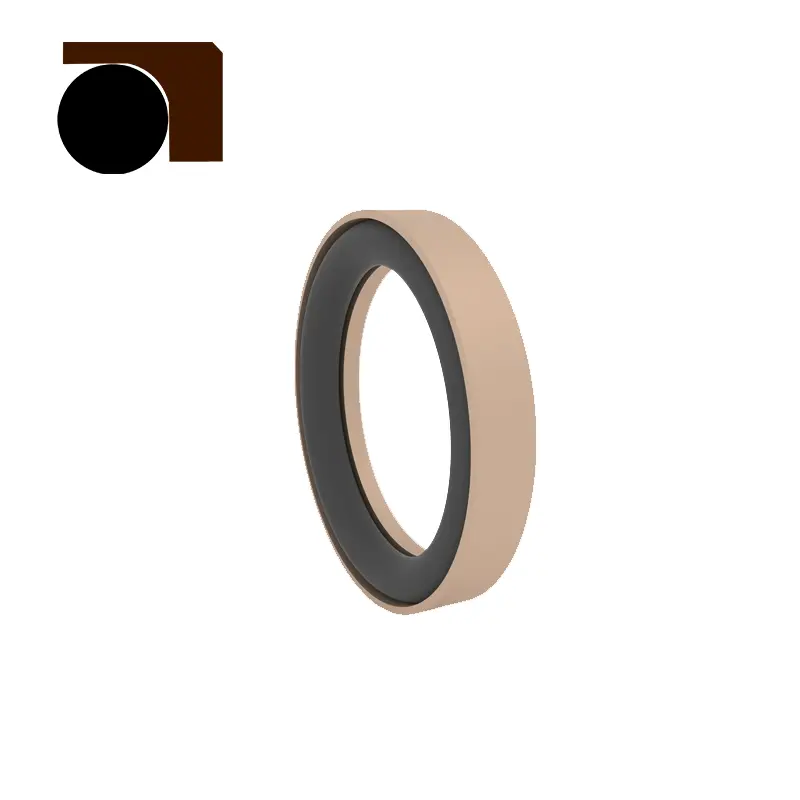

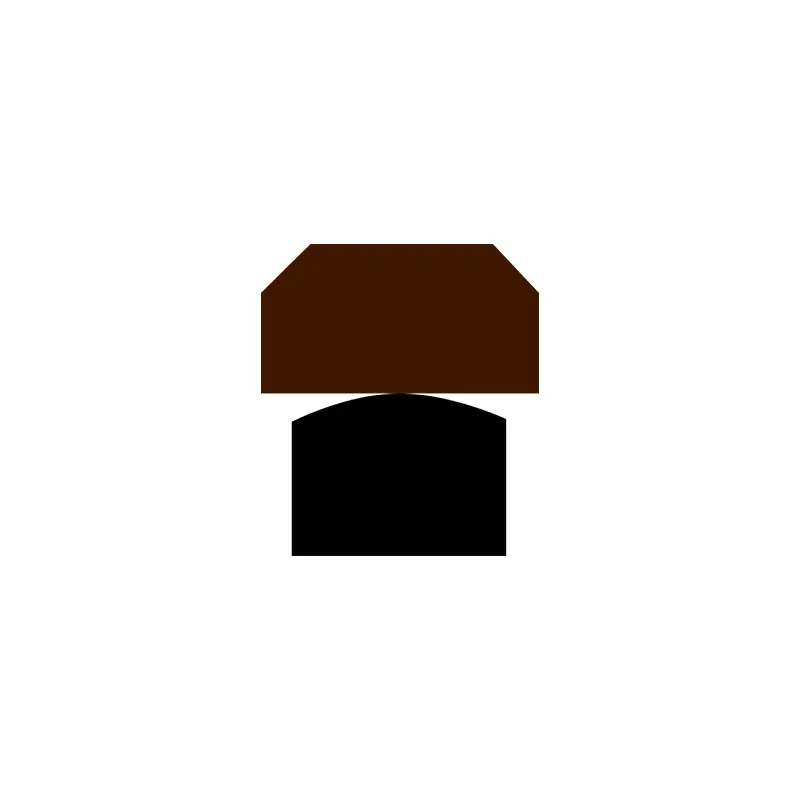

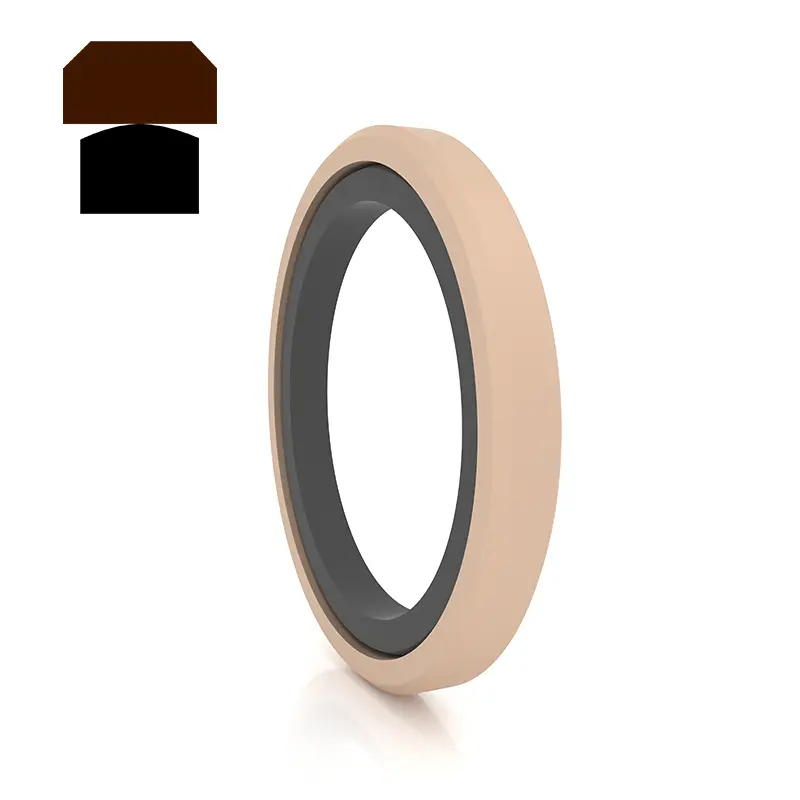

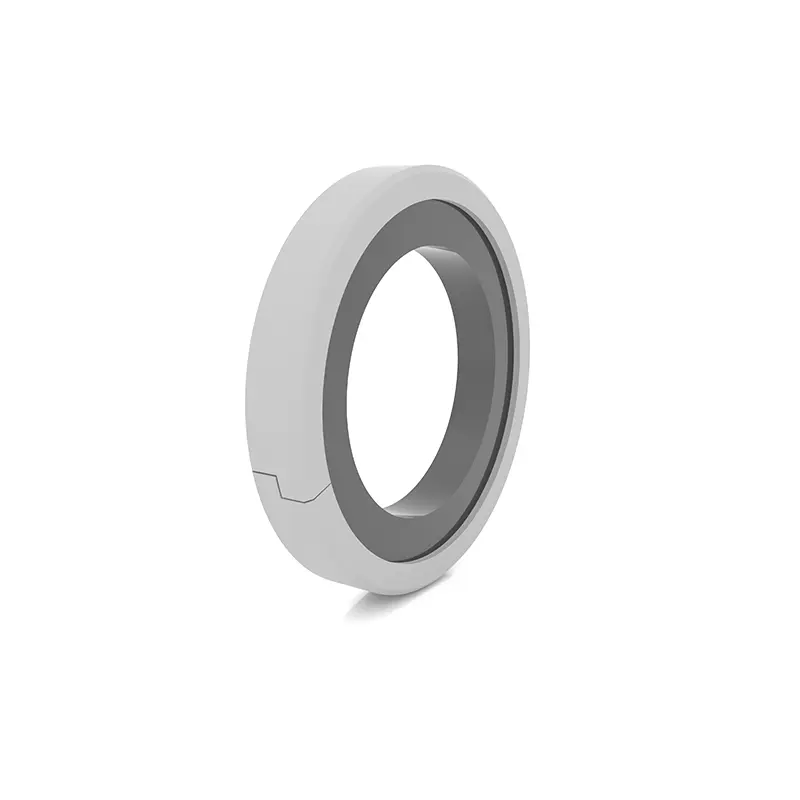

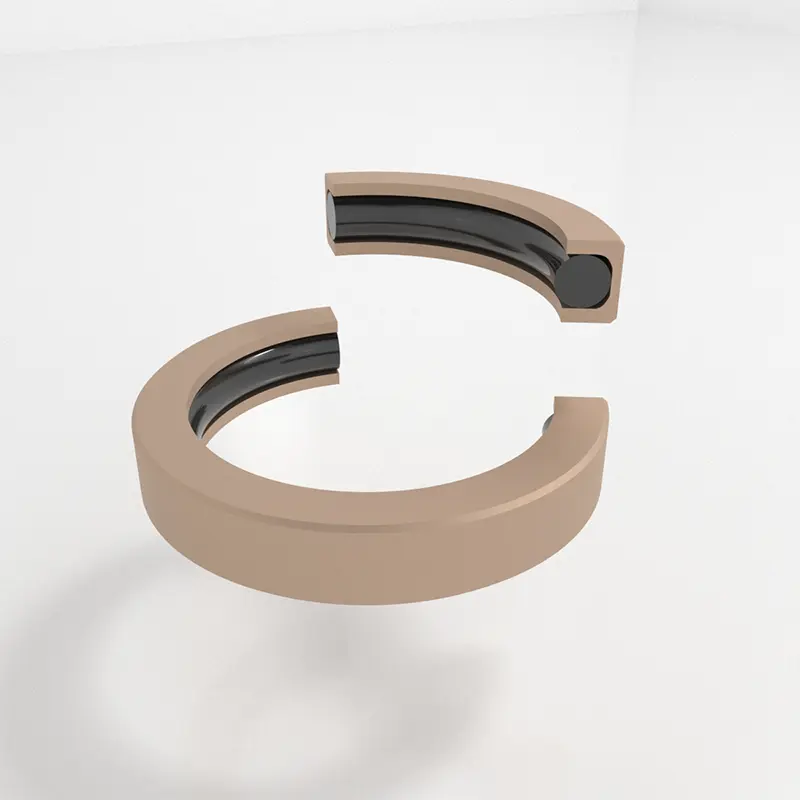

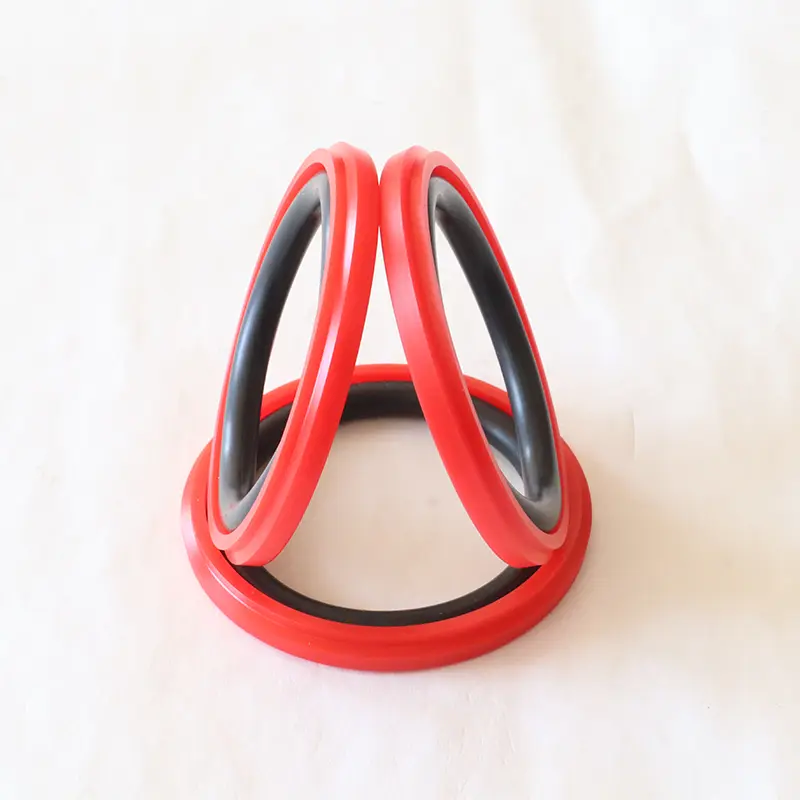

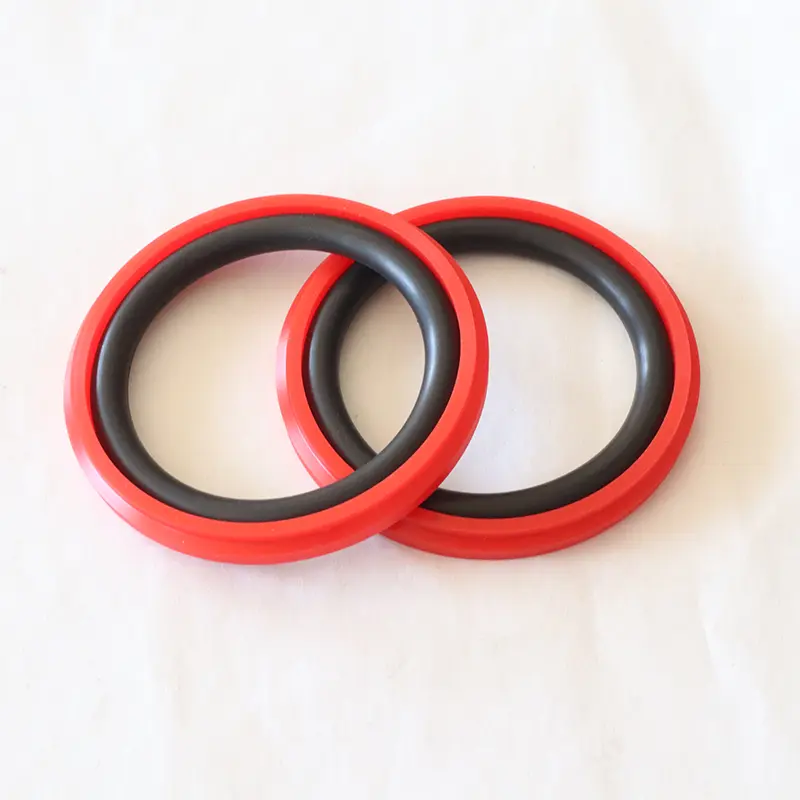

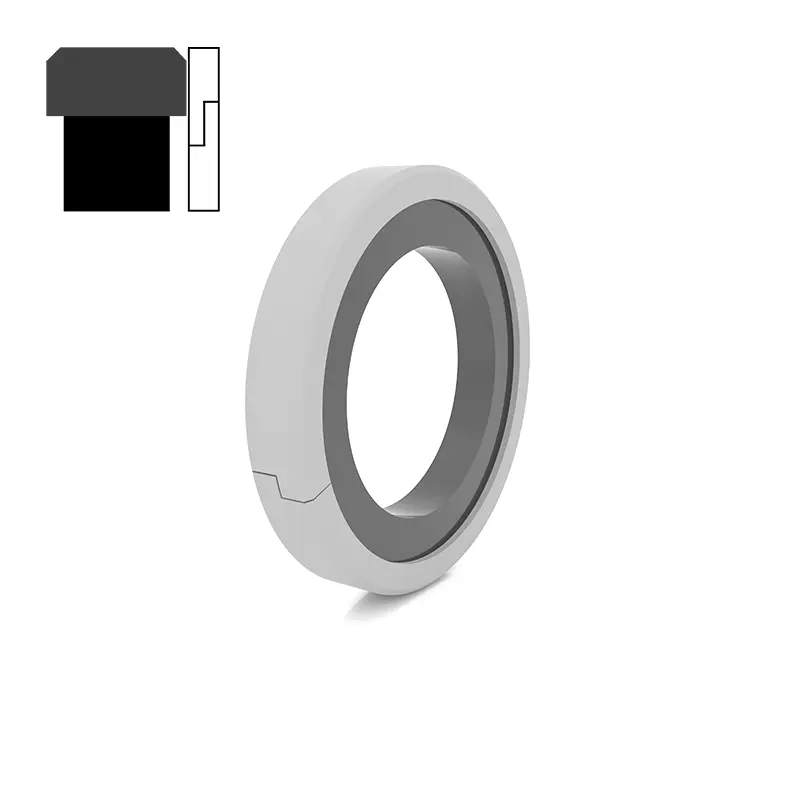

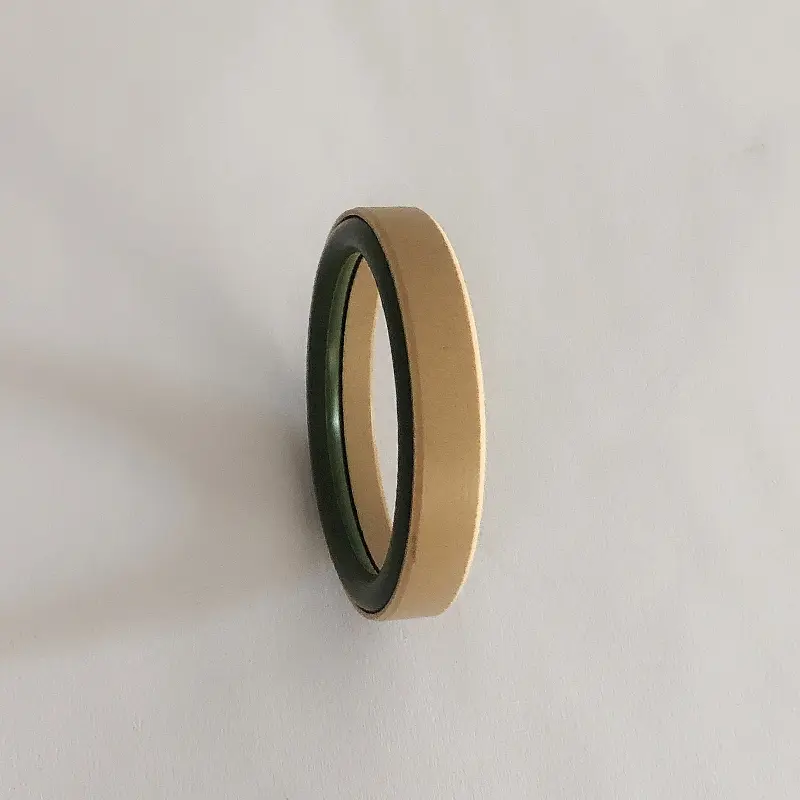

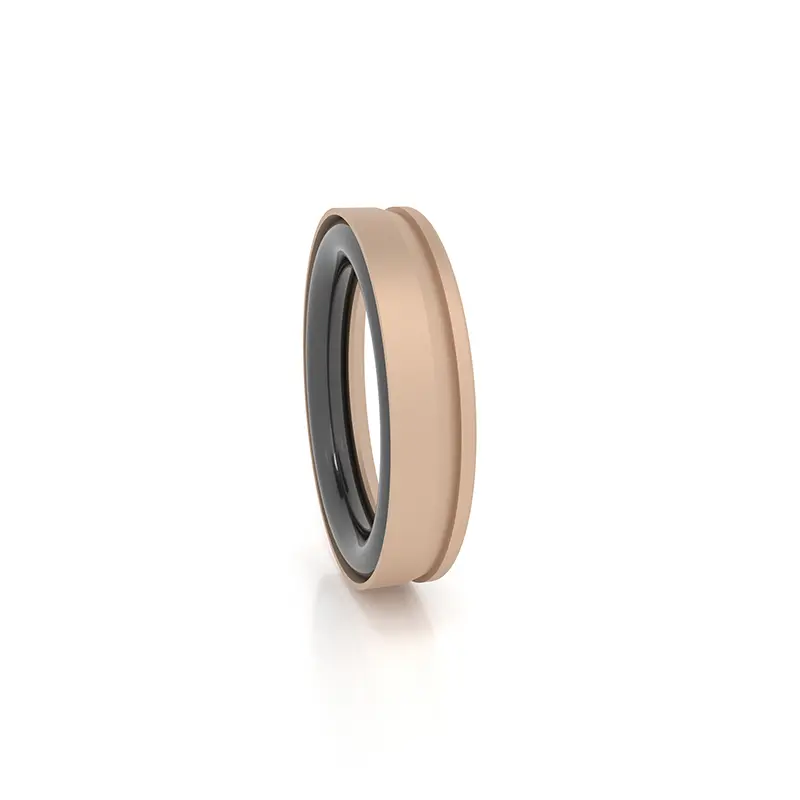

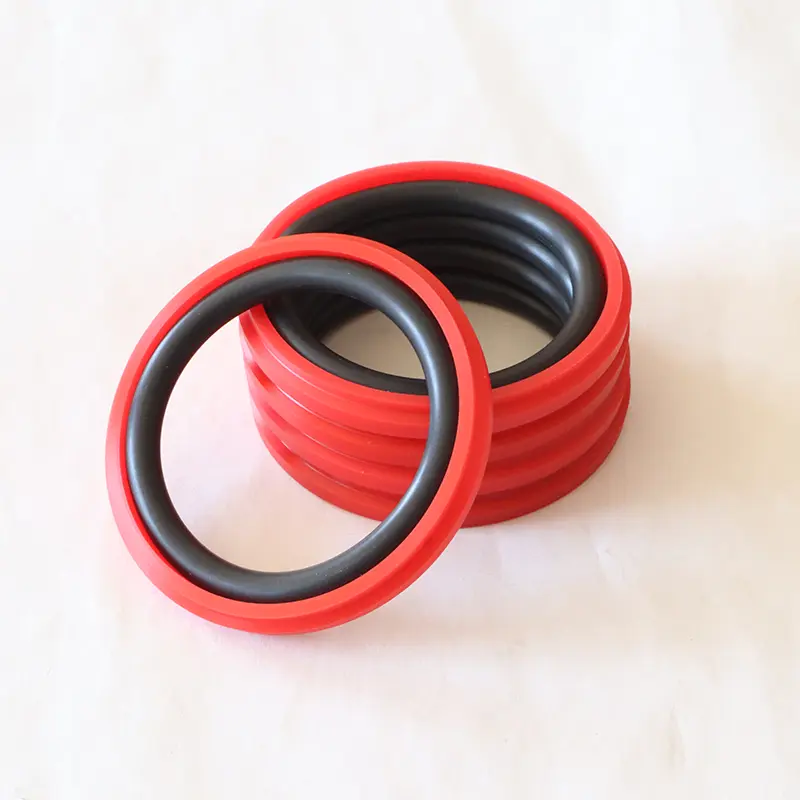

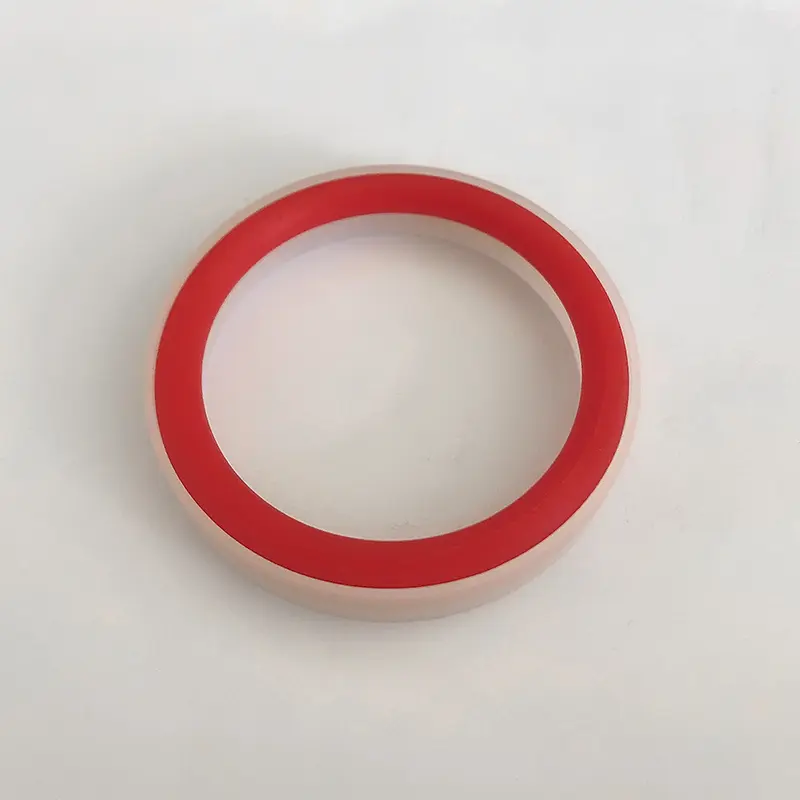

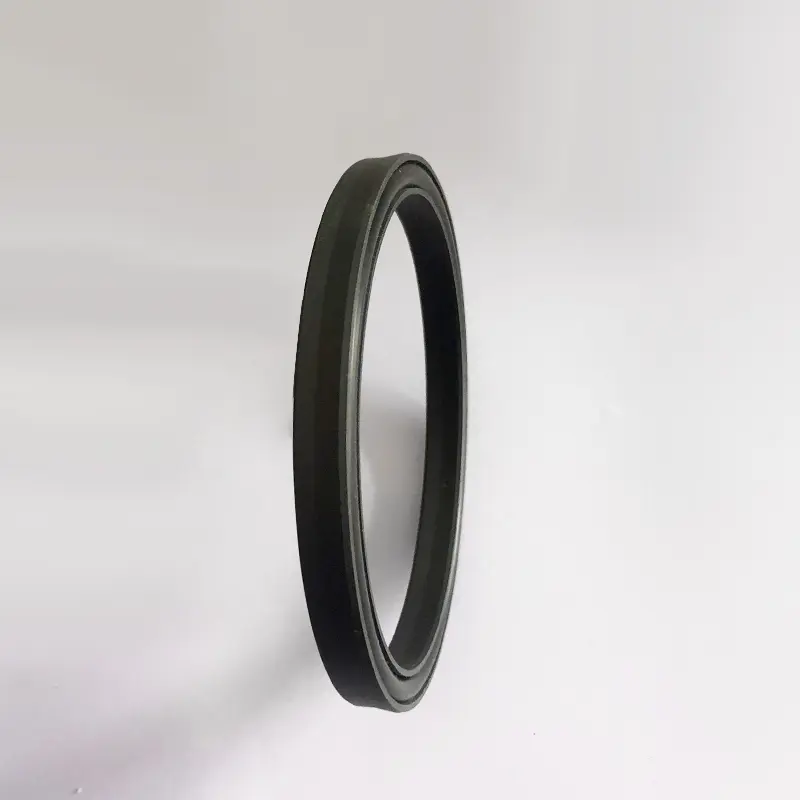

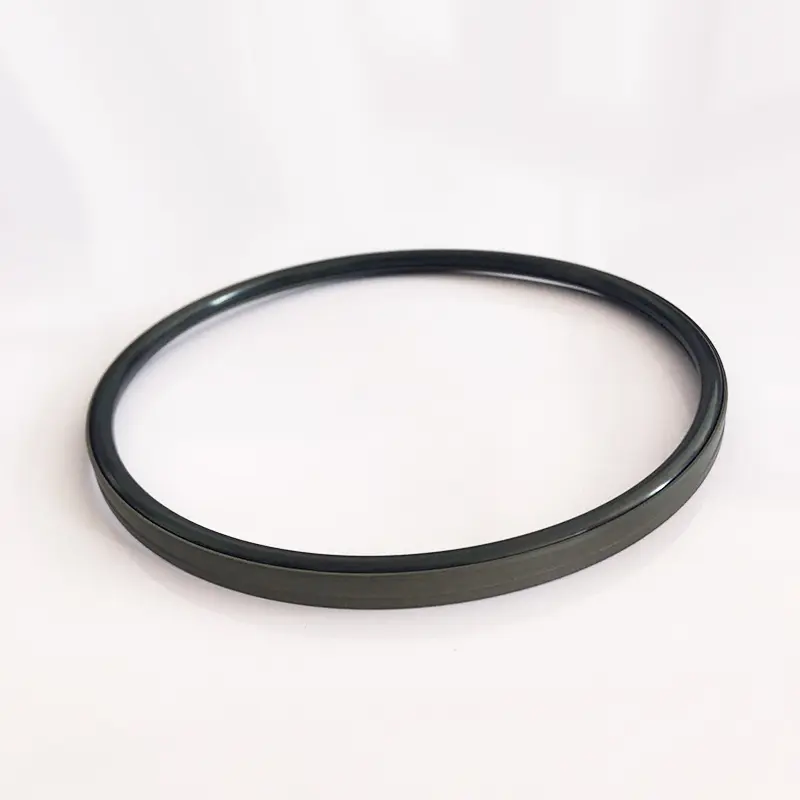

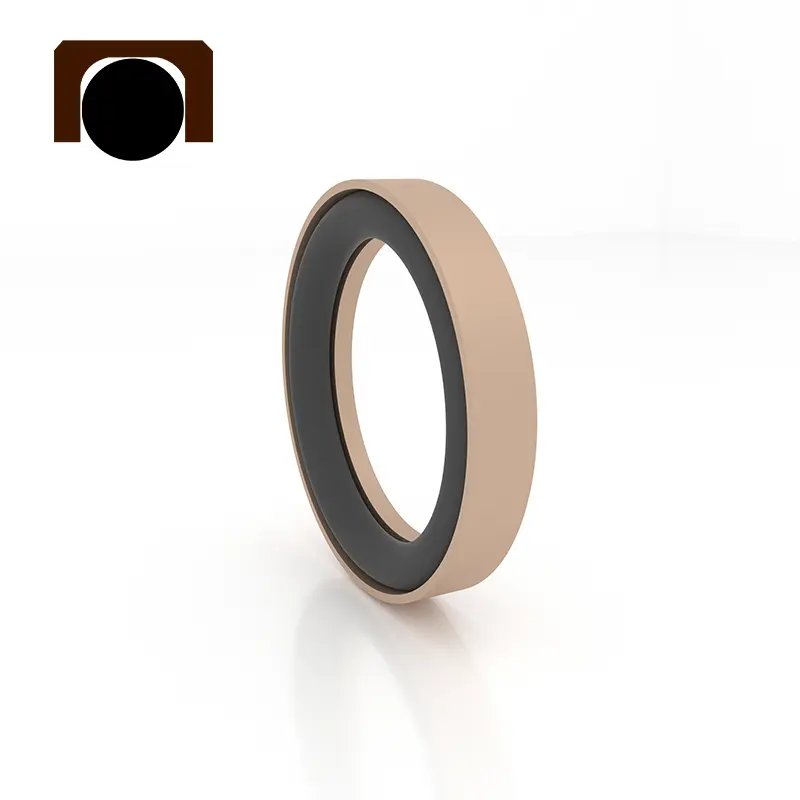

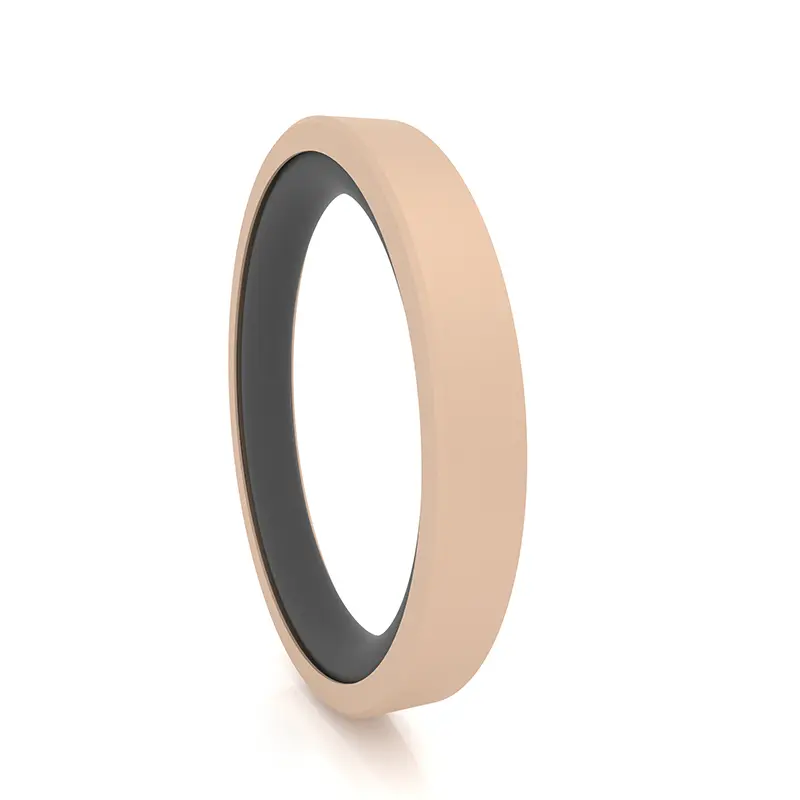

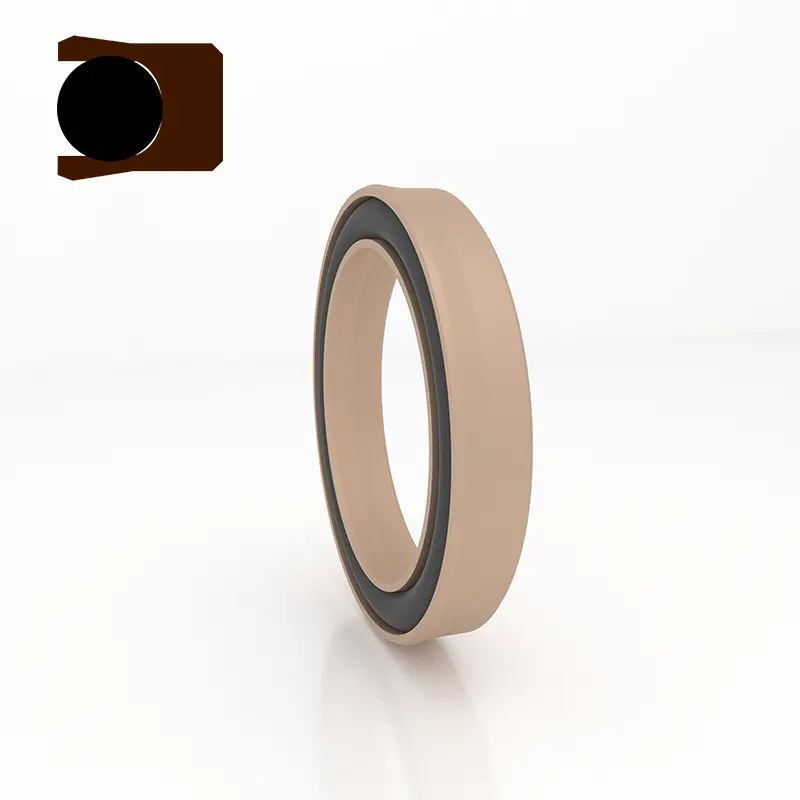

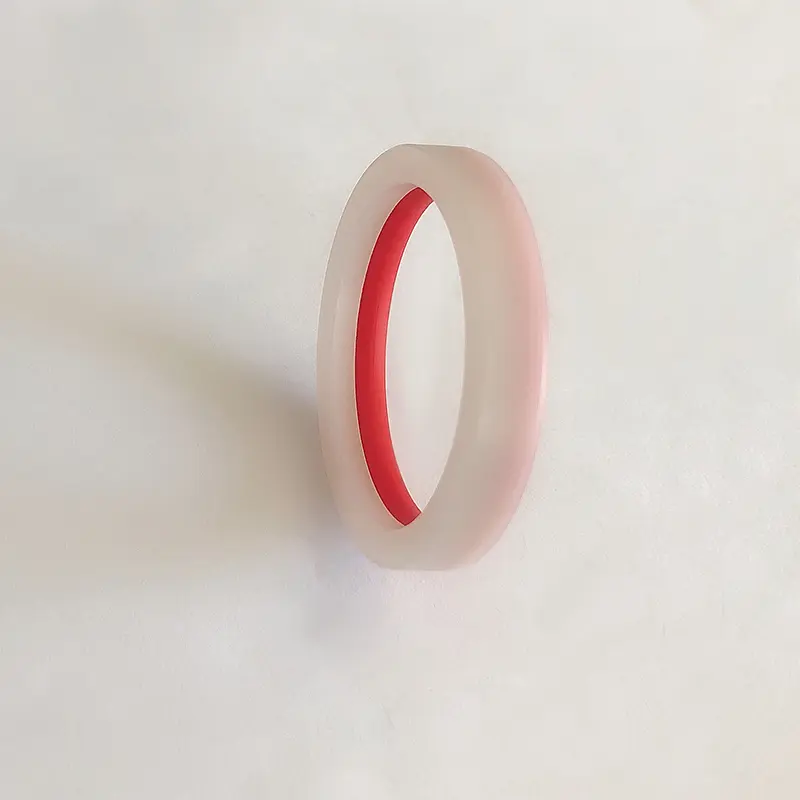

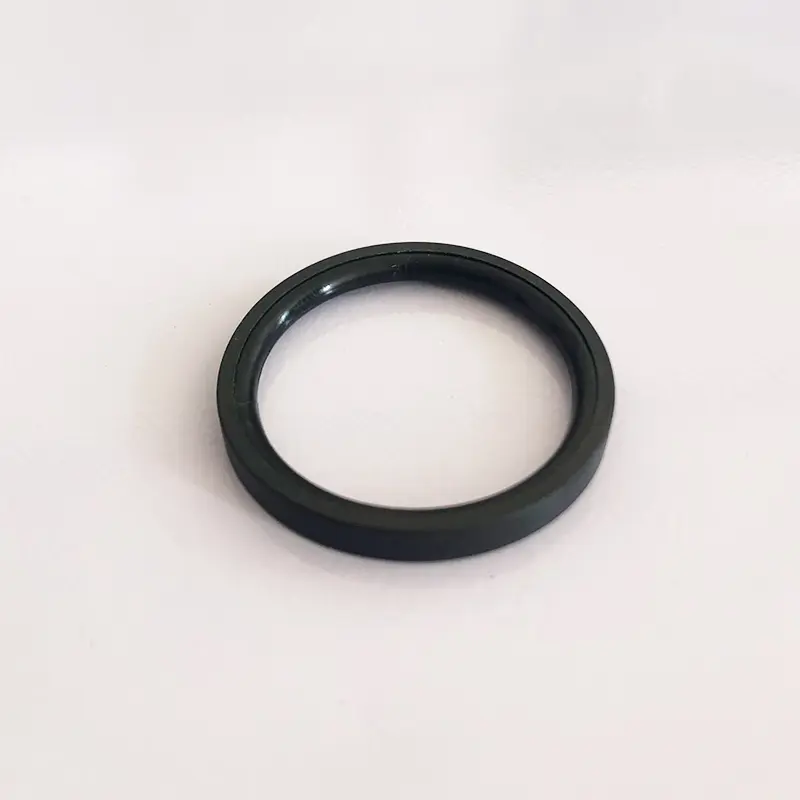

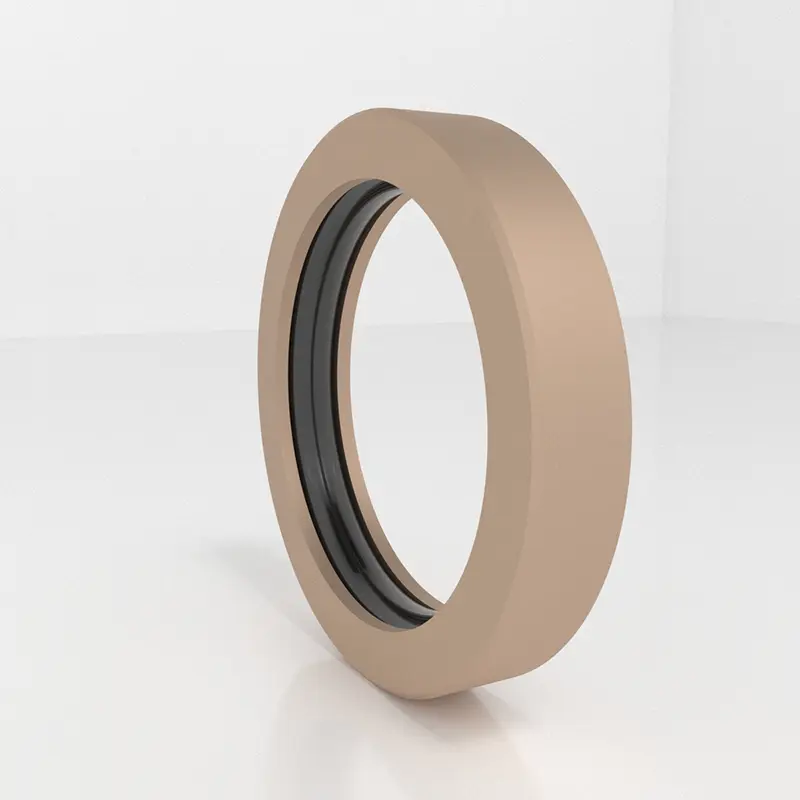

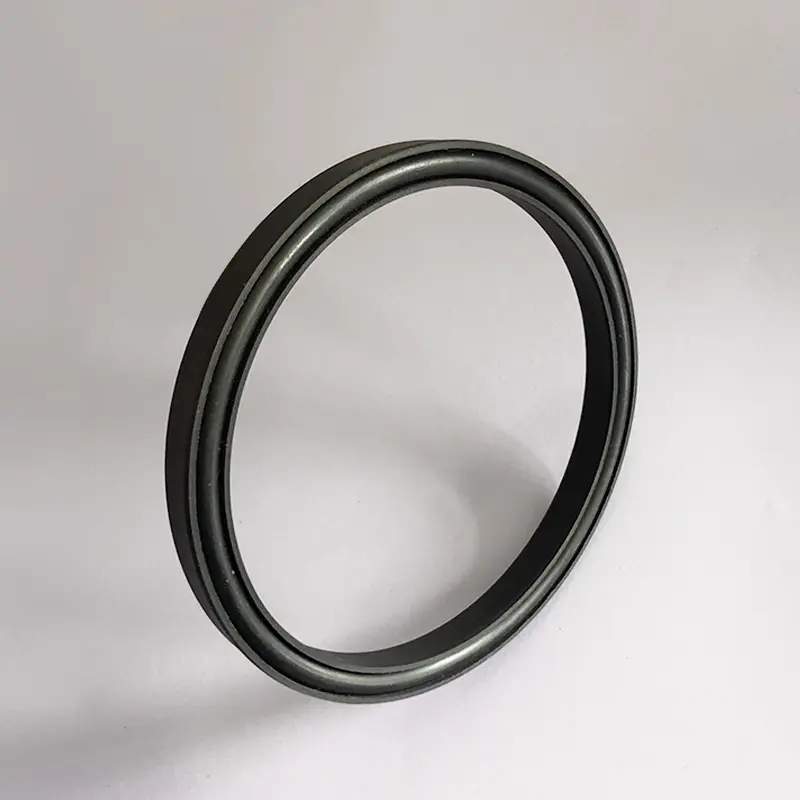

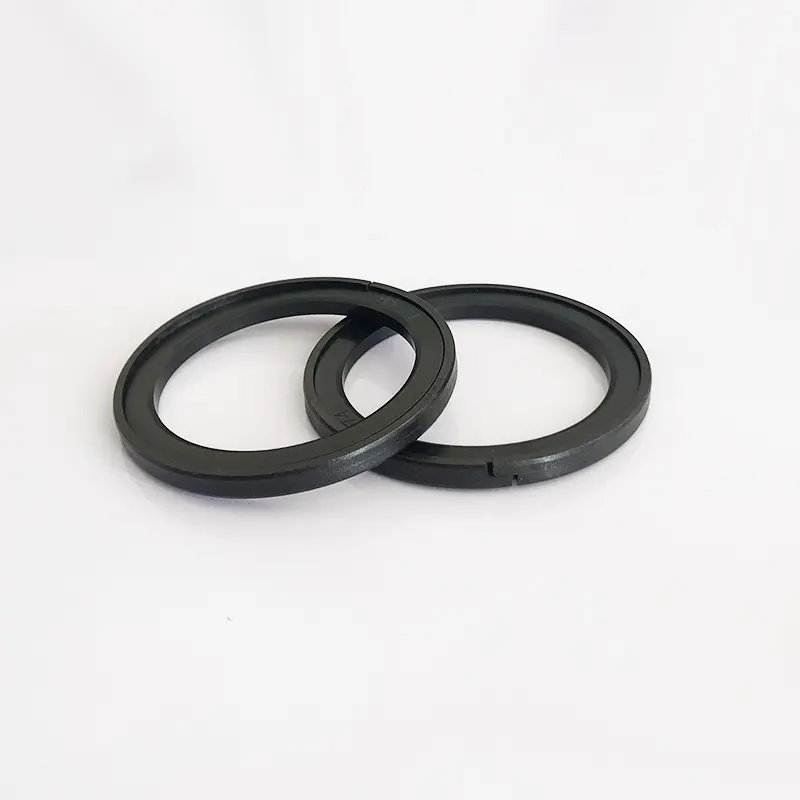

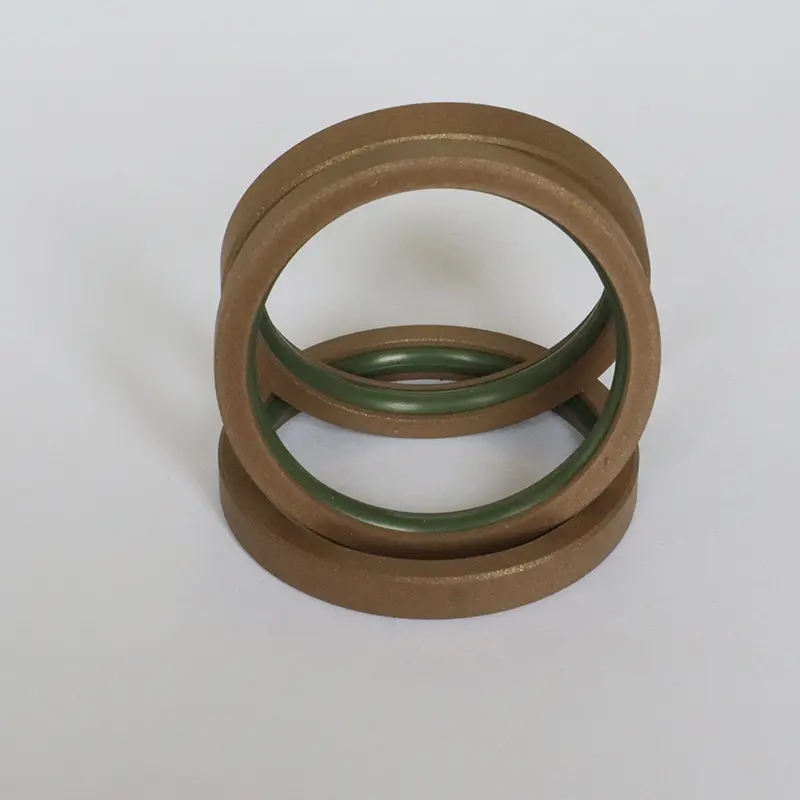

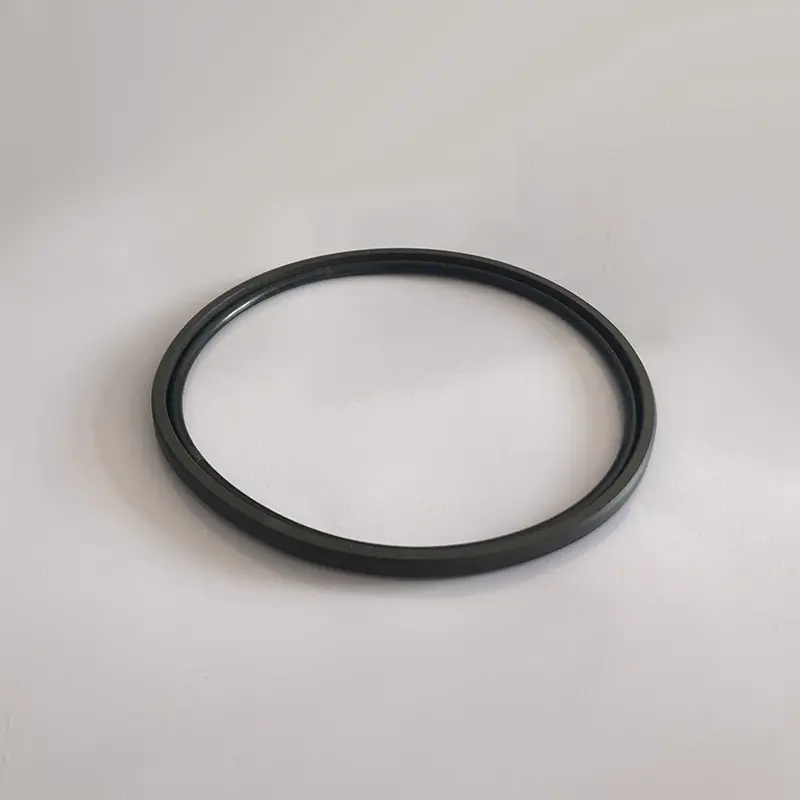

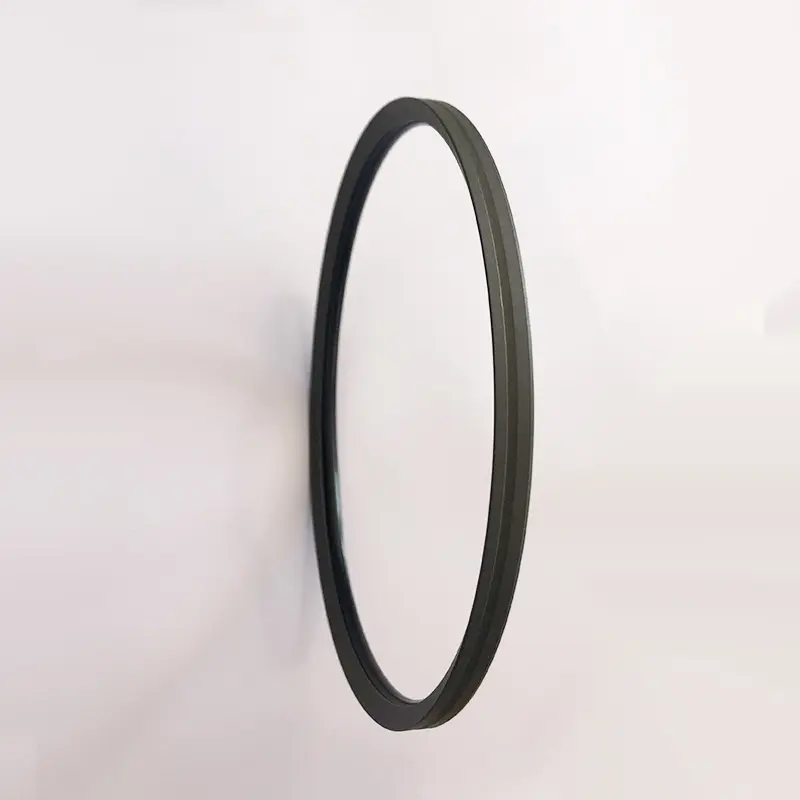

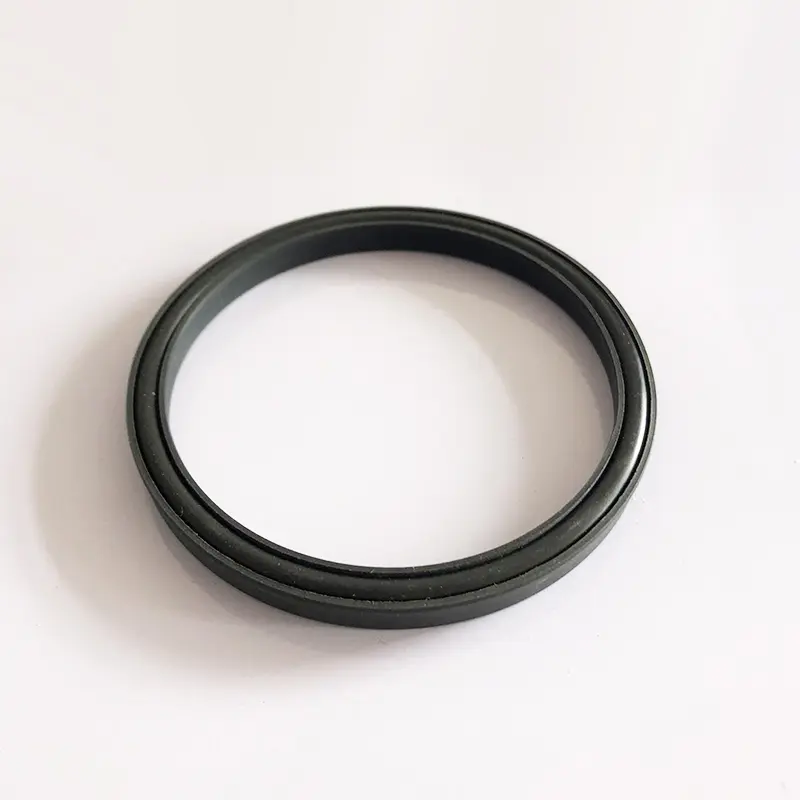

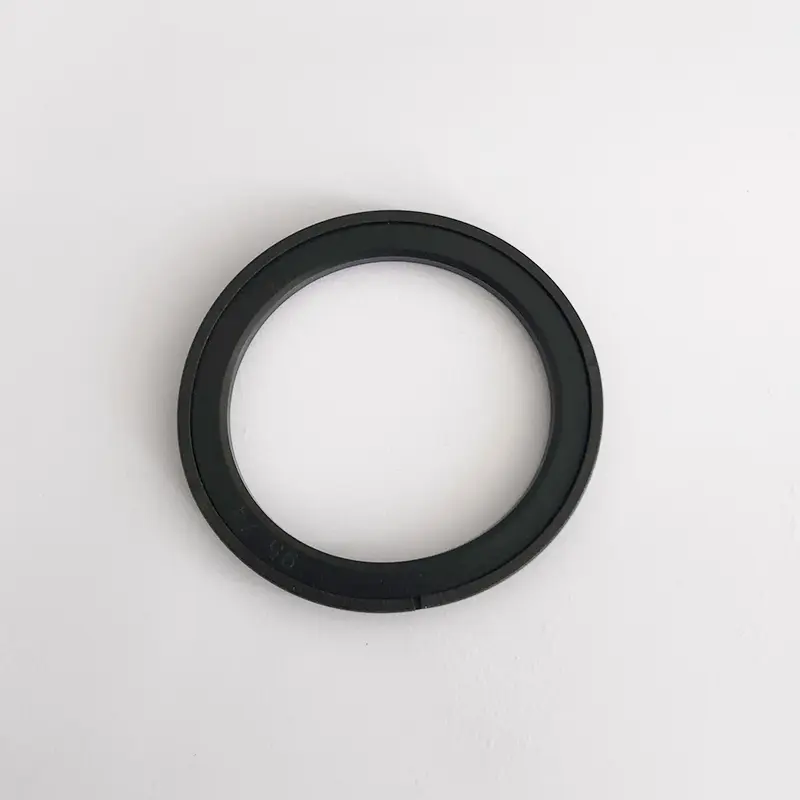

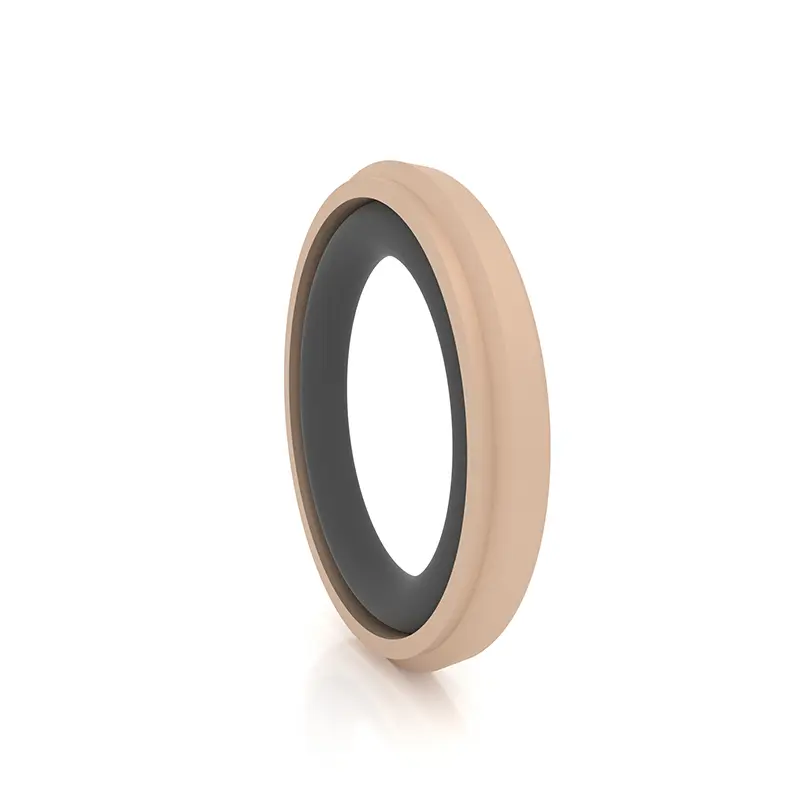

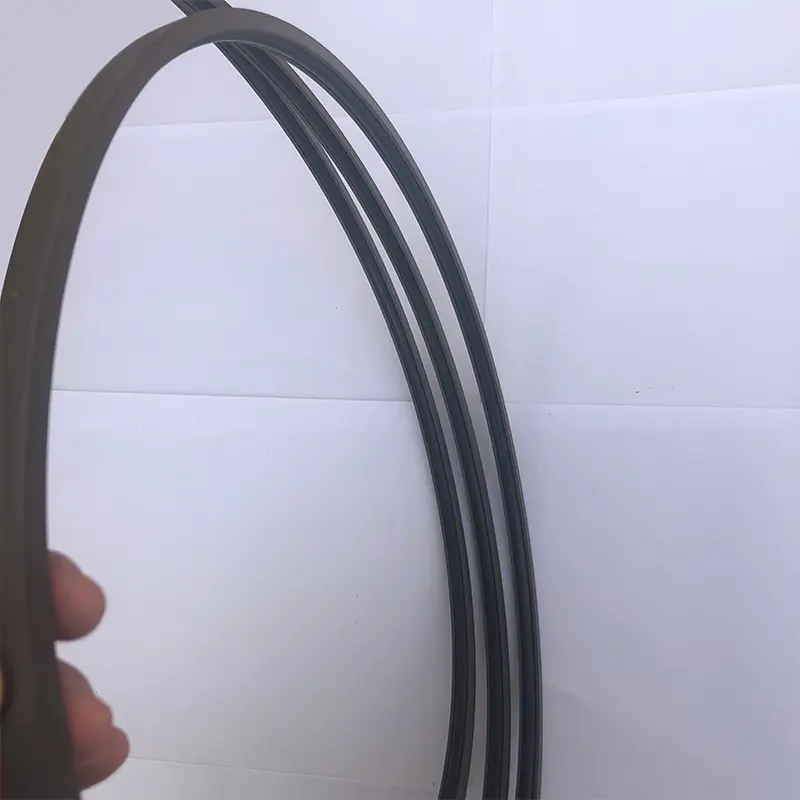

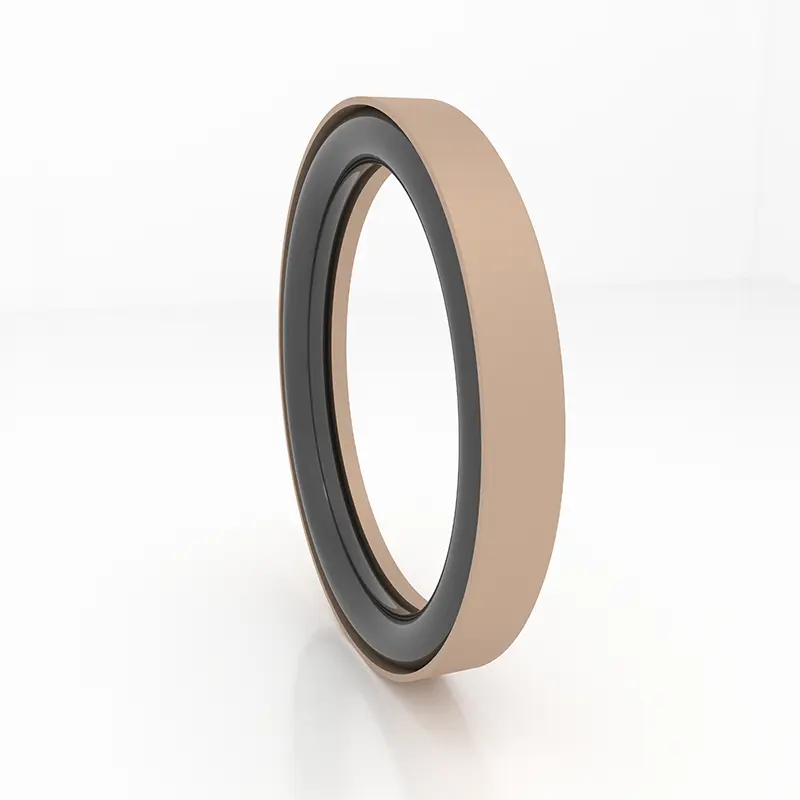

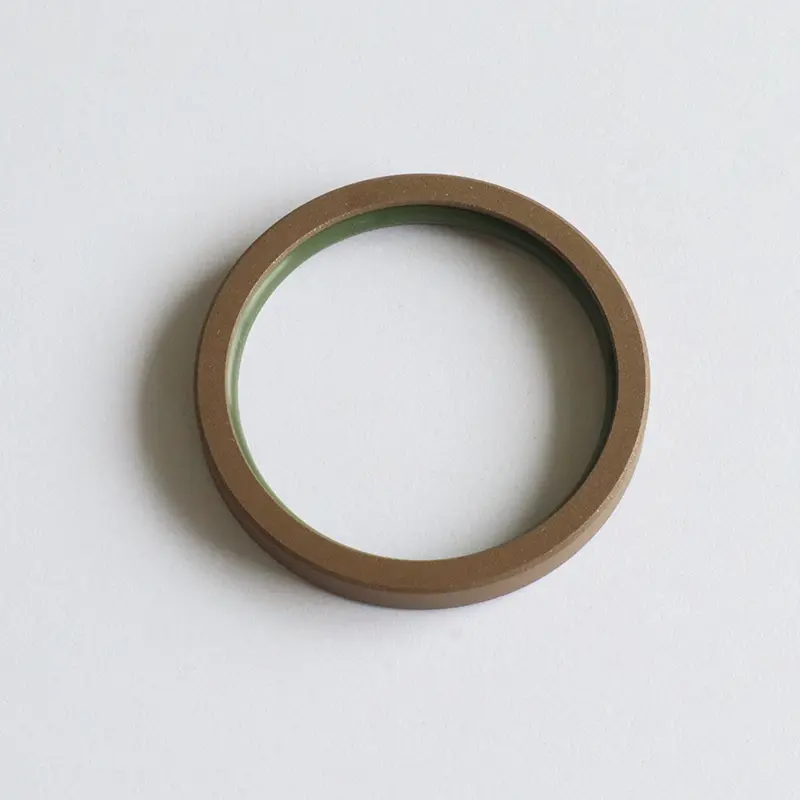

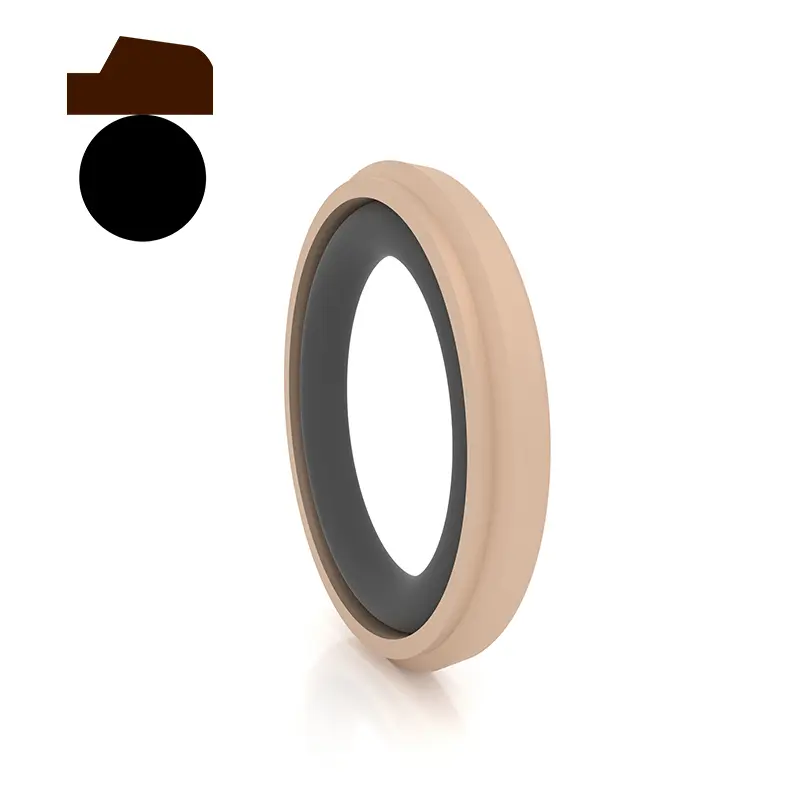

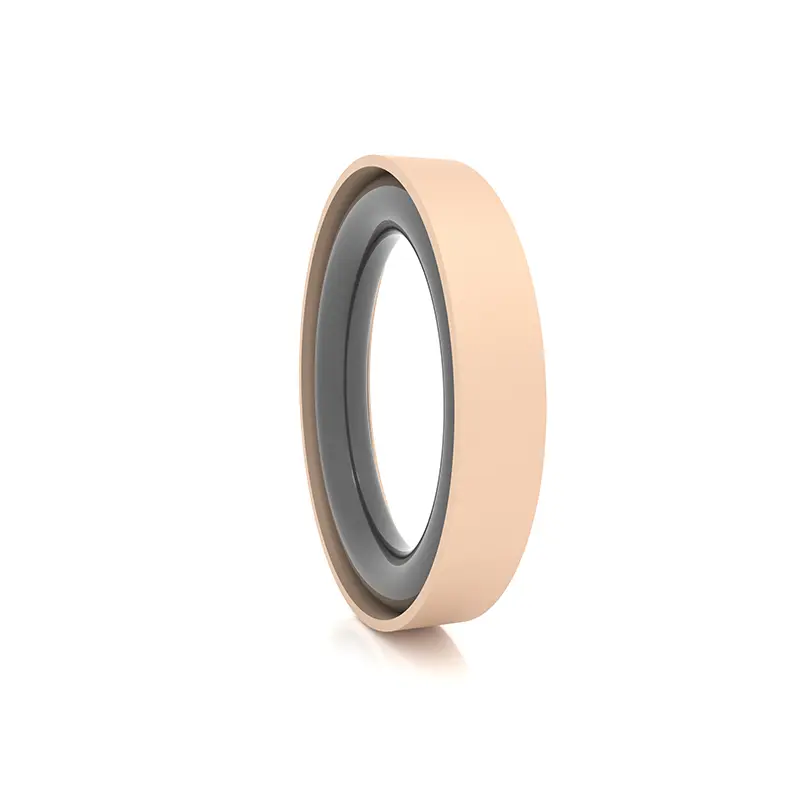

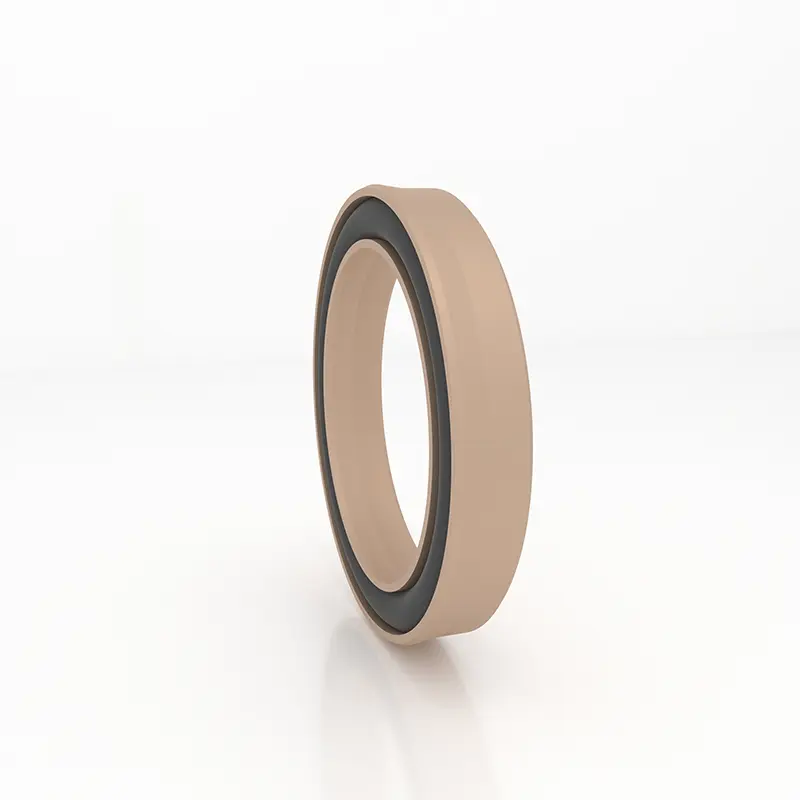

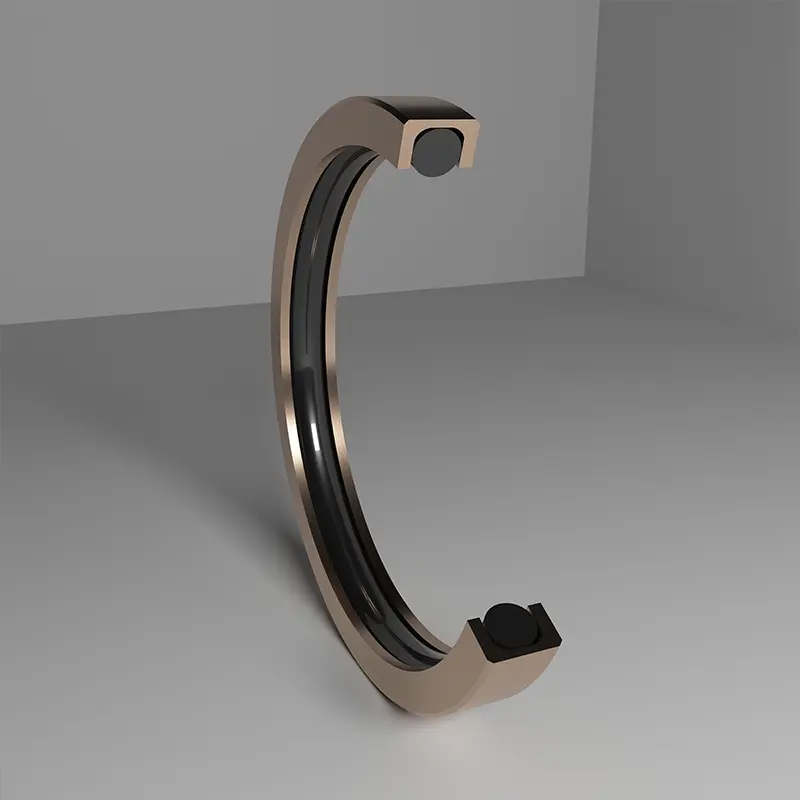

Заптивките со висок притисок за дупките на клипот се одлични, кои се состојат од PTFE или специјален композитен материјал за запечатување во форма на специјален облик и високи еластични гумени прстени во форма на О. Според совпаѓањето на О-прстените, тие се поделени во серија RC58-RC64 (прилагодени на GB1235), кои се специјално користени за хидрауличко реципроцирање на еднонасочно запечатување.
PTFE материјалот има силна хемиска стабилност, киселина и алкална отпорност на корозија и се прилагодува на сложените хемиски средини. Прстенот за запечатување и гумениот прстен работат заедно за да се постигне одличен ефект на запечатување.
Во морското инженерство, заптивките со висок притисок за дупките на клипот можат да обезбедат клучна заштита за хидрауличниот систем на детектори на длабоко море. Притисокот на водата во длабоко море е голем, а морската вода е многу корозивна. Материјалната предност е еден од предусловите за производот да обезбеди отпорност на висок притисок и отпорност на корозија.
Во производството на тешки машини, големите хидраулични телескопски раце имаат голем дел од кран. Градилиштето е комплексно, телескопските раце се движат често, а притисокот варира. PTFE материјалот е отпорен на абење, комбиниран со тенок дизајн на усните, компензација во реално време за абење, тесно запечатување и намалени ризици на неуспех.
Во областа на новите енергетски возила, заптивките со висок притисок за дупките на клипот се исто така клучни. Кај хидрауличните компоненти на EPS, материјалот е стабилен и може точно да се запечати во лицето на ерозијата на хидрауличкото масло и температурните промени; Во системот на сопирачките, за влијание на висок притисок и корозија на течноста за сопирачките, специјалната структура и оптимизираниот прстен за запечатување на дебелина строго го спречуваат истекувањето и обезбедуваат безбедност.

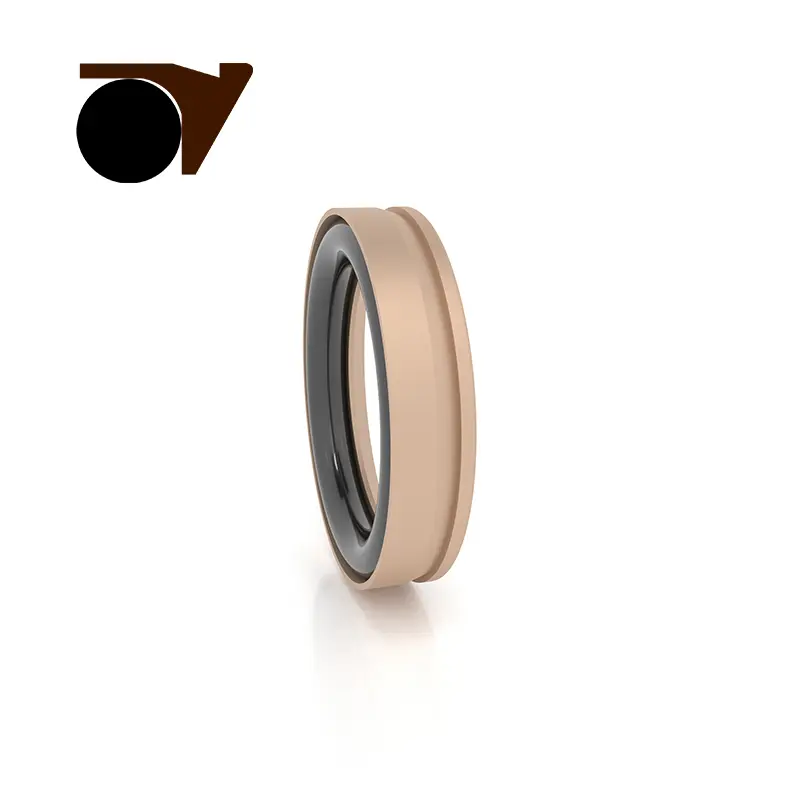

Заптивките со висок притисок за дупките на клипот што ги произведуваме имаат некои модели со тенок дизајн на усните со добар компензација и одлично запечатување. Тие се добро оптимизирани за притисок на вода и медиуми со низок вискозитет. Специјалната структура е отпорна на висок притисок и има одличен квалитет на материјалот. Тоа е најдобриот избор за отворање ефикасно запечатување.
Карактеристики на производот:
1. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен;
2. Долг живот, може да се користи за заптивки за подмачкување без масло;
3. Може да се користи за запечатување на висок притисок, ултра-висок притисок, вода и други медиуми со низок вискозност;
4. Може да се користи за запечатување на вода и други медиуми со низок вискозност
Избор на материјал

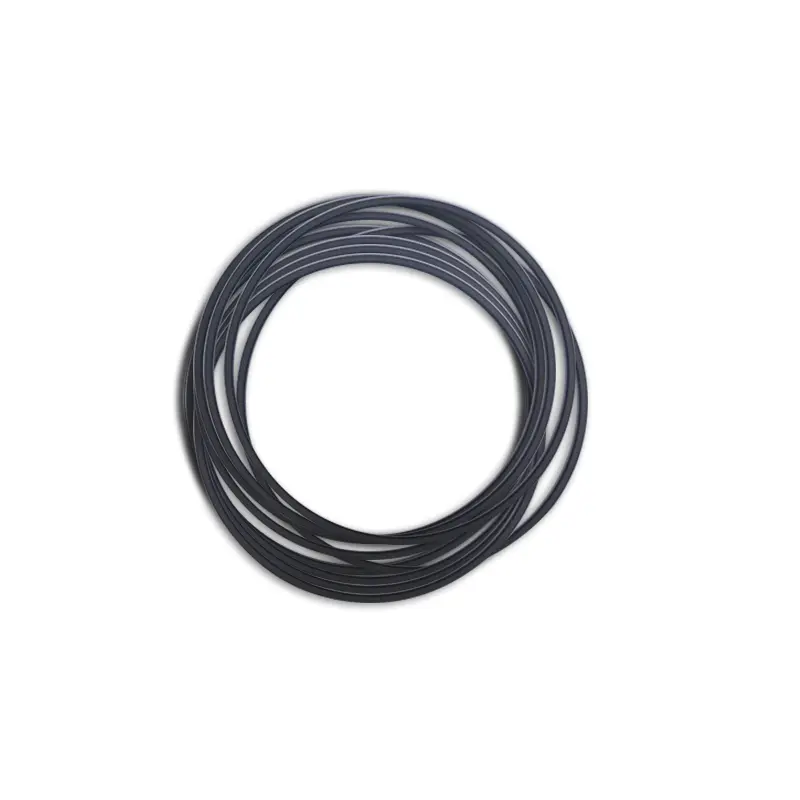

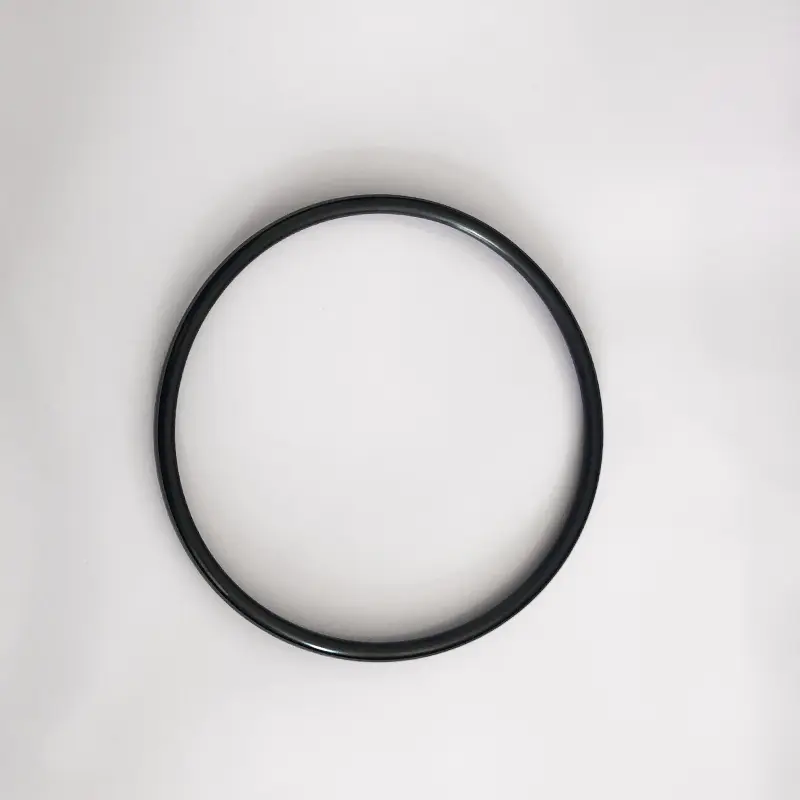

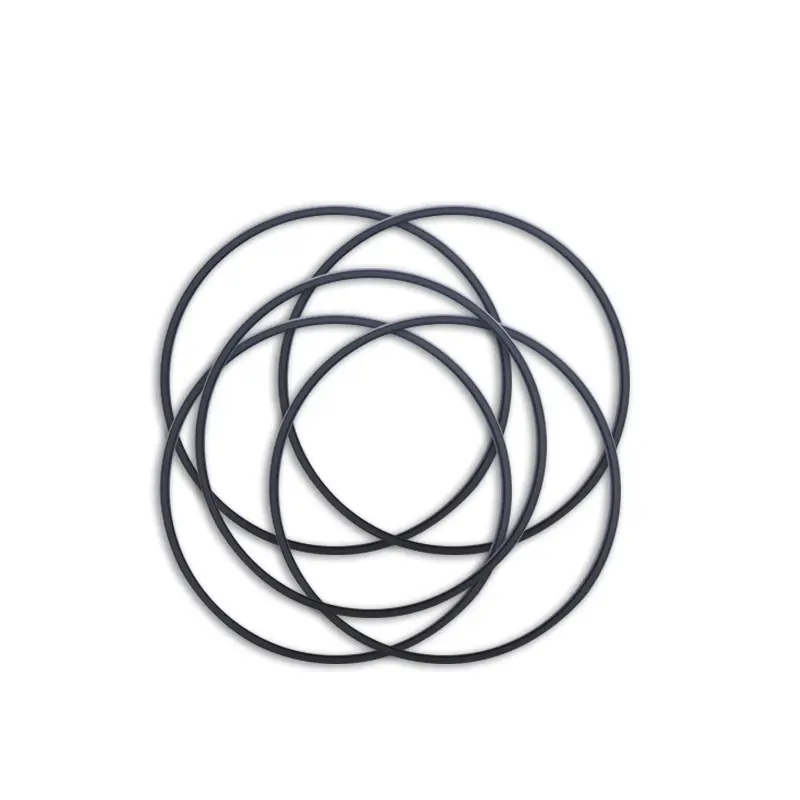

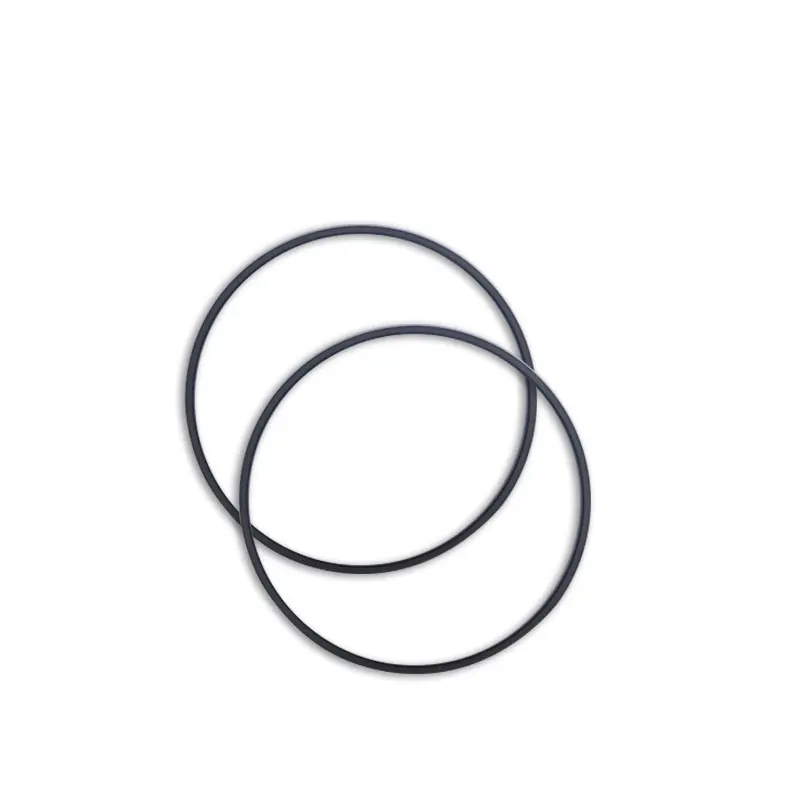

1. Материјалите за О-прстените се: R01 нитрилна гума (NBR), R02 Fluororubber (FKM), итн.
2. Запечатување материјали за прстен: Стандарден материјал PTFE3, други изборни материјали PTFE1, PTFE2, PTFE4, композитни термопластични материјали.
| Применливи услови за работа на заптивки под висок притисок за дупки на клипот (граничните вредности не треба да се појавуваат во исто време) | |||||

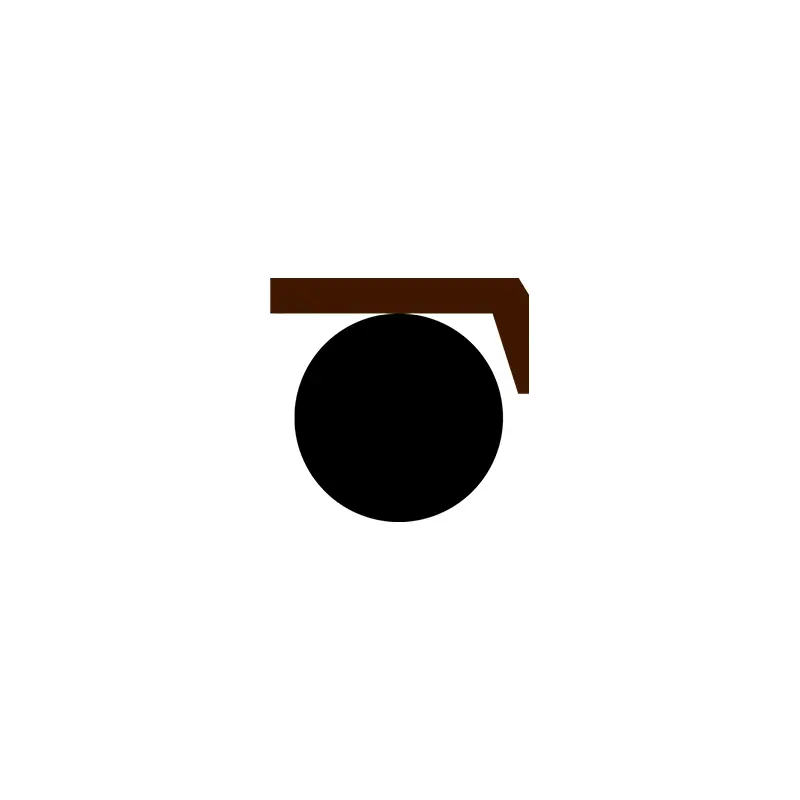

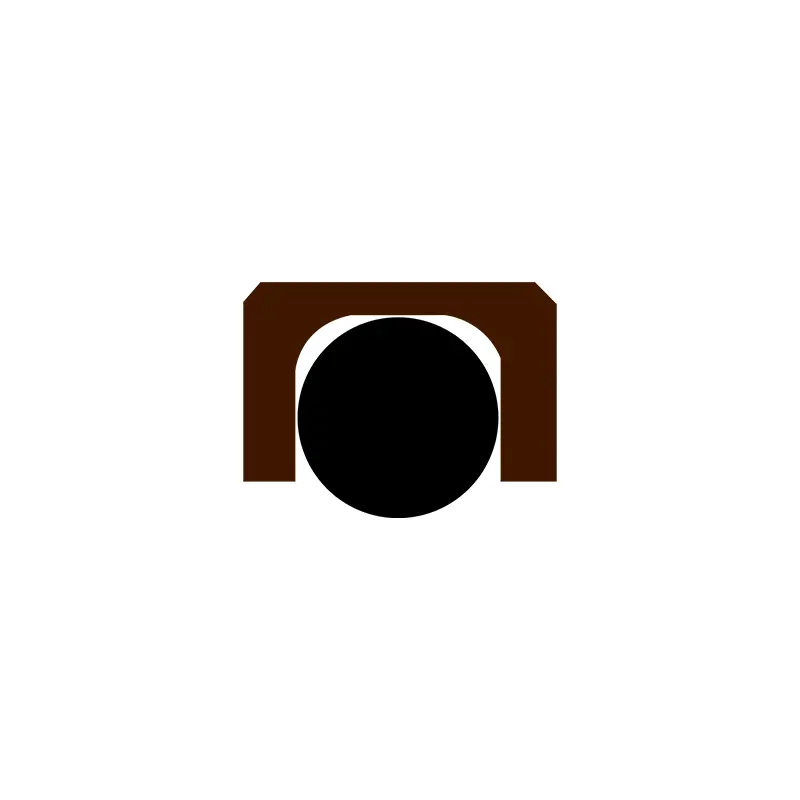

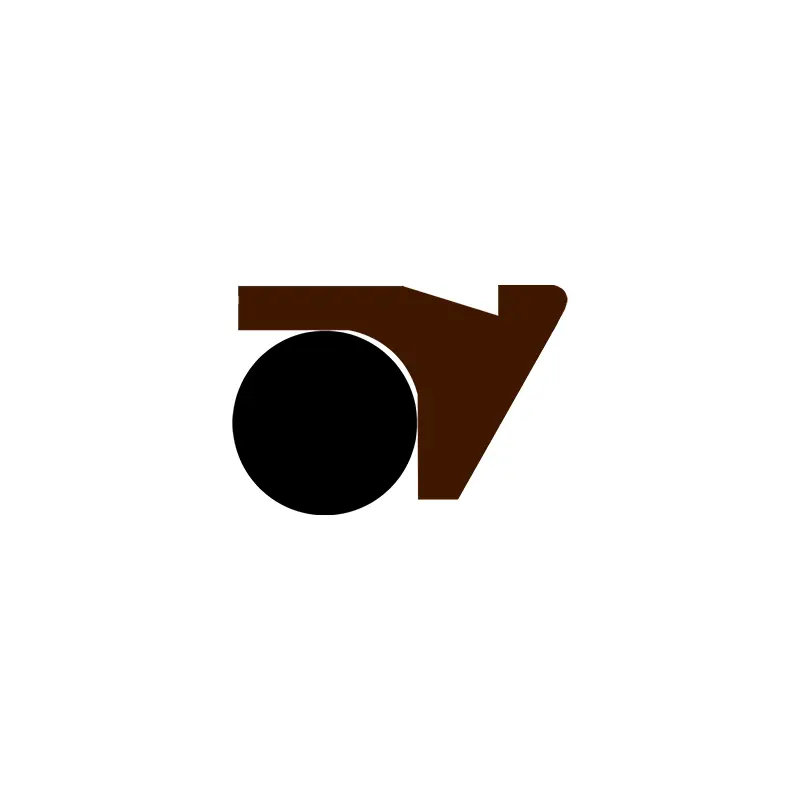

| Профил | Модел | Притисок (МПА) |
Температура (℃) | Брзина (М/с) | Медиуми |
 |
RC51/RC52 | ≤70 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC55 | ≤200 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (совпаѓање на прстенот NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+200 (совпаѓање на о-прстен FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+200 (совпаѓање на о-прстен FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+200 (совпаѓање на о-прстен FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+200 (совпаѓање на о-прстен FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+200 (совпаѓање на о-прстен FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC64 | ≤20 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
Добро | ≤50 | -35 ~+110 (совпаѓање O-Ring NBR) | ≤1 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), итн. |
Пример за нарачки:
Модел на нарачка RC51-80X70X7.6-PTFE3-R01
Дијаметар на моделот-цилиндричен дијаметар x Groove Дијаметар x Groove Width PTFE3-модифициран PTFE материјал код R01 O-Ring Material Code
Нарачајте модел RC53-80X69.6x9.8-PTFE3 -R01
Дијаметар на моделот-цилиндричен дијаметар x Groove Дијаметар x Groove Width PTFE3-модифициран PTFE материјал код R01- О-прстен Материјал код
Модел на нарачка RC55-80X69.4x10.6-PTFE3-R01
Дијаметар на моделот-цилиндричен дијаметар x Groove Дијаметар x Groove Width PTFE3-модифициран PTFE материјал код R01- О-прстен Материјал код
Нарачајте модел RC56-80X70X9.2-PTFE3 -R01
Дијаметар на моделот-цилиндричен дијаметар x Groove Дијаметар x Groove Width PTFE3-модифициран PTFE материјал код R01- О-прстен Материјал код
Нарачајте модел OK-80x59x8 Дијаметар на цилиндарот x Groove Дијаметар x Groove Shipth
Спецификации

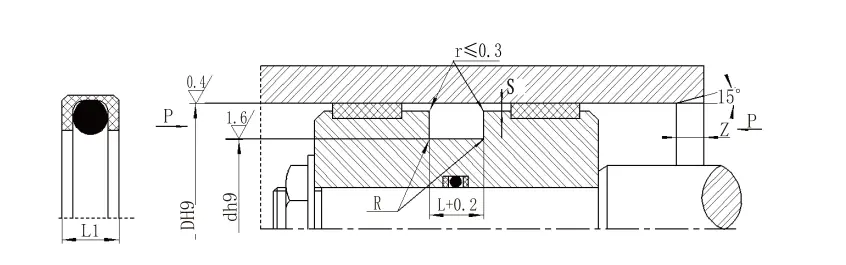

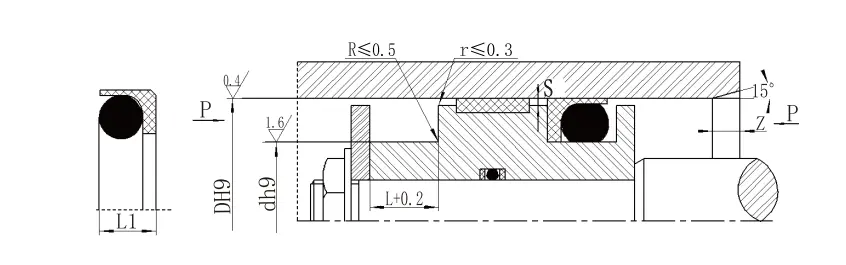

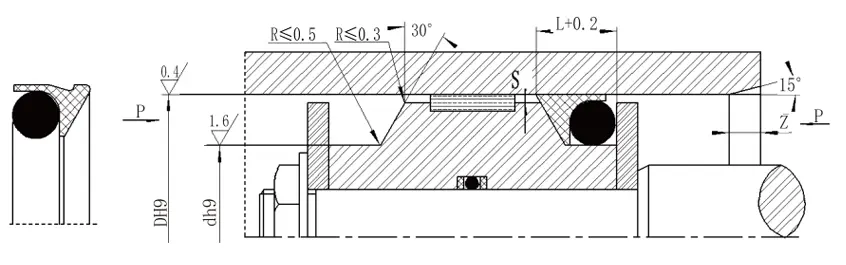

Табела за параметар за спецификација на RC51 (какви било спецификации во опсегот на параметрите) се достапни)| Стандарден тип DH9 RC51 |
Светло оптоварување DH9 RC51-Q |
Тежок товар DH9 RC51-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Висина на заптивката L1 | Радијална дозвола сМакс | Шафер Zмин |
Дијаметар на жица О-прстен d0 |
|
| <20Mpa | <40MPa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | Д-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | Д-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | Д-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | Д-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | Д-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | Д-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | Д-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Белешка: 1. Полесно е да се инсталира во затворени жлебови> 30мм со користење на серијалот за светло оптоварување. | |||||||||
| 2 Ве молиме, консултирајте се со нашата компанија за инсталација на затворен жлеб. | |||||||||
| 3. За притисок> 40MPa, коренот на заптивката користи толеранција на вклопување H8/F8. | |||||||||
| РЦ52 (Појавување на О-прстен GB1235) Спецификации (какви било спецификации во опсегот на параметарот) се достапни) | ||||||
| Опсег на отворот D H9 |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Висина на заптивката L1 |
Радијална дозвола SМакс |
Шафер Zмин |
Дијаметар на жица О-прстен d0 |
| 12 ~ 55 | Д-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | Д-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | Д-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Пример за нарачки RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| Дијаметар на моделот-цилиндричен дијаметар x Groove Дијаметар x Groove Width PTFE3- Изменет PTFE материјален код R01- О-прстен Материјал код | ||||||
| Спецификации за RC53 (какви било спецификации во опсегот на параметрите се достапни) | ||||||
| Опсег на отворот D H9 |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Радијален дозвола Смакс | Шафер Zмин |
Дијаметар на жица О-прстен dO |
|
| <40MPa | <60MPa | |||||
| 13 ~ 24 | Д-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | Д-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | Д-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | Д-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Спецификации за RC54 (совпаѓање O-Ring GB1235) (какви било спецификации во опсегот на параметрите) се достапни) | ||||||
| Опсег на отворот D H9 | Дијаметар на жлебот D H9 | Ширина на жлебот Л.+0.2 | Радијален дозвола Смакс | Шафер З.мин | Дијаметар на жица О-прстен Д.O | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | Д-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | Д-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | Д-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Белешка: За притисок> 60MPa, областа на коренот на заптивката користи толеранција на вклопување H8/F8, а ултра-високиот заптивка за заптивка на притисок <0,05. | ||||||
| Опсег на отворот D H9 | Дијаметар на жлебот D H9 | Ширина на жлебот Л.+0.2 | Радијален дозвола Смакс | Шафер З.мин | Дијаметар на жица О-прстен Д.O | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | Д-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | Д-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | Д-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Белешка: За притисок> 60MPa, областа на коренот на заптивката користи толеранција на вклопување H8/F8, а ултра-високиот заптивка за заптивка на притисок <0,05. | ||||||

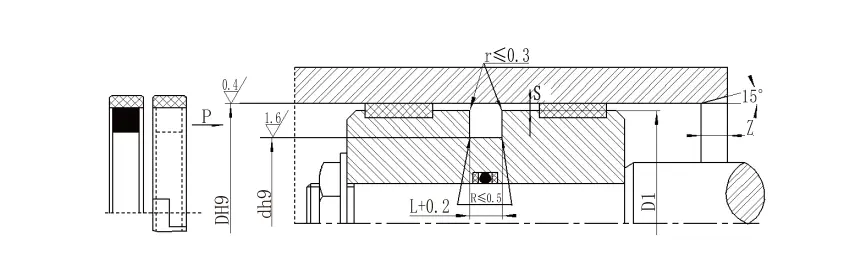

| Спецификации за RC56 (какви било спецификации во опсегот на параметрите се достапни) | ||||||||||
| Стандарден тип DH9 RC56 |
Светло оптоварување DH9 RC56-Q |
Тежок товар DH9 RC56-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Висина на заптивката L1 | Заоблени агли RМакс |
Радијална дозвола сМакс | Шафер Zмин |
Дијаметар на жицата О-прстен Д.O | |
| <20Mpa | <40MPa | |||||||||
| 8 ~ 12,9 | 13 ~ 23.9 | - | Д-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12,9 | Д-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | Д-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | Д-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | Д-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | Д-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | Д-18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Белешка: 1. За притисоци> 60MPa, областа на коренот на заптивката користи толеранција за појавување на H8/F8, а ултра-високиот заптив на притисок Smax <0,05. 2. За дијаметар на цилиндарот> 30мм, може да се инсталира во затворени жлебови. Ве молиме, консултирајте се со нашата компанија. | ||||||||||
| Спецификации за RC57 (совпаѓање O-Ring GB1235) (какви било спецификации во опсегот на параметрите) се достапни) | ||||||||
| Опсег на отворот D H9 | Дијаметар на жлебот D H9 | Ширина на жлебот Л.+0.2 | Висина на заптивката L1 | Тркалезни агли RМакс | Радијална дозвола сМакс | Шафер З.мин | Дијаметар на жица О-прстен Д.O | |
| <20Mpa | <40MPa | |||||||
| 8 ~ 27 | Д-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | Д-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | Д-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | Д-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Пример за нарачки RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| Дијаметар на моделот-цилиндричен дијаметар x Groove Дијаметар x Groove Width PTFE3, R01 Материјален код | ||||||||
