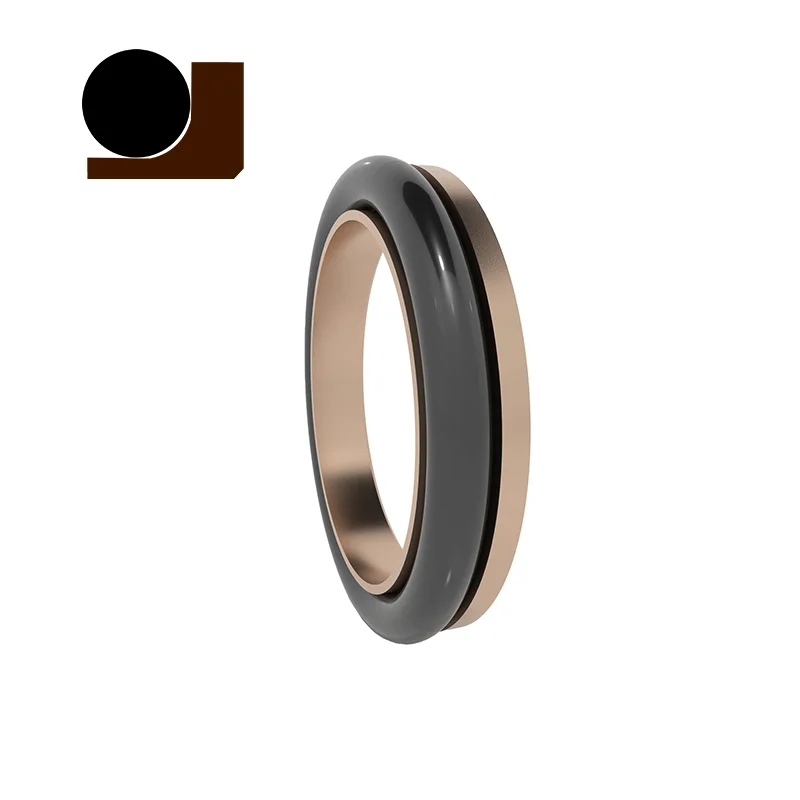

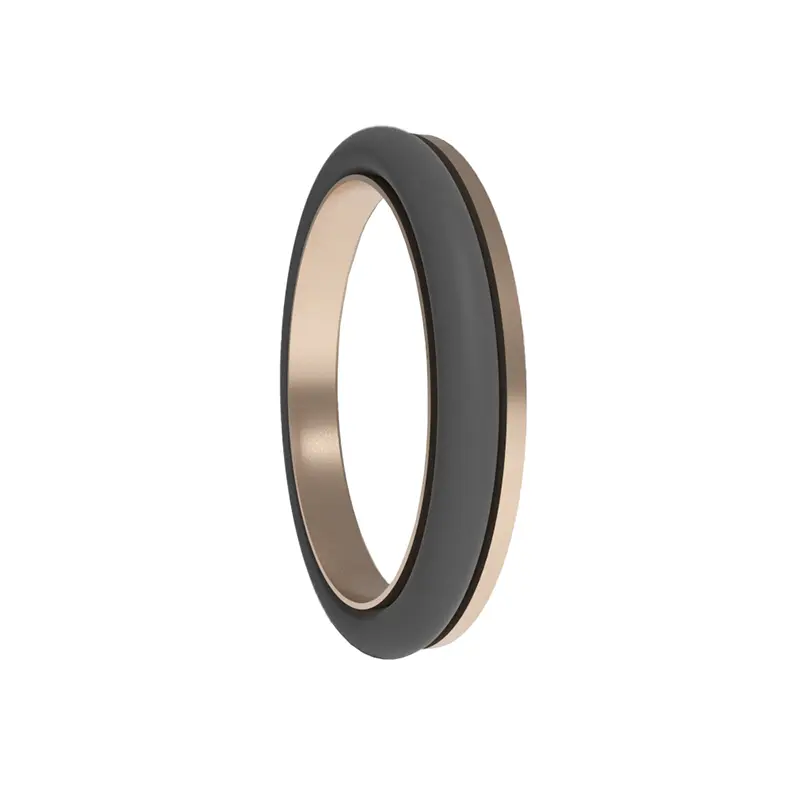

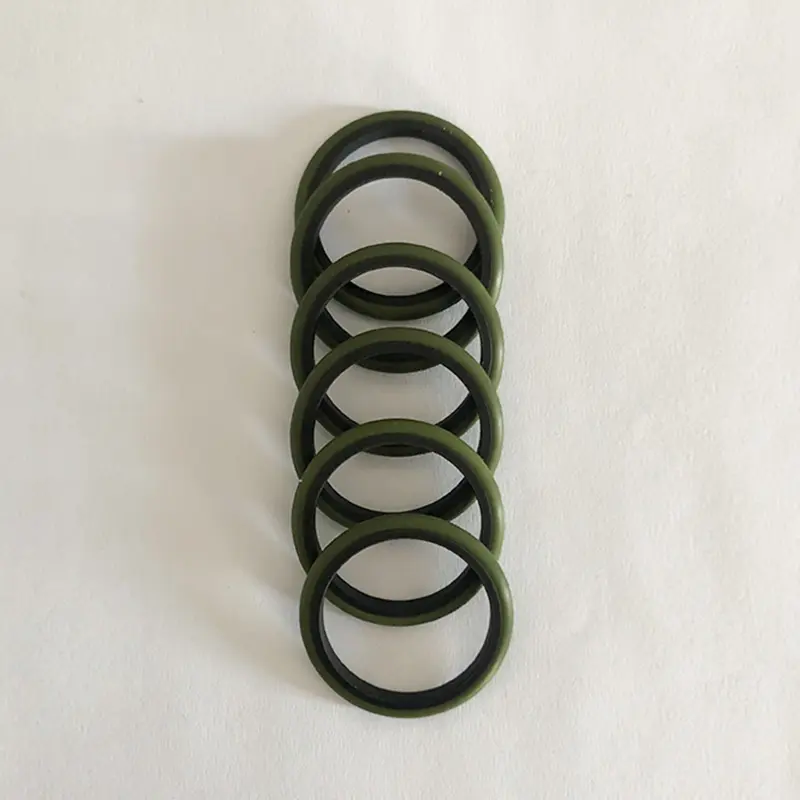

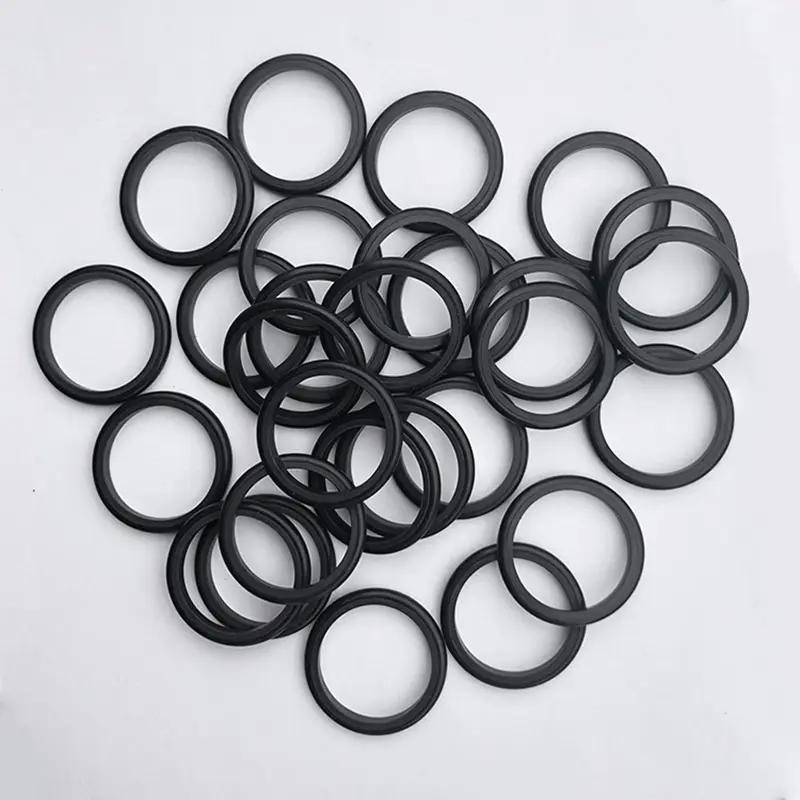

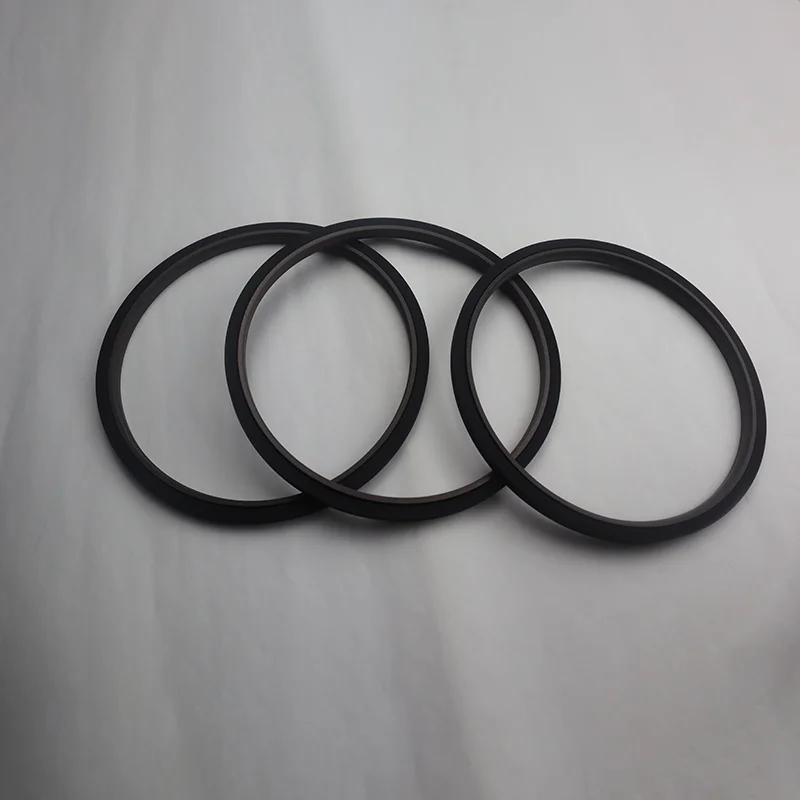

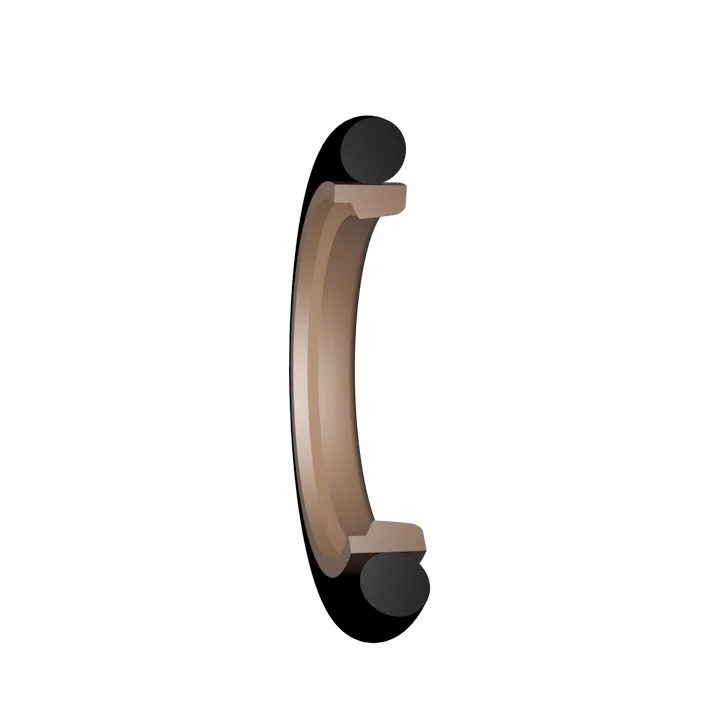

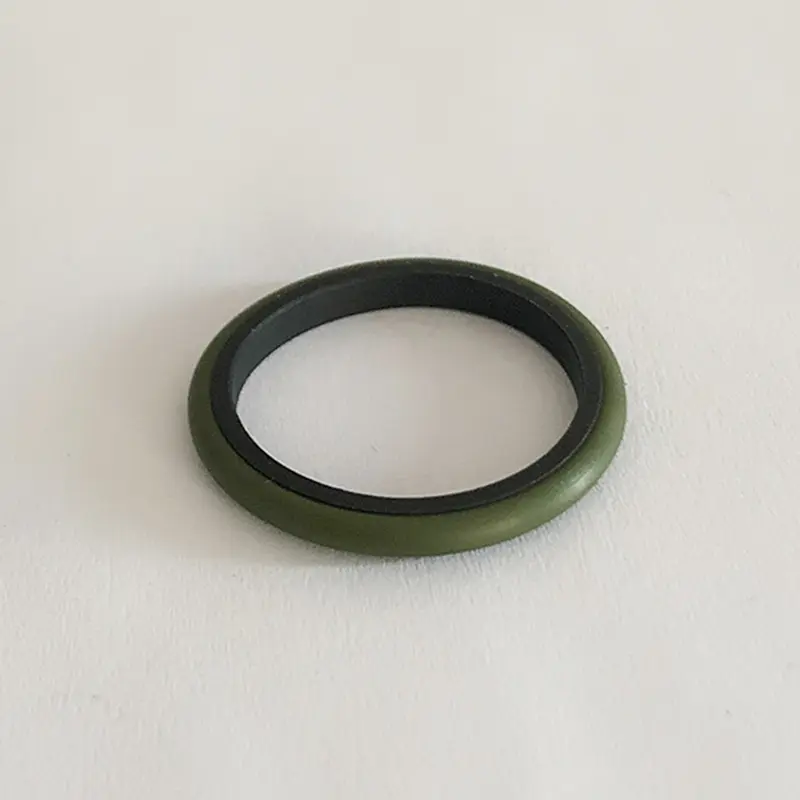

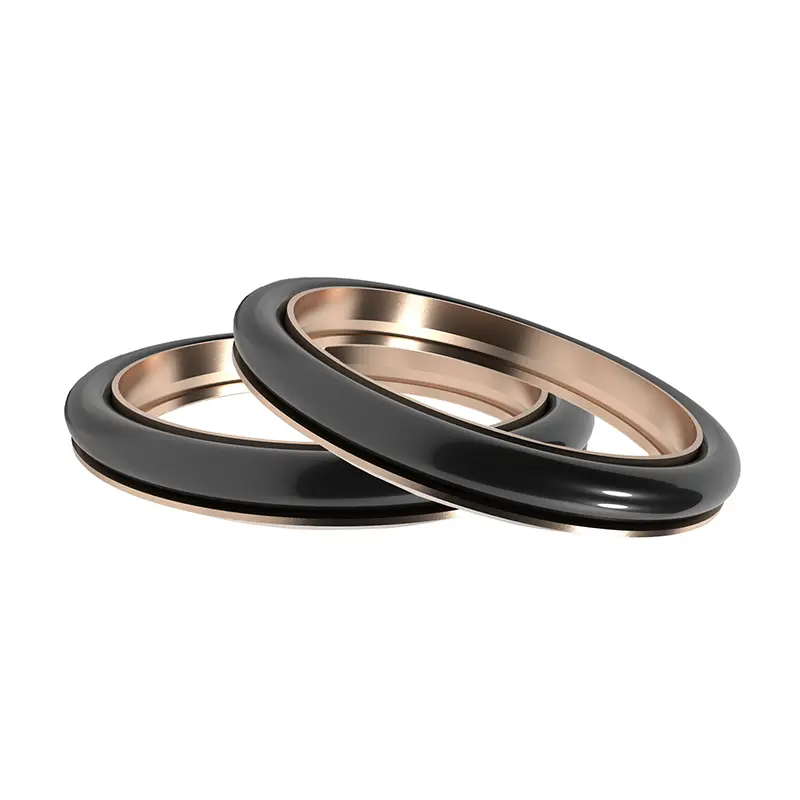

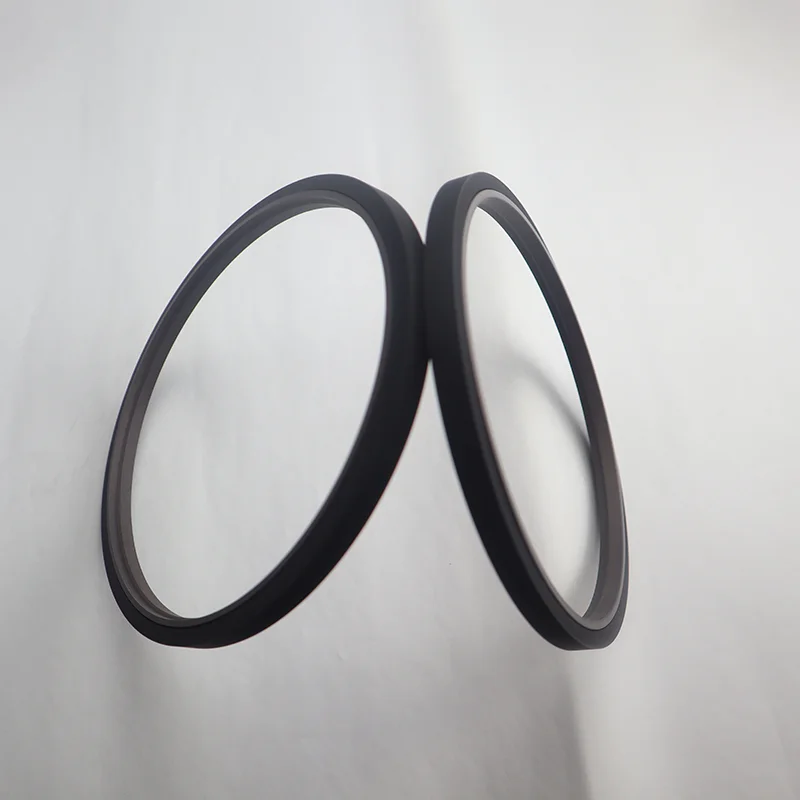

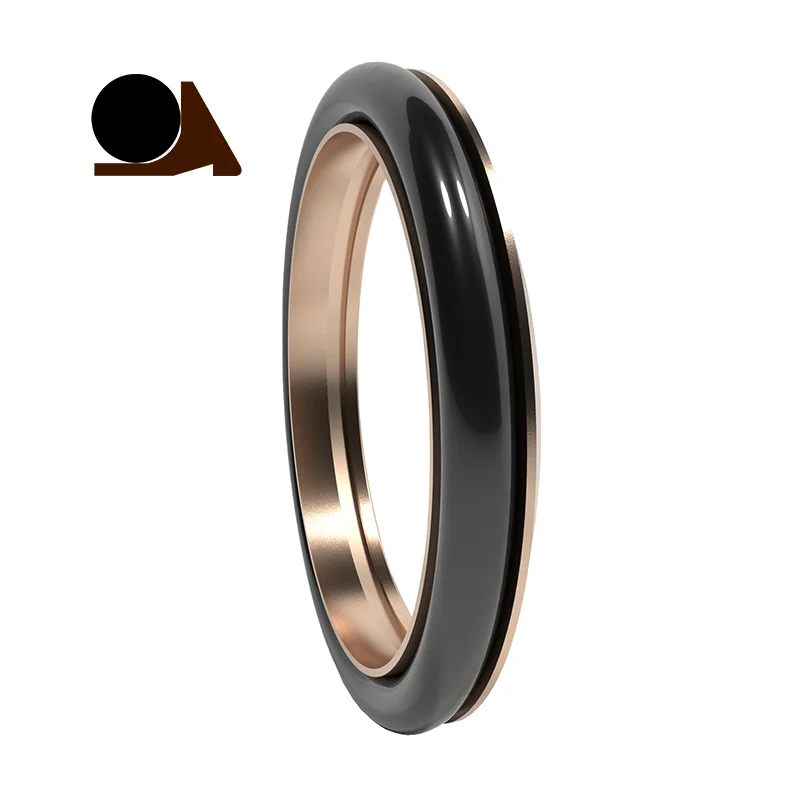

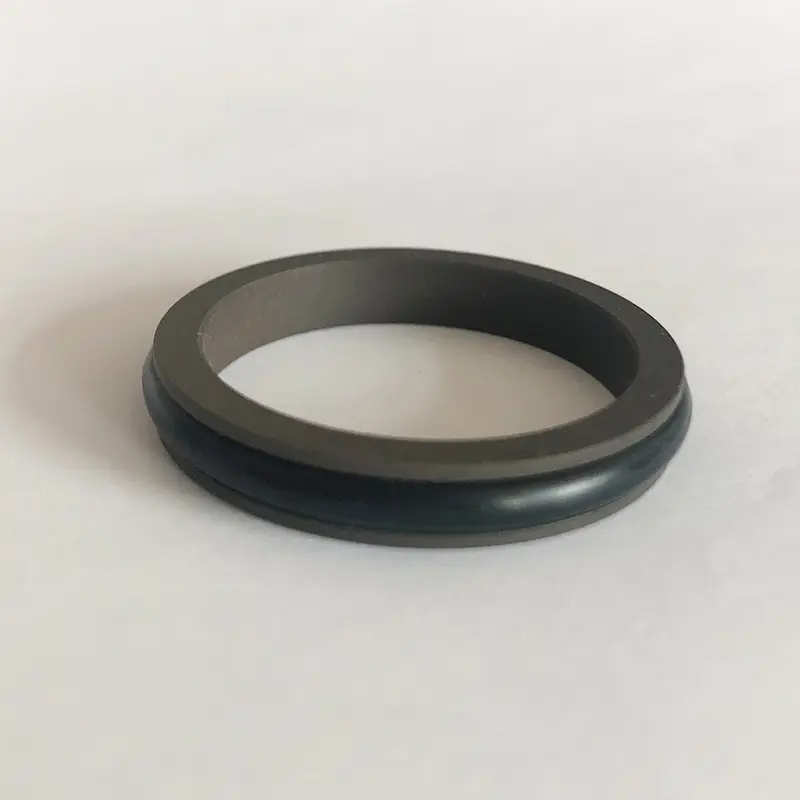

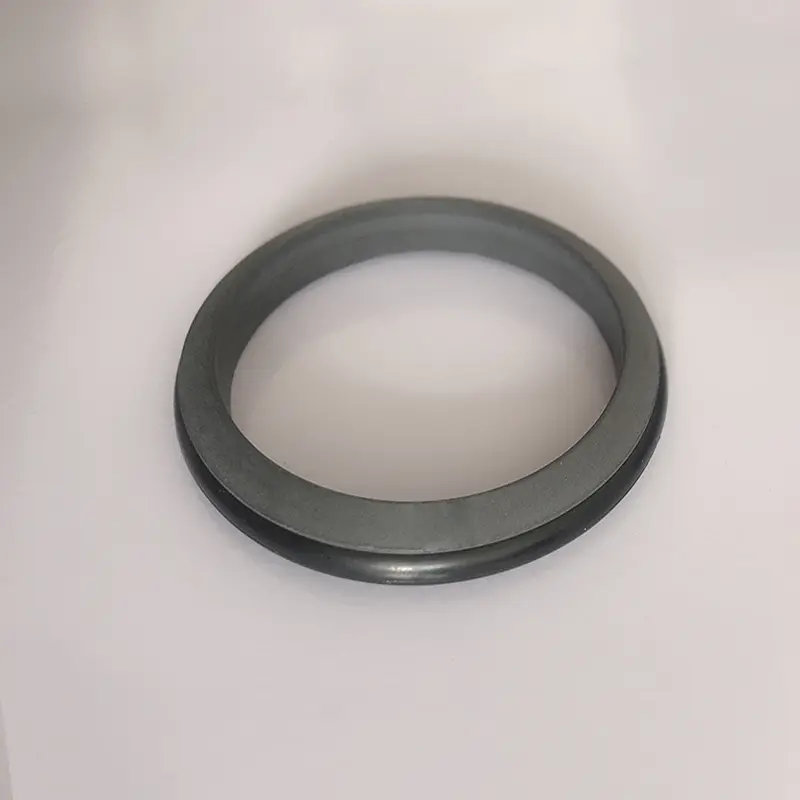

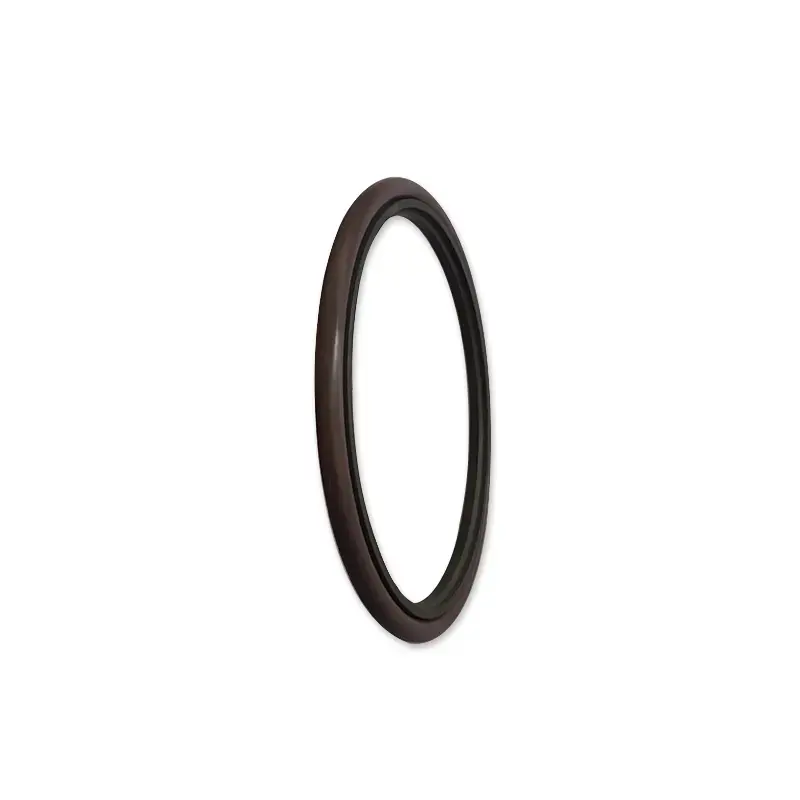

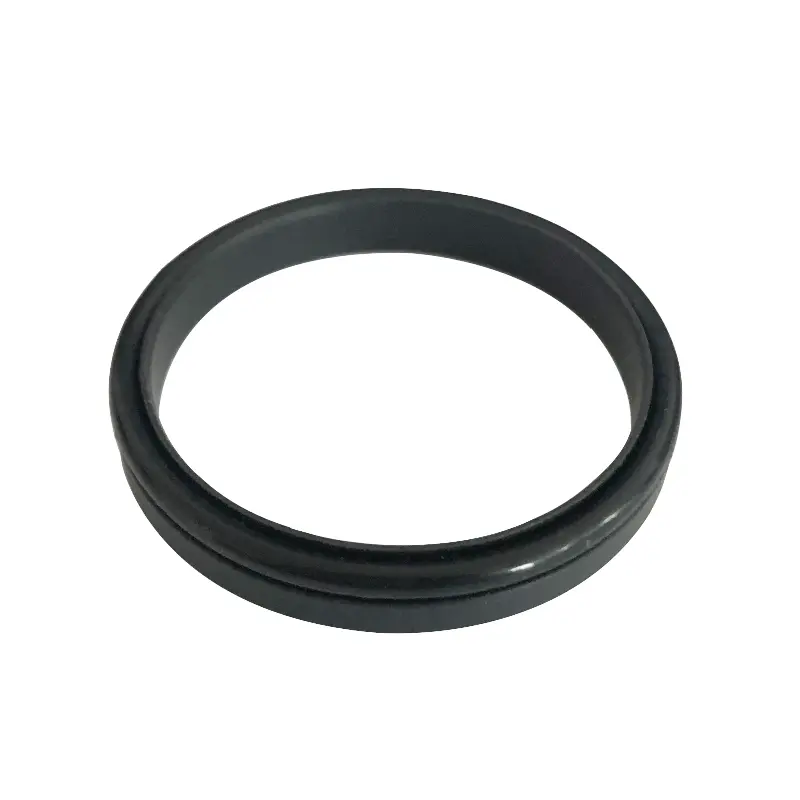

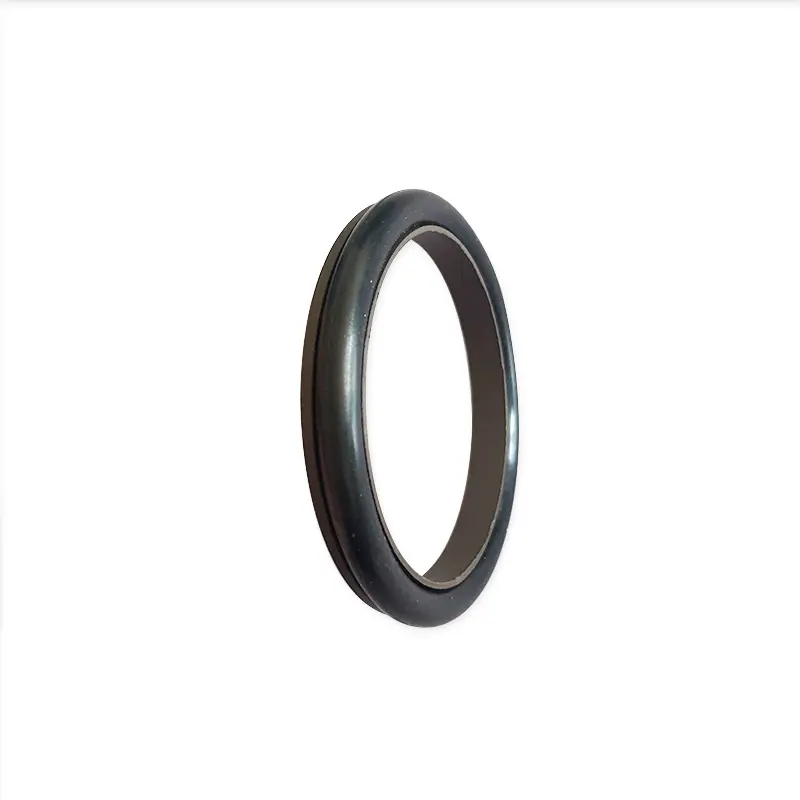

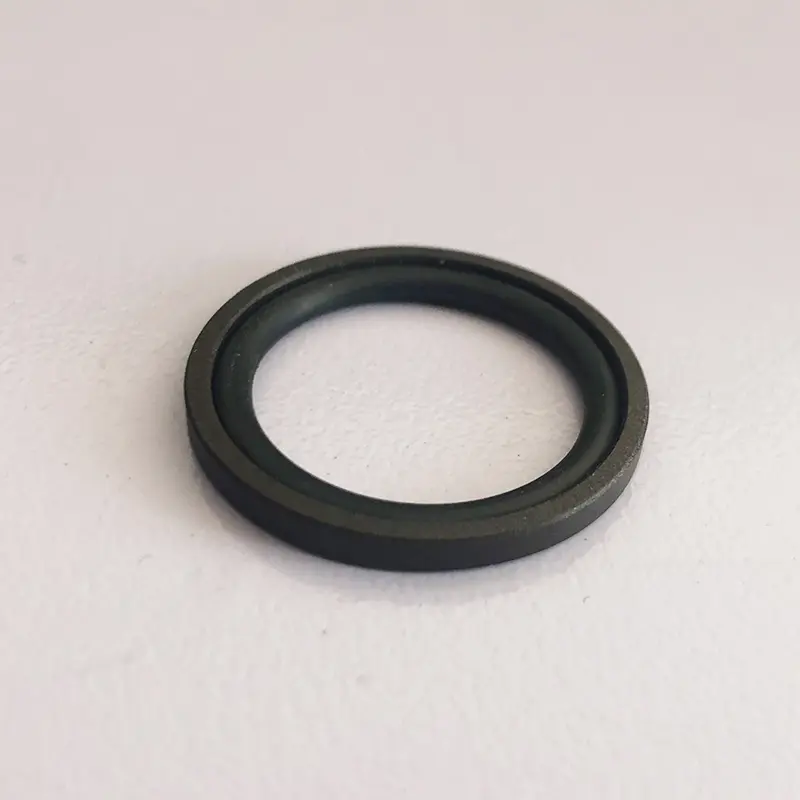

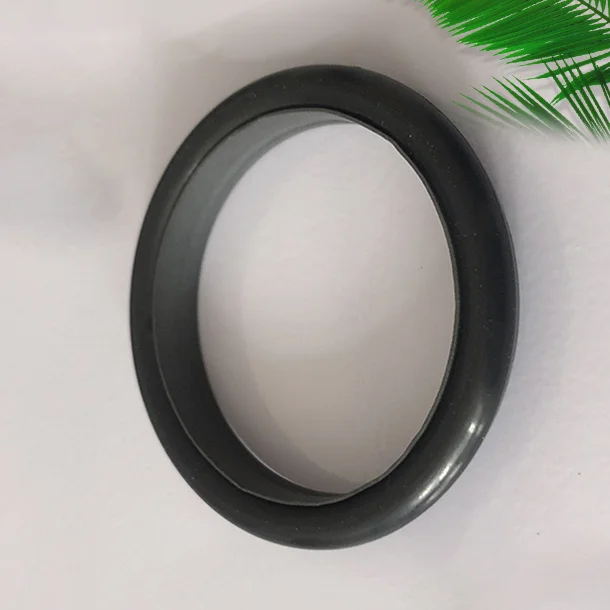

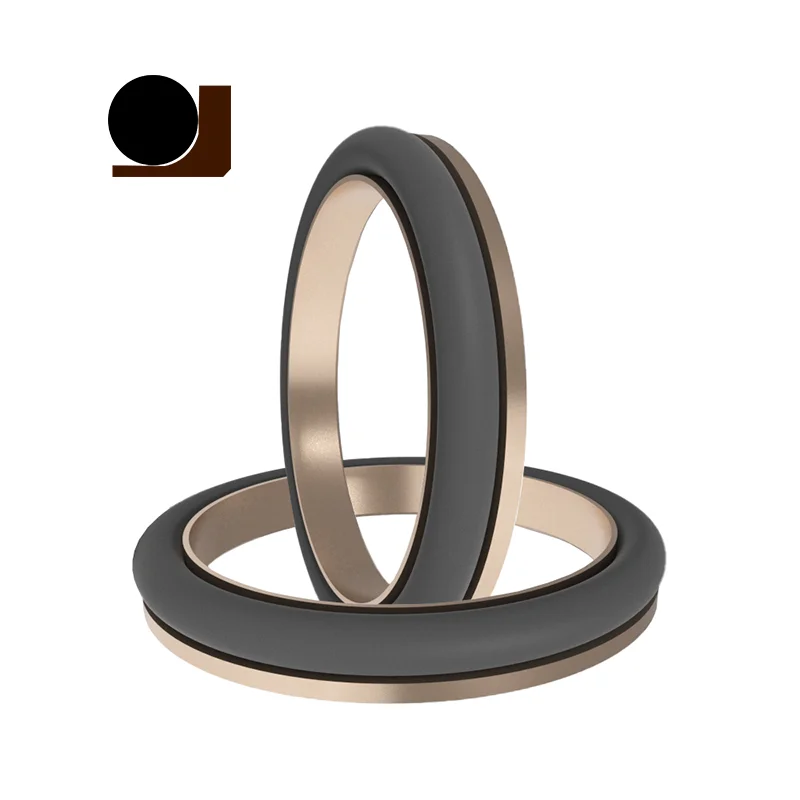

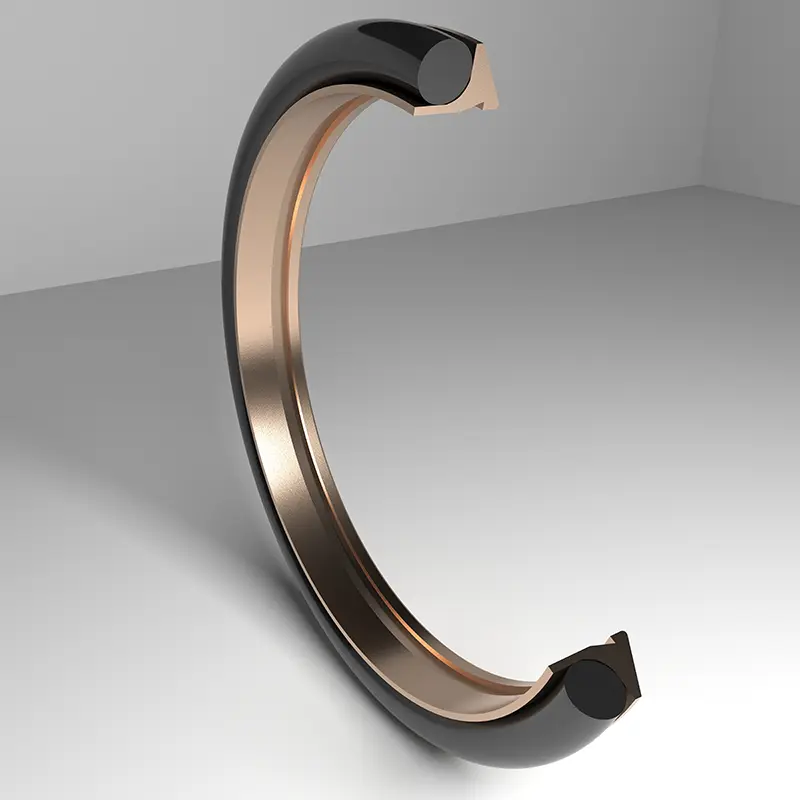

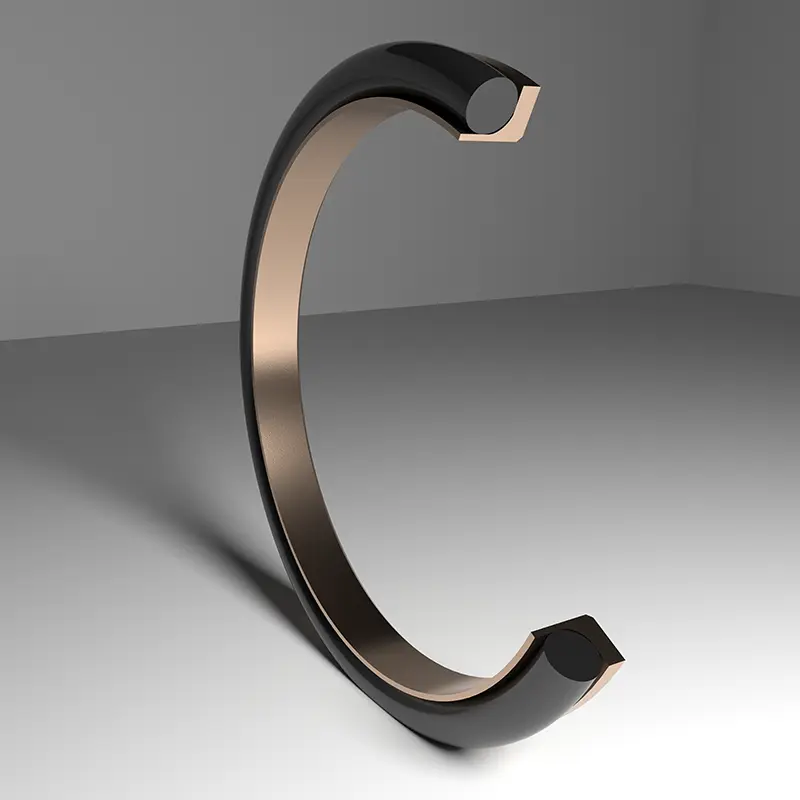

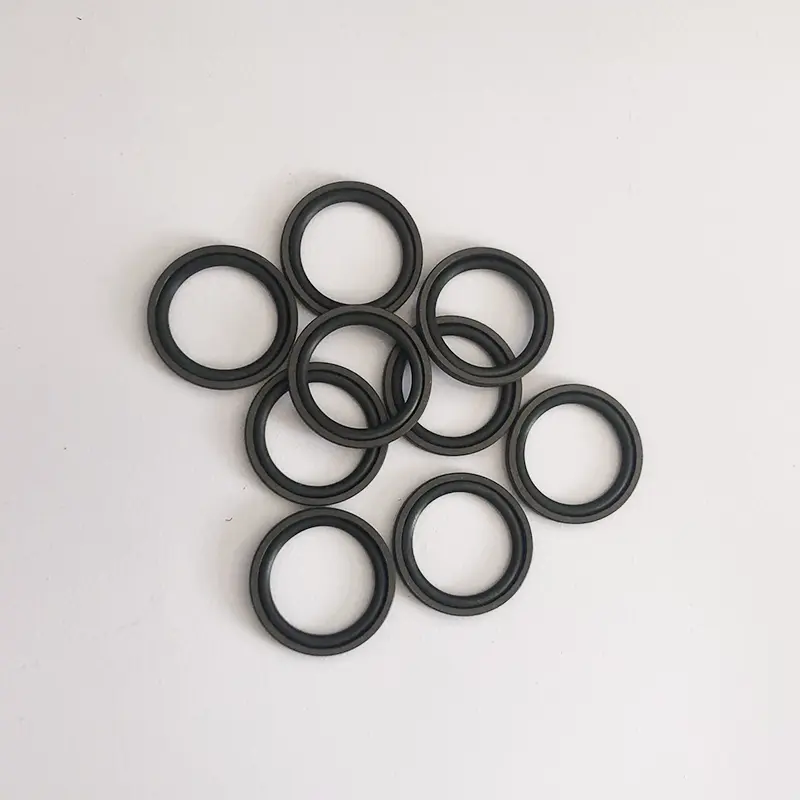

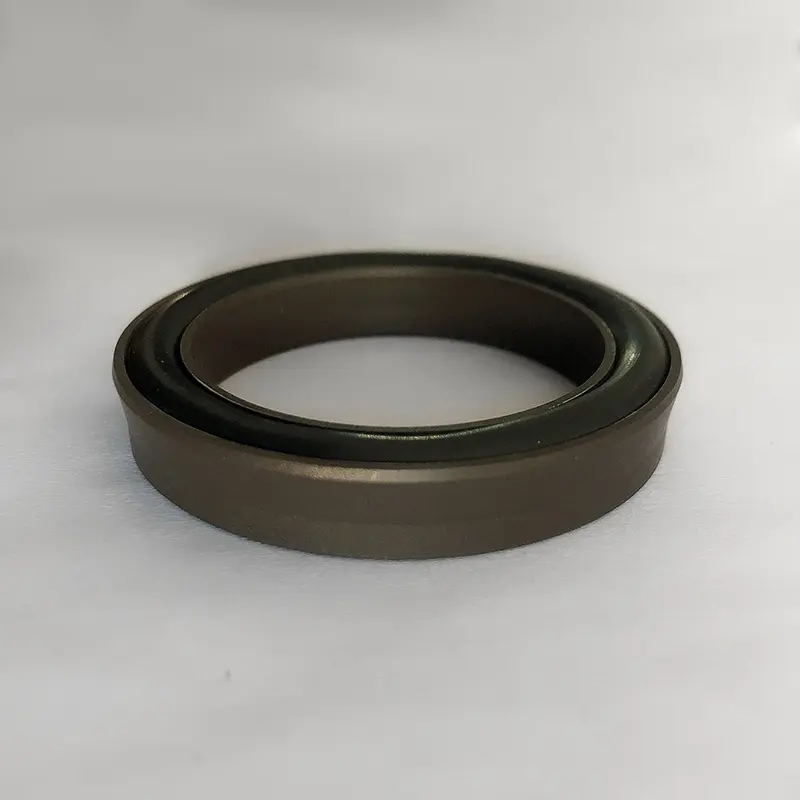

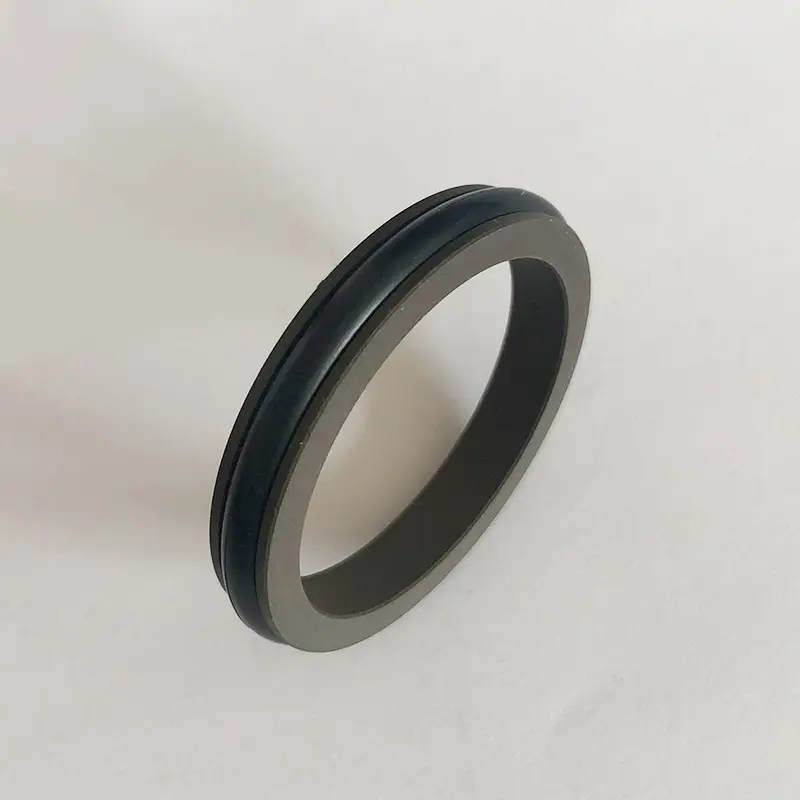

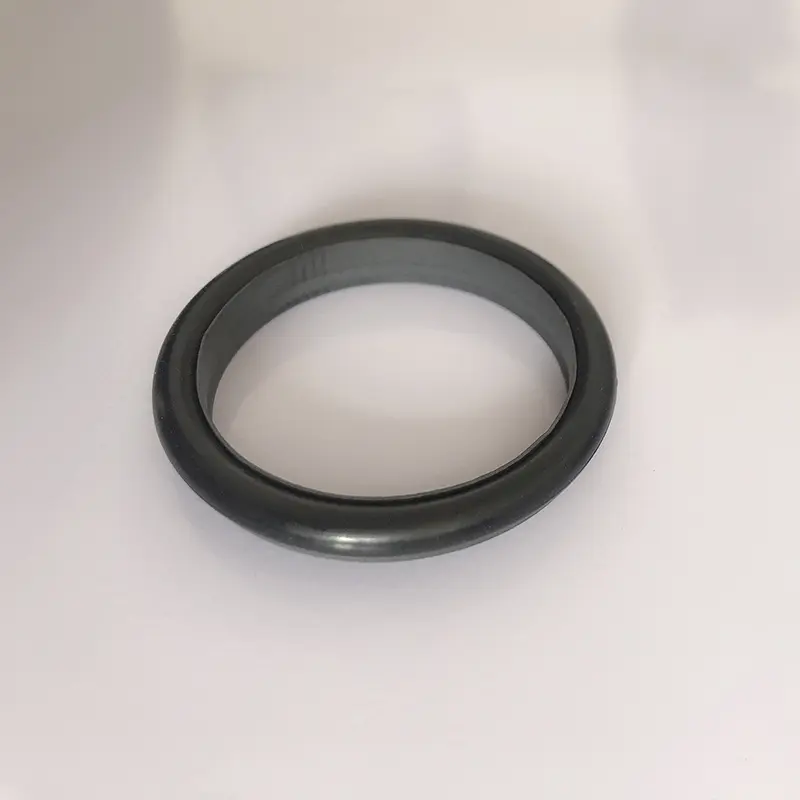

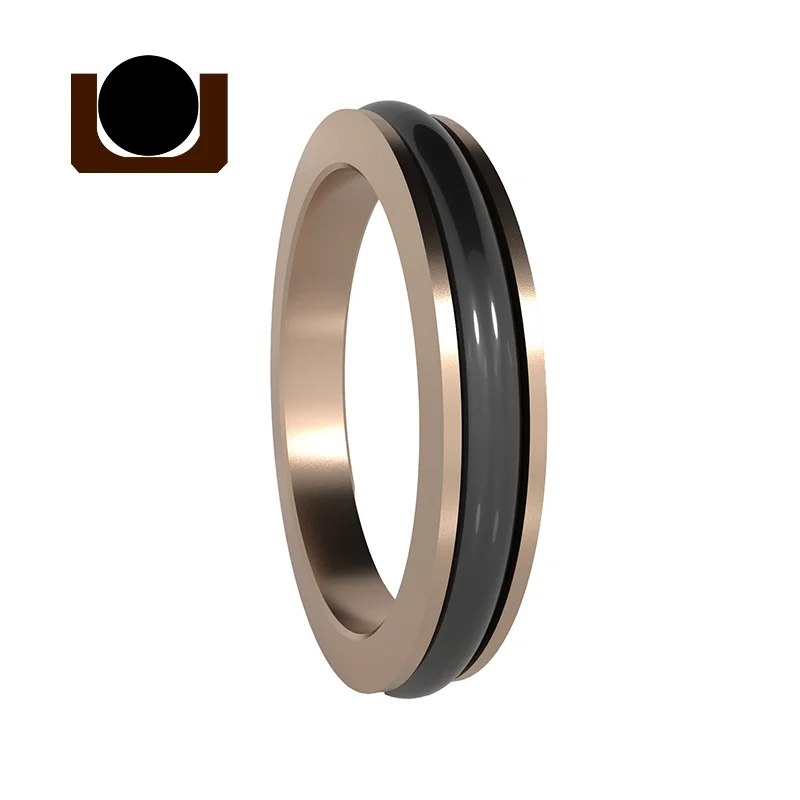

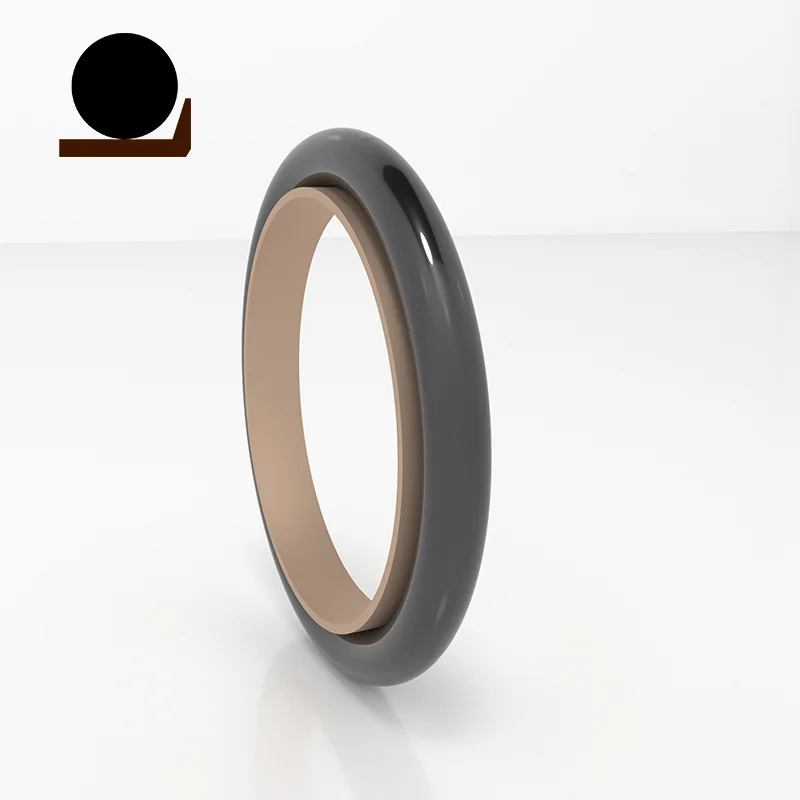

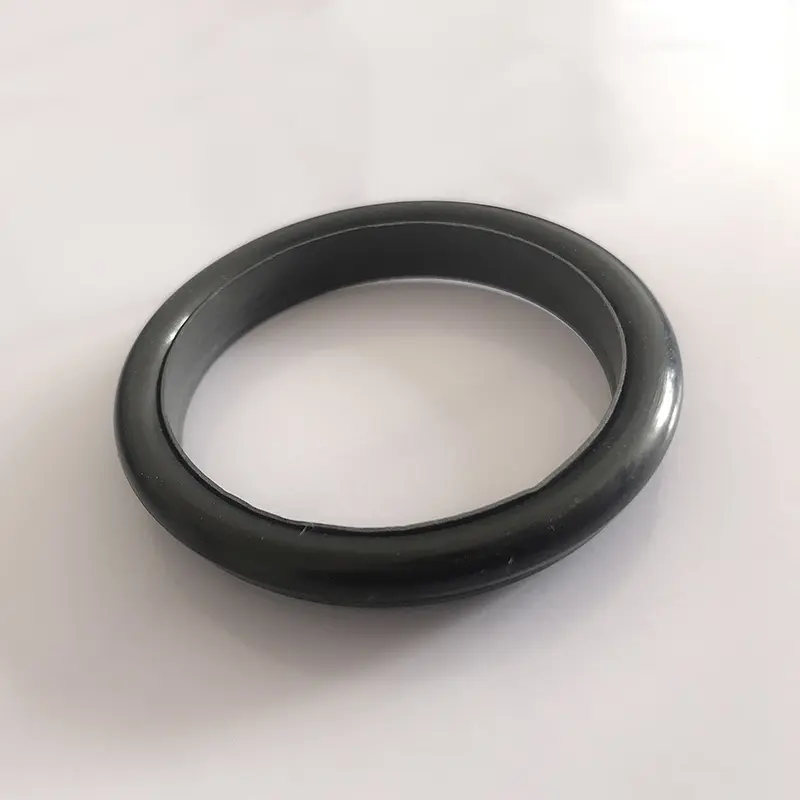

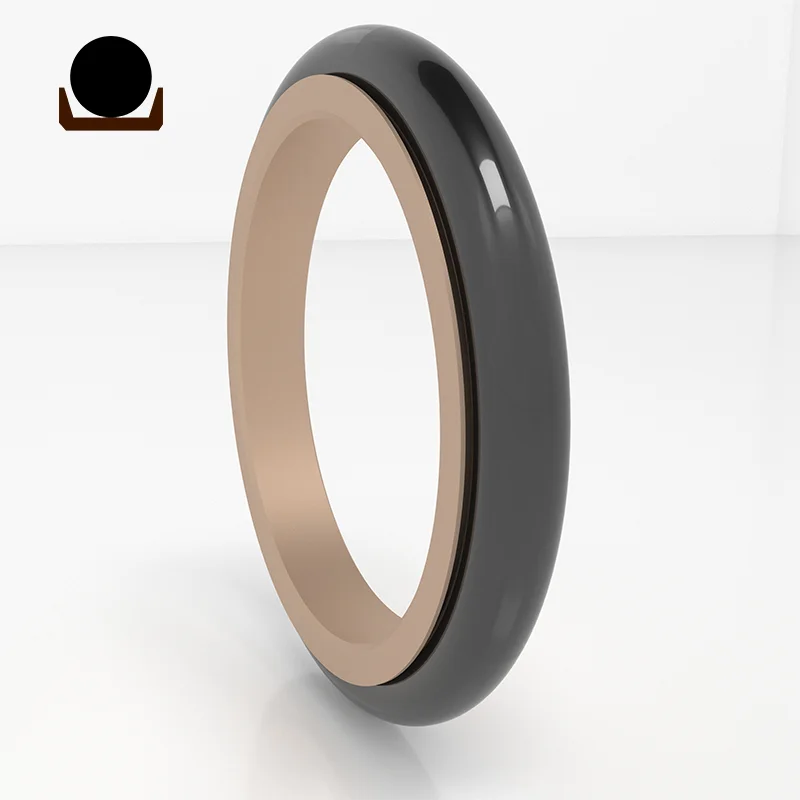

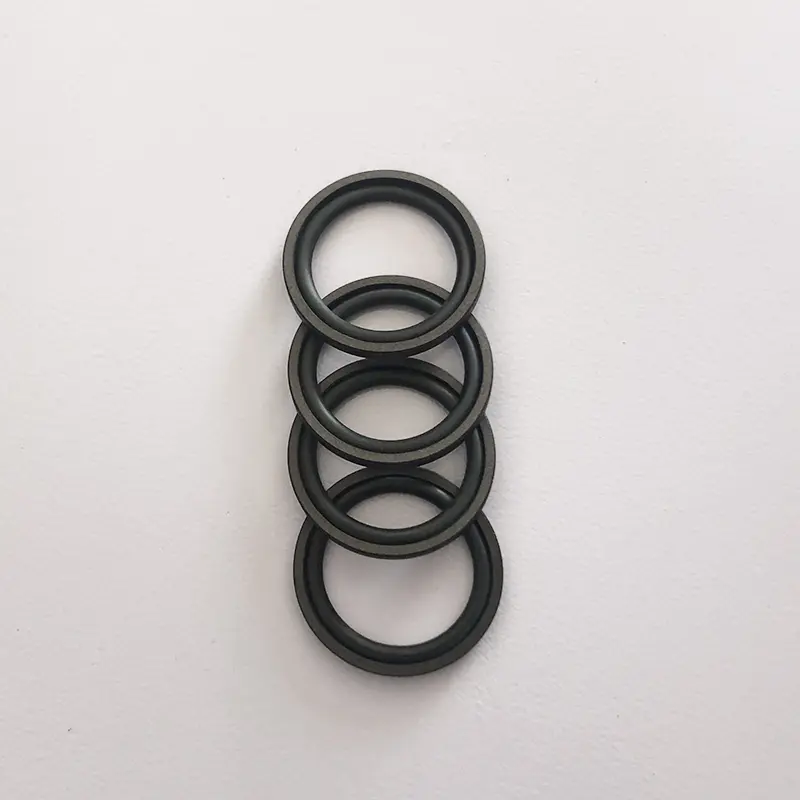

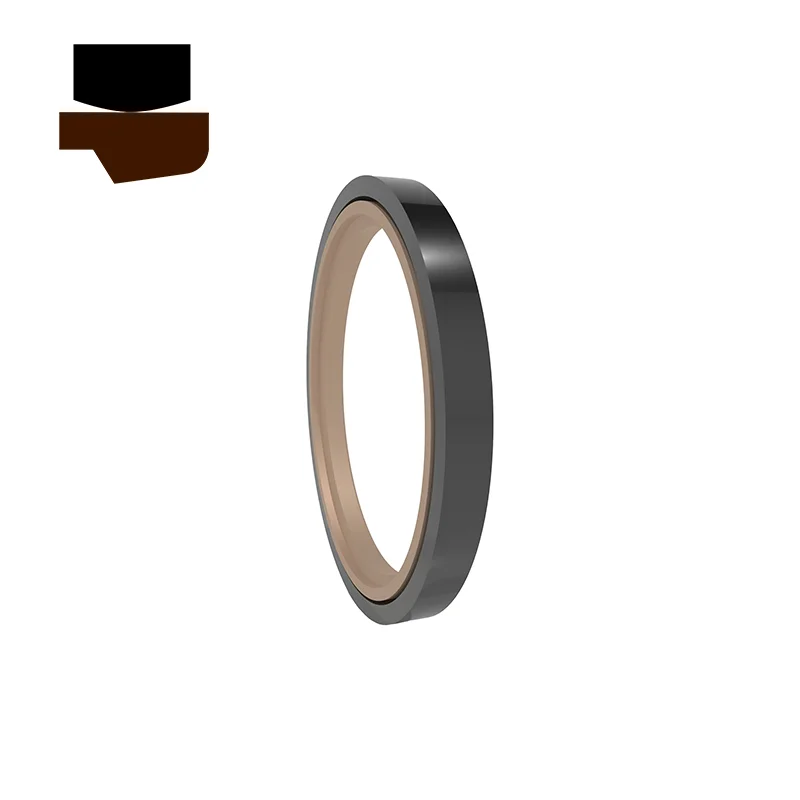

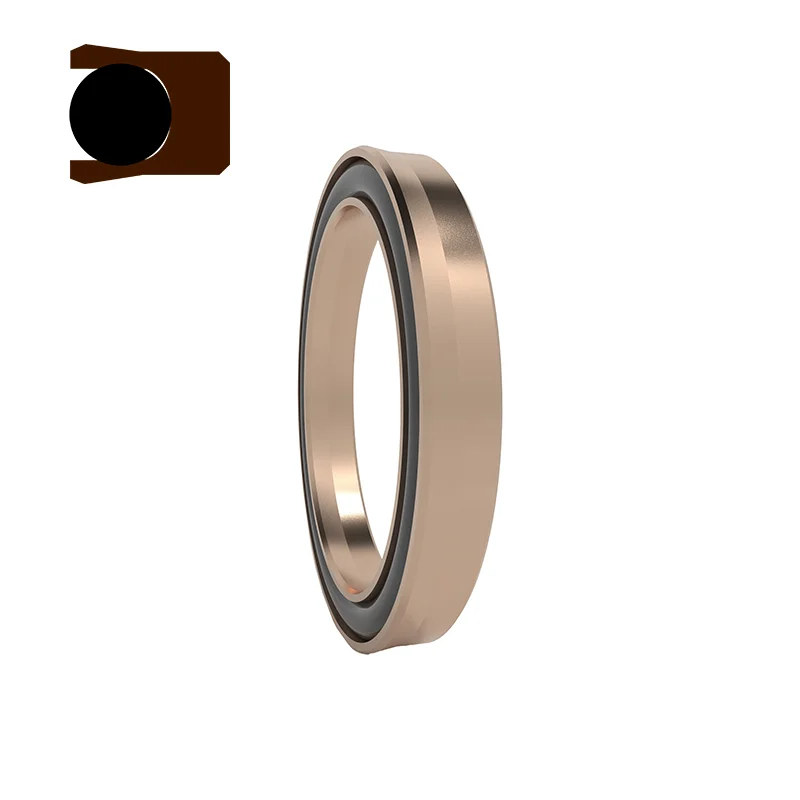

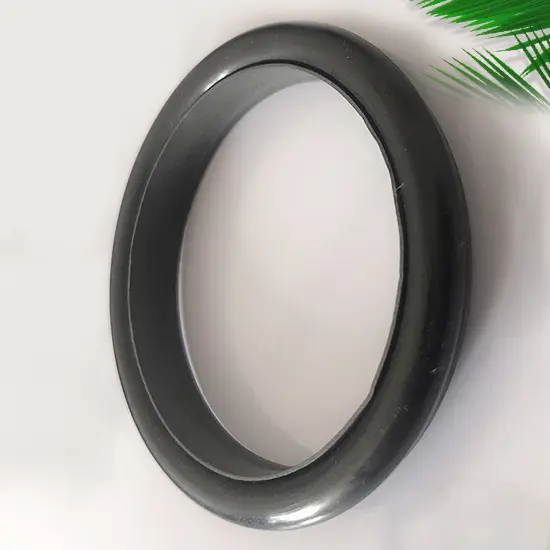

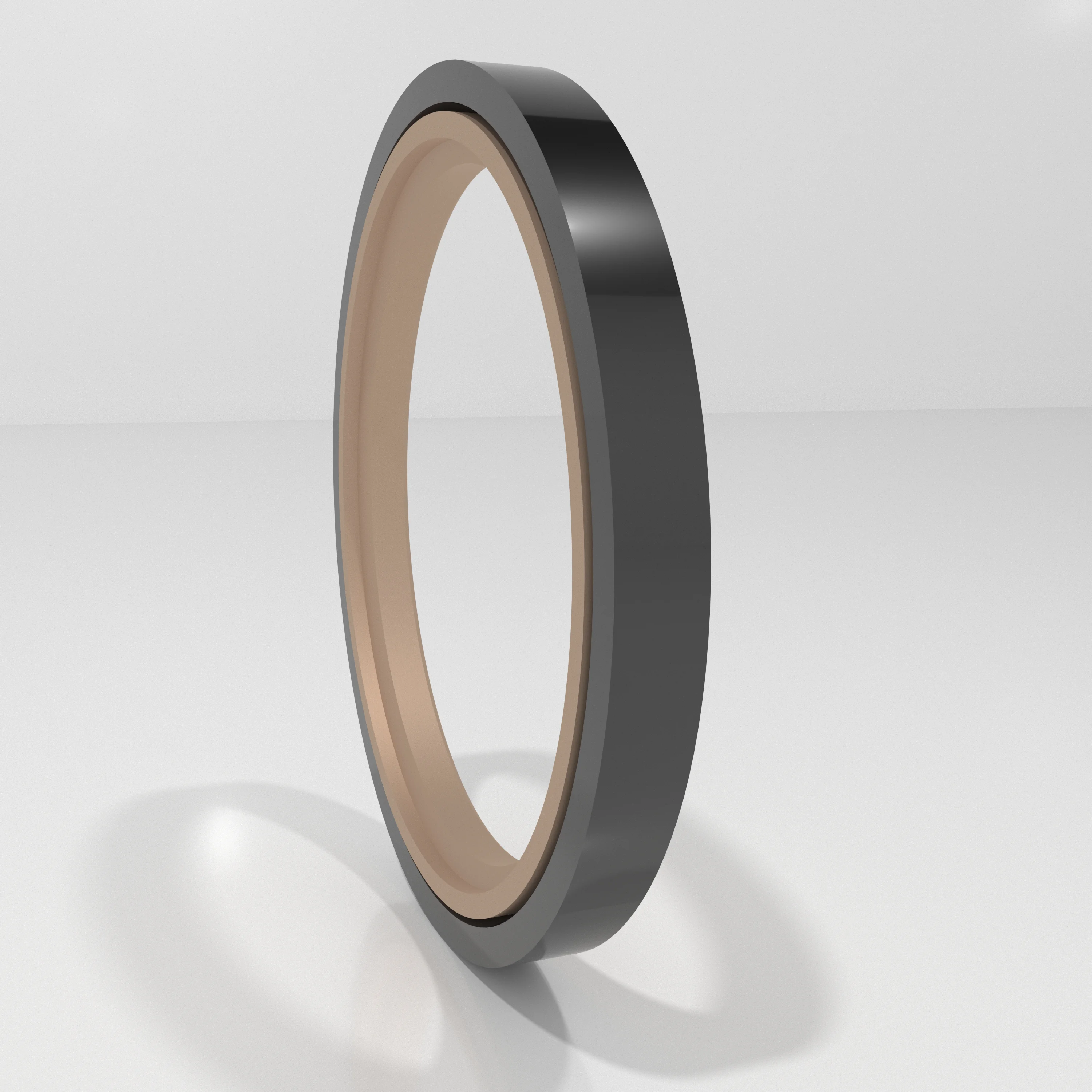

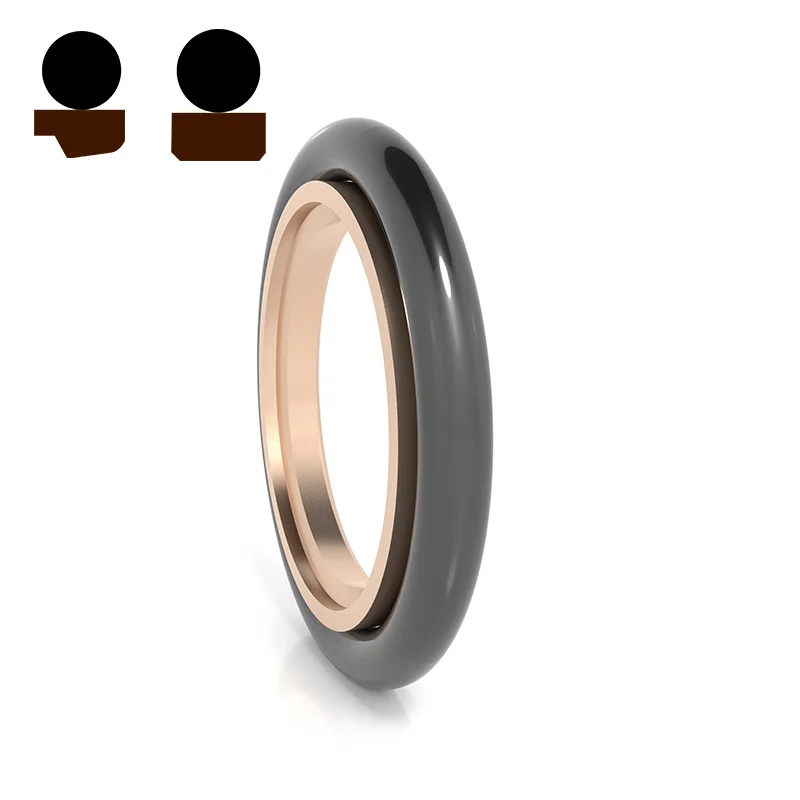

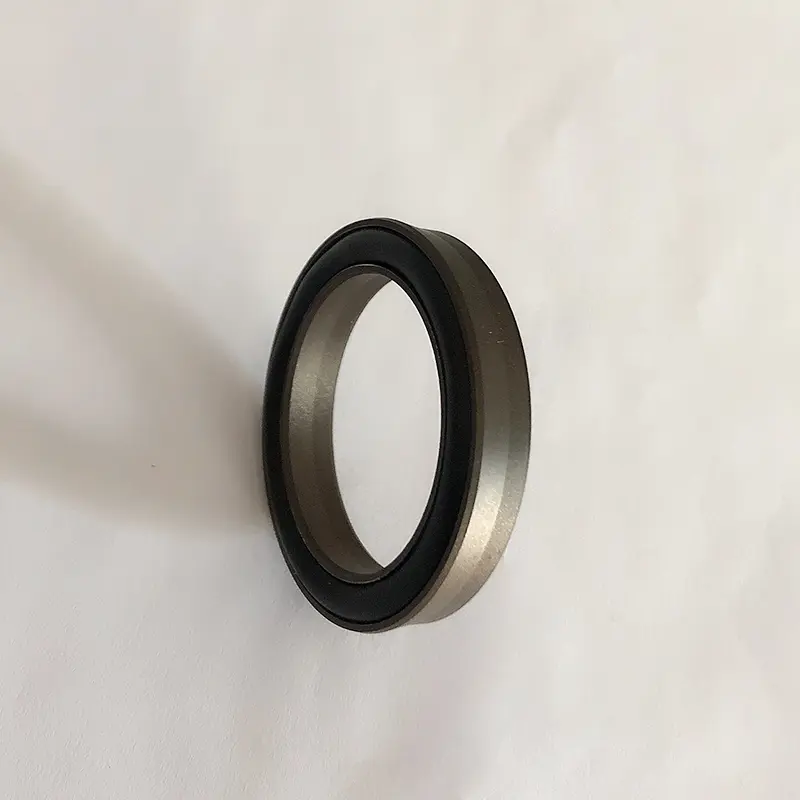

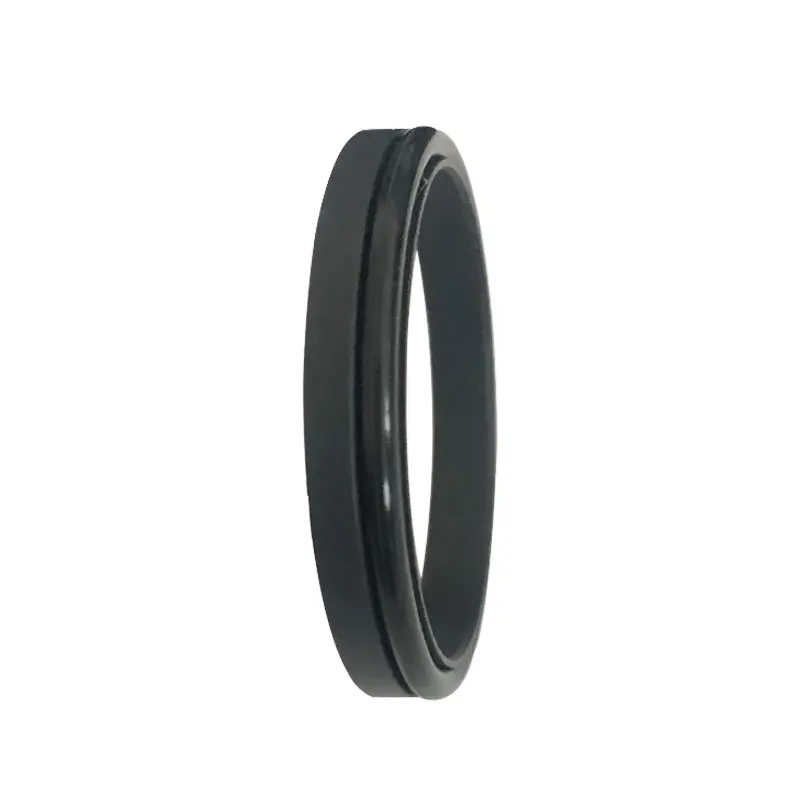

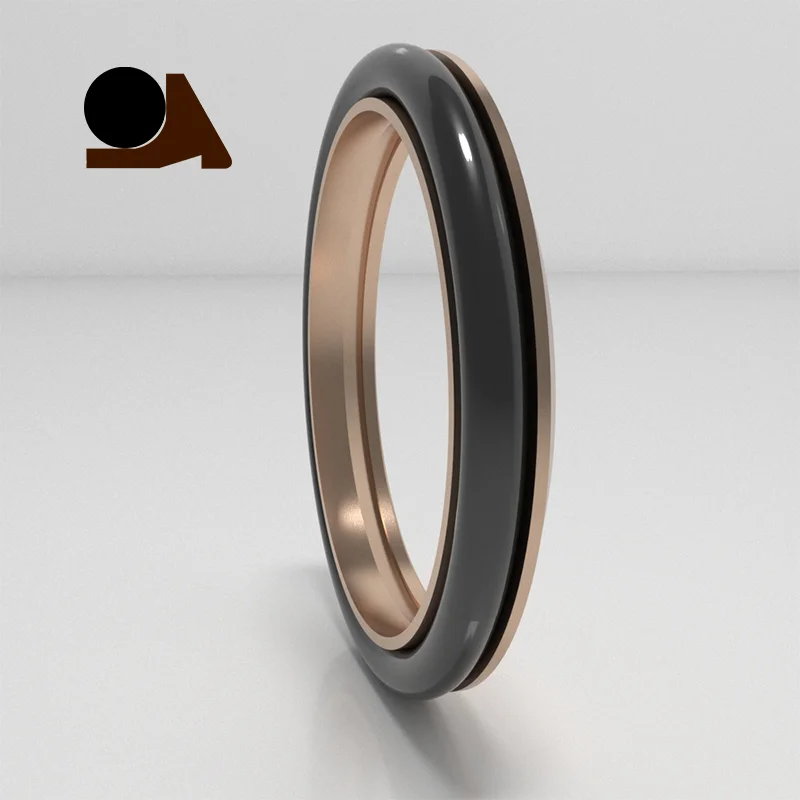

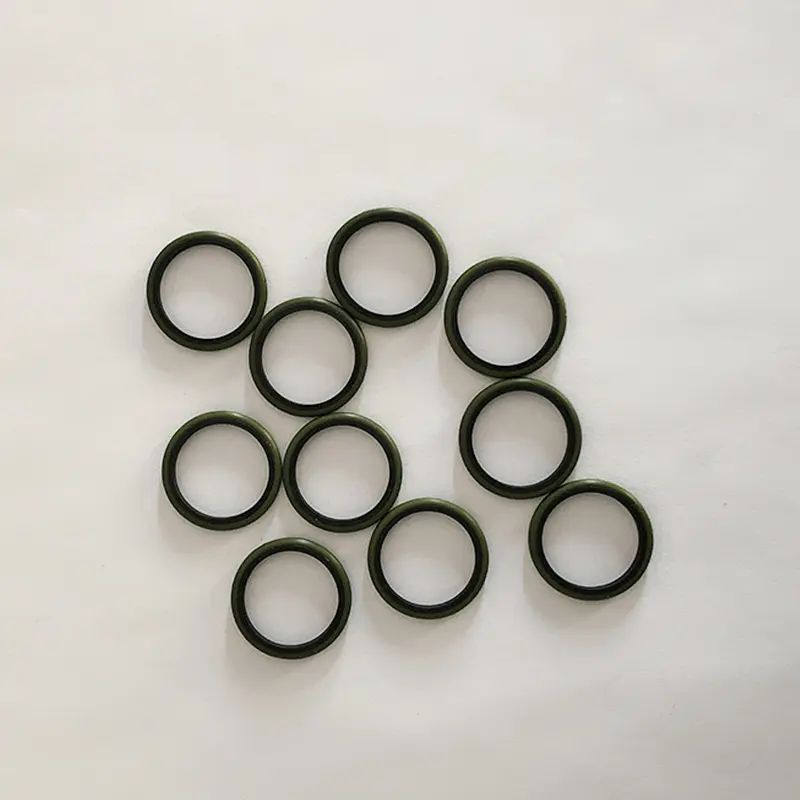

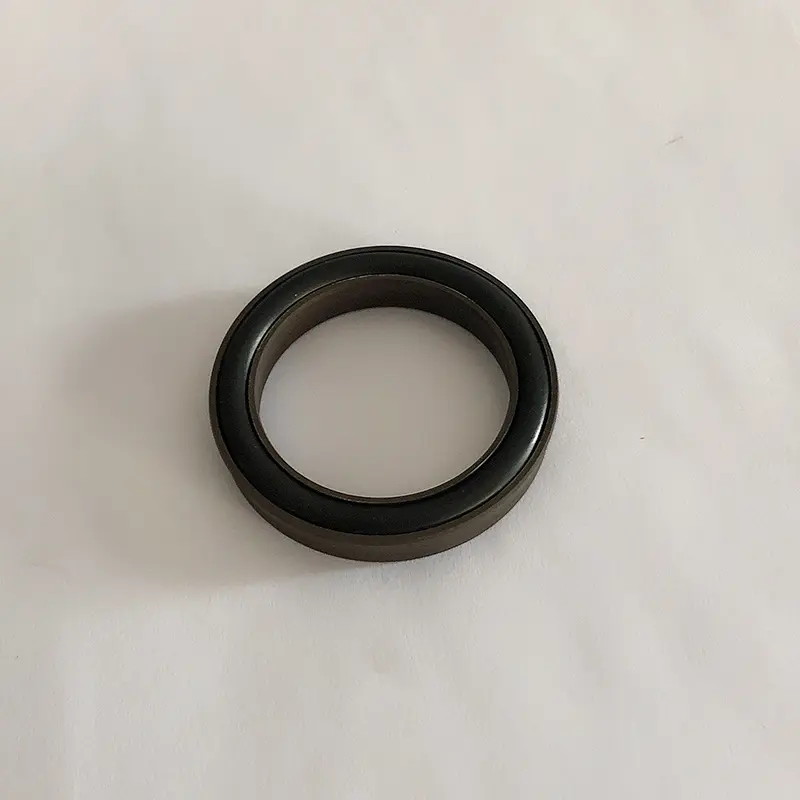

Заптивките на шипките со висок притисок, обезбедени од Ruichen, се состојат од прстени за запечатување PTFE и гумени прстени во форма на О, кои се специјално користени за еднонасочно запечатување на хидрауличното возвратно движење. Тие се поделени во серија RC01-RC14 според совпаѓачките О-прстени. Кога работите, О-прстенот обезбедува радијална сила за да го компензира абењето на прстенот за запечатување, а дизајнот на тенка усна на прстенот за запечатување има добро вклопување. Двајцата работат заедно за да создадат добар ефект на запечатување.
Нашите заптивки на шипки со висок притисок на клипот се користат во машини за обликување на инјектирање и машини за лекување на умирање во индустриски хидраулични системи, багери и натоварувачи во инженерските машини, хидраулични делови во производството на автомобили и одржување, опрема за слетување и активатори во воздушната и хидрауличката управувачка и ветровитост во бродоградилиштата. Тие можат ефикасно да обезбедат стабилна работа на хидраулични системи и да избегнат истекување.
Карактеристики и апликации на производи:
Карактеристики:
1. Заптивки на шипки со висок притисок може да се користат и за хидраулични и за пневматски апликации.
2. Изведбата на запечатување е секогаш добра без разлика дали е високо или услови за запечатување со низок притисок.
3. Ниско триење, мала почетна отпорност, мазно движење, еднакво динамично и статичко триење, без притаен.
4. Заптивката има долг живот, погоден за запечатување на подмачкување без масло.
5. Мал структурен простор и лесна инсталација и одржување.
Применливи услови за работа:
Применливи услови за работа на заптивки на клипот со висок притисок (граничните вредности не треба да се појавуваат во исто време)
| Профил | Модел | Притисок (МПА) | Температура (℃) | Брзина (М/с) | Медиуми |
 |
RC01/RC02 | ≤70 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC05 | ≤200 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC10 | ≤260 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC11 | ≤60 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC12 | ≤60 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), вода, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC13 | ≤20 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) | |||||
 |
RC14 | ≤20 | -35 ~+100 (совпаѓање O-прстен NBR) | ≤6 | Минерално-базирано хидраулично масло, течност за ретардант на пламен (HFA/HFB), гас, итн. |
| -20 ~+180 (совпаѓање на прстенот ФКМ) |
Избор на материјал:
1. Може да се изберат материјали за совпаѓање на О-прстен: R01 нитрилна гума (NBR), RO2 флуороруб (FKM), итн.
2. Материјали за запечатување на прстенот: ptfe1, ptfe2, ptfe3, ptfe4, pu, итн.
Пример за нарачки: (Прикажани се само некои модели, ве молиме контактирајте не за специфични модели за нарачки)
Модел на нарачка RC01-80X89.6x7.8-PTFE3-R01
Дијаметар на моделот-прачка x Groove Дијаметар x Groove Shipth PTFE3-модифициран PTFE материјал код R01 O-прстен Материјал код
Модел на нарачка RC03—80x89x10-PTFE3-R01
Дијаметар на моделот-прачка x Groove Дијаметар x Groove Width PTFE3-модифициран PTFE материјал код R01-O-прстен Материјал
Модел на нарачка RC06—80x89.9x9.2-PTFE3-R01
Дијаметар на моделот-прачка x Groove Дијаметар x Groove Shipth PTFE3-модифициран PTFE материјал код R01 O-прстен Материјал код
Нарачајте модел RC08-80X90.2x11.2-PTFE3-R01 Модел-прашка Дијаметар x Groove Дијаметар x Groove Sidde-Material Code
Спецификации:
(Прикажани се само некои модели, ве молиме контактирајте не за специфични модели на нарачки)

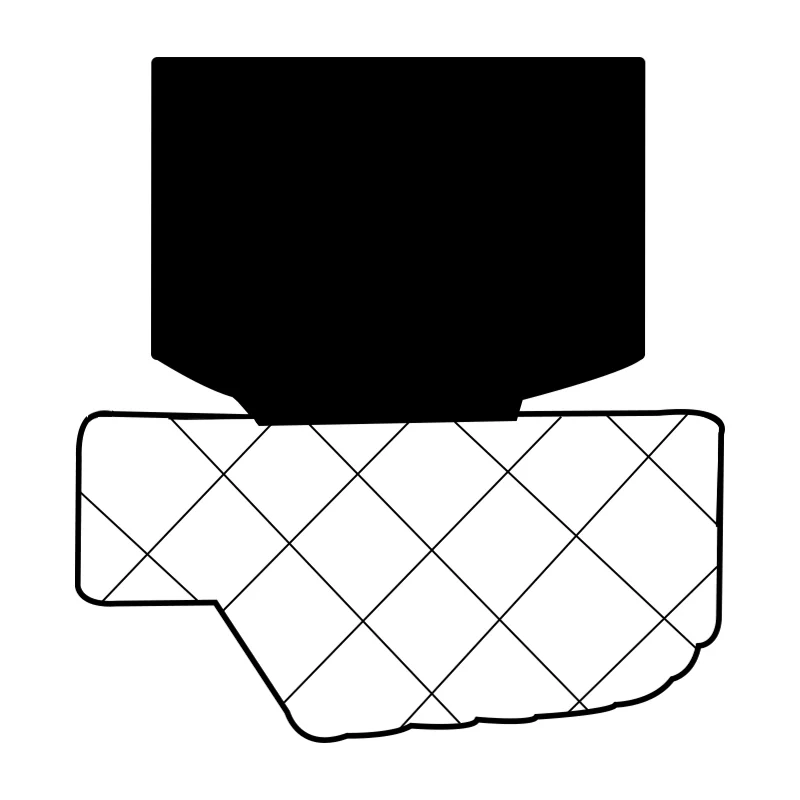

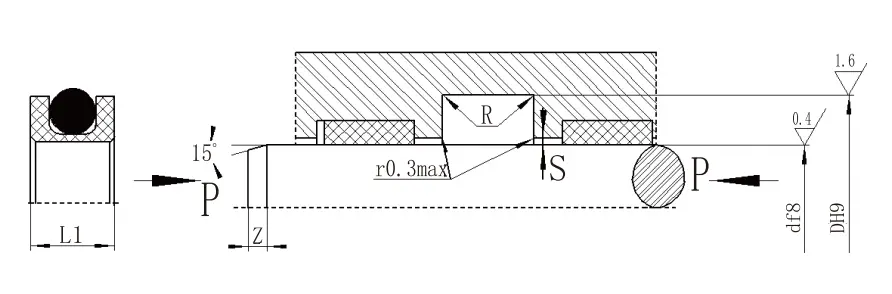

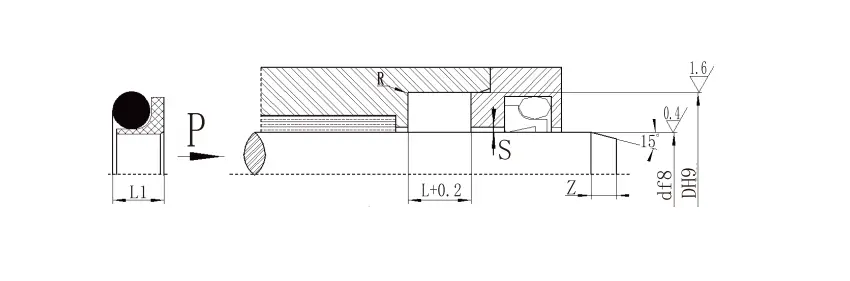

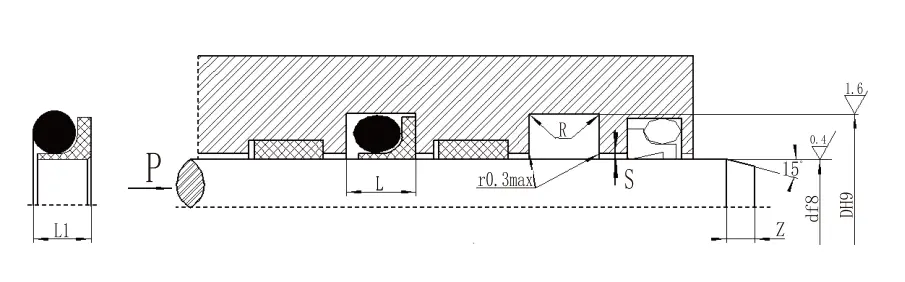

| 4.1 RC01 Спецификации (производи со која било големина во табелата за спецификации можат да се произведат) | ||||||||||
| df8 Стандарден тип RC01 |
df8 Светло оптоварување RC01-Q |
df8 Тежок товар RC01-Z |
D H9 | L+0.2 | L1 | RМакс | SМакс | Zмин | d0 | |
| <20Mpa | <40MPa | |||||||||
| - | 5 ~ 17.9 | - | Д+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | Д+6,6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | Д+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | Д+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | Д+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | Д+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Белешка: 1. За ≤ 30мм, се препорачува да се користи отворен жлеб. | ||||||||||
| 2. За инсталирање на интегрални (затворени) жлебови заптивки, погледнете го Водичот за инсталација на нашата компанија. 3. За притисок> 40MPa, коренот на заптивката користи толеранција на вклопување H8/F8. | ||||||||||

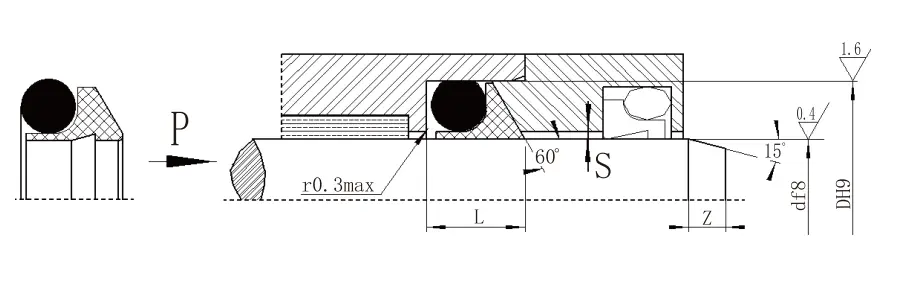

| 4.1 RC03 Табела за параметар за спецификација (може да се произведат производи со која било големина во табелата за спецификации) | |||||||
| Д f8 | D H9 | L+0.2 | Смакс | Zмин | d0 |
|
|
| <40MPa | <60MPa |
|
|||||
| 5 ~ 17 | Д+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | Д+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | Д+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | Д+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | Д+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | Д+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | Д+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Белешка: 1. За притисок> 60MPa, областа на коренот на заптивката користи толеранција на вклопување H8/F8, а ултра-високиот заптивка на притисок Smax <0,05. | |||||||
| 2. Ве молиме, консултирајте се со нашата компанија кога мора да се користи затворена структура на жлебот. | |||||||
| 4.1 RC06 Спецификации (може да се произведат производи со која било големина во табелата за спецификации) | ||||||||||
| Д f8 Стандарден тип RC06 |
Д f8 Светло оптоварување RC06-Q |
Д f8 Тежок товар RC06-Z |
D H9 | L+0.2 | L1 | RМакс | SМакс | Zмин | d0 | |
| <20Mpa | <40MPa | |||||||||
| - | 4 ~ 17.9 | - | Д+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | Д+6,6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | Д+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | Д+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | Д+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | Д+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | Д+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Белешка: 1. За дијаметар на вратилото ≤70мм, се препорачува да се користи отворен жлеб. За инсталација на интегрални (затворени) заптивки на жлебови, погледнете го упатството за инсталација. | ||||||||||
| 2. За притисок> 40MPa, коренот на заптивката користи толеранција на вклопување H8/F8. | ||||||||||
| 4.1 RC08 Спецификации (може да се произведат производи со која било големина во табелата за спецификации) | ||||||||||
| Стандарден тип DF8 RC08 | Светло оптоварување DF8 RC08-Q | Тежок товар df8 rc08-z | Дијаметар на жлебот D H9 | Ширина на жлебот L+0.2 |
Висина на заптивката L1 | Заоблени агли rМакс | Радијална дозвола сМакс | Шафер Zмин |
Дијамета на жица О-прстен Д.0 | |
| <20Mpa | <60MPa | |||||||||
| - | 5 ~ 17.9 | - | Д+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | Д+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | Д+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | Д+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | Д+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | Д+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | Д+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Белешка: 1. Ве молиме консултирајте се со нашата компанија кога е потребно затворен жлеб. | ||||||||||
| 2. Притисок> 60MPa, корен H8/F8 толеранција за совпаѓање, ултра-висока заптивка за заптивка на притисок <0,05. | ||||||||||
