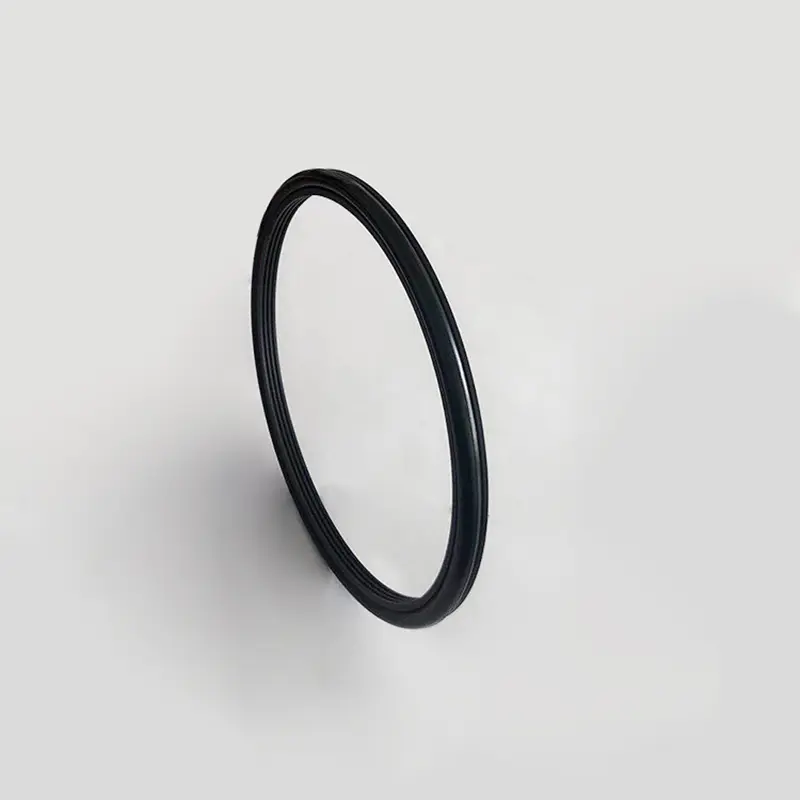

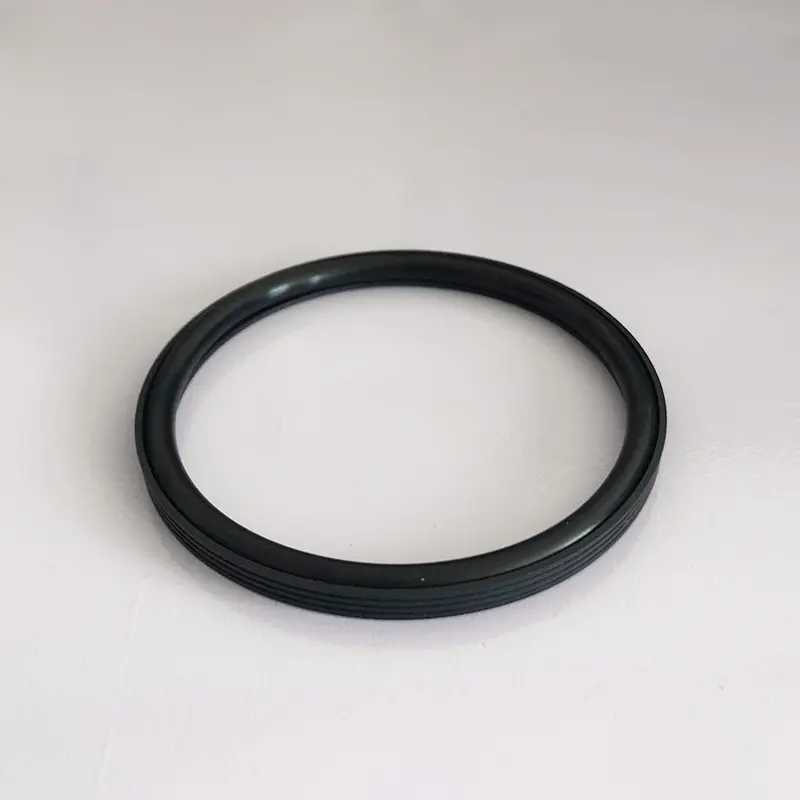

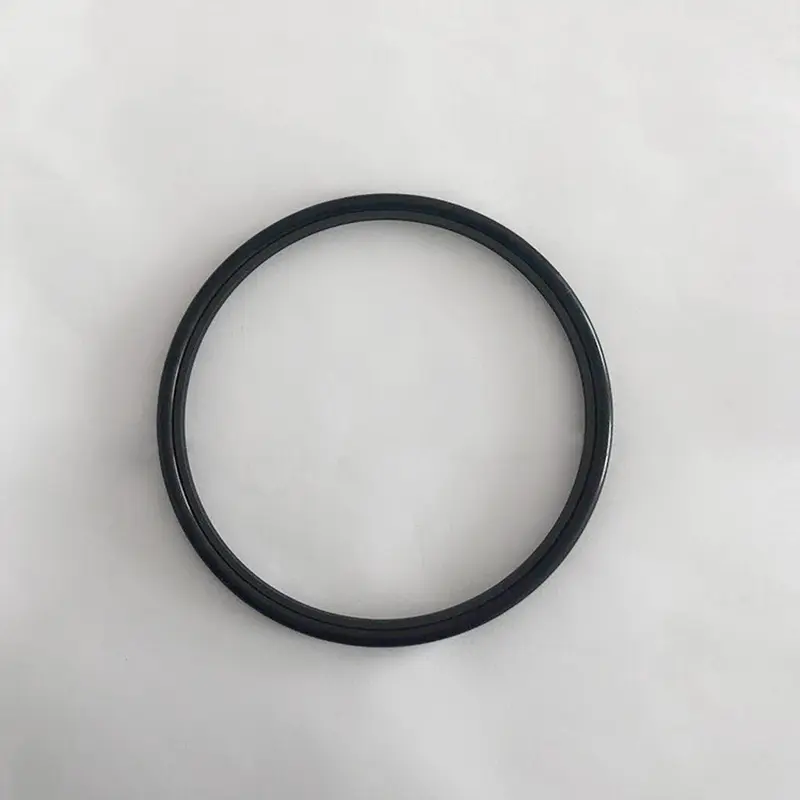

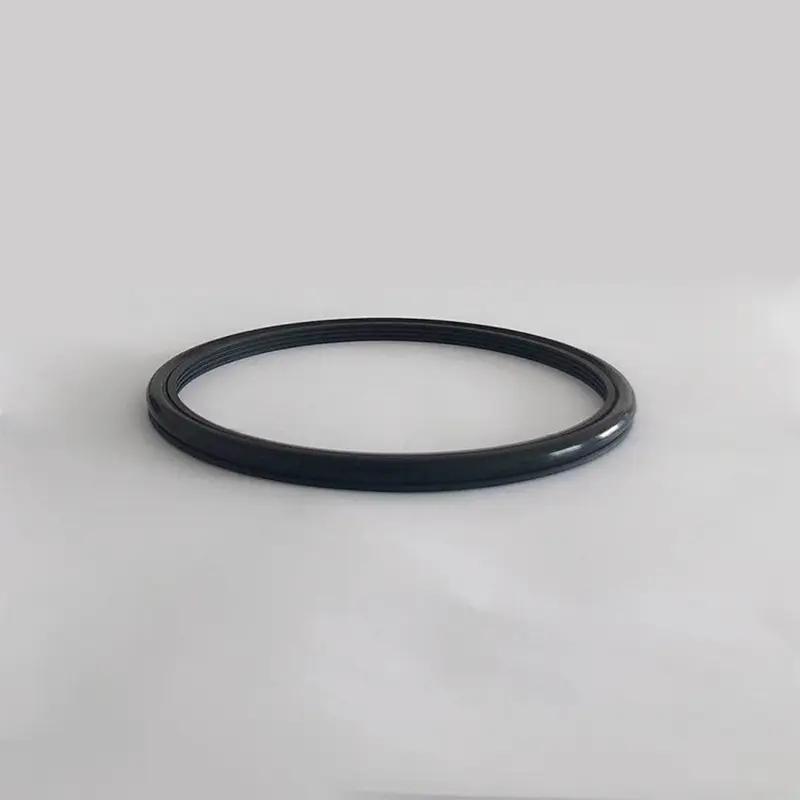

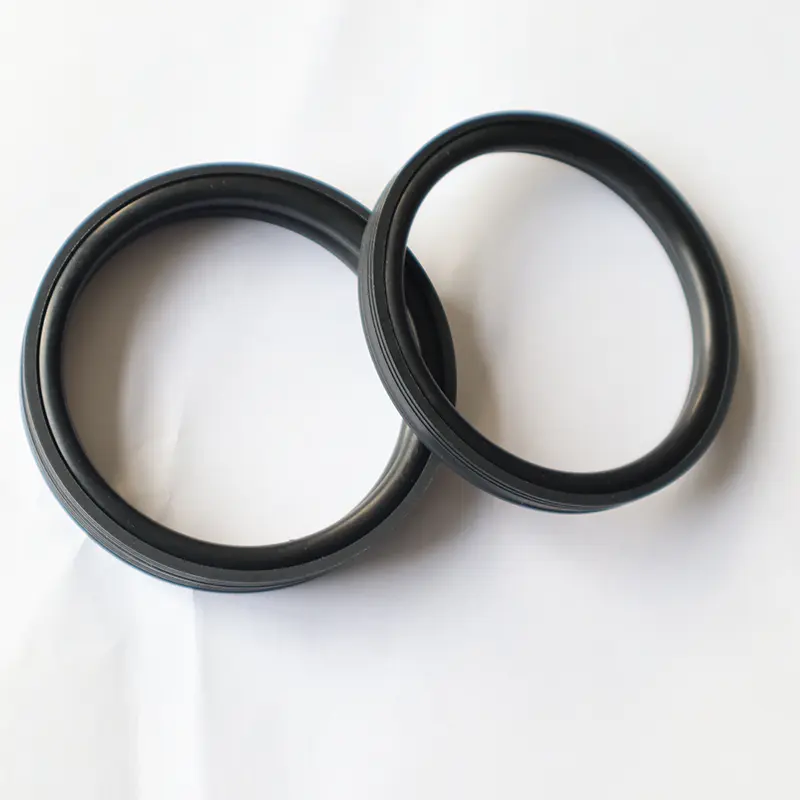

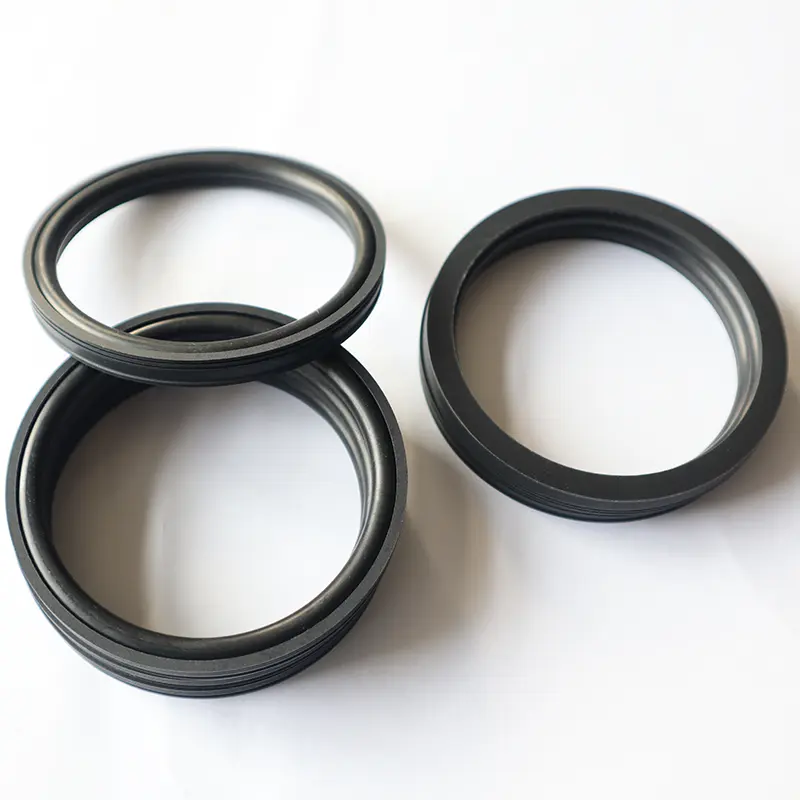

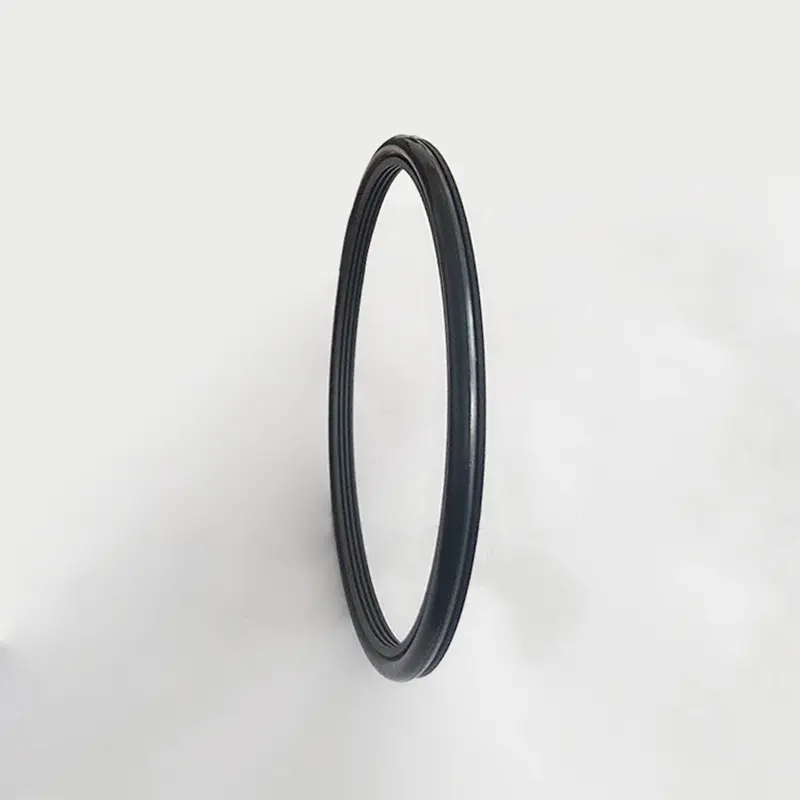

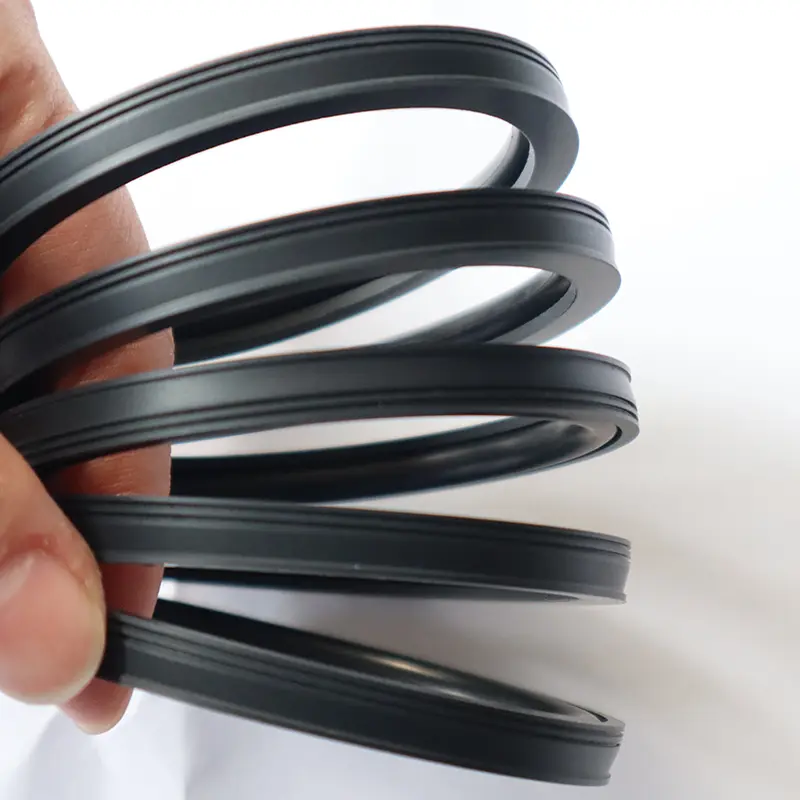

Заптивките со висок притисок RC2061 и RC2062 за цементна кашеста маса, лансирани од Ruichen Seals се дизајнирани да се справат со сложените и суровите услови за запечатување на кашеста маса.

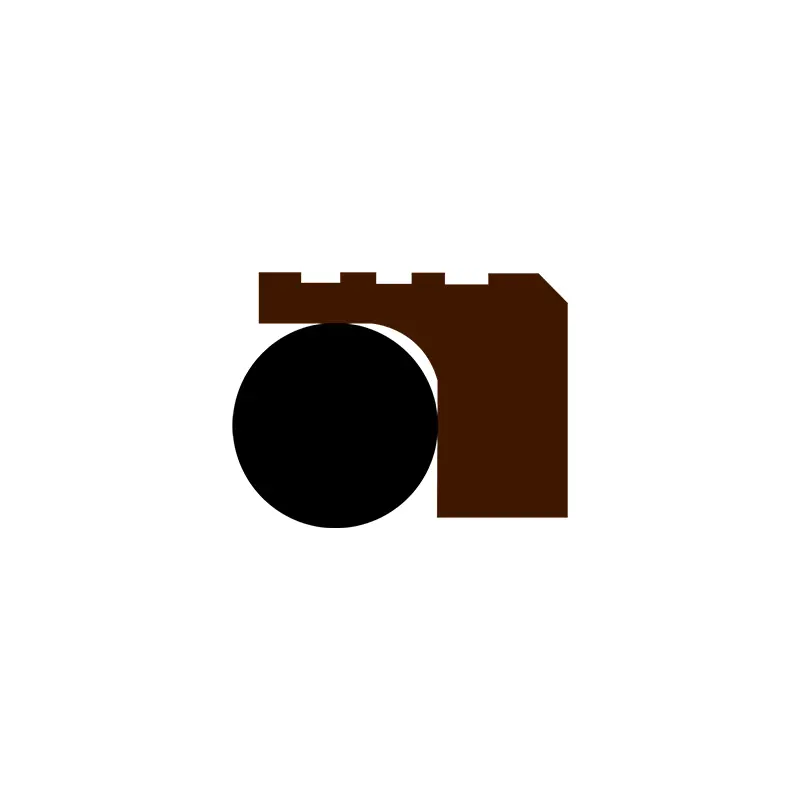

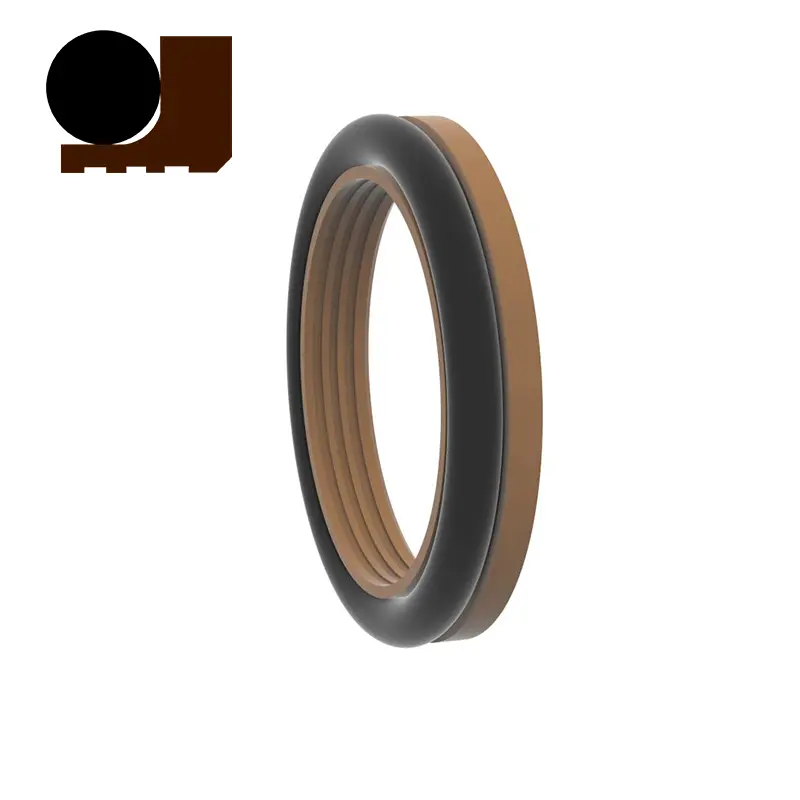

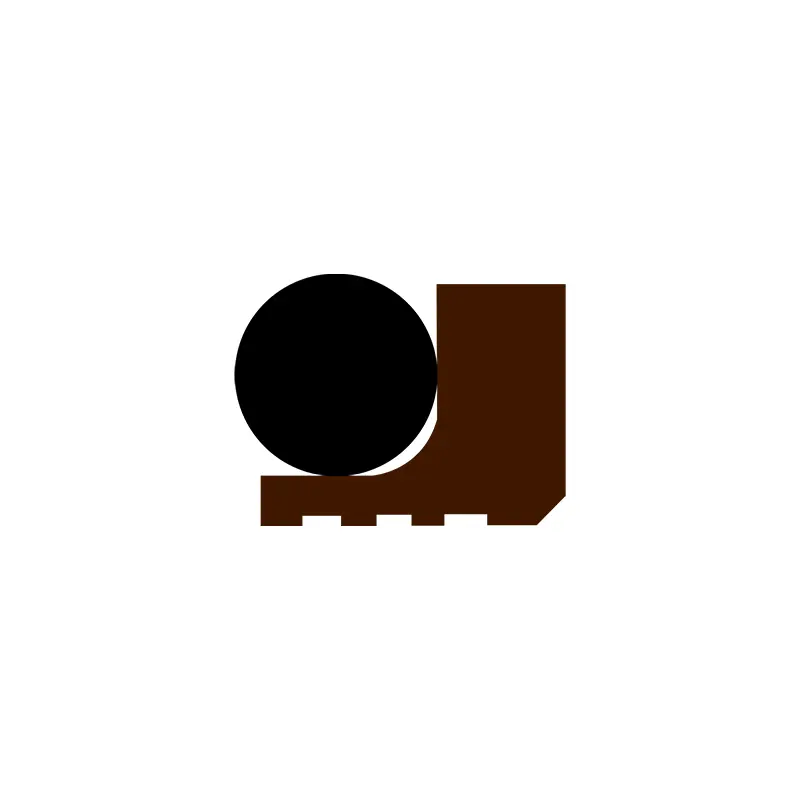

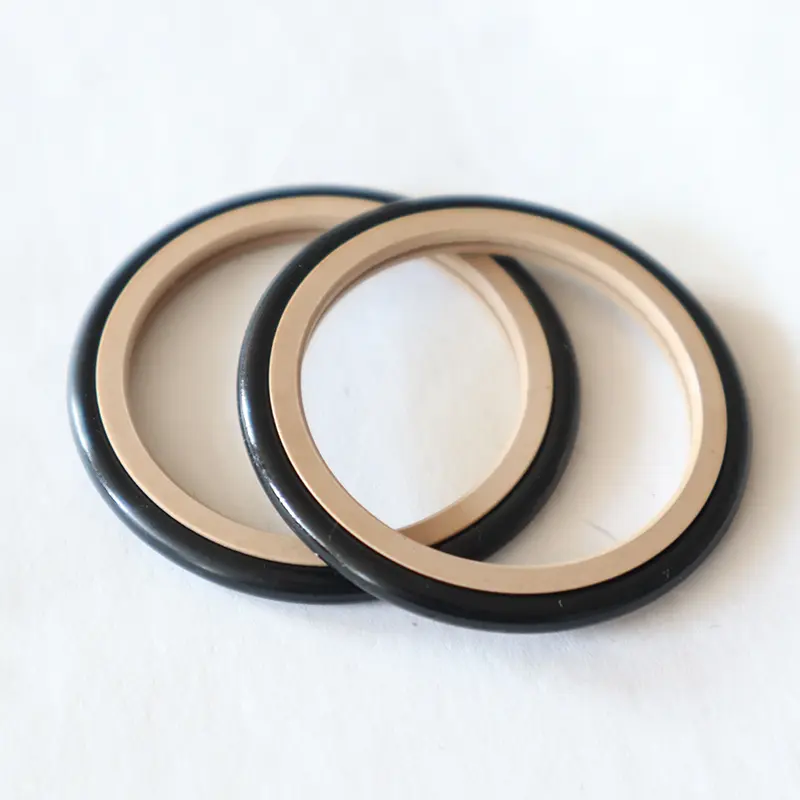

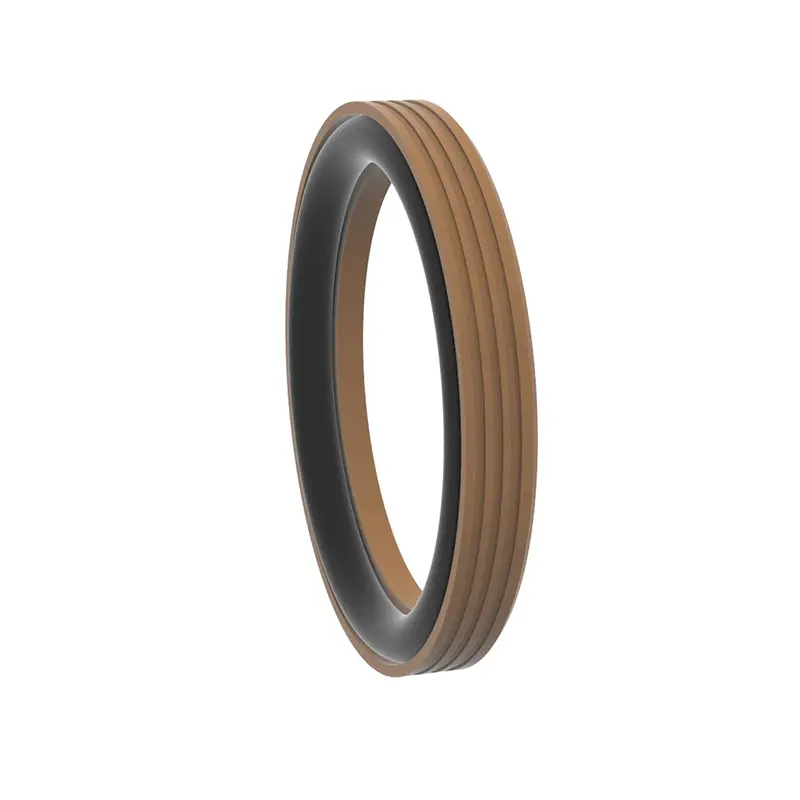

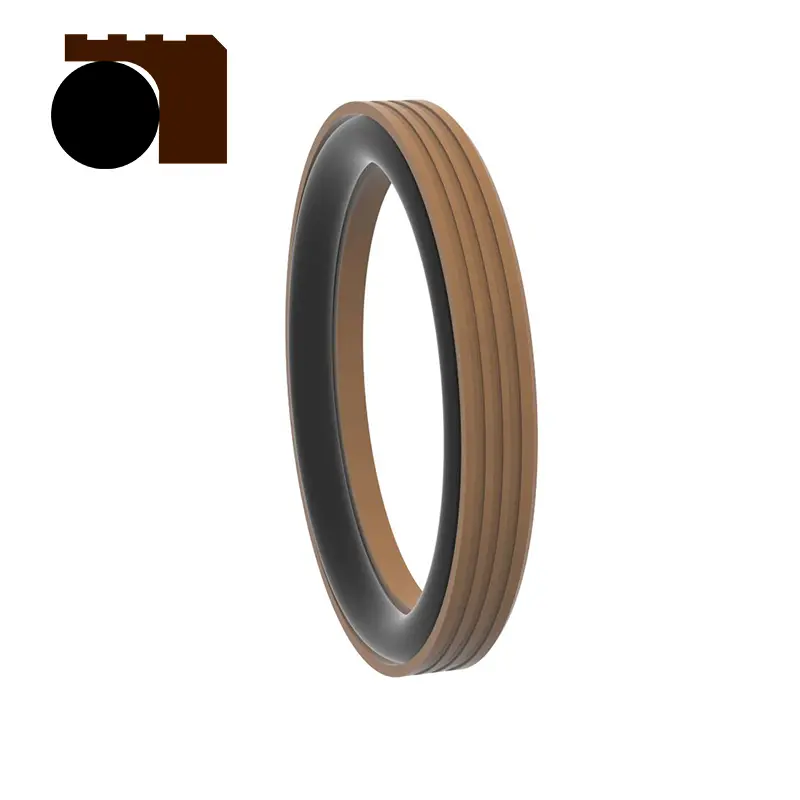

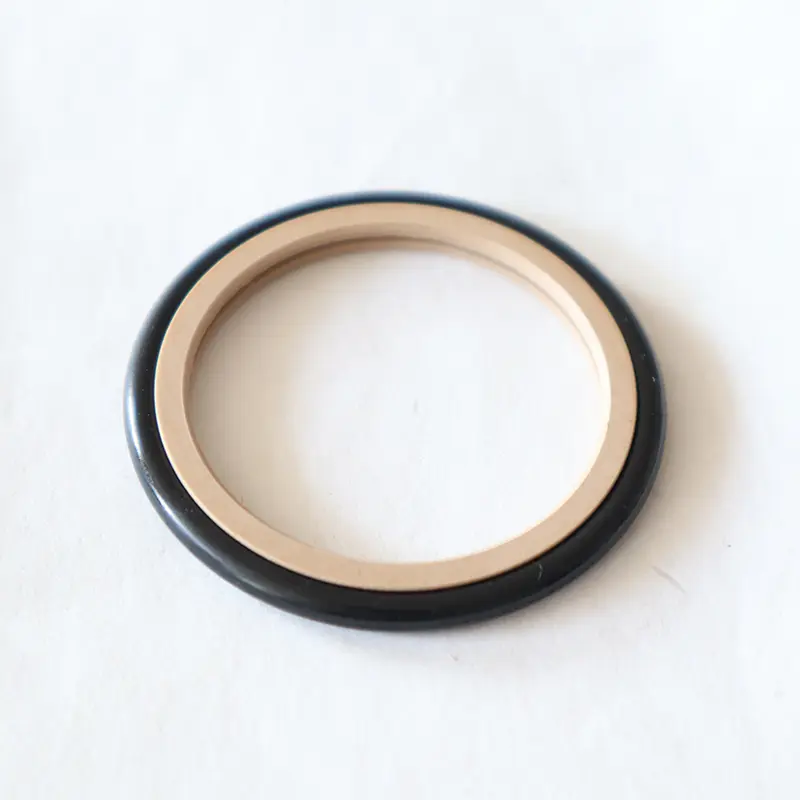

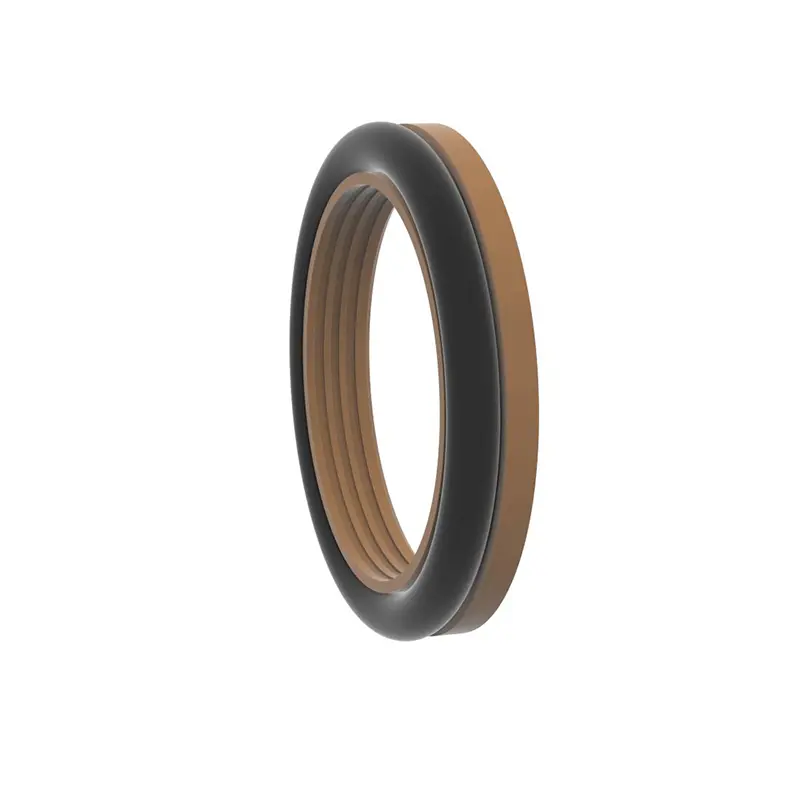

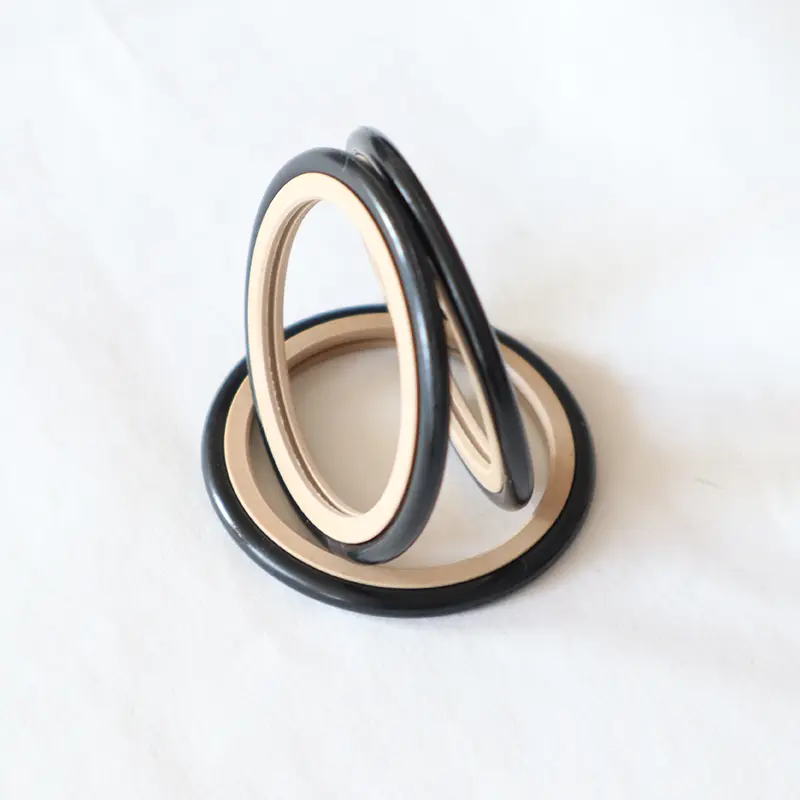

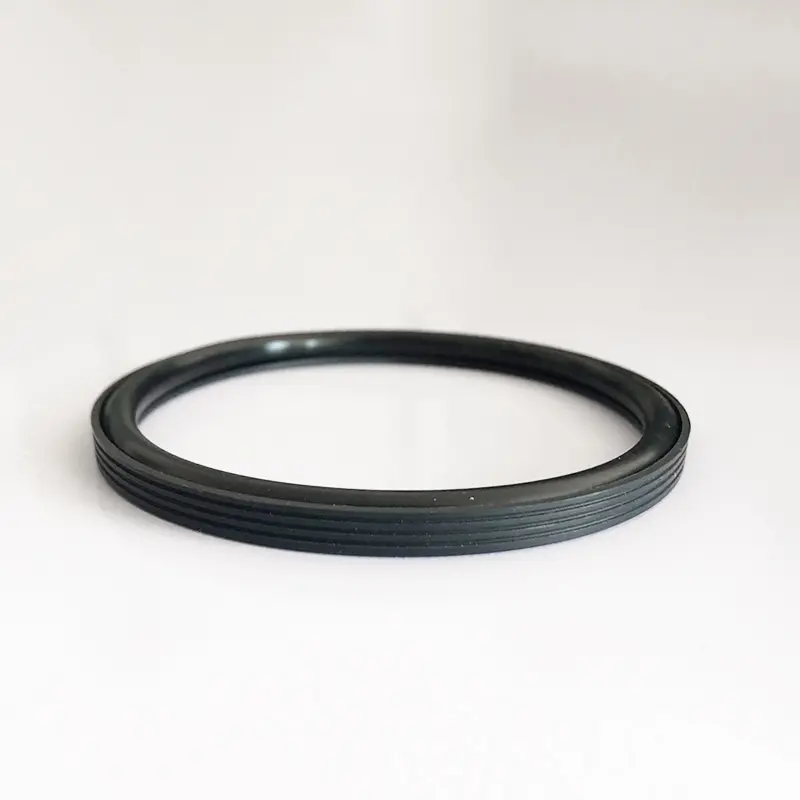

Овие два производи имаат иста структура, и двата се составени од внимателно дизајнирани високо-функционални инженерски пластични заби прстени и О-прстени за да се постигне еднонасочно запечатување на хидрауличко возвратно и ротирачко движење. Тие имаат широк спектар на апликации и можат да играат важна улога во опремата како што се пумпи за клип, пумпи за кал, вежби за завртки, дупчење за дупчење, опрема за истражување на нафта и постројки за мешање на бетон.
Во однос на перформансите, нашите пломби со висок притисок за кашеста маса може да покажат многу предности. Карактеристиките на долг живот ја намалуваат потребата за честа замена на деловите за запечатување и ги намалуваат трошоците за одржување на опремата; Ниската изведба на триење обезбедува непречено функционирање на опремата и ја намалува загубата на енергија; Доброто запечатување ефикасно го спречува истекувањето на кашеста маса и обезбедува стабилно работење на опрема; Мал структурен простор е погоден за инсталација и распоред на ограничени простори на различна опрема; Лесна инсталација, употреба и одржување дополнително ја подобрува ефикасноста на употребата на опрема.
За малигни медиуми, како што е кашеста маса, производот може да го подобри ефектот на запечатување преку специјален дизајн за оптимизација на усните и дебелината. Кога се користи за запечатување на кашеста маса, со цел понатамошно подобрување на перформансите на запечатување и живот на компонентата, препорачуваме подмачкување на маснотии помеѓу две (или повеќе) заптивки. Овие две заптивки под висок притисок за кашеста маса за цемент обезбедуваат сигурно и ефикасно решение за проблемот со запечатување на кашеста маса со висок притисок.
Карактеристики и апликации на производи:
Пример за нарачки:
Нарачајте модел RC2061-80X91.7x7.6-PTFE4-R01 Дијаметар на моделот-шефта со дијаметар x Groove Dialmeter x Groove Sidde-Material Code
Модел на нарачки RC2062-80X68.3x7.6-PTFE4-R01
Дијаметар на моделот-цилиндричен дијаметар x Groove Дијаметар x Groove ширина-материјал код

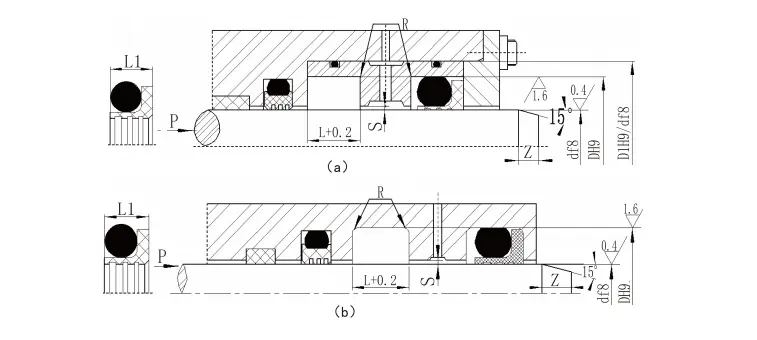

Спецификации:
| Опсег на дијаметар на вратилото
Стандарден тип Д f8 RC2061 |
Опсег на дијаметар на вратилото
Тежок товар Д f8 RC2061-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Sidthl1 | Тркалезни агли Rmax |
Радијален дозвола Смакс | Шафер Змин |
Дијаметар на жица О-прстен | ||
| <10Mpa | <20Mpa | <40MPa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | Д+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | Д+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | Д+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | Д+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Белешка: 1. За дијаметар на вратилото ≤30мм, се препорачува отворен жлеб. | ||||||||||
| 2. За ротирачки заптивка, цврстината на површината на ротационата вратило се препорачува да биде HRC ≥58. 3. За притисок поголем од 30MPa, H8/F8 се препорачува за јаз на истиснување. | ||||||||||

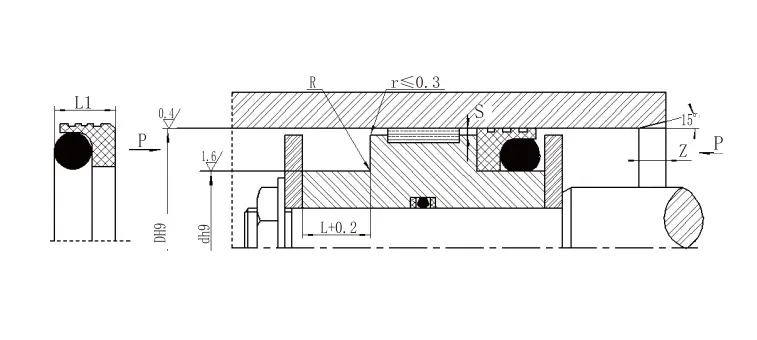

| Опсег на отворот
Стандард D H9 RC2062 |
Опсег на отворот
Тежок товар D H9 RC2062-Z |
Дијаметар на жлебот D H9 |
Ширина на жлебот L+0.2 |
Sidthl1 | Заоблени агли Rmax |
Радијален дозвола Смакс | Шафер Змин |
Дијаметар на жица О-прстен | ||
| <10Mpa | <20Mpa | <40MPa | ||||||||
| 8 ~ 12,9 | - | Д-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | Д-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24,9 | Д-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | Д-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | Д-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | Д-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Белешка: 1. За дијаметар на цилиндерот ≤ 30 мм, се препорачуваат отворени жлебови. | ||||||||||
| 2. За притисоци поголеми од 30 MPa, H8/F8 се препорачува за дозвола за екструзија. | ||||||||||
| Заптивки со висок притисок за услови за работа со кашеста маса | ||||||
| Профил | Модел | Притисок МПА |
Температура (℃) | Брзина (М/с) |
Медиуми | |
| Возвратно движење | Ротационо движење | |||||
 |
RC2061 | ≤100 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | ≤2 | Вода, кал, сурова нафта, хидраулично масло, емулзија, итн. |
| -20 ~+200 (совпаѓање на о-прстен FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (совпаѓање O-Ring NBR) | ≤6 | ≤2 | Вода, кал, сурова нафта, хидраулично масло, емулзија, итн. |
| -20 ~+200 (совпаѓање на о-прстен FKM) | ||||||
