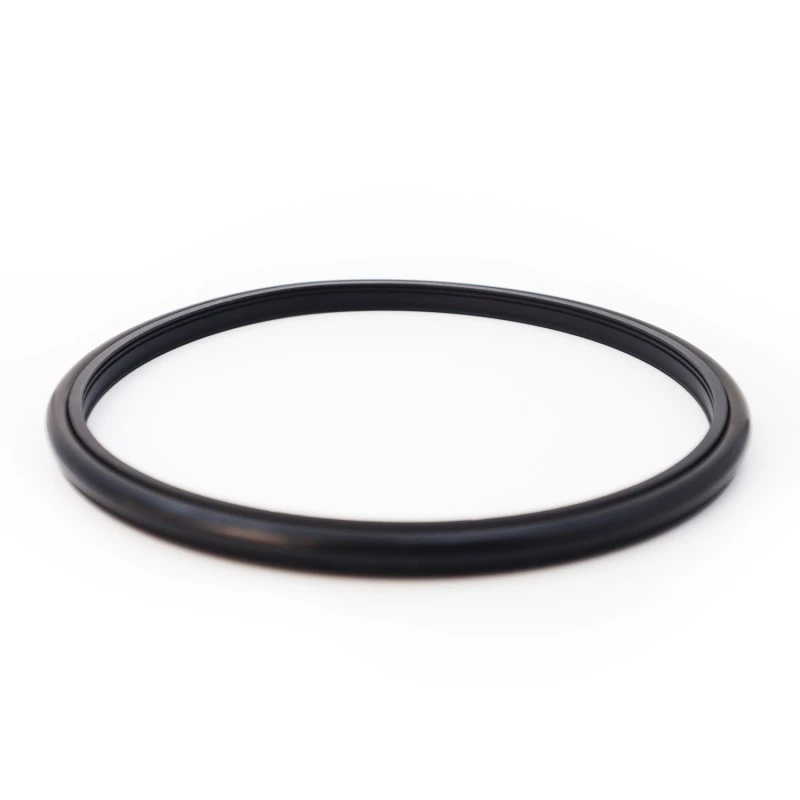

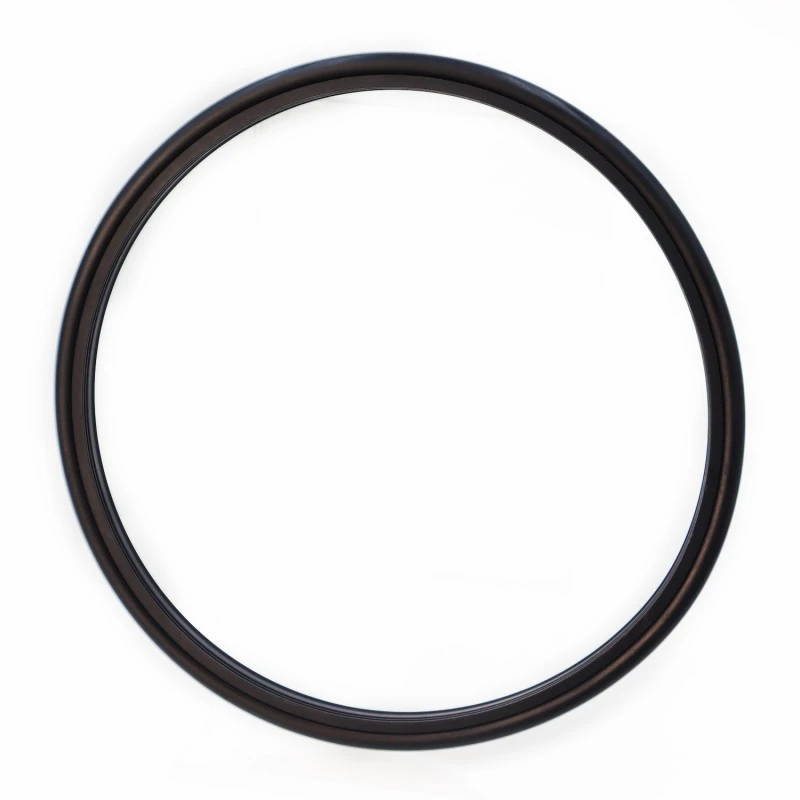

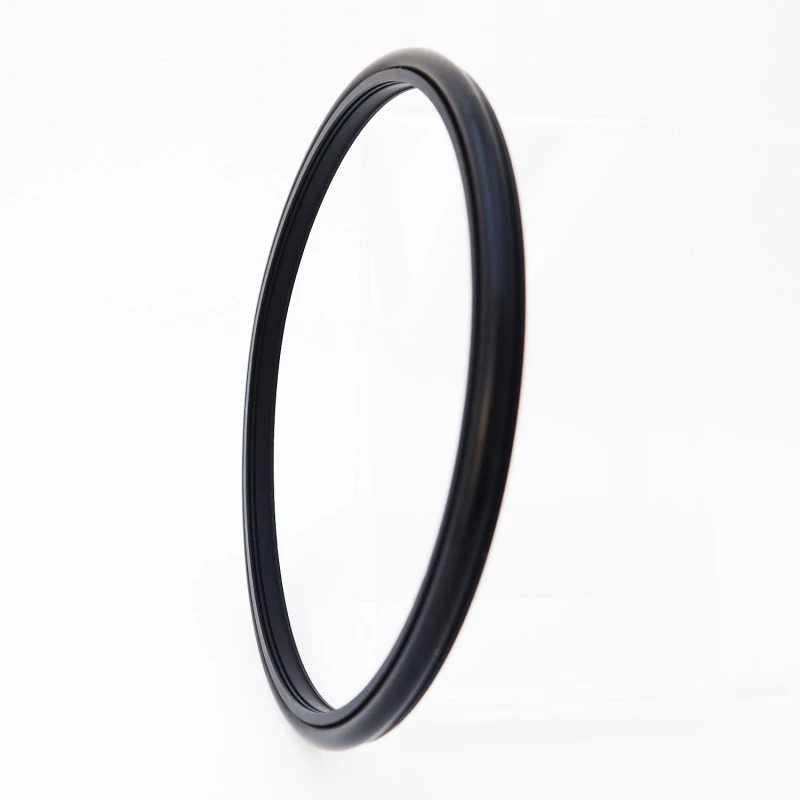

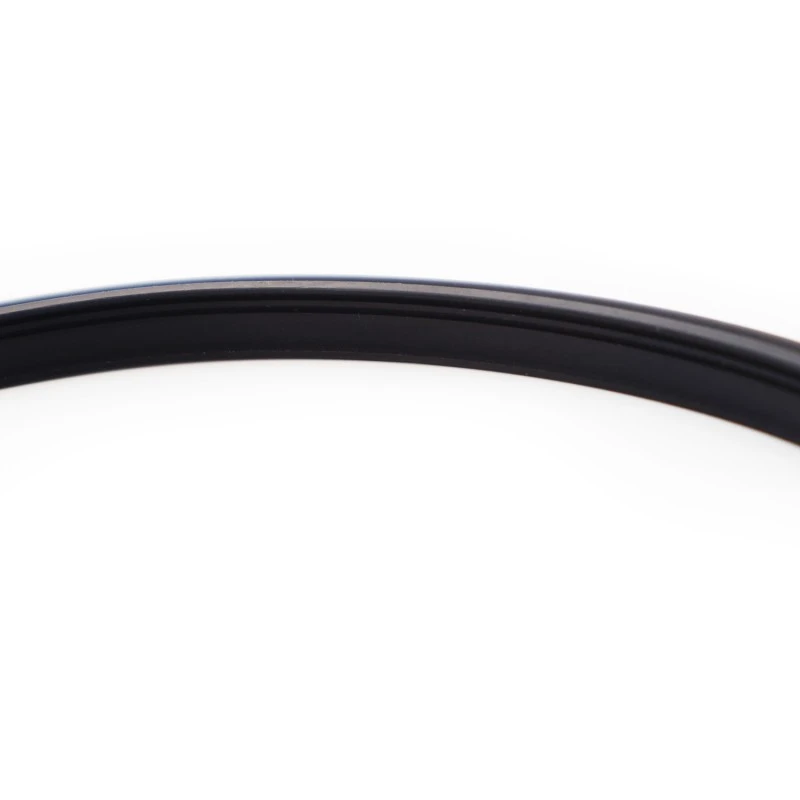

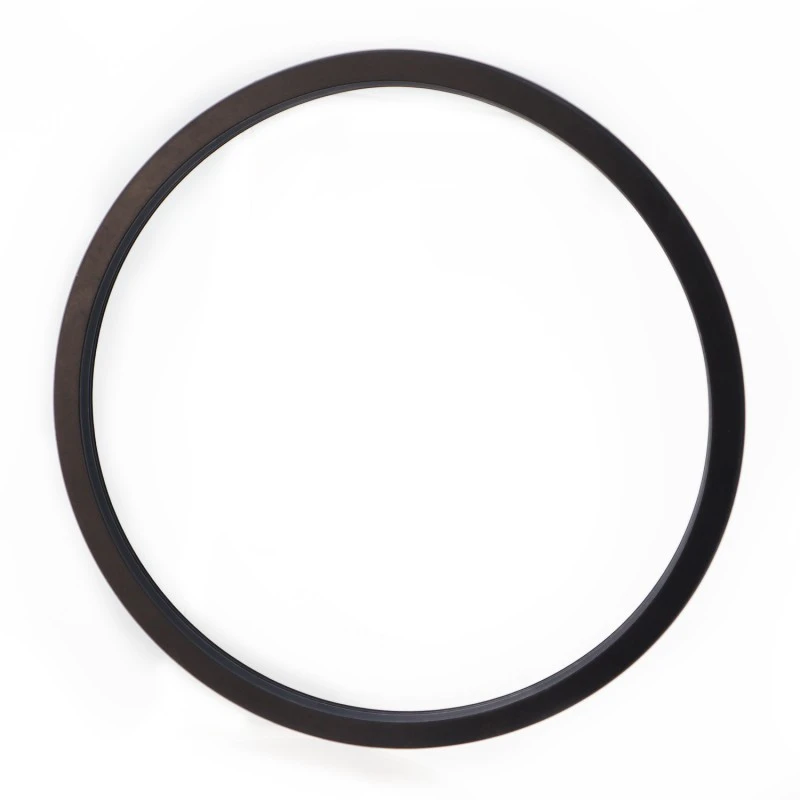

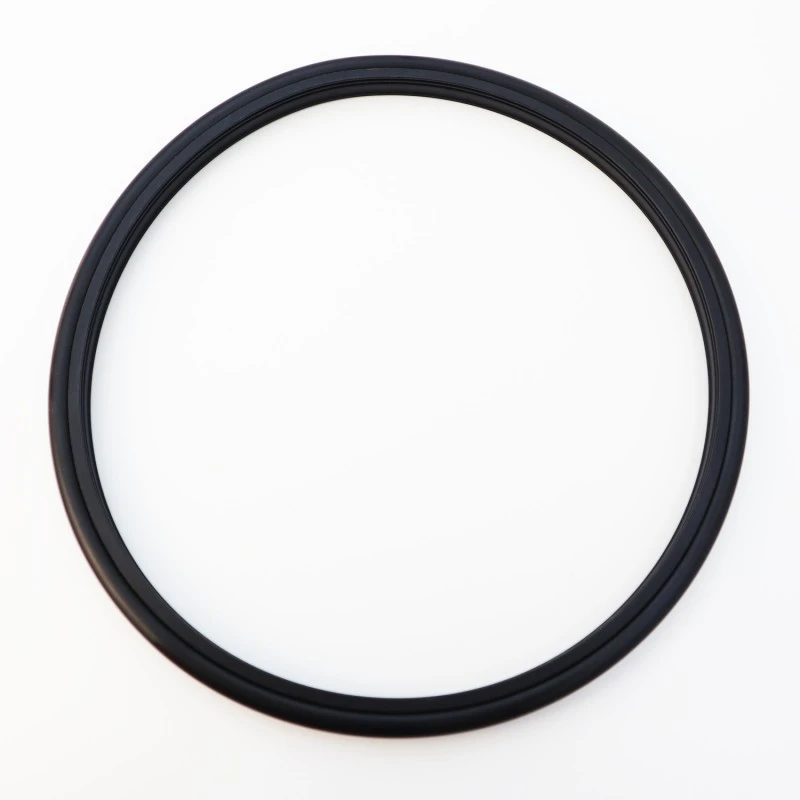

Заптивка на вратило за цементна кашеста маса под висок притисок: висок животен век, ниско триење, одлични перформанси на запечатување, компактен дизајн и лесна инсталација, употреба и одржување. Неговата специјална заптивна усна и оптимизираниот дизајн на дебелина обезбедуваат добро запечатување дури и при груби медиуми како што е цементната кашеста маса. Кога се користи за запечатување на медиуми слични на кал, препорачуваме подмачкување со маснотии помеѓу две (или повеќе) заптивки.
Применливи работни услови (граничните вредности не треба да се појавуваат истовремено)
|
Притисок/MPa |
Температура / °C |
Брзина / m/s |
Средно |
|
|
Реципрочно движење |
Ротационо движење |
|||
|
≤100 |
-35~+100 (со соодветни NBR О-прстени) |
≤6 |
≤2 |
Вода, кал, сурова нафта, хидраулично масло, емулзија |
|
-20~+200 (со соодветниот О-прстен FKM) |
||||
Кога ќе наидете на какви било прашања или итни случаи за време на користењето на вашите производи, можете да го контактирате Руихен во секое време. Обезбедуваме телефонска линија за технички консултации 7 x 24 часа за справување со итни технички проблеми.
Во случај на истекување на заптивките, ненормално абење или каков било неуспех во изведбата, нашиот тим за техничка поддршка ќе го започне процесот на одговор веднаш со телефонски повик или е-пошта. Можеме да ви обезбедиме прелиминарно расудување и решенија преку далечинско видео дијагностика, анализа на слики и други методи. За сложени проблеми, ветуваме дека ќе дадеме прелиминарен извештај за анализа во рок од 48 часа, а доколку е потребно, ќе испратиме инженери на локацијата за да обезбедат техничка поддршка и заеднички да го истражат проблемот со вас додека проблемот не биде целосно решен.
Избор на материјал
1. Соодветни материјали за О-прстен вклучуваат: R01 нитрилна бутадиенска гума (NBR), R02 флуорогума (FKM), итн.
2. Материјали за заптивни прстени: Стандарден материјал PTFE4, други опционални материјали вклучуваат PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 итн.
Пример за нарачка
Модел за нарачка RC2061-80*91.7*7.6-PTFE4-R01 Модел - Дијаметар на вратило * Дијаметар на жлебот * Ширина на жлебот - Код на материјалот

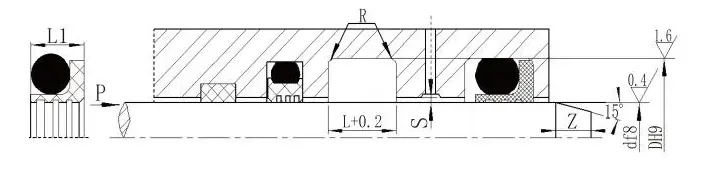

(а) Отворена структура

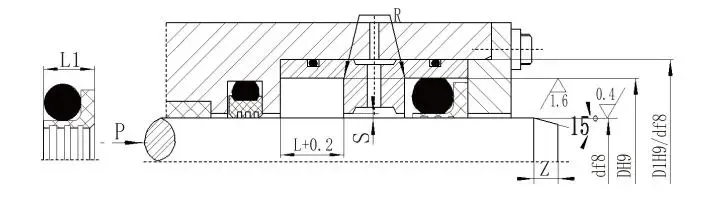

(б) Затворена структура
Спецификации (достапна е која било големина во наведениот опсег)
|
Опсег на дијаметар на вратило Стандарден тип d f8 RC2061 |
Опсег на дијаметар на вратило Тип на тежок товар d f8 RC2061-Z |
Дијаметар на жлебот DH9 |
Ширина на жлебот L+0,2 |
Ширина на заптивката L1 |
Заоблени агли Rmax |
Радијален клиренс макс |
Chamfer Змин |
Дијаметар на жица со О-прстен |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108-670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забелешка: 1. За дијаметри на вратило ≤ 30 mm, се препорачува дизајн со отворен жлеб.
2. Кога се користи за ротирачки заптивки, се препорачува површинска цврстина од HRC ≥ 58 за ротирачкото вратило.
3. За притисоци поголеми од 30MPa, се препорачува вклопување H8/8 за јазот за истиснување.
