Елемент за водич за запечатување со висок притисок

Нашиот елемент за запечатување со висок притисок има богат разновидност на типови.

Прстенот за поддршка е важна основна компонента на хидрауличниот цилиндер. Ruichen Seal успешно развиваше прстен за фенолна поддршка засилена со ткаенини (појас) за да се усогласи со развојот на меѓународниот лизгачки прстен комбиниран заптивка и мека структура за поддршка. После долгогодишна пракса, квалитетот го надминува оној на слични странски производи и е добро прифатен од корисниците. Табелата за перформанси може да се користи за референца.

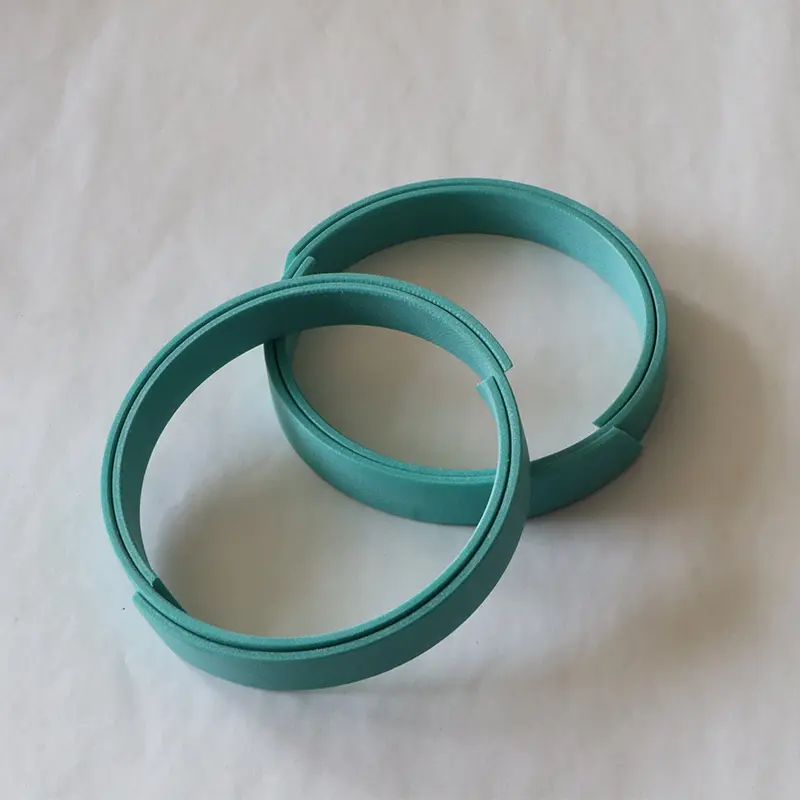

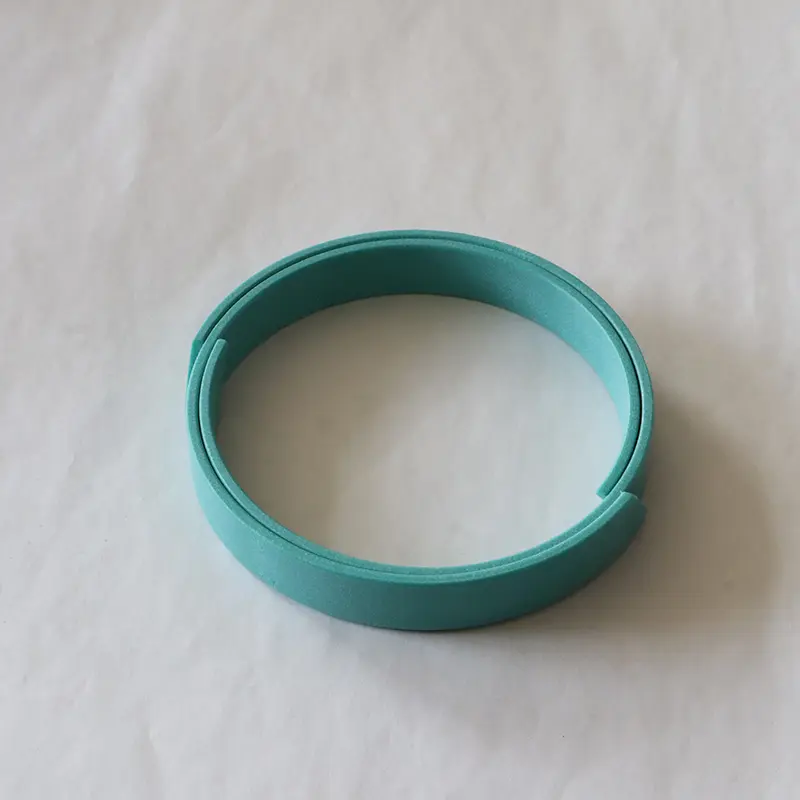

Во однос на водечкиот појас, RC1081 Засилен политтраетилен Водич за водач додава бронзен прав во PTFE, итн., Со високо оптоварување, ниско носење, ниско триење и без притаен карактеристики; FC1082 засилен со ткаенини, засилен фенолен водич, усвојува материјал засилен со фенолна ткаенина, а неговиот капацитет за радијално оптоварување е подобар од оној на PTFE водечкиот појас. И двете се испорачуваат во ролни, кои се лесни за сечење и инсталирање и можат да избегнат метален контакт. RCS и RCT Guide Rings се користат за клипни шипки и клипот соодветно.

Прстените отпорни на абење имаат функција на точно водење на клипот или клипот во хидрауличниот цилиндер и апсорбираат радијална сила, што може да спречи метален контакт. Во споредба со металните прстени за абење, неметалните прстени за абење имаат предности на отпорност на абење, избегнување на метален контакт, потиснување на вибрациите, овозможувајќи поголем радијален дозвола, едноставни жлебови и лесна инсталација и ниски трошоци за одржување. Тие се широко користени. Меѓу нив, прстените засилени со ткаенини и PTFE се достапни во типови на сечење на лице место и готови за употреба.

Во однос на водечките ракави, GFAI се користи за клипни шипки, со функции за поддршка, водење и изолација на прав; GFI се користи и за клипни шипки, играјќи поддршка и водечка улога; GFA се користи за клипови, обезбедувајќи поддршка и водење. Овие производи им помагаат на хидрауличните цилиндри да работат стабилно во сите аспекти.

Карактеристики и апликации на производи:

Пример за нарачки:

Пример за нарачка за лента за водичи PTFE RC1081-9.7x2.5

ПРИМЕНА ПРИРАЧНИК ЗА ФЕНОЛНА ПЛАТНА

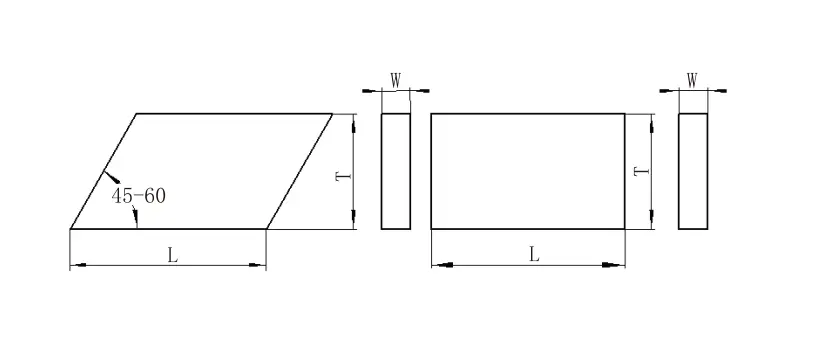

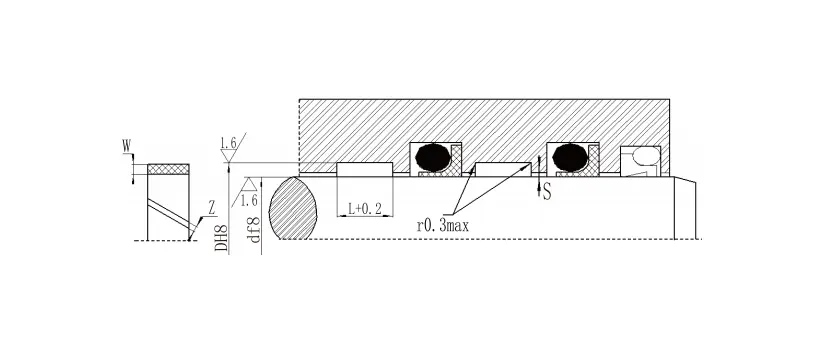

Пресметка на должина на сечење

За вратило: L = 3.1 (d+w) за дупка: L = 3.1 (D-W)

L --- Должина на прстенот D --- Дијаметар на вратилото D --- Дијаметар на дупката W --- Дебелина на прстенот z --- Исечена дозвола

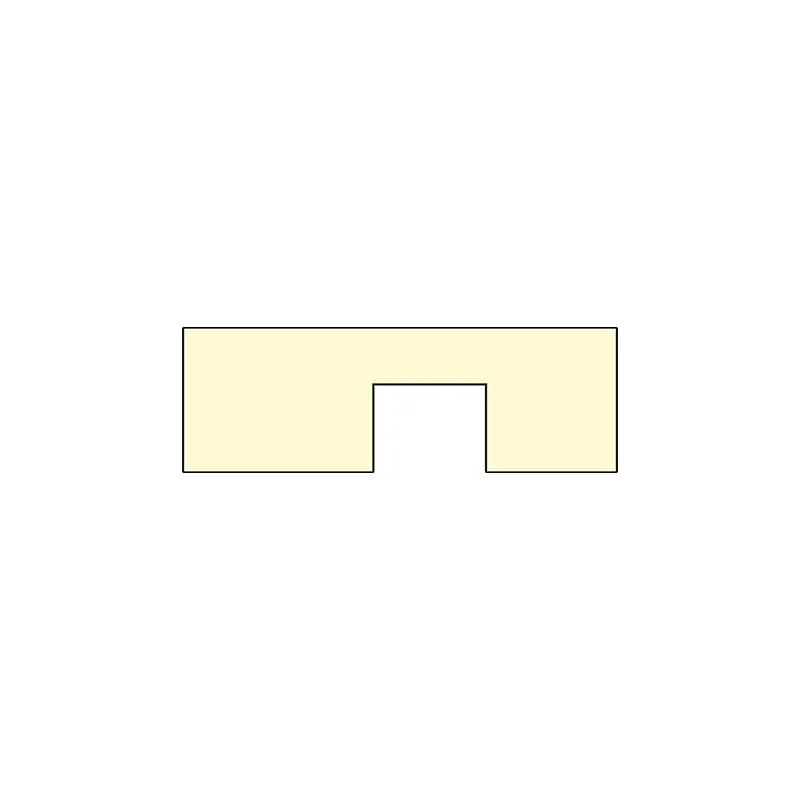

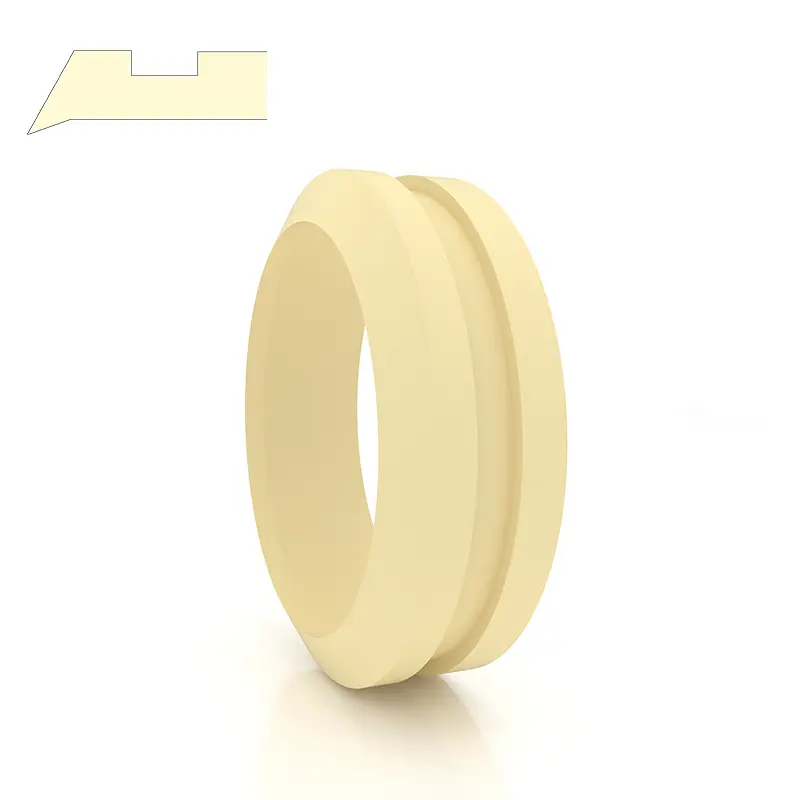

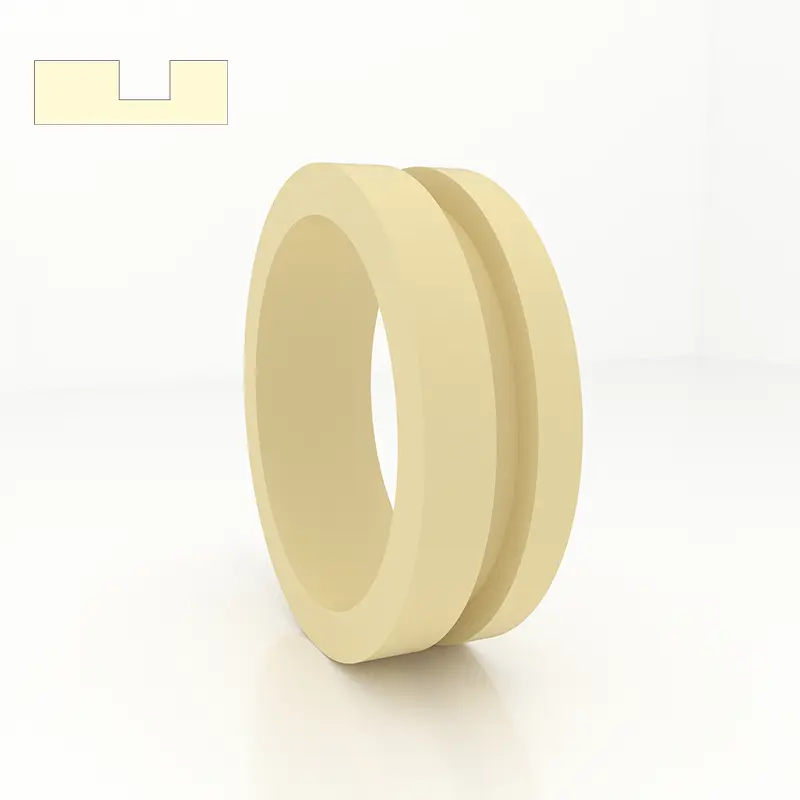

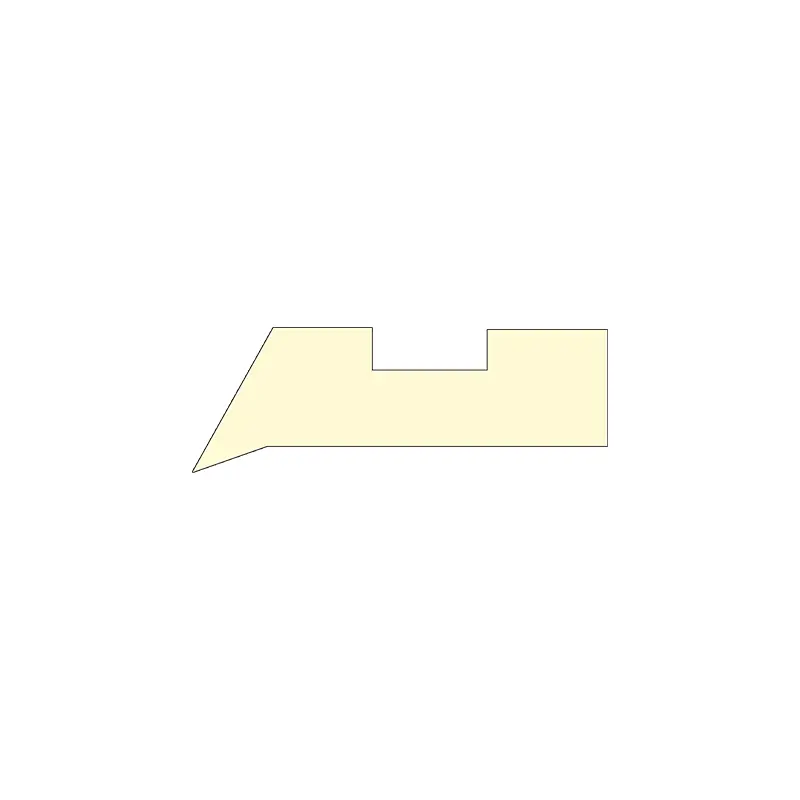

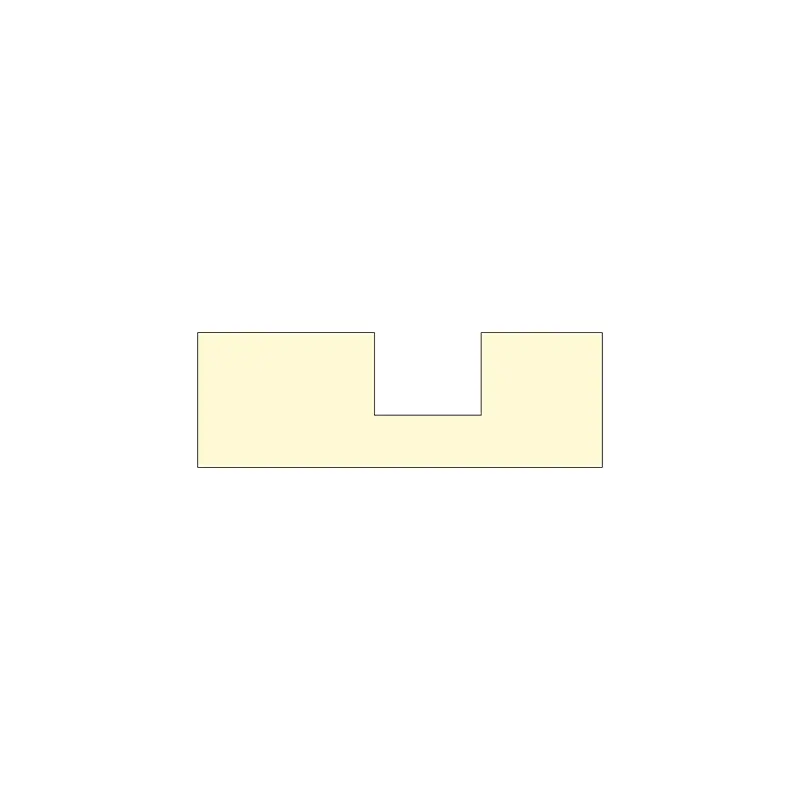

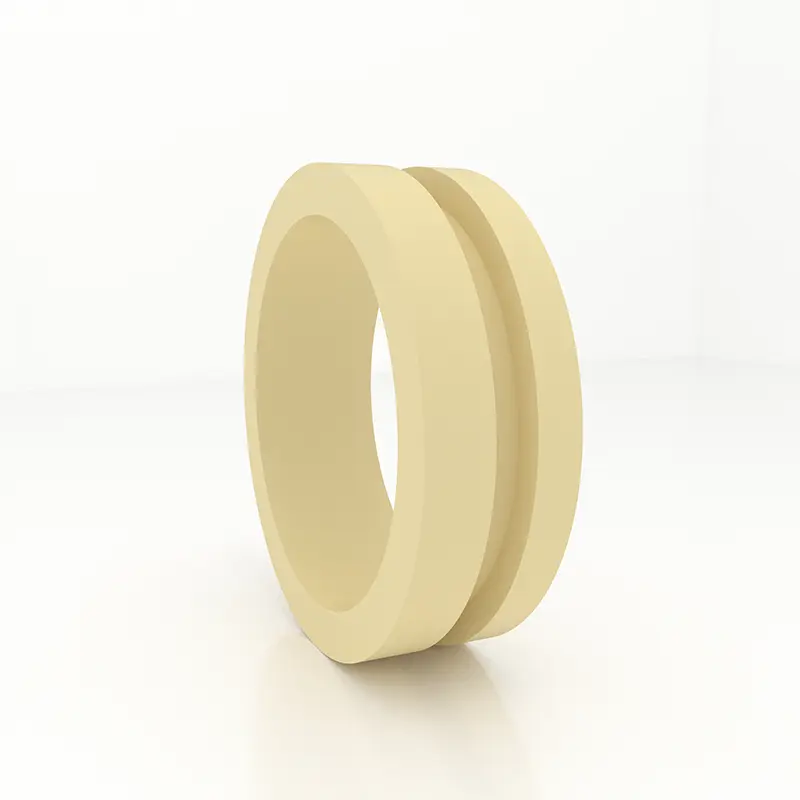

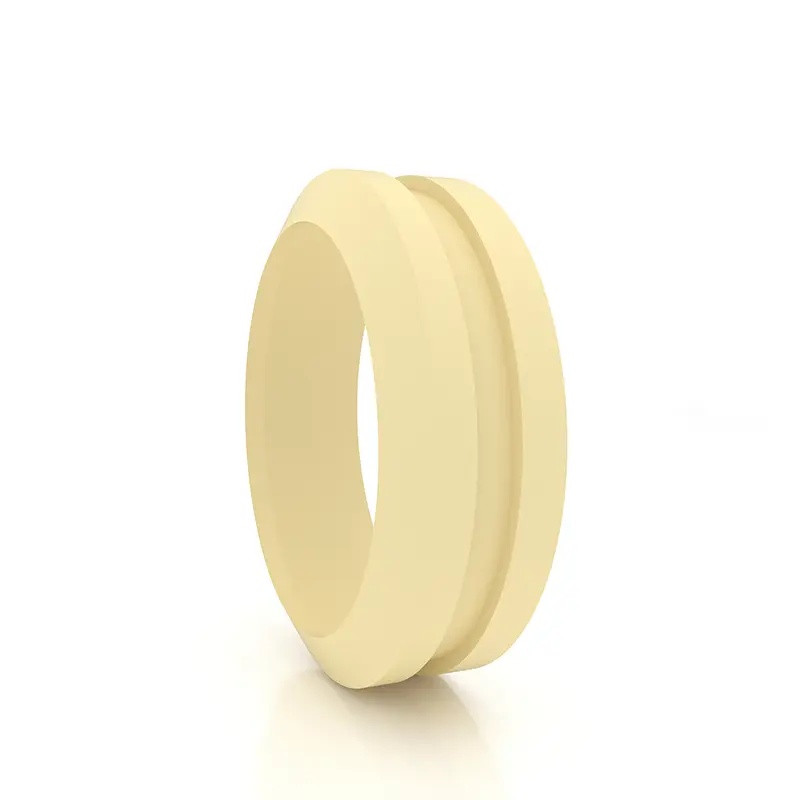

Водечки ракав GFAI

1. Перформанси и употреба: Водич ракав GFAI е водич за ракав за клипот, кој го поддржува и води клипот и има функција за испакнување на прашина.

2. Материјал: најлон ПА, полиоксиметилен пом и политетрафлуороетилен ПТФЕ.

3. Работни услови: Работна температура: -55 ～+225 ℃ (PTFE се користи над 120 ℃).

4. Стандард за дизајнирање: Кога дизајнирате и избирате, погледнете во серијата FAI серија на компанија за глад.

5.

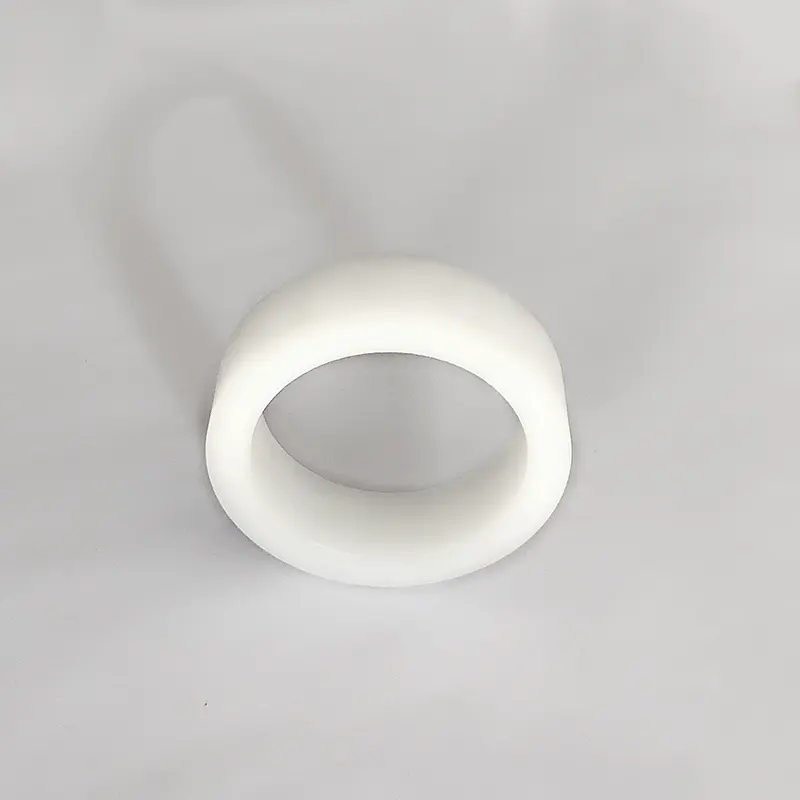

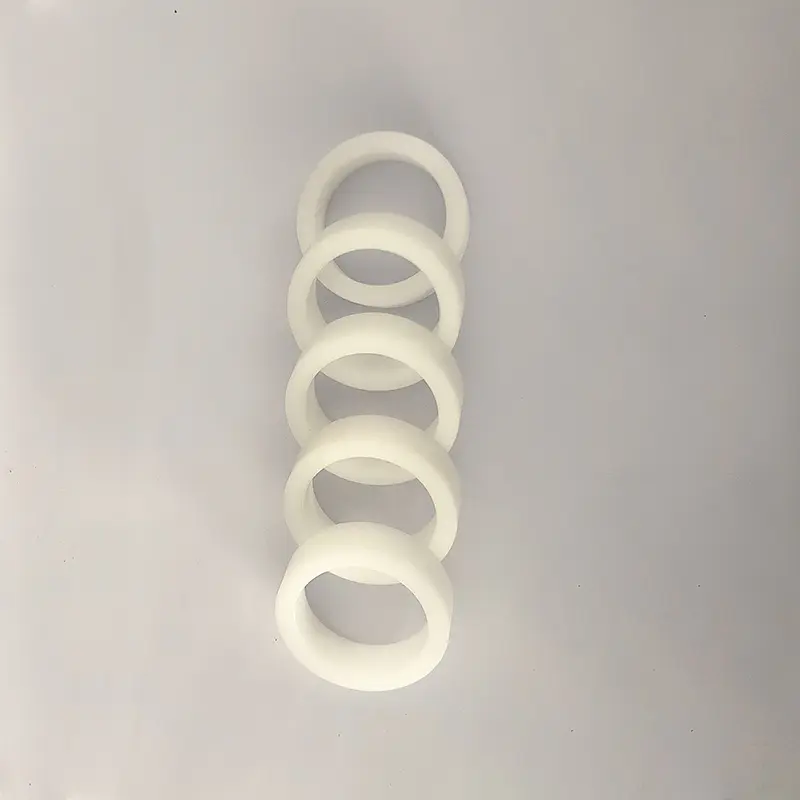

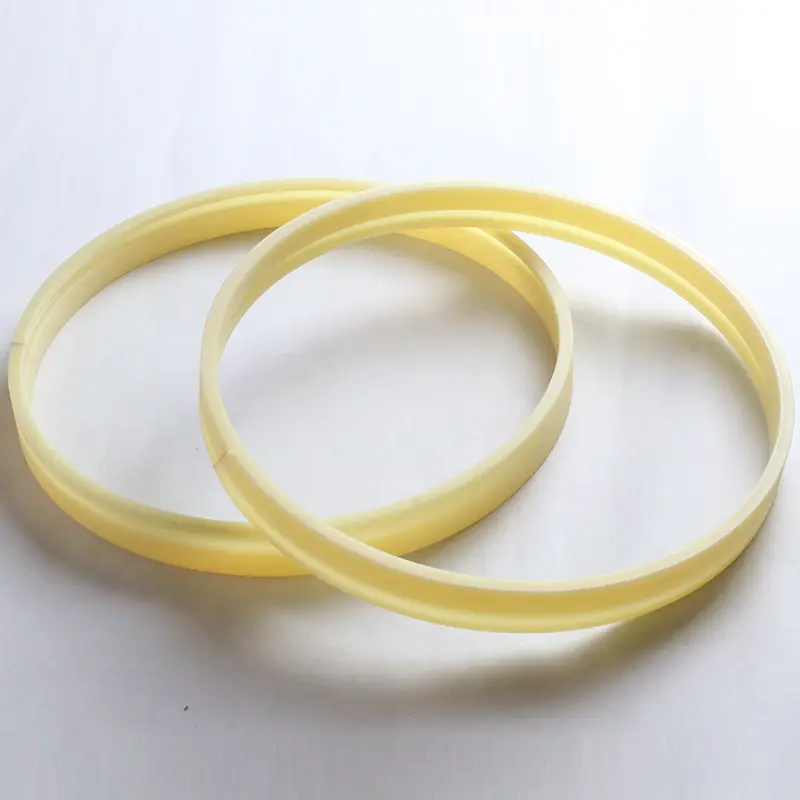

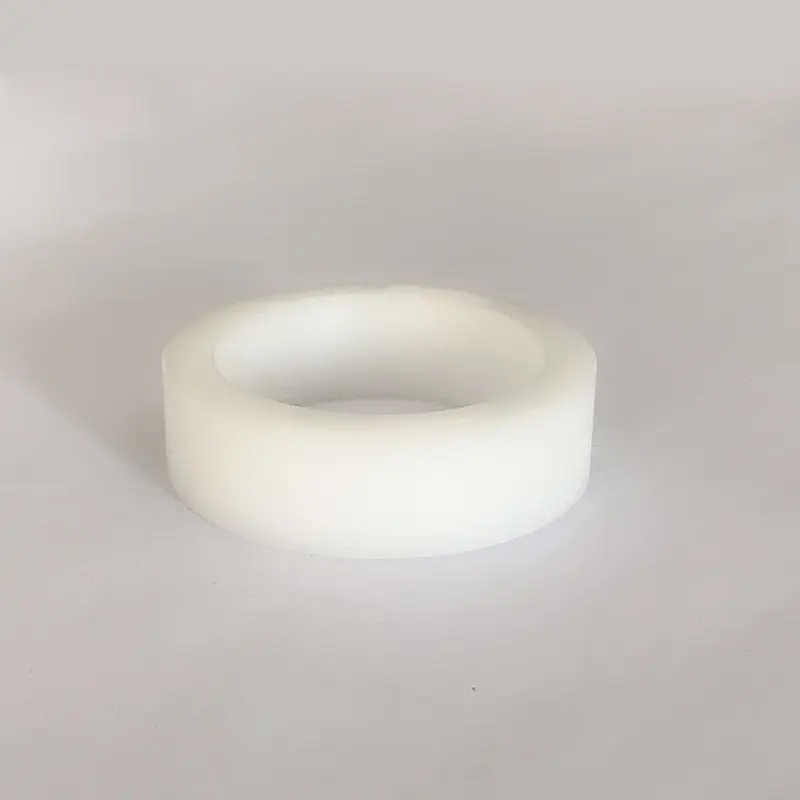

Водечки ракав GFI

1. Перформанси и употреба: Водич за ракав GFI е водич за ракав за клипот, кој го поддржува и води клипот.

2. Материјал: најлон ПА, полиоксиметилен пом и политетрафлуороетилен ПТФЕ.

3. Работни услови: Работна температура: -55 ~+255 ℃ (PTFE се користи над 120 ℃)

4. Дизајн Стандард: Кога дизајнирате и избирате, погледнете во FI серијата Hunger's.

5.

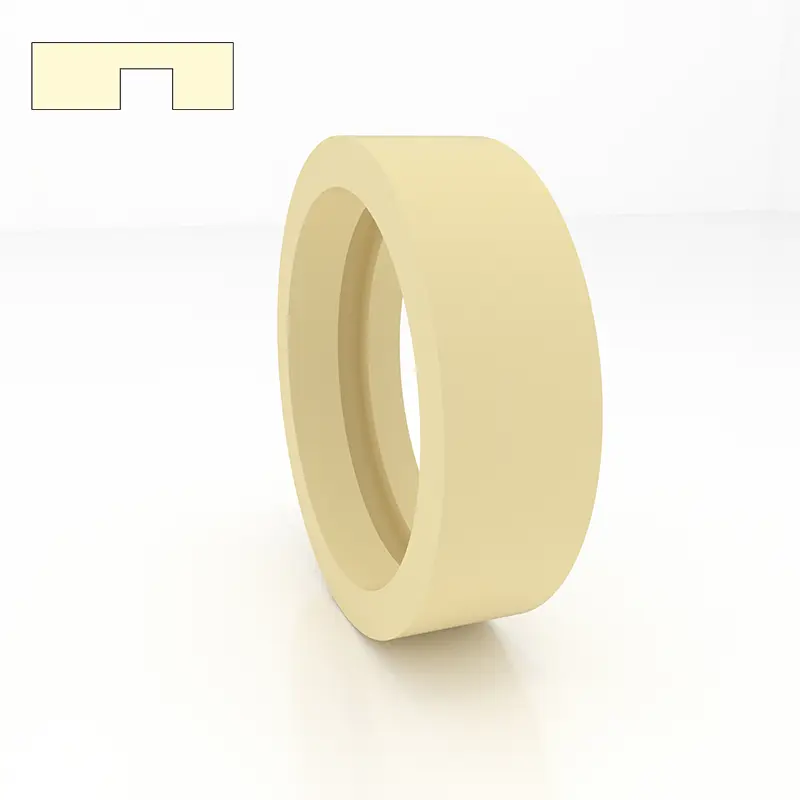

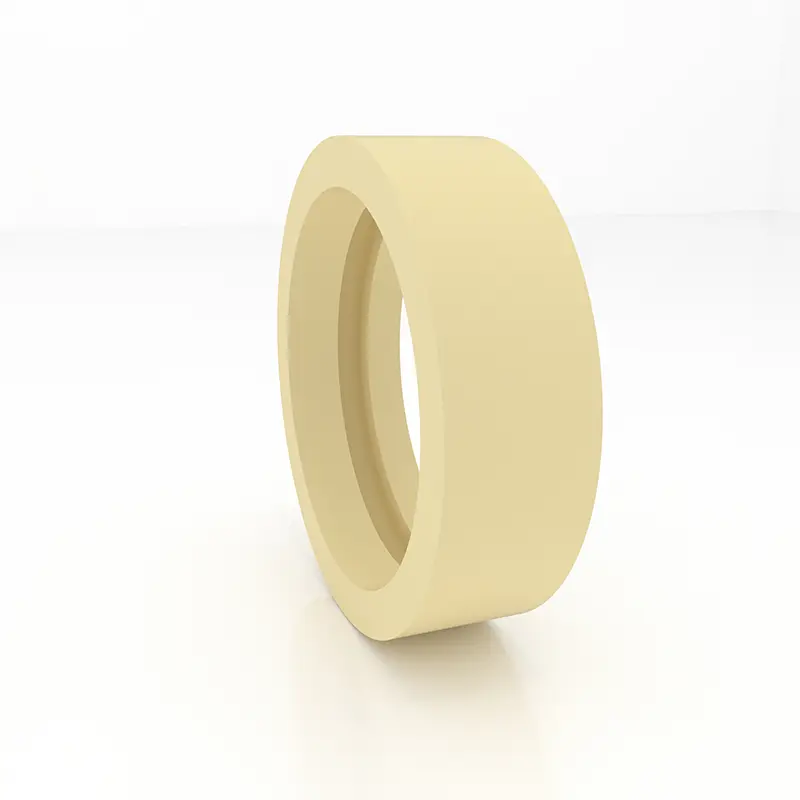

Водич за ракав GFA

1. Изведба и употреба: Водич за ракав GFA е водич за клипот, кој го поддржува и води клипот.

2. Материјал: најлон ПА, полиоксиметилен пом и политетрафлуороетилен ПТФЕ.

3. Работни услови: Работна температура: -55 ~+255 ℃ (PTFE се користи над 120 ℃)

4. Дизајн Стандард: Кога дизајнирате и избирате, погледнете во FA серијата Hunger's FA.

5.

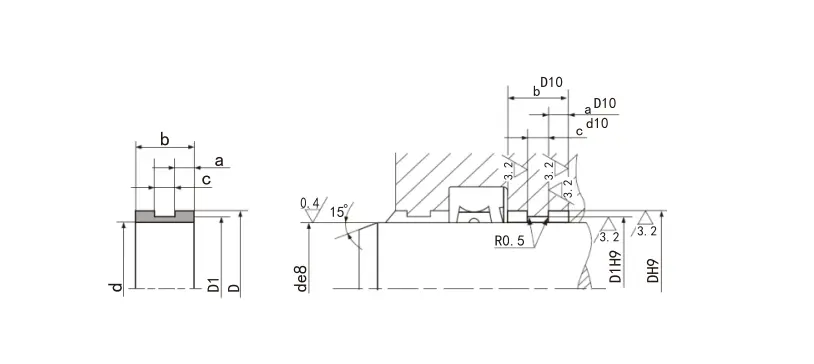

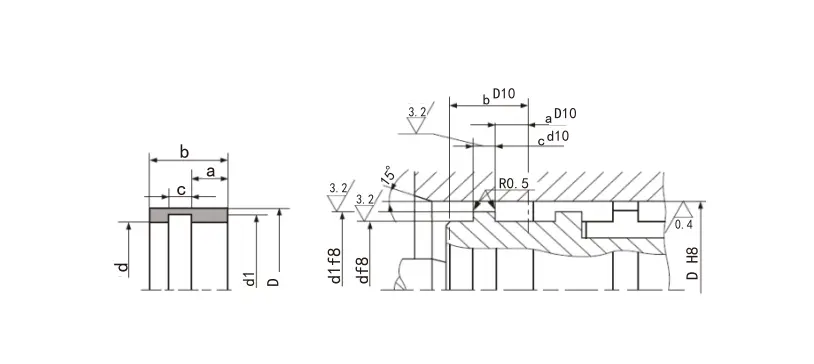

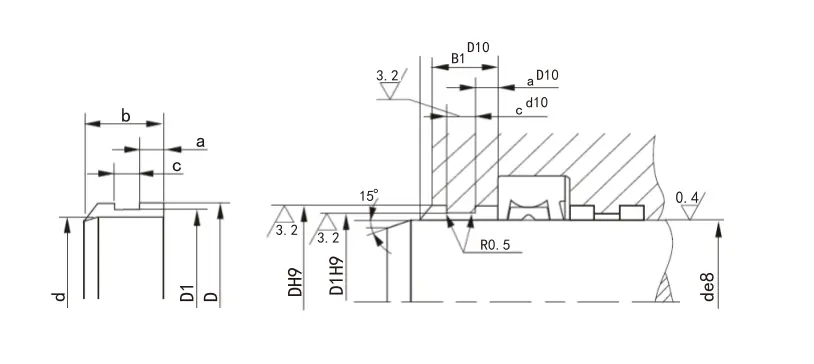

6. Структурен уред:

Спецификации:

Модел	Ширина на жлебот H+0.2	Дебелина Т - 0,05	Дебелина т Т - 0,05	Дебелина Т - 0,05	Дебелина Т - 0,05	Дебелина Т - 0,05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Белешка: Серијалот „Boldface“ најчесто се користи серија. Доколку потребниот производ не е во оваа табела, ве молиме контактирајте не.

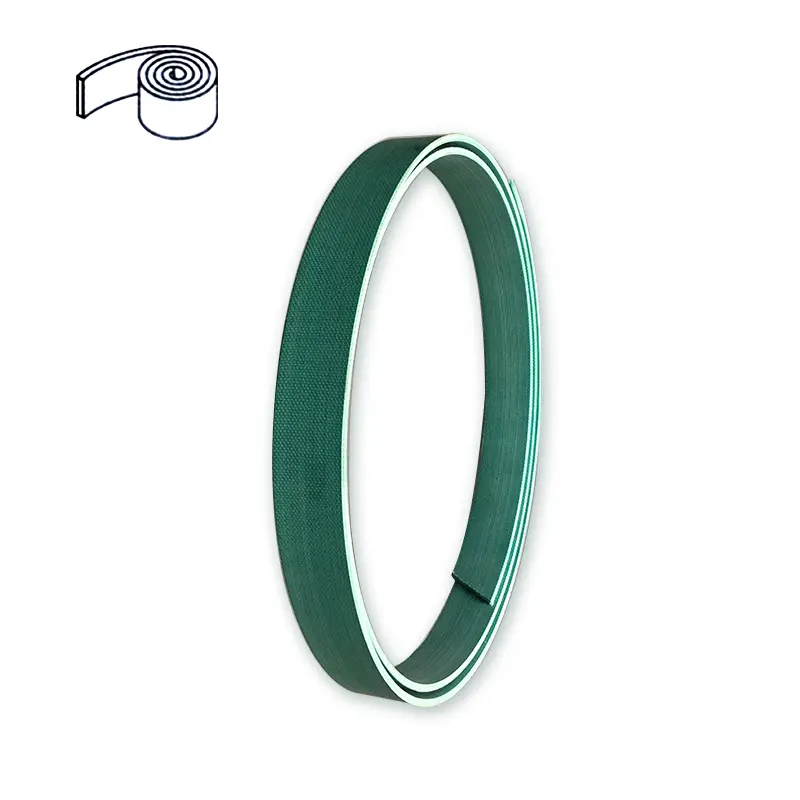

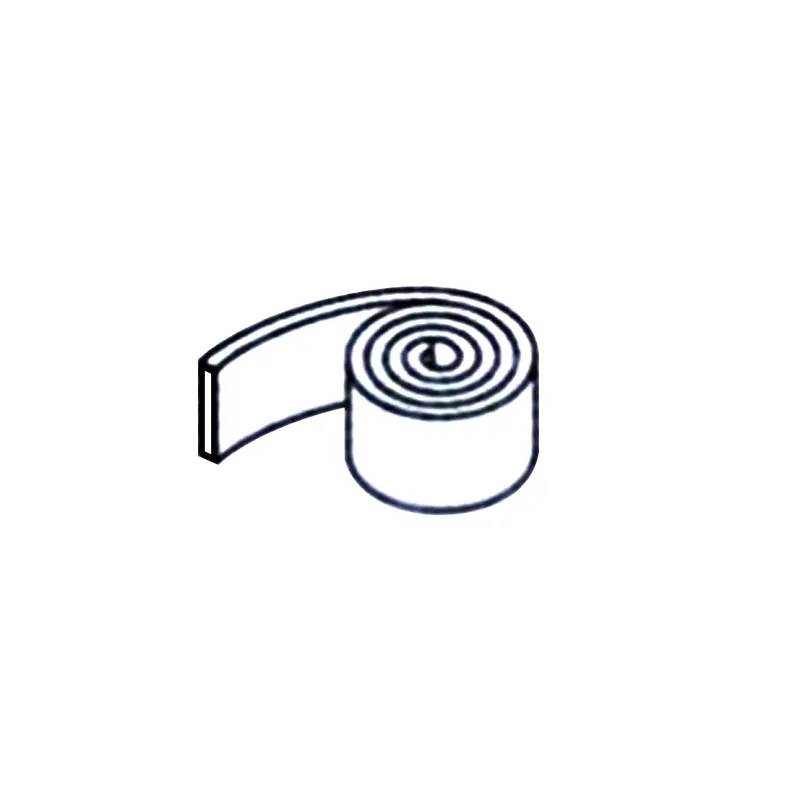

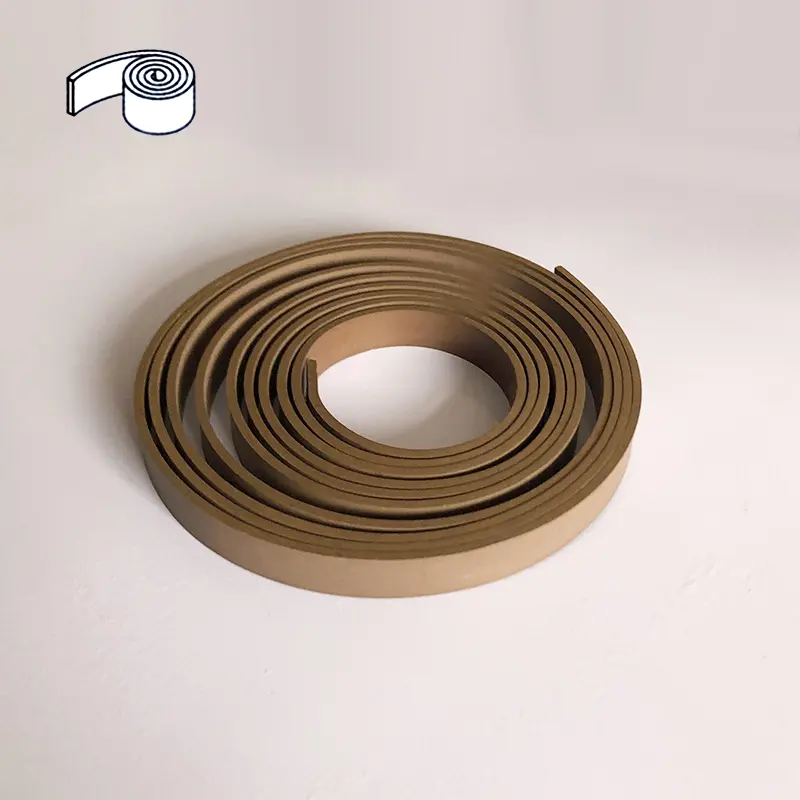

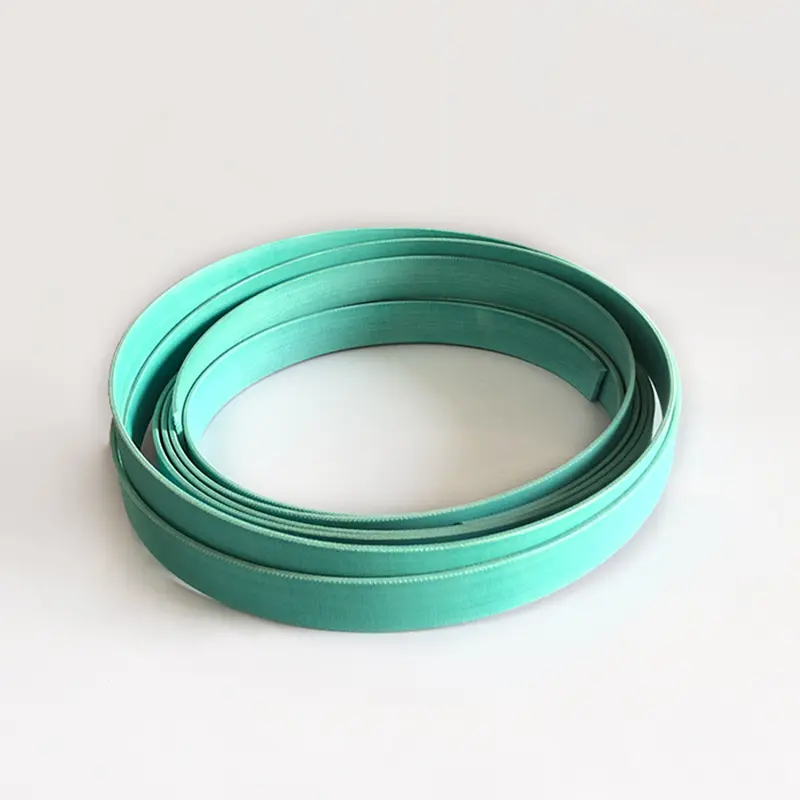

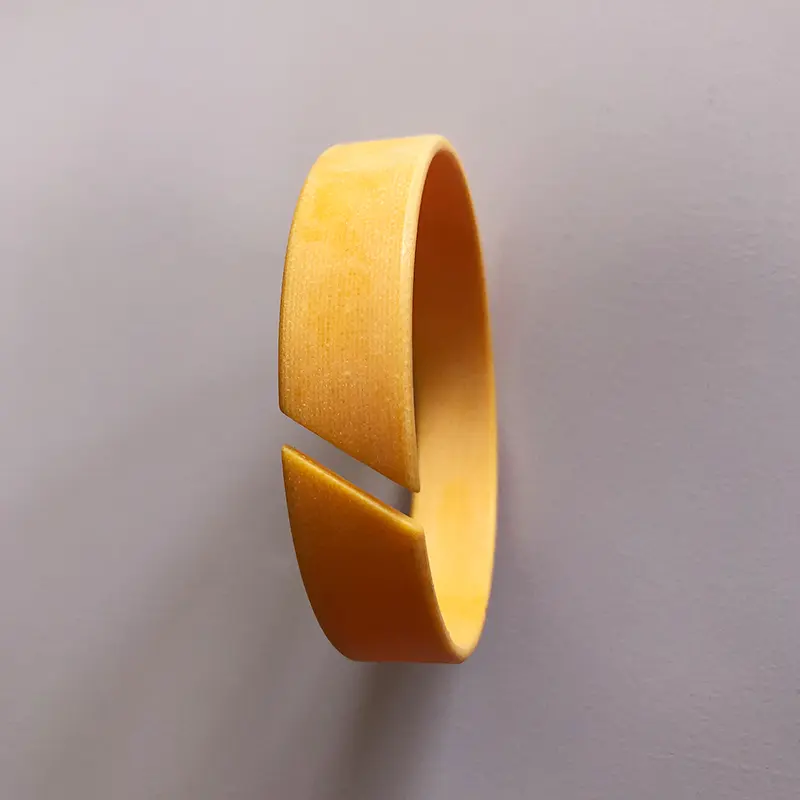

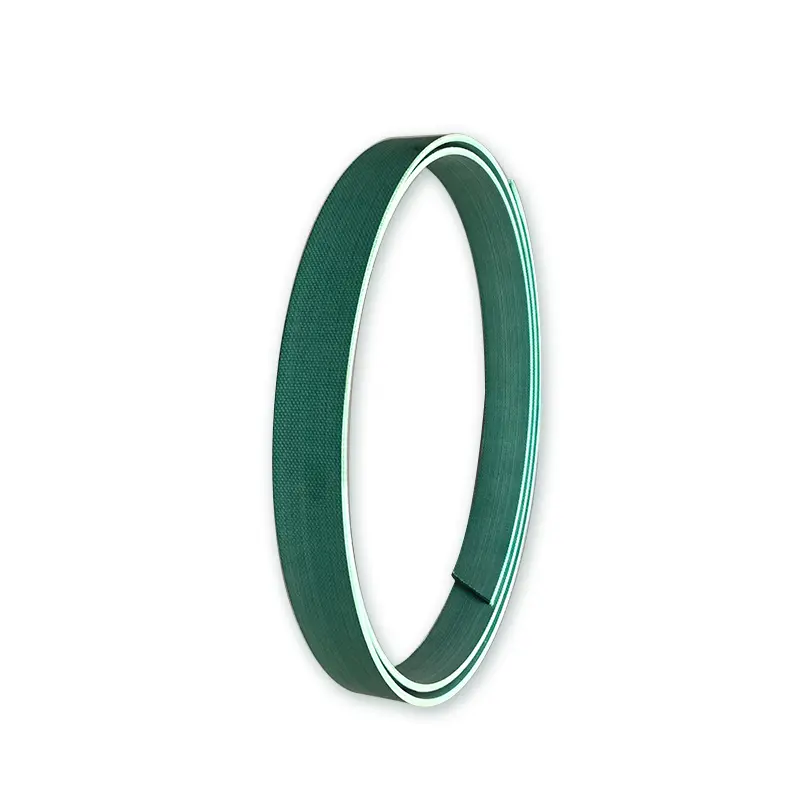

Засилен со крпа засилен со фенолна поддршка (појас)

Прстенот за поддршка е важна основна компонента на хидрауличниот цилиндер. Со цел да се прилагодиме на развојот на лизгачки прстен комбинирани пломби и меки структури на лежишта во светот, нашата компанија успешно развива прстени за засилена на ткаенини засилени со крпи (ремени). Годините на реална употреба покажаа дека овој производ го достигна или го надмина нивото на квалитет на слични странски производи и е широко пофален од корисниците. Табелите 1 до 4 се табели за перформанси на прстените за поддршка (ремени) произведени од нашата компанија.

Табела 1 Споредба на физички својства на нашиот ринг за поддршка и производи од буква+Шамба

Извор на примерок	Дебелина на прстенот за поддршка (мм)	Компресивна јачина (МПА)	Хидраулично масло за промена на тежината на маслото (70 ± 2 ℃*24ч)	Сила за кршење (МПА)	Адхезија на меѓуслојни (KN/m)
Мода+Шамба	2.48	338.9	2.83	35.6	1.2
Нашите производи	2.48	425	0.90	37.0	2.9
	2,48 (со графит)	390	0.63	36.4	2.08

Индекс на перформанси на Табела 2 на хидрауличен цилиндер за поддршка на цилиндарот

Тип на примерок	Нашите производи		Орхот tlg	Duratec900 ①	Turcite47 ②	MT64/5b	Nokwr (ден)	Помодифициран полиоксиметилен	Мачка (нас)
	Измерена вредност	Потребни индикатори
Компресивна јачина (МПА)	350	≥330	350	≥280	≥50	≥270	50150	≥80	≥ 217

Белешка: ①Busak+Company Shamba Company Company Company Табела 3 Индекс на јачина

Тип на примерок	Нашите производи		Орхот tlg	Duratec900 ①	Turcite47 ②	MT64/5b	Nokwr (ден)	Помодифициран полиоксиметилен	Мачка (нас)
	Измерена вредност	Потребни индикатори
Компресивна јачина (МПА)	350	≥330	350	≥280	≥50	≥270	-	≥80	≥ 217

Белешка: ①Busak+Company Shamba Company Company Company Табела 4 Коефициент на триење на нашите производи и Оркот TLG под суво триење и услови за капење нафта

Оптоварување по единица должина на контакт W (n/mm)	Реле за контакт со Херц ΔH (N/mm2)	Коефициент на триење
		Состојба на суво триење		Состојба за подмачкување на капење со масло
		Нашите производи	Орхот tlg	Нашите производи	Орхот tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

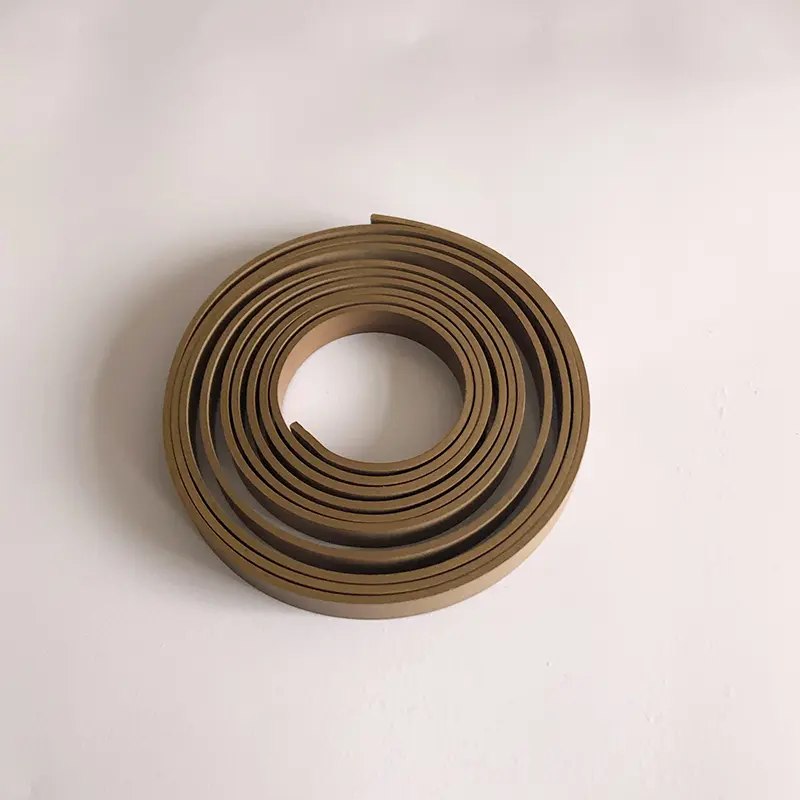

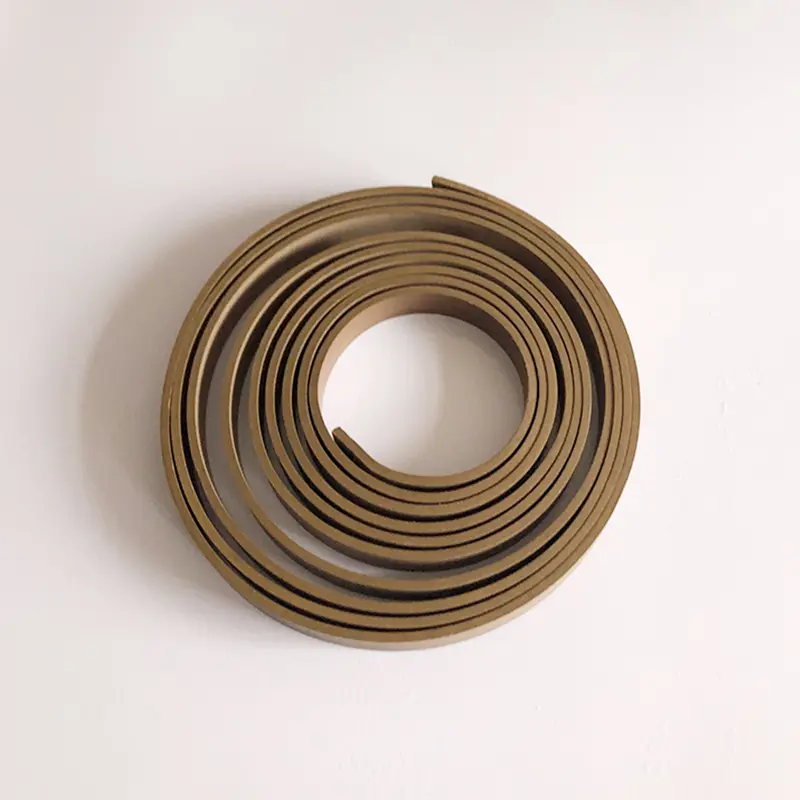

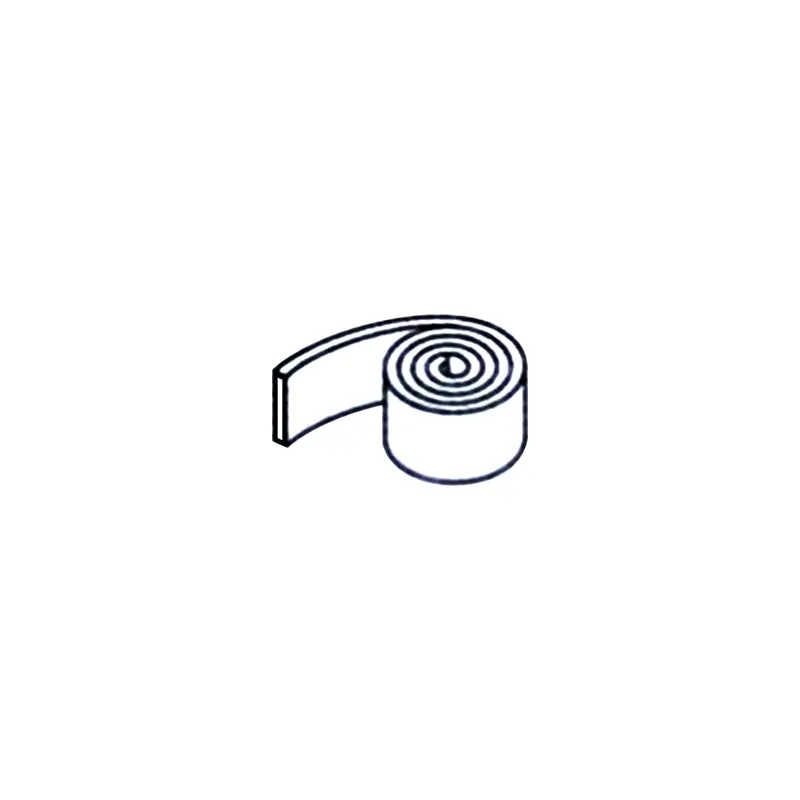

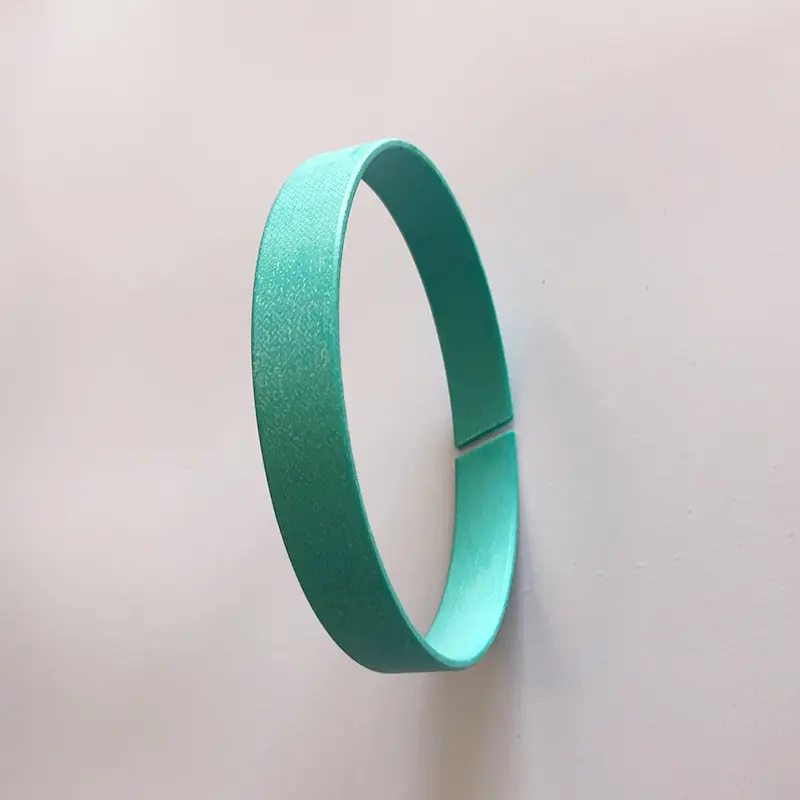

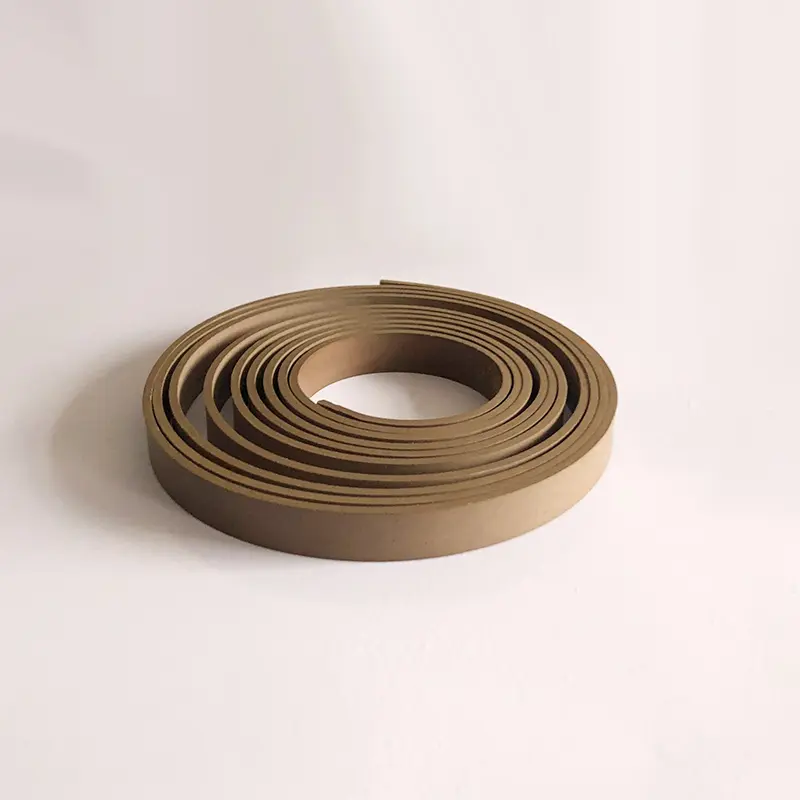

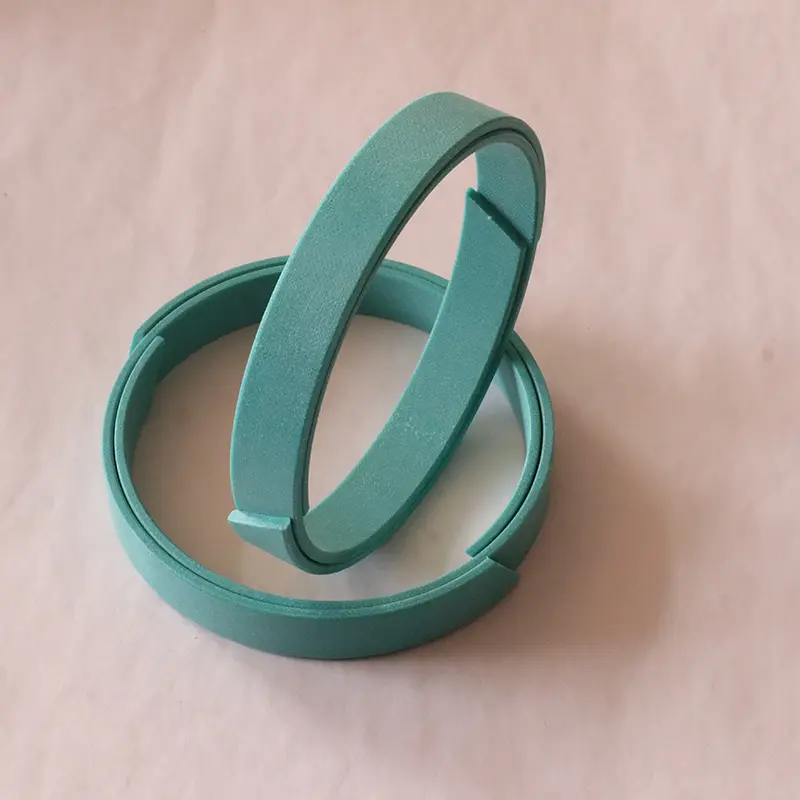

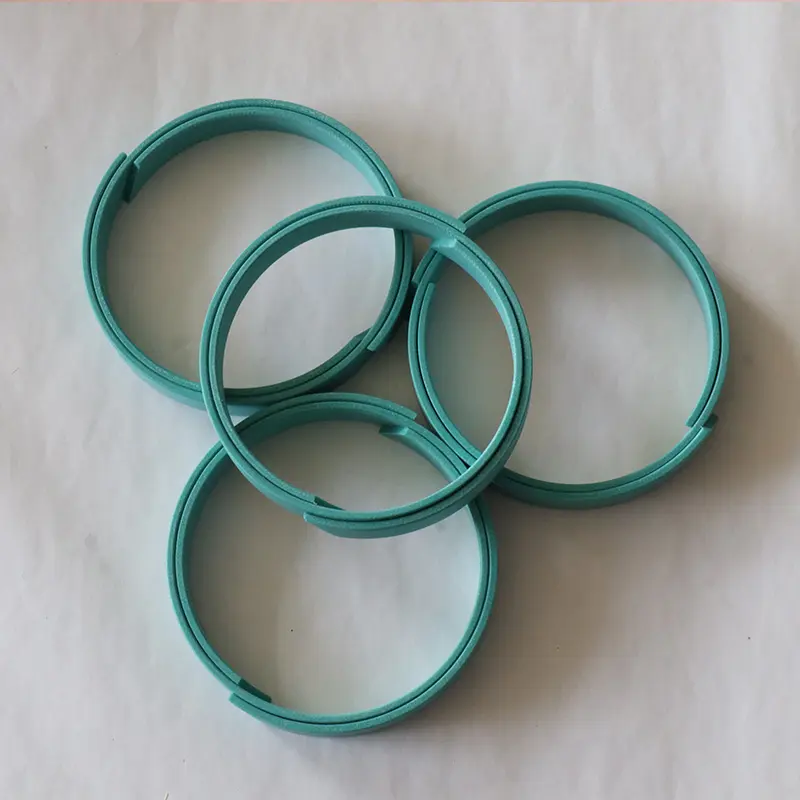

PTFE појас отпорен на абење (прстен)

Материјал	Ptfe+бронза
Снабдување	Ролна (обично околу 20 метри/ролна) или исечете ја на потребната должина
Предности	1. Ниско триење, без притаен и гризење;
	2. Може да работи добро дури и без доволно подмачкување;
	3. Отпорен на различни медиуми, одлична хемиска стабилност;
	4. Може да смести тврди предмети вградени во прстенот отпорен на абење за да ги намали тврдите предмети што го гребеат цилиндерот и заптивките, така што во ситуации со тежок товар, користете повеќе прстени отпорни на абење;
	5. Исто така, има добра отпорност на абење во ситуации со голема брзина и светло оптоварување, така што е најчесто користениот прстен отпорен на абење;
	6. Нема ограничувања на големината, не може да се користи во ситуации со голем дијаметар.
Температура	-60 ~+200
Максимална брзина	15м/с
Максимална јачина на истиснување	15n/mm2 (20 °)
	7,5n/mm2 (80 °)
	5n/mm2 (120 °)

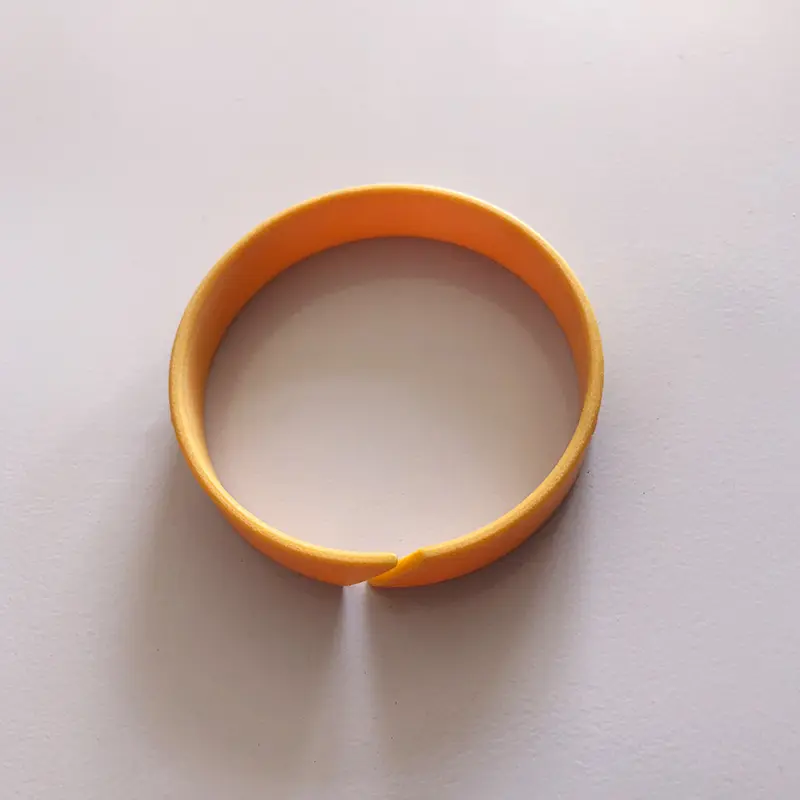

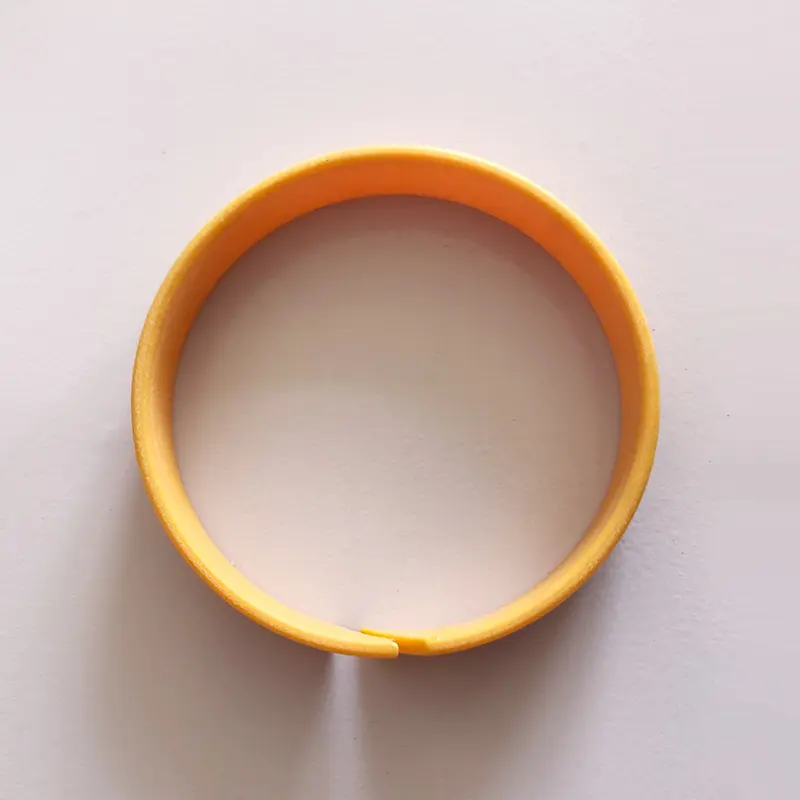

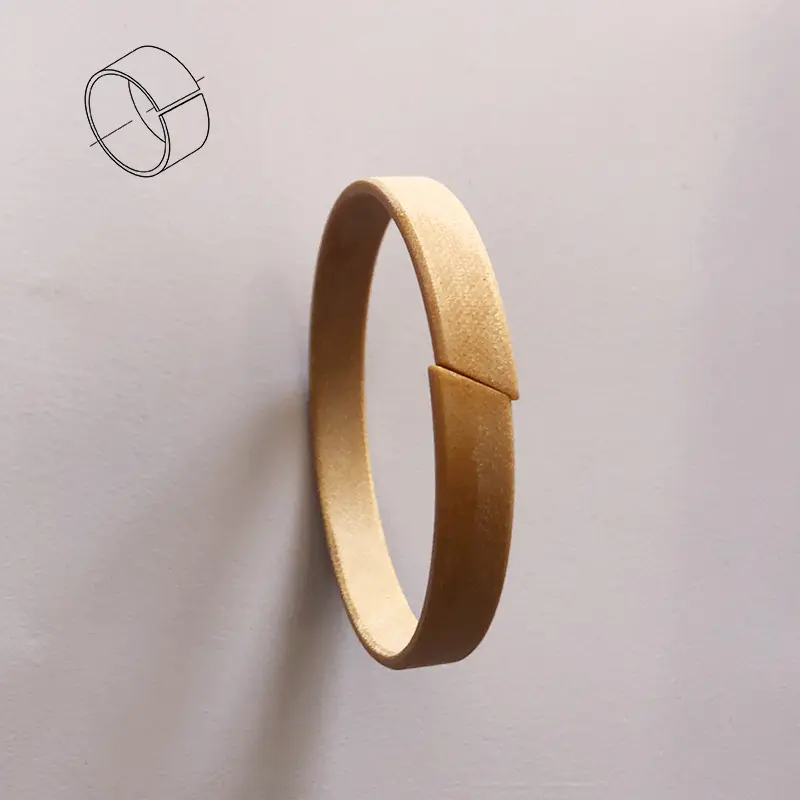

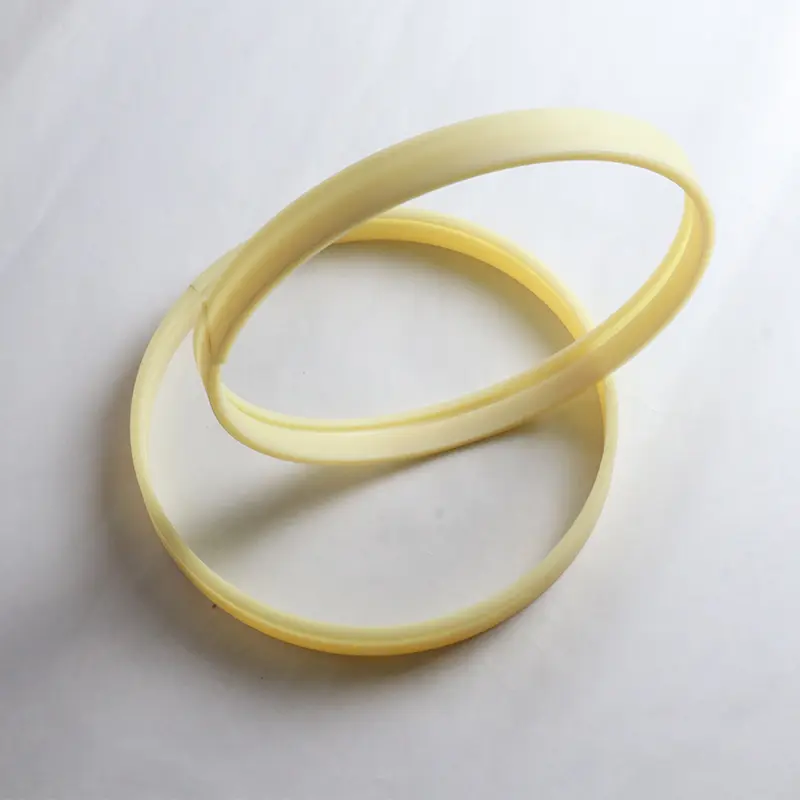

RCS неметален водич за прстен за клипни шипки

RCT не-металичен водич прстен за клипот

За клипот или клипната шипка што работи во хидрауличниот цилиндер, прстенот за абење има прецизен водечки ефект и може да апсорбира радијални сили. Во исто време, прстенот за абење може да спречи метален контакт на лизгачки делови во хидрауличниот цилиндер. Во споредба со металните прстени за абење, неметалните прстени за абење имаат многу предности. Меѓу нив, прстените засилени со ткаенини и PTFE се достапни во типот на сечење на лице место и готови за употреба.

1. Добар отпор на абење

2. Избегнувајте контакт со метал до метал

3. Може да ја потисне механичката вибрација

4 Поради ефектот на центрирање на прстенот отпорен на абење, дозволен е голем радијален дозвола

5. жлебот е едноставен и лесен за инсталирање

6. Ниски трошоци за одржување Врз основа на горенаведените предности, таа е широко користена

Материјал:

1..

2. Полиоксиметилен пом или најлон ПА и неговите модифицирани материјали

3. Формалдехид смола + засилување на влакна prif

Табела за споредување на капацитет за оптоварување со различни материјали (референца)

Материјал	Максимум за носење на капацитет (n/mm2)
Бакарен прав исполнет со PTFE	15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃)
Фенолен прав со крпа	90 (60 ℃); 40 (80 ℃)
Полиоксиметилен или најлон	25 (60 ℃); 15 (80 ℃)
Пополнети полиоксиметилен или најлон	40 (60 ℃); 30 (80 ℃)

Квалитет на површината на жлебот

Мазност	Rtmax (μm)	РА (μm)
Лизгачка површина	.52,5	0,05-0.3
Дното на жлебот	≤10	≤2
Страна на жлебот	≤15	≤3

Серија за спецификација на прстенот на клипот за шипки

Дијаметар на шипка	Долен дијаметар	Ширина на жлебот	Дебелина	Јаз		Дијаметар на шипка	Долен дијаметар	Ширина на жлебот	Дебелина	Јаз
D F8/H9	Д H8	L+0.2	W	Z		D F8/H9	Д H8	L+0.2	W	Z
8-20	Д+3.1	2.5	1.55	1-2		200-999.9	Д+5	25	2.5	8-33
10-50	Д+3.1	4	1.55	1-3		1000-4200	Д+5	25	2.5	33-134
15-140	Д+5	5.6	2.5	2-5		280-999.9	Д+8	25	4	10-33
20-220	Д+5	9.7	2.5	2-9		1000-2200	Д+8	25	4	33-70
80-400	Д+5	15	2.5	4-15
