Заптивки на прирабници со висок притисок

Заптивките на прирабницата со висок притисок се сигурни решенија што може да ви ги обезбедат заптивките на Ruichen. Како производител специјализиран за производство и развој на заптивки, нашите производи можат да се користат за заптивки на притисок на вода, со долг живот, добро запечатување, висок притисок, па дури и ултра-висока отпорност на притисок, компактна структура и занимање со мал простор и други вообичаени предности. Моделите на поделбата на производот се разновидни, добредојдени да не контактираат за да го добиете решението што ви одговара.

Испрати барање

Опис на производот

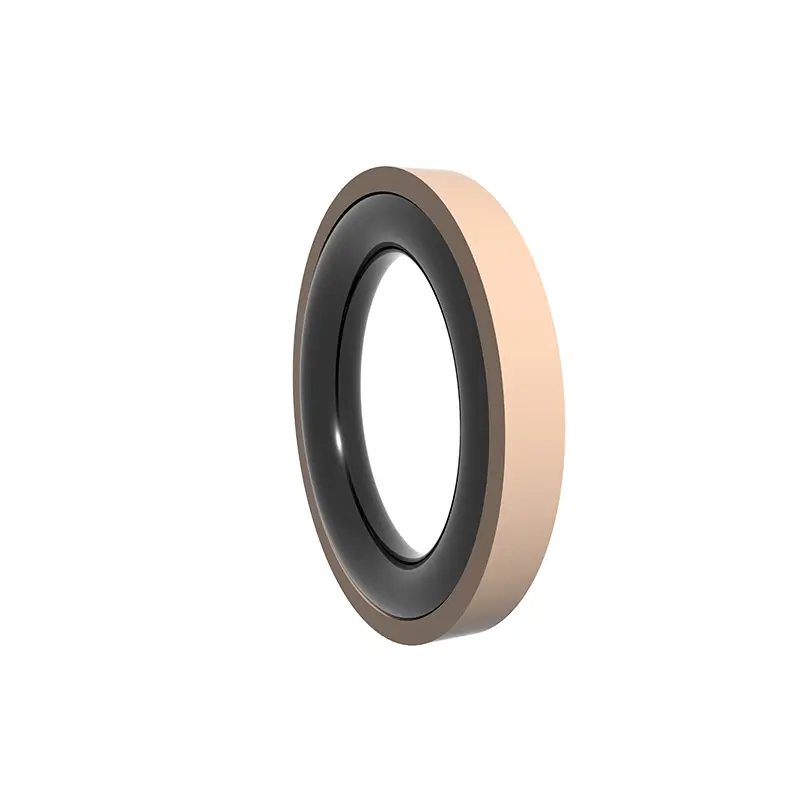

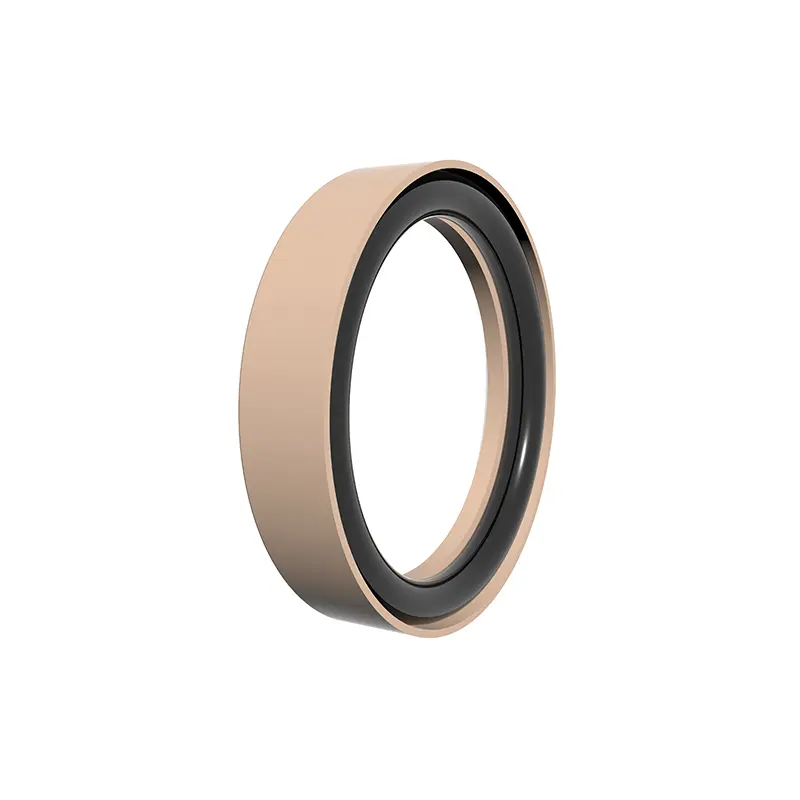

Нашите заптивки на крајниот прирабница на Ruichen ги запечатуваат иновативните дизајни прифаќаат иновативен дизајн за да обезбедат подобри перформанси на производот. Јадрото е комбинација на исполнет или модифициран PTFE материјал за запечатување на специјален облик на PTFE и прстен во форма на О-облик (гумен), кој е погоден за аксијални (крајни), прирабници за еднонасочна статичка (притисок) запечатување и потреби за запечатување на притисок на вода.

Заптивките на прирабницата со висок притисок имаат значителни предности, долг живот, намалени трошоци за одржување, одлично запечатување за да се спречи истекување на медиуми, висок притисок и ултра-висока отпорност на притисок за исполнување на екстремни услови за работа и исклучителна структура за лесна инсталација.

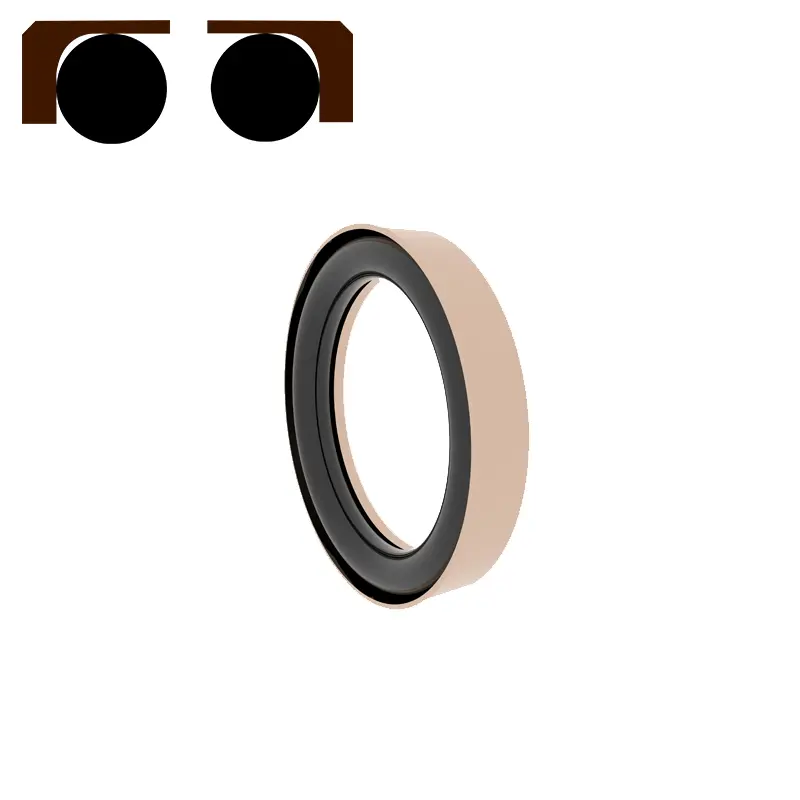

Според различни услови за работа, ние направивме поделени модели за да изберете од: RC2871 серија (прстен за запечатување на десниот агол и гумен прстен во форма на О) е поделена на типови А и Б за да се справиме со различни сценарија на притисок; Серија RC2872 (прстен за запечатување во облик на Ц и гумен прстен во форма на О) е погоден за запечатување на статички притисок; RC2873 (засилен прстен за запечатување на десен агол и гумен прстен во форма на О) е специјализирана за статичко запечатување на ултра-висок притисок; RC2874 (прстен за запечатување во форма на Y и гумен прстен во форма на О) обезбедува стабилност на запечатување на ултра-висок притисок; Серија RC2875 (прстен за запечатување во форма на стапало и гумен прстен во форма на О) е поделена на типови А и Б за да се задоволат различните потреби за статичко запечатување.

Некои специјални комбинации се полни со нагласувања, како што е модифицираниот прстен за запечатување во форма на стапало со О-прстен, кој користи пред-компресија и структура на прирабница за да постигне подобро запечатување при поголеми притисоци и да издржи високи и ултра високи притисоци; Истото важи и за комбинацијата на прстени за запечатување и засилување на десниот агол и О-прстени, обезбедувајќи сигурно решение за проблемот со запечатување на крајниот притисок (прирабница) во сите правци.

Карактеристики и апликации на производи:

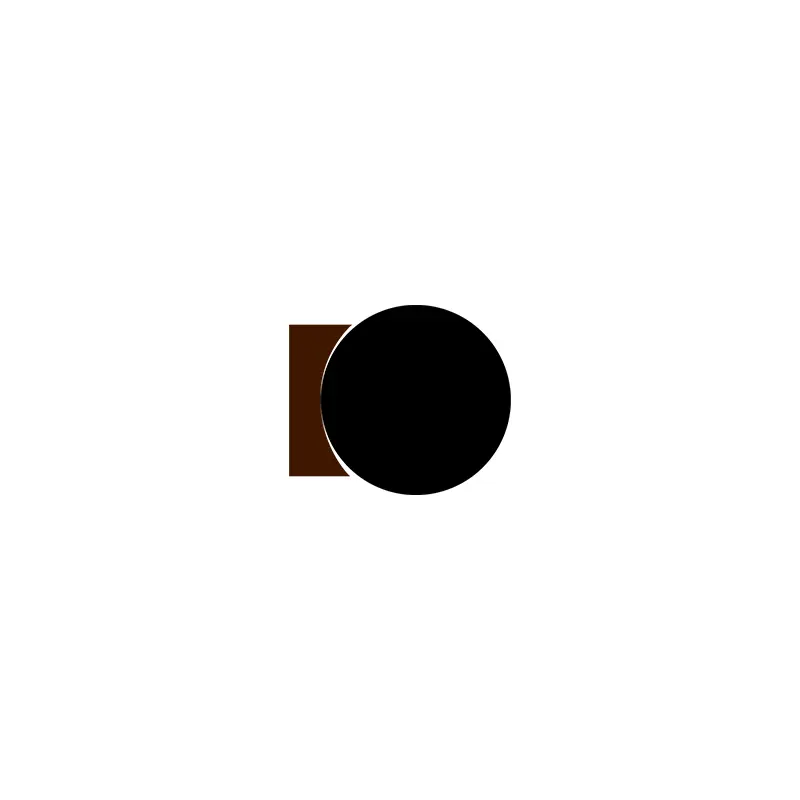

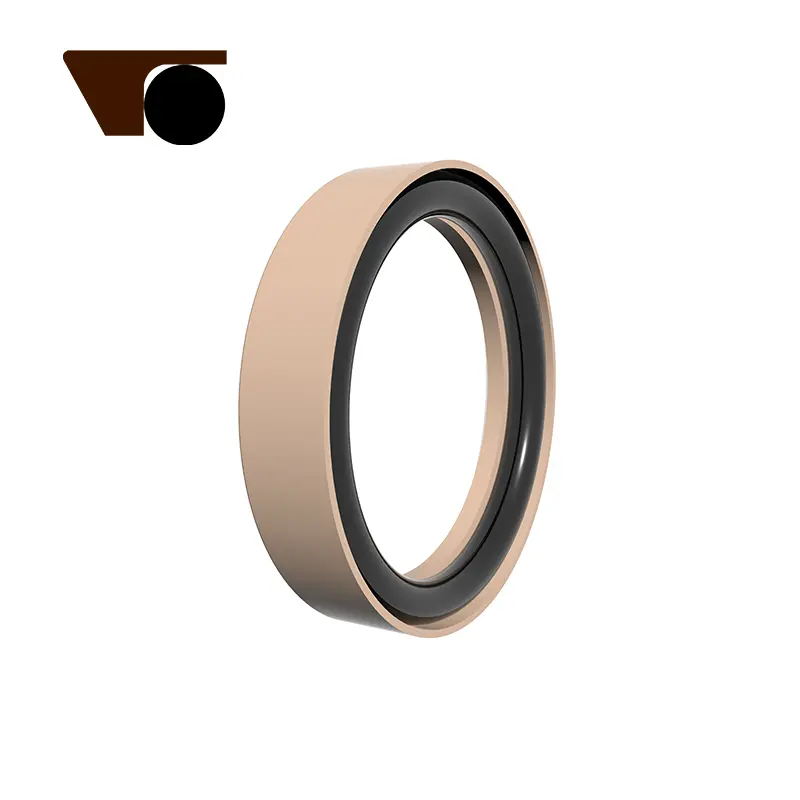

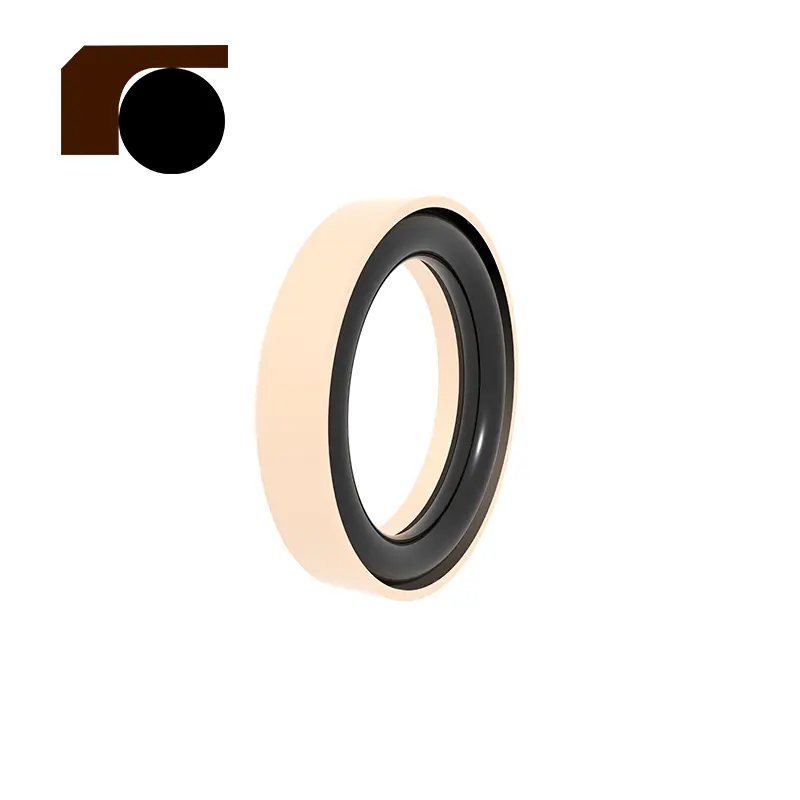

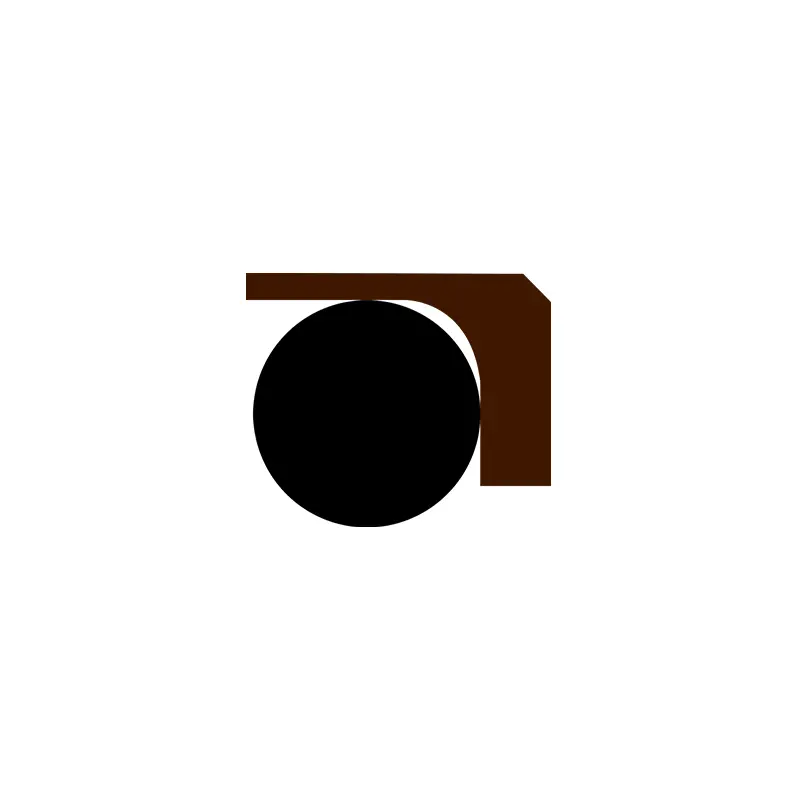

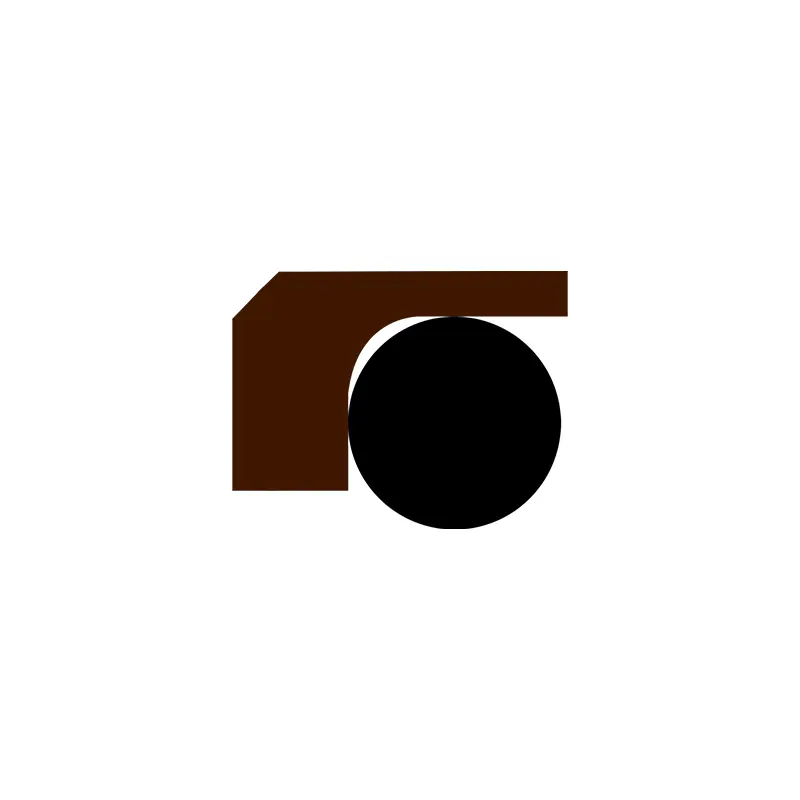

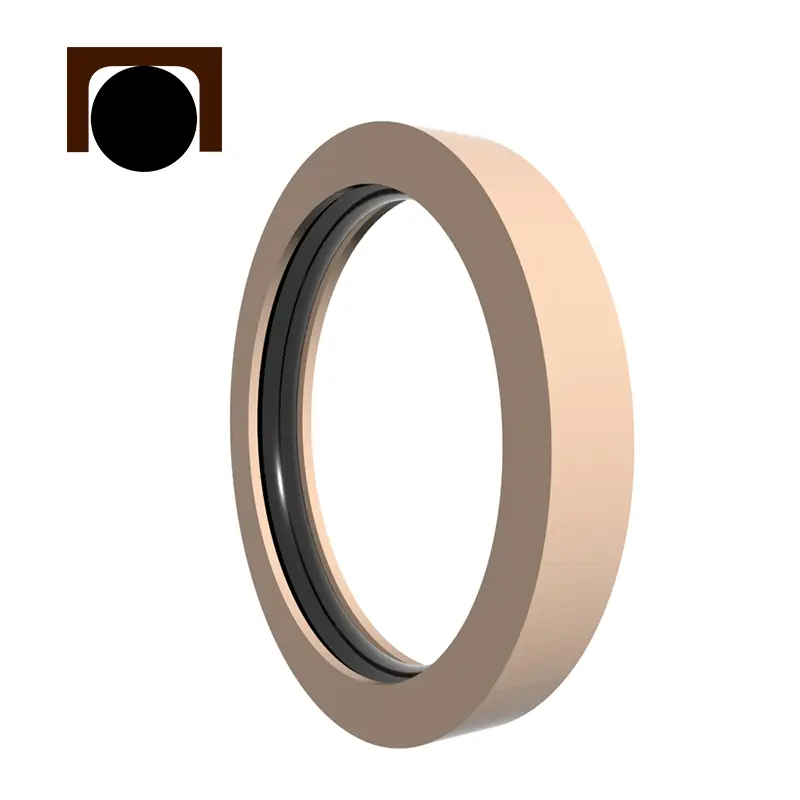

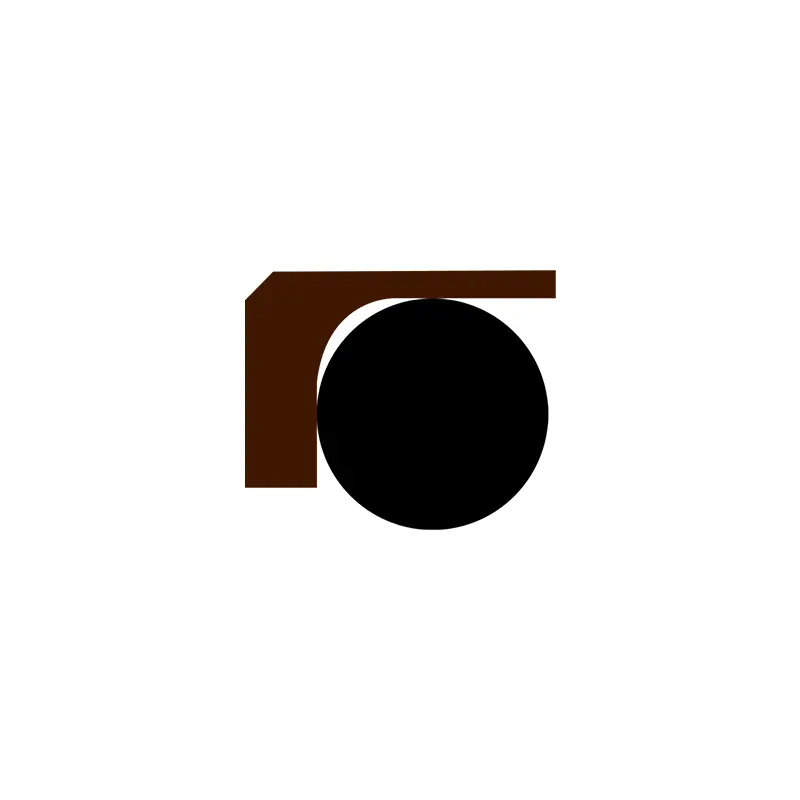

Овој заптивка е составена од прстен за запечатување со десен агол изработен од PTFE и О-прстен. О-прстенот е претходно компресиран за да генерира сила за стегање за да се постигне запечатување. Силата на стегање на заптивката се зголемува под притисок, односно поголем притисок, толку подобро е запечатувањето. Бидејќи прстенот за лизгање усвојува странична структура на ребрата, О-прстенот нема да биде исцеден и може да издржи голем притисок.

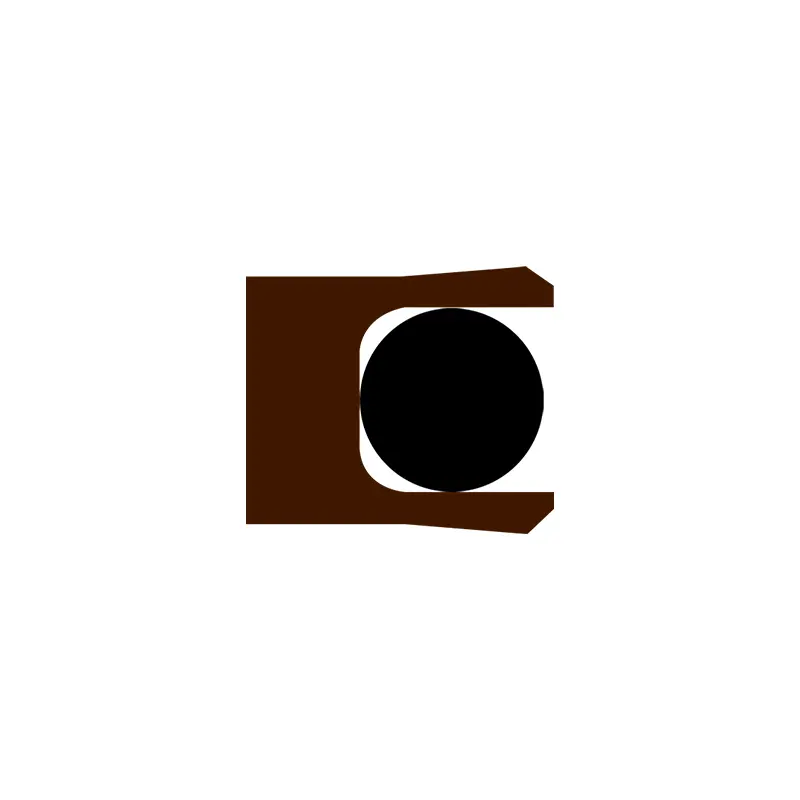

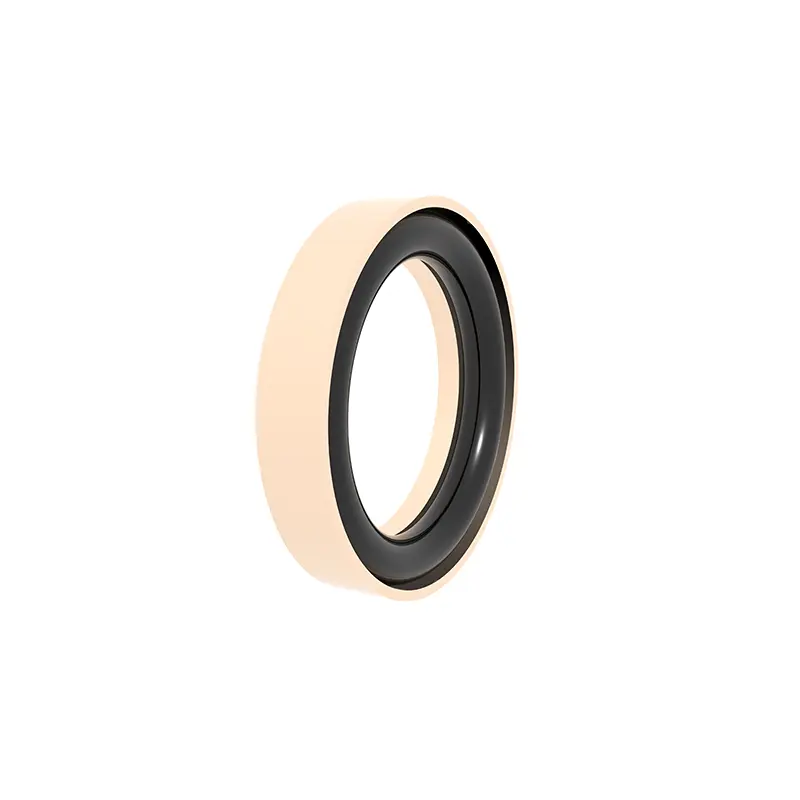

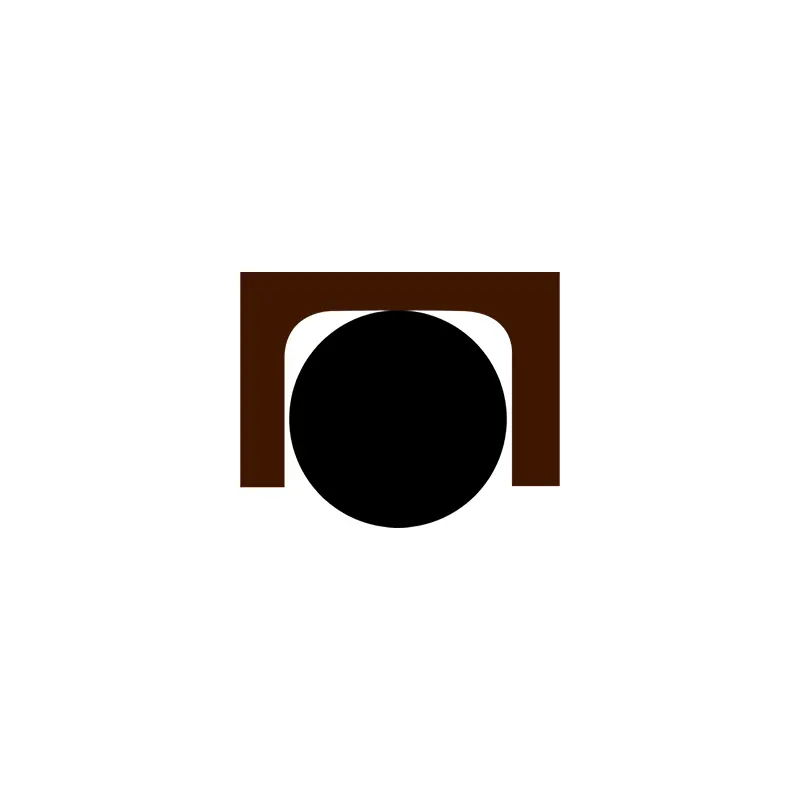

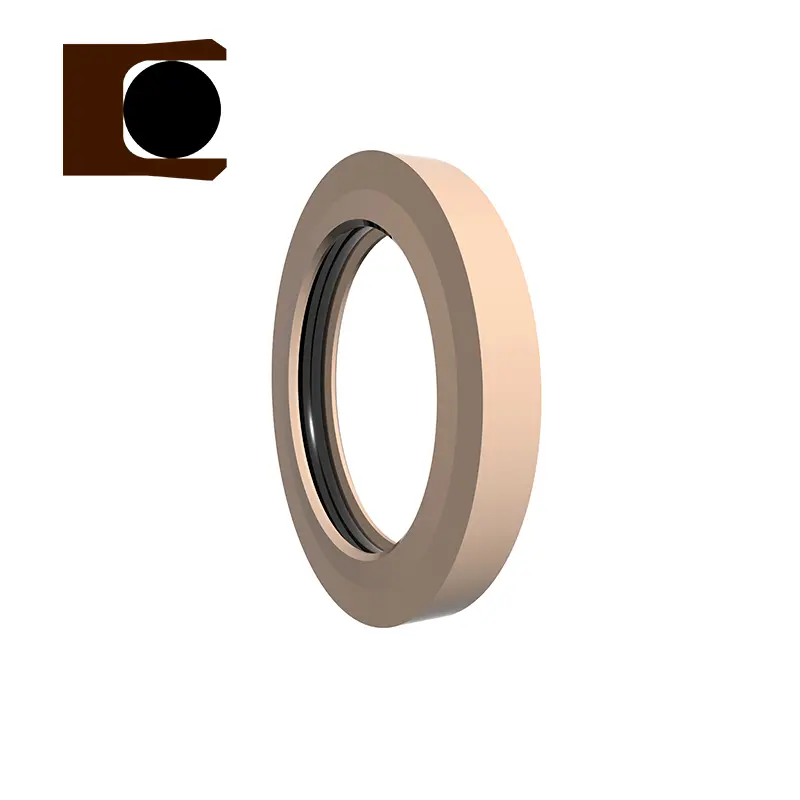

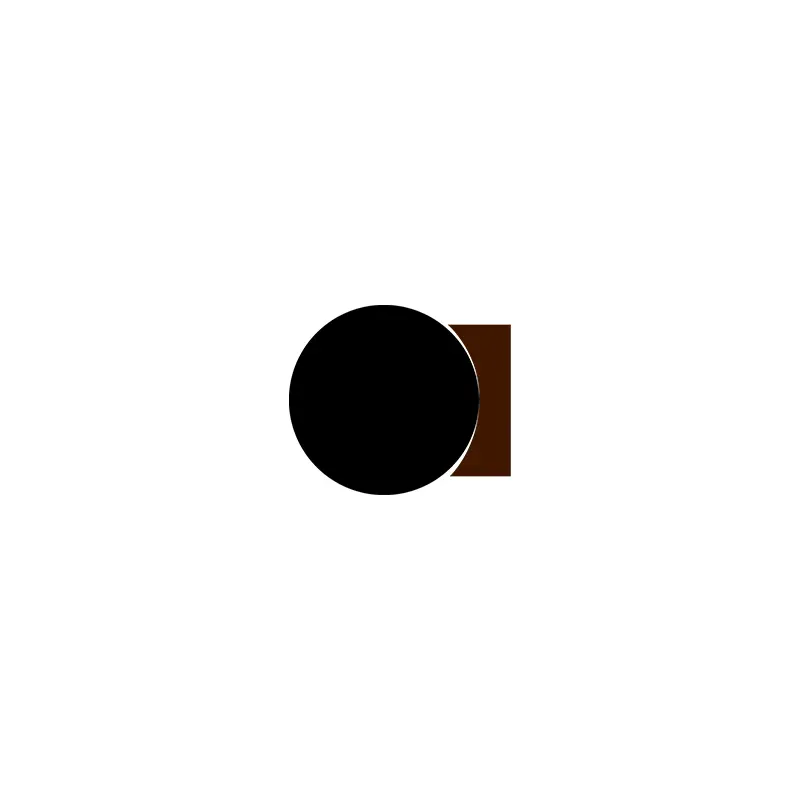

Овој заптивка е составена од прстен за запечатување во форма на PTFE C и О-прстен. О-прстенот е претходно компресиран за да генерира сила за стегање за да се постигне запечатување. Силата на стегање на заптивката се зголемува под притисок, односно поголем притисок, толку подобро е запечатувањето. Бидејќи прстенот за лизгање усвојува двострана структура на ребрата, О-прстенот нема да биде исцеден и може да издржи голем притисок.

RC2873

RC2874

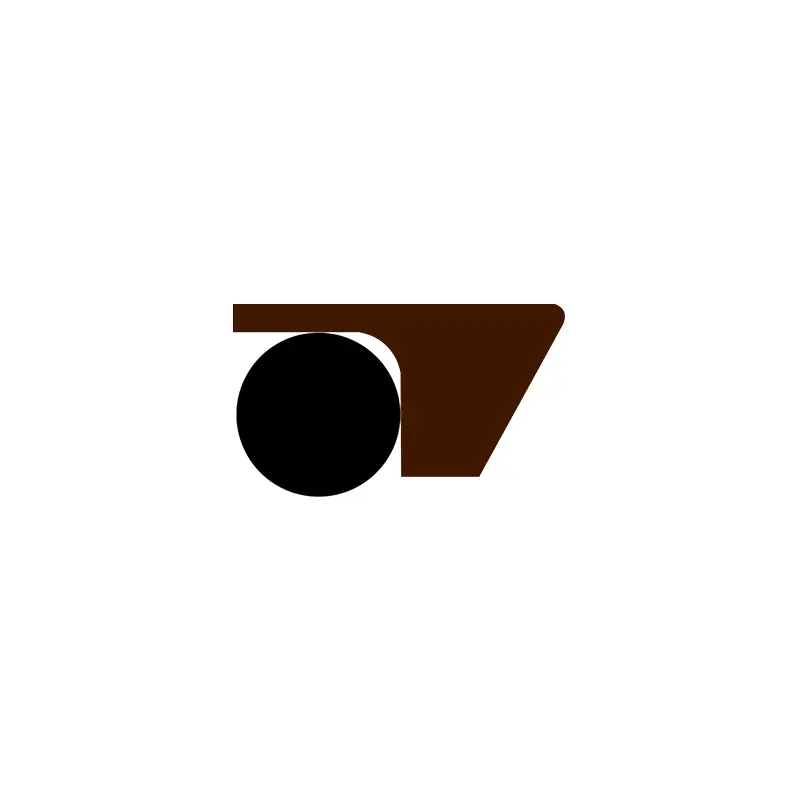

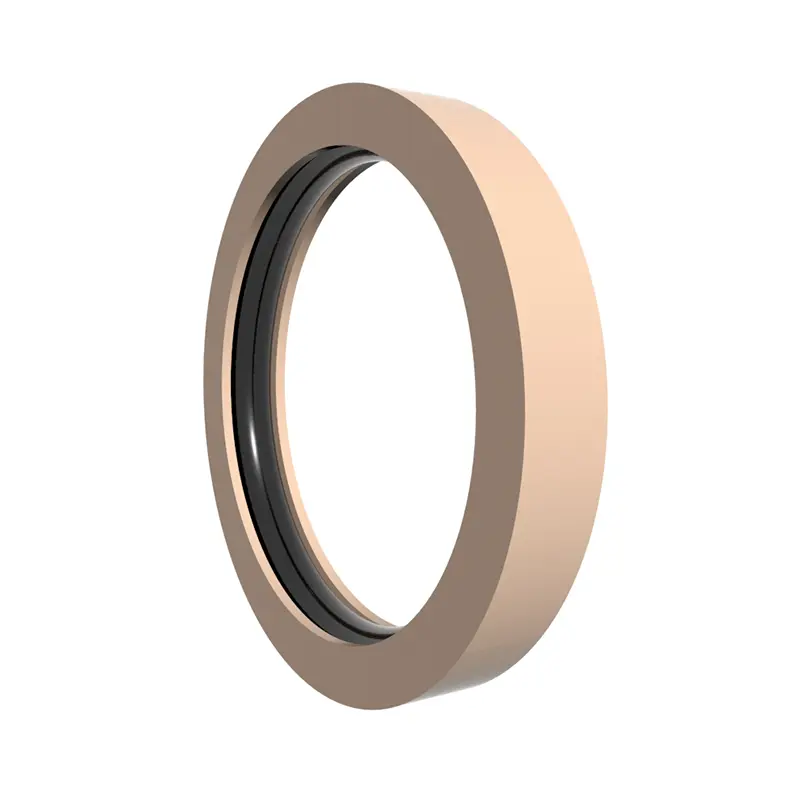

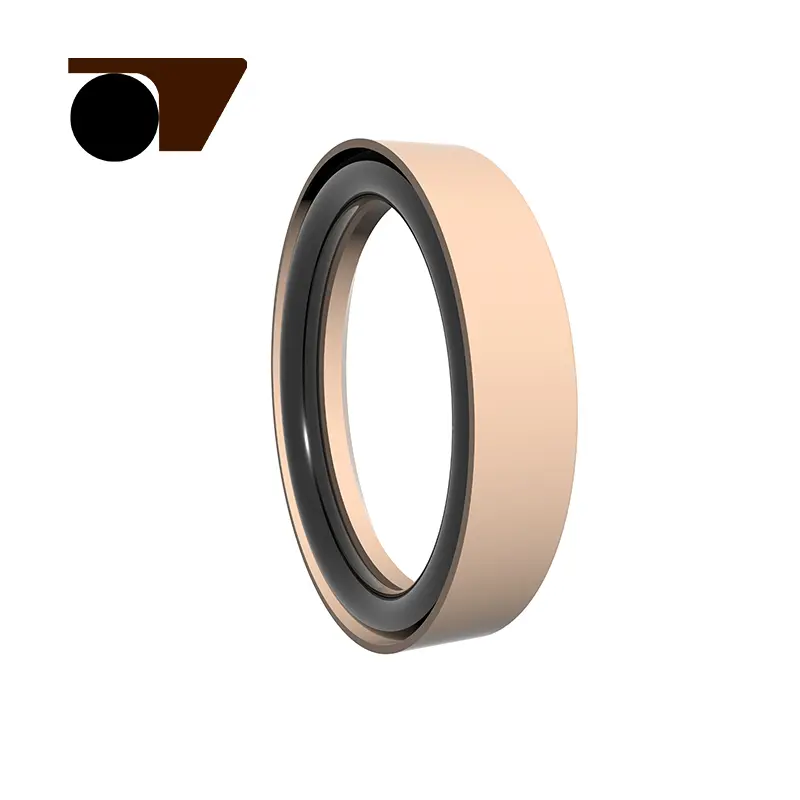

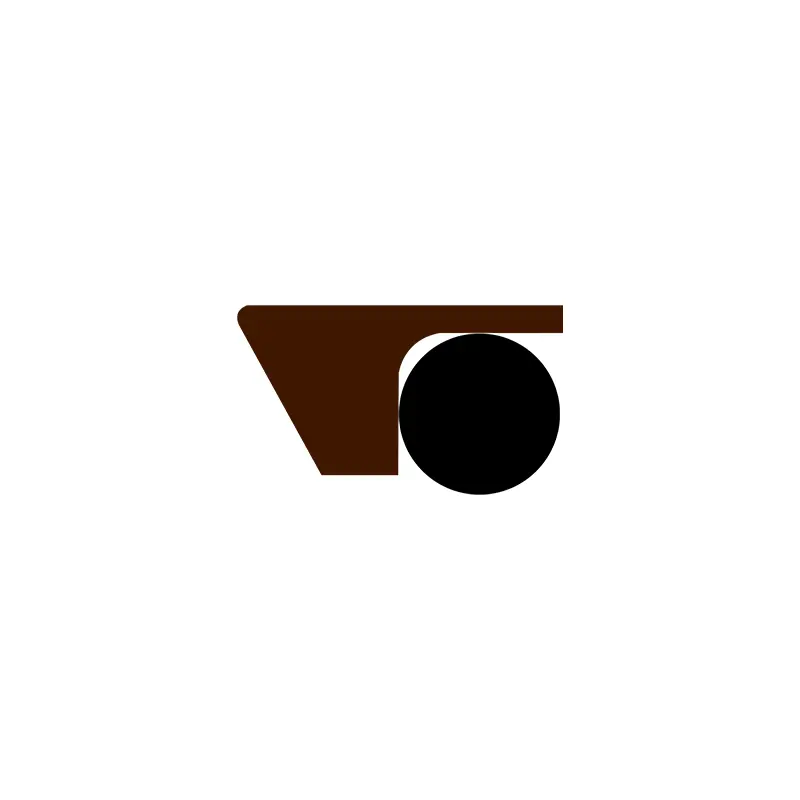

Овој заптивка е составена од прстен за запечатување во форма на стапало, изработен од модифициран PTFE материјал и О-прстен. О-прстенот е претходно компресиран за да генерира сила за стегање за да се постигне запечатување. Силата на стегање на заптивката се зголемува под притисок, односно поголем притисок, толку подобро е запечатувањето. Бидејќи прстенот за лизгање усвојува странична структура на ребрата во форма на стапало, О-прстенот нема да биде исцеден и може да издржи висок и ултра-висок притисок.

Спецификации:

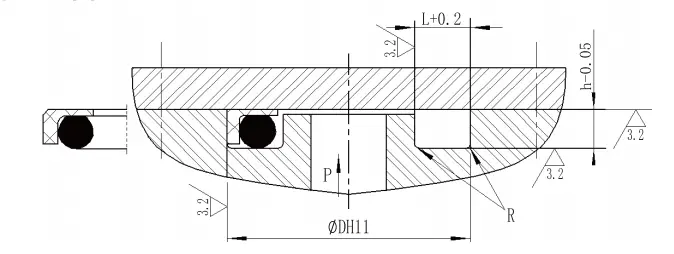

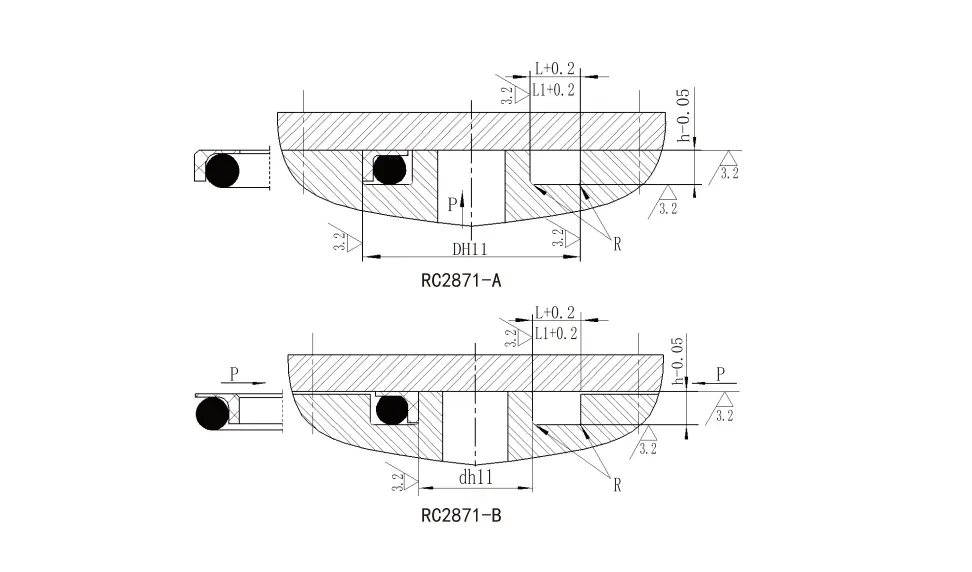

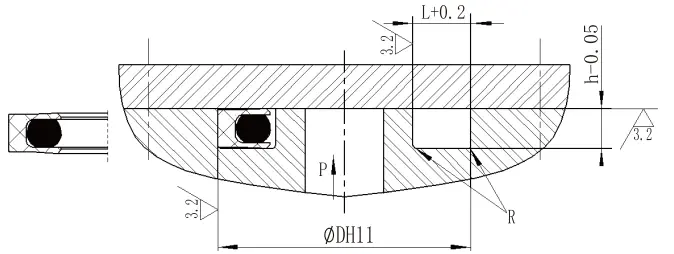

RC2871-А спецификации за типот на внатрешен притисок (сите спецификации во опсегот на параметрите се достапни)
Опсег на надворешен дијаметар D H11	Длабочина на жлебот h^-0.05	Ширина на жлебот L^+0.2	Ширина на жлебот L1+0.2 Притисок> 80MPa	Заоблени агли Rmax	Дијаметар на жица О-прстен d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

Спецификации за тип на надворешен притисок RC2871-B (сите спецификации во опсегот на параметрите се достапни)
Опсег на надворешен дијаметар Dh11	Длабочина на жлебот h^-0.05	Ширина на жлебот L^+0.2	Ширина на жлебот L1+0.2 Притисок> 80MPa	Заоблени агли Rmax	Дијаметар на жица О-прстен d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

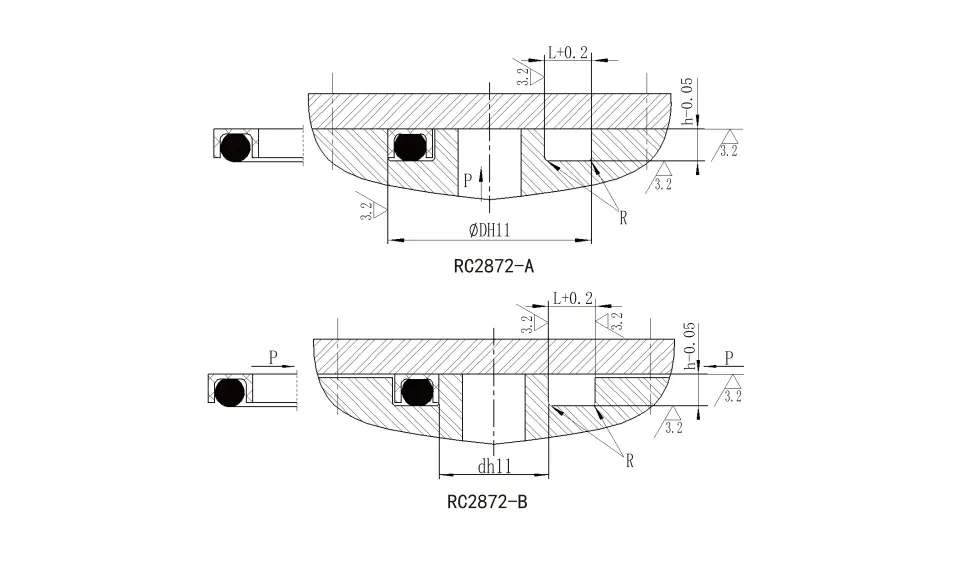

RC2872-А спецификации за типот на внатрешен притисок (сите спецификации во опсегот на параметрите се достапни)
Опсег на надворешен дијаметар D H11	Длабочина на жлебот h^-0.05	Ширина на жлебот L^+0.2	Заоблени агли Rmax	Дијаметар на жица О-прстен d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

Спецификации за типот на надворешен притисок RC2872-B (сите спецификации во опсегот на параметрите се достапни)
Опсег на надворешен дијаметар D H11	Длабочина на жлебот h^-0.05	Ширина на жлебот L^+0.2	Заоблени агли R	Дијаметар на жица О-прстен d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Опсег на надворешен дијаметар IE11	Длабочина на жлебот h^-0.05	Ширина на жлебот L^+0.2	Заоблени агли Rmax	Дијаметар на жица О-прстен d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Опсег на надворешен дијаметар IE11	Длабочина на жлебот h^-⁰^.05	Ширина на жлебот L^+0.2	Заоблени агли Rmax	Дијаметар на жица О-прстен d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

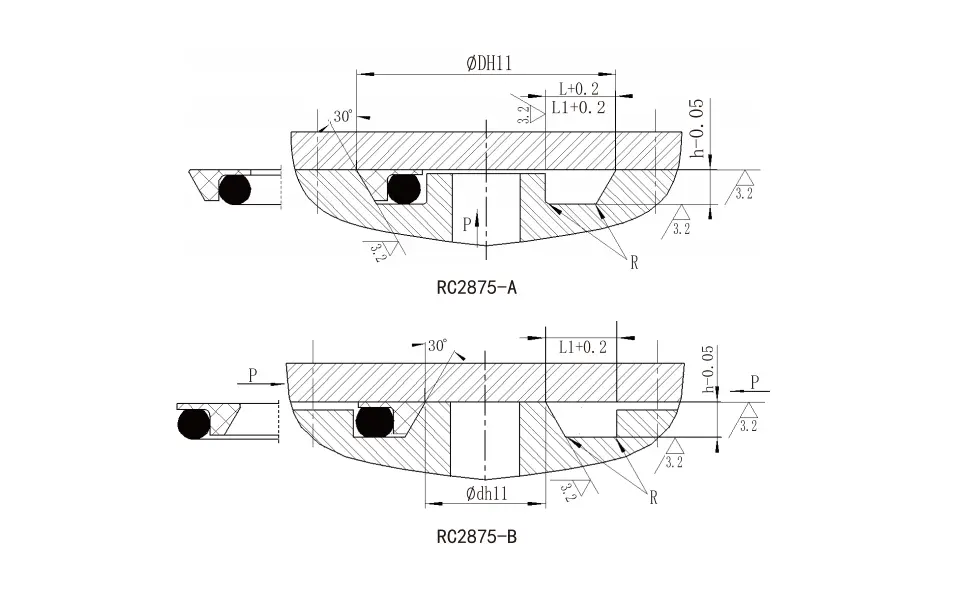

RC2875-А спецификации за типот на внатрешен притисок (сите спецификации во опсегот на параметрите се достапни)
Опсег на надворешен дијаметар D H11	Длабочина на жлебот h^-0.05	Ширина на жлебот L^+0.2	Ширина на жлебот L1+0.2 Притисок> 100MPa	Заоблени агли Rmax	Дијаметар на жица О-прстен d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Спецификации на типот на надворешен притисок RC2875-B (сите спецификации во опсегот на параметрите се достапни)
Опсег на надворешен дијаметар D H11	Длабочина на жлебот h^-0.05	Ширина на жлебот L^+0.2	Ширина на жлебот L1+0.2 Притисок> 100MPa	Заоблени агли Rmax	Дијаметар на жица О-прстен d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Заптивки на прирабници со висок притисок применливи услови за работа
Профил	Модел	Притисок (МПА)	Температура (℃)	Медиуми
	RC2871-A	≤300	-35 ~+100 (совпаѓање O-Ring NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2871-B	≤300	-35 ~+100 (совпаѓање O-Ring NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2872-A	≤100	-35 ~+100 (совпаѓање O-Ring NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2872-B	≤100	-35 ~+100 (совпаѓање O-Ring NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2873	≤200	-35 ~+100 (совпаѓање O-Ring NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2874	≤300	-35 ~+100 (совпаѓање O-Ring NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2875-A	≤300	-35 ~+100 (совпаѓање O-Ring NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2875-B	≤300	-35 ~+100 (Совпаѓање на правоаголен прстен NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (Совпаѓање на правоаголен прстен FKM)
	RC2879-A	105	-35 ~+100 (Совпаѓање на правоаголен прстен NBR)	Хидраулично масло, емулзија, вода, гас, итн.
			-20 ~+200 (совпаѓање на о-прстен FKM)
	RC2875-B	105	-35 ~+100 (совпаѓање O-Ring NBR) -20 ~+200 (совпаѓање на о-прстен FKM)	Хидраулично масло, емулзија, вода, гас, итн.

High Pressure End Flange Seals
