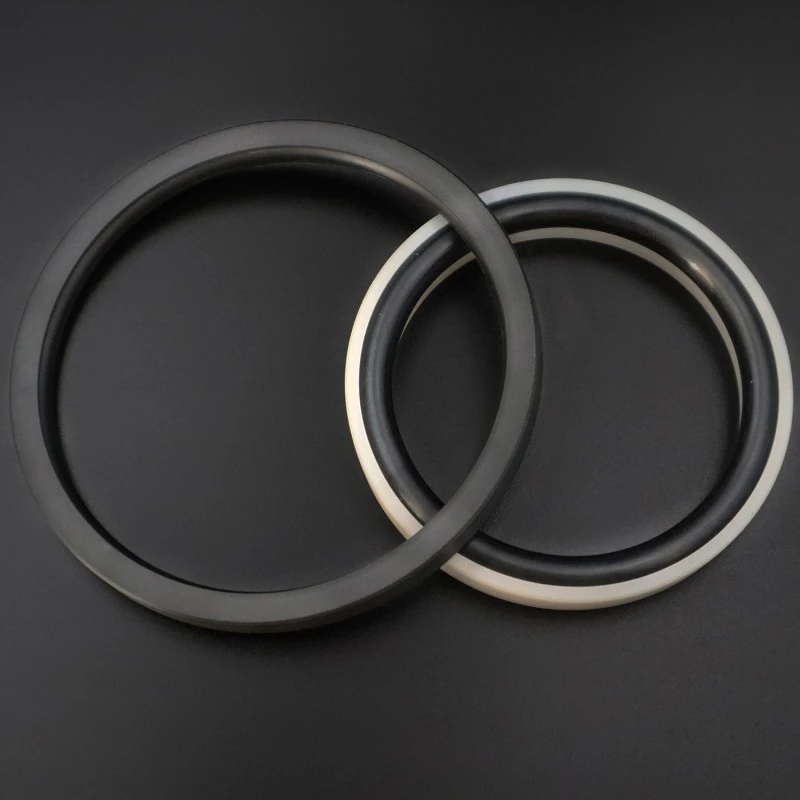

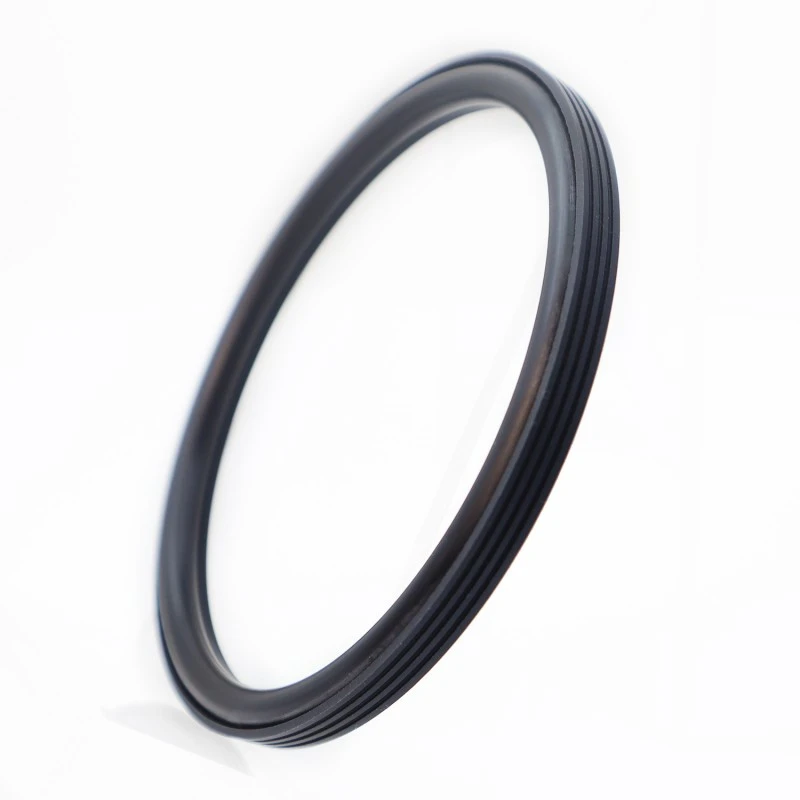

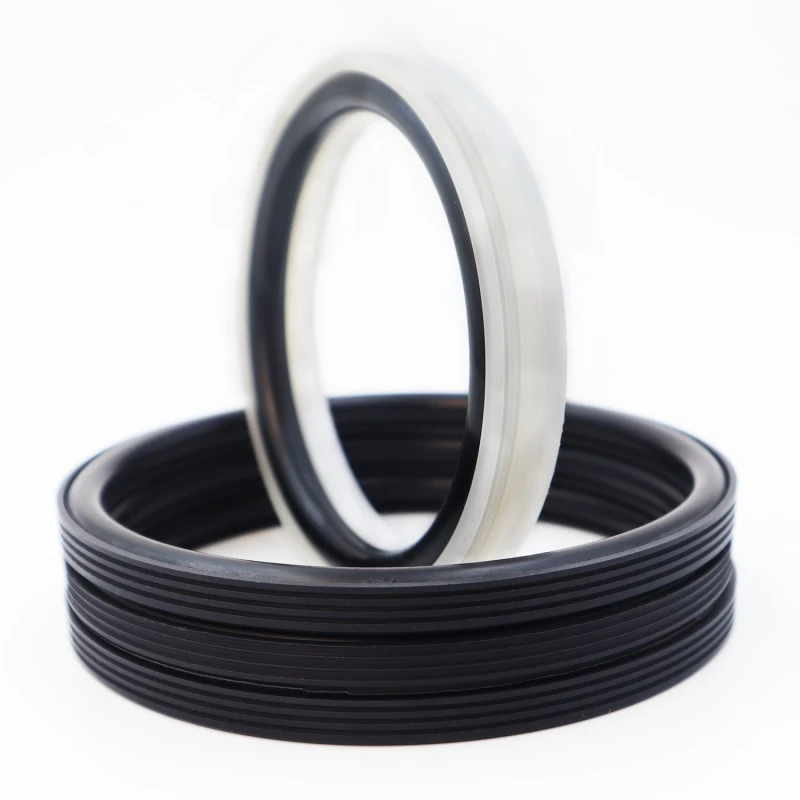

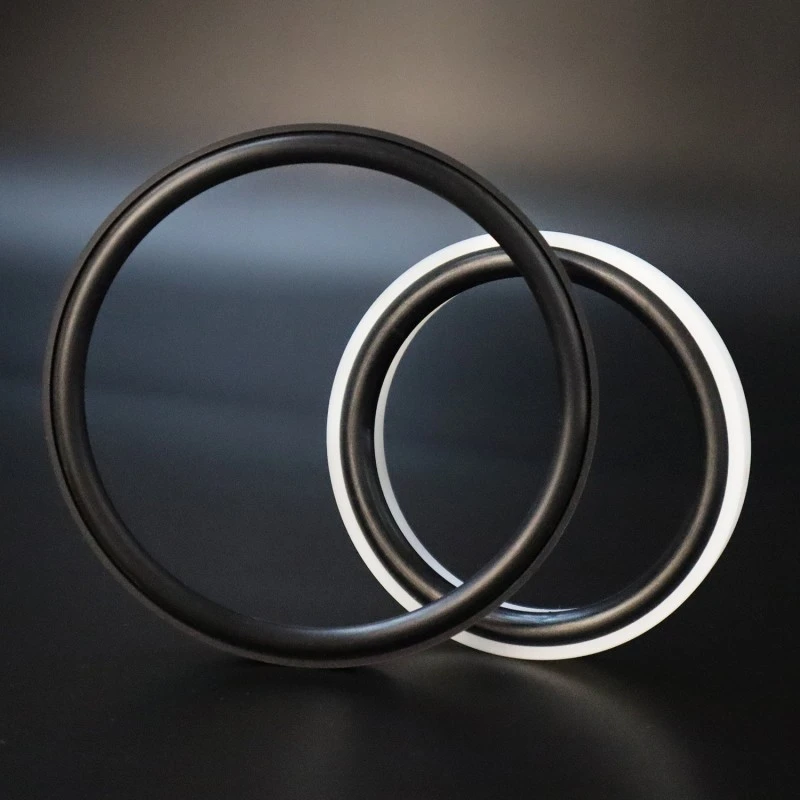

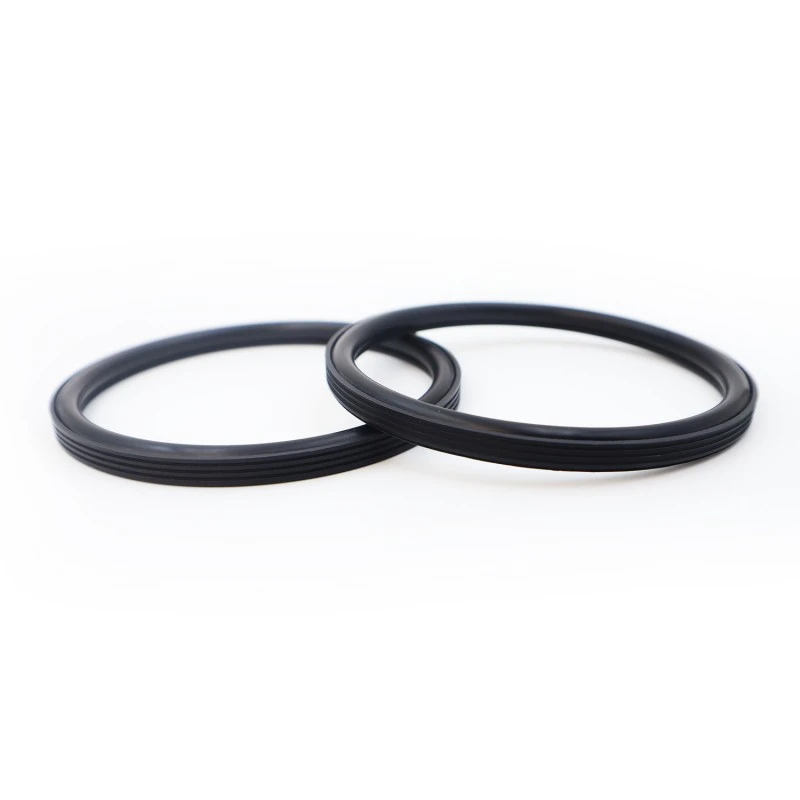

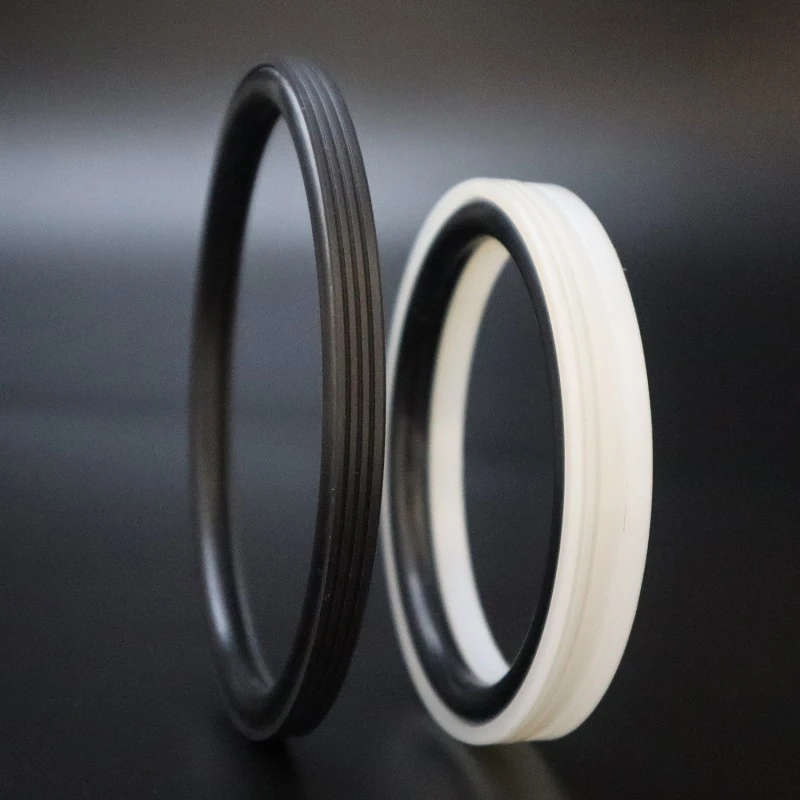

Заптивката за дупчење, дизајнирана и произведена од фабриката за заптивање Руихен, е погодна за еднонасочно запечатување во апликации со хидраулично клипно и ротирачко движење. Се одликува со долг работен век, ниско триење, одлични перформанси на запечатување, компактна структура и лесна инсталација, употреба и одржување. Специјалната заптивна усна и оптимизираниот дизајн на дебелината на заптивката обезбедуваат одлични перформанси на запечатување дури и при груби медиуми како што е цементната инјекциска смеса.
|
Притисок/MPa |
Температура/°C |
Брзина / m/s |
Средно |
|
|
возвратно движење |
Ротационо движење |
|||
|
≤100 |
-35 до +100°C (со NBR О-прстен) |
≤6 |
≤2 |
Вода, кал, сурова нафта, хидраулично масло, емулзија |
|
-20 до +200°C (со FKM О-прстен) |
||||
Избор на материјал
1. Придружните O-ring материјали може да се изберат од: R01 Нитрилна гума (NBR), R02 Fluororrubber (FKM) итн.
2. Материјал за запечатувачки прстен: Стандарден материјал е PTFE4, други достапни материјали вклучуваат PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 итн.
Пример за нарачка
Нарачајте модел: RC2062-80*68.3*7.6-PTFE4-R01
Модел - Дијаметар на отворот * Дијаметар на жлебот * Ширина на жлебот - Шифра на материјалот

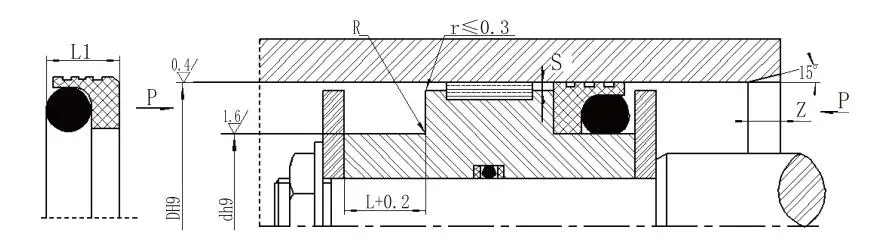

Спецификации и параметри (Достапна е која било големина во наведениот опсег.)
|
Опсег на бленда Стандарден тип DH9 RC2062 |
Опсег на бленда Тешко оптоварување DH9 RC2062-Z |
Дијаметар на жлебот d h9 |
Ширина на жлебот L+0,2 |
Ширина на заптивката L1 |
Заоблени агли Rmax |
Радијален клиренс макс |
Chamfer Змин |
Дијаметар на жица со О-прстен |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
Д-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
Д-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
Д-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
Д-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
Д-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128~500,9 |
Д-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забелешка: 1. За отворите на цилиндрите ≤ 30 mm, се препорачува дизајн со отворен жлеб.
2. За притисоци поголеми од 30 MPa, се препорачува вклопување H8/f8 за јазот за истиснување.
Сеопфатни способности за тестирање: Нашата централна лабораторија е опремена со целосен опсег на опрема за тестирање, способна да ги симулира перформансите на производот под реални работни услови. Ставките за тестирање вклучуваат, но не се ограничени на:
Димензионална инспекција: Користење на високопрецизни 2D инструменти за мерење на слики и координатни мерни машини за да се осигура дека димензиите на производот целосно ги задоволуваат барањата за толеранција на цртање.
Тестирање на перформанси: Вклучувајќи тестови за стареење на висока температура, тестови на ниска температура, тестови за масло/средна отпорност, тестови за отпорност на абење, тестови за притисок на пукање итн.
Тестирање на животниот циклус: предвидување на работниот век и доверливоста на производот преку тестови на клупата за издржливост кои симулираат реални работни услови.
